MANUALE UTENTE SET 6250LAV Karma

Doppio radiomicrofono VHF Dual VHF wireless microphone

Manuale di istruzioni Instruction manual

Complimenti per la sua ottima scelta

Ci complimentiamo vivamente per la Sua scelta, il prodotto Karma da Lei acquistato è frutto di un'accurata progettazione da parte di ingegneri specializzati.

Per la sua realizzazione sono stati impiegati materiali di ottima qualità per garantirne il funzionamento nel tempo. Il prodotto è stato realizzato in conformità alle severe normative di sicurezza imposte dalla Comunità Europea, garanzia di affidabilità e sicurezza. Vi preghiamo di leggere attentamente questo manuale prima di cominciare ad utilizzare l'apparecchio al fine di sfruttarne appieno le potenzialità.

Karma dispone di numerosi prodotti accessori che potranno completare il vostro apparecchio. Vi invitiamo quindi a visionare l'intera gamma dei nostri prodotti visitando il sito internet: www.karmaitaliana.it sul quale troverete, oltre a tutti i nostri articoli, descrizioni accurate e documentazioni aggiuntive sviluppate successivamente all'uscita del prodotto. Ci auguriamo che rimarrete soddisfatti dell'acquisto e Vi ringraziamo nuovamente per la fiducia riposta nel nostro marchio.

Precauzioni ed avvertenze

• Conservare il manuale per future consultazioni e allegatelo se cedete l'apparecchio ad altri.
• Assicuratevi sempre di collegare l'apparecchio con il voltaggio adeguato.
• Questo prodotto non è adatto ad usi esterni (in presenza di umidità)
• Per evitare il rischio di incendi o cortocircuiti non esponete mai l'apparecchio alla pioggia o all'umidità.
• Non utilizzare con temperature ambiente superiori ai 35C°.
• In caso di problemi di funzionamento interrompete l'uso immediatamente. Non tentate di riparare l'apparecchio per conto vostro, ma rivolgetevi all'assistenza autorizzata.
• Riparazioni effettuate da personale non competente potrebbero creare gravi danni sia all'apparecchio che alle persone.
• Controllate che il cavo dell'alimentatore non sia rovinato.
  • Non scollegate l'alimentatore tirandolo dal cavo

Spedizioni e reclami:

Al momento dell'acquisto o della ricezione del prodotto aprite la scatola e controllate attentamente il contenuto per accertarvi che tutte le parti siano presenti e in buone condizioni. Segnalate immediatamente al venditore eventuali danni da trasporto subiti dall'apparecchio.

In caso di invio in assistenza è importante che il prodotto sia completo dell'imballo originale: vi suggeriamo quindi di conservarlo.

Composizione modelli:

• SET 6250 1 base ricevente WR 6250 + 1 microfono palmare MW 6250
• SET 6250LAV 1 base ricevente WR 6250 + 1 microfono ad archetto MW 6250LAV
• SET 6252 1 base ricevente WR 6252 + 2 microfoni palmari MW 6250
• SET 6252LAV 1 base ricevente WR 6252 + 2 microfoni ad archetto MW 6250LAV
• SET 6252PL 1 base ricevente WR 6252 + 1 microfono palmare MW 6250 + 1 microfono ad archetto MW 6250LAV

Prima di effettuare i collegamenti, assicuratevi di aver scollegato il prodotto dall'alimentazione. Tutti i collegamenti devono avvenire ad apparecchio spento.

1. Assicuratevi che le batterie inserite nei microfoni siano cariche ed eventualmente sostituitele. Per accedere al vano batterie, impugnate il microfono palmare e ruotate la parte inferiore (20) in senso orario svitandola. Nel caso in cui utilizziate trasmettitori bodypack basterà aprire lo sportello (14). Ricordatevi di inserite il microfono nella presa jack 3,5mm (17). Importante: usate soltanto batterie compatibili (2 x AA 1,5V) e non gettate le batterie sostituite con i normali rifiuti domestici, ma conferitele ad un apposito punto di raccolta.

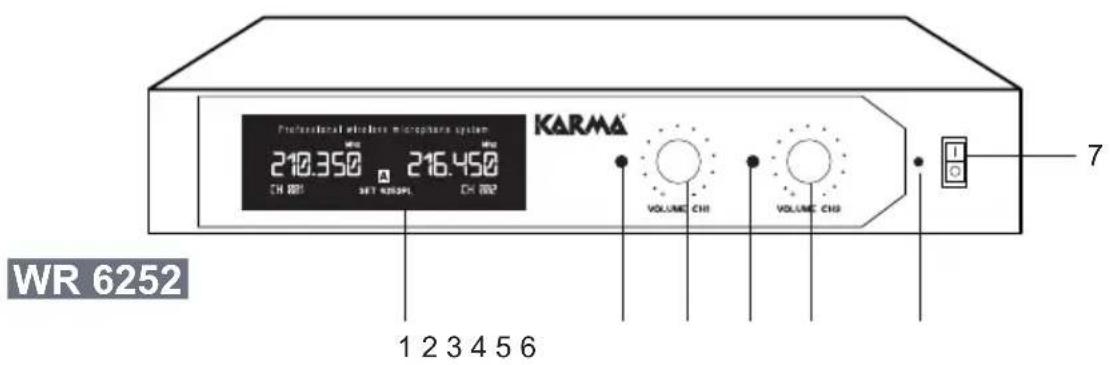

2. Posizionate correttamente la base ricevente rispettando una distanza minima di 1mt dal pavimento o pareti, collegandola a mixer o amplificatori tramite la presa bilanciata XLR (11) o tramite la presa mixata con segnale sbilanciato Jack 6,3mm (10). I modelli a 1 microfono possiedono una sola uscita XLR. Il segnale in uscita è di tipo microfonico. Assicuratevi che le antenne (8-13) siano sollevate in posizione verticale.
3. Collegate l'alimentatore alla presa posteriore (9) e quindi alla presa elettrica domestica 230V. Attenzione: non collegate l'alimentatore alla presa elettrica prima di aver collegato lo spinotto, ciò potrebbe provocare una scintilla e danneggiare l'apparecchio.
4. Dopo aver acceso gli altri componenti del vostro impianto audio, premete il tasto di accensione (7) posto sulla base. Il relativo led (6) si illuminerà. Agite quindi sul tasto di accensione (16-19) della trasmittente. Il led (15-18) indica lo stato di carica delle batterie. Se di colore rosso sarà necessario sostituire le batterie.
5. Se utilizzate un trasmettitore bodypack, la clip posteriore vi consentirà di agganciarlo a cintura per il comodo trasporto.
6. Regolate a piacimento il volume della ricevente tramite i regolatori (3-5) posti sulla base. I comandi sono duplicati per gestire separatamente i 2 radiomicrofoni. I modelli ad un microfono presenteranno un solo comando di volume. Il display (1) mostra le informazioni sulla frequenza utilizzata dai radiomicrofoni.
7. Per poter funzionare, base e microfono devono operare sulla stessa frequenza. In caso di non funzionamento verificate che base e microfono abbiano la stessa frequenza (la frequenza del microfono è indicata nel vano batterie).

ATTENZIONE

• Non utilizzate più di 3 apparecchi del medesimo modello in quanto si potrebbero innescare interferenze. In caso di interferenze provate a distanziare le basi riceventi.
• Non è possibile utilizzare contemporaneamente 2 o più microfoni trasmitteni sulla stessa frequenza perché si annullerebbero.
• In caso non sentiate la vostra voce parlando nel microfono e se il led “RF” (2-4) risultasse illuminato, veificate che il volume posto sulla ricevente sia sufficientemente alto. Nel caso risulti tutto corretto, verificate l'integrità del cavo di collegamento e il mixer o amplificatore al quale avete collegato la base ricevente.

Questo simbolo vi avverte della presenza di istruzioni d'uso e manutenzione importanti, nel manuale o nella documentazione che accompagna il prodotto

Il marchio CE indica che il prodotto è conforme ai requisiti essenziali delle direttive europee e relative norme ad esso applicabili. La documentazione di conformità in forma completa è reperibile presso la società Karma Italiana Srl.

Ai sensi del Decreto Legislativo N°49 del 14 Marzo 2014 - “Attuazione delle Direttive 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)”.

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnandola al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al reciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

Alimentazione: Tramite adattatore di rete 12V DC 1A ---

Dati alimentatore: Input 100-240V ~ AC 50/60Hz 0.15A Output 12V DC 1A ---

Banda di frequenza VHF (A 210,35/ B 213,20/ C 216,45/ D 219,70)

Canali gestiti: 1 (SET 6250) o 2 (SET 6252)

Temperatura di esercizio: da -10° a +50°

Rapporto segnale/rumore: > 105 dB

Spurie: > 80 dB

Risposta in frequenza: 60Hz - 18KHz (+/-3dB)

Raggio operativo fino a 50mt

Dimensioni: 208 x 39 x 145 mm

Peso: 0,4 Kg

MICROFONI

Alimentazione: 2 batterie da 1,5V (tipo AA) non incluse
Autonomia:	fino a 8 ore
Deviazione max:	+/- 25KHz
Potenza di trasmissione:	<10 mW
Dimensioni: 260 x 50 x 50 mm (palmare)
	62 x 112 x 21 mm (bodypack)
Peso: 0,272 Kg (Palmare)
	68 gr. (bodypack)

RECEIVER

Power Supply Through 12V DC	1A adaptor	---
Adaptor: Input 100-240V ~ AC	50/60Hz 0.15A	Output 12V DC 1A
Frequency band	VHF (A 210,35/ B 213,20/ C 216,45/ D 219,70)
Channels	1 (SET 6250) or 2 (SET 6252)
Temperature	from -10° to +50°
Signal noise ratio:	>105 dB
Spurious emissions:	>80 dB
Frequency Response	60Hz - 18KHz (+/-3dB)
Operating range	up to 50m
Dimensions 208 x 39 x 145 mm
Weight	0,4 Kg

MICROPHONES

Condizioni di garanzia

Il prodotto è coperto da garanzia in base alle vigenti normative nazionali ed Europee.

Per le condizioni complete di garanzia e per effettuare richieste di assistenza visitate il sito: www.karmaitaliana.it

• La garanzia copre i difetti di fabbrica ed i guasti verificatisi nei primi 2 anni dalla data di acquisto. Nel caso di acquisto con fattura, la garanzia è limitata ad 1 anno.
• Sono esclusi i guasti causati da imperizia o da uso non appropriato dell'apparecchio
• La garanzia non ha più alcun effetto qualora l'apparecchio risulti manomesso.
• La garanzia non prevede necessariamente la sostituzione del prodotto.
• Sono escluse dalla garanzia le parti esterne, le batterie, le manopole, gli interruttori, e le parti asportabili o consumabili.
• Le spese di trasporto e i rischi conseguenti sono a carico del proprietario dell'apparecchio
• A tutti gli effetti la validità della garanzia è avallata unicamente dalla presentazione della fattura o scontrino d'acquisto.

Vi suggeriamo anche di procedere alla registrazione del prodotto sul nostro sito internet, www.karmaitaliana.it loggandovi nell'area riservata.

Avrete così la possibilità di tener traccia della validità della garanzia e di ricevere aggiornamenti sui nostri articoli.

Warranty conditions

"Il fabbricante, KARMA ITALIANA SRL, dichiara che il tipo di apparecchiatura radio, Radiomicrofono serie SET 6250/6252, è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.karmaitaliana.it."

NOTA Questo apparecchio radio può essere in grado di funzionare a frequenze non autorizzate nel Paese in cui si trova l'utente. Rivolgetevi alle autorità competenti per ottenere le informazioni relative alle frequenze ed ai livelli di potenza RF autorizzati nella vostra regione per i prodotti radiomicrofonici.

Karma Italiana srl, allo scopo di migliorare i propri prodotti, si riserva il diritto di modificare le caratteristiche siano esse tecniche o estetiche, in qualsiasi momento e senza alcun preavviso.
