MANUALE UTENTE PBASR-M8-D45 ASROCK

Congratulazioni per l'acquisto di M8, un sistema barebone di gioco affidabile prodotto secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Poiché le specifiche hardware possono essere aggiornati, i contenuti di questa documentazione sono soggetti a modifiche senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Se si necessita dell'assistenza tecnica per questo prodotto, visitare il nostro sito per informazioni specifiche sul modello che si sta usando. Sito ASRock: http://www.asrock.com.

1.1 Contenuto della confezione

- Sistema Barebone M8 con:

Telaio M8

Scheda madre Mini-ITX (preinstallata)

Alimentatore (preinstallato)

Ventola di sistema (preinstallata)

• Cavo d'alimentazione AC
• Cacciavite esagonale
- Set di cacciaviti
- Confezione delle viti
- Chiave telaio
- VGA Support
- 6 cavi SATA
- CD di supporto
• Guida all'installazione rapida
- Manuale d'uso

Se qualsiasi elemento manca o è danneggiato, mettersi in contatto con il rivenditore autorizzato.

1.2 Specifiche del prodotto

Color	Nero tempesta
Materiale	Corpo si acciaio / alluminio + plastica
Dimensioni	372 mm (P) x 123 mm (H) x 400 mm (L)
Scheda madre	ASRock Z87-M8
CPU	Supporto della famiglia di processori 4^th Gen Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron®
Memoria	Supporto di DDR3 1600/1333/1066 MHz, 2 alloggi SO-DIMM, al massimo fino a 16GB
VGA	Supporto di 1 scheda video dual-slot
Unità ottica	1 unità slim slot-in Super-Multi
Disco rigido	Supporto di HDD 3,5" e HDD 2,5"
WiFi + BT	2T2R WiFi 802.11ac + BT v4.0
Pannello i/O frontale	4 x USB 3.0, 1 x microfono, 1 x cuffieLettore di schede 4 in 1 (SD3.0/MMC/MS/MS PRO)
Pannello I/O posteriore	1 x audio 7.1HD con Creative Sound Core3D,1 x LAN Intel Gigabit, 4 x USB3.0, 4 x USB2.0,1 x eSATA2, 1 x DP, 1 x HDMI
Tasto OLED All-In-One	A-Command
Raffreddamento	Pannello superiore: 2 x ventole 70 mm, Pannello inferiore: 2 x ventole 70 mm
Alimentazione	SFX PSU 450W

2 Descrizione del prodotto

Questo capitolo fornisce diagrammi che mostrano la posizione dei componenti chiave di M8.

2.1 Veduta frontale

1 A-Command (Tasto OLED All-In-One)

2 Tasto d'espulsione unità ottica

3 4 x porte USB 3.0

4 Lettore di schede 4 in 1 (SD3.0/MMC/MS/MS PRO)

5 Connettore microfono

6 Connettore cuffie

2.1.1 Funzione della manopola A-Command

A-Command è una manopola di regolazione polivalente utilizzata per scorrere tra varie funzioni.

M8

Controllo della manopola A-Command

• Ruotare la manopola per passare tra le principali funzioni od opzioni.
  • Premere una volta per confermare la selezione.

Accensione del sistema

Premere la manopola A-Command per accendere il sistema. Attendere che il sistema operativo si carichi automaticamente.

Spegnimento del sistema

Quando il display OLED mostra il logo M8 / Data e Ora, premere la manopola A-Command e selezionare "Yes" (Si) per spegnere il sistema.

Prima di accedere a Windows

Ci sono tre funzioni principali prima di accedere al sistema operativo.

- Logo M8 / Data e ora:

Dopo avere visualizzato il logo per dieci secondi, lo schermo mostra la data e l'ora.

Il display si spegne se è lasciato inattivo per cinque minuti.

• Light (Luce):

Permette di attivare/disattivare la luce del case.

- Time (Ora):

Permette di attivare/disattivare l'ora.

Se questa opzione è impostata su On (Attiva), il logo M8 / Data e ora sono visibili. Se questa opzione è impostata su Off (Disattiva), il logo M8 / Data e ora sono nascosti.

Windows:

Ci sono sei funzioni principali prima di accedere al sistema operativo.

- Logo M8 / Data e ora:

Dopo avere visualizzato il logo per dieci secondi, lo schermo mostra la data e l'ora.

Il display si spegne se è lasciato inattivo per cinque minuti.

• Volume:

Permette di aumentare/diminuire il livello del volume girando la manopola verso destra/sinistra.

- Mode (Modalità):

Permette di passare fra tre modalità di risparmio energetico – Eco, Standard o Speed (Velocità).

- Info:

Permette di passare tra vari tipi di informazioni critiche per controllare lo stato del sistema. Il display OLED mostra la frequenza della CPU, l'utilizzo della CPU, l'utilizzo della LAN o i dati APM*.

*APM (Actions Per Minute) misura il numero di azioni tastiera/mouse eseguite in un minuto. Per scoprire quanto velocemente possono muoversi le dita, premere una volta la manopola A-Command per avviare il conteggio APM. Premere di nuovo la manopola A-Command per arrestare il conteggio.

• Light (Luce):

Attivare/disattivare la luce del case, oppure abilitare la funzione Good Night LED*.

On (Attiva): Attiva la luce del case

Off (Disattiva): Disattiva la luce del case

All off (Disattiva tutto): Disattiva la luce del case; abilita la funzione Good Night LED.

*La tecnologia ASRock Good Night LED offre un migliore ambiente per dormire spegnendo i LED non essenziali. Abilitando Good Night LED, i LED alimentazione/HDD si spengono quando il sistema è acceso. La funzione Good Night LED spegne automaticamente i LED alimentazione e della tastiera quando il sistema accede alla modalità di standby/ibernazione.

• Time (Ora):

Permette di attivare/disattivare l'ora.

Se questa opzione è impostata su On (Attiva), il logo M8 / Data e ora sono visibili. Se questa opzione è impostata su Off (Disattiva), il logo M8 / Data e ora sono nascosti.

2.2. Veduta posteriore

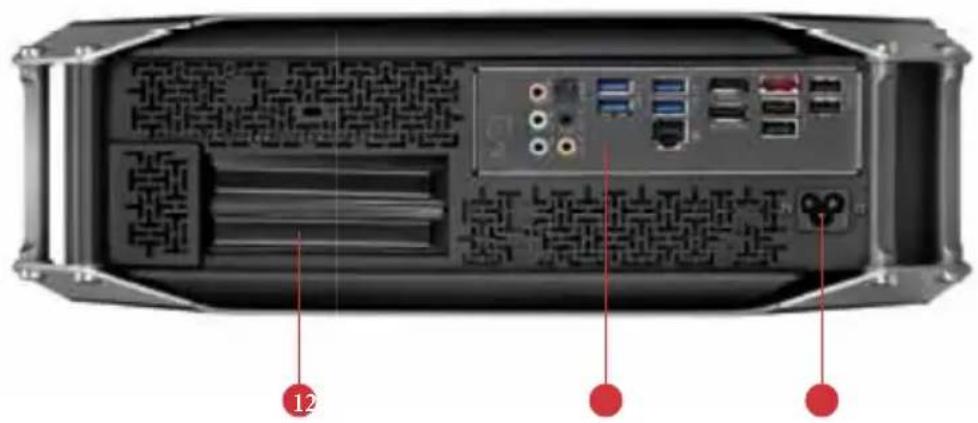

1 Coperchi alloggi PCIe
2 Panello I/O
3 Connettore ingresso alimentazione AC

2.2.1 Panello I/O

MB 1 2 3 4 USB 3.0 5 USB 3.0 DISPLAY PORT HDMI USB 2.0 eDATA USB 2.0 6 7 8 9 10 11 12 13 14 15 16 17 18

No. Descrizione No. Descrizione

1 Porta ingresso linea (azzurro) 10 Porta eSATA2*
2 Porta uscita linea (verde lime) 11 DisplayPort

3

Porta diffusore centrale/subwoofer (arancione)

12

Porta HDMI

4 Porta uscita diffusori posteriori (nero) 13 Porta USB3.0
5 Porta LAN RJ-45* (LAN Intel Gigabit) 14 Porta USB3.0
6 Porte USB2.0 15 Porta USB3.0
7 Porte USB2.0 16 Porta USB3.0
8 Porte USB2.0 17 Porta uscita ottica SPDIF
9 Porte USB2.0 18 Porta microfono (rosa)

* Ci sono due LED sulla porta LAN. Le indicazioni dei LED sono esposte nella tavola che segue.

LED SPEED (Velocità)

LED ACT/LINK

(Attività/Collegamento)

Porta LAN

LED Activity (Attività) / Link (Collegamento) LED Speed (Velocità)
Stato Descrizione Stato Descrizione

Spento	Nessun collegamento	Spento	Connessione a 10Mbps
Lampeggiante	Attività dati	Arancione	Connessione a 100Mbps
Acceso	Collegamento	Verde Connessione a 1Gbps

** Il connettore eSATA è condiviso con connettore SATA3_4.

2.3 Veduta interiore

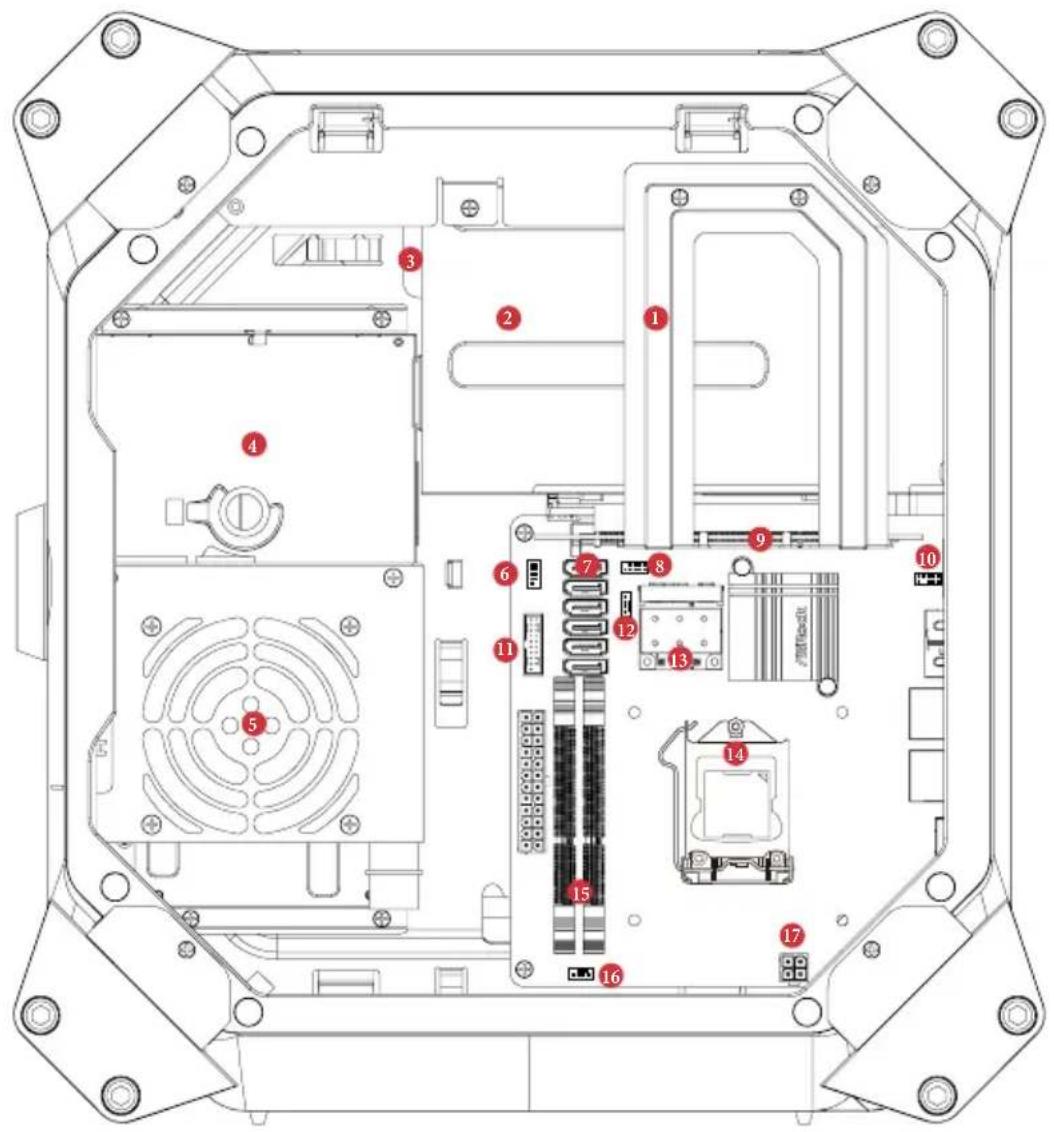

1 Staffa di contenimento della scheda riser
2 Supporto scheda VGA
3 Cassetto unità disco rigido (compatibile con 4 x HDD 2,5" o 1 x HDD 3,5")
4 Cassetto ODD + HDD 2,5"
	(Compatibile con 1 x ODD slot-in e 1 x HDD 2,5")
5 Alimentatore (450W)
6 Header sul pannello del sistema
7 Connettori SATA 3.0
8 Embases USB 2.0
9 Alloggio PCIe
10 Connettore audio frontale
11 Embases USB 3.0
12 Connettore ventola ausiliaria
13 Modulo WiFi 2T2R (802.11ac)
14 Socket CPU
15 Prese DIMM
16 Connettore ventola telaio
17 Connettore alimentazione ATX 12V

I dischi rigidi non sono inclusi con questo sistema.
