Tipo di prodotto	Amplificatore P.A. system con ricevitore Bluetooth, FM e lettore MP3
Marca	Glemm
Modello	PAA 225BMZ
Dimensioni (L x P x H)	484 x 320 x 88 mm (2U rack)
Peso	9,5 kg
Alimentazione	AC 230V / 110V, 50-60 Hz
Consumo energetico	200 W
Potenza massima	225 W
Potenza RMS	120 W
Risposta in frequenza	80 Hz - 16 KHz
Distorsione armonica totale (THD)	< 0,1%
Rapporto segnale-rumore	> 70 dB
Zone audio	3 zone con volume indipendente
Uscite altoparlanti	4-16 Ω (impedenza) e 70/100V (tensione costante)
Ingressi microfonici	3 (1 jack 6,3 mm + 2 XLR/jack con phantom +48V)
Ingressi linea (AUX)	2 (RCA)
Uscita linea	1 (RCA)
Lettore multimediale	USB, SD, Bluetooth 5.0, Radio FM
Controllo toni	Bassi e alti (Bass & Treble)
Funzioni speciali	Mute, sirena/fischietto (2 tipi), chime, telecomando IR
Protezioni	Alta temperatura, cortocircuito, clip, sovraccarico
Pulizia e manutenzione	Pulire con un panno asciutto; non usare liquidi infiammabili o acqua
Riparabilità e ricambi	Intervento solo da tecnici specializzati; contattare l'assistenza per ricambi
Garanzia	2 anni (1 anno per acquisti con fattura), esclusi danni da uso improprio
Informazioni generali	Prodotto professionale per interni; non esporre a pioggia o umidità

Domande frequenti - PAA 225BMZ Glemm

Come collegare un dispositivo Bluetooth all'amplificatore PAA 225BMZ?

Attivare la funzione Bluetooth sul dispositivo (smartphone/tablet) e selezionare 'PAA 225BMZ' dall'elenco. L'amplificatore è dotato di Bluetooth 5.0 con portata di circa 10 metri.

Come utilizzare la radio FM?

Collegare il cavo d'antenna alla presa FM (29) sul retro. Premere il tasto MODE sul pannello frontale fino a selezionare la modalità FM. Usare i tasti di navigazione per cercare le stazioni.

Come impostare le tre zone audio?

Per impianti a tensione costante (70/100V), collegare i diffusori ai morsetti delle zone (20) rispettando la polarità. Le manopole Zone 1, 2 e 3 sul pannello regolano il volume di ciascuna zona in modo indipendente.

Come collegare un microfono?

Utilizzare gli ingressi Mic: MIC1 (presa jack 6,3 mm sul pannello frontale), MIC2 e MIC3 (XLR o jack 6,3 mm sul retro). Per microfoni a condensatore, attivare l'alimentazione phantom +48V tramite i dipswitch (26). Regolare il volume con le manopole Mic 2 e Mic 3.

Come riprodurre musica da una chiavetta USB o scheda SD?

Inserire la chiavetta USB (presa D) o la scheda microSD (presa B) nel lettore multimediale. Assicurarsi che siano formattate in FAT32 e contengano file MP3. Premere MODE per selezionare USB o SD, quindi usare i tasti FOLDER e PLAY per navigare e riprodurre.

Il telecomando non funziona, cosa fare?

Verificare che la batteria del telecomando sia carica e che il sensore IR (C) sul pannello frontale non sia ostruito. Il telecomando ha una portata massima di 3 metri dall'amplificatore.

Cosa fare se l'amplificatore non si accende?

Scollegare il cavo di alimentazione e controllare il fusibile situato nel vano portafusibile sotto la presa di alimentazione (16). Se il fusibile è bruciato, sostituirlo con uno dello stesso tipo. Se il problema persiste, contattare un tecnico specializzato.

Come attivare l'alimentazione phantom per i microfoni?

Sul pannello posteriore, i dipswitch (26) consentono di attivare l'alimentazione phantom +48V per gli ingressi MIC2 e MIC3. ATTENZIONE: attivare solo se il microfono lo richiede, altrimenti si può danneggiare.

Come regolare i toni bassi e alti?

Utilizzare le manopole Bass (12) e Treble (13) sul pannello frontale per regolare rispettivamente le frequenze basse e alte. Agiscono su tutti i segnali audio riprodotti.

Come usare la funzione sirena o chime?

Premere i tasti Chime 1 (9) o Chime 2 (10) per attivare i segnali di allarme su tutte le zone. La manopola Volume Chime (11) regola il volume di questi segnali. Per la sirena/fischietto, usare il telecomando o il pannello (non specificato nel manuale, ma presente).

MANUALE UTENTE PAA 225BMZ Glemm

Amplificatore P.A. system

Manuale di istruzioni • Instruction manual

GRAZIE PER AVER SCELTO IL MARCHIO GLEMM

Il prodotto GLEMM da Lei acquistato è frutto di un'accurata progettazione da parte di ingegneri specializzati. Per la sua realizzazione sono stati impiegati materiali di ottima qualità per garantirne il funzionamento nel tempo. Il prodotto è stato realizzato in conformità alle severe normative imposte dall'Unione Europea, garanzia di affidabilità e sicurezza. Vi consigliamo di leggere attentamente questo manuale prima di cominciare ad utilizzare l'apparecchio al fine di sfruttarne appieno le potenzialità. Augurandoci che rimarrete soddisfatti del vostro acquisto, Vi ringraziamo nuovamente per la fiducia riposta nel nostro marchio e vi invitamo a visitare il nostro sito internet www.glemm.eu dove troverete l'intera gamma dei prodotti GLEMM, assieme ad informazioni ed aggiornamenti utili.

THANK YOU FOR CHOOSING GLEMM BRAND

Prima di effettuare i collegamenti, assicuratevi che l'unità sia scollegata dalla corrente. Tutti i collegamenti devono avvenire ad apparecchio spento.

• Leggete con attenzione le istruzioni riportate su questo manuale e seguitele scrupolosamente.
• Conservate il manuale per future consultazioni e allegatelo se cedete l'apparecchio ad altri.
• Il dispositivo funziona con pericolosa tensione di rete a 230V. Non apritelo, non smontatelo e non cercate di intervenire al suo interno. In caso di utilizzo improprio esiste il pericolo di una scarica elettrica.
• L'installazione di questo prodotto deve essere effettuata esclusivamente da tecnici specializzati, competenti di impanti elettrici e di sonorizzazione. In caso di installazione o collegamenti errati il produttore non si assume alcuna responsabilità per danni a persone o cose.
• Il prodotto è destinato a uso professionale
• Quando collegate l'apparecchio assicuratevi sempre che la tensione della rete elettrica corrisponda a quella impostata sul prodotto.
• Il prodotto non è adatto per usi esterni. Per evitare il rischio di cortocircuiti non esponetelo a temperature elevate (oltre i 40°), pioggia o umidità.
• Evitate che nel prodotto entrino liquidi infiammabile, acqua o oggetti.

Al momento dell'acquisto o della ricezione del prodotto aprite la scatola e controllate attentamente il contenuto per accertarvi che tutte le parti siano presenti e in buone condizioni. Segnalate immediatamente al venditore eventuali danni da trasporto subiti dall'apparecchio.

In caso di invio in assistenza è importante che il prodotto sia completo dell'imballo originale: vi suggeriamo quindi di conservarlo, assieme allo scontrino o fattura d'acquisto.

Questo amplificatore è stato realizzato per applicazioni "P.A. system". Viene impiegato ad esempio in uffici, scuole, chiese, negozi, centri commerciali, ristoranti, centri congressi, auditorium etc.

Alcuni sistemi di protezione prevengono danneggiamenti da corto circuiti, surriscaldamenti e sovraccarichi, rendendolo sicuro ed affidabile.

Possiede 3 ingressi microfonici, 2 ingressi AUX e 1 uscita di linea.

Gestisce collegamenti sia a impedenza (4-16 Ohm) che a tensione costante 70V / 100V anche su 3 zone.

Grazie a una ricevente bluetooth può connettersi a smartphone e tablet.

L'apparecchio presenta inoltre la funzione mute, il doppio effetto sirena con volume regolabile e il controllo delle tonalità alte e basse.

Questo tipo di collegamento non permette di limitare singolarmente la potenza di ogni diffusore ma consente di ottenere rese maggiori. La regola principale da rispettare è che l'impedenza totale degli altoparlanti deve essere compatibile con le impedenze gestite dall'amplificatore al quale gli altoparlanti verranno collegati (generalmente 4, 8, 16Ω). Se vengono impiegati più diffusori, il valore dell'impedenza verrà sommata o divisa a seconda del tipo di collegamento (seriale o parallelo), mentre se si utilizza un solo diffusore viene considerata l'impedenza del diffusore stesso. Ecco due esempi di collegamento:

IMPEDANCE SPEAKER CONNECTION

Collegamento in serie

Le impedenze si sommano. In questo esempio i 4 diffusori da 4Ω potranno essere collegati ad un amplificatore che gestisce connessioni a 16Ω.

Series wiring

Collegamento in parallelo

Le impedenze si dividono. In questo esempio i 4 diffusori da 16Ω potranno essere collegati ad un amplificatore che gestisce connessioni a 4Ω.

Parallel wiring

Fino a che si utilizzano pochi diffusori è facile raggiungere i 4, 8, 16Ω richiesti dai comuni amplificatori ma impiegando più diffusori sarà necessario optare per un tipo di collegamento misto seriale/parallelo che ci permetta di ottenere l'impedenza desiderata. Ecco un esempio:

Collegamento misto seriale/parallelo

In questo esempio l'impedenza dei diffusori da 4 e 8Ω si somma (essendo collegati in serie). Poi i 4 blocchi di diffusori, collegati in parallelo, dividono la loro impedenza raggiungendo una impedenza totale di 4Ω.

E' il tipo di impianto monofonico realizzato in negozi, sale conferenze, chiese e in qualsiasi ambiente si renda necessaria una diffusione uniforme del suono con la massima semplicità di installazione ed impiego. Si utilizzano solo 2 fili che partendo dall'amplificatore, arriveranno fino all'ultimo diffusore. Sull'amplificatore andrà collegato un filo al morsetto "com" (comune) e l'altro filo al morsetto riportante 100V.

I due fili faranno tutto il giro dell'impianto e a questi verranno connessi i diffusori o meglio i trasformatori di cui ogni diffusore dovrà essere munito.

CONSTANT VOLTAGE SPEAKER CONNECTION

Generalmente, i diffusori di questo tipo, possiedono un selettore dal quale settare la potenza di riproduzione, dal valore minimo, al massimo supportato dal trasformatore. In pratica, collegati agli stessi 2 fili principali, vi saranno un certo numero di diffusori, anche diversi tra loro, persino con diversa potenza. Il segnale dell'amplificatore raggiungerà il trasformatore presente in ogni diffusore e sarà il trasformatore a fornire la potenza desiderata.

Quando si agirà sul volume dell'amplificatore, si alzerà o abbasserà il volume di tutti i diffusori in proporzione. Importante: la somma della potenza massima dei diffusori deve essere uguale o minore della potenza massima dell'amplificatore.

ESEMPIO: All'impianto sono stati collegati 5 diffusori per un totale di 90W. L'amplificatore gestisce fino a 110W per cui in futuro potranno essere collegati altri diffusori fino a saturare la potenza dell'amplificatore.

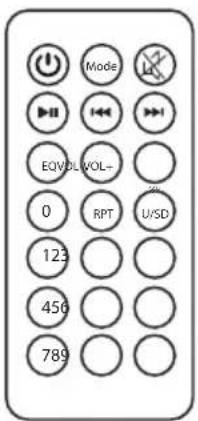

Grazie al telecomando ad infrarossi incluso nella confezione avrete la possibilità di controllare a distanza le principali funzioni relative al modulo multimediale.

In caso di malfunzionamento verificate che la batteria del telecomando sia carica ed eventualmente sostituitela. Il telecomando opera fino a 3mt di distanza dall'amplificatore.

1. Selettore sorgente

Permette di scegliere il segnale da amplificare.

2. Volume sorgente

Regola il volume della sorgente selezionata.

3. Zone 1

Questa manopola regola il volume della zona 1.

4. Zone 2

Questa manopola regola il volume della zona 2.

5. Zone 3

Questa manopola regola il volume della zona 3.

6. Mic IN

E' una presa alla quale collegare un microfono a filo dotato di connettore jack 6,3mm.

7. Mic 2

Regola il volume del microfono connesso alla presa posteriore MIC2(25).

8. Mic 3

Regola il volume del microfono connesso alla presa posteriore MIC3(27).

9. Chime 1

Se premuto, inserisce il segnale di allarme di tipo 1 su tutte le zone.

10. Chime 2

Se premuto, inserisce il segnale di allarme di tipo 2 su tutte le zone

11. Volume Chime

Regola il volume dei segnali d'allarme

12. Bass

Regola l'incidenza delle tonalità basse su tutti i segnali audio riprodotti.

13. Treble

Regola l'incidenza delle tonalità alte su tutti i segnali audio riprodotti.

1. Source selector

Regola il livello di volume generale cioè il volume dell'intera miscelazione.

15. Power

Tasto di accensione o spegnimento.

16. Presa di alimentazione

Qui va collegato il cavo di alimentazione. Nella parte inferiore è presente un vano portafusibile. In caso di mancata accensione, scollegate il cavo di alimentazione e verificate l'integrità del fusibile.

17. COM

Qui va collegato il cavo comune(-), sia per impianti a tensione costante che a impedenza.

18. 4/8/16 Ohm

Qui va collegato il cavo positivo(+) in impianti a impedenza. Utilizzate il morsetto corretto. Nel dubbio affidatevi ad un tecnico specializzato.

19. 70/100V

Qui va collegato il cavo positivo(+) in impianti a tensione costante. Utilizzate il morsetto corretto. Nel dubbio affidatevi ad un tecnico specializzato.

20. Zone

In impianti a tensione costante, nel caso in cui vogliate sfruttare la potenza ripartita su 3 zone, utilizzate i relativi morsetti (- / +).

21. Line Out

Su queste prese RCA è disponibile il segnale di linea in uscita destinato ad altri amplificatori o registratori.

22. Aux 1

Prese RCA destinate al collegamento di un apparecchio esterno con segnale di linea.

23. Aux 2

Prese RCA destinate al collegamento di un secondo apparecchio esterno con segnale di linea.

24. Mute

Regola il livello di incidenza del mute.

25. Mic 2

A questa presa è possibile collegare un microfono dotato di spina tipo XLR o Jack 6,3mm.

14. Volume

Questi dipswitch consentono di attivare l'alimentazione phantom +48V agli ingressi MIC 2 e MIC3. Attivate tale alimentazione solo se il microfono lo richiede. In caso contrario lo potreste danneggiare irrimediabilmente.

27. Mic 3

Collegare a questa presa un microfono dotato di spina tipo XLR o Jack 6,3mm.

28. MSG

Questo contatto serve per gestire un segnale di allarme.

29. Presa FM

Collegate qui il cavo d'antenna per la ricezione della radio FM.

26. Phantom

Questo pannello di comando permette di gestire tracce audio tramite chiavette USB, schede microSD, bluetooth o direttamente dalla radio FM. L'ampio display (A) consente di visualizzare le informazioni operative.

Inserite la vostra micro SD card nella presa (B) o una chiavetta USB nella presa (D). Verificate che i supporti di memoria siano formattati in FAT32 e che contengano brani mp3.

Agite sul tasto MODE(E) per attivare la funzione desiderata.

Cercate il brano desiderato con l'aiuto del tasto FOLDER(G) che permette di muoversi tra le cartelle.

Avviate la riproduzione tramite il tasto(F). Per bloccarla premetelo nuovamente.

I tasti (I - J) permettono di passare da una traccia all'altra. Tenedoli premuti regolano il volume del modulo multimediale.

Il tasto RPT(H) serve ad impostare la ripetizione di uno o tutti i brani.

Per l'utilizzo corretto del telecomando, abbiate cura che il sensore (C) sia sempre libero di ricevere il segnale.

Caratteristiche tecniche / Technical specifications

Potenza max / Max power 225W
Potenza RMS / RMS power 120W
Alimentazione / Power supply AC ~ 230V / AC ~ 110V - 50-60Hz
Tensioni in uscita / Ouput voltage 70V - 100V
N. zone/ zones 3 con volume indipendente/ with indep. volume
Impedenze supportate / Supported impedances 4-8-16 Ohms
Ingressi Line / Line inputs 2 (RCA)
Ingressi Mic / Mic inputs 3 (Mic jack 6,3 / mic 2-3 XLR)
Uscite linea / Line output 1
Alimentazione phantom/ Phantom power Si + 48V/ yes +48V
Controllo toni/ tone control Bass & treble
Lettore MP3 / MP3 player USB & SD
Bluetooth Ver. 5.0 2.4 Ghz
Radio FM
Telecomando/ remote control	IR
Sirena e fischietto/ Siren and whistle	Si / yes
Funzione mute/ Mute function	Si / yes
Risposta in frequenza / Max power	80 Hz - 16 KHz
THD	<0,1%
Rapporto segnale - rumore / S/N ratio	>70dB
Protezioni / Max power	High Temp, Short circuit, Clip, Overload
Assorbimento / Power consumption	200W
Ingombro rack/ Rack space	2U
Dimensioni	484 x 320 x 88 mm
Peso	9,5 kg

Il prodotto è coperto da garanzia in base alle vigenti normative nazionali ed Europee.

Per le condizioni complete di garanzia e per effettuare richieste di assistenza visitate i siti: www.glemm.eu e www.karmaitaliana.it

• La garanzia copre i difetti di fabbrica ed i guasti verificatisi nei primi 2 anni dalla data di acquisto. Nel caso di acquisto con fattura, la garanzia è limitata ad 1 anno.
• Sono esclusi i guasti causati da imperizia o da uso non appropriato dell'apparecchio
• La garanzia non ha più alcun effetto qualora l'apparecchio risulti manomesso.
• La garanzia non prevede necessariamente la sostituzione del prodotto.
• Sono escluse dalla garanzia le parti esterne, le batterie, le manopole, gli interruttori, e le parti asportabili o consumabili.
  • Le spese di trasporto e i rischi conseguenti sono a carico del proprietario dell'apparecchio
• A tutti gli effetti la validità della garanzia è avallata unicamente dalla presentazione della fattura o scontrino d'acquisto.

Questo simbolo vi avverte della presenza di istruzioni d'uso e manutenzione importanti, nel manuale o nella documentazione che accompagna il prodotto

Questo simbolo vi avverte della presenza di materiale non isolato "sotto tensione" ad elevato voltaggio, all'interno del prodotto, che può costituire pericolo di folgorazione per le persone.

Per evitare possibili danni all'udito, limitare il tempo di ascolto a volumi elevati.

Il marchio CE indica che questo prodotto è conforme alle direttive europee e relative normative ad esso applicabili. La documentazione di conformità in forma completa è reperibile presso la società Karma Italiana Srl.

Ai sensi del Decreto Legislativo N°49 del 14 Marzo 2014 - “Attuazione delle Direttive 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)”. Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al reciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

Il telecomando del prodotto funziona con una batteria che, in base alla Direttiva Europea 2013/56/EU, non può essere smaltita con i normali rifiuti domestici. Informarsi sulle normative locali relative alla raccolta differenziata delle batterie: un corretto smaltimento permette di evitare conseguenza negative per l'ambiente e la salute.

DICHIARAZIONE DI CONFORMITA' UE

Il fabbricante, KARMA ITALIANA SRL, dichiara che il tipo di apparecchiatura radio amplificatore con bluetooth mod. PAA 225BMZ è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.karmaitaliana.it

Il fabbricante, allo scopo di migliorare i propri prodotti, si riserva il diritto di modificarne le caratteristiche siano esse tecniche o estetiche, in qualsiasi momento e senza alcun preavviso.
