Tipo di prodotto	Extender KVM HDMI su cavo di rete
Marca	Techly
Modello	IDATA HDMI-KVM3
Categoria	Commutatore KVM / Extender HDMI
Standard video	HDMI 1.3, HDCP 1.2
Risoluzione massima	1920x1080p@60Hz
Distanza di trasmissione	Fino a 150 m con cavo CAT6
Compressione video	H.264
Interfaccia HDMI	1 ingresso (trasmettitore), 1 uscita loop-out (trasmettitore), 1 uscita (ricevitore)
Interfaccia USB	Mini USB-B (trasmettitore) per collegamento PC; porte USB tipo A (ricevitore) per tastiera e mouse
Interfaccia di rete	RJ45 supporto TCP/IP
Alimentazione	DC 5-12 V, 2A (2 alimentatori inclusi)
Dimensioni (ciascuna unità)	121 x 94 x 25 mm
Peso (stimato, ciascuna unità)	Circa 250 g
Temperatura di funzionamento	-5°C ~ +70°C
Umidità di funzionamento	5% ~ 90%
Contenuto della confezione	1 trasmettitore, 1 ricevitore, 2 alimentatori DC 5V 2A, 1 cavo Mini USB-B/USB-A, 1 manuale utente
Funzioni principali	Trasmissione HDMI+audio+USB KVM su singolo cavo CAT6; loop-out locale; supporto punto-punto e uno-a-molti (fino a 253 ricevitori con switch); reset di sistema
Indicatori LED	PWR (alimentazione), STA (segnale video)
Manutenzione	Pulire con panno asciutto; non usare solventi
Avvertenze di sicurezza	Non aprire il dispositivo; scollegare in caso di problemi; solo uso interno; tenere lontano da bambini
Garanzia	Non copre danni da uso improprio o modifiche
Smaltimento	Smaltire secondo normativa RAEE; non gettare nei rifiuti domestici

Domande frequenti - IDATA HDMI-KVM3 Techly

Qual è la distanza massima di trasmissione?

La distanza massima è di 150 metri con un cavo CAT6 di buona qualità (100% rame).

Quali risoluzioni supporta?

Supporta risoluzione fino a 1920x1080p@60Hz con compressione H.264.

Come si collega la tastiera e il mouse?

Collegare tastiera e mouse alle porte USB tipo A sul ricevitore, e collegare la porta Mini USB sul trasmettitore al PC con il cavo incluso.

Posso utilizzare un cavo CAT5e?

È consigliato l'uso di cavo CAT6 per garantire la distanza massima e la stabilità del segnale. CAT5e può funzionare a distanze ridotte.

È possibile collegare più ricevitori?

Sì, è possibile collegare fino a 253 ricevitori utilizzando uno switch di rete Ethernet compatibile (configurazione uno-a-molti).

Quali alimentatori sono inclusi?

Sono inclusi 2 alimentatori DC 5V 2A, uno per il trasmettitore e uno per il ricevitore. Si consiglia di utilizzare solo quelli forniti.

Cosa fare se il LED non si accende?

Verificare che l'alimentatore sia collegato correttamente e che la presa funzioni. Se il LED PWR non si accende, provare un altro alimentatore compatibile.

Il dispositivo supporta l'audio?

Sì, l'audio viene trasmesso insieme al segnale video HDMI. Assicurarsi che il dispositivo di visualizzazione supporti l'audio HDMI.

Come si effettua un reset?

Tenere premuto il tasto RESET sul pannello per circa 5 secondi per riavviare il sistema.

È compatibile con HDCP?

Sì, è conforme allo standard HDCP 1.2, quindi supporta contenuti protetti.

MANUALE UTENTE IDATA HDMI-KVM3 Techly

Manuale d'istruzione

Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. Tenga sempre a disposizione il presente manuale per ulteriori esigenze future.

IMPORTANTI INFORMAZIONI SULLA SICUREZZA

USO PREVISTO

Non è consentito l'uso dell'apparecchio in modi diversi da quello indicato nel presente manuale. Utilizzare il prodotto solo in luoghi interni asciutti. Non rispettare le istruzioni e le precauzioni di sicurezza riportate nel presente manuale potrebbe causare incidenti mortali, lesioni e danni a persone e cose. Il costruttore/fornitore non risponde dei danni risultanti da un utilizzo non conforme all'uso previsto.

ATTENZIONE

RISCHIO DI SCOSSE ELETTRICHE NON APRIRE

Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere aperto SOLO da un tecnico autorizzato quando è necessario ripararlo.

Scollegare il prodotto dall'alimentazione e da altri

apparecchi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità.

• Questo prodotto non è un giocattolo e non è pensato per i bambini, contiene piccole parti che potrebbero venir ingerite o inalate e provocare danni se non utilizzato correttamente!
• Installare l'apparecchio e le periferiche ad esso collegate in modo che non possano provocare danni a persone e oggetti come far inciampare o causare cadute.
• Rimuovere tutti gli imballi che potrebbero causare soffocamento se manipolati da bambini.
• Evitare di installare l'apparecchio in luoghi con temperature o umidità eccessive, o luoghi che potrebbero venire a contatto con l'acqua. Non installare vicino a bocchette dell'aria condizionata o in luoghi che presentano polvere o fumi eccessivi. Mantenere il prodotto distante da materiali infiammabili ed esplosivi
  • Non installare il prodotto in luoghi soggetti a vibrazioni o oscillazioni.
• Non modificare o alterare il prodotto e i suoi accessori! Non utilizzare parti danneggiate.
• Mantenere sufficiente spazio attorno alla periferica per garantire una buona ventilazione, permettere una maggiore libertà di movimento ed evitare danni.
  • Non collegare altri dispositivi quando il prodotto è in funzione.
• Si prega di distinguere il trasmettitore e il ricevitore prima dell'installazione.

• Non smontare la macchina per riparare il prodotto durante il processo di lavoro per evitare scosse elettriche.

• Si prega di interrompere l'alimentazione prima dell'installazione. L'installazione sotto tensione può danneggiare l'apparecchiatura.

• Utilizzare solo l'alimentatore incluso nella confezione. Assicurarsi che le specifiche corrispondano a quello fornito in dotazione se si utilizzano alimentatori di terze parti.

INTRODUZIONE

Questa apparecchiatura consente l'estensione dei segnali HDMI su lunghe distanze tramite un singolo cavo Cat.6, supporta elevata risoluzione fino a 1080P e trasmissione del segnale KVM. L'extender può essere usato per un'ampia gamma di applicazioni che richiedono una lunga distanza di trasmissione con elevata risoluzione e buona qualità dell'immagine permessa dalla ottima stabilità del segnale.

CARATTERISTICHE

• Trasmette i segnali video HDMI e audio fino a 150m tramite singolo cavo di rete CAT6;
• Supporta collegamento punto-punto o punto-multi-punto; supporta fino a 253 ricevitori collegati ad uno switch per realizzare connessioni multiple;
  • Supporta risoluzione video fino a 1920*1080P@60Hz;
  • Supporta HDMI loop out per monitor locale;
  • Supporta over TCP/IP;
  • Supporta tastiera e mouse;
• Conforme con gli standard HDMI 1.3 e HDCP 1.2;
• Elevata compatibilità, in grado di collegare automaticamente sorgente e dispositivo di visualizzazione;
• Sistema di regolazione automatica integrato, rende l'immagine nitida, chiara e stabile

CONTENUTO DELLA CONFEZIONE

• 1x Trasmettitore
• 1x Ricevitore
  • 2x Alimentatori DC 5V 2A
  • 1x Manuale utente
  • 1x Cavo Mini USB-B a USB-A

SPECIFICHE

PARAMETRI SPECIFICHE
Video	Standard HDMI 1.3; HDCP 1.2
	Massimo pixel clock 165MHz
	Massimo data rate 6.75 Gbps
	Risoluzione 1920x1080p@60Hz
	Compressione video H.264
	Impedenza 100 Ohm
USB	Interfaccia	USB: interfaccia Mini USB collegata al PC
		K/M: collegato all'USB di tastiera e mouse
	Segnale USB Segnale HID
UTP	Interfaccia RJ45
	Distanza di trasmissione	CAT6---150m usando un cavo 100% rame e di ottima qualità
Altri	Alimentatore DC 5-12 V
	Temperatura d'esercizio -5°~+70°C
	Umidità d'esercizio 5%~ 90%
	Dimensioni 121 x 94 x 25 mm

PANNELLO

TRASMETTITORE RICEVITORE

NOME PORTA DESCRIZIONE

HD IN/HD OUT Ingresso/Uscita segnale HDMI

UTP Porta RJ45 per collegare cavo Cat.6

USB Da collegare al PC tramite cavo USB

KVM Collegare a tastiera e mouse

RESET Tasto di reset del sistema, tenere premuto per 5 secondi

DC 5-12V Presa di alimentazione

INDICATORE LED DESCRIZIONE

PWR Indicatore di accensione apparecchio

STA Indicatore segnale video

PROCEDURE DI INSTALLAZIONE

1. Collegare la sorgente HDMI alla porta di ingresso HDMI sul trasmettitore dell'extender HDMI; collegare la porta HDMI di uscita presente sul trasmettitore ad un monitor locale utilizzando un cavo HDMI;
2. Collegare il ricevitore dell'extender HDMI al dispositivo di visualizzazione (come televisione in alta definizione, splicing screen, etc.);
3. Collegare la porta USB Mini-B presente sul trasmettitore al computer usando il cavo fornito in dotazione; collegare la tastiera e il mouse alle porte USB del ricevitore;
4. Usare un cavo Cat.6 per collegare la porta RJ45 del trasmettitore e del ricevitore;
5. Alimentare il trasmettitore e il ricevitore, quando la luce LED si illumina fissa, il sistema è pronto per operare regolarmente.

APPLICAZIONI UNO A UNO

APPLICAZIONE UNO A UNO CON SWITCH


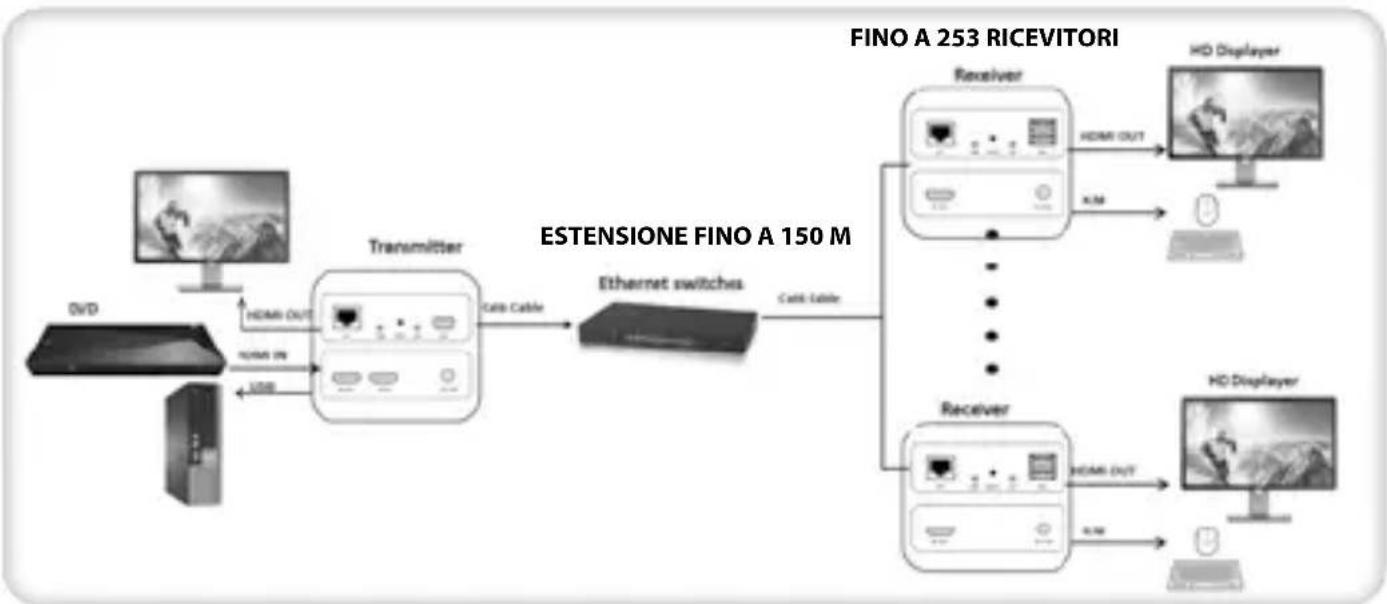

APPLICAZIONI UNO A MOLTI

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso improprio del prodotto stesso.

In conformità alla normativa RAEE, le apparecchiature elettriche ed elettroniche non devono essere smaltite con i rifiuti domestici. Il presente prodotto deve essere consegnato ai punti di raccolta preposti allo smaltimento e riciclo delle apparecchiature elettriche ed elettroniche. Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura.

Con il marchio CE, Techly® garantisce che il prodotto e conforme alle norme e direttive europee richieste.
