MANUALE UTENTE MC 4064 RCF
Avvertenze per la sicurezza 4
Descrizione 6
Installazione 6
Connessioni 11
Uso 11
Dati tecnici 12
Accessori (inclusi) 13
ENGLISH
Important notes 14
Description 16
Installation 16
Connections 21
Use 21
Specifications 22
Prima di utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza.
L'installazione e l'utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.
AVVERTENZE PER LA SICUREZZA E PRECAUZIONI D'USO
- Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.
- Prima di accendere le apparecchiature, assicurarsi che tutte le connessioni siano corrette.
- Accertarsi che il cavo del microfono non possa essere calpestato o schiacciato da oggetti, al fine di salvaguardarne l'integrità.
- Non immergere il microfono nell'acqua (od in altri liquidi), non lanciarlo, non lasciarlo cadere.
- Non eseguire sul microfono interventi / modifiche / riparazioni; contattare i centri di assistenza autorizzati nel caso che non funzioni correttamente.
- Data l'alimentazione "Phantom", è necessario che il cavo del microfono sia bilanciato.
- Nel caso che dal microfono provengano stranamente odori anomali od addirittura fumo, spegnere immediatamente il sistema audio.
- Utilizzare solo accessori specifici per microfoni.
- RCF S.p.A. raccomanda vivamente che l'installazione del sistema audio sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti. Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.
- Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).
- Non puntare il microfono verso un diffusore vicino, onde evitare un possibile innesco.
- Perdita dell'udito. L'esposizione ad elevati livelli sonori può provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende dalla durata dell'esposizione. Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive.
- I microfoni devono essere collegati in fase in modo da garantire una corretta riproduzione audio, soprattutto quando sono collocati in posizione tra loro adiacente o nello stesso ambiente.
- Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon funzionamento dell'impianto, i cavi microfonici devono essere schermati e bilanciati e non canalizzati insieme ai conduttori dell'energia elettrica ed alle linee dei diffusori acustici.
- Collocare il microfono lontano da fiamme (o fonti di calore eccessivo). Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura.
IMPORTANTE

ATTENZIONE

RCF S.p.A. Vi ringrazia per l'acquisto di questo prodotto, realizzato in modo da garantirne l'affidabilità e prestazioni elevate.
DESCRIZIONE

Si tratta di un microfono ad elettrete (cardioide), con flessibile, avente ottime prestazioni acustiche e progettato per l'impiego in sistemi audio ad indirizzo pubblico.
E' provvisto di un interruttore ("LOCK"), un pulsante ("PUSH"), un anello rosso luminoso che si accende quando il microfono è attivato, un filtro passa-alto (disinseribile) con frequenza di taglio 100 Hz.
Può essere installato su un tavolo (con o senza foro), un leggio od un'asta da pavimento (per microfoni).
Necessita dell'alimentazione "Phantom", pertanto deve essere connesso ad un ingresso microfonico (di un mixer / preamplificatore) avente una tensione "Phantom" compresa tra 12 V ÷ 52 V.
INSTALLAZIONE
I. SU TAVOLO (CON FORO)

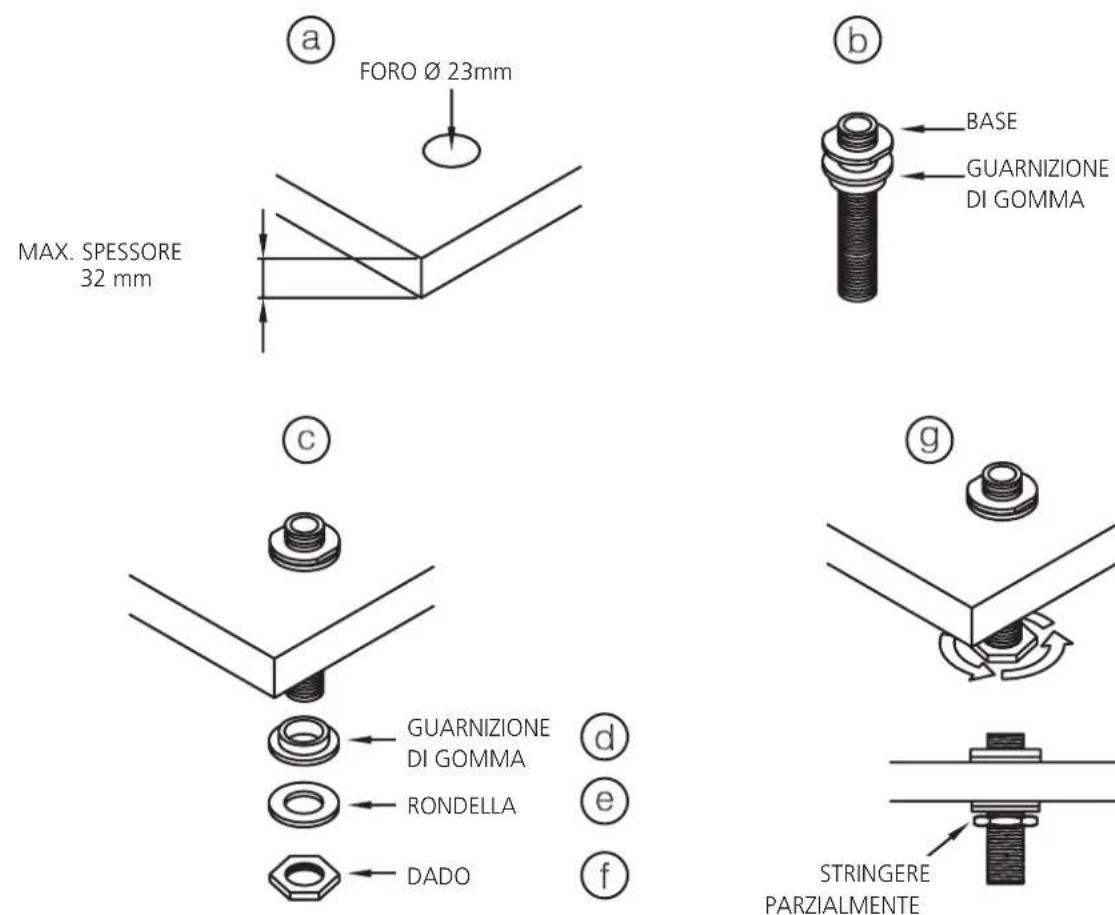

a. Creare un foro avente diametro 23 mm nella locazione desiderata (tavolo o leggio). Lo spessore dalla superficie d'installazione non dovrà essere superiore a 32 mm.
b. Inserire la parte filettata più lunga della base in una delle 2 guarnizioni di gomma.
c. Inserire la base attraverso il foro.
d. Sotto il tavolo (/ leggio), mettere la seconda guarnizione di gomma.
e. Dopo aver fissato la guarnizione di gomma, inserire la rondella.
f. Avvitare il dado.
g. Stringere parzialmente il dado.

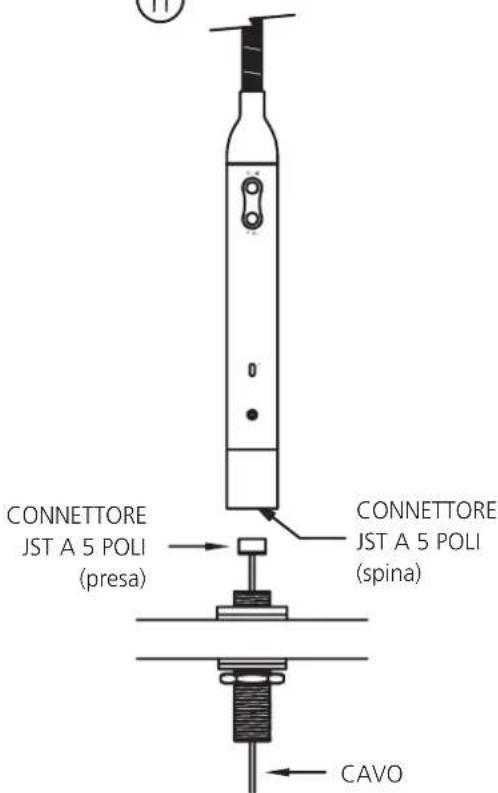

h. Inserire il cavo attraverso il foro della base e collegarlo al connettore JST (a 5 poli) del microfono (posto nella parte inferiore).

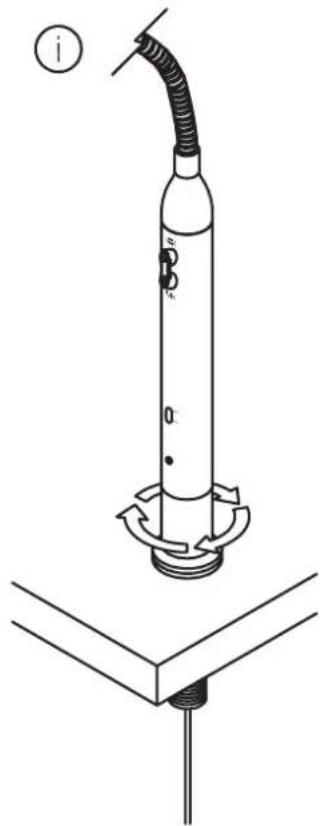

i. Avvitare il microfono alla base.
j. Verificare la posizione del microfono (gli interruttori devono essere frontali). Regolare di nuovo la posizione (se necessario), poi stringere il dado.

h


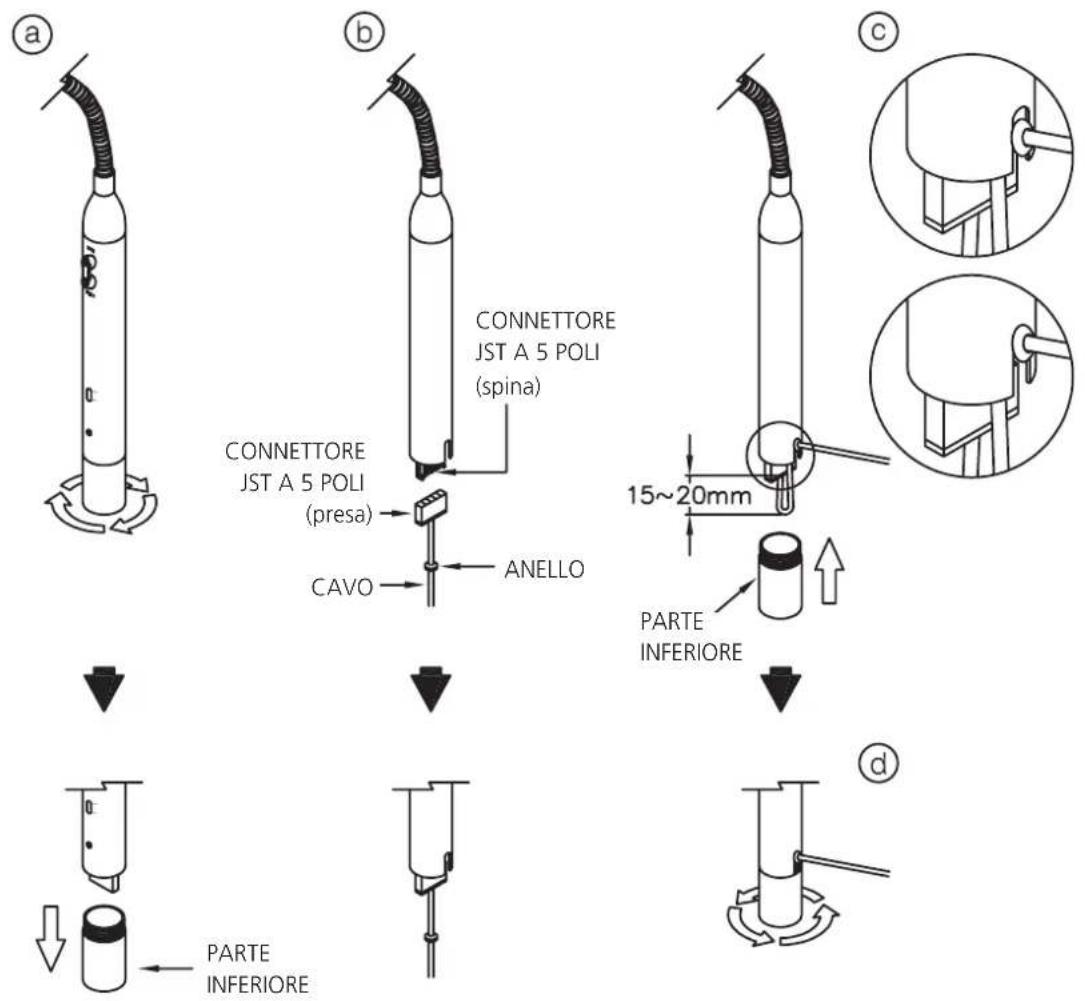

a. Svitare e togliere la parte inferiore del microfono.
b. Connettere il cavo al microfono tramite il connettore JST a 5 poli.
c. Piegare il cavo lasciandone circa 15 \~ 20 mm dal connettore. Sistemare il cavo inserendo l'anello nello spacco laterale del microfono.
d. Avvitare la parte inferiore del microfono.

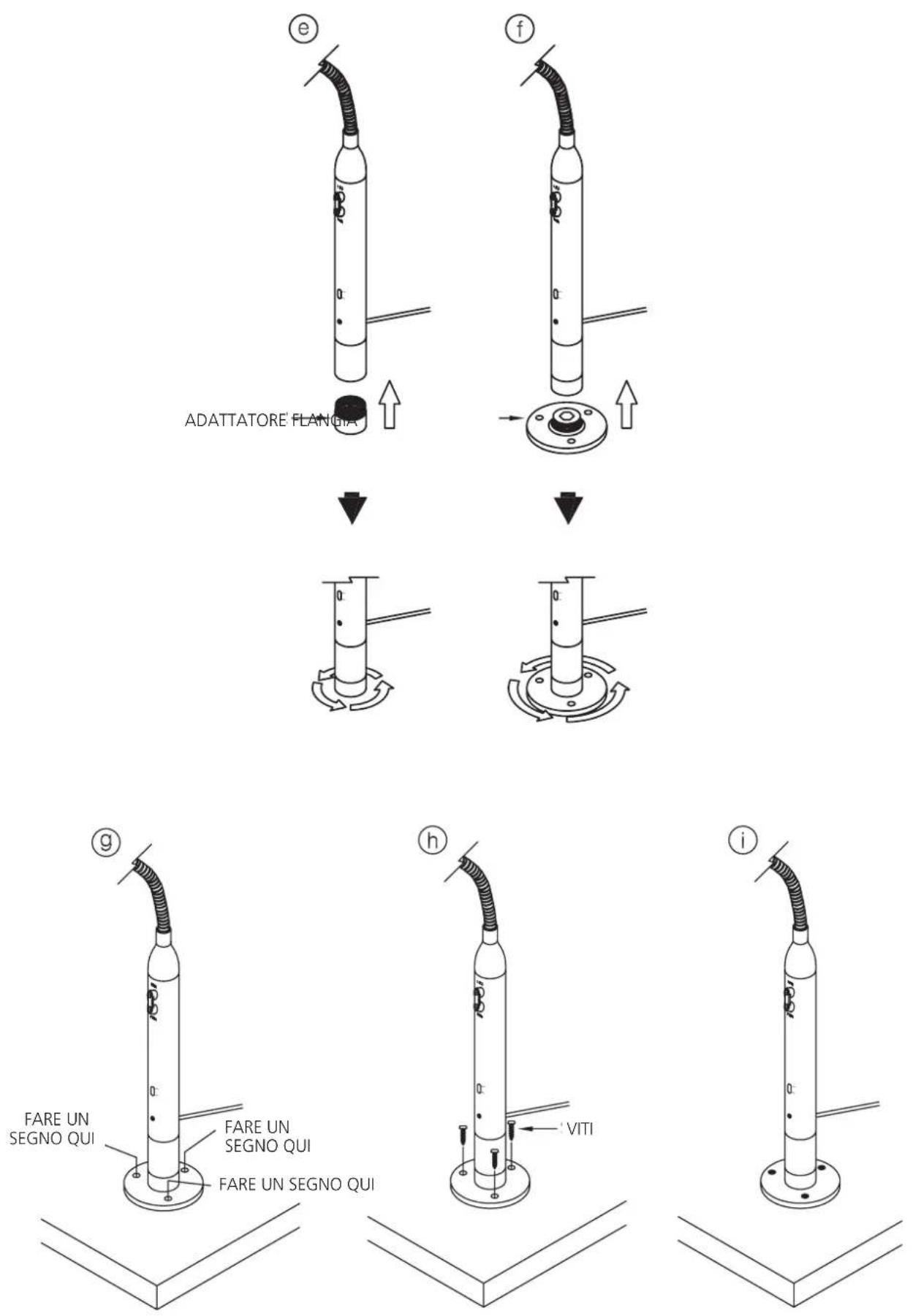

e. Avvitare l'adattatore al microfono.
f. Avvitare la flangia al microfono.
g. Scegliere il punto dell'installazione (su una superficie piana). Posizionare il microfono e verificarne l'orientamento (gli interruttori devono essere frontali). Se necessario, segnare la superficie attraverso i tre fori della flangia.
h. Inserire le viti nei fori della flangia ed avvitarle.
i. Stringere le viti per fissare il microfono.
III. SU UN'ASTA DA PAVIMENTO PER MICROFONO
a. - e. Ripetere le istruzioni dal punto "a" ad "e" del paragrafo "II. SU TAVOLO (SENZA FORO)".

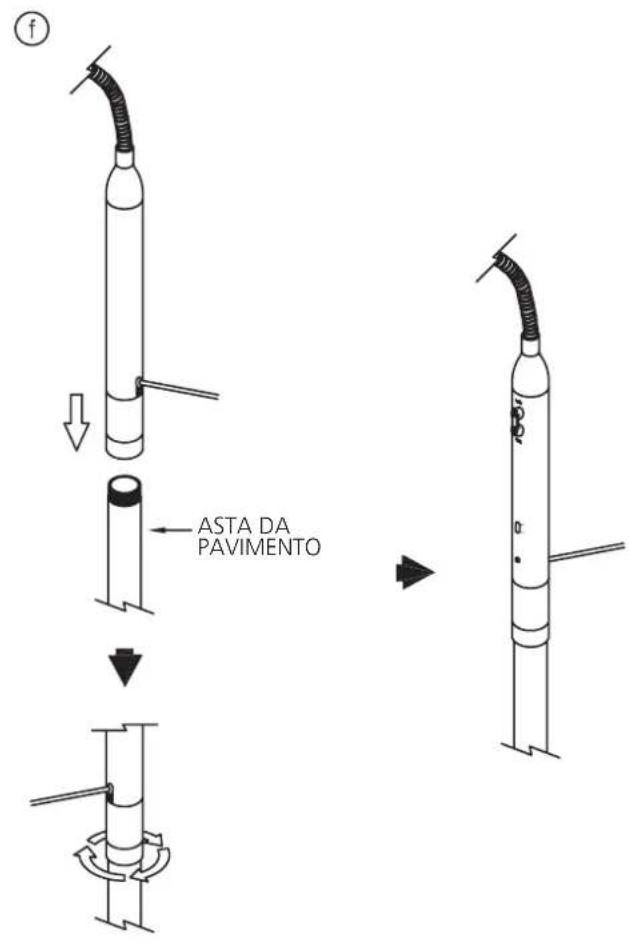

f. Avvitare il microfono sull'asta da pavimento.

CONNESSIONI

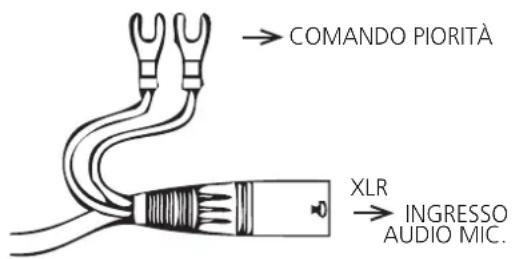

Collegare il connettore XLR ad un ingresso microfonico (di un mixer) provvisto di alimentazione "Phantom".
I due fili uscenti dal connettore possono essere usati per l'attivazione di un comando di priorità (dove questa funzione è prevista).
CONNETTORE XLR
1 - massa
2 - segnale (polo positivo)
3 - segnale (polo negativo)

Premere l'interruttore "LOCK" una volta per attivare il microfono; premerlo di nuovo per disattivarlo.
Per un uso momentaneo del microfono, mantenere premuto il pulsante "PUSH".
Nella parte inferiore, è presente un interruttore a 2 posizioni:
1 - passa-alto (filtro passa-alto inserito)
2 - "flat" ____ (filtro passa-alto disinserito)
Il filtro passa-alto è utile per limitare il rumore a volte presente alle basse frequenze; può inoltre essere inserito nel caso si desideri migliorare l'intelligibilità della voce (togliendo le frequenze più basse) in ambienti molto riverberanti.
LOCK

PUSH

TIPO
DIRETTIVITÀ
RISPOSTA IN FREQUENZA
SENSIBILITÀ
IMPEDENZA
TENSIONE D'ALIMENTAZIONE
CONNETTORE INTERNO
DIMENSIONI
PESO NETTO
microfono ad elettrete
cardioide
100 Hz ÷ 12 kHz
-48 dB ± 3 dB
(0 dB = 1 V / 10 μbar 1 kHz, circuito aperto)
