MANUALE UTENTE SILK CUSTOM
Grazie per aver scelto un prodotto Custom®
Contenuto della confezione
Rimuovete il dispositivo dal cartone, facendo attenzione a non danneggiare il materiale di imballaggio al fine di utilizzarlo per trasporti futuri. Assicuratevi che vi siano i componenti illustrati in seguito e che essi non siano danneggiati. In caso contrario contattate il servizio di assistenza.
- Documentazione (Guida rapida)
- Dispositivo
- Cavo di alimentazione
- Alimentatore
Box contents
Descrizione dispositivo
- Tasto ON/OFF
- LED di stato
- Supporto
- Schermo touch
- Porta USB 2.0 (x5)
- Porta seriale DB9
-
Porta Debug riservata
-
Porta Ethernet
- Porta RJ48
- Porta cassetto rendiresto
- Vano per MiniSD
- Porta Jack audio
- Porta alimentazione
Device description
Accensione e spegnimento
- Collegare l'alimentatore in dotazione al dispositivo e alla presa di rete. Utilizzare il tipo di alimentazione elettrica indicato sull'etichetta del dispositivo.
- Accendere il dispositivo premendo il tasto ON/OFF.
ATTENZIONE: In particolari condizioni di utilizzo, si consiglia il montaggio di una ferrite sul cavo di alimentazione.

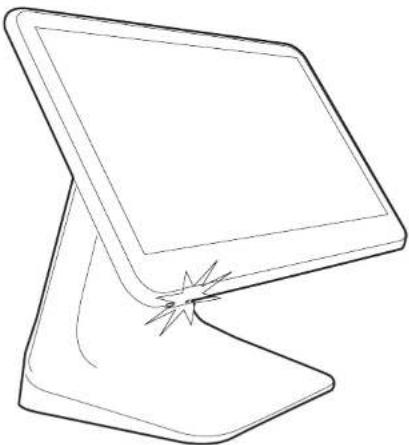

Segnalazioni di stato
LED di stato
LED DI STATO DESCRIZIONE
ON DISPOSITIVO ACCESO
OFF DISPOSITIVO SPENTO
Status messages
Status LED
STATUS LED DESCRIPTION
ON DEVICE ON
OFF DEVICE OFF
- Scollegare il cavo di alimentazione e attendere qualche minuto per permettere allo schermo di arrivare alla temperatura ambiente.
- Pulire il dispositivo utilizzando aria compressa o un panno morbido.
- Strofinare delicatamente lo schermo con un panno anti-graffio leggermente inumidito con acqua.
Cleaning
| GENERALI | |
| Processore RK3288 Quad-core A17 1.8 GHz | |
| Memoria RAM 4 GB | |
| Memoria Flash 8 GB | |
| Sistema operativo Android 8.1 | |
| Bluetooth 4.0 | |
| Wi-Fi 802.11 b/g/n 2.4G. Single Channels | |
| Interfacce | porta USB (x5)porta Debug riservataporta RJ11 per cassetto rendirestoporta RJ48porta Ethernetporta seriale DB9porta alimentazione 12V DC |
| PANNELLO LCD | |
| Dimensione 15 inch | |
| Risoluzione 1920 x 1080 | |
| Luminosità 350 Typ | |
| SPECIFICHE ELETTRICHE ALIMENTATORE | |
| Tensione di alimentazione da 100 Vac a 240 Vac | |
| Frequenza da 50 Hz a 60 Hz | |
| Output 12 V, 3.33 A | |
| Potenza 40 W | |
| Temperatura di funzionamento da 0°C a +40°C |
| Umidità relativa da 20% Rh a 90% Rh (senza condensa) |
| Temperatura di stoccaggio da -20°C a +55°C |
| Umidità relativa di stoccaggio da 20% Rh a 90% Rh (senza condensa) |
ENVIRONMENTAL CONDITIONS
Dimensioni dispositivo
Le dimensioni riportate nelle immagini seguenti sono espresse tutte in millimetri.
Larghezza 397.80 mm
Lunghezza 204.50 mm
Altezza 330 mm
Peso 4150 g
Device dimensions
- Localizzare l'etichetta prodotto situata sul fondo del dispositivo. Sull'etichetta sono riportati il codice prodotto PC, il numero di serie SN e la revisione hardware HW.
- Accedere al sito www.custom4u.it, eseguire il login ed utilizzare gli strumenti di supporto.
Technical service
Assistenza Tecnica Clienti: www.custom4u.it
© 2021 CUSTOM S.p.A. – Italy. Tutti i diritti riservati. È vietata la riproduzione totale o parziale del presente manuale in qualsiasi forma, sia essa cartacea o informatica. CUSTOM S.p.A. e le risorse impiegate nella realizzazione del manuale, non si assumono nessuna responsabilità derivante dall'utilizzo dello stesso, garantendo che le informazioni contenute nel manuale sono state accuratamente verifi cate. Ogni suggerimento riguardo ad eventuali errori riscontrati o a possibili miglioramenti sarà particolarmente apprezzato. I prodotti sono soggetti ad un continuo controlo e miglioramento, pertanto CUSTOM S.p.A. si riserva di modifi care le informazioni contenute nel manuale senza preavviso.
I contenuti multimediali pre/installati sono coperti da Copyright CUSTOM S.p.A. Altre società e altri nomi di prodotti qui menzionati sono marchi delle rispettive società.
La cilazione di prodotti di terze parti è a solo scopo informativo e non costituisce alcun impegno o raccomandazione. CUSTOM S.p.A. declina ogni responsabilità riguardo l'uso e le prestazioni di questi prodotti.
LE IMMAGINI UTILIZZATE NEL PRESENTE MANUALE RIVESTONO PURO SCOPO ESEMPLIFICATIVO E POTREBBERO NON RIPRODURRE FEDELMENTE IL MODELLO DESCRITTO.
SE NON DIVERSAMENTE SPECIFICATO, LE INFORMAZIONI FORNITE NEL PRESENTE MANUALE SONO VALIDE PER TUTTI MODELLI IN PRODUZIONE AL MOMENTO DELL'EMISSIONE DI QUESTO DOCUMENTO.
AVVERTENZE GENERALI
CUSTOM S.p.A. declina ogni responsabilità per sinistri od ogni qualsivoglia inconveniente, a persone o cose, derivanti da manomissioni, modifi che strutturali o funzionali, installazione non idonea o non correttamente eseguita, ambientazione non idonea alle protezioni o climatizzazioni richieste, carenze di manutenzione o di venifi che periodiche o di riparazioni in ogni caso non correttamente eseguite.
INFORMAZIONI GENERALI
SULLA SICUREZZA
Si richiama l'attenzione sulle seguenti azioni che possono compromettere la conformità e le caratteristiche del prodotto:
- Leggete e conservate le istruzioni seguenti:
- Seguite tutti gli avvisi e le istruzioni indicate sul dispositivo.
- Non collocate il dispositivo su una superfi cie instabile perché potrebbe cadere e danneggiarsi seriamente.
- Non collocate il dispositivo su superfi ci morbide o in ambienti che non garantiscono la necessaria ventilazione.
- Non fi ssare in maniera indissolubile un prodotto o i suoi accessori come gli alimentatori se non specifi catamente previsto da questo manuale.
- Collocate il dispositivo in modo da evitare che i cavi ad esso collegati possano essere danneggiati.
- [Solo apparecchiature OEM] L'apparecchiatura deve essere installata all'interno di un chiosco o sistema che fornisca protezione meccanica, elettrica, antifuoco.
- L'impianto di rete deve essere conforme alle norme in vigore nel Paese in cui si intende installare l'apparecchiatura.
- Assicurarsi che nel luogo in cui si vuole installare il dispositivo, vi sia una presa di corrente facilmente accessibile e di capacità non inferiore ai 10A.
- Accertarsi che il cavo di rete in dotazione all'apparecchiatura, o che si
intende utilizzare, sia compatibile con la presa disponibile nell'impianto.
- Assicuratevi che l'impianto elettrico che alimenta il dispositivo sia provvi-
sto del conduttore di terra e che sia protetto da interruttore diff erenziale.
- Prima di ogni operazione di manutenzione scollegare il cavo alimentazione.
- Utilizzate il tipo di alimentazione elettrica indicato sull'etichetta del dispositivo.
- L'alimentazione alla stampante deve essere fornita da un alimentatore di tipo SELV (defi nizione IEC60950-1 seconda edizione).
- [Solo apparecchiature DESK] L'alimentazione all'apparecchiatura deve essere fornita da un alimentatore di tipo approvato da CUSTOM S.p.A.
- Rispettare l'intervallo operativo dell'apparecchiatura e dei componenti accessori.
• Non ostruite le aperture per la ventilazione.
- Non introducete oggetti all'interno del dispositivo in quanto essi possono cortocircuitare o danneggiare parti che potrebbero comprometterne il funzionamento.
- Non intervenite personalmente sul dispositivo, eccetto che per le operazioni di ordinaria manutenzione, espressamente riportale nel manuale utente.
- L'apparecchiatura deve essere accessibile nelle sue componenti solamente a personale autorizzato ed addestrato.
- Eseguire periodicamente la manutenzione ordinaria del dispositivo al fi ne di evitare che accumuli di sporcizia possano compromettere il corretto e sicuro funzionamento dell'unità.
- Non toccare la linea di riscaldamento della testina a mani nude o con oggetti metallici. Non eseguire operazioni all'interno della stampante subito dopo la stampa, perché la testina ed il motore possono raggiungere temperature molto elevate.
- Utilizzare materiali di consumo consigliati o approvati da CUSTOM S.p.A.
IL MARCHIO CE APPLICATO AL PRODOTTO CERTIFICA CHE IL PRODOTTO STESSO SODDISFA I REQUISITI BASE DI SICUREZZA.
Il dispositivo soddisfa i requisiti essenziali di Compatibilità Elettromagnetica e di Sicurezza Elettrica previsti dalle direttive 2014/30/UE e 2014/35/UE in quanto progettato in conformità alle pregrizioni dalla pressivi N°rm
Il dispositivo soddisfa i requisiti essenziali della Direttiva 2014/53/UE per le apparecchiature dotate di moduli emettitori intenzionali di onde radio La Dichiarazione di Conformità e le altre certifi cazioni disponibili, possono essere scaricate dal sito www.custom4u.it.
INDICAZIONI PER LO SMALTIMENTO DEL PRODOTTO
Il simbolo del bidone barrato sta ad indicare che lo smaltimento del dispositivo NON deve essere eseguito attraverso il normale ciclo di smaltimento dei rifi uti. Per informazioni maggiormente dettagliate sul riciclaggio di questo prodotto, fare riferimento alle indicazioni dell'autorità del vostro Paese per lo smaltimento di questi prodotti.
- Non smaltire queste apparecchiature come rifi uto municipale solido misto ma eff ettuare una raccolta separata.
- Il reimpiego o il corretto riciclaggio delle AEE è utile a preservare l'ambiente e la salute umana stessa.
- Secondo la Direttiva europea WEEE 2012/19/UE sono disponibili specifi ci centri di raccolta a cui consegnare i rifi uti di apparecchiature elettriche ed elettroniche, ed è altresì possibile riconsegnare l'apparecchiatura al distributore all'atto dell'acquisto di una nuova equivalente.
- La pubblica amministrazione ed i produttori di AEE sono impegnati ad agevolare i processi di reimpiego e recupero dei RAEE attraverso l'organizzazione delle attività di raccolta e attraverso l'utilizzo di opportuni accorgimenti progettuali.
- La legge punisce con opportune sanzioni chi smaltisce abusivamente i RAEE.
Il formato usato per questo manuale migliora l'uso di risorse naturali riducendo la quantità di carta necessaria per stampare questa copia.
CUSTOM S.p.A.
Via Berettine 2/B
43010 Fontevivo (PARMA) - Italy
Tel. : +39 0521-680111
Fax: +39 0521-610701
http: www.custom.biz
