NOTENDAHANDBÓK 21240 Schellenberg

Fylgibúnaður, upphengibúnaður fyrir gluggahlera 181

Fylgibúnaður, handsendir 182

Skýringar á hnöppum 182

Nauðsynleg verkfæri 184

Innifalið 184

A Uppsetning 185
B Vistföng tengd við röramótora 197
C Stilling röramótora með handsendi 200
D Sett i forritunarstillingu 201
E Handsendir tengdur við röramótor 201
F Snúningsátt röramótors athuguð 203
G Snúningsátt röramótors breytt 204
H Endastaða uppi stillt 205
I Endastaða niðri stillt 206
J Farið úr forritunarstillingu 207
K Prufukeyrsla 207
L Fleiri röramótorar samstilltir 208

ÖRYGGI OG ÁBENDINGAR

Ágæti viðskiptavinur!

Vinsamlegast lesið leiðbeiningarnar í heild sinni áður en varan er sett upp og tekin í notkun. Áður en hafist er handa skal huga að öllum öryggisleiðbeiningum. Geymið pessar leiðbeiningar og bendið öllum notendum á þær mögulegu hættur sem geta skapast í tengslum við vöru þessa. Þegar eigendaskipti verða skal láta nýja eigandann fá leiðbeiningarnar. Tjón sem hlýst af óviðeigandi notkun eða rangri uppsetningu fellir ábyrgðina úr gildi.

ÖRYGGISLEIDBEININGAR

Lífshaetta stafar af raflosti!

Äður en unnið er í rafkerfum verður að taka strauminn af þeim. Petta gildir einnig hvað viðhald og viðgerðir á mótdordrifnum gluggahlerabúnaði varðar. Aðeins faglærðum rafvirkjum er heimilt að vinna við rafkerfi. Fylgja skal fyrirmælum rafveitu á hverjum stað sem og öllum gildandi stöölum og reglum um raflagnir.

• Áður en unnið er við gluggahlerabúnað verður að koma í veg fyrir að hann geti fallið niður af sjálfu sér.
• Aðeins má nota röramótorinn í Þurru rými (varnarflokkur IP44).
• Röramótorarnir verða mjög heitir við venjulega notkun. Varúð, slysahætta!
• Ekki má leggja tengisnúrur fyrir röramótora utandyra.
• Röramótorinn og umbúðirnar eru ekki leikfang. Geymið par sem börn ná ekki til. Hætta er á slysum og köfnun.
• Halda skal óviðkomandi aðilum frá gluggahlerabúnaðinum meðan á stillingu stendur.
  ■ Ekki má opna röramótorana.
• Allir röramótorar eru viðhaldsfríir og parfnast ekki sérstakrar umhirðu.
• Koma ætti hlíf hlerakassans pannig fyrir að alltaf sé hægt að komast að henni.
• Áður en uppsetning fer fram skal athuga hvort röramótorinn er skemmdur og hvort allur fylgibúnaður er til staðar.
• Laga verður dráttarálag og útfærslu röramótorsins að gluggahlerabúnaðinum hverju sinni. Álag á röramótornum verður að vera innan leyfilegra marka.
• Röramótorarnir eru hannaðir til að vera notaðir í stuttan tíma í senn, með 4 mínútna gangtíma. Mótorinn slekkur á sér pegar hann ofhitnar vegna of langs vinnslutíma eða of mikils dráttarálags. ñegar röramótorinn hefur fengið að kólna í að minnsta kosti 15 mínútur er hann gangfær aftur á ný.
• Athugið reglulega hvort gluggahlerabúnaðurinn gengur greiðlega fram og til baka og að vetrarlagi hvort ísing er til staðar.
• Vakni spurningar um tæknileg atriði varðandi gluggahlerabúnaðinn skal snúa sér til pjónustudeildar okkar.
• Vegna mismunandi hitastigs að vetrar- og sumarlagi geta komið fram smávægileg frávik í endastöðu við notkun. Getur þá purft að finstilla endastöðurnar að nýju.
• Jafnið út lengdarvikmörk átthyrnda öxulsins með viðeigandi valshólki (MAXI vörunr. 80100, MINI 80200).
• Prýsta parf valshólkinum a.m.k. 60 mm inn í átthyrnda öxulinn (bls. 194). Hún má ekki koma við röramótorinn í átthyrnda öxulnum og hindra gang hans.

RÉTT NOTKUN

• Röramótorarnir eru eingöngu ætlaðir til notkunar með gluggahlerabúnaði.
• Aðeins má nota röramótorana með gluggahlerabúnaði sem settur hefur verið upp með réttum hætti.
  ■ Gluggahlerabúnaðurinn verður að vera í fullkomnu lagi.
• Ágalla á gluggahlerabúnaði verður að lagfæra áður en röramótorarnir eru settir upp og skemmdum hlutum verður að skipta út.
• Öll önnur notkun röramótorsins telst vera röng.
• Alfred Schellenberg GmbH tekur ekki ábyrgő á afleiddu tjóni, tjóni á hlutum eða slysum á fólki sem hljótast af rangri notkun.

CE-SAMRÆMISYFIRLÝSING

Röramótorinn (vörunr. 20506/20510/20810/20820/20840/20507/20511/20811) uppfyllir gildandi kröfur evrópskra og innlendra tilskipana. Sýnt hefur verið fram á samræmi og nálgast má viðkomandi yfirlýsingar og skjöl hjá framleiðanda.

Fleygið ekki með heimilissorpi! Röramótorarnir eru endurvinnanlegir og peim má skila til endurvinnslustöðva.

ÁBYRGĐARSKILMÁLAR

Við ábyrgjumst að vörur okkar eru lausar við efnis- og framleiðslugalla. Ekki er tekin ábyrgð á skemmdum sem verða vegna:

■ eðlilegs slits sem verður við notkun
- rangrar uppsetningar, tengingar, notkunar eða meðferðar
- óviðráðanlegra atvika eða annarra ytri áhrifa
- rangs viðhalds og viðgerða af hendi priðja aðila
- tæknilegra breytinga af hendi priðja aðila

Vegna ábyrgðar munum við velja hvort gert verði við vöruna eða henni skipt út fyrir samsvarandi vöru frá SCHELLENBERG. Ábyrgðartíminn lengist ekki við það að skipt sé um tæki eða gert við það! Ábyrgðin gildir aðeins ef lögð er fram sölukvittun. Pegar tæki eru send skal láta fylgja afrit af sölukvittun sem og lýsingu á gallanum sem um ræðir.

Við tryggjum gæði röramótora okkar og ábyrgðartíminn gildir frá og með kaupdegi: 5 ára ábyrgð, vörunr. 20506/20510/20810/20820/20840/20507/20511/20811.

TÆKNILÝSING

Vörunr. Nr.	20506/20507	20510/20511	20810/20811	20820	20840
Gluggahlerakerfi	Mini	Mini	Maxi	Maxi	Maxi
∅ átthyrndur öxull	40 mm	40 mm	60 mm	60 mm	60 mm
Átak	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
Hámarksgangtími	4 minútur	4 minútur	4 minútur	4 minútur	4 minútur
Hámarksflötur plasthlera	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Togkraftur	15 kg	25 kg	20 kg	34 kg	60 kg
Uppgefið afl	98 vött	121 vött	113 vött	161 vött	218 vött
Stilling fyrir endastöður	Útvarpsbylgjur	Útvarpsbylgjur	Útvarpsbylgjur	Útvarpsbylgjur	Útvarpsbylgjur
með vegglegu	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set
Ábyrgðartími	5 ár	5 ár	5 ár	5 ár	5 ár
Mesta uppsetningarlengd	550 mm	550 mm	550 mm	550 mm	550 mm

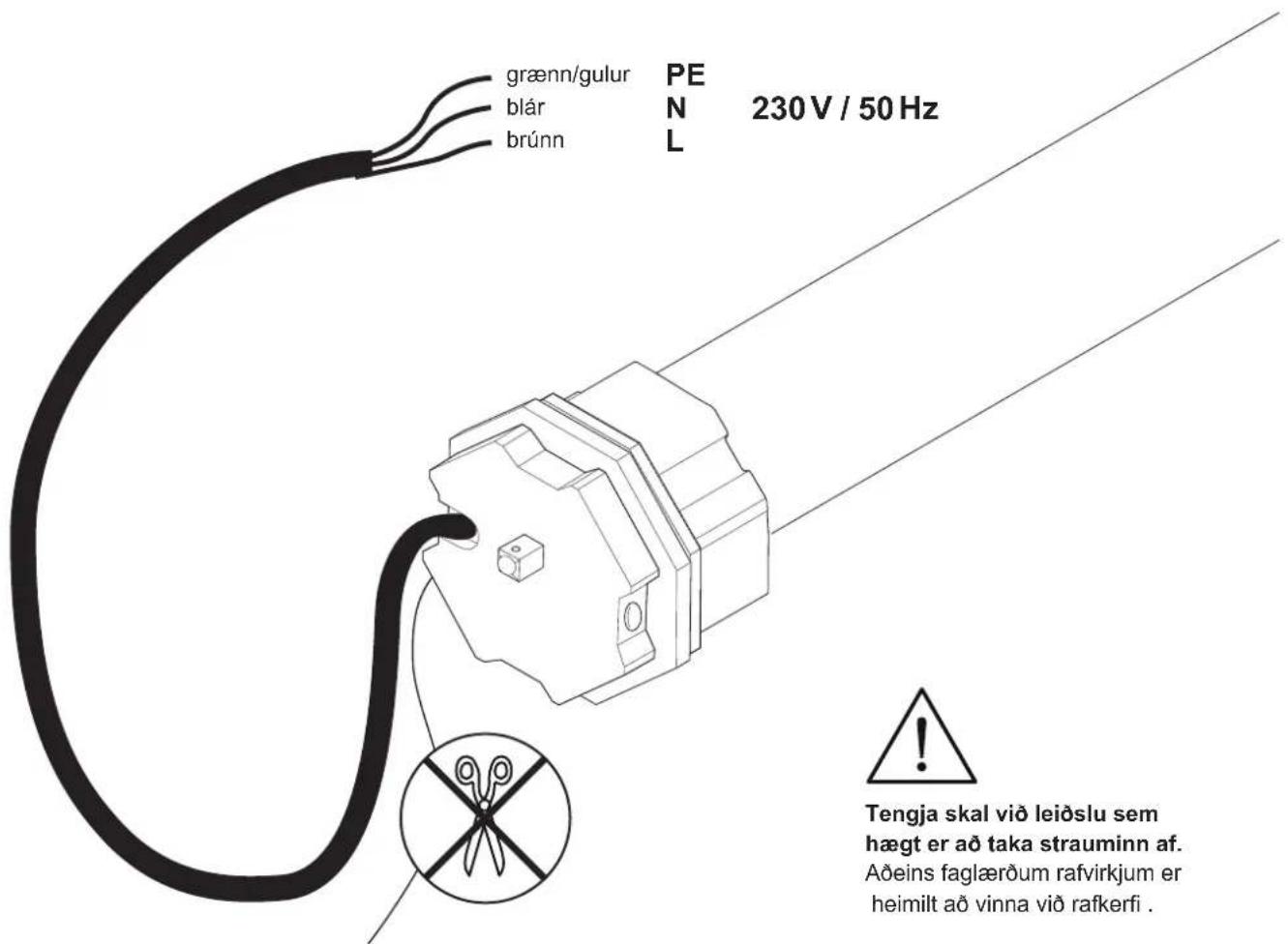

TENGING VID KAPALKERFI

grænn/gulur blár brúnn PE N L 230 V / 50 Hz Tengja skal við leiðslu sem hægt er að taka strauminn af. Aðeins faglærðum rafvirkjum er heimilt að vinna við rafkerfi.

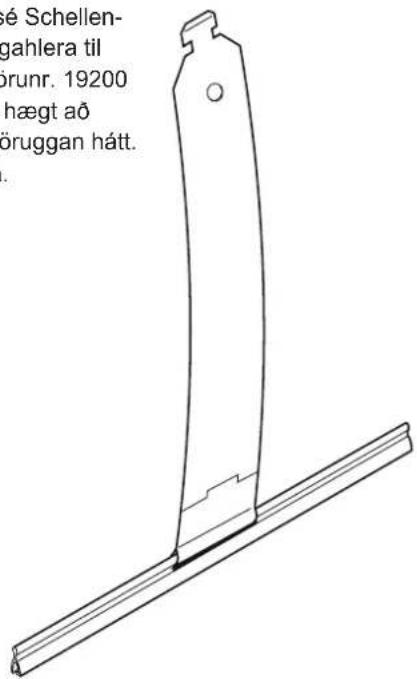

FYLGBÍNADUR: UPPHENGIBÚNADUR FYRIR GLUGGAHLERA

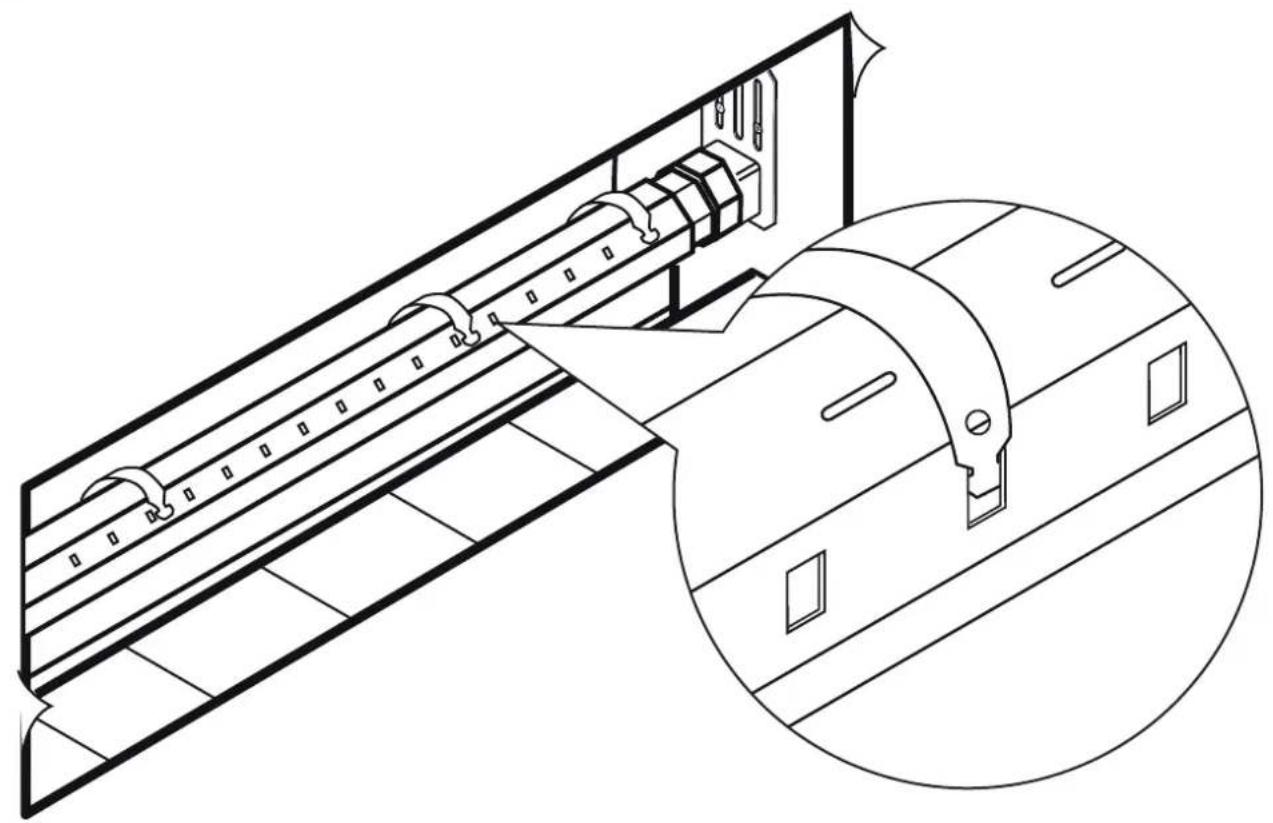

Við mælum með því að notaður sé Schellenberg-upphengibúnaður fyrir gluggahlera til að setja styrkinguna á öxulinn (vörunr. 19200 / 19400). Með þessum búnaði er hægt að hengja hlerabrynjuna í öxulinn á öruggan hátt. Sáraeinfalt og ekki þarf að skrúfa.

19200

19400

é Schellen- gahlera til brunr. 19200 hægt að öruggan hátt.

3 x 1 m

FYLGIBÚNAĐUR: HANDSENDIR

COLOR 20015/20021 20016/20023 COLOR 20019/20022 20020/20024 COLOR

Röramótorinn er stilltur með handsendinum (fylgibúnaður). Handsendar sem koma til greina: 1 rás: 20015/20019/20021/20022 eða 5 rásir: 20016/20020/20023/20024.

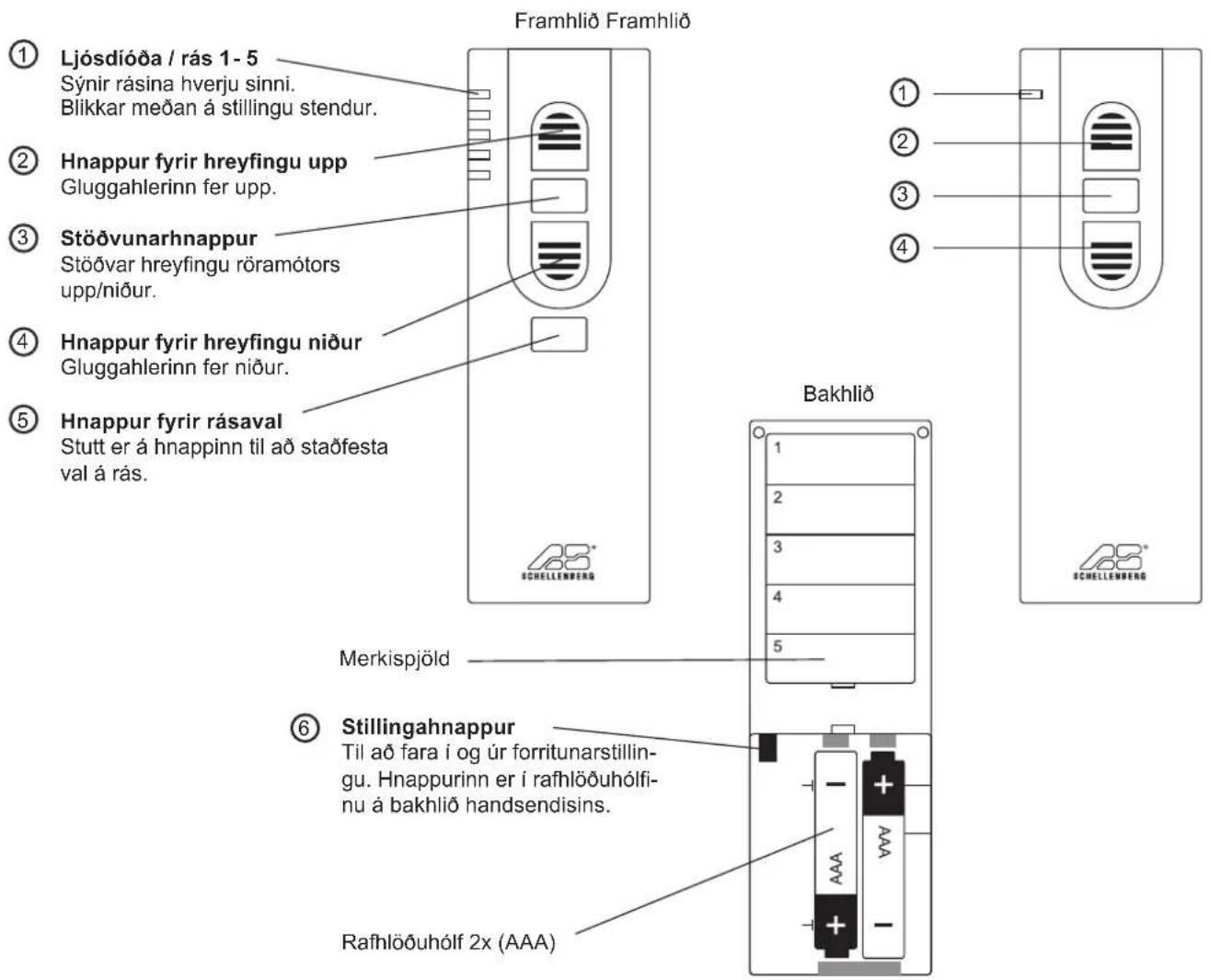

SKÝRINGAR Á HNÖPPUM

5 rásir 1 rás

Framhlið Framhlið ① Ljósdíóða / rás 1-5 Sýnir rásina hverju sinni. Blikkar meðan á stillingu stendur. ② Hnappur fyrir hreyfingu upp Gluggahlerinn fer upp. ③ Stöðvunarhnappur Stöðvar hreyfingu röramótors upp/niður. ④ Hnappur fyrir hreyfingu niður Gluggahlerinn fer niður. ⑤ Hnappur fyrir rásaval Stutt er á hnappinn til að staðfesta val á rás. Bakhlið ① ② ③ ④ ⑥ Stillingahnappur Til að fara í og úr forritunarstillin- gu. Hnappurinn er í rafhlöðuhólfi- nu á bakhlið handsendisins. Rafhlöðuhólf 2x (AAA) Merkispjöld

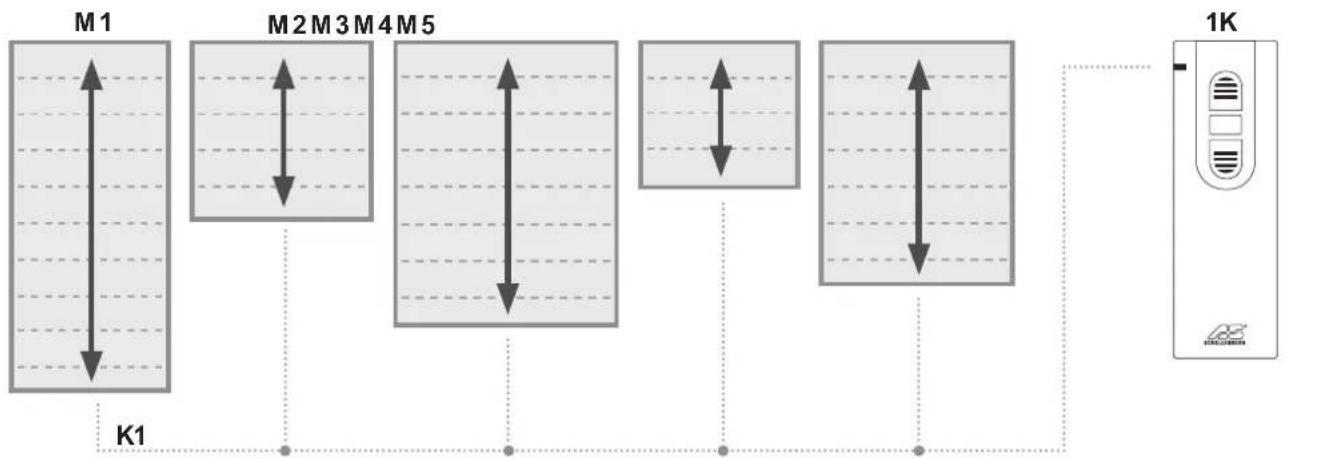

NOTKUNARDÆMI

1 rás

- allt eftir rásinni hverju sinni er hægt að stjörna allt að fimm röramótorum samtímis

- pegar stutt er á hnappinn fyrir hreyfingu upp fara allir röramótorarnir upp í einu

- pegar stutt er á hnappinn fyrir hreyfingu niður fara allir röramótorarnir niður í einu

- hægt er að stilla endastöður fyrir hvern gluggahlera fyrir sig

M = röramótor

K = rás

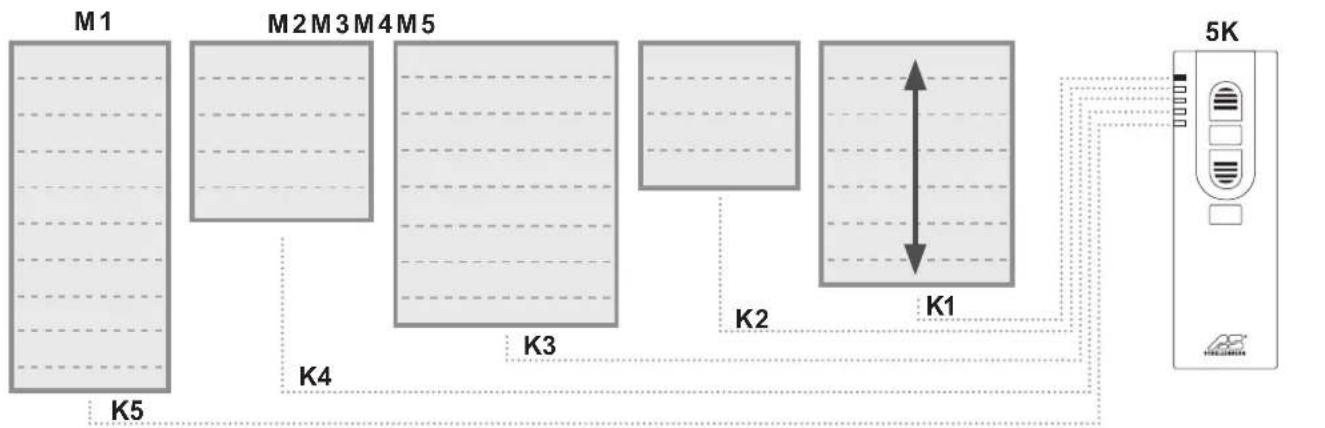

5 rásir

- allt eftir rásinni hverju sinni er hægt að stjórna allt að fimm röramótorum samtímis

- hægt er að skipta milli röramótora með hnappinum fyrir rásaval

- pegar stutt er á hnappinn fyrir hreyfingu upp fer viðkomandi röramótor upp

- pegar stutt er á hnappinn fyrir hreyfingu niður fer viðkomandi röramótor niður

M = röramótor K = rás

SCHELLENBERG

2 x

1 x

Tengja skal við leiðslu sem hægt er að taka strauminn af.

15 Aðeins faglærðum rafvirkjum er heimilt að vinna við rafkerfi.

15.

IS Ábending: Mælt er með því að tengja vistföng við alla röramótorana áður en haldið er áfram með næstu skref.

C

1.

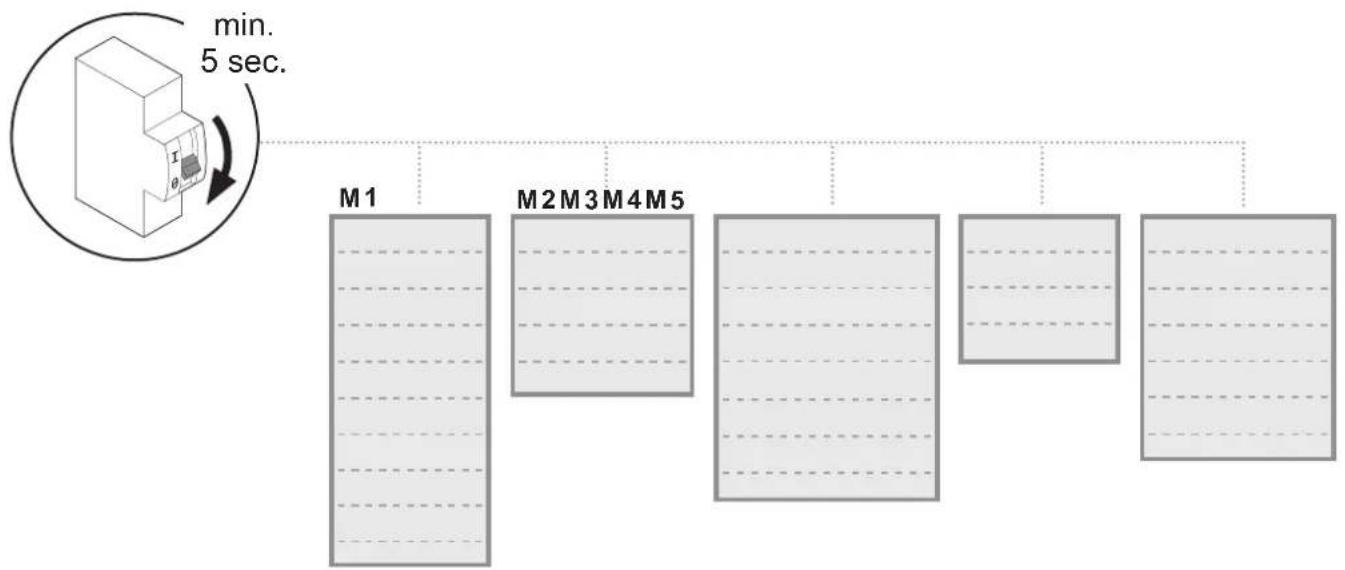


1.

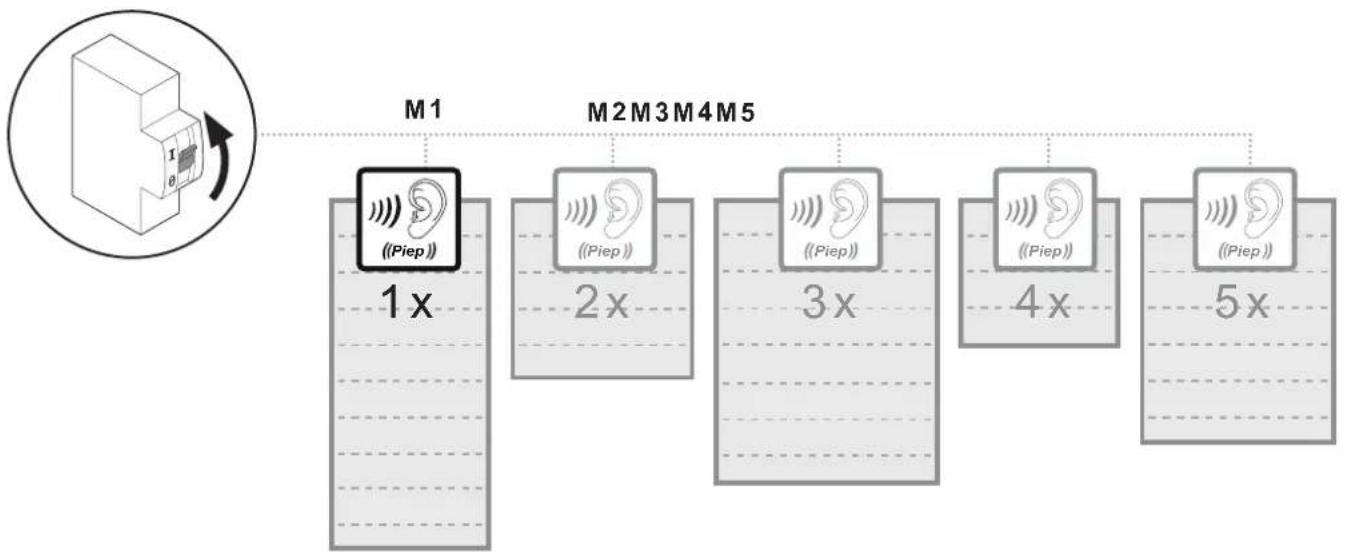


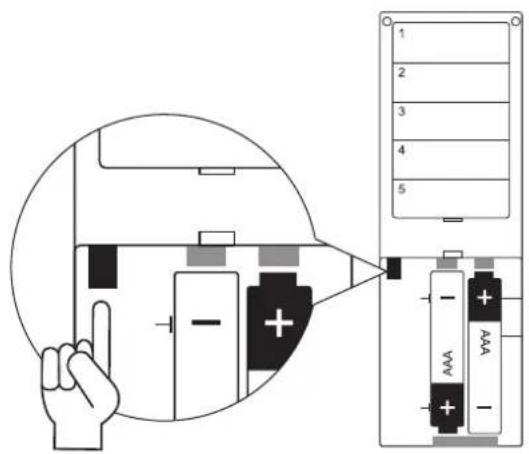

D
