BP 18 Li - Batterie FESTOOL - Ókeypis notendahandbók

NOTENDAHANDBÓK BP 18 Li FESTOOL

ESB-samræmisyfirlýsing. ESB-samrær staðfestum hér með á eigin ábyrgð að vara þessi samræmist öllum viðeigandi kröfum í eftirfarandi ESB-tilskipunum og að eftirfarandelystaðbúða normskjöl lágu til grundvallar:

Varar við almennri hættu

Notendahandbók, lesið öryggisleiðbeiningarnar!

Fleygið ekki með heimilissorpi.

Endurvinnslutákn – endurnýt-anlegt efni

Aðeins má nota og geyma rafhlöðurnar við hitastig á bilinu -10 °C til að hámarki +50 °C. Haldið frá hita og opnum eldi – kastið aldrei í eld – spreng- ihætta!

Verjið gegn vatni – dýfið ekki í vökva.

i Ábending, upplýsingar

2 Öryggisleiðbeiningar fyrir Li-ion-rafhlöðupakka

VIDVÖRUN! Lesið allar öryggisupplýsingar og leið-beiningar. Ef ekki er farið að í

samræmi við öryggisupplýsingar og leiðbeiningar getur það haft í för með sér raflost, eldsvoða og/eða alvarlegt líkamstjón.

Geymið allar öryggisupplýsingar og leiðbeiningar til síðari nota.

Sellur í Li-ion-rafhlöðupökkum eru lokaðar á loftpéttan hátt og hættulausar svo lengi sem farið er eftir fyrirmælum framleiðanda við notkun og meðferð peirra.

Íslenska

• Farið varlega með afhlaðnar rafhlöður. Hætta stafar af rafhlöðupökkum par sem peir geta orsakað mjög háan skammhlaupsstraum. Jafnvel pótt Li-ion-rafhlöðupakkar virðist vera tómir afhlaðast peir aldrei að fullu.
• Gætið pess að rafhlöðurnar verði ekki fyrir höggi eða öðru hnjaski. Rafhlöðurnar geta skemmst ef pær verða fyrir höggi eða eitthvað fer inn í pær. Pað getur orsakað leka, hitam-yndun, reykmyndun, íkveikju eða sprengingu í rafhlöðupakkanum.
• Pegar rafhlöðupakkinn er ekki í not-kun skal halda honum í öruggri fjar-lægð frá málmhlutum (t.d. nöglum, skrúfum, lyklum, bréfaklemmum og álíka) sem valdið geta skammhlaupi milli tengja. Skammhlaup milli tengja

rafhlöðunnar getur valdið bruna eða eldsvoða.

• Verjið rafhlöðupakkann gegn hita sem og gegn miklu sólarljósi og eldi. Eldur og hitastig yfir 130 °C getur or-sakað sprengingu.

- Ekki má opna rafhlöðupakkann. Ef rafhlöðupakkinn er opnaður eða honum er breytt getur pað valdið skemmdum á öryggisbúnaði. Pað getur orsakað hitamyndun, reykmyndun, íkveikju eða sprengingu í rafhlöð-upakkanum.

- Ekki má dýfa rafhlöðupakkanum í vökva á borð við (salt-)vatn eða drykkj-arföng. Ef rafhlöðupakkinn kemst í snertingu við vökva getur hann skemmst. Það getur orsakað hitam-yndun, reykmyndun, íkveikju eða

Íslenska

sprengingu í rafhlöðupakkanum. Taka skal rafhlöðupakkann úr notkun og leita til viðurkennds Festool-þjónust-uaðila.

• Hlaða verður rafhlöðupakkana í hleðslutækjum sem framleiðandi mælir með (sjá mynd). Ef rafhlöðup- akki er settur í hleðslutæki sem ætlað er fyrir aðra gerð rafhlöðupakka getur það skapað eldhættu.
• Alls ekki má slökkva eld í Li-ion-rafhlöðupökkum með vatni! Notið sand eða eldvarnarteppi.

• Ef rafhlöðupakkinn skemmist eða er notaður með röngum hætti geta loft-tegundir vikið út úr honum. Loftteg- undirnar geta valdið ertingu í öndun-arfærum. Loftræstið og leitið læknis ef ástæða þykir til.

• Notið rafhlöðupakkann eingöngu með Festool-tækinu. Aðeins á þann hátt er rafhlöðupakkinn varinn gegn hættulegu yfirálagi. Ef notað er annað tæki getur það valdið meiðslum og skapað eldhættu.

• Ef rafhlöðupakkinn er ekki notaður rétt getur vökvi lekið úr honum. Varist snertingu við vökvann. Berist vökvinn á húð skal skola hann af með vatni. Berist vökvinn í augu skal jafn-framt leita læknis. Vökvi sem lekur út úr rafhlöðum getur valdið ertingu eða bruna á húð.
• Ef rafhlöðupakkinn er í ólagi getur vökvi lekið úr honum og borist í ná-læga hluti. Skoðið viðkomandi hluti. Hreinsið hlutina með því að þurrka vökvann af með þurrum eldhúspappír

Íslenska

og skolið síðan af með miklu vatni. Notið hlífðarhanska til að forðast snertingu við húð. Ef pörf krefur skal skipta um viðkomandi hluti.

• Ekki má nota skemmda eða breytta rafhlöðupakka. Skemmdir eða breyttir rafhlöðupakkar geta búið yfir ófyrirsjáanlegum eiginleikum sem orsaka eldsvoða, sprengingu eða meiðsl.
• Ekki má nota skemmda rafhlöðupakka. Hætta skal notkun rafhlöðupakka án tafar pegar vart verður við óeðlileg atríði á borð við lykt, hita, upplitun eða aflögun. Ef haldið er áfram að nota rafhlöðupakkann getur myndast hiti og reykur í rafhlöðupakk-anum, kviknað getur í honum eða hann sprungið.

- Ekki má opna rafhlöðupakkann, kremja hann, láta hann ofhitna (yfir 80 °C) eða brenna hann. Annars er hætta á bruna og brunameiðslum. Fylgið leiðbeiningum framleiðanda.

3 Tæknilegar upplýsingar

Rafhlöðupakki BP 18 Li
Tíðni 2402 Mhz –	2480 Mhz
Skilvirk, einsátta útgeislun (EIRP)	<10 dBm

Íslenska

Pyngd
BP 18 Li 3,1 Ergo I 0,4 kg
BP 18 Li 3,1 CI 0,4 kg
BP 18 Li 5,2 ASI 0,7 kg
BP 18 Li 6,2 ASI 0,7 kg
BP 18 Li 4,0 HPC-ASI 0,6 kg

Frekari tæknilegar upplýsingar koma fram á upplýsingaplötunni á rafhlöðup- akkanum.

4 Fyrirhuguð notkun

Rafhlöðupakkarnir eru ætlaðir til not-kunar með Festool-hleðsluverkfærum og tilgreindum Festool-hleðslutækjum (sjá mynd).

Rafhlöðupakkinn getur kveikt og slökkt á ryksugunni sjálfkrafa.

5 Hlutar täekisins

[1-1] Hleðsluhnappur

[1-2] Hleðsluvísir

[1-3] Bluetooth®-ljós

[1-4] Loftop (aðeins á BP 18 Li ... ASI)

[1-5] Hnappar til að losa um rafhlöð-upakkann

Myndirnar* sem vísað er í er að finna fremst í notendahandbókinni.

* Myndir gefa ekki alltaf nákvæma mynd af fyrirmyndinni.

Íslenska

6 Notkun

VARÚĐ

Slysahætta ef ryksuga fer óvænt í gang

Kanna verður hvaða rafhlöðupakki er tengdur við ryksuguna áður en unnið er með hana.

6.1 Upplýsingar um rétta meðferð rafhlöðupakkans

Rafhlöðupakkinn er hlaðinn að hluta í verksmiðju. Til að tryggja að rafhlöðupakkinn skili fullum afköstum skal fullhlaða hann í hleðslutækinu áður en hann er notaður í fyrsta sinn.

Hægt er að hlaða rafhlöðupakkann hvenær sem er án þess að það stytti endingartíma hans. Óhætt er að stöðva hleðsluna hvenær sem er, því það veldur ekki skemmdum á rafhlöðupakkanum.

Ýtið ekki aftur á aflrofann eftir að rafmagnsverkfærið hefur slökkt sjálfkrafa á sér.

Rafhlöðupakkinn getur orðið fyrir skemmdum.

Rafhlöðupakkinn er með hitanema sem leyfir hleðslu aðeins pegar hitastigið er á bilinu 0 °C til 55 °C. Með pessu móti er tryggt að rafhlaðan endist sem lengst.

Íslenska

• Geymið rafhlöðupakkann á svölum (5 °C til 25 °C) og Þurrum stað (rakastig < 80%).
• Látið rafhlöðupakkann ekki liggja í bílnum, til dæmis að sumarlagi.
• Pegar umtalsvert skemmri tími líður á milli þess að rafhlöðupakkinn tæmist er það merki um að hann sé úr sér genginn og skipta þurfi um hann.
• Sjá upplýsingar um förgun.

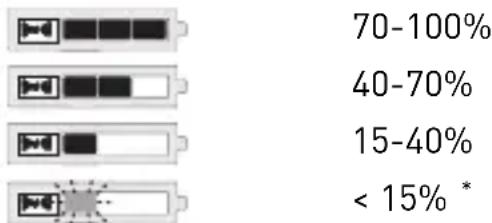

6.2 Hleðsluvísir

Hleðsluvísirinn [1-2] sýnir hversu mikil hleðsla er á rafhlöðupakkanum pegar ytt er á hleðsluhnappinn [1-1]:

* Ráðlegging: Hlaðið rafhlöðupakkann áður en hann er notaður aftur.

6.3 Bluetooth®-eiginleikar

Við hliðina á hleðsluvísinum er Bluetooth®-ljós [1-3] sem sýnir tengingar-stöðu rafhlöðupakkans:

Stöðugt blátt ljós

Rafhlöðuknúna rafmagnsverkfærið er í gangi og ryksugan er tengd með Bluetooth® eða rafhlöðupakkinn er tengdur við fartæki

Leiftrandi blátt ljós

Íslenska

Rafhlöðupakkinn er tilbúinn fyrir tengingu við fartækið (t.d. fyrir hugbúnaðar-uppfærslu)

Rafhlöðupakkinn notar Bluetooth® til pess að kveikja og slök-kva sjálfkrafa á ryksugum með viðeigandi útbúnaði pegar unnið er með rafhlöðuknúið rafmagns-verkfæri.

Rafhlöðupakki tengdur við ryksugu

Aðeins er hægt að tengja ryksuguna við eitt rafhlöðuknúið rafmagnsverkfæri í einu.

Pegar kveikt er á ryksugunni með rafhlöðupakkanum og síðan slökkt á henni með fjarstýringu missir tengdi rafhlöðupakkinn

tímabundna tengingu sína við ryksuguna. Að því loknu er hægt að tengja rafhlöðupakkann að nýju.

▶ Stillið ryksuguna á sjálfstýringu (sjá notendahandbók ryksugunnar).
- Ef rafhlöðuknúna rafmagnsverkfærið var pegar í gangi skal ganga úr skugga um að slokknað hafi á hleðsluvísi rafhlöðupakkans til pess að hægt sé að koma á tengingu (í einstaka tilvikum getur petta tekið nokkrar sekúndur).
- Ýtið einu sinni á tengihnappinn á ryksugunni eða á fjarstýringunni. Ljósdíóðan á viðbótarmóttakaranum blikkar hægt í bláum lit og ryksugan er tilbúin fyrir tengingu í 60 sekúndur.

Íslenska

Kveikið á rafhlöðuknúna rafmagnsverkfærinu.

Ryksugan fer í gang og rafhlöðup-akkinn er tengdur þar til slökkt er handvirkt á ryksugunni.

Ef annar rafhlöðupakki er tengdur við ryksuguna er tengingin við fyrri rafhlöðupakkann rofinn.

Kveikt/slökké á ryksugunni

Pegar rafhlöðupakkinn hefur verið tengdur við ryksuguna fer hún sjálfkrafa í gang pegar rafhlöðuknúna rafmagns-verkfærið er notað.

Pegar slökkt er á ryksugunni með rafhlöðupakkanum gengur hún áfram í allt að fimmtán sekúndur.

• Ýtið á aflrofa rafhlöðuknúna rafmagnsverkfærisins til pess að kveikja á ryksugunni.
  ▶ Sleppið aflrofa rafhlöðuknúna raf-magnsverkfærisins til pess að slök-kva á ryksugunni.

Tenging rafhlöðupakkans við ryksuguna rofin

Til pess að rjúfa tengingu rafhlöðupakkans við ryksuguna skal gera eitt af eftirfarandi:

• Takið strauminn af ryksugunni
• Setjið rafhlöðupakkann í hleðslutækið
• Tengið annan rafhlöðupakka við ryksuguna

Íslenska

Tenging við fartæki

Tengið rafhlöðupakkann við fartæki með Festool Work-appinu (t.d. til að uppfæra hugbúnað).

▶ Haldið hleðsluhnappinum [1-1] inni par til Bluetooth®-ljósið [1-3] leiftrar í bláum lit. Rafhlöðupakkinn er pá tilbúinn til að tengjast í 60 sekúndur.
▶ Fylgið leiðbeiningunum í Festool Work-appinu til að heimila öruggu tenginguna.

7 Viðhald og umhirða

▶ Haldið tengjunum á rafhlöðupakkanum hreinum.

▶ Haldið loftopunum [1-4] á rafhlöðup- akkanum opnum, því annars skerðist virkni hans.
- Ef rafhlöðupakkinn hættir að virka skal leita til viðurkennds Festool-pjónustuaðila. (www.festool.com/service)

8 Flutningur

Meðfylgjandi Li-lon-rafhlöðupakkar falla undir lagakröfur um hættulegan farm. Notanda ber að kynna sér reglur á hverjum stað áður en flutningur fer fram. Pegar flutningur er á höndum priðja aðila (t.d. flugfraktar eða hrað- flutningapjónustu) parf að uppfylla sér- stakar kröfur. Í pessum tilvikum parf að leita til sérfræðings á sviði hættulegs farms við frágang pakkans. Ekki má

Íslenska

senda rafhlöðupakkann nema að hann sé óskemmdur. Fara skal eftir gildandi reglum um flutning á hverjum stað. Fylgið einnig frekari reglum sem kunna að eiga við í hverju landi fyrir sig.

9 Umhverfisatriði

Pegar úr sér gengnum eða biluðum rafhlöðupökkum er skilað til móttök- ustaða (sjá gildandi reglur) verða peir að vera afhlaðnir, varðir gegn skamm- hlaupi (t.d. með því að einangra skautin með límbandi) og búið að taka þá úr notaða tækinu.

Rafhlöðupakkarnir verða þá endurunnir með skipulegum hætti.

Aðeins í ESB: Samkvæmt Evróputilskipun um rafhlöður og hleðslurafhlöður og innleiðingu hennar í landslög verður að flokka bilaða eða úr sér gengna rafhlöð-upakka/rafhlöður sérstaklega og skila peim til umhverfisvænnar endurvinnslu.

Upplýsingar um móttökustaði fyrir skipulega förgun er að finna á www.festool.com/recycling.

Upplýsingar varðandi REACH:

www.festool.com/reach

10 Almennar upplýsingar

Pegar rafhlöðupakkinn hefur verið tengdur við Festool Work-appið með Bluetooth® og örugga tengingin hefur verið heimiluð tengist rafhlöðupakkinn Festool Work-appinu sjálfkrafa þaðan í frá. Rafhlöðupakkinn sendir þá reglu-

Íslenska

lega stöðuupplýsingar fyrir tækið og rafhlöðupakkann (auðkenni, vinnslust-öðu o.s.frv.) með Bluetooth®.

Vörumerkið Bluetooth® og kennimerkin eru skráð vörumerki í eigu Bluetooth SIG, Inc. og eru notuð af TTS Tooltechnic Systems AG & Co. KG og par með af Festool samkvæmt leyfi.

Í tækinu er flaga sem vistar sjálfkrafa upplýsingar um vélina og notkun hennar. Upplýsingarnar sem eru vistaðar tengjast ekki einstaklingum með beinum hætti.

Hægt er að lesa gögnin þráðlaust með sérstökum tækjum og eru þau eingöngu notuð af Festool við bilanagreiningu, viðgerðir, úrvinnslu ábyrgðarmála sem og við endurbætur og frampróun á tæk- inu. Upplýsingarnar eru ekki notaðar með öðrum hætti – nema með sérstöku samþykki viðskiptavinar.
