PANDUAN PENGGUNA EWS301DX-DWM ELECTROLUX

ID Pemanas Air Listrik dengan Tangki MANUAL BAGI PENGGUNA

DAFTAR ISI

Karakteristik Keamanan ...... I

Prosedur

Pemakaian

Fitur-Fitur

Produk

Data Referensi Teknik ...... 3

Struktur

Produk

Petunjuk

Instalasi

Koneksi

Pipa

Perawatan

●●●●●●●●●●

Koneksi Kelistrikan ...... 6

Isi Kemasan ...... 6

Diagram

Perkabelan ..... 7

Penelusuran Masalah ...... 7

KARAKTERISTIK KEAMANAN

Tekanan masuk maksimum adalah 0,8 MPa.

Peringatan-peringatan berikut harus dipatuhi:

• Bila kabel listrik rusak, kabel hanya boleh diganti oleh Electrolux, agen servisnya, atau orang yang berkualifikasi serupa untuk menghindari risiko.
• Perangkat pelepas tekanan harus dioperasikan secara berkala untuk membuang kerak dan memastikan saluran air tidak tersumbat.
• PERHATIAN: Untuk menghindari risiko karena reset yang tidak diharapkan yang disebabkan matinya pemanas air karena perlindungan termal, saluran listrik ke pemanas air ini tidak boleh menggunakan perangkat saklar eksternal, seperti timer, atau dihubungkan dengan sirkuit yang dinyalakan atau dimatikan oleh perangkat pada jaringan listrik.
• Pemanas air ini dapat digunakan oleh anak-anak berusia 8 tahun atau lebih dan orang-orang yang memiliki kekurangan kemampuan fisik, sensorik, atau mental, atau kurang pengalaman dan pengetahuan, bila kepada mereka telah diberikan petunjuk pengawasan mengenai penggunaan alat ini dengan cara yang aman dan mereka memahami bahaya-bahaya yang terlibat. Anak-anak tidak boleh bermain-main dengan pemanas air. Perawatan dan pembersihan tidak boleh dikerjakan oleh anak-anak tanpa pengawasan.
• Pemanas air listrik ini hanya boleh dipasang menggunakan katup pengaman satu arah pada pipa saluran masuk (indikator biru). Ketika tekanan tangki melampaui 0,8 MPa, katup pengaman akan aktif secara otomatis, air akan terbuang melalui ujung pipa pembuangan (Diagram 1). Pada kondisi apapun, saluran pembuangan ini tidak boleh terhalang.
• Bila air dalam tangki harus dibuang, tutup saluran air masuk terlebih dahulu. Lepaskan sekrup pengunci pada katup pengaman. Angkat tuas plastik (lihat diagram 2) agar air dapat mengalir keluar.

Sekrup pengunci tuas 0,8 MPa Titik pembuangan air ketup

Titik pembuangan air katup pengaman

Posisi membruang air 0,8 MPa

Tuas pembuang air
Diagram 1 Diagram 2

PROSEDUR PEMAKAIAN

• Sebelum pemanas air dialiri listrik, periksalah setiap sambungan pipa untuk memeriksa kebocoran.
• Pastikan tangki sudah terisi penuh dengan air. Bila tidak, elemen pemanas bisa rusak.
• Alirkan listrik ke pemanas air, kemudian setel kenop pengatur temperatur searah jarum jam untuk menaikkan temperatur dan berlawanan jarum jam untuk menurunkan temperatur.
• Pemanas air perlu dinyalakan selama jangka waktu tertentu untuk mencapai temperatur yang diinginkan.
• Selama proses pemanasan, adalah normal bila terjadi sedikit tetesan air pada katup pengaman. Jangan menutup lubang keluaran katup pengaman.
• Sambungkan lubang keluaran ini ke pipa pembuangan. Karena tetesan air bisa muncul dari pipa pembuangan katup pengaman, maka pipa ini harus dijaga tetap terbuka ke udara.
• Katup pengaman harus dioperasikan secara berkala (dianjurkan sekurang-kurangnya setiap enam bulan) untuk membuang endapan kapur dan untuk memastikan bahwa katup tidak tersumbat.

FITUR-FITUR PRODUK

• Profil Unik
• Tangki silikon emas safir yang tahan karat, tahan erosi, dengan efisiensi yang lebih tinggi dan usia pakai lebih lama.
  ● Daya pemanasterukur: 15L: 200W/300W/500W 30L: 300W/500W/800W.

DATA REFERENSI TEKNIK

Volume Terukur 15 L, 30 L
Tegangan Pengenal 22	0 V~ Daya	Pengenal	15 L 500 W
			30 L 800 W
Tekanan Terukur	0,8 MPa	Frekuensi Pengenal	50 Hz
Temperatur Air Terukur	75°C	Efisiensi Pemanasan	>90%
Tingkat Kekedapan Air	PX4 Mode	Struktur	Penyimpanan air tipe tertutup hermetik

STRUKTUR PRODUK

Badan pemanas air Indikator pemanasan Pengatur temperatur Saluran keluar air panas Tutup depan Tombol power Saluran masuk air dingin

Diagram 3

PETUNJUK INSTALASI

• Pekerjaan instalasi kelistrikan dan pipa air hanya boleh dilakukan oleh personil berkualifikasi, dengan mematuhi petunjuk instalasi dan tunduk kepada peraturan otoritas setempat.
• Pemanas air ini harus dipasang sedekat mungkin dengan lokasi pemakaian air panas yang dihasilkannya untuk mengurangi kehilangan panas sepanjang pipa. Untuk memudahkan perawatan, sediakan jarak 50 cm untuk kemudahan akses ke komponen listrik.
• Pemanas air listrik ini harus dipasang pada dinding tembok padat, terutama bila dipasang dekat dengan sumber aliran listrik dan sumber air.
• Harap gunakan aksesori yang disertakan dari pabrik untuk memasang pemanas air ini.
• Sebelum menentukan posisi baut, pastikan posisi pemanas air lebih dari 200 mm dari tanah atau loteng. Hal ini menyediakan jarak yang cukup bila diperlukan perawatan.

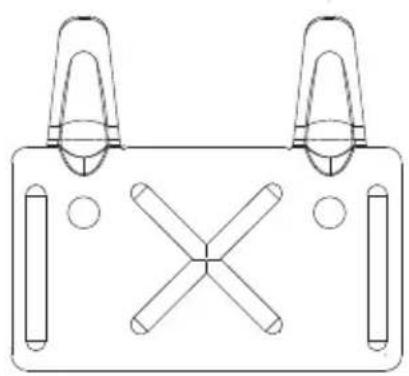

• Metode perakitan: Setelah memilih posisi pemasangan yang sesuai, gunakan baut kembang untuk mengunci plat penggantung dengan kokoh, kemudian gantungkan pemanas air. (Diagram 4)

3 → Selang pembuangan

Tandai posisi lubang pada dinding dan buat lubang dengan bor. dinding dinding

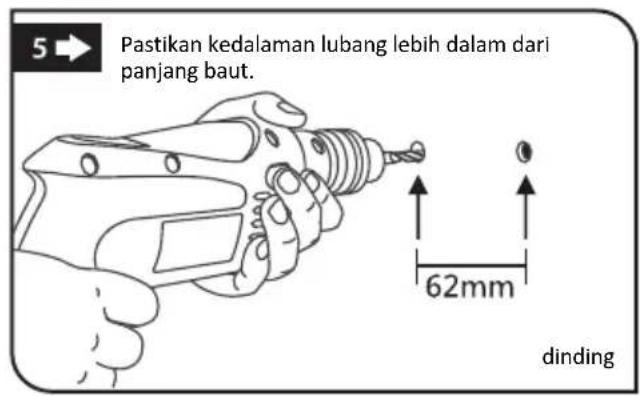

5 → Pastikan kedalaman lubang lebih dalam dari panjang baut. 62mm dinding

6 → Pasang kedua baut dengan braket dudukan menggunakan ring dan mur yang tersedia.

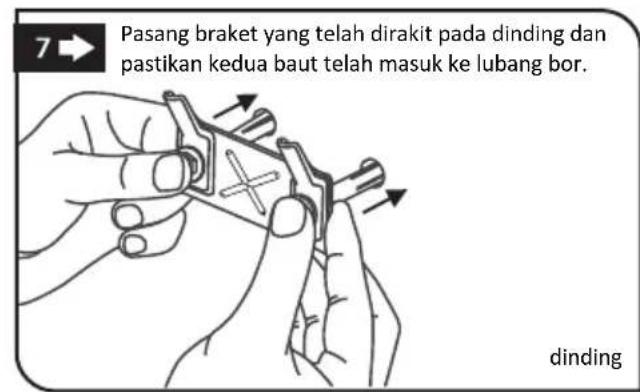

8 → Ketuk braket yang sudah dimasukkan ke lubang bor menggunakan palu seperti pada gambar. dinding

10→ Pastikan braket telah terpasang dengan baik (rata dengan dinding dan terpasang erat seperti ditunjukkan pada gambar). dinding

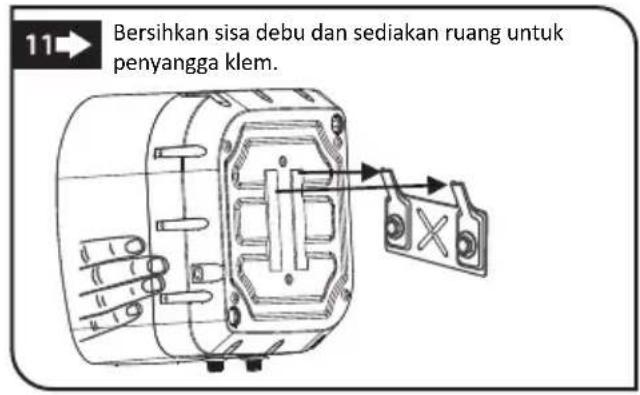

11→ Bersihkan sisa debu dan sediakan ruang untuk penyangga klem.

12→ Pasang pemanas air pada braket dudukan. Pastikan pemanas air menempel pada dinding tanpa ada celah. 100mm

KONEKSI PIPA

• Semua pipa memiliki ulir BSP 1/2". Belitkan isolasi pipa pada ulir pipa air masuk (bertanda biru).
• Pasang katup pengaman pada pipa masuk dan kemudian sambungkan ke saluran pipa pasokan air dingin.
• Pasang pipa pembuang air pada katup pengaman untuk membuang air yang keluar (saluran sambungan pipa pembuangan - diagram 5).
• Pasang pipa pembuangan selalu mengarah turun dan dilingkungan bebas dari kebekuan.
• Pasang pipa air panas (bertanda merah) pada pipa air keluar.
• Jangan mengencangkan katup pengaman dan semua sambungan pipa terlalu kencang karena dapat menyebabkan kerusakan pada sambungan.
• Pastikan semua pipa sudah bersih sebelum memasang keran atau shower (pancuran air).

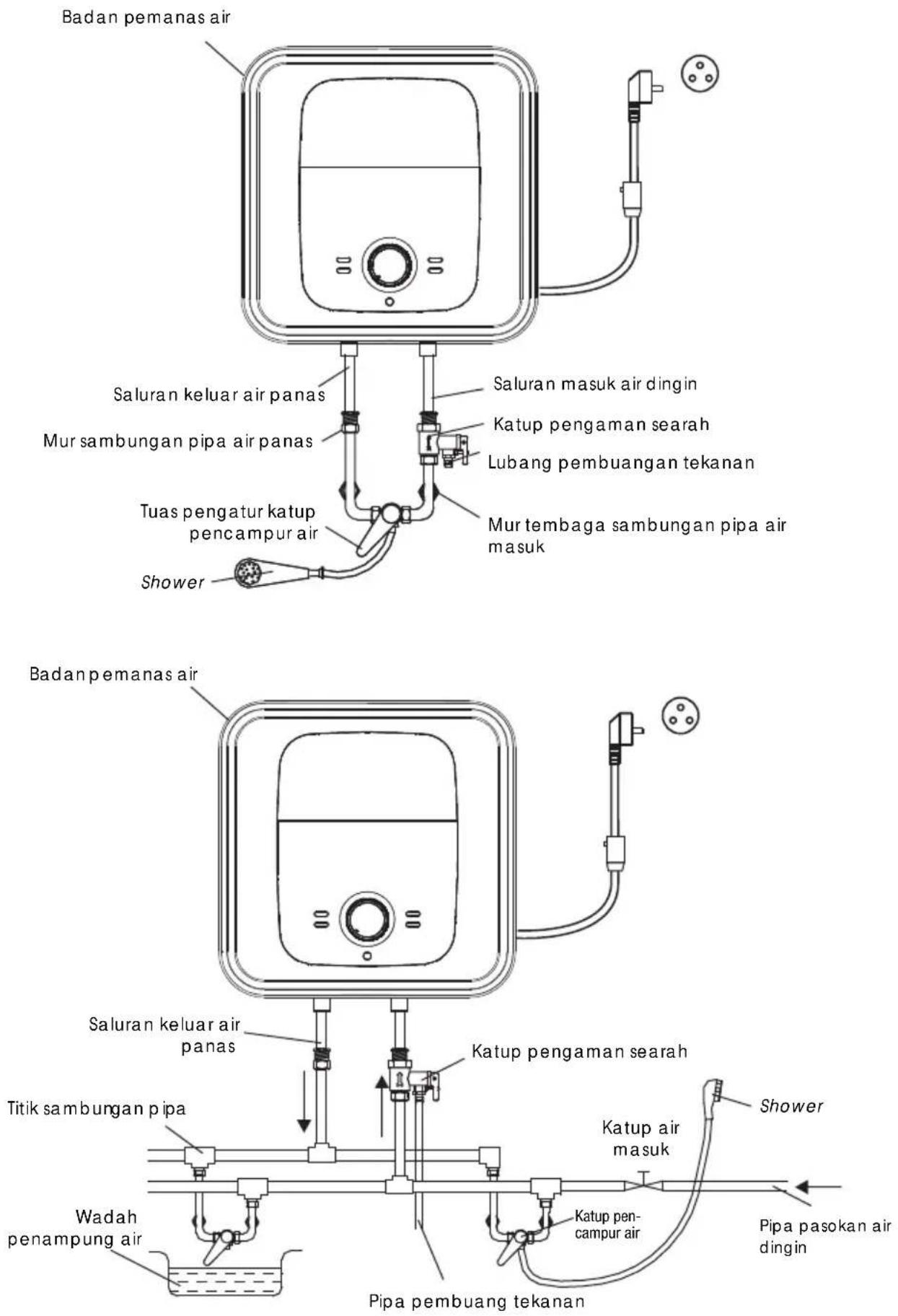

Diagram 5

Badan pemanas air Saluran keluar air panas Mur sambungan pipa air panas Tuas pengatur katup pencampur air Shower Saluran masuk air dingin Katup pengaman searah Lubang pembuangan tekanan Mur tembaga sambungan pipa air masuk Badan pemanas air Saluran keluar air panas Titik sambungan pipa Wadah penampung air Pipa pembuang tekanan Katup pengaman searah Katup air masuk Shower Katup pen- campur air Pipa pasokan air dingin

PERAWATAN

• Semua tindakan perawatan hanya boleh dilakukan oleh personil berkualifikasi.
• Sebelum menghubungi layanan konsumen, pastikan masalah yang terjadi tidak disebabkan oleh kekurangan air.
• Untuk membuang air dari tangki dengan tuntas, lepaskan katup pengaman dari pemanas air. Sebelum melepaskan katup, aliran listrik ke pemanas air harus dimatikan sehingga tangki menjadi dingin (sambungan air keluar juga harus dilepaskan).

KONEKSI KELISTRIKAN

• Koneksi kelistrikan hanya boleh dilakukan oleh teknisi listrik berkualifikasi.
• Catu daya listrik harus disambungkan langsung ke konektor yang disertakan yang dilengkapi kabel tanah. Kabel tanah tersebut harus berwarna hijau /kuning dan terpasang pada terminal yang bertanda simbol ⏚.
• Sambungan kelistrikan pemanas air ke catu daya listrik harus berada pada tempat yang tidak dapat dijangkau oleh pengguna shower.
• Semua perkabelan harus mematuhi peraturan setempat. Bila Anda ragu, hubungi teknisi listrik berkualifikasi.

Catatan: Semua koneksi pipa harus diselesaikan terlebih dahulu sebelum melakukan koneksi listrik. Isilah tangki dengan air dan nyalakan keran untuk membuang air dari tangki hingga semua udara telah terbuang. Nyalakan aliran listrik ke pemanas air setelah tangki penuh.

Catatan: Jangan menggunakan adaptor cabang dan kabel tambahan.

ISI KEMASAN

No.	Nama Satuan (unit)
1	Pemanas air listrik dengan tangki	1
2	Manual bagi pengguna	1
3	Baut kembang	2
4	Katup pengaman	1
5	Plat penggantung 1
6	Pipa pembuangan 1

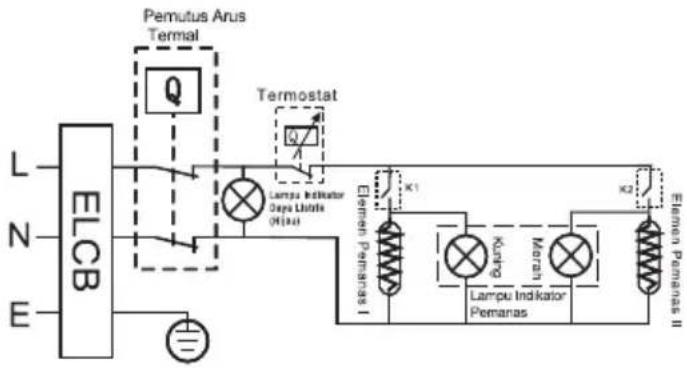

DIAGRAM PERKABELAN

PENELUSURAN MASALAH

Gejala Penyebab Solusi
Lampu indikator tidak menyala.	1. Aliran listrik tidak terhubung atau tidak tersambung dengan baik.2. Indikator rusak.3. Sensor panas lebih aktif.	Hubungilah teknisi profesional untuk memeriksa kabel listrik dan indikator.
Temperatur air tidak cukup hangat.	1. Elemen pemanas rusak.2. Pengatur temperatur bermasalah.3. Tidak ada aliran listrik ke pemanas air.	1. Hubungi layanan pelanggan untuk mengganti elemen pemanas.2. Hubungi pusat layanan pelanggan untuk perbaikan.3. Periksa aliran listrik.
Air tidak keluar dari keran air.	1. Katup air induk di rumah tidak dibuka.	1. Buka katup aliran air.
Kebocoran air 1. Kebo	coran dari sambungan pipa-pipa.2. Kebocoran pada gasket.	1. Kencangkan sambungan pipa.2. Kencangkan elemen atau ganti gasket.
Sekring tetap jatuh. 1.	Hubung singkat elemen pemanas.	1. Ganti elemen pemanas.
