PANDUAN PENGGUNA MTWE80 MIDEA

Gunakan seluruh petunjuk dan penjelasan instalasi sebelum digunakan. Ikuti petunjuknya dengan cermat. Simpan petunjuk pengoperasian untuk digunakan nanti. Jika peralatan tersebut dijual atau diwariskan pastikan pemilik baru selalu menerima petunjuk pengoperasian itu.

www.midea.com

MODEL: MTEW70-BL MTEW80-BL MTEW70-RD MTEW80-RD

PETUNJUK KESELAMATAN

■ Tindakan Pengamanan ....2

PEMASANGAN

■ Deskripsi Produk....5
■ Membongkar Mesin Cuci ....5
■ Area Pemasangan....6
■ Mengubah Posisi Selang Pembuangan....6

PENGOPERASIAN

■ Panel Kontrol ....7
■ Persiapan Sebelum Mencuci ....7
■ Mencuci 8
■ Mengeringkan....8
■ Lihat Tabel Berikut Untuk Memilih Waktu Pengeringan ....8
■ Referensi Kuantitas Cucian....8
■ Volume Cucian dan Referensi Dosis Deterjen .....9
■ Fungsi Khusus 10

PERAWATAN

■ Pembersihan dan Perawatan....11
■ Membersihkan Kabinet ....11
■ Membersihkan Filter Saluran Masuk ....11
■ Perlindungan Anti Beku 11
■ Penyelesaian Masalah .... 12
■ Spesifikasi Teknis 13

Tindakan Pengamanan

Demi keselamatan Anda, informasi dalam panduan ini harus diikuti untuk meminimalkan risiko kebakaran atau ledakan, sengatan listrik, atau untuk mencegah kerusakan properti, cedera diri, atau hilangnya nyawa.

Alat ini tidak dimaksudkan untuk digunakan oleh orang (termasuk anak-anak) dengan keterbatasan fisik, indera atau kemampuan mental, atau kurang pengalaman dan pengetahuan, kecuali mereka telah diberi pengawasan atau instruksi mengenai penggunaan alat oleh orang yang bertanggung jawab atas keselamatan mereka. Anak-anak harus diawasi untuk memastikan bahwa mereka tidak bermain-main dengan alat ini. Jika kabel suplai rusak, kabel harus diganti oleh pabrikan, agen servisnya, atau orang yang berkualifikasi serupa untuk menghindari bahaya. Setel selang baru yang disertakan dengan alat harus digunakan dan set selang lama tidak boleh digunakan kembali.

Alat ini dimaksudkan untuk digunakan di rumah tangga dan aplikasi serupa seperti:

• area dapur staf di toko, kantor, dan lingkungan kerja lainnya;
- rumah pertanian;
• oleh klien di hotel, motel, dan lingkungan tipe tempat tinggal lainnya;
• lingkungan jenis tempat tidur dan sarapan;

Model	Kapasitas Cuci	Kapasitas Mengeringkan	Tekanan Air Maksimum
MTEW70-BLMTEW70-RD	7.0 kg	4.6kg	0.02-0.6MPa
MTEW80-BLMTEW80-RD	8.0 kg	4.6kg	0.02-0.6MPa

Penjelasan Simbol:

Peringatan!

Kombinasi simbol dan kata sinyal ini menunjukkan situasi yang berpotensi berbahaya yang dapat mengakibatkan kematian atau cedera serius kecuali jika dihindari.

Perhatian!

Kombinasi simbol dan kata sinyal ini menunjukkan situasi yang berpotensi berbahaya yang dapat mengakibatkan cedera ringan atau ringan atau kerusakan pada properti dan lingkungan.

Catatan!

Kombinasi simbol dan kata sinyal ini menunjukkan situasi yang berpotensi berbahaya yang dapat mengakibatkan cedera ringan atau ringan.

Jangan membongkar mesin sendiri.

Dilarang Membongkar

Alat ini hanya untuk penggunaan di dalam ruangan. Jangan memasang mesin di lingkungan yang lembab atau hujan untuk menghindari sengatan listrik, kebakaran, kegagalan mesin, atau deformasi.

Jangan menyemprotkan air langsung ke mesin.

Jangan letakkan bahan yang mudah terbakar seperti lilin yang menyala, dupa nyamuk, rokok, dll. atau sumber pemanas seperti kompor listrik, calorifier dll pada mesin.

Jangan biarkan bayi duduk di atasnya atau meletakkan benda berat di atasnya.

Jangan mencuci pakaian yang terkena noda minyak tanah, bensin, alkohol, dan bahan mudah terbakar lainnya. Jangan mencuci jas hujan, jas hujan atau pakaian sejenis.

Pastikan selang saluran masuk air terhubung dan keran dibuka sebelum dicuci.

Jangan melebihi ketinggian air maksimum untuk menghindari air meluap dan kegagalan mesin.

Jangan biarkan bayi memanjat ke mesin atau bermain di dekat bak yang mengalir untuk menghindari kecelakaan.

Jangan memasukkan tangan ke dalam bak sebelum berhenti mengalir.

Untuk menghindari sengatan listrik akibat kebocoran listrik, harap sambungkan kabel ground steker dengan benar.

Bersihkan steker dari kotoran dan debu sesering mungkin untuk mencegah kontak yang buruk dengan catu daya

Jangan memasukkan atau mencabut steker dengan tangan basah untuk menghindari sengatan listrik.

Jangan mengganti kabel listrik sendiri.

Jika kabel suplai rusak, kabel tersebut harus diganti oleh pabrikan, agen servisnya atau orang yang memiliki kualifikasi serupa untuk menghindari bahaya.

Masukkan steker dengan erat saat digunakan. Cabut steker dari soket setelah digunakan.

Jangan menarik kabel saat mencabut steker.

- Bagan lini produk hanya untuk referensi, silakan merujuk ke produk nyata sebagai standar.

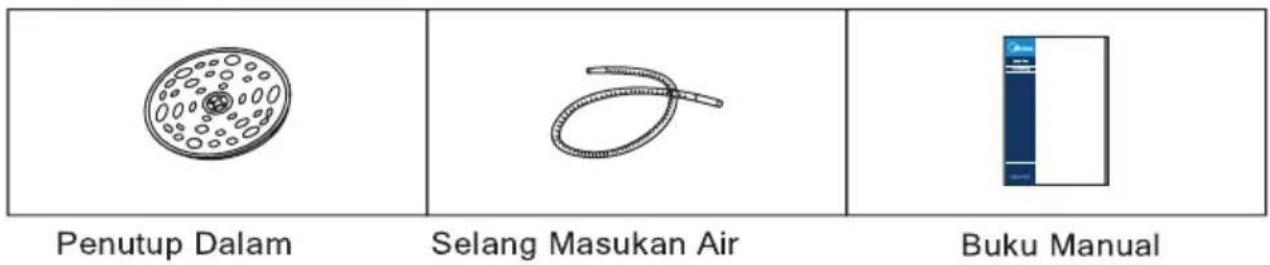

Aksesori

Penutup Dalam Selang Masukan Air Buku Manual

■ Membongkar Mesin Cuci

Peringatan!

• Bahan kemasan (misalnya Film, Styrofoam) dapat berbahaya bagi anak-anak.

• Ada risiko mati lemas! Jauhkan semua kemasan dari jangkauan anak-anak.

• Lepaskan kotak kardus dan kemasan styrofoam.

• . Angkat mesin cuci dan lepaskan kemasan dasar.
• Lepaskan selotape yang menahan kabel catu daya dan selang pembuangan
• Lepaskan selang saluran masuk dari drum.

• Stabilitas penting untuk mencegah produk bergerak!
• Pastikan produk tidak menindih kabel listrik.

Sebelum memasang mesin, lokasi yang dicirikan sebagai berikut harus dipilih:

1. Kaku, kering, permukaan rata dan Hindari sinar matahari langsung
2. Ventilasi yang cukup, Suhu kamar di atas 0°C
3. Jauhkan dari sumber panas seperti batu bara atau gas.

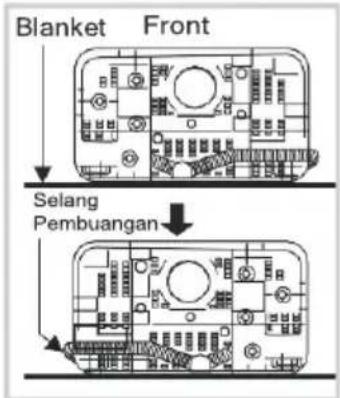

■ Mengubah Posisi Selang Pembuangan

Posisi pemasangan selang pembuangan bekas pabrik terletak di sisi putaran. Menurut situs pemasangan, selang pembuangan juga dapat dipasang di sisi mesin cuci. Metodenya adalah sebagai berikut:

1. Cabut kabel daya dan kosongkan air di selang pembuangan sepenuhnya.
2. Sebarkan selembar kain lembut di lantai (misalnya selimut) dan letakkan mesin cuci di atasnya dengan lembut.
3. Keluarkan selang pembuangan dari gesper di sisi putaran, dan masukkan ke dalam gesper di sisi cuci.
4. Gantung kit selang pembuangan.

Blanket Front Selang Pembuangan

Ada dua sistem pembuangan:

1. Untuk sistem pembuangan bawah

Kurang dari 3m

Kurang dan 15cm

Penampung Air

2. Untuk sistem pembuangan atas

• Jangan menekuk atau memanjangkan selang pembuangan.
• Posisikan selang pembuangan dengan benar, jika tidak, kerusakan dapat terjadi akibat kebocoran air.
• Jika selang pembuangan terlalu panjang, jangan paksa masuk ke dalam mesin karena akan menimbulkan suara yang tidak normal.

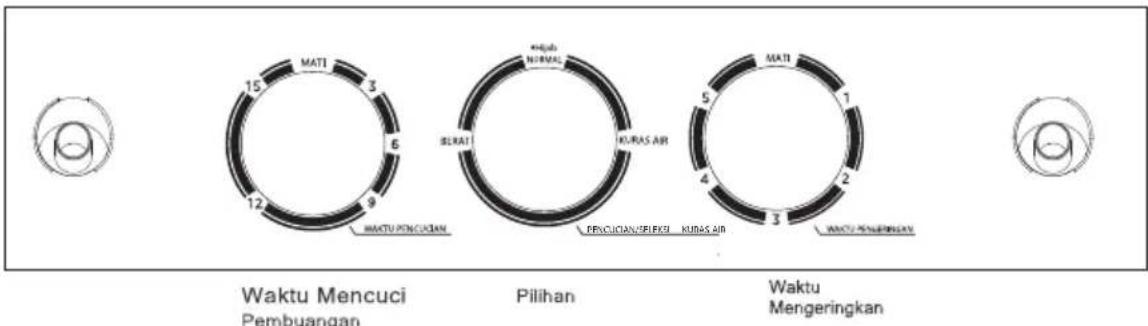

Panel Kontrol

Catatan!

- Bagan lini produk hanya untuk referensi, silakan merujuk ke produk nyata sebagai standar.

• Waktu Pencucian: untuk memilih waktu pencucian yang diperlukan..
• Waktu Pengeringan: digunakan untuk memilih waktu pengeringan yang diperlukan.
• Pencucian/Seleksi Kuras Air : Untuk mencuci atau membilas, pilih "Normal" atau "Berat". Untuk menguras, pilih "Kuras Air"
  • Water inlet digunakan untuk memasukkan air

■ Persiapan Sebelum Mencuci

Peringatan!

• Gradien maksimum dari permukaan penyangga untuk mesin cuci tidak boleh melebihi 2º.
• Jangan meruntuhkan kabel listrik dan komponen di dalam mesin sendiri.
• Ada lubang di bagian dasar untuk ventilasi. Lubang-lubang ini tidak boleh terhalang oleh benda asing (karpet, dll).
• Jangan sekali-kali menghubungkan kabel arde dengan kabel hidup, karena dapat menyebabkan sengatan listrik.
• Pastikan tidak ada benda seperti koin, jepit rambut, lumpur atau pasir di dalam saku.
  • Tali harus diikat terlebih dahulu untuk mencegah belitan.
• Pakaian dapat diklasifikasikan untuk dicuci menurut tekstur, tingkat kekotoran dan warnanya.
• Untuk pakaian yang berukuran kecil (misalnya stoking) atau pakaian berbulu, masukkan ke dalam jaring nilon untuk dicuci.

Sambungkan

Buka pintunya, tambahkan deterjen

Tutup keran setelah level air tercapai

Pilih program

Pilih waktu mencuci untuk mulai mencuci

Buang air

■ Mengeringkan

Pasang penutup putaran bagian dalam pada cucian. Pastikan penutup putaran bagian dalam ditempatkan secara horizontal.

Penutup Putan/mengar-ingkan Penutup Pengaman

Tutup penutup pengaman dan penutup putar.

■ Lihat tabel berikut untuk memilih waktu pengeringan

Bahan Cuci	Sutra	Baju Ringan (berserat/ campuran)	Pakaian rajut (berserat)	Pakaian dalam (katun)	Slipover (katun/linen)	Selimut handuk (katun)
Waktu Berputar	Sekitar 50 Detik	Sekitar 1 menit	Sekitar 1-2 menit	Sekitar 2-3 menit	Sekitar 3-4 menit	Sekitar 5 menit

■ Referensi kuantitas cucian

Kapasitas\Cucian	Shirtsekitar 500 g	Baju Seragamsekitar 650 g	Jeanssekitar 900g	Jaketsekitar 1600 g
2.0kg	sekitar 4 pcs.	sekitar 3 pcs.	sekitar 2 pcs.	sekitar 1 pcs.
3.0kg	sekitar 6 pcs.	sekitar 4 pcs.	sekitar 3 pcs.	sekitar 1 pcs.
3.6kg	sekitar 7 pcs.	sekitar 5 pcs.	sekitar 4 pcs.	sekitar 2 pcs.
4.6kg	sekitar 9 pcs.	sekitar 6 pcs.	sekitar 5 pcs.	sekitar 2 pcs.
5.0kg	sekitar 10 pcs.	sekitar 7 pcs.	sekitar 5 pcs.	sekitar 3 pcs.
5.5kg	sekitar 11 pcs.	sekitar 8 pcs.	sekitar 6 pcs.	sekitar 3 pcs.
6.0kg	sekitar 12 pcs.	sekitar 9 pcs.	sekitar 6 pcs.	sekitar 3 pcs.
7.0kg	sekitar14 pcs.	sekitar 10 pcs.	sekitar 7 pcs.	sekitar 4 pcs.
7.5kg	sekitar 15 pcs.	sekitar 11 pcs.	sekitar 8 pcs.	sekitar 4 pcs.
8.0kg	sekitar 16 pcs.	sekitar 11 pcs.	sekitar 8 pcs.	sekitar 4 pcs.
8.5kg	sekitar 17 pcs.	sekitar 12 pcs.	sekitar 9 pcs.	sekitar 5 pcs.
10.0kg	sekitar 20 pcs.	sekitar 15 pcs.	sekitar 10 pcs.	sekitar 6 pcs.
12.0kg	sekitar 24 pcs.	sekitar 18 pcs.	sekitar 13 pcs.	sekitar 7 pcs.
......	......	......	......	......

Kapasitas 7.0 kg

Tipe Kain	Kapasitas Mencuci (kg)	Level Air	Aliran Air	Waktu Mencuci (menit)	Jumlah Deterjen (g)
Sitetis, sutera	0-3.0	Rendah	Normal	3	sekitar 39
Kain lembut	3.0-5.0	Sedang		3-5	sekitar 51
Katun atau linen	0-5.05.0-7.0	Sedang Tinggi	Normal	77-10	sekitar 51sekitar 59
Kain sangat kotor	0-5.05.0-7.0	Tinggi Sedang	Berat	1010-35(rendam 20)	sekitar 51sekitar 59

Kapasitas 8.0kg

Tipe Kain	Kapasitas Mencuci (kg)	Level Air	Aliran Air	Waktu Mencuci (menit)	Jumlah Deterjen (g)
Sitetis, sutera	0-3.0	Rendah	Normal	3	sekitar 39
Kain lembut	3.0-5.0	Sedang		3-5	sekitar 51
Katun atau linen	0-5.05.0-8.0	Sedang Tinggi	Normal	77-10	sekitar 51sekitar 59
Kain sangat kotor	0-5.05.0-8.0	Tinggi Sedang	Berat	1010-35(rendam 20)	sekitar 51sekitar 59

■ Fungsi Khusus

Hanya untuk mesin cuci yang memiliki fungsi ini

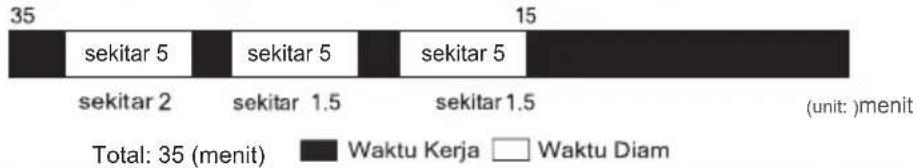

Fungsi Merendam

Untuk pakaian yang bernoda parah, pencucian rendam berguna untuk mendapatkan hasil pencucian yang lebih baik. 15-35 menit waktu pencucian untuk pencucian rendam: (gambarkan sebagai berikut):

Fungsi Bel

Fungsi bel adalah sebagai alarm selesainya pencucian, dan berguna untuk mengontrol proses pencucian. Bel akan membunyikan alarm selesainya pencucian.

■ Pembersihan dan Perawatan

Peringatan!

- Sebelum perawatan dimulai, cabut steker mesin dan tutup keran.

■ Membersihkan Kabinet

Perawatan yang tepat pada mesin cuci dapat memperpanjang umur kerjanya. Permukaan dapat dibersihkan dengan Deterjen encer netral non-abrasif bila perlu. Jika air meluap, gunakan kain basah untuk segera menyekanya. Tidak diperbolehkan menggunakan benda tajam.

Catatan!

- Asam format dan pelarutnya yang diencerkan atau yang setara dilarang digunakan, seperti alkohol, pelarut atau produk kimia, dll.

■ Membersihkan filter saluran masuk

Catatan!

- Filter saluran masuk harus dibersihkan saat airnya kurang.

Filter Serat Bersih

1. Tekan kepala tombol, dan tarik keluar filter serat.
2. Balikkan jaring filter ke luar, dan bilas dengan air.
3. Setelah memasukkan cakar, tekan tombol untuk memasukkannya ke tempatnya.
4. Bunyi "klik" berarti pemasangan yang benar.

Untuk mencegah pembekuan:

1. Matikan keran air, lepaskan selang saluran masuk air dan kosongkan air di dalam selang saluran masuk air sepenuhnya.
2. Letakkan selang pembuangan dan putar kenop pemilih pembuangan ke posisi "Tiriskan" untuk mengosongkan air di dalam bak.

Jika air membeku, lakukan langkah-langkah berikut:

1. Masukkan selang saluran masuk air ke dalam air hangat sekitar 50.
2. Simpan sekitar 2 liter air hangat di bawah 50°C dalam bak cuci selama sekitar 10 menit dan kemudian letakkan selang pembuangan dan putar kenop pemilih saluran pembuangan ke posisi "Tiriskan"

1. Pasang selang saluran masuk air dan nyalakan keran air untuk memastikan pengisian dan pengurasan air berfungsi dengan baik.

■ Pengoperasian saat benda terjatuh ke bagian luar tabung pengering

1. Lepaskan semua sekrup pada rangka dengan obeng dan kendurkan konektor.
2. Tarik bingkai dengan kedua tangan dan putar ke belakang.
3. Keluarkan pakaian yang dijatuhkan ke bagian luar bak pengering.
4. Kencangkan konektor. Tekan bingkai untuk setel ulang dan kencangkan sekrup.

Jika terjadi gejala berikut, silakan cabut steker listrik dan lakukan pemeriksaan berikut:

Gejala	Alasan
Mesin cuci tidak berfungsi	Periksa aliran listrik apakah dalam kondisi baik.Periksa kabel dan soket apakah sudah terpasang sempurna.Periksa apakah kenop pengatur waktu cuci atau kenop pengatur waktu putar tidak dalam posisi "0".
Selang Pembuang Tidak Berfungsi	Periksa apakah selang pembuangan tidak diletakkan terlalu tinggi..Periksa apakah selang pembuangan tidak membekuPeriksa apakah selang pembuangan tidak terhalang oleh benda asing..
Terdengar Suara Abnormal	Pastikan tidak ada koin atau benda asing lainnya yang jatuh ke dalam bak cuci.
Terdengar suara tidak normal dan ada getaran hebat Ketika mesin bekerja	Periksa apakah mesin cuci diletakkan di atas lantai yang rata dan stabil.Periksa apakah pakaian terdistribusi secara merata di dalam tabung pengering.Pastikan tidak ada bahan pencuci atau kotoran berbusa dijatuhkan ke bagian luar tabung pengering

△Mesin cuci tidak boleh digunakan oleh anak-anak atau orang dengan cacat fisik/mental atau orang yang kurang pengetahuan/pengalaman, kecuali melalui pengawasan pihak lain.
△Aksesories selang yang diberikan harus digunakan (jangan menggunakan selang lama/bekas).
△Jika terjadi getaran kuat saat proses pemerasan cucian, buka tutup luar segera. Pastikan mesin cuci ditaruh pada lantai yang datar dan atur cucian dalam tabung secara merata.
△Jika melakukan proses pemerasan dan pembuangan air secara bersamaan, maka proses pemerasan dilakukan 1 menit sebelum membuang air.
△Jangan mencuci atau memeras pakaian anti air atau pakaian yang mudah mengembang untuk menghindari kerusakan pada pakaian atau mesin cuci.

Spesifikasi Teknis

Catu Daya	Tekanan Air Maksimum				Waktu Maksimum		Level Kebisingan
220V~,50Hz	0.02-0.6MPa				Mencuci:15 min Mengeringkan 5 min.		65/72 dB (A)
Model	Kapasitas Cuci		Daya Listrik		Ukuran W*D*H(mm)	Volume Air H:/M:/L:(L)		Berat Bersih
	Cuci	Kering kan	Cuci	Kering kan
MTEW70-BLMTEW70-RD	7.0kg	4.6kg	340W	135W	761*448*885	H:59 M:51 L:39		19.0kg
MTEW80-BLMTEW80-RD	8.0kg	4.6kg	340W	135W	761*448*885	H:59 M:51 L:39		19.0kg
