PANDUAN PENGGUNA UHF-6200HL GEMINI

ATTENTION: Cet appareil répond aux certifications FCC lorsqu'il est connecte a d'autres appareils a l'aide de cordons blindes. Afin de prévenir tout risque de parasites électromagnétiques avec un peste radio ou TV, veuillez utiliser des cordons blindes.

Le point d'exclamation situé dans un triangle est destine a attirer votre attention durant l'utilisation de votre appareil ou d'un entretien périodique de ce dernier. Vous en trouverez plusieurs dans le mode d'emploi de l'appareil.

LIRE LES INSTRUCTIONS: Toutes les instructions et consignes d'utilisation doivent être lues avant l'utilisation de l'appareil.

CONSERVEZ LES INSTRUCTIONS: Nous vous recommandons de conserver les instructions et consignes d'utilisation en cas de nécessité ultérieure.

RESPECT DES CONDITIONS D'UTILISATION: Nous vous recommandons de respecter les instructions d'utilisation.

SUIVRE LES INSTRUCTIONS D'UTIUSATION: Nous vous recommandons de respecter la chronologie des instructions d'utilisation.

NETIOYAGE: L'appareil doit être nettoyé avec un chiffon légèrement humide. Ne pas utiliser de produits chimiques corrosifs & volatiles (cire, essence, insecticide) afin de ne pas endommager l'appareil.

CORDON: Ne pas utiliser de cordons non préconisés par le fabricant afin de ne pas endommager l'appareil.

EAU & HUMIOITE: Ne pas utiliser l'appareil a proximité d'une source d'eau (cuisine, salle de bain, lavabo ...), ni dans un endroit sujet à l'humidité (piscine...)

ACCESSOIRES: Ne pas installer cet appareil sur un support ou dans un endroit instable. L'appareil pourrait tomber au risque de blesser une personne et être endommagé. Veiller à utiliser des accessoires (pied, support, crochet...) recommandés par le fouisseur ou vendu avec l'appareil. Tout montage ou installation doit respecter les instructions du fabricant et utiliser des accessoires d'installation recommandes par le fabricant.

TRANSPORT SUR CHARIOT: Tout produit installe sur un chariot doit être manipule avec précaution. Un déplacement brusque ou trop rapide sur une surface non plane pourrait entrainer la chute de l'ensemble et endommager l'appareil. Voir Figure A.

VENTILATION: les ouvertures et ouies d'a9ration situées sur l'appareil permanent une ventilation optimale de ce damier afin d'éviter toute surchauffe. Ces ouvertures ne doivent jamais être obstruées. Ne pas placer l'appareil sur un support souple risquant de bloquer les ouies d'aération (lit, sofa, canapé...). Si l'appareil est intégré dans une installation ou dans un rack, veillez à la ventilation et consultez le fabricant pour toute information complémentaire.

ALIMENTATION: Veillez à respecter la tension d'alimentation située au dos de l'appareil. Si vous n'êtes pas certain de la tension d'utilisation dans votre pays, contactez votre revendeur.

EMPLACEMENT: Veillez à installer l'appareil sur un support stable.

PERIODE DE NON UTILISATION: Débranchez le cordon d'alimentation de l'appareil en cas de non utilisation prolongée.

MISE A LA TERRE:

Fig. A

Si l'appareil est équipé d'une alimentation a courant alternatif (prise possédant un contact plus large que l'autre), celle-ci se connectera correctement à la prise uniquement si vous respectez le sens de branchement. Il s'agit là d'une mesure de sécurité. Si vous n'arrivez pas à insérer la fiche dans la prise, inversez la fiche. Si vous ne pouvez toujours pas insérer cette dernière, contactez un électricien afin de remplacer votre prise étrique qui est obsolète. Veillez à respecter cette consigne
Si l'appareil est équipes d'une fiche d'alimentation avec terre, veillez a la connecter à une prise électrique équipée d'une connexion à la terre. Il s'agit d'une mesure de sécurité. Si vous ne pouvez insérer la fiche dans la prise électrique, contactez un électricien afin de remplacer votre prise électrique qui obsolète. Il est important de respecter cette mesure de sécurité.

INSTALLATION DU CORDON D'ALIMENTATION: Les cordons d'alimentation doivent être dérouliés et rangés proprement afin d'éviter de se prendre les pieds dedans, en particulier les cordons relies aux prises électriques

ANTENNE EXTERIEURE: Si vous reliez votre appareil à une antenne ou un câble extérieur, assurez-vous de la présence d'une connexion à la terre afin d'éviter les surtensions et les décharges d'électricité statique. L'article 810 du National Electrical Code, ANSI/NFPAS 70, précise toutes les information nécessaires afin d'effectuer correctement le branchement à la terre du pylône ou de la structure porteuse, la connexion du câble à l'antenne de décharge, dimensions des connecteurs de mise à la terre du pylône ou de la structure porteuse, la connexion du câble à l'antenne de décharge, dimensions des connecteurs de mise à la terre, connexions des électrodes, consignes de mise à la terre des électrodes. Voir Schéma B.

ORAGE/FOUDRE: En cas d'orage et de non utilisation prolongée, débranchez le cordon d'alimentation, le câble d'antenne et les cordons audio. Ceci afin d'éviter les dégâts occasionnés par la foudre et les surcharges éclectiques.

LIGNES ELECTRIQUES: Une antenne extérieure ne doit pas être située à proximité immédiate de lignes électriques et/ou d'un transformateur électrique, afin de ne pas tomber dessus en cas de chute. Lors de l'installation d'une antenne extérieure, veillez à éviter tout contact avec des lignes électriques : tout contact peut être fatal.

SURCHARGE: Ne surchargez pas les prises électriques, blocs multiprises & rallonges en y connectant trop d'appareils. Ceci afin d'éviter tout risque de surcharge électrique ou d'incendie (Surchauffe).

INSERTION D'OBJET & DE LIQUIDE: N'insérez pas d'objets dans les fentes ou ouvertures de l'appareil afin d'éviter tout risque de choc électrique et d'incendie. Ne jamais renverser de liquide sur l'appareil.

SERVICE APRES VENTE: N'essayez pas de réparer cet appareil ; en l'ouvrant ou en le démontant afin d'éviter tout risque de choc électrique. En cas de problème, veuillez prendre contact avec votre revendeur.

PANNEISITUATION NECESSITANT UN RETOUR EN SAV: Débranchez l'appareil de la prise électrique, remettez le dans son emballage d'origine et contactez votre revendeur en tenant compte des situations suivantes:

• Lorsque le cordon d'alimentation est endommagé.
• Si un liquide a été renversé dessus.
• Si l'appareil a été exposé à la pluie.
Si l'appareil ne fonctionne pas correctement malgré le respect des instructions d'utilisation. Ajustez uniquement las réglages préconisés dans le mode d'emploi, toute manipulation ou réglage non conseillés dans ce dernier peut endommager l'appareil et procurer plus de travail en cas d'intervention SAV afin de remettre l'appareil en état de marche.

PIECES DE RECHANGE: Lorsque vous avez besoin de remplacer des pièces de l'appareil, veillez à utiliser des pièces d'origine ou possédant des caractéristiques identiques. L'utilisation de pièces non autorisées peut endommager l'appareil : surchauffe, court-circuit, choc électrique...

CONTROLE DE SECURITE: Avant de récupérer votre appareil, assurez vous que le SAV a effectué tous les contrôles de sécurité nécessaires afin de vous restituer un appareil en état de marche.

INSTALLATION AU PLAFOUND OU SUR UN MUR: Ce type d'installation des déconseillé.

CHALEUR: Veillez à installer l'appareil loin de toute source de chaleur telle que radiateur, réchaud ou tout autre appareil produisant de la chaleur. Recyclage : Cet appareil ne doit pas être considéré comme un déchet domestique à usage unique. Vous devez la déposer dans un point de collecte destiné au recyclage des appareils électroniques et électroménagers. Ainsi vous préserver l'environnement et évitera les problèmes de santé publique vis à vis de conséquences négatives; liées à leur dépôt t dans un endroit non approprié. Le recyclage contribue à préserver les ressources naturelles. Pour plus d'informations sur les conditions de recyclage de l'appareil, veuillez contacter les autorités de votre pays, les institutions locales ou votre revendeur.

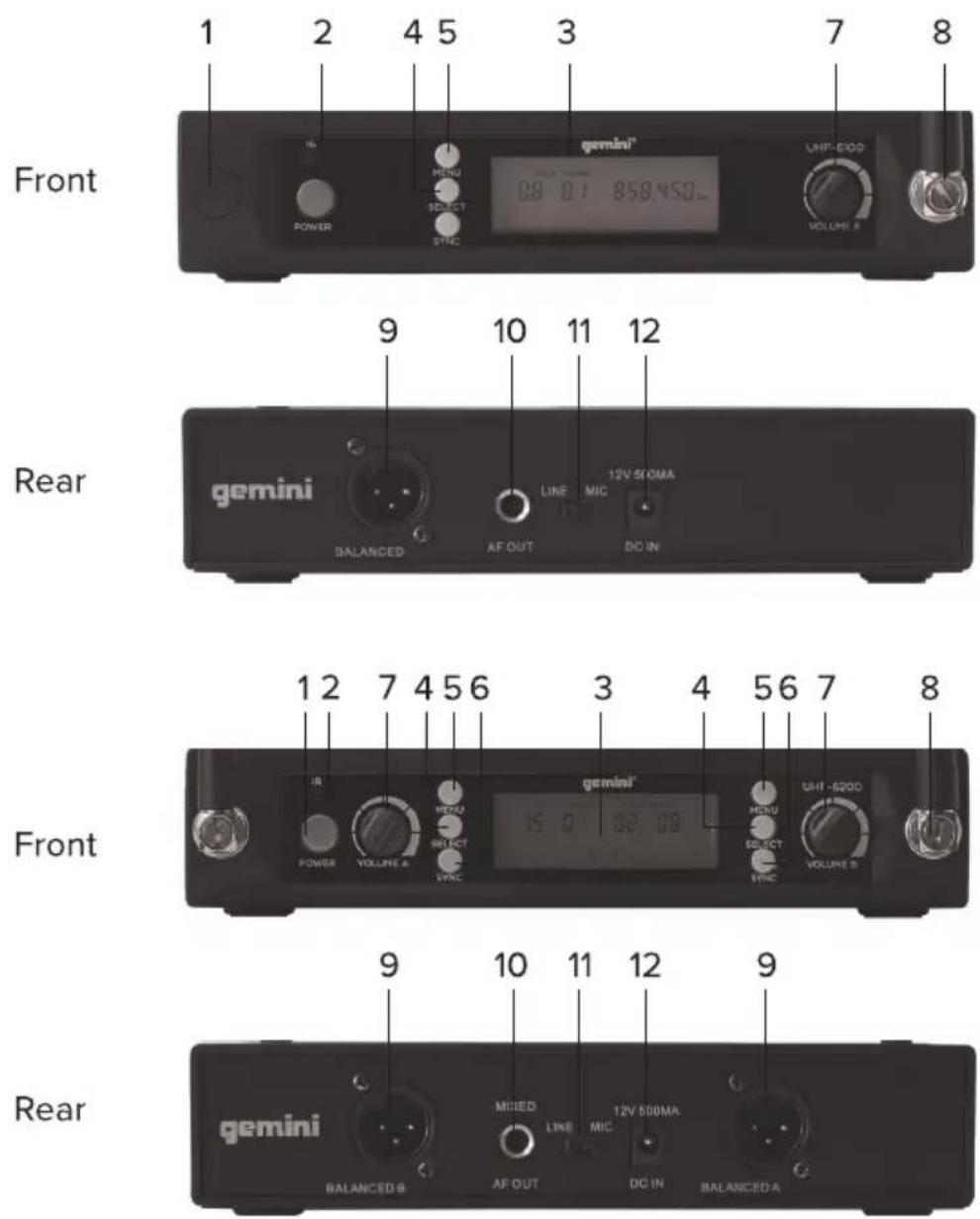

RECEIVER PARTS DESCRIPTION

1. Puissance: Activer / désactiver le récepteur.
2. Infrarouge (IR): Le signal Diffusions IR à l'émetteur pour synchroniser les fréquences.
3. Écran LCD: groupe d'affichage, pas de canaliser, RF et le niveau AF.
4. Sélecteur: Appuyez sur pour sélectionner l'option de menu actuellement affiché.
5. Commutateur de menu: Appuyez sur pour faire défiler les options de menu.
6. Bouton Sync: Appuyez sur pour lancer la connexion entre le récepteur IR et transmetteur.
7. Contrôle du volume: Tournez pour régler le volume.
8. Connecteur d'antenne: Pour installer l'antenne fournie ici.
9. Sortie XLR symétrique individuelle
10. Mixte jack 1/4 "de sortie
11. Commutateur MIC / LINE
12. Prise d'entrée DC

TRANSMITTER PARTS DESCRIPTION

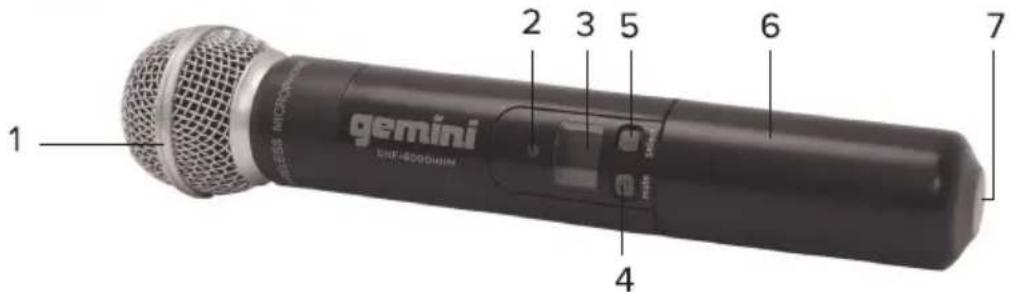

HANDHELD MIC

1. Tête de microphone interchangeables
2. Alimentation / Témoin Muet: Green-prêts; Orange-muette sur
3. Écran LCD: groupe d'affichage, le numéro de canal et la puissance de la batterie.
4. On-off / switch de mute: Appuyez et maintenez 1-2 secondes pour allumer ou désactiver le microphone. Appuyez brièvement pour activer ou désactiver.
5. Sélecteur: Pour configurer le canal de l'émetteur manuellement.
6. compartiment de la batterie
7. Port IR: Reçoit le faisceau infrarouge depuis le récepteur pour synchroniser les fréquences.

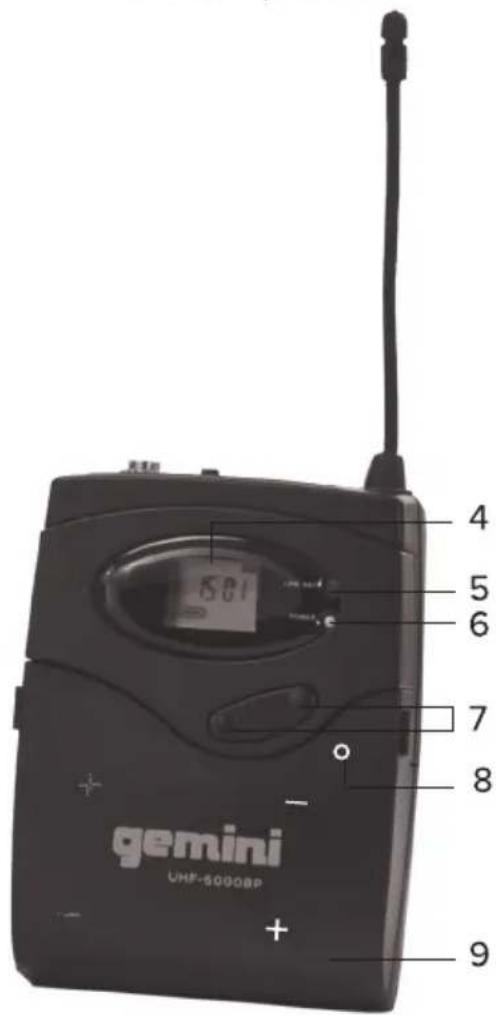

1. MIC IN: Pour connecter MIC casque fourni ou micro cravate.
2. Interrupteur marche-arrêt: Appuyez pour allumer / éteindre l'émetteur.
3. antenne
4. Écran LCD: groupe d'affichage, le numéro de canal et la puissance de la batterie.
5. Indicateur de batterie faible: la lumière rouge lorsque la batterie est faible.
6. Témoin d'alimentation: vert-prêts
7. Sélecteur: Pour configurer le canal de l'émetteur manuellement.
8. Port IR: Reçoit le faisceau infrarouge depuis le récepteur pour synchroniser les fréquences.
9. compartiment de la batterie

OPERATION

SYSTEM SETUP

1. Tournez récepteur.
2. Appuyez sur "MENU" bouton une fois CH- A. Dans l'écran LCD "GROUPE SELECT" clignote. Ensuite, appuyez sur le bouton "SELECT" à plusieurs reprises pour définir le nombre de groupe.
3. Appuyez sur CH-A bouton "MENU". Dans l'écran LCD "CHANNEL SELECT" clignote. Ensuite, appuyez sur le bouton "SELECT" à plusieurs reprises pour définir le nombre de canaux.
4. Attendez cinq secondes pour l'écran pour le temps, appuyez sur la touche ou "SYNC" pour terminer l'installation du récepteur CH-A.
5. Tourner sur le premier émetteur.
6. Ouvrez le compartiment de la batterie de l'émetteur pour exposer l'infrarouge (IR). Avec le port IR de l'émetteur IR pointé du récepteur et appuyez sur CH-Un bouton "SYNC" sur le récepteur. Signal d'antenne Une affiche sur l'écran LCD du récepteur.
7. Maintenant, premier émetteur est configuré pour être même groupe et le canal du récepteur CH-A. Fermez le compartiment de la batterie de l'émetteur
8. Suivez les mêmes étapes que décrit dans l'étape 2-7 pour définir CH-B.

NOTE :

1. Toute option affichée sur l'écran sera généralement "time out" après cinq secondes.
2. S'il vous plaît mettre récepteur CH-B en groupe différent de CH-A pour éviter les interférences. Si des interférences qui se passe après la mise du système s'il vous plaît régler le canal de CH-B ou un ensemble à un autre groupe.
3. Assurez-vous que le port IR un seul émetteur est exposé lors de la synchronisation émetteur au récepteur.

Transmetteurs permettent également la sélection manuelle du groupe et du canal.

1. Appuyez et maintenez le bouton "SELECT". Les numéros de groupe et de canal seront afficher sur l'écran LCD alternativement.
2. Bien que le numéro de groupe est affiché, relâchez le bouton "SELECT". Numéro de groupe se met à clignoter. Ensuite, appuyez sur le bouton "SELECT" peu de temps et à plusieurs reprises pour définir le nombre de groupe pour être le même que le récepteur.
3. Attendez cinq secondes pour l'écran de temps.
4. Appuyez et maintenez le bouton "select". Relâchez "SELECT" tandis que le numéro de canal est affiché. Ensuite, appuyez sur le bouton "SELECT" peu de temps et à plusieurs reprises pour régler le numéro de canal à être le même que le récepteur.

SPECIFICATIONS

RECEIVER

Frequency Range: 500-960MHz
