PANDUAN PENGGUNA F24B3100M DEXP

DEXP

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

LED-ТЕЛЕВИЗОР

F24B3100M / H32B3100M

Уважаемый покупатель!

Благодарим Вас за выбор продукции, выпускаемой под торговой маркой «DEXP». Мы рады предложить Вам изделия, разработанные и изготовленные в соответствии с высокими требованиями к качеству, функциональности и дизайну. Перед началом эксплуатации устройства внимательно прочитайте данное руководство, в котором содержится важная информация, касающаяся Вашей безопасности, а также рекомендации по правильному использованию устройства и уходу за ним. Позаботьтесь о сохранности настоящего Руководства, используйте его в качестве справочного материала при дальнейшем использовании устройства.

1. Меры предосторожности .... 1
2. Комплектация.... 3
3. Схема устройства.... 4
4. Вид сзади....5
5. Пульт дистанционного управления...... 6
6. Использование пульта дистанционного управления...... 8
7. Управление и настройки.... 9
8. Возможные проблемы и их решение 20
9. Установка.... 21
10. Технические характеристики.... 23
11. Регламент качества LCD панелей (допустимое количество битых пикселей)......27
12. Дополнительная информация.... 28

- Пожалуйста, извлеките шнур питания из розетки и свяжитесь с сервисной службой в следующих случаях: если в устройстве имеются явные неисправности, например, из него идет дым, чувствуется специфический запах или слышен нехарактерный звук; если внутрь устройства попала жидкость или посторонние предметы; если нет изображения или звука; если поврежден корпус или панель; если Вы пользуетесь устройством согласно инструкции, но оно не работает должным образом.

- Данное изделие может подключаться к розетке питания как без заземляющего третьего контакта, так и с заземляющим третьим контактом.

- Во избежание поражения электрическим током защищайте шнур питания от возможного нажатия на него или защемления, особенно рядом с разъемами.

- Не закрепляйте шнур питания никакими крепежными элементами.

- Если Вы не пользуетесь устройством длительное время или в случае грозы, обязательно отключайте шнур питания из розетки, а также отключайте все сигнальные кабели от входных разъемов.

- При отключении вилки из розетки всегда держитесь за утолщение на вилке, не касайтесь металлических частей и не тяните за шнур.

- Немедленно свяжитесь с сервисным центром, в случае если имеются какие-либо неисправности шнура питания.

- Замените сетевую розетку, если нее невозможно вставить вилку или вилка плохо закрепляется в розетке. Иначе могут возникнуть неисправности или произойти несчастные случаи или возгорания.

- Не прикасайтесь к проводам мокрыми руками.

- Запрещается использование розетки, в которую подключено несколько устройств. Перегрузка такой розетки может привести к пожару.

- Место подключения вилки шнура питания к сети 220 В должно оставаться легкодоступным.

• Перед работой с устройством необходимо полностью прочитать и понять все инструкции. Необходимо соблюдать все предупреждения и следовать всем инструкциям, приведенным в настоящем руководстве.

- Пожалуйста, используйте только рекомендованные производителем аксессуары. Использование других аксессуаров может привести к неисправностям.

- Пожалуйста, проводите все настройки и регулировки только с помощью кнопок на передней и боковой панелях или на пульте дистанционного управления. Ни в коем случае не снимайте заднюю панель и не пытайтесь самостоятельно проводить техническое обслуживание устройства, так как существует опасность поражения электрическим током, а также возможно возникновение неисправностей.

- Не устанавливайте устройство на непрочные или неровные поверхности, тележки, стойки, треноги, кронштейны или столы. Устройство может упасть, в результате чего могут возникнуть неисправности или произойти несчастные случаи. Используйте только те приспособления, которые рекомендованы производителем или продавцом.

• Пожалуйста, устанавливайте устройство на горизонтальной поверхности в местах с хорошей вентиляцией. Не допускайте воздействия на устройство пыли и влаги, вибрации, прямого солнечного света, высокой температуры.
• Не ставьте на устройство вазы и прочие сосуды с жидкостью. Попадание жидкости внутрь аппарата может привести к пожару или поломке устройства.
• Не устанавливайте устройство в зоне магнитных волн. Это может привести к поломке устройства.

В зоне электромагнитного излучения может наблюдаться искажение изображения.

• Не устанавливайте вблизи устройства источники открытого огня, например, свечи. В случае их падения устройство может быть повреждено или может произойти возгорание.
• Установка телевизора в замкнутом пространстве может сократить срок службы устройства. Необходимо обеспечить минимальную дистанцию между LCD-телевизором и внутренними границами приспособления под аппарат для нормальной вентиляции (минимум по 10 см свободного пространства со всех сторон).
• Располагайте кабели позади устройства. Не закрепляйте их крепежными элементами, не перегибайте, не ремонтируйте и не нагревайте.
• При перемещении телевизора не касайтесь панели и не нажимайте на неё. Не переносите телевизор в положении, при котором экран направлен вверх или вниз.

• Не перемещайте устройство при подключенном проводе питания или других подключенных проводах. Повреждение провода питания, подключенный провод или подключенные устройства могут стать причиной пожара, электрошока или поломки.

• Если устройство тяжелее 18 кг, его должны перемещать не менее 2 человек. При падении устройство может повредиться.

• Слишком сильное нажатие на панель может повредить устройство.
• При длительном использовании может немного повысится температура корпуса устройства. Это явление свидетельствует о теплоотдаче в нормальном рабочем режиме. Однако не позволяйте детям и людям с повышенной температурной чувствительностью касаться устройства.

Все иллюстрации, приведенные в на- стоящем руководстве, являются схе- матическими изображениями, которые могут отличаться от реальных объектов.

Аккуратно достаньте телевизор из упаковки.

Пожалуйста, внимательно проверьте наличие всех необходимых комплектующих. Если что-то отсутствует, обратитесь к продавцу. Не выбрасывайте упаковку до тех пор, пока вы не убедились, что телевизор работает нормально.

1. Телевизор - 1 шт.
2. Подставка - 1 шт.
3. Комплект винтов (8 шт.).
4. Пульт ДУ - 1 шт.
5. Батарейки AAA - 2 шт.
6. Руководство пользователя - 1 шт.
7. Гарантийный талон - 1 шт.

F24B3100MH32B3100M

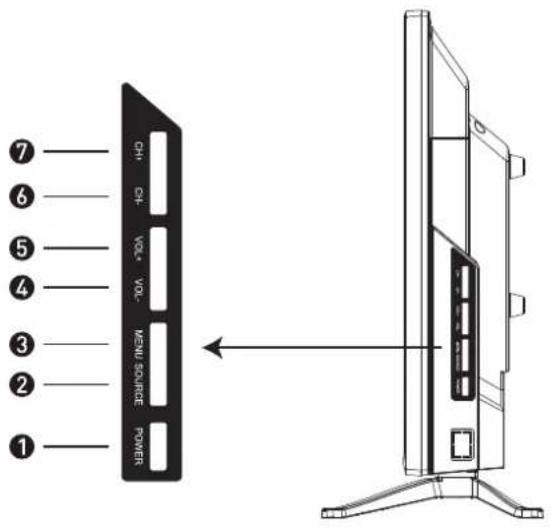

Line drawing of a flat-screen monitor with labeled buttons (no text or symbols on the screen)

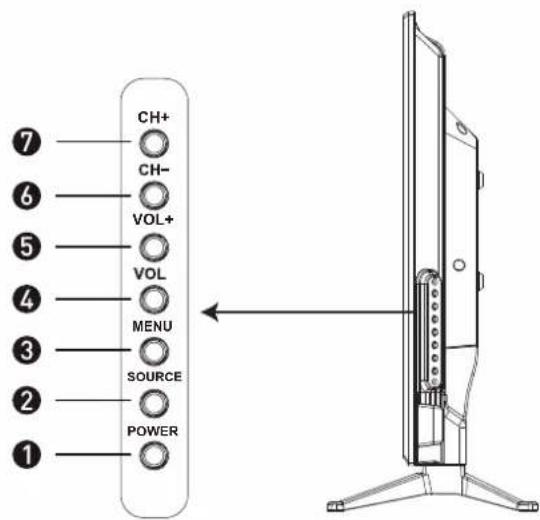

Line drawing of a flat-screen monitor with base mount feet and numbered labels (9, 8) at the bottom right corner.

⑦ ⑥ ⑤ ④ ③ ② ① CH+ VOL+ VOL- MENU SOURCE POWER

⑦ CH+ ⑥ CH- VOL+ ⑤ VOL ④ MENU ③ SOURCE ② POWER ①

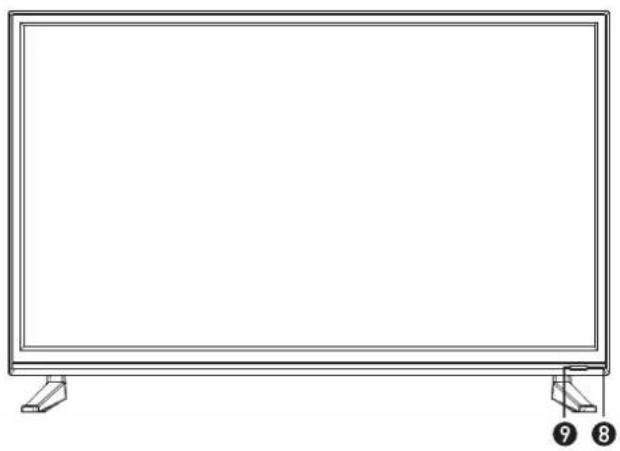

1 Кнопка включения/выключения
2 Кнопка выбора источника сигнала
3 Кнопка вызова экранного меню
4 Кнопка уменьшения громкости
5 Кнопка увеличения громкости
6 Кнопка возврата к предыдущему каналу
7 Кнопка перехода к следующему каналу

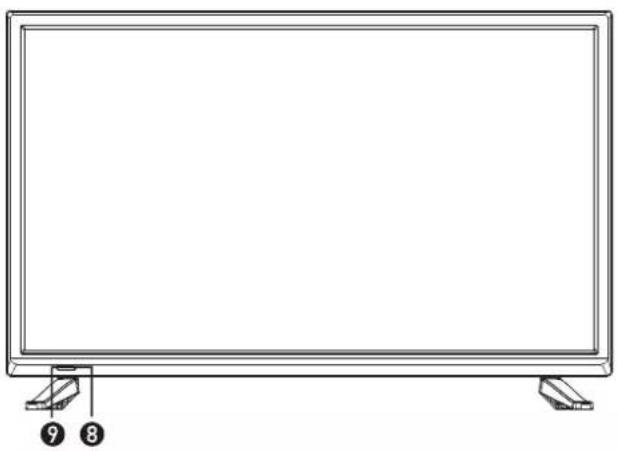

8 Приемник инфракрасных сигналов пульта ДУ
9 Индикатор питания(Вкл./Выкл.)

F24B3100M

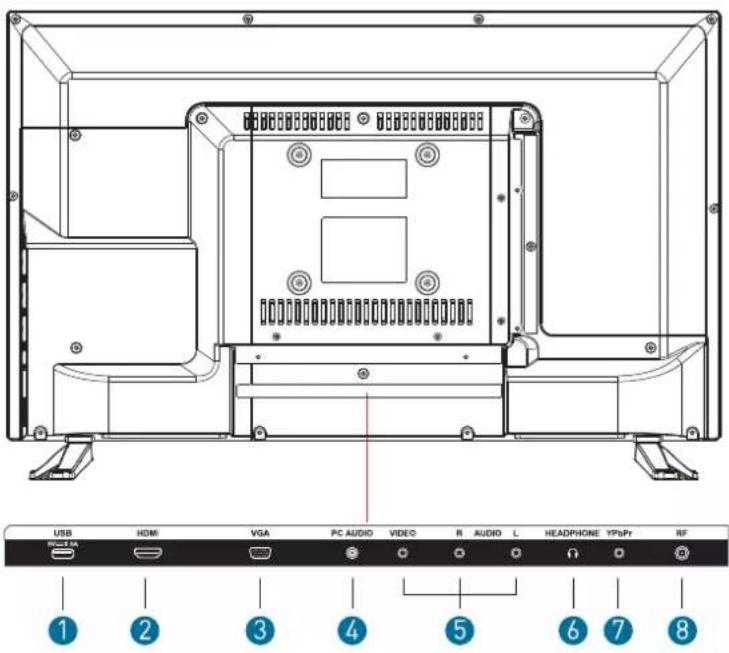

USB HDMI VGA PC AUDIO VIDEO R AUDIO L HEADPHONE YPsPr RF 1 2 3 4 5 6 7 8

H32B3100M

HEADPHONE H50H H4M2 VGA FC AUDIO RF 6 3 8

UBSIGHT 1 5 7 VEGETS TRIP FLOW

1 Композитный видео вход Разъем USB
② Цифровой вход HDMI
③ Видео вход при работе с ПК VGA
4 Аудио вход при работе с ПК
5 Композитный видео вход/Стерео аудио вход
6 Наушники
7 Компонентный видео вход YPbPr
8 Разъем для ТВ антенны

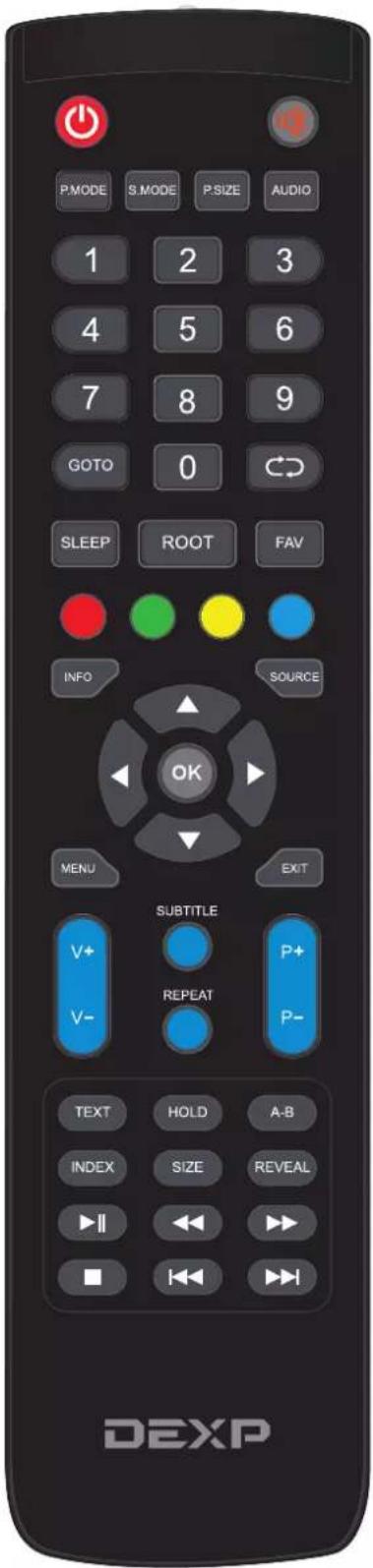

P.MODE S.MODE P.SIZE AUDIO 1 2 3 4 5 6 7 8 9 GOTO 0 SLEEP ROOT FAV INFO SOURCE OK MENU EXIT SUBTITLE V+ P+ V- REPEAT P- TEXT HOLD A-B INDEX SIZE REVEAL ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶> DEXP

STANDBY: Кнопка включения ТВ/ перехода в режим ожидания.

MUTE: Кнопка мгновенного выключения/включения звука.

P.MODE: Кнопка выбора одного из предустановленных режимов изображения.

S.MODE: Кнопка выбора режима звука.

P.SIZE: Формат экрана.

AUDIO: Кнопка выбора языка звукового аудио сопровождения.

0-9: Цифровые кнопки для ввода номеров телеканалов.

GOTO: Воспроизведение с указанного места.

: Кнопка возврата к последнему просмотренному телеканалу.

SLEEP: Кнопка включения таймера сна.

ROOT: Выбор папки.

FAV: Кнопка отображения списка избранных телеканалов.

INFO: Кнопка отображения информации о текущем канале.

SOURCE: Кнопка выбора источника сигнала.

MENU: Кнопка вызова экранного меню. EXIT: Кнопка выхода из меню.

UP: Кнопка "Вверх" для перемещения по экранному меню.

ОК: Кнопка подтверждения сделанного выбора.

LEFT: Кнопка "Влево" для перемещения по экранному меню.

RIGHT: Кнопка "Вправо" для перемещения по экранному меню.

DOWN: Кнопка "Вниз" для перемещения по экранному меню.

V+: Кнопка увеличения громкости звука.

V-: Кнопка уменьшения громкости звука.

P+: Кнопка перехода к следующему телеканалу.

P-: Кнопка возврата к предыдущему телеканалу.

SUBTITLE: Кнопка включения и выбора субтитров.

REPEAT: Установите режим повторять

TEXT: Кнопка включения/выключения режима телетекста.

HOLD: Кнопка включения/выключения режима удержания текущей страницы.

A-B: Воспроизведение от выбранной точки A до выбранной точки B.

INDEX: Переход к содержанию.

SIZE: Кнопка изменения размера окна телетекста.

REVEAL: Показ скрытого текста.

II: Воспроизведение/ пауза.

■: Остановка воспроизведения.

: Быстрая перемотка назад.

▶: Быстрая перемотка вперед.

Предыдущий файл.

▶▶: Следующий файл.

ЦВЕТНЫЕ КНОПКИ: Служат для быстрого доступа к соответственно окрашенным объектам в нижней части экрана.

Для использования пульта дистанционного управления, вставьте батарейки в отсек для батареек. Убедитесь, что телевизор включен.

Направьте ПДУ на инфракрасный датчик на передней панели телевизора и нажмите кнопку включения. Телевизор выйдет из режима ожидания.

Расстояние работы пульта – до 5 метров, при угле не более 30°

Установка батареек:

Откройте отсек для батареек на задней панели пульта дистанционного управления. Вставьте две AAA батарейки в соответствии со схемой в отсеке для батареек. Закройте крышку.

Крышка отсека для батареек 2 батерейки AAA

Важно:

• Не утилизируйте батарейки вместе с бытовым мусором.
• Не подвергайте батарейки воздействию прямых солнечных лучей, тепла, не бросайте в огонь. Они могут взорваться и нанести травму.
• Используйте только ААА батарейки.
• Используйте только батарейки от одного производителя, не используйте старые и новые батарейки одновременно.
• Не разбирайте батарейки, это может быть опасно.
• Извлекайте батарейки, если пульт не будет использоваться долгое время.

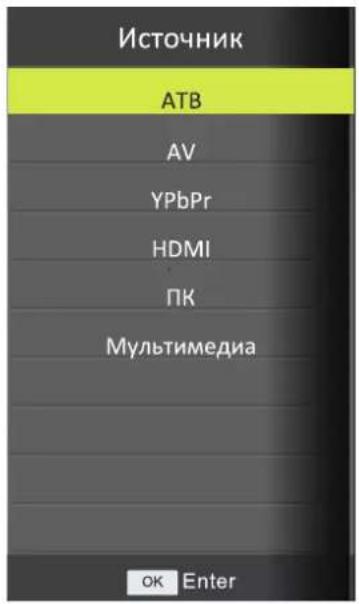

Источник

F24B3100MH32B3100M

Источник ATB AV YPbPr HDMI ПК Мультимедиа OK Enter

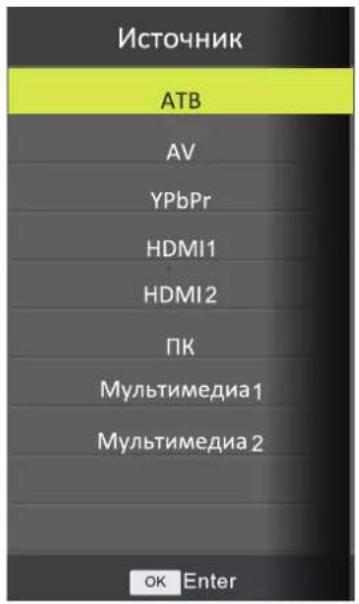

Источник ATB AV YPbPr HDMI1 HDMI2 ПК Мультимедиа1 Мультимедиа2 OK Enter

Нажмите кнопку INPUT, чтобы отобразить список источников.

Нажмите кнопки ▲/▼, чтобы выбрать источник и ОК для подтверждения выбора.

Нажмите кнопку EXIT, чтобы скрыть экранное меню, или меню погаснет автоматически через несколько секунд (Для настройки времени выключения меню выберите МЕНЮ – ВРЕМЯ меню – время показа меню).

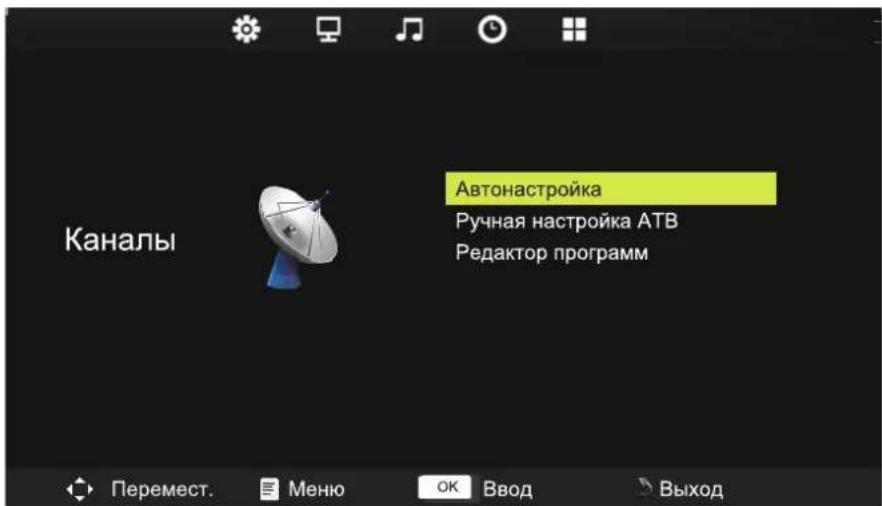

Каналы

Каналы Автонастройка Ручная настройка АТВ Редактор программ Перемест. Меню OK Ввод Выход

Примечание: меню Каналы доступно только в режиме ТВ, оно открывается по умолчанию при нажатии кнопки MENU, если вам необходимо открыть меню Изображение/Звук/Время/Параметры нажимайте на кнопки ◀/▶ для выбора.

Автонастройка

Автонастройка позволяет выполнить поиск доступных каналов и программ.

Нажмите кнопки ▼/▲, чтобы выбрать Автонастройку и ОК для запуска поиска. Если вы хотите

остановить поиск, нажмите кнопку MENU или EXIT и кнопку ◀ для подтверждения или ▶ для отмены.

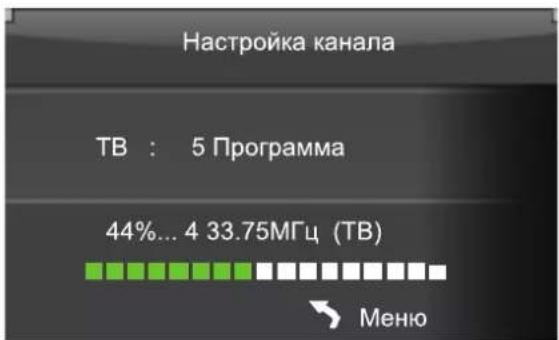

Настройка канала TB : 5 Программа 44%... 4 33.75МГц (ТВ) Меню

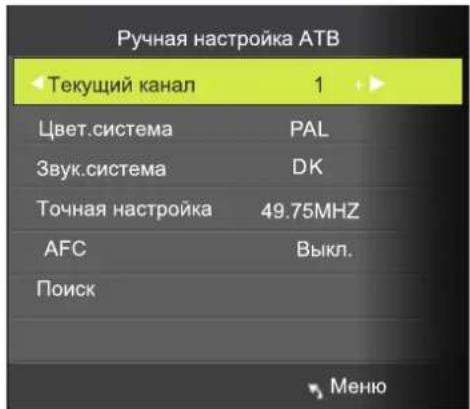

Ручная настройка АТВ

Ручная настройка ATB «Текущий канал 1 » Цвет.система PAL Звук.система DK Точная настройка 49.75MHZ AFC Выкл. Поиск Меню

Текущий канал

Цвет. система

Звук. система

Точная настройка

AFC

Поиск

Ввести номер канала.

Выбрать цветовую систему (PAL/SECAM/NTSC).

Выбрать звуковую систему (DK/BG/I).

Точная настройка частоты канала.

Автоматическая точная настройка канала.

Нажмите, чтобы выполнить поиск вниз от текущей частоты или, чтобы выполнить поиск вверх.

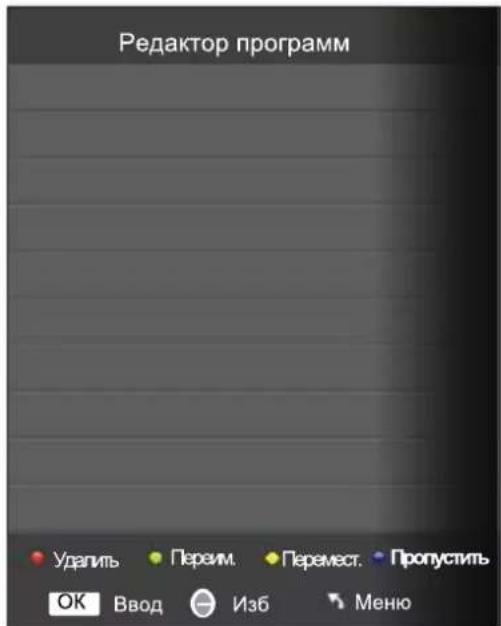

Редактор программ

Редактор программ Удалить Переим. Перемест. Пропустиль ОК Ввод Изб Меню

Используйте четыре цветных ключевых кнопки для редактирования каналов. Сначала с помощью кнопок ▼/▲ выберите канал, который вы хотите удалить, переименовать, переместить или пропустить, затем:

Нажмите КРАСНУЮ кнопку, чтобы удалить канал

Нажмите ЗЕЛЕНУЮ кнопку, чтобы переименовать канал. С помощью кнопок ◀/▶ или ▼/▲ выберите слово, которое хотите изменить.

Нажмите желтую кнопку, чтобы переместить канал. Используйте кнопки ▼/▲ для перемещения канала в нужную позицию.

Нажмите СИНЮЮ кнопку, чтобы пропустить выбранный канал (ТВ будет пропускать канал автоматически при использовании кнопок СН+/- для просмотра каналов).

Список избранных

Добавьте или удалите канал из списка избранных каналов.

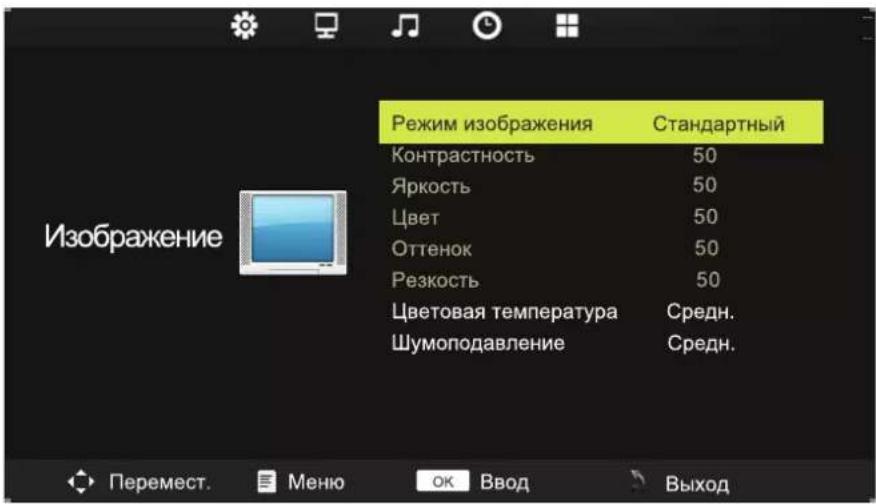

Режим изображения Стандартный Контрастность 50 Яркость 50 Цвет 50 Оттенок 50 Резкость 50 Цветовая температура Средн. Шумоподавление Средн. Изображение Перемест. Меню OK Ввод Выход

Нажмите кнопку MENU, чтобы отобразить главное меню, с помощью кнопок ◀/▶ выберите меню Изображение.

Режим изображения

Выделите пункт меню и нажмите ОК для входа в субменю, в котором отобразятся доступные для выбора режимы: Динамичный/Стандартный/Мягкий/Пользовательский.

Нажмите кнопку PMODE на пульте ПДУ для непосредственного перехода к выбору режима изображения.

Контрастность/Яркость/Цвет/Оттенок (только для NTSC)/Резкость

Выделите пункт меню и нажмите кнопку ▶, чтобы отобразить индикатор настройки, с помощью кнопок ◀/▶ отрегулируйте значение. Нажмите кнопку MENU или EXIT, чтобы скрыть меню.

Примечание: данные настройки могут быть изменены только при включенном пользовательском режиме изображения.

Контрастность

Яркость

Цвет

Оттенок

Резкость

Цветовая температура

Холодный

Средний

Теплый

Шумоподавление

Настройте уровень белого цвета изображения.

Отрегулируйте темноту черных частей изображения.

Отрегулируйте интенсивность цвета.

Отрегулируйте насыщенность изображения (красный, зеленый, голубой)

Усильте края объектов для деталировки изображения

Выберите оптимальную цветовую температуру.

Придает белым цветам голубой оттенок.

Придает белым цветам нейтральный оттенок.

Придает белым цветам красный оттенок

Вкл/Низкий/Средний/Высокий

С помощью данной опции вы можете убрать помехи сигнала.

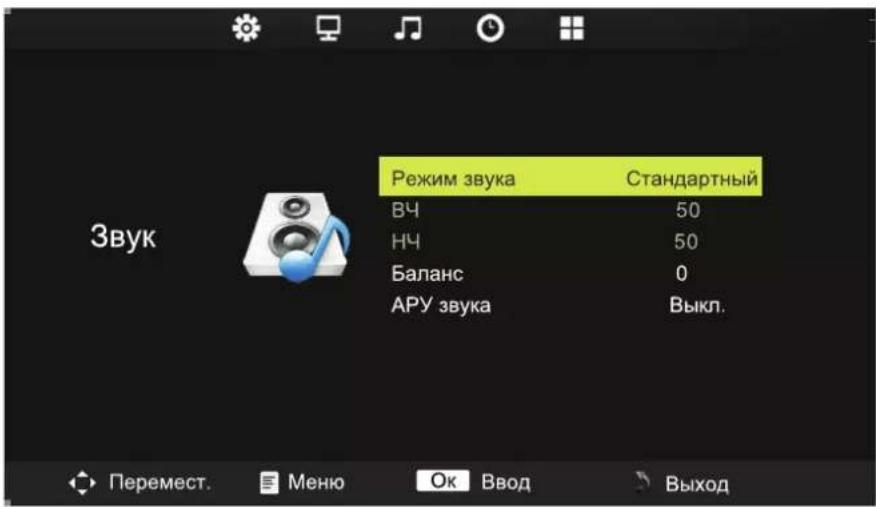

Звук

Звук Режим звука Стандартный ВЧ 50 НЧ 50 Баланс 0 АРУ звука Выкл. Перемест. Меню Ок Ввод Выход

Нажмите кнопку MENU, чтобы отобразить главное меню. Используйте кнопки ◀/▶, чтобы выбрать меню Звук.

Режим звука

Стандартный/ Музыка/ Кино/ Спорт/ Пользовательская настройка (Только в этом режиме возможна настройка высоких и низких частот).

Высокие частоты

Отрегулируйте высокочастотные звуки.

Низкие частоты

Отрегулируйте низкочастотные звуки.

Баланс

Отрегулируйте уровень звука правого и левого динамиков.

АРУ звука

Нажмите кнопки влево/вправо, чтобы включить или отключить опцию. Когда опция включена, ТВ автоматически регулирует неожиданные изменения уровня громкости во время включения рекламной паузы или переключения каналов.

Регулировка НЧ/ВЧ/Баланса

1. Установите Пользовательскую настройку режима звука.
2. Выберите пункт меню и нажмите кнопки ▼/▲, чтобы отобразить подменю. Используйте кнопки ◀/▶, чтобы отрегулировать значение.

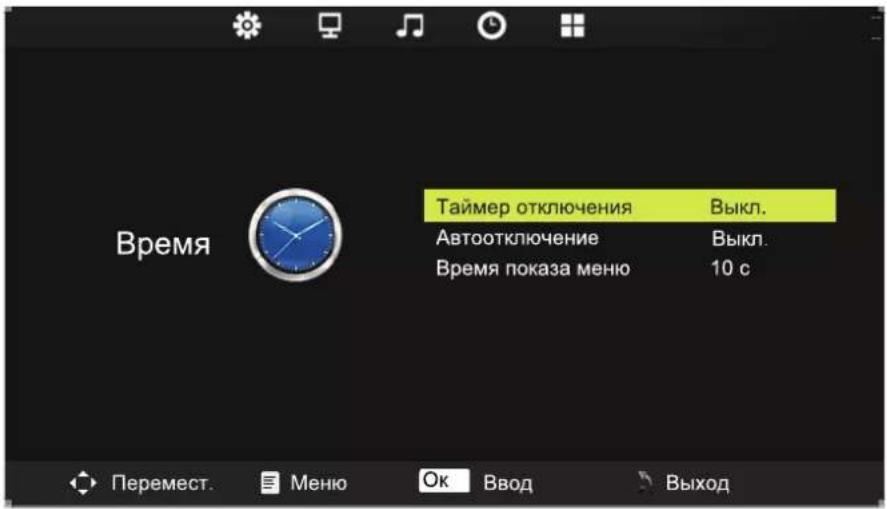

Время

Время Таймер отключения Выкл. Автоотключение Выкл. Время показа меню 10 с Перемест. Меню Ок Ввод Выход

Нажмите кнопку MENU, чтобы отобразить главное меню. Используйте кнопки ◀/▶, чтобы выбрать меню Время.

Таймер отключения

Выберите время в минутах (выкл, 10 мин, 20 мин, 30 мин, 60 мин, 120 мин, 180 мин, 240 мин), по истечении которого ТВ автоматически выключится. Для отключения таймера выберите Выкл.

Автоотключение

Выберите время в часах (выкл, 3 часа, 4 часа, 5 часов), в течение которого ТВ будет оставаться включенным с момента последнего действия. Для отключения опции выберите Выкл.

Время показа меню

Выберите время в секундах (5 сек, 10 сек, 15 сек, 20 сек, 25 сек, 30 сек), в течение которого экранное меню будет отображаться на дисплее с момента последнего действия.

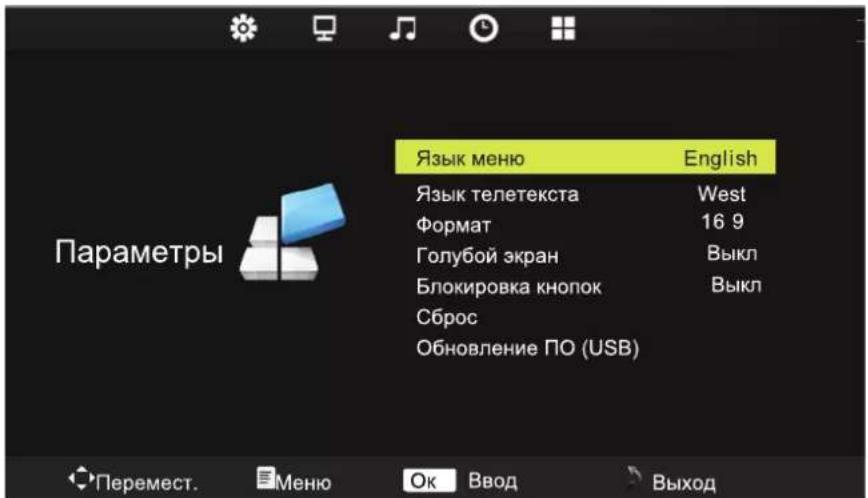

Параметры

Язык меню Язык телетекста Формат Голубой экран Блокировка кнопок Сброс Обновление ПО (USB) English West 16 9 Выкл Выкл Перемест. Меню Ок Ввод Выход

Нажмите кнопку MENU, чтобы отобразить главное меню. Используйте кнопки ◀/▶, чтобы выбрать меню Параметры.

Язык меню

Установите язык экранного меню.

Язык телетекста

Установите язык телетекста.

Формат

Выберите подходящий формат изображения (4:3/16:9/Масштаб1/Масштаб2).

Голубой экран

Установите цвет фона (черный или голубой) при отсутствии сигнала.

Блокировка кнопок

Установите опцию, чтобы предотвратить использование ТВ детьми или другими пользователями.

Сброс

Возврат к настройкам по умолчанию.

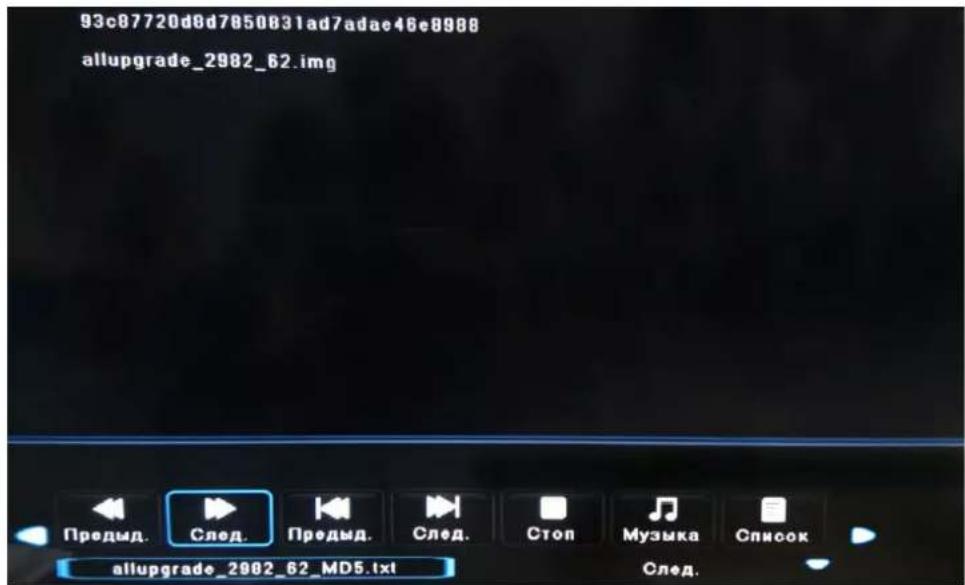

Обновление ПО (USB)

Обновите ПО вашего ТВ. Выберите ПО в корневой папке USB-диска. Нажмите кнопку ОК и кнопку ◀ для обновления или ▶ для отмены.

Экран

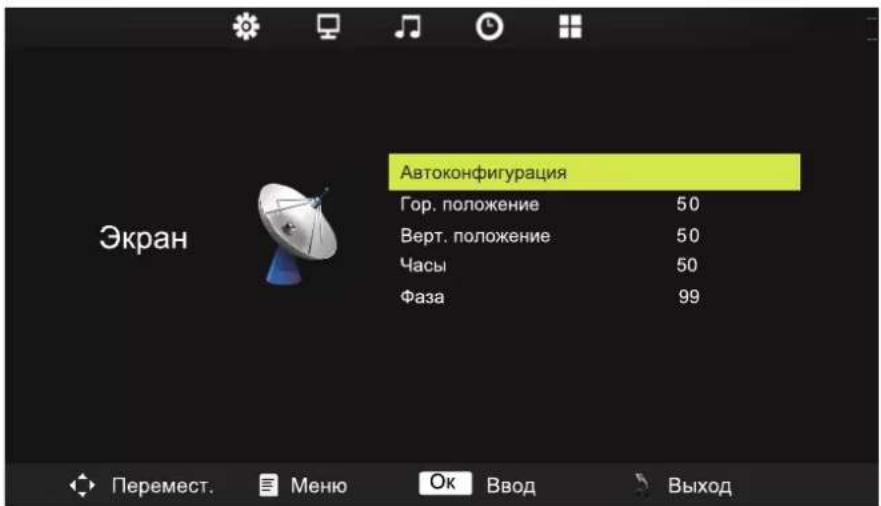

Автоконфигурация Гор. положение 50 Верт. положение 50 Часы 50 Фаза 99

Примечание: меню экран доступно в режиме ПК. С помощью этого меню вы можете настроить экран ПК. Нажмите кнопки ▼/▲, чтобы выделить одну из опций и кнопку ОК или ▶, чтобы выбрать ее.

Автоконфигурация

Автоматическая настройка часов, фазы, горизонтального или вертикального положения.

Горизонтальное положение

Переместите экран вверх или вниз.

Вертикальное положение

Переместите экран влево или вправо.

Часы

Отрегулируйте внутреннюю частоту синхронизации.

Фаза

Отрегулируйте фазу внутреннего сигнала.

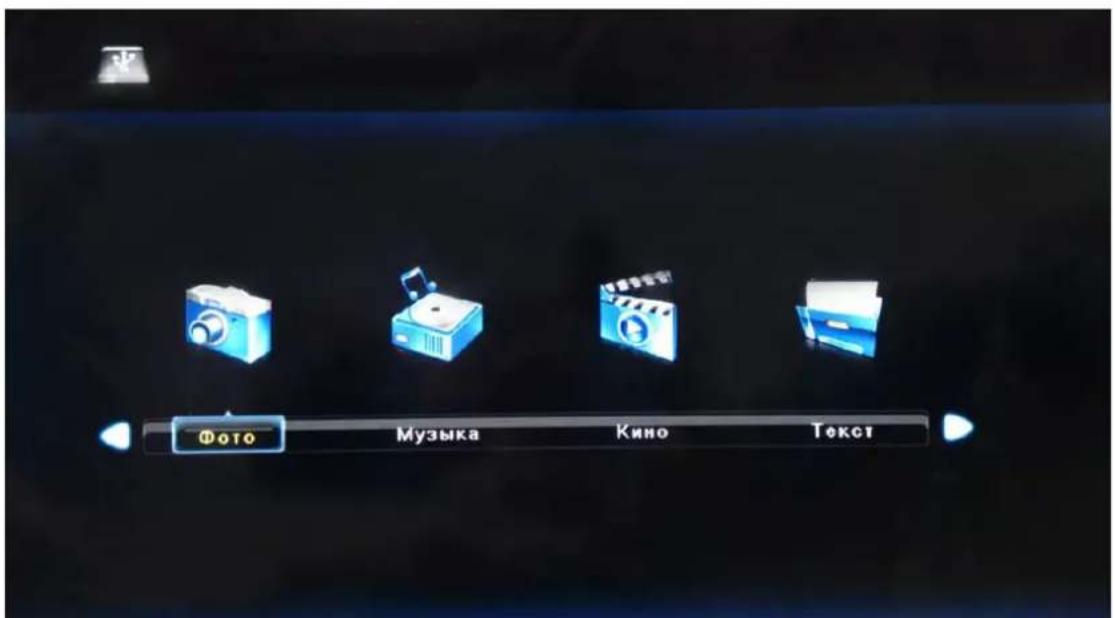

Мультимедиа

Цвет ярлыков обозначает, обнаружен ли USB-диск. Голубой цвет: Да. Серый: Нет.

Фото Музыка Кино Текст

Нажмите кнопки ◀/▶ для выбора ярлыка Фото/Музыка/Фильм/ текст и кнопку ОК для перехода на USB-диск.

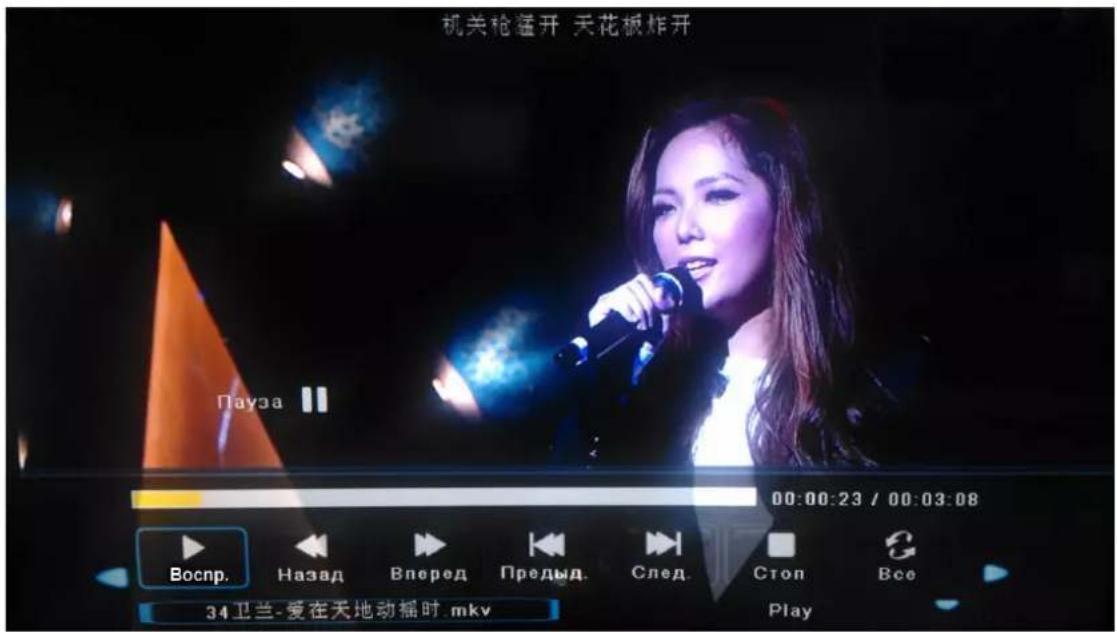

ФОТО

机关枪篮开 天花板炸开 Пауза 00:00:23 / 00:03:08 Воспр. Назад Вперед Предыд. След. Стоп Все 34卫兰-爱在天地动摇时.mkv Play

Выберите и нажмите ОК для просмотра. На экране автоматически отобразятся все изображения. Нажмите ОК, чтобы вывести данное меню для выбора необходимых опций.

Нажмите для воспроизведения или паузы.

Нажмите, чтобы отобразить информацию о текущем изображении (Разрешение/Размер/Дата/Время).

Нажмите для просмотра предыдущего изображения.

Повернуть по часовой стрелке.

Нажмите для просмотра следующего изображения.

Повернуть против часовой стрелки.

Нажмите для остановки и возврата к предыдущей папке.

Уменьшить изображение.

Нажмите для повторяющегося воспроизведения всех изображений в текущей папке. Нажмите ОК для выбора режима повтора: Повтор 1/Все/Отмена.

Увеличить изображение.

Нажмите чтобы воспроизвести или остановить фоновую музыку.

Уменьшить изображение. Выделите значок и нажмите ОК, с помощью кнопок ▼/▲ и ◀/▶ переместите изображение.

Нажмите, чтобы отобразить список изображений.

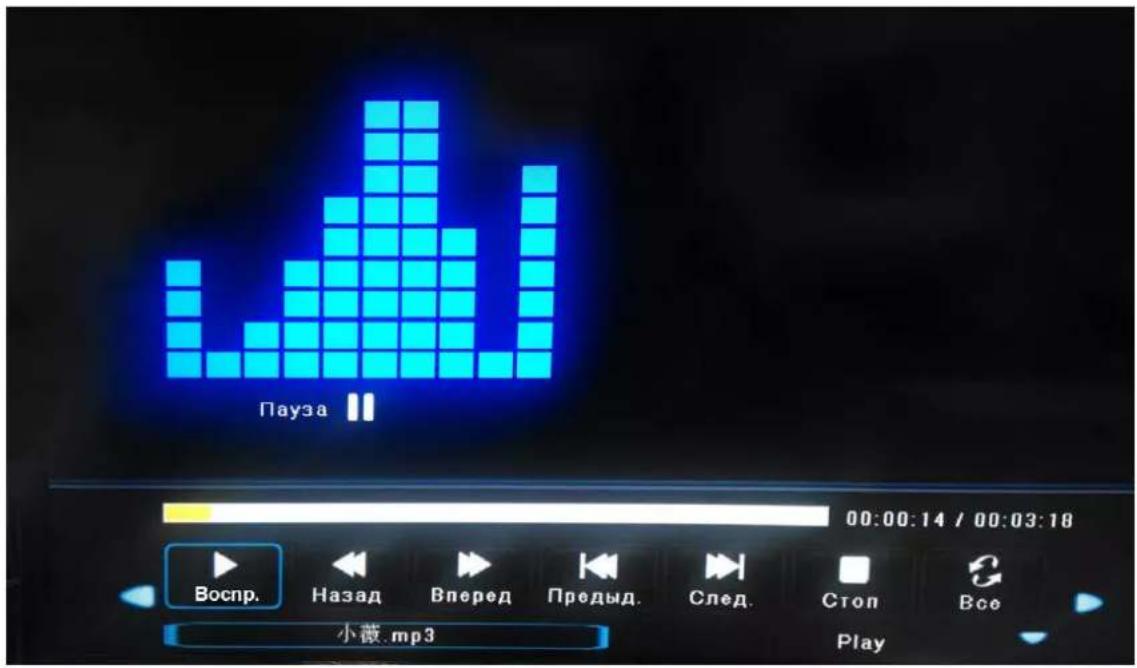

Музыка

Пауза 00:00:14 / 00:03:18 Воспр. Назад Вперед Предыд. След. Стоп Все 小薇.mp3 Play

Нажмите ОК для отображения меню.

Нажмите для воспроизведения или паузы.

Нажмите для повторяющегося воспроизведения всех песен в текущей папке. Нажмите ОК для выбора режима повтора: Повтор 1/Все/Отмена.

Нажмите, чтобы замедлить воспроизведение.

Нажмите, чтобы отключить звук или отменить.

Нажмите, чтобы ускорить воспроизведение.

Нажмите для просмотра списка песен.

Нажмите для проигрывания предыдущей песни.

Нажмите, чтобы отобразить информацию о текущей песне (Разрешение/Размер/Дата/Время).

Нажмите для проигрывания следующей песни.

Нажмите, что перейти к отрезку, который вы хотите воспроизвести.

Нажмите, чтобы остановить воспроизведение и вернуться в папку.

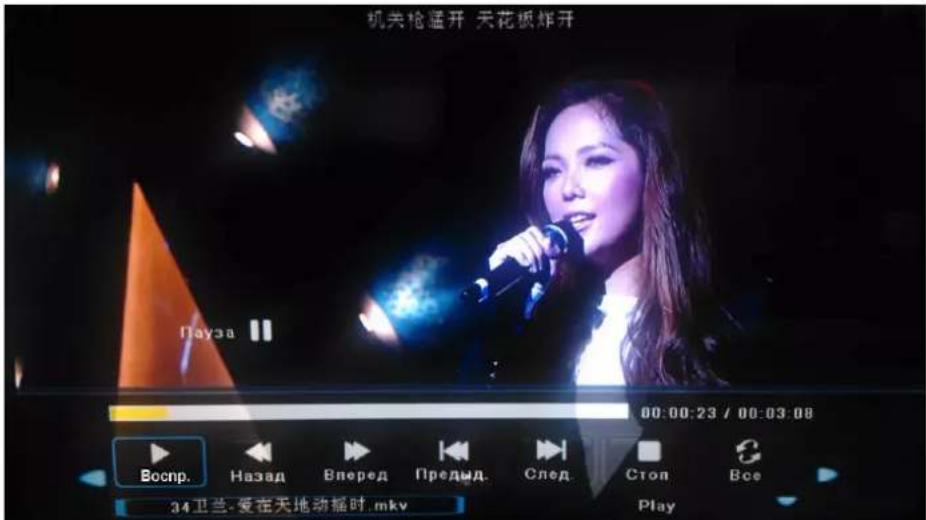

Кино

机关枪逼开 天花板炸开 Пауза 00:00:23 / 00:03:08 Воспр. Назад Вперед Предыд. След Стоп Все 34卫兰·爱在天地动摇时.mkv Play

Нажмите ОК для отображения меню.

Нажмите для воспроизведения или паузы.

Нажмите для быстрого просмотра назад.

Нажмите для быстрого просмотра вперед.

Нажмите для воспроизведения предыдущего фильма.

Нажмите для воспроизведения следующего фильма.

Нажмите, чтобы остановить воспроизведение и вернуться в папку.

Нажмите для повторяющегося воспроизведения всех фильмов в текущей папке. Нажмите ОК для выбора режима повтора: Повтор 1/Все/Отмена.

Установите повторное воспроизведение участка А-В. Нажмите один раз, чтобы выбрать точку А и еще раз для точки В, нажмите в третий раз для отмены. Нажмите для просмотра списка видео.

Нажмите для отображения информации о текущем фильме.

Нажмите, чтобы замедлить воспроизведение.

Нажмите для пошагового воспроизведения фильма (Кадр за кадром).

Нажмите, что перейти к отрезку, который вы хотите воспроизвести.

Уменьшить изображение.

Увеличить изображение.

Нажмите, чтобы изменить формат.

Увеличить изображение. Выделите ярлык и нажмите ОК. С помощью кнопок ▼/▲ и ◀/▶ переместите изображение.

Текст

93c87720d8d7850831ad7adae46e8988 allupgrade_2982_62.img Предыд. След. Предыд. След. Стоп Музыка Список allupgrade_2982_62_MD5.txt След.

Примечание: Только файлы формата *.txt могут быть распознаны и воспроизведены.

Нажмите ОК для отображения меню.

Нажмите для перехода к предыдущей странице.

Нажмите для перехода к следующей странице.

Нажмите для перехода к следующему файлу.

Нажмите для перехода к следующему файлу.

Нажмите, чтобы остановить и вернуться к папке.

Нажмите, чтобы воспроизвести или остановить фоновую музыку.

Нажмите для просмотра списка текстовых файлов.

Нажмите для отображения информации о текущем файле.

Если у вас возникли какие-либо проблемы, обратитесь к данному приложению, прежде чем обращаться в сервисный центр.

Проблема	Возможная причина	Решение
Телевизор не включается, LED индикатор не горит	Телевизор не подключен к сети питания	Проверьте подключение телевизора к сети. Проверьте, работают ли другие электроприборы
LED индикатор работает, кнопки на телевизоре не работают	Кнопки заблокированы	Обратитесь к разделу "Блокировка кнопок". Включите телевизор с ПДУры
Нет изображения. LED горит голубым	Неверно выбран источник. Сбой подсветки.	Выберите источник сигнала. Обратитесь в сервисный центр.
Нет изображения. Синий экран	Нет сигнала. Телевизор не настроен. Выбран неверный режим работы.	Проверьте подключение антенны. Обратитесь к разделу "Настройка телевизора". Проверьте, не активны ли режимы AV или PC.
Плохое качество изображения (аналоговое телевидение), обрывающееся или "зависимающее" изображение (цифровое телевидение	Плохое качество сигнала	Проверьте подключение антенны. Если вы используете внутреннюю антенну, возможно, потребуется ее замена или подключение внешней антенны.
Телетекст "виснет" и отключается	Плохое качество сигнала	Проверьте подключение антенны. Если вы используете внутреннюю антенну, возможно, потребуется ее замена или подключение внешней антенны.
Яркие или темные точки на экране	Повреждения экрана	Не покрывается гарантией.
Нет звука	Нажата клавиша MUTE. Плохое подключение.	Проверьте, не нажата ли клавиша MUTE. Если вы используете внешний усилитель, проверьте, включен ли он
Пин код утерян или забыт		Введите 0000
Подключение к ПК
Нет сигнала	Плохое подключение	Убедитесь, что VGA штекер подключен как следует.
Изображение рябит	Подключение не настроено	Нажмите MENU, выберите ПК и нажмите Авто настройка.
Изображение расположено не по центру	Настройте положение изображения	Нажмите MENU, выберите ПК и отрегулируйте положение изображения по горизонтали и вертикали
Нет звука	Проблема в настройках аудио	Проверьте настройки звука на ПК

УСТАНОВКА LED ТЕЛЕВИЗОРА

1. Положите телевизор экраном вниз на мягкую поверхность (кровать, одеяло, и т.д.) во избежание механических повреждений.
2. Аккуратно расположите ножку подставки в низу задней стенки телевизора.

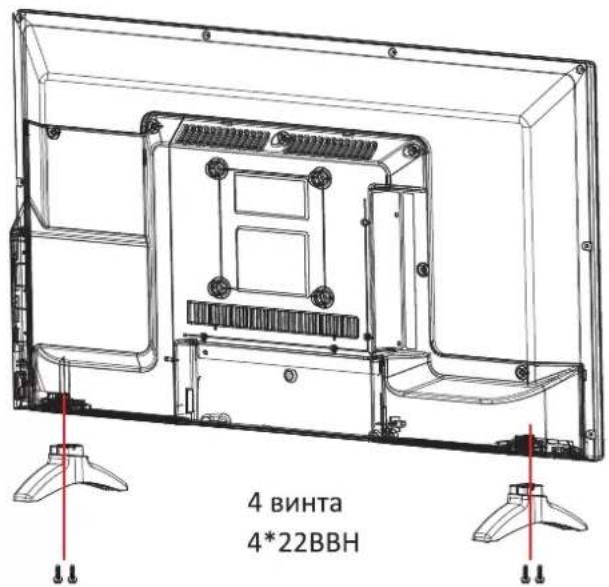

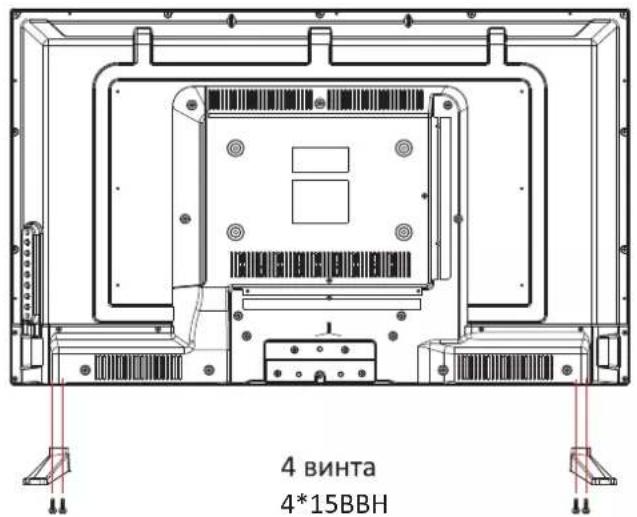

3. Скрепите подставку с помощью 4 винтов с ножкой, как показано на рисунке ниже.

4 винта 4*22ВВН

4 винта 4*15BBH

H32B3100MF24B3100M

Инструкция по креплению ТВ к стене с помощью настенного крепления

1. Удостоверьтесь в том, что выбранная вами стена сделана из надлежащего материала и сможет выдержать вес телевизора. Удостоверьтесь в том, что внутри стены в месте крепления ТВ не проложены энергокабели и каналы.
2. Приобретите подходящее настенное крепление и крепежные винты.
3. Положите телевизор экраном вниз на мягкую поверхность (кровать, одеяло, и т.д.) во избежание механических повреждений.

4. Отсоедините крепление для подставки в нижней части телевизора. Необходимо открутить 4 крепящих винта.

5. После отсоединения крепления подставки зафиксируйте винты на прежнем месте.

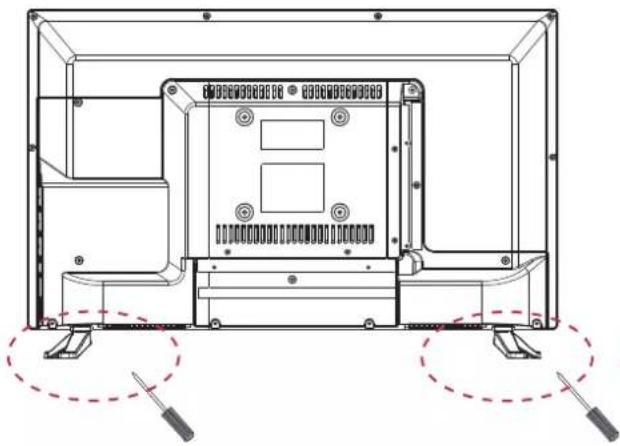

F24B3100M

Technical line drawing of a device chassis with screwdriver and mounting base (no text or symbols)

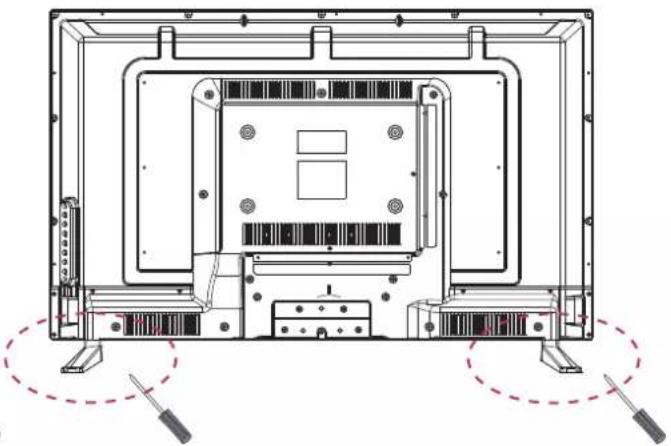

H32B3100M

Technical line drawing of a mechanical or electronic component with mounting brackets and internal components, no visible text or symbols.

1. Вставьте 4 крепежных винта для настенного крепления в соответствующие отверстия на корпусе телевизора, как показано на рисунке ниже.
2. Закрепите крепления на стене, используя подходящие винты.
3. Плотно скрепите настенное крепление с телевизором при помощит винтов.
4. Внимательно проверьте надежность всех соединений перед креплением ТВ на стену.

F24B3100M

100mm 100mm

Ширина отверстий для крепления на корпусе в ТВ – М4, глубина 8.

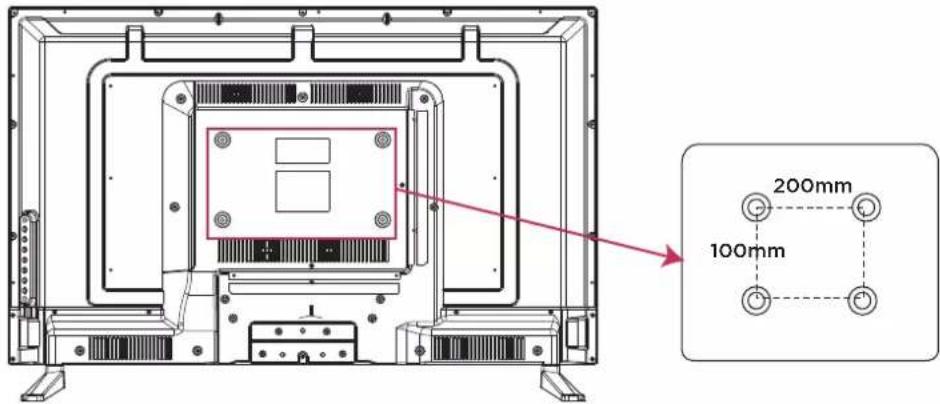

H32B3100M

200mm 100mm

Ширина отверстий для крепления на корпусе в ТВ – М5, глубина 10.

Модель	DEXP F24B3100M
Система цвета	PAL/NTSC
ТВ тюнер	PAL/SECAM/NTSC
Максимальное разрешение	1366x768
Статическая контрастность	3000:1
Время отклика	8,5 мс
Энергопотребление	< 36 Вт
Напряжение питания	110-240В.АС,.~50/60Гц
Подключения	Компонентный видео входКомпозитный видео входАудио вход ПКВидео вход ПКВход HDMIАнтенный вход
	Цифровой аудио выход
Информационный интерфейс	USB2.0
Поддерживаемые файловые системы	NTFS,FAT32 и FAT16
Модель	DEXP H32B3100M
Система цвета	PAL/NTSC
ТВ тюнер	PAL/SECAM/NTSC
Максимальное разрешение	1366x768
Статическая контрастность	1400:1
Время отклика	6,5 мс
Энергопотребление	<65В т
Напряжение питания	110-240В.АС,.~50/60Гц
Подключения	Компонентный видео входКомпозитный видео входАудио вход ПКВидео вход ПКВход HDMI x 2Антенный вход
	Цифровой аудио выход
Информационный интерфейс	USB2.0
Поддерживаемые файловые системы	NTFS,FAT32 и FAT16

Модель	Удельная мощность рабочего режима	Потребл. мощность в выкл. состоянии	Потребл. мощность в режиме ожидания	Энергопотребл-е в выкл.состоянии	Энергопотребл-е в режиме ожидания
F24B3100M	0,017 Вт/см^2	0 Вт	<0.5 Вт	0 Вт	<0.5 Вт
H32B3100M	0,013 Вт/см^2	0 Вт	<0.5 Вт	0 Вт	<0.5 Вт

МЕДИА

Медиа	Файл,расширение	Кодек		Примечания
		Видео	Аудио
Видео	.avi	MJPEG	MP3, WMA,AAC, MP2,PCM, AC3	Максимальное разрешении количество кадров всекунду: 640x480@30Максимальная скоростьпередачи данных: 10 Мб/с
		Xvid, MPEG-2,MPEG-4, Divx,H.264		Максимальное разрешении количество кадров всекунду: 720p@30,1920x1080@30.Максимальная скоростьпередачи данных: 20 Мб/с
	.mp4	MPEG-2, MPEG-4,DivX, H.264
	.ts/.trp	MPEG-2, H.264
	.mkv/.mov	MPEG-4, H.264
	.mpg	MPEG-1, MPEG-2
	.dat	MPEG-1	MP2	Максимальное разрешение 352x288. Максимальная скоростьпередачи данных 20 мб/с
	.vob	MPEG-2		Максимальное разрешение 720x576. Максимальная скоростьпередачи данных 20 мб/с
	.rm/.rmvb	RV8, RV9, RV10	COOK	Максимальное разрешение иколичество кадров в секунду1280x720@30. Максимальнаяскорость передачи данных 20Мб/с
Музыка	.mp3	--	mp3	Частота дискретизации: 8к~48KHz Скорость передачиданных: 16K~320 Кб/с.Каналы: моно/стерео
	.wma	--	wma
	.m4a/.aac	--	AAC	Частота дискретизации: 16к~48KHz Скорость передачиданных: 32K~442 Кб/с.Каналы: моно/стерео
Фото	.jpg, . Jpeg	Progressive JPEG	Максимальноеразрешение: 1024x768
		Baseline JPEG	Максимальноеразрешение: 15360x8640
	.bpm		Максимальноеразрешение: 9600x6400, глубина пикселов 1/4/8/16/24/32 bpp
	.png	Без чередования	Максимальноеразрешение 9600x6400
		С чередованием	Максимальноеразрешение 1200x800
Файловая система	Высокоскоростные FS, FAT32, FAT16, NTFS(NTFS сжатые файлы не поддерживаются)

Регламент качества LCD панелей (допустимое количество битых пикселей)

Определение класса качества LCD панелей для телевизоров, мониторов

Существует общая стандартная система определения качества, которой руководствуется все производители LCD-панелей.

ISO 13406-2 — Стандарт ISO на визуальную эргономику LCD-панелей. Она разделяется на несколько классов и типов, которые определяют качество матрицы.

Стандарт различает 4 класса качества LCD-панелей, для каждого из которых допускается определенное количество неработающих пикселей из миллиона:

• Класс 1: 0 дефектных пикселей на миллион.
- Класс 2: до 2 дефектов типа 1 и 2 или до 5 дефектов типа 3 на миллион.
- Класс 3: до 5 дефектных пикселей типа 1; до 15 - типа 2; до 50 дефектных субпикселей на миллион.
• Класс 4: до 150 битых пикселей на миллион.

В стандарте определено 4 типа дефектных пикселей:

• Тип 1: постоянно горящие пиксели.
• Тип 2: постоянно не горящие пиксели.
- Тип 3: пиксели с другими дефектами, включая дефекты субпикселей (ячеек RGB, составляющих пиксель), т.е. постоянно горящие красные, зелёные или голубые субпиксели.
- Тип 4 (группа дефектных пикселей): несколько дефектных пикселей в квадрате 5 x 5 пикселей.

Структура пикселя 3 субпикселя

Пиксель постоянно горит (виден как белая точка).

Пиксель постоянно не горит (остается черным).

Один из субпикселей постоянно горит

Один из субпикселей постоянно не горит (остается черным)

При разрешаемой способности матриц( ДЛЯ ТЕЛЕВИЗОРОВ)

Максимальное разрешение матрицы	Кол-во пикселей	Признается браком матрицы
1920*1080 (FHD) (Телевизоры)	2 073 600	5 пикселей (1-2 тип) или 11 пикселей (3 тип)
1366*768 (HD Ready) (Телевизоры)	1 048 576	3 пикселей (1-2 тип) или 6 пикселей (3 тип)

Примечание : Размеры растровых изображений выражают в виде количества пикселей по горизонтали и вертикали, например: 1600×1200. В данном случае это означает, что ширина изображения составляет 1600, а высота — 1200 точек (такое изображение состоит из 1 920 000 точек) то есть чтобы вычислить количество пикселей нужно умножить эти две величины.

Дополнительная информация

Производитель: ООО "Максимус". 236009, Российская Федерация, город Калининград, улица 4-я Большая Окружная, дом 102.

Изделие имеет сертификат соответствия, выданный

Государственным органом по Сертификации.

Спецификации и информация о продукте могут быть изменены без уведомления пользователя. Фактический интерфейс устройства может отличаться от представленного в данном руководстве.

www.dexp.club
