PANDUAN PENGGUNA AX70A9510GG SAMSUNG

Buku petunjuk pengguna

AX70A9510GE / AX70A9510GG

• Terima kasih telah membeli Pembersih Udara Samsung ini.
- Sebelum mengoperasikan unit ini, baca buku petunjuk ini dengan teliti dan simpan buku petunjuk untuk referensi di masa mendatang.

Informasi Keselamatan 3

Informasi Keselamatan 3

Isi Paket 7

Aksesori 7

Gambaran Umum Pembersih Udara 8

Bagian depan unit utama / Bagian belakang unit utama 8

Unit bawah / Layar 9

Melepas filter 10

Memasang filter 12

Menggunakan Pembersih Udara 15

Menyalakan atau mematikan pembersih udara / Mengubah mode operasi 15

Fungsi penguncian / Pengingat penggantian filter 16

Pengaturan saluran keluar udara / Memeriksa kualitas udara 17

Pembersihan dan Pemeliharaan 19

Membersihkan eksterior pembersih udara 91

Membersihkan dan mengeringkan filter 20

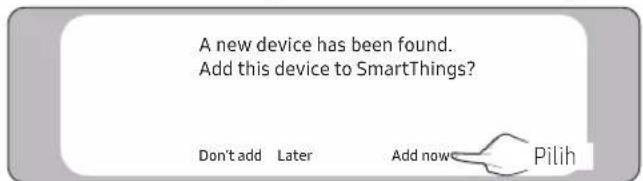

Menggunakan aplikasi SmartThings 21

Aplikasi SmartThings 21

Lampiran 24

Sebelum Meminta Layanan 24

Specifikasi Model (No. Registrasi) 27

Cara Membuang Produk Ini Dengan Benar (Limbah Peralatan Listrik & Elektronik)

(Berlaku di negara-negara dengan sistem pengumpulan terpisah)

Penandaan ini pada produk, aksesori, atau literaturnya menunjukkan bahwa produk dan aksesori elektroniknya (misal, pengisi daya, headset, kabel USB) tidak boleh dibuang bersama limbah rumah tangga lainnya pada akhir masa pakainya. Untuk mencegah kemungkinan bahaya pada lingkungan atau kesehatan manusia dari pembuangan limbah yang tidak terkontrol, pisahkan item ini dari jenis limbah lainnya, dan daur ulang secara bertanggung jawab untuk mendorong penggunaan kembali sumber daya material yang berkelanjutan.

Pengguna rumah tangga harus menghubungi pengecertempat mereka membeli produk ini, atau dinas pemerintah setempat, untuk rincian tempat dan cara membawa produk ini untuk didaur ulang secara ramah lingkungan.

Pengguna bisnis harus menghubungi pemasok mereka dan memeriksa syarat dan ketentuan kontrak pembelian.

Produk ini dan aksesori elektroniknya tidak boleh dibuang bersama limbah komersial lainnya.

Informasi Keselamatan

Peringatan keselamatan ini adalah untuk keselamatan pengguna dan pencegahan kerusakan properti pemilik. Oleh karena itu, baca buku petunjuk ini secara menyeluruh sebelum menggunakan produk.

PERINGATAN

Bahaya atau praktik yang tidak aman yang dapat menyebabkan cedera parah atau kematian.

PERHATIAN

Bahaya atau praktik yang tidak aman yang dapat menyebabkan cedera ringan atau kerusakan properti.

Ikuti petunjuk.

JANGAN dicoba.

Cabut dari sumber listrik.

JANGAN membongkar.

UNTUK INSTALASI

PERINGATAN

Hanya sambungkan ke stopkontak dengan spesifikasi daya yang sesuai dengan produk ini. Jangan menggunakan stopkontak dengan produk lainnya. Jangan memperpanjang kabel daya.

• Menggunakan beberapa stopkontak dengan produk lain atau memperpanjang kabel daya dapat menyebabkan tersengat listrik atau terbakar.
• Menggunakan konverter voltage dapat menyebabkan tersengat listrik atau terbakar.
• Tidak menggunakan kabel daya yang sesuai dengan voltase, frekuensi, dan/atau arus yang tepat dapat menyebabkan tersengat listrik atau terbakar.

Jangan memasang pembersih udara di dekat sumber panas dan objek yang mudah terbakar, atau di area dengan kelembapan tinggi atau berdebu. Hindarkan dari paparan minyak, gas, sinar matahari langsung, dan air.

- Ikuti petunjuk untuk menghindari tersengat listrik atau terbakar.

PERHATIAN

Saat memasang produk, pastikan steker listrik dapat dengan mudah dilepas saat diperlukan.

- Ikuti petunjuk untuk menghindari tersengat listrik atau terbakar akibat kebocoran listrik.

Pasang produk pada tempat datar yang rata.

- Ikuti petunjuk untuk menghindari getaran berlebihan, kebisingan, dan masalah operasional.

Jaga jarak aman dengan objek di sekitar.

• Berikan jarak dari setiap sisi: sedikitnya 61 cm, dan bagian belakang: sedikitnya 25 cm.
• Jarak diperlukan untuk memastikan saluran masuk udara yang efisien dan pembersihan yang baik.
• Pastikan saluran udara masuk dan keluar tidak tertutup.
  Pastikan kabel daya tidak tertindih di bawah produk.
• Ikuti petunjuk untuk menghindari tersengat listrik atau terbakar.

UNTUK SUPLAI DAYA

PERINGATAN

Gunakan kain kering untuk menyeka steker daya dan jaga area kontak tetap bersih dari debu, air, dan zat lain yang tidak diinginkan.

• Ikuti petunjuk untuk menghindari tersengat listrik atau terbakar.
  Periksa posisi kabel daya saat Anda menghubungkannya ke stopkontak.
• Kabel yang menggantung dari atas steker dapat merusak kawat di dalamnya, yang dapat mengakibatkan tersengat listrik atau terbakar.

Hubungi Pusat Layanan Samsung setempat jika steker listrik atau kabel rusak.

Jika kabel suplai daya rusak, maka harus diganti oleh produsen, agen servisnya atau orang yang mempunyai keahlian sejenis agar terhindar dari bahaya.

Pastikan steker listrik terpasang di stopkontak dengan aman. Jangan menggunakannya ketika steker atau kabel rusak.

• Ikuti petunjuk untuk menghindari tersengat listrik atau terbakar.
  Tarik bagian steker saat Anda mencabut kabel daya. Jangan menarik kabel langsung.
• Ikuti petunjuk untuk menghindari tersengat listrik atau terbakar.

Jangan menekuk, menarik, memelintir, atau mengikat kabel daya menjadi simpul secara paksa. Jangan menggantungnya di objek dari logam atau meletakkan benda berat di atasnya. Jangan meletakkan kabel di celah sempit di antara benda berat, atau menaruhnya di belakang pembersih udara secara paksa.

- Ikuti petunjuk untuk menghindari tersengat listrik atau terbakar.

Peralatan ini memiliki steker terpolarisasi (salah satu bilah lebih lebar dari yang lain. Untuk mengurangi risiko tersengat listrik, steker ini dimaksudkan agar sesuai dengan stopkontak terpolarisasi hanya satu arah. Jika steker tidak sesuai saat dipasang di stopkontak, balik steker. Jika steker tidak sesuai, hubungi teknisi listrik yang tersertifikasi.

- Jangan mencoba untuk melanggar standar keselamatan ini.

PERHATIAN

Lepaskan steker listrik pembersih udara jika tidak digunakan dalam kurun waktu yang lama dan selama hujan badai.

- Ikuti petunjuk untuk menghindari tersengat listrik atau terbakar.

Pemasangan produk harus ditangani oleh personel layanan Samsung resmi atau teknisi setempat tersertifikasi untuk menghindari kerusakan kabel daya atau steker, yang dapat membahayakan.

Cabut pembersih udara dari sumber listrik sebelum dibersihkan atau diperbaiki.

PERINGATAN

Jika produk terkena air, segera cabut dari sumber listrik dan hubungi Pusat Layanan Samsung setempat Anda.

- Ikuti petunjuk untuk menghindari tersengat listrik atau terbakar.

Jika Anda mendengar kebisingan, mencium bau terbakar, atau melihat asap dari produk, segera hentikan pemakaian dan hubungi Pusat Layanan Samsung setempat.

- Ikuti petunjuk untuk menghindari tersengat listrik atau terbakar.

Jika terjadi kebocoran gas (misalnya, pipa gas atau gas propana) di lokasi tempat produk digunakan, JANGAN menyentuh produk atau kabel daya. Segera buka jendela untuk memperlancar sirkulasi udara, kemudian hubungi agen penyedia layanan gas atau teknisi yang tersertifikasi untuk bantuan.

• Jangan menyalakan kipas ventilasi.

- Percikan dapat menyebabkan ledakan atau terbakar.

Jangan tarik kabel daya saat mengoperasikan pembersih udara,

- Hal ini dapat menyebabkan percikan saat menyambungkan steker, yang dapat mengakibatkan ledakan atau terbakar.

Hubungi Pusat Layanan Samsung setempat saat Anda memerlukan layanan perbaikan.

- Ikuti petunjuk untuk menghindari malfungsi, kebocoran air, tersengat listrik, atau terbakar.

Jangan memegang steker listrik dengan tangan yang basah.

- Ikuti petunjuk untuk menghindari tersengat listrik atau terbakar.

Jangan memukul produk dengan tenaga berlebihan atau menarik atau menekan panel depan dengan paksa.

- Gagal melakukannya dapat menyebabkan kebakaran, kerusakan produk, cedera, kebisingan, atau deformasi.

Simpan kemasan plastik jauh dari jangkauan anak-anak atau buang sesuai dengan aturan.

- Ikuti petunjuk untuk melindungi anak-anak dari risiko mati lemas.

Jangan memasukkan jari atau benda lain ke saluran masuk dan keluar udara.

- Jauhkan dari jangkauan anak-anak agar terhindar dari cedera.

- Berhati-hatilah agar jari Anda tidak terluka dengan meletakkannya di antara panel depan dan produk saat panel depan menutup.

Jangan meletakkan benda di dekat pembersih udara karena anak-anak dapat menggunakannya untuk memanjat produk.

- Ikuti petunjuk untuk menghindari cedera akibat terguling atau jatuh.

Jika area steker listrik terkena air, keringkan sepenuhnya sebelum menggunakan pembersih udara kembali.

- Ikuti petunjuk untuk menghindari tersengat listrik atau terbakar.

Jangan memasukkan benda logam dan yang serupa ke dalam pembersih udara.

- Ikuti petunjuk untuk mencegah tersengat listrik atau cedera.

Jangan meletakkan benda berat di atas pembersih udara.

- Ikuti petunjuk untuk menghindari kerusakan atau kebisingan.

Untuk mengurangi risiko terbakar atau tersengat listrik, jangan menggunakan kipas ini dengan perangkat kontrol kecepatan tinggi solid-state.

Tidak cocok untuk digunakan bersama kontrol kecepatan solid-state.

Jika ada komponen listrik di dalam pembersih udara yang terkena cairan atau air, cabut produk dari sumber listrik dan hubungi Pusat Layanan Samsung setempat Anda.

- Ikuti petunjuk untuk menghindari tersengat listrik atau terbakar.

JANGAN mencoba memperbaiki atau memodifikasi produk.

- Gunakan hanya sekering berperingkat standar.

- Ikuti petunjuk untuk mencegah tersengat listrik, terbakar, kerusakan, atau cedera.

PERHATIAN

Tempatkan pembersih udara setidaknya 2 meter dari TV atau media audio/visual lainnya.

- Pembersih udara dapat terpengaruh oleh kebisingan video atau audio.

Operasikan pembersih udara tanpa halangan di sekitarnya.

- Sedikitnya 61 cm dari kedua sisi produk, 25 cm dari saluran masuk produk, dan 99 cm dari saluran keluar produk

- Produk ini dirancang untuk menyerap, membersihkan, dan membuang udara berpolusi. Jika tidak diberikan jarak, kapasitas pembersihan dapat berkurang.

Jangan menginjak produk atau meletakkan benda lain di atasnya (cucian, lilin, rokok yang menyala, piring, obat-obatan, benda logam, pengharum ruangan, dll.

- Ikuti petunjuk untuk mencegah tersengat listrik, terbakar, kerusakan, atau cedera.

Jangan memiringkan atau membalikkan pembersih udara saat steker listrik tersambung ke stopkontak.

- Ikuti petunjuk untuk menghindari kerusakan atau terbakar.

Jangan menggunakan pengusir serangga atau produk semprot lainnya pada pembersih udara.

- Produk ini dapat berbahaya dan dapat menyebabkan tersengat listrik, terbakar, atau kerusakan.

Jangan mencelupkan pembersih udara ke dalam air.

- Ikuti petunjuk untuk menghindari kerusakan.

Jangan memegang produk dengan tangan yang basah.

- Ikuti petunjuk untuk menghindari tersengat listrik.

Peralatan ini dapat digunakan oleh anak-anak berusia 8 tahun ke atas dan orang-orang dengan kekurangan kemampuan fisik, sensori, atau mental, atau yang memiliki kekurangan pengalaman dan pengetahuan jika mereka telah diberikan pengawasan atau instruksi menyangkut penggunaan peralatan dengan cara yang aman dan memahami bahaya yang ada. Anak-anak tidak boleh bermain dengan peralatan.

Pembersihan dan pemeliharaan pengguna tidak boleh dilakukan anak-anak tanpa pengawasan.

UNTUK PEMBERSIHAN

PERINGATAN

Jangan menggunakan air, benzena, tiner, alkohol, aseton, atau zat serupa pada produk secara langsung.

- Ikuti petunjuk untuk menghindari perubahan warna atau deformasi, tersengat listrik, atau terbakar. Cabut produk dari sumber listrik saat membersihkan. Tunggu kipas benar-benar berhenti sebelum membersihkan.

- Ikuti petunjuk untuk menghindari tersengat listrik atau terbakar.

PERHATIAN

Pastikan mencabut semua sumber listrik sebelum dibersihkan atau pekerjaan pemeliharaan lainnya. Sebelum menghubungkan daya setelah dibersihkan, pastikan produk dirakit dengan benar.

Aksesori

Buku petunjuk pengguna

1) Filter deodorisasi dan filter pengumpul debu tidak dapat digunakan kembali dengan mencucinya menggunakan air.

CATATAN

• JANGAN menggunakan tipe filter selain filter asli yang disediakan bersama produk.

- Saat membeli filter pengganti, pastikan bahwa filter adalah tipe yang sama seperti filter asli yang disediakan bersama produk.

Gambaran Umum Pembersih Udara

Gambar ini hanya sebagai ilustrasi. Desain dan spesifikasi produk dapat berubah tanpa pemberitahuan sebelumnya untuk tujuan peningkatan kualitas.

Bagian depan unit utama

01 Kabel klip
02 Unit bawah
03 Saluran keluar udara/Panel yang dipesan lebih awal
04 Layar

05 Jaring bagian depan
06 Bingkai
07 Handel tarik (kedua sisi bagian bawah)

01 Kabel klip
02 Saluran masuk udara/Panel bagian belakang
03 Sensor udara mikro

04 Filter Pengumpul Debu
05 Filter Deodorisasi
06 Pra-Filter

Unit bawah

01 Tombol Mode

• Tekan sebentar: Mengubah mode operasi (Smart, High, Wind-Free, Sleep)
• Tekan 3 detik: Atur ulang filter
• Tekan 5 detik: Mengaktifkan/Menonaktifkan AP

02 Tombol daya

• Tekan sebentar: Menyalakan/mematikan perangkat
• Tekan 3 detik: Mengunci/membuka kunci perangkat (Ketika perangkat dikunci/dibuka, tombol akan ditampilkan selama 5 detik pada layar depan.)
  * Tombol mode + Tombol daya
• Tekan 5 detik: Tombol beralih antara 1 saluran keluar dan 3 saluran keluar (jumlah saluran keluar udara)

03 Layar

Layar

01 Menampilkan level PM10, PM2.5, PM1.0, dan GAS dengan indikator warna
02 Menampilkan mode operasi
03 Menampilkan status PM10, PM2.5, dan PM1.0
04 Menunjukkan konsentrasi status PM10, PM2.5, dan PM1.0, serta GAS

CATATAN

• PM10: Debu di udara dengan diameter 10 µm atau kurang
• Partikel halus sekitar 1/5 dari diameter rambut manusia
• PM2.5: Debu di udara dengan diameter 2,5 µm atau kurang – Partikel halus sekitar 1/20 dari diameter rambut manusia
• PM1.0: Debu di udara dengan diameter 1,0 µm atau kurang
• Partikel halus sekitar 1/50 dari diameter rambut manusia
  * Diameter rambut manusia: 50–70 μm

Gambaran Umum Pembersih Udara

Melepas filter

Sebelum menggunakan filter bawaan untuk pertama kali atau filter pengganti, pastikan untuk melepaskan kemasan plastik dari filter.

Untuk melepaskan filter, pastikan steker listrik sudah dicabut.

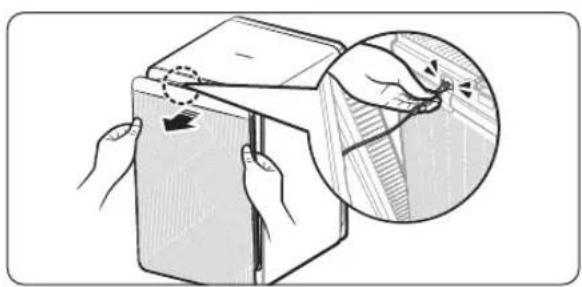

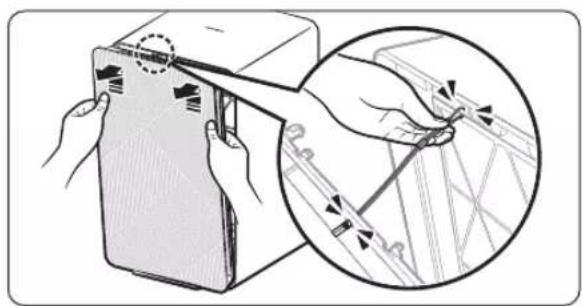

• Tahan kedua sisi atas panel belakang. Angkat perlahan lalu tarik panel ke arah Anda untuk melepaskannya.
• Lepaskan kabel klip dari bagian belakang unit utama.

LANGKAH 5 Lepaskan kemasan plastik dari filter deodorisasi dan filter pengumpul debu.

Gambaran Umum Pembersih Udara

Memasang filter

Saat memasang filter, lihat urutan pemasangan filter yang ditunjukkan pada label yang terpasang di bagian dalam unit filter.

• Letakkan (②) sudut filter di belakang klip (①) di bagian bawah unit utama untuk mengencangkan filter.
• Pastikan bahwa arah pemasangan filter sudah benar sebelum memasangnya.

- Masukkan (②) tab pada filter ke dalam slot (①) di bagian bawah unit utama.

• Pasang kabel klip (①) ke bagian belakang unit utama.

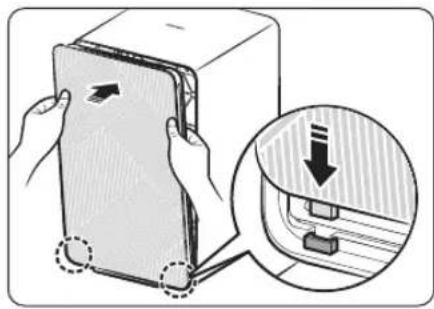

• Masukkan tab pada panel ke dalam slot (②) di bagian bawah unit utama, kemudian tekan bagian tengah atas panel untuk mengencangkannya.

LANGKAH 5 Menonaktifkan pengingat penggantian filter setelah mengganti filter

- Tekan dan tahan tombol [ ☐☐ ] selama lebih dari 3 detik.

CATATAN

• Pengingat penggantian filter menampilkan tulisan "Filter Reset needed" pada layar depan dan terdapat alarm pengingat. Jika pengingat penggantian filter diaktifkan, ganti dengan filter baru dan nonaktifkan pengingat.
• Jika filter bau dan ruangan menjadi bau, ganti filter dan nonaktifkan pengingat penggantian filter.

CATATAN

• Jika kondisi memungkinkan, tutup pintu dan jendela saat produk bekerja. Perhatikan bahwa konsentrasi karbon dioksida meningkat jika produk digunakan dengan pintu dan jendela tertutup untuk waktu yang lama. buka ventilasi pada ruangan secara teratur. Bau yang tidak menyengat pada filter juga dapat berkurang dengan membuka ventilasi ruangan.
• Sebelum melepas penutup plastik pelindung yang terpasang di kedua sisi panel depan, hidupkan perangkat terlebih dahulu dan pastikan panel depan terbuka penuh.

Menggunakan filter

• Saat menggunakan perangkat untuk pertama kalinya setelah pembelian, Anda mungkin mencium bau dari filter baru.
• Ini akan hilang secara alami setelah menggunakan perangkat selama satu atau dua hari.
• Siklus pembersihan dan penggantian filter dapat bervariasi tergantung lingkungan tempat perangkat digunakan.
• Lampu pengingat penggantian filter menyala saat durasi maksimal penggunaan filter tercapai, berdasarkan waktu kerja perangkat. Oleh karena itu, siklus penggantian filter dapat bervariasi tergantung lingkungan tempat perangkat digunakan.
• Jika perangkat digunakan 24 jam setiap hari, filter deodorisasi dan filter pengumpul debu dapat digunakan selama 6 bulan hingga maksimal 1 tahun. Umur filter tergantung tingkat polusi udara. Masa pakai dapat berkurang tergantung lingkungan tempat perangkat digunakan, jumlah polutan yang diserap, dan seberapa sering perangkat digunakan.
• Jika filter sangat terkontaminasi, bau tidak sedap akan muncul dari perangkat atau kipas akan jauh melambat dari sebelumnya, ganti dengan filter baru, bahkan jika lampu pengingat penggantian filter tidak menyala.
• Jika perangkat tidak digunakan selama lebih dari dua minggu atau bau tidak sedap berasal dari perangkat, operasikan perangkat dalam mode kecepatan kipas tinggi di lokasi yang berventilasi baik selama lebih dari 4 jam. Atau, jemur filter di bawah sinar matahari setidaknya selama 4 jam. Ini dapat membantu mengurangi bau yang ada di filter.
• Jika beberapa bau tidak sedap keluar dari perangkat selama operasi, itu berarti filter penuh dengan bau di sekitarnya dan sekarang saatnya untuk menggantinya. Ganti dengan filter baru.
• Filter deodorisasi dan filter pengumpul debu adalah bahan habis pakai. Anda akan dikenakan biaya untuk mengganti filter ini terlepas dari sisa masa garansi.
• Filter untuk penggantian dapat dibeli dari situs web Samsung Electronics terdekat.

Filter deodorisasi

Filter deodorisasi adalah filter berperforma tinggi yang secara efektif menghilangkan bau harian termasuk bau toilet dan makanan.

• Jika ruangan memiliki bau yang terlalu kuat, buka ventilasi ruangan terlebih dahulu dan kemudian operasikan perangkat untuk menghilangkan sisa bau. Hal ini dapat menjaga performa perangkat tetap tinggi.
• Jika Anda menggunakan perangkat saat memasak makanan yang memiliki bau menyengat, filter deodorisasi dapat terkontaminasi dengan bau tersebut. Akibatnya, perangkat dapat mengeluarkan bau yang tidak sedap, atau masa pakai filter deodorisasi dapat berkurang dan perlu diganti lebih sering.
• Jika Anda menggunakan perangkat di lokasi dengan banyak hewan peliharaan atau bau yang menyengat, masa pakai filter deodorisasi dapat berkurang.
  Pasang perangkat dengan jarak yang cukup dari tempat hewan peliharaan membuang kotoran atau makanan hewan peliharaan disimpan.
• Karbon monoksida (CO) adalah gas berbahaya utama yang tidak dapat dihilangkan oleh filter deodorisasi. Gas ini biasanya mengalir dari luar.
• Jangan mencuci filter deodorisasi dengan air. Saat menggunakan produk, berhatihatilah untuk memastikan produk tidak terkena air.

Filter pengumpul debu

Filter berperforma tinggi ini menghilangkan debu halus dan partikel asap rokok di udara.

- JANGAN mencuci filter pengumpul debu dengan air. Saat menggunakan produk, berhatihatilah untuk memastikan produk tidak terkena air.

Menggunakan Pembersih Udara

Jika Anda mendengar bunyi lonceng saat Anda menyambungkan steker listrik, itu berarti daya tersambung dengan benar.

Menyalakan atau mematikan pembersih udara

• Perangkat menyala dengan suara lonceng, dan mulai beroperasi dalam mode Smart.
  – Segera setelah perangkat mulai beroperasi, pesan pembuka, pengingat tautan aplikasi, dan indikator 'sensor ready' ditampilkan selama 3 detik masing-masing secara berurutan. Setelah itu, warna kualitas udara, level PM, dan mode operasi ditampilkan.
• Kualitas udara ditunjukkan dengan indikator warna: PM10, PM2.5, PM1.0, GAS
  Konsentrasi PM10, PM2.5, dan PM1.0 ditampilkan.

- Selama pengoperasian perangkat, panel depan tetap terbuka sekitar 10 hingga 30 mm. Perhatikan bahwa panel depan terbuka sekitar 40 mm dan kemudian menutup sebesar 25 mm sebelum perangkat mulai beroperasi untuk pertama kalinya setelah steker listrik disambungkan.

- Kecerahan tampilan depan berubah tergantung intensitas cahaya sekitar.

Ubah mode operasi perangkat seperlunya.

• Tekan tombo □□ ] untuk memilih mode operasi yang akan digunakan.
• Setiap kali Anda menekan tombol, mode berubah dalam urutan berikut: Smart → High → Wind-Free → Sleep → Smart.

- Jika Anda mengubah perangkat ke mode Sleep, panel depan menutup, perangkat beroperasi pada kecepatan kipas terendah dan warna indikator kualitas udara hanya berkedip.

– Jika Anda mengubah mode operasi setelah menggunakan mode Sleep selama lebih dari 10 detik, mode Sleep akan mati dan indikator 'sensor ready' akan muncul.

- Pada mode Smart, kecepatan kipas secara otomatis disesuaikan (Tinggi → Menengah → Rendah) bergantung pada kondisi debu dan bau agar menjaga udara ruangan tetap bersih.

- Jika udara di ruang menjadi bersih setelah perangkat beroperasi dalam mode Smart selama beberapa waktu, panel depan akan menutup dan perangkat secara otomatis beralih ke 'mode penghemat daya'.

Mode hemat daya otomatis mati jika kualitas udara ruangan menurun. Mode ini dapat dimatikan secara manual dengan mengubah kecepatan kipas.

- Saat dalam mode Smart, gunakan aplikasi SmartThings untuk mengaktifkan mode Sleep. Ketika menjadi sangat gelap di sekitar perangkat, panel depan akan menutup sendiri secara otomatis, tampilan depan akan mati dan perangkat akan beroperasi pada kecepatan kipas terendah.

Menggunakan Pembersih Udara

Gunakan fungsi ini untuk mengunci semua tombol agar tombol tidak ditekan secara tidak sengaja atau ditekan oleh anak-anak selama pengoperasian perangkat.

• Untuk mengunci semua tombol, tekan dan tahan tombol [ ] selama lebih dari 3 detik. Terdengar suara lonceng, ikon 'kunci' ditampilkan di layar depan selama 5 detik dan kemudian semua tombol terkunci.
• Saat fungsi Kunci aktif, semua tombol dinonaktifkan dan tidak dapat dipilih.

Mematikan fungsi

- Tekan dan tahan tombol [ ⭕] selama lebih dari 3 detik. Terdengar suara 'ding', ikon 'gembok terbuka' ditampilkan di layar depan selama 5 detik dan kemudian fungsi dimatikan.

Pengingat penggantian filter

Fungsi ini memberi tahu Anda kapan Anda perlu mengganti filter deodorisasi dan filter pengumpul debu.

• Jika alarm berbunyi dan 'Filter Reset needed' muncul di layar depan saat menggunakan perangkat, ganti filter habis pakai, nyalakan perangkat, kemudian tekan dan tahan tombol [Delama lebih dari 3 detik untuk mengatur ulang waktu penggantian filter. Terdengar suara lonceng dan tampilan depan menampilkan pesan yang meminta Anda mengonfirmasi untuk mengatur ulang waktu penggantian filter. Untuk mengatur ulang waktu penggantian filter, tekan tombol [O]. Jika Anda tidak ingin mengatur ulang, tekan tombol [O]. Jika Anda menekan tombol [O], 'Filter is reset' muncul pada layar.
• Anda juga harus mengatur ulang waktu penggantian filter dengan menekan dan menahan tombol [Delama lebih dari 3 detik saat filter diganti karena alasan apa pun meskipun layar depan tidak menampilkan 'Filter Reset needed'.

PERHATIAN

- Jika filter belum diganti atau dipasang di perangkat dan Anda mengatur ulang waktu penggantian filter, pengingat penggantian filter mungkin tidak berfungsi dengan benar.

CATATAN

- Saat filter harus diganti, 'Filter Reset needed' ditampilkan pada layar selama 10 detik segera setelah perangkat dinyalakan.

Kecepatankipas\Mode	Smart	High fan speed
Tinggi	1 atau 3 saluran keluar udara	3 saluran keluar udara
Sedang	1 saluran keluar udara	-
Rendah	1 saluran keluar udara	-

3 saluran keluar udara 1 saluran keluar udara

Pengaturan saluran keluar udara

Saat dalam mode Smart dengan kecepatan kipas tinggi, ubah jumlah saluran keluar udara jika perlu.

- Tekan dan tahan tombol [] dan [] setama lebih dari 5 detik. 'Blow air from 1 side' muncul pada layar depan. Saat Anda mengubah kecepatan ke Tinggi saat dalam mode Smart, jumlah saluran keluar udara secara otomatis berubah dari 3 ke 1.

- Jika jumlah saluran keluar udara diatur ke 1, kemudian Anda menekan dan tahan tombol [8] dan [1] selama lebih dari 5 detik, 'Blow air from 3 sides' muncul pada layar depan. Selanjutnya, ketika Anda mengubah kecepatan kipas ke Tinggi saat dalam mode Smart, jumlah saluran keluar udara berubah dari 1 ke 3.

- Pengaturan yang diubah dikelola bahkan setelah perangkat dimatikan dan dinyalakan kembali.

CATATAN

• Saat kecepatan kipas Menengah atau Rendah saat dalam mode Smart, jumlah saluran keluar udara tidak berubah secara otomatis.
• Dalam mode selain mode Smart, pengaturan ditampilkan dan dapat diubah tetapi jumlah saluran keluar udara tidak dapat berubah secara otomatis.

Memeriksa kualitas udara

Konsentrasi PM10, PM2.5, dan PM1.0 ditampilkan, serta kualitas udara dan level GAS ditunjukkan dengan indikator warna, bergantung pada PM10, PM2.5, PM1.0, dan level GAS.

- Di antara PM10, PM2.5, PM1.0, dan GAS, nilai dengan kualitas udara terburuk akan ditampilkan. - Jika semua item memiliki nilai rendah, konsentrasi PM10, PM2.5, dan PM1.0 ditampilkan secara bergantian masing-masing selama 10 detik.

- Level kualitas udara

Tingkat polusi		Konsentrasi PM10 ( g/m^3)	Konsentrasi PM2.5 / PM1.0 ( g/m^3)	Levelpolusi Gas
Sangat buruk	Merah 151	dan lebih 76 dan lebih 4
Buruk	Kuning	81 - 150	36 - 75	3
Sedang	Hijau	31 - 80	16 - 35	2
Baik	Biru	30 dan di bawahnya	15 dan di bawahnya	1

- Pengukuran PM10, PM2,5 dan PM1,0 akan ditampilkan dalam angka 05-999.

CATATAN

• Konsentrasi PM dapat dipengaruhi oleh kondisi lingkungan tempat perangkat digunakan (misalnya, ada lokasi konstruksi atau jalan di dekatnya, perangkat digunakan di dekat sofa kain, pengumpul debu digunakan atau tempat tidur/pakaian diatur di sekitar perangkat.
• Indikator konsentrasi PM dapat meningkat jika:

– Perangkat ini digunakan di ruangan berkarpet, klinik hewan, atau toko pakaian dengan banyak bulu, lokasi yang sangat lembap, atau lokasi yang banyak asap atau serangga,
– Pelembap udara, panci presto listrik, atau semprotan digunakan di sekitar perangkat, atau
- Debu kuning muncul dan perangkat digunakan di lingkungan dengan aliran udara luar masuk (karena sistem HVAC atau ventilasi atau bingkai jendela yang berangin)

• Level gas dapat dipengaruhi oleh barang-barang rumah tangga yang berbau seperti penyegar udara, deodoran, dan detergen.
• Jika berbagai jenis pembersih udara digunakan di ruangan yang sama, pembacaan konsentrasi PM mungkin tidak cocok saat udara bersirkulasi. Pembacaan konsentrasi PM dapat bervariasi tergantung produk dan pengukur PM.
• Jika intensitas gas (bau) konstan tanpa perubahan, pembacaan level gas mungkin tidak berubah meskipun bau yang Anda hirup terasa kuat.
• Pembacaan konsentrasi PM mungkin tidak sesuai dengan perkiraan resmi.
• Dalam lingkungan yang dipengaruhi oleh gelombang elektromagnetik atau gangguan listrik, pembacaan konsentrasi PM dapat meningkat sementara.

Pembersihan dan Pemeliharaan

Pastikan untuk mencabut steker listrik dari stopkontak sebelum membersihkan produk.

Membersihkan eksterior pembersih udara

• Basahi kain lembut dengan air hangat dan peras, lalu bersihkan bagian luar produk dengan itu.
• Gunakan kapas untuk menyeka lekukan pada panel belakang.
• Jika sulit menghilangkan debu di panel depan atau belakang, lepaskan panel dan cuci dengan air.

PERHATIAN

• JANGAN menyeka produk dengan detergen alkali atau desinfektan.
- JANGAN bersihkan permukaan produk dengan asam sulfat, asam klorida, atau pelarut organik (misalnya pengencer, minyak tanah, aseton, JANGAN menempelkan stiker ke permukaan. Permukaan produk dapat menjadi rusak.

Membersihkan unit sensor

- Gunakan pengumpul debu untuk membersihkan area di sekitar sensor. Jika sensor terkontaminasi dengan debu atau benda asing lainnya, konsentrasi PM yang tinggi dapat dideteksi.

PERHATIAN

Membersihkan dan mengeringkan panel depan

• Pegang kedua sisi atas panel depan dan tarik ke arah Anda sendiri.
• Lepaskan kabel klip dari bagian depan unit utama.

• Memutar panel depan
  • Tahan tarikan di bagian atas dan lepaskan jaring.

LANGKAH 3 Membersihkan dan mengeringkan jaring depan

• Gunakan air atau kain lembut untuk menghilangkan debu dan benda asing lainnya pada panel depan.
• Jika Anda membersihkan jaring depan dengan air, keringkan secara menyeluruh sebelum memasangnya ke produk.

PERHATIAN

- Bingkai menggabungkan tampilan PBA. Pastikan bingkai tidak terkena air. Kontak dengan air menyebabkan kegagalan perangkat.

Pembersihan dan Pemeliharaan

LANGKAH 4 Memasang jaring bagian depan

- Pasang jaring depan ke panel depan seperti berikut: - Masukkan tab pada jaring depan ke dalam slot (①) di bagian bawah panel, lalu dorong area bernomor ② di bagian atas jaring

LANGKAH 5 Memasang panel depan

• Pasang kabel klip (①) ke bagian depan unit utama.
• Masukkan tab pada panel ke dalam slot (②) di bagian bawah unit utama, kemudian tekan bagian tengah atas panel untuk mengencangkannya.

Membersihkan dan mengeringkan filter

CATATAN

- Untuk detail tentang cara melepas/memasang filter, lihat halaman 10.

- Jika debu terlihat sudah banyak, gunakan pengumpul debu untuk menghilangkan debu yang besar terlebih dahulu dan kemudian bilas filter dengan air hangat. - Interval pembersihan: 2 minggu (jika produk digunakan 24 jam setiap hari)

PERHATIAN

- Saat mencuci Pra-filter, jangan menggosok dengan sikat atau alat serupa lainnya karena dapat merusak serat superfine.

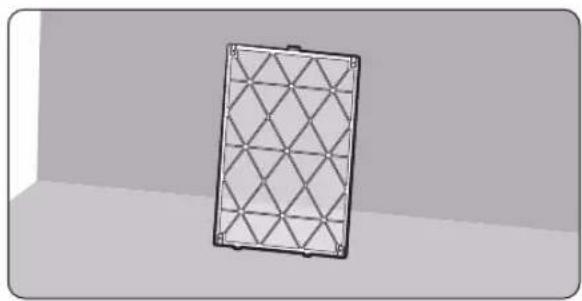

Mengeringkan filter

- Simpan filter di tempat teduh sampai benar-benar kering, hindari paparan sinar matahari langsung.

Untuk menggunakan aplikasi SmartThings, sambungkan produk ke jaringan dengan urutan yang dijelaskan di bawah ini. Gambar yang ditampilkan dapat berbeda tergantung pada model telepon cerdas Anda, versi OS, dan pembuatnya. Anda perlu mengatur titik akses Wi-Fi hanya saat menghubungkan produk ke jaringan Wi-Fi. Setelah produk terhubung, Anda dapat menggunakan aplikasi SmartThings via Wi-Fi, 3G, LTE, 5G atau jaringan nirkabel lainnya. Jika Wi-Fi terputus, ikuti petunjuk pada aplikasi Samsung SmartThings melalui perangkat seluler atau tablet.

Anda dapat menginstal aplikasi SmartThings dengan mudah atau mengopreasikan produk menggunakan ponsel cerdas. Anda dengan memindai kode QR pada label yang terpasang.

① Memeriksa sambungan daya

Periksa jika kabel daya tersambung ke produk dan titik akses.

2 Mengatur dan menghubungkan ke titik akses Wi-Fi menggunakan telepon pintar Anda

1 Untuk menghubungkan produk ke jaringan Wi-Fi, aktifkan Wi-Fi di "Settings > Wi-Fi", lalu pilih titik akses untuk dihubungkan

• Hanya karakter alfanumerik yang didukung untuk nama titik akses nirkabel (SSIDs. Jika SSIDs memiliki karakter khusus, beri nama ulang sebelum menghubungkannya.
• Produk ini hanya mendukung Wi-Fi 2.4 GHz.

- Jika "Switch to mobile data" atau "Adaptive Wi-Fi" aktif, Anda tidak dapat menghubungkan ke jaringan. Pastikan Anda menonaktifkan fungsi ini sebelum menghubungkan ke jaringan.

- Pengaturan dapat berbeda tergantung pada model telepon cerdas Anda, versi OS, dan pembuatnya.

3 Memeriksa koneksi internet

- Setelah menghubungkan ke Wi-Fi, periksa jika telepon cerdas Anda terhubung ke Internet.

CATATAN

- Firewall dapat menghalangi telepon cerdas Anda terhubung ke Internet. Hubungi penyedia layanan Internet untuk mengatasi masalah.

3 Mengunduh aplikasi SmartThings dan mendaftarkan akun Samsung Anda.

1 Mengunduh Aplikasi SmartThings

• Cari "SmartThings" di Play Store atau App Store, dan unduh aplikasi SmartThings ke telepon cerdas Anda.
• Jika aplikasi SmartThings telah terinstal pada telepon cerdas Anda, perbarui hingga versi terbaru.

SmartThings (Samsung Connet) Samsung Electronics Co., Ltd.

TATAN

• Aplikasi SmartThings mendukung Android OS 7,0 atau lebih baru (dengan RAM paling sedikit 2 GB) dan iOS 12,0 atau lebih baru. Aplikasi ini dioptimalkan untuk iPhone 6s atau lebih baru serta ponsel cerdas Samsung (seri Galaxy S dan Note. Pembaruan pada aplikasi SmartThings atau fungsi yang didukung aplikasi ini mungkin tidak dilanjutkan untuk versi OS yang sebelumnya didukung karena alasan seperti kemampuan penggunaan dan keamanan.
• Aplikasi SmartThings dapat berubah tanpa pemberitahuan sebelumnya untuk meningkatkan kemampuan penggunaan dan performa produk.

2 Mendaftarkan akun Samsung Anda

- Akun Samsung diwajibkan menggunakan aplikasi SmartThings. Untuk membuat akun Samsung dan masuk ke akun Anda, ikuti instruksi yang ditampilkan pada aplikasi SmartThings. Anda tidak perlu menginstal aplikasi tambahan.

CATATAN

• Jika Anda telah memiliki akun Samsung, masuk ke akun tersebut. Jika Anda memiliki ponsel cerdas yang merupakan perangkat Samsung dan Anda memiliki akun Samsung, ponsel cerdas Anda secara otomatis masuk ke akun Anda.
• Jika Anda masuk dari ponsel cerdas yang diproduksi untuk negara lain, Anda harus masuk dengan kode negara tersebut saat membuat akun Samsung, dan aplikasi SmartThings mungkin tidak berfungsi di beberapa ponsel cerdas.

Menyambungkan aplikasi SmartThings ke produk Anda.

1 Memilih produk untuk disambungkan

1) Buka aplikasi SmartThings sekitar satu menit setelah mengaktifkan produk untuk dihubungkan.
2) Setelah aplikasi SmartThings dibuka, pilih 'ADD NOW' saat muncul jendela pop-up mengatakan bahwa ditemukan produk untuk disambungkan.

3) Jika jendela pop-up tidak muncul, pilih "+" lalu pilih "Add Device."

Anda dapat menambahkan produk yang ingin Anda sambungkan dengan memilihnya secara manual atau dengan memilih "Scan".

• Memilih secara manual: Air purifier > Samsung
• Scan: [Air purifier] Samsung

2 Menyambungkan aplikasi SmartThings ke produk Anda.

• Ikuti instruksi yang ditampilkan pada aplikasi SmartThings untuk menyambungkan ke produk Anda.
• Untuk informasi mengenai cara menggunakan aplikasi SmartThings, pilih menu How To pada aplikasi.

TATAN

• Jika jendela pop-up apa pun muncul di atas ponsel cerdas saat menghubungkan ke produk Anda, jangan dipilih.
• Jika muncul jendela pop-up mengatakan bahwa perangkat telah didaftarkan saat menyambungkan ke produk Anda, dapatkan izin menggunakan "REQUEST PERMISSION" dari pengguna yang telah tersambung ke produk, atau membuat akun baru menggunakan "REGISTER MY ACCOUNT" untuk menyambungkan ke produk secara independen.
• Jika terjadi kesalahan terkait pada akun Samsung saat menyambungkan ke produk Anda, keluar dari akun Samsung Anda saat ini, masuk ke akun Samsung Anda sebelumnya, lalu hapus semua perangkat yagn telah tersambung sebelumnya. Setelah itu, masuk ke akun Samsung Anda saat ini lagi, lalu konfigurasikan pengaturan.
• Jika muncul pesan kegagalan saat menambahkan perangkat, lihat "Mengatur dan menghubungkan ke titik akses Wi-Fi menggunakan telepon pintar Anda" pada halaman 21. Koneksi dapat gagal sementara karena masalah lokasi instalasi titik akses atau masalah lainnya.
• Jika "AP" tidak muncul dari layar, cabut steker listrik kembali.

CATATAN

• Untuk protokol keamanan untuk titik akses nirkabel/berkabel, WPA-PSK dan WPA2-PSK direkomendasikan. Untuk metode autentikasi, AES direkomendasikan. Spesifikasi otentikasi Wi-Fi baru dan metode autentikasi nonstandar Wi-Fi tidak didukung.
• Produk mendukung protokol komunikasi IEEE802,11 b/g/n (2,4 GHz. (Samsung merekomendasikan IEEE802,11n;
• Jika penyedia layanan Internet Anda telah mendaftarkan alamat MAC PC atau modem Anda secara permanen (nomor identifikasi unik), Anda mungkin tidak dapat menghubungkan produk Anda ke Internet. Hubungi penyedia layanan Internet Anda dan tanyakan cara menghubungkan perangkat selain PC Anda (seperti penyejuk ruangan dan pemurni udara) ke Internet.

Jika terjadi masalah pada produk, periksa hal berikut sebelum Anda menghubungi Pusat Layanan untuk mendapatkan bantuan.

Masalah operasi

Perangkat tidak akan beroperasi

• Periksa catu daya dan nyalakan kembali pembersih udara.
- Pastikan steker listrik terpasang dengan benar, lalu hidupkan kembali alat pembersih udara.
Jika masih tidak berfungsi, coba stopkontak lain
- Pastikan panel depan tertutup dengan benar. Jika panel tidak ditutup dengan benar, produk tidak akan beroperasi.
- Pastikan panel belakang tertutup dengan benar. Jika panel tidak ditutup dengan benar, 'Close the back panel' akan muncul pada layar depan dan produk tidak akan beroperasi.

Kebisingan

Saya mendengar suara aneh dari perangkat

• Jika Anda memindahkan perangkat saat beroperasi, kebisingan dapat terjadi. Matikan perangkat sebelum memindahkannya.
• Saat panel depan dipindahkan, suara retak atau berderak dapat terdengar tergantung lingkungan tempat produk digunakan.
• Suara ini adalah suara motor normal yang mungkin terjadi selama kalibrasi titik nol saat panel depan dipindahkan.
• Saat produk beroperasi, suara pengoperasian sensor, seperti suara mendesis, dapat terdengar.
• Saat Anda akan tidur atau beristirahat di lingkungan yang sunyi, pilih mode Sleep.
• Saat produk berhenti beroperasi, suara mendesis dapat terdengar saat pengoperasian kipas berhenti.

Bau

Bau aneh berasal dari perangkat

- Menggunakan penyegar udara, diffuser, lilin beraroma, atau bahan pembersih, melakukan pekerjaan interior atau mengganti kertas dinding sebelum mengoperasikan pembersih udara dapat membuat filter jenuh dengan bau yang menyebabkan pembersih udara mengeluarkan bau yang tidak sedap. - Beri ventilasi pada ruangan untuk menghilangkan bau sepenuhnya sebelum menggunakan pembersih udara.

Bau

- Pembersih udara menyedot dan menyirkulasikan udara dalam ruangan. Jika Anda menggunakannya di ruang tertutup untuk waktu yang lama, bau yang dihasilkan di rumah Anda dapat memenuhi filter.

• Lepaskan Pra-filter, Filter Deodorisasi dan Filter Pengumpul Debu dan cium dari jarak dekat untuk memeriksa apakah sudah penuh dengan bau. Jika penuh, cuci atau ganti.
  Anda akan dikenakan biaya untuk mengganti filter terlepas dari sisa masa garansi.
• Operasikan produk selama 3 hingga 4 jam dengan pintu dan jendela terbuka.
  – Jika Anda memanggang ikan atau daging atau memasak dengan minyak, sebaiknya beri ventilasi ruangan untuk menghilangkan bau sebelum mengoperasikan alat pembersih udara.

- Filter dapat mengeluarkan bau jika Anda mengoperasikan produk secara terus menerus di lingkungan yang sangat lembap atau lingkungan di mana kelembapan dari pelembap udara tersedot oleh filter.

- Jika filter mengeluarkan bau karena kelembapan, keringkan secara menyeluruh di bawah sinar matahari sebelum digunakan.

Kualitas udara

Indikator kualitas udara tetap merah.

(Indikator kualitas udara tampaknya tidak berfungsi dengan baik.)

• Periksa unit sensor dari benda asing, dan bersihkan unit jika perlu.
• Di musim dingin, selama pengoperasian awal produk segera setelah pengiriman, kondensasi terjadi di dalam sensor karena perbedaan suhu antara di dalam dan di luar ruangan. Akibatnya, pembacaan konsentrasi PM dapat mencapai 999 g/m ^3 dan indikator kualitas udara dapat berkedip berwarna merah. Ini adalah masalah sementara dan akan hilang setelah beroperasi 1 hingga 2 jam.
• Jika ada perubahan bau dalam ruangan karena memasak atau masuknya sementara udara luar, sensor gas bereaksi terhadap perubahan yang menyebabkan indikator menyala merah. Jika hal ini terjadi, sirkulasikan udara di ruangan selama 1 hingga 2 jam.
• Cabut steker listrik, pasang kembali setelah 1 menit, lalu operasikan produk. (Sensor disetel ulang,
• Jika indikator kualitas udara menyala merah untuk waktu yang lama meskipun Anda telah menggunakan langkah-langkah pemecahan masalah yang disarankan, hal ini bisa merupakan kerusakan sensor. Dalam hal ini, harap hubungi Pusat Layanan Samsung setempat untuk mendapatkan bantuan.
• Jika Anda menggunakan pelembap udara, panci presto listrik, atau semprotan di sekitar produk, kualitas udara dapat ditampilkan sebagai buruk.

Kualitas udara

Kecepatan kipas tidak berubah ketika tingkat kualitas udara berubah

- Alihkan mode produk ke Smart. Saat dalam mode High (kecepatan kipas), Sleep atau Wind-Free, kecepatan kipas tidak berubah secara otomatis. - Kecepatan kipas juga tidak berubah secara otomatis saat Anda mengalihkan mode produk ke Smart Sleep setelah menyalakan mode Sleep menggunakan aplikasi SmartThings saat dalam mode Smart. Matikan mode Sleep.

Level PM10, PM2.5, PM1.0 tidak berubah dari Baik (05).

- Hal ini dapat terjadi jika ruangan tertutup dan udara bersih. Robek kertas di dekat sensor udara mikro beberapa kali dan/atau gosokkan potongan kertas yang sobek bersama-sama untuk menghasilkan debu. Jika konsentrasi PM berubah, sensor bekerja dengan baik. - Membersihkan debu dari selimut atau pembersihan belum tentu menyebabkan umpan balik sensor jika partikel debu lebih besar dari PM10, meskipun partikel tersebut disaring dan dihilangkan dari udara.

Level PM10 dan PM2.5 berbeda dari nilai yang diberikan oleh Kementerian Lingkungan Hidup

- Nilai yang diberikan oleh Kementerian Lingkungan Hidup adalah rata-rata pembacaan partikulat atmosfer yang diukur selama 1 atau 24 jam. Level PM10 dan PM2.5 yang Anda lihat pada produk adalah pengukuran waktu nyata dan mungkin berbeda dari nilai resmi.

Layar

Indikator penggantian filter tetap menyala

- Setelah mengganti dengan filter baru, tekan dan tahan tombol [☐☐] selama lebih dari 3 detik untuk mematikan pengingat penggantian filter.

Output tampilan yang aneh.

• C 103Jika indikasi yang terlihat seperti, '154, 162, 163 muncul, hubungi Pusat Layanan Samsung setempat.

Pesan 'Update Software?' muncul.

• Pesan ini muncul saat pembaruan diperlukan karena fungsi baru ditambahkan atau peningkatan yang dilakukan pada produk. Tekan tombol (tombol di area kontrol pada unit utama pembersih udara. Pembaruan secara otomatis akan berlangsung selama maksimal 30 menit. Jika Anda menekan tombol yang bukan tombol), pembaruan akan ditunda dan pesan 'Perbarui Perangkat Lunak? akan muncul kembali.
• JANGAN melepas steker listrik saat pembaruan sedang berlangsung.
• Pembersih udara tidak beroperasi selama pembaruan.

Update software?

Later

Update

Specifikasi Model (No. Registrasi)

Model No. Registrasi
AX70A9510GE	-
AX70A9510GG

PERTANYAAN ATAU KOMENTAR?

NEGARA TELEPON	ATAU KUNJUNGI KAMI SECARA ONLINE DI
INDONESIA	021-5996-77770800-112-8888 (All Product, Toll Free)0800-112-7777 HHP and B2B, Toll Free)(	www.samsung.com/id/support

Importir:

PT. Samsung Electronics Indonesia Jl. Jababeka Raya Blok F 92-33

Kawasan Industri Cikarang, Cikarang Bekasi 17530
