PANDUAN PENGGUNA HES-36WPY HITACHI

Arahan dan pemasangan Manual

Pemanas Pancuran Elektrik

		Amaran
Unit Pemanas Pancuran Elektrik mesti dibumikan. Pembumian yang tidak sempurna boleh menyebabkan kejutan elektrik.		Jangan memasang dan menanggalkan dan memasang semula unit tersebut sendiri.Pemasangan yang tidak sempurna akan menyebabkan kebocoran, kejutan elektrik atau kebakaran. Sila rujuk pakar atau wakil penjual yang berdaftar untuk kerja-kerja.
Selepas pemasangan unit Pemanas Pancuran Elektrik dibuat, ia perlu dikedapkan dengan Plaseal untuk melindungi air dari luar masuk ke dalam unit. Sekiranya tidak dikedap dengan Plaseal, air boleh masuk ke dalam unit.Ia boleh menyebabkan kejutan elektrik,litar pintas atau kebakaran.		Jangan kongsi paip salur masuk dan salur keluar unit Pemanas Pancuran Elektrik tersebut.Tekanan akan turun disebabkan oleh air yang keluar ke tempat lain. Suhu air pancuran boleh menjadi sangat panas.
Jangan pasang sebarang injap penahan di dalam talian paip salur keluar.		Jangan gantikan Kepala Pancuran, Hos Pancuran atau sebarang bahagian lain unit tersebut dengan barang ganti selain daripada barang tulen HITACHI.
Hos logam / chrome dan injap kawalan konduktif tidak boleh digunakan.

HITACHI

Awas
Jangan kongsi salur keluar.	Jangan sembur air ke bahagian badan atau letakkan tuala basah di atasnya.
Jangan masukkan jari atau sesuatu yang lain ke dalam unit Pemanas PancuranElektrik.
Jangan betulkan tuil secara paksa dengan menggunakan pita, dsb. Jika tuil Set Semula ELCB tidak boleh ditetapkan walaupun jika anda menolaknya ke atas.	Jangan sekat Kepala Pancuran dengan tangan atau tuala.
	Jangan bengkokkan Hos Pancuran.
	Matikan Bekalan Kuasa sebelum memeriksa unit.
Apabila pancuran digunakan oleh seseorang seperti kanak-kanak, orang tua, orang sakit dan orang cacat fizikal, orang yang berkenaan diminta untuk memberi perhatian dan memeriksa suhu pancuran dengan menggunakan tangan dari semasa ke semasa.	Berhati-hati dengan suhu pancuran ketika mengurangkan isi padu air. Suhu air akan menjadi sangat panas jika kadar aliran air terlalu rendah.

ARAHAN PENGGUNAAN

1) Hidupkan suis pemutus litar (No.1)
2) Tolak ke atas tuil set semula ELCB (No.7) jika ia di kedudukan bawah.
3) Buka injap air utama (No.3) (air akan mengalir keluar dari pancuran)
4) Semasa menekan Suis PUSH ON/OFF (No.4), penunjuk ELCB akan menyala.
5) Hidupkan butang kawalan suhu (No.4) kepada suhu yang diingini. Lampu kawalan suhu akan menyala.
6) Pilih aliran pancuran dengan memutar tuil aliran pancuran. Terdapat 5 jenis aliran pancuran seperti yang berikut:

1. = Pancuran Urutan
2. = Pancuran Luar dan Hujan Urutan
3. = Pancuran Luar
4. = Pancuran Luar dan Hujan Dalam
5. = Pancuran Dalam

(a) Longgarkan tombol Penyangkut Pancuran dan laraskan lebih tinggi atau lebih rendah. Ketatkan Tombol Penyangkut Pancuran.
(b) Longgarkan Tombol Penyangkut Pancuran dan Penyangkut Pancuran boleh dilaraskan ke kiri atau kanan.

(c) Sudut Kepala pancuran boleh dilaraskan

- Tutup salur masuk dengan menutup injap kemudian lampu penunjuk POWER akan padam.

4. ISU PENTING

Jika anda gunakan injap lain bersama-sama dengan pemanas pancuran, tekanan air akan turun. Hanya sedikit air keluar akan menjadikan suhu air panas tersebut bertambah tetapi ia bukanlah tanda kerosakan pemanas pancuran itu. Sila laraskan suhu melalui injap air.
☐ Sekiranya berlaku kilat petir, sila tutup pemutus litar bagi melindungi daripada kerosakan.
Jika tuil set semula ELCB tidak boleh kembali ke kedudukan sebelumnya. Walaupun telah ditekan ke atas atau digerakkan ke bawah semasa pengendalian. Sila maklumkan wakil penjual. [Jangan lekatkan tuil (ke Atas-ke Bawah) menggunakan pita dengan sendiri]
Sila ambil langkah berjaga-jaga bagi kanak-kanak, orang tua, pesakit, dan orang jekaraterekkal menggunakannya, orang yang berdekatan haruslah memeriksa suhu air.

5. AWASAN

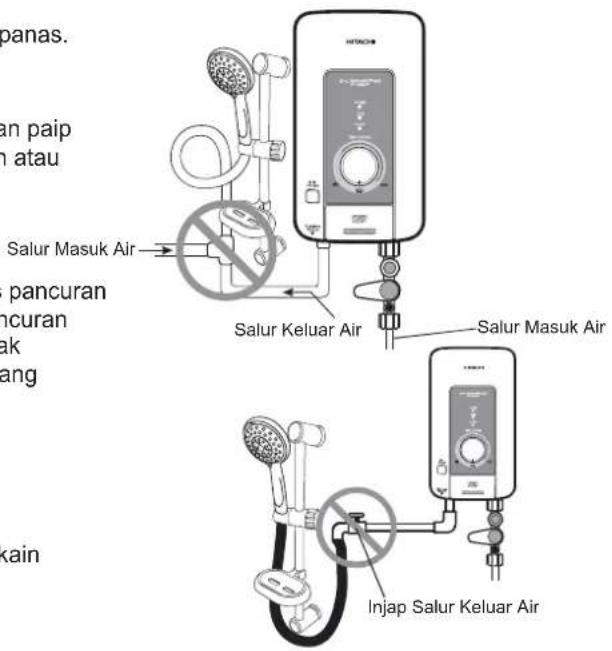

Jangan sambungkan tiub air sejuk ke salur keluar air panas.
Jangan pasang sebarang injap penahan di dalam talian paip salur keluar. Ia akan menyebabkan tangki pemanasan atau paip rosak.
Jangan gunakan hos pancuran pembuat lain dan hos pancuran yang diperbuat daripada logam. Penggunaan hos pancuran logam akan menyebabkan kejutan elektrik secara tidak sengaja. Gunakan hanya hos dan kepala pancuran yang dibungkus di dalam Pemanas Pancuran Hitachi.
Jangan sembur ke pemanas pancuran atau letakkan kain basah di atas pemanas pancuran.
Jangan tutup kepala pancuran dengan tangan anda atau tuala mandi atau lipat hos pancuran.
Jangan melaraskan atau membaiki aksesori bagi mencegah tekanan lampau air.
☐ Sekiranya menetapkan suhu tinggi dan mengurangkan tekanan air dengan pantas, akan menyebabkan air panas melimpah keluar dari salur keluar. Jadi, sila berhati-hati.

Salur Masuk Air Salur Keluar Air Salur Masuk Air Injap Salur Keluar Air

1. Periksa operasi pemutus litar kebocoran bumi (ELCB) sebulan sekali.

☐ Tolak ke atas tuil set semula ELCB seperti biasa untuk menetapkan operasi "ELCB" sekali lagi. Bagi memastikan anda telah memutuskan litar dalam keadaan ini.

2. Membersihkan penapis

☐ Penapis perlu dibersihkan setiap bulan.
□ Apabila air panas tidak mengalir seperti biasa.
Penapis Air boleh ditanggalkan dengan mudah dengan memusing tombol penapis air melawan arah jam dan menariknya keluar.

Penapis Air ▲ OFF ▼ MAX

(a)

Penapis Air A OFF V MAX ①

(b)

(c)

□ Masukkan penapis air dengan aturan yang betul dan ketatkannya dengan rapi (mengikut arah jam)

3. Membersihkan Kepala Pancuran

□ Gunakan berus lembut untuk membersihkan sekeliling penutup luar kepala pancuran. Jangan tanggalkan mana-mana bahagian kepala pancuran untuk dibersihkan. Ia boleh menyebabkan kerosakan.
□ Bersihkan kepala pancuran sebulan sekali.

4. Membersihkan Badan

☐ Bersihkan badan pemanas pancuran dengan menggunakan kain yang dicelup ke dalam air dan diperah hingga kering.
Jangan gunakan benzena dan pencair dan bahan sepertinya untuk pembersihan.

1. Sila periksa perkara berikut, sebelum memanggil juruteknik.

TANDA-TANDA TITIK PEMERIKSAAN
AIR SUKARUNTUK KELUAR	1. Periksa jika penapis dihalang oleh habuk, bersihkannya jika kotor.2. Periksa jika kepala pancuran dihalang oleh habuk, bersihkannya jika kotor.
ANDA HANYA MENDAPATAIR SEJUK SAHAJA	Periksa jika tuil set semula ELCB berada dalam kedudukan bawah. Ia mungkin disebabkan ELCB berfungsi. Sila tolaknya ke atas jika ia di kedudukan bawah.
AIR TIDAK KELUAR	Periksa jika injap salur masuk tertutup. Jika ia tertutup, bukakannya.

1. Jika anda mendapati ralat berikut berlaku semasa operasi, sila hubungi wakil penjual dengan segera.

1) Air bocor.
2) Air tidak mengalir dengan baik.
3) Tidak boleh mengawal suhu panas air.
4) Lampu isyarat tidak berfungsi.

1. Pembaikan mesti dilakukan oleh juruteknik khusus.

Jangan buka penutup dan cuba baiki sendiri.

1. SPESIFIKASI

MODEL	HES-36WPY HES-48WPY
Voltan	240V 50/60 Hz
Penggunaan kuasa	3,600 W	4,800 W
Tekanan air minimum	4.9033 kPa(0.05 Kgf/cm2)
Tekanan air maksimum	343.233 kPa (3.5 Kgf/cm2)
Aksesori keselamatan Suis Hidup-Mati, Termostat, Pemutus litar (ELCB), Injap keselamatan, Penderia air
Dimensi	215 (W) x 377 (H) x 105 (D) mm.
Berat	3.0 Kg.	3.1 Kg.
Sistem salur keluar Sistem Titik Tunggal (Salur Keluar Terbuka)

ARAHAN PEMASANGAN

la harus dipasang oleh pakar, sila bertanya kepada wakil penjual "HITACHI"

AMARAN

Unit mestilah sentiasa dibumikan.
Unit penuras air harus dipasang sebelum air mengalir ke dalam unit pancuran.
Jangan pasang pintu air atau sebarang injap di salur keluar hos air.
☐ Anda mesti sentiasa memasang injap keselamatan pada unit tersebut.

1. SEBELUM MEMULAKAN PEMASANGAN

kanan. laitu, air mestilah boleh mengalir keluar dari unit sekurang-kurangnya setinggi 2.7 meter.

2. ARAHAN PEMASANGAN

1) Di mana hendak dipasang

□ Mesti dipasang pada dinding, seperti di dalam gambar.
☐ la harus dipasang sekurang-kurangnya 1.70 M. atas dari lantai.

Melebihi 1.7 M.

2) Membuka penutup keluar dari tapak unit.

3) Pasang pada dinding konkrit, bata atau seramik.

□ Gerudi lubang pada dinding.
□ Masukkan palam ke dalam lubang.
☐ Ketatkan dua skru dalam palam teratas meninggalkan ruang lebih kurang 3 ke 4 mm. Selepas itu gantungkan unit pemanas pada skru dan ketatkan 4 skru lagi dan tutup lubang itu dengan plaseal.
Pasang penyangkut pada paras yang betul. Jika kepala pancuran digantung, kedudukan tertinggi kepala pancuran tidak boleh melebihi bahagian teratas pemanas air.
☐ Selepas pemasangan unit pemanas, teruskan dengan memasang injap keselamatan pada unit tersebut di tiub salur masuk air.

4) Pemasangan Penyangkut Pancuran.

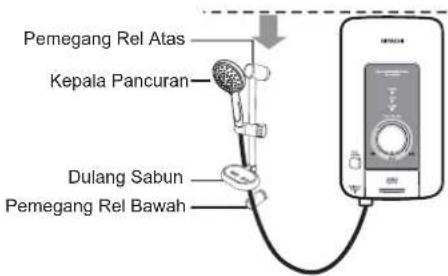

① Pasang Pemegang Rel Atas dan Pemegang Rel Bawah supaya tinggi Kepala Pancuran tidak lebih tinggi daripada bahagian atas unit.

Pastikan paras dinding mestilah sama dengan kedudukan pemasangan Pemegang Rel Atas dan Pemegang Rel Bawah. Jika dinding tidak berada pada paras yang sama, sila gunakan penjarak (tidak disertakan) untuk memasang aksesori.

Pemegang Rel Atas Kepala Pancuran Dulang Sabun Pemegang Rel Bawah

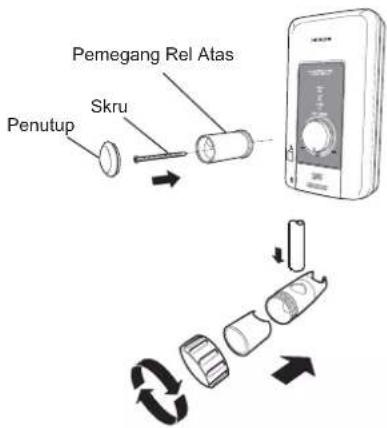

② Pasang Pemegang Rel Atas di dinding tetapi tidak lebih tinggi daripada bahagian atas unit. Ketatkan Pemegang Rel Atas dengan 1 skru dan kemudian pasang penutup Pemegang Rel Atas.

Pemegang Rel Atas Penutup Skru

③ Sediakan Penyangkut Pancuran dan Bar Leret, keluarkan Tombol Penyangkut Pancuran dengan memutarkannya (lawan arah jam) kemudian pasang bahagian-bahagiannya.

④ Ketatkan Penyangkut Pancuran dengan Tombol Penyangkut Pancuran.

Bar Leret Atas Bawah Penyangkut Pancuran Tombol Penyangkut Pancuran

- Penyangkut Pancuran akan jatuh dengan mudah sebaik sahaja Tombol dilonggarkan.

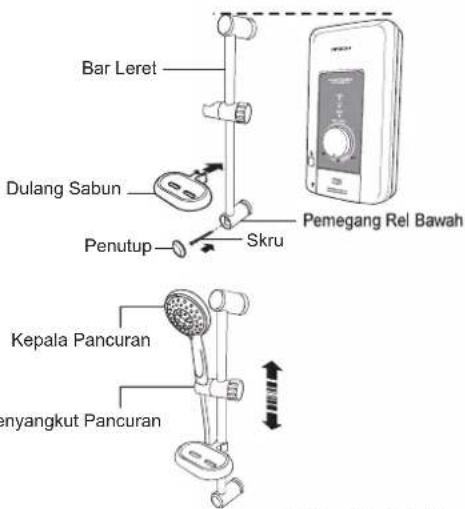

⑤ Pasang Pemegang Rel Bawah di dinding dengan Bar Leret. Ketatkan Pemegang Rel Bawah dengan 1 skru dan kemudian pasang penutup Pemegang Rel Bawah.

Bar Leret Dulang Sabun Penutup Skru Pemegang Rel Bawah Kepala Pancuran Menyangkut Pancuran

⑥ Laraskan Penyangkut Pancuran pada paras yang dikehendaki dan gantung Kepala Pancuran seperti ditunjukkan dalam rajah di bawah.

HITACHI

3. HOS AIR

1) Gunakan alatan yang betul untuk pemasangan

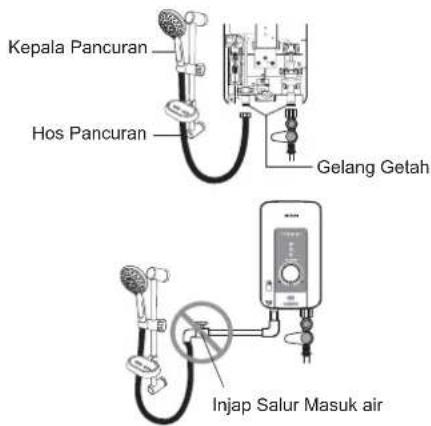

Jangan lupa memasukkan gelang getah pada hos salur masuk air dan salur keluar air.
Jangan gunakan sebarang pita di tiub salur masuk dan salur keluar air.
Jangan melaraskan atau mengubah suai injap keselamatan dengan sendiri.

Benar Palsu

Kepala Pancuran Hos Pancuran Gelang Getah Injap Salur Masuk air

4. SAMBUNGAN WAYAR

1) Sebelum mengendalikan sebarang bahagian elektrik, matikan pemutus litar terlebih dahulu.

□ Gunakan wayar 4 sq. mm. persegi untuk pendawaian. (Lihat jadual di halaman 10)

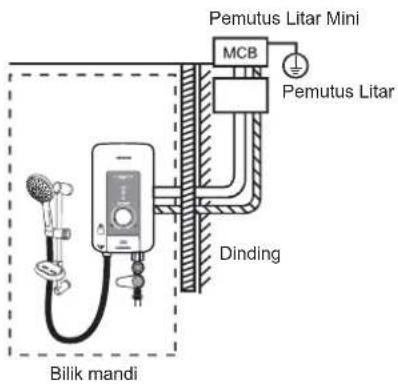

Sambung wayar terus dari pemutus litar mini (MCB) rumah dan pasang pemutus litar di luar bilik mandi.
☐ Pemanas pancuran mesti dipasang secara kekal dengan talian elektrik dan disambung dengan 2 elektrod pemutus litar, dengan jarak sekurang-kurangnya 3 mm. Pemutus mestilah boleh dilihat dengan mudah di luar bilik mandi.

Pemutus Litar Mini MCB Pemutus Litar Dinding Bilik mandi

Tebuk lubang pada gelang getah di tapak unit. Kemudian masukkan kabel elektrik dari belakang.
☐ Lucutkan tebatan kabel dan sambungkan ke pemutus litar kebocoran bumi (ELCB). Sambungkan talian tersebut ke terminal L dan NEUTRAL ke N dan kukuhkannya dengan skru.
☐ Sambungkan bahagian wayar bumi yang telah dilucutkan tebatannya ke terminal bumi tapak pemanas mengikut gambar berikut.

Selepas mengetatkan skru, tutup lubang dengan plaseal

an Talian bumi L N TRAL

nya ke L N Talian bumi 12 mm 67 mm 34 mm 51 mm

Sila terangkan arahan operasi unit pemanas ini kepada pelanggan atau pengguna anda. Ujian operasi.

1) ☐ Buka injap air dari injap utama (No. 2) air akan mengalir keluar dari kepala pancuran.
☐ Periksa untuk melihat sama ada air bocor dari tiub atau tidak.

2) □ Sebelum membuka pemutus litar (No. 1) sila periksa sambungan wayar.

□ Tolak tuil ELCB (No. 7) ke bahagian atas untuk membuatkan ELCB (No. 7) berfungsi.

☐ Tekan butang pemeriksa ELCB (No. 6).

Jika tuil pemeriksa ELCB (No. 7) turun ke bawah, ia menunjukkan pemanas pancuran berfungsi secara normal.

☐ Tolak tuil pemeriksa ELCB (No. 7) ke bahagian atas (Mesin tersebut sedia untuk berfungsi).

3) ☐ Tekan suis PUSH ON/OFF (No. 4) lampu penunjuk berwarna Hijau (ELCB) menyala.
