PANDUAN PENGGUNA LIKO186NF Limit

Liste des composants ....20

Avant toute utilisation de l'appareil ....21

Utilisation appropriée du réfrigérateur ......22

Présentation de la fonction ....23-25

Précautions et conseils....26

Entretien du réfrigérateur ......27

Porte réversible gauche/droite 28-30

Guide de branchement pour réfrigérateurs et congélateurs .....31

Dépannage 32

Redoxa Cyclopentane

BLOWING GAS: CYCLOPENTANE R600a

Veuillez lire ce manuel avant l'utilisation.

Nous vous remercions d'avoir acheté nos produits.

Attention :

* Veuillez comprendre les instructions de sécurité avant d'utiliser l'appareil.

* Après l'avoir lu, veuillez conserver correctement ce manuel pour référence future.

* En cas de modification du présent manuel découlant de l'amélioration du produit, une note ne sera pas adressée.

Avertissement

1. AVERTISSEMENT: Les ouvertures d'aération de la pièce ou de la salle dans laquelle se trouve l'appareil doivent être libres de toute obstruction.

2. AVERTISSEMENT: N'utilisez pas les appareils mécaniques ou d'autres moyens pour accélérer le processus de dégivrage en dehors de ceux recommandés par le fabricant.

3. AVERTISSEMENT: N'endommagez pas le circuit frigorifique.

4. AVERTISSEMENT: N'utilisez pas les appareils électriques autres que ceux recommandés par le fabricant à l'intérieur des compartiments de stockage d'aliments de votre produit.

5. L'appareil doit être débranché après utilisation. Il faut également débrancher l'appareil avant d'effectuer l'entretien.

6. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou par des personnes manquant d'expérience et de connaissances, à moins qu'elles n'aient été formées et encadrées pour l'utilisation de cet appareil par une personne responsable de leur sécurité.

7. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

8. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son représentant ou par des personnes qualifiées afin d'éviter tout risque.

9. Veuillez utiliser et mettre au rebut ce réfrigérateur conformément aux réglementations locales puisque l'appareil utilise du gaz inflammable et le réfrigérant.

10. Déconnecter l'alimentation électrique avant de remplacer la lampe.

11. Veuillez vous conformer aux règles locales en ce qui concerne la mise au rebut de l'appareil à cause de son réfrigérant inflammable et du gaz propulseur. Avant de mettre l'appareil au rebut, veuillez enlevez les portes pour empêcher que les enfants ne soient coincés à l'intérieur.

Tout en nous excusant du fait que certaines fonctionnalités et certains accessoires du réfrigérateur que vous avez acheté pourraient être différents des illustrations, nous vous prions de vous référer à la liste d'emballage contenu dans le réfrigérateur.

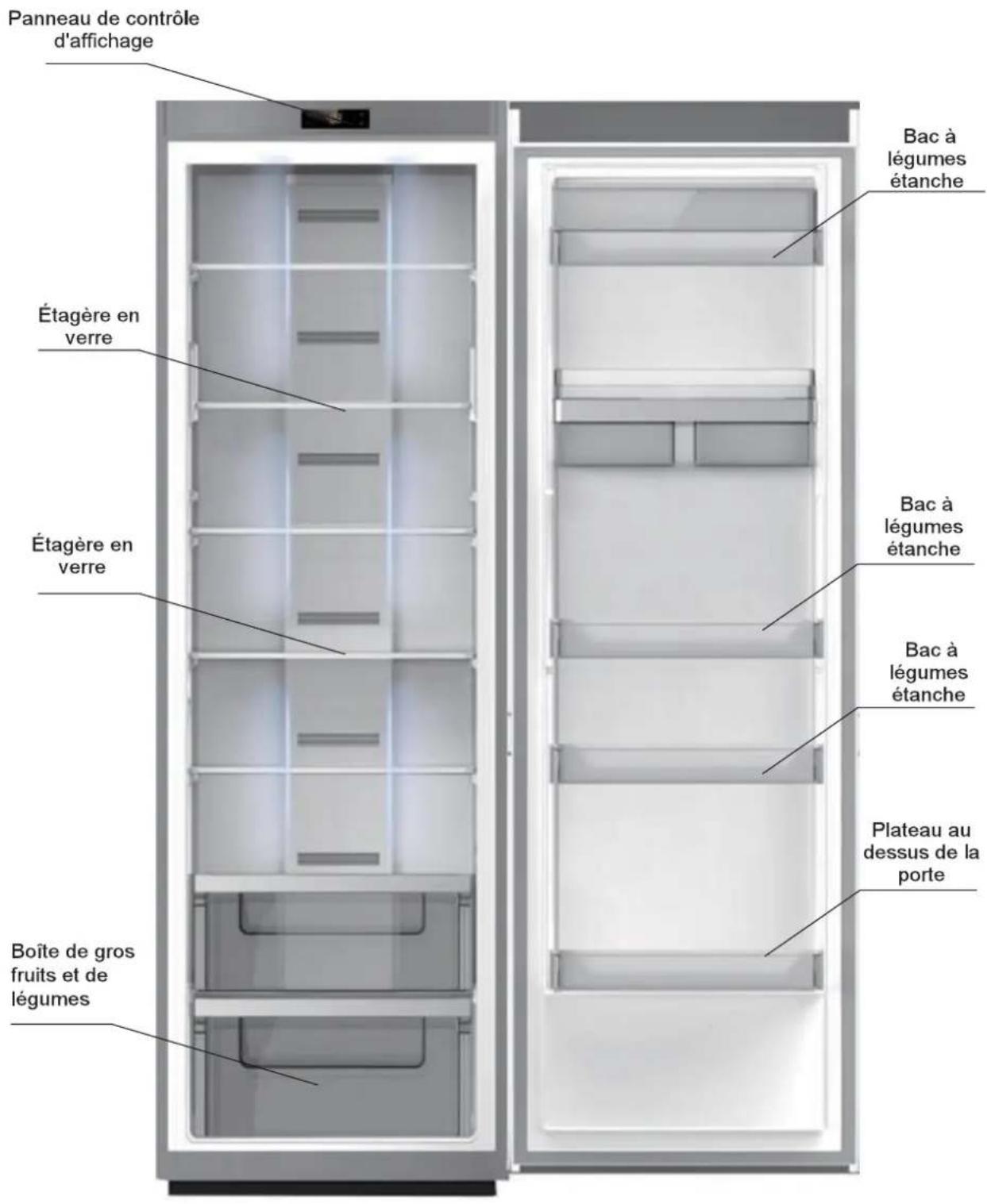

Panneau de contrôle d'affichage Étagère en verre Étagère en verre Boîte de gros fruits et de légumes Bac à légumes étanche Bac à légumes étanche Bac à légumes étanche Plateau au dessus de la porte

Avertissement

• N'utilisez pas les appareils mécaniques ou d'autres moyens pour accélérer le processus de dégivrage en dehors de ceux recommandés par le fabricant.
• En dehors des types recommandés par le fabricant, n'utilisez pas les appareils électriques à l'intérieur du produit.
• Le réfrigérateur est fourni avec le réfrigérant R600a et le matériel de mousse de cyclopentane, les deux sont des matériaux combustibles. Les vieux réfrigérateurs doivent être éloignés du feu. Il est également interdit de les brûler

Nouveau réfrigérateur

• Enlevez tous les matériaux d'emballage avant l'utilisation, y compris le nettoyeur de la partie inférieure, les coussins en mousse et le papier gommé à l'intérieur ;
• Utilisez un chiffon de nettoyage doux et humide pour essuyer l'intérieur et l'extérieur du réfrigérateur (ajouter un peu de détergent dans l'eau chaude. Utilisez de l'eau propre pour nettoyer) ;
• Préparez un récipient séparé mis à la terre avec deux polarités. Ne partagez pas la prise multifonction avec d'autres appareils électriques ;
• Branchez le câble de mise à la terre. L'électrode de la prise de terre doit être équipé d'un fil de mise à la terre fiable.

Transport et disposition du réfrigérateur

Transport

• Évitez d'inverser, de plier, d'appuyer et de secouer le réfrigérateur. Lorsque vous déplacez le réfrigérateur, l'angle d'inclinaison ne doit dépasser 45°.
• Lors du déplacement, n'exercez pas une grande pression sur la porte ou sur la partie supérieure. Dans le cas contraire, il pourrait avoir une déformation.
• Poussez légèrement le réfrigérateur vers l'arrière, moins de 20^ à une courte distance.

Disposition

• Placez le réfrigérateur dans un endroit ventilé, loin de toute source de chaleur et de la lumière directe du soleil. Pour éviter la rouille ou réduire le résultat d'isolation, ne placez pas l'appareil dans un endroit humide et arrosé.
• L'espace supérieure du réfrigérateur ne doit pas dépasser 30cm. La distance entre les deux côtés ne doit pas être inférieure à 10 cm. La distance par rapport au mur ne doit pas dépasser 75 mm afin de facilement ouvrir, fermer la porte et disperser la chaleur.
• Placez le réfrigérateur sur un sol plat et solide. (Si l'appareil n'est pas stable, vous pouvez ajuster les pieds de réglage)

Application correcte du réfrigérateur

Attention

Assurez-vous que la ligne électrique n'est pas pressée par le réfrigérateur ou d'autres articles. Avant de brancher la ligne électrique, assurez-vous que la plage de tension du réfrigérateur est similaire à celle de l'alimentation électrique.

Assurez-vous que le réfrigérateur est correctement placé et est stable.

Tenez compte de toutes les questions de sécurité nécessitant une attention particulière.

1. Branchez l'électricité

Après avoir branché l'électricité, l'appareil entre en mode ex usine.

2. Introduisez les aliments dans le réfrigérateur

Suggestion : Après avoir fonctionné pendant un certain temps, le réfrigérateur atteindra la température de stockage ou après le premier arrêt du compresseur, mettez la nourriture dans le réfrigérateur afin de maintenir la fraîcheur.

Remarque : Si la température définie est modifiée ou si les aliments sont ajoutés, la température à l'intérieur de la boîte atteindra l'équilibre au bout d'un certain temps déterminé par le degré de modification de la température, la température de l'environnement ambiant, la fréquence d'ouverture, la quantité d'aliments contenus dans le réfrigérateur...

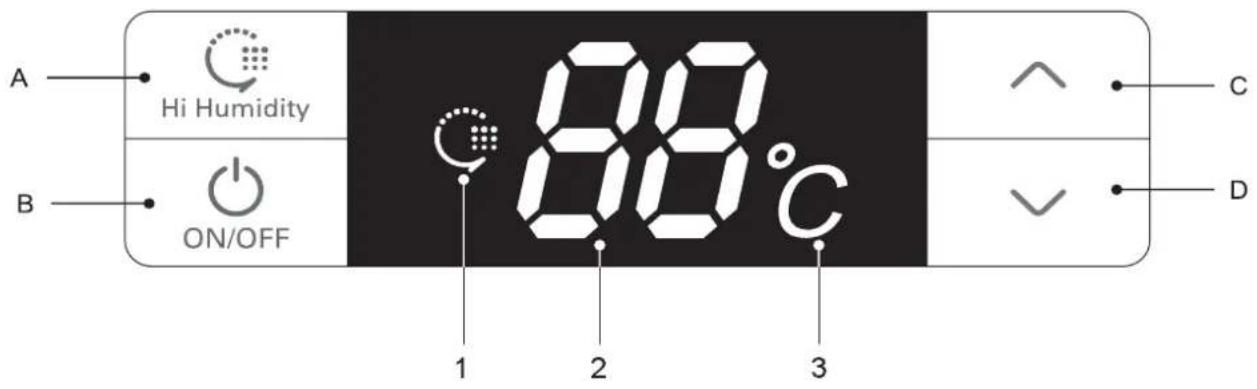

A Hi Humidity B ON/OFF 88°C 1 2 3 C D

1. Touches

A: Humidité élevée : Mode d'humidité élevée

B. MISE EN MARCHE / ARRÊT : Mise en marche ou arrêt du système

C.∧: augmenter la température de la chambre de refroidissement

D. V: diminuer la température de la chambre de refroidissement

2. Noms des fonctions de l'écran d'affichage

1. Chiffre d'humidité élevée

2. Température région digitron

3. Chiffre de température (°C)

3. Commande d'affichage

• Première mise en marche : Tout brille pendant trois secondes. La sonnerie de démarrage déclenche. La température par défaut de la chambre de refroidissement est de 5'C.
• Affichage du fonctionnement normal : Affichage de la température de la région : En cas de panne, les codes d'échec sont affichés par ordre de priorité. S'il n'y a pas de panne, c'est la température définie qui s'affiche. Chiffre d'humidité élevée : Brille lorsque le système est en mode d'humidité élevée.

• Commande d'affichage :

1, Dans l'un ou l'autre cas, l'appareil ne brille plus au bout de trente secondes sans ouverture et fonctionnement de touche ;
2, Lorsque la porte est mode ouverture, l'affichage s'allume tout le temps et s'arrête trente secondes après la fermeture de la porte.
3, En cas de panne survenu en "code d'échec", l'écran brille une fois et s'arrête au bout de trente secondes (si la sonnerie sonne depuis un bon bout de temps, appuyez sur n'importe quelle touche pour annuler la sonnerie d'échec) ;

4. Fonctionnement du mode utilisateur

- Mise en marche et arrêt

En mode de démarrage, appuyez et maintenez la touche marche / arrêt (touche B) pendant trois secondes. La sonnerie de démarrage sonne et le système s'arrête immédiatement ;

En mode d'arrêt, appuyez et maintenez la touche marche / arrêt (touche B) pendant trois secondes. La sonnerie de démarrage sonne et le système s'arrête immédiatement.

Appuyez sur la touche MISE EN MARCHE / ARRÊT pendant trois secondes pour arrêter le système et l'écran d'affichage disparaîtra. Excepté la touche MISE EN MARCHE / ARRÊT (touche B), les autres touches cesseront de fonctionner. Le compresseur, la lampe de la porte et les autres charges arrêteront de fonctionner immédiatement ;

Appuyez sur la touche MISE EN MARCHE / ARRÊT pendant trois secondes pour démarrer le système. Avant le démarrage, si le système est en mode humidité élevé, le chiffre de température élevée brille, dans le cas contraire, le système brillera uniquement à la température définie et toutes les charges fonctionneront au mode défini avant l'arrêt. 2730

Toutes les fonctions suivantes doivent être actives dans le mode de démarrage.

- Mode d'humidité élevée

Lorsque le système n'est pas en mode d'humidité élevée, appuyez et maintenez la touche humidité élevée (touche A) pendant trois secondes pour démarrer le mode d'humidité élevée et le chiffre correspondant va s'afficher. Lorsque le système est en mode d'humidité élevée, appuyez et maintenez la touche humidité élevée (touche A) pendant trois secondes pour démarrer le mode d'humidité élevée et le chiffre correspondant ne va plus s'afficher.

Lors du démarrage du mode d'humidité élevée, la chambre de refroidissement fonctionnera en mode d'humidité élevée afin d'améliorer l'humidité relative de l'air à l'intérieur de la chambre de refroidissement.

- Définir la température de la chambre de refroidissement

Appuyez sur les touches de réglage de la température A (Touche C) et V (Touche D) pour définir la température à l'intérieur de la chambre de refroidissement et la température définie doit briller. L'intervalle de réglage se situe entre 2"C et 8"C (réglage de la température non- périodique). Au bout de cinq secondes, il quitte le système et le réglage prend effet, (après avoir terminé le réglage au bout de cinq secondes, appuyez sur les touches A ou B pour confirmer le réglage manuel et valider le réglage.)

5. Contrôle de la lampe d'éclairage

Lorsque la porte de la chambre de refroidissement est ouverte, la lampe d'éclairage qui s'y trouve brille. Lorsque la porte de la chambre de refroidissement est fermée, la lampe d'éclairage qui s'y trouve s'éteint.

6. Indice d'ouverture de porte et contrôle d'alarme d'ouverture de porte

Si la porte de la chambre de refroidissement du réfrigérateur est restée ouverte pendant 120 secondes, la sonnerie d'avertissement va sonner et continuera toutes les 2 secondes jusqu'à ce que la porte soit fermée. Appuyez sur n'importe quelle clé pour annuler l'avertissement d'ouverture de la porte.

7. Mémoire d'interruption d'énergie et mise en marche initiale

• En cas de coupure de courant, le réfrigérateur enregistre le mode de fonctionnement et l'état en cours automatiquement. Lorsque le courant est rétabli, l'appareil rentre dans l'état avant la coupure et fonctionne dans le mode défini avant l'interruption.
• État de mise en marche initial : La température définie de la chambre de refroidissement est +5"C et le système n'est pas en mode d'humidité élevée.
• Mémoire : comprend la température définie de la chambre de refroidissement, le mode d'humidité élevée et les heures de fonctionnement cumulées du compresseur.
  À titre d'exemple, s'il y a panne en mode d'humidité élevée, l'appareil continuera à fonctionner en mode "humidité élevée" une fois le retour à la normale.

8. Avertissement de température élevée de la chambre de refroidissement

Lorsque la température de la chambre de refroidissement est au dessus de 15"C pendant six heures, l'avertissement de température élevée sonne. La sonnerie sonne par seconde dix fois et ensuite sonne dix fois toutes les trente minutes. L'affichage de la température de la région affiche le code d'échec (E9), la sonnerie s'arrête lorsque la température de la chambre de refroidissement est inférieure à 1CTC. Appuyez sur n'importe quelle touche pour annuler la sonnerie d'avertissement (si elle ne sonne pas toutes les trente minutes). Le code d'échec affiche l'état s'il n'est pas annulé jusqu'à ce que l'échec soit résolu.

9. Indice d'échec

Code d'échec	Indice	Code d'échec	Indice
E1	Défaillance du capteur du refroidisseur	E6	Défaillance de communication
E4	Défaillance du capteur du refroidisseur de dégivrage	E9	Avertissement de température élevée de la chambre de refroidissement
E7	Défaillance du capteur de la température ambiante	EC	Défaillance du circuit EEPROM

Remarque : En cas de défaillance, le système affiche tous les codes d'échec de l'appareil L'avertissement sera automatiquement annulé après la correction de la panne. Vous pouvez également appuyer sur n'importe quelle touche pour annuler l'avertissement. En cas de défaillance, il est prioritaire d'afficher le code d'échec jusqu'à la correction. Dans le cas contraire, la température définie et l'état d'humidité élevée ne peuvent pas s'afficher. Si une défaillance est affichée et la correction automatique échoue à chaque fois, veuillez contacter le département su service après-vente ou un personnel d'entretien professionnel.

10. Forcer le dégivrage

Appuyez et maintenez les touches de réglage de la température A et V pendant trois secondes pour entrer dans le mode de dégivrage forcé. La position élevée de la température de la région LED affiche toujours 3 sans aucun affichage en position inférieure. Lorsque vous choisissez le mode de dégivrage forcé, le compresseur s'arrête immédiatement. Lors du fonctionnement en mode de dégivrage forcé ou lorsque le mode en cours est satisfaisant, appuyez et maintenez les touches de réglage de la température A et V pendant trois secondes pour quitter le mode de dégivrage forcé.

Questions nécessitant une attention

Évitez de démonter ou de réparer de façon arbitraire. Choisissez les centres de réparation désignés par le fabricant pour remplacer les accessoires.

Utilisez une prise standard professionnelle à trois trous (supérieure à 10A). La prise de mise à la terre doit être appropriée.

Pour éviter l'incendie, évitez d'utiliser les solvants combustibles à proximité du réfrigérateur.

Afin d'éviter la destruction, l'incendie ou d'autres accidents, 'introduisez aucun combustible, aucune matière explosive, volatile ou grandement corrosive dans le réfrigérateur. Afin d'éviter la congélation, la rupture ou d'autres pertes, évitez de mettre les bouteilles contenant des liquides ou des récipients scellés dans la boîte de réfrigération.

Afin d'éviter un dommage accidentel causé par la fermeture d'un enfant à l'intérieur du réfrigérateur ou la encore la chute de l'appareil, ne permettez pas aux enfants d'entrer ou de grimper sur le réfrigérateur.

Évitez de mettre les éléments lourds dans le réfrigérateur, dans le cas contraire, cela pourrait facilement tomber et causer des dommages.

Évitez de mettre une grande quantité d'aliments dans le réfrigérateur.

Évitez d'ouvrir la porte et les tiroirs pendant un bon bout de temps ou fréquemment. Dans le cas contraire, l'efficacité de l'appareil sera affaiblie et la charge de fonctionnement sera plus grande.

Lorsque le réfrigérateur n'est pas en mode de fonctionnement normal ou endommagé, veuillez couper l'alimentation et informer le centre de service local.

Évitez d'asperger l'eau sur la partie supérieure ou inférieure du réfrigérateur. Dans le cas contraire, l'effet d'isolation serait réduit.

Attention:

Le produit est un réfrigérateur domestique. Selon les normes nationales, le réfrigérateur domestique est utilisé uniquement pour stocker les aliments. Il ne peut pas être utilisé à d'autres fins notamment le stockage du sang, des médicaments, des produits biologiques...

Nettoyage

Les empreintes digitales restent facilement sur sa partie extérieure. Utilisez un tissu sec pour nettoyer. Régulièrement nettoyer la poussière à l'arrière et en dessous du réfrigérateur.

L'intérieur du réfrigérateur doit être nettoyé régulièrement pour éviter des odeurs désagréables. Après avoir coupé l'alimentation, utilisez un tissu doux, un détergent neutre et de l'eau propre pour nettoyer.

N'utilisez pas les produits suivants pour nettoyer l'intérieur de votre réfrigérateur

• Les détergents alcalins (pourrait dégrader la surface intérieure et les composantes plastiques)
• Savon en poudre, benzine, acétate d'amyle, alcool, etc (pourrait détruire les composantes plastiques)

Lampes et remplacement

En cas de défaillance de la lampe d'éclairage, veuillez contacter une personnel professionnel pour un service à domicile.

Arrêt

Inutilisationpendant Veuillez débrancher pour éviter un choc électrique ou un incendie causé (e) par l'usure du câble d'alimentation. Nettoyez l'intérieur du réfrigérateur, ouvrez la porte pendant un certain temps et refermez-la une fois la partie intérieure correctement séchée.

Panne électrique

Réduisez les temps d'ouverture autant que faire se peut. Il serait mieux de ne pas y introduire des aliments frais.

Mise au rebut: Lors de la mise au rebut des réfrigérateurs non utilisés, les joints de la porte doivent être retirés afin que les enfants ne se bloquent pas dans l'appareil par accident.

Changement de la porte gauche-droite

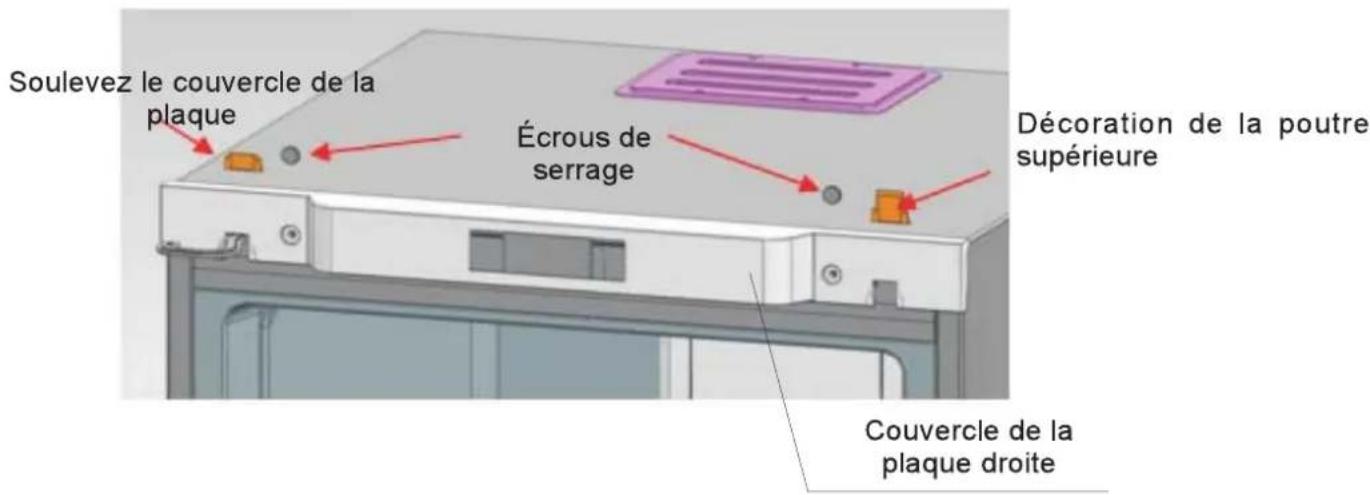

1. Retirez les deux écrous de serrage et les deux couvercles des lames de charnière de la poutre supérieure (ouvrez la porte vers la droite)

Soulevez le couvercle de la plaque Écrous de serrage Décoration de la poutre supérieure Couvercle de la plaque droite

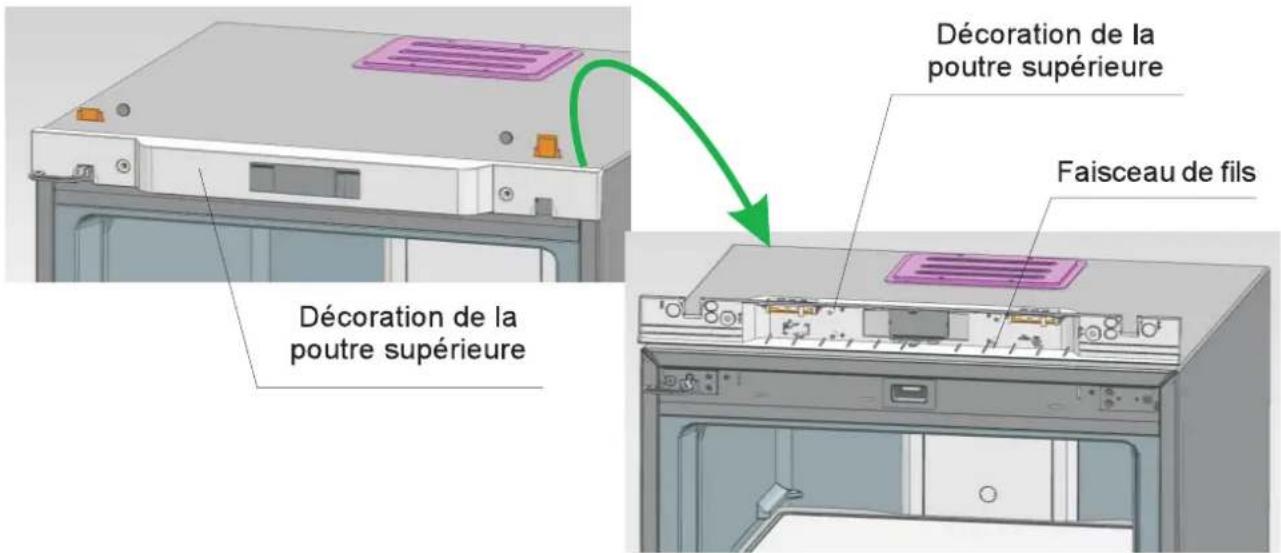

1. Retirez les composantes de décoration de la poutre supérieure

Décoration de la poutre supérieure Faisceau de fils Décoration de la poutre supérieure

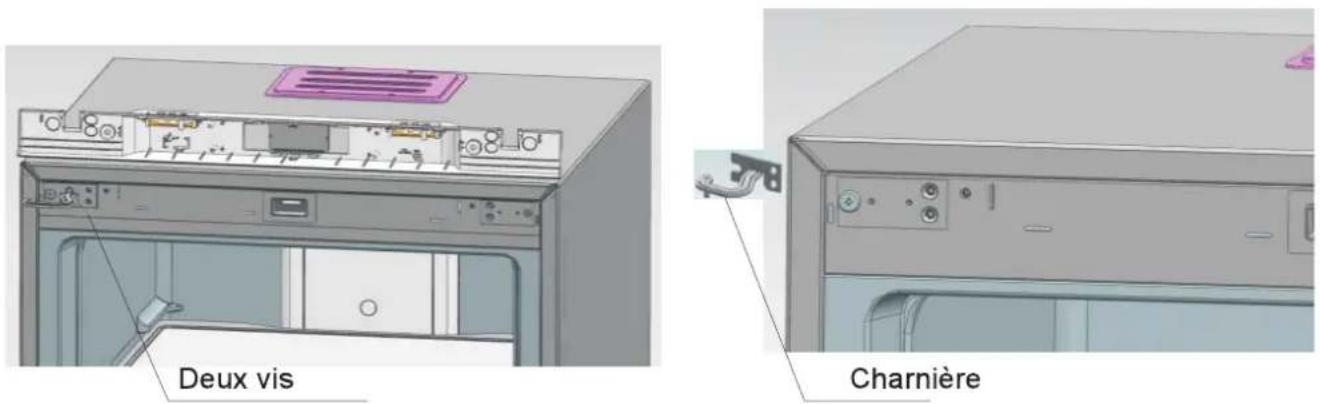

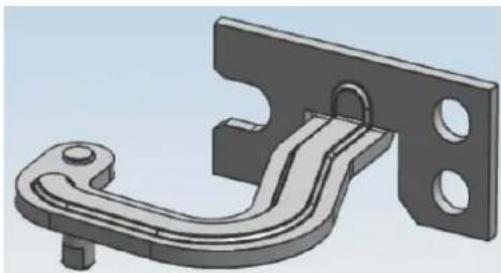

1. Retirez les deux vis fixés avec les charnières, ensuite retirez les charnières d'un côté et enlevez la porte en même temps. Retirez enfin les charnières de la porte.

Deux vis Charnière

Changement de la porte gauche-droite

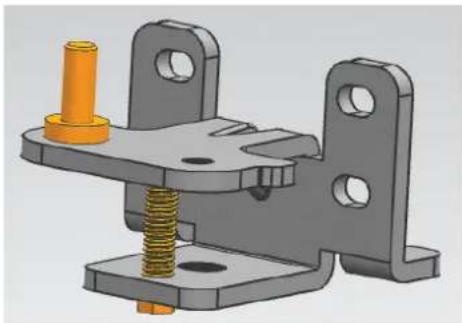

1. Réassemblez l'axe de la charnière inférieure : Démontez la charnière originale et assemblez-la dans un graphique de positionnement.

1. Réassemblez l'axe des charnières supérieures : Démontez l'axe de la charnière et assemblez-la en tournant à partir de l'autre extrémité du trou de la vis.

1. Installez les pieds fixes des charnières supérieures (pied gauche) sur le côté droit.

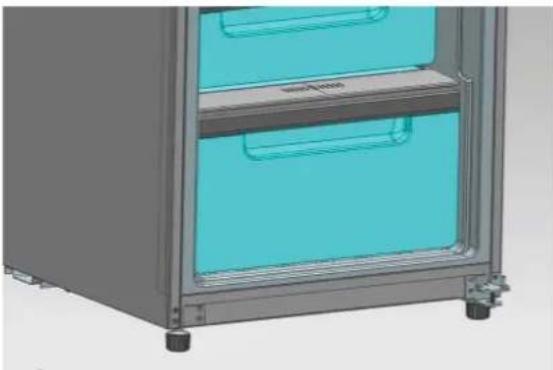

1. Installez la charnière inférieure sur le côté droit du réfrigérateur

Charnière inférieure

Changement de la porte gauche-droite

1. Installez premièrement les charnières supérieures dans les trous des essieux relatifs sur la partie droite (de la porte), placez ensuite la porte sur les charnières inférieures, appuyez les charnières supérieures dans les pieds fixes. Fixez enfin les charnières supérieures.

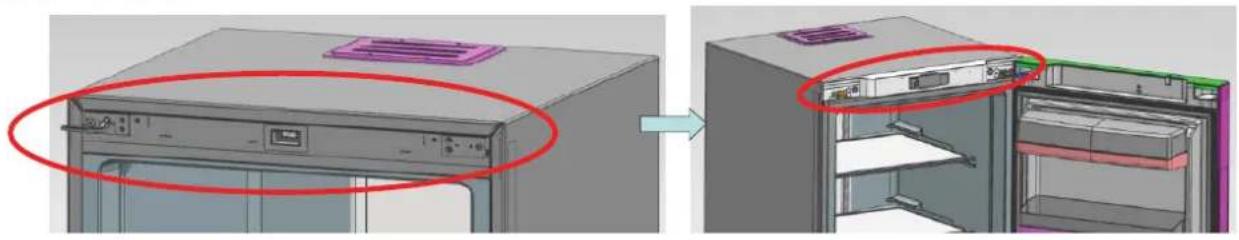

1. Installez la décoration de la poutre supérieure, les écrous de serrage et les couvercles de plaque de la charnière.

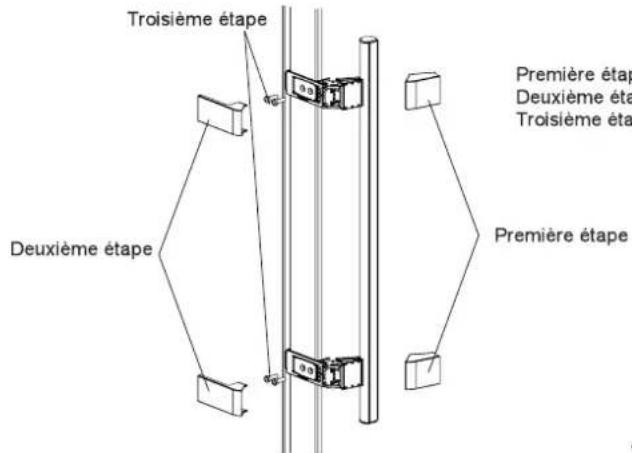

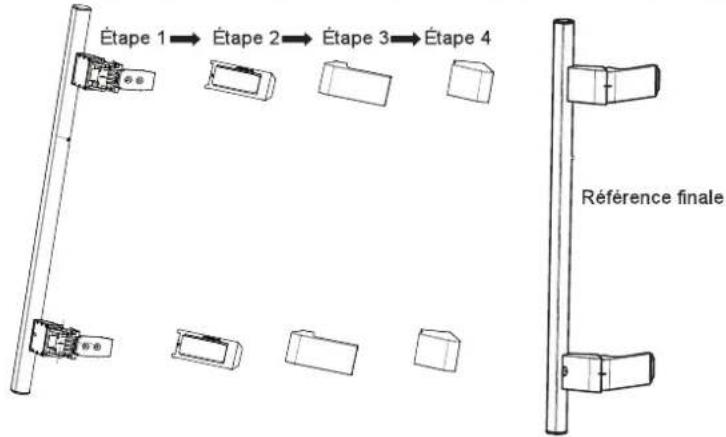

Installation de la poignée

Étape 1 : Pré-assemblez les composantes et fixez la porte pendant l'assemblage général.
Étape 2 : Installez la plaque coulis-sante dans la base de montage de la poignée.
Étape 3 : Fixez le cadre de décoration de la poignée sur la base de montage de la poignée.
Étape 4 : Couvrez le cadre de décoration sur la base fixée avec les vis.

Troisième étape Deuxième étape Première étape Deuxième étape Troisième étape Première étape

Changement de la gauche-droite

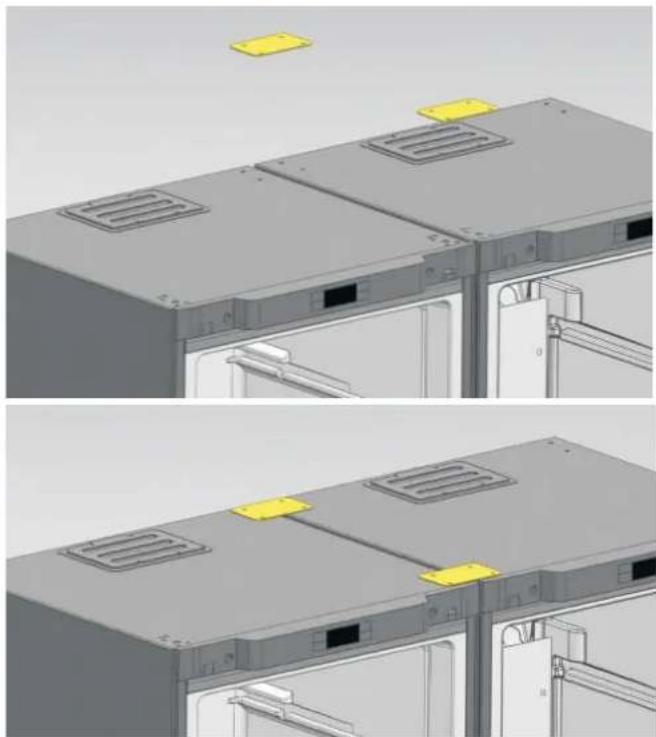

1ère étape : Mettez le congélateur et le réfrigérateur ensemble avec un écart de 10 mm.

Fixez la charnière de branchement en place tel qu'indiquée dans la figure.

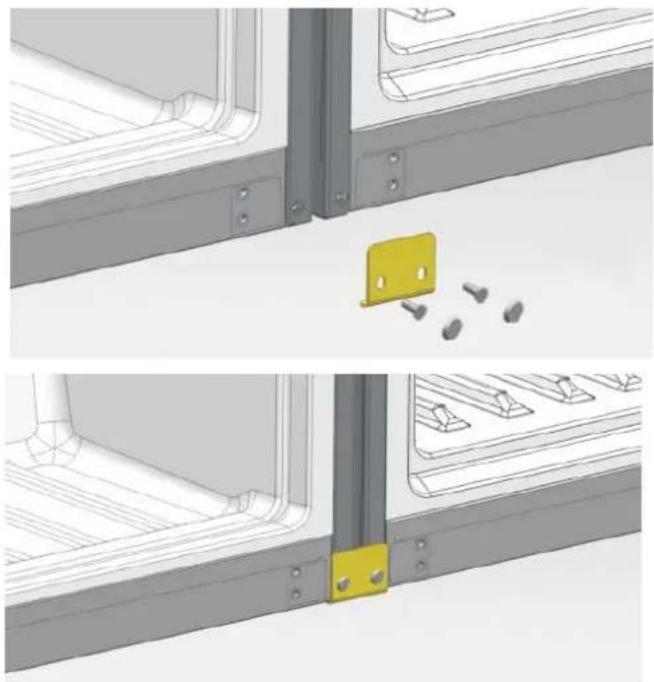

2ème étape : Insérez la charnière de branchement inférieure à l'arrière du congélateur et du réfrigérateur.

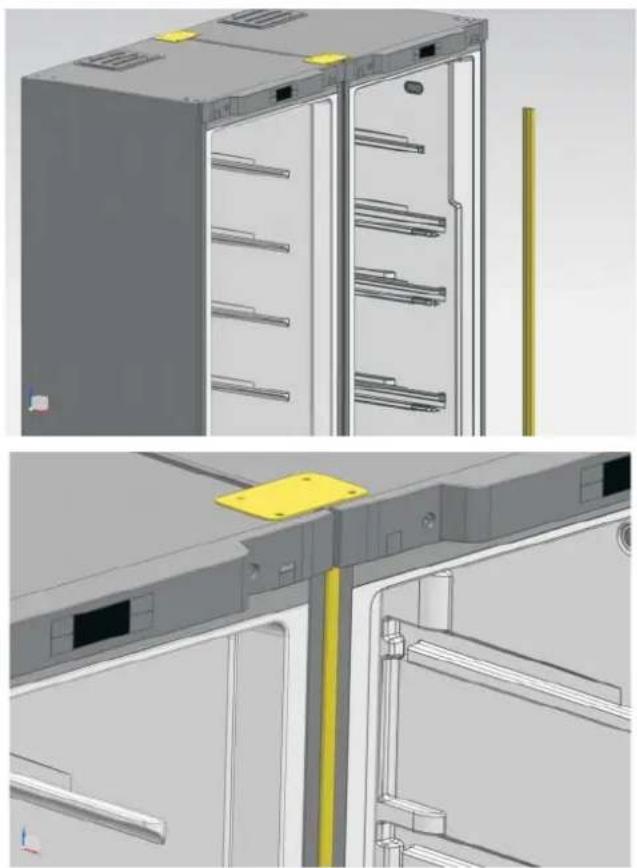

3ème étape : Mettez la barre à l'intérieur du vide qu'il y a entre le congélateur et le réfrigérateur. Étape de branchement terminé.

Avant toute révision, veuillez lire attentivement les informations suivantes

Phénomène	Raisons éventuelles et éléments à vérifier
Non fonctionnement	Ne reçoit pas l'électricité ou prise mal branchéeTension trop faible
Fraîcheurinsatisfaisante	Réglage de température élevéeGrande quantité d'alimentAliment chaudMouvement régulier de la porte (ouverture et fermeture)Fermeture de porte incomplèteSource de chaleur à proximité
Grands bruits	Sol accidenté et placement instablePlacement approprié des accessoires
Odeur désagréable	Emballage non étanche des aliments odorantsAliment acideIntérieur sale

Si la situation persiste après avoir vérifié tous les points susmentionnés, veuillez contacter notre département du service après-vente.

Le cordon d'alimentation endommagé doit être remplacé par un personnel d'entretien nommé par notre entreprise par souci de sécurité.

Phénomène de non-rupture

À l'intérieur des tubes capillaires, le liquide réfrigérant coule rapidement. Quelque fois, il transporte quelques bulles d'air pouvant causer des bruits irréguliers à l'entrée.

Lorsque l'humidité de l'air est relativement élevée, les zones environnantes de la porte pourraient se mouiller. Vous pouvez les nettoyer avec un tissu sec.

Mise au rebut approprié de cet appareil

Mise au rebut approprié de cet appareil

Ce signe signifie que ce produit ne doit pas être mis au rebut avec les autres ordures ménagères dans l'UE. Dans l'optique d'éviter tout préjudice écologique ou à la santé humaine causé par une mise au rebut non appropriée, recyclez cet appareil de façon responsable afin de promouvoir la réutilisation durable des ressources matérielles. Pour retourner votre ancien appareil, utilisez les systèmes de retour et de collecte ou veuillez contacter le revendeur auprès de qui vous avez acheté l'appareil. Les revendeurs peuvent en effet procéder au recyclage du produit en toute sécurité.

Assistance

Avant de contacter le centre d'Assistance :

• Vérifiez si vous pouvez résoudre l'anomalie vous-même (voir Anomalies et Remèdes).
• Si, malgré tous ces contrôles, l'appareil ne fonctionne toujours pas et si l'inconvénient persiste, appelez le service après-vente le plus proche.

Signalez-lui :

• le type d'anomalie
• le modèle de l'appareil (Mod.)
• le numéro de série (S/N)

Vous trouverez tous ces renseignements sur l'étiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche.

Ne vous adressez jamais à des techniciens non agréés et exigez toujours l'installation de pièces détachées originales.
