PANDUAN PENGGUNA WA80H4000SW SAMSUNG

Panduan Pengguna Mesin Cuci

menghadirkan berbagai kemungkinan

10 Cara mencuci secara otomatis tergantung pada jenis cucian

12 Panel Kontrol

FUNGSI MANUAL

14

14 Fungsi manual

16 Memasang panel pelindung dari tikus (opsional)

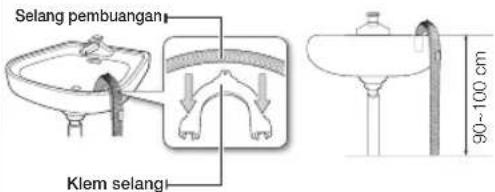

17 Cara menyambungkan selang pembuangan (opsional)

18 Menambahkan deterjen

18 Menambahkan pelembut kain

19 Filter sambungan pengisian air

19 Membersihkan fi Iter

19 Membersihkan fi Iter pompa (opsional)

19 Membersihkan kompartemen deterjen

MENGATASI MASALAH

20

20 Mengatasi masalah

MESIN CUCI TIDAK BERFUNGSI?

21

21 Mesin cuci tidak berfungsi?

SPESIFIKASI

23

23 Spesifi kasi

Bahasa Indonesia - 2

petunjuk keselamatan

Perlu diketahui bahwa tindakan pencegahan untuk keselamatan berikut ditujukan untuk mencegah bahaya dan kerusakan yang tidak terduga dengan membantu penggunaan mesin cuci secara tepat dan aman. Bila menggunakan air panas untuk mencuci, pastikan suhu air tidak lebih dari 50 °C.

- Komponen plastik dapat berubah bentuk atau rusak, dan dapat menyebabkan sengatan listrik atau kebakaran.

TINDAKAN PENCEGAHAN UNTUK KESELAMATAN PENTING

PERINGATAN: Untuk mengurangi risiko kebakaran, sengatan listrik, atau cedera saat menggunakan peralatan, ikuti tindakan pencegahan dasar berikut:

1. Peralatan ini tidak ditujukan bagi orang (termasuk anak-anak) yang menderita gangguan fi sik, indera, atau mental, atau tidak memiliki pengalaman dan pengetahuan, kecuali di bawah pengawasan atau setelah diberi petunjuk mengenai cara menggunakan peralatan ini oleh orang yang bertanggung jawab atas keselamatan mereka.
2. Untuk digunakan di Eropa: Peralatan ini dapat digunakan oleh anak berusia 8 tahun ke atas dan orang yang mengalami keterbatasan fi sik, indra, atau mental, maupun tidak memiliki pengalaman dan pengetahuan jika diawasi atau diberikan petunjuk tentang cara menggunakan peralatan ini secara aman dan memahami bahaya terkait. Anak-anak tidak boleh bermain dengan peralatan ini. Pembersihan dan pemeliharaan pengguna tidak boleh dilakukan oleh anak-anak tanpa pengawasan.
3. Anak-anak harus diawasi untuk memastikan mereka tidak bermain dengan peralatan ini.
4. Jika rusak, kabel listrik harus diganti oleh produsen, agen servisnya, atau tenaga lain yang memenuhi syarat untuk menghindari bahaya.
5. Rangkaian selang baru yang diberikan bersama peralatan harus digunakan dan rangkaian selang lama tidak boleh digunakan kembali.
6. Untuk mesin cuci yang memiliki celah ventilasi di bagian alas, petunjuk pemasangan akan mencantumkan bahwa celah tidak boleh terhalang karpet.
7. Untuk digunakan di Eropa: Jauhkan peralatan ini dari jangkauan anak berusia di bawah 3 tahun, kecuali jika terus diawasi.

petunjuk keselamatan

1. PERHATIAN: Untuk menghindari bahaya karena pengaturan ulang pemutus termal yang tidak disengaja, peralatan ini tidak boleh dialiri listrik melalui perangkat pengalihan eksternal, seperti timer, atau tersambung ke sirkuit yang diaktifkan dan dinonaktifkan secara rutin sesuai penggunaan.

2. Peralatan ini dibuat khusus untuk rumah tangga dan bukan untuk digunakan:

3. di area staf dapur pada ruang komersial, kantor, dan lingkungan kerja lainnya;

4. di peternakan;
5. oleh tamu hotel, motel, dan lingkungan serupa lainnya;
6. di lingkungan penginapan melati;
7. di area untuk penggunaan bersama dalam lingkungan apartemen atau pada binatu komersial.

PERINGATAN

Kelalaian dalam mematuhi petunjuk ini dapat mengakibatkan cedera parah atau kecelakaan fatal.

• Jangan tarik kabel untuk melepasnya atau jangan sentuh saat tangan basah.
• Hal tersebut dapat mengakibatkan sengatan listrik atau kebakaran.
• Jangan tekuk kabel listrik secara paksa atau jangan tekan dengan benda berat.
• Hal tersebut dapat mengakibatkan sengatan listrik atau kebakaran.
• Jangan pasang mesin cuci di dekat peralatan listrik atau jangan letakkan lilin maupun rokok yang menyala di atas mesin cuci.
• Hal tersebut dapat mengakibatkan kebakaran.
• Selama pengoperasian berlangsung, jangan letakkan tangan atau benda logam di bawah mesin cuci.
• Papan yang berputar di bawah mesin cuci dapat melukai Anda.
• Jauhi mesin cuci bila bagian bawahnya terendam air.
• Sengatan listrik dapat terjadi. Tunggu hingga air benar-benar kering.
• Jangan masukkan cucian yang terkena bensin, benzena, atau alkohol ke mesin cuci, dan jauhkan bahan tersebut dari mesin cuci.
• Ledakan atau kebakaran dapat terjadi.
• Selama pemerasan berlangsung, jangan masukkan tangan Anda ke tabung peras.
• Tangan Anda dapat terluka. Jika tabung peras tidak berhenti berputar dalam waktu 15 detik setelah Anda membuka penutupnya, segera hubungi teknisi servis.
• Peralatan ini harus tersambung ke konektor yang sesuai untuk pemakaian daya yang wajar.
• Posisi peralatan ini harus diatur agar konektor mudah dijangkau setelah pemasangan.
• Tidak ada komponen di bagian dalam yang dapat diperbaiki pengguna. Serahkan perbaikan

Bahasa Indonesia - 4

- Jika tidak, kesalahan mekanis, sengatan listrik, kebakaran, atau kerusakan fisik dapat terjadi.

- Jaminan produk tidak mencakup masalah yang ditimbulkan oleh pembongkaran produk.

• Jangan gunakan produk ini untuk tujuan bisnis.

- Jangan biarkan anak-anak (atau hewan peliharaan) bermain di dalam atau di atas mesin cuci. Pintu mesin cuci tidak mudah dibuka dari dalam dan anak-anak dapat mengalami cedera serius jika terjebak di dalamnya.

PERHATIAN

Kelalaian dalam mematuhi petunjuk ini dapat mengakibatkan cedera atau kerusakan ringan.

- Jangan pasang mesin cuci di tempat yang lembab maupun di luar ruangan dalam kondisi hujan atau bersalju.

- Hal tersebut dapat mengakibatkan sengatan listrik atau kebakaran.

- Lepas kabel listrik bila mesin cuci tidak digunakan.

- Hal tersebut dapat mengakibatkan sengatan listrik atau kebakaran.

- Jika terdapat debu atau air pada konektor listrik dan komponennya yang tersambung, bersihkan seluruhnya.

- Hal tersebut dapat mengakibatkan sengatan listrik atau kebakaran.

- Jangan biarkan anak Anda melihat bagian dalam mesin cuci.

- Jika terjatuh ke dalam mesin cuci, keselamatan anak Anda dapat terancam.

- Segera alirkan udara tanpa menyentuh konektor listrik jika terjadi kebocoran gas.

- Sengatan listrik atau kebakaran dapat terjadi jika gas terkena api.

- Jika mesin cuci mengeluarkan bunyi aneh, bau, atau asap, segera lepas konektor listrik dan hubungi teknisi servis.

- Hal tersebut dapat mengakibatkan sengatan listrik atau kebakaran.

- Saat membersihkan, jangan semprotkan air langsung ke komponen mesin cuci.

- Tindakan tersebut dapat memperpendek masa pakainya. Selain itu, sengatan listrik atau kebakaran juga dapat terjadi.

• Jangan gunakan bahan pembersih asam yang kuat.

- Jangan gunakan beberapa peralatan pada stopkontak yang sama.

- Panas yang ditimbulkan dapat menyebabkan kebakaran.

• Jangan tekan tombol dengan penusuk atau peniti.

Hal tersebut dapat mengakibatkan sengatan listrik atau kebakaran.

- Jika kabel listrik yang digunakan rusak, kabel tersebut harus diganti oleh produsen, pusat servis, atau teknisi resmi untuk menghindari risiko.

- Sambungkan kabel arde ke pelat rangka, lalu benamkan minimal 25 cm di bawah tanah. Cara lain, sambungkan kawat arde ke pin yang sesuai pada stopkontak yang diarde dengan benar. Jangan sambungkan kabel tersebut ke saluran telepon, penangkal petir, atau pipa gas. option

- Produk yang telah Anda beli ini dirancang hanya untuk penggunaan rumah tangga.

Penggunaan untuk tujuan bisnis merupakan penyalahgunaan produk. Dalam kasus ini, produk tidak akan tercakup dalam jaminan standar yang diberikan oleh Samsung, dan Samsung tidak bertanggung jawab atas kegagalan fungsi atau kerusakan apa pun yang diakibatkan oleh penyalahgunaan tersebut.

- Posisi peralatan ini harus diatur agar konektor daya, keran penyedia air, dan pipa pembuangan mudah dijangkau.

- Untuk peralatan dengan celah ventilasi di bagian alas, karpet tidak boleh menghalangi celah tersebut.

Bahasa Indonesia - 5

memasang mesin cuci

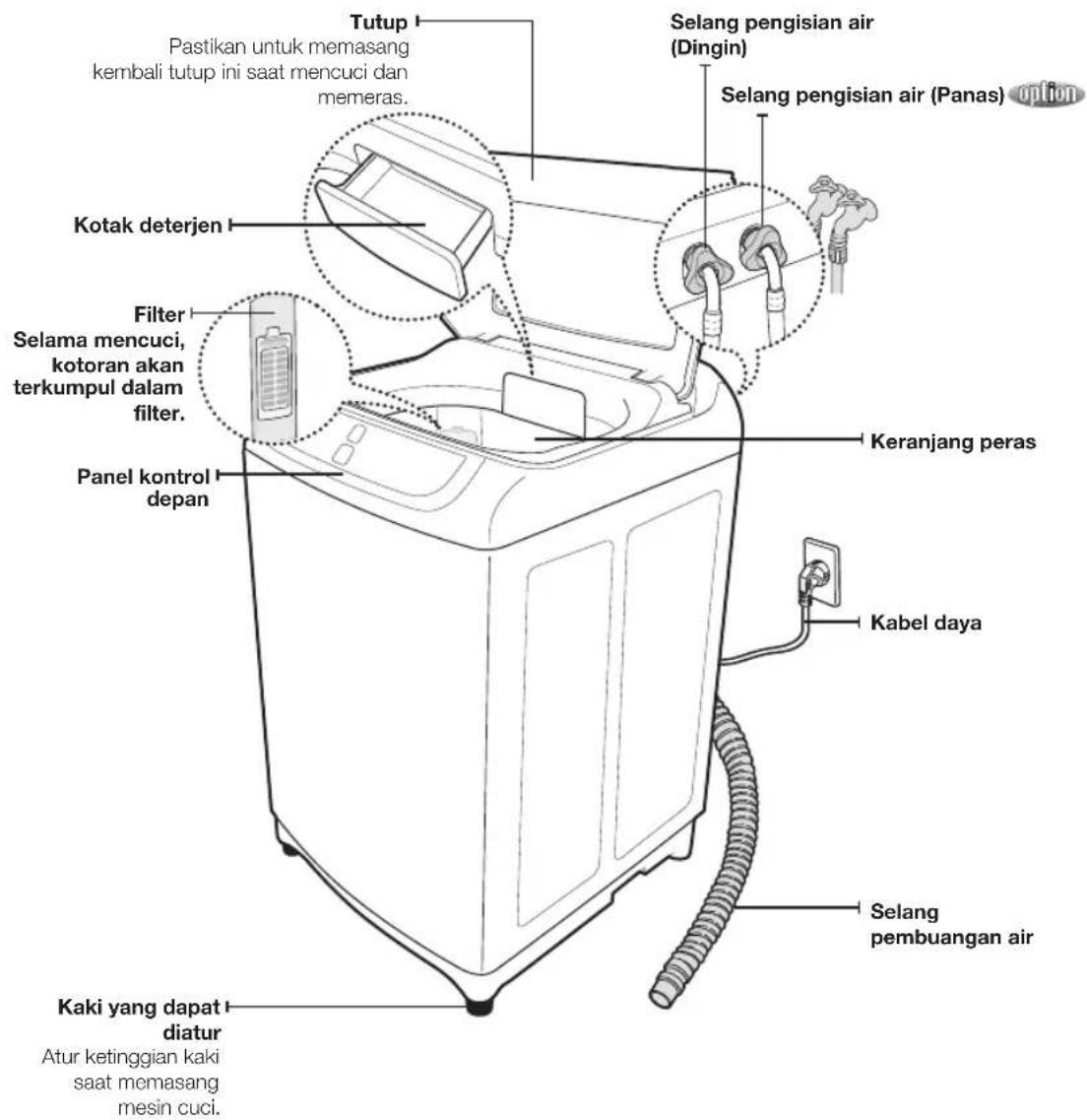

KETERANGAN KOMPONEN

Panduan Pengguna ditujukan untuk penggunaan secara umum.

Gunakan Panduan Pengguna sesuai model mesin cuci Anda.

Bahasa Indonesia - 6

MEMERIKSA SEBELUM MENCUCI DAN MERAWAT PAKAIAN

Poin pemeriksaan harus diikuti untuk menghindari masalah pada mesin cuci atau kerusakan pada pakaian.

- Jika masalah di bawah ini disebabkan oleh kesalahan pelanggan, biaya servis terpisah akan dikenakan.

Poin Pemeriksaan Sebelum Mulai Mencuci

Periksa apakah pakaian luntur atau tidak.

• Tambahkan deterjen cair pada handuk putih dan pakaian yang tidak Anda ketahui. Kemudian, kucek keduanya dengan kuat. Periksa apakah warnanya berpindah ke handuk.
• Hati-hati dengan syal dan pakaian impor karena cenderung mudah berubah warna.
  • Periksa apakah ada noda atau kotoran.
• Jika terdapat noda, gunakan handuk yang dibasahi deterjen untuk mengucek pada satu arah.
• Sebelum mencuci, sikat bagian lengan, kerah, lipatan gaun, dan saku menggunakan deterjen.

Pakaian berbahan wol yang memiliki kerutan harus ditangani secara khusus dengan mengikatkan benang sebelum dicuci. Benang tersebut harus dilepas setelah pakaian kering.

Pakaian yang tidak dapat dicuci

Pakaian yang mudah berubah, meskipun hanya direndam air.

• Meskipun hanya direndam air, dasi, bra, jaket, jas, serta mantel mudah berubah seperti penyusutan dan perubahan warna pada permukaan pakaian karena hampir semuanya terbuat dari rayon, polynosic, manset, dan serat campurannya.
• Produk yang memiliki kerutan, sulaman, atau diproses dengan resin mudah berubah, meskipun hanya direndam air.
• Produk yang mudah berubah warna terbuat dari bahan katun dan wol, sutra kerut, produk kulit, aksesori kulit, pakaian dengan hiasan kulit, dan aksesorinya.
• Jangan cuci pakaian tersebut tanpa mengikuti panduan penanganan atau label keterangan bahan.

Tentang Deterjen

- Bila deterjen tidak larut dengan baik, gunakan air hangat (sekitar 40°C) untuk melarutkan deterjen.

PERHATIAN

• Gunakan deterjen secukupnya.
- Meskipun jumlah deterjen ditambah, hasil cucian tidak akan jauh berbeda. Deterjen dapat merusak pakaian karena tidak cukup dibilas.
- Bahan pemutih dapat merusak pakaian karena bersifat alkali kuat.
- Bilas dengan baik karena deterjen bubuk mudah tertinggal pada pakaian dan menyebabkan bau tidak sedap.
- Jika menggunakan terlalu banyak deterjen atau air dingin, deterjen tidak akan larut dengan sempurna dan menempel pada cucian, selang, atau keranjang peras, sehingga pakaian terkontaminasi.
- Untuk pencucian yang ditunda, deterjen harus dimasukkan ke dalam kotak deterjen. Jika langsung ditaburkan pada cucian, deterjen bubuk dapat menyebabkan perubahan warna.

memasang mesin cuci

PERAWATAN PAKAIAN SEBELUM DICUCI

Keluarkan barang dari saku.

- Perhatian, periksa semua saku! Jepit rambut dan uang logam dapat merusak pakaian dan mesin cuci. Benda-benda tersebut menimbulkan bunyi dan masalah pada mesin cuci. Saku harus diperiksa.

Jika resleting celana terbuka sewaktu dicuci, keranjang peras dapat rusak. Resleting harus ditutup dan diikat dengan benang sebelum dicuci.

- Benda logam pada pakaian dapat menyebabkan kerusakan pada pakaian dan tabung.

- Balik pakaian yang memiliki kancing dan sulaman dengan bagian dalam di luar sebelum dicuci.

- Pakaian bertali panjang dapat terlilit pada pakaian lain, sehingga menyebabkan kerusakan pada pakaian. Pastikan untuk mengikat tali tersebut sebelum mencuci.

- Hal tersebut dapat membuat pakaian dikeluarkan atau menyebabkan mesin cuci bergetar secara tidak normal, yang dapat mengakibatkan cedera atau kerusakan pada mesin cuci, lantai, maupun pakaian. (Popok, pakaian kedap air, jas hujan, sarung payung, pakaian ski, penutup mobil, kantong tidur, dsb.).

- Saat tabung berputar, air dapat terjebak dalam pakaian atau serat kedap air dan dapat terkumpul di salah satu sudut, yang menyebabkan getaran tidak normal. Selain itu, cucian akan naik dan mungkin dikeluarkan serta menyebabkan cedera.

- Getaran mesin yang tidak wajar dapat mengakibatkan cedera atau kerusakan pada mesin, dinding, atau lantai, serta cucian.

Guncang kotoran atau tanah dari pakaian.

- Tanah dan pasir dapat menggosok pakaian lembut, sehingga menyebabkan kerusakan dan hasil cucian yang tidak memuaskan.

Lakukan pencucian awal untuk kaus kaki berwarna putih, lengan, dan kerah sebelum pencucian sebenarnya.

- Taburi deterjen pada noda dan kotoran di kerah, lengan, lipatan, dan saku, lalu sikat dengan lembut sebelum dicuci.

- Gunakan deterjen bubuk atau cair. Jangan gunakan sabun batangan karena kotoran dapat menempel pada tabung.

Balik pakaian berbulu sebelum mencuci.

- Jika terdapat banyak benda asing pada pakaian, pisahkan untuk dicuci tersendiri. Pakaian lain dapat terkena kotoran tersebut (noda, benang).

- Cuci pakaian berwarna hitam dan handuk katun secara terpisah. Jika dicuci bersama, kotoran dapat menempel pada handuk. Periksa sebelum mencuci.

Cashmilon dan pakaian lain yang berukuran besar dan ringan (misalnya, pakaian berenda, pakaian dalam, stoking nilon, serat sintetis, dsb.) dapat mengambang dan menimbulkan kerusakan pada pakaian dan masalah pada mesin cuci. Gunakan jaring cucian atau cuci secara terpisah.

- Pakaian bertali panjang, pakaian berenda, selimut tebal, pakaian berbahan wol harus dimasukkan ke jaring cucian sebelum dicuci.

• Masukkan pakaian lembut ke jaring cucian.

- Gunakan hanya jaring cucian komersial untuk mencuci.

Bahasa Indonesia - 8

Tirai, pakaian yang mengambang, atau blue jeans harus ditekan agar tidak mengambang di air.

- Jika pakaian mengambang di air, tekan tombol Start/Pause (Mulai/Jeda) untuk menghentikan mesin cuci, lalu tekan pakaian ke dalam air. Jika pakaian yang mengambang di air terus dicuci, kerusakan pada pakaian dan mesin cuci dapat terjadi serta hasil cucian tidak memuaskan.

• Bahan yang dapat menggelembung dapat mengakibatkan kerusakan pada cucian atau mesin selama proses pencucian atau pengeringan.
• Terlepas dari ukurannya, selimut atau quilt lebih aman dan bersih bila dicuci satu per satu. Dua selimut dengan ukuran berbeda dalam tumpukan yang sama dapat mengganggu kinerja pengeringan karena tumpukan yang tidak merata.

Pastikan cucian dimasukkan sepenuhnya.

• Bagian cucian yang tidak masuk dapat mengakibatkan kerusakan pada mesin atau cucian tersebut, atau kebocoran air.
• Pastikan cucian tidak melebihi bidang bidang plastik (A) pada gambar di atas.

Bahasa Indonesia - 9

memasang mesin cuci

CARA MENCUCI SECARA OTOMATIS TERGANTUNG PADA JENIS CUCIAN

Sebelum mulai mencuci, periksa hal berikut:

- Sambungkan selang pengisian air ke keran air. Biarkan keran terbuka. Sambungkan kabel daya ke stopkontak. Pastikan selang pembuangan sudah terpasang.

Mencuci untuk pertama kalinya

Sebelum mencuci pakaian untuk pertama kali, Anda harus menjalankan mesin satu siklus penuh tanpa pakaian.

Untuk melakukannya:

1. Tekan tombol Power (Daya).
2. Buka laci deterjen, lalu masukkan sedikit deterjen.
3. Aktifkan pengisian air ke mesin cuci.
4. Tekan tombol Start/Pause (Mulai/Jeda).

Tindakan ini akan membuang semua air dari uji coba produsen yang masih tersisa di dalam mesin.

Catatan khusus!

Fungsi Sensor Otomatis

• Berdasarkan program yang dipilih, jumlah cucian akan dideteksi secara otomatis, lalu level air, waktu cuci, siklus bilas, dan waktu pemerasan yang sesuai akan dipilih secara otomatis untuk pencucian otomatis.
• Setelah daya diaktifkan, program akan dipilih dan tombol Start/Pause (Mulai/Jeda) akan ditekan. Setelah itu, tabung cuci akan mulai berputar tanpa air. Tindakan ini untuk mendeteksi jumlah cucian di dalam keranjang cuci, bukan kerusakan pada mesin. Setelah proses deteksi ini, air akan diisi secara otomatis.

Menambahkan Deterjen dan Pelembut

• Sensor akan mendeteksi jumlah cucian dan menunjukkan level air serta jumlah deterjen yang diperlukan. Setelah itu, air akan segera diisi ke mesin cuci.
• Selama pengisian air, Anda dapat membuka kotak deterjen dan menambahkan deterjen. Namun, sebaiknya tekan tombol Start/Pause (Mulai/Jeda) untuk menghentikan pengisian air dan menambahkan deterjen. Tutup mesin cuci, lalu tekan kembali tombol Start/Pause (Mulai/Jeda). Cara ini jauh lebih mudah.
• Jika dimasukkan ke dispenser, pelembut akan secara otomatis dikeluarkan pada siklus bilas. Untuk mengeluarkan pelembut kain secara otomatis, pastikan Anda memilih semua siklus yang diperlukan, yakni cuci, bilas, dan peras.

Masukkan cucian ke mesin cuci, lalu tambahkan juga deterjen.

- Hati-hati agar beban tidak berlebihan. Gunakan deterjen yang tepat untuk kain yang dicuci.

• Jika tutup mesin terbuka selama mencuci, mesin cuci akan dihentikan secara otomatis untuk keselamatan. (Model tertentu akan menampilkan pesan kesalahan jika tutup tidak terpasang dengan benar saat air diisi.)
• Bila air panas dipilih, air dingin dan air panas akan dialirkan bersamaan selama 20 detik pertama untuk melindungi pakaian.
• Anda dapat mengontrol waktu cuci, siklus bilas, dan waktu pemerasan pada setiap program selama pencucian berlangsung.

memasang mesin cuci

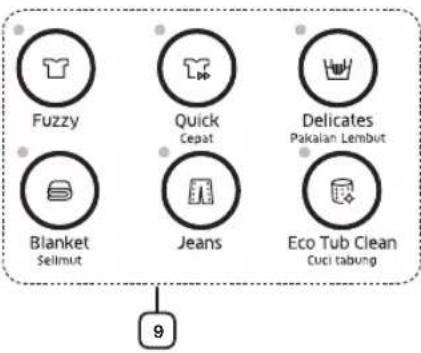

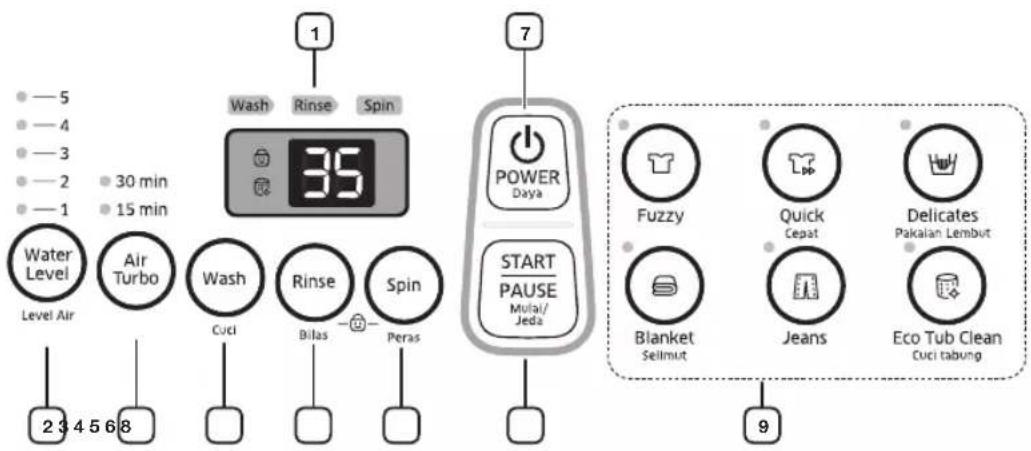

PANEL KONTROL

Untuk informasi lebih rinci, lihat panel kontrol mesin cuci Anda.


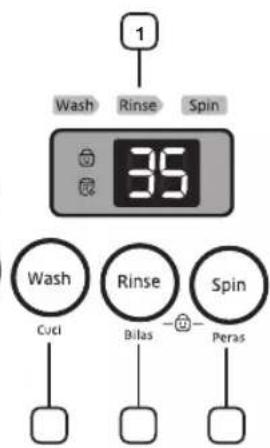

1	Tampilan grafis digital	Menampilkan waktu cuci yang tersisa.Menampilkan status kesalahan jika terjadi masalah pada mesin cuci sehingga Anda dapat melakukan tindakan.
2	Water Level (Level Air)	Level air akan diatur secara otomatis. Namun, Anda dapat mengatur level air secara manual dengan menekan tombol ini.
3	Air Turbo	Tekan tombol ini untuk mengeringkan cucian dengan cepat.Setiap kali tombol ditekan, waktu fungsi Air Turbo akan dialihkan.15 mnt. → 30 mnt.Fungsi Air Turbo hanya dapat dipilih jika siklus peras ditetapkan.
4	Wash (Cuci)	Tekan tombol ini untuk hanya mencuci atau mengatur waktu pencucian.Anda dapat mengatur waktu pencucian antara 6 hingga 30 menit.
5	Rinse (Bilas)	Tekan tombol ini hanya untuk membilas atau mengatur waktu pembilasan.Anda dapat mengatur hingga lima kali pembilasan.
6	Spin (Peras)	Tekan tombol ini untuk hanya memeras atau mengatur waktu pemerasan.Anda dapat mengatur waktu pemerasan antara 1 hingga 9 menit.Bila hanya pemerasan yang dipilih, waktu pemerasan akan berbeda dari waktu total yang tersisa. Hal ini karena waktu total yang tersisa mencakup waktu pemerasan yang sebenarnya serta waktu pengurasan dan penghentian.
7	Power (Daya)	Tekan tombol ini satu kali untuk mengoperasikan.Tekan kembali untuk menonaktifkan daya.
8	Start/Pause (Mulai/Jeda)	Gunakan untuk menjeda dan memulai kembali pengoperasian. Untuk mengubah prosedur pencucian selama pengoperasian berlangsung, tekan tombol ini untuk berhenti, dan tekan kembali untuk memulai setelah prosedur diubah.

9 Siklus	Fuzzy Memilih program	pencucian terbaik secara otomatis.
	Quick (Cepat)	Jika Anda ingin mencuci handuk yang sering digunakan atau mencuci secara cepat. Pencucian cepat cocok untuk cucian yang ringan atau hanya sedikit kotor.
	Delicates (Pakaian Lembut)	Sweater yang dapat dicuci, kardigan, pakaian lembut, dsb.
	Blanket (Selimut)	Cucian besar seperti selimut dan bed cover
	Jeans Untuk pencucian yang lebih menyeluruh.
	Eco Tub Clean (Cuci Tabung)	Gunakan program ini untuk membersihkan tabung, sehingga tabung tetap bersih.LED PERIKSA TABUNG akan menyala untuk memberi tahu pengguna sudah saatnya tabung dibersihkan.Gaya putar pulsator tabung cuci yang kuat akan menghilangkan kontaminasi dari bagian luar tabung cuci untuk mencegah bau atau kontaminasi sekunder.

KUNCI ANAK

Fungsi ini untuk melindungi anak-anak, lansia, dan orang yang lemah.

1. Tekan tombol Power (Daya).
2. Untuk mengaktifkan fungsi Kunci Anak, tekan terus tombol Rinse (Bilas) dan Spin (Peras) secara bersamaan selama 3 detik. (Jika fungsi Kunci Anak diaktifkan, ikon Kunci Anak akan berkedip.)

3. Pengoperasian setelah mengaktifkan fungsi Kunci Anak.

4. Meskipun fungsi Kunci Anak diaktifkan, setiap tombol akan berfungsi hingga pintu terbuka.

5. Bila Anda membuka pintu selama Kunci Anak diaktifkan, alarm akan berbunyi dan pesan kesalahan akan ditampilkan. Dalam waktu 30 detik, pengurasan akan dimulai secara otomatis. Namun, jika Anda menutup pintu dalam waktu 30 detik, air tidak akan dikuras. (Pesan kesalahan yang ditampilkan "CL", "dE").

6. Untuk menambahkan cucian setelah mengaktifkan fungsi Kunci Anak, Anda harus menonaktifkan fungsi Kunci Anak.

7. Untuk menonaktifkan fungsi Kunci Anak, tekan terus tombol Rinse (Bilas) dan Spin (Peras) secara bersamaan selama 3 detik. (Jika fungsi Kunci Anak dinonaktifkan, ikon Kunci Anak akan dinonaktifkan.)

8. Untuk menghapus tampilan "CL", setelah selesai dikuras, tutup pintu mesin cuci, nonaktifkan daya, lalu aktifkan kembali.

PERHATIAN

• Fungsi ini untuk mencegah cedera dan kegagalan fungsi pada produk karena pengoperasian yang tidak benar oleh anak-anak, lansia, atau orang yang lemah.
• Jika pintu terbuka saat fungsi Kunci Anak diaktifkan, air akan dikuras secara paksa agar anak-anak tidak tenggelam.
• Untuk menambahkan cucian setelah mengaktifkan fungsi Kunci Anak, Anda harus menonaktifkan Kunci Anak.
• Meskipun daya dinonaktifkan, lalu diaktifkan kembali saat Kunci Anak diaktifkan, Kunci Anak akan tetap aktif.

- Setelah Kunci Anak diaktifkan, meskipun daya dinonaktifkan, jika pintu dibuka, air akan dikuras secara otomatis dalam waktu 30 detik.

• Fungsi Kunci Anak tidak dapat dinonaktifkan bila CL ditampilkan. (Namun, fungsi Kunci Anak dapat dinonaktifkan bila kesalahan dE ditampilkan.)
• Bila menguras dengan mengaktifkan fungsi Kunci Anak, semua tombol termasuk tombol daya tidak dapat dioperasikan.

Bahasa Indonesia - 13

fungsi manual

Anda dapat memilih fungsi untuk setiap program.

(Contoh) Untuk pencucian mudah seperti program sedikit kotoran:

Power (Daya) → Pilih program sedikit kotoran → Wash (Cuci) → Start/Pause (Mulai/Jeda)

HANYA CUCI	Tekan tombol Power (Daya).Tekan tombol Wash (Cuci).Tekan tombol Start/Pause (Mulai/Jeda).Pencucian berlangsung 1 kali.Bila tombol Wash (Cuci) ditekan selama mencuci, waktu pencucian dapat diubah menjadi antara 6 hingga 30 menit.
HANYA BILAS	Tekan tombol Rinse (Bilas).Tekan tombol Start/Pause (Mulai/Jeda).Pembilasan berlangsung 1 kali.Bila tombol Rinse (Bilas) ditekan, pembilasan dapat diubah menjadi antara 1 hingga 5 kali.
HANYA PERAS	Tekan tombol Spin (Peras).Tekan tombol Start/Pause (Mulai/Jeda).Pengeringan putar akan berlangsung selama 4 menit.Bila tombol Spin (Peras) ditekan, waktu pemerasan dapat berubah menjadi antara 1 hingga 9 menit.
CUCI DAN BILAS	Tekan tombol Wash (Cuci) dan Rinse (Bilas).Tekan tombol Start/Pause (Mulai/Jeda) satu kali.Mendeteksi jumlah cucian serta menentukan waktu pencucian dan pembilasan secara otomatis. (Option (Pilihan))Bila tombol Wash (Cuci) dan Rinse (Bilas) ditekan, waktu pencucian akan ditentukan antara 6 hingga 30 menit, dan pembilasan antara 1 hingga 5 kali.
BILAS DAN PERAS	Tekan tombol Rinse (Bilas) dan Spin (Peras).Tekan tombol Start/Pause (Mulai/Jeda) satu kali.Pembilasan dan pengeringan putar mulai dilakukan.Bila tombol Rinse (Bilas) dan Spin (Peras) ditekan, pembilasan akan ditentukan antara 1 hingga 5 kali, dan waktu pemerasan untuk pengeringan antara 1 hingga 9 menit.
CUCI, BILAS, DAN PERAS>	Tekan tombol Wash (Cuci), Rinse (Bilas), dan Spin (Peras).Tekan tombol Start/Pause (Mulai/Jeda) satu kali.Wash (Cuci), Rinse (Bilas), dan Spin (Peras) akan dilakukan.

pemasangan & pemeliharaan

Panduan Pengguna ditujukan untuk penggunaan secara umum.

Gunakan Panduan Pengguna sesuai model mesin cuci Anda.

LINGKUNGAN

Sisakan ruang secukupnya

Beri jarak minimal 10 cm antara mesin cuci dan dinding.

Letakkan mesin cuci di permukaan yang kokoh dan rata.

Jika mesin cuci diletakkan di permukaan yang tidak rata atau tidak kokoh, suara atau getaran dapat ditimbulkan. (1°diperbolehkan)

Jangan letakkan mesin cuci di ruangan beruap atau terkena hujan. Kelembaban dapat merusak isolasi listrik dan menyebabkan bahaya sengatan listrik.

Hindari sinar matahari langsung atau pemanas.

Karena komponen plastik dan listrik terpengaruh oleh panas langsung, jangan letakkan mesin cuci di dekat tungku, ketel, dsb. Jangan letakkan di bawah sinar matahari langsung.

MERATAKAN

- Jika mesin cuci tidak rata dengan lantai, mesin cuci akan bergetar atau rusak. Oleh karena itu, pastikan mesin cuci dipasang dengan rata.

PASTIKAN APAKAH MESIN CUCI SUDAH RATA DENGAN MEMERIKSA POSISI TABUNG CUCI.

- Buka tutup mesin cuci, tuang air ke dalam tabung hingga levelnya tepat di bawah pulsator, lalu atur kaki mesin cuci sehingga pulsator terletak di bagian tengah air seperti ditunjukkan pada gambar.

- Letakkan mesin cuci lebih dari 10 cm dari dinding.

- Atur kaki mesin cuci untuk meratakan.

LONGGARKAN KUNCI

MENYAMBUNGKAN SELANG PENGISIAN AIR

1. Lepas adaptor dari selang pengisian air.

1. Pertama, longgarkan keempat sekrup pada adaptor menggunakan obeng "+" . Kemudian, pegang adaptor, lalu putar bagian (b) searah tanda panah untuk membuat celah sekitar 5 mm di antaranya.

1. Sambungkan adaptor ke keran air dengan mengencangkan sekrup. Setelah itu, putar bagian (b) searah tanda panah, lalu satukan bagian (a) dan (b).

pemasangan & pemeliharaan

1. Sambungkan selang pengisian air ke adaptor. Tarik bagian (c) ke bawah pada selang pengisian air. Bila bagian (c) dilepas, selang akan secara otomatis tersambung ke adaptor dan berbunyi 'klik'.

1. Sambungkan ujung selang pengisian air yang lain ke klep air masuk di bagian belakang mesin cuci. Kencangkan sekrup searah jarum jam hingga terkunci.

5-1. Sambungkan ujung selang pengisian air yang lain ke klep air masuk di bagian belakang mesin cuci. Kencangkan sekrup searah jarum jam hingga terkunci.

- Jika keran air berjenis ulir, sambungkan selang pengisian air yang sesuai seperti ditunjukkan pada gambar. Setelah penyambungan selesai, jika air bocor dari selang, ulangi langkah-langkah yang sama.

Setelah penyambungan selesai, jika air bocor dari selang, ulangi langkah-langkah yang sama.

Miringkan sedikit mesin cuci, lalu angkat panel hingga terdengar bunyi klik seperti ditunjukkan pada gambar.

1. Masukkan seluruh panel pelindung dari tikus ke lubang pemasangan di sisi depan.

1. Kencangkan penutup ke bagian dasar menggunakan sekrup.

CARA MENYAMBUNGKAN SELANG PEMBUANGAN (OPSIONAL)

UNTUK MESIN CUCI POMPA KURAS

Lepas tutup selang, lalu sambungkan selang pembuangan. (opsional)

Pastikan untuk mengencangkan selang pembuangan ke lubang pembuangan di bagian belakang mesin cuci.

Pastikan untuk mengencangkan selang pembuangan ke lubang pembuangan di bagian samping mesin cuci.

Pasang selang pembuangan di tempatnya, sekitar 90\~100 cm di atas lantai. Ujung selang pembuangan tidak boleh terendam air.

UNTUK MESIN CUCI BIASA (OPSIONAL)

1. Setelah menekan cincin sambungan, masukkan ke selang pembuangan.

1. Setelah mengarahkan selang pembuangan ke saluran buang, sambungkan ke lubang kuras pada mesin cuci.

1. Pastikan untuk mengencangkannya dengan menekan cincin sambungan, lalu mendorongnya masuk ke lubang kuras.

- Panjang selang pembuangan dapat diatur sehingga Anda dapat memanjangkannya sesuai kebutuhan.

CARA MENGUBAH ARAH SELANG PEMBUANGAN (OPSIONAL)

- Tangkai cincin sambungan ditekan untuk menarik selang pembuangan keluar. Ubah arah selang pembuangan, lalu ikuti kembali panduan di atas.

Bahasa Indonesia - 17

pemasangan & pemeliharaan

PERHATIAN SEWAKTU MEMASUKKAN SELANG PEMBUANGAN

1. Hati-hati saat menguras air di ujung selang pembuangan.

1. Tinggi ambang pintu tidak boleh lebih dari 5 cm.

1. Jangan pasang selang pembuangan di bawah mesin cuci.

Uji coba

Pastikan pemasangan mesin cuci sudah benar dengan menjalankan siklus Rinse (Bilas)+Spin (Peras) setelah pemasangan selesai.

MENAMBAHKAN DETERJEN

1. Buka kotak deterjen dengan menariknya searah tanda panah seperti ditunjukkan pada gambar, lalu masukkan deterjen bubuk ke dalam kotak deterjen.

2. Masukkan jumlah deterjen sekali pakai secara merata sehingga deterjen tidak meluap dari kotak.

MENAMBAHKAN PELEMBUT KAIN

Geser dan buka penutup searah tanda panah, masukkan deterjen cuci, lalu geser dan tutup dengan arah berlawanan.

- Masukkan pelembut kain ke dispenser pelembut sesuai kebutuhan. Setelah itu, pelembut akan secara otomatis dikeluarkan pada siklus bilas. Untuk mengeluarkan pelembut kain secara otomatis, pastikan Anda memilih semua siklus yang diperlukan, yakni cuci, bilas, dan peras.

- Jangan gunakan deterjen, pemutih, atau kanji pada Dispenser Pelembut.

- Terlalu banyak pelembut dapat memberikan hasil yang tidak memuaskan.

- Jangan buka tutup selama siklus Pengeringan Putar. Jika dimasukkan terlalu cepat, efektivitasnya akan berkurang.

- Jangan tinggalkan pelembut dalam Dispenser Pelembut dalam waktu lama. Pelembut akan mengeras.

1. Tarik keluar filter, lalu cuci hingga bersih.

1. Masukkan filter, lalu sambungkan selang ke klep air masuk dengan kuat.

1. Periksa apakah ada kebocoran. Ingat untuk mengencangkan sambungan.

MEMBERSIHKAN FILTER

Bersihkan jaring filter secara rutin agar mesin cuci selalu bersih.

1. Dorong bagian atas filter Higienis, lalu masukkan.

1. Bersihkan filter Higienis.

2. Buka tutup seperti ditunjukkan pada gambar.

1. Pasang tutup, lalu masukkan bagian bawah filter ke dalam keranjang terlebih dulu, lalu dorong filter hingga terdengar bunyi "klik".

MEMBERSIHKAN FILTER POMPA (OPSIONAL)

1. Letakkan keset atau handuk di bawah filter cuci agar tidak membasahi lantai, dan putar filter berlawanan arah jarum jam, lalu tarik keluar.
2. Bersihkan semua kotoran dari filter.
3. Pasang kembali filter dengan memutarnya searah jarum jam hingga terkunci di tempatnya.

1. Pisahkan kompartemen deterjen dari mesin cuci.
2. Pisahkan dan bersihkan Tutup Bilas dari kompartemen deterjen.
3. Pasang Tutup Bilas, lalu masukkan kompartemen deterjen ke mesin cuci.

Bahasa Indonesia - 19

mengatasi masalah

MASALAH PERIKSA
Mesin cuci tidak berfungsi • Apakah keran air sudah dibuka?• Apakah konektor telah tersambung ke stopkontak?• Apakah listrik padam?• Apakah air mencukupi?
Air tidak habis terkuras • Apakah selang pembuangan berada di bawah? (Tanpa pompa)	• Apakah selang pembuangan membeku?• Apakah selang pembuangan tersumbat?• Jika air tidak terkuras dalam waktu 30 menit, bel akan berbunyi, dan indikator waktu tersisa akan menampilkan "5E".
Air tidak disalurkan • Apakah keran air sudah dibuka?	• Apakah aliran air terputus?• Apakah selang pengisian air atau sambungan selang tersumbat?• Apakah keran air membeku?• Jika pengisian air tidak selesai dalam waktu 1 jam atau level air tidak berubah dalam waktu 5 menit (10 menit pada model tertentu) setelah air mulai diisi, bel akan berbunyi dan "4E" akan ditampilkan pada indikator waktu tersisa.
Pemerasan tidak berfungsi • Apakah cucian tersebar merata di dalam mesin cuci?	• Apakah mesin cuci dipasang di permukaan yang kokoh dan rata?
Air meluap • Hidupkan ulang setelah pemerasan.	• Jika tanda kesalahan masih menyala, hubungi pusat servis.
Tanda tersebut menunjukkan bahwa terjadi kesalahan pada Kunci Anak	• Pesan kesalahan akan berkedip dengan interval 1 detik dan air akan dikuras dengan bunyi alarm.(Pesan yang ditampilkan: "CL" atau "dE")• Fungsi ini untuk mencegah agar anak-anak tidak tenggelam bila terjatuh ke dalam tabung cuci. Setelah selesai dikuras dan daya dinonaktifkan, lalu diaktifkan kembali, mesin cuci akan berfungsi secara normal.• Untuk menghapus tampilan "CL", setelah selesai dikuras, tutup pintu mesin cuci, nonaktifkan daya, lalu aktifkan kembali.• Apakah tombol Start/Pause (Mulai/Jeda) ditekan?
Kesalahan kebocoran air • Periksa apakah ujung selang pembuangan berada di lantai. (Selang harus tergantung di atas pompa - klem selang.)• Periksa apakah ada benda asing yang menyumbat selang pembuangan.• Jika kesalahan tidak teratasi, hubungi pusat servis.

Mesin cuci tidak berfungsi?

MASALAH PERIKSA
Aliran daya terputus. Apakah tegangan	listrik normal?
	Apakah konektor telah tersambung ke stopkontak? Sambungkan kabel listrik. ➢ Air tidak terkuras.
	Apakah selang pembuangan berada di bawah? Turunkan selang pembuangan.
	Apakah selang pembuangan tertekuk? Luruskan selang pembuangan.
	Apakah lubang selang pembuangan tersumbat? Hilangkan kotoran hingga bersih.
Mesin cuci tidak berfungsi. Apakah tutup	mesin cuci terbuka? ➢ Pasang tutup mesin cuci.
	Apakah tombol Jeda aktif? ➢ Tekan kembali tombol Start/Pause (Mulai/Jeda) dan periksa apakah mesin cuci berfungsi.
	Apakah air terisi hingga mencapai batasnya? ➢ Jika tekanan air rendah, diperlukan waktu lama untuk mulai mencuci.
	Apakah keran tertutup? ➢ Buka keran air untuk mengisi air.
	Apakah Anda membuka pintu saat siklus pemerasan berlangsung? ➢ Tutup pintu, lalu tekan tombol Start/Pause (Mulai/Jeda) untuk melanjutkan.
Jika selang pembuangan dan keranjang peras membeku, lakukan hal berikut.	• Tuang air panas pada keran air yang membeku, lalu lepas selang pembuangan. Rendam selang dalam air panas.• Tuang air panas pada keranjang peras selama kurang lebih 10 menit.• Letakkan handuk yang dibasahi air panas pada sambungan selang pembuangan.• Jika es pada selang pembuangan mencair, sambungkan kembali dan periksa pembuangan airnya.
Air langsung terkuras. • Pembuangan	tersumbat uang logam atau peniti. Selang pembuangan digantung pada pengaitnya. Isi keranjang peras hingga separuhnya, lalu coba peras kembali.
Kebocoran pada sambungan selang pengisian air.	Jika sambungan ke keran longgar, air dapat bocor. ➢ Ulangi langkah-langkah pemasangan. (Lihat "Menyambungkan selang pengisian air")
	Periksa apakah cincin karet pada selang pengisian air terpasang dengan benar. ➢ Kencangkan kembali sekrupnya.
	Apakah selang pengisian air tertekuk? ➢ Luruskan selang yang tertekuk.
	Jika pengisian air terlalu kuat, air dapat bocor. ➢ Tutup sedikit keran air.
	Apakah keran air bocor? ➢ Perbaiki keran. Air tidak disalurkan.

Bahasa Indonesia - 21

Mesin cuci tidak berfungsi?

MASALAH PERIKSA
Kebocoran pada sambungan selang pengisian air.	Apakah Anda menekan tombol Start/Pause (Mulai/Jeda) setelah memilih pengisian air? ➔ Jika tombol Start/Pause (Mulai/Jeda) tidak ditekan, air tidak akan disalurkan. Tekan tombol Start/Pause (Mulai/Jeda).
	Apakah keran tertutup? ➔ Buka keran.
	Apakah jaring filter pada sambungan selang pengisian air tersumbat kotoran? ➔ Bersihkan jaring filter dengan sikat gigi.
	Apakah aliran air terputus? ➔ Jika aliran air terhenti, tutup keran, lalu nonaktifkan daya.
Pemerasan menimbulkan suara dan getaran keras.	Periksa apakah cucian tersebar merata dalam mesin cuci. ➔ Ratakan cucian, lalu jalankan kembali.
	Periksa apakah mesin cuci diletakkan pada lantai yang keras dan rata. ➔ Atur agar ketinggian mesin cuci sama.
	Apakah tangkai untuk meratakan kaki longgar? ➔ Atur ketinggian kaki agar mesin cuci seimbang.
	Apakah di sekeliling mesin cuci dipenuhi barang yang tidak perlu? ➔ Singkirkan barang yang tidak perlu dari mesin cuci.

Bahasa Indonesia - 22

spesifikasi

WA90H4200SG, WA85H4400SS, WA85H4200SG, WA80H4200SW, WA80H4000SW, WA75H4200SG, WA70H4200SW, WA70H4000SW, WA70H4000SG

Kapasitas maksimal pakaian kering (Cuci dan peras)	WA90H4200SG	9,0 kg	LEVEL AIR STANDAR	5	WA90H4200SGWA85H4400SSWA85H4200SGWA80H4200SWWA80H4000SW	60 l
	WA85H4400SSWA85H4200SG	8,5 kg
	WA80H4200SWWA80H4000SW	8,0 kg			WA75H4200SGWA70H4200SWWA70H4000SWWA70H4000SG	55 l
	WA75H4200SG	7,5 kg
	WA70H4200SWWA70H4000SWWA70H4000SG	7,0 kg
				4	53 l
PEMAKAIAN DAYA	CUCI 330 W			3	40 l
	PERAS 240 W			2	29 l
DIMENSI (mm) L 540 x D 560 x T 850				1	22 l
BERAT 31 kg			PENGGUNAAN AIR	WA90H4200SGWA85H4400SSWA85H4200SGWA80H4200SWWA80H4000SW		160 l
TEKANAN AIR		0,05 ~ 0,78 Mpa(0,5 ~ 8,0 kg f/cm2)		WA75H4200SGWA70H4200SWWA70H4000SWWA70H4000SG		155 l
JENIS PENCUCIAN Jenis Putaran			KECEPATAN PERAS	700 rpm

SAMSUNG

Importir:

PT.Samsung Electronics Indonesia

Jl. Jababeka Raya Blok F 29-33

Kawasan Industri Cikarang, Cikarang Bekasi 17530

PERTANYAAN ATAU KOMENTAR?

Negara HUBUNGI		ATAU KUNJUNGI KAMI SECARA ONLINE DI
INDONESIA	021-5699-77770800-112-8888 (All Product, Toll Free)	www.samsung.com/id/support

DC68-03414D-08
