PANDUAN PENGGUNA SF603-3 ELEKTRO HELIOS

SPISFLÄKT

Bruksanvisning

LIESITUULETIN

Käyttöohjeet

S

SF

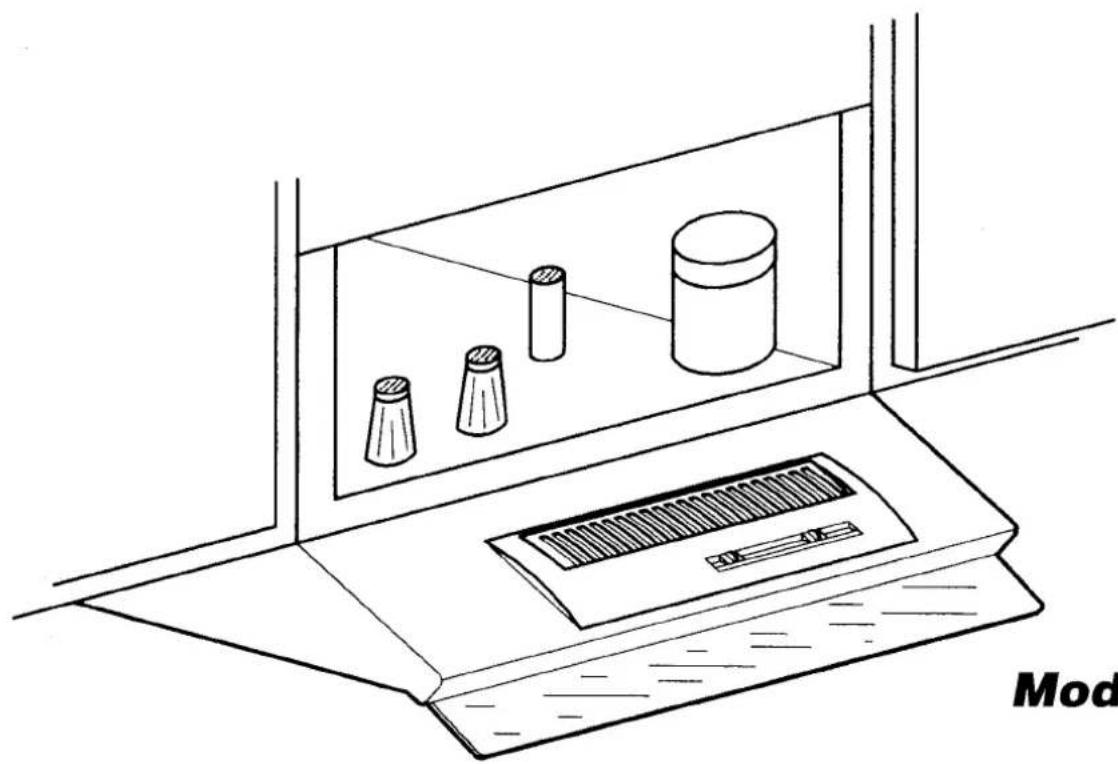

Line drawing of a kitchen appliance with three cylindrical objects inside a transparent enclosure (no text or symbols)

Mod SF-603-3

SF-703-3

SE

INNEHÅLL

Uppackning 4

Användningsområde 4

Bekanta dig med spisfläkten 4

Säkerhet 4

Installation 4

• Uppsättning 4
• Anslutning till imkanal 4
• Uppsättningsalternativ.... 4
• Evakuering eller kolfilteranvändning...... 4
• Montering av kallras-spjäll 5

Så här använder du spisfläkten .... 5

Skötsel 5

Tillbehör 5

Extra tillbehör 5

Lampbyte 5

Om spisfläkten inte fungerar .... 5

Service och reservdelar 5

Tekniska data 5

SF

SISÄLLYSLUETTELO

Pakkauksen purkaminen 6

Käyttötarkoitus....6

Liesituulettimen osatltutustu liesituulettimeen....6

Turvallisuus 6

Asennus 6

• Paikalleenpano....6
• Hormiin liittäminen 6
• Asennusvaihtoehdot 6
• Hormiin liitettynä vai hiilisuodattimella ...... 6
• Säätöpellin asentaminen 7

Näin käytät liesituuletinta....7

Hoito 7

Varusteet 7

Lisävarusteet 7

Lampun vaihto 7

Jos liesituuletin ei toimi 7

Huolto ja varaosat 7

Takuu 7

UPPACKNING

Kontrollera att produkten inte är skadad.

Transportskador skall anmälas inom 7 dagar till den som har ansvarat för transporten.

ANVÄNDNINGSOMRÅDE

Denna spisfläkt är möjlig att använda både som evakuering och som recirkulerande kolfilterfläkt (extra tillbehör).

Alla fläktar fungerar bättre i evakueringsläge. Under vintertid kan det vara en idé att använda kolfilterläge för att inte dra ut så mycket värme ur köket och på så sätt spara energi.

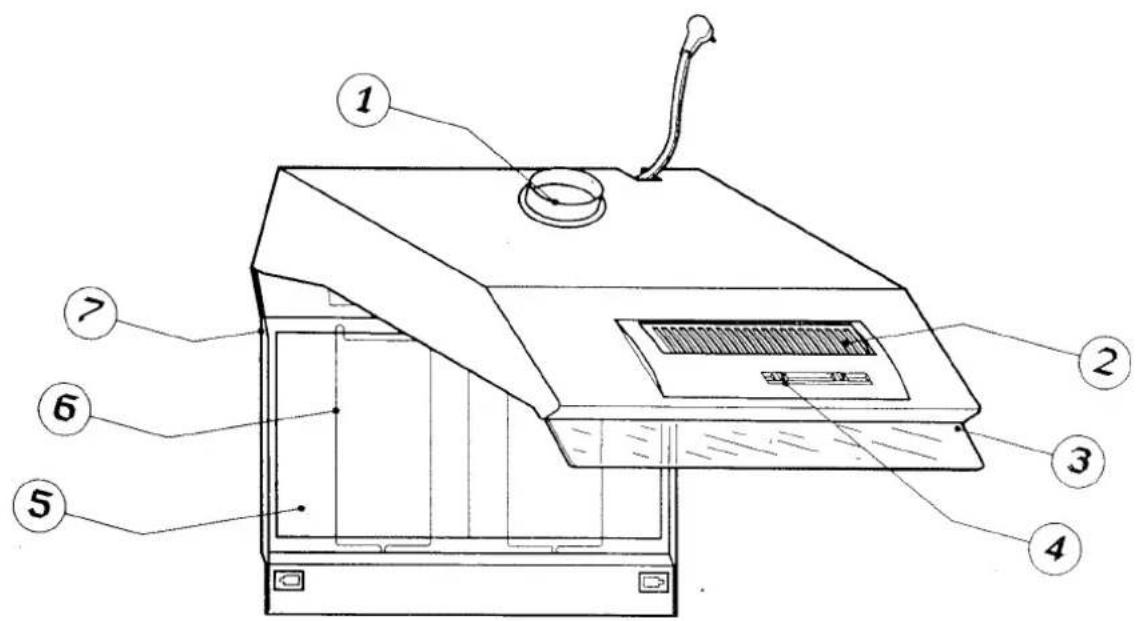

BEKANTA DIG MED SPISFLÄKTEN

1 Evakueringsuttag
(finns också på baksidan)
2 Ventilationsgaller vid kolfiltrering
3 Glasskärm
4 Manöverpanel
5 Metallfilter eller syntetfilter
6 Filterhållare
7 Filtergaller

SÄKERHET

• Kontrollera att fläktens spänning överensstämmer med vägguttagets spänning.
  • Anslut till jordad kontakt.
• Undvik öppna lågor som kan antända fett i fettfilter och imkanal. Fråga skorstensfejarmästaren i distriktet om lokala föreskrifter vid installation och rengörning.
• Bryt strömmen vid rengöring eller annat underhåll.
• OBS! Var mycket försiktig t ex vid flottyrkokning m m, då det finns risk för överhettning som kan förorsaka brand eller skada på fläkten. Lägg på ett lock och kväv eventuell eld. Häll INTE på VATTEN, då kan elden spridas.

INSTALLATION

Uppsättning

Monteringshöjd

Denna fläkt måste monteras minst 50 cm över elektrisk kokzon och minst 65 cm över gasläga. Vid uppsättning bör filtergallret tas bort. Gör så här: Vik ner glasskärmen och skjut de två plastsnäppena på var sin sida under fläkten mot varann och fäll ner filtret. Där finns omställningsspaken för val av evakulerings- eller kolfilterfläkt och lamphållare.

Anslutning till imkanal

Evakuering

Evakueringen kan tas ut bakåt eller uppåt genom att byta plats på det lock respektive stos som sitter på fläkten.

Spisfläkten får ej anslutas till kanal som används för avledning av rökgaser. För övrigt skall spisfläkten monteras enligt berörd myndighets föreskrifter. När fläkten är uppsatt skall ventilationsslangen anslutas till imkanal. Detaljerna finns i den trumsats som är extra tillbehör till spisfläkten.

OBS! Används fläkten samtidigt som t ex en öppen eldstad, vilken tar luften inifrån huset, kan detta orsaka baksug och rök i rummet. Öppna i så fall ett fönster så att tillräckligt med luft kommer in.

Uppsättningsalternativ

Fläkten kan antingen fästas under överskåp eller direkt på vägg. Använd den medföljande borrmallen och borra de hål som passar måtten på just den fläkt du köpt.

Evakuering eller kolfilteranvändning

Fläkten kan användas både som evakuerande eller som kolfiltervariant (Kolfiltret kan köpas som extra tillbehör).

Technical diagram of a mechanical device with internal components and directional arrows (no text or labels)

Centrumskruv

Technical line drawing of a bicycle wheel assembly with directional arrows indicating motion (no text or symbols)

Kolfilter

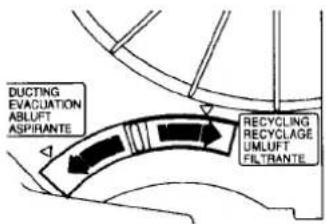

Om du skall använda fläkten som evakueringsfläkt ställer du omkopplaren som sitter under filterhållaren på "Ducting" och fläkten monteras till en trumsats som ventilerar ut luften. Trumsats finns som extra tillbehör. Om du skall använda fläkten som kolfilterfläkt monterar du kolfiltret och omkopplaren som sitter under filterkåpan ställs på läge "Recycling".

För att montera kol- filtret: Ta bort cen- trumskruven (skruven sitter där för att det inte skall bli ett pipljud när fläkten är i gång), sätt på filtret genom att hålla filtret upp mot motorkåpan med ena handen och med andra handen skruva medföl- jande plastsnäpplås i mitten medurs tills kolfiltret sitter säkert. Vid borttagning av filtret, skruva snäpp- låset i motsatt riktning och lyft bort filtret.

Montering av kallras-spjäll

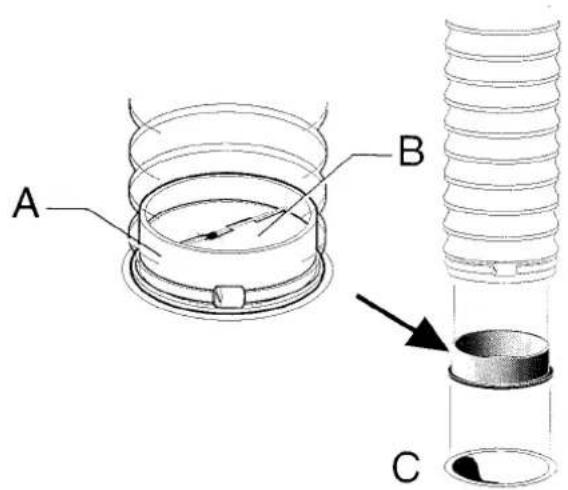

Kallras-spjället består av spjällsäte (A) och två stycken klaffar (B).

• Kontrollera att styrtapparna på klaffarna passar in i infästningshålen på spjällsätet.
• Montera spjällsätet i fläktens utloppskanal (C) med spjällsätets bajonettfattning.
• För kök där spisfläkten är den enda ventilationen bör klaffarna klippas av något.
• Montera sedan på trumsatsen med spännringen.

SÅ HÄR ANVÄNDER DU SPISFLÄKTEN

Fäll ut glasskärmen.

Fläkten har tre fartslägen (123) och en till/frånknapp (01) för ljuset.

Köksfönstret bör vara stängt. Ställ eventuellt dörren till angränsande rum på glänt. Låt fläkten gå en stund efter matlagningen, gärna på lågt varv.

SKÖTSEL

Viktigt! Stäng alltid av fläktmotorn före rengöring. Använd inte frätande, repande eller brandfarliga medel vid rengöring.

Fettbeläggningen i filter och imkanal utgör en brandrisk om man t ex skulle glömma stänga av en spisplatta (eller vid upphettning av annat slag). Ju renare fettfiltret är desto bättre kan det ta upp fett.

Metallfiltret: Det är viktigt att fettfiltret görs rent ofta. Filtret kan diskas för hand eller i diskmaskinen. Det bör vara helt torrt innan det monteras igen. (Vissa modeller).

Syntetfiltret: Filtret ligger rakt på metallgallret och är lätt att ta ut. Filtret kan återanvändas och bör tvättas varannan månad beroende av hur mycket du har använt fläkten. (Vissa modeller).

Kolfilter skall enbart användas när fläkten används som kolfilterfläkt. Kolfiltret kan inte rengöras utan måste bytas ut ungefär varje halvår beroende på hur mycket den är använt. (Se på föregående sida hur du monterar kolfiltret.)

Övriga delar på fläkten rengörs med handdiskmedel.

TILLBEHÖR

1 st bruksanvisning
1 st anslutningsstos
2 st plastpluggar
4 st skruvar
2 st konsoler med skruvar
1 st kallras-spjäll
1 st monteringsanvisning med mall

EXTRA TILLBEHÖR

• Trumsats bestående av ventilationsslang och plåt för anslutning till imkanal.
• Kolfilter.

LAMPBYTE

På denna version har utbyte av lampa förbättrats; Öppna gallret som håller fettfiltren och fäll ner det. Lamporna blir då lätt åtkomliga för utbyte. Max 40 Watt. Kom i håg att ställa lampströmställaren i läge 0 före utbytet.

Gör inga ingrepp i spisfläkten. Felaktiga åtgärder kan leda till personskador eller funktionsfel. Låt endast fackkunnig person utföra reparationen.

OM SPISFLÄKTEN INTE FUNGERAR

Kontrollera nedanstående punkter innan du tillkallar serviceman.

• Är säkringen i elcentralen hel?
• Är stickproppen isatt?

SERVICE OCH RESERVDELAR

I Sverige gäller de konsumentbestämmelser som fastställs av EHL 91. Kom i håg att spara kvittot. Service och reservdelar kan du erhålla från AB Elektroservice (Se "Hushållsmaskiner Service" i telefonkatalogens gula sidor) eller hos återförsäljaren.

Uppge då produktnummer och modellbeteckning som finns på dataskylten.

TEKNISKA DATA

Spänning 220-240 V 1-fas växelström 50 Hz Motoreffekt 135 W Belysning 40 W kronljus E14-sockel Säkring 3 A Nätsladd 1,5 m

Vi reserverar oss för ändringar.

Sverige:

ElektroHelios

Luxgatan 23

Lilla Essingen

S-105 45 STOCKHOLM

Tel. [phone]

Oy Electrolux Kotitalouskoneet Ab

Electro Helius

Teollisuuskatu 1 A

SF-00510 Helsinki

Puh. (90) 39 611
