HASZNÁLATI ÚTMUTATÓ River 63 Elettrobar

-3x1,5 mm^2 éως 16 A
-3x2,5 mm^2 éως 25 A

3.6 FÉNYESÍTŐ- ÉS TISZTÍTÓSZER....6

1. FEJEZET A GÉP HASZNÁLATA 7

4.1 GRAFIKUS INTERFÉSZ 7

4.2 STANDBY 8

4.3 BEKAPCSOLÁS ÉS PROGRAMVÁLASZTÁS 8

4.4 KOSÁR ELŐKÉSZÍTÉSE 10

4.5 CIKLUS INDÍTÁSA 10

4.6 AUTOMATIKUS CIKLUSINDÍTÁS. 10

4.7 INFORMÁCIÓK MEGJELENÍTÉSE 10

4.8 A GÉP KIKAPCSOLÁSA....10

4.9 BEÉPÍTETT SZÚRŐ ELTÁVOLÍTÁSA 11

4.10 GÉP KIÜRÍTÉSE....11

4.10.1 Ürítőszivattyú nélküli gépek 11

4.10.2 Ürítési ciklussal rendelkező gépek (*opcionális) 11

4.11 GYANTAREGENERÁLÁS (*OPCIONÁLIS).... 11

4.12 KÜLSÖ LÁGYÍTÓVAL SZERELT GÉPEK....11

4.13 SZERVIZ VÉGE 11

1. FEJEZET KARBANTARTÁS....12

5.1 ÁLTALÁNOS SZABÁLYOK....12

5.2 TISZTÍTÁS 12

5.3 SZÜRÖEGYSÉG TISZTÍTÁSA 12

5.4 KAROK TISZTÍTÁSA 12

1. FEJEZET ÖNDIAGNOSZTIKA....13

2. FEJEZET BESZABÁLYOZÁSOK ÉS BEÁLLÍTÁSOK....14

7.1 VÍZKEMÉNYSÉG TÁBLÁZAT 15

1. FEJEZET ÁRTALMATLANÍTÁS 15

2. FEJEZET KÖRNYEZET....15

A gyártó a törvényeknek megfelelően fenntartja a jelen dokumentum tulajdonjogát, és megtiltja, hogy előzetes irásos engedélye nélkül sokszorosítsák és közzétegyék.

A gyártó fenntartja magának a jogot, hogy előzetes értesítés nélkül módosításokat végezzen a szükségesnek tartott javítások érdekében.

A gép elindítása előtt olvassa figyelmesen el a használati utasítást. A benne található figyelmeztetések fontos információkkal szolgálnak a biztonságról a telepítés, használat és karbantartás különböző szakaszaiban. A mellékelt dokumentációban megadott információk be nem tartása veszélyeztetheti a készülék biztonságát, és a garancia érvényességének azonnali elvesztésével jár.

1. fejezet KOCKÁZATOK ÉS FONTOS FIGYELMEZTETÉSEK

• Ez a készülék csak arra a célra használható, amelyre kifejezetten létrehozták. Minden más felhasználást nem rendeltetésszerű használatnak, ezért veszélyesnek kell tekinteni.
• A telepítést végző szakember köteles megfelelően kioktatni a felhasználót a készülék működéséről és az esetleges betartandó biztonsági intézkedésekről, beleértve a gyakorlati bemutatókat is.
• Bármilyen beavatkozást a gépen, még meghibásodás esetén is, egyedül a gyártó, vagy szakszerviz és képzett szakember végezhet, kizárólag eredeti alkatrészek használatával.
• Karbantartás, javítás és tisztítás előtt mindig kösse le vagy szigetelje el a gépet az elektromos és vízhálózatról.
• A gépet NEM használhatja betanítás nélküli személyzet.
• A készüléket 8 évesnél nem fiatalabb gyermekek, csökkent fizikai, érzékszervi vagy mentális képességű személyek, illetve olyan személyek, akiknek nem áll rendelkezésére a szükséges tapasztalat és ismeret, kizárólag felügyelet mellett használhatják, illetve miután a készülék biztonságos használatához útmutatást kaptak.
• A gyermekek nem játszhatnak a készülékkel.
• A készüléknek a felhasználó által végzendő tisztítását és karbantartását felügyelet nélküli gyermek nem végezheti.
• A gép NEM maradhat feszültség alatt, amikor nem üzemel.
• Ha a gép nem rendelkezik csatlakozóval vagy az összes érintkező teljes lekötésére képes egyéb leválasztási eszközzel, akkor ezeket a leválasztó eszközöket a táphálózatba kell beépíteni, a telepítési szabályoknak megfelelően.
• Ha a tápvezeték megsérült, azt a gyártónak vagy a gyári vevőszolgálatnak, vagy minden képpen hasonló képesítéssel rendelkező szakembernek kell kicserélnie, hogy minden kockázatot el lehessen kerülni.
• A készüléken elhelyezett, az IEC 60417 szabvány 5021 szimbólumával jelölt csavar képviseli az ekvipotenciális csatlakozást.
• Ne nyissa ki SOHA gyorsan a gépet, ha nem fejezte be a ciklust.
• Ne használja SOHA a gépet a gyártó által előkészített védőelemek nélkül.
• Ne használja SOHA a gépet a gépi mosogatás esetére nem garantált típusú, formájú, méretű tárgyak mosogatására, vagy amelyek nem tökéletesen épek.

• Ne használja SOHA a készüléket vagy annak részeit létraként, vagy személyek, tárgyak vagy állatok támaszaként.

• Ne terhelje túl SOHA az elülső betöltésű gépek nyitott ajtaját, amit csak az edényekkel teli kosár megtartására méreteztek.

• Ne nyúljon SOHA bele puszta kézzel a mosogatószeres oldatokba.
• Ne fordítsa fel SOHA a gépet a telepítés után.
• Ha rendellenes működést vagy folyadékszivárgást észlel, kösse le azonnal az elektromos áramot, és zárja el a vízellátást.
• Ne helyezze a mosogatógépet 50 °C feletti hőforrások közelébe.
• Ne hagyja SOHA a mosogatógépet légköri hatásoknak kitéve (eső, nap stb.)
• A mosogatógépet nem szabad megfelelő védelmet nélkülöző külső környezetbe telepíteni.
• Soha ne kapcsoljon be mosogatási programot a túlfolyó nélkül, ha van.
• Soha ne közelítsen mágneses tárgyakat a géphez.
• Ne használja a gép felső részét rakodópolcnak.
• A telepítést végző szakember kötelessége a jó hatásfokú földelés ellenőrzése.
• A bevizsgálás végén a telepítő szakember köteles írásos nyilatkozatot kiadni a helyes telepítésról és bevizsgálásról, minden előírásnak és szabálynak megfelelően.
• NE módosítsa az elhelyezést vagy a gépet alkotó elemeket, az ilyen müveletek ronthatják a gép biztonságát.
• Hangnyomási szint az EN ISO 4871 szerint

○ LpA Max = 55 db Kpa=2,5 db beépített változatoknál
○ LpA Max = 65 db Kpa=2,5 db kalapos változatoknál
○ LpA Max = 76 db Kpa=1,5 db mosogatógép változatoknál

• Legmagasabb betáplálási vízhőmérséklet: 50 °C
• Legnagyobb betáplálási víznyomás: 4 bar (400 kPa)
• Állandó jellegű vízhálózati csatlakoztatásra előirányzott készülék.
• A készüléket nem szabad vízsugárral vagy gőzzel tisztítani.
• Legnagyobb ürítési magasság

○ A földtöl túlfolyóval szerelt változatoknál

○ Legnagyobb magasság 1 m ürítőszivattyúval szerelt változatoknál

1.1 Normál üzemi körülmények

Környezeti hömérséklet : 40 °C max /4 °C min (közép 30 °C)

Magasság : legfeljebb 2000 méter

Relatív páratartalom : Max 30% 40 °C mellett / max 90% 20 °C mellett

2. fejezet BEVEZETÉS

Figyelmeztetés:

Örizze gondosan a teljes dokumentációt a készülék mellett; adja át a használatra kijelölt szakembereknek és kezelőknek, és időtálló módon őrizze, biztonságos elhelyezéssel, esetleges másolatokkal a gyakori tanulmányozáshoz

A kezelőnek el kell olvasnia, megértenie és elsajátítania a jelen utasítást a gépen végzett bármilyen művelet elindítása előtt.

A készülék kizárólag professzionális közösségi edénymosogatásra szolgál, tehát a telepítés, a használat és a karbantartás minden esetben képzett szakember feladata, a gyártó utasításainak betartásával.

Jótállás:

A gyártó nem vállal semmilyen felelősséget és garanciát az adott utasítások be nem tartásából, vagy a gép nem megfelelő használatából keletkező tárgyi vagy személyi károk esetén.

A mellékelt dokumentációban megadott információk be nem tartása veszélyeztetheti a készülék biztonságát, és a garancia érvényességének azonnali elvesztésével jár.

A nem felhatalmazott szakember által végzett telepítések és javítások, vagy nem eredeti alkatrészek használata azonnali garanciavesztéssel jár.

Tárolás:

Szállítás és lerakás: -10 °C és 55 °C között, legfeljebb 70 °C fokos csúcsértékkel (legfeljebb 24 órán keresztül)

3. fejezet TELEPÍTÉS

A helyes telepítés meghatározó a gép jó működéséhez. A gép telepítéshez szükséges egyes adatok a gép jobb oldalán elhelyezett adattáblán találhatók, és másolatban a jelen utasítás borítóián.

A telepítést kizárólag minősített és felhatalmazott szakemberek végezhetik.

3.1 Kicsomagolás

Ellenőrizze a csomagolás épségét, írja fel a szállítólevélre az esetleg észlelt sérüléseket. A csomagolás eltávolítása után bizonyosodjon meg a készülék épsegéről; ha a gép sérült, értesítse azonnal a viszonteladót fax vagy tértivevényes ajánlott levél útján, és értesítse a szállítást végző szállítmányozót. Ha a sérülések olyanok, amelyek a gép biztonságát veszélyeztetik, ne telepítse és/vagy használja a gépet egy minősített szakember beavatkozáság.

A csomagolási elemek (műanyag zacskók, habosított polisztírol, szegek stb. ...) ne maradjanak gyermekek és háziállatok számára elérhető helyen, mert jelentős veszélyforrást jelentenek.

3.2 Elhelyezés

• Ellenőrizze, hogy a telepítési területen ne legyenek találhatók, vagy megfelelően védettek legyenek az olyan tárgyak és anyagok, amelyeket a gépből működés közben kilépő vízgőz károsíthat.
• A mosogatógép elhelyezése előtt készítse elő a helyiségben az elektromos tápellátás, a vízvétel és a lefolyás berendezéseit.
• Abban az esetben, ha a beépített gépet egyik oldalon fal mellé helyezik, maradjon legalább 10 mm távolság a gép falai és a közeli felületek között.
• A padlózat vagy a beépítés úgy legyen méretezve, hogy vegye tekintetbe a mosogatógép összsúlyát.
• A stabilitás biztosítása érdekében telepítse és szintezze a gépet a négy lábára helyezve.
• Ez a készülék csak rögzített csatlakozásra alkalmas, az egyéb telepítési megoldásokat a gyártóval kell egyeztetni és jóváhagyatni.
• Távolítsa el a védőfóliát a felületről a mosogatógép használatának megkezdése előtt.

3.3 Elektromos csatlakozás

• A gép adattábláján jelzett teljesítménynek megfelelően méretezett vagy kalibrált olyan omnipoláris főkapcsolót kell alkalmazni, amely megszakítja az összes érintkezőt, beleértve a nullát is, a nyitott érintkezők közötti távolság legalább 3 mm legyen, és amely biztonsági magnetotermikus kioldással vagy biztosítékokkal rendelkezik.
• A főkapcsolót az elektromos hálózaton, a telepítéshez közel kell elhelyezni, és esetenként kizárólag egy készüléket szolgálhat ki.
• Az elektromos hálózat feszültségének és frekvenciájának az adattáblán jelzett értékeknek megfelelőnek kell lennie.
• Hatékony földelőrendszert kell alkalmazni, a hatályos balesetvédelmi jogszabályoknak megfelelően, a gépkezelő és a készülék biztonsága érdekében.

- A jelen készülék megfelel az EN/IEC 61000-3-11 tanúsítványnak, ha a rendszerellenállás Z_sys egyenlő vagy kisebb, mint Z_max a felhasználó tápellátási rendszere és a nyilvános rendszer közötti érintkezési ponton. A telepítést végző szakember vagy a készülék felhasználója a felelős annak ellenőrzésére, hogy a készülék kizárólag olyan tápfeszültséghez csatlakozzon, ahol a rendszerellenállás Z_sys egyenlő vagy kisebb, mint Z_max

	Z_max
Mosogatógép	0,21
Lenyitható tető	0,24
Beépített	0,41

- A kizárólag H07RN-F típusú tápkábel a következő áramerősségre méretezett vezetékkel, 60 °C mellett, mobil szolgálatnál:

• Háromfázisú gép
  -5x2,5 mm^2 20 A-ig
  -5x4 mm^2 30 A-ig
  -5x6 mm^2 38 A-ig
  -5x10 mm^2 54 A-ig

- Egyfázisú gép

-3x1,5 mm^2 16 A-ig

-3x2,5 mm^2 25 A-ig

• Nem szabad húzásnak vagy összenyomásnak kitenni a normál működés vagy a normál karbantartás során.
• A készüléket ezenfelül egy ekvipotenciális rendszerhez is csatlakoztatni kell, amelynek a csatlakoztatása az IEC 60417 5021 szimbólummal jelzett csavar segítségével történik.
• Az ekvipotenciális vezeték legalább 10 mm ^2 keresztmetszetű legyen.
• Tartsa be a kapcsolási rajzon jelzett polaritásokat.
• További információkért tanulmányozza a kapcsolási rajzot.

Tilos többszörös dugaszolóaljzat, adapter, nem megfelelő típusú és keresztmetszetű vezeték, illetve a hatályos üzemtechnikai szabványoknak meg nem felelő hosszabbítós csatlakozások használata.

HASZNÁLATI UTASÍTÁS MOSOGATÓGÉPHEZ

3.4 Hidraulikus bekötés

A készüléket egy hajlékony cső segítségével kell csatlakoztatni a vízhálózathoz. A vízhálózat és a készülék elektromos szelepe között egy elzáró szelepet kell elhelyezni. Az elzáró szelepnek a készülékhez közel kell lennie.

• A víz tápellátásának, hőmérsékletének és nyomásának meg kell felelnie a gép műszaki jellemzőinek adattábláján jelzett értékeknek.
• Bizonyosodjon meg arról, hogy a táphozam ne legyen 20 l/perc értéknél alacsonyabb.
• Ha a víz keménysége nagyobb, mint 14 °f (8 °dH), akkor ajánlott a gépet belső lágyítóval használni. Ha a víz keménysége nagyobb, mint 35 °f (19,5 °dH), akkor szereljen be egy külső lágyítót az elektromos szelep elé.
• Lágyítóval nem rendelkező gépeknél; ha a víz keménysége nagyobb, mint 14 °f (8 °dH), akkor szereljen be egy külső lágyítót az elektromos szelep elé.
• Nagy vezetőképességű, nagyon magas ásványmaradvány-koncentráció esetén a vízben ajánlott egy ioncserélő berendezés telepítése.
• A sótalan vízzel vagy egyébként magas nátrium-klorid koncentrációjú vízzel történő használatra szánt gépeket egyedileg kell megrendelni, mivel a felépítésükhöz egyedi anyagok szükségesek.
• Ne használjon ioncserélt vizet rézvisszanyerő telepes hővisszanyerő rendszerrel rendelkező gépeknél. Ilyen esetekben rendelje a gépet rozsdamentes telepes változatban.

Ürítő szivattyúval (opcionálisan elérhető)

3.5 Csatlakoztatás a lefolyórendszerhez

• A lefolyórendszert a géppel együtt szállított leeresztőcső szállítási kapacitásának megfelelő méretű szabad szifonos víznyelővel kell kialakítani. A csőnek mindenfajta húzás, szorítás, hajlítás, lapítás, nyomás vagy kényszerítés nélkül kell elérnie a víznyelőt.

• A medence ürítése gravitációval megy végbe, tehát a lefolyónak alacsonyabb szinten kell lennie, mint a gépalap.

• Amennyiben a lefolyó nem lenne a gép alapjánál alacsonyabb szinten, akkor használható az ürítő szivattyúval rendelkező változat (opcionálisan elérhető).

• Ebben az esetben a lefolyó legnagyobb magassága 1 m lehet.
• Mindig ellenőrizze, hogy a lefolyó megfelelően működjön, és hogy ne legyen eltömödve.
• Minden egyéb megoldást előzetesen a gyártóval kell egyeztetni és jóváhagyatni.

3.6 Fényesítő- és tisztítószer

• A fényesítő és tisztítószer adagolása a gépbe gyárilag szerelt adagoló segítségével történik, ha van a modellnél.
• Az adagolást a vízkeménység lapján a telepítő szakember állapítja meg, aki gondoskodik az adagolók kalibrálásáról is.
  • A kalibrálás végrehajtása előtt töltse fel az adagolók tápcsöveit a megfelelő termékkel.
• A kalibrálás a megfelelő szabályozócsavarok segítségével történik, vagy közvetlenül a vezérlőpanelen, ha van.
• A folyadékok szintje a tartályban legyen megfelelően magas a felszíváshoz; nem szabad soha ürítésig leereszteni, sem pedig korrozív vagy nem tiszta anyagokkal feltölteni.

SOHA ne használjon KLÓR vagy HIPOKLORIT alapú mosogatószereket.

Mindig ajánlott egy automatikus mosogatószer-adagoló beszerelése.

4. fejezet A GÉP HASZNÁLATA

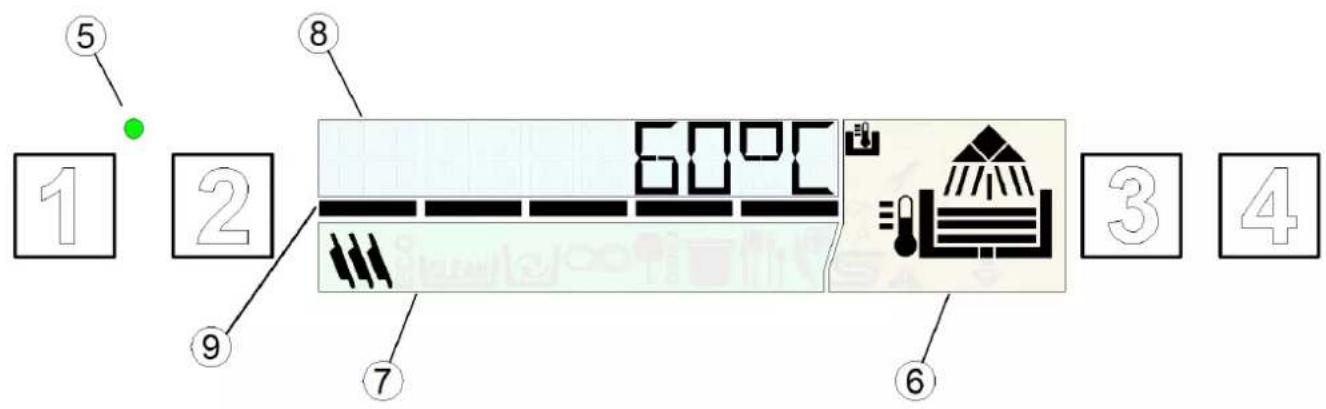

4.1 Grafikus interfész

5 ① ② ⑧ 60°C ③ ④ ⑨ ⑦ ⑥

Hivatkozással az 1. ábrára

1	ON/OFF NYOMÓGOMB	6	GÉPÁLLAPOT-KIJELZÉS terület
2	SPECIÁLIS PROGRAMVÁLASZTÓ nyomógomb	7	CIKLUSKIJEZÉS terület
3	PROGRAMVÁLASZTÓ nyomógomb	8	SZÖVEGKIJELZŐ
4	START NYOMÓGOMB	9	IDŐSÁV
5	STANDBY led

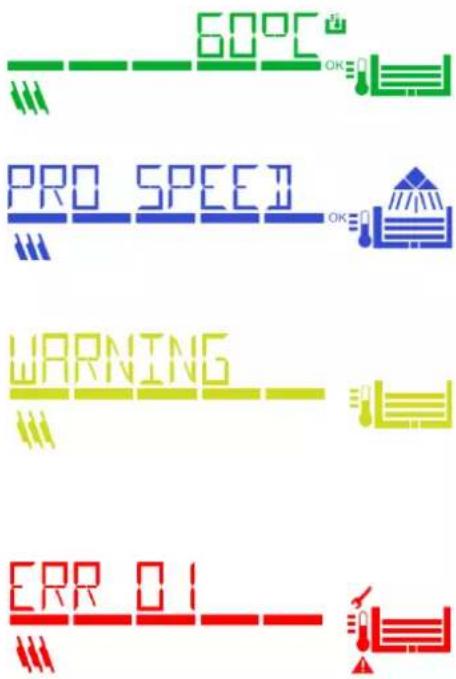

Színek és műveleti állapotokHivatkozással a 2. ábrára

60°C PRO SPEED WARNING ERR O1

Zöld (2a ábra)

- Üzemkész gép

Kék (2b ábra)

- Mosogatási ciklus folyamatban.

Sárga (2c ábra)

• A gép előkészítési fázisban
• Mosási adalékok hiánya
• Sóhiány (csak beépített lágyítós változatok)

Piros (2d ábra)

Egy súlyos rendellenesség megléte.

- Korlátozott vagy nem lehetséges működés: ellenőrizze a jelzett hibakódot, és szükség esetén lépjen kapcsolatba a műszaki vevőszolgálattal.

Mosási fázisok
Működés közben a területi kijelző (6) megjeleníti a munkaciklus különböző fázisait:
	Töltés		Mosás
	FűtésElért munkaszint		Öblítés
°	Elért munkahőmérséklet		Ürítés
Funkció szimbólumok
	Akkor tűnik elő, amikor a kijelző megjeleníti a bojler hőmérsékletét		Akkor tűnik elő, amikor a kijelző megjeleníti a medence hőmérsékletét
[876D]	Aktív automatikus indítás		Regenerálás folyamatban
	Hiba: korlátozott működés lehetséges		Hiba: korlátozott működés nem lehetséges

4.2 Standby

• Kapcsolja be az elektromos főkapcsolót.
  • Nyissa ki a külső vízcsapot.
• Standby helyzetű gépnél a kijelző nem világít, míg a STANDBY (5) led piros.

4.3 Bekapcsolás és programválasztás

• Ellenőrizze a mosókarok és a szűrők megfelelő elhelyezkedését.
• Ellenőrizze a túlfolyó meglétét (ha előirányzott).
• Ellenőrizze a mosogatószer és fényesítőszer szintjét a tartályban.
• Nyomja meg az ON/OFF (1) gombot a gép bekapcsolásához, a STANDBY (5) led zöldre vált.
• A töltési fázis közben a kijelző sárga színt vesz fel.
• Az optimális körülmények elérésekor a KIJELZŐ zöldre vált, jelezve, hogy a gép üzemkész.
• A kijelzőn egy szimbólum mutatja a beállított programot.
• Minden bekapcsolásnál a leállítás előtt utoljára használt program marad beállítva.
• A PROGRAMVÁLASZTÓ (3) nyomógomb segítségével lehet választani a következő ciklusok között:

Standard programok	Dishwashers	Glasswashers	Utensilwashers
				PRG 1Enyhén szennyezett edényekhez, rövid program.
				PRG2Közepesen szennyezett edényekhez, közepes program.
				PRG3Nagyon szennyezett edényekhez, hosszú program.
	DRAIN			DRAINÜrítési ciklus.
				CLEANA nap végén elvégzendő ürítési ciklus és öntisztítás.

A SPECIÁLIS PROGRAMVÁLASZTÓ (2) nyomógomb segítségével lehet választani a következő ciklusok között:

Specialis programok	(0228)	ECOCsökkenti az energiafogyasztást, a normal mosási programhoz képest alacsonyabb hőmérsékletű és vízfogyasztású mosogatást végez, a jó mosogatási eredményt hosszan tartó mechanikus mosási művelet használata biztosítja.
	(A48E)	NEWAkkor javasolt, amikor a mosogatómedencében teljes vízcserével kell végezni a mosogatást, tehát a zsírral vagy olajjal erősen szennyezett edények egymás utáni mosogatásához. A teljes vízcsere a medencében hosszabb ciklusidőt igényel.
	(XZ6A)	LONGFolyamatos mosás. A ciklus a start gomb korai megnyomásával megszakítható. Egy rövid szünet után elindul az öblítési fázis. A ciklus 12 perc után automatikusan befejeződik.
	(06X)	GLASSCsak tányérmosogatóhoz: Minden formájú és típusú pohár mosogatásához ajánlott. Ez a program csökkentett öblítési hőmérséklettel végzi a mosogatást, és hosszabb száradási időt igényel.
	(Y238)	WATERRagyogó poharak elérésére ajánlott ciklus, csak fordított ozmózist használó berendezés esetén használható.
	(ZG2Y)	ACT 1 - ACT 2Azokhoz az edényekhez ajánlott, amelyeknél jelentős a szennyezés, akár hossz idejű lerakódásokkal. A program ugyanis 2 mosást és 2 öblítést végez.
	(A3X6)	PRG 4 - PRG 5Nagyon szennyezett edényekhez, hosszú program (8').Nagyon szennyezett edényekhez, hosszú program (10').
	(YDW5)	STEELVillák, kanalak, kések és vagy egyéb mindenféle típusú evőeszköz mosogatásár alkalmas. Ez a mosóprogram hosszabb ideig tart, mint a magasabb hőmérsékletet használó többi program.
	(27Y6)	COLDEgyedi program hideg vizes öblítést használó pohármosogatókhoz.
	(1488)	PLATETányér program pohármosogatókhoz.
	(X26X)	SAN A030 - SAN A060Akkor ajánlott, amikor a mosogatás során biztosítani kell a mosásra váró edények fertőtlenítését (az EN ISO 15883-1/3 szabványnak megfelelően). Ez a program az A0 állandó kiszámításával végzi a mosási hőmérséklet és idő vezérlését. A program akkor fejeződik be, amikor az A0 paraméter eléri a 30-60 értéket. Az időtartam változó, és átlagosan 10 perc körül alakul, a mosási hőmérséklet eléri a 70 C°-ot. MEGJEGYZÉS Abban az esetben, ha 30-60-tól eltérő A0 értékre lenne szükség lépjen kapcsolatba egy felhatalmazott szakemberrel, aki elvégzi a gép szoftverének módosítását.

Az elérhető speciális programok a gépmodellek és -típusok függvényében változhatnak

4.4 Kosár előkészítése

Hivatkozással a 4. ábrára, a gép megfelelő működéséhez tartsa be a következő szabályokat:

• Használjon megfelelő kosarat, töltse fel túlterhelés nélkül, és az edények egymásra helyezése nélkül.
• Öblítse le az edényeket nagyjából eltávolítva az ételmaradványokat.
• Helyezze be az üres edényeket lefelé fordított nyílással.
• A tányérokat és hasonlókat a megfelelő döntött kosárba helyezze, felfelé álló belső felülettel.
• A megfelelő kosárba helyezze a vegyes evőeszközöket, a nyelükkel lefelé.
• Ne helyezzen ezüst és rozsdamentes acél evőeszközöket ugyanabba az evőeszköztartó kosárba, mert az ezüst barnulását és az acél valószínű rozsdásodását okozhatja.
• Mossa el az edényeket közvetlenül használat után, a szennyeződés megkeményedésének és rögzülésének elkerülésére.
• Csak ép és gépi mosogatásra alkalmas edényeket használjon

4.5 Ciklus indítása

• A program elindításához nyomja meg a START (4) gombot, mosogatás közben az IDŐSÁV (9) jelzi a ciklus menetét, és a kijelző kék színt vesz fel (2b ábra), és megjeleníti az előre kiválasztott program nevét.
• A ciklus befejezése után a kijelző zöldre vált, és megjelenik a VÉGE kiírás.
• Gyors szárítás eléréséhez a ciklus végén húzza ki a kosarat a gépből.
• A ciklus előrehozott befejezéséhez nyomja újra meg a START (4) gombot.

4.6 Automatikus ciklusindítás.

Ez a funkció lehetővé teszi a választott ciklust az ajtó (vagy a tető) becsukásakor elindítani anélkül, hogy meg kellene bármelyik gombot nyomni, a funkció aktiválásához járjon el a következőknek megfelelően:

Az „A” kiírás a kijelzön mutatja, hogy a funkció aktív.

• Ha nem gyári beállítás, akkor a funkciót aktiválni kell a beállítások menüben.
• A funkció kikapcsolásához nyomja meg nyitott ajtónál néhány másodpercre a START (4) gombot. A kiiktatás csak egy mosási ciklusra marad aktív.

MEGJEGYZÉS A nyitható tetős változatoknál az első munkavégzési ciklus befejezése után az automatikus indítás automatikusan engedélyezetté válik: a következő ciklusok elindulása a fedél lezárásával automatikusan bekövetkezik. Ezt az üzemmódot a kijelző az „A” kiírással jelzi.

4.7 Információk megjelenítése

• Néhány másodpercig nyomva tartva a START (4) gombot lehet egymás után megjeleníteni a medence bojlerhőmérsékletét és a gép által végrehajtott ciklusok számát.
  Ez a megjelenítési típus úgy a ciklus előtt, mint közben létrehozható, és csak átmenetileg látható.
• Néhány másodpercig nyomva tartva a PROGRAMVÁLASZTÓ (3) gombot lehet minden programnál állandó módon, egymás után megjeleníteni a medence bojlerhőmérsékletét.
• A funkciót a PROGRAMVÁLASZTÓ (3) gomb néhány másodperig tartó nyomva tartásával lehet kikapcsolni.

4.8 A gép kikapcsolása

- A gép kikapcsolásához nyomja meg az ON/OFF gombot (1), ekkor csak a STANDBY (5) led marad égve a feszültség meglétének jelzésére.

MEGJEGYZÉS Abban az esetben, ha a gép több mint egy órán át nyitott ajtóval bekapcsolva marad, automatikusan kikapcsol.

4.9 Beépített szűrő eltávolítása

• Állítsa a mosogató- és öblítőkarokat az ajtó peremére merőleges helyzetbe.
• A fogantyúját megfogva emelje fel mindegyik félszűrőt (7. ábra).

4.10 Gép kiürítése

4.10.1 Ürítőszivattyú nélküli gépek

• Kapcsolja ki a gépet.
  • Távolítsa el a beépített szűrőt, ha van (7.A ábra).
  • Felfelé húzva húzza ki a túlfolyót (7. ábra),
• Várja meg, hogy a medence teljesen üres legyen.
• Ha szükséges, húzza ki a medenceszűrőt, és végezze el a tisztítását.

4.10.2 Ürítési ciklussal rendelkező gépek (\*opcionális)

• Kikapcsolt gépnél nyomja a PROGRAMVÁLASZTÓ (3) gombot a ProClean vagy ProDrain program kijelöléséig.
• Nyomja meg a START (4) gombot az ürítő és öntisztító program elindításához.
• Az ürítés befejezése után a gép kikapcsol, csak a STANDBY (5) LED világít tovább a feszültség meglétének jelzésére.

4.11 Gyantaregenerálás (\*opcionális)

Beépített lágyítóval rendelkező gépeknél a szimbólum azt jelzi, hogy a gép a gyantaregenerálási ciklust hajtja végre, és hogy a folyamatban lévő mosóprogram hosszabban tarthat.

MEGJEGYZÉS Ne kapcsolja ki a gépet egy regenerálási ciklus folyamata közben

Lágyítóval rendelkező gépeknél, amikor megjelenik a „SÓHIÁNY” kijelzés, sót kell hozzáadni a megfelelő tartályba; járjon el a következő módon:

• Húzza ki a kosarat a gépből.
  • Távolítsa el a beépített szűrőt (7. ábra).
  • Csavarja le a sótartály fedelét (8. ábra).
• Öntsön a tartályba körülbelül 700 g sót a regeneráláshoz (konyhasó, adalékok nélkül, 1 vagy 2 mm átmérőjű szemcsékben) a tartozék tölcsér segítségével.
• Zárja le erősen a tartályt.
  • A „SÓHIÁNY” kijelzés néhány perc múlva eltűnik.

4.12 Külső lágyítóval szerelt gépek

Külső lágyítóval rendelkező gépeknél egy bizonyos számú ciklus után a kijelzön megjelenik a „SERVICE” felirat, hogy jelezze, be kell avatkozni a külső lágyítónál, és el kell végezni a gyantaregenerálást. A jelzés kikapcsolt gépnél is megmarad, az eltüntetéséhez kikapcsolt gépnél és nyitott ajtónál tartsa nyomva legalább 5 másodpercig a 4 gombot.

4.13 Szerviz vége

• A nap végén mindig ürítse ki a gépet a „Gép ürítese” bekezdésben leírtaknak megfelelően.
• A főkapcsoló segítségével szüntesse meg az elektromos tápellátást, és zárja el a külső vízcsapot.
• Végezze el a normál karbantartást, és tisztítsa meg a gépet a „Karbantartás” fejezetben leírtaknak megfelelően.
• Ha lehetséges, hagyja kissé nyitva a mosogatógépet, hogy elkerülhető legyen a rossz szagok kialakulása benne.

5. fejezet KARBANTARTÁS

5.1 Általános szabályok

Bármilyen karbantartási művelet végrehajtása előtt engedje le teljesen a vizet, szüntesse meg az áramellátást, és zárja el a külső vízszelepet.

Ne használjon nyomás alatt álló vízsugarat, mert az kárt okozhat az elektromos rendszerben.

Csak akkor mossa le a külső felületeket, amikor hidegek, kifejezetten acél karbantartására szolgáló anyagokkal.

Esetleges jég kialakulási lehetőségnél engedje le a vizet a bojlerből és a mosószivattyúból.

5.2 Tisztítás

A gép hatékonyságának biztosítása érdekében rendszeresen el kell végezni a következőkben jelzett karbantartási műveleteket. Javasolt a rendszeres fertőtlenítő kezelés a kereskedelemben kapható, nem korrozív megfelelő anyagokkal.

5.3 Szűrőegység tisztítása

A nap végén hajtsa végre az eljárást, vagy amikor szennyeződéslerakódások észlelhetők a szűrőkön;

1. Vegye ki és tisztítsa meg a kosarakat.
2. Ürítse ki a medencét a „Gép kiürítése” bekezdésben feltüntetett utasítások betartásával.
3. Vegye ki és tisztítsa gondosan meg a mosogatógép összes szűrőjét.
4. Tisztítsa meg az acélmedencét, ne használjon súroló anyagokat vagy tárgyakat.
5. A felsorolt müveletek végén gondosan helyezzen vissza minden részt.

5.4 Karok tisztítása

A mosó- és öblítőkarok könnyen eltávolíthatók, hogy lehetővé tegyék a fúvókák rendszeres tisztítását és az esetleges eltömődések és/vagy lerakódások megelőzését.

Járjon el a következőknek megfelelően:

• A megfelelő rögzítőgyűrű kicsavarásával vagy a gyorscsatlakozó kioldásával, ha van, távolítsa el a karokat.
• Mosson le minden részt folyóvízsugár alatt, tisztítsa meg alaposan a fúvókákat szükség szerint egy fogpiszkáló vagy kis hegyes szerszámok segítségével.
• Tisztítsa meg gépen belüli karforgató csapokat és a mosó- és öblítővíz kimeneti területét.
• Helyezze vissza a karokat, és ellenőrizze azok szabad forgását.

6. fejezet ÖNDIAGNOSZTIKA

A gép egy olyan öndiagnosztikai rendszerrel rendelkezik, amely egy sor működési rendellenessé-észlelésére és jelzésére képes.

Rendellenesség		Leírás és lehetséges megoldások
	Er01	Nem történt öblítés. Az edények öblítése nem ment megfelelően végbe. Ellenőrizze az öblítőfúvókák megfelelő tisztaságát.
	Er02	Nincs vízleeresztés. A vízleeresztés nem ment végbe, vagy rendellenes módon történt. Ellenőrizze, hogy az ürítőcső ne legyen meghajlítva vagy összenyomva, és hogy a szifon vagy a szűrők ne legyenek eltömődve. Túlfolyóval rendelkező gépeknél távolítsa azt el az ürítési ciklus elindítása előtt.
	Er03	Öblítési hőmérséklet-visszaállítási rendellenesség. A bojler hőmérsékletének visszaállítása nem ment végbe a mosási ciklus közben meghatározott időkorlátokol belül. Kapcsolja ki és kapcsolja be újra a gépet, és hajtson végre egy új ciklust.
SAFE	Er04	Vízfeltöltési rendellenesség a medencénél. Ellenőrizze, hogy a vízrendszer csatlakozásai megfelelőek legyenek, hogy ki legyen nyitva a vízellátás csapja. Ahol van, ellenőrizze a túlfolyó meglétét. Kapcsolja ki és kapcsolja be újra a gépet, és hajts végre egy új feltöltést.
	Er05	Medencehőmérő rendellenessége. (Nyitott szonda) A gép nem észleli a medence-hőmérséklet értékét. Kapcsolja ki és be a gépet.
	Er06	Medence hőmérő rendellenesség. (Rövidzárlatos szonda) A gép nem észleli a medence hőmérséklet értékét. Kapcsolja ki és be a gépet.
	Er07	Bojlerhőmérő rendellenessége. (Nyitott szonda) A gép nem észleli a bojlerhőmérséklet értékét. Kapcsolja ki és be a gépet.
	Er08	Bojler hőmérő rendellenesség. (Rövidzárlatos szonda) A gép nem észleli a bojler hőmérséklet értékét. Kapcsolja ki és be a gépet.
	Er09	Bojlerfeltöltési időtúllépés: nem ment végbe a bojler feltöltése. Nem lehet végrehajtani az öblítést. Ellenőrizze, hogy a víz tápellátás csapja nyitva legyen. Kapcsolja ki és kapcsolja be, és hajtson végre egy új ciklust.
	Er21	Elégtelen öblítés: az öblítés nem a megfelelő mennyiségben ment végbe. Ellenőrizze az öblítőfúvókák megfelelő tisztaságát. A hiba nem blokkolja a gépet.
	Er22	Medence hőmérséklet-visszaállítási rendellenessége: A medence hőmérsékletének visszaállítása nem ment végbe a mosási ciklus közben meghatározott időkorlátokol belül. Kapcsolja ki és kapcsolja be újra a gépet, és hajtson végre egy új ciklust.
	Er25	Külső regenerálás végrehajtása: Elérte a külső vízkezelő berendezésre beállított literszámot, a hiba nem zárja ki a mosogatógép működését, az üzenet a „Water Service Set” menüben törölhető.
SAFE	ErSF	Elektromechanikai biztonsági elem: Beavatkoztak a bojler vagy a medence biztonsági termosztátjai, vagy beavatkozott a medence biztonsági nyomáskapcsolója.
	ErSL	Szintbiztonsági elem: Nem megfelelő medencevízszint.
	drt	Szennyezett szűrő: Nem megfelelő medencevízszint, amit szennyezett szűrő vagy rosszul elhelyezett túlfolyó okoz.
FIGYELEM! A gép kikapcsolása és azt követő bekapcsolása "nullázza" a jelzést, ha a megado utasítások végrehajtása után a probléma újra megjelenik, forduljon a hivatalos Műszaki vevőszolgálathoz.

7. fejezet BESZABÁLYOZÁSOK ÉS BEÁLLÍTÁSOK

A következő beállításokat csak képzett szakember végezheti el.

A lentebb felsorolt paraméterek a telepítés helyén vagy azt követően, a beállítások menübe lépve a következő módon állíthatók be:

• A gép standby állapotban nyitott ajtónál.
• Nyomja egyidejűleg az 1 és 2 (ON/OFF és SPECIÁLIS PROGRAMVÁLASZTÓ) gombot 5 másodpercig, és illessze be a KEY 12 kulcsot (a 3 és 4 gombbal változtatható a paraméter, az 1 gomb a megerősítés).
• Ezt követően, az 1 (ON/OFF) gomb ismételt megnyomásával gördítheti a következő tételeket aktiválva és/vagy változtatva azokat a 3 és 4 gomb segítségével (a módosított paraméter megerősítés nélkül rögzítve marad). A paraméterek listája a gép típusának függvényében változhat.

Language	Nyelvválasztás
Boiler Set	A bojler hőmérsékletének beállítása a programokhoz. Az atmoszferikus bojlerrel rendelkező változatoknál (öblítőszivattyú) minden programnál eltérő a beállítás (PR1 – PR2 – PR3)
Tank Set	A medence hőmérsékletének beállítása a programokhoz. Az öblítőszivattyúv szerelt változatoknál minden programnál eltérő a beállítás (PR1 – PR2 – PR3)
ThermoStop	A Thermostop funkció aktiválása, amely megfelelő öblítési hőmérsékletet biztosít.
Energy Saving	Az Energy Saving funkció aktiválása, amely energiatakarékos működést biztosít bekapcsolt, de nem használt gépnél.
Manual Detergent	A mosogatószer-adagoló kézi működtetése.Az ON beállításával automatikusan betöltődik a felszívócső.A cső hossza előre meghatározott a mosogatógép modell függvényében.
Manual Rinse Aid	A fényesítőszer-adagoló kézi működtetése.Az ON beállításával automatikusan betöltődik a felszívócső.A cső hossza előre meghatározott a mosogatógép modell függvényében.
Detergent Dose	A mosogatószer-adagolási idő vagy a g/l mennyiség beállítása a modell függvényében.
Rinse Aid Dose	A fényesítőszer-adagolási idő vagy a g/l mennyiség beállítása a modell függvényében.
Water Hardness	Bemeneti vízkeménység beállítása beépített lágyítóval szerelt gépeknél, a mért keménység függvényében.
External Softenr Cycles	A karbantartás (Service) kijelzést aktiváló ciklusszámlálás beállítása és aktiválása külső lágyítónál.Mind a 4 gomb nyomva tartásával lehet eltüntetni a „Service” feliratot kikapcsolt gépnél és nyitott ajtónál.
Manual Rinse Pump	Az öblítőszivattyú kézi működtetése
Manual Drain	Az ürítőszivattyú kézi működtetése
Autostart Enable	Az automatikus indítás automatikus engedélyezése
Cycle Counter	Ciklusszámláló
Water Service Set	Az autonómia-literszám beállítása külső vízkezeléssel rendelkező készülékekhez, a beállítási tartomány 0 és 12000 liter között, 200 literes lépésekkel.Az Er 25 üzenet mind a 4 gomb egyidejű megnyomásával nullázható ebben a menüben.

A kívánt paraméterek beállítása után a kilépéshez az összes rögzítésével tartsa nyomva az 1 gombot a kijelző kikapcsoláság.

7.1 Vízkeménység táblázat

A feltüntetett táblázat mutatja a német fokok és a francia fokok közötti megfelelést a gép beállításához.

Mért keménység
°fr		°dGH
0 ÷ 20	41 ÷ 45	0 ÷ 11	23 ÷ 25
21 ÷ 25	46 ÷ 50	12 ÷ 14	26 ÷ 28
26 ÷ 30	51 ÷ 55	15 ÷ 17	29 ÷ 31
31 ÷ 35	56 ÷ 60	17 ÷ 20	31 ÷ 34
36 ÷ 40		20 ÷ 22

8. fejezet ÁRTALMATLANÍTÁS

A gépeinknél nincsenek olyan anyagok, amelyek különös ártalmatlanítási eljárásokat igényelnek.

(Az Európai Unió országaiban, és azokban alkalmazható, ahol szelektív rendszerű hulladékgyűjtés folyik.)

A terméken vagy a

dokumentációban feltüntetett márka

azt jelzi, hogy a terméket nem szabad a háztartási hulladékokkal együtt feldolgozni az életciklusa végén. A nem megfelelő hulladékfeldolgozás által okozott környezeti vagy egészségkárosodás elkerülése érdekében a felhasználónak külön kell választania ezt a terméket a többi hulladéktól, és felelősségteljesen újra kell hasznosítania az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében.

A vállalati felhasználóknak ajánlott, hogy lépjenek kapcsolatba a szállítójukkal, és ellenőrizzék a vásárlási szerződés meghatározásait és feltételeit.

Ezt a terméket nem szabad az egyéb kereskedelmi hulladékokkal együtt feldolgozni.

	Szimbó-lumok		Tárgy	Anyag	%
Újrahasznosítható közvetlenül			Lemez	Acél	80
			Karton csomagolás	PAP
			Fa raklap	ISPM15
			Műanyag részek	PP, PP+FV
Kompozit anyagok		RAE	Motorok	Szerelt részek	20
			Elektromos részek
			Elektronikus részek
			Gumirészek	EPDM

9. fejezet KÖRNYEZET

KÖRNYEZETET VÉDŐ HASZNÁLAT

A mosogatógép tudatos használata hozzájárulhat a környezeti hatás mérsékléséhez, a mindennapi használat során a következő kis óvintézkedések betartásával:

Csak betelt kosarakkal mosogasson.

Kapcsolja ki a mosogatógépet, ha nem használja.

Tartsa zárva a gépet standby üzemmódban.

A szennyezettség fokának megfelelő programokat használjon.

Gázmelegítés esetén meleg vízzel táplálja a gépet.

Bizonyosodjon meg arról, hogy a lefolyók megfelelő csatornarendszerbe vezessenek.

Ne lépje túl az ajánlott mosogatószer-adagokat.

A gyártó fenntartja magának a jogot, hogy előzetes értesítés nélkül elektromos, műszaki és esztétikai változtatásokat hajtson végre ezen a mosogatógépen, és/vagy az alkatrészeit cserélje, ha ezt megfelelőnek ítéli, hogy mindig megbízható, hosszú élettartamú, fejlett technológiájú terméket kínálhasson.

VSEBINA

POG. 1 TVEGANJA IN POMEMBNA OPOZORILA....2

1.1 NORMALNI POGOJI DELOVANJA....3

POG. 2 UVOD....4

POG. 3 NAMESTITEV ....4

3.1 ODSTRANJEVANJE EMBALAŽE....4

3.2 NAMESTITEV 4

3.3 ELEKTRIČNI PRIKLJUČEK 5

3.4 VODNI PRIKLJUČEK....6

3.5 PRIKLJUČEK ZA ODTOK 6

3.6 SREDSTVO ZA POMIVANJE IN IZPIRANJE 6

POG. 4 UPORABA POMIVALNEGA STROJA....7

4.1 GRAFIČNI UPORABNIŠKI VMESNIK 7

4.2 STANJE PRIPRAVLJENOSTI 8

4.3 VKLOP IN IZBIRA PROGRAMA 8

4.4 POLNJENJE KOŠARE ZA POSODO 10

4.5 IZBIRA PROGRAMA IN ZAGON 10

4.6 SAMODEJNI ZAGON PROGRAMA 10

4.7 PRIKAZOVALNIK INFORMACIJ 10

4.8 IZKLOP POMIVALNEGA STROJA....10

4.9 ODSTRANJEVANJE SPODNJEGA SITA....11

4.10 PRAZNJENJE POMIVALNEGA STROJA....11
