HASZNÁLATI ÚTMUTATÓ Tech 160 AL-KO
HU Az eredeti használati utasítás fordítása....171
AZ EREDETI HASZNÁLATI UTASÍTÁS FORDÍTÁSA
Tartalomjegyzék
A kézikönyvröl....171
A termék leírása....171
Biztonsági utasítások.... 173
Szerelés....174
Üzembe helyezés....175
Karbantartás és ápolás.... 180
Tárolás....181
Javítás.... 182
Hulladékkezelés.... 182
Segítség üzemzavarok esetén....183
EK megfelelőségi nyilatkozat.... 184
Garancia....184
A KÉZIKÖNYVRÓL
Üzembe helyezés előtt olvassa el ezt a dokumentációt. Ez az előfeltétele a biztonságos munkának és a zavarmentes kezelésnek. Használat előtt ismerkedjen meg a motor kezelőelemeivel és használatával.
Kövesse a jelen dokumentáció útmutatásait és a készüléken található biztonsági és figyelmeztetéseket.
A jelen dokumentáció az ismertetett termék állandó kísérőeleme, ezért a termék eladása esetén azt át kell adni a vásárlónak.
A jelek magyarázata
FIGYELEM!
A jelen figyelmeztető utasítások pontos betartásával kerülheti el a személyi sé- rülést és / vagy vagyoni kárt.
Különleges információk a jobb érthetőség és kezelés érdekében.
A TERMÉK LEÍRÁSA
Ez a dokumentáció a benzines fünyírók több típusát is bemutatja. Bizonyos modellek fügyűjtő dobozzal is fel vannak szerelve és/vagy alkalmasak talajtakarásra.
A termékekről készült képek, és a leírás alapján keresse meg saját modelljét.
Rendeltetésszerű használat
A készüléket kizárólag magáncélú használatra tervezték, kizárólag száraz, gyeppel borított területek nyírására alkalmas.
Ettöl eltérő vagy ezen túlmenő használati mód nem rendeltetésszerű használatnak minősül.
Esetleges hibás használat
Ez a készülék nem alkalmas nyilvános területen, parkokban, sportlétesítményekben, valamint mezőgazdasági és erdőgazdálkodási területen történő használatra.
A biztonsági berendezéseket tilos leszerelni vagy kiiktatni.
A készüléket tilos esőben vagy nedves gyepen használni.
A készülék nem működtethető ipari környezetben.
Biztonsági és védelmi felszerelések
FIGYELEM!
Sérülésveszély!
A biztonsági és védelmi berendezéseket nem szabad kiiktatni.
Biztonsági kengyel
A készülék biztonsági kengyellel van felszerelve.
FIGYELEM!
Sérülésveszély!!
Vészhelyzet esetén engedje el a biztonsági kengyelt.
Kuplungszerkezetes kés nélkül:
A vágókés leáll
A motor leáll
Kuplungszerkezetes kés esetén:
A vágókés leáll
Figyelem! - A motor tovább jár
Ütközölemez
Az ütközölemez a kisodródó részek ellen véd.

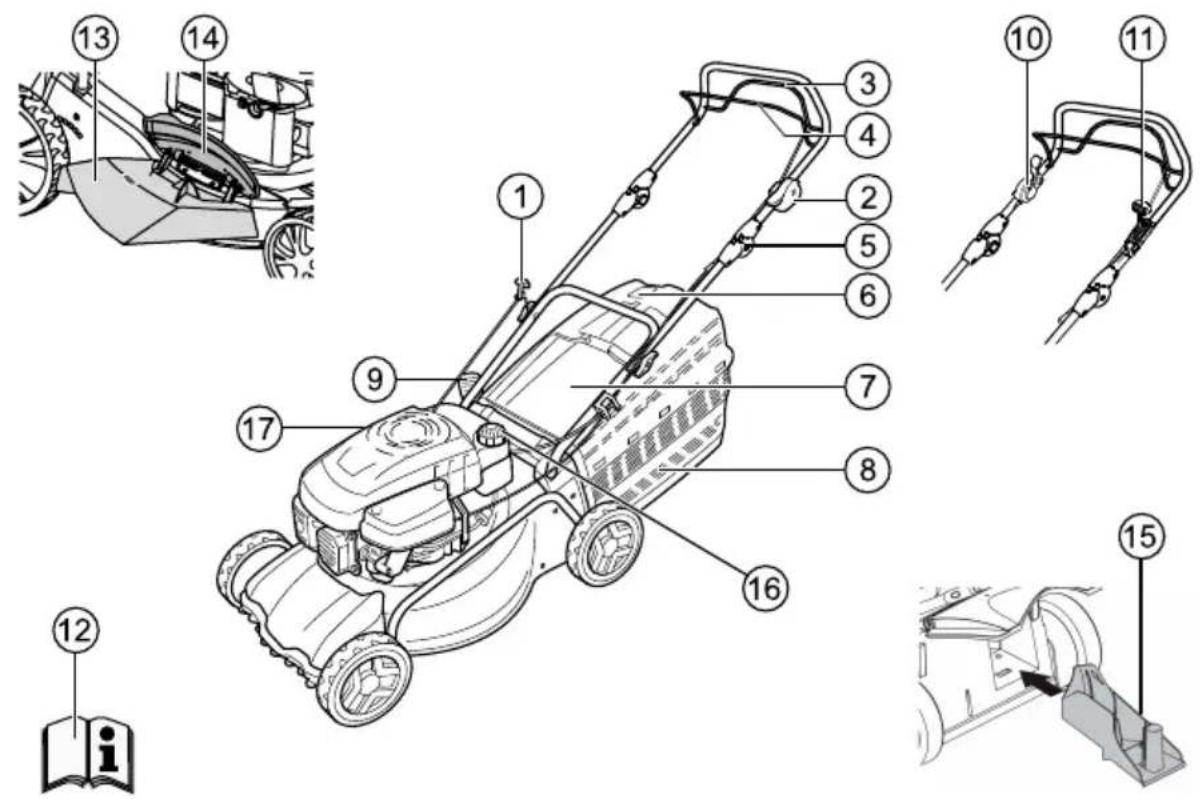

Termékáttekintés
| 1 Indítózsinór 10 Kés kuplung | ||
| 2 Indító, leállító kar * 11 Sebességszabályozó * | ||
| 3 Kerékmeghajtás * 12 Használati utasítás | ||
| 4 Biztonsági kengyel 13 Kidobóegység * | ||
| 5 Ergonomikus magasságállítás * 14 Zárócsappantyú * | ||
| 6 Töltöttségi szint jelző * 15 Talajtakaró egység * | ||
| 7 Terelőlap * 16 Üzemanyagtartály | ||
| 8 Fűgyűjtő doboz * 17 Olajtöltő nyílás | ||
| 9 Vágási magasság állító * |
* a felszereltségtől függően
A gépen található szimbólumok
Figyelem!
Különös óvatossággal kezelje!
Üzembe helyezés előtt olvassa el a használati utasítást!
Figyelem!
Ne engedjen másokat a veszélyes terület közelébe!
Figyelem!
Lábait és kezeit tartsa távol a vágós- zerkezettől!
Tartson távolságot a veszélyes részek- tól!
A vágószerkezeten végzett munka előtt húzza le a gyertyapipát!
Motorfék kioldása!
Kerékmeghajtás bekapcsolása!
Távirányító gázkar, indítás / leállítás
Kiegészítő szimbólumok az elektromos ön-indítóvalrendelkező eszközökhöz
Figyelem!
Áramütés veszélye!
Figyelem!
A vezetéket tartsa távol a vágókésektől!
Válassza le a készüléket a hálózatról a karbantartási munkák során, vagy ha sérült a kábel!
BIZTONSÁGI UTASÍTÁSOK
FIGYELEM!
A készülék csak müszakilag kifogástalan állapotában használható!
FIGYELEM!
Sérülésveszély!
A biztonsági és védelmi berendezéseket nem szabad kiiktatni.
VIGYÁZAT!
Égésveszély!!
A benzinnel feltöltött gépet ne tárolja olyan épületben, ahol a benzingőz nyílt lánggal vagy szikrával érintkezhet!
A motor, a kipufogó, az akkumulátortartó és az üzemanyagtartály környékét tartsa levágott fütöl, benzintöl, olajtól mentesen.
FIGYELEM!
Égésveszély!
A benzin és az olaj nagymértékben gyúlékony!
■ Ne engedjen másokat a veszélyes terület közelébe.
Sohase nyírjon füvet, amikor személyek, különösen gyermekek vagy állatok vannak a közelben.
A gép kezelője vagy használója felel a más személyekkel és tulajdonukkal bekövetkezett balesetekért.
Nem használhatják a készüléket gyermekek és azok a személyek, akik ezt a használati utasítást nem ismerik
A helyi rendeletek minimum üzemben megjegyzés.
A készüléket ne használja, ha alkohol, kábítószerek vagy gyógyszerek hatása alatt áll.
A célra alkalmas munkaruházatot kell viselni:
hosszú nadrág
szilárd és csúszásmentes lábbeli
Fülvédő
Lejtön történő munka során:
Soha ne dolgozzon a sima és csúszós lejtón.
Mindig ügyeljen a biztos állásra.
Mindig keresztbe nyírja a lejtön a füvet, soha ne fel-le irányban.
Ne nyírja a füvet 20°-nál nagyobb dőlésszögű lejtön!
Forduláskor legyen nagyon óvatos!
Csak kielégítő nappali fény vagy mesterséges megvilágítás mellett szabad dolgozni.
Testét, végtagjait és ruházatát tartsa távol a vágószerkezettől.
Vegye figyelembe az üzemeltetési időre vonatkozó nemzeti rendelkezéseket!
Az üzemképes készüléket tilos felügyelet nélkül hagyni
Csak éles vágókéssel végezze a fűnyírást.
A készüléket sohase használja sérült vagy hiányzó védőberendezésekkel.
Soha ne használja a készüléket teljesen felszerelt biztonsági berendezések (pl. terelőlap, fügyűjtő eszközök) nélkül
A készülék sértetlenségét minden használat előtt ellenőrizni kell, a megsérült vagy elhasználódott alkatrészeket ki kell cserélni.
A kopott vagy sérült kést vagy rögzítő csavarokat csak készletben szabad cserélni, hogy a kiegyensúlyozatlanságot elkerülje.
A motor elindítása előtt a kuplunggal válasszon le minden kést és meghajtást.
- Állítsa le a motort, várja meg, hogy az eszközök leálljanak, húzza ki a gyújtáskulcsot, és húzza le a gyertyapipát:
ha örizetlenül hagyja a készüléket;
a készülék átvizsgálása, tisztítása vagy a rajta végzett munkák előtt;
ha üzemzavar lép fel;
az elakadások megszüntetése előtt;
az eltömödések megszüntetése előtt;
■ idegen tárggyal való érintkezés után;
- üzemanyag-utántöltés előtt;
ha üzemzavar vagy kellemetlen vibráció lép fel (azonnali ellenőrzés szükséges).
Ellenőrizze, nem sérült-e a fünyíró, és végezze el a szükséges javításokat, mielőtt újból beindítja és használatba veszi a fünyírót.
Helyezze vissza a gyertyapipát, és indítsa be a motort
a hibajavítást (lásd Hibák táblázat) és a készülék ellenőrzését követően;
a készülék tisztítását követően.
Ne indítsa el a motort, ha a kidobócsatorna előtt áll.
Ellenőrizze teljesen és alaposan a lenyírandó területet, és távolítson el minden idegen tárgyat.
Hátramenet vagy a fünyíró húzása közben legyen különösen óvatos.
■ Ne használja a fünyírót akadályok (pl. ágak, gyökerek) felett.
A levágott füvet csak álló motornál távolítsa el.
Kapcsolja ki a motort, ha a lenyírni kívánt területen más területet keresztez.
A készüléket tilos megemelni vagy vinni, amikor működésben van a motor
A benzin és a motorolaj betöltése során tilos enni és inni.
■ Ne lélegezze be a benzingőzt.
A készüléket gyalogtempó mellett használja
Használat előtt ellenőrizze az anyák, csavarok és csapszegek feszességét.
A motor elindításakor zárja el a fojtószelepet. Ha a motor fel van szerelve üzemanyag-el-záró csappal, ezt fünyírás után zárja el.
SZERELÉS
Tartsa be a mellékelt összeszerelési utasításokat.
FIGYELEM!
A készülék csak teljes összeszerelése után üzemeltethető.
Tankolás
Üzembe helyezés előtt a fünyírót fel kell tölteni üzemanyaggal.
FIGYELMEZTETÉS!
Égésveszély!
A benzin és az olaj nagymértékben gyúlékony!
Mindig kövesse a motor gyártója által mellékelt használati utasítást.
Anyag
| Benzin Motorolaj | ||
| Típus | Normálbenzin / ólommentes | lásd a motor gyártójának aján-lásait |
| Töltési men-nyiség | lásd a motor gyártójának aján-lásait | kb. 0,6 l |
Anyag
Biztonság
VIGYÁZAT!
Mérgezésveszély!
A motort soha ne járassa zárt térben.
A benzint és az olajat kizárólag csak erre alkalmas tartályban tárolja.
A benzint és az olajat kizárólag kikapcsolt, hideg motor mellett, a szabadban töltse be, il-letve ürítse le.
Járó motor mellett ne töltsön be benzint vagy olajat.
■ Ne töltse túl a tankot (a benzin kitágul).
Tankolás közben ne dohányozzon
Járó vagy forró motor tanksapkáját ne nyissa ki
Sérült vagy tartály tanksapka csere.
Az üzemanyagtartály fedelét mindig szorosan zárja le
Ha a benzin kifolyt, ne kísérelje meg a motor beindítását. Előtte tisztítsa meg a gép azon részét, amelyre a benzin folyt. Kerülje a szikraképződést, amíg a benzingőzök el nem il-lantak.
■ Ha kifolyt a motorolaj:
■ Ne indítsa el a motort
A kifolyt motorolajat kötőanyaggal vagy egy ronggyal itassa fel, és szakszerűen ártalmatlanítsa.
Tisztítsa meg a berendezést.
Ne engedje a fáradt olajat:
a hulladék közé
a csatornahálózatba, a lefolyócsőbe vagy a földre
Azt tanácsoljuk, hogy a fáradt olajat egy zárt tartályban, arra alkalmas leadóhe- lyen vagy ügyfélszolgálati ponton adja le.
Benzin betöltése
- Csavarozza le a tank fedelét, és helyezze egy tiszta helyre.
- Töltsön be benzint egy tölcsér segítségével.
- Stabilan zárja a tanknyílást, majd tisztítsa meg.
Motorolaj betöltése
- Csavarozza le az olajtartály fedelét, a sapkát helyezze le egy tiszta helyre.
- Töltsön be olajat egy tölcsér segítségével.
- Stabilan zárja az olajtartály fedelét, majd tisz-títsa meg.
ÜZEMBE HELYEZÉS
FIGYELEM!
Tilos a készüléket laza, sérült vagy kopott vágószerkezettel vagy rögzítőelemekkel üzemeltetni!
Üzembe helyezés előtt mindig szemrevételezze a készüléket.
Vágási magasság beállítása
FIGYELEM!
Sérülésveszély!
A vágási magasságot csak kikapcsolt motor és álló vágókés mellett állítsa be!
■ Minden kereket egyforma vágási magasságra állítson.
A magasságállítási lehetőségek modellfüggőek.
Központi beállítás (1)
Tartsa nyomva a központi magasságállító gombját. (1/1)
Ha rövid gyepet szeretne, nyomja a központi magasságállító markolatát lefelé. (1/2)
Ha hosszabb gyepet szeretne, nyomja a központi magasságállító markolatát felfelé. (1/2)
A központi magasságállító szintje leolvasható. (1/3)
Engedje el a gombot a kívánt vágási magasságnál.
Tengelyenkénti vagy központi beállítás (2, 3)
A kart oldja ki, nyomja oldalra és tartsa meg.
Tolja a kart balra vagy jobbra, a kívánt vágási magasságba.
Hagyja a kart reteszelődni.
Ügyeljen, hogy minden kereket ugyanabban a helyzetben reteszelje.
Kerekenkénti gyorsbeállítás vagy tengelyenkénti állítás (4)
A kart oldja ki, nyomja oldalra és tartsa meg.
Tolja a kart balra vagy jobbra, a kívánt vágási magasságba.
Hagyja a kart reteszelődni.
Ügyeljen, hogy minden kereket ugyanabban a helyzetben reteszelje.
Kerekenkénti beállítás (5)
A kerékcsavart jobbra vagy balra oldja ki.
Helyezze a kerékcsavart a kívánt vágási ma-
gasságnak megfelelő nyílásba.
Húzza meg szorosra a kerékcsavart.
A kerékcsavarok jobb- és balmenete- sek. Becsavaráskor a fünyíró burkolatán ügyeljen a megfelelő menetirányra, és a hozzá tartozó csavart használja.
Ügyeljen, hogy ugyanazt a nyílást használja minden kerék esetén.
Központi beállítás (6)
■ Mindkét hüvelykujját helyezze a tengely végeire.
Ujját tegye a fünyíró burkolata alá.
A tengelyt mindkét hüvelykujjával húzza ki az eddigi vágási magasság hornyából.
A tengelyt mindkét hüvelykujjával húzza a kívánt vágási magasság hornyáig, majd ha-gyja reteszelődni.
Ügyeljen, hogy minden kereket ugyanabban a helyzetben reteszelje.
Fünyírás a fügyűjtő dobozzal (8)
FIGYELEM!
Sérülésveszély!
A fügyűjtő dobozt csak kikapcsolt motor és mozdulatlan vágókés mellett szerelje le vagy fel!
Emelje fel a terelőlapot, és akassza a fügyűjtő dobozt a tartóra.
Töltöttségi szint jelző
A telítettségjelzőt a légáram tolja felfelé a nyírás során (7a). Ha a fügyűjtő kosár tele van, akkor a telítettségjelző felfekszik a kosárra (7b). A fügyűjtő kosarat ekkor üríteni kell.
A fügyüjtő doboz kiürítése
- Emelje fel a terelőlapot.
- Akassza ki a fügyüjtő dobozt, és hátrafelé emelje le (8).
- Ürítse ki a fügyűjtő dobozt.
- Emelje fel a terelőlapot, és akassza vissza a fügyűjtő dobozt a tartóra (8).
Fünyírás a fügyűjtő doboz nélkül
FIGYELEM!
Sérülésveszély a forgó alkatrészekmiatt!
Fügyűjtő doboz nélkül csak akkor nyírjon gyepet, ha a terelőlap pálcarugója működik!
A terelőlapot a rugóerő nyomja neki a fűnyíró burkolatának. A gép hátul a lenyírt gyepet így lefelé dobja ki.
Talajtakarás a talajtakaróval (opció)
Talajtakarás esetén a levágott gyep nem lesz összegyűjtve, hanem a területen marad. A talajtakarás védi a talajt a kiszáradás ellen, és tápanyaggal látja el.
A legjobb eredményt úgy éri el, ha rendszeresen nagyjából 2 cm-t vág vissza. Csak a lágy levelű zsenge fű indul gyorsan rothadásnak.
Fúmagasság talajtakarás előtt: Max. 8 cm
Fúmagasság talajtakarás után: Min. 4 cm
Talajtakaráskor sebességét a sétatempójához igazítsa, ne haladjon túl gyorsan!
Talajtakaró egység felszerelése
FIGYELEM!
Sérülésveszély a forgó alkatrészek miatt!
A talajtakaró egységet csak kikapcsolt motor és mozdulatlan vágókés mellett szerelje le vagy fel.
- Távolítsa el a fügyűjtő dobozt. (8)
- Emelje fel a terelőlapot, és szerelje a talajtakaró egységet a kidobócsatornába. (9)
A talajtakaró egységnek hallhatóan reteszelődnie kell.
Ha nem reteszelődik a talajtakaró egy- ség, megsérülhet a vágókés.
Talajtakaró egység eltávolítása
FIGYELEM!
Sérülésveszély a forgó alkatrészek miatt!
A talajtakaró egységet csak kikapcsolt motor és mozdulatlan vágókés mellett szerelje le vagy fel.
- Emelje fel a terelölapot. (10)
- Oldja a talajtakaró egység reteszelését. (10)
- Húzza ki a talajtakaró egységet.
Fünyírás oldalsó kidobással (opció)
FIGYELEM!
Sérülésveszély a forgó alkatrészek miatt!
Az oldalsó kidobóegységet csak kikapcsolt motor és mozdulatlan vágókés mellett szerelje le vagy fel!
Oldalsó kidobóegység felszerelése
- Távolítsa el a fügyűjtő dobozt, és szerelje fel a talajtakaró egységet.
- Hajtsa fel az oldalsó kidobóegység fedelét, és tartsa úgy (11/1).
- Szerelje fel az oldalsó kidobócsatornát (11/2).
- A fedelet lassan csukja be.
⇒ A fedél biztosítja, hogy az oldalsó kidobócsatorna ne essen ki.
Oldalsó kidobóegység leszerelése
- Hajtsa fel az oldalsó kidobóegység fedelét, és tartsa úgy (11/1).
- Távolítsa el az oldalsó kidobóegységet, és csukja be a fedelet (11/2).
Markolatmagasság beállítása (opció)
A markolatmagasságot szükség szerint kétféle magasságba állíthatja be.
1 Az alsó rúd csavarozásánál csavarja ki mindkét kézicsavart.
2 Húzza ki a csavarok szárát, állítsa a markolatot a megfelelő magasságba, majd mindkét oldalon illessze azokat a tartóknál lévő négyszögletes furatba, keresztül a rudakon (12). Mindig ügyeljen rá, hogy mindkét tartónál ugyanazt a furatot használja!
3 A konzolokat és az alulsó rudat a kézicsavarokkal szorítsa újra össze.
A motor beindítása
VIGYÁZAT!
Mérgezésveszély!
A motort soha ne járassa zárt térben.
FIGYELEM!
Sérülésveszély a forgó alkatrészek miatt!
A készüléket indítás közben ne döntse meg!
A motort csak felszerelt késsel indítsa el (a kés lendítő tömegként szolgál)!
Üzemmeleg motor (HONDA) indításakor NE HASZNÁLJA a szívatót vagy az indítógombot!
Ne módosítsa a motor vezérlési beállításait!
Kerekenkénti gyorsbeállítás vagy tengelyenkénti állítás (4)
A kart oldja ki, nyomja oldalra és tartsa meg.
Tolja a kart balra vagy jobbra, a kívánt vágási magasságba.
Hagyja a kart reteszelődni.
Ügyeljen, hogy minden kereket ugyanabban a helyzetben reteszelje.
A készüléket ne indítsa be, ha a kidobócsatorna az alábbi alkatrészek egyikével nincsen lefedve:
Fügyűjtő doboz
Terelőlap
Talajtakaró egység
Az indítókapcsolót fokozott körültekintéssel használja, a gyártó utasításainak megfel-elően.
Ügyeljen rá, hogy elegendő távolság legyen lábai és a vágóegység között.
A készüléket alacsony füben indítsa be.
Jelölések a készüléken
| Fojtás * |  | ||
| Start Jár Stop | |||
| Távirányítógázkar * |  | ||
| Start Stop | ||
| Távirányítógázkar szi-vatóval * |  | |
| Sebes-ségszabá-lyozó * |  | |
| Gyors Lassú | ||
| Kés kup-lung * |  |  |
| Be Ki | ||
* a felszereltségtől függően
Kézi indítás
Távirányító gázkar nélkül, szivatóval
| Fojtás * |  | ||
| Start Jár Stop | |||
 |  | ||
1 A fojtást állítsa 1-es állásba (13/1).
2 A biztonsági kengyelt húzza a felső rúdhoz, és tartsa úgy (17) – a biztonsági kengyel nem reteszelődik.
3 Az indítózsinórt nagy lendülettel húzza ki, majd lassan engedje újra felcsavarodni (18).
4 A motor felmelegedése után (kb. 15–20 má- sodperc) állítsa a fojtást a 2-es állásba (13/2).
A motor rögzített gázállású. A fordulatszám szabályozása nem lehetséges.
Távirányító gázkar nélkül indító szivattyúval (16)
1 Nyomja meg az indítógombot 3-szor kb. 2 másodpercenként (16). 10 °C alatti hőmérséklet esetén 5-ször nyomja meg az indítógombot.
2 A biztonsági kengyelt húzza a felső rúdhoz, és tartsa úgy (17) – a biztonsági kengyel nem reteszelődik.
3 Az indítózsinórt nagy lendülettel húzza ki, majd lassan engedje újra felcsavarodni (18).
A motor rögzített gázállású. A fordulatszám szabályozása nem lehetséges.
Távirányító gázkar nélkül, indító szivat- tyú/szívató nélkül
1 A biztonsági kengyelt húzza a felső rúdhoz, és tartsa úgy (17) – a biztonsági kengyel nem reteszelődik.
2 Az indítózsinórt nagy lendülettel húzza ki, majd lassan engedje újra felcsavarodni (18).
A motor rögzített gázállású. A fordulatszám szabályozása nem lehetséges.
Távirányító gázkarral, szivatóval
| Távirányító gázkar szi- vatóval * |
1 A gázkart állítsa Hallásba (14/1).
2 A biztonsági kengyelt húzza a felső rúdhoz, és tartsa úgy (17) – a biztonsági kengyel nem reteszelődik.
3 Az indítózsinórt nagy lendülettel húzza ki, majd lassan engedje újra felcsavarodni (18).
4 4. A motor felmelegedését követően (kb. 15–20 másodperc) a gázkart állítsa a és helyzetek közé (14/2).
Távirányító gázkarral, indító szivattyú/szívató nélkül
| Távirányítógázkar* | ||
| Start Stop | ||
1 A gázkart állítsa állásba (20/1).
2 A biztonsági kengyelt húzza a felső rúdhoz, és tartsa úgy (17) – a biztonsági kengyel nem reteszelődik.
3 Az indítózsinórt nagy lendülettel húzza ki, majd lassan engedje újra felcsavarodni (18).
4 A motor felmelegedését követően (kb. 15–20 másodperc) a gázkart állítsa a és helyzetek közé (20).
Távirányító gázkarral, indító szivattyúval (16)
| Távirányítógázkar * |  | |
| Start Stop | ||
1 A gázkart állítsa állásba (20/1).
2 Nyomja meg az indítógombot 3-szor kb. 2 másodpercenként (16). 10 °C alatti hőmér-séklet esetén 5-ször nyomja meg az in-dítógombot.
3 A biztonsági kengyelt húzza a felső rúdhoz, és tartsa úgy (17) – a biztonsági kengyel nem reteszelődik.
4 Az indítózsinórt nagy lendülettel húzza ki, majd lassan engedje újra felcsavarodni (18).
5 Amint a motor beindult, a gázkart állítsa a kívánt fordulatszámra a és állások között (20).
Elektromos önindító (opció)
Elektromos önindító indító szivattyúval (16)
1 A gázkart állítsa „START” állásba (15/1).
2 Nyomja meg az indítógombot 3-szor kb. 2 másodpercenként (16). 10 °C alatti hőmérséklet esetén 5-ször nyomja meg az indítógombot.
3 A biztonsági kengyelt húzza a felső rúdhoz, és tartsa úgy (17) – a biztonsági kengyel nem reteszelődik.
4 A gyújtáskapcsolóban lévő gyújtáskulcsot fordítsa teljesen jobbra (19).
5 Ha a motor beindult, engedje el a gyújtáskulcsot (visszaugrik „0” állásba).
6 A gázkart állítsa a kívánt fordulatszámra, egy és közti állásba (15/2).
Elektromos önindító indító szivattyú nélkül (15)
1 A gázkart állítsa „START” állásba (15/1).
2 A biztonsági kengyelt húzza a felső rúdhoz, és tartsa úgy (17) – a biztonsági kengyel nem reteszelődik.
3 A gyújtáskapcsolóban lévő gyújtáskulcsot fordítsa teljesen jobbra (19).
4 Ha a motor beindult, engedje el a gyújtáskulcsot (visszaugrik „0” állásba).
5 A gázkart állítsa a kívánt fordulatszámra, egy és közti állásba (15/2).
Kés kuplung (opció)
| Kés kup-lung * |  |  |
| Be Ki |
A kés kuplunggal leválaszthatja, és visszakapcsolhatja a kést, miközben a motor tovább jár.
Vágókés összekapcsolása
- A biztonsági kengyelt húzza a felső rúdhoz, és tartsa úgy (17).
→ A biztonsági kengyel nem reteszelődik.
- A kuplungkart tolja el magától (21/1).
⇒ A vágókés kapcsolódik.
Vágókés leválasztása
- Engedje el a biztonsági kengyelt (25).
⇒ A vágókés le lesz választva.
⇒ A kuplungkar nyugalmi állapotba áll (21/2).
Kapcsolja ki a motort
Kuplungszerkezetes kés nélküli eszköz
1 A gázkart állítsa állásba (20/2).
2 Engedje el a biztonsági kengyelt (25).
⇒ A motor leáll.
FIGYELMEZTETÉS!
Vágásveszély!
A késtengely a motor leállítása után még forog. A motor leállítása után ne nyúljon azonnal a gép alá.
Kuplungszerkezetes kés esetén
Kés kup- lung *
Be Ki
1 Engedje el a biztonsági kengyelt (25).
2 A gázkart állítsa helyzetbe (20/2).
→ A motor leáll.
FIGYELMEZTETÉS!
Vágásveszély!
A késtengely a motor leállítása után még forog. A motor leállítása után ne nyúljon azonnal a gép alá.
Kerékmeghajtás (opció)
FIGYELEM!
A hajtást csak járó motornál kapcsolja be.
Kerékmeghajtás bekapcsolása
- A váltókart nyomja a felső rúdnak, és tartsa úgy (22) – a váltókar nem reteszelődik.
→ A kerékmeghajtás bekapcsol.
Kerékmeghajtás kikapcsolása
- Engedje el a váltókart (24).
⇒ A kerékmeghajtás kikapcsol.
Variátor hajtás (sebességvezérlés) (opcionális)
Variátor ha- jtás *
Gyors Lassú
A variátor hajtással a fünyíró menetsebessége fokozatmentesen állítható.
FIGYELEM!
A kart kizárólag járó motor mellett üzemeltesse. Motorhajtás nélküli bekapcsolás esetén károsodhat a meghajtási mechanizmus.
- Nagyobb sebesség eléréshez a kart (23) húzza (23/2) irányba.
- Alacsonyabb sebesség eléréshez a kart (23) húzza (23/1) irányba.
A menetsebességet mindig az aktuális talaj- és gyepviszonyoknak megfelelően állítsa be.
KARBANTARTÁS ÉS ÁPOLÁS
FIGYELEM!
Sérülésveszély!
■ Minden karbantartó és állag-fenntartó munka előtt ki kell kapcsolni a motort, a gyújtógyertya csatlakozót pedig ki kell húzni az aljzat-ból!
Előfordulhat a motor továbbjárása. Kikapcsolás után győződjön meg arról, hogy leállt a motor!
A vágókésen végzett karbantartási és gondozási munkáknál mindig viseljen munkakesztyűt!
Húzzon szorosra minden anyát, csapszeget és csavart.
A készüléknek üzembiztos állapotban kell lennie.
Hagyja a motort lehúlni, mielőtt a gépet leál-lítja.
Rendszeresen ellenőrizze a fügyűjtő berendezést működés és kopás szempontjából.
A készüléket minden használat után tisztítsa meg.
A készülékre ne fröccsenjen víz, mert a belsejébe jutó víz üzemzavarhoz vezethet (gyújtásrendszer, karburátor).
Rendszeresen ellenőrizze, hogy nem sérült-e a vágókés.
A meghibásodott hangtompítót cserélje ki.
A fünyíró megdöntése
A motor gyártójától függően a következőket kell tenni:
a karburátort / levegőszűrőt húzza felfelé (26)
a gyújtógyertyát húzza felfelé (27)
Vegye figyelembe a motor gyártójának kezelési útmutatóját!
Vágókés élezése / cseréje
A tompa vagy sérült vágókéseket csak szervizben vagy hivatalos márkaszervizben éleztesse / cseréltesse ki.
Az újra megélezett vágókéseket ki kell egyensúlyozni.
FIGYELEM!
A kiegyensúlyozatlan kés erős vibrációhoz vezet, és a fűnyíró sérüléséhez vezet.
Indítóakkumulátor feltöltése (opció)
Az indítóakkumulátor karbantartásmentes, és normal esetben a fünyíró tölti. Különleges esetekben az akkumulátort a kezelőnek kell feltöltenie:
A fünyíró első üzembe helyezése előtt.
Lemerülés, téli szünet vagy hosszabb állásidő (> 6 hónap) esetén.
Töltés:
1 A töltöt vegye ki az akkumulátortartóból.
2 Az akkumulátor kábelét válassza le a motor kábeléről (28).
3 Az akkumulátor kábelét kösse össze a töltő kábelével (29).
4 Csatlakoztassa a töltőkészüléket a táphálózathoz. A táphálózat feszültségének meg kell egyeznie a töltőkészülék üzemi feszültségével.
A töltési idő kb. 36 óra. Csak a készülékhez kapott eredeti töltőt használja.
FIGYELEM!
Az indító akkumulátorát kizárólag száraz, jól szellőző helyiségben töltse fel!
Töltés közben ne helyezze üzembe a fünyírót!
A motor ápolása
A motorolaj cseréje
1 Az olaj felfogásához helyezzen egy erre alkalmas tartályt a motor alá.
2 Az olajat hagyja az olajbetöltő nyíláson ke-resztül teljesen kifolyni, vagy szivattyúzza ki.
A használt motorolajat környezetbarát módon kell ártalmatlanítani!
Azt javasoljuk, hogy a fáradt olajat egy zárt tartályban, arra alkalmas leadóhe- lyen vagy ügyfélszolgálati ponton adja le.
Ne engedje a fáradt olajat:
a hulladék közé
csatornákba vagy lefolyókba
a földre
Légszűrő cseréje
■ Vegye figyelembe a motor gyártójának javaslatait.
Gyújtógyertya cseréje
■ Vegye figyelembe a motor gyártójának javaslatait.
Kerékmeghajtás (opció)
A bowden beállítása
Ha járó motor mellett a kerékmeghajtás már nem kapcsol ki vagy be, be kell állítani a megfelelő bowden hosszát.
FIGYELEM!
Sérülésveszély!
A bowdent kikapcsolt motor mellett állítsa be.
- Az állítóelemet forgassa a nyíl irányába (30).
- A beállítás ellenőrzéséhez indítsa be a motort, majd kapcsolja be a kerékmeghajtást.
- Ha a kerékmeghajtás még mindig nem működik, szállítsa a fűnyírót szervizbe vagy hivatalos szakszervizbe.
Hajtókerék olajozása
A hajtómű-tengelyen lévő hajtókereket idön-ként kenőolajjal kell kenni.
A kerékmeghajtás hajtóműve nem igényel karbantartást.
TÁROLÁS
FIGYELEM!
Robbanásveszély!
A berendezést ne tárolja nyílt láng vagy hőforrás közelében!
Hagyja lehülni a motort.
Helytakarékossági célból hajtsa le a felső ru-dat.
A készüléket száraz állapotban, gyermekektől és illetéktelen személyektől távol tárolja.
Az indító akkumulátorát fagymentes helyen tárolja.
Az indító akkumulátorát időnként töltse fel.
Ürítse ki az üzemanyagtartályt.
Húzza le a gyertyapipát
JAVÍTÁS
A javításokat csak szervizek vagy hivatalos márkaszervizek végezhetik.
HULLADÉKKEZELÉS
A használaton kívüli berendezéseket, elemeket és akkumulátorokat ne helyezze a háztartási hulladék közé!
A csomagolás, a gép és a tartozékok újrahasznosítható anyagokból készültek, ezért ennek megfelelően kell elvégezni a hulladékkezelésüket.
SEGÍTSÉG ÜZEMZAVAROK ESETÉN
FIGYELEM!
A kést és a motor hajtótengelyét tilos egy síkba állítani!
| Üzemzavar Megoldás | |
| A motor nem indul be Benzin betöltése | ■ Állítsa a gázkart „Start” helyzetbe■ Kapcsolja be a szívatót■ A motorkapcsoló kengyelt nyomja a felső rúdnak■ Ellenőrizze a gyújtógyertyákat, szükség esetén cserélje őket■ Tisztítsa meg a légszűrőt■ Forgassa meg szabadon a vágókést■ Töltse fel az indító akkumulátort■ Már lenyírt felületen indítsa be |
| A motor teljesítménye csökken. | ■ -Állítsa be a helyes vágási magasságot■ Élezze meg / cserélje ki a vágókést■ Tisztítsa meg a kidobócsatornát/burkolatot■ Tisztítsa meg a légszűrőt■ Csökkentse az üzemi sebességet |
| Egyenetlen vágás Élezze meg | ■ cserélje ki a vágókést■ Állítsa be a helyes vágási magasságot |
| A fügyűjtő doboz nem meg-felelően telik | ■ Állítsa be a helyes vágási magasságot■ Hagyja megszáradni a füvet■ Élezze meg / cserélje ki a vágókést■ Tisztítsa meg a fügyűjtő doboz rácsozatát■ Tisztítsa meg a kidobócsatornát/burkolatot |
| Nem működik a kerékmeg-hajtás | ■ Állítsa be a bowdent■ A hajtószíj hibás■ Keressen fel egy hivatalos szervizmühelyt■ Szennyeződés a kerékmeghajtásban, az ékszíjon és a hajtómüben■ A szabadonfutó kereket (hajtókerék a hajtótengelyen) kenje meg kenőolajjal |
| A kerekek bekapcsolt meg-hajtásnál nem forognak | ■ Húzza meg a kerékcsavarokat■ A kerékagy hibás■ A hajtószíj hibás■ Keressen fel egy hivatalos szervizmühelyt |
| A készülék szokatlanul erő-sen rázkódik | ■ Ellenőrizze a vágókést |
Forduljon ügyfélszolgálatunkhoz, ha olyan hibát észlel, amely nem szerepel a fenti táblázatban, vagy amelyet nem tud megszüntetni.
Szakszerű felülvizsgálat szükséges:
■ akadályba ütközés után
■ a motor hirtelen leállása esetén
a hajtás sérülésekor
- meghibásodott ékszíjnál
elhajlott kés esetén
■ elhajlott motortengely esetén
EK MEGFELELŐSÉGI NYILATKOZAT
■ lásd összeszerelési útmutató
GARANCIA
A berendezés esetleges anyag- és gyártási hibáinak kiküszöbölése javítással vagy alkatrészcszerével történik a törvényben előírt jótállási időn belül. A jótállás lejáratának határidejét azon ország jogrendszere határozza meg, ahol berendezést megvásárolták.
A garancia kizárólag akkor érvényes, ha:
betartja az ebben a kezelési útmutatóban leírtakat,
szakszerüen használja a berendezést,
■ csak eredeti pótalkatrészeket használ.
A garancia nem érvényes:
önkényes szerelési próbálkozások,
önkényes müszaki módosítások,
- nem rendeltetésszerű használat esetén.
A garancia nem vonatkozik:
a használatból eredő festékhibákra,
a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be annak keretezve [xxx xxx (x)]
belső égésű motorokra (ezekre a mindenkori motorgyártó cég garanciára vonatkozó rendelkezése érvényes).
A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bizonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.
