HASZNÁLATI ÚTMUTATÓ FZ6-N (2007) YAMAHA

kijelentjük, hogy a termékünk:

a felszerelés típusa: INDÍTÁSGÁTLÓ

típusszám: 5SL-00

megfelel az alábbi normá(k)nak vagy dokumentumoknak:

R&TTE direktiva(1999/5/EC)

EN300 330-2 v1.1.1(2001-6), EN60950(2001)

Két- és háromkerekű motoros jármüvekre vonatkozó direktíva (97/24/EC: 8. fejezet, EMC)

A kiállítás helye: Shizuoka, Japán

A kiállítás dátuma: 2002. aug. 1.

Változtatások jegyzéke
Szám	Tartalom	Dátum
1	A kapcsolattartó személy megváltoztatása és a típusjelölés beépítése.		2005. jún. 9.
2	Az EN60950 norma frissítése EN60950-1 számúra 2006. feb. 27.

27/Feb/2006

A minőségbiztosítási osztály igazgatója

A képviselő neve és aláírása

MORIC CO., LTD.

1450-6 Mori-machi Shuchi-gun Shizuoka 437-0292 JAPAN Telephone -81-538-85-0757 Facsimile -81-538-85-0456

Üdvözöljük a Yamaha motorkerékpárok világában!

Mint egy FZ6-N tulajdonosa, Ön is élvezheti a legújabb technológiának és a Yamaha csúcsminőségű termékek tervezésében és gyártásában szerzett rendkívül nagy tapasztalatának előnyeit, mely a megbízhatóságnak köszönhetően jó hírnevet szerzett a gyárnak.

Kérjük, olvassa el ezt az útmutatót figyelmesen, hogy élvezhesse az FZ6-N minden előnyét. A kezelési útmutató nemcsak a motorkerékpár használatáról, karbantartásáról és ellenőrzéséről ad felvilágosítást, hanem arról is, hogyan kerülheti el saját és mások sérüléseit.

Az útmutatóban található tanácsok segítségével a lehető legjobb állapotban tarthatja motorkerékpárját. Ha bármilyen további kérdése lenne, keresse fel Yamaha-márkakereskedőjét.

Biztonságos és élvezetes motorozást kíván Önnek a Yamaha csapata. Ne feledje, mindig a biztonság legyen az első!

FONTOS INFORMÁCIÓK A KEZELÉSI ÚTMUTATÓBAN

YAU10151

A különösen fontos információk a következő módon kiemelve olvashatók:

	A biztonsági figyelmeztető szimbólum a következő jelentésekkel bír: FIGYELEM! LEGYEN ÓVATOS! A BIZTONSÁGÁRÓL VAN SZÓ!
	Ha elmulasztja betartani a VIGYÁZAT felirat alatt olvasottakat, az a vezető, a közelben álló, vagy a motorkerékpár javítását, ellenőrzését végző személy sérüléséhez, akár halálához vezethet..
FIGYELEM:	A FIGYELEM felirat alatt olvasottak betartásával elkerülhetők a motorkerékpár sérülései.
MEGJEGYZÉS:	A MEGJEGYZÉS felirat alatt a folyamatok megértését és megkönnyítését segítő információk olvashatók.

MEGJEGYZÉS:

• Ezt az útmutatót a motorkerékpár tartozékának kell tekinteni, és a motorkerékpár eladása esetén át kell adni az új tulajdonosnak.
• A Yamaha cég folyamatosan fejleszti termékeinek megjelenését és minőségét. Ezért, bár ez az útmutató a nyomtatás idején elérhető legfrissebb információkat tartalmazza, elképzelhető, hogy különbségek találhatók az itt leírtak és az Ön motorkerékpárja között. Ha az útmutatóval kapcsolatban bármilyen kérdése lenne, keresse fel valamelyik Yamahamárkakereskedőt.

YWA10030

VIGYÁZAT

A MOTORKERÉKPÁR HASZNÁLATA ELÖTT OLVASSA VÉGIG FIGYELMESEN EZT AZ KÉZIKÖNYVET.

*A termékek és a műszaki adatok értesítés nélküli megváltoztatásának joga fenntartva.

FONTOS INFORMÁCIÓK A KEZELÉSI ÚTMUTATÓBAN

YAU10200

FZ6-N

KEZELESI ÚTMUTATO

©2006, Yamaha Motor Co., Ltd.

első kiadás, 2006. július

Minden jog fenntartva.

írásos beleegyezése nélkül

mindennemű sokszorosítás és

felhasználás tilos.

Hollandiában nyomtatva.

TARTALOMJEGYZÉK

BIZTONSÁGI INFORMÁCIÓK ..... 1-1

LEÍRÁS 2-1

Bal oldali nézet 2-1

Jobb oldali nézet 2-2

Kezelőszervek.... 2-3

MÜSZEREK ÉS KEZELŐSZERVEK... 3-1

Indításgátló 3-1

Gyújtáskapcsoló/kormányzár ...... 3-2

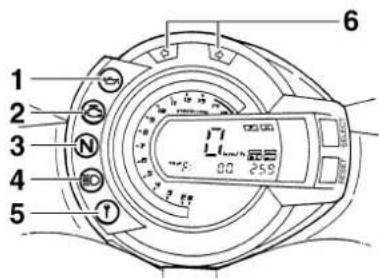

Visszajelző és figyelmeztető lámpák 3-3

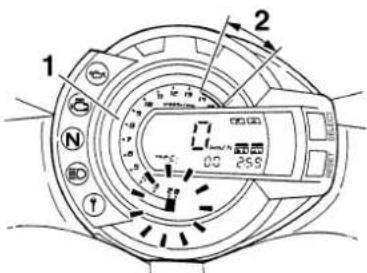

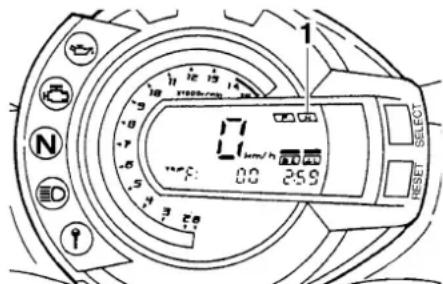

LCD-szegmenses fordulatszámmérő 3-5

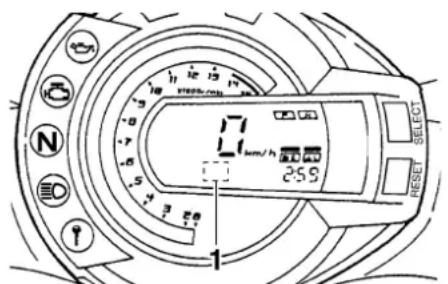

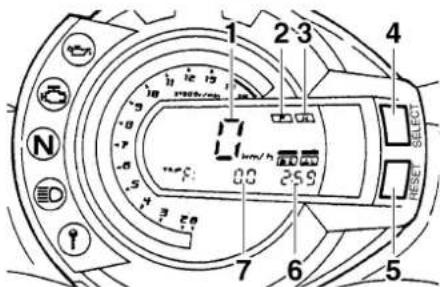

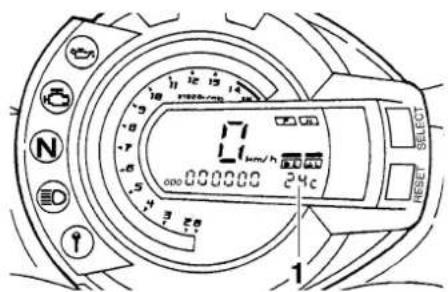

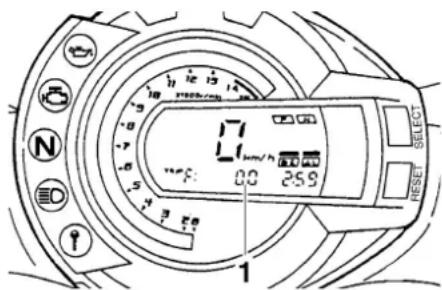

Többfunkciós kijelző 3-5

Riasztó (külön megvásárolható) ..... 3-9

A kormányon elhelyezett kapcsolók 3-10

Kuplungkar 3-11

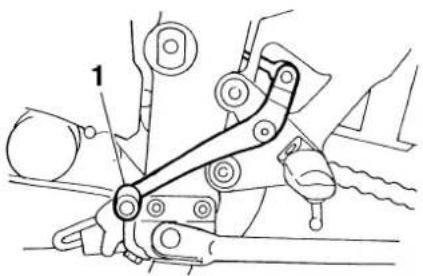

Sebességváltó pedál 3-11

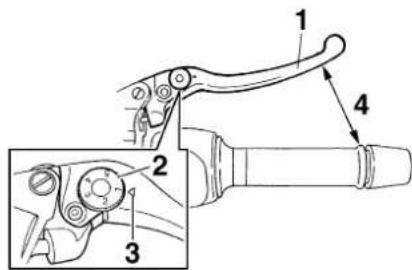

Fékkar 3-12

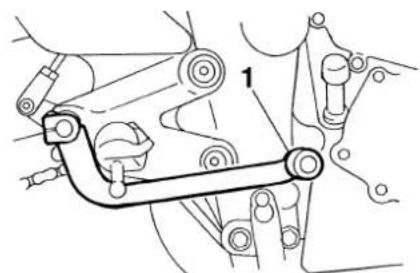

Fékpedál 3-12

Tanksapka 3-12

Üzemanyag 3-13

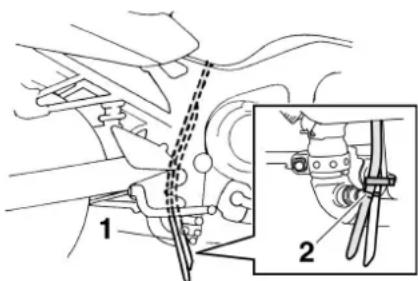

Az üzemanyagtartály szellőző tömlője 3-14

Katalizátor 3-14

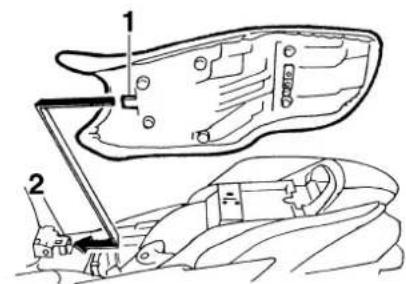

Ülés 3-15

Bukósisak tartó 3-15

Tárolórekesz 3-16

A hátsó lengéscsillapító beállítása 3-16

Oldaltámasz 3-17

Gyújtásmegszakító rendszer ...... 3-18

HASZNÁLAT ELŐTTI

ELLENÖRZÉSEK...... 4-1

Használat előtti ellenőrzési lista ..... 4-2

A MOTÓRKERÉKPÁR

HASZNÁLATA.... 5-1

A motor beindítása 5-1

Sebességváltás 5-2

Ötletek az üzemanyag-fogyasztás csökkentésére 5-3

A motor bejáratása 5-3

Parkolás 5-4

IDŐSZAKOS KARBANTARTÁS ÉS

KISEBB JAVÍTÁSOK 6-1

Szerszámkészlet 6-1

Időszakos karbantartási és kenési táblázat 6-2

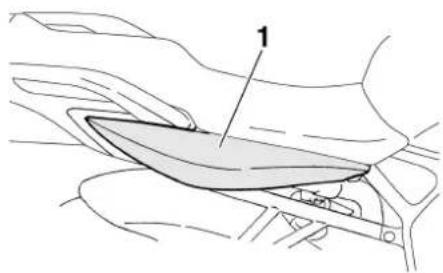

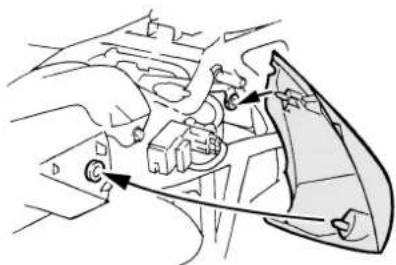

A burkolat le- és felszerelése ...... 6-6

A gyújtógyertyák ellenőrzése ...... 6-6

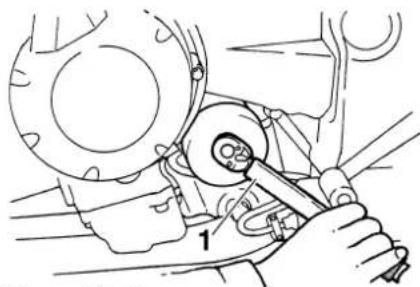

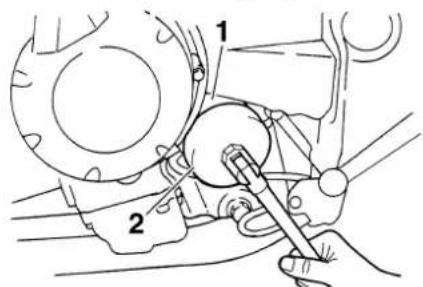

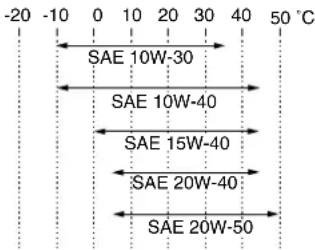

Motorolaj és olajszürő 6-7

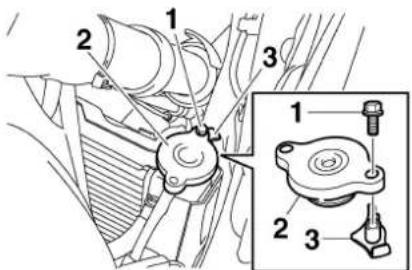

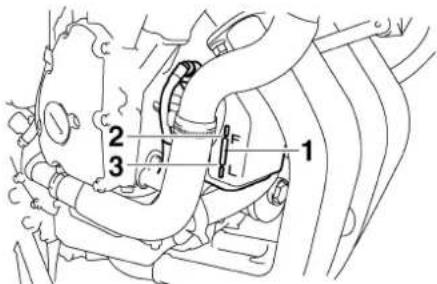

Hűtőfolyadék 6-10

A levegőszűrő-betét cseréje ...... 6-13

A motor alapjárati fordulatszámának beállítása 6-15

A gázbowden holtjátékának beállítása 6-15

Szelephézag 6-16

Gumiabroncsok 6-16

Öntött kerekek 6-19

A kuplungkar holtjátékának beállítása 6-19

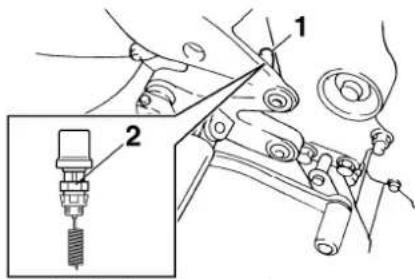

Hátsó féklámpa-kapcsoló ...... 6-20

Az első és hátsó fékbetétek ellenőrzése 6-20

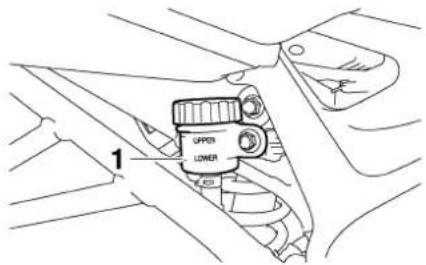

A fékfolyadék szintjének ellenőrzése 6-21

A fékfolyadék cseréje 6-22

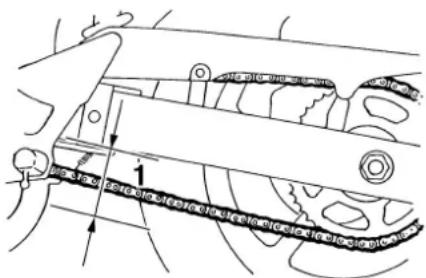

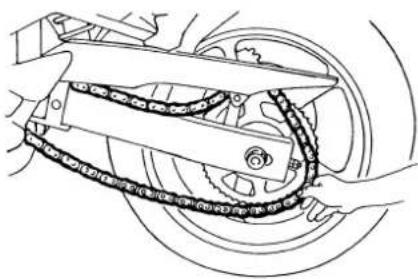

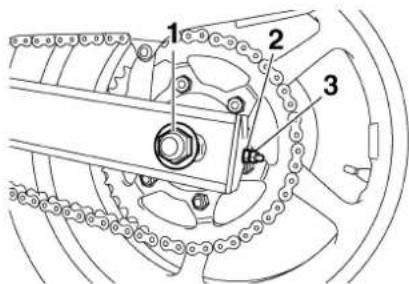

A meghajtólánc feszessége ...... 6-22

A meghajtólánc tisztítása és kenése 6-23

A bowdenek ellenőrzése és kenése .... 6-24

A gázmarkolat és a gázbowden ellenőrzése, kenése ...... 6-24

A fék- és sebességváltó pedálok ellenőrzése, kenése .... 6-25

A fék- és kuplungkarok ellenőrzése, kenése 6-25

Az oldaltámasz ellenőrzése és kenése .... 6-26

A lengőkar tengelyeinek kenése ... 6-26

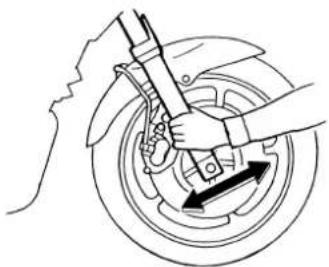

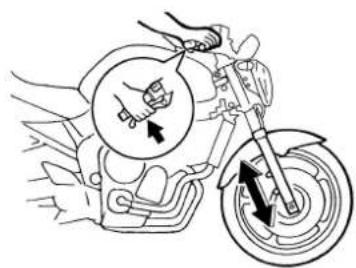

Az első villa ellenőrzése ...... 6-27

A kormányzás vizsgálata ...... 6-27

A kerékcsapágyak ellenőrzése ..... 6-28

Akkumulátor 6-28

TARTALOMJEGYZÉK

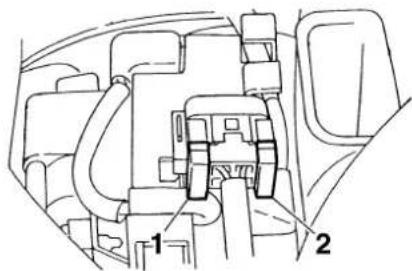

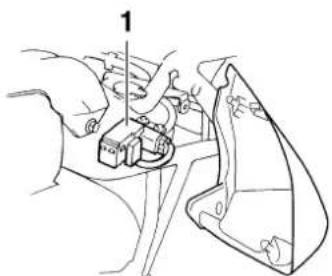

Biztosítékcsere 6-30

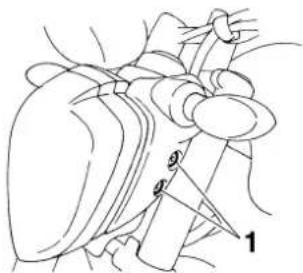

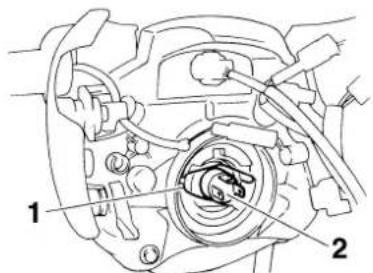

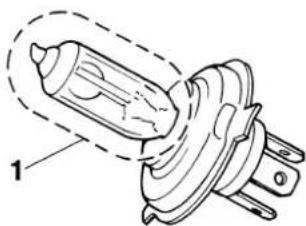

Izzócsere a fényszóróban 6-31

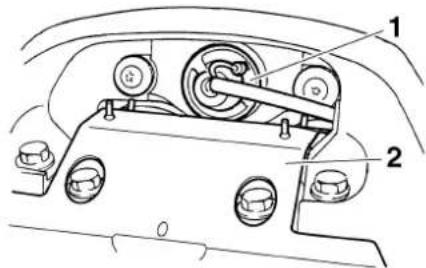

Izzócsere a hátsó/féklámpában .... 6-32

Izzócsere az irányjelzőben 6-33

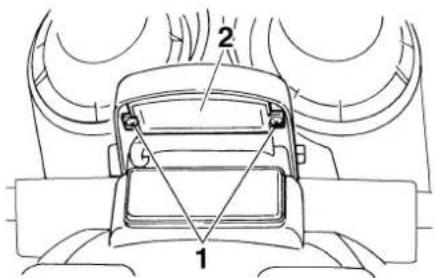

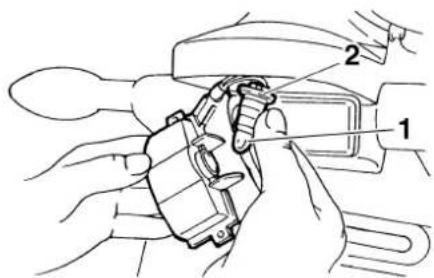

Izzócsere a rendszám-megvilágító lámpában 6-33

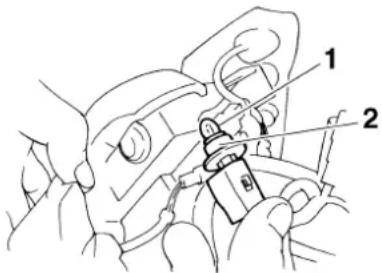

Izzócsere a helyzetjelzőben ..... 6-34

A motorkerékpár megtámasztása . 6-34

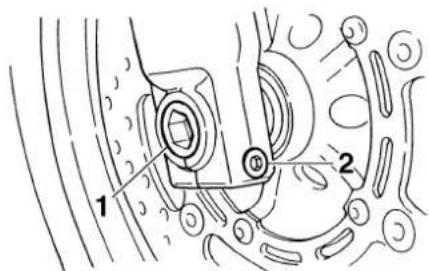

Első kerék 6-35

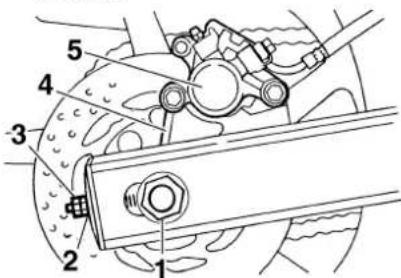

Hátsó kerék 6-36

Hibakeresés 6-38

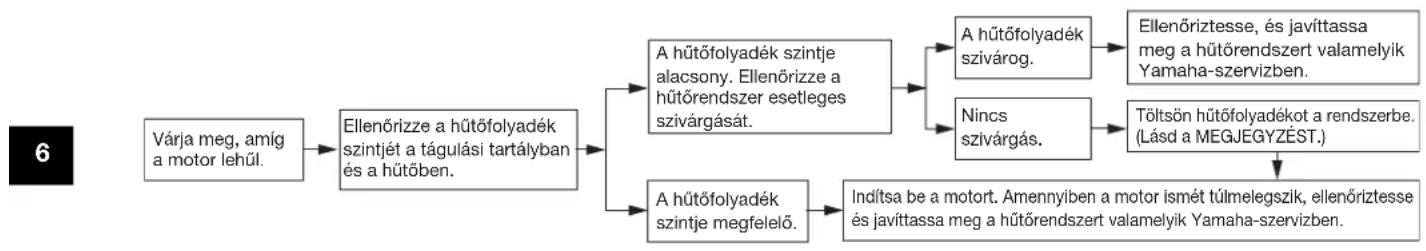

Hibakereső táblázat 6-39

TISZTÍTÁS ÉS TÁROLÁS.... 7-1

Figyelmeztetés a matt festékkel bevont részek ápolására ...... 7-1

Ápolás 7-1

Tárolás 7-3

MÜSZAKI ADATÓK 8-1

A MOTORKERÉKPÁR

AZONOSÍTÁSA....9-1

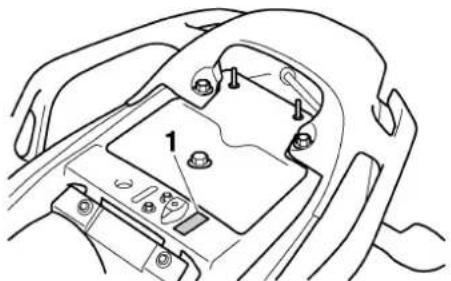

Azonosító számok 9-1

BIZTONSÁGI INFORMÁCIÓK

YAU10281

A MOTORKERÉKPÁROK EGY NYOMON HALADÓ JÁRMÜVEK. BIZTONSÁGOS HASZNÁLATUKHOZ A MOTOROZÁSI TECHNIKÁK MEGFELELŐ ISMERETE, VALAMINT MOTOROZÁSI TAPASZTALAT SZÜKSÉGES. A MOTORERÉKPÁR VEZETŐJÉNEK AZ ALÁBBI KÖVETELMÉNYEKEL KELL TISZTÁBAN LENNIE.

●MEGFELELŐ FORRÁSOKBÓL ÁTFOGÓ ISMERETEKET KELL SZEREZNIE A MOTOROZÁS MINDEN ASPEKTUSÁRÓL.
- TANULMÁNYOZNIA KELL A KEZELÉSI ÚTMUTATÓBAN SZEREPLŐ FIGYELMEZTETÉSEKET ÉS KARBANTARTÁSI UTASÍTÁSOKAT.
●HIVATALOS TANFOLYAMON EL KELL SAJÁTÍTANIA A HELYES ÉS BIZTONSÁGOS MOTOROZÁSI TECHNIKÁKAT.
●AMENNYIBEN A JÁRMÜ MÜSZAKI ÁLLAPOTA SZÜKSÉGESSÉ TESZI, EL KELL VÉGEZTETNIE A

KEZELÉSI ÚTMUTATÓBAN SZEREPLÓ KARBANTARTÁSI MÜVELETEKET.

Biztonságos motorozás

• Használat előtt mindig ellenőrizze a járművet. Az alapos ellenőrzés megelőzheti a baleseteket.
• Ezt a motorkerékpárt egy vezető és egy utas számára tervezték.
  ●A gépjárművek és motorkerékpárok közötti balesetek nagy része azért következik be, mert az autó vezetője a forgalomban nem veszi észre a motorost. Számos balesetet okoztak már azok az autóvezetők, akik nem látták a motorkerékpárt. Ezeket a baleseteket igen jó eséllyel elkerülheti, ha úgy motorozik, hogy az autósok jól láthassák.

Ezért:

• viseljen feltűnő színű felsőruházatot;
- fokozott figyelemmel közelítsen az útkereszteződésekhez, és elővigyázattal hajtson át rajtuk, mert ezek azok a helyek, ahol a legtöbb motoros baleset történik;

• úgy motorozzon, hogy az autósok jól láthassák; ne tartózkodjon a másik járművezető látómezőjének holtterében.
  ●Sok balesetet szenvednek a gyakorlatlan vezetők. Számos esetben olyan vezetőket ér baleset, akiknek még motorkerékpár-vezetői engedélyük sincs.
• Legyen érvényes jogosítványa, és a motorkerékpárt csak olyan személynek adja kölcsön, aki rendelkezik motorkerékpárvezetői engedéllyel.
• Legyen tisztában a képességeivel és a korlátaival. Ha ezeknek megfelelően motorozik, könnyebben elkerülheti a baleseteket.
• Ajánlatos forgalommentes helyen motorozni mindaddig, amíg teljes mértékben meg nem szokja a motorkerékpárt és annak kezelését.

●Sok baleset a motoros hibájából következik be. Tipikus hiba, hogy a motoros a TÚL NAGY SEBESSÉG vagy a túl kis bedőlés miatt túlságosan nagy ívben kanyarodik.

- Mindig az útviszonyoknak és a forgalomnak megfelelő sebességgel haladjon, és ne lépje túl a megengedett sebességet.

- Kanyarodási és sávváltási szándékát mindig jelezze. Ügyeljen rá, hogy a többi közlekedő jól láthassa.

●A vezető és az utas testtartása fontos a jármű megfelelő irányíthatósága szempontjából.

- Ennek érdekében a vezető mindkét lába legyen a vezető számára kialakított lábtartón, mindkét keze a kormányon.

- Az utas két kézzel kapaszkodjon a vezetőbe vagy az ülésre szerelt kapaszkodóba, mindkét lába legyen az utas számára kialakított lábtartón.

- Csak úgy szállítson utast, ha az mindkét lábával biztonságosan meg tud támaszkodni a lábtartón.

- Soha ne motorozzon alkohol vagy kábítószer hatása alatt.

- Ezt a motorkerékpárt közúti használatra tervezték, ne használja terepen.

Védőfelszerelés

A legtöbb végzetes motorbalesetben a halál oka fejsérülés. A fejsérülések megelőzése vagy enyhítése érdekében legfontosabb, hogy viseljen bukósisakot.

●Mindig a hatósági szervek által jóváhagyott bukósisakot viseljen.

- Viseljen arcvédőt vagy szemüveget. A szemébe fújó szél csökkentheti a látóképességet, így később veheti észre a veszélyt.

- A horzsolások, zúzott sebek elkerülése vagy enyhítése érdekében viseljen dzsekit, erős csizmát, nadrágot, kesztyűt stb.

●Soha ne viseljen laza ruházatot, mely beakadhat a kezelőszervekbe, a lábtartókba vagy a kerekekbe, s így sérülést, balesetet okozhat.

- Használat közben, illetve közvetlenül utána ne nyúljon a motorhoz vagy a kipufogóhoz. Ezek az alkatrészek igen forrók, és égési sérüléseket okozhatnak. Mindig olyan védőruházatot viseljen, mely takarja a karját, a lábát és a bokáját.

●A fenti óvintézkedések az utasra is vonatkoznak.

Változtatások a motorkerékpáron

A Yamaha által jóvá nem hagyott változtatások vagy az eredeti felszerelések eltávolítása következtében a motorkerékpár biztonságossága csökkenhet, ami különböző sérülésekhez vezethet. Előfordulhat, hogy az átalakítás jogi akadályba is ütközik.

Csomagok szállítása és kiegészítők felszerelése

A csomagok és a kiegészítők hátrányosan befolyásolhatják a motorkerékpár stabilitását, valamint megváltoztathatják a súlyelosztást, ezáltal a jármű irányíthatóságát is. A balesetveszély elkerülése érdekében nagy körültekintéssel szállítson csomagokat, illetve szereljen fel kiegészítőket a motorkerékpárra. Óvatosan használjon olyan motorkerékpárt, amelyre kiegészítőket szereltek, illetve ha csomagokat szállít. Kiegészítők használatakor vagy csomagok szállításakor tartsa be az alábbi utasításokat:

BIZTONSÁGI INFORMÁCIÓK

Csomagok szállítása

A vezető, az utas, a csomagok és a kiegészítők együttes súlya nem haladhatja meg a motorkerékpár maximális terhelhetőségét.

Maximális terhelhetőség: 196 kg (432 lb)

A motorkerékpár terhelésekor ügyeljen a következőkre:

●A lehető legkisebb súlyú csomaggal és kiegészítővel terhelje a motorkerékpárt, és ezek a lehető legközelebb legyenek a járműhöz. A kiegyensúlyozatlanság és az instabilitás elkerülése érdekében ügyeljen rá, hogy a csomagokat egyenletesen ossza el a motorkerékpár két oldala között.
●Ha a csomag megcsúszik, hirtelen megváltozhat a motorkerékpár egyensúlya. Motorozás előtt ellenőrizze, hogy megfelelően rögzítette-e a kiegészítőket és a csomagokat a járműhöz. Gyakran ellenőrizze a kiegészítők és a csomagok rögzítését.

- Soha ne rögzítsen nagy és nehéz tárgyakat a kormányhoz, az első villához vagy az első sárvédőhöz. Az ilyen helyekre rögzített tárgyak (pl. sátor, hálózsák, hátizsák) bizonytalanná tehetik a kormányzást, és lassíthatják a kormányzási reakciót.

Kiegészítők

Az eredeti Yamaha-kiegészítőket kifejezetten ehhez a motorkerékpárhoz tervezték. Mivel a Yamaha cégnek nem áll módjában tesztelni a kereskedelemben kapható, más gyártótól származó kiegészítőket, a tulajdonos felelőssége ezek közül a megfelelő eszközök kiválasztása, felszerelése és használata. A kiegészítők kiválasztását és felszerelését nagy körültekintéssel végezze.

A felszerelések rögzítésénél ügyeljen az alábbiakra, valamint vegye figyelembe a "Csomagok szállítása" pontban leírtakat is.

●Soha ne szereljen fel olyan kiegészítőket és ne szállítson olyan terheket, amelyek rontják a motorkerékpár teljesítményét. Használat előtt vizsgálja meg a kiegészítőt, és győződjön meg róla, hogy az semmilyen módon nem

csökkenti a hasmagasságot, valamint kanyarodás közben a jármű földtől mért távolságát, továbbá nem korlátozza a rugóutat, a kormányzási szöget vagy bármely kezelőszerv mozgását, és nem takar el világító- vagy fényvisszaverő berendezést.

• A kormányra vagy az első villára rögzített kiegészítők az egyenlötlen súlyelosztás vagy a légellenállás megváltozása miatt instabilitást okozhatnak. Ha mégis a kormányra vagy az első villára szerel fel kiegészítőt, minél kevesebb és a lehető legkönnyebb kiegészítőket válassza.
• A nagy méretű kiegészítők légellenállása jelentősen befolyásolhatja a motorkerékpár stabilitását. A szél megpróbálhatja felemelni a motorkerékpárt, vagy oldalszél esetén instabillá válhat a jármű. Ezek a kiegészítők nagy járművek előzésekor is problémát okozhatnak, illetve amikor nagyobb méretű jármű előzi meg a motorkerékpárt.

- Bizonyos megváltoztathatják a vezető testhelyzetét. Ez csökkenti mozgásának szabadságát, így korlátozhatja a jármű irányíthatóságát, ezért az ilyen kiegészítők felszerelése nem javasolt.

- Elektromos kiegészítők felszerelését körültekintéssel végezze. Ha az elektromos kiegészítő energiafelvétele meghaladja a motorkerékpár elektromos rendszerének kapacitását, elektromos hiba léphet fel, aminek hatására a motor leállhat vagy a világítás megszűnhet.

Benzin és kipufogógáz

●A BENZIN RENDKÍVÜL TÜZVESZÉLYES:

• Tankolás előtt mindig állítsa le a motort.
• Ügyeljen arra, hogy tankolás közben ne folyjon benzin a motorra vagy a kipufogóra.
• Soha ne tankoljon dohányzás közben vagy nyílt láng közelében.

kiegoszók ne indítsa be, és ne járassa a motort zárt térben. A kipufogógázok mérgezőek, és rövid időn belül eszméletvesztést, majd halált okoznak. A motort mindig jól szellőző helyen járassa.

●Mielőtt örizetlenül hagyja a motorkerékpárt, mindig állítsa le a motort, és vegye ki a kulcsot a gyújtáskapcsolóból. Parkoláskor ügyeljen a következőkre:

• a motor és a kipufogó forró, ezért olyan helyen parkoljon, ahol a gyalogosok vagy a gyerekek valószínűleg nem érnek a forró részekhez;
• ne parkoljon lejtön vagy puha talajon, mert a motorkerékpár feldölhet;
• ne parkoljon gyújtó hatású hőforrás (pl. fűtőtest, nyílt láng stb.) közelében, mert a motorkerékpár tüzet foghat.

●Ha a motorkerékpárt másik járműben szállítja, tartsa függőlegesen. Ha a motorkerékpár ferdén áll szállítás közben, az üzemanyagtartályból kifolyhat a benzin.

●Ha véletlenül benzint nyelt, nagy mennyiségű benzingőzt lélegzett be vagy benzin került a szemébe, forduljon azonnal orvoshoz. Ha benzin folyt a börére vagy a ruházatára, azonnal mossa le szappanos vízzel, és öltözzön át.

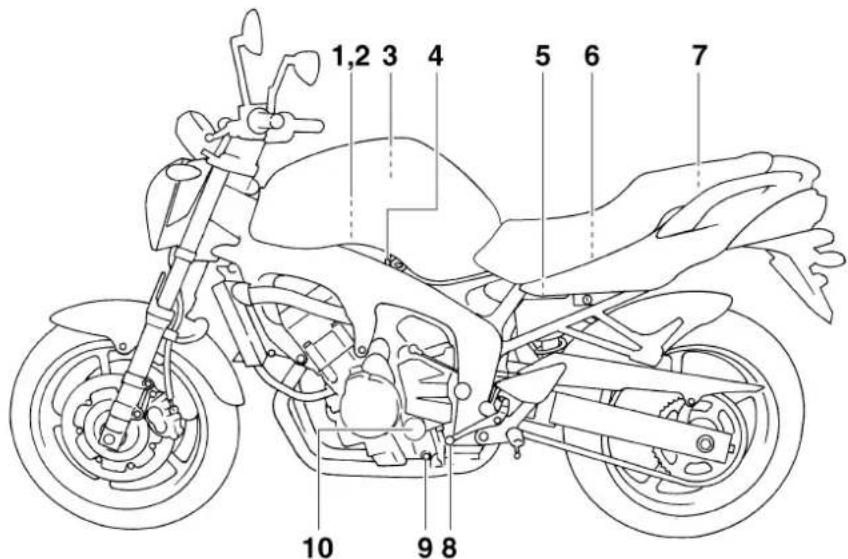

Bal oldali nézet

YAU10410

1,2 3 4 5 6 7 10 9 8

1. Főbiztosíték (6-30. oldal)

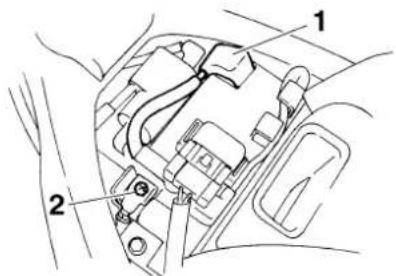

2. Akkumulátor (6-28. oldal)
3. Levegőszűrő (6-13. oldal)
4. Alapjárat-beállító csavar (6-15. oldal)
5. A lengéscsillapító rugójának előfeszítettségét állító gyűrű (3-16. oldal)
6. Szerszámkészlet (6-1. oldal)
7. Tárolórekesz (3-16. oldal)

8. Sebességváltó pedál (3-11. oldal)

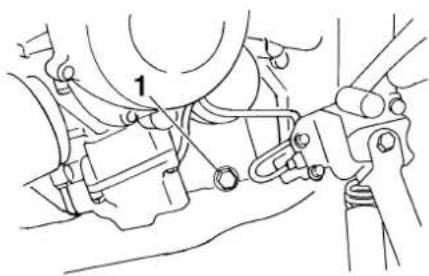

9. Motorolaj-leeresztő csavar (6-7. oldal)

10. Motorolaj szürö (6-7. oldal)

Jobb oldali nézet

YAU10420

1. Biztosítékdoboz (6-30. oldal)
2. Hátsó fékfolyadék-tartály (6-21. oldal)
3. A motorolaj-betöltőnyílás zárósapkája (6-7. oldal)
4. Első fékfolyadék-tartály (6-21. oldal)
5. Hütösapka (6-10. oldal)
6. Hütöfolyadék-tartály (6-10. oldal)

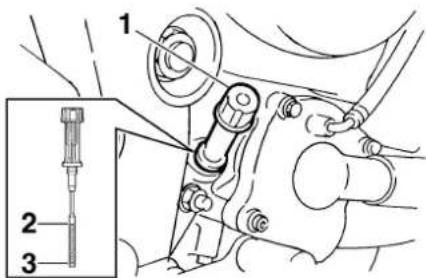

7. Nívópálca (6-7. oldal)
8. Fékpedál (3-12. oldal)

Kezelőszervek

YAU10430

1 2 3 4 5 6 7 8

1. Kuplungkar (3-11. oldal)
2. Bal oldali kormánykapcsolók (3-10. oldal)
3. LCD-szegmenses fordulatszámmérő (3-5. oldal)
4. Többfunkciós kijelző (3-5. oldal)
5. Jobb oldali kormánykapcsolók (3-10. oldal)
6. Fékkar (3-12. oldal)
   7.Gázmarkolat (6-15. oldal)
7. Gyújtáskapcsoló/kormányzár (3-2. oldal)

Indításgátló

YAU10972

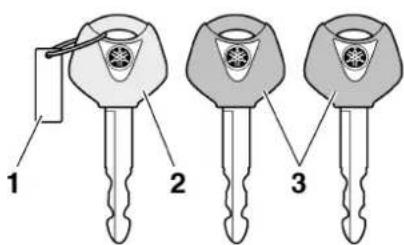

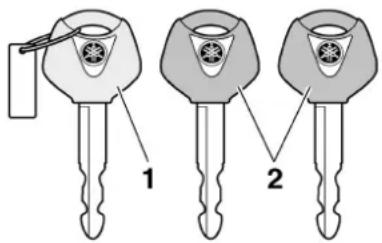

1 2

1. Regisztrációs kulcs (piros színű fejjel)
2. Hagyományos kulcsok (fekete színű fejjel)

Ezt a modellt indításgátló rendszerrel látták el, mely a kulcsokon lévő regisztrációs kódok segítségével meggátolja, hogy eltulajdoníthassák a motorkerékpárt. A rendszer elemei a következők:

• egy regisztrációs kulcs (piros színű fejjel),
• két hagyományos kulcs (fekete színű fejjel), melyek új azonosító számmal láthatók el,
• jeladó (a regisztrációs kulcsba beépítve),
  ●indításgátló egység,
  ●elektronikus vezérlőegység (ECU),

- az indításgátló rendszer jelzőfénye. (Lásd a(z) 3-3. oldalt.)

A regisztrációs (piros fejű) kulcs segítségével regisztrálhatók a hagyományos kulcsok azonosítói. Mivel a regisztrációs folyamat bonyolult, ha erre kerülne sor, a motorkerékpárt a három kulccsal együtt vigye el valamelyik Yamaha-szervizbe. A motorkerékpárhoz ne a piros fejű kulcsot használja. Azt csak a hagyományos kulcsok regisztrálásához szabad használni. A motorkerékpár indításához mindig a hagyományos (fekete fejű) kulcsokat használja.

YCA11820

FIGYELEM:

- ÜGYELJEN RÁ, HOGY NE VESZÍTSE EL A REGISZTRÁCIÓS KULCSOT! AMENNYIBEN EZ MÉGIS BEKÖVETKEZNE, KERESSE FEL A MOTORKERÉKPÁR ELADÓJÁT! A regisztrációs kulcs elvesztése esetén a hagyományos kulcsokat nem lehet új azonosítószámmal ellátni. A hagyományos kulcsokkal ezután is elindítható a motor, azonban ha később regisztrációra lesz szükség (pl. ha új kulcsot csináltat vagy ha mindegyik kulcs

elveszne), ki kell cseréltetnie az egész indításgátló rendszert. Ezért ajánlatos a hagyományos kulcsokat használni, és a regisztrációs kulcsot biztonságos helyen tartani.

●Ne merítse vízbe a kulcsokat.
●A kulcsokat ne tegye ki magas hőmérsékleteknek.
●Ne helyezze a kulcsokat erős mágneses tér (pl. hangszórók) közelébe.
●Ne tegyen nehéz tárgyakat a kulcsokra.
●Ne reszelje meg a kulcsokat, és ne változtassa meg alakjukat.
●Ne szerelje szét a kulcsok műanyag részét.
●Ne tegyen két indításgátlós kulcsot egyazon kulcstartóra.
●A regisztrációs kulcs mellé ne tegyen más indításgátlós kulcsokat.
-Ne közelítsen más indításgátlós kulccsal a gyújtáskapcsolóhoz, mert ez interferenciát okozhat.

MÜSZEREK ÉS KEZELÖSZERVEK

YAU10471

Gyújtáskapcsoló/kormányzár

OFF ON OFF P≤ IGN/T/ON LOCK

A gyújtáskapcsoló vezérli a gyújtást és a világító-berendezéseket, továbbá ez működteti a kormányzárat is.

MEGJEGYZÉS:

Mindennapos használathoz mindig a hagyományos (fekete fejű) kulcsok egyikét használja. A regisztrációs (piros fejű) kulcsot tartsa biztonságos helyen, és csak regisztrációhoz használja, így nehezebben veszítheti el.

YAU38530

BEKAPCSOLT (ON) ÁLLAPOT

Ebben a helyzetben az áramkörök feszültség alá kerülnek, a műszermegvilágító lámpa, a hátsó lámpa, a rendszám-megvilágító lámpa, valamint a helyzetjelző lámpa felgyullad és a motor indíthatóvá válik. A kulcsot ebben a helyzetben nem lehet kihúzni a gyújtáskapcsolóból.

MEGJEGYZÉS:

A fényszórók automatikusan felgyulladnak, amikor a motor beindul, és égve maradnak, amíg a gyújtáskapcsolót "OFF" állásba nem fordítja, még akkor is, ha a motor leáll.

YAU10660

KIKAPCSOLT (OFF) ÁLLAPOT

Az elektromos rendszer kikapcsolt állapotban van. A kulcs kivehető.

YAU10680

ZÁR (LOCK)

Ebben a helyzetben a kormány le van zárva, és az elektromos rendszer kikapcsolt állapotban van. A kulcs kivehető.

A kormány lezárása

1

1. Nyomja be a kulcsot.

2. Fordítsa el.

3. Fordítsa a kormányt teljesen balra.

4. Nyomja be a kulcsot a gyújtáskapcsoló "OFF" helyzetében, majd benyomva tartva fordítsa el a "LOCK" helyzetbe.
5. Vegye ki a kulcsot.

MÜSZEREK ÉS KEZELÖSZERVEK

A kormányzár feloldása

1

1. Nyomja be a kulcsot.
2. Fordítsa el.

Nyomja be a kulcsot a gyújtáskapcsolóba, majd benyomva tartva fordítsa el "OFF" helyzetbe.

YWA10060

VIGYÁZAT

Menet közben soha ne fordítsa a kulcsot "OFF" vagy "LOCK" helyzetbe, mert így kikapcsolhatja az elektromos rendszert, ami az irányíthatóság elvesztéséhez és balesethez vezethet. Feltétlenül álljon meg a motorkerékpárral, mielőtt a kulcsot "LOCK" vagy "OFF" helyzetbe fordítja.

YAU34341

p≤ (Parkolás)

A kormány le van zárva, a hátsó lámpa, a rendszám-megvilágító lámpa és a helyzetjelző lámpa világít. A vészvillogót és az irányjelzőket be lehet kapcsolni, azonban a többi elektromos rendszer ki van kapcsolva. A kulcs kivehető.

Ahhoz, hogy a kulcsot “p” állásba lehessen fordítani, a kormányt először le kell zárni.

YCA11020

FIGYELEM:

Ne használja a parkolóállást hosszabb ideig, mert az akkumulátor lemerülhet.

YAU11003

Visszajelző és figyelmeztető lámpák

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60

1. Az olajszint figyelmeztető lámpája "
2. Motorhibára figyelmeztető lámpa "
3. Üres fokozat visszajelző " 'N
4. A távolsági fény visszajelző lámpája " 3D
5. Az indításgátló visszajelző lámpája " "
6. Az irányjelzők visszajelző lámpái “ ”ás “ ”

YAU11030

Az irányjelzők visszajelző lámpái “” és “”

Ha az irányjelző-kapcsolót jobbra vagy balra tolja el, villogni kezd a megfelelő oldali visszajelző lámpa.

YAU11060

Üres fokozat visszajelző "N

Ez a lámpa akkor világít, ha a váltó üres fokozatban van.

MÜSZEREK ÉS KEZELÖSZERVEK

YAU11080

A távolsági fény visszajelző lámpája

“≡D”

Ez a visszajelző lámpa akkor világít, ha bekapcsolja a reflektort.

YAU11250

Az olajszint figyelmeztető lámpája

“

Ha az olajszint túl alacsony a motorban, világítani kezd ez a figyelmeztető lámpa. A figyelmeztető lámpa áramkörének ellenőrzéséhez állítsa a gyújtáskapcsolót "ON" helyzetbe.

Helyes működés esetén a lámpa néhány másodpercre felvillan, majd elalszik. Amennyiben mást tapasztal, ellenőriztesse az áramkört valamelyik Yamaha-szervizben.

MEGJEGYZÉS:

●A lámpa hirtelen gyorsításkor vagy lassításkor, illetve emelkedőn haladva is felvillanhat, még abban az esetben is, ha megfelelő az olajszint. Ez azonban nem hibajelenség.

●A modellt öndiagnosztizáló egységgel látták el, mely az olajszintet felügyelő áramkört ellenőrzi. Ha az áramkör hibás, a következő jeleket ismétli a rendszer

mindaddig, amíg a hibát ki nem javították: az olajszint figyelmeztető lámpája tízszer felvillan, majd kialszik 2.5 másodpercre. Amennyiben ezt tapasztalja, ellenőriztesse a járművét valamelyik Yamaha-szervizben.

YAU11530

Motorhibára figyelmeztető lámpa

“

Ez a figyelmeztető lámpa akkor villan fel vagy világít folyamatosan, ha a motort ellenőrző áramkörök valamelyike meghibásodott. Amennyiben ezt tapasztalja, ellenőriztesse a jármű öndiagnosztizáló rendszerét valamelyik Yamaha-szervizben. (Az öndiagnosztizáló egység leírását a(z)3-5. oldalon találja.) A figyelmeztető lámpa áramkörének ellenőrzéséhez állítsa a gyújtáskapcsolót "ON" helyzetbe. Helyes működés esetén a lámpa néhány másodpercre felvillan, majd elalszik. Amennyiben mást tapasztal, ellenőriztesse az áramkört valamelyik Yamaha-szervizben.

YAU26873

Az indításgátló visszajelző lámpája

“！”

A visszajelző lámpa áramkörének ellenőrzéséhez állítsa a gyújtáskapcsolót "ON" helyzetbe.

Helyes működés esetén a lámpa néhány másodpercre felvillan, majd elalszik. Amennyiben mást tapasztal, ellenőriztesse az áramkört valamelyik Yamaha-szervizben.

Az gyújtáskapcsoló “OFF” helyzetbe állítása után 30 másodperccel a visszajelző lámpa villogni kezd, jelezve, hogy az indításgátló rendszer bekapcsolt. 24 óra elteltével a lámpa kialszik, azonban az indításgátló rendszer továbbra is bekapcsolva marad.

Ezt a modellt az indításgátló rendszert ellenőrző öndiagnosztizáló egységgel is ellátták. (Az öndiagnosztizáló egység leírását a(z) 3-5. oldalon találja.)

MÜSZEREK ÉS KEZELÖSZERVEK

YAU32922

LCD-szegmenses fordulatszámmérő

1 2 N O 856.00

1. LCD-szegmenses fordulatszámmérő
2. Vörös tartomány

Az LCD-szegmenses fordulatszámmérő segítségével a vezető felügyelheti a motor fordulatszámát, és azt mindig az ideális teljesítmény-tartományon belül tarthatja.

Ha a gyújtáskapcsolót az "ON" helyzetbe állítja, egymás után megjelennek, majd eltünnek a fordulatszámmérő LCD-kijelzőjének teljes fordulatszám-tartományán lévő szegmensek, így ellenőrzi a rendszer az áramkört.

MEGJEGYZES:

Alapjáraton és menet közben a fordulatszámmérő első szegmense mindaddig villog, amíg a hűtőfolyadék el nem érte a 60 °C (140 °F), hőmérsékletet. Ez nem hibajelenség.

YCA10031

FIGYELEM:

Soha ne engedje, hogy a motor fordulatszáma a vörös tartományig emelkedjen.

Vörös tartomány: 14000 1/p és felette

YAU32978

YWA12311

Többfunkciós kijelző

VIGYÁZAT

Mielött bármilyen beállítást végezne a többfunkciós kijelzőn, állítsa meg a motorkerékpárt.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

1. Sebességmérő
2. Üzemanyagszint-jelző
3. Hütöfolyadék-hömérő
4. "SELECT" gomb
5. "RESET" gomb
6. Óra/külső hőmérséklet kijelzése
7. Kilométerszámláló/napi számlálók/üzemanyagtartalék-számláló/számjegyes fordulatszámmérő

A többfunkciós kijelző az alábbi mérőeszközök állását mutatja:

- sebességmérő (az utazási sebességet mutatja),

MÜSZEREK ÉS KEZELÖSZERVEK

• két fordulatszámmérő, az egyik LCD-szegmenses, a másik digitális (a motor percenkénti fordulatszámát mutatja),
• kilométerszámláló (az összes megtett kilométerek számát mutatják),
• két napi számláló (az utolsó nullázás óta megtett kilométerek számát mutatják)
• üzemanyagtartalék-számláló (a megtett kilométerek számát mutatja azóta, hogy az üzemanyagszintmérő alsó szegmense villogni kezdett),
  óra,
• külső hőmérő,
  -üzemanyagszint-jelző,
  ●hütöfolyadék-hömérő,
• öndiagnosztizáló egység.

MEGJEGYZÉS:

●A “SELECT” és a “RESET” gombok használata előtt győződjön meg arról, hogy a gyújtáskapcsoló “ON” helyzetben van.
- Az Angliába szállított modellek esetén: a sebességmérő és a kilométerszámlálók metrikus (km) vagy angolszász (mérföld) egységekben történő kijelzési

módja között a "SELECT" gomb legalább 2 másodpercig tartó lenyomásával válthat.

Kilométerszámláló, napi számlálók és digitális fordulatszámmérő üzemmódok

1 2:59 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 N O RESET SELECT

1. Kilométerszámláló/napi számlálók/üzemanyagtartalék-számláló/számjegyes fordulatszámmérő

A “SELECT” gombot megnyomva a következő kijelzési üzemmódok között válthat: kilométerszámláló (“ODO”), napi számlálók (“TRIP 1” és “TRIP 2”, esetenként “TRIP F”) és a fordulatszámmérő (“E”). A váltás az alábbi sorrendet követi:

ODO → TRIP 1 → TRIP 2 → (TRIP F) → E → ODO

Ha az üzemanyag-tartályban az üzemanyag szintje 3.6 L (0.95 US gal/0.79 Imp.gal) alá csökken, az üzemanyagszint-jelző alsó szegmense villogni kezd, a kilométerszámláló automatikusan átvált az üzemanyagtartalék-számláló

üzemmódba ("TRIP F"), és ettől a ponttól számlálni kezdi a megtett kilométereket. Ebben az esetben a "SELECT" gomb segítségével a következő sorrendben lehet váltani a kijelzőn megjelenő egyes számláló-üzemmódok között:

TRIP F →E →ODO →TRIP 1 →TRIP 2 → TRIP F

A nullázáshoz először válassza ki a "SELECT" gomb segítségével a kívánt számlálót, majd tartsa legalább 1 másodpercig lenyomva a "RESET" gombot. Amennyiben nem nullázza az üzemanyagtartalék-számlálót, tankolás, majd 5 km (3 mi) megtétele után automatikusan nullázódik és a kijelzőn az előzőleg használt számláló-üzemmód jelenik meg.

MÜSZEREK ÉS KEZELÖSZERVEK

Óra

N O 1 17 4 0.0 25.9 SELECT HESI

1. Óra

A külső hőmérséklet kijelzése helyett a pontos időt jelenítheti meg, ha a kijelzőt kilométerszámláló vagy fordulatszámmérő üzemmódra váltja, majd legalább 2 másodpercig lenyomva tartja a "RESET" gombot.

MEGJEGYZÉS:

Ha a gyújtáskapcsolót "OFF" helyzetbe állítja, a kijelzőn automatikusan az óra jelenik meg.

Az óra beállítása:

1. Tartsa legalább 2 másodpercig egyszerre lenyomva a "SELECT" és a "RESET" gombokat.

2. Ha az órakijelző villogni kezd, állítsa be a "RESET" gomb segítségével az órát.

3. Nyomja meg a "SELECT" gombot, ekkor a perckijelző kezd el villogni.
4. A "RESET" gomb segítségével állítsa be a perceket.
5. Az óra elindításához nyomja meg a "SELECT" gombot.

A külső hőmérséklet megjelenítése

HESR SELECT 1 24c 0000000 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 N O

1. A külső hömérséklet megjelenítése

A kijelzett külső hőmérséklet a motor hőmérsékletétől függően eltérhet a valós értéktől. A külső hőmérséklet megjelenítéséhez váltsa a kijelzőt kilométerszámláló vagy fordulatszámmérő üzemmódra, majd tartsa a “RESET” gombot legalább 2 másodpercig lenyomva.

Üzemanyagszint-jelző

1 25.5 30000/-/h 40000/-/h 50000/-/h 60000/-/h 70000/-/h 80000/-/h 90000/-/h 100000/-/h 110000/-/h 120000/-/h 130000/-/h 140000/-/h 150000/-/h 160000/-/h 170000/-/h 180000/-/h 190000/-/h 200000/-/h 210000/-/h 220000/-/h 230000/-/h 240000/-/h 250000/-/h SELECT

1. Üzemanyagszint-jelző

Ha a gyújtáskapcsoló “ON” állásban van, az üzemanyagtartályban lévő üzemanyag szintje leolvasható a kijelzőről. Ha a gyújtáskapcsolót az “ON” helyzetbe állítja, egymás után megjelennek, majd eltűnnek az üzemanyagszint-jelző szegmensei, így ellenőrzi a rendszer az áramkört. Ahogy csökken az üzemanyagszint, a kijelző szegmensei az “E” (üres) jel felé tűnnek el. Ha az “E” (üres) jelzés felett már csak egy szegmens világít, mihamarabbi tankolás szükséges.

MEGJEGYZES:

Az üzemanyagszint-jelzőt öndiagnosztikai rendszer figyeli. Ha az áramkör hibás, a következő jeleket ismétli a rendszer mindaddig, amíg a hibát ki nem javították:

MÜSZEREK ÉS KEZELÖSZERVEK

a kijelzőn lévő szegmensek - az "F" (teli) és az "E" (üres) szegmens kivételével - nyolcszor felvillannak, majd 3 másodpercre kialszanak. Ha ezt észleli, ellenőriztesse az áramkört valamelyik Yamaha-szervizben.

Hűtőfolyadék-hőmérő

1 4 0.0000 2:59 3 56 N O RESET SELECT

1. Hütöfolyadék-hömérő

A gyújtáskapcsoló “ON” helyzetében ez a kijelző a hűtőfolyadék hőmérsékletét jeleníti meg. Ha a gyújtáskapcsolót “ON” helyzetbe állítja, egymás után megjelennek, majd eltünnek a hűtőfolyadék-hőmérő szegmensei, így ellenőrzi a rendszer az áramkört. A hűtőfolyadék hőmérséklete az időjárástól és a motor terhelésétől függően változik. Ha a felső szegmens villogni kezd, állítsa le a motort, és hagyja lehűlni. (Lásd a(z) 6-39. oldalt.)

MEGJEGYZÉS:

A hütőfolyadék-hómérőt öndiagnosztikai rendszer figyeli. Ha az áramkör hibás, a következő jeleket ismétli a rendszer mindaddig, amíg a hibát ki nem javították: a kijelzőn lévő szegmensek, a "H" (magas) és az "L" (alacsony) szegmens kivételével, nyolczor felvillannak, majd 3 másodpercre kialszanak. Ha ezt észleli, ellenőriztesse az áramkört valamelyik Yamaha-szervizben.

YCA10020

FIGYELEM:

Ne működtesse a motort, ha az túlmelegedett.

Öndiagnosztizáló egységek

Ezt a modellt öndiagnosztizáló egységgel látták el, mely a motorkerékpár számos áramkörét figyeli.

Ha az áramkörök bármelyike meghibásodik, világítani kezd a motorhibára figyelmeztető lámpa, és a többfunkciós kijelzőn megjelenik egy kétjegyű hibakód (pl. 12, 13, 14).

Ezt a modellt az indításgátló rendszert ellenőrző öndiagnosztizáló egységgel is ellátták.

Ha az indításgátló áramköreinek bármelyike meghibásodik, villogni kezd az indításgátló-visszajelző lámpa, és a többfunkciós kijelzőn megjelenik egy kétjegyű hibakód (pl. 51, 52, 53).

MEGJEGYZÉS:

Ha a kijelzőn az 52 hibakód jelenik meg (a hűtőfolyadék-hőmérő szegmensei világítanak, a legfelső szegmens villog), ezt a jeladó interferenciája okozhatja. Ilyenkor próbálkozzon a következővel:

MÜSZEREK ÉS KEZELÖSZERVEK

17 km/h 2:55 N O HESI SELECT 1

1. Hibakód kijelző

2. Indítsa be a motort a regisztrációs (piros fejű) kulccsal.

MEGJEGYZES:

Győződjön meg róla, hogy nincs másik indításgátlós kulcs a gyújtáskapcsoló közelében, ne tartson több indításgátlós kulcsot ugyanazon a kulcstartón! Több indításgátlós kulcs együtt interferenciát okozhat, ami meggátolhatja a motor indítását.

1. Ha a motor beindult, állítsa le, és próbálja meg a hagyományos (fekete fejű) kulcsok valamelyikével elindítani.
2. Ha a motorkerékpár nem indítható a hagyományos kulcsok valamelyikével vagy egyikével sem, vigye el a motorkerékpárt a

regisztrációs kulccsal és a hagyományos kulcsokkal együtt valamelyik Yamaha-szervizbe.

Ha a többfunkciós kijelző hibakódot mutat, jegyezze fel ezt a kódot, és ellenőriztesse a motorkerékpárját valamelyik Yamaha-szervizben.

YCA11590

FIGYELEM:

Ha a kijelző hibakódot jelez, a motorkerékpárt minél hamarabb ellenőriztetni kell valamelyik Yamahaszervizben, hogy elkerülje a motor komolyabb sérülését.

YAU12331

Riasztó (külön megvásárolható)

A motorkerékpár a Yamaha-szervizekben külön megvásárolható riasztóval szerelhető fel. További részletekért keresse fel valamelyik Yamaha-szervizt.

MÜSZEREK ÉS KEZELÖSZERVEK

A kormányon elhelyezett kapcsolók

YAU12347

Bal oldal

1 2 3 4 5

1. Fénykürt "
2. Fényváltó kapcsoló "E0 E0
3. Irányjelző-kapcsoló "
4. Kürt "
5. Vészvillogó "

Jobb oldal

1. Motorleállító kapcsoló “( ) ✉
2. Indítógomb “( ≡)

YAU12350

Fénykürt "D

A gomb megnyomása felvillantja a reflektort.

YAU12400

Fényváltó kapcsoló "70"

A kapcsoló “belyzetében a távolsági fény, “belyzetében pedig a tompított fény világít.

YAU12460

Irányjelző-kapcsoló "◀"

A jobbra kanyarodási szándék jelzéséhez állítsa a kapcsolót “helyzetbe. Balra kanyarodáshoz állítsa a kapcsolót “helyzetbe. Amikor felengedi a kapcsolót, az visszatér a középső helyzetébe. Az

irányjelzők kikapcsolásához várja meg, amíg a kapcsoló visszatér a középső állásba, majd nyomja be a kapcsolót.

YAU12500

Kürt "

A gomb megnyomásával megszólaltatható a kürt.

YAU12660

Motorleállító kapcsoló “ノ” ✉

A motor beindítása előtt állítsa a kapcsolót “○” helyzetbe. Vészhelyzetben, például ha a motorkerékpár felborult vagy a gáz felakadt, a motor leállításához állítsa a kapcsolót “×helyzetbe.

YAU12710

Indítógomb “(3)

A gomb megnyomásakor az önindító beindítja a motort.

YCA10050

FIGYELEM:

A motor beindítása előtti teendőkkel kapcsolatos utasítások a(z) 5-1. oldalon találhatók.

MÜSZEREK ÉS KEZELÖSZERVEK

YAU41700

Ha a gyújtáskapcsolót "ON" helyzetbe állítja és megnyomja az indítógombot, világítani kezd a motorhibára figyelmeztető lámpa. Ez azonban nem hibajelenség.

YAU12733

Vészvillogó "

Ha a gyújtáskapcsoló "ON" vagy "pés helyzetben van, a gomb megnyomásakor mind a négy irányjelző villogni kezd (vészvillogó).

A vészvillogót veszélyhelyzetben használja, illetve ha figyelmeztetni akarja a többi közlekedőt arra, hogy olyan helyen kényszerült a járművével megállni, ahol az veszélyes közlekedési helyzetet teremt.

YCA10061

FIGYELEM:

Ne használja a vészvillogót hosszabb ideig álló motor mellett, mert az akkumulátor lemerülhet.

YAU12820

Kuplungkar

1

1. Kuplungkar 1. Sebességváltó pedál

A kuplungkar a kormány bal oldalán található. A tengelykapcsoló kiemeléséhez húzza a kart a kormány felé. A kar visszaengedésével ismét zárja a tengelykapcsolót. A finom váltás érdekében gyorsan húzza be a kart, majd lassan engedje fel.

A kuplungkarhoz csatlakozik a kuplungkapcsoló, mely a gyújtásmegszakító rendszer része. (Lásd a(z) 3-18. oldalt.)

YAU12870

Sebességváltó pedál

1

A sebességváltó pedál a motor bal oldalán található. A kuplung és a sebességváltó pedál segítségével válthatja másik sebességfokozatba a motorkerékpár hatsebességes, állandó kapcsolódású sebességváltóját.

MÜSZEREK ÉS KEZELÖSZERVEK

YAU26822

YAU12941

YAU13070

Fékkar

A fékkar a kormány jobb oldalán található. Az első fék működtetéséhez húzza a kart a kormány felé.

1. Fékkar
2. Fékkar-állító tárcsa
3. "jel
4. A fékkar és a markolat közötti távolság

A fékkart állítótárcsával látták el. A fékkar és a markolat közötti távolság beállításához húzza a fékkart előre, és közben forgassa el az állítótárcsát. Ügyeljen rá, hogy a kívánt beállítás tárcsán lévő jele egybeessen a fékkaron lévő “”jellel.

Fékpedál

A fékpedál a motorkerékpár jobb oldalán található. A hátsó fék működtetéséhez nyomja le a fékpedált.

Tanksapka

2 1

1. Nyitás

A tanksapka nyitása

Nyissa fel a tanksapka zárfedelét, helyezze be a kulcsot a zárba és fordítsa el 1/4 fordulattal az óramutató járásával megegyező irányban. A zár kiold, és a tanksapka felnyitható.

A tanksapka zárása

1. Helyezze vissza a tanksapkát úgy, hogy a kulcs benne van a zárban.
2. Fordítsa vissza a kulcsot eredeti helyzetébe az óramutató járásával ellentétes irányban, vegye ki, majd csukja vissza a zárfedelet.

MÜSZEREK ÉS KEZELÖSZERVEK

MEGJEGYZES:

A tanksapka csak akkor zárható vissza, ha benne van a kulcs. A kulcs addig nem vehető ki, amíg a tanksapka nincs megfelelően visszazárva.

YWA11090

VIGYÁZAT

Motorozás előtt ellenőrizze, hogy a tanksapka megfelelően le van-e zárva.

Üzemanyag

1. Üzemanyag-beöntőcső
2. Üzemanyagszint

Ellenőrizze, hogy van-e elegendő üzemanyag az üzemanyagtartályban. Tankoláskor helyezze a töltőpisztolyt az üzemanyagtartály beöntőnyílásába, és a beöntőcső aljáig töltse fel üzemanyaggal az üzemanyagtartályt, amint az ábrán látható.

YWA10880

VIGYÁZAT

• Ne töltse túl az üzemanyagtartályt, mert az üzemanyag a hőtágulás következtében kifolyhat.
  ●Ne cseppenjen üzemanyag a forró motorra.

YCA10070

FIGYELEM:

A mellécseppent üzemanyagot azonnal törölje le egy száraz, tiszta, puha ronggyal, mert megtámadhatja a festett felületeket vagy a műanyag részeket.

YAU13320

Ajánlott üzemanyag:

KIZÁRÓLAG ÓLOMMENTES

NORMÁLBENZIN

Az üzemanyagtartály térfogata:

19.4 L (5.13 US gal) (4.27 Imp.gal)

A tartalék-üzemanyag térfogata:

3.6 L (0.95 US gal) (0.79 Imp.gal)

YCA11400

FIGYELEM:

Csak ólommentes benzint használjon. Ólmozott benzin használata esetén a motor alkatrészei (például a szelepek, a dugattyúgyűrűk vagy a kipufogórendszer) súlyosan károsodhatnak.

Ezt a Yamaha motort 91-es vagy annál magasabb oktánszámú ólommentes benzin használatához tervezték. Ha kopogás hallatszik a motorból, akkor

MÜSZEREK ÉS KEZELÖSZERVEK

használjon más márkájú vagy magasabb oktánszámú üzemanyagot. Az ólommentes benzin használata megnöveli a gyújtógyertyák élettartamát és csökkenti a karbantartás költségeit.

YAU13411

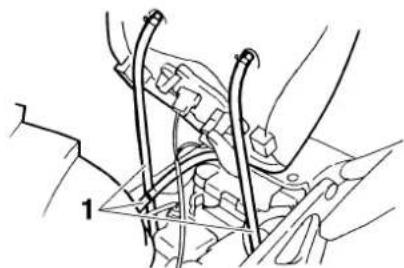

Az üzemanyagtartály szellőző tömlője

1. Az üzemanyagtartály szellőző tömlője
2. Eredeti pozíció (festett jelölés)

A motorkerékpár használata előtt:

• Ellenőrizze a szellőző tömlő csatlakozását.
• Ellenőrizze, nincs-e megsérülve vagy elrepedezve a szellőző tömlő. Ha sérült, cserélje ki.
• Ellenőrizze, hogy a tömlő vége nincs-e eltömödve. Ha eltömödött, tisztítsa ki.

YAU13441

Katalizátor

Ennek a modellnek a kipufogórendszerét katalizátorral szerelték fel.

YWA10860

VIGYÁZAT

Használat után a kipufogórendszer forró. Mielőtt bármilyen karbantartási munkát végezne, várja meg, amíg a kipufogó lehül.

YCA10700

FIGYELEM:

A tüzveszély és más károsodások elkerülése érdekében figyeljen az alábbiakra.

• Csak ólommentes benzint használjon. Ólmozott benzin használata a katalizátor végleges károsodását okozza.
  ●Soha ne parkoljon gyúlékony anyagok (pl. száraz fű) közelében.
• Álló helyzetben ne járassa sokáig a motort.

MÜSZEREK ÉS KEZELÖSZERVEK

YAU32980

Ülés

Az ülés eltávolítása

1. Helyezze be a kulcsot a zárba, és fordítsa el a képen látható módon az óramutató járásával ellentétes irányba.

2 1

1. Ülészár

2. Nyitás

3. Miután a kulcsot a zárba helyezte, emelje meg az ülés hátsó részét, majd húzza le az ülést.

Az ülés visszaszerelése

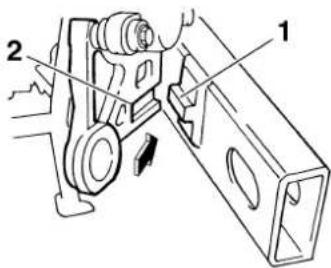

1. Az ábrán látható módon illessze az ülés elülső részén lévő csapot az üléstartóba.

1. Csap

2. Üléstartó

3. A rögzítéshez nyomja le az ülés hátsó részét.

4. Vegye ki a kulcsot.

MEGJEGYZES:

Motorozás előtt győződjön meg róla, hogy az ülést megfelelően helyére rögzítette.

YAU14281

Bukósisak tartó

1 2

1. Bukósisak tartó

2. Nyitás

A bukósisak tartó kinyitásához helyezze a kulcsot a zárba, majd fordítsa el az ábrán látható módon.

A lezáráshoz csukja vissza a bukósisak tartót, majd vegye ki a kulcsot.

YWA10160

VIGYÁZAT

Soha ne motorozzon úgy, hogy bukósisak van a tartóban, mert a sisak nekiütődhet valaminek, ami az irányíthatóság elvesztéséhez és balesethez vezethet.

MÜSZEREK ÉS KEZELÖSZERVEK

YAU14422

Tárolórekesz

1 2 3

1. U-zár feje (nem tartozék)
2. Yamaha U-zár (nem tartozék)
3. Rögzítőszalag

A tárolórekeszben elfér egy gyári Yamaha U-zár. (Előfordulhat, hogy más U-zár nem fér bele.) Ha U-zárat helyez a tárolórekeszbe, mindig rögzítse a rögzítőszalagokkal. Ha nincs U-zár a tárolórekeszben, rögzítse a szalagokat, nehogy elvesszenek.

YWA10961

VIGYÁZAT

●Ne lépje túl a tárolórekesz 3 kg-os (7 lb) maximális terhelhetőségét.

●Ne lépje túl a motorkerékpár 196 kg-os (432 lb) maximális terhelhetőségét.

YAU36462

A hátsó lengéscsillapító beállítása

(a) 1 2 (b) 3 1 2 3 4 5 6 7

1. A lengéscsillapító rugójának előfeszítettségét állító gyűrű
2. Speciális kulcs
3. Pozicionáló jel

A lengéscsillapítót a rugó előfeszítését állító gyűrűvel látták el.

YCA10100

FIGYELEM:

Soha ne állítsa a gyűrűt a minimális, illetve a maximális értéken túlra.

A rugó előfeszítését az alábbiak szerint állítsa be.

1. Szerelje le az ülést. (Lásd a(z) 3-15. oldalt.)

MÜSZEREK ÉS KEZELŐSZERVEK

1. A rugó-előfeszítés növelése (a rugózás keményítése) érdekében forgassa az állítógyűrűt az (a) irányba. Amennyiben csökkenteni kívánja a rugó-előfeszítést (ezáltal lágyítani a rugózást), forgassa az állítógyűrűt a (b) irányba.

MEGJEGYZÉS:

• Állítsa a gyűrűn lévő hornyokat a lengéscsillapítón lévő pozicionáló jellel egy irányba.
• A beállításhoz a szerszámkészletben lévő speciális kulcsot használja.

A rugó-előfeszítés beállítása:

minimum (lágy):

1

alapbeállítás:

3

maximum (kemény):

7

1. Szerelje vissza az ülést.

YWA10220

VIGYÁZAT

A hátsó lengéscsillapító magas nyomású nitrogéngázt tartalmaz. A megfelelő kezelés érdekében olvassa el a következőket, mielőtt hozzányúlna a lengéscsillapítóhoz. A gyártó nem

vállal felelősséget a helytelen kezelésből származó anyagi károkért és személyi sérülésekért.

●Ne sértse fel, és ne szerelje szét a gáztartályt.
●Ne tegye ki a lengéscsillapítót magas hő hatásának vagy nyílt lángnak, mert a magas gáznyomás miatt felrobbanhat.
●Ne deformálja el, vagy sértse fel a lengéscsillapító gáztartályát, mert csökken a csillapító hatás.
●A lengéscsillapítót mindig valamelyik Yamaha-szervizben javíttassa meg.

YAU15301

Oldaltámasz

Az oldaltámasz a váz bal oldalán található. Az oldaltámaszt a lábával hajtsa ki vagy fel, miközben függőlegesen tartja a motorkerékpárt.

MEGJEGYZES:

A beépített oldaltámasz-kapcsoló a gyújtásmegszakító rendszer része, mely bizonyos körülmények között nem engedi a motort beindulni. (A gyújtásmegszakító rendszerről bővebben a későbbiekben olvashat.)

YWA10240

VIGYÁZAT

A motorkerékpárral nem szabad motorozni, ha az oldaltámasz nincs felhajtva, illetve nem lehet megfelelően felhajtani vagy nem marad felhajtott helyzetben, mert hozzáérhet a talajhoz, ezzel megzavarva a vezetőt az irányíthatóság elveszítéséhez vezethet. A Yamaha által kifejlesztett gyújtásmegszakító rendszer segít a vezetőnek abban, hogy ne indulhasson el kihajtott oldaltámasszal. Ezért fontos, hogy a rendszert az alábbiakban leírtak szerint

MÜSZEREK ÉS KEZELŐSZERVEK

rendszeresen ellenőrizze. Amennyiben bármilyen hibát észlel, keresse fel valamelyik Yamaha-szervizt.

YAU15311

Gyújtásmegszakító rendszer

A gyújtásmegszakító rendszernek, amely az oldaltámasz-kapcsolóból, a kuplungkapcsolóból és az üresfokozat-kapcsolóból áll, a következő funkciói vannak.

• Megakadályozza a motor elindítását, ha a sebességváltó valamelyik sebességfokozatban van, és ugyan az oldaltámasz fel van hajtva, de a kuplungkar nincs behúzva.
  ●Megakadályozza a motor el indítását, ha a sebességváltó valamelyik sebességfokozatban van, a kuplungkar be van húzva, de az oldaltámasz nincs felhajtva.
• Leállítja a járó motort, ha az valamelyik sebességfokozatban van, amikor az oldaltámaszt kihajtották.

Idönként ellenőrizze a gyújtásmegszakító rendszer működését az itt leírtak szerint.

YWA10250

VIGYÁZAT

Ha bármilyen hibát észlel, ellenőriztesse a járművet valamelyik Yamaha-szervizben.

MÜSZEREK ÉS KEZELÖSZERVEK

HASZNÁLAT ELŐTTI ELLENŐRZÉSEK

YAU15591

A jármű megfelelő karbantartása a tulajdonos felelőssége. A fontos alkatrészek gyorsan és váratlanul tönkremehetnek, még abban az esetben is, ha a motorkerékpárt nem használják (például az időjárás hatásai következtében). Bármilyen sérülésnek, szivárgásnak vagy a gumiabroncs nyomáscsökkenésének komoly következményei lehetnek. Ezért nagyon fontos, hogy az alapos szemrevételezésen kívül végezze el motorozás előtt az alábbi ellenőrzéseket.

MEGJEGYZES:

A használat előtti ellenőrzést elindulás előtt mindig el kell végezni. Ezek a műveletek nem tartanak sokáig, és az így nyert biztonság megéri a ráfordított időt.

YWA11150

4

VIGYÁZAT

Ha bármilyen hibát észlel az ellenőrzések alatt, ellenőriztesse és javíttassa ki azokat, mielőtt elindulna a motorkerékpárral.

HASZNÁLAT ELŐTTI ELLENŐRZÉSEK

Használat előtti ellenőrzési lista

YAU15605

KOMPONENS MÜVELET OLDAL
Üzemanyag	Ellenőrizze az üzemanyag szintjét az üzemanyagtartályban.Tankoljon, ha szükséges.Ellenőrizze az esetleges üzemanyag-szivárgást.	3-13
Motorolaj	Ellenőrizze a motorolaj szintjét a motorban.Szükség esetén töltse fel a megadott szintig a javasolt motorolajjal.Ellenőrizze a motorolaj esetleges szivárgását.	6-7
Hűtőfolyadék	Ellenőrizze a hűtőfolyadék szintjét a tágulási tartályban.Szükség esetén töltse fel a megadott szintig a javasolt hűtőfolyadékkal.Ellenőrizze a hűtőrendszer esetleges szivárgását.	6-10
Első fék	Ellenőrizze a működését.Ha puha, légteleníttesse a hidraulikus rendszert valamelyik Yamaha-szervizben.Ellenőrizze a fékbetétek állapotát.Ha szükséges, cserélje ki őket.Ellenőrizze a fékfolyadék szintjét a tartályban.Szükség esetén töltse fel a megadott szintig a javasolt fékfolyadékkal.Ellenőrizze a hidraulikus rendszer esetleges szivárgását.	6-20, 6-21
Hátsó fék	Ellenőrizze a működését.Ha puha, légteleníttesse a hidraulikus rendszert valamelyik Yamaha-szervizben.Ellenőrizze a fékbetétek állapotát.Ha szükséges, cserélje ki őket.Ellenőrizze a fékfolyadék szintjét a tartályban.Szükság esetén töltse fel a megadott szintig a javasolt fékfolyadékkal.Ellenőrizze a hidraulikus rendszer esetleges szivárgását.	6-20, 6-21
Kuplung	Ellenőrizze a működését.Ha szükséges, kenje meg a bowdent.Ellenőrizze a kuplungkar holtjátékát.Szükség esetén állítsa be.	6-19

HASZNÁLAT ELŐTTI ELLENŐRZÉSEK

KOMPONENS MÜVELET OLDAL
Gázmarkolat	Ellenőrizze, hogy akadálytalanul működik-e.Ellenőrizze a bowden holtjátékát.Szükség esetén állítassa be a bowden holtjátékát, valamint végeztesse el a bowden és a markolat házának kenését valamelyik Yamaha szervizben.	6-15, 6-24
Bowdenek	Ellenőrizze, hogy akadálytalanul működnek-e.Ha szükséges, kenje meg őket.	6-24
Meghajtólánc	Ellenőrizze a meghajtólánc feszességét.Szükség esetén állítsa be.Ellenőrizze a meghajtólánc épsegét.Ha szükséges, kenje meg.	6-22, 6-23
Kerekek és gumiabroncsok	Ellenőrizze az épsegüket.Ellenőrizze a gumiabroncs állapotát és a profilmélységet.Ellenőrizze a guminyomást.Szükség esetén állítsa be a megfelelő nyomást.	6-16, 6-19
Fék- és sebességváltó pedál	Ellenőrizze, hogy akadálytalanul működnek-e.Szükség esetén kenje meg a pedálok tengelyét.	6-25
Fék- és kuplungkar	Ellenőrizze, hogy akadálytalanul működnek-e.Szükség esetén kenje meg a karok tengelyét.	6-25
Oldaltámasz	Ellenőrizze, hogy akadálytalanul mozgatható-e.Ha szükséges, kenje meg a tengelyt.	6-26
A váz rögzítőelemei	Ellenőrizze, hogy az összes anya és csavar megfelelően meg van-e húzva.Szükség esetén húzza utána azokat.	—
Müszerek,világítóberendezések,jelzések és kapcsolók	Ellenőrizze a működésüket.Javíttassa meg őket, ha szükséges.	—
Oldaltámasz-kapcsoló	Ellenőrizze a gyújtásmegszakító rendszer működését.Amennyiben hibát észlel, ellenőriztesse a motorkerékpárt valamelyik Yamahaszervizben.	3-17

A MOTORKERÉKPÁR HASZNÁLATA

YAU15950

YWA10270

VIGYÁZAT

• Motorozás előtt alaposan ismerkedjen meg a motorkerékpár kezelésével és funkcióival. Ha valamely kezelőszerv működését vagy a motorkerékpár valamely funkcióját nem egészen érti, keressen fel egy Yamaha-márkakereskedést.
  ●Soha ne indítsa be vagy járassa a motort zárt térben, még rövid ideig sem. A kipufogógázok mérgezőek, belélegzésük rövid időn belül eszméletvesztést, majd halált okozhat. Mindig gondoskodjon a megfelelő szellőzésről.
• Elindulás előtt hajtsa fel az oldaltámaszt. Ha nem hajtja fel teljesen az oldaltámaszt, az leérhet a talajra, és a vezetőt akadályozva az irányíthatóság elvesztését okozhatja.

YAU32951

A motor beindítása

Ahhoz, hogy a gyújtásmegszakító rendszer lehetővé tegye a motor beindítását, a következő feltételek valamelyikének kell teljesülnie:

• a sebességváltó üres fokozatban van.
  ●a sebességváltó valamelyik sebességfokozatban van, a kuplungkart behúzta és az oldaltámaszt felhajtotta.

YWA10290

VIGYÁZAT

●A motor beindítása előtt ellenőrizze a gyújtásmegszakító rendszer működését a(z) 3-18. oldalon leírtak szerint.
●Soha ne motorozzon kihajtott oldaltámasszal.

1. Állítsa a gyújtáskapcsolót "ON" helyzetbe, és győződjön meg arról, hogy a motorleállító kapcsolót üzemi helyzetben ("☐") van.

YCA12741

FIGYELEM:

A következő visszajelző és figyelmeztető lámpáknak kell felvillanniuk néhány másodpercre, majd elaludniuk:

• az olajszint figyelmeztető lámpája;
  ●motorhibára figyelmeztető lámpa;
  -az indításgátló visszajelző lámpája.

Ha valamelyik figyelmeztető vagy visszajelző lámpa nem alszik el, ellenőrizze az áramkörét a(z) 3-3. oldalon leírtak szerint.

1. Kapcsolja a sebességváltót üres fokozatba.

MEGJEGYZÉS:

Ha a váltó üres fokozatban van, az üresfokozat-visszajelző lámpa világít a műszerfalon. Amennyiben a visszajelző lámpa nem világít, ellenőriztesse az áramkört valamelyik Yamaha-szervizben.

1. Indítsa be a motort az indítógomb lenyomásával.

MEGJEGYZES:

Ha a motor nem indul be, engedje fel a gombot, várjon néhány másodpercig, és próbálkozzon újra. Minden indítási kísérletnek a lehető legrövidebbnek kell lennie, hogy az akkumulátor ne merüljön le. Soha ne próbálkozzon 10 másodpercnél hosszabb indítással.

A MOTORKERÉKPÁR HASZNÁLATA

YCA11040

FIGYELEM:

A hosszabb motorélettartam érdekében ne gyorsítson erőteljesen, ha hideg a motor!

MEGJEGYZES:

A motor akkor melegedett be, ha gyorsan reagál a gázadásra.

YAU16671

Sebességváltás

6 5 4 3 2 N 1 2

1. Sebességváltó pedál
2. Üres fokozat

A sebességfokozatok váltása lehetővé teszi a rendelkezésre álló motorteljesítmény beosztását elinduláshoz, gyorsításhoz, emelkedők legyőzéséhez stb.

A fokozatok helyzetei az ábrán láthatók.

MEGJEGYZÉS:

Üres fokozatba történő kapcsolásához nyomja le a sebességváltó pedált egymás után többször, amíg véghelyzetbe nem kerül, utána enyhén emelje fel.

YCA10260

FIGYELEM:

●Még üres fokozatban se guruljon a motorkerékpárral hosszabb ideig álló motorral, és ne is vontassa a járművet hosszabb távolságon. A sebességváltó csak járó motor mellett kap megfelelő kenést. Nem megfelelő kenés esetén a sebességváltó tönkremegy.

●Váltáskor mindig használja a kuplungot, nehogy megsérüljön a motor, a sebességváltó vagy az erőátviteli rendszer. Ezeket az alkatrészeket nem arra tervezték, hogy elviseljék az erőltetett váltásokat.

A MOTORKERÉKPÁR HASZNÁLATA

YAU16810

Ötletek az üzemanyag- fogyasztás csökkentésére

Az üzemanyag-fogyasztás nagymértékben függ a vezetési stílustól. A fogyasztás csökkentése érdekében tartsa be a következőket:

●Dinamikusan kapcsoljon magasabb sebességfokozatokba, és gyorsításkor kerülje a magas fordulatszámot.
●Alacsonyabb sebességfokozatba kapcsoláskor ne pörgesse fel a motort, és kerülje el a motor terhelés nélküli magas fordulatszámát.
- Ne járassa a motort alapjáraton, inkább állítsa le, ha sokáig kell állni (pl. dugóban, közlekedési lámpánál vagy vasúti átjáróban).

YAU16841

A motor bejáratása

Egy motor életének legfontosabb része az 1600 km (1000 mi) megtételéig eltelt idő. Ezért figyelmesen olvassa el a következőket.

Mivel a motor még teljesen új, nem szabad túlterhelni az első 1600 km (1000 mi) alatt. Ilyenkor a motor különböző alkatrészei összekopnak, polírozzák egymást a megfelelő hézagok eléréséig. A bejáratás alatt kerülni kell a teljes gázzal való haladást, és minden olyan üzemet, amely túlmelegedéshez vezethet.

YAU17091

0–1000 km (0–600 mi)

Ne használja a motorkerékpárt tartósan 7000 1/p fordulatszám felett.

1000–1600 km (600–1000 mi)

Ne használja a motorkerékpárt tartósan 8400 1/p fordulatszám felett.

YCA10301

FIGYELEM:

1000 km (600 mi) megtétele után ki kell cserélni a motorolajat és az olajszűrő betétjét vagy patronját.

1600 km (1000 mi) megtétele után

A motort használhatja rendeltetésszerűen. YCA10310

FIGYELEM:

• Soha ne engedje, hogy a motor fordulatszáma a fordulatszámmérő vörös tartományába kerüljön.
  ●Ha bármilyen probléma merülne fel a motor bejáratása alatt, azonnal ellenőriztesse a motorkerékpárt valamelyik Yamaha-szervizben.

A MOTORKERÉKPÁR HASZNÁLATA

YAU17212

Parkolás

Parkoláskor állítsa le a motort, és vegye ki a kulcsot a gyújtáskapcsolóból.

YWA10310

VIGYÁZAT

●Mivel a motor és a kipufogó felforrósodhat, olyan helyen parkoljon, ahol a gyalogosok vagy a gyerekek valószínűleg nem érnek a forró részekhez.

-Ne parkoljon lejtön vagy puha talajon, mert a motorkerékpár feldölhet.

YCA10380

FIGYELEM:

Soha ne parkoljon tüzveszélyes helyen, ahol fü vagy más gyúlékony anyag van a közelben.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU17240

A motorkerékpár biztonságossága a tulajdonos felelőssége. Az időszakos ellenőrzések, beállítások és a kenés a lehető legjobb és legbiztonságosabb állapotban tartja a motorkerékpárját. A karbantartás, a beállítások és a kenés legfontosabb pontjainak leírását a következő oldalakon olvashatja.

A időszakos karbantartás és kenés megadott időpontjait mindössze általános irányelvnek kell tekinteni, szokásos járműhasználat esetére. Mindazonáltal a KARBANTARTÁSI IDŐPONTOK MEGHATÁROZÁSAKOR FIGYELEMBE KELL VENNI AZ IDŐJÁRÁSI, FÖLDRAJZI ÉS TEREPVISZONYOKAT, VALAMINT A SZEMÉLYES HASZNÁLATI MÓDOT, ÉS SZÜKSÉG ESETÉN GYAKRABBAN KELL A KARBANTARTÁSI MUNKÁLATOKAT ELVÉGEZNI.

YWA10320

VIGYÁZAT

Ha nincs gyakorlata a motorkerékpár-szerelésben, akkor kérje fel valamelyik Yamaha-szervizt a karbantartás elvégzésére.

YAU17520

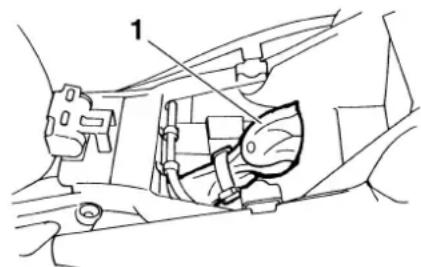

Szerszámkészlet

1

1. Szerszámkészlet

A szerszámkészlet az ülés alatti tárolórekeszben található. (Lásd a(z) 3-15. oldalt.)

Az itt leírtak alapján a mellékelt szerszámkészlet segítségével elvégezheti a megelőző karbantartásokat és a kisebb javításokat. Egyes műveletek megfelelő elvégzéséhez természetesen szüksége lehet más szerszámokra is (pl. nyomatékkulcsra).

MEGJEGYZÉS:

Ha nincsenek szerszámai vagy megfelelő gyakorlata a karbantartás elvégzéséhez, keresse fel valamelyik Yamaha-szervizt.

YWA10350

VIGYÁZAT

A Yamaha által jóvá nem hagyott módosítások miatt a motorkerékpár teljesítménye csökkenhet, és elveszítheti biztonságosságát. Mielőtt bármilyen módosítást végrehajtana a motorkerékpárján, beszélje meg azt egy Yamaha-márkakereskedővel.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

Időszakos karbantartási és kenési táblázat

YAU17705

MEGJEGYZÉS:

• Az éves átvizsgálást minden évben el kell végezni, kivéve, ha az adott évben már volt kilométer-alapú karbantartás.
• 50000 km megtétele után kezdje elölröl a karbantartási ciklust a 10000 km-nél megadott teendőktöl.
• A csillaggal jelzett műveleteket ajánlatos Yamaha-szervizben végeztetni, mert azok célszerszámot, speciális műszaki adatokat és szaktudást igényelnek.

SOR-SZÁM		ALKATRÉSZ ELLENŐRZÉS VAGY KARBANTARTÁSI MŰVELET	A KILOMÉTER-SZÁMLÁLÓ ÁLLÁSA (× 1000 km)					ÉVES ÁTVIZS-GÁLÁS
			1		1	0	2	0
1*		Üzemanyag-ellátó rendszer	Ellenőrizze, nincsenek-e repedések, sérülések a csöveken. √√	√	√	√
2*	Gyújtógyertyák		Ellenőrizze az állapotukat.Tisztítsa meg őket, és állítsa be a szikraközt.		√		√
			Cserélje ki. √ √
3*	Szelepek		Ellenőrizze a szelephézagokat.Állítsa be.	40000 km-enként
4		Levegőszűrő-betét	Cserélje ki.					√
5		Kuplung	Ellenőrizze a működését.Állítsa be.	√	√	√	√	√
6*	Első fék		Ellenőrizze a működését, a fékfolyadék szintjét és az esetleges szivárgást.	√	√	√	√	√
			Cserélje ki a fékbetéteket.	Amikor elérték a kopási határt
7*	Hátsó fék		Ellenőrizze a működését, a fékfolyadék szintjét és az esetleges szivárgást.	√	√	√	√	√
			Cserélje ki a fékbetéteket.	Amikor elérték a kopási határt
8*	Fékcsövek		Ellenőrizze, nincsenek-e repedések és sérülések rajtuk.		√	√	√	√
			Cserélje ki.	4 évenként

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

SOR-SZÁM		ALKATRÉSZ	ELLENŐRZÉS VAGY KARBANTARTÁSI MŰVELET	A KILOMÉTER-SZÁMLÁLÓ ÁLLÁSA (× 1000 km)					ÉVES ÁTVIZS-GÁLÁS
				1	10	20	30	40
9	*	Kerekek	Ellenőrizze az esetleges kiegyensúlyozatlanságot és sérüléseket.		√	√	√	√
10	*	Gumiabroncsok	Ellenőrizze a profilmélységet és az esetleges sérüléseket.Ha szükséges, cserélje le őket.Ellenőrizze a guminyomást.Állítsa be, ha szükséges.		√	√	√	√	√
11	*	Kerékcsapágyak	Ellenőrizze a kerékcsapágy esetleges lógását és a sérüléseket.		√	√	√	√
12	*	Lengőkar	Ellenőrizze a működését és az esetleges lógását.√√√	√
			Kenje meg lítiumszappan-bázisú kenőanyaggal. 50000 km-enként
13	Meghajtólánc		Ellenőrizze a meghajtólánc feszességét, helyzetét és állapotát.Állítsa be a meghajtóláncot és kenje meg alaposan speciális,O-gyűrűvel ellátott lánchoz készült kenőanyaggal.	800 km-enként, mosás vagy eső után
14	Kormánycsapágyak		Ellenőrizze a holtjátékot és a kormány egyenletes forgását.	√	√	√	√	√
			Kenje meg lítiumszappan-bázisú kenőanyaggal. 20000 km-enként
15	A	váz rögzítőelemei	Ellenőrizze, hogy az összes anya és csavar megfelelően meg van-e húzva.		√	√	√	√	√
16	Oldaltámasz		Ellenőrizze a működését.Kenje meg.		√	√	√	√	√
17	*	Oldaltámasz-kapcsoló	Ellenőrizze a működését.	√	√	√	√	√	√
18	*	Első villa	Ellenőrizze a működését és az esetleges olajszivárgást.		√	√	√	√
19	*	Hátsó lengéscsillapító	Ellenőrizze a működését és az esetleges olajszivárgást.		√	√	√	√
20	*	Üzemanyag-befecskendezés	Állítsa be az alapjárati fordulatszámot és a szinkronizációt.	√	√	√	√	√	√
21	Motorolaj		Cserélje ki a motorolajat.Ellenőrizze a motorolaj szintjét és az esetleges szivárgást.	√	√	√	√	√	√
22		Motorolajszűrő	Cserélje ki.	√		√		√

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

SOR-SZÁM		ALKATRÉSZ ELLENŐRZÉS VAGY KARBANTARTÁSI MŰVELET	A KILOMÉTER-SZÁMLÁLÓ ÁLLÁSA (× 1000 km)					ÉVES ÁTVIZS-GÁLÁS
			1	10	20	30	40
23	* Hűtőrendszer	Ellenőrizze a hűtőfolyadék szintjét és az esetleges szivárgást. √	√	√	√		√
		Cserélje le a hűtőfolyadékot. 3 évenként
24	* Első- és hátsó féklámpa kapcsoló	Ellenőrizze a működésüket. √ √ √ √ √	√
25		Bowdenek és mozgó alkatrészekKenje meg őket. √ √ √ √ √
26	* Gázmarkolat és gázbowden	Ellenőrizze a működésüket és a holtjátékot.Amennyiben szükséges, állítsa be a gázbowden holtjátékát.Kenje meg a gázbowdent és a markolatot.		√	√	√	√	√
27	* Levegőbevezető rendszer	Ellenőrizze a légelzáró szelep, a rezgőszelep és a csövek épsegét.Szükség esetén cserélje ki a teljes levegőbevezető rendszert.		√	√	√	√	√
28	* Kipufogórendszer	Ellenőrizze a rögzítőelemek szoros állapotát.	√	√	√	√	√
29	* Jelző- és világítóberendezések, kapcsolók	Ellenőrizze a működésüket.Állítsa be a fényszórót.	√	√	√	√	√	√

YAU18680

MEGJEGYZES:

●Levegőszűrő

• A motorkerékpárban eldobható impregnált papír szűrőbetét van, melynél a sűrített levegős tisztítás károsodást okoz.
• Amennyiben a szokásosnál nedvesebb vagy porosabb terepen használja a motorkerékpárt, a levegőszűrő betétjét gyakrabban kell cserélni.

●Hidraulikus fékek

• Rendszeresen ellenőrizze a fékfolyadék szintjét, és szükség esetén töltsön utána.
• Kétévenként cserélje ki a főfékhengerek és féknyergek belső alkatrészeit, valamint a fékfolyadékot.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

- Négyévenként, illetve ha megsérültek vagy repedezettek, cserélje ki a fékcsöveket.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU18751

A burkolat le- és felszerelése

Néhány, ebben a fejezetben olvasható karbantartási művelet elvégzéséhez le kell szerelni a burkolatot. Ha a burkolatot le, majd vissza kell szerelnie, lapozzon ide.

A burkolat leszerelése

1. Szerelje le az ülést. (Lásd a(z) 3-15. oldalt.)
2. Csavarja ki a csavart, majd az ábrán látható módon vegye le a burkolatot.

A burkolat visszaszerelése

1. Helyezze vissza a burkolatot, majd csavarja be a csavart.

1. Szerelje vissza az ülést.

YAU19642

A gyújtógyertyák ellenőrzése

A gyújtógyertyák a motor fontos alkatrészei, melyeket rendszeres időközönként ellenőriztetni kell, lehetőleg valamelyik Yamaha-szervizben. Mivel a hő és a lerakódások miatt a gyertyák lassan erodálnak, a karbantartási táblázatban megadott időközönként ki kell őket szerelni, és meg kell vizsgálni. A gyertyák állapota a motor állapotára is utal.

Minden gyertyánál az elektróda körüli porcelánszigetelés színének a hamuszürkétől az őzbarnáig kell terjednie (optimálisan használt motor esetén), és minden kiszerelt gyertya színének egyformának kell lennie. Ha valamelyik gyertya színe jelentősen eltér a többi gyertya színétől, akkor a motor nem működik megfelelően. Ilyen esetekben ne próbálja saját maga orvosolni a hibát. Ellenőriztesse a motorkerékpárt valamelyik Yamaha-szervizben.

Ha valamelyik gyertya erősen erodálódott, illetve nagy mennyiségű koksz- vagy más lerakódás található rajta, ki kell cserélni.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

Ajánlott gyújtógyertyatípus: NGK/CR9EK

A gyertya beszerelése előtt hézagmérővel meg kell mérni a szikraköz nagyságát, és ha szükséges, be kell állítani a megadott értékre.

1. Szikraköz

Szikraköz:

Tisztítsa meg a gyújtógyertya tömítését és érintkező felületét, és távolítson el minden szennyeződést a menetek közül.

Meghúzási nyomaték:

Gyújtógyertya:

17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)

MEGJEGYZES:

Ha nincs nyomatékkulcsa a gyertyák meghúzásához, a helyes nyomaték beállításához jó közelítés, ha meghúzza kézzel a gyertyát, majd 1/4–1/2 fordulattal továbbhúzza gyertyakulccsal. Ezután minél hamarabb ellenőrizze a helyes nyomatékot nyomatékkulccsal.

YAU32852

Motorolaj és olajszűrő

A motorolaj szintjét elindulás előtt mindig ellenőrizni kell. A motorolajat és az olajszűrőt a karbantartási táblázatban megadott időközönként ki kell cserélni.

Az olajszint ellenőrzése

1. A motorkerékpárt állítsa sík talajra, és tartsa függőleges helyzetben.

MEGJEGYZÉS:

Ügyeljen rá, hogy a motorkerékpár függőlegesen álljon az olajszint ellenőrzésekor. Már enyhe dőlés is hibás leolvasást eredményezhet.

1. Indítsa be a motort, melegítse néhány percig, majd állítsa le.
2. Várjon néhány percet, amíg az olaj leülepszik.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

1. Húzza ki és törölje le a nívópálcát, majd helyezze vissza a nyílásba (anélkül, hogy visszacsavarná), ezután húzza ki ismét, és ellenőrizze az olajszintet.

1. Nívópálca
2. Maximális szint jele
3. Minimális szint jele

MEGJEGYZES:

Az olajszintnek a maximális és a minimális szintjelek között kell lennie.

1. Ha a motorolaj szintje a minimális szint jele alá csökken, csavarja le a motorolaj betöltőcsavarját, és az ajánlott motorolajjal töltse fel a tartályt a megfelelő szintig.

1

1. Motorolaj betöltőcsavar 1. Olajleeresztő csavar

2. Helyezze vissza a nívópálcát, húzza meg, majd csavarja vissza a betöltőcsavart.

Motorolaj csere (olajszűrő cseréjével és anélkül)

1. Indítsa be a motort, melegítse néhány percig, majd állítsa le.
2. Helyezzen egy edényt a motor alá a fáradt olaj számára.
3. Csavarja ki az olajleeresztő csavart és az olajbetöltő csavart, majd engedje le a motorolajat a forgattyúházból.

Ha az olajszüröt nem cseréli ki, akkor hagyja ki a 4–6 lépéseket.

1. Csavarja ki az olajszüröt egy olajszürö-kulcs segítségével.

1. Olajszürö
2. Olajszürö-kulcs

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

MEGJEGYZES:

Olajszürő-kulcsot bármelyik Yamaha-márkakereskedésben beszerezhet.

1. Vékonyan kenje be motorolajjal az új olajszűrő O-gyűrűjét.

Ügyeljen rá, hogy az O-gyűrű megfelelően felfeküdjön.

1. Csavarja vissza az új olajszűrőt a szűrőkulcs segítségével, majd nyomatékkulccsal húzza meg a megadott nyomatékkal.

1. Csavarja vissza az olajleeresztő csavart, és húzza meg a megadott nyomatékkal.

MEGJEGYZÉS:

Ellenőrizze az alátétet, és ha sérült, cserélje ki.

Meghúzási nyomaték:

Olajleeresztő csavar: 43 Nm (4.3 m·kgf, 31 ft·lbf)

1. A javasolt motorolajjal töltse fel a motort a megadott szintig, majd csavarja vissza az olajbetöltő csavart.

Ajánlott motorolaj:

lásd 8-1. oldal.

Olajmennyiség:

Olajszürő csere nélkül: 2.50 L (2.64 US qt) (2.20 Imp.qt) Olajszürő cserével: 2.80 L (2.96 US qt) (2.46 Imp.qt)

YCA11620

FIGYELEM:

- A tengelykapcsoló csúszásának elkerülése érdekében (mivel a motorolaj a tengelykapcsolót is keni) ne keverjen adalékanyagokat az olajba. Ne használjon "CD" specifikációjú dízelolajokat, illetve a megadottnál jobb minőségű olajokat. Ne használjon ENERGY CONSERVING II jelölésű vagy annál magasabb besorolású olajokat.

- Ügyeljen rá, hogy ne kerüljön idegen anyag a forgattyúházba.

1. Indítsa be a motort, járassa néhány percig, majd ellenőrizze, nincs-e olajszivárgás. Ha olajszivárgást észlel, azonnal állítsa le a motort, és keresse meg az okát.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

MEGJEGYZES:

A motor beindítása után az olajszint figyelmeztető lámpája elalszik, ha az olajszint megfelelő.

YCA10400

FIGYELEM:

Ha az olajszint figyelmeztető lámpája villog vagy égve marad, azonnal állítsa le a motort, és ellenőrizesse a járművét valamelyik Yamahaszervizben.

1. Állítsa le a motort, és ellenőrizze az olajszintet. Ha szükséges, töltsön utána.

YAU20070

Hűtőfolyadék

Elindulás előtt mindig ellenőrizze a hűtőfolyadék szintjét. A hűtőfolyadékot a karbantartási táblázatban megadott időközönként le kell cserélni.

YAU20091

A hütöfolyadékszint ellenőrzése

1. A motorkerékpárt állítsa sík talajra, és tartsa függőleges helyzetben.

MEGJEGYZÉS:

●A hütőfolyadék szintjét hideg motornál kell ellenőrizni, mivel a szint a motor hömérsékletével változik.

- Szintellenőrzéskor ügyeljen rá, hogy a motorkerékpár függőleges helyzetben legyen. Már enyhe dőlés is hibás leolvasást eredményezhet.

1. Ellenőrizze a hűtőfolyadék szintjét a tágulási tartályban.

MEGJEGYZES:

A hűtőfolyadék szintnek a maximális és minimális szintjelek között kell lennie.

1. A hűtőfolyadék tágulási tartálya

2. Maximális szint jele

3. Minimális szint jele

4. Ha a folyadékszint a minimális szintjelnél vagy alatta van, vegye le a tágulási tartály fedelét.

1. A hűtőfolyadék tágulási tartályának fedele

2. Töltse fel a tartályt a maximális szint jeléig hűtőfolyadékkal, majd helyezze vissza a fedelet.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

A tágulási tartály térfogata (a maximális szint jeléig):

●Ha nem kapható hűtőfolyadék, használhat desztillált vizet vagy lágy csapvizet helyette. Ne használjon kemény vagy sós vizet, mert azok károsítják a motort.
●Ha hűtőfolyadék helyett vízzel töltötte fel a hűtőrendszert, cserélje le minél hamarabb hűtőfolyadékra, különben a motor hűtése nem lesz kielégítő, valamint a víz fagy és korrózió ellen sem nyújt védelmet.
●Ha vizet adott a hűtőfolyadékhoz, mihamarabb ellenőriztesse a hűtőfolyadék fagyállótartalmát valamelyik Yamaha-szervizben, máskülönben a hűtőfolyadék hatékonysága romolhat.

YWA10380

VIGYÁZAT

Soha ne próbálja meg eltávolítani a hűtősapkát, ha a motor forró.

MEGJEGYZES:

●A hűtőben lévő hűtőfolyadék hőmérsékletétől függően a hűtőventillátor automatikusan kapcsol be és ki.
- Arra az esetre, ha a motor túlmelegszik, a(z) 6-39. oldalon találhat utasításokat.

YAU42610

A hűtőfolyadék cseréje

1. Állítsa a motorkerékpárt sík talajra, és szükség esetén hagyja a motort lehűlni.
2. A hütőfolyadék felfogásához helyezzen egy edényt a motor alá.
3. Csavarja ki a hűtősapka rögzítőcsavarját, oldja ki a hűtősapka rögzítését, és vegye le a hűtősapkát.

YWA10380

VIGYÁZAT

Soha ne próbálja meg eltávolítani a hűtősapkát, ha a motor forró.

1. A hütősapka rögzítőcsavarja
2. Hütösapka
3. Hütősapka-rögzítő
4. Vegye le a hűtőfolyadék tágulási tartályának fedelét.

1. A hütőfolyadék tágulási tartályának fedele
2. A hűtőfolyadék tágulási tartálya

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

1. A csavarok eltávolítása után vegye le a hűtőfolyadék tágulási tartályának burkolatát, majd vegye ki a tágulási tartályt.

1. A hűtőfolyadék tágulási tartályának burkolata

2. Csavar

3. Nyílásával lefelé fordítva öntse ki a tágulási tartályból a hűtőfolyadékot.

4. Helyezze vissza a hűtőfolyadék tágulási tartályát és a burkolatot, majd csavarja vissza a csavarokat.
5. A hűtőfolyadék leeresztéséhez csavarja ki a hűtőfolyadék-leeresztő csavart.

1. Hütöfolyadék-leeresztő csavar

2. Miután teljesen leeresztette a hütőfolyadékot, alaposan mossa át a hütőrendszert tiszta csapvízzel.

3. Csavarja vissza a hütőfolyadék-leeresztő csavart, és húzza meg a megadott nyomatékkal.

MEGJEGYZÉS:

Ellenőrizze az alátétet, és ha sérült, cserélje ki.

Meghúzási nyomaték:

Hütöfolyadék-leeresztő csavar: 10 Nm (1.0 m·kgf, 7.2 ft·lbf)

1. Töltse fel a hütöt és a tágulási tartályt a megadott mennyiségű, javasolt típusú hütőfolyadékkal.

Fagyálló/víz keverési arány: 1:1

Ajánlott fagyálló:

jó minőségű etilén-glikol fagyálló, mely alumíniumból készült motorokhoz készült korróziógátló anyagokat tartalmaz

A hűtőfolyadék mennyisége:

Hütőtérfogat (csövekkel együtt): 2.00 L (2.11 US qt) (1.76 Imp.qt) A tágulási tartály térfogata (a maximális szint jeléig): 0.27 L (0.29 US qt) (0.24 Imp.qt)

YCA10471

FIGYELEM:

●Ha nem kapható hűtőfolyadék, használhat desztillált vizet vagy lágy csapvizet helyette. Ne használjon kemény vagy sós vizet, mert azok károsítják a motort.
●Ha hűtőfolyadék helyett vízzel töltötte fel a hűtőrendszert, cserélje le minél hamarabb hűtőfolyadékra, különben a motor hűtése nem lesz kielégítő, valamint a víz fagy és korrózió ellen sem nyújt védelmet.
●Ha vizet adott a hűtőfolyadékhoz, mihamarabb ellenőriztesse a hűtőfolyadék fagyállótartalmát

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

valamelyik Yamaha-szervizben, máskülönben a hűtőfolyadék hatékonysága romolhat.

1. Helyezze vissza le a hűtőfolyadék tágulási tartályának fedelét.
2. Helyezze vissza a hütősapkát, a hütősapka-rögzítőt, és csavarja vissza a hütősapka rögzítőcsavarját.

1. A hütösapka rögzítőcsavarja
2. Hütösapka

3. Hütősapka-rögzítő

4. Indítsa be a motort, hagyja néhány percig járni, majd állítsa le.

5. Vegye le a hütösapkát, és ellenőrizze a hütöfolyadék szintjét a hütörendszerben. Ha szükséges, töltse utána a hütöfolyadékot, amíg a szintje el nem éri a hütörendszer felső részét, majd helyezze vissza a

hütösapkát, a hütösapka-rögzítést, és csavarja vissza a hütösapka rögzítőcsavariját.

1. Ellenőrizze a hűtőfolyadék szintjét a tágulási tartályban. Ha szükséges, a tágulási tartály fedelének eltávolítása után töltse utána a hűtőfolyadékot a maximális szint jeléig, majd helyezze vissza a fedelet.
2. Indítsa be a motort, és ellenőrizze a hűtőfolyadék esetleges szivárgását. Amennyiben szivárgást észlel, ellenőriztesse a hűtőrendszert valamelyik Yamaha-szervizben.

YAU34423

A levegőszűrő-betét cseréje

A levegőszűrő-betétet ki kell cserélni a karbantartási táblázatban megadott időközönként. A szűrőbetétet gyakrabban kell cserélni, ha a szokásosnál nedvesebb vagy porosabb terepen használja a motorkerékpárt.

1. Szerelje le az ülést. (Lásd a(z) 3-15. oldalt.)
2. Csavarja ki az üzemanyagtartály csavarjait, majd emelje le az üzemanyagtartályt a levegőszűrő házáról.

1

1. Csavar

2. A csavarok kicsavarása után vegye le a levegőszűrő házának fedelét.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

1 1 2 1

1. Csavar
2. A levegőszűrő házának fedele
3. Húzza ki a levegőszűrő-betétet.

1. Levegőszűrő-betét
2. A levegőszűrő háza
3. Helyezze be az új szűrőbetétet a levegőszűrő házába.

YCA10480

FIGYELEM:

• Ellenőrizze, hogy a szűrőbetét megfelelően illeszkedik-e a házba.

• A motort soha ne üzemeltesse levegőszűrő-betét nélkül, mert ez komolyan károsítja a dugattyú(ka)t és/vagy a henger(eke)t.

• A csavarok segítségével rögzítse ismét a levegőszűrő házának fedelét.

• Helyezze vissza üzemanyagtartályt, majd csavarja vissza a csavarokat.

YWA12462

VIGYÁZAT

• Az üzemanyagtartály visszahelyezése előtt győződjön meg róla, hogy a vezetékeken (köztük az üzemanyagcsövön, az üzemanyagtartály levegőző tömlőjén és túlfolyótömlőjén) nincsenek sérülések, megfelelően csatlakoznak és helyezkednek el, továbbá nincsenek becsípődve.
• Amennyiben sérülést észlel, az üzemanyag-szivárgás megakadályozása érdekében a motor elindítása előtt ellenőriztesse a járművet valamelyik Yamaha-szervizben.

Ellenőrizze, hogy a csöveket az ábrán látható eredeti pozíciójukba helyezte vissza.

1. Eredeti pozíció (festett jelölés)
2. Szerelje vissza az ülést.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU34300

A motor alapjárati fordulatszámának beállítása

Az alapjárati fordulatszámot a karbantartási táblázatban megadott időközönként ellenőrizni kell, és szükség esetén az alábbiakban megadott módon be kell állítani.

A beállítás megkezdése előtt a motort be kell melegíteni.

MEGJEGYZÉS:

A motor akkor melegedett be, ha gyorsan reagál a gázadásra.

Ellenőrizze a motor alapjáratí fordulatszámát, és amennyiben szükséges, a beállítócsavar segítségével állítsa be az előírt értéket. A motor alapjáratí fordulatszámának emeléséhez fordítsa el a csavart az (a) irányba. A fordulatszám csökkentéséhez a (b) irányba fordítsa el a csavart.

(a) 1 (b)

1. Az alapjárat beállítócsavarja

A motor alapjárati fordulatszáma: 1250–1350 1/p

MEGJEGYZÉS:

Amennyiben az előírt fordulatszám a fentiekben leírt módon nem érhető el, állítassa be az alapjáratot valamelyik Yamaha-szervizben.

YAU21381

A gázbowden holtjátékának beállítása

1. A gázbowden holtjátéka

A gázbowden holtjátékának a gázmarkolaton mérve 3.0–5.0 mm-nek (0.12–0.20 in) kell lennie. Rendszeresen ellenőrizze a gázbowden holtjátékát, és amennyiben szükséges, állítassa be valamelyik Yamaha-szervizben.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU21401

YAU21771

Szelephézag

A szelephézag a használat során változik, aminek következtében a motorba nem megfelelő arányban jut a benzin és a levegő, valamint a motorzaj is megnő. Ennek elkerülése érdekében a karbantartási táblázatban megadott időközönként a szelephézagokat be kell állíttatni valamelyik Yamaha-szervizben.

Gumiabroncsok

A motorkerékpár teljesítményének, élettartamának és biztonságos üzemének érdekében ügyeljen az alábbi, gumiabroncsokra vonatkozó előírásokra.

Guminyomás

Elindulás előtt mindig ellenőrizze a guminyomást, és ha szükséges, állítsa be.

YWA10500

VIGYÁZAT

●A guminyomást hideg állapotban kell ellenőrizni és beállítani (amikor a gumiabroncs hőmérséklete megegyezik a környezet hőmérsékletével).
●A guminyomást az utazási sebességnek, valamint a vezető, az utas, a szállított csomagok és a motorkerékpárra engedélyezett felszerelések összsúlyának megfelelően kell beállítani.

Guminyomás (hideg állapotban mérve):

0–90 kg (0–198 lb):

Első kerék:

225 kPa (33 psi, 2.25 kgf/cm²)

Hátsó kerék:

250 kPa (36 psi, 2.50 kgf/cm²)

Nagysebességű motorozás:

Első kerék:

225 kPa (33 psi, 2.25 kgf/cm²)

Hátsó kerék:

250 kPa (36 psi, 2.50 kgf/cm²)

Maximális terhelhetőség*:

196 kg (432 lb)

* A vezető, az utas, a csomagok és a felszerelések összsúlya

YWA11020

VIGYÁZAT

A motorkerékpár terhelése komoly hatással van az irányíthatóságra, a fékezhetőségre, a teljesítményre és a motorkerékpár biztonságos működésére. Ezért ügyeljen a következőkre:

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

●SOHA NE TERHELJE TÚL A MOTORKERÉKPÁRT! Túlterhelt motorkerékpáron megsérülhet a gumiabroncs, ami az irányíthatóság elvesztéséhez és komoly sérülésekhez vezethet. Ügyeljen rá, hogy a vezető, az utas, a csomagok és a felszerelések együttes súlya ne haladja meg a motorkerékpár maximális terhelhetőségét.
-Ne szállítson lazán rögzített csomagokat, melyek útközben elmozdulhatnak.
●A nehezebb csomagokat a motorkerékpár közepén, stabilan rögzítve, a két oldal közt egyenletesen elosztva szállítsa.
●A terhelésnek megfelelően állítsa be a rugózást és a guminyomást.
- Elindulás előtt mindig ellenőrizze a gumiabroncsok állapotát és nyomását.

A gumiabroncs vizsgálata

1 2

1. A gumiabroncs oldalfala
2. A gumiabroncs profilmélysége

Elindulás előtt mindig ellenőrizze a gumiabroncsokat. Amikor a középen mért profilmélység eléri a kopási határt, illetve ha szög, üvegszilánk került a gumiba, vagy ha az oldalfal repedezett, azonnal keresse fel valamelyik Yamahaszervizt, és cseréltesse ki a gumikat.

Minimális profilmélység (első és hátsó kerék):

1.6 mm (0.06 in)

MEGJEGYZÉS:

A megengedett legkisebb profilmélység országonként különbözhet. Mindig tájékozódjon a helyi szabályozásról.

YWA10470

VIGYÁZAT

• A kopott gumikat cseréltesse le valamelyik Yamaha-szervizben. A kopott gumikkal történő motorozás azon túl, hogy tilos, csökkenti a vezetési stabilitást, és az irányíthatóság elvesztéséhez vezethet.
• A gumikkal, fékekkel és kerekekkel kapcsolatos munkálatokat bízza valamelyik Yamaha-szervizre, ahol megfelelő szakértelemmel és tapasztalattal rendelkező szerelők fogják a munkálatokat elvégezni.

A gumiabroncsok adatai

1 2 3 TJ412

1. A gumiabroncs szelepe

2. Szeleptű

3. Tömítéssel ellátott szelepsapka

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

Ezt a modellt öntött kerekekkel és tömlő nélküli, szelepekkel ellátott gumiabroncsokkal szerelték fel.

YWA10480

VIGYÁZAT

• Az első és hátsó gumiabroncsok mintázatának és gyártmányának azonosnak kell lennie, különben a gyártó nem garantálja a motorkerékpár megfelelő irányíthatóságát.
  ●A Yamaha Motor Co. Ltd. hosszas tesztek után kizárólag az alább felsorolt gumiabroncsokat hagyta jóvá ehhez a modellhez.
  ●A szivárgás elkerülése érdekében ügyeljen rá, hogy a szelepsapkák mindig megfelelően meg legyenek húzva.
  ●A nagysebességű motorozáskor bekövetkező szivárgás elkerülése érdekében csak az alábbiakban megadott szelepeket és szeleptüket használja.

Első gumiabroncs:

Méret:

MINDKÉT gumiabroncs esetén:

Szelep:

TR412

Szeleptű:

9100 (gyári)

YWA10600

VIGYÁZAT

Ezt a motorkerékpárt ultranagy sebességű gumiabroncsokkal szerelték fel. A gumiabroncsok lehető legoptimálisabb kihasználása érdekében ügyeljen a következőkre.

- Csere esetén kizárólag a megadott gumiabroncsokat használja. Más gumiabroncsok nagy sebességnél defektet kaphatnak.

●A teljesen új gumiabroncsok nem tapadnak megfelelően bizonyos útfelületeken, amíg be nem járódnak. Ezért nagysebességű motorozás előtt ajánlatos kb. 100 km-t (60 mi) sebességgel megtenni az új gumiabroncsokkal.
●Nagysebességű motorozás előtt be kell melegíteni a gumikat.
●A guminyomást mindig a használati körülményeknek megfelelően állítsa be.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU21960

Öntött kerekek

A motor teljesítményének, élettartamának és biztonságos üzemének érdekében a kerekekre vonatkozóan ügyeljen a következőkre.

• Elindulás előtt mindig ellenőrizni kell a kerékabroncsokat, nincsenek- e eldeformálódva, elrepedezve vagy elgörbülve. Ha bármilyen sérülést tapasztal, cseréltesse ki a kereket valamelyik Yamaha-szervizben. Még kisebb javításokat se végezzen a kerekeken. Az elformálódott vagy megrepedezett kereket ki kell cserélni.
• A kereket ki kell egyensúlyoztatni, ha a gumit vagy a kereket kicserélték, javításokat végeztek rajtuk. Kiegyensúlyozatlan kerékkel a motorkerékpár irányíthatósága, teljesítménye kisebb, és a gumi élettartama is rövidebb.
• Gumicsere után kisebb sebességgel motorozzon, mert a gumiabroncs felületét be kell járatni ahhoz, hogy elérje az optimális viselkedést.

YAU22080

A kuplungkar holtjátékának beállítása

2 1 (a) (b)

1. A kuplungkar holtjátékának beállítására szolgáló csavar
2. A kuplungkar holtjátéka

A kuplungkar holtjátékának 10.0–15.0 mm-nek (0.39–0.59 in) kell lennie, amint azt az ábra mutatja. Rendszeresen ellenőrizze a kuplungkar holtjátékát, és szükség esetén állítsa be. A kuplungkar holtjátékának növeléséhez fordítsa el az állítócsavart az (a) irányba. A holtjáték csökkentéséhez a (b) irányba fordítsa el a csavart.

MEGJEGYZES:

Ha az előírt holtjátékot a fenti módon nem tudja beállítani vagy a tengelykapcsoló nem működik megfelelően, ellenőriztesse a tengelykapcsoló belső szerkezetét valamelyik Yamaha-szervizben.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU36501

Hátsó féklámpa-kapcsoló

1. Hátsó féklámpa-kapcsoló
2. A hátsó féklámpa-kapcsoló beállítócsavarja

A hátsó féklámpa-kapcsolót a fékpedál mozgása vezérli és akkor van megfelelően beállítva, ha a féklámpa közvetlenül a fékhatás jelentkezése előtt gyullad ki. Amennyiben rendellenességet tapasztal, állíttassa be a féklámpa-kapcsolót valamelyik Yamahaszervizben.

YAU22390

Az első és hátsó fékbetétek ellenőrzése

Az első és hátsó fékbetétek kopottságát a karbantartási táblázatban megadott időközönként ellenőrizni kell.

YAU22420

Első fékbetétek

Mindkét első féket kopásjelzővel látták el, amely lehetővé teszi, hogy a betétek kopottságát a fék szétszerelése nélkül ellenőrizhesse. A fékbetétek ellenőrzéséhez húzza be a féket, és ellenőrizze a kopásjelző horony mélységét. Ha a kopásjelző horony már majdnem eltűnt, cseréltesse ki mindkét fékbetétet valamelyik Yamahaszervizben.

YAU22500

Hátsó fékbetétek

1. A fékbetétek vastagsága

Ellenőrizze a hátsó fékbetéteket, nincsenek-e megsérülve, és mérje meg a vastagságukat. Ha valamelyik fékbetét sérült vagy a vastagsága 1.0 mm (0.04 in) alá csökkent, cseréltesse ki mindkét fékbetétet valamelyik Yamaha-szervizben.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

A fékfolyadék szintjének ellenőrzése

YAU22580

Első fék

LOWER 1

1. Minimális szint jele

Hátsó fék

1 UPPER LOWER

1. Minimális szint jele

Alacsony fékfolyadékszint esetén levegő kerülhet a fékrendszerbe, ami csökkenti a fék hatásosságát.

Elindulás előtt mindig ellenőrizze, hogy a fékfolyadék szintje a minimális szintjel felett van-e, és szükség esetén töltse utána. Az alacsony fékfolyadékszint fékbetétkopásra és/vagy fékfolyadékszivárgásra utal. Ha a fékfolyadék szintje alacsony, ellenőrizze a fékbetétek állapotát és a fékrendszer esetleges szivárgását.

Ügyeljen az alábbiakra:

●A fékfolyadék szintjének ellenőrzésekor győződjön meg róla, hogy a fékfolyadéktartály teteje vízszintes.

●Kizárólag az előírt minőségű fékfolyadékot használja, más fékfolyadékok megtámadhatják a gumitömítéseket, és ezzel folyadékszivárgást és a fékhatás csökkenését okozhatják.

A gyártó által javasolt fékfolyadék: DOT 4

●Mindig ugyanazzal a típusú fékfolyadékkal töltse utána a rendszert. Különböző fékfolyadékok keverése káros kémiai reakciókat eredményezhet, ami a fékhatás romlását okozhatja.

- Újratöltéskor vigyázzon rá, hogy víz ne kerüljön a fékfolyadék-tartályba. A víz jelentős mértékben csökkenti a folyadék forráspontját, aminek következtében levegő kerülhet a fékrendszerbe.

●A fékfolyadék megtámadhatja a festett felületeket és a műanyag részeket. A mellécseppent fékfolyadékot azonnal törölje le.

- Mivel a fékbetétek kopnak, normális jelenség, hogy a fékfolyadék szintje folyamatosan csökken. Ugyanakkor, ha hirtelen csökken le a fékfolyadékszint, ellenőriztesse a motorkerékpárt valamelyik Yamahaszervizben.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU22730

A fékfolyadék cseréje

A karbantartási táblázat végén lévő MEGJEGYZÉS-ben megadott időközönként cseréltesse le a fékfolyadékot valamelyik Yamaha-szervizben. Továbbá cseréltesse ki a főfékhengerek, a féknyergek tömítéseit, valamint a fékcsöveket az alább megadott időközönként, vagy ha sérültek, illetve szivárognak.

●Tömítések: cserélje ki öket kétévenként.
●Fékcsövek: cserélje ki öket négyévenként.

YAU22760

A meghajtólánc feszessége

Elindulás előtt mindig ellenőrizze a meghajtólánc feszességét, és ha szükséges, állítsa be.

YAU22772

A meghajtólánc feszességének ellenőrzése

1. Állítsa a motorkerékpárt az oldaltámaszra.

MEGJEGYZÉS:

A meghajtólánc feszességének ellenőrzésekor és beállításakor ne nehezedjen súly a motorkerékpárra.

1. Váltson üres fokozatba.
2. Forgassa meg a hátsó kereket a motorkerékpár tolásával, és keresse meg azt a pontot, ahol a legfeszesebb a lánc, és itt ellenőrizze a feszességet az ábra szerint.

A meghajtólánc feszessége: 45.0–55.0 mm (1.77–2.17 in)

1. A meghajtólánc feszessége
2. Ha a láncfeszesség nem megfelelő, állítsa be az alábbi módon.

YAU34361

A meghajtólánc feszességének beállítása

1. Lazítsa meg a tengelyrögzítő anyát, majd a lengőkar két végén lévő záróanyákat.
2. A lánc feszítéséhez a lengőkar mindkét végén fordítsa el az állítócsavarokat az (a) irányba. Amennyiben lazítani kíván a láncon, a (b) irányba fordítsa el az állítócsavarokat, majd a hátsó kereket tolja a motor eleje felé.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

MEGJEGYZES:

A kerék megfelelő pozicionálása érdekében a lengőkar két végén lévő jelölések segítségével győződjön meg róla, hogy mindkét állítócsavar ugyanabban a helyzetben van.

1 2 3 (a) (b) 4

1. Tengelyrögzítő anya
2. A láncfeszesség beállítására szolgáló csavar
3. Záróanya
4. Jelölések

YCA10570

FIGYELEM:

A nem megfelelő láncfeszesség túlterheli a motort és a motorkerékpár más fontos alkatrészeit, valamint a lánc megcsúszásához vagy elszakadásához vezethet. Ennek

elkerülése érdekében mindig tartsa a meghajtólanc feszességét az előírt határok között.

1. Szorítsa meg a zárócsavarokat és a tengelycsavart a megadott nyomatékkal.

Meghúzási nyomaték:

Záróanya:

16 Nm (1.6 m·kgf, 11 ft·lbf)

Tengelyrögzítő anya:

120 Nm (12.0 m·kgf, 85 ft·lbf)

YAU23022

A meghajtólánc tisztítása és kenése

A meghajtóláncot a karbantartási táblázatban megadott időközönként meg kell tisztítani és kenni, máskülönben hamar elhasználódik, különösen akkor, ha poros vagy nedves terepen használja a motorkerékpárt. A meghajtólánc karbantartását az alábbi módon végezze.

YCA10581

FIGYELEM:

A motorkerékpár mosása vagy esős időben történő használat után a meghajtóláncot meg kell kenni.

1. A lánc tisztításához kis puha kefét és gázolajat használjon.

YCA11120

FIGYELEM:

Az O-gyűrűk megóvása érdekében ne használjon gőzborotvát, magasnyomású mosót vagy nem megfelelő oldószereket.

1. Törölje szárazra a láncot.
2. Kenje meg alaposan a láncot speciális, O-gyűrűvel ellátott lánchoz készült kenőanyaggal.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YCA11110

FIGYELEM:

Ne használjon motorolajat vagy bármilyen más kenőanyagot a lánc kenéséhez, mert ezek olyan összetevőket tartalmazhatnak, amelyek károsíthatják az O-gyűrűket.

YAU23100

A bowdenek ellenőrzése és kenése

Elindulás előtt mindig ellenőrizze a bowdenek működését és állapotát. Ha szükséges, kenje meg a bowdeneket és a bowdenek végeit. Ha valamelyik bowden sérült vagy nehezen mozog, keressen fel egy Yamaha-szervizt.

YAU23111

A gázmarkolat és a gázbowden ellenőrzése, kenése

Elindulás előtt mindig ellenőrizze a gázmarkolat működését. A gázbowdent a karbantartási táblázatban megadott időközönként meg kell kenni.

A gyártó által ajánlott kenőanyag: Motorolaj

YWA10720

VIGYÁZAT

Ha a bowdenház sérült, akkor a huzal megszorulhat vagy elrozsdásodhat. A biztonságos működés érdekében minél előbb cseréltesse ki a sérült bowdent.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU23131

A fék- és sebességváltó pedálok ellenőrzése, kenése

Elindulás előtt mindig ellenőrizze a fék- és sebességváltó pedálok működését, és amennyiben szükséges, kenje meg a pedálok tengelyeit.

Ajánlott kenőanyag: lítiumszappan-bázisú zsír (általános célú zsír)

YAU23140

A fék- és kuplungkarok ellenőrzése, kenése
Fékkar

Elindulás előtt mindig ellenőrizze a fék- és kuplungkarok működését, és amennyiben szükséges, kenje meg a karok tengelyeit.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

Ajánlott kenőanyag: lítiumszappan-bázisú zsír (általános célú zsír)

YAU23200

Az oldaltámasz ellenőrzése és kenése

A lengőkar tengelyeinek kenése

A lengőkar tengelyeit a karbantartási táblázatban megadott időközönként meg kell kenni.

Ajánlott kenőanyag:

lítiumszappan-bázisú zsír

Elindulás előtt mindig ellenőrizze az oldaltámasz működését, és amennyiben szükséges, kenje meg az oldaltámasz tengelyét és az egymáson elmozduló fém alkatrészeket.

YWA10730

VIGYÁZAT

Ha az oldaltámasz nem mozog egyenletesen, ellenőriztesse vagy javíttassa meg valamelyik Yamahaszervizben.

Ajánlott kenőanyag:

lítiumszappan-bázisú zsír (általános célú zsír)

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU23271

Az első villa ellenőrzése

Az első villa működését és állapotát a karbantartási táblázatban megadott időközönként ellenőrizni kell az alábbiak szerint.

Állapotellenőrzés

YWA10750

VIGYÁZAT

Támassza meg biztonságosan a motorkerékpárt, nehogy feldöljön.

Ellenőrizze a belső csöveket, nincsenek-e rajtuk sérülések, karcok és nem tapasztal-e szivárgást.

Működésvizsgálat

1. A motorkerékpárt állítsa sík talajra, és tartsa függőleges helyzetben.
2. Miközben behúzza az első féket, néhány alkalommal nyomja le erősen a kormányt, és ellenőrizze, hogy az első villa simán rugózik-e.

Ha bármilyen sérülést talált az első villán vagy az nem működik egyenletesen, keresse fel valamelyik Yamaha-szervizt.

YAU23280

A kormányzás vizsgálata

A kopott vagy laza kormánycsapágyak balesetveszélyesek. Ezért a kormány mozgását a karbantartási táblázatban megadott időközönként ellenőrizni kell az alábbiak szerint.

1. Tegyen megfelelő állványt a motor alá, hogy az első kerék felemelkedjen a talajról.

YWA10750

VIGYÁZAT

Támassza meg biztonságosan a motorkerékpárt, nehogy feldöljön.

1. Fogja meg a villaszárak alsó végét, és próbálja őket előre-hátra mozgatni. Ha holtjátékot érez, ellenőriztesse vagy javíttassa meg a motorkerékpárt valamelyik Yamahaszervizben.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

A kerékcsapágyak ellenőrzése

Az első és hátsó kerék csapágyait a karbantartási táblázatban megadott időközönként ellenőriznie kell. Ha a kerekek lazák vagy nem forognak egyenletesen, ellenőriztesse vagy javíttassa meg a kerékcsapágyakat valamelyik Yamaha-szervizben.

YAU34971

Akkumulátor

1. Pozitív akkumulátorpólus
2. Negatív akkumulátorpólus

Az akkumulátor az üzemanyagtartály alatt helyezkedik el. (Lásd a(z) 6-13. oldalt.)

Ezt a modellt gondozást nem igénylő (MF) akkumulátorral szerelték fel, így nem igényel karbantartást. Nem kell ellenőrizni az elektrolitszintet, és desztillált vízzel sem kell utántölteni.

Az akkumulátor töltése

Ha az akkumulátor gyengének tűnik, azonnal töltesse fel valamelyik Yamahaszervizben. Ne felejtse el, hogy az akkumulátor hamarabb lemerül, ha a motorkerékpárra elektromos kiegészítőket szerelt.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YWA10760

! VIGYÁZAT

- Az akkumulátorban lévő elektrolit komoly égési sérüléseket okozó kénsavat tartalmaz, mérgező és veszélyes. Kerülje, hogy az akkumulátorsav a bőrével, a ruhájával, a szemével érintkezzen. Védje a szemét, ha az akkumulátorral dolgozik. Ha mégis akkumulátorsavval érintkezik, a KÖVETKEZÖKET TEGYE:

• KÜLSÖLEG: öblítse le bö vízzel.
- BELSÓLEG: igyon nagyobb mennyiségű vizet vagy tejet, és hívjon azonnal orvost.
- SZEMEK: öblítse vízzel 15 percig, és hívjon azonnal orvost.

- Az akkumulátorok robbanásveszélyes hidrogéngázt fejlesztenek. Nyílt láng és szikrák forrását tartsa távol az akkumulátortól, és ne dohányozzon a közelében. Ha zárt térben tölti az akkumulátort, szellőztessen.

●EZT, ÉS MINDEN MÁS AKKUMULÁTORT TARTSON TÁVOL GYERMEKEKTÓL.

Az akkumulátor tárolása

1. Ha a járművet több mint egy hónapig nem használja, vegye ki az akkumulátort, és tárolja száraz, hűvös helyen.
2. Ha több mint két hónapig tárolja az akkumulátort, ellenőrizze a töltöttséget havonta, és szükség esetén töltse fel teljesen.
3. Visszahelyezés előtt töltse fel teljesen az akkumulátort.
4. Behelyezéskor ügyeljen rá, hogy az akkumulátorsaruk megfelelően csatlakozzanak az akkumulátor pólusaihoz.

YCA10630

FIGYELEM:

●A z akkumulátort mindig feltöltött állapotban tárolja. Az akkumulátor visszafordíthatatlan károsodását eredményezheti, ha azt lemerült állapotban tárolja.
- A gondozást nem igénylő (MF) akkumulátorok töltéséhez speciális (állandó feszültségű) akkumulátortöltőt kell használni.

Hagyományos akkumulátortöltő használata esetén az akkumulátor károsodik. Ha nincs ilyen speciális töltője, keresse fel valamelyik Yamaha-szervizt, és ott töltesse fel az akkumulátort.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU32842

Biztosítékcsere

A főbiztosíték az üzemanyagtartály alatt található. (Lásd a(z) 6-13. oldalt.)

1. Főbiztosíték
2. Tartalékbiztosíték

A biztosítékdoboz az A panel mögött található. (Lásd a(z) 6-6. oldalt.)

1. A fényszóró biztosítéka
2. A jelzőberendezések biztosítéka
3. A gyújtáskapcsoló biztosítéka
4. A hütőventillátor biztosítéka
5. Memóriavédő biztosíték (a kilométerszámláló, az óra és az indításgátló számára)

6. Az üzemanyag-befecskendező rendszer biztosítéka

7. Tartalékbiztosíték

8. A hátsó lámpa biztosítéka

Ha valamelyik biztosíték kiolvad, az alábbi módon cserélje ki.

1. Állítsa a gyújtáskapcsolót "OFF" helyzetbe, és kapcsolja ki a kiolvadt biztosíték áramkörét.
2. Vegye ki a kiolvadt biztosítékot, majd helyezzen be egy előírt névleges áramú új biztosítékot.

A biztosítékok adatai:

Főbiztosíték: 30.0 A

A fényszóró biztosítéka: 20.0 A
A hátsó lámpa biztosítéka: 10.0 A
A jelzőberendezések biztosítéka: 10.0 A
A gyújtás biztosítéka: 10.0 A
A hütőventillátor biztosítéka: 20.0 A
Az üzemanyag-befecskendező rendszer biztosítéka: 10.0 A
Memóriavédő biztosíték: 10.0 A

YCA10640

FIGYELEM:

Az elektromos rendszer túlterhelésének és az esetleges tűzveszély elkerülése érdekében ne használjon az előírtnál nagyobb névleges áramú biztosítékot.

1. Fordítsa a gyújtáskapcsolót "ON" állásba, és kapcsolja be a kicserélt biztosítékhoz tartozó áramkört. Ellenőrizze az eszköz működését.
2. Amennyiben a biztosíték a bekapcsoláskor ismét kiég, ellenőriztesse az elektromos rendszert valamelyik Yamaha-szervizben.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU34380

Izzócsere a fényszóróban

A motorkerékpár fényszórójában kvarchalogén izzólámpa található. Ha kiég a fényszóró-izzó, az alábbiakban leírt módon cserélje ki.

1. Csavarja ki a fényszóró két oldalán található csavarokat, majd vegye le a fényszórót.

1. Csavar

2. Húzza ki a fényszóró elektromos csatlakozóját, majd vegye le az izzó burkolatát.

1. A fényszóró-izzó burkolata

2. A fényszóró elektromos csatlakozója

3. Akassza ki az izzó foglalatát, és vegye ki a kiégett izzót.

1. A fényszóró-izzó foglalata

2. A fényszóró izzója

YWA10790

! VIGYÁZAT

A fényszóró-izzók erősen felmelegednek. Ezért tartsa távol a gyúlékony anyagokat a működő fényszóró-izzótól, és ne érjen az izzóhoz, amíg az le nem húlt.

1. Helyezze be az új izzót, majd rögzítse a foglalattal.

YCA10660

FIGYELEM:

Az izzó beszennyeződésének elkerülése érdekében ne érintse meg a z izzó búráját, m befolyásolja az izzó búrájának átlátszóságát, az izzó fényerejét és élettartamát. A fényszóró-izzón található szennyeződéseket és ujjlenyomatokat alaposan törölje le alkohollal vagy hígítóval átitatott ronggyal.

e r t

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

1. Ne érjen az izzó búrájához.

2. Tegye vissza a fényszóró-izzó burkolatát, majd helyezze vissza az elektromos csatlakozót.

3. A csavarok segítségével szerelje vissza a fényszórót.
4. Szükség esetén állítassá be a fényszórót valamelyik Yamaha-szervizben.

YAU32822

Izzócsere a hátsó/féklámpában

1. Szerelje le az ülést. (Lásd a(z) 3-15. oldalt.)
2. Az óramutató járásával ellenkező irányba elfordítva vegye ki a foglalatot, az izzóval együtt.

1. A hátsó/féklámpa izzójának foglalata
2. A kipufogókonzol burkolata

YWA12301

VIGYÁZAT

Ne érjen addig a kipufogókonzolhoz, amíg a kipufogórendszer ki nem húlt.

1. A kiégett izzó eltávolításához nyomja be az izzót, majd fordítsa el az óramutató járásával ellenkező irányba.

2. Helyezze be az új izzót a foglalatba, nyomja be, majd fordítsa el ütközésig az óramutató járásával megegyező irányba.

3. Az óramutató járásával megegyező irányba elforgatva rögzítse vissza a foglalatot.
4. Szerelje vissza az ülést.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU24202

Izzócsere az irányjelzőben

1. A csavar kicsavarása után vegye le az irányjelző búráját.

1. Csavar

2. A kiégett izzó eltávolításához nyomja be az izzót, majd fordítsa el az óramutató járásával ellenkező irányba.

3. Helyezze be az új izzót a foglalatba, nyomja be, majd fordítsa el ütközésig az óramutató járásával megegyező irányba.

4. Helyezze vissza az irányjelző búráját, és csavarja vissza a csavart.

YCA11190

FIGYELEM:

Ne húzza túl a csavart, mert a búra eltörhet.

YAU24310

Izzócsere a rendszám- megvilágító lámpában

1. A csavar kicsavarása után vegye le a rendszám-megvilágító lámpát.

1. Csavar

2. Rendszám-megvilágító lámpa

3. Húzza ki a foglalatot az izzóval együtt.

1. A rendszám-megvilágító lámpa izzója

2. A rendszám-megvilágító lámpa izzójának foglalata

3. Húzza ki a kiégett izzót.

4. Helyezze be az új izzót a foglalatba.

5. Helyezze vissza a foglalatot a rendszám-megvilágító lámpába.

6. Helyezze vissza a rendszám-megvilágító lámpát, és csavarja vissza a csavarokat.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU34401

Izzócsere a helyzetjelzőben

Ha kiég a helyzetjelző izzója, az alábbiakban leírt módon cserélje ki.

1. Csavarja ki a fényszóró két oldalán található csavarokat, majd vegye le a fényszórót.
2. Fordítsa el a helyzetjelző foglalatát az óramutató járásával ellentétes irányba, majd vegye ki a foglalatot. Az izzó a foglalatban található.

1. A helyzetjelző izzója

2. A helyzetjelző izzójának foglalata

3. Húzza ki a kiégett izzót.

4. Helyezze be az új izzót a foglalatba.
5. Helyezze vissza az új izzót tartalmazó foglalatot, majd fordítsa el az óramutató járásával megegyező irányba.

YAU24350

A motorkerékpár megtámasztása

Mivel ezen a modellen nincs központi állvány, ügyeljen a következőkre, ha kiszereli valamelyik kereket, vagy olyan karbantartási műveleteket végez, ahol a motorkerékpárnak függőlegesen kell állnia. A karbantartási művelet elvégzése előtt győződjön meg róla, hogy a motorkerékpár stabilan, függőleges helyzetben áll-e. A nagyobb stabilitás érdekében egy erős fakockát helyezhet a motor alá.

Az első kerékkel kapcsolatos szerelési munkálatok

1. Rögzítse a motorkerékpár hátsó részét motorkerékpár-állvány segítségével, vagy ha nincs, helyezzen egy emelőt a váz alá, a hátsó kerék elé.
2. Emelje meg a motorkerékpár első kerekét egy motorkerékpár-állvány segítségével.

Az hátsó kerékkel kapcsolatos szerelési munkálatok

Motorkerékpár-állvány segítségével emelje meg a hátsó kereket, illetve ha nincs, helyezzen egy-egy emelőt a váz alá a hátsó kerék elé vagy a lengőkar mindkét oldala alá.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

Első kerék

YAU24360

YAU34390

Az első kerék kiszerelése

YWA10820

VIGYÁZAT

●A kerékkel kapcsolatos szerelési munkálatokat ajánlatos valamelyik Yamaha-szervizzel elvégeztetni.
- Támassza meg biztonságosan a motorkerékpárt, nehogy feldöljön.

1. A(z) 6-34. oldalon leírtak szerint emelje meg az első kereket.
2. Lazítsa meg a tengelyrögzítő csavart, a tengelyt és a féknyereg tartócsavarjait.

1 2

1. Keréktengely

2. Tengelyrögzítő csavar

3. A csavarok kicsavarása után mindkét oldalon távolítsa el a fékcsőtartókat.

4. A rögzítőcsavarok kicsavarása után mindkét oldalon szerelje le a féknyerget.

1. Fékcsőtartó
2. Féknyereg
3. A féknyereg tartócsavarja
4. Csavar

YCA11050

FIGYELEM:

A féknyereg leszerelése után ne húzza be a féket, mert összeszorulnak a fékpofák.

1. A kerék kiemeléséhez húzza ki a keréktengelyt.

YAU24860

Az első kerék visszaszerelése

1. Emelje a kereket az első villák közé.
2. Helyezze vissza a keréktengelyt.
3. Engedje le az első kereket a talajra.
4. A csavarok segítségével szerelje vissza a féknyergeket.

MEGJEGYZÉS:

Mielött a féknyergeket visszaszerelné a féktárcsákra, győződjön meg róla, hogy elegendő hézag van a fékpofák között.

1. A csavarok segítségével szerelje vissza a fékcsőtartókat.
2. A megadott nyomatékkal szorítsa meg a tengelycsavart, a tengelyrögzítő csavart és a féknyergek tartócsavarjait.

Meghúzási nyomaték:

Tengely:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Tengelyrögzítő csavar:
19 Nm (1.9 m·kgf, 13 ft·lbf)
A féknyereg tartócsavarja:
40 Nm (4.0 m·kgf, 29 ft·lbf)

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

1. Nyomja lefelé néhányszor a kormányt, és ellenőrizze a villa megfelelő működését.

Hátsó kerék

YAU25080

Az hátsó kerék kiszerelése

YAU34411

YWA10820

VIGYÁZAT

● A kerékkel kapcsolatos szerelési munkálatokat ajánlatos valamelyik Yamaha-szervizzel elvégeztetni.
- Támassza meg biztonságosan a motorkerékpárt, nehogy feldöljön.

1. Lazítsa meg a tengelyanyát.
2. A(z) 6-34. oldalon leírtak szerint emelje meg a hátsó kereket.
3. Tekerje le a tengelyanyát.
4. A lengőkar mindkét oldalán lazítsa meg a záróanyát és a meghajtólánc állítócsavarját.

1. Tengelyrögzítő anya
2. A láncfeszesség beállítására szolgáló csavar

3. Záróanya

4. Mozdítsa a motor eleje felé a kereket, majd emelje le a láncot a hátsó lánckerékről.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

MEGJEGYZES:

●Ha a láncot nehéz leemelni, először vegye ki a kerék tengelyét, majd emelje meg a kereket annyira, hogy le tudja venni a láncot a lánckerékről.
●A láncot nem lehet szétszerelni.

1. Húzza ki a kerék tengelyét, miközben megtámasztja a féknyerget, és kissé megemeli a kereket.

1. Keréktengely
2. A láncfeszesség beállítására szolgáló csavar
3. Záróanya
4. Féknyeregkonzol
5. Féknyereg

MEGJEGYZES:

Egy gumikalapács segítségével könnyedén ki lehet ütni a keréktengelyt.

1. Emelje ki a kereket.

YCA11070

FIGYELEM:

A kerék kiszerelése után ne húzza be a féket, mert összeszorulnak a fékpofák.

YAU34430

A hátsó kerék visszaszerelése

1. Szerelje vissza a kereket és a féknyeregkonzolt, majd dugja be a keréktengelyt jobbról.

MEGJEGYZES:

●Győződjön meg róla, hogy a lengőkaron lévő csúszka a féknyeregkonzolon lévő vájatban helyezkedik el.
●A kerék visszahelyezése előtt ellenőrizze, hogy megfelelő hézag van a fékpofák között.

1. Csúszka

2. Vájat

3. Helyezze vissza a hajtóláncot a lánckerékre.

4. Csavarja vissza a tengelyrögzítő anyát, majd engedje le a talajra a hátsó kereket.
5. Állítsa be a hajtólánc feszességét. (Lásd a(z) 6-22. oldalt.)
6. Húzza meg a tengelyrögzítő anyát a megadott nyomatékkal.

Meghúzási nyomaték:

Tengelyrögzítő anya:

120 Nm (12.0 m·kgf, 85 ft·lbf)

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU25870

Hibakeresés

Bár a Yamaha motorkerékpárokat szigorú ellenőrzésnek vetik alá, mielőtt kikerülnek a gyárból, hibák mégis előfordulhatnak a használat során. Az üzemanyag-ellátó rendszer, a gyújtórendszer vagy a sűrítés hibája rossz indíthatóságot és gyenge teljesítményt idézhet elő.

A hibakereső táblázat ezeknek a rendszereknek a gyors és egyszerű ellenőrzését teszi lehetővé. Ha bármilyen javítás válik szükségessé, vigye el a motorkerékpárt valamelyik Yamaha-szervizbe. A szervizek képzett dolgozói rendelkeznek a motorkerékpárok megfelelő javításához szükséges szerszámokkal, szakmai ismeretekkel és tudással.

Csak eredeti Yamaha-cserealkatrészeket építtessen be a motorkerékpárjába. Az utángyártott alkatrészek csak külsőleg hasonlítanak a Yamaha-alkatrészekre, sokszor gyengébb minőségűek. Következésképpen rövidebb az élettartamuk, és drága javítási költségeket vonhatnak maguk után.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

Hibakereső táblázat

YAU42360

Indítási problémák és csökkent motorteljesítmény

YWA10840

VIGYÁZAT

Ha az üzemanyag-ellátó rendszert ellenőrzi vagy javítja, tartson távol mindenféle nyílt lángot és cigarettetát.

1. Üzemanyag

Ellenőrizze az üzemanyagszintet az üzemanyagtartályban.

Az üzemanyag elegendő.

Nincs üzemanyag az üzemanyagtartályban.

Ellenőrizze a kompressziót.

Töltsön üzemanyagot az üzemanyagtartályba.

A motor nem indul. Ellenőrizze a kompressziót.

2. Kompresszió

Használja az önindítót.

Van kompresszió.

Nincs kompresszió.

Ellenőrizze a gyújtást.

Ellenőriztesse a motorkerékpárt valamelyik Yamaha-szervizben.

3. Gyújtás

Vegye ki a gyújtógyertyákat, és ellenőrizze az elektródáikat.

Nedves

A gyertyákat törölje át száraz kendövel, és állítsa be a szikraközt, vagy cserélje ki a gyertyákat.

Száraz

Ellenőriztesse a motorkerékpárt valamelyik Yamaha-szervizben.

Használja az önindítót.

A motor nem indul. Ellenőrizze az akkumulátort.

4. Akkumulátor

Inditózzon.

A motor gyorsan fordul át.

A motor lassan fordul át.

Az akkumulátor rendben van.

Ellenőrizze az akkumulátor csatlakozásait, és szükség esetén töltse újra az akkumulátort.

A motor nem indul. Ellenőriztesse a motorkerékpárt valamelyik Yamaha-szervizben.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

A motor túlmelegedése

YWA10400

VIGYÁZAT

• Ne távolítsa el a hűtősapkát, ha a motor és a hűtő forró. Nagynyomású forró folyadék és gőz csaphat ki a hűtőből, amely komoly sérüléseket okozhat. Várjon, míg a motor lehül.
• Csavarja ki a hütősapka-rögzítő csavart, tegyen egy vastag rongyot vagy törölközöt a hütősapkára, majd lassan forgassa el ütközésig a hütősapkát az óramutató járásával ellentétes irányba, hogy a túlnyomás megszűnjön. Ha a sziszegő hang elhalkult, nyomja le a sapkát, csavarja tovább az óramutató járásával ellentétes irányba, majd vegye le.

MEGJEGYZES:

Ha nem kapható hűtőfolyadék, használjon csapvizet, de amint lehet, cserélje le az előírt hűtőfolyadékra.

YAU37832

Figyelmeztetés a matt festékkel bevont részek ápolására

YCA15192

FIGYELEM:

Egyes modellek matt festékkel bevont részekkel vannak ellátva. Kérjen tanácsot valamelyik Yamahamárkakereskedőtől, milyen termékeket használjon a motorkerékpár tisztításához. Kefe, agresszív kémiai tisztítószerek vagy termékösszetevők tisztítás közben megkarcolhatják vagy károsíthatják ezeket a felületeket. A matt festékkel bevont részekre viaszt se használjon.

YAU26041

Ápolás

A motorkerékpárok nyitott felépítése látványossá teszi a járművet, de ugyanakkor jobban ki van téve az időjárásnak is. A rozsda és a korrózió megtámadhatja a csúcsminőségű alkatrészeket is. Egy rozsdás kipufogócső egy autón nem látszik, de egy motorkerékpár megjelenését erőteljesen lerontja. A gyakori, megfelelő tisztítás és ápolás nemcsak a garancia feltétele, hanem a motorkerékpárt széppé varázsolja, meghosszabbítja az élettartamát és megőrzi a jármű teljesítményét is.

Tisztítás előtt

1. Miután a motor kihült, húzzon egy nejlonzacskót a kipufogó végére.
2. Győződjön meg róla, hogy az összes kupak, burkolat és elektromos csatlakozó, beleértve a gyertyapipákat is, biztonságosan zárnak.
3. A különösen makacs szennyeződéseket, mint például a motorra égett olajat lazítsa fel zsírtalanító oldattal és egy kefével, azonban ügyeljen rá, hogy ne

kerüljön zsírtalanító a tömítésekre, szimeringekre, lánckerekekre, a meghajtóláncra és a kerékcsapágyakra. A zsírtalanítót és a szennyeződéseket öblítse le vízzel.

Tisztítás

YCA10770

FIGYELEM:

• Kerülje az erősen savas keréktisztítókat, főleg küllős kerekeken. Ha ilyen termékeket használ a különösen szennyezett területeken, ne hagyja ott az előírtnál hosszabb ideig. Alaposan öblítse le vízzel, azonnal szárítsa fel a vizet, és kezelje le a felületet korrózióvédő anyaggal.
• Helytelen tisztítással tönkretehetők a burkolatok, a szélvédők, a panelek és más műanyag alkatrészek. Csak puha, tiszta rongyot vagy szivacsot, enyhe tisztítószert és vizet használjon a műanyag alkatrészek tisztításához.
  ●Ne használjon agresszív kémiai szereket a műanyag alkatrészekhez. Ne használjon olyan rongyot vagy szivacsot,

TISZTÍTÁS ÉS TÁROLÁS

amely korábban agresszív polírozó-tisztító szerekkel, oldatokkal, hígítóval, benzinnel, gázolajjal, rozsdamaróval, korróziógátlóval, fékfolyadékkal, fagyállófolyadékkal vagy akkumulátorsavval érintkezett.

• Ne használjon nagynyomású mosót vagy gőzborotvát, mert a vizet bepréselhetik a nyilásokba, ami meghibásodáshoz vezethet az alábbi helyeken: a kerék, a lengőkar, a villa és a fékek tömítéseinél, az elektromos egységekben (csatlakozók, eszközök, kapcsolók és világítóberendezések), a levegőző és túlfolyó nyilásoknál.
• Szélvédővel felszerelt motorkerékpárok esetén: ne használjon agresszív tisztítószereket vagy kemény szivacsot a szélvédő tisztításához, mert az bemattulhat vagy megkarcolódhat. A műanyagtisztító szerek bizonyos összetevői is megkarcolhatják a szélvédőt. Először próbálja ki a tisztítószert a szélvédőn egy kevésbé látható helyen. Ha a

szélvédő karcos, mosás után használjon jó minőségű műanyag-polírozó szert.

Általános használat után

Puha, tiszta szivacs segítségével mossa le a szennyeződéseket meleg vízzel és enyhe tisztítóoldattal, majd alaposan öblítse le a motorkerékpárt tiszta vízzel. A nehezen hozzáférhető helyek tisztításához használjon fogkefét vagy üvegmosó kefét. A makacs szennyeződéseket és a rovarnyomokat könnyebben eltávolíthatja, ha a mosás előtt néhány percre letakarja azokat egy vizes ronggyal.

Esőben, tengerparton és sózott utakon való motorozás után

Mivel a tengeri só és az utak sózásához használt fagymentesítő só vízzel együtt rendkívül korrozív, kövesse a következő utasításokat esőben, tengerparton és sózott utakon való motorozás után.

MEGJEGYZES:

A télen az utakra szórt só még tavasszal is megmarad.

1. Miután lehült a motor, mossa le a motorkerékpárt hideg vízzel és enyhe tisztítószerrel.

YCA10790

FIGYELEM:

Ne használjon meleg vizet, mert az erősíti a só korróziós hatását.

1. A motorkerékpár megszárítása után, a korrózió elkerülése érdekében fújja be a fém, krómozott és nikkelezett alkatrészeket korróziógátló spray-vel.

Tisztítás után

1. Törölje szárazra a motorkerékpárt szarvasbőrrel vagy nedvszívó ronggyal.
2. A rozsdásodás megelőzése érdekében azonnal törölje szárazra a hajtóláncot, és kenje meg.

3. A krómozott és az alumíniumból vagy rozsdamentes acélból készült alkatrészeket fényesítse ki. (A fényesítés során a rozsdamentes acélból készült kipufogórendszer hő okozta elszíneződése is eltüntethető.)

4. A korrózió elkerülése érdekében ajánlatos korróziógátló spray-vel befújni a fém-, valamint a krómozott és nikkelezett felületeket.

5. A mosás után megmaradt szennyeződések eltávolítására jól használható az univerzális olajspray.
6. A köfelverődések okozta kisebb sérüléseket javítsa ki javítófestékkel.
7. Kenje be a festett felületeket viasszal.
8. Tárolás vagy letakarás előtt szárítsa meg teljesen a motorkerékpárt.

YWA11130

VIGYÁZAT

●Ne kerüljön olaj vagy viasz a fékekre, gumiabroncsokra.
●Ha szükséges, tisztítsa meg a féktárcsákat és a fékbetéteket közönséges féktárcsatisztítóval vagy acetonnal, valamint mossa le a gumiabroncsokat meleg vízzel és enyhe tisztítószerrel. Nagysebességű motorozás előtt próbálja ki a fékeket és a motorkerékpár kanyarodási tulajdonságait.

FIGYELEM:

• Az olajspray-t és a viaszt vékonyan kenje fel és törölje le a felesleget.
• Soha ne kenjen olajat vagy viaszt a gumi és műanyag alkatrészekre. Megfelelő ápolószerrel kezelje őket.
• Kerülje az agresszív polírozószerek használatát, mert azok megsérthetik a festéket.

MEGJEGYZÉS:

Ha tanácstalan, milyen ápolószert használjon, keresse fel valamelyik Yamaha-márkakereskedőt.

YCA10800

Tárolás

YAU26201

Rövid távú

Tartsa a motorkerékpárt száraz, hűvös helyen, amennyiben szükséges, használjon légáteresztő takarót a por ellen.

YCA10810

FIGYELEM:

• Ha a nedves motorkerékpárt rosszul szellőző helyen vagy nem légáteresztő ponyva alatt tárolja, a nedvesség beszivároghat az alkatrészek közé, és rozsdásodást okozhat.
  ●A korrózió elkerülése érdekében ne tárolja a motorkerékpárt nedves pincében, istállóban (az ammónia jelenléte miatt), illetve olyan helyen, ahol erős vegyszereket tárolnak.

Hosszú távú

Több hónapos tárolás előtt:

1. Kövesse az “Ápolás” című fejezetekben leírtakat.
2. Töltse tele az üzemanyagtartályt, és adjon hozzá stabilizáló adalékot (amennyiben lehetséges), hogy az

TISZTÍTÁS ÉS TÁROLÁS

üzemanyag minősége ne romoljon, illetve az üzemanyagtartály ne rozsdásodjon meg.

1. Hajtsa végre a következőket, hogy meggátolja a hengerek, dugattyúgyűrűk stb. korrózióját.

a. Húzza le a gyertyapipákat, és szerelje ki a gyertyákat.

b. A gyertyafuraton keresztül öntsön egy teáskanálnyi olajat minden hengerbe.

c. Tegye be a gyertyákat a gyertyapipákba, majd érintse a gyertyákat hengerfejhez, így az elektródák földelést kapnak. (A következő lépésben ez akadályozza meg a szikrázást.)

d. Forgassa át a motort néhányszor az indítómotorral. (Ez bevonja a hengerek falát olajjal.)

e. Húzza ki a gyertyákat a gyertyapipákból, csavarja vissza azokat a hengerekbe, majd illessze vissza a gyertyapipákat.

YWA10950

VIGYÁZAT

A károk és sérülések elkerülése érdekében a gyertyák elektródáit földelje le, mielött átforgatná a motort.

1. Kenje meg a bowdeneket, a karok, pedálok és az oldaltámasz tengelyeit.

2. Ellenőrizze, és szükség esetén állítsa be a guminyomást, majd emelővel emelje meg a motorkerékpárt annyira, hogy mindkét kereke felemelkedjen a talajról. Ha nincs lehetőség a motorkerékpár megemelésére, akkor havonta fordítson kicsit a kerekeken, hogy ne deformálódjanak el a gumiabroncsok.

3. Helyezzen a kipufogó végére egy nejlonzacskót, hogy a pára ne juthasson be.

4. Szerelje ki az akkumulátort, és töltse fel teljesen. Tárolja hűvös, száraz helyen, és töltse fel havonta egyszer. Ne tárolja az akkumulátort túl hideg, vagy túl meleg helyen (0 °C (30 °F) alatt vagy 30 °C (90 °F) felett). Az akkumulátor tárolásával kapcsolatban lásd még a(z) 6-28. oldalt.

MEGJEGYZÉS:

Tárolás előtt végezzen el minden szükséges javítást.

Méretek:

Teljes hossz:

2095 mm (82.5 in)

Teljes szélesség:

755 mm (29.7 in)

Teljes magasság:

1085 mm (42.7 in)

Ülésmagasság:

795 mm (31.3 in)

Tengelytávolság:

1440 mm (56.7 in)

Hasmagasság:

145 mm (5.71 in)

Minimális fordulási sugár:

2800 mm (110.2 in)

Önsúly:

Olajjal és üzemanyaggal feltöltve:

201.0 kg (443 lb)

Motor:

Motortípus:

folyadékhűtéses, négyütemű, DOHC

Hengerelrendezés:

előrehajló, soros, négyhengeres

Hengerürtartalom:

600.0 cm ^3

Hengerfurat × löket:

65.5 × 44.5 mm (2.58 × 1.75 in)

Kompresszióviszony:

12.20:1

Indítórendszer:

önindító

Kenési rendszer:

karterolajozás

Motorolaj:

Típus:

SAE10W30, SAE10W40, SAE15W40,

SAE20W40 vagy SAE20W50

-20 -10 0 10 20 30 40 50 °C SAE 10W-30 SAE 10W-40 SAE 15W-40 SAE 20W-40 SAE 20W-50

Az ajánlott motorolaj besorolása:

API specifikáció: SG vagy jobb minőségű,

JASO: M

A motorolaj mennyisége:

Olajszürő csere nélkül:

2.50 L (2.64 US qt) (2.20 Imp.qt)

Olajszürő cserével:

2.80 L (2.96 US qt) (2.46 Imp.qt)

Hütörendszer:

A tágulási tartály térfogata (a maximális szint jeléig):

Hütötérfogat (csövekkel együtt):

2.00 L (2.11 US qt) (1.76 Imp.qt)

Levegőszűrő:

Levegőszűrő-betét:

impregnált papírszűrő

Üzemanyag:

Ajánlott üzemanyag:

kizárólag ólommentes normálbenzin

Az üzemanyagtartály térfogata:

19.4 L (5.13 US gal) (4.27 Imp.gal)

Tartalék-üzemanyag térfogata:

3.6 L (0.95 US gal) (0.79 Imp.gal)

Üzemanyag-befecskendező:

Gyártó:

DENSO

Modell/mennyiség:

0290×4

Gyújtógyertyák:

Gyártó/modell:

NGK/CR9EK

Szikraköz:

Tengelykapcsoló típusa:

olajban futó, többtárcsás

Sebességváltó:

Primer áttételi rendszer:

homlokfogaskerék

Primer áttétel:

86/44 (1.955)

Végáttételi rendszer:

lánchajtás

Végáttétel:

46/16 (2.875)

A váltó típusa:

állandó kapcsolódású, 6 fokozatú

Működtetés:

bal lábbal

MÜSZAKI ADATOK

Áttételek:

1.:

37/13 (2.846)

2.:

37/19 (1.947)

3.:

28/18 (1.556)

4.:

32/24 (1.333)

5.:

25/21 (1.190)

6.:

26/24 (1.083)

Váz:

Váztípus:

gyémántváz

Villaszög:

25.00°

Utánfutás:

97.5 mm (3.84 in)

Első gumiabroncs:

Típus:

tömlő nélküli

Méret:

Maximális terhelhetőség:

196 kg (432 lb)

(a vezető, az utas, a csomagok és a

kiegészítők összsúlya)

Guminyomás (hideg állapotban mérve):

Terhelés:

0–90 kg (0–198 lb)

Első kerék:

225 kPa (33 psi) (2.25 kgf/cm²)

Hátsó kerék:

250 kPa (36 psi) (2.50 kgf/cm²)

Terhelés:

Nagysebességű motorozás esetén:

Első kerék:

225 kPa (33 psi) (2.25 kgf/cm²)

Hátsó kerék:

250 kPa (36 psi) (2.50 kgf/cm²)

Első kerék:

A kerék típusa:

öntött kerék

Méretek:

17M/C x MT3.50

Hátsó kerék:

A kerék típusa:

öntött kerék

Méretek:

17M/C x MT5.50

Első fék:

Típus:

dupla tárcsafék

Müködtetés:

jobb kézzel

Ajánlott fékfolyadék:

DOT 4

Hátsó fék:

Típus:

szimpla tárcsafék

Müködtetés:

jobb lábbal

Ajánlott fékfolyadék:

DOT 4

Első felfüggesztés:

Típus:

teleszkópos villa

Rugó/lengéscsillapító típusa:

tekercsrugó/olajcsillapítás

Rugóút:

130.0 mm (5.12 in)

Hátsó felfüggesztés:

Típus:

lengőkar (monocross)

Rugó/lengéscsillapító típusa:

tekercsrugó/gáz-olaj csillapítás

Rugóút:

130.0 mm (5.12 in)

Elektromos rendszer:

Gyújtásrendszer:

digitális TCI

Töltörendszer:

AC elektromágneses

Akkumulátor:

Modell:

GT12B-4

Feszültség, kapacitás:

12 V, 10.0 Ah

Fényszóró:

Izzó típusa:

halogénizzó

Izzó feszültsége, teljesítménye ×

darabszáma:

Fényszóró:

Első irányjelző lámpa:

12 V, 10.0 W × 2

Hátsó irányjelző lámpa:

12 V, 10.0 W × 2

Helyzetjelző lámpa:

12 V, 5.0 W × 1

Rendszám-megvilágító lámpa:

12 V, 5.0 W × 1

Műszermegvilágító lámpa:

EL (LCD backlight)

Üresfokozat-visszajelző lámpa:

LED

A távolsági fény visszajelző lámpája:

LED

Az olajszint figyelmeztető lámpája: LED

Az irányjelző visszajelző lámpája:

LED

Motorhibára figyelmeztető lámpa:

LED

Az indításgátló visszajelző lámpája:

LED

Biztosítékok:

Főbiztosíték:

30.0 A

A fényszóró biztosítéka:

20.0 A

A hátsó lámpa biztosítéka:

10.0 A

A jelzőberendezések biztosítéka:

10.0 A

A gyújtás biztosítéka:

10.0 A

A hütöventillátor biztosítéka:

20.0 A

Az üzemanyag-befecskendező rendszer

biztosítéka:

10.0 A

Memóriavédő biztosíték:

10.0 A

A MOTORKERÉKPÁR AZONOSÍTÁSA

YAU26351

Azonosító számok

Jegyezze fel a kulcs azonosító számát, a vázszámot és a modellazonosító címke információit a lenti üresen hagyott helyekre, arra az esetre, ha alkatrészt kívánna rendelni valamelyik Yamaha márkakereskedőtöl, illetve ha a motorkerékpárt ellopnák.

A KULCS AZONOSÍTÓ SZÁMA:

VÁZSZÁM:

A MODELLAZONOSÍTÓ CÍMKE ADATAI:

A kulcs azonosító száma

YAU26381

1 2 3

1. A kulcs azonosító száma
2. Regisztrációs kulcs (piros színű fejjel)
3. Hagyományos kulcsok (fekete színű fejjel)

A kulcsazonosító szám a kulcskarikán lévő fémlapkába ütve található. Jegyezze fel ezt a számot az üres helyre, mely új kulcs rendelésekor emlékeztetőül szolgálhat.

YAU26400

Vázszám

A vázszám a kormányoszlopba ütve található. Jegyezze fel ezt a számot az üres helyre.

MEGJEGYZÉS:

A vázszámot a motorkerékpár azonosítására használják, valamint a helyi hatósági szervek is kérhetik a regisztráció során.

A MOTORKERÉKPÁR AZONOSÍTÁSA

YAU26540

Modellcímke

A modellcímkét a váz ülés alatti részére ragasztották. (Lásd a(z) 3-15. oldalt.) Jegyezze fel a rajta található adatokat az üres helyre. Ezekre az adatokra akkor lesz szüksége, ha pótalkatrészt rendel valamelyik Yamaha-márkakereskedőtől.

TÁRGYMUTATÓ

A

A gázbowden holtjátéka, ellenőrzés .....6-15

A jármű részei 2-1

Akkumulátor....6-28

A kormányon elhelyezett kapcsolók .....3-10

A kulcs azonosító száma....9-1

A lengőkar tengelyei, kenés 6-26

A meghajtólánc feszessége ......6-22

A motor alapjárati fordulatszáma ......6-15

A motor beindítása 5-1

A motor bejáratása....5-3

A motorkerékpár megtámasztása......6-34

Az indításgátló visszajelző lámpája....3-4

Az irányjelző visszajelző lámpái.... 3-3

Az olajszint figyelmeztető lámpája ...... 3-4

Azonosító számok 9-1

A távolsági fény visszajelző lámpája ..... 3-4

Az üzemanyagtartály szellőző

tömlöje....3-14

Á

Ápolás....7-1

B

Biztonsági információk....1-1

Biztosítékok, csere 6-30

Bowdenek, ellenőrzés és kenés......6-24

Bukósisak tartó....3-15

Burkolat, le- és felszerelés 6-6

E

Első és hátsó fékbetétek, ellenőrzés.....6-20

Első villa, ellenőrzés....6-27

F

Fék- és kuplungkarok, ellenőrzés

és kenés 6-25

Fék- és sebességváltó pedálok, ellenőrzés és kenés 6-25

Fékfolyadék, csere.... 6-22

Fékfolyadékszint, ellenőrzés.... 6-21

Fékkar.... 3-12

Fékpedál.... 3-12

Fénykürt 3-10

Fényszóró-izzó, csere.... 6-31

Fényváltó kapcsoló.... 3-10

Figyelmeztetés, matt festék....7-1

G

Gázmarkolat és gázbowden, ellenőrzés és kenés 6-24

Gumiabroncsok.... 6-16

Gy

Gyújtáskapcsoló/kormányzár 3-2

Gyújtásmegszakító rendszer 3-18

Gyújtógyertyák, ellenőrzés....6-6

H

Használat előtti ellenőrzési lista....4-2

Hátsó/féklámpa izzója, csere.... 6-32

Hátsó féklámpa-kapcsoló.... 6-20

Hátsó lengéscsillapító, beállítás...... 3-16

Helyzetjelző, izzócsere.... 6-34

Hibakeresés 6-38

Hibakereső táblázat 6-39

Hütöfolyadék.... 6-10

|

Időszakos karbantartási és kenési táblázat 6-2

Indításgátló....3-1

Indítógomb.... 3-10

Irányjelző izzója, csere ...... 6-33

Irányjelző-kapcsoló.... 3-10

K

Katalizátor....3-14

Kerekek....6-19

Kerékcsapágyak, ellenőrzés....6-28

Kerék (első) 6-35

Kerék (hátsó)....6-36

Kormány mozgása, ellenőrzés ......6-27

Kuplungkar....3-11

Kuplungkar holtjátéka, beállítás .....6-19

Kürt 3-10

L

LCD-szegmenses fordulatszámmérő .....3-5

Levegőszűrő-betét, csere....6-13

M

Meghajtólánc, tisztítás és kenés ......6-23

Modellcímke 9-2

Motorhibára figyelmeztető lámpa .....3-4

Motorleállító kapcsoló 3-10

Motorolaj és olajszürő 6-7

Müszaki adatok 8-1

0

Oldaltámasz....3-17

Oldaltámasz, ellenőrzés és kenés......6-26

P

Parkolás....5-4

R

Rendszám-megvilágító lámpa izzója, csere....6-33

Riasztó (külön megvásárolható) ......3-9

s

Sebességváltás 5-2

Sebességváltó pedál....3-11

Sz

Szelephézag beállítása....6-16

TÁRGYMUTATÓ

Szerszámkészlet 6-1

T

Tanksapka.... 3-12

Tárolás.... 7-3

Tárolórekesz.... 3-16

Többfunkciós kijelző 3-5

i

Ülés.... 3-15

Üresfokozat-visszajelző lámpa 3-3

Üzemanyag 3-13

Üzemanyag-fogyasztás, ötletek a csökkentésre.... 5-3

v

Vázszám.... 9-1

Vészvillogó 3-11

Visszajelző és figyelmeztető lámpák ..... 3-3

YAMAHA

YAMAHA MOTOR CO., LTD.

PRINTED IN THE NETHERLANDS

2006.07
