HASZNÁLATI ÚTMUTATÓ Ambition 48 HW Wolf Garten

(Eredeti üzemeltetési útmutató)

Polski 128

Az Ön biztonságáért ..... 119

Szerelés 121

Kezelés 121

Hasznos tanácsok a gyep ápolásához 124

Szállítás 124

Karbantartás/ A készülék tisztítása ..... 124

A gép leállítása hosszabb időre . 125

Garancia 126

Információ a motorról ..... 126

Üzemzavarok felismerése és javítása 126

A típustábla adatai

Tartalékalkatrészek rendelésekor valamint a vevőszolgálathívásakor ezek az adatok nagyon fontosak a későbbi azonosítás szempontjából. A típustábla a motor közelében található. Minden adatot, amely készüléke típustábláján szerepel, irjon be a következő mezőbe.

Ezeket, és a készülékre vonatkozó további adatokat megtalálja az e használati utasítás részét képező, különálló CE konformitási nyilatkozatban.

Képi ábrázolás

Hajtsa ki a kezelői útmutató elején található ábrákat tartalmazó oldalt.

Az Ön biztonságáért

A gép helyes használata

Ez a készülék kizárólag arra szolgál - hogy a jelen kezelői útmutatóban leírt módon és biztonsági előírások betartása mellett; - udvarban és szabadidőtelken füvet nyírjon.

Minden más használat nem rendeltetésszerűnek minősül. A nem rendeltetésszerű használat a garancia elvesztését, és mindennemű gyártói felelősségvállalás kizárását vonja maga után. A felhasználó felel minden olyan kárért, amit harmadik személynek, illetve annak tulajdonában okoz. A készüléken a felhasználó által eszközölt változtatások kizárják a gyártó felelősségét azon károkért, amelyek az ilyen változtatásokból származnak.

Csak elektrostarterrel felszerelt készülékekhez:

A mellékelt töltökészülék kizárólag a készülék akkumulátorának a feltöltésre alkalmas. Az akkumulátort csakis ezzel a töltökészülékkel lehet feltölteni.

A biztonsági és a kezelői utasításokat figyelembe kell venni

Mint ezen gép kezelője, olvassa át gondosan az első használatbavétel előtt ezt az üzemeltetési leírást. Cselekedjen az előírások szerint, a kezelői útmutató pedig örizze meg. Sohase engedje meg, hogy gyerekek, vagy olyan személyek használják a gépet, akik jelen kezelői útmutató nem ismerik. Tulajdonosváltáskor adja tovább a géppel együtt a kezelői útmutatót.

Általános biztonsági tudnivalók

Ebben a fejezetben általános biztonsági előírások vannak. Azon figyelmeztetések, amelyek a készülék egyes részeire, funkcióira vagy működésére vonatkoznak, jelen útmutató megfelelő részeiben találhatók.

A munka megkezdése előtt

A készüléket használó személy nem állhat kábító hatású anyagok – például alkohol, drog vagy gyógyszer – hatása alatt.

A készüléket nem kezelheti 16 éven aluli személy – helyi rendelkezések módosíthatják a kezelő korhatárát.

Ez a készülék nem alkalmas arra, hogy korlátozott fizikai és érzékszervi vagy szellemi képességekkel, hiányos tapasztalatokkal és vagy ismeretekkel rendelkező személyek (beleértve a gyermekeket is) működtessék, kivéve, ha egy biztonságukért felelős személy felügyelete alatt állnak, vagy betartják a töle kapott, a készülék használatával kapcsolatos utasításokat.

A gyermeket felügyelet alatt kell tartani, hogy ne játszhassanak a készülékkel.

A munka megkezdése előtt ismerje meg a készülék teljes felszerelését, valamint azok funkcióit.

Az üzemanyagot csak az arra alkalmas tartályokban tárolja, és ne tartsa höforrások (például kályha vagy melegvíztároló) közelében. A tartályt csak szabadban töltse fel.

Soha ne töltse fel a készülék tartályát járó vagy meleg motornál.

A sérült kipufogót, tartályt vagy tartályfedelet cserélje ki.

Használat előtt ellenőrizze,

- a fügyűjtő berendezés működik és a kidobólemez megfelelően zár. A megrongálódott, kopott vagy hiányzó elemeket haladéktalanul pótolni kell.

- ha a vágóeszközök, a rögzítőcsavarok vagy a teljes vágó-egység elhasználódott vagy sérült. A kopott vagy sérült egységeket teljes egészében cseréltesse ki a szakmühelyben, hogy megelőzhesse a készülék kiegyensúlyozatlanságát.

A pótalkatrészeknek és tartozékoknak meg kell felelniük a gyártó által előírt követelményeknek.

Ezért használjon eredeti vagy a gyártó által jóváhagyott pótalkatrészeket és tartozékokat.

Javításokat kizárólag szakmühelyben végeztessen.

Munka közben

A készülékkel vagy a készüléken végzendő munkához viseljen megfelelő munkaruhát, mint például:

- védöcipöt,

- hosszú nadrágot,

- zárt ruházatot,

- f ü l v é d ö ,

- védőszemüveget.

Az összes biztonsági berendezést mindig és kifogástalan állapotban fel kell szerelni a készülékre.

A biztonsági berendezéseken semmilyen módosítást nem szabad végrehajtani.

A készüléket csakis a gyártó által előírt és szállított műszaki állapotában szabad használni.

Tilos megváltoztatni a gyári motorbeállításokat.

Kerülje a nyílt láng használatát és ne dohányozzon.

A gépen végzett minden munkánál

A sérülések megelőzése végett minden, a gépen végzendő munka (pl. karban-tartási és beállítási munkálatok) és a gép szállítása előtt (pl. felemelés vagy mozgatás)

- kapcsolja ki a motort.

- Húzza ki az indítókulcsot (ha van ilyen).

- Várjon, amíg minden mozgó alkatrész teljesen leáll, és a motor lehül.

- A gyújtógyertya csatlakozóját a motornál vegye le, hogy a motor véletlen indítását megakadályozza.

- A motor kézikönyvében található kiegészítő biztonsági utasításokat vegye figyelembe.

A munka végeztével

Soha ne hagyja magára a gépet járó motorral, és mindig húzza ki az inditókulcsot (ha van ilyen).

Biztonsági berendezések

1. ábra

Veszély

Soha ne használja a készüléket megrongálódott biztonsági berendezésekkel vagy biztonsági berendezések nélkül.

Biztonsági kengyel (1)

A biztonsági kengyel az Ön biztonságát szolgálja, szükség esetén a motort és a vágókészüléket azonnal leállítja.

Nem szabad megkisérelni a funkciójának a kikapcsolását.

Kidobólemez (2) vagy terelőlap (3)

A kidobólemez vagy a terelőlap megóvja Önt attól, hogy a vágómű vagy a kidobott szilárd tárgyak sérülést okozzanak.

A készüléket csakis kidobólemezzel vagy terelölappal szabad üzemeltetni.

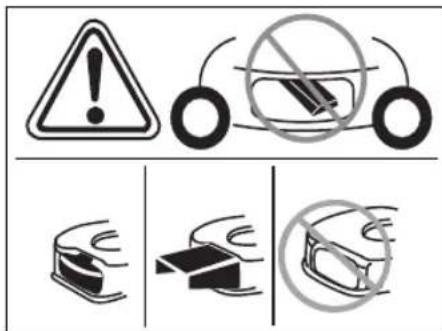

Szimbólumok a gépen

A készüléken különböző, ragasztott címkéken feltüntetett szimbólumok láthatók. Az alábbiakban ezek jelentését adjuk meg:

Figyelem! Üzembe helyezés előtt olvassa el a kezelési útmutatót!

Ne engedjen senkit a veszélyzónába!

A gépen végzett bármil- yen munka megkezdése elött, valamint akkor, ha magára hagyja a gépet, kapcsolja ki a motort, és húzza ki az indítókulcsot. További tudnivalók

„Az Ön biztonságáért” c. fejezetben.

Mielőtt dolgozni kezdene a vágóberendezé- sekkel, húzza ki a gyújtógyertya csatlakozóját!

Óvja a végtagjait: tartsa őket távol a vágó- berendezésektő! Mielőtt beállítaná, tisztítaná vagy ellenőrizné a készü- léket, kapcsolja ki azt, és húzza ki a gyújtógyertya csatlakozóját.

Sérülésveszély – csak a beépített terelőlappal szabad dolgozni.

Sérülésveszély – csak a beépített hátsó kengyellel szabad dolgozni.

Sérülésveszély – csak a beépített kidobóval szabad dolgozni.

A készüléken a szimbóluomok legyenek mindig olvashatóak.

Szimbólumok az útmutatóban

Jelen útmutatóban olyan szimbólumokat használtunk, amelyek a veszélyre figyelmeztetnek vagy fontos tudnivalókra hívják fel a figyelmet. Jelmagyarázat:

Veszély

Olyan veszélyekre figyelmeztet, amelyek a leírt tevékenységgel összefüggésben merülhetnek fel és személyi sérülést okozhatnak.

Figyelem

Olyan veszélyekre figyelmeztet, amelyek a leírt tevékenységgel összefüggésben merülhetnek fel, és a készülék károsodását okozhatják.

Megjegyzés

Fontos információkat és alkalmazási ötleteket jelöl.

Szerelés

A kezelői útmutató végén vagy a mellékelt rajzon a készülék szerelését képeken mutatjuk be.

Hulladékkezelési utasítás

A keletkező csomagolási hulladékokat, a régi gépet stb. a helyi előírásoknak megfelelően kell ártalmatlanítani.

Kezelés

Tartsa be a motor kezelési utasításában található utasításokat is.

Veszély

Baleset

- Személyek, különösen gyermekek vagy állatok nem tartózkodhatnak a működő fűnyíró közelében. Sérülésveszély a kidobott kövek vagy egyéb tárgyak révén.

Meredek lejtő

• A készüléket csak lépésben vezesse.
• Legyen különösen óvatos ha hátrafelé kaszál a készülékkel és ha a készüléket maga felé húzza.
• Meredek lejtön történő fünyíráskor a készülék felborulhat és megsebesítheti Önt. Mindig a lejtőre merőlegesen nyírja a füvet, sohasem hegy- vagy lejtmenetben. Ne használja a készüléket 20%-nál nagyobb dőlésszögű lejtön.
• Irányváltoztatáskor legyen különösen óvatos és mindig figyeljen a stabil helyzetre.
• A határterületek közelében fennállhat a sérülés veszélye. A párkányok, kerítések vagy meredek rézsük közelében dolgozni veszélyes. Fűnyíráskor tartsa meg a biztonságos távolságot ezektől.
• Nedves fü nyírásakor a csökkent súrlódás miatt a készülék megcsúszhat és Önt feldöntheti. Csak száraz fünyíróval dolgozzon.

- Csak napvilágnál vagy jó mesterséges megvilágításnál dolgozzon.

Sérülés

• A vezetőkorlát által biztosított biztonsági távolságot a járó szerszámtól mindig tartsa be.
• A kezelőszemély munkaterülete a használat során a vezetőkar mögött található.
• Soha ne dugja a kezét vagy a lábát a forgó elemek alá.
• Ne használja a gépet rossz időjárási körülmények között, például esőben vagy zivatarban.
• Állítsa le a motort és várja meg, amíg a vágóberendezés leáll:
• mielőtt felbillenti a gépet,
• amennyiben nem füvön, hanem más felületen szállítja,
• Állítsa le a motort, és a véletlenszerű elindítás megakadályozásához húzza ki az indítókulcsot (ha van ilyen), várja meg, míg a motor lehül és húzza le a gyertyapipát,
• mielött a kidobó eltömödéseit és eldugulását megszüntetné,
• mielőtt a fűnyírót átvizsgálná, tisztítaná, beállítaná vagy a k é s z ü l é k e n e g y é b m végezne,
• ha idegen test került a készülékbe. Vizsgálja meg a pázsitnyírogépet és ha az károsodott, vigye el szerelőhöz,
• ha a készülék szokatlanul erősen vibrál. Ellenőrizze azonnal a készüléket.
• Soha ne emelje vagy húzza a készüléket, ha a motor jár.
• Ellenőrizze a terepet, mielőtt a készülékkel dolgozni kezdene, és távolítson el minden olyan tárgyat, amelyet a készülék befoghat, illetve kidobhat.
• Ha a vágóberendezés idegen tárggyal (pl. kövel) érintkezik vagy ha a készülék furcsán kezd vibrálni: azonnal állítsa le a motort. Vizsgálja meg a pázsitnyírogépet és ha az károsodott, vigye el szerelőhöz,
• Sarlós nyíráskor soha ne álljon a fúkidobó nyílások elé.

Készülékek fügyűjtővel:

- A fügyűjtő levételekor a kicsapódó füszálak vagy egyéb kidobódó tárgyak megsebesíthetik Önt vagy másokat. Soha ne járó motornál ürítse ki a fügyűjtőt. Kapcsolja ki a készüléket.

Szénmonoxidos fulladásveszély

A belsőégésű motorokat kizárólag a szabadban szabad üzemeltetni.

Robbanás- és tüzveszély

• A benzingőzök robbanékonyak, és a benzin igen könnyen gyullad.
• Mielőtt a motort elindítja, töltsön be üzemanyagot. Járó vagy még meleg motor esetében az üzemanyagtartályt tartsa zárva.
• Üzemanyagot utántölteni csak álló és hideg motor esetén szabad. Kerülje a nyílt láng használatát és ne dohányozzon. A tartályt csak szabadban töltse fel.
• Ne indítsa be a motort, ha az üzemanyag túlcsordult. A készülék üzemanyaggal szennyezett felületeit tisztítsa meg, és várja meg, hogy az üzemanyag gőzei elpárologjanak.
• A tűzveszély megelőzése végett az alábbi részegységeket tartsa távol a fűtől vagy a kicsorduló olajtól:
• Motor
• Kipufogó
• Akkumulátor/Akkus
• Benzintartály.

Botlás veszélye

- A készüléket csak lépésben vezesse.

Figyelem

A készülék károsodásai

- Kövek, leesett ágak és hasonló tárgyak a készülékben kárt okozhatnak, és annak működőképességét veszélyeztetik. Minden használat előtt távolítsa el a szilárd hulladékokat a munkaterületről.

- A készüléket csak kifogástalan állapotában szabad üzemeltetni. Minden egyes használat előtt szemrevételezze a készüléket. Ellenőrizze, hogy a biztonsági berendezések, kezelőelemek és a csavarkötések nem károsodtak-e és szilárdan rögzítettek. A károsodott alkatrészeket cserélje ki üzembe helyezés előtt.

i Üzemeltetési idő

Tartsa be a megfelelő nemzeti/helyi előírásokat a használat idejére vonatkozóan (adott esetben érdeklődjön az illetékes hatóságnál).

i Irány megadása

A gépen történő iránymegadáskor (pl.: bal, jobb) a markolat irányát használjuk munkairánynak.

Az első üzembe helyezés elött

Töltse be a motorolajat

Figyelem

A készüléket motorolaj nélkül forgalmazzuk, szállítással kapcsolatos megfontolások miatt.

– Ezért az első üzembehelyezés előtt fel kell tölteni motorolajjal, lásd: Motorok kézikönyve.

Az akkumulátort töltse fel

(Készülékek elektromos indítóval)

⚠️ Sérülés-/mérgezésveszély

Szélsőséges esetekben folyadékok, illetve gázok kilépésével kell számolni.

Az akkumulátor a műszerfalban, a felső tolókar közelében található (2. ábra).

⚠️ Áramütésveszély

Minden használat előtt ellenőrizze a töltőkészüléket külső sérülések tekintetében. Soha ne használjon sérült töltőkészüléket.

Figyelem

- Győződjön meg róla, hogy a töltőkészülék típustábláján található adatoknak megfelelően a hálózat 220–230 V-tal és 50 Hz-cel működik.

• Óvja a töltőkészüléket nedvességtől, esőtől, hótól és fagytól.
• Az akkumulátort csak száraz helyiségben töltse fel. A töltés ne haladja meg a maximális 12 óra töltési időt.

• A fünyíró üzembe helyezése előtt válassza le a töltőkészüléket a hálózatról és a gépről.

• ábra

■ A készülék első üzembe helyezése előtt az akkumulátort legalább 10 órán át kell tölteni.
Csakis a tartozékként szállított töltőkészüléket használja.

i Megjegyzés

A töltőkészülék lekapcsolása fordított sorrendben történik.

i A töltőkészülékre vonatkozó hulladékkezelési utasítás

A töltőkészülékre az elektromos készülékek hulladékkezelési előírásai érvényesek. Vegye figyelembe a helyi előírásokat.

Használat elötti beállítások

⚠️ Sérülésveszély

A gépen végzett minden munkánál

• kapcsolja ki a motort,
• húzza ki az indítókulcsot (ha van ilyen),
• várja meg, amíg minden mozgó alkatrész teljesen leáll; a motornak le kell hűlnie,
• a gyújtógyertya csatlakozóját a motornál vegye le, hogy a motor véletlen indítását mega- kadályozza.

A fügyüjtöt akassza a helyére

(csak fü-felfogóval rendelkező készülékeknél)

1. ábra

■ A kidobólemezt emelje fel, és a fügyüjtöt akassza be.

A vágási magasság beállítása

1. ábra

A fü vágásának magasságát állítsa be akívánt értékre.

Lehetséges beállítások (modelltöl függően) kb. 3 cm-tól max. 9 cm-ig.

i Megjegyzés

Azoknál a gépeknél, amelyeken a kerekeket külön be lehet állítani, állítsa a kerekeket azonos magasságra.

A modell

■ A kerekeket rögzítse a kívánt helyzetben.

B modell

■ A hevedert húzza meg, és rögzítse a kívánt helyzetben.

C modell

■ A központi magasságszabályozás kapcsolókarját tolja előre vagy hátra, a kivánt helyzetében rögzítse.

Reteszelje el az elülső kerekeket

(csak reteszelhető elsőkerekekkel rendelkező gépek esetén)

1. ábra

A kerekeket az egyenes haladáshoz rögzíteni kell – a kerekeket állítsa előre, és a kengyelt illessze a nagy résbe.

A kerekek szabadon mozogjanak – a kengyelt illessze a kis résbe.

Tankolás és az olajszint ellenőrzése

■ Ólommentes benzint tankoljon.
■ Az üzemanyagtartályt maximum a betöltőcsonk alsó széle alatt 2 cm-ig töltse.
■ Szorosan zárja le az üzemanyag- tartályt.
■ Ellenőrizze az olajszintet, szükség esetén töltse után (lásd a „Motorkézikönyv” című kiadványt).

Motor indítása

1. ábra

⚠️ Veszély

A sérülések megelőzése végett,

• a motort ne indítsa el, ha a kidobó elött áll;
• tartsa távol a kezét és lábát a vágóműtől;
• keze, lába vagy egyéb testrésze sohase kerüljön a forgó részek közelébe. Tartsa magát mindig távol a kidobótól.

Mielőtt a motort elindítaná, kapcsoljon le minden vágóberendezést és meghajtást.

A készüléket az indításkor nem szabad megdönteni. A készüléket lehetőleg rövid vagy kevés fűvel benőtt sík terepen kell beállítani.

Megjegyzések a motorral kapcsolatban

Vegye figyelembe a motor kézikönyvében található információkat.

• Egyes modelleken nincs gázkar, a fordulatszám beállítása automatikusan történik. A motor mindig optimális fordulatszámon jár.
• Meleg motor esetén is szükség lehet a szívató (Choke) ill. az előadagoló gomb megnyomására.
• Néhány modell nem rendelkezik szivatóval és előadagoló gombbal. A motor automatikusan az adott indítási folyamatra áll rá.

Hidegindításkor:

■ Nyissa ki a benzincsapot (ha van ilyen).
Készülék szívatóval :
- Állítsa a szívatókart, állásba, vagy húzza ki a szívatókart, és állítsa a gázkart (amennyiben van) /maxra – 5A ábra.

vagy

- Állítsa a gázkart állásba - 5B ábra.

Előadagoló gombbal rendelkező gépek:

- Nyomja meg 1–5x erösen az előadagoló gombot és állítsa a gázkart (ha van ilyen) a /max értékre – 5C ábra.

Melegindításkor:

■ Nyissa ki a benzincsapot (ha van ilyen).
■ Gázkart (ha van)/max.-ra.

Elektromos indító nélküli készülékek

5E ábra

■ A készülék mögött állva - a biztonsági kengyelt lenyomni és lenyomva tartani.
Az indítókart lassan húzni, míg érzékelhetővé válik az ellenállása, majd hirtelen eröteljesen meghúzni. Az indítókart ne hagyja visszaugrani, hanem lassan engedje vissza.

Készülékek elektromos indítóval: 5D ábra

■ Válassza le a töltőkészüléket a hálózatról és a gépről.
■ a készülék mögött állva – a biztonsági kengyelt lenyomni és lenyomva tartani.
A műszerfalon a kulcsot jobbra elforditani, és megtartani, míg a motor beugrik (az indítási kísérlet legfeljebb 5 másodpercig tarthat, a következő indításig legalább 10 másodpercet kell várni).

Megjegyzés:

Elektromos indítású gépeknél a motor (kiviteltől függően) manuálisan is indítható az indítózsinór fogantyújával.

Amikor a motor jár:

■ A motor indítása után (kiviteltöl függően):
- állítsa vissza a szívatót (amennyiben van),
- állítsa a gázkart (amennyiben van)
/ max és / min közé, hogy a motor rövid ideig melegedhessen.
■ Fünyíráshoz a gázkart (ha van) teljes gázra kell állítani.

i Megjegyzés

A motor kezelésére vonatkozó további információkat a motor kézikönyve tartalmaz.

Motor leállítása

1. ábra

■ A gázkart (ha van) /min. állásba állítani.
■ A biztonsági kengyelt elengedni. A motor és a vágómű rövid idő múlva teljesen leáll.

Munkavégzés a géppel

A kerékmeghajtás be- és kikapcsolása

(csak a kerékmeghajtásos készülékeknél)

6A, B, C ábra

A kerékmeghajtás bekapcsolása

■ Húzza meg a kart/kengyelt és tartsa így.

A kerékmeghajtás kikapcsolása

■ Engedje el a kart/kengyelt.

Kerékmeghajtás meghajtási sebességének módosítása (kiviteltől függően)

Figyelem

A készülék károsodásai

A beállítást csak járó motor mellett végezze el.

6D/E ábra

■ A különböző sebességfokozatok között a kisebbik karral lehet váltani. 6F ábra
■ A sebességfokozatok között a karral lehet váltani (/max. és /min.).

A fügyűjtőt levenni és kiüríteni (fü-felfogóval rendelkező készülékeknél) 11. ábra

Ha a levágott fű a talajon marad vagy a töltési szintjelző (opcionális, 12. ábra) azt jelzi ki, hogy a kosár megtelt:

■ Engedje el a biztonsági reteszt és várja meg, amíg a motor leáll.
■ A kidobólemezt vegye le és a fügyűjtőt akassza ki.
■ A tartalmát ürítse ki.

Munkavégzés fügyűjtő nélkül

Amikor leveszi a fügyűjtőt, a kidobólemez lecsapódik. Ha fügyűjtő nélkül dolgozik, a kidobólemez a levágott füvet egyenesen lefelé dobja.

Átszerelés a takaráshoz

(opcionális mulch-tartozékkal rendelkező gépek esetén)

Hátsó kidobós gépek:

8B ábra

■ Kidobólemezt megemelni.
■ A fügyüjtöt levenni.
- Árnyékoló éket betenni (a modelltől függően).
■ A kidobólemezt leengedni.

i Megjegyzés

Beépitett aprító funkcióval rendelkező gépekhez nincs szükség külön mulchékre: ezt a funkciót a speciális kialakítású hátsó fedél veszi át (8B ábra).

Oldalkidobós gépek:

1. ábra

■ Ütköző/zárórész felszerelése az oldalkidobó helyére (9A ábra) vagy

- Távolítsa el az oldalkidobót - az ütköző/zárórész automatikusan bezárul (9B ábra).

Gép átszerelése oldalsó kidobásra

(kiviteltöl függöen)

■ Ha rendelkezésre áll: Vegye le a füfelfogót és engedje le a hátsó kidobónyilás fedelét.
■ Emelje meg kissé az ütközöt/zárórészt és szerelje fel az oldalkidobót (9C ábra).

A munka végeztével

■ Húzza ki az inditókulcsot (ha van ilyen).
■ Várjon, amíg minden mozgó alkatrész teljesen leáll, és a motor lehül.
■ Zárja el a benzincsapot (ha rendelkezésre áll- lásd a motorkézikönyvet).
■ A motornál a gyújtógyertya csatlakozóját vegye le.
■ A fügyűjtőt ürítse ki. Készülékek elektromos indítóval:
■ Az akkumulátort 10 óra múlva utántölteni.

i Megjegyzés

A gépet zárt helyen tárolja, tárolás előtt várja meg, míg a motor lehül.

Hasznos tanácsok a gyep ápolásához

Néhány tanács, hogy a fü egészségesen és egyenletesen nöjön.

Nyírás

A gyep különféle fűfajtákat tartalmaz. Ha Ön gyakran nyirja a füvet, a vastagabb, erősebb fűfélék nönek, amelyeknek erős a gyökerük, és összefüggő gyepszőnyeget alkotnak. Ha Ön ritkán nyirja a füvet, a hosszú, vékonyszálú fűfélék és vad lágyszárúak(például here, százszorszép) kerülnek túlsúlyba.

A gyep normal magassága mintegy 4–5 cm. A füvet a fü teljes magasságának csak ^1/_3 -ra nyírja; vagyis 7–8 cm magas füvet vágjon normal magasságra.

A gyepet lehetőleg ne vágja 4 cm-nél rövidebbre, mert száraz időben károsodik a gyepföld.

A magasra nött füvet (például pihenőszabadság után) szakaszosan vágja vissza normal magasságúra.

Fünyiráskor a vágási nyomok mindig fedjék egymást valamelyest.

Aprítás (tartozékokkal)

A füvet egészen kis (körülbelül 1 cm-es) darabkákban vágja le, és a földön hagyja. Így a gyep számára számos tápanyag helyben marad.

Az optimális eredmény eléréséhez a fűnek állandóan rövidnek kell lennie, lásd még a „Fűnyírás” fejezetet.

Aprításkor vegye figyelembe az alábbi tudnivalókat:

• a levágott fü teljes hossza.
• Nem lehet hosszabb 2 cm-nél.
• Lassan haladjon.
• A motorfordulatszámot állítsa maximálisra.
• A vágóművet rendszeresen tisztítani kell.

Szállítás

Rövid távon kézzel

⚠️ Veszély

A forgó vágószerszám eltalálhat bizonyos tárgyakat, amelyeket elrepíthet és így károkat okozhat. Ha a készüléket nem füvön, hanem más felületen mozgatja, előzőleg állítsa le a motort.

Közlekedési eszközzel

⚠️ Veszély

Minden szállítás előtt állítsa le a motort és hagyja lehülni. Húzza ki a gyújtógyertya csatlakozóját. Ne szállítsa a készüléket megdöntve.

Szállításkor a készüléket rögzítse a járművön vagy járműben, a véletlen megcsúszást megelőzése végett.

A gépet csak üres üzemanyag- tartállyal szállítsa. A tanksapka mindig legyen fixen lezárva.

Készülék lehajtható rúddal:

1. ábra

■ A könnyebb elhelyezés végett a készülék kormányrúdja lehajtható.

Karbantartás/A készülék tisztítása

⚠️ Veszély

A sérülések elkerülése végett, a készüléken végzendő bármilyen munka előtt

• kapcsolja ki a motort,
• húzza ki az indítókulcsot (ha van ilyen),
• várjon, amíg minden mozgó alkatrész teljesen leáll, és a motor lehül,
• a gyújtógyertya csatlakozóját a motornál vegye le, hogy a motor véletlen indítását megakadál-yozza,
• a motor kézikönyvében található kiegészítő biztonsági utasításokat vegye figyelembe.

⚠️ Veszély

A vágómű által okozható sérülések megelőzése végett minden munkálatot, mint például a kések cseréje vagy élezése, csakis szakmühelyben végeztessen el (Speciális szerszámok szükségesek).

Figyelem

A készüléket mindig csak úgy döntse meg, hogy a gyújtógyertya felfelé mutasson; így megelőzhetők a motornak az üzemanyag vagy az olaj kifolyása miatti károsodásai.

Karbantartás

Figyelem

Tartsa be a motor kezelési utasításában található karbantartási előírásokat. A szezon végén a készüléket szakmühelyben vizsgáltassa át és végeztesse el a karbantartást.

Figyelem

A motorolaj veszélyezteti a környezetet.

Az olajcserekor keletkező fáradtolajat adja le egy fáradtolajgyűjtőtelepen vagy egy hulladéktisztítóban.

Az akkumulátorok

veszélyeztetik a környezetet.

A használt akkumulátorok nem tartoznak a háztartási hulladékhoz. A használt akkumulátorokat a kereskedőnél vagy a hulladéktisztító üzemben adja le. Szerelje ki az akkumulátort mielőtt a készüléket ócskavasként kiselejtezné.

Megjegyzés

Tartsa be a motor kézikönyvében megadott ellenőrzési és karbantartási időközöket.

Modelltől függően a gép elektronikus karbantartásjelzővel van felszerelve (13. ábra). Vegye figyelembe a megfelelő a karbantartási jelzéseket és az írásos karbantartási utasításokat. A kezelésre vonatkozó leírást és további információkat a karbantartásjelzőhöz mellékelt, különálló kezelési útmutatóban talál.

Az üzemeltetés megkezdése elötti teendök

■ Ellenőrizze az olajszintet, szükség esetén töltse fel.
■ Ellenőrizze a csavarkötéseket, szükség esetén húzza meg a c s a v a r o k a t.
■ Ellenőrizze a biztonsági berendezéseket.

A tengelykapcsoló kapcsolódását ellenőrizze:

(csak a kerékmeghajtásos készülékeknél)

• Járó motornál, kikapcsolt kerékmeghajtásnál a készüléknek nem szabad haladó mozgást végeznie.
• Járó motornál és bekapcsolt kerékmeghajtásnál a készüléknek elöre kell haladnia.
  ■ Szükség esetén a kerékhajtás karján vagy a bowdenhuzalon levő recézett állítócsavarral / állító-anyával állítsa be a kapcsolódási pontot.

Az első 2–5 üzemóra után

■ Olajat cserélni, lásd a motor kézikönyvét.

Minden fünyírás után vagy nyolchetenként

(csak az elektromos indítóval szerelt készülékeknél)

■ Az akkumulátort 10 óra múlva utántölteni.

Szezononként egyszer

■ Olajat cserélni, lásd a motor kezelői útmutatóját.
■ A kidobólemez csuklópontjait és forgó részeit megolajozni.
■ A szezon végén a készüléket szakmühelyben vizsgáltassa át és végeztesse el a karbantartást.

A készülék tisztítása

Figyelem

Tisztítsa meg a készüléket minden használat után. A tisztítatlan készülék anyaga és működése károsodik.

Ne használjon nagynyomású tisztítót.

A fügyűjtő tisztítása

(csak fü-felfogóval rendelkező készülékeknél)

Legegyszerübb közvetlenül a fünyírás után tisztítani.

■ A fügyüjtöt vegye le és ürítse ki.
■ A fügyűjtő erős vízsugárral (kerti csap) kitisztítható.
■ A fügyűjtőt a következő használat előtt alaposan meg kell száritani.

A vágómű tisztítása

Veszély

A vágóművel történő munkavégzés során megsérülhet. Használjon védőkesztyűt.

Figyelem

A készüléket mindig csak úgy döntse meg, hogy a gyújtógyertya felfelé mutasson; így megelőzhetők a motornak az üzemanyag vagy az olaj kifolyása miatti károsodásai.

Tisztítsa meg a készüléket, lehetőleg mindig közvetlenül a használat után.

■ A vágóművet és a kidobólemezt tisztítsa kefével, kissöprüvel vagy törlőruhával.
- Állítsa a készüléket a kerekeire, és a látható fúmaradványokat és szennyeződéseket távolítsa el.

A gép leállítása hosszabb időre

Veszély

Robbanás- és tüzveszély.

Ha a készülék tartályában üzemanyag (benzin) van, akkor a készüléket sohse tárolja olyan helyiségben, ahol az üzemanyag gőzei nyílt láng vagy szikra hatásának lehetnek kitéve.

Figyelem

Anyagkárosodások a készülékben.

A készüléket (miután lehült a motor) kizárólag tiszta és száraz helyen tárolja. Hosszabb tárolás estén, pl. télen, óvja a készüléket a rozsdásodástól.

Szezon végén, vagy ha a készüléket egy hónapnál hosszabb ideig nem használja:

Az üzemanyagot megfelelő edénybe leengedni, a motort tárolni, ahogy az a motor kezelői útmutatójában olvasható,

Figyelem

Az üzemanyagot csak szabadban engedje le.

■ A készüléket és a fügyűjtőt tisztítsa meg.
■ Rozsdásodás ellen minden fémalkatrészt olajos (gyantamentes olaj) törlőruhával át kell törölni vagy olajpermettel kell bepermetezni.
■ Töltse fel az akkumulátort (ha rendelkezésre áll).

Garancia

Minden országban érvényesek az általunk vagy a forgalmazónk által kiadott szavatossági feltételek. Minden készülék üzemzavarait térítésmentesen, a szavatosság keretein belül elhárítjuk, amennyiben azok anyag- vagy gyártási hibák miatt keletkeztek. Reklamáció esetén kérjük, forduljon az eladóhoz, vagy a legközelebbi képviselethez.

Információ a motorról

A motorgyártó felel minden, a motorral kapcsolatos problémáért a teljesítmény, teljesítménymérés, műszaki adatok, szavatosság és a szerviz vonatkozásában. Közelebbi információkat a motorgyártó külön mellékelt üzembentartói/kezelési kézikönyvében talál.

Üzemzavarok felismerése és javítása

A fünyíró üzemzavarainak gyakran egészen egyszerű okai vannak, amelyek felismerhetők és egyes esetekben Ön által is elháríthatók. Minden más esetben a forgalmazó szívesen segít Önnek.

Probléma Lehetséges ok(ok) Hibaelhárítás

Az indító nem húzható ki. A biztonsági kengyel nemműködik.	A biztonsági kengyelt a felső rúd felényomni.
A kés megakadt. A gyújtógyertya csatlakozóját levenni,és az elakadást megszüntetni.
A motor hibás. A szakműhelyt felkeresni.
A motor nem ugrik be. A gázkar állása nem megfelelő. A gázkart állásba tenni vagy CHOKE(hideg motornál).
	A gázkart /max. állásba vagySTART-ra állítani (meleg motornál).
Túl magas a fű. A fűnyírót olyan területre vinni, aholalacsonyabb a fű.
Nincs üzemanyag a tartályban. A tartályt tiszta, friss üzemanyaggalfeltölteni.
Gyújtógyertya csatlakozó nincsa gyújtógyertyára csatlakoztatva.	A gyújtógyertya csatlakozójátvisszatenni.
Az üzemanyag régi vagyszennyezett.	Az üzemanyagot frissre cserélni.
A motor nem ugrik be. Levegőszűrő piszkos. A légszűrót megtisztítani.
A porlasztó „teleitta magát”.	A gyújtógyertyát kicsavarni,megszárítani, a gázkart minimumraállítani, többször indítani,a gyújtógyertyát becsavarni,a motort ismét indítani.
Szívató nem működik.	Működtesse szívató.
Az indító befecskendezőszivattyúnem működik hidegindításkor.	Működtesse az előadagoló gombot.

Probléma	Lehetséges ok(ok)	Hibaelháritás
A motor nem ugrik be.- Elektromos inditású gépeknél:	Akkumulátor lemerült. Az akkumulátort a készülékkel együtt szállitott töltőkészülékkel feltölteni.
	A vezeték sérült. Ellenőrizni, hogy az elektromosvezetékek rendben vannak-e.
Szokatlan zörejek (csörömpölés,zörgés, zakatolás).	Csavarok, anyák vagy egyébrögzítőelemek lazák.	Az alkatrészeket rögzíteni. Ha a zörejek megmaradnak: Keresse felas zakmű helyt.
Rázkódás, vibráció. A kések lazák A késeket rögzítő csavarokatszakmühelyben húzassa meg.
A vágás nem tiszta vagy esika fordulatszám.	A fű túl magas. Nagyobb vágásmagasságot állítson be,szükség szerint másodszor is nyírja lea füvet.
Fű marad a talajon, vagy a fügyűjtő nem telik meg.	A fű túl nedves. Hagyja a pázsítot megszáradni.
	A kidobó eltömödött. Állítsa le a motort, az eltömödéstszüntesse meg.
	A kés életlen. A késeket szakmühelyben cseréltesseki vagy éleztesse meg.
	A motorteljesítmény nemelegendő.	Gyakrabban nyírja a füvet, nagyobbvágásmagasságot állítson be.
	A fügyűjtő megtelt. A motort állítsa le, a fügyűjtő üritse ki.
	A fügyűjtő elszennyeződött. Állítsa le a motort, a fügyűjtőszellőzöréseit tisztítsa meg.
Nem működik a kerékmeghajtó.	Az ékszíj elszakadt vagya meghajtó hibás.	A hibás alkatrészeket szakmühelybenkicseréltetni.
	Berántókötél/bowdenkábelszakadt.	A hibás alkatrészeket szakmühelybenkicseréltetni.

Spis treści
