HASZNÁLATI ÚTMUTATÓ ZC 244 R1 Zanussi-Electrolux

ZANUSSI

KOELKAST

ZT 154 R (TT 150****)

ZC 194 R (190****)

ZC 244 R (240****)

GEBRUIKSAANWIJZING

Lees deze gebruiksaanwijzing aandachtig door voordat u het apparaat installeert en in gebruik neemt. U vindt hierin aanwijzingen m.b.t. de veiligheid, praktische informatie, informatie m.b.t. het milieu en tips. Als u het apparaat volgens de aanwijzingen gebruikt, zal het naar volle tevredenheid werken.

M.b.v. onderstaande symbolen kunt u informatie makkelijk vinden:

Aanwijzingen m.b.t. de veiligheid

Aanwijzingen die belangrijk zijn voor uw veiligheid of voor het functioneren van het apparaat.

Praktische informatie

Informatie m.b.t. het milieu

Tips

Tips m.b.t. levensmiddelen en het bewaren daarvan.

Inhoudsopgave

Belangrijke aanwijzingen m.b.t. de veiligheid 4

Algemene aanwijzingen m.b.t. de veiligheid 4

Veiligheid van kinderen 4

Vóór het in gebruik nemen 4

Aanwijzingen voor de gebruiker....5

Algemene informatie....5

Beschrijving van het apparaat, belangrijkste onderdelen....5

Bedienen van het apparaat....6

In gebruik nemen 6

Temperatuur instellen 6

Aanwijzingen voor het bewaren 6

Bewaartijden en temperaturen 7

Gebruik van de 4-sterren-vriesruimte ....7

Gebruik van de koelruimte 7

Ijsblokjes maken....7

Praktische informatie 7

Tips 7

Energie besparen 7

Het apparaat en het milieu 8

Onderhoud 8

Ontdocien 8

Reiniging en onderhoud 9

Als de koelkast niet in gebruik is ....10

Problemen oplossen....10

Lamp vervangen....10

Als iets niet werkt 10

Aanwijzingen voor de installateur....11

Technische gegevens ....11

Installeren van het apparaat ....11

Vervoer, uitpakken 11

Reiniging 11

Opstelling....12

Deurdraairichting omzetten....13

Deurdraairichting van de vriesruimte omzetten 14

Elektrische aansluiting....15

Bewaartijdentabel (1) 16

Bewaartijdentabel (2) 16

Garantie en service....17

Garantiebepalingen en Service....17

Algemene Garantiebepalingen 17

Garantie-uitbreidingen 17

Garantie-uitsluitingen 17

Belangrijk advies....18

Belangrijke aanwijzingen m.b.t. de veiligheid

Algemene aanwijzingen m.b.t. de veiligheid

- Bewaar deze gebruiksaanwijzing goed en geef hem door aan een evt. volgende eigenaar van het apparaat.

- Dit apparaat is alleen bedoeld voor gebruik in het huishouden, voor het bewaren van levensmiddelen en dient volgens de voorschriften te worden gebruikt.

- Reparaties aan dit apparaat, ook vervangen van het aansluitsnoer, mogen alleen door Service worden uitgevoerd. Daarbij mogen alleen originele Service-onderdelen gebruikt worden. Onvakkundige reparaties kunnen tot aanzienlijke risico's voor de gebruiker leiden!

- Het apparaat is alleen spanningloos als de stekker uit het stopcontact is getrokken. Voordat u het apparaat gaat reinigen, dient u het altijd spanningloos te maken. Trek de stekker nooit aan het snoer, maar aan de stekker zelf uit het stopcontact. Als het stopcontact moeilijk bereikbaar is, schakel dan de zekering in de huisinstallatie uit.

- Het aansluitsnoer mag niet verlengd worden.

- Gebruik het apparaat niet zonder de afdekking van de binnenverlichting.

- Gebruik bij het schoonmaken, het ontdooien of het uitnemen van diepvriesproducten of het ijsblokjesbakje geen scherpe of puntige voorwerpen. Die kunnen het apparaat beschadigen.

- Zorg ervoor dat er geen vloeistoffen bij de temperatuurregelaar en de verlichting komen.

- Consumptie-ijs en ijsblokjes niet direct uit de vriesruimte in de mond stoppen. IJs kan aan lippen of tong vastvriezen en verwondingen veroorzaken.

- Eenmaal ontdooide levensmiddelen mogen niet opnieuw ingevroren worden, maar moeten zo snel mogelijk geconsumeerd worden.

- Kant-en-klare diepvriesproducten volgens de aanwijzingen van de fabrikant van deze producten bewaren.

- Probeer niet het ontdooiproces te versnellen m.b.v. elektrische verwarmingstoestellen of chemische stoffen.

- Laat kunststof onderdelen niet met hete voorwerpen in aanraking komen.

- Geen bussen of flessen met brandbaar gas of vloeistof in het apparaat bewaren. Explosiegevaar!

- Geen koolzuurhoudende dranken, flessen en blikjes in de diepvriesruimte bewaren.

- Het dooiwaterafvoergootje regelmatig controleren en schoonmaken. Bij verstopping kan het verzamelde dooiwater storingen veroorzaken.

Veiligheid van kinderen

- Houd de verpakking uit de buurt van kinderen. Kunststof folie kan verstikkingsgevaar opleveren.

- Het apparaat is bedoeld voor gebruik door volwassenen. Laat kinderen niet met het apparaat of de bedieningselementen spelen.

- Als u het apparaat afdankt, trek dan de stekker uit het stopcontact, snijd het aansluitsnoer af (zo dicht mogelijk bij het apparaat) en haal de deur eruit. U verhindert daardoor, dat spelende kinderen een elektrische schok krijgen of elkaar of zichzelf in het apparaat opsluiten.

Vóór het in gebruik nemen

• Zet het apparaat tegen de muur om te voorkomen dat u zich verbrandt aan warmte afgevende onderdelen (compressor, condensor).
• Trek altijd eerst de stekker uit het stopcontact voordat u het apparaat gaat verplaatsen.
• Let erop dat het apparaat niet op het aansluitsnoer staat.
• Rond het apparaat moet voldoende luchtcirculatie zijn. Gebrek aan luchtcirculatie kan tot oververhitting leiden. Volg daarom de aanwijzingen m.b.t. de installatie.

Als u zich niet aan deze aanwijzingen houdt, kan de fabrikant niet aansprakelijk worden gesteld voor eventuele schade.

Aanwijzingen voor de gebruiker

Algemene informatie

Dit apparaat is een huishoud-koelkast met een 4-sterren-vriesruimte. Het is geschikt voor het koelen van levensmiddelen, het bewaren van diepvriesproducten, het invriezen van levensmiddelen en het maken van ijsblokjes.

Het apparaat is geschikt voor gebruik in een bepaalde klimaatklasse (bepaalde omgevingstemperaturen).

De klimaatklasse vindt u op het typeplaatje.

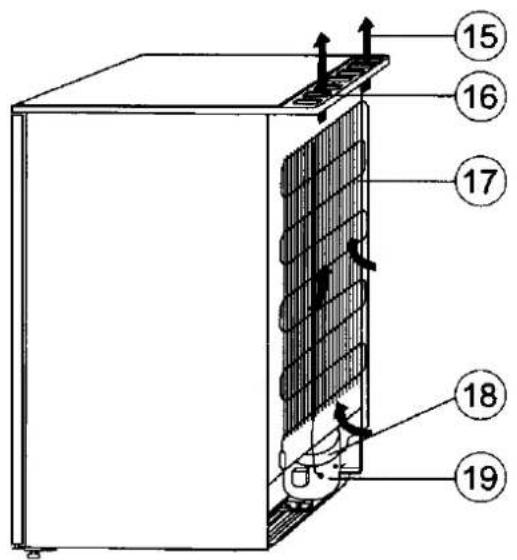

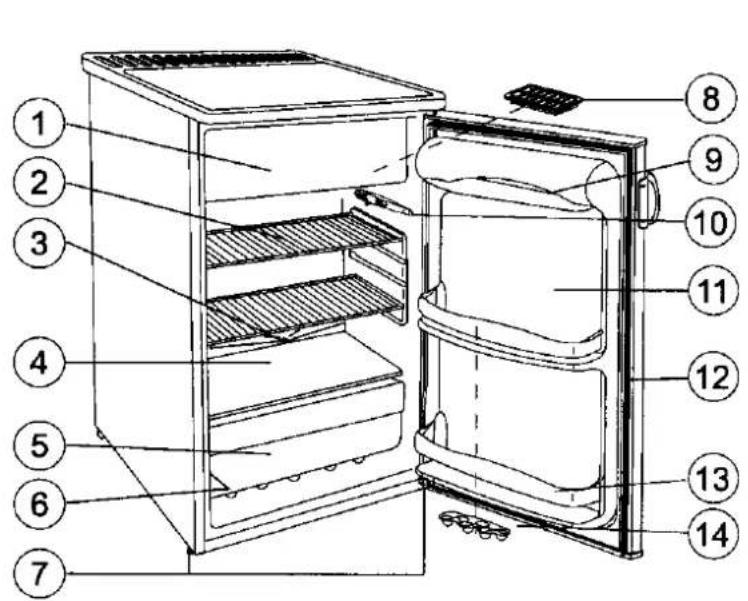

Beschrijving van het apparaat, belangrijkste onderdelen

Labeled diagram of a refrigerator interior showing numbered compartments for identification

Technical diagram of a refrigerant unit with numbered components and airflow indicators

1. vriesruimte
   2.rooster
2. dooiwaterafvoergootje
3. glasplaat
4. groentebak
5. typeplaatje
6. stelvoeten
7. ijsblokjesbakje
8. botervakje
9. verlichting
10. deurvak
11. deurrubber
12. flessenvak
13. eierrekje
14. luchtcirculatie
15. luchtrooster
16. condensor
17. condensbakje
18. compressor

Bedienen van het apparaat

In gebruik nemen

Zet de accessoires in de koelkast en steek de stekker in het stopcontact. Draai de temperatuurregelaar aan de rechterkant van de koelruimte vanuit „0“ rechtsom (zie afb.). Op stand „0“ is het apparaat buiten werking.

In het volgende hoofdstuk vindt u aanwijzingen m.b.t. de instelling.

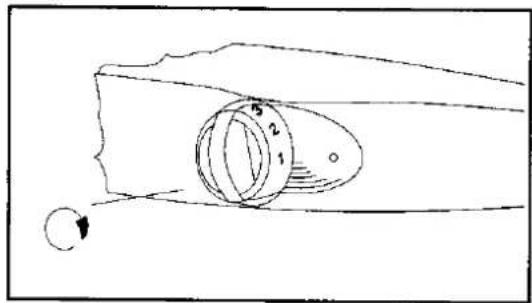

Temperatuur instellen

De thermostaat zorgt er automatisch voor dat de ingestelde temperatuur wordt aangehouden en schakelt regelmatig het apparaat kortere of langere tijd uit.

Hoe hoger het cijfer waarop u de temperatuurregelaar draait, hoe intensiever er gekoeld wordt.

In de vriesruimte wordt een temperatuur van -18 °C of kouder bereikt, als u de temperatuurregelaar op 3 draait. In dit geval wordt de temperatuur in de koelruimte automatisch +5 °C of kouder. Stand 3 is geschikt voor normaal gebruik.

De temperatuur in de koelkast is niet alleen afhankelijk van de instelling van de temperatuurregelaar, maar ook van de omgevingstemperatuur, vaak openen van de deur, de hoeveelheid levensmiddelen enz.

i Op stand 5, de hoogste stand, (bijv. tijdens een hittegolf) werkt de compressor continu. Dit heeft geen negatieve invloed op het functioneren van het apparaat.

Aanwijzingen voor het bewaren

Bewaar de levensmiddelen zoals aangegeven in de afbeelding:

1. diepvriesproducten bewaren, consumptie-ijs en ijsblokjes maken verse levensmiddelen invriezen
2. gebak, kant-en-klare producten
3. levensmiddelen in schaaltjes
4. open blikjes
5. melk, zuivelproducten
6. vers vlees, vleeswaren, worst enz.
7. fruit, groenten
8. kaas, boter
9. eieren
10. yoghurt, zure room
11. kleine flessen
12. grote flessen

5 2 1

Labeled diagram of a refrigerator interior showing numbered compartments for identification

De afbeelding laat model TT 150**** zien.

Bewaartijden en temperaturen

De tabellen achterin de gebruiksaanwijzing informeren u over bewaartijden van diepvriesproducten en verse levensmiddelen.

De bewaartijd kan niet exact worden aangegeven, omdat hij afhankelijk is van de versheid en de behandeling van de levensmiddelen. De bewaartijden zijn daarom slechts richtlijnen.

Diepvriesproducten kunnen alleen veilig bewaard worden, als ze niet ontdooid zijn voordat ze in de vriesruimte worden geplaatst.

Gebruik van de 4-sterren-vriesruimte

Afhankelijk van de instelling van de temperatuurregelaar wordt hier een temperatuur van -18 °C of kouder bereikt.

Bij deze temperatuur kunt u gekochte diepvriesproducten een bepaalde tijd bewaren. U kunt ook kleine hoeveelheden verse levensmiddelen zelf invriezen en bewaren.

In 24 uur tijd kunt u ongeveer 2 kg verse levensmiddelen invriezen.

Verpak de levensmiddelen in plastic of aluminium folie, laat ze in de koelruimte afkoelen en zet ze dan in de vriesruimte.

Schrijf op de verpakking de invriesdatum.

U kunt weer levensmiddelen invriezen als de eerder ingevroren levensmiddelen door en door bevroren zijn.

Gebruik van de koelruimte

(i) Voor optimaal koelen is luchtcirculatie in het apparaat nodig. Bedek daarom de roosters niet geheel met papier, grote schalen enz.

Zet geen hete levensmiddelen in de koelkast. Laat ze eerst tot kamertemperatuur afkoelen. Op deze manier voorkomt u onnodige rijpvorming.

Levensmiddelen kunnen geurtjes van elkaar overnemen. Bewaar levensmiddelen daarom in gesloten schaaltjes, aluminiumfolie, vetvrij papier of vershoudfolie. Op deze manier behouden de levensmiddelen hun vochtigheid en bijv. groenten drogen niet uit.

IJsblokjes maken

Vul het ijsblokjesbakje met water en zet het in de vriesruimte. Als u de bodem van het ijsblokjesbakje nat maakt en de temperatuurregelaar op de maximale stand zet, gaat het invriezen sneller. Vergeet niet, de temperatuurregelaar na het invriezen weer op de normale stand te draaien.

U kunt de ijsblokjes makkelijker losmaken door het ijsblokjesbakje onder stromend water te houden en het dan iets te verdraaien.

Praktische informatie

Dankzij de variabele platen kunt u de koelruimte aan uw eisen aanpassen. U kunt de platen ook verplaatsen als de deur 90° open staat.

Ook de deurvakken kunt u verplaatsen.

Tips

In dit hoofdstuk vindt u praktische tips om het apparaat zo energiezuinig mogelijk te gebruiken. U vindt hier ook informatie m.b.t. het milieu.

Energie besparen

• Hoe lager de omgevingstemperatuur, hoe minder energie het apparaat verbruikt.
• Zet het apparaat liever niet in de zon of naast een warmte afgevend apparaat.
• Zorg ervoor dat de condensor en de compressor voldoende ventilatie hebben. Bedek de ventilatie-openingen niet.
• Doe levensmiddelen in een afgesloten schaaltje of in vershoudfolie om onnodige rijpvorming te voorkomen.

• Open de deur niet onnodig en laat hem niet langer open staan dan nodig is.

• Als u de deur van de vriesruimte sluit, zorg er dan voor dat de grendel in de richting van de pijl beweegt, zodat de deur goed sluit.

• Doe levensmiddelen altijd in een afgesloten schaaltje.
• Laat warme levensmiddelen altijd eerst tot kamertemperatuur afkoelen voordat u ze in het apparaat zet.
• Houd de condensor aan de achterkant van het apparaat schoon.

Het apparaat en het milieu

Dit apparaat bevat, zowel in het koelcircuit als in het isolatiemateriaal, geen gassen die de ozonlaag kunnen aantasten. Het apparaat mag niet samen met huisvuil of gesloopte apparaten weggegooid worden. Uit het oogpunt van milieubescherming moeten afgedankte koel- en vriestoestellen volgens de plaatselijke regelingen op deskundige wijze verwerkt worden. Informeer bij de gemeente naar de mogelijkheden in uw woonplaats. Zorg ervoor dat het koelcircuit, vooral aan de achterkant bij de warmtewisselaar, niet beschadigd wordt.

De materialen met het symbool „ ” zijn geschikt voor recycling.

Onderhoud

Ontdooien

Een deel van het vocht uit de koelruimte wordt tijdens het gebruik in de vorm van ijs of rijp afgescheiden.

Dikke lagen ijs en rijp hebben een isolerend effect. Het koelvermogen wordt minder, de temperatuur stijgt, er is meer energie nodig en als ijs of rijp te dik worden, kan de deur van de vriesruimte niet meer open, de deur kan zelfs kapotgaan.

Bij dit type apparaat gebeurt het ontdooien van de koelruimte automatisch, zonder dat u daaraan iets hoeft te doen.

De thermostaat onderbreekt regelmatig de werking van de compressor. Het koelen wordt dan onderbroken, de temperatuur in de koelruimte stijgt en het ontdooien begint. Na het ontdooien start de thermostaat het koelen weer.

Het dooiwater loopt via het dooiwaterafvoergootje in het condensbakje bovenop de compressor en verdampt door de warmte.

Controleer regelmatig of het dooiwaterafvoergootje niet verstopt is.

Line drawing of a kitchen appliance with a door, showing a handle and side shelf (no text or symbols)

Meestal raakt het afvoergootje verstopt door in papier verpakte levensmiddelen. Het papier komt in aanraking met de achterzijde van de koelruimte en vriest daaraan vast. Als u de levensmiddelen uit de koelruimte haalt, scheurt het papier en dat kan tot verstopping van het afvoergootje leiden. Doe dus voorzichtig met in papier verpakte levensmiddelen.

Als erg veel koelvermogen nodig is, bijv. tijdens een hittegolf, werkt de koelkast soms continu. Er wordt dan niet automatisch ontdooid.

Het is niet abnormaal als er na het ontdooien kleine restjes ijs en rijp op de achterkant van de koelruimte achterblijven.

De vriesruimte kan niet automatisch ontdooid worden, omdat de diepvriesproducten geen hogere temperaturen kunnen verdragen.

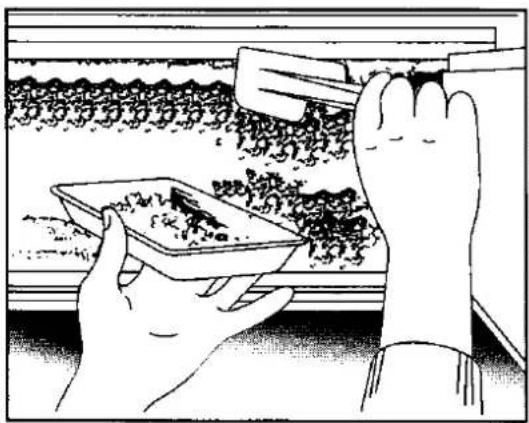

M.b.v. de meegeleverde kunststof schraper kunt u kleine stukjes rijp en ijs verwijderen die zich soms afzetten op de vriesruimte en op de afdichting van de deur.

Het bakje in de afbeelding wordt niet met het apparaat meegeleverd!

Als de ijslaag zo dik is, dat hij niet met de kunststof schraper verwijderd kan worden, moet de vriesruimte ontdooid worden (in het algemeen 2 tot 3 keer per jaar).

Neem de levensmiddelen uit de koel- en vriesruimte en wikkel ze in enkele lagen krantenpapier of dekens. Bewaar ze op een zo koel mogelijke plaats.

Maak het apparaat spanningloos en laat de deuren van vries- en koelruimte open.

Veeg het dooiwater aldoor met een zachte doek of spons weg.

Na het ontdooien de binnenzijde van vries- en koelruimte droog wrijven, de stekker weer in het stopcontact steken en de levensmiddelen weer in het apparaat leggen.

Zet na het ontdooien de temperatuurregelaar op de hoogste stand, zodat het apparaat zo snel mogelijk weer de geschikte bewaartemperatuur kan bereiken.

Reiniging en onderhoud

Wij adviseren u de binnenzijde van de koelkast elke 3 tot 4 weken schoon te maken.

Gebruik geen reinigingsmiddel of zeep.

Trek de stekker uit het stopcontact. De binnenzijde van het apparaat met handwarm water schoonmaken en droog wrijven.

Reinig het magnetische deurrubber met schoon water.

Steek na het reinigen de stekker weer in het stopcontact.

Illustration of hands handling a tray with granular material inside, no text or symbols present

U kunt de vriesruimte het beste schoonmaken en ontdooien als hij leeg of slechts gedeeltelijk vol is.

Stof en vuil die zich op de condensor op de achterkant van de koelkast hebben afgezet, dient u één of twee maal per jaar te verwijderen. Maak dan ook het condensbakje bovenop de compressor schoon.

Als de koelkast niet in gebruik is

Als de koelkast langere tijd niet in gebruik is, gaat u als volgt te werk:

Trek de stekker uit het stopcontact.

Maak de koelkast leeg.

Ontdooien en schoonmaken zoals hiervoor beschreven.

De deur open laten om geurvorming te voorkomen.

Problemen oplossen

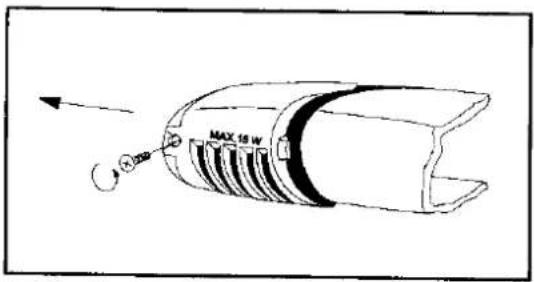

Lamp vervangen

Als de lamp kapot is, kunt u hem als volgt vervangen:

Trek de stekker uit het stopcontact.

Schroef de afdekking los en trek hem in de richting van de pijl. Nu kunt u de lamp vervangen. (Type gloeilamp: Mignon 322, 230 V, 15 W, fitting E 14)

Zet daarna de afdekking weer terug, draai de schroef vast en steek de stekker in het stopcontact.

Als de lamp defect is, heeft dat geen nadelige invloed op de werking van de koelruimte.

Als iets niet werkt

Er kan soms een kleine storing optreden, die u zelf kunt verhelpen. In de tabel vindt u informatie m.b.t. het opheffen van zulke kleine storingen.

Als het apparaat aanstaat, is er soms wat geluid te horen (compressor, circulatie). Dan is er geen sprake van een storing.

Wij willen u er nogmaals op wijzen dat het apparaat met onderbrekingen werkt. Als de compressor stopt, wil dat niet zeggen dat het apparaat niet werkt. Daarom moet u altijd eerst de stekker uit het stopcontact trekken, voordat u elektrische onderdelen aanraakt.

MAX 18 W +2.50

Probleem	Mogelijke oorzaak	Oplossing
Het apparaat koelt niet voldoende.	De temperatuurregelaar is te laag ingesteld.U hebt te veel levensmiddelen tegelijk in het apparaat gezet.U hebt zeer warme levensmiddelen in het apparaat gezet.De deur is niet goed gesloten.Er is geen koude luchtcirculatie binnenin het apparaat.	Op een hogere stand instellen.Minder levensmiddelen in het apparaat zetten.Levensmiddelen eerst tot kamertemperatuur laten afkoelen.Controleren of de deur dicht is.Voor koude luchtcirculatie zorgen.
Het apparaat koelt te sterk.	De temperatuurregelaar is te hoog ingesteld.De stekker zit niet in het stopcontact.	Op een lagere stand instellen.De aansluiting controleren.
Het apparaat koelt helemaal niet.	Er staat geen spanning op het stopcontact.De temperatuurregelaar staat op stand „0“.	Stopcontact controleren.Stand van de temperatuurregelaar controleren.
Het apparaat maakt veel geluid.	Het apparaat staat niet goed.	Controleren of het apparaat stabiel staat (alle vier voeten moeten op de vloer staan).

Als u de storing aan de hand van de aanwijzingen niet kunt oplossen, neem dan contact op met Service.

Aanwijzingen voor de installateur

Technische gegevens

Model/Type	ZT 154 R (TT 150****)	ZC 194 R (190****)	ZC 244 R (240****)
bruto-inhoud (l)	vriesruimte: 18koelruimte: 128	vriesruimte: 18koelruimte: 172	vriesruimte: 18koelruimte: 219
nuttige inhoud (l)	vriesruimte: 18koelruimte: 122	vriesruimte: 18koelruimte: 166	vriesruimte: 18koelruimte: 213
breedte (mm)	550	550	550
hoogte (mm)	850	1050	1250
diepte (mm)	600	600	600
Energieverbruik (kWh/24 uur)(kWh/jaar)	0.75274	0,88321	0,98358
energie-efficiëntieklasse	B	B	B
steraanduiding vriesruimte	***	****	****
invriesvermogen (kg/24 h)	2	2	2
max. bewaartijd bij stroomuitval (uur)	11	11	11
aansluitwaarde (W)	100	100	100
gewicht (kg)	37	40	47

Installeren van het apparaat

Vervoer, uitpakken

U kunt het apparaat het beste rechtop in de originele verpakking vervoeren. Zie ook de aanwijzingen op de verpakking.

Na elk transport mag het apparaat pas na ca. 2 uur ingeschakeld worden.

Pak het apparaat uit en controleer het op transportschade. Neem in geval van transportschade contact op met de leverancier en sluit het apparaat niet aan.

Reiniging

Verwijder het plakband waarmee de onderdelen in het apparaat vastgezet zijn.

Neem de binnenkant van het apparaat met handwarm water en wat mild reinigingsmiddel af. Gebruik een zachte doek.

Wrijf daarna de binnenkant van het apparaat droog

Opstelling

De omgevingstemperatuur heeft invloed op het stroomverbruik. Daarom moet het apparaat op een plaats staan waarvan de omgevingstemperatuur overeenkomt met de klimaatklasse waarvoor het uitgevoerd is, zie onderstaande tabel. De klimaatklasse vindt u op het typeplaatje.

Klimaatklasse	Omgevingstemperatuur
SN	+10..,+32°C
N	+16..,+32°C
ST	+18..,+38°C

Als de omgevingstemperatuur te laag is, kan de temperatuur in de koelruimte te hoog worden.

Als de omgevingstemperatuur te hoog is, moet de compressor langer werken, de automatische ontdooiing werkt niet meer, de temperatuur in de koelruimte stijgt en er wordt meer energie verbruikt.

Het apparaat moet waterpas staan. Daartoe kunt u de stelvoeten (1) aan de voorzijde verstellen. De afstandsringen (2) zijn onderdeel van de stelvoeten. Als het apparaat waterpas moet worden gezet, kunnen deze afstandsringen worden verwijderd.

Zet het apparaat niet direct in de zon of dicht bij een verwarming of fornuis.

ls opstelling naast een warmtebron niet te vermijden, dan moeten de volgende minimale afstanden worden aangehouden:

• Naast een gas- of elektrisch fornuis 3 cm. Als de afstand kleiner is, plaats dan een warmte-isolerende plaat van 0,5 tot 1 cm dik tussen de twee apparaten.
• Naast een olie- of kolenkachel 30 cm.
  De koelkast moet geheel tegen de muur staan.

Houd de minimale afstanden aan (zie afb.).

A: opstelling onder een keukenkastje B: vrije opstelling

Technical diagram showing a mechanical component with numbered parts and directional arrow indicating rotation or movement.

10 cm -1.5 cm A B -1.5 cm

Deurdraairichting omzetten

Als dat handiger in het gebruik is, kunt u de deurdraairichting van rechts naar links omzetten.

Ga als volgt te werk:

• Trek de stekker uit het stopcontact.
• Kantel het apparaat voorzichtig achterover en zorg ervoor dat de compressor de vloer niet raakt. U kunt dit het beste met twee personen doen.
• Draai de stelvoeten aan beide zijden uit (2 stuks), daarna de schroeven die de onderste deurscharnieren vasthouden (3 stuks) en de schroef aan de andere kant van het apparaat.
• Zet de stift in de onderste deurscharnierplaat in de richting van de pijl over.
• Bevestig de plaat aan de andere kant en laat de stand van de deur ongewijzigd.

• Draai dan de ene schroef in de vrijgekomen plaats aan de andere kant, daarna de stelvoeten (2 stuks) en zet het apparaat weer rechtop.

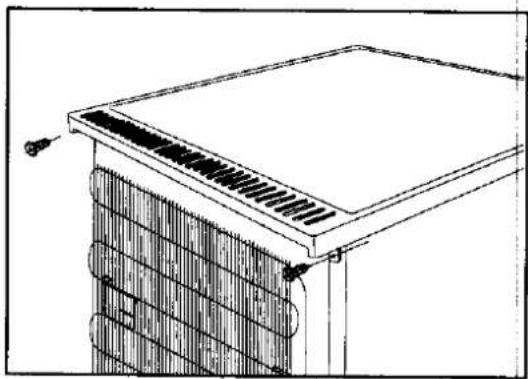

• Om het bovenste deurscharnier om te zetten draait u de schroeven (2 stuks) los die het kunststof bovenblad op de achterzijde van het apparaat vasthouden.

• Duw het bovenblad terug en til het van het apparaat.

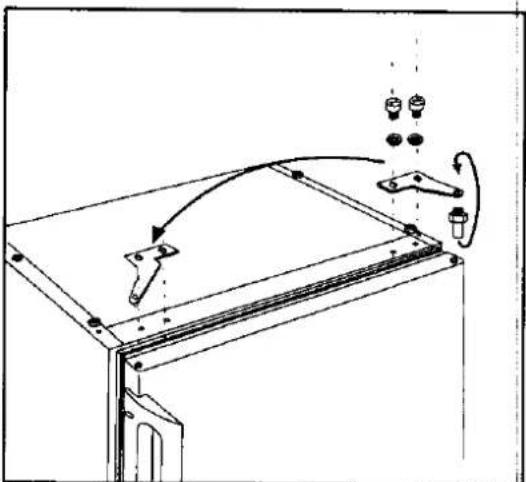

• Draai de schroeven uit die het bovenste deurscharnier vasthouden (2 stuks).

• Zet dan de stift in de deurscharnierplaat in de richting van de pijl om.
• Bevestig de deurscharnierplaat aan de andere kant zonder de deur te verplaatsen.
• Zet het kunststof bovenblad op het apparaat terug en trek het naar voren.

• Bevestig het bovenblad met de schroeven (2 stuks) op de achterkant van het apparaat.

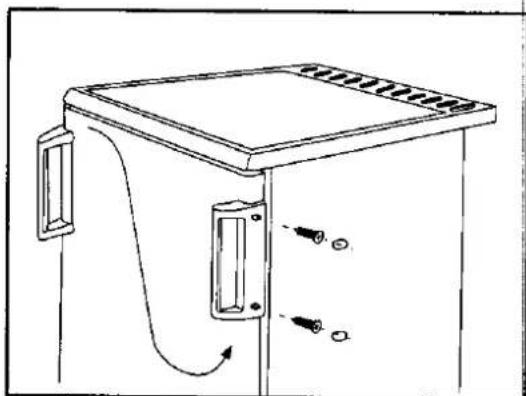

• Zet de handgreep en de kunststof pluggen op de andere kant over.

• Zet het apparaat op z'n plek, zet het waterpas en steek de stekker in het stopcontact.

Technical diagram showing mechanical assembly with labeled parts and a magnified inset of a component detail

Technical line drawing of a heat exchanger or cooling unit with cooling fins and heat sinks (no text or symbols)

Technical line drawing of a mechanical assembly with no visible text or symbols

Line drawing of a cabinet with handle and door, showing internal components and wiring (no text or symbols)

Deurdraairichting van de vriesruimte omzetten

Nadat u de buitendeur hebt omgezet, moet ook de deurdraairichting van de vriesruimte worden omgezet.

Ga te werk zoals in de afbeelding aangegeven.

- Verwijder de onderste stift die de deur van de vriesruimte vasthoudt (1).

- Open de deur en neem hem voorzichtig uit de omlijsting (2).

- Neem het afstandsbusje uit de deur en plaats het op de andere kant (3).

• Neem de bovenste stift uit de omlijsting en plaats hem op de andere kant (4).
• Draai de schroef die de deurgrendel vasthoudt los en zet de deurgrendel m.b.v. deze schroef op de andere kant (5).
• Bevestig de deur van de vriesruimte met de onderste stift (6).

U kunt ook contact opnemen met Service. Een servicetechnicus kan tegen betaling het deurscharnier overzetten.

Technical diagram showing four sequential steps of a mechanical or electrical component assembly with numbered components and directional arrows.

Elektrische aansluiting

Deze koelkast is ontworpen voor 230 V AC (\~) 50 Hz.

Het apparaat moet worden aangesloten aan een volgens de voorschriften gedinstalleerd stopcontact met randaarde. Als zo'n stopcontact niet aanwezig is, laat het dan door een erkend installateur in de buurt van de koelkast aanbrengen.

Dit apparaat voldoet aan de volgende EU- richtlijnen:

- 73/23/EEG van 19.02.1973 (incl. wijzigingsrichtlijnen) - laagspanningsrichtlijn

- 89/336/EEG van 03.05.1989 (incl. wijzigingsrichtlijnen - EMC-richtlijn

Bewaartijdentabel (1)

Verse levensmiddelen in de koelkast bewaren

Soort	Bewaartijd in dagen							Verpakking
	1	2	3	4	5	6	7
rauw vlees	X	X	X	X	X			vershoudfolie, luchtdicht
gekookt vlees	X	X	X	X	X	X		afgesloten schaalje
gebraden vlees	X	X	X	X	X			afgesloten schaalje
rauw gehakt	X							afgesloten schaalje
gebraden genakt	X	X	X	X				afgesloten schaalje
vleeswaren	X	X	X	X				vershoudfolie, vetvrij papier
verse vis	X	X	X					vershoudfolie, luchtdicht
gekookte vis	X	X	X	X				afgesloten schaalje
gebakken vis	X	X	X	X	X			afgesloten schaalje
vis uit blik	X	X	X					afgesloten schaalje
verse kip	X	X	X	X	X	X		vershoudfolie, luchtdicht
gebraden kip	X	X	X	X	X	X		afgesloten schaalje
verse eend, gans	X	X	X	X	X	X		vershoudfolie, luchtdicht
gebraden eend, gans	X	X	X	X	X	X	X	afgesloten schaalje
boter ongeopend	X	X	X	X	X	X	X	originele verpakking
boter geopend	X	X	X	X	X	X	X	originele verpakking
melk	X	X	X	X	X			originele verpakking
room	X	X	X	X				kunststof schaalje
zure room	X	X	X	X	X	X	X	kunststof schaalje
kaas (hard)	X	X	X	X	X	X	X	aluminium folie
kaas (zacht)	X	X	X	X	X	X	X	vershoudfolie
kwark	X	X	X	X	X	X	X	vershoudfolie
eieren	X	X	X	X	X	X	X
spinazie.	X	X	X	X				vershoudfolie
erwten, bonen	X	X	X	X	X	X	X	vershoudfolie
paddestoelen	X	X	X	X	X			vershoudfolie
wortelen, bieten	X	X	X	X	X	X	X	vershoudfolie
tomaten	X	X	X	X	X	X	X	vershoudfolie
kool	X	X	X	X	X	X	X	vershoudfolie
snel rottend fruit (aardbei, framboos enz.)	X	X	X	X	X			vershoudfolie
ander fruit	X	X	X	X	X	X	X	vershoudfolie
fruit uit blik	X	X	X	X	X			afgesloten schaalje

X: normale bewaartijd
x: mogelijke bewaartijd (geldt alleen voor echt verse producten)

Bewaartijdentabel (2)

Diepvriesproducten bewaren

Soort	in de koelruimte +2 - +7 °C	in de ****-vriesruimte -18°C
groente	1 dag	12 maanden
kant-en-klare producten	1 dag	6 maanden
aardappelgerechten, pastagerechten	1 dag	12 maanden
soep	1 dag	6 maanden
fruit	1 dag	12 maanden
vlees	1 dag	5 maanden
consumptie-ijs	1 dag	3 weken

Garantie en service

Garantiebepalingen en Service

Bij aanspraak op kosteloos herstel dient het origineel van de betreffende aankoopnota of kwitantie te worden gelond of meegezonden.

Algemene Garantiebepalingen

1 De fabrikant verleent een jaar garantie op het op de bijbehorende koopnota vermelde apparaat, gerekend vanaf de koopdatum. Indien zich binnen deze periode een storing voordoet, welke het gevolg is van een materiaal- en/of constructiefout, heeft de koper het recht op kosteloos herstel.

1a Voor stofzuigers, bedoeld voor huishoudelijk gebruik, geldt een algemene garantieperiode van twee jaar. Accessoires zijn aan directe slijtage onderhevig; deze verbruiksartikelen zijn derhalve van garantie uitgesloten.

2 Indien binnen de garantietermijn door ZANUSSI reparaties worden verricht, wordt de oorspronkelijke garantietermijn niet verlengd.

Op reparaties buiten de garantietermijn door ZANUSSI verricht, en op de hierbij geleverde, betaalde en gemonteerde onderdelen wordt 1 jaar garantie verleend.

Indien na drie maal uitvoeren van eenzelfde reparatie, hetzelfde defect opnieuw optreedt en geen resultaat van een opnieuw uitvoeren van een reparatie verwacht mag worden, zal een nieuw exemplaar of soortgelijk toestel worden aangeboden. De aanbieding geschiedt tegen bijbetaling op basis van een te bepalen jaarlijks afschrijvingspercentage.

3 Servicebezoeken aan huis worden alleen gebracht voor grote, moeilijk transporteerbare apparaten, per definitie: wasautomaten, trommeldroogautomaten, afwasautomaten, koelkasten, diepvrieskasten/-kisten, ovens, fornuizen en inbouwapparaten.

3a De regeling als genoemd onder punt 3 geldt ook voor caravankoelkasten, mits de plaats waar zich het apparaat bevindt binnen de landsgrenzen ligt en over normale, voor het autoverkeer opengestelde wegen bereikbaar is. Voorts dienen ten tijde van het bezoek het apparaat en de eigenaar, of diens gemachtigde plaatsvervanger, op de afgesproken bezoekplaats aanwezig te zijn.

4 Indien, naar het oordeel van de fabrikant, het apparaat zoals bedoeld onder punt 3 naar haar servicewerkplaats getransporteerd moet worden, dan geschiedt dit transport op de door de fabrikant vastgestelde wijze en voor rekening en risico van de fabrikant.

5 Alle niet onder punt 3 en punt 3a genoemde apparaten, alsmede apparaten welke wel de betreffende functionele eigenschappen hebben maar daarnaast juist bedoeld zijn voor gemakkelijk transport, dienen franco aan het adres van de servicedienst verzonden of aangeboden te worden. Binnen de algemene garantieperiode vindt terugzending voor rekening van de fabrikant plaats.

6 Indien een onder garantie en binnen de algemene garantieperiode vallend defect aan een apparaat niet hersteld kan worden, vindt kosteloze vervanging van het apparaat plaats.

Garantie-uitbreidingen

7 Voor koel-/vries-motorcompressoren (exclusie startrelais en motorbeveiliging) geldt een aflopende garantieperiode, in gelijke percentages van 20 procent per jaar, van vijf jaar na koopdatum van het op de bijbehorende koopnota vermeide apparaat, met inachtname van volledig kosteloos herstel binnen de algemene garantieperiode. Na de algemene garantieperiode worden bezoek-arbeidsloon- en bijkomende materiaalkosten in rekening gebracht.

Garantie-uitsluitingen

8 Het kosteloos uitvoeren van herstel- en/of vervangingswerkzaamheden, zoals bedoeld in de betreffende hieraan voorafgaande punten, is niet van toepassing indien:

- de aankoopnota of kwitantie, waaruit tenminste de aankoopdatum en de identificatie van het apparaat blijkt, niet getoond kan worden of niet meegezonden werd;

- het apparaat voor andere, of ook voor andere dan de huishoudelijke doeleinden waarvoor het apparaat bestemd is gebruikt wordt;

- het apparaat niet volgens de aanwijzingen in het installatievoorschrift of de gebruik aanwijzing gedinstalleerd, bediend, gebruikt of behandeld wordt;

- het apparaat op ondeskundige wijze door daartoe niet bevoegde personen hersteld of gewijzigd werd.

8a Indien het apparaat zodanig ingebouwd, ondergebouwd, opgehangen of geplaatst is dat de benodigde tijd voor het uit- en inbouwen samen meer dan dertig minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de eigenaar in rekening gebracht.

8b Schade welke ontstaat door het, met toestemming van de eigenaar, op abnormale wijze uit- of inbouwen van een apparaat, kan niet op de fabrikant of haar servicedienst verhaald worden.

8c Beschadigingen, zoals krassen en deuken of zoals een breuk van uit- of afneembare delen, welke niet ten tijde van de aflevering ter kennis van de fabrikant gebracht worden, vallen niet onder garantie.

Belangrijk advies

De constructie van dit apparaat is zodanig dat de veiligheid daarvan gewaarborgd is. Ondeskundige reparaties kunnen echter de veiligheid in gevaar brengen. Terwille van een blijvende veiligheid en ook om mogelijke schade te voorkomen, is het raadzaam dat reparaties uitsluitend verricht worden door personen die daarvoor de vereiste vakbekwaamheid bezitten.

Wij adviseren u herstel- en/of controlewerkzaamheden door uw vakhandelaar of door ELGROEP FABRIEKSSERVICE laten uitvoeren en uitsluitend originele DISTRIPARTS onderdelen te laten plaatsen.

Vennootsweg 1

2404 CG Alphen aan den Rijn

Postbus 120

2400 AC Alphen aan den Rijn

Storingsmeldingen op werkdagen

tijdens kantooruren:

Tel. [phone]

Fax [phone]

Onderdelenverkoop op werkdagen tijdens kantooruren:

Tel. [phone]

Fax [phone]
