Üdvözöljük a Yamaha motorkerékpárok világában!

Mint egy MT01 tulajdonosa, Ön is élvezheti a legújabb technológiának és a Yamaha csúcsminőségű termékek tervezésében és gyártásában szerzett rendkívül nagy tapasztalatának előnyeit, mely a megbízhatóságnak köszönhetően jó hírnevet szerzett a gyárnak.

Kérjük, olvassa el figyelmesen ezt az útmutatót, hogy élvezhesse az MT01 minden előnyét. A kezelési útmutató nemcsak a motorkerékpár használatáról, karbantartásáról és ellenőrzéséről ad felvilágosítást, hanem arról is, hogyan kerülheti el saját maga és mások sérüléseit.

Az útmutatóban található tanácsok segítségével a lehető legjobb állapotban tarthatja motorkerékpárját. Ha bármilyen további kérdése lenne, keresse fel Yamaha-márkakereskedőjét.

Biztonságos és élvezetes motorozást kíván Önnek a Yamaha csapata. Ne feledje, mindig a biztonság legyen az első!

FONTOS INFORMÁCIÓK A KEZELÉSI ÚTMUTATÓBAN

YAU10151

A különösen fontos információk a következő módon kiemelve olvashatók:

	A biztonsági figyelmeztető szimbólum a következő jelentésekkel bír: FIGYELEM! LEGYEN ÓVATOS! A BIZTONSÁGÁRÓL VAN SZÓ!
	Ha elmulasztja betartani a VIGYÁZAT felirat alatt olvasottakat, az a vezető, a közelben álló, vagy a motorkerékpár javítását, ellenőrzését végző személy sérüléséhez, akár halálához vezethet..
FIGYELEM:	A FIGYELEM felirat alatt olvasottak betartásával elkerülhetők a motorkerékpár sérülései.
MEGJEGYZÉS:	A MEGJEGYZÉS felirat alatt a folyamatok megértését és megkönnyítését segítő információk olvashatók.

MEGJEGYZES:

• Ezt az útmutatót a motorkerékpár tartozékának kell tekinteni, és a motorkerékpár eladása esetén át kell adni az új tulajdonosnak.
• A Yamaha cég folyamatosan fejleszti termékeinek megjelenését és minőségét. Ezért, bár ez az útmutató a nyomtatás idején elérhető legfrissebb információkat tartalmazza, elképzelhető, hogy különbségek találhatók az itt leírtak és az Ön motorkerékpárja között. Ha az útmutatóval kapcsolatban bármilyen kérdése lenne, keresse fel valamelyik Yamahamárkakereskedőt.

YWA10030

VIGYÁZAT

A MOTORKERÉKPÁR HASZNÁLATA ELÖTT OLVASSA VÉGIG FIGYELMESEN EZT AZ KÉZIKÖNYVET.

*A termékek és a műszaki adatok értesítés nélküli megváltoztatásának joga fenntartva.

FONTOS INFORMÁCIÓK A KEZELÉSI ÚTMUTATÓBAN

YAU10200

MT01

KEZELÉSI ÚTMUTATÓ

©2006, Yamaha Motor Co., Ltd.

Első kiadás, 2006. augusztus

Minden jog fenntartva.

írásos beleegyezése nélkül

mindennemű sokszorosítás és

felhasználás tilos.

Hollandiában nyomtatva.

TARTALOMJEGYZÉK

BIZTONSÁGI INFORMÁCIÓK .....1-1

LEÍRÁS 2-1

Bal oldali nézet.... 2-1

Jobb oldali nézet....2-2

Kezelőszervek 2-3

MÜSZEREK ÉS KEZELŐSZERVEK... 3-1

Indításgátló 3-1

Gyújtáskapcsoló/kormányzár ......3-2

Visszajelző és figyelmeztető lámpák 3-3

Többfunkciós kijelző 3-5

Riasztó (külön megvásárolható) ..... 3-8

A kormányon elhelyezett kapcsolók 3-9

Kuplungkar 3-10

Sebességváltó pedál ....3-11

Fékkar 3-11

Fékpedál ....3-12

Tanksapka 3-12

Üzemanyag 3-13

Az üzemanyagtartály szellőző- túlfolyó tömlője ......3-14

Katalizátor 3-14

Ülés 3-14

Az első villa beállítása 3-15

A hátsó lengéscsillapító beállítása ....3-17

Csomagleszorító fülek ....3-19

EXUP-rendszer 3-19

Oldaltámasz 3-20

Gyújtásmegszakító rendszer .....3-20

HASZNÁLAT ELŐTTI

ELLENÖRZÉSEK....4-1

Használat előtti ellenőrzési lista ..... 4-2

A MOTORKERÉKPÁR

HASZNÁLATA....5-1

A motor beindítása ....5-1

Sebességváltás 5-2

Ötletek az üzemanyag-fogyasztás csökkentésére 5-3

A motor bejáratása ....5-3

Parkolás 5-4

IDŐSZAKOS KARBANTARTÁS ÉS

KISEBB JAVÍTÁSOK....6-1

Szerszámkészlet 6-1

Időszakos karbantartási és kenési táblázat 6-2

A burkolat le- és felszerelése ......6-5

A gyújtógyertyák ellenőrzése ......6-6

Motorolaj és olajszürő ......6-7

Levegőszűrő-betét 6-10

A gázbowden holtjátékának beállítása 6-11

Szelephézag 6-11

Gumiabroncsok 6-11

Öntött kerekek 6-14

Kuplungkar 6-14

A hátsó féklámpa-kapcsoló beállítása 6-15

Az első és hátsó fékbetétek ellenőrzése ......6-15

A fékfolyadék szintjének ellenőrzése ......6-16

A fék- és kuplungfolyadék cseréje ......6-17

A meghajtólánc feszessége ......6-17

A meghajtólánc tisztítása és kenése ....6-18

A bowdenek ellenőrzése és kenése ....6-19

A gázmarkolat és a gázbowden ellenőrzése, kenése ....6-19

A fék- és sebességváltó pedálok ellenőrzése, kenése ....6-20

A fék- és kuplungkarok ellenőrzése, kenése ....6-20

Az oldaltámasz ellenőrzése és kenése ....6-21

Az első villa ellenőrzése ......6-21

A kormányzás vizsgálata ......6-22

A kerékcsapágyak ellenőrzése .....6-23

Akkumulátor 6-23

Biztosítékcsere 6-24

lzzócsere a fényszóróban ......6-26

Hátsó/féklámpa 6-28

Izzócsere az irányjelzőben ......6-29

lzzócsere a rendszám- megvilágító lámpában ......6-29

TARTALOMJEGYZÉK

Izzócsere a helyzetjelzőkben ..... 6-30

A motorkerékpár megtámasztása 6-31

Hibakeresés 6-32

Hibakereső táblázat 6-33

TISZTÍTÁS ÉS TÁROLÁS.... 7-1

Figyelmeztetés a matt festékkel bevont részek ápolására ...... 7-1

Ápolás 7-1

Tárolás 7-4

MÜSZAKI ADATOK 8-1

A MOTORKERÉKPÁR

AZONOSÍTÁSA 9-1

Azonosító számok 9-1

BIZTONSÁGI INFORMÁCIÓK

YAU10281

A MOTORKERÉKPÁROK EGY NYOMON HALADÓ JÁRMÜVEK. BIZTONSÁGOS HASZNÁLATUKHOZ A MOTOROZÁSI TECHNIKÁK MEGFELELŐ ISMERETE, VALAMINT MOTOROZÁSI TAPASZTALAT SZÜKSÉGES. A MOTORERÉKPÁR VEZETŐJÉNEK AZ ALÁBBI KÖVETELMÉNYEKEL KELL TISZTÁBAN LENNIE.

●MEGFELELŐ FORRÁSOKBÓL ÁTFOGÓ ISMERETEKET KELL SZEREZNIE A MOTOROZÁS MINDEN ASPEKTUSÁRÓL.
- TANULMÁNYOZNIA KELL A KEZELÉSI ÚTMUTATÓBAN SZEREPLŐ FIGYELMEZTETÉSEKET ÉS KARBANTARTÁSI UTASÍTÁSOKAT.
●HIVATALOS TANFOLYAMON EL KELL SAJÁTÍTANIA A HELYES ÉS BIZTONSÁGOS MOTOROZÁSI TECHNIKÁKAT.
●AMENNYIBEN A JÁRMÜ MÜSZAKI ÁLLAPOTA SZÜKSÉGESSÉ TESZI, EL KELL VÉGEZTETNIE A

KEZELÉSI ÚTMUTATÓBAN SZEREPLÓ KARBANTARTÁSI MÜVELETEKET.

Biztonságos motorozás

• Használat előtt mindig ellenőrizze a járművet. Az alapos ellenőrzés megelőzheti a baleseteket.
• Ezt a motorkerékpárt egy vezető és egy utas számára tervezték.
  ●A gépjárművek és motorkerékpárok közötti balesetek nagy része azért következik be, mert az autó vezetője a forgalomban nem veszi észre a motorost. Számos balesetet okoztak már azok az autóvezetők, akik nem látták a motorkerékpárt. Ezeket a baleseteket igen jó eséllyel elkerülheti, ha úgy motorozik, hogy az autósok jól láthassák.

Ezért:

• viseljen feltűnő színű felsőruházatot;
- fokozott figyelemmel közelítsen az útkereszteződésekhez, és elővigyázattal hajtson át rajtuk, mert ezek azok a helyek, ahol a legtöbb motoros baleset történik;

• úgy motorozzon, hogy az autósok jól láthassák; ne tartózkodjon a másik járművezető látómezőjének holtterében.
  ●Sok balesetet szenvednek a gyakorlatlan vezetők. Számos esetben olyan vezetőket ér baleset, akiknek még motorkerékpár-vezetői engedélyük sincs.
• Legyen érvényes jogosítványa, és a motorkerékpárt csak olyan személynek adja kölcsön, aki rendelkezik motorkerékpárvezetői engedéllyel.
• Legyen tisztában a képességeivel és a korlátaival. Ha ezeknek megfelelően motorozik, könnyebben elkerülheti a baleseteket.
• Ajánlatos forgalommentes helyen motorozni mindaddig, amíg teljes mértékben meg nem szokja a motorkerékpárt és annak kezelését.

●Sok baleset a motoros hibájából következik be. Tipikus hiba, hogy a motoros a TÚL NAGY SEBESSÉG vagy a túl kis bedőlés miatt túlságosan nagy ívben kanyarodik.

- Mindig az útviszonyoknak és a forgalomnak megfelelő sebességgel haladjon, és ne lépje túl a megengedett sebességet.

- Kanyarodási és sávváltási szándékát mindig jelezze. Ügyeljen rá, hogy a többi közlekedő jól láthassa.

●A vezető és az utas testtartása fontos a jármű megfelelő irányíthatósága szempontjából.

- Ennek érdekében a vezető mindkét lába legyen a vezető számára kialakított lábtartón, mindkét keze a kormányon.

- Az utas két kézzel kapaszkodjon a vezetőbe vagy az ülésre szerelt kapaszkodóba, mindkét lába legyen az utas számára kialakított lábtartón.

- Csak úgy szállítson utast, ha az mindkét lábával biztonságosan meg tud támaszkodni a lábtartón.

- Soha ne motorozzon alkohol vagy kábítószer hatása alatt.

- Ezt a motorkerékpárt közúti használatra tervezték. Ne használja terepen.

Védőfelszerelés

A legtöbb végzetes motorbalesetben a halál oka fejsérülés. A fejsérülések megelőzése vagy enyhítése érdekében legfontosabb, hogy viseljen bukósisakot.

●Mindig a hatósági szervek által jóváhagyott bukósisakot viseljen.

- Viseljen arcvédőt vagy szemüveget. A szemébe fújó szél csökkentheti a látóképességet, így később veheti észre a veszélyt.

●A horzsolások, zúzott sebek elkerülése vagy enyhítése érdekében viseljen dzsekit, erős csizmát, nadrágot, kesztyűt stb.

●Soha ne viseljen laza ruházatot, mely beakadhat a kezelőszervekbe, a lábtartókba vagy a kerekekbe, s így sérülést, balesetet okozhat.

- Használat közben, illetve közvetlenül utána ne nyúljon a motorhoz vagy a kipufogóhoz. Ezek az alkatrészek igen forrók, és égési sérüléseket okozhatnak. Mindig olyan védőruházatot viseljen, mely takarja a karját, a lábát és a bokáját.

●A fenti óvintézkedések az utasra is vonatkoznak.

Változtatások a motorkerékpáron

A Yamaha által jóvá nem hagyott változtatások vagy az eredeti felszerelések eltávolítása következtében a motorkerékpár biztonságossága csökkenhet, ami különböző sérülésekhez vezethet. Előfordulhat, hogy az átalakítás jogi akadályba is ütközik.

Csomagok szállítása és kiegészítők felszerelése

A csomagok és a kiegészítők hátrányosan befolyásolhatják a motorkerékpár stabilitását, valamint megváltoztathatják a súlyelosztást, ezáltal a jármű irányíthatóságát is. A balesetveszély elkerülése érdekében nagy körültekintéssel szállítson csomagokat, illetve szereljen fel kiegészítőket a motorkerékpárra. Óvatosan használjon olyan motorkerékpárt, amelyre kiegészítőket szereltek, illetve ha csomagokat szállít. Kiegészítők használatakor vagy csomagok szállításakor tartsa be az alábbi utasításokat:

BIZTONSÁGI INFORMÁCIÓK

Csomagok szállítása

A vezető, az utas, a csomagok és a kiegészítők együttes súlya nem haladhatja meg a motorkerékpár maximális terhelhetőségét.

Maximális terhelhetőség: 199 kg (439 lb)

A motorkerékpár terhelésekor ügyeljen a következőkre:

●A lehető legkisebb súlyú csomaggal és kiegészítővel terhelje a motorkerékpárt, és ezek a lehető legközelebb legyenek a járműhöz. A kiegyensúlyozatlanság és az instabilitás elkerülése érdekében ügyeljen rá, hogy a csomagokat egyenletesen ossza el a motorkerékpár két oldala között.
●Ha a csomag megcsúszik, hirtelen megváltozhat a motorkerékpár egyensúlya. Motorozás előtt ellenőrizze, hogy megfelelően rögzítette-e a kiegészítőket és a csomagokat a járműhöz. Gyakran ellenőrizze a kiegészítők és a csomagok rögzítését.

●Soha ne rögzítsen nagy és nehéz tárgyakat a kormányhoz, az első villához vagy az első sárvédőhöz. Az ilyen helyekre rögzített tárgyak (pl. sátor, hálózsák, hátizsák) bizonytalanná tehetik a kormányzást, és lassíthatják a kormányzási reakciót.

Kiegészítők

Az eredeti Yamaha-kiegészítőket kifejezetten ehhez a motorkerékpárhoz tervezték. Mivel a Yamaha cégnek nem áll módjában tesztelni a kereskedelemben kapható, más gyártótól származó kiegészítőket, a tulajdonos felelőssége ezek közül a megfelelő eszközök kiválasztása, felszerelése és használata. A kiegészítők kiválasztását és felszerelését nagy körültekintéssel végezze.

A felszerelések rögzítésénél ügyeljen az alábbiakra, valamint vegye figyelembe a "Csomagok szállítása" pontban leírtakat is.

- Soha ne szereljen fel olyan kiegészítőket és ne szállítson olyan terheket, amelyek rontják a motorkerékpár teljesítményét. Használat előtt vizsgálja meg a kiegészítőt, és győződjön meg róla, hogy az semmilyen módon nem

csökkenti a hasmagasságot, valamint kanyarodás közben a jármű földtől mért távolságát, továbbá nem korlátozza a rugóutat, a kormányzási szöget vagy bármely kezelőszerv mozgását, és nem takar el világító-vagy fényvisszaverő berendezést.

• A kormányra vagy az első villára rögzített kiegészítők az egyenlőtlen súlyelosztás vagy a légellenállás megváltozása miatt instabilitást okozhatnak. Ha mégis a kormányra vagy az első villára szerel fel kiegészítőt, minél kevesebb és a lehető legkönnyebb kiegészítőket válassza.
• A nagy méretű kiegészítők légellenállása jelentősen befolyásolhatja a motorkerékpár stabilitását. A szél megpróbálhatja felemelni a motorkerékpárt, vagy oldalszél esetén instabillá válhat a jármű. Ezek a kiegészítők nagy járművek előzésekor is problémát okozhatnak, illetve amikor nagyobb méretű jármű előzi meg a motorkerékpárt.

- Bizonyos megváltoztathatják a vezető testhelyzetét. Ez csökkenti mozgásának szabadságát, így korlátozhatja a jármű irányíthatóságát, ezért az ilyen kiegészítők felszerelése nem javasolt.

- Elektromos kiegészítők felszerelését körültekintéssel végezze. Ha az elektromos kiegészítő energiafelvétele meghaladja a motorkerékpár elektromos rendszerének kapacitását, elektromos hiba léphet fel, aminek hatására a motor leállhat vagy a világítás megszűnhet.

Benzin és kipufogógáz

●A BENZIN RENDKÍVÜL TÜZVESZÉLYES:

- Tankolás előtt mindig állítsa le a motort.

- Ügyeljen arra, hogy tankolás közben ne folyjon benzin a motorra vagy a kipufogóra.

- Soha ne tankoljon dohányzás közben vagy nyílt láng közelében.

kiegoszók ne indítsa be, és ne járassa a motort zárt térben. A kipufogógázok mérgezőek, és rövid időn belül eszméletvesztést, majd halált okoznak. A motort mindig jól szellőző helyen járassa.

●Mielött örizetlenül hagyja a motorkerékpárt, mindig állítsa le a motort, és vegye ki a kulcsot a gyújtáskapcsolóból. Parkoláskor ügyeljen a következőkre:

- a motor és a kipufogó forró, ezért olyan helyen parkoljon, ahol a gyalogosok vagy a gyerekek valószínűleg nem érnek a forró részekhez; - ne parkoljon lejtőn vagy puha talajon, mert a motorkerékpár feldölhet; - ne parkoljon gyújtó hatású hőforrás (pl. fűtőtest, nyílt láng stb.) közelében, mert a motorkerékpár tüzet foghat.

●Ha a motorkerékpárt másik járműben szállítja, tartsa függőlegesen. Ha a motorkerékpár ferdén áll szállítás közben, az üzemanyagtartályból kifolyhat a benzin.

●Ha véletlenül benzint nyelt, nagy mennyiségű benzingőzt lélegzett be vagy benzin került a szemébe, forduljon azonnal orvoshoz. Ha benzin folyt a börére vagy a ruházatára, azonnal mossa le szappanos vízzel, és öltözzön át.

Bal oldali nézet

YAU10410

1 2,3 4 12 11 10 9 7,8 6 5

1. Az első villa berugózási csillapításának beállítására szolgáló csavar (3-15. oldal)
2. Az első villa kirugózási csillapításának beállítására szolgáló csavar (3-15. oldal)
3. Az első villa rugó-előfeszítésének beállítására szolgáló csavar (3-15. oldal)
4. Ülészár (3-14. oldal)

5. A hátsó lengéscsillapító berugózási csillapításának beállítására szolgáló csavar (3-17. oldal)

6. Sebességváltó pedál (3-11. oldal)

7. A lengéscsillapító rugójának előfeszítését állító anya (3-17. oldal)
8. A hátsó lengéscsillapító kirugózási csillapításának beállítására szolgáló forgatógomb (3-17. oldal)
9. Motorolaj-leeresztő csavar (forgattyúház) (6-7. oldal)
   10.Motorolaj-leeresztő csavar (olajtartály) (6-7. oldal)
   11.Motorolaj szürö (6-7. oldal)
   12.A motorolaj-betöltőnyílás zárósapkája (6-7. oldal)

YAU10420

Jobb oldali nézet

1 2 3 4,5 6,7,8 9 10 11

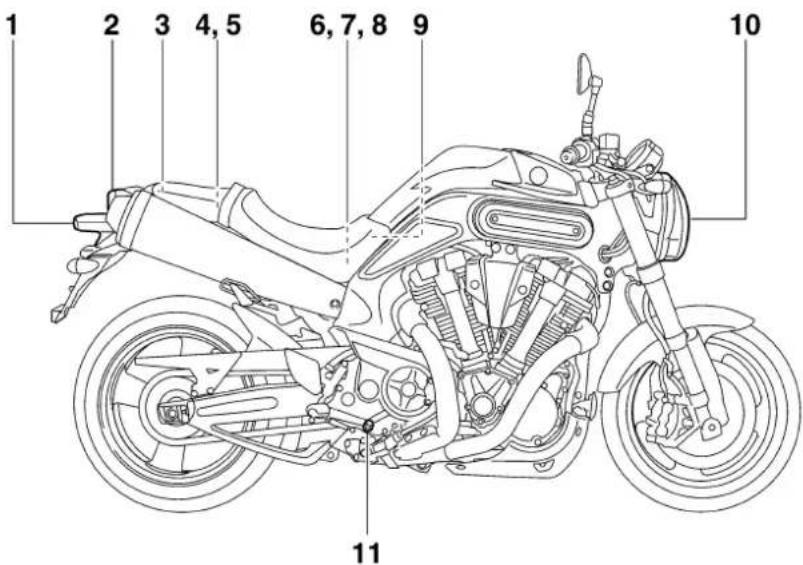

1. Rendszám-megvilágító lámpa (6-29. oldal)
2. Hátsó/féklámpa (6-28. oldal)
3. Hátsó fékfolyadék-tartály (6-16. oldal)
4. Szerszámkészlet (6-1. oldal)
5. Csomagleszorító fülek (3-19. oldal)
6. Főbiztosíték (6-24. oldal)
7. Biztosítékdoboz (6-24. oldal)

8. Az üzemanyag-befecskendező rendszer biztosítéka (6-24. oldal)

9. Akkumulátor (6-23. oldal)
   10.Fényszóró (6-26. oldal)
   11.Fékpedál (3-12. oldal)

Kezelőszervek

YAU10430

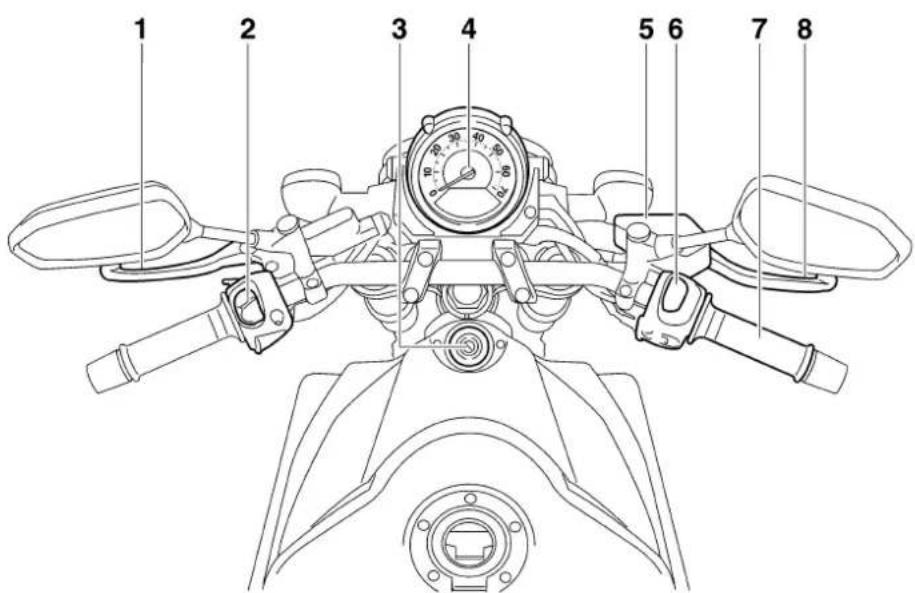

1 2 3 4 5 6 7 8

1. Kuplungkar (3-10. oldal)
2. Bal oldali kormánykapcsolók (3-9. oldal)
3. Gyújtáskapcsoló/kormányzár (3-2. oldal)
4. Többfunkciós kijelző (3-5. oldal)
5. Első fékfolyadék-tartály (6-16. oldal)
6. Jobb oldali kormánykapcsolók (3-9. oldal)
   7.Gázmarkolat (6-11. oldal)
7. Fékkar (3-11. oldal)

Indításgátló

YAU10972

1 2

1. Regisztrációs kulcs (piros színű fejjel)
2. Használati kulcsok (fekete színű fejjel)

Ezt a modellt indításgátló rendszerrel látták el, mely a kulcsokon lévő regisztrációs kódok segítségével meggátolja, hogy eltulajdoníthassák a motorkerékpárt. A rendszer elemei a következők:

• egy regisztrációs kulcs (piros színű fejjel),
• két használati kulcs (fekete színű fejjel), melyek új azonosító számmal láthatók el,
• jeladó (a regisztrációs kulcsba beépítve),
  ●indításgátló egység,
  ●elektronikus vezérlőegység (ECU),

- az indításgátló rendszer jelzőfénye. (Lásd a(z) 3-3. oldalt.)

A regisztrációs (piros fejű) kulcs segítségével regisztrálhatók a használati kulcsok azonosítói. Mivel a regisztrációs folyamat bonyolult, ha erre kerülne sor, a motorkerékpárt a három kulccsal együtt vigye el valamelyik Yamaha-szervizbe. A motorkerékpárhoz ne a piros fejű kulcsot használja. Azt csak a használati kulcsok regisztrálásához szabad használni. A motorkerékpár indításához mindig a használati (fekete fejű) kulcsokat használja.

YCA11820

FIGYELEM:

- ÜGYELJEN RÁ, HOGY NE VESZÍTSE EL A REGISZTRÁCIÓS KULCSOT! AMENNYIBEN EZ MÉGIS BEKÖVETKEZNE, KERESSE FEL A MOTORKERÉKPÁR ELADÓJÁT! A regisztrációs kulcs elvesztése esetén a használati kulcsokat nem lehet új azonosítószámmal ellátni. A használati kulcsokkal ezután is elindítható a motor, azonban ha később regisztrációra lesz szükség (pl. ha új kulcsot csináltat vagy ha

mindegyik kulcs elveszne), ki kell cseréltetnie az egész indításgátló rendszert. Ezért ajánlatos a használati kulcsokat használni, és a regisztrációs kulcsot biztonságos helyen tartani.

●Ne merítse vízbe a kulcsokat.
●A kulcsokat ne tegye ki magas hőmérsékleteknek.
●Ne helyezze a kulcsokat erős mágneses tér (pl. hangszórók) közelébe.
●Ne tegyen nehéz tárgyakat a kulcsokra.
●Ne reszelje meg a kulcsokat, és ne változtassa meg alakjukat.
●Ne szerelje szét a kulcsok műanyag részét.
●Ne tegyen két indításgátlós kulcsot egyazon kulcstartóra.
●A regisztrációs kulcs mellé ne tegyen más indításgátlós kulcsokat.
-Ne közelítsen más indításgátlós kulccsal a gyújtáskapcsolóhoz, mert ez interferenciát okozhat.

MÜSZEREK ÉS KEZELÖSZERVEK

YAU10471

Gyújtáskapcsoló/kormányzár

OFF ON OFF ON P≤ IGN/T/ON LOCK

A gyújtáskapcsoló vezérli a gyújtást és a világító-berendezéseket, továbbá ez működteti a kormányzárat is.

MEGJEGYZES:

Mindennapos használathoz mindig a hagyományos (fekete fejű) kulcsok egyikét használja. A regisztrációs (piros fejű) kulcsot tartsa biztonságos helyen, és csak regisztrációhoz használja, így nehezebben veszítheti el.

YAU36870

BEKAPCSOLT (ON) ÁLLAPOT

Ebben a helyzetben az áramkörök feszültség alá kerülnek, a műszermegvilágító lámpa, a hátsó lámpa, a rendszám-megvilágító lámpa, valamint

a helyzetjelző lámpák felgyulladnak és a motor indíthatóvá válik. A kulcsot ebben a helyzetben nem lehet kihúzni a gyújtáskapcsolóból.

MEGJEGYZES:

A fényszórók automatikusan felgyulladnak, amikor a motor beindul, és égve maradnak, amíg a gyújtáskapcsolót "OFF" állásba nem fordítja, még akkor is, ha a motor leáll.

YAU36881

KIKAPCSOLT (OFF) ÁLLAPOT

Az elektromos rendszer kikapcsolt állapotban van. A kulcs kivehető.

MEGJEGYZES:

A motorkerékpárt a kipufogó burkolatának hűtése érdekében ventilátorral látták el, mely az ülés alatt található. Miután a gyújtáskapcsolót "OFF" helyzetbe állították, a ventilátor még legfeljebb 5 percig üzemelhet, amennyiben a kipufogó burkolatát az érzékelő 55 °C-nál (131 °F) magasabb hőmérsékletűnek méri, majd a ventilátor automatikusan kikapcsol.

YAU10680

ZÁR (LOCK)

Ebben a helyzetben a kormány le van zárva, és az elektromos rendszer kikapcsolt állapotban van. A kulcs kivehető.

A kormány lezárása

1 2

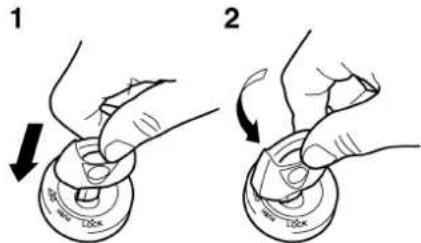

1. Nyomja be a kulcsot.

2. Fordítsa el.

3. Fordítsa a kormányt teljesen balra.

4. Nyomja be a kulcsot a gyújtáskapcsoló "OFF" helyzetében, majd benyomva tartva fordítsa el a "LOCK" helyzetbe.

5. Vegye ki a kulcsot.

MÜSZEREK ÉS KEZELÖSZERVEK

A kormányzár feloldása

1

1. Nyomja be a kulcsot.
2. Fordítsa el.

Nyomja be a kulcsot a gyújtáskapcsolóba, majd benyomva tartva fordítsa el "OFF" helyzetbe.

YWA10060

VIGYÁZAT

Menet közben soha ne fordítsa a kulcsot "OFF" vagy "LOCK" helyzetbe, mert így kikapcsolhatja az elektromos rendszert, ami az irányíthatóság elvesztéséhez és balesethez vezethet. Feltétlenül álljon meg a motorkerékpárral, mielőtt a kulcsot "LOCK" vagy "OFF" helyzetbe fordítja.

YAU10941

P≤ (Parkolás)

A kormány le van zárva, a hátsó lámpa, a rendszám-megvilágító lámpa és a helyzetjelző lámpák világítanak. A vészvillogót és az irányjelzőket be lehet kapcsolni, azonban a többi elektromos rendszer ki van kapcsolva. A kulcs kivehető.

Ahhoz, hogy a kulcsot “p” állásba lehessen fordítani, a kormányt először le kell zárni.

YCA11020

FIGYELEM:

Ne használja a parkolóállást hosszabb ideig, mert az akkumulátor lemerülhet.

YAU11003

Visszajelző és figyelmeztető lámpák

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

1. Motorhibára figyelmeztető lámpa "
2. A bal oldali irányjelző visszajelző lámpája “◀”
3. Üres fokozat visszajelző " 'N
4. Az indításgátló visszajelző lámpája
5. Az üzemanyagszint figyelmeztető lámpája "☐"
6. A jobb oldali irányjelző visszajelző lámpája "→"
7. A távolsági fény visszajelző lámpája "

YAU11030

Az irányjelzők visszajelző lámpái “ ⇔ ” é ➔ s “ ”

Ha az irányjelző-kapcsolót jobbra vagy balra tolja el, villogni kezd a megfelelő oldali visszajelző lámpa.

MÜSZEREK ÉS KEZELÖSZERVEK

YAU11060

Üres fokozat visszajelző "N

Ez a lámpa akkor világít, ha a váltó üres fokozatban van.

YAU11080

A távolsági fény visszajelző lámpája “≡D”

Ez a visszajelző lámpa akkor világít, ha bekapcsolja a reflektort.

YAU11361

Az üzemanyagszint figyelmeztető lámpája "

Ez a figyelmeztető lámpa akkor gyullad fel, ha az üzemanyagszint nagyjából 3.0 L (0.79 US gal) (0.66 Imp.gal) alá csökken. Ilyenkor mihamarabb tankoljon.

A figyelmeztető lámpa áramkörének ellenőrzéséhez állítsa a gyújtáskapcsolót "ON" helyzetbe.

Helyes működés esetén a lámpa néhány másodpercre felvillan, majd elalszik. Amennyiben mást tapasztal, ellenőriztesse az áramkört valamelyik Yamaha-szervizben.

MEGJEGYZES:

A modellt öndiagnosztizáló egységgel látták el, mely az üzemanyagszintet ellenőrző áramkört felügyeli. Ha az üzemanyagszintet ellenőrző áramkör

meghibásodott, a következőket ismétli a rendszer mindaddig, amíg a hibát ki nem javították: az üzemanyagszint figyelmeztető lámpája nyolcszor felvillan, majd kialszik 3 másodpercre. Amennyiben ezt tapasztalja, ellenőriztesse a járművét valamelyik Yamaha-szervizben.

YAU11530

Motorhibára figyelmeztető lámpa “ ”

Ez a figyelmeztető lámpa akkor villan fel vagy világít folyamatosan, ha a motort ellenőrző áramkörök valamelyike meghibásodott. Amennyiben ezt tapasztalja, ellenőriztesse a jármű öndiagnosztizáló rendszerét valamelyik Yamaha-szervizben. (Az öndiagnosztizáló egység leírását a(z)3-5. oldalon találja.) A figyelmeztető lámpa áramkörének ellenőrzéséhez állítsa a gyújtáskapcsolót "ON" helyzetbe. Helyes működés esetén a lámpa néhány másodpercre felvillan, majd elalszik. Amennyiben mást tapasztal, ellenőriztesse az áramkört valamelyik Yamaha-szervizben.

YAU38620

Az indításgátló visszajelző lámpája

A visszajelző lámpa áramkörének ellenőrzéséhez állítsa a gyújtáskapcsolót "ON" helyzetbe.

Helyes működés esetén a lámpa néhány másodpercre felvillan, majd elalszik. Amennyiben mást tapasztal, ellenőriztesse az áramkört valamelyik Yamaha-szervizben.

Az gyújtáskapcsoló “OFF” helyzetbe állítása után 30 másodperccel a visszajelző lámpa villogni kezd, jelezve, hogy az indításgátló rendszer bekapcsolt. 24 óra elteltével a lámpa kialszik, azonban az indításgátló rendszer továbbra is bekapcsolva marad.

Ezt a modellt az indításgátló rendszert ellenőrző öndiagnosztizáló egységgel is ellátták. (Az öndiagnosztizáló egység leírását a(z) 3-5. oldalon találja.)

MÜSZEREK ÉS KEZELÖSZERVEK

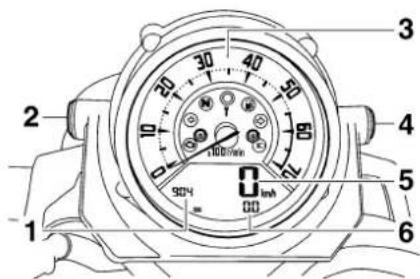

Többfunkciós kijelző

YAU36853

1 2 3 4 5 6 SCH 0 mm 100mm

1. Óra
2. "RESET" gomb
3. Fordulatszámmérő
4. "SELECT" gomb
5. Sebességmérő
6. Kilométerszámláló/napi számláló/tartalék km-számláló

YWA12421

VIGYÁZAT

Állítsa meg a motorkerékpárt, mielőtt a többfunkciós műszer beállításait megváltoztatná.

A többfunkciós kijelző az alábbi mérőeszközök állását mutatja:

• sebességmérő (az utazási sebességet mutatja),
  ●fordulatszámmérő (a motor fordulatszámát méri)

• kilométerszámláló (az összes megtett kilométerek számát mutatja),

• két napi számláló (az utolsó nullázás óta megtett kilométerek számát mutatják)
  ●tartalék km-számláló (a megtett kilométerek számát mutatja azóta, hogy az üzemanyagszint figyelmeztető lámpája felgyulladt)
• óra
• öndiagnosztizáló egység
• fényerő-beállítás

MEGJEGYZES:

●A fényerő-beállítás kivételével a "SELECT" és "RESET" gombok használata előtt a gyújtáskapcsolót "ON" helyzetbe kell állítani.
- Az Angliába szállított modellek esetén: a sebességmérő és a kilométerszámlálók metrikus (km) vagy angolszász (mérföld) egységekben történő kijelzési módja között a "SELECT" gomb legalább 2 másodpercig tartó lenyomásával válthat.

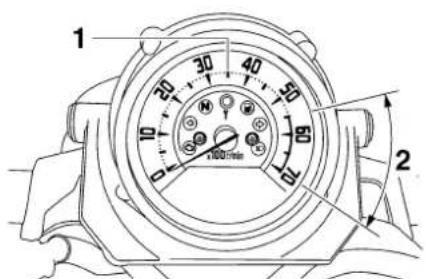

Fordulatszámmérő

1 2

1. Fordulatszámmérő

2. Vörös tartomány

Az elektromos fordulatszámmérő segítségével a vezető felügyelheti a motor fordulatszámát, és azt mindig az ideális teljesítmény-tartományon belül tarthatja. Ha a gyújtáskapcsolót "ON" helyzetbe állítja, a fordulatszámmérő mutatója az elektronikus áramkör ellenőrzése érdekében végigfutja a teljes fordulatszám-tartományt, majd visszatér a 0 1/p értékre.

YCA10031

FIGYELEM:

Soha ne engedje, hogy a motor fordulatszáma a vörös tartományig emelkedjen.

Vörös tartomány: 5500 1/p és felette

A fordulatszámmérő mutatójának megvilágítása villogni kezd, ha a mutató a vörös tartományba kerül.

MÜSZEREK ÉS KEZELÖSZERVEK

Óra

x100r/min 904 0 km/h 00 1

1. Óra

Kilométerszámláló és napi számláló üzemmódok

x100r/min 404 0 km/h 00 1

1. Kilométerszámláló/napi számláló/tartalék km-számláló

Az óra beállítása

1. Tartsa legalább 2 másodpercig egyszerre lenyomva a "SELECT" és a "RESET" gombokat.
2. Ha az órakijelző villogni kezd, állítsa be a "RESET" gomb segítségével az órát.
3. Nyomja meg a "SELECT" gombot, ekkor a perckijelző kezd el villogni.
4. A "RESET" gomb segítségével állítsa be a perceket.
5. Az óra elindításához nyomja meg a "SELECT" gombot.

A "SELECT" gombot megnyomva a következő kijelzési üzemmódok között válthat: kilométerszámláló ("ODO"), napi számlálók ("TRIP 1" és "TRIP 2"). A váltás az alábbi sorrendet követi:

$$ \mathrm{ODO} \rightarrow \text { TRIP } 1 \rightarrow \text { TRIP } 2 \rightarrow \mathrm{ODO} $$

Amikor felgyullad az üzemanyagszint figyelmeztető lámpája (lásd 3-3. oldal), a kilométerszámláló automatikusan átvált a tartalék km-számláló üzemmódba ("F-TRIP"), és számolni kezdi az ettől a ponttól megtett távolságot. Ebben az esetben a "SELECT" gomb segítségével a következő sorrendben lehet váltani a kijelzőn megjelenő egyes számláló-üzemmódok között:

F-TRIP → TRIP 1 → TRIP 2 → ODO → F-TRIP

A nullázáshoz először válassza ki a "SELECT" gomb segítségével a kívánt számlálót, majd tartsa legalább 1 másodpercig lenyomva a "RESET" gombot. Amennyiben nem nullázza a tartalék km-számlálót, tankolás, majd 5 km (3 mi) megtétele után automatikusan nullázódik és a kijelzőn az előzőleg használt számláló-üzemmód jelenik meg.

Öndiagnosztizáló egységek

Ezt a modellt öndiagnosztizáló egységgel látták el, mely a motorkerékpár számos áramkörét figyeli.

Ha az áramkörök bármelyike meghibásodott, világítani kezd a motorhibára figyelmeztető lámpa, és a számlálók kijelzőjén egy kétjegyű hibakód jelenik meg.

Ezt a modellt az indításgátló rendszert ellenőrző öndiagnosztizáló egységgel is ellátták.

Ha az indításgátló áramköreinek bármelyike meghibásodik, villogni kezd az indításgátló-visszajelző lámpa, és a kijelzön egy kétjegyű hibakód jelenik meg.

MEGJEGYZES:

Ha a kijelzőn az 52 hibakód jelenik meg, azt a jeladó interferenciája okozhatja. Ilyenkor próbálkozzon a következővel:

1. Indítsa be a motort a regisztrációs (piros fejű) kulccsal.

MEGJEGYZES:

Győződjön meg róla, hogy nincs másik indításgátlós kulcs a gyújtáskapcsoló közelében, ne tartson több indításgátlós kulcsot ugyanazon a kulcstartón! Több indításgátlós kulcs együtt interferenciát okozhat, ami meggátolhatja a motor indítását.

1. Ha a motor beindult, állítsa le, és próbálja meg a használati (fekete) kulcsok valamelyikével elindítani.
2. Ha a motorkerékpár nem indítható a használati (fekete) kulcsok valamelyikével vagy egyikével sem, vigye el a motorkerékpárt a regisztrációs kulccsal és a használati (fekete) kulcsokkal együtt valamelyik Yamaha-szervizbe.

Ha a kijelző hibakódot mutat, jegyezze fel ezt a kódot, és ellenőriztesse a motorkerékpárját valamelyik Yamaha-szervizben.

YCA11590

FIGYELEM:

Ha a kijelző hibakódot jelez, a motorkerékpárt minél hamarabb ellenőriztetni kell valamelyik Yamahaszervizben, hogy elkerülje a motor komolyabb sérülését.

Fényerő-beállítás

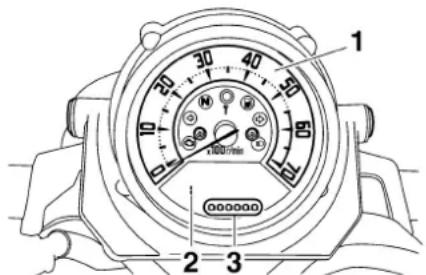

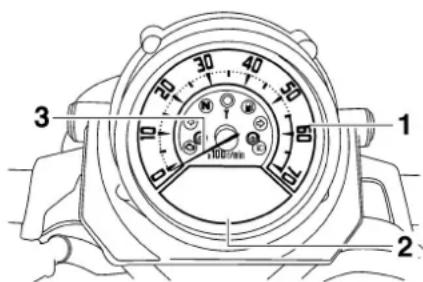

3 1 2

1. A fordulatszámmérő számlapja
2. LCD-kijelző
3. A fordulatszámmérő mutatója

A fényerő az alábbiak szerint állítható be:

●a fordulatszámmérő számlapja (azonosító: "1")
-az LCD-kijelző (azonosító: "2")
●a fordulatszámmérő mutatója (azonosító: "3")

Az alábbiak szerint válassza ki a fényerő-beállítás üzemmódját:

1. Fordítsa el a kulcsot "OFF" állásba.
2. Tartsa lenyomva a "SELECT" gombot.
3. Fordítsa el a kulcsot "ON" állásba, majd 5 másodperc elteltével engedje fel a "SELECT" gombot.

Az "1" azonosító jelenik meg.

1 2 3

1. A fordulatszámmérő számlapja
2. Azonosító

3. Fényerő

4. A "RESET" gomb segítségével állítsa be a fordulatszámmérő számlap-megvilágításának fényerejét.

5. Az LCD-kijelző kiválasztásához nyomja meg a "SELECT" gombot. A "2" azonosító jelenik meg.

MÜSZEREK ÉS KEZELÖSZERVEK

A "RESET" gomb segítségével állítsa be az LCD-kijelző megvilágításának fényerejét.

1 2 3

1. LCD-kijelző
2. Azonosító

3. Fényerő

4. A fordulatszámmérő mutatójának kiválasztásához nyomja meg a "SELECT" gombot.

A "3" azonosító jelenik meg.

A "RESET" gomb segítségével állítsa be a fordulatszámmérő mutató-megvilágításának fényerejét.

1 2 3 100/mm

1. A fordulatszámmérő mutatója
2. Azonosító

3. Fényerő

4. A "SELECT" gomb megnyomását követően a többfunkciós kijelzőn ismét a kilométerszámláló vagy napi számláló üzemmód jelenik meg.

YAU12331

Riasztó (külön megvásárolható)

A motorkerékpár a Yamaha-szervizekben külön megvásárolható riasztóval szerelhető fel. További részletekért keresse fel valamelyik Yamaha-szervizt.

MÜSZEREK ÉS KEZELÖSZERVEK

A kormányon elhelyezett kapcsolók

YAU12347

Bal oldal

1 2 3 4 5

1. Fénykürt "
2. Fényváltó kapcsoló "ED 10
3. Irányjelző-kapcsoló "
4. Kürt "
5. Vészvillogó "

Jobb oldal

1 2

1. Motorleállító kapcsoló " ( ) ✉
2. Indítógomb " (3)

YAU12350

Fénykürt "≡O

A gomb megnyomása felvillantja a reflektort.

YAU12400

Fényváltó kapcsoló “∅”

A kapcsoló “belyzetében a távolsági fény, “belyzetében pedig a tompított fény világít.

YAU12460

Irányjelző-kapcsoló “✗”

A jobbra kanyarodási szándék jelzéséhez állítsa a kapcsolót “→helyzetbe. Balra kanyarodáshoz állítsa a kapcsolót “→helyzetbe. Amikor felengedi a kapcsolót, az visszatér a középső helyzetébe. Az

irányjelzők kikapcsolásához várja meg, amíg a kapcsoló visszatér a középső állásba, majd nyomja be a kapcsolót.

YAU12500

Kürt " "

A gomb megnyomásával megszólaltatható a kürt.

YAU12660

Motorleállító kapcsoló “ ^1 ”

(1)

A motor beindítása előtt állítsa a kapcsolót “○” helyzetbe. Vészhelyzetben, például ha a motorkerékpár felborult vagy a gáz felakadt, a motor leállításához állítsa a kapcsolót “×helyzetbe.

YAU12710

Indítógomb "

A gomb megnyomásakor az önindító beindítja a motort.

YCA10050

FIGYELEM:

A motor beindítása előtti teendőkkel kapcsolatos utasítások a(z) 5-1. oldalon találhatók.

YAU41700

Ha a gyújtáskapcsolót "ON" helyzetbe állítja és megnyomja az indítógombot, világítani kezd a motorhibára figyelmeztető lámpa. Ez azonban nem hibajelenség.

MÜSZEREK ÉS KEZELÖSZERVEK

YAU12733

Vészvillogó "

Ha a gyújtáskapcsoló “ON” vagy “pés helyzetben van, a gomb megnyomásakor mind a négy irányjelző villogni kezd (vészvillogó).

A vészvillogót veszélyhelyzetben használja, illetve ha figyelmeztetni akarja a többi közlekedőt arra, hogy olyan helyen kényszerült a járművével megállni, ahol az veszélyes közlekedési helyzetet teremt.

YCA10061

FIGYELEM:

Ne használja a vészvillogót hosszabb ideig álló motor mellett, mert az akkumulátor lemerülhet.

YAU12830

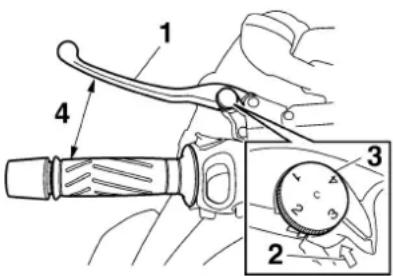

Kuplungkar

1. Kuplungkar
2. Nyíl
3. A kuplungkar helyzetének beállítására szolgáló tárcsa
4. A kuplungkar és a markolat közötti távolság

A kuplungkar a kormány bal oldalán található. A tengelykapcsoló kiemeléséhez húzza a kart a kormány felé. A kar visszaengedésével ismét zárja a tengelykapcsolót. A finom váltás érdekében gyorsan húzza be a kart, majd lassan engedje fel.

A kuplungkart a kar helyzetének beállítására szolgáló tárcsával látták el. A kuplungkar és a markolat közötti távolság beállításához húzza a kuplungkart előre, és közben forgassa el

az állítótárcsát. Ügyeljen rá, hogy a kívánt beállítás tárcsán lévő jele egybeessen a kuplungkaron lévő nyíllal.

A kuplungkarhoz csatlakozik a kuplungkapcsoló, mely a gyújtásmegszakító rendszer része. (Lásd a(z) 3-20. oldalt.)

MÜSZEREK ÉS KEZELŐSZERVEK

YAU12870

Sebességváltó pedál

1. Sebességváltó pedál 1. Fékkar

A sebességváltó pedál a motor bal oldalán található. A kuplung és a sebességváltó pedál segítségével kapcsolhatja a motorkerékpár hatsebességes, állandó kapcsolódású sebességváltójának fokozatait.

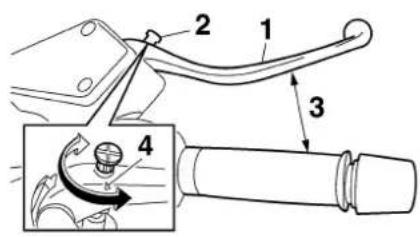

Fékkar

1. Fékkar-állító csavar
2. A fékkar és a markolat közötti távolság
3. "jel

A fékkar a kormány jobb oldalán található. Az első fék működtetéséhez húzza a kart a kormány felé.

A fékkart a kar helyzetének beállításra szolgáló csavarral látták el. A fékkar és a markolat közötti távolság beállításához húzza a fékkart előre, és közben fordítsa el az állítócsavart. Amikor elérte a kívánt pozíciót, győződjön meg róla, hogy az

YAU33850

állítócsavaron lévő hornyok valamelyike egy vonalban helyezkedik el a fékkaron lévő “△jelzéssel.

MÜSZEREK ÉS KEZELÖSZERVEK

YAU12941

YAU13071

Fékpedál

A fékpedál a motorkerékpár jobb oldalán található. A hátsó fék működtetéséhez nyomja le a fékpedált.

Tanksapka

2 1

1. Nyitás

A tanksapka nyitása

Nyissa fel a tanksapka zárfedelét, helyezze be a kulcsot a zárba és fordítsa el 1/4 fordulattal az óramutató járásával megegyező irányban. A zár kiold, és a tanksapka felnyitható.

A tanksapka zárása

1. Helyezze vissza a tanksapkát úgy, hogy a kulcs benne van a zárban.
2. Fordítsa vissza a kulcsot eredeti helyzetébe az óramutató járásával ellentétes irányban, vegye ki, majd csukja vissza a zárfedelet.

MEGJEGYZES:

A tanksapka csak akkor zárható vissza, ha benne van a kulcs. A kulcs addig nem vehető ki, amíg a tanksapka nincs megfelelően visszazárva.

YWA11090

VIGYÁZAT

Motorozás elött ellenőrizze, hogy a tanksapka megfelelően le van-e zárva.

MÜSZEREK ÉS KEZELÖSZERVEK

Üzemanyag

YAU13220

1 2

1. Üzemanyag-beöntőcső
2. Üzemanyagszint

Ellenőrizze, hogy van-e elegendő üzemanyag az üzemanyagtartályban. Tankoláskor helyezze a töltőpisztolyt az üzemanyagtartály beöntőnyílásába, és a beöntőcső aljáig töltse fel üzemanyaggal az üzemanyagtartályt, amint az ábrán látható.

YWA10880

VIGYÁZAT

• Ne töltse túl az üzemanyagtartályt, mert az üzemanyag a hőtágulás következtében kifolyhat.
  ●Ne cseppenjen üzemanyag a forró motorra.

YCA10070

FIGYELEM:

A mellécseppent üzemanyagot azonnal törölje le egy száraz, tiszta, puha ronggyal, mert megtámadhatja a festett felületeket vagy a műanyag részeket.

YAU33500

Ajánlott üzemanyag:

KIZÁRÓLAG ÓLOMMENTES NORMÁLBENZIN

Az üzemanyagtartály térfogata: 15.0 L (3.96 US gal) (3.30 Imp.gal) A tartalék-üzemanyag térfogata (az üzemanyagszint a figyelmeztető jelzés felgyulladásakor): 3.0 L (0.79 US gal) (0.66 Imp.gal)

YCA11400

FIGYELEM:

Csak ólommentes benzint használjon. Ólmozott benzin használata esetén a motor alkatrészei (például a szelepek, a dugattyúgyűrűk vagy a kipufogórendszer) súlyosan károsodhatnak.

Ezt a Yamaha motort 91-es vagy annál magasabb oktánszámú ólommentes benzin használatához tervezték. Ha kopogás hallatszik a motorból, akkor használjon más márkájú vagy magasabb oktánszámú üzemanyagot. Az ólommentes benzin használata megnöveli a gyújtógyertyák élettartamát és csökkenti a karbantartás költségeit.

MÜSZEREK ÉS KEZELÖSZERVEK

YAU34072

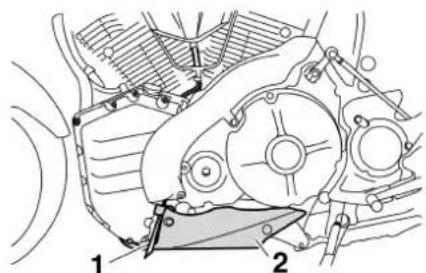

Az üzemanyagtartály szellőző-túlfolyó tömlője

1. Az üzemanyagtartály szellőző-túlfolyó tömlője
2. Burkolat

A motorkerékpár használata előtt:

• Ellenőrizze a szellőző-túlfolyó tömlő csatlakozását.
• Ellenőrizze, nincs-e megsérülve vagy megrepedezve a szellőző-túlfolyó tömlő. Ha sérült, cserélje ki.
• Ellenőrizze, hogy a szellőző-túlfolyó tömlő vége nincs-e eltömődve. Ha eltömődött, tisztítsa ki.
  ●Győződjön meg arról, hogy az üzemanyagtartály szellőző-túlfolyó tömlőjének vége a burkolaton kívül van.

YAU13441

Katalizátor

Ennek a modellnek a kipufogórendszerét katalizátorral szerelték fel.

YWA10860

VIGYÁZAT

Használat után a kipufogórendszer forró. Mielőtt bármilyen karbantartási munkát végezne, várja meg, amíg a kipufogó lehül.

YCA10700

FIGYELEM:

A tüzveszély és más károsodások elkerülése érdekében figyeljen az alábbiakra.

• Csak ólommentes benzint használjon. Ólmozott benzin használata a katalizátor végleges károsodását okozza.
  ●Soha ne parkoljon gyúlékony anyagok (pl. száraz fű) közelében.
• Álló helyzetben ne járassa sokáig a motort.

YAU36691

Ülés

Az ülés eltávolítása

1. Helyezze a kulcsot az ülészárba, és fordítsa el az óramutató járásával megegyező irányba.

1. Ülészár
2. Nyitás
3. Vegye le az ülést.

Az ülés visszaszerelése

1. Az ábrán látható módon illessze a csapokat a rögzítőkbe.

MÜSZEREK ÉS KEZELÖSZERVEK

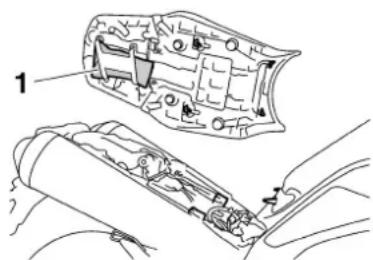

1. Üléstartó

2. Csap

3. A rögzítéshez nyomja le az ülés középső részét.

4. Vegye ki a kulcsot.

MEGJEGYZES:

Motorozás előtt győződjön meg róla, hogy az ülést megfelelően helyére rögzítette.

YAU36932

Az első villa beállítása

Az első villát a rugó-előfeszítés beállítására szolgáló csavarokkal, valamint a villa kirugózási és berugózási csillapításának beállítására szolgáló csavarokkal látták el.

YWA10180

VIGYÁZAT

A két villaszár eltérő beállítása a kormányozhatóság leromlását és instabilitást eredményezhet.

Rugó-előfeszítés

(a) (b) 1

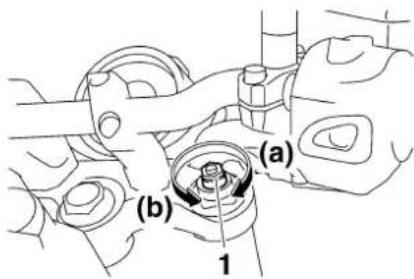

1. A rugó-előfeszítés beállítására szolgáló csavar

A rugó-előfeszítés növelése (a rugózás keményítése) érdekében mindkét villaszáron fordítsa el az állítócsavart az (a) irányba. A rugó-előfeszítés csökkentése

(a rugózás lágyítása) érdekében mindkét villaszáron fordítsa el az állítócsavart a (b) irányba.

MEGJEGYZES:

Az állítószerkezet megfelelő jelölése kerüljön egy vonalba az első villa karimájának tetejével.

1 2 0 1 2 3 4 5

1. Jelenlegi beállítás
2. Az első villa karimája

A rugó-előfeszítés beállítása:

minimum (lágy):

0

alapbeállítás:

2

maximum (kemény):

5

MÜSZEREK ÉS KEZELÖSZERVEK

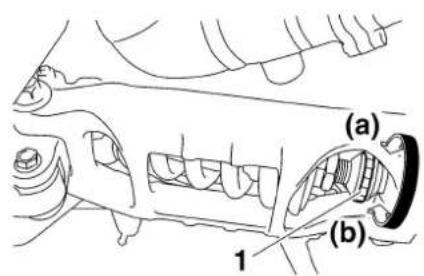

Kirugózási csillapítás

(a) (b)

1. A kirugózási csillapítás beállítására szolgáló csavar

A kirugózási csillapítás növelése (a rugózás keményítése) érdekében mindkét villaszáron fordítsa el az állítócsavart az (a) irányba. A kirugózási csillapítás csökkentése (a rugózás lágyítása) érdekében mindkét villaszáron fordítsa el az állítócsavart a (b) irányba.

A kirugózási csillapítás beállítása: minimum (lágy):

17 kattanás a (b) irányba* alapbeállítás:

15 kattanás a (b) irányba* maximum (kemény):

1 kattanás a (b) irányba*

* Ha a beállítócsavart kezdetben teljesen elfordította az (a) irányba

Berugózási csillapítás

(a) (b) 1

1. A berugózási csillapítás beállítására szolgáló csavar

A berugózási csillapítás növelése (a rugózás keményítése) érdekében mindkét villaszáron csavarja az állítócsavart az (a) irányba. A berugózási csillapítás csökkentése (a rugózás lágyítása) érdekében a (b) irányba csavarja mindkét villaszáron az állítócsavart.

A berugózási csillapítás beállítása: minimum (lágy):

16 kattanás a (b) irányba* alapbeállítás:

7 kattanás a (b) irányba* maximum (kemény):

1 kattanás a (b) irányba* * Ha a beállítócsavart kezdetben teljesen elfordította az (a) irányba

YCA10100

FIGYELEM:

Soha ne állítsa a gyűrűt a minimális, illetve a maximális értéken túlra.

MEGJEGYZES:

A gyártás során előforduló kis különbségek következtében az egyes modelleknél az állítószerkezet kattanásainak maximális száma nem feltétlenül egyezik meg a specifikációval, azonban a fenti érték mindig a teljes beállítási tartományt reprezentálja. A pontos beállításhoz javasoljuk, hogy a csillapítás állítószerkezeteinél ellenőrizze a kattanások számát, és amennyiben szükséges, módosítsa a specifikációt.

YAU36752

A hátsó lengéscsillapító beállítása

A hátsó lengéscsillapítót a rugó-előfeszítés beállítására szolgáló anyával, a kirugózási csillapítás beállítására szolgáló forgatógombbal és a berugózási csillapítás beállítására szolgáló csavarral látták el.

YCA10100

FIGYELEM:

Soha ne állítsa a gyűrűt a minimális, illetve a maximális értéken túlra.

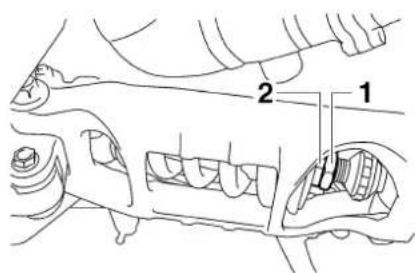

Rugó-előfeszítés

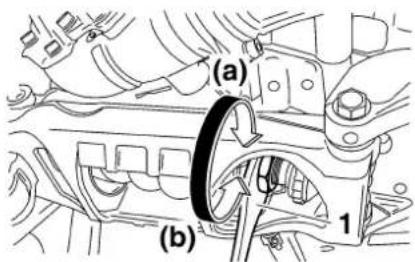

A rugó előfeszítését az alábbiak szerint állítsa be.

1. Lazítsa meg a záróanyát.

1. Záróanya

2. A rugó-előfeszítés beállítására szolgáló anya

3. A rugó-előfeszítés növelése (a rugózás keményítése) érdekében forgassa az állítóanyát az (a) irányba. Amennyiben csökkenteni kívánja a rugó-előfeszítést (ezáltal lágyítani a rugózást), a (b) irányba forgassa az állítóanyát.

(a) (b) 1

1. Speciális kulcs

MEGJEGYZES:

• A beállításhoz a szerszámkészletben lévő speciális kulcsot használja.
• Az ábra szerint a rugó-előfeszítés beállítása az “A” távolsággal jellemezhető. Minél nagyobb az “A” távolság, annál kisebb a rugó-előfeszítés, és fordítva.

minimum (lágy):
“A” távolság = 155.0 mm (6.10 in) alapbeállítás:
“A” távolság = 150.0 mm (5.91 in) maximum (kemény):
“A” távolság = 145.0 mm (5.71 in)

1. Húzza meg a záróanyát az előírt nyomatékkal.

Meghúzási nyomaték:

Záróanya:

42 Nm (4.2 m·kgf, 30 ft·lbf)

MÜSZEREK ÉS KEZELÖSZERVEK

YCA10120

FIGYELEM:

Mindig csavarja rá a záróanyát az állítóanyára, majd a záróanyát húzza meg az előírt nyomatékkal.

Kirugózási csillapítás

A kirugózási csillapítás növelése (a rugózás keményítése) érdekében forgassa a gombot az (a) irányba. A kirugózási csillapítás csökkentése (a rugózás lágyítása) érdekében a (b) irányba forgassa a gombot.

(a) (b) 1

1. A kirugózási csillapítás beállítására szolgáló forgatógomb

A kirugózási csillapítás beállítása:

minimum (lágy):

20 kattanás a (b) irányba* alapbeállítás:

12 kattanás a (b) irányba* maximum (kemény):

3 kattanás a (b) irányba* * Ha a gombot kezdetben teljesen elforgatta az (a) irányba

Berugózási csillapítás

A berugózási csillapítás növelése (a rugózás keményítése) érdekében csavarja az állítócsavart az (a) irányba. A berugózási csillapítás csökkentése (a rugózás lágyítása) érdekében a (b) irányba csavarja az állítócsavart.

(b) (a) 1

1. A berugózási csillapítás beállítására szolgáló csavar

A berugózási csillapítás beállítása:

minimum (lágy):

12 kattanás a (b) irányba* alapbeállítás:

10 kattanás a (b) irányba* maximum (kemény):

1 kattanás a (b) irányba* * Ha a beállítócsavart kezdetben teljesen elfordította az (a) irányba

MEGJEGYZES:

A gyártás során előforduló kis különbségek következtében az egyes modelleknél az állítószerkezet kattanásainak maximális száma nem feltétlenül egyezik meg a specifikációval, azonban a fenti érték mindig a teljes beállítási tartományt reprezentálja. A pontos beállításhoz javasoljuk, hogy a csillapítás állítószerkezeteinél ellenőrizze a kattanások számát, és amennyiben szükséges, módosítsa a specifikációt.

YWA10220

VIGYÁZAT

A hátsó lengéscsillapító magas nyomású nitrogéngázt tartalmaz. A megfelelő kezelés érdekében olvassa el a következőket, mielőtt hozzányúlna a lengéscsillapítóhoz. A gyártó nem

MÜSZEREK ÉS KEZELÖSZERVEK

vállal felelősséget a helytelen kezelésből származó anyagi károkért és személyi sérülésekért.

• Ne sértse fel, és ne szerelje szét a gáztartályt.
  -Ne tegye ki a lengéscsillapítót magas hő hatásának vagy nyílt lángnak, mert a magas gáznyomás miatt felrobbanhat.
• Ne deformálja el, vagy sértse fel a lengéscsillapító gáztartályát, mert csökken a csillapító hatás.
  ●A lengéscsillapítót mindig valamelyik Yamaha-szervizben javíttassa meg.

Csomagleszorító fülek

1. Akasztó
2. Csomagleszorító fül

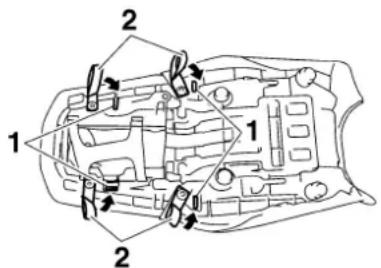

Az ülés alján négy csomagleszorító fül található. Ezek használathoz vegye le az ülést, akassza ki a csomagleszorító füleket, majd szerelje vissza az ülést oly módon, hogy a fülek kilógjanak alóla. (Lásd a(z) 3-14. oldalt.)

YAU36700

YAU15281

EXUP-rendszer

Ezt a motorkerékpárt Yamaha EXUP-rendszerrel (EXhaust Ultimate Power valve, kipufogószelep) szerelték fel. Az EXUP-rendszer megnöveli a motor teljesítményét azáltal, hogy egy szelep szabályozza a kipufogócső átömlési keresztmetszetét. Az EXUP-szelep nyitását a motor fordulatszámának függvényében folyamatosan állítja egy számítógép-vezérlesű szervomotor.

YCA10191

FIGYELEM:

• Az EXUP-rendszert a Yamaha cég állította be és alaposan tesztelte. A rendszer beállításainak megfelelő szakmai hozzáértés nélkül történő megváltoztatása a motor teljesítményének leromlását vagy a motor károsodását okozhatja.
  ●Ha a gyújtáskapcsoló elfordításakor nem hallható az EXUP-rendszer működése, ellenőriztesse valamelyik Yamaha-szervizben.

MÜSZEREK ÉS KEZELÖSZERVEK

YAU15301

Oldaltámasz

Az oldaltámasz a váz bal oldalán található. Az oldaltámaszt a lábával hajtsa ki vagy fel, miközben függőlegesen tartja a motorkerékpárt.

MEGJEGYZES:

A beépített oldaltámasz-kapcsoló a gyújtásmegszakító rendszer része, mely bizonyos körülmények között nem engedi a motort beindulni. (A gyújtásmegszakító rendszerről bővebben a későbbiekben olvashat.)

YWA10240

VIGYÁZAT

A motorkerékpárral nem szabad motorozni, ha az oldaltámasz nincs felhajtva, illetve nem lehet megfelelően felhajtani vagy nem marad felhajtott helyzetben, mert hozzáérhet a talajhoz, ezzel megzavarva a vezetőt az irányíthatóság elveszítéséhez vezethet. A Yamaha által kifejlesztett gyújtásmegszakító rendszer segít a vezetőnek abban, hogy ne indulhasson el kihajtott oldaltámasszal. Ezért fontos, hogy a rendszert az alábbiakban leírtak szerint

rendszeresen ellenőrizze. Amennyiben bármilyen hibát észlel, keresse fel valamelyik Yamaha-szervizt.

YAU15311

Gyújtásmegszakító rendszer

A gyújtásmegszakító rendszernek, amely az oldaltámasz-kapcsolóból, a kuplungkapcsolóból és az üresfokozat-kapcsolóból áll, a következő funkciói vannak.

• Megakadályozza a motor elindítását, ha a sebességváltó valamelyik sebességfokozatban van, és ugyan az oldaltámasz fel van hajtva, de a kuplungkar nincs behúzva.
  ●Megakadályozza a motor el indítását, ha a sebességváltó valamelyik sebességfokozatban van, a kuplungkar be van húzva, de az oldaltámasz nincs felhajtva.
• Leállítja a járó motort, ha az valamelyik sebességfokozatban van, amikor az oldaltámaszt kihajtották.

Idönként ellenőrizze a gyújtásmegszakító rendszer működését az itt leírtak szerint.

YWA10250

VIGYÁZAT

Ha bármilyen hibát észlel, ellenőriztesse a járművet valamelyik Yamaha-szervizben.

MÜSZEREK ÉS KEZELŐSZERVEK

HASZNÁLAT ELŐTTI ELLENŐRZÉSEK

YAU15591

A jármű megfelelő karbantartása a tulajdonos felelőssége. A fontos alkatrészek gyorsan és váratlanul tönkremehetnek, még abban az esetben is, ha a motorkerékpárt nem használják (például az időjárás hatásai következtében). Bármilyen sérülésnek, szivárgásnak vagy a gumiabroncs nyomáscsökkenésének komoly következményei lehetnek. Ezért nagyon fontos, hogy az alapos szemrevételezésen kívül végezze el motorozás előtt az alábbi ellenőrzéseket.

MEGJEGYZES:

A használat előtti ellenőrzést elindulás előtt mindig el kell végezni. Ezek a műveletek nem tartanak sokáig, és az így nyert biztonság megéri a ráfordított időt.

YWA11150

4

VIGYÁZAT

Ha bármilyen hibát észlel az ellenőrzések alatt, ellenőriztesse és javíttassa ki azokat, mielőtt elindulna a motorkerékpárral.

HASZNÁLAT ELŐTTI ELLENŐRZÉSEK

Használat előtti ellenőrzési lista

YAU15605

ALKATRÉSZ MÜVELET	OLDAL
Üzemanyag	Ellenőrizze az üzemanyag szintjét az üzemanyagtartályban.Tankoljon, ha szükséges.Ellenőrizze az esetleges üzemanyag-szivárgást.	3-13
Motorolaj	Ellenőrizze a motorolaj szintjét az olajtartályban.Szükség esetén töltse fel a megadott szintig a javasolt motorolajjal.Ellenőrizze a motorolaj esetleges szivárgását.	6-7
Első fék	Ellenőrizze a működésüket.Ha puha, légteleníttesse a hidraulikus rendszert valamelyik Yamaha-szervizben.Ellenőrizze a fékbetétek állapotát.Ha szükséges, cserélje le őket.Ellenőrizze a fékfolyadék szintjét a tartályban.Szükség esetén töltse fel a megadott szintig a javasolt fékfolyadékkal.Ellenőrizze a hidraulikus rendszer esetleges szivárgását.	6-15, 6-16
Hátsó fék	Ellenőrizze a működésüket.Ha puha, légteleníttesse a hidraulikus rendszert valamelyik Yamaha-szervizben.Ellenőrizze a fékbetétek állapotát.Ha szükséges, cserélje le őket.Ellenőrizze a fékfolyadék szintjét a tartályban.Szückség esetén töltse fel a megadott szintig a javasolt fékfolyadékkal.Ellenőrizze a hidraulikus rendszer esetleges szivárgását.	6-15, 6-16
Kuplung	Ellenőrizze a működésüket.Ha puha, légteleníttesse a hidraulikus rendszert valamelyik Yamaha-szervizben.Ellenőrizze a hidraulikus rendszer esetleges szivárgását.	6-14
Gázmarkolat	Ellenőrizze, hogy akadálytalanul mozgatható-e.Ellenőrizze a bowden holtjátékát.Szükség esetén állíttassa be a bowden holtjátékát, valamint végeztesse el a bowden és a markolat házának kenését valamelyik Yamaha szervizben.	6-11, 6-19
Bowdenek	Ellenőrizze, hogy akadálytalanul mozgatható-e.Ha szükséges, kenje meg.	6-19

HASZNÁLAT ELŐTTI ELLENŐRZÉSEK

ALKATRÉSZ MÜVELET ÖLDAL
Meghajtólánc	Ellenőrizze a meghajtólánc feszességét.Szükség esetén állítsa be.Ellenőrizze a meghajtólánc épsegét.Ha szükséges, kenje meg.	6-17, 6-18
Kerekek és gumiabroncsok	Ellenőrizze az épsegüket.Ellenőrizze a gumiabroncs állapotát és a profilmélységet.Ellenőrizze a guminyomást.Allítsa be, ha szükséges.	6-11, 6-14
Fék- és sebességváltó pedál	Ellenőrizze, hogy akadálytalanul mozgatható-e.Szükség esetén kenje meg a pedálok tengelyét.	6-20
Fék- és kuplungkar	Ellenőrizze, hogy akadálytalanul mozgatható-e.Szükség esetén kenje meg a karok tengelyét.	6-20
Oldaltámasz	Ellenőrizze, hogy akadálytalanul mozgatható-e.Ha szükséges, kenje meg a tengelyt.	6-21
A váz rögzítőelemei	Ellenőrizze, hogy az összes anya és csavar megfelelően meg van-e húzva.Szükség esetén húzza utána azokat.	—
Műszerek,világítóberendezések,jelzések és kapcsolók	Ellenőrizze a működésüket.Allítsa be, ha szükséges.	—
Oldaltámasz-kapcsoló	Ellenőrizze a gyújtásmegszakító rendszer működését.Amennyiben hibát észlel, ellenőriztesse a motorkerékpárt valamelyik Yamahaszervizben.	3-20

A MOTORKERÉKPÁR HASZNÁLATA

YAU15950

YWA10270

VIGYÁZAT

• Motorozás előtt alaposan ismerkedjen meg a motorkerékpár kezelésével és funkcióival. Ha valamely kezelőszerv működését vagy a motorkerékpár valamely funkcióját nem egészen érti, keressen fel egy Yamaha-márkakereskedést.
  ●Soha ne indítsa be vagy járassa a motort zárt térben, még rövid ideig sem. A kipufogógázok mérgezőek, belélegzésük rövid időn belül eszméletvesztést, majd halált okozhat. Mindig gondoskodjon a megfelelő szellőzésről.
• Elindulás előtt hajtsa fel az oldaltámaszt. Ha nem hajtja fel teljesen az oldaltámaszt, az leérhet a talajra, és a vezetőt akadályozva az irányíthatóság elvesztését okozhatja.

YAU36740

A motor beindítása

Ahhoz, hogy a gyújtásmegszakító rendszer lehetővé tegye a motor beindítását, a következő feltételek valamelyikének kell teljesülnie:

- a sebességváltó üres fokozatban van. - a sebességváltó valamelyik sebességfokozatban van, a kuplungkart behúzta és az oldaltámaszt felhajtotta.

YWA10290

VIGYÁZAT

●A motor beindítása előtt ellenőrizze a gyújtásmegszakító rendszer működését a(z) 3-20. oldalon leírtak szerint.
●Soha ne motorozzon kihajtott oldaltámasszal.

1. Állítsa a gyújtáskapcsolót "ON" helyzetbe, és győződjön meg arról, hogy a motorleállító kapcsolót üzemi helyzetben ("")van.

YCA15070

FIGYELEM:

A következő visszajelző és figyelmeztető lámpáknak kell felvillanniuk néhány másodpercre, majd elaludniuk:

●Az üzemanyagszint figyelmeztető lámpája
●motorhibára figyelmeztető lámpa;
-az indításgátló visszajelző lámpája.

Ha valamelyik figyelmeztető vagy visszajelző lámpa nem alszik el, ellenőrizze az áramkörét a(z) 3-3. oldalon leírtak szerint.

1. Váltson üres fokozatba.

MEGJEGYZES:

Ha a váltó üres fokozatban van, az üresfokozat-visszajelző lámpa világít a műszerfalon. Amennyiben a visszajelző lámpa nem világít, ellenőriztesse az áramkört valamelyik Yamaha-szervizben.
3. Indítsa be a motort az indítógomb lenyomásával.

MEGJEGYZES:

Ha a motor nem indul be, engedje fel a gombot, várjon néhány másodpercig, és próbálkozzon újra. Minden indítási kísérletnek a lehető legrövidebbnek kell lennie, hogy az akkumulátor ne merüljön le. Soha ne próbálkozzon 10 másodpercnél hosszabb indítással.

A MOTORKERÉKPÁR HASZNÁLATA

YCA11040

YAU16671

YCA10260

FIGYELEM:

A hosszabb motorélettartam érdekében ne gyorsítson erőteljesen, ha hideg a motor!

MEGJEGYZES:

A motor akkor melegedett be, ha gyorsan reagál a gázadásra.

Sebességváltás

5 4 3 2 1 N 1 2

1. Sebességváltó pedál
2. Üres fokozat

A sebességfokozatok váltása lehetővé teszi a rendelkezésre álló motorteljesítmény beosztását elinduláshoz, gyorsításhoz, emelkedők legyőzéséhez stb.

A fokozatok helyzetei az ábrán láthatók.

MEGJEGYZES:

Üres fokozatba történő kapcsolásához nyomja le a sebességváltó pedált egymás után többször, amíg véghelyzetbe nem kerül, utána enyhén emelje fel.

FIGYELEM:

• Még üres fokozatban se guruljon a motorkerékpárral hosszabb ideig álló motorral, és ne is vontassa a járművet hosszabb távolságon. A sebességváltó csak járó motor mellett kap megfelelő kenést. Nem megfelelő kenés esetén a sebességváltó tönkremegy.
  ●Váltáskor mindig használja a kuplungot, nehogy megsérüljön a motor, a sebességváltó vagy az erőátviteli rendszer. Ezeket az alkatrészeket nem arra tervezték, hogy elviseljék az erőltetett váltásokat.

A MOTORKERÉKPÁR HASZNÁLATA

YAU16810

Ötletek az üzemanyag- fogyasztás csökkentésére

Az üzemanyag-fogyasztás nagymértékben függ a vezetési stilustól. A fogyasztás csökkentése érdekében tartsa be a következőket:

●Dinamikusan kapcsoljon magasabb sebességfokozatokba, és gyorsításkor kerülje a magas fordulatszámot.
●Alacsonyabb sebességfokozatba kapcsoláskor ne pörgesse fel a motort, és kerülje el a motor terhelés nélküli magas fordulatszámát.
- Ne járassa a motort alapjáraton, inkább állítsa le, ha sokáig kell állni (pl. dugóban, közlekedési lámpánál vagy vasúti átjáróban).

YAU16841

A motor bejáratása

Egy motor életének legfontosabb része az 1600 km (1000 mi) megtételéig eltelt idő. Ezért figyelmesen olvassa el a következőket.

Mivel a motor még teljesen új, nem szabad túlterhelni az első 1600 km (1000 mi) alatt. Ilyenkor a motor különböző alkatrészei összekopnak, polírozzák egymást a megfelelő hézagok eléréséig. A bejáratás alatt kerülni kell a teljes gázzal való haladást, és minden olyan üzemet, amely túlmelegedéshez vezethet.

YAU17081

0–1000 km (0–600 mi)

Ne használja a motorkerékpárt tartósan 2800 1/p fordulatszám felett.

1000–1600 km (600–1000 mi)

Ne használja a motorkerékpárt tartósan 3300 1/p fordulatszám felett.

YCA10301

FIGYELEM:

1000 km (600 mi) megtétele után ki kell cserélni a motorolajat és az olajszürőt.

1600 km (1000 mi) megtétele után

A motort használhatja rendeltetésszerűen.

YCA10310

FIGYELEM:

●Soha ne engedje, hogy a motor fordulatszáma a fordulatszámmérő vörös tartományába kerüljön.

●Ha bármilyen probléma merülne fel a motor bejáratása alatt, azonnal ellenőriztesse a motorkerékpárt valamelyik Yamaha-szervizben.

MEGJEGYZES:

A motor bejáratási periódusában vagy azután a hő hatására a kipufogócső elszíneződhet, ami természetes folyamat.

A MOTORKERÉKPÁR HASZNÁLATA

YAU17212

Parkolás

Parkoláskor állítsa le a motort, és vegye ki a kulcsot a gyújtáskapcsolóból.

YWA10310

VIGYÁZAT

- Mivel a motor és a kipufogó felforrósodhat, olyan helyen parkoljon, ahol a gyalogosok vagy a gyerekek valószínűleg nem érnek a forró részekhez.

-Ne parkoljon lejtön vagy puha talajon, mert a motorkerékpár feldölhet.

YCA10380

FIGYELEM:

Soha ne parkoljon tüzveszélyes helyen, ahol fü vagy más gyúlékony anyag van a közelben.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU17240

A motorkerékpár biztonságossága a tulajdonos felelőssége. Az időszakos ellenőrzések, beállítások és a kenés a lehető legjobb és legbiztonságosabb állapotban tartja a motorkerékpárját. A karbantartás, a beállítások és a kenés legfontosabb pontjainak leírását a következő oldalakon olvashatja.

A időszakos karbantartás és kenés megadott időpontjait mindössze általános irányelvnek kell tekinteni, szokásos járműhasználat esetére. Mindazonáltal a KARBANTARTÁSI IDŐPONTOK MEGHATÁROZÁSAKOR FIGYELEMBE KELL VENNI AZ IDŐJÁRÁSI, FÖLDRAJZI ÉS TEREPVISZONYOKAT, VALAMINT A SZEMÉLYES HASZNÁLATI MÓDOT, ÉS SZÜKSÉG ESETÉN GYAKRABBAN KELL A KARBANTARTÁSI MUNKÁLATOKAT ELVÉGEZNI.

YWA10320

VIGYÁZAT

Ha nincs gyakorlata a motorkerékpár-szerelésben, akkor kérje fel valamelyik Yamaha-szervizt a karbantartás elvégzésére.

YAU36710

Szerszámkészlet

A szerszámkészlet az ülés alatt található. (Lásd a(z) 3-14. oldalt.)

Az itt leírtak alapján a mellékelt szerszámkészlet segítségével elvégezheti a megelőző karbantartásokat és a kisebb javításokat. Egyes műveletek megfelelő elvégzéséhez természetesen szüksége lehet más szerszámokra is (pl. nyomatékkulcsra).

MEGJEGYZES:

Ha nincsenek szerszámai vagy megfelelő gyakorlata a karbantartás elvégzéséhez, keresse fel valamelyik Yamaha-szervizt.

YWA10350

VIGYÁZAT

A Yamaha által jóvá nem hagyott módosítások miatt a motorkerékpár teljesítménye csökkenhet, és elveszítheti biztonságosságát. Mielőtt bármilyen módosítást végrehajtana a motorkerékpárján, beszélje meg azt egy Yamaha-márkakereskedővel.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

Időszakos karbantartási és kenési táblázat

YAU17705

MEGJEGYZES:

• Az éves átvizsgálást minden évben el kell végezni, kivéve, ha az adott évben már volt kilométer-alapú karbantartás.
• 50000 km megtétele után kezdje elölről a karbantartási ciklust a 10000 km-nél megadott teendőktől.
• A csillaggal jelzett műveleteket ajánlatos Yamaha-szervizben végeztetni, mert azok célszerszámot, speciális műszaki adatokat és szaktudást igényelnek.

SOR-SZÁM		ALKATRÉSZ ELLENŐRZÉS VAGY KARBANTARTÁSI MÜVELET	A KILOMÉTER-SZÁMLÁLÓ ÁLLÁSA (× 1000 km)					ÉVES ÁTVIZS-GÁLÁS
			1		1	0	2	0
1 *		Üzemanyag-ellátó rendszerEllenőrizze, nincsenek-e repedések, sérülések a csöveken.√	√	√	√		√
2 *	Gyújtógyertyák	Ellenőrizze az állapotukat.Tisztítsa meg őket, és állítsa be a szikraközt.		√		√
		Cserélje ki.√√
3 *	Szelepek	Ellenőrizze a szelephézagokat.Állítsa be.			√		√
4	*	Levegőszűrő-betétCserélje ki.					√
5 *	Kuplung	Ellenőrizze a működését, a fékfolyadék szintjét és az esetleges szivárgást.	√	√	√	√	√
6 *	Első fék	Ellenőrizze a működését, a fékfolyadék szintjét és az esetleges szivárgást.	√	√	√	√	√
		Cserélje ki a fékbetéteket.	Amikor elérték a kopási határt
7 *	Hátsó fék	Ellenőrizze a működését, a fékfolyadék szintjét és az esetleges szivárgást.	√	√	√	√	√
		Cserélje ki a fékbetéteket.	Amikor elérték a kopási határt
8 *	Fékcsövek	Ellenőrizze, nincsenek-e repedések és sérülések rajtuk.		√	√	√	√	√
		Cserélje ki.	4 évenként

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

SOR-SZÁM		ALKATRÉSZ	ELLENŐRZÉS VAGY KARBANTARTÁSI MŰVELET	A KILOMÉTER-SZÁMLÁLÓ ÁLLÁSA (× 1000 km)					ÉVES ÁTVIZS-GÁLÁS
				1	10	20	30	40
9 *	Kerekek		Ellenőrizze az esetleges kiegyensúlyozatlanságot és sérüléseket.		√	√	√	√
10 *	Gumiabroncsok		Ellenőrizze a profilmélységet és az esetleges sérüléseket.Ha szükséges, cserélje le őket.Ellenőrizze a guminyomást.Állítsa be, ha szükséges.		√	√	√	√
11	*	Kerékcsapágyak	Ellenőrizze a kerékcsapágy esetleges lógását és a sérüléseket.		√	√	√	√
12	*	Lengőkar	Ellenőrizze a működését és az esetleges lógását.		√	√	√	√
13	Meghajtólanc		Ellenőrizze a meghajtólanc feszességét, helyzetét és állapotát.Állítsa be a meghajtólancot és kenje meg alaposan speciális,O-gyűrűvel ellátott lánchoz készült kenőanyaggal.	1000 km-enként, mosás vagy eső után
14 *	Kormánycsapágyak		Ellenőrizze a holtjátékot és a kormány egyenletes forgását.√	√	√	√	√
			Kenje meg lítiumszappan-bázisú kenőanyaggal. 20000 km-enként
15 *	A váz rögzítőelemei		Ellenőrizze, hogy az összes anya és csavar megfelelően meg van-e húzva.		√	√	√	√
16	Oldaltámasz		Ellenőrizze a működésüket.Kenje meg őket.		√	√	√	√
17	*	Oldaltámasz-kapcsoló	Ellenőrizze a működésüket.	√	√	√	√	√	√
18	*	Első villa	Ellenőrizze a működését és az esetleges olajszivárgást.		√	√	√	√
19	*	Hátsó lengéscsillapító	Ellenőrizze a működését és az esetleges olajszivárgást.		√	√	√	√
20 *		A hátsó felfüggesztés lengőkarjának és összekötő karjának tengelypontjai	Ellenőrizze a működésüket.		√	√	√	√
21 *		Üzemanyag-befecskendező rendszer	Állítsa be a szinkronizációt.		√	√	√	√

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

SOR-SZÁM		ALKATRÉSZ ELLENŐRZÉS VAGY KARBANTARTÁSI MÜVELET		A KILOMÉTER-SZÁMLÁLÓ ÁLLÁSA (× 1000 km)					ÉVES ÁTVIZS-GÁLÁS
				1	10	20	30	40
22	Motorolaj	• Cserélje le a hűtőfolyadékot.• Ellenőrizze a motorolaj szintjét és az esetleges szivárgást.		√	√	√	√	√
23	Motorolajszűrő • Cserélje ki. √	√	√
24	• Első- és hátsó féklámpa kapcsoló	• Ellenőrizze a működésüket. √ √ √ √ √			√
25		Bowdenek és mozgó alkatrészek	• Kenje meg öket. √ √ √ √ √
26	• Gázmarkolat és gázbowden	• Ellenőrizze a működésüket és a holtjátékot.• Amennyiben szükséges, állítsa be a gázbowden holtjátékát.• Kenje meg a gázbowdent és a markolatot.			√	√	√	√
27	• Kipufogórendszer	• Ellenőrizze a rögzítőelemek szoros állapotát.		√	√	√	√	√
28	• Jelző- és világítóberendezések, kapcsolók	• Ellenőrizze a működésüket.• Állítsa be a fényszórót.		√	√	√	√	√

YAU36771

MEGJEGYZES:

●Levegőszűrő

• A motorkerékpárban eldobható impregnált papír szűrőbetét van, melynél a sürített levegős tisztítás károsodást okoz.
• Amennyiben a szokásosnál nedvesebb vagy porosabb terepen használja a motorkerékpárt, a levegőszűrő betétjét gyakrabban kell cserélni.

●Hidraulikus fék és kuplung

• Rendszeresen ellenőrizze a fékfolyadék, valamint a kuplungfolyadék szintjét, és szükség esetén töltsön utána.
• Kétévenként cserélje ki a főfékhengerek és féknyergek belső alkatrészeit, a kuplung fő- és munkahengerét, valamint cserélje le a fékfolyadékot és a kuplungfolyadékot.
• Négyévenként, illetve ha megsérültek vagy repedezettek, cserélje ki a fékcsöveket és a kuplungcsövet.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

A burkolat le- és felszerelése YAU18760

Néhány, ebben a fejezetben olvasható karbantartási művelet elvégzéséhez le kell szerelni a fent látható burkolatot. Ha a burkolatot le, majd vissza kell szerelnie, lapozzon ide.

YAU36831

Burkolat

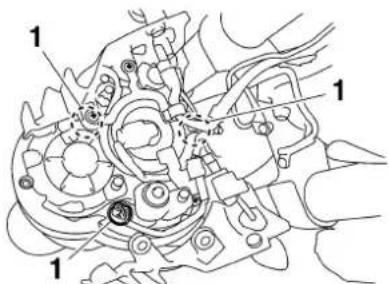

A burkolat leszerelése

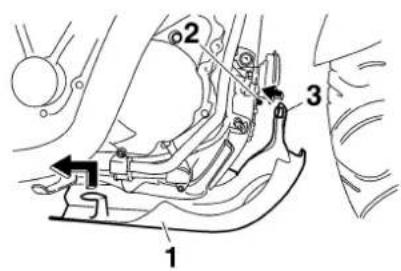

Csavarja ki a csavarokat, majd az ábrán látható módon vegye le a burkolatot.

A burkolat visszaszerelése

Helyezze vissza a burkolatot, majd csavarja be a csavarokat.

Győződjön meg róla, hogy a csap és a furat találkoznak.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU19642

A gyújtógyertyák ellenőrzése

A gyújtógyertyák a motor fontos alkatrészei, melyeket rendszeres időközönként ellenőriztetni kell, lehetőleg valamelyik Yamaha-szervizben. Mivel a hő és a lerakódások miatt a gyertyák lassan erodálnak, a karbantartási táblázatban megadott időközönként ki kell őket szerelni, és meg kell vizsgálni. A gyertyák állapota a motor állapotára is utal.

Minden gyertyánál az elektróda körüli porcelánszigetelés színének a hamuszürkétől az őzbarnáig kell terjednie (optimálisan használt motor esetén), és minden kiszerelt gyertya színének egyformának kell lennie. Ha valamelyik gyertya színe jelentősen eltér a többi gyertya színétől, akkor a motor nem működik megfelelően. Ilyen esetekben ne próbálja saját maga orvosolni a hibát. Ellenőriztesse a motorkerékpárt valamelyik Yamaha-szervizben.

Ha valamelyik gyertya erösen erodálódott, illetve nagy mennyiségű koksz- vagy más lerakódás található rajta, ki kell cserélni.

Ajánlott gyújtógyertyatípus:

NGK/DPR7EA-9

DENSO/X22EPR-U9

A gyertya beszerelése előtt hézagmérővel meg kell mérni a szikraköz nagyságát, és ha szükséges, be kell állítani a megadott értékre.

Tisztítsa meg a gyújtógyertya tömítését és érintkező felületét, és távolítson el minden szennyeződést a menetek közül.

Meghúzási nyomaték:

Gyújtógyertya:

17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)

MEGJEGYZES:

Ha nincs nyomatékkulcsa a gyertyák meghúzásához, a helyes nyomaték beállításához jó közelítés, ha meghúzza kézzel a gyertyát, majd 1/4–1/2 fordulattal továbbhúzza gyertyakulccsal. Ezután minél hamarabb ellenőrizze a helyes nyomatékot nyomatékkulccsal.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU36802

Motorolaj és olajszúrő

A motorolaj szintjét elindulás előtt mindig ellenőrizni kell. A motorolajat és az olajszűrót a karbantartási táblázatban megadott időközönként ki kell cserélni.

Az olajszint ellenőrzése

1. A motorkerékpárt állítsa sík talajra, és tartsa függőleges helyzetben.

MEGJEGYZES:

Ügyeljen rá, hogy a motorkerékpár függőleges álljon az olajszint ellenőrzésekor. Már enyhe dőlés is hibás leolvasást eredményezhet.

1. Indítsa be a motort, melegítse, amíg az olaj eléri az üzemi hőmérsékletet (60 °C/140 °F), járassa további tíz másodpercig, majd állítsa le.

MEGJEGYZES:

Ahhoz, hogy az olajszint pontos leolvasásához megfelelő olajhőmérsékletet elérje, hagyja a motort teljesen lehűlni, majd néhány perc alatt melegítse fel ismét a normal üzemi hőmérsékletre.

1. Várjon néhány percet, amíg az olaj leülepszik, csavarja ki az olajbetöltő csavart, törölje le a nívópálcát, majd helyezze vissza a nyílásba (anélkül, hogy visszacsavarná), ezután húzza ki ismét, és ellenőrizze az olajszintet.

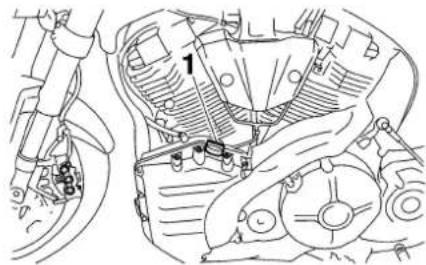

1. Motorolaj betöltőcsavar

MEGJEGYZES:

Az olajszintnek a maximális és a minimális szintjelek között kell lennie.

1. Maximális szint jele

2. Minimális szint jele

3. Nívópálca

4. Ha a motorolaj szintje a minimális szint jelénél vagy az alatt van, töltse fel a tartályt a megfelelő szintig az ajánlott motorolajjal.

MEGJEGYZES:

Az olaj betöltésekor ügyeljen arra, hogy ne töltse túl az olajtartályt. Az olajszint gyorsabban emelkedik, miután a nívópálca felének megfelelő szintet elérte.

1. Helyezze vissza a nívópálcát az olajbetöltő nyílásba, majd csavarja vissza az olajbetöltő csavart.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YCA10900

FIGYELEM:

Győződjön meg róla, hogy megfelelően megszorította az olajbetöltő csavart, máskülönben az olaj kiszivároghat, amikor a motor működik.

Motorolaj csere (olajszűrő cseréjével és anélkül)

1. Szerelje le a burkolatot. (Lásd a(z) 6-5. oldalt.)
2. Indítsa be a motort, melegítse néhány percig, majd állítsa le.
3. Helyezzen egy olajgyűjtő edényt az olajtartály alá a fáradt olaj számára.
4. Csavarja ki az olajbetöltő csavart és az olajleeresztő csavart, majd engedje le a motorolajat az olajtartályból.

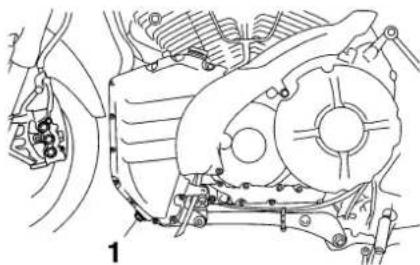

1. Motorolaj-leeresztő csavar (olajtartály)

2. Helyezzen egy edényt a motor alá a fáradt olaj számára.

3. Csavarja ki az olajleeresztő csavart, majd engedje le a motorolajat a forgattyúházból.

1. Olajleeresztő csavar (forgattyúház)

MEGJEGYZES:

Ha az olajszüröt nem cseréli ki, akkor hagyja ki a 7–11 lépéseket.

1. A csavarok kicsavarásával vegye le az egyenirányító és feszültségszabályozó egységet.

1. Egyenirányító és feszültségszabályozó egység
2. Csavar

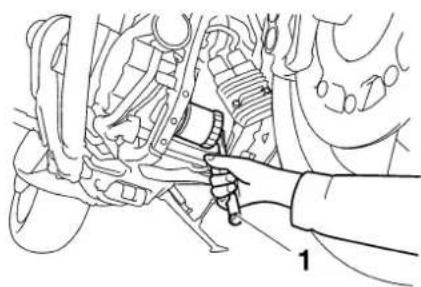

3. Csavarja ki az olajszüröt egy olajszürö-kulcs segítségével.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

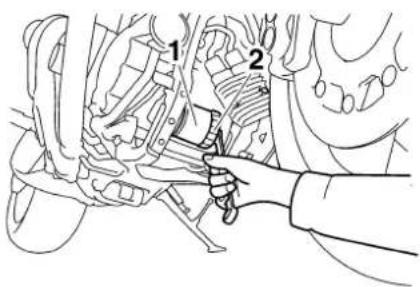

1. Olajszürő
2. Olajszürő-kulcs

MEGJEGYZES:

Olajszűrő-kulcsot bármelyik Yamaha-márkakereskedésben beszerezhet.

1. Vékonyan kenje be motorolajjal az új olajszűrő O-gyűrűjét.

1. O-gyürü 1. Nyomatékkulcs

MEGJEGYZES:

Ügyeljen rá, hogy az O-gyűrű megfelelően felfeküdjön.

1. Csavarja vissza az új olajszűrőt a szűrőkulcs segítségével, majd nyomatékkulccsal húzza meg a megadott nyomatékkal.

1. A csavarok segítségével szerelje vissza az egyenirányító és feszültségszabályozó egységet, majd húzza meg a csavarokat az előírt nyomatékkal.

Meghúzási nyomaték:

Az egyenirányító és feszültségszabályozó egység csavarja:

6.5 Nm (0.65 m·kgf, 4.7 ft·lbf)

1. Csavarja vissza az olajleeresztő csavarokat, és húzza meg öket a megadott nyomatékokkal.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

Meghúzási nyomaték:

Olajleeresztő csavar (forgattyúház):

43 Nm (4.3 m·kgf, 31 ft·lbf)

Motorolaj-leeresztő csavar

(olajtartály):

35 Nm (3.5 m·kgf, 25 ft·lbf)

1. A nyilásba csak 2.5 L-t (2.6 US qt) (2.2 Imp.qt) töltsön az előírt motorolajból, helyezze vissza a nívópálcát, majd csavarja vissza az olajbetöltő csavart.
2. Indítsa be a motort, pörgesse fel néhányszor, majd állítsa le.
3. Csavarja ki az olajbetöltő csavart, majd fokozatosan töltse a megmaradt olajmennyiséget az olajtartályba, miközben a nívópálca segítségével folyamatosan ellenőrzi az olajszintet.

Ajánlott motorolaj:

lásd 8-1. oldal.

Olajmennyiség:

Olajszürő csere nélkül:

3.70 L (3.91 US qt) (3.26 Imp.qt)

Olajszűrő cserével:

4.10 L (4.33 US qt) (3.61 Imp.qt)

YCA15080

FIGYELEM:

●A tengelykapcsoló csúszásának elkerülése érdekében (mivel a motorolaj a tengelykapcsolót is keni) ne keverjen adalékanyagokat az olajba. Ne használjon CD specifikációjú dízelolajokat, illetve a megadottnál jobb minőségű olajokat. Ne használjon ENERGY CONSERVING II jelölésű vagy annál magasabb besorolású olajokat.

- Ügyeljen rá, hogy ne kerüljön idegen anyag az olajtartályba.

1. Csavarja vissza az olajbetöltő csavart.
2. Indítsa be a motort, járassa néhány percig, majd ellenőrizze, nincs-e olajszivárgás. Ha olajszivárgást észlel, azonnal állítsa le a motort, és keresse meg az okát.
3. Állítsa le a motort, és ellenőrizze az olajszintet. Ha szükséges, töltsön utána.
4. Szerelje vissza a burkolatot.

YAU36762

Levegőszűrő-betét

A levegőszűrőt a karbantartási táblázatban megadott időközönként ki kell cserélni. A levegőszűrőt valamelyik Yamaha-szervizben cseréltesse ki.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU21382

A gázbowden holtjátékának beállítása

1. A gázbowden holtjátéka

A gázbowden holtjátékának a gázmarkolaton mérve 3.0–5.0 mm-nek (0.12–0.20 in) kell lennie. Rendszeresen ellenőrizze a gázbowden holtjátékát, és amennyiben szükséges, állíttassa be valamelyik Yamaha-szervizben.

YAU21401

Szelephézag

A szelephézag a használat során változik, aminek következtében a motorba nem megfelelő arányban jut a benzin és a levegő, valamint a motorzaj is megnő. Ennek elkerülése érdekében a karbantartási táblázatban megadott időközönként a szelephézagokat be kell állíttatni valamelyik Yamaha-szervizben.

YAU21771

Gumiabroncsok

A motorkerékpár teljesítményének, élettartamának és biztonságos üzemének érdekében ügyeljen az alábbi, gumiabroncsokra vonatkozó előírásokra.

Guminyomás

Elindulás előtt mindig ellenőrizze a guminyomást, és ha szükséges, állítsa be.

YWA10500

VIGYÁZAT

●A guminyomást hideg állapotban kell ellenőrizni és beállítani (amikor a gumiabroncs hőmérséklete megegyezik a környezet hőmérsékletével).

●A guminyomást az utazási sebességnek, valamint a vezető, az utas, a szállított csomagok és a motorkerékpárra engedélyezett felszerelések összsúlyának megfelelően kell beállítani.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

Guminyomás (hideg állapotban mérve):

0–90 kg (0–198 lb):

Első kerék:

250 kPa (36 psi, 2.50 kgf/cm²)

Hátsó kerék:

290 kPa (42 psi, 2.90 kgf/cm²)

Nagysebességű motorozás:

Első kerék:

250 kPa (36 psi, 2.50 kgf/cm²)

Hátsó kerék:

290 kPa (42 psi, 2.90 kgf/cm²)

Maximális terhelhetőség*:

199 kg (439 lb)

* A vezető, az utas, a csomagok és a

felszerelések összsúlya

YWA11020

VIGYÁZAT

A motorkerékpár terhelése komoly hatással van az irányíthatóságra, a fékezhetőségre, a teljesítményre és a motorkerékpár biztonságos működésére. Ezért ügyeljen a következőkre:

●SOHA NE TERHELJE TÚL A MOTORKERÉKPÁRT! Túlterhelt motorkerékpáron megsérülhet a gumiabroncs, ami az irányíthatóság elvesztéséhez és komoly sérülésekhez vezethet. Ügyeljen rá, hogy a vezető, az utas, a csomagok és a felszerelések együttes súlya ne haladja meg a motorkerékpár maximális terhelhetőségét.

- Ne szállítson lazán rögzített csomagokat, melyek útközben elmozdulhatnak.

●A nehezebb csomagokat a motorkerékpár közepén, stabilan rögzítve, a két oldal közt egyenletesen elosztva szállítsa.

●A terhelésnek megfelelően állítsa be a rugózást és a guminyomást.

- Elindulás előtt mindig ellenőrizze a gumiabroncsok állapotát és nyomását.

A gumiabroncs vizsgálata

1 2

1. A gumiabroncs oldalfala
2. A gumiabroncs profilmélysége

Elindulás előtt mindig ellenőrizze a gumiabroncsokat. Amikor a középen mért profilmélység eléri a kopási határt, illetve ha szög, üvegszilánk került a gumiba, vagy ha az oldalfal repedezett, azonnal keresse fel valamelyik Yamahaszervizt, és cseréltesse ki a gumikat.

Minimális profilmélység (első és hátsó kerék):

1.6 mm (0.06 in)

MEGJEGYZES:

A megengedett legkisebb profilmélység országonként különbözhet. Mindig tájékozódjon a helyi szabályozásról.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YWA10470

VIGYÁZAT

• A kopott gumikat cseréltesse le valamelyik Yamaha-szervizben. A kopott gumikkal történő motorozás azon túl, hogy tilos, csökkenti a vezetési stabilitást, és az irányíthatóság elvesztéséhez vezethet.
• A gumikkal, fékekkel és kerekekkel kapcsolatos munkálatokat bízza valamelyik Yamaha-szervizre, ahol megfelelő szakértelemmel és tapasztalattal rendelkező szerelők fogják a munkálatokat elvégezni.

A gumiabroncsok adatai

1. A gumiabroncs szelepe
2. Szeleptü
3. Tömítéssel ellátott szelepsapka

Ezt a modellt öntött kerekekkel és tömlő nélküli, szelepekkel ellátott gumiabroncsokkal szerelték fel.

YWA10480

VIGYÁZAT

• Az első és hátsó gumiabroncsok mintázatának és gyártmányának azonosnak kell lennie, különben a gyártó nem garantálja a motorkerékpár megfelelő irányíthatóságát.
  ●A Yamaha Motor Co. Ltd. hosszas tesztek után kizárólag az alább felsorolt gumiabroncsokat hagyta jóvá ehhez a modellhez.

• A szivárgás elkerülése érdekében ügyeljen rá, hogy a szelepsapkák mindig megfelelően meg legyenek húzva.
  ●A nagysebességű motorozáskor bekövetkező szivárgás elkerülése érdekében csak az alábbiakban megadott szelepeket és szeleptűket használja.

Első gumiabroncs:

Méret: 120/70 ZR17M/C (58 W)

Gyártó/modell: METZELER/ROADTEC Z6 E FRONT MICHELIN/PILOT ROAD S

Hátsó gumiabroncs:

Méret: 190/50 ZR17 M/C (73W)

Gyártó/modell: METZELER/ROADTEC Z6 E MICHELIN/PILOT ROAD

MINDKÉT gumiabroncs esetén:

Szelep: TR412

Szeleptű:

9100 (gyári)

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YWA10600

YAU21960

YAU42850

VIGYÁZAT

Ezt a motorkerékpárt ultranagy sebességű gumiabroncsokkal szerelték fel. A gumiabroncsok lehető legoptimálisabb kihasználása érdekében ügyeljen a következőkre.

●Csere esetén kizárólag a megadott gumiabroncsokat használja. Más gumiabroncsok nagy sebességnél defektet kaphatnak.
●A teljesen új gumiabroncsok nem tapadnak megfelelően bizonyos útfelületeken, amíg be nem járódnak. Ezért nagysebességű motorozás előtt ajánlatos kb. 100 km-t (60 mi) kisebb sebességgel megtenni az új gumiabroncsokkal.
●Nagysebességű motorozás előtt be kell melegíteni a gumikat.
●A guminyomást mindig a használati körülményeknek megfelelően állítsa be.

Öntött kerekek

A motor teljesítményének, élettartamának és biztonságos üzemének érdekében a kerekekre vonatkozóan ügyeljen a következőkre.

• Elindulás előtt mindig ellenőrizni kell a kerékabroncsokat, nincsenek-e eldeformálódva, elrepedezve vagy elgörbülve. Ha bármilyen sérülést tapasztal, cseréltesse ki a kereket valamelyik Yamaha-szervizben. Még kisebb javításokat se végezzen a kerekeken. Az elformálódott vagy megrepedezett kereket ki kell cserélni.
  ●A kereket ki kell egyensúlyoztatni, ha a gumit vagy a kereket kicserélték, javításokat végeztek rajtuk. Kiegyensúlyozatlan kerékkel a motorkerékpár irányíthatósága, teljesítménye kisebb, és a gumi élettartama is rövidebb.
• Gumicsere után kisebb sebességgel motorozzon, mert a gumiabroncs felületét be kell járatni ahhoz, hogy elérje az optimális viselkedést.

Kuplungkar

Mivel a motorkerékpárt hidraulikus kuplunggal szerelték fel, nincs szükség a kuplungkar holtjátékának beállítására. Azonban elindulás előtt mindig ellenőrizze, nem szivárog-e a hidraulikus rendszer. Ha megnő a kuplungkar holtjátéka, illetve a váltás nehézkes vagy csúszik a kuplung, ami nem megfelelő gyorsulást okoz, fellevegősödhetett a kuplungrendszer. Amennyiben a hidraulikus rendszer fellevegősödött, a motorkerékpár használata előtt légteleníttesse a rendszert valamelyik Yamaha-szervizben.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU22270

A hátsó féklámpa-kapcsoló beállítása

1 1 2 (a) (b)

1. Hátsó féklámpa-kapcsoló
2. A hátsó féklámpa-kapcsoló beállítócsavarja

A hátsó féklámpa-kapcsolót a fékpedál mozgása vezérli és akkor van megfelelően beállítva, ha a féklámpa közvetlenül a fékhatás jelentkezése előtt gyullad ki. Amennyiben szükséges, állítsa be a féklámpa-kapcsolót az alábbiakban leírtak szerint.

Forgassa el az állítóanyát, miközben a hátsó féklámpa-kapcsolót egy helyben tartja. Amennyiben azt szeretné, hogy a féklámpa korábban kezdjen világítani, az (a) irányba forgassa el az állítóanyát. Ha azt szeretné, hogy a féklámpa később kezdjen világítani, a (b) irányba forgassa el az állítóanyát.

YAU22390

Az első és hátsó fékbetétek ellenőrzése

Az első és hátsó fékbetétek kopottságát a karbantartási táblázatban megadott időközönként ellenőrizni kell.

YAU22400

Első fékbetétek

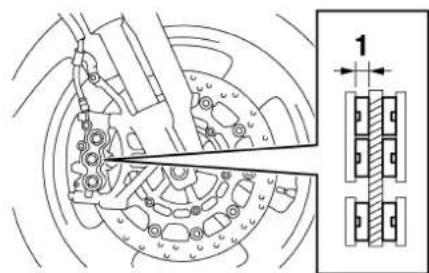

1. A fékbetétek vastagsága

Ellenőrizze az első fékbetéteket, nincsenek-e megsérülve, és mérje meg a vastagságukat. Ha valamelyik fékbetét sérült vagy a vastagsága 0.8 mm (0.03 in) alá csökkent, cseréltesse ki mindkét fékbetétet valamelyik Yamahaszervizben.

YAU36720

Hátsó fékbetétek

Mindkét hátsó fékbetétet kopásjelző horonnyal látták el, mely lehetővé teszi, hogy a betétek kopottságát a fék szétszerelése nélkül ellenőrizhesse. A fékbetétek állapotának ellenőrzéséhez vizsgálja meg a kopásjelző hornyokat. Ha a fékbetét annyira elhasználódott, hogy a kopásjelző hornyok már majdnem eltűntek, cseréltesse ki mindkét fékbetétet valamelyik Yamahaszervizben.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU42860

A fékfolyadék szintjének ellenőrzése

Első fék

1. Minimális szint jele

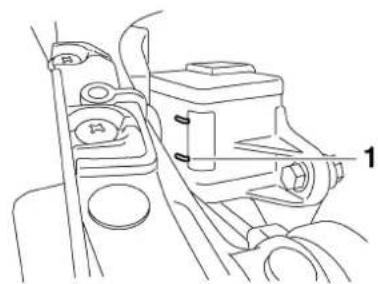

Hátsó fék

1. Minimális szint jele

Alacsony fékfolyadékszint esetén levegő kerülhet a fékrendszerbe, ami csökkenti a fék hatásosságát.

Elindulás előtt mindig ellenőrizze, hogy a fékfolyadék szintje a minimális szintjel felett van-e, és szükség esetén töltse utána. Az alacsony fékfolyadékszint fékbetétkopásra és/vagy fékfolyadékszivárgásra utal. Ha a fékfolyadék szintje alacsony, ellenőrizze a fékbetétek állapotát és a fékrendszer esetleges szivárgását.

MEGJEGYZES:

A hátsó fékfolyadék-tartály az ülés alatt található. (Lásd a(z) 3-14. oldalt.)

Ügyeljen az alábbiakra:

●A fékfolyadék szintjének ellenőrzésekor győződjön meg róla, hogy a fékfolyadéktartály teteje vízszintes.
●Kizárólag az előírt minőségű fékfolyadékot használja, más fékfolyadékok megtámadhatják a gumitömítéseket, és ezzel folyadékszivárgást és a fékhatás csökkenését okozhatják.

A gyártó által javasolt fékfolyadék: DOT 4

●Mindig ugyanazzal a típusú fékfolyadékkal töltse utána a rendszert. Különböző fékfolyadékok keverése káros kémiai reakciókat eredményezhet, ami a fékhatás romlását okozhatja.
- Újratöltéskor vigyázzon rá, hogy víz ne kerüljön a fékfolyadék-tartályba. A víz jelentős mértékben csökkenti a folyadék forráspontját, aminek következtében levegő kerülhet a fékrendszerbe.
●A fékfolyadék megtámadhatja a festett felületeket és a műanyag részeket. A mellécseppent fékfolyadékot azonnal törölje le.
- Mivel a fékbetétek kopnak, normális jelenség, hogy a fékfolyadék szintje folyamatosan csökken. Ugyanakkor, ha hirtelen csökken le a fékfolyadékszint, ellenőriztesse a motorkerékpárt valamelyik Yamahaszervizben.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU22750

A fék- és kuplungfolyadék cseréje

A karbantartási táblázat végén lévő MEGJEGYZÉS-ben megadott időközönként cseréltesse le a fék- és kuplungfolyadékot valamelyik Yamahaszervizben. Továbbá cseréltesse ki a fék- és kuplungfőhengerek, továbbá a féknyergek tömítéseit, valamint a fékcsöveket és a kuplungcsövet az alább megadott időközönként, vagy ha sérültek, illetve szivárognak.

●Tömítések: cserélje ki öket kétévenként.
●Fékcsövek és kuplungcső: cserélje ki öket négyévenként.

YAU22760

A meghajtólánc feszessége

Elindulás előtt mindig ellenőrizze a meghajtólánc feszességét, és ha szükséges, állítsa be.

YAU22772

A meghajtólánc feszességének ellenőrzése

1. Állítsa a motorkerékpárt az oldaltámaszra.

MEGJEGYZES:

A meghajtólánc feszességének ellenőrzésekor és beállításakor ne nehezedjen súly a motorkerékpárra.

1. Váltson üres fokozatba.
2. Forgassa meg a hátsó kereket a motorkerékpár tolásával, és keresse meg azt a pontot, ahol a legfeszesebb a lánc, és itt ellenőrizze a feszességet az ábra szerint.

A meghajtólanc feszessége: 40.0–50.0 mm (1.57–1.97 in)

1. A meghajtólánc feszessége
2. Ha a láncfeszesség nem megfelelő, állítsa be az alábbi módon.

YAU34311

A meghajtólánc feszességének beállítása

1. A lengőkar mindkét oldalán lazítsa meg a tengelyrögzítő anyát és a záróanyát.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

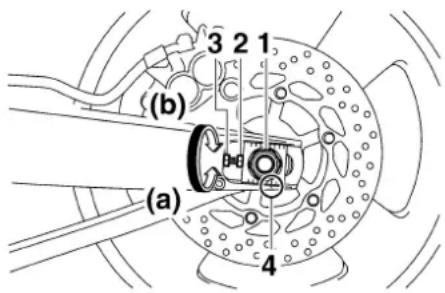

(a) (b) 3 2 1 (a) 4

1. Tengelyrögzítő anya
2. A láncfeszesség beállítására szolgáló csavar
3. Záróanya

4. Jelölések

5. A lánc feszítéséhez a lengőkar mindkét oldalán fordítsa el az állítócsavarokat az (a) irányba. Amennyiben lazítani kíván a láncon, a (b) irányba fordítsa el az állítócsavarokat, majd a hátsó kereket tolja a motor eleje felé.

MEGJEGYZES:

A kerék megfelelő pozicionálása érdekében a lengőkar két végén lévő jelölések segítségével állítsa mindkét láncfeszítőt ugyanabba a helyzetbe.

YCA10570

FIGYELEM:

A nem megfelelő láncfeszesség túlterheli a motort és a motorkerékpár más fontos alkatrészeit, valamint a lánc megcsúszásához vagy elszakadásához vezethet. Ennek elkerülése érdekében mindig tartsa a meghajtólánc feszességét az előírt határok között.

1. Húzza meg a záróanyákat és a tengelyrögzítő anyát a megadott nyomatékokkal.

Meghúzási nyomaték:

Záróanya:

16 Nm (1.6 m·kgf, 11 ft·lbf)

Tengelyrögzítő anya:

150 Nm (15.0 m·kgf, 110 ft·lbf)

YAU23022

A meghajtólánc tisztítása és kenése

A meghajtólancot a karbantartási táblázatban megadott időközönként meg kell tisztítani és kenni, máskülönben hamar elhasználódik, különösen akkor, ha poros vagy nedves terepen használja a motorkerékpárt. A meghajtólanc karbantartását az alábbi módon végezze.

YCA10581

FIGYELEM:

A motorkerékpár mosása vagy esős időben történő használat után a meghajtóláncot meg kell kenni.

1. A lánc tisztításához kis puha kefét és gázolajat használjon.

YCA11120

FIGYELEM:

Az O-gyűrűk megóvása érdekében ne használjon gőzborotvát, magasnyomású mosót vagy nem megfelelő oldószereket.

1. Törölje szárazra a láncot.
2. Kenje meg alaposan a láncot speciális, O-gyűrűvel ellátott lánchoz készült kenőanyaggal.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YCA11110

FIGYELEM:

Ne használjon motorolajat vagy bármilyen más kenőanyagot a lánc kenéséhez, mert ezek olyan összetevőket tartalmazhatnak, amelyek károsíthatják az O-gyűrűket.

YAU23100

A bowdenek ellenőrzése és kenése

Elindulás előtt mindig ellenőrizze a bowdenek működését és állapotát. Ha szükséges, kenje meg a bowdeneket és a bowdenek végeit. Ha valamelyik bowden sérült vagy nehezen mozog, keressen fel egy Yamaha-szervizt.

YAU23111

A gázmarkolat és a gázbowden ellenőrzése, kenése

Elindulás előtt mindig ellenőrizze a gázmarkolat működését. A gázbowdent a karbantartási táblázatban megadott időközönként meg kell kenni.

Ajánlott kenőanyag: Motorolaj

YWA10720

VIGYÁZAT

Ha a bowdenház sérült, akkor a huzal megszorulhat vagy elrozsdásodhat. A biztonságos működés érdekében minél előbb cseréltesse ki a sérült bowdent.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU23131

A fék- és sebességváltó pedálok ellenőrzése, kenése

Elindulás előtt mindig ellenőrizze a fék- és sebességváltó pedálok működését, és amennyiben szükséges, kenje meg a pedálok tengelyeit.

Ajánlott kenőanyag: lítiumszappan-bázisú zsír (általános célú zsír)

YAU23140

A fék- és kuplungkarok ellenőrzése, kenése

Fékkar

Elindulás előtt mindig ellenőrizze a fék- és kuplungkarok működését, és amennyiben szükséges, kenje meg a karok tengelyeit.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

Ajánlott kenőanyag:

lítiumszappan-bázisú zsír (általános célú zsír)

YAU23200

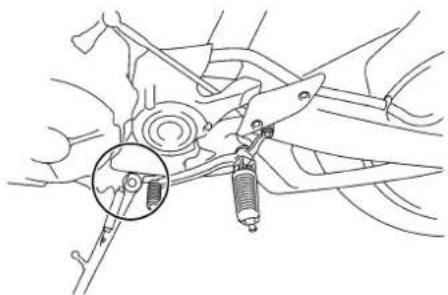

Az oldaltámasz ellenőrzése és kenése

Elindulás előtt mindig ellenőrizze az oldaltámasz működését, és amennyiben szükséges, kenje meg az oldaltámasz tengelyét és az egymáson elmozduló fém alkatrészeket.

YWA10730

VIGYÁZAT

Ha az oldaltámasz nem mozog egyenletesen, ellenőriztesse vagy javíttassa meg valamelyik Yamahaszervizben.

Ajánlott kenőanyag:

lítiumszappan-bázisú zsír (általános célú zsír)

YAU23271

Az első villa ellenőrzése

Az első villa működését és állapotát a karbantartási táblázatban megadott időközönként ellenőrizni kell az alábbiak szerint.

Állapotellenőrzés

YWA10750

VIGYÁZAT

Támassza meg biztonságosan a motorkerékpárt, nehogy feldöljön.

Ellenőrizze a belső csöveket, nincsenek-e rajtuk sérülések, karcok és nem tapasztal-e szivárgást.

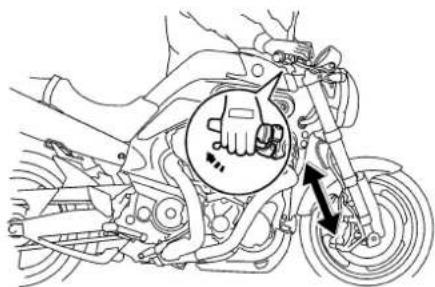

Működésvizsgálat

1. A motorkerékpárt állítsa sík talajra, és tartsa függőleges helyzetben.
2. Miközben behúzza az első féket, néhány alkalommal nyomja le erősen a kormányt, és ellenőrizze, hogy az első villa simán rugózik-e.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

Ha bármilyen sérülést talált az első villán vagy az nem működik egyenletesen, keresse fel valamelyik Yamaha-szervizt.

YAU23280

A kormányzás vizsgálata

A kopott vagy laza kormánycsapágyak balesetveszélyesek. Ezért a kormány mozgását a karbantartási táblázatban megadott időközönként ellenőrizni kell az alábbiak szerint.

1. Tegyen megfelelő állványt a motor alá, hogy az első kerék felemelkedjen a talajról.

YWA10750

VIGYÁZAT

Támassza meg biztonságosan a motorkerékpárt, nehogy feldöljön.

1. Fogja meg a villaszárak alsó végét, és próbálja őket előre-hátra mozgatni. Ha holtjátékot érez, ellenőriztesse vagy javíttassa meg a motorkerékpárt valamelyik Yamahaszervizben.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU23290

YAU23441

YWA10760

A kerékcsapágyak ellenőrzése

Az első és hátsó kerék csapágyait a karbantartási táblázatban megadott időközönként ellenőriznie kell. Ha a kerekek lazák vagy nem forognak egyenletesen, ellenőriztesse vagy javíttassa meg a kerékcsapágyakat valamelyik Yamaha-szervizben.

Akkumulátor

1. Pozitív akkumulátorpólus
2. Akkumulátor
3. Negatív akkumulátorpólus

Ezt a modellt gondozást nem igénylő (MF) akkumulátorral szerelték fel, így nem igényel karbantartást. Nem kell ellenőrizni az elektrolitszintet, és desztillált vízzel sem kell utántölteni.

Az akkumulátor töltése

Ha az akkumulátor gyengének tűnik, azonnal töltesse fel valamelyik Yamahaszervizben. Ne felejtse el, hogy az akkumulátor hamarabb lemerül, ha a motorkerékpárra elektromos kiegészítőket szerelt.

! VIGYÁZAT

- Az akkumulátorban lévő elektrolit komoly égési sérüléseket okozó kénsavat tartalmaz, mérgező és veszélyes. Kerülje, hogy az akkumulátorsav a bőrével, a ruhájával, a szemével érintkezzen. Védje a szemét, ha az akkumulátorral dolgozik. Ha mégis akkumulátorsavval érintkezik, a KÖVETKEZÖKET TEGYE:

• KÜLSÖLEG: öblítse le bő vízzel.
• BELSÓLEG: igyon nagyobb mennyiségű vizet vagy tejet, és hívjon azonnal orvost.
• SZEMEK: öblítse vízzel 15 percig, és hívjon azonnal orvost.

- Az akkumulátorok robbanásveszélyes hidrogéngázt fejlesztenek. Nyílt láng és szikrák forrását tartsa távol az akkumulátortól, és ne dohányozzon a közelében. Ha zárt térben tölti az akkumulátort, szellőztessen.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

●EZT, ÉS MINDEN MÁS AKKUMULÁTORT TARTSON TÁVOL GYERMEKEKTÓL.

Az akkumulátor tárolása

1. Ha a járművet több mint egy hónapig nem használja, vegye ki az akkumulátort, és tárolja száraz, hűvös helyen.
2. Ha több mint két hónapig tárolja az akkumulátort, ellenőrizze a töltöttséget havonta, és szükség esetén töltse fel teljesen.
3. Visszahelyezés előtt töltse fel teljesen az akkumulátort.
4. Behelyezéskor ügyeljen rá, hogy az akkumulátorsaruk megfelelően csatlakozzanak az akkumulátor pólusaihoz.

YCA10630

FIGYELEM:

• Az akkumulátort mindig feltöltött állapotban tárolja. Az akkumulátor visszafordíthatatlan károsodását eredményezheti, ha azt lemerült állapotban tárolja.
  ● A gondozást nem igénylő (MF) akkumulátorok töltéséhez speciális (állandó feszültségű)

akkumulátortöltőt kell használni. Hagyományos akkumulátortöltő használata esetén az akkumulátor károsodik. Ha nincs ilyen speciális töltője, keresse fel valamelyik Yamaha-szervizt, és ott töltesse fel az akkumulátort.

YAU23624

Biztosítékcsere

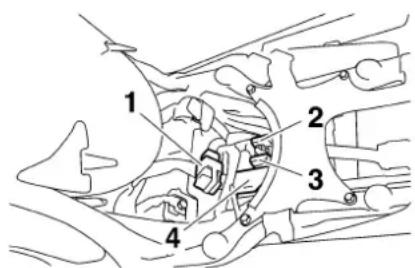

1. Főbiztosíték
2. Az üzemanyag-befecskendező rendszer biztosítéka
3. Az üzemanyag-befecskendező rendszer tartalék biztosítéka
4. Biztosítékdoboz

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

1 2 3 4 5 6 7 10 8 9

1. Biztosítékdoboz
2. A fényszóró biztosítéka
3. A jelzőberendezések biztosítéka
4. A gyújtáskapcsoló biztosítéka
5. A kipufogóburkolat ventillátorának biztosítéka
6. Memóriavédő biztosíték (a kilométerszámláló, az óra és az indításgátló számára)
7. Az automata dekompresszor biztosítéka
8. Az ECU biztosítéka
9. A parkolólámpa biztosítéka
10. Tartalékbiztosíték

A főbiztosíték és az egyes áramkörök biztosítékait tartalmazó biztosítékdoboz az ülés alatt található. (Lásd a(z) 3-14. oldalt.)

Ha valamelyik biztosíték kiolvad, az alábbi módon cserélje ki.

1. Állítsa a gyújtáskapcsolót "OFF" helyzetbe, és kapcsolja ki a kiolvadt biztosíték áramkörét.
2. Vegye ki a kiovadt biztosítékot, majd helyezzen be egy előírt névleges áramú új biztosítékot.

A biztosítékok adatai:

Főbiztosíték: 50.0 A
A fényszóró biztosítéka: 15.0 A
A gyújtás biztosítéka: 25.0 A
A jelzőberendezések biztosítéka: 10.0 A
A parkolólámpa biztosítéka: 10.0 A
A kipufogóburkolat ventillátorának biztosítéka: 15.0 A
Az ECU biztosítéka: 10.0 A
Memóriavédő biztosíték: 10.0 A
A dekompresszió-automatika biztosítéka: 15.0 A
Az üzemanyag-befecskendező rendszer biztosítéka: 15.0 A

YCA10640

FIGYELEM:

Az elektromos rendszer túlterhelésének és az esetleges tűzveszély elkerülése érdekében ne használjon az előírtnál nagyobb névleges áramú biztosítékot.

1. Fordítsa a gyújtáskapcsolót "ON" állásba, és kapcsolja be a kicserélt biztosítékhoz tartozó áramkört. Ellenőrizze az eszköz működését.
2. Amennyiben a biztosíték bekapcsoláskor ismét kiég, ellenőriztesse az elektromos rendszert valamelyik Yamaha-szervizben.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU36820 Izzócsere a fényszóróban

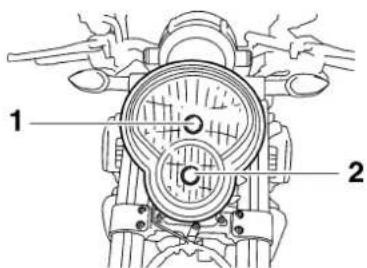

1 2

1. A tompított fényszóró izzója
2. A távolsági fényszóró izzója

A motorkerékpár fényszórójában kvarchalogén izzólámpák található. Ha kiég a fényszóró-izzó, az alábbiakban leírt módon cserélje ki.

Izzócsere a fényszóróban

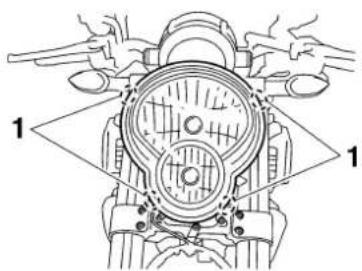

1. Csavarja ki a fényszóró két oldalán található csavarokat, majd vegye le a fényszórót.

A távolsági fényszóró izzójának cseréje
a. Az óramutató járásával ellentétes irányba elfordítva vegye le a fényszóró-izzó foglalatának fedelét.

1

1. A fényszóró-izzó foglalatának fedele

b. Húzza ki a fényszóró elektromos csatlakozóját, majd akassza ki az izzó foglalatát.

1. A fényszóró elektromos csatlakozója
2. A fényszóró-izzó foglalata

c. Vegye ki a kiégett izzót.

YWA10790

VIGYÁZAT

A fényszóró-izzók erősen felmelegednek. Ezért tartsa távol a gyúlékony anyagokat a működő fényszóró-izzótól, és ne érjen az izzóhoz, amíg az le nem húlt.

d. Helyezze be az új izzót, majd rögzítse a foglalattal.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YCA10650

FIGYELEM:

Ügyeljen rá, nehogy az alábbi részek megsérüljenek:

●A fényszóró izzója

Az izzó beszennyeződésének elkerülése érdekében ne érintse meg az izzó búráját, mert ez károsan befolyásolja az izzó búrájának átlátszóságát, az izzó fényerejét és élettartamát. A fényszóró-izzón található szennyeződéseket és ujjlenyomatokat alaposan törölje le alkohollal vagy hígítóval átitatott ronggyal.

●A fényszóró lencséje

Ne ragasszon színezett fóliát vagy matricákat a fényszóró lencséjére.

Ne használjon az előírtnál nagyobb teljesítményű fényszóró-izzót.

1. Ne érjen az izzó búrájához. 1. A fényszóró elektromos csatlakozója

e. Csatlakoztassa az elektromos csatlakozót, majd az óramutató járásával megegyező irányba forgatva helyezze vissza a fényszóró-izzó foglalatának fedelét.

1. A fényszóró izzója

YWA10790

A tompított fényszóró izzójának cseréje

a. Húzza ki a fényszóró elektromos csatlakozóját, majd az óramutató járásával ellentétes irányba elfordítva vegye ki a kiégett izzót.

VIGYÁZAT

A fényszóró-izzók erősen felmelegednek. Ezért tartsa távol a gyúlékony anyagokat a működő fényszóró-izzótól, és ne érjen az izzóhoz, amíg az le nem húlt.

b. Az óramutató járásával megegyező irányba elfordítva helyezze be az új izzót.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YCA10650

FIGYELEM:

Ügyeljen rá, nehogy az alábbi részek megsérüljenek:

• A fényszóró izzója Az izzó beszennyeződésének elkerülése érdekében ne érintse meg az izzó búráját, mert ez károsan befolyásolja az izzó búrájának átlátszóságát, az izzó fényerejét és élettartamát. A fényszóró-izzón található szennyeződéseket és ujjlenyomatokat alaposan törölje le alkohollal vagy hígítóval átitatott ronggyal.
• A fényszóró lencséje Ne ragasszon színezett fóliát vagy matricákat a fényszóró lencséjére. Ne használjon az előírtnál nagyobb teljesítményű fényszóró-izzót.

1

1. Ne érjen az izzó búrájához.

c. Illessze vissza a fényszóró csatlakozóját.

1. A csavarok segítségével szerelje vissza a fényszórót.
2. Szükség esetén állíttassa be a fényszórót valamelyik Yamahaszervizben.

YAU24180

Hátsó/féklámpa

Ezt a modellt LED-es hátsó/féklámpával szerelték fel.

Ha a hátsó/féklámpa nem világít, ellenőriztesse valamelyik Yamaha-szervizben.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

YAU24202

Izzócsere az irányjelzőben

1. A csavar kicsavarása után vegye le az irányjelző búráját.

1. Csavar

2. A kiégett izzó eltávolításához nyomja be az izzót, majd f óramutató járásával ellenkező irányba.

3. Helyezze be az új izzót a foglalatba, nyomja be, majd fordítsa el ütközésig az óramutató járásával megegyező irányba.
4. Helyezze vissza az irányjelző búráját, és csavarja vissza a csavart.

YCA11190

FIGYELEM:

Ne húzza túl a csavart, mert a búra eltörhet.

Izzócsere a rendszám- megvilágító lámpában

1. A csavarok kicsavarása után vegye le a rendszám-megvilágító lámpa burkolatát.

2 1

o1.Gsayar ditsa el az
2. A rendszám-megvilágító lámpa burája
2. A csavarok kicsavarását követően vegye le a rendszám-megvilágító lámpa lencséjét.

YAU36810

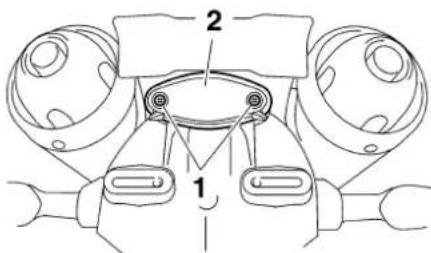

2 1

1. Csavar
2. A rendszám-megvilágító lámpa lencséje
3. Húzza ki a kiégett izzót a foglalatból.

1. A rendszám-megvilágító lámpa izzója

2. Helyezze be az új izzót a foglalatba.

3. Helyezze vissza a rendszám-megvilágító lámpa lencséjét, és csavarja vissza a csavarokat.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

1. Helyezze vissza a rendszám-megvilágító lámpa burkolatát, és csavarja vissza a csavarokat.

YAU36840

Izzócsere a helyzetjelzőkben

Ezt a modellt három helyzetjelzővel látták el. Ha valamelyik helyzetjelző izzója kiég, az alábbiakban leírt módon cserélje ki.

1 2 3

1. "A" helyzetjelző izzója
2. "B" helyzetjelző izzója

3. "C" helyzetjelző izzója

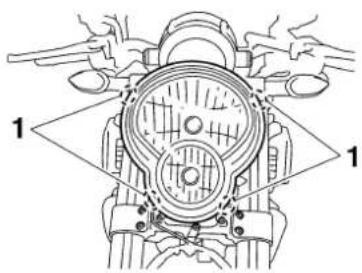

4. Csavarja ki a fényszóró két oldalán található csavarokat, majd vegye le a fényszórót.

Ha az "A" jelü helyzetjelző lámpa izzóját cseréli ki, hagyja ki a 2. és a 7. lépést.

1. A "B" és "C" helyzetjelző izzók kicseréléséhez a csavarok kicsavarása után szerelje le a megfelelő fényszóró oldalsó fedélrögzítőjét és a fényszóró oldalsó fedelét.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

1. Csavar
2. A fényszóró oldalsó fedélrögzítője
3. A fényszóró oldalsó fedele
4. Az óramutató járásával ellenkező irányba elfordítva vegye ki a foglalatot, az izzóval együtt.

1. A helyzetjelző izzójának foglalata
2. Húzza ki a kiégett izzót.

1. A helyzetjelző izzója

2. Helyezze be az új izzót a foglalatba.

3. Az óramutató járásával megegyező irányba elforgatva rögzítse vissza a foglalatot.
4. A csavarok segítségével szerelje vissza a fényszóró oldalsó fedelét és az oldalsó fedélrögzítót.
5. A csavarok segítségével szerelje vissza a fényszórót.

YAU24350

A motorkerékpár megtámasztása

Mivel ezen a modellen nincs központi állvány, ügyeljen a következőkre, ha kiszereli valamelyik kereket, vagy olyan karbantartási műveleteket végez, ahol a motorkerékpárnak függőlegesen kell állnia. A karbantartási művelet elvégzése előtt győződjön meg róla, hogy a motorkerékpár stabilan, függőleges helyzetben áll-e. A nagyobb stabilitás érdekében egy erős fakockát helyezhet a motor alá.

Az első kerékkel kapcsolatos szerelési munkálatok

1. Rögzítse a motorkerékpár hátsó részét motorkerékpár-állvány segítségével, vagy ha nincs, helyezzen egy emelőt a váz alá, a hátsó kerék elé.
2. Emelje meg a motorkerékpár első kerekét egy motorkerékpár-állvány segítségével.

Az hátsó kerékkel kapcsolatos szerelési munkálatok

Motorkerékpár-állvány segítségével emelje meg a hátsó kereket, illetve ha

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

nincs, helyezzen egy-egy emelőt a váz alá a hátsó kerék elé vagy a lengőkar mindkét oldala alá.

YAU25850

Hibakeresés

Bár a Yamaha motorkerékpárokat szigorú ellenőrzésnek vetik alá, mielőtt kikerülnek a gyárból, hibák mégis előfordulhatnak a használat során. Az üzemanyag-ellátó rendszer, a gyújtórendszer vagy a sürítés hibája rossz indíthatóságot és gyenge teljesítményt idézhet elő.

A hibakereső táblázat ezeknek a rendszereknek a gyors és egyszerű ellenőrzését teszi lehetővé. Ha bármilyen javítás válik szükségessé, vigye el a motorkerékpárt valamelyik Yamahaszervizbe. A szervizek képzett dolgozói rendelkeznek a motorkerékpárok megfelelő javításához szükséges szerszámokkal, szakmai ismeretekkel és tudással.

Csak eredeti Yamaha-cserealkatrészeket építtessen be a motorkerékpárjába. Az utángyártott alkatrészek csak külsöleg hasonlítanak a Yamaha-alkatrészekre, sokszor gyengébb minőségűek. Következésképpen rövidebb az élettartamuk, és drága javítási költségeket vonhatnak maguk után.

IDŐSZAKOS KARBANTARTÁS ÉS KISEBB JAVÍTÁSOK

Hibakereső táblázat

YAU42600

VIGYÁZAT

YWA10840

Ha az üzemanyag-ellátó rendszert ellenőrzi vagy javítja, tartson távol mindenféle nyílt lángot és cigarettetát.

1. Üzemanyag

Ellenőrizze az üzemanyagszintet az üzemanyagtartályban.

Az üzemanyag elegendő.

Nincs üzemanyag az üzemanyagtartályban.

Ellenőrizze a kompressziót.

Töltsön üzemanyagot az üzemanyagtartályba.

A motor nem indul. Ellenőrizze a kompressziót.

2. Kompresszió

Használja az önindítót.

Van kompresszió.

Nincs kompresszió.

Ellenőrizze a gyújtást.

Ellenőriztesse a motorkerékpárt valamelyik Yamaha-szervizben.

3. Gyújtás

Vegye ki a gyújtógyertyákat, és ellenőrizze az elektródáikat.

Nedves

A gyertyákat törölje át száraz kendővel, és állítsa be a szikraközt, vagy cserélje ki a gyertyákat.

Száraz

Ellenőriztesse a motorkerékpárt valamelyik Yamaha-szervizben.

Használja az önindítót.

A motor nem indul. Ellenőrizze az akkumulátort.

4. Akkumulátor

Indítózzon.

A motor gyorsan fordul át.

A motor lassan fordul át.

Az akkumulátor rendben van.

Ellenőrizze az akkumulátor csatlakozásait, és szükség esetén töltse újra az akkumulátort.

A motor nem indul. Ellenőriztesse a motorkerékpárt valamelyik Yamaha-szervizben.

TISZTÍTÁS ÉS TÁROLÁS

YAU37839

Figyelmeztetés a matt festékkel bevont részek ápolására

YCA15192

FIGYELEM:

Egyes modellek matt festékkel bevont részekkel vannak ellátva. Kérjen tanácsot valamelyik Yamahamárkakereskedőtől, milyen termékeket használjon a motorkerékpár tisztításához. Kefe, agresszív kémiai tisztítószerek vagy termékösszetevők tisztítás közben megkarcolhatják vagy károsíthatják ezeket a felületeket. A matt festékkel bevont részekre viaszt se használjon.

YAU36901

Ápolás

A motorkerékpárok nyitott felépítése látványossá teszi a járművet, de ugyanakkor jobban ki van téve az időjárásnak is. A rozsda és a korrózió megtámadhatja a csúcsminőségű alkatrészeket is. Egy rozsdás kipufogócső egy autón nem látszik, de egy motorkerékpár megjelenését erőteljesen lerontja. A gyakori, megfelelő tisztítás és ápolás nemcsak a garancia feltétele, hanem a motorkerékpárt széppé varázsolja, meghosszabbítja az élettartamát és megőrzi a jármű teljesítményét is.

Tisztítás előtt

1. Miután a motor lehült, húzzon nejlonzacskót a kipufogók végére.
2. Győződjön meg róla, hogy az összes kupak, burkolat és elektromos csatlakozó, beleértve a gyertyapipákat is, biztonságosan zárnak.
3. A különösen makacs szennyeződéseket, mint például a motorra égett olajat lazítsa fel zsírtalanító oldattal és egy kefével, azonban ügyeljen rá, hogy ne kerüljön zsírtalanító a tömítésekre,

szimeringekre, lánckerekekre, a meghajtóláncra és a kerékcsapágyakra. A zsírtalanítót és a szennyeződéseket öblítse le vízzel.

Tisztítás

YCA15090

FIGYELEM:

• K erülje az erősen savas keréktisztítókat, főleg küllős kerekeken. Ha ilyen termékeket használ a különösen szennyezett területeken, ne hagyja ott az előírtnál hosszabb ideig. Alaposan öblítse le vízzel, azonnal szárítsa fel a vizet, és kezelje le a felületet korrózióvédő anyaggal.
  ●Helytelen tisztítással tönkretehetők a szélvédők, a burkolatok, a panelek és más műanyag alkatrészek, valamint a kipufogók. Csak puha, tiszta rongyot vagy szivacsot, enyhe tisztítószert és vizet használjon a műanyag alkatrészek tisztításához. Ugyanakkor használhat puha kefét és lúgos tisztítószert, ha a kipufogó nem tisztítható le alaposan enyhe tisztítószerrel.

●Ne használjon agresszív vegyszereket a műanyag részekhez és a kipufogókhoz. Ne használjon olyan rongyot vagy szivacsot, amely korábban agresszív polírozó-tisztító szerekkel, oldatokkal, hígítóval, benzinnel, gázolajjal, rozsdamaróval, korróziógátlóval, fékfolyadékkal, fagyállófolyadékkal vagy akkumulátorsavval érintkezett.

- Ne használjon nagynyomású mosót vagy gőzborotvát, mert a vizet bepréselhetik a nyilásokba, ami meghibásodáshoz vezethet az alábbi helyeken: a kerék és a lengőkar csapágyainak, valamint a villa és a fékek tömítéseinél, a tárolórekeszeknél, az elektromos egységekben (csatlakozók, eszközök, kapcsolók és világítóberendezések), a levegőző és túlfolyó nyilásoknál.

- Szélvédővel felszerelt motorkerékpárok esetén: ne használjon agresszív tisztítószereket vagy kemény szivacsot a szélvédő tisztításához, mert az bemattulhat vagy megkarcolódhat. A műanyagtisztító szerek bizonyos

összetevői is megkarcolhatják a szélvédőt. Először próbálja ki a tisztítószert a szélvédőn egy kevésbé látható helyen. Ha a szélvédő karcos, mosás után használjon jó minőségű műanyagpolírozó szert.

Általános használat után

Puha, tiszta szivacs segítségével mossa le a szennyeződéseket meleg vízzel és enyhe tisztítóoldattal, majd alaposan öblítse le a motorkerékpárt tiszta vízzel. A nehezen hozzáférhető helyek tisztításához használjon fogkefét vagy üvegmosó kefét. A makacs szennyeződéseket és a rovarnyomokat könnyebben eltávolíthatja, ha a mosás előtt néhány percre letakarja azokat egy vizes ronggyal.

Esőben, tengerparton és sózott utakon való motorozás után

Mivel a tengeri só és az utak sózásához használt fagymentesítő só vízzel együtt rendkívül korrozív, kövesse a következő utasításokat esőben, tengerparton és sózott utakon való motorozás után.

MEGJEGYZES:

A télen az utakra szórt só még tavasszal is megmarad.

1. Miután lehült a motor, mossa le a motorkerékpárt hideg vízzel és enyhe tisztítószerrel.

YCA10790

FIGYELEM:

Ne használjon meleg vizet, mert az erősíti a só korróziós hatását.

1. A motorkerékpár megszáritása után a korrózió elkerülése érdekében fújja be a fém, krómozott és nikkelezett alkatrészeket korróziógátló spray-vel (kivéve a titánbevonatú kipufogókat).

A titánbevonatú kipufogók tisztítása

Ezt a modellt titánbevonatú kipufogókkal szerelték fel, melyek az alábbiakban leírt speciális ápolást igénylik.

- Csak puha, tiszta rongyot vagy szivacsot, enyhe tisztítószert és vizet használjon a titánbevonatú kipufogók tisztításához. Ugyanakkor használhat puha kefét és lúgos tisztítószert, ha a kipufogó nem tisztítható le alaposan enyhe tisztítószerrel.

TISZTÍTÁS ÉS TÁROLÁS

• A tisztításhoz ne használjon keverékeket és speciális eljárásokat, mivel azok eltávolítják a kipufogók külső felületén lévő titánbevonatot.
  ●Már a legkisebb mennyiségű olaj, mely egy olajos kendőről származik vagy akár az ujjlenyomatok nyomot hagynak a titánbevonatú kipufogókon, mely enyhe tisztítószerrel távolíthatók el.
  ●Vegye figyelembe, hogy a könyökcsövek hő okozta elszíneződése normális jelenség, és ezt az elszíneződést nem lehet eltávolítani.

Tisztítás után

1. Törölje szárazra a motorkerékpárt szarvasbőrrel vagy nedvszívó ronggyal.
2. A rozsdásodás megelőzése érdekében azonnal törölje szárazra a hajtóláncot, és kenje meg.
3. A krómozott és az alumíniumból vagy rozsdamentes acélból készült alkatrészeket fényesítse ki.

4. A korrózió elkerülése érdekében ajánlatos korróziógátló spray-vel befújni a fém-, valamint a krómozott és nikkelezett felületeket.

5. A mosás után megmaradt szennyeződések eltávolítására jól használható az univerzális olajspray.

6. A köfelverődések okozta kisebb sérüléseket javítsa ki javítófestékkel.
7. Kenje be a festett felületeket viasszal.
8. Tárolás vagy letakarás előtt szárítsa meg teljesen a motorkerékpárt.

YWA11130

VIGYÁZAT

●Ne kerüljön olaj vagy viasz a fékekre, gumiabroncsokra.
●Ha szükséges, tisztítsa meg a féktárcsákat és a fékbetéteket közönséges féktárcsatisztítóval vagy acetonnal, valamint mossa le a gumiabroncsokat meleg vízzel és enyhe tisztítószerrel. Nagysebességű motorozás előtt próbálja ki a fékeket és a motorkerékpár kanyarodási tulajdonságait.

YCA10800

FIGYELEM:

- Az olajspray-t és a viaszt vékonyan kenje fel és törölje le a felesleget.

• Soha ne kenjen olajat vagy viaszt a gumi és műanyag alkatrészekre. Megfelelő ápolószerrel kezelje őket.
• Kerülje az agresszív polírozószerek használatát, mert azok megsérthetik a festéket.

MEGJEGYZES:

Ha tanácstalan, milyen ápolószert használjon, keresse fel valamelyik Yamaha-márkakereskedőt.

TISZTÍTÁS ÉS TÁROLÁS

YAU26201

Tárolás

Rövid távú

Tartsa a motorkerékpárt száraz, hűvös helyen, amennyiben szükséges, használjon légáteresztő takarót a por ellen.

YCA10810

FIGYELEM:

• Ha a nedves motorkerékpárt rosszul szellőző helyen vagy nem légáteresztő ponyva alatt tárolja, a nedvesség beszivároghat az alkatrészek közé, és rozsdásodást okozhat.
• A korrózió elkerülése érdekében ne tárolja a motorkerékpárt nedves pincében, istállóban (az ammónia jelenléte miatt), illetve olyan helyen, ahol erős vegyszereket tárolnak.

Hosszú távú

Több hónapos tárolás előtt:

1. Kövesse az “Ápolás” című fejezetekben leírtakat.
2. Töltse tele az üzemanyagtartályt, és adjon hozzá stabilizáló adalékot (amennyiben lehetséges), hogy az

üzemanyag minősége ne romoljon, illetve az üzemanyagtartály ne rozsdásodjon meg.

1. Hajtsa végre a következőket, hogy meggátolja a hengerek, dugattyúgyűrűk stb. korrózióját.

a. Húzza le a gyertyapipákat, és szerelje ki a gyertyákat.
b. A gyertyafuraton keresztül öntsön egy teáskanálnyi olajat minden hengerbe.
c. Tegye be a gyertyákat a gyertyapipákba, majd érintse a gyertyákat hengerfejhez, így az elektródák földelést kapnak. (A következő lépésben ez akadályozza meg a szikrázást.)
d. Forgassa át a motort néhányszor az indítómotorral. (Ez bevonja a hengerek falát olajjal.)
e. Húzza ki a gyertyákat a gyertyapipákból, csavarja vissza azokat a hengerekbe, majd illessze vissza a gyertyapipákat.

YWA10950

VIGYÁZAT

A károk és sérülések elkerülése érdekében a gyertyák elektródáit földelje le, mielőtt átforgatná a motort.

1. Kenje meg a bowdeneket, a karok, pedálok és az oldaltámasz tengelyeit.
2. Ellenőrizze, és szükség esetén állítsa be a guminyomást, majd emelővel emelje meg a motorkerékpárt annyira, hogy mindkét kereke felemelkedjen a talajról. Ha nincs lehetőség a motorkerékpár megemelésére, akkor havonta fordítson kicsit a kerekeken, hogy ne deformálódjanak el a gumiabroncsok.
3. Helyezzen a kipufogó végére egy nejlonzacskót, hogy a pára ne juthasson be.
4. Szerelje ki az akkumulátort, és töltse fel teljesen. Tárolja hűvös, száraz helyen, és töltse fel havonta egyszer. Ne tárolja az akkumulátort túl hideg, vagy túl meleg helyen (0 °C (30 °F) alatt vagy 30 °C (90 °F) felett). Az akkumulátor tárolásával kapcsolatban lásd még a(z) 6-23. oldalt.

MEGJEGYZES:

Tárolás előtt végezzen el minden szükséges javítást.

MÜSZAKI ADATOK

Méretek:

Teljes hossz:

2185 mm (86.0 in)

Teljes szélesség:

800 mm (31.5 in)

Teljes magasság:

1105 mm (43.5 in)

Ülésmagasság:

825 mm (32.5 in)

Tengelytávolság:

1525 mm (60.0 in)

Hasmagasság:

145 mm (5.71 in)

Minimális fordulási sugár:

3200 mm (126.0 in)

Önsúly:

Olajjal és üzemanyaggal feltöltve:

262.0 kg (578 lb)

Motor:

Motortípus:

Léghűtéses, négyütemű, OHV

Hengerelrendezés:

Kéthengeres V motor

Hengerürtartalom:

1670.0 cm³

Hengerfurat × löket:

97.0 × 113.0 mm (3.82 × 4.45 in)

Kompresszióviszony:

8.40:1

Indítórendszer:

önindító

Kenési rendszer:

Szárazkarteres kenés

Motorolaj:

Típus:

SAE20W40

Az ajánlott motorolaj besorolása:

API specifikáció: SG vagy jobb minőségű,

JASO: MA

A motorolaj mennyisége:

Olajszűrő csere nélkül:

3.70 L (3.91 US qt) (3.26 Imp.qt)

Olajszürő cserével:

4.10 L (4.33 US qt) (3.61 Imp.qt)

Levegőszűrő:

Levegőszűrő-betét:

impregnált papírszűrő

Üzemanyag:

Ajánlott üzemanyag:

kizárólag ólommentes normálbenzin

Az üzemanyagtartály térfogata:

15.0 L (3.96 US gal) (3.30 Imp.gal)

Tartalék-üzemanyag térfogata:

3.0 L (0.79 US gal) (0.66 Imp.gal)

Üzemanyag-befecskendező:

Gyártó:

NIPPON INJECTOR

Modell/mennyiség:

INP-101/2

Gyújtógyertyák:

Gyártó/modell:

NGK/DPR7EA-9

Gyártó/modell:

DENSO/X22EPR-U9

Szikraköz:

Tengelykapcsoló típusa:

olajban futó, többtárcsás

Sebességváltó:

Primer áttételi rendszer:

homlokfogaskerék

Primer áttétel:

71/48 (1.479)

Végáttételi rendszer:

lánchajtás

Végáttétel:

39/17 (2.294)

A váltó típusa:

állandó kapcsolódású, 5 fokozatú

Működtetés:

bal lábbal

Áttételek:

1.:

38/16 (2.375)

2.:

30/19 (1.579)

3.:

29/25 (1.160)

4.:

24/25 (0.960)

5.:

24/30 (0.800)

Váz:

Váztípus:

Dupla bölcsőváz

Villaszög:

25.00°

Utánfutás:

103.0 mm (4.06 in)

Első gumiabroncs:

Típus:

tömlő nélküli

Méret:

Maximális terhelhetőség:

199 kg (439 lb)

(a vezető, az utas, a csomagok és a

kiegészítők összsúlya)

Guminyomás (hideg állapotban mérve):

Terhelés:

0–90 kg (0–198 lb)

Első kerék:

250 kPa (36 psi, 2.50 kgf/cm²)

Hátsó kerék:

290 kPa (42 psi, 2.90 kgf/cm²)

Terhelés:

Nagysebességű motorozás:

Első kerék:

250 kPa (36 psi, 2.50 kgf/cm²)

Hátsó kerék:

290 kPa (42 psi, 2.90 kgf/cm²)

Első kerék:

A kerék típusa:

öntött kerék

Méretek:

17M/C x MT3.50

Hátsó kerék:

A kerék típusa:

öntött kerék

Méretek:

17M/C x MT6.00

Első fék:

Típus:

dupla tárcsafék

Működtetés:

jobb kézzel

Ajánlott fékfolyadék:

DOT 4

Hátsó fék:

Típus:

szimpla tárcsafék

Működtetés:

jobb lábbal

Ajánlott fékfolyadék:

DOT 4

Első felfüggesztés:

Típus:

teleszkópos villa

Rugó/lengéscsillapító típusa:

tekercsrugó/olajcsillapítás

Rugóút:

120.0 mm (4.72 in)

Hátsó felfüggesztés:

Típus:

Lengőkar (áttételes felfüggesztés)

Rugó/lengéscsillapító típusa:

tekercsrugó/gáz-olaj csillapítás

Rugóút:

117.0 mm (4.61 in)

Elektromos rendszer:

Gyújtásrendszer:

digitális TCI

Töltörendszer:

AC elektromágneses

Akkumulátor:

Modell:

GT14B-4

Feszültség, kapacitás:

12 V, 12.0 Ah

Fényszóró:

Izzó típusa:

halogénizzó

Izzó feszültsége, teljesítménye ×

darabszáma:

Tompított fényszóró:

12 V, 51.0 W × 1

Távolsági fényszóró:

12 V, 55.0 W × 1

Hátsó/féklámpa:

LED

Első irányjelző lámpa:

12 V, 10.0 W × 2

MÜSZAKI ADATOK

Hátsó irányjelző lámpa:

12 V, 10.0 W × 2

Helyzetjelző lámpa:

12 V, 5.0 W × 3

Rendszám-megvilágító lámpa:

12 V, 5.0 W × 1

Műszermegvilágító lámpa:

LED

Üresfokozat-visszajelző lámpa:

LED

A távolsági fény visszajelző lámpája:

LED

Az irányjelző visszajelző lámpája:

LED

Az üzemanyagszint figyelmeztető lámpája:

LED

Motorhibára figyelmeztető lámpa:

LED

Az indításgátló visszajelző lámpája:

LED

Biztosítékok:

Főbiztosíték:

50.0 A

A fényszóró biztosítéka:

15.0 A

A jelzőberendezések biztosítéka:

10.0 A

A gyújtás biztosítéka:

25.0 A

A parkolólámpa biztosítéka:

10.0 A

A kipufogóburkolat ventillátorának

biztosítéka:

15.0 A

Az ECU biztosítéka:

10.0 A

Az üzemanyag-befecskendező rendszer

biztosítéka:

15.0 A

Memóriavédő biztosíték:

10.0 A

Az automata dekompresszor biztosítéka:

15.0 A

A MOTORKERÉKPÁR AZONOSÍTÁSA

YAU26351

Azonosító számok

Jegyezze fel a kulcs azonosító számát, a vázszámot és a modellazonosító címke információit a lenti üresen hagyott helyekre, arra az esetre, ha alkatrészt kívánna rendelni valamelyik Yamaha márkakereskedőtől, illetve ha a motorkerékpárt ellopnák.

A KULCS AZONOSÍTÓ SZÁMA:

A kulcs azonosító száma

1 2 3

1. A kulcs azonosító száma
2. Regisztrációs kulcs (piros színű fejjel)
3. Használati kulcsok (fekete színű fejjel)

A kulcsazonosító szám a kulcskarikán lévő fémlapkába ütve található. Jegyezze fel ezt a számot az üres helyre, mely új kulcs rendelésekor emlékeztetőül szolgálhat.

YAU26400

Vázszám

A vázszám a kormányoszlopba ütve található. Jegyezze fel ezt a számot az üres helyre.

MEGJEGYZES:

A vázszámot a motorkerékpár azonosítására használják, valamint a helyi hatósági szervek is kérhetik a regisztráció során.

A MOTORKERÉKPÁR AZONOSÍTÁSA

YAU26480

Modellcímke

A modellcímkét a váz ülés alatti részére ragasztották. (Lásd a(z) 3-14. oldalt.) Jegyezze fel a rajta található adatokat az üres helyre. Ezekre az adatokra akkor lesz szüksége, ha pótalkatrészt rendel valamelyik Yamaha-márkakereskedőtől.

A

A gázbowden holtjátéka, ellenőrzés .....6-11

A jármû részei ......2-1

Akkumulátor 6-23

A kormányon elhelyezett kapcsolók......3-9

A kulcs azonosító száma 9-1

A meghajtólánc feszessége....6-17

A motor beindítása....5-1

A motor bejáratása....5-3

A motorkerékpár megtámasztása......6-31

A távolsági fény visszajelző lámpája......3-4

Az indításgátló visszajelző lámpája .....3-4

Az irányjelző visszajelző lámpái....3-3

Azonosító számok....9-1

Az üzemanyagszint figyelmeztető lámpája....3-4

Az üzemanyagtartály szellőző-túlfolyó tömlöje....3-14

Á

Ápolás....7-1

B

Biztonsági információk ......1-1

Biztosítékok, csere....6-24

Bowdenek, ellenőrzés és kenés ......6-19

Burkolat, le- és felszerelés....6-5

Cs

Csomagleszorító fülek....3-19

E

Első és hátsó fékbetétek, ellenőrzés .....6-15

Első villa, beállítás....3-15

Elsō villa, ellenōrzés....6-21

EXUP-rendszer 3-19

F

Fék- és kuplungfolyadék, csere ......6-17

Fék- és kuplungkarok, ellenőrzés

és kenés ....6-20

Fék- és sebességváltó pedálok,

ellenőrzés és kenés....6-20

Fékfolyadékszint, ellenőrzés....6-16

Fékkar....3-11

Fékpedál 3-12

Fénykürt.... 3-9

Fényszóró-izzó, csere....6-26

Fényváltó kapcsoló....3-9

Figyelmeztetés a matt festékkel

bevont részek ápolására .....7-1

G

Gázmarkolat és gázbowden,

ellenőrzés és kenés....6-19

Gumiabroncsok....6-11

Gy

Gyújtáskapcsoló/kormányzár 3-2

Gyújtásmegszakító rendszer....3-20

Gyújtógyertyák, ellenőrzés ......6-6

H

Használat elötti ellenőrzési lista....4-2

Hátsó/féklámpa....6-28

Hátsó féklámpa-kapcsoló, beállítás......6-15

Hátsó lengéscsillapító, beállítás .....3-17

Helyzetjelző, izzócsere ......6-30

Hibakeresés....6-32

Hibakereső táblázat....6-33

|

Időszakos karbantartási és kenési

táblázat 6-2

Indításgátló 3-1

Indítógomb....3-9

Irányjelző izzója, csere ......6-29

Irányjelző-kapcsoló....3-9

K

Katalizátor.... 3-14

Kerekek 6-14

Kerékcsapágyak, ellenőrzés ...... 6-23

Kormány mozgása, ellenőrzés.... 6-22

Kuplungkar ....3-10, 6-14

Kürt 3-9

L

Levegőszűrő-betét.... 6-10

M

Meghajtólánc, tisztítás és kenés ...... 6-18

Modellcímke 9-2

Motorhibára figyelmeztető lámpa....3-4

Motorleállító kapcsoló....3-9

Motorolaj és olajszûrõ ....6-7

Müszaki adatok 8-1

0

Oldaltámasz.... 3-20

Oldaltámasz, ellenőrzés és kenés ...... 6-21

P

Parkolás....5-4

R

Rendszám-megvilágító lámpa izzója, csere....6-29

Riasztó (külön megvásárolható)....3-8

s

Sebességváltás....5-2

Sebességváltó pedál.... 3-11

Sz

Szelephézag beállítása.... 6-11

Szerszámkészlet 6-1

T

Tanksapka.... 3-12

TÁRGYMUTATÓ

Tárolás....7-4

Többfunkciós kijelző 3-5

ü

Ülés.... 3-14

Üresfokozat-visszajelző lámpa.... 3-4

Üzemanyag.... 3-13

Üzemanyag-fogyasztás, ötletek a csökkentésre.... 5-3

v

Vázszám....9-1

Vészvillogó.... 3-10

Visszajelző és figyelmeztető lámpák...... 3-3

YAMAHA

YAMAHA MOTOR CO., LTD.

PRINTED IN THE NETHERLANDS

2006.10
