HASZNÁLATI ÚTMUTATÓ Expert 460 Wolf Garten

(Eredeti üzemeltetési útmutató)

Polski 130

Az Ön biztonságáért ..... 121

Szerelés 123

Kezelés 123

Hasznos tanácsok a gyep ápolásához 126

Szállítás 126

Karbantartás/ A készülék tisztítása ..... 126

A gép leállítása hosszabb időre . 128

Garancia 128

Információ a motorról ..... 128

Üzemzavarok felismerése és javítása 128

A típustábla adatai

Tartalékalkatrészek rendelésekor valamint a vevőszolgálathívásakor ezek az adatok nagyon fontosak a későbbi azonosítás szempontjából. A típustábla a motor közelében található. Minden adatot, amely készüléke típustábláján szerepel, írjon be a következő mezőbe.

Ezeket, és a készülékre vonatkozó további adatokat megtalálja az e használati utasítás részét képező, különálló CE konformitási nyilatkozatban.

Képi ábrázolás

Hajtsa ki a kezelői útmutató elején található ábrákat tartalmazó oldalt. Ebben a kezelési útmutatóban külön-böző modellek vannak leírva. A képi ábrázolás részleteiben eltérhet a tulajdonában lévő géptől.

Az Ön biztonságáért

A gép helyes használata

Ez a készülék kizárólag arra szolgál - hogy a jelen kezelői útmutatóban leirt módon és biztonsági előírások betartása mellett; - udvarban és szabadidőtelken füvet nyírjon.

Minden más használat nem rendeltetésszerűnek minősül. A nem rendeltetésszerű használat a garancia elvesztését, és mindennemű gyártói felelősségvállalás kizárását vonja maga után. A felhasználó felel minden olyan kárért, amit harmadik személynek, illetve annak tulajdonában okoz.

A készüléken a felhasználó által eszközölt változtatások kizárják a gyártó felelősségét azon károkért, amelyek az ilyen változtatásokból származnak.

Csak elektrostarterrel felszerelt készülékekhez:

A mellékelt töltőkészülék kizárólag a készülék akkumulátorának a feltöltésre alkalmas.

Az akkumulátort csakis ezzel a töltő- készülékkel lehet feltölteni.

A biztonsági és a kezelői utasításokat figyelembe kell venni

Mint ezen gép kezelője, olvassa át gondosan az első használatbavétel előtt ezt az üzemeltetési leírást. Cselekedjen az előírások szerint, a kezelői útmutatót pedig őrizze meg. Sohase engedje meg, hogy gyerekek, vagy olyan személyek használják a gépet, akik jelen kezelői útmutatót nem ismerik.

Tulajdonosváltáskor adja tovább a géppel együtt a kezelői útmutatót.

Általános biztonsági tudnivalók

Ebben a fejezetben általános biztonsági előírások vannak.

Azon figyelmeztetések, amelyek a készülék egyes részeire, funkcióira vagy működésére vonatkoznak, jelen útmutató megfelelő részeiben találhatók.

A munka megkezdése előtt

A készüléket használó személy nem állhat kábító hatású anyagok – például alkohol, drog vagy gyógyszer – hatása alatt.

A készüléket nem kezelheti 16 éven aluli személy – helyi rendelkezések módosíthatják a kezelő korhatárát.

Ez a készülék nem alkalmas arra, hogy korlátozott fizikai és érzékszervi vagy szellemi képességekkel, hiányos tapasztalatokkal és vagy ismeretekkel rendelkező személyek (beleértve a gyermekeket is) működtessék, kivéve, ha egy biztonságukért felelős személy felügyelete alatt állnak, vagy betartják a tőle kapott, a készülék használatával kapcsolatos utasításokat.

A gyermekeket felügyelet alatt kell tartani, hogy ne játszhassanak a készülékkel.

A munka megkezdése előtt ismerje meg a készülék teljes felszerelését, valamint azok funkcióit.

Az üzemanyagot csak az arra alkalmas tartályokban tárolja, és ne tartsa hőforrások (például kályha vagy melegvíztároló) közelében.

A tartályt csak szabadban töltse fel.

Soha ne töltse fel a készülék tartályát járó vagy meleg motornál.

A sérült kipufogót, tartályt vagy tartályfedelet cserélje ki.

Használat előtt ellenőrizze,

- hogy a fügyüjtő berende dik és a kidobólemez megfelelően zár. A megrongálódott, kopott vagy hiányzó elemeket haladéktalanul pótolni kell. - ha a vágóeszközök, a rögzítőcsavarok vagy a teljes vágóegység elhasználódott vagy sérült. A kopott vagy sérült egységeket teljes egészében cseréltesse ki a szakmühelyben, hogy megelőzhesse a készülék kiegyensúlyozatlanságát.

A pótalkatrészeknek és tartozékoknak meg kell felelniük a gyártó által előírt követelményeknek.

Ezért használjon eredeti vagy a gyártó által jóváhagyott pótalkatrészeket és tartozékokat.

Javításokat kizárólag szakmühelyben végeztessen.

Munka közben

A készülékkel vagy a készüléken vég- zendő munkához viseljen megfelelő munkaruhát, mint például:

• védőcipót,
• hosszú nadrágot,
• zárt ruházatot,
• f ü l v é d ö ,
• védőszemüveget.

Az összes biztonsági berendezést mindig és kifogástalan állapotban fel kell szerelni a készülékre.

A biztonsági berendezéseken sem- milyen módosítást nem szabad végrehajtani.

A készüléket csakis a gyártó által előírt és szállított műszaki állapotában szabad használni.

Tilos megváltoztatni a gyári motor- beállításokat.

Kerülje a nyílt láng használatát és ne dohányozzon.

A gépen végzett minden munkánál

A sérülések megelőzése végett minden, a gépen végzendő munka (pl. karbantartási és beállítási munkálatok) és a gép szállítása előtt (pl. felemelés vagy mozgatás)

• kapcsolja ki a motort,
• Húzza ki az indítókulcsot (ha van ilyen),
• Várjon, amíg minden mozgó alkat- rész teljesen leáll, és a motor lehül.
• A gyújtógyertya csatlakozóját a motornál vegye le, hogy a motor véletlen indítását megakadályozza.
• A motor kézikönyvében található kiegészítő biztonsági utasításokat vegye figyelembe.

A munka végeztével

Soha ne hagyja magára a gépet járó motorral, és mindig húzza ki az indítókulcsot (ha van ilyen).

Biztonsági berendezések

1. ábra

! Veszély

Soha ne használja a készüléket megrongálódott biztonsági berendezésekkel vagy biztonsági berendezések nélkül.

Biztonsági kengyel (1)

A biztonsági kengyel az Ön biztonságát szolgálja, szükség esetén a motort és a vágókészüléket azonnal leállítja.

Nem szabad megkisérelni a funkciójának a kikapcsolását.

Kidobólemez (2) vagy terelőlap (3)

A kidobólemez vagy a terelőlap megóvja Önt attól, hogy a vágómű vagy a kidobott szilárd tárgyak sérülést okozzanak.

A készüléket csakis kidobólemezzel vagy terelőlappal szabad üzemeltetni.

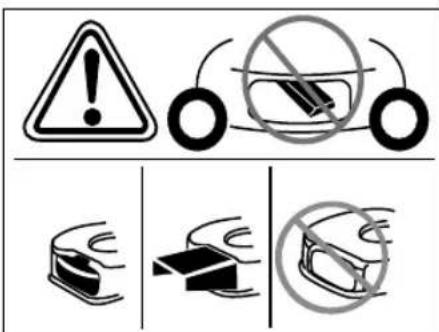

Szimbólumok a gépen

A készüléken különböző, ragasztott címkéken feltüntetett szimbólumok láthatók. Az alábbiakban ezek jelentését adjuk meg:

Figyelem!

Üzembe helyezés elött olvassa el a kezelési útmutatót!

Ne engedjen senkit a veszélyzónába!

A gépen végzett bármilyen munka megkezdése előtt, valamint akkor, ha magára hagyja a gépet, kapcsolja ki a motort, és húzza ki az indítókulcsot.

További tudnivalók „Az Ön biztonságáért” c. fejezetben.

Mielött dolgozni kezdene a vágóberendezésekkel, húzza ki a gyújtógyertya csatlakozóját!

Óvja a végtagjait: tartsa őket távol a vágó- berendezésektől! Mielőtt beállítaná, tisztí- taná vagy ellenőrizné a készüléket, kapcsolja ki azt, és húzza ki a gyújtógyertya csatlakozóját.

Sérülésveszély – csak a beépített terelőlappal szabad dolgozni.

OK

Sérülésveszély – csak a beépített hátsó kengyellel szabad dolgozni.

Sérülésveszély – csak a beépített kidobóval szabad dolgozni.

A készüléken a szimbóluomok legye- nek mindig olvashatóak.

Szimbólumok az útmutatóban

Jelen útmutatóban olyan szimbólumokat használtunk, amelyek a veszélyre figyelmeztetnek vagy fontos tudnivalókra hívják fel a figyelmet. Jelmagyarázat:

⚠️ Veszély

Olyan veszélyekre figyelmeztet, amelyek a leírt tevékenységgel összefüggésben merülhetnek fel és személyi sérülést okozhatnak.

Figyelem

Olyan veszélyekre figyelmeztet, amelyek a leírt tevékenységgel összefüggésben merülhetnek fel, és a készülék károsodását okozhatják.

Megjegyzés

Fontos információkat és alkalmazási ötleteket jelöl.

Szerelés

A gép összeszerelését egy külön melléklet mutatja be ábrákkal szem- léltetve.

Hulladékkezelési utasítás

A keletkező csomagolási hulladékokat, a régi gépet stb. a helyi előírásoknak megfelelően kell ártalmatlanítani.

Kezelés

Tartsa be a motor kezelési utasításában található utasításokat is.

Veszély

Baleset

– Személyek, különösen gyermekek vagy állatok nem tartózkodhatnak a működő fűnyíró közelében. Sérülésveszély a kidobott kövek vagy egyéb tárgyak révén.

Meredek lejtő

• A készüléket csak lépésben vezesse.
• Legyen különösen óvatos ha hátrafelé kaszál a készülékkel és ha a készüléket maga felé húzza.
• Meredek lejtön történő fűnyíráskor a készülék felborulhat és megsebesítheti Önt. Mindig a lejtőre merőlegesen nyírja a füvet, sohasem hegy- vagy lejtmenetben. Ne használja a készüléket 20%-nál nagyobb dőlésszögű lejtön.
• Irányváltoztatáskor legyen különösen óvatos és mindig figyeljen a stabil helyzetre.

• A határterületek közelében fennállhat a sérülés veszélye. A párkányok, kerítések vagy meredek rézsük közelében dolgozni veszélyes. Fünyíráskor tartsa meg a biztonságos távolságot ezektől.

• Nedves fü nyírásakor a csökkent súrlódás miatt a készülék megcsúszhat és Önt feldöntheti. Csak száraz fünyíróval dolgozzon.

• Csak napvilágnál vagy jó mester- séges megvilágításnál dolgozzon.

Sérülés

• A vezetőkorlát által biztosított biztonsági távolságot a járó szerszámtól mindig tartsa be.
• A kezelőszemély munkaterülete a használat során a vezetőkar mögött található.
• Soha ne dugja a kezét vagy a lábát a forgó elemek alá.
• Ne használja a gépet rossz időjá-rási körülmények között, például esőben vagy zivatarban.
• Állítsa le a motort és várja meg, amíg a vágóberendezés leáll:
• mielőtt felbillenti a gépet,
• amennyiben nem füvön, hanem más felületen szállítja,
• Állítsa le a motort, és a véletlenszerű elindítás megakadályozásához húzza ki az indítókulcsot (ha van ilyen), várja meg, míg a motor lehül és húzza le a gyertyapipát,

- mielött a kidobó eltömödéseit és eldugulását megszüntetné,

- mielőtt a fűnyírót átvizsgálná, tisztítaná, beállítaná vagy a készüléken egyéb munkát végezne,

- ha idegen test került a készülékbe. Vizsgálja meg a pázsitnyírógépet és ha az károsodott, vigye el szerelőhöz,

- ha a készülék szokatlanul erősen vibrál. Ellenőrizze azonnal a készüléket.

• Soha ne emelje vagy húzza a készüléket, ha a motor jár.
• Ellenőrizze a terepet, mielőtt a készülékkel dolgozni kezdene, és távolítson el minden olyan tárgyat, amelyet a készülék befoghat, illetve kidobhat.
• Ha a vágóberendezés idegen tárggyal (pl. kövel) érintkezik vagy ha a készülék furcsán kezd vibrálni: azonnal állítsa le a motort. Az üzembe helyezés előtt ellenőriztesse a gépet szakmühelyben sérülések tekintetében.
• Sarlós nyíráskor soha ne álljon a fükidobó nyílások elé.

Készülékek fügyűjtővel:

– A fügyűjtő levételekor a kicsapódó fűszálak vagy egyéb kidobódó tárgyak megsebesíthetik Önt vagy másokat. Soha ne járó motornál ürítse ki a fügyűjtőt. Kapcsolja ki a készüléket.

Szénmonoxidos fulladásveszély

A belsőégésű motorokat kizárólag a szabadban szabad üzemeltetni.

Robbanás- és tüzveszély

• A benzing özök robban és a benzin igen könnyen gyullad.
• Mielött a motort elindítja, töltsön be üzemanyagot. Járó vagy még meleg motor esetében az üzemanyagtartályt tartsa zárva.
  – Územanyagot utántölteni csak álló és hideg motor esetén szabad. Kerülje a nyílt láng használatát és ne dohányozzon. A tartályt csak szabadban töltse fel.
  – Ne indítsa be a motort, ha az üzemanyag túlcsordult. A készülék üzemanyaggal szennyezett felületeit tisztítsa meg, és várja meg, hogy az üzemanyag gőzei elpárologjanak.

• A tüzveszély megelőzése végett az alábbi részegységeket tartsa távol a fütöl vagy a kicsorduló olajtól:

• Motor.

• Kipufogó.
• Akkumulátor/Akkus.
• Benzintartály.

Botlás veszélye

- A készüléket csak lépésben vezesse.

Figyelem

A készülék károsodásai

• Kövek, leesett ágak és hasonló tárgyak a készülékben kárt okozhatnak, és annak működőképességét veszélyeztetik. Minden használat előtt távolítsa el a szilárd hulladékokat a munkaterületről.
• A készüléket csak kifogástalan állapotában szabad üzemeltetni. Minden egyes használat előtt szemrevételezze a készüléket. Ellenőrizze, hogy a biztonsági berendezések, kezelőelemek és a csavarkötések nem károsodtak-e és szilárdan rögzítettek. A károsodott alkatrészeket cserélje ki üzembe helyezés előtt.

i Üzemeltetési idő

Tartsa be a megfelelő nemzeti/helyi előírásokat a használat idejére vonatkozóan (adott esetben érdeklődjön az illetékes hatóságnál).

i Irány megadása

A gépen történő iránymegadáskor (pl.: bal, jobb) a markolat irányát használjuk munkairánynak.

Az első üzembe helyezés elött

Töltse be a motorolajat

Figyelem

A készüléket motorolaj nélkül forgalmazzuk, szállítással kapcsolatos megfontolások miatt.

– Ezért az első üzembehelyezés előtt fel kell tölteni motorolajjal, lásd: Motorok kézikönyve.

Az akkumulátort töltse fel

(Készülékek elektromos indítóval)

Sérülés-/mérgezésveszély

Szélsőséges esetekben folyadékok, illetve gázok kilépésével kell számolni.

Az akkumulátor kiviteltöl függően a műszerfalban, a felső tolókar közelében (2a ábra) vagy a nyírófedélen (2b/c ábra) található.

⚠️ Áramütésveszély

Minden használat előtt ellenőrizze a töltőkészüléket külső sérülések tekintetében. Soha ne használjon sérült töltőkészüléket.

Figyelem

- Győződjön meg róla, hogy a töltőkészülék típustábláján található adatoknak megfelelően a hálózat 220–230 V-tal és 50 Hz-cel működik.

- Óvja a töltőkészüléket nedves- ségtől, esőtől, hótól és fagytól.

- Az akkumulátort csak jól szellőző helyiségben tárolja. A töltés ne haladja meg a maximális 12 óra töltési időt.

- A fünyíró üzembe helyezése előtt válassza le a töltőkészüléket a hálózatról és a gépről.

2. ábra

■ A készülék első üzembe helyezése előtt az akkumulátort legalább 10 órán át kell tölteni. Csakis a tartozékként szállított töltő-készüléket használja.

i Megjegyzés

A töltőkészülék lekapcsolása fordított sorrendben történik.

i A töltőkészülékre vonatkozó hulladékkezelési utasítás

A töltőkészülékre az elektromos készülékek hulladékkezelési előírásai érvényesek. Vegye figyelembe a helyi előírásokat.

Használat elötti beállítások

Sérülésveszély

A gépen végzett minden munkánál

• kapcsolja ki a motort,
• húzza ki az indítókulcsot (ha van ilyen),
• várja meg, amíg minden mozgó alkatrész teljesen leáll; a motornak le kell hűlnie,
• a gyújtógyertya csatlakozóját a motornál vegye le, hogy a motor véletlen indítását megakadályozza.

A fügyüjtöt akassza a helyére

(csak fü-felfogóval rendelkező készülékeknél)

1. ábra

■ A kidobólemezt emelje fel, és a fügyüjtöt akassza be.

A vágási magasság beállítása

Figyelem

Egyenetlen terepen úgy válassza ki a vágási magasságot, hogy a vágókés soha ne érintkezzen a talajjal.

1. ábra

A fü vágásának magasságát állítsa be a kívánt értékre.

Lehetséges beállítások (modelltöl függöen) kb. 3 cm-töl max. 9 cm-ig.

i Megjegyzés

Azoknál a gépeknél, amelyeken a kerekeket külön be lehet állítani, állítsa a kerekeket azonos magasságra.

A modell

■ A kerekeket rögzítse a kívánt helyzetben.
B modell
■ A hevedert húzza meg, és rögzítse a kívánt helyzetben.
C modell
■ A központi magasságszabályozás kapcsolókarját tolja előre vagy hátra, a kívánt helyzetében rögzítse.

Reteszelje el az elülső kerekeket

(csak reteszelhető elsőkerekekkel rendelkező gépek esetén)

1. ábra

A kerekeket az egyenes haladáshoz rögzíteni kell – a kerekeket állítsa előre, és a kengyelt illessze a nagy résbe.

A kerekek szabadon mozogjanak - a kengyelt illessze a kis résbe.

Tankolás és az olajszint ellenőrzése

• Ólommentes benzint tankoljon (lásd a motor kézikönyvében).
  ■ Az üzemanyagtartályt maximum a betöltőcsonk alsó széle alatt 2 cm-ig töltse.
  ■ Szorosan zárja le az üzemanyag- tartályt.
  ■ Ellenőrizze az olajszintet, szükség esetén töltse után (lásd a „Motorkézikönyv” című kiadványt).

Motor indítása

1. ábra

⚠️ Veszély

A sérülések megelőzése végett, - a motort ne indítsa el, ha a kidobó előtt áll; - tartsa távol a kezét és lábát a vágóműtől; - keze, lába vagy egyéb testrésze sohase kerüljön a forgó részek közelébe. Tartsa magát mindig távol a kidobótól.

Mielőtt a motort elindítaná, kapcsoljon le minden vágóberendezést és meghajtást.

A készüléket az indításkor nem szabad megdönteni. A készüléket lehetőleg rövid vagy kevés füvel benött sík terepen kell beállítani.

i Megjegyzések a motorral kapcsolatban

Vegye figyelembe a motor kéziköny-vében található információkat.

• Egyes modelleken nincs gázkar, a fordulatszám beállítása automatikusan történik. A motor mindig optimális fordulatszámon jár.
• Meleg motor esetén is szükség lehet a szívató (Choke) ill. az elő-adagoló gomb megnyomására.
• Néhány modell nem rendelkezik szívatóval és előadagoló gombbal. A motor automatikusan az adott indítási folyamatra áll rá.

Hidegindításkor:

■ Nyissa ki a benzincsapot (ha van ilyen).
Készülék szívatóval
- Állítsa a szívatókart vállásba, vagy húzza ki a szívatókart, és állítsa a gázkart (havanilyen) /max-ra - 5A ábra.

vagy

- Állítsa a gázkartl állásba - 5A ábra.

Előadagoló gombbal rendelkező gépek:

- Nyomja meg 1–5x erősen az elő-adagoló gombot és állítsa a gázkart (ha van ilyen) a /max értékre – 5B ábra.

Melegindításkor:

■ Nyissa ki a benzincsapot (ha van ilyen).
■ Gázkart (ha van) /max.-ra - 5B ábra.

Elektromos indító nélküli készülékek

5C ábra

• A készülék mögött állva – a biztonsági kengyelt lenyomni és lenyomva tartani.
• Az inditókart lassan húzni, mig érzékelhetővé válik az ellenállása, majd hirtelen eröteljesen meghúzni. Az inditókart ne hagyja visszaugrani, hanem lassan engedje vissza.

Készülékek elektromos indítóval:

5D ábra

■ Válassza le a töltőkészüléket a hálózatról és a gépről.
■ A készülék mögött állva – a bizton-sági kengyelt lenyomni és lenyomva tartani.
■ Fordítsa el a markolaton lévő gyújtáskulcsot jobbra, és tartsa ebben a helyzetben, amíg a motor be nem indul (az indítási kísérlet legfeljebb 5 másodpercig tarthat, a következő indításig legalább 10 másodpercet kell várni).

i Megjegyzés

Elektromos indítású gépeknél a motor (kiviteltől függően) manuálisan is indítható az indítózsinór fogantyújával.

Amikor a motor jár:

■ A motor indítása után (kiviteltöl függően):
- állítsa vissza a szívatót (ha van ilyen),
- állítsa a gázkart (ha van ilyen) /max és /min közé, hogy a motor rövid ideig melegedhessen.
■ Fünyíráshoz a gázkart (ha van) teljes gázra kell állítani.

i Megjegyzés

A motor kezelésére vonatkozó további információkat a motor kézikönyve tartalmaz.

Motor leállítása

1. ábra

■ A gázkart (ha van) /min. állásba állítani.
■ A biztonsági kengyelt elengedni. A motor és a vágómű rövid idő múlva teljesen leáll.

Munkavégzés a géppel A kerékmeghajtás be- és kikapcsolása

(csak a kerékmeghajtásos készülékeknél)

6A, B, C, D ábra

A kerékmeghajtás bekapcsolása

■ Húzza meg a kart/kengyelt és tartsa így.

A kerékmeghajtás kikapcsolása

■ Engedje el a kart/kengyelt.

i Útmutató a gépekhez a 6C ábra alapján

A be-/kikapcsoláshoz használható mind a bal mind a jobb oldali kar, ill. akár mindkét kar egyszerre.

i Megjegyzés

Felépítéstől függően előfordulhat, hogy a gép visszahúzásakor a hátsó kerekek blokkolódnak, illetve nehezebben mozognak. Ez nem jelenti a gép hibáját, mindössze egy műszaki okokból eredő jelenség.

Hibaelháritás (a modelltól függően): Tolja kissé előre, majd hátra a gépet, anélkül hogy a hajtáskart húzná.

Kerékmeghajtás meghajtási sebességének módosítása

(kiviteltöl függöen)

Figyelem

A készülék károsodásai

A beállítást csak járó motor mellett végezze el.

6E, F, G ábra

■ A különböző sebességfokozatok között a kisebbik karral lehet váltani (1/min./ és 4/max./).

6H, I ábra

■ A sebességfokozatok között a karral lehet váltani (1/min./ és 4/max./)

i Megjegyzés

Müszaki okokból kifolyólag előfordulhat, hogy álló gép esetén a sebesség csak nehezen változtatható.

Hibaelháritás: Húzza a hajtáskart és válasszon sebességfokozatot.

A fügyüjtöt levenni és kiüríteni (fü-felfogóval rendelkező készülékeknél)

1. ábra

Ha a levágott fü a talajon marad vagy a töltési szintjelző (opcionális, 12. ábra) azt jelzi ki, hogy a kosár megtelt:

■ Engedje el a biztonsági reteszt és várja meg, amíg a motor leáll.
■ A kidobólemezt vegye le és a fügyüjtöt akassza ki.
■ A tartalmát ürítse ki.

Munkavégzés fügyűjtő nélkül

Amikor leveszi a fügyűjtőt, a kidobólemez lecsapódik. Ha fügyűjtő nélkül dolgozik, a kidobólemez a levágott füvet egyenesen lefelé dobja.

Átszerelés a takaráshoz

(opcionális mulch-tartozékkal rendelkező gépek esetén)

Hátsó kidobós gépek:

8A ábra

■ Kidobólemezt megemelni.
■ A fügyüjtöt levenni.
■ Az mulcsozó éket betenni (a modelltöl függően).
■ A kidobólemezt leengedni.

i Megjegyzés

Beépített aprító funkcióval rendelkező gépekhez nincs szükség külön mulcsozó ékre: ezt a funkciót a speciális kialakítású hátsó fedél veszi át (8B ábra).

Oldalkidobós gépek:

1. ábra

■ Ütköző/zárórész felszerelése az oldalkidobó helyére (9A ábra) vagy
- Távolítsa el az oldalkidobót – az ütköző/zárórész automatikusan bezárul (9B ábra).

Gép átszerelése oldalsó kidobásra

(kiviteltöl függöen)

■ Ha rendelkezésre áll: Vegye le a füfelfogót és engedje le a hátsó kidobónyilás fedelét.
■ Emelje meg kissé az ütközöt/záró-részt és szerelje fel az oldalkidobót (9C ábra).

A munka végeztével

■ Húzza ki az indítókulcsot (ha van ilyen).
■ Várjon, amíg minden mozgó alkatrész teljesen leáll, és a motor lehül.
■ Zárja el a benzincsapot (ha rendelkezésre áll – lásd a motorkézikönyvet).
■ A motornál a gyújtógyertya csatlakozóját vegye le.
■ A fügyüjtöt ürítse ki.

Készülékek elektromos indítóval:

■ Az akkumulátort 10 óra múlva utántölteni.

i Megjegyzés

A gépet zárt helyen tárolja, tárolás elött várja meg, míg a motor lehül.

Hasznos tanácsok a gyep ápolásához

Néhány tanács, hogy a fü egészsége- sen és egyenletesen nőjön.

Nyírás

A gyep különféle füfajtákat tartalmaz. Ha Ön gyakran nyírja a füvet, a vastagabb, erősebb füfélék nönek, amelyeknek erős a gyökerük, és összefüggő gyepszőnyeget alkotnak. Ha Ön ritkán nyírja a füvet, a hosszú, vékonyszálú füfélék és vad lágyszárúak (például here, százszorszép) kerülnek túlsúlyba.

A gyep normal magassága mintegy 4–5 cm. A füvet a fú teljes magasságának csak ^1/_3 -ra nyírja; vagyis 7–8 cm magas füvet vágjon normal magasságra.

A gyepet lehetőleg ne vágja 4 cm-nél rövidebbre, mert száraz időben károsodik a gyepföld.

A magasra nött füvet (például pihenőszabadság után) szakaszosan vágja vissza normál magasságúra.

Fünyíráskor a vágási nyomok mindig fedjék egymást valamelyest.

Aprítás (tartozékokkal)

A füvet egészen kis (körülbelül 1 cm-es) darabkákban vágja le, és a földön hagyja. Így a gyep számára számos tápanyag helyben marad.

Az optimális eredmény eléréséhez a fűnek állandóan rövidnek kell lennie, lásd még a „Fünyírás” fejezetet.

Aprításkor vegye figyelembe az alábbi tudnivalókat:

• Ne nyirjon nedves füvet.
• A levágott fü teljes hossza nem lehet hosszabb 2 cm-nél.
• Lassan haladjon.
• A motorfordulatszámot állítsa maximálisra.
• A vágóművet rendszeresen tisztítani kell.

Szállítás

Rövid távon kézzel

⚠️ Veszély

A forgó vágószerszám eltalálhat bizonyos tárgyakat, amelyeket elrepíthet és így károkat okozhat. Ha a készüléket nem füvön, hanem más felületen mozgatja, előzőleg állítsa le a motort.

Közlekedési eszközzel

⚠️ Veszély

Minden szállítás előtt állítsa le a motort és hagyja lehülni. Húzza ki a gyújtógyertya csatlakozóját.

Ne szállítsa a készüléket megdöntve. Szállításkor a készüléket rögzítse a járművön vagy járműben, a véletlen megcsúszást megelőzése végett.

A gépet csak üres üzemanyagtartállyal szállítsa. A tanksapka mindig legyen fixen lezárva.

Készülék lehajtható rúddal:

1. ábra

■ A könnyebb elhelyezés végett a készülék kormányrúdja lehajtható.

Karbantartás/A készülék tisztítása

⚠️ Veszély

A sérülések elkerülése végett, a készüléken végzendő bármilyen munka előtt

• kapcsolja ki a motort,
• húzza ki az indítókulcsot (ha van ilyen),
• Várjon, amíg minden mozgó alkatrész teljesen leáll, és a motor lehül.
• A gyújtógyertya csatlakozóját a motornál vegye le, hogy a motor véletlen indítását megakadályozza.

- A motor kézikönyvében található kiegészítő biztonsági utasításokat vegye figyelembe.

⚠️ Veszély

A vágómű által okozható sérülések megelőzése végett minden munkálatot, mint például a kések cseréje vagy élezése, csakis szakműhelyben végeztessen el (Speciális szerszámok szükségesek).

Figyelem

A készüléket mindig csak úgy döntse meg, hogy a gyújtógyertya felfelé mutasson; így megelőzhetők a motornak az üzemanyag vagy az olaj kifolyása miatti károsodásai.

Karbantartás

Figyelem

Tartsa be a motor kezelési utasításában található karbantartási előírásokat. A szezon végén a készüléket szakmühelyben vizsgáltassa át és végeztesse el a karbantartást. Minden javítást, illetve a hibás akkumulátorok és biztosítékok cseréjét kizárólag szakmühelyben végeztesse.

Figyelem

A motorolaj veszélyezteti a környezetet.

Az olajcserekor keletkező fáradtolajat adja le egy fáradtolajgyűjtőtelepen vagy egy hulladéktisztítóban.

⚠️ Az akkumulátorok veszélyeztetik a környezetet.

A használt akkumulátorok nem tartoznak a háztartási hulladékhoz. A használt akkumulátorokat a kereskedőnél vagy a hulladéktisztító üzemben adja le. Szerelje ki az akkumulátort mielőtt a készüléket ócskavasként kiselejtezné.

i Megjegyzés

Tartsa be a motor kézikönyvében megadott ellenőrzési és karbantartási időközöket.

Modelltöl függően a gép elektronikus karbantartásjelzővel van felszerelve (13. ábra). Vegye figyelembe a megfelelő a karbantartási jelzéseket és az írásos karbantartási utasításokat.

A kezelésre vonatkozó leírást és további információkat a karbantartás-jelzőhöz mellékelt, különálló kezelési útmutatóban talál.

Az üzemeltetés megkezdése elötti teendők

■ Ellenőrizze az olajszintet, szükség esetén töltse fel.
■ Ellenőrizze a csavarkötéseket, szükség esetén húzza meg acsavarokat.
■ Ellenőrizze a biztonsági berendezéseket.

A tengelykapcsoló kapcsolódását ellenőrizze:

(csak a kerékmeghajtásos készülékeknél)

• Járó motornál, kikapcsolt kerék-meghajtásnál a készüléknek nem szabad haladó mozgást végeznie.
• Járó motornál és bekapcsolt kerékmeghajtásnál a készüléknek előre kell haladnia.
  ■ Szükség esetén állítsa be a kapcsolási pontot a kerékmeghajtó karon lévő recézett kerékkel/állítóanyával (kiviteltől függően a kapcsolókonzol alsó részén) vagy a bowden-kábelen.

Az első 2–5 üzemóra után

■ Olajat cserélni, lásd a motor kézikönyvét.

Minden fünyírás után vagy nyolchetenként

(csak az elektromos inditóval szerelt készülékeknél)

■ Az akkumulátort 10 óra múlva utántölteni.

Szezononként egyszer

■ Olajat cserélni, lásd a motor kezelői útmutatóját.
■ A kidobólemez csuklópontjait és forgó részeit megolajozni.
■ A szezon végén a készüléket szakmühelyben vizsgáltassa át és végeztesse el a karbantartást.

A készülék tisztítása

Figyelem

Tisztítsa meg a készüléket minden használat után. A tisztítatlan készülék anyaga és működése károsodik. Ne használjon nagynyomású tisztítót.

A fügyűjtő tisztítása

(csak fü-felfogóval rendelkező készülékeknél)

Legegyszerübb közvetlenül a fünyírás után tisztítani.

■ A fügyüjtöt vegye le és ürítse ki.
■ A fügyüjtő erős vízsugárral (kerti csap) kitisztítható.
■ A fügyüjtöt a következő használat előtt alaposan meg kell száritani.

A vágómű tisztítása

⚠️ Veszély

A vágóművel történő munkavégzés során megsérülhet. Használjon védőkesztyűt.

Figyelem

A készüléket mindig csak úgy döntse meg, hogy a gyújtógyertya felfelé mutasson; így megelőzhetők a motornak az üzemanyag vagy az olaj kifolyása miatti károsodásai. Ne fröcskölje le a gépet vízzel, mivel így az elektromos alkatrészek megrongálódhatnak.

Tisztítsa meg a készüléket, lehetőleg mindig közvetlenül a használat után.

Gépek fedélmosó rendszer nélkül:

■ A vágóművet és a kidobólemezt tisztítsa kefével, kissöprűvel vagy törlőruhával.
- Állítsa a készüléket a kerekeire, és a látható fúmaradványokat és szennyeződéseket távolítsa el.

Gépek fedélmosó rendszerrel:

14. ábra

Fedélmosó rendszerrel ellátott fünyí- rók vízcsatlakozóval vannak felsze- relve. Segítségével leöblíthetők a fümaradványok a fünyíró aljáról, és megakadályozható a korrozív hatású vegyszerek lerakódása.

A fünyírást követően a következők szerint járjon el:

- Állítsa a gépet sík, kavicsoktól, kövektől stb. mentes területre.

i Megjegyzés

A kidobócsövet ne fordítsa házak, garázsok és hasonlók felé.

■ Szereljen egy kereskedelmi forgalomban kapható tömlőadaptert (opcionálisan a szállított csomagban) egy víztömlőre, és csatlakoztassa a fúnyíró vizcsatlakozójára.
■ Nyissa meg a vizet.
■ Indítsa be a motort, és járassa néhány percig.
- Állítsa le a motort, és válassza le a víztömlőt a gépról.

A tisztítási folyamat befejezése után:

• Indítsa be a motort, és járassa néhány percig, hogy a nyírófedél alsó része megszáradhasson.
  ■ Motor leállítása.

A gép leállítása hosszabb időre

⚠️ Veszély

Robbanás- és tüzveszély.

Ha a készülék tartályában üzemanyag (benzín) van, akkor a készüléket sohse tárolja olyan helyiségben, ahol az üzemanyag gözei nyílt láng vagy szikra hatásának lehetnek kitéve.

Figyelem

Anyagkárosodások a készülékben.

A készüléket (miután lehült a motor) kizárólag tiszta és száraz helyen tárolja. Hosszabb tárolás estén, pl. télen, óvja a készüléket a rozsdásodástól.

Szezon végén, vagy ha a készüléket egy hónapnál hosszabb ideig nem használja:

- Az üzemanyagot megfelelő edénybe leengedni, a motort tárolni, ahogy az a motor kezelői útmutatójában olvasható.

Figyelem

Az üzemanyagot csak szabadban engedje le.

■ A készüléket és a fügyűjtőt tisztítsa meg.
■ Rozsdásodás ellen minden fémalkatrészt olajos (gyantamentos olaj) törlőruhával át kell törölni vagy olajpermettel kell bepermetezni.

■ Töltse fel az akkumulátort (ha rendelkezésre áll).

Garancia

Minden országban érvényesek az általunk vagy a forgalmazónk által kiadott szavatossági feltételek. Minden készülék üzemzavarait térítésmentesen, a szavatosság keretein belül elhárítjuk, amennyiben azok anyag- vagy gyártási hibák miatt keletkeztek. Reklamáció esetén kérjük, forduljon az eladóhoz, vagy a legközelebbi képviselethez.

Információ a motorról

A motorgyártó felel minden, a motorral kapcsolatos problémáért a teljesítmény, teljesítménymérés, műszaki adatok, szavatosság és a szerviz vonatkozásában.

Közelebbi információkat a motorgyártó külön mellékelt üzembentartói/ kezelési kézikönyvében talál.

Üzemzavarok felismerése és javítása

A fünyíró üzemzavarainak gyakran egészen egyszerű okai vannak, amelyek felismerhetők és egyes esetekben Ön által is elhárithatók. Minden más esetben a forgalmazó szívesen segít Önnek.

Probléma Lehetséges ok(ok) Hibaelhárítás

Az indító nem húzható ki. A biztonsági kengyel nemműködik.	A biztonsági kengyelt a felső rúd felényomni.
A kés megakadt. A gyújtógyertya csatlakozóját levenni,és az elakadást megszüntetni.
A motor hibás. A szakműhelyt felkeresni.
A motor nem ugrik be. A gázkar állása nem megfelelő. A gázkart állásba tenni vagy CHOKE(hideg motornál).

Probléma	Lehetséges ok(ok)	Hibaelhárítás
A motor nem ugrik be. Gyújtógyertya csatlakozó nincs	a gyújtógyertyára csatlakoztatva.	A gyújtógyertya csatlakozóját visszatenni.
	Az üzemanyag régi vagy szennyezett.	Az üzemanyagot frissre cserélni.
	Levegőszűrő piszkos. A légszűrőt megtisztitani.
	Szívató nem működik. Működtesse a szívatót.
	Az indító befecskendezőszivattyú nem működik hidegindításkor.	Működtesse az előadagoló gombot.
- Elektromos indítású gépeknél: Akkumulátor lemerült. Az akkumulátort a készülékkel együtt szállított töltőkészülékkel feltölteni.
Szokatlan zörejek (csörömpölés, zörgés, zakatolás).	Csavarok, anyák vagy egyéb rögzítőelemek lazák.	Az alkatrészeket rögzíteni. Ha a zörejek megmaradnak: Keresse fel a szakmühelyt.
Rázkódás, vibráció. A kések lazák A késeket rögzítő csavarokat szak-
A vágás nem tiszta vagy esik a fordulat- szám.	A fű túl magas. Nagyobb vágásmagasságot állítson be, szükség szerint másodszor is nyírja le a füvet.
Fű marad a talajon, vagy a fügyüjtő nem telik meg.	A fű túl nedves. Hagyja a pázsítot megszáradni.
	A kidobó eltömődött.	Állítsa le a motort, az eltömődést szüntesse meg.
	A kés életlen. A késeket szakmühelyben cseréltesse ki vagy éleztesse meg.
	A motorteljesítmény nem elegendő.	Gyakrabban nyirja a füvet, nagyobb vágásmagasságot állítson be.
	A fügyüjtő megtelt.	A motort állítsa le, a fügyüjtőt üritse ki.
	A fügyüjtő elszennyeződött.	Állítsa le a motort, a fügyüjtő szellőző- réseit tisztítsa meg.
Nem működik a kerékmeghajtó.	Az ékszij elszakadt vagy a meghajtó hibás.	A hibás alkatrészeket szakmühelyben kicseréltetni.
	Berántókötél/bowdenkábel szakadt.	A hibás alkatrészeket szakmühelyben kicseréltetni.

Spis treści
