| Gyártó | Wolf Garten |
| Modell | S 4200 |
| Terméktípus | Vezetékes elektromos fűnyíró |
| Vágási szélesség | 42 cm |
| Vágási magasság | 2-7 cm (központi állítás, 7 fokozatú) |
| Kosár űrtartalma | 60 l |
| Motorteljesítmény | 1400 W |
| Tápellátás feszültsége | 230 V / 50 Hz |
| Kábel hossza | 10 m |
| Tömeg | 12 kg |
| Méretek (h × sz × m) | 800 × 480 × 320 mm |
| Zajszint | 82 dB (A) |
| Rezgés | 2,5 m/s² |
| Funkciók | Nyírás, mulcsozás (adapterrel), kosárba gyűjtés |
| Kés típusa | Acél, alávágással vágóéllel |
| Ház anyaga | Műanyag |
| Biztonsági rendszer | Biztonsági kapcsoló, véletlen indítás elleni zár |
| Karbantartás | Tisztítás minden használat után, kés élezése szezononként |
| Pótalkatrészek | Kés, kosár, vezetősín, tápkábel |
| Javíthatóság | Elérhető alkatrészek, online szervizútmutató |
Gyakran ismételt kérdések - S 4200 Wolf Garten
Felhasználói kérdések a következőről S 4200 Wolf Garten
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűnyíró PDF formátumban ingyenesen! Találja meg kézikönyvét S 4200 - Wolf Garten és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. S 4200 márka Wolf Garten.
HASZNÁLATI ÚTMUTATÓ S 4200 Wolf Garten
(Eredeti üzemeltetési útmutató)
Polski 130
Az Ön biztonságáért ..... 121
Szerelés 123
Kezelés 123
Hasznos tanácsok a gyep ápolásához 126
Szállítás 126
Karbantartás/ A készülék tisztítása ..... 126
A gép leállítása hosszabb időre . 128
Garancia 128
Információ a motorról ..... 128
Üzemzavarok felismerése és javítása 128
A típustábla adatai
Tartalékalkatrészek rendelésekor valamint a vevőszolgálathívásakor ezek az adatok nagyon fontosak a későbbi azonosítás szempontjából. A típustábla a motor közelében található. Minden adatot, amely készüléke típustábláján szerepel, írjon be a következő mezőbe.
Ezeket, és a készülékre vonatkozó további adatokat megtalálja az e használati utasítás részét képező, különálló CE konformitási nyilatkozatban.
Képi ábrázolás
Hajtsa ki a kezelői útmutató elején található ábrákat tartalmazó oldalt. Ebben a kezelési útmutatóban külön-böző modellek vannak leírva. A képi ábrázolás részleteiben eltérhet a tulajdonában lévő géptől.
Az Ön biztonságáért
A gép helyes használata
Ez a készülék kizárólag arra szolgál - hogy a jelen kezelői útmutatóban leirt módon és biztonsági előírások betartása mellett; - udvarban és szabadidőtelken füvet nyírjon.
Minden más használat nem rendeltetésszerűnek minősül. A nem rendeltetésszerű használat a garancia elvesztését, és mindennemű gyártói felelősségvállalás kizárását vonja maga után. A felhasználó felel minden olyan kárért, amit harmadik személynek, illetve annak tulajdonában okoz.
A készüléken a felhasználó által eszközölt változtatások kizárják a gyártó felelősségét azon károkért, amelyek az ilyen változtatásokból származnak.
Csak elektrostarterrel felszerelt készülékekhez:
A mellékelt töltőkészülék kizárólag a készülék akkumulátorának a feltöltésre alkalmas.
Az akkumulátort csakis ezzel a töltő-készülékkel lehet feltölteni.
A biztonsági és a kezelői utasításokat figyelembe kell venni
Mint ezen gép kezelője, olvassa át gondosan az első használatbavétel előtt ezt az üzemeltetési leírást. Cselekedjen az előírások szerint, a kezelői útmutató pedig őrizze meg. Sohase engedje meg, hogy gyerekek, vagy olyan személyek használják a gépet, akik jelen kezelői útmutató nem ismerik.
Tulajdonosváltáskor adja tovább a géppel együtt a kezelői útmutatót.
Általános biztonsági tudnivalók
Ebben a fejezetben általános biztonsági előírások vannak.
Azon figyelmeztetések, amelyek a készülék egyes részeire, funkcióira vagy működésére vonatkoznak, jelen útmutató megfelelő részeiben találhatók.
A munka megkezdése előtt
A készüléket használó személy nem állhat kábító hatású anyagok – például alkohol, drog vagy gyógyszer – hatása alatt.
A készüléket nem kezelheti 16 éven aluli személy – helyi rendelkezések módosíthatják a kezelő korhatárát.
Ez a készülék nem alkalmas arra, hogy korlátozott fizikai és érzékszervi vagy szellemi képességekkel, hiányos tapasztalatokkal és vagy ismeretekkel rendelkező személyek (beleértve a gyermekeket is) működtessék, kivéve, ha egy biztonságukért felelős személy felügyelete alatt állnak, vagy betartják a tőle kapott, a készülék használatával kapcsolatos utasításokat.
A gyermekeket felügyelet alatt kell tartani, hogy ne játszhassanak a készülékkel.
A munka megkezdése előtt ismerje meg a készülék teljes felszerelését, valamint azok funkcióit.
Az üzemanyagot csak az arra alkalmas tartályokban tárolja, és ne tartsa hőforrások (például kályha vagy melegvíztároló) közelében.
A tartályt csak szabadban töltse fel.
Soha ne töltse fel a készülék tartályát járó vagy meleg motornál.
A sérült kipufogót, tartályt vagy tartályfedelet cserélje ki.
Használat előtt ellenőrizze,
- hogy a fügyüjtő berende dik és a kidobólemez megfelelően zár. A megrongálódott, kopott vagy hiányzó elemeket haladéktalanul pótolni kell. - ha a vágóeszközök, a rögzítőcsavarok vagy a teljes vágóegység elhasználódott vagy sérült. A kopott vagy sérült egységeket teljes egészében cseréltesse ki a szakmühelyben, hogy megelőzhesse a készülék kiegyensúlyozatlanságát.
A pótalkatrészeknek és tartozékoknak meg kell felelniük a gyártó által előírt követelményeknek.
Ezért használjon eredeti vagy a gyártó által jóváhagyott pótalkatrészeket és tartozékokat.
Javításokat kizárólag szakmühelyben végeztessen.
Munka közben
A készülékkel vagy a készüléken vég- zendő munkához viseljen megfelelő munkaruhát, mint például:
- védőcipót,
- hosszú nadrágot,
- zárt ruházatot,
- f ü l v é d ö ,
- védőszemüveget.
Az összes biztonsági berendezést mindig és kifogástalan állapotban fel kell szerelni a készülékre.
A biztonsági berendezéseken sem- milyen módosítást nem szabad végrehajtani.
A készüléket csakis a gyártó által előírt és szállított műszaki állapotában szabad használni.
Tilos megváltoztatni a gyári motor- beállításokat.
Kerülje a nyílt láng használatát és ne dohányozzon.
A gépen végzett minden munkánál
A sérülések megelőzése végett minden, a gépen végzendő munka (pl. karbantartási és beállítási munkálatok) és a gép szállítása előtt (pl. felemelés vagy mozgatás)
- kapcsolja ki a motort,
- Húzza ki az indítókulcsot (ha van ilyen),
- Várjon, amíg minden mozgó alkat- rész teljesen leáll, és a motor lehül.
- A gyújtógyertya csatlakozóját a motornál vegye le, hogy a motor véletlen indítását megakadályozza.
- A motor kézikönyvében található kiegészítő biztonsági utasításokat vegye figyelembe.
A munka végeztével
Soha ne hagyja magára a gépet járó motorral, és mindig húzza ki az indítókulcsot (ha van ilyen).
Biztonsági berendezések
- ábra
! Veszély
Soha ne használja a készüléket megrongálódott biztonsági berendezésekkel vagy biztonsági berendezések nélkül.
Biztonsági kengyel (1)
A biztonsági kengyel az Ön biztonságát szolgálja, szükség esetén a motort és a vágókészüléket azonnal leállítja.
Nem szabad megkisérelni a funkciójának a kikapcsolását.
Kidobólemez (2) vagy terelőlap (3)
A kidobólemez vagy a terelőlap megóvja Önt attól, hogy a vágómű vagy a kidobott szilárd tárgyak sérülést okozzanak.
A készüléket csakis kidobólemezzel vagy terelőlappal szabad üzemeltetni.

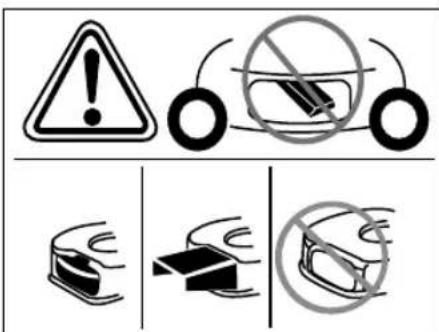

Szimbólumok a gépen
A készüléken különböző, ragasztott címkéken feltüntetett szimbólumok láthatók. Az alábbiakban ezek jelentését adjuk meg:
Figyelem!
Üzembe helyezés elött olvassa el a kezelési útmutatót!
Ne engedjen senkit a veszélyzónába!
A gépen végzett bármilyen munka megkezdése előtt, valamint akkor, ha magára hagyja a gépet, kapcsolja ki a motort, és húzza ki az indítókulcsot.
További tudnivalók „Az Ön biztonságáért” c. fejezetben.
Mielött dolgozni kezdene a vágóberendezésekkel, húzza ki a gyújtógyertya csatlakozóját!
Óvja a végtagjait: tartsa őket távol a vágó- berendezésektől! Mielőtt beállítaná, tisztí- taná vagy ellenőrizné a készüléket, kapcsolja ki azt, és húzza ki a gyújtógyertya csatlakozóját.
Sérülésveszély – csak a beépített terelőlappal szabad dolgozni.
Sérülésveszély – csak a beépített kidobóval szabad dolgozni.
A készüléken a szimbóluomok legye- nek mindig olvashatóak.
Szimbólumok az útmutatóban
Jelen útmutatóban olyan szimbólumokat használtunk, amelyek a veszélyre figyelmeztetnek vagy fontos tudnivalókra hívják fel a figyelmet. Jelmagyarázat:
⚠️ Veszély
Olyan veszélyekre figyelmeztet, amelyek a leírt tevékenységgel összefüggésben merülhetnek fel és személyi sérülést okozhatnak.
Figyelem
Olyan veszélyekre figyelmeztet, amelyek a leírt tevékenységgel összefüggésben merülhetnek fel, és a készülék károsodását okozhatják.
Megjegyzés
Fontos információkat és alkalmazási ötleteket jelöl.
Szerelés
A gép összeszerelését egy külön melléklet mutatja be ábrákkal szem- léltetve.
Hulladékkezelési utasítás
A keletkező csomagolási hulladékokat, a régi gépet stb. a helyi előírásoknak megfelelően kell ártalmatlanítani.
Kezelés
Tartsa be a motor kezelési utasításában található utasításokat is.
Veszély
Baleset
– Személyek, különösen gyermekek vagy állatok nem tartózkodhatnak a működő fűnyíró közelében. Sérülésveszély a kidobott kövek vagy egyéb tárgyak révén.
Meredek lejtő
- A készüléket csak lépésben vezesse.
- Legyen különösen óvatos ha hátrafelé kaszál a készülékkel és ha a készüléket maga felé húzza.
- Meredek lejtön történő fűnyíráskor a készülék felborulhat és megsebesítheti Önt. Mindig a lejtőre merőlegesen nyírja a füvet, sohasem hegy- vagy lejtmenetben. Ne használja a készüléket 20%-nál nagyobb dőlésszögű lejtön.
- Irányváltoztatáskor legyen különösen óvatos és mindig figyeljen a stabil helyzetre.
-
A határterületek közelében fennállhat a sérülés veszélye. A párkányok, kerítések vagy meredek rézsük közelében dolgozni veszélyes. Fünyíráskor tartsa meg a biztonságos távolságot ezektől.
-
Nedves fü nyírásakor a csökkent súrlódás miatt a készülék megcsúszhat és Önt feldöntheti. Csak száraz fünyíróval dolgozzon.
- Csak napvilágnál vagy jó mester- séges megvilágításnál dolgozzon.
Sérülés
- A vezetőkorlát által biztosított biztonsági távolságot a járó szerszámtól mindig tartsa be.
- A kezelőszemély munkaterülete a használat során a vezetőkar mögött található.
- Soha ne dugja a kezét vagy a lábát a forgó elemek alá.
- Ne használja a gépet rossz időjá-rási körülmények között, például esőben vagy zivatarban.
- Állítsa le a motort és várja meg, amíg a vágóberendezés leáll:
- mielőtt felbillenti a gépet,
- amennyiben nem füvön, hanem más felületen szállítja,
- Állítsa le a motort, és a véletlenszerű elindítás megakadályozásához húzza ki az indítókulcsot (ha van ilyen), várja meg, míg a motor lehül és húzza le a gyertyapipát,
- mielött a kidobó eltömödéseit és eldugulását megszüntetné,
- mielőtt a fűnyírót átvizsgálná, tisztítaná, beállítaná vagy a készüléken egyéb munkát végezne,
- ha idegen test került a készülékbe. Vizsgálja meg a pázsitnyírógépet és ha az károsodott, vigye el szerelőhöz,
- ha a készülék szokatlanul erősen vibrál. Ellenőrizze azonnal a készüléket.
- Soha ne emelje vagy húzza a készüléket, ha a motor jár.
- Ellenőrizze a terepet, mielőtt a készülékkel dolgozni kezdene, és távolítson el minden olyan tárgyat, amelyet a készülék befoghat, illetve kidobhat.
- Ha a vágóberendezés idegen tárggyal (pl. kövel) érintkezik vagy ha a készülék furcsán kezd vibrálni: azonnal állítsa le a motort. Az üzembe helyezés előtt ellenőriztesse a gépet szakmühelyben sérülések tekintetében.
- Sarlós nyíráskor soha ne álljon a fükidobó nyílások elé.
Készülékek fügyűjtővel:
– A fügyűjtő levételekor a kicsapódó fűszálak vagy egyéb kidobódó tárgyak megsebesíthetik Önt vagy másokat. Soha ne járó motornál ürítse ki a fügyűjtőt. Kapcsolja ki a készüléket.
Szénmonoxidos fulladásveszély
A belsőégésű motorokat kizárólag a szabadban szabad üzemeltetni.
Robbanás- és tüzveszély
- A benzing özök robban és a benzin igen könnyen gyullad.
- Mielött a motort elindítja, töltsön be üzemanyagot. Járó vagy még meleg motor esetében az üzemanyagtartályt tartsa zárva.
- Üzemanyagot utántölteni csak álló és hideg motor esetén szabad. Kerülje a nyílt láng használatát és ne dohányozzon. A tartályt csak szabadban töltse fel.
- Ne indítsa be a motort, ha az üzemanyag túlcsordult. A készülék üzemanyaggal szennyezett felületeit tisztítsa meg, és várja meg, hogy az üzemanyag gőzei elpárologjanak.
-
A tüzveszély megelőzése végett az alábbi részegységeket tartsa távol a fütöl vagy a kicsorduló olajtól:
-
Motor.
- Kipufogó.
- Akkumulátor/Akkus.
- Benzintartály.
Botlás veszélye
- A készüléket csak lépésben vezesse.
Figyelem
A készülék károsodásai
- Kövek, leesett ágak és hasonló tárgyak a készülékben kárt okozhatnak, és annak működőképességét veszélyeztetik. Minden használat előtt távolítsa el a szilárd hulladékokat a munkaterületről.
- A készüléket csak kifogástalan állapotában szabad üzemeltetni. Minden egyes használat előtt szemrevételezze a készüléket. Ellenőrizze, hogy a biztonsági berendezések, kezelőelemek és a csavarkötések nem károsodtak-e és szilárdan rögzítettek. A károsodott alkatrészeket cserélje ki üzembe helyezés előtt.
i Üzemeltetési idő
Tartsa be a megfelelő nemzeti/helyi előírásokat a használat idejére vonatkozóan (adott esetben érdeklődjön az illetékes hatóságnál).
i Irány megadása
A gépen történő iránymegadáskor (pl.: bal, jobb) a markolat irányát használjuk munkairánynak.
Az első üzembe helyezés elött
Töltse be a motorolajat
Figyelem
A készüléket motorolaj nélkül forgalmazzuk, szállítással kapcsolatos megfontolások miatt.
– Ezért az első üzembehelyezés előtt fel kell tölteni motorolajjal, lásd: Motorok kézikönyve.
Az akkumulátort töltse fel
(Készülékek elektromos indítóval)
Sérülés-/mérgezésveszély
Szélsőséges esetekben folyadékok, illetve gázok kilépésével kell számolni.
Az akkumulátor kiviteltöl függően a műszerfalban, a felső tolókar közelében (2a ábra) vagy a nyírófedélen (2b/c ábra) található.
⚠️ Áramütésveszély
Minden használat előtt ellenőrizze a töltőkészüléket külső sérülések tekintetében. Soha ne használjon sérült töltőkészüléket.
Figyelem
- Győződjön meg róla, hogy a töltőkészülék típustábláján található adatoknak megfelelően a hálózat 220–230 V-tal és 50 Hz-cel működik.
- Óvja a töltőkészüléket nedves- ségtől, esőtől, hótól és fagytól.
- Az akkumulátort csak jól szellőző helyiségben tárolja. A töltés ne haladja meg a maximális 12 óra töltési időt.
- A fünyíró üzembe helyezése előtt válassza le a töltőkészüléket a hálózatról és a gépről.
2. ábra
■ A készülék első üzembe helyezése előtt az akkumulátort legalább 10 órán át kell tölteni. Csakis a tartozékként szállított töltő-készüléket használja.
i Megjegyzés
A töltőkészülék lekapcsolása fordított sorrendben történik.
i A töltőkészülékre vonatkozó hulladékkezelési utasítás
A töltőkészülékre az elektromos készülékek hulladékkezelési előírásai érvényesek. Vegye figyelembe a helyi előírásokat.
Használat elötti beállítások
Sérülésveszély
A gépen végzett minden munkánál
- kapcsolja ki a motort,
- húzza ki az indítókulcsot (ha van ilyen),
- várja meg, amíg minden mozgó alkatrész teljesen leáll; a motornak le kell hűlnie,
- a gyújtógyertya csatlakozóját a motornál vegye le, hogy a motor véletlen indítását megakadályozza.
A fügyüjtöt akassza a helyére
(csak fü-felfogóval rendelkező készülékeknél)
- ábra
■ A kidobólemezt emelje fel, és a fügyüjtöt akassza be.
A vágási magasság beállítása
Figyelem
Egyenetlen terepen úgy válassza ki a vágási magasságot, hogy a vágókés soha ne érintkezzen a talajjal.
- ábra
A fü vágásának magasságát állítsa be a kívánt értékre.
Lehetséges beállítások (modelltől függöen) kb. 3 cm-től max. 9 cm-ig.
i Megjegyzés
Azoknál a gépeknél, amelyeken a kerekeket külön be lehet állítani, állítsa a kerekeket azonos magasságra.
A modell
■ A kerekeket rögzítse a kívánt helyzetben.
B modell
■ A hevedert húzza meg, és rögzítse a kívánt helyzetben.
C modell
■ A központi magasságszabályozás kapcsolókarját tolja előre vagy hátra, a kívánt helyzetében rögzítse.
Reteszelje el az elülső kerekeket
(csak reteszelhető elsőkerekekkel rendelkező gépek esetén)
- ábra
A kerekeket az egyenes haladáshoz rögzíteni kell – a kerekeket állítsa előre, és a kengyelt illessze a nagy résbe.
A kerekek szabadon mozogjanak - a kengyelt illessze a kis résbe.
Tankolás és az olajszint ellenőrzése
- Ólommentes benzint tankoljon (lásd a motor kézikönyvében).
■ Az üzemanyagtartályt maximum a betöltőcsonk alsó széle alatt 2 cm-ig töltse.
■ Szorosan zárja le az üzemanyag- tartályt.
■ Ellenőrizze az olajszintet, szükség esetén töltse után (lásd a „Motorkézikönyv” című kiadványt).
Motor indítása
- ábra
⚠️ Veszély
A sérülések megelőzése végett, - a motort ne indítsa el, ha a kidobó előtt áll; - tartsa távol a kezét és lábát a vágóműtől; - keze, lába vagy egyéb testrésze sohase kerüljön a forgó részek közelébe. Tartsa magát mindig távol a kidobótól.
Mielőtt a motort elindítaná, kapcsoljon le minden vágóberendezést és meghajtást.
A készüléket az indításkor nem szabad megdönteni. A készüléket lehetőleg rövid vagy kevés füvel benött sík terepen kell beállítani.
i Megjegyzések a motorral kapcsolatban
Vegye figyelembe a motor kéziköny-vében található információkat.
- Egyes modelleken nincs gázkar, a fordulatszám beállítása automatikusan történik. A motor mindig optimális fordulatszámon jár.
- Meleg motor esetén is szükség lehet a szívató (Choke) ill. az elő-adagoló gomb megnyomására.
- Néhány modell nem rendelkezik szívatóval és előadagoló gombbal. A motor automatikusan az adott indítási folyamatra áll rá.
Hidegindításkor:
■ Nyissa ki a benzincsapot (ha van ilyen).
Készülék szívatóval
- Állítsa a szívatókart vállásba, vagy húzza ki a szívatókart, és állítsa a gázkart (havanilyen) /max-ra - 5A ábra.
vagy
- Állítsa a gázkartl állásba - 5A ábra.
Elöadagoló gombbal rendelkező gépek:
- Nyomja meg 1–5x erősen az elő-adagoló gombot és állítsa a gázkart (ha van ilyen) a /max értékre – 5B ábra.
Melegindításkor:
■ Nyissa ki a benzincsapot (ha van ilyen).
■ Gázkart (ha van) /max.-ra - 5B ábra.
Elektromos indító nélküli készülékek
5C ábra
- A készülék mögött állva – a biztonsági kengyelt lenyomni és lenyomva tartani.
- Az inditókart lassan húzni, mig érzékelhetővé válik az ellenállása, majd hirtelen eröteljesen meghúzni. Az inditókart ne hagyja visszaugrani, hanem lassan engedje vissza.
Készülékek elektromos indítóval:
5D ábra
■ Válassza le a töltőkészüléket a hálózatról és a gépről.
■ A készülék mögött állva – a bizton-sági kengyelt lenyomni és lenyomva tartani.
■ Fordítsa el a markolaton lévő gyújtáskulcsot jobbra, és tartsa ebben a helyzetben, amíg a motor be nem indul (az indítási kísérlet legfeljebb 5 másodpercig tarthat, a következő indításig legalább 10 másodpercet kell várni).
i Megjegyzés
Elektromos indítású gépeknél a motor (kiviteltől függően) manuálisan is indítható az indítózsinór fogantyújával.
Amikor a motor jár:
■ A motor indítása után (kiviteltöl függően):
- állítsa vissza a szívatót (ha van ilyen),
- állítsa a gázkart (ha van ilyen) /max és /min közé, hogy a motor rövid ideig melegedhessen.
■ Fünyíráshoz a gázkart (ha van) teljes gázra kell állítani.
i Megjegyzés
A motor kezelésére vonatkozó további információkat a motor kézikönyve tartalmaz.
Motor leállítása
- ábra
■ A gázkart (ha van) /min. állásba állítani.
■ A biztonsági kengyelt elengedni. A motor és a vágómű rövid idő múlva teljesen leáll.
Munkavégzés a géppel A kerékmeghajtás be- és kikapcsolása
(csak a kerékmeghajtásos készülékeknél)
6A, B, C, D ábra
A kerékmeghajtás bekapcsolása
■ Húzza meg a kart/kengyelt és tartsa így.
A kerékmeghajtás kikapcsolása
■ Engedje el a kart/kengyelt.
i Útmutató a gépekhez a 6C ábra alapján
A be-/kikapcsoláshoz használható mind a bal mind a jobb oldali kar, ill. akár mindkét kar egyszerre.
i Megjegyzés
Felépítéstől függően előfordulhat, hogy a gép visszahúzásakor a hátsó kerekek blokkolódnak, illetve nehezebben mozognak. Ez nem jelenti a gép hibáját, mindössze egy műszaki okokból eredő jelenség.
Hibaelháritás (a modelltól függően): Tolja kissé előre, majd hátra a gépet, anélkül hogy a hajtáskart húzná.
Kerékmeghajtás meghajtási sebességének módosítása
(kiviteltöl függöen)
Figyelem
A készülék károsodásai
A beállítást csak járó motor mellett végezze el.
6E, F, G ábra
■ A különböző sebességfokozatok között a kisebbik karral lehet váltani (1/min./ és 4/max./).
6H, I ábra
■ A sebességfokozatok között a karral lehet váltani (1/min./ és 4/max./)
i Megjegyzés
Müszaki okokból kifolyólag előfordulhat, hogy álló gép esetén a sebesség csak nehezen változtatható.
Hibaelháritás: Húzza a hajtáskart és válasszon sebességfokozatot.
A fügyüjtöt levenni és kiüríteni (fü-felfogóval rendelkező készülékeknél)
- ábra
Ha a levágott fü a talajon marad vagy a töltési szintjelző (opcionális, 12. ábra) azt jelzi ki, hogy a kosár megtelt:
■ Engedje el a biztonsági reteszt és várja meg, amíg a motor leáll.
■ A kidobólemezt vegye le és a fügyüjtöt akassza ki.
■ A tartalmát ürítse ki.
Munkavégzés fügyűjtő nélkül
Amikor leveszi a fügyűjtőt, a kidobólemez lecsapódik. Ha fügyűjtő nélkül dolgozik, a kidobólemez a levágott füvet egyenesen lefelé dobja.
Átszerelés a takaráshoz
(opcionális mulch-tartozékkal rendelkező gépek esetén)
Hátsó kidobós gépek:
8A ábra
■ Kidobólemezt megemelni.
■ A fügyüjtöt levenni.
■ Az mulcsozó éket betenni (a modelltöl függően).
■ A kidobólemezt leengedni.
i Megjegyzés
Beépített aprító funkcióval rendelkező gépekhez nincs szükség külön mulcsozó ékre: ezt a funkciót a speciális kialakítású hátsó fedél veszi át (8B ábra).
Oldalkidobós gépek:
- ábra
■ Ütköző/zárórész felszerelése az oldalkidobó helyére (9A ábra) vagy
- Távolítsa el az oldalkidobót – az ütköző/zárórész automatikusan bezárul (9B ábra).
Gép átszerelése oldalsó kidobásra
(kiviteltöl függöen)
■ Ha rendelkezésre áll: Vegye le a füfelfogót és engedje le a hátsó kidobónyilás fedelét.
■ Emelje meg kissé az ütközöt/záró-részt és szerelje fel az oldalkidobót (9C ábra).
A munka végeztével
■ Húzza ki az indítókulcsot (ha van ilyen).
■ Várjon, amíg minden mozgó alkatrész teljesen leáll, és a motor lehül.
■ Zárja el a benzincsapot (ha rendelkezésre áll – lásd a motorkézikönyvet).
■ A motornál a gyújtógyertya csatlakozóját vegye le.
■ A fügyüjtöt ürítse ki.
Készülékek elektromos indítóval:
■ Az akkumulátort 10 óra múlva utántölteni.
i Megjegyzés
A gépet zárt helyen tárolja, tárolás elött várja meg, míg a motor lehül.
Hasznos tanácsok a gyep ápolásához
Néhány tanács, hogy a fü egészsége- sen és egyenletesen nőjön.
Nyírás
A gyep különféle füfajtákat tartalmaz. Ha Ön gyakran nyírja a füvet, a vastagabb, erősebb füfélék nönek, amelyeknek erős a gyökerük, és összefüggő gyepszőnyeget alkotnak. Ha Ön ritkán nyírja a füvet, a hosszú, vékonyszálú füfélék és vad lágyszárúak (például here, százszorszép) kerülnek túlsúlyba.
A gyep normal magassága mintegy 4–5 cm. A füvet a fú teljes magasságának csak ^1/_3 -ra nyírja; vagyis 7–8 cm magas füvet vágjon normal magasságra.
A gyepet lehetőleg ne vágja 4 cm-nél rövidebbre, mert száraz időben károsodik a gyepföld.
A magasra nött füvet (például pihenőszabadság után) szakaszosan vágja vissza normál magasságúra.
Fünyíráskor a vágási nyomok mindig fedjék egymást valamelyest.
Aprítás (tartozékokkal)
A füvet egészen kis (körülbelül 1 cm-es) darabkákban vágja le, és a földön hagyja. Így a gyep számára számos tápanyag helyben marad.
Az optimális eredmény eléréséhez a fűnek állandóan rövidnek kell lennie, lásd még a „Fünyírás” fejezetet.
Aprításkor vegye figyelembe az alábbi tudnivalókat:
- Ne nyirjon nedves füvet.
- A levágott fü teljes hossza nem lehet hosszabb 2 cm-nél.
- Lassan haladjon.
- A motorfordulatszámot állítsa maximálisra.
- A vágóművet rendszeresen tisztítani kell.
Szállítás
Rövid távon kézzel
⚠️ Veszély
A forgó vágószerszám eltalálhat bizonyos tárgyakat, amelyeket elrepíthet és így károkat okozhat. Ha a készüléket nem füvön, hanem más felületen mozgatja, előzőleg állítsa le a motort.
Közlekedési eszközzel
⚠️ Veszély
Minden szállítás előtt állítsa le a motort és hagyja lehülni. Húzza ki a gyújtógyertya csatlakozóját.
Ne szállítsa a készüléket megdöntve. Szállításkor a készüléket rögzítse a járművön vagy járműben, a véletlen megcsúszást megelőzése végett.
A gépet csak üres üzemanyagtartállyal szállítsa. A tanksapka mindig legyen fixen lezárva.
Készülék lehajtható rúddal:
- ábra
■ A könnyebb elhelyezés végett a készülék kormányrúdja lehajtható.
Karbantartás/A készülék tisztítása
⚠️ Veszély
A sérülések elkerülése végett, a készüléken végzendő bármilyen munka előtt
- kapcsolja ki a motort,
- húzza ki az indítókulcsot (ha van ilyen),
- Várjon, amíg minden mozgó alkatrész teljesen leáll, és a motor lehül.
- A gyújtógyertya csatlakozóját a motornál vegye le, hogy a motor véletlen indítását megakadályozza.
- A motor kézikönyvében található kiegészítő biztonsági utasításokat vegye figyelembe.
⚠️ Veszély
A vágómű által okozható sérülések megelőzése végett minden munkálatot, mint például a kések cseréje vagy élezése, csakis szakműhelyben végeztessen el (Speciális szerszámok szükségesek).
Figyelem
A készüléket mindig csak úgy döntse meg, hogy a gyújtógyertya felfelé mutasson; így megelőzhetők a motornak az üzemanyag vagy az olaj kifolyása miatti károsodásai.
Karbantartás
Figyelem
Tartsa be a motor kezelési utasításában található karbantartási előírásokat. A szezon végén a készüléket szakmühelyben vizsgáltassa át és végeztesse el a karbantartást. Minden javítást, illetve a hibás akkumulátorok és biztosítékok cseréjét kizárólag szakmühelyben végeztesse.
Figyelem
A motorolaj veszélyezteti a környezetet.
Az olajcserekor keletkező fáradtolajat adja le egy fáradtolajgyűjtőtelepen vagy egy hulladéktisztítóban.
⚠️ Az akkumulátorok veszélyeztetik a környezetet.
A használt akkumulátorok nem tartoznak a háztartási hulladékhoz. A használt akkumulátorokat a kereskedőnél vagy a hulladéktisztító üzemben adja le. Szerelje ki az akkumulátort mielőtt a készüléket ócskavasként kiselejtezné.
i Megjegyzés
Tartsa be a motor kézikönyvében megadott ellenőrzési és karbantartási időközöket.
Modelltöl függően a gép elektronikus karbantartásjelzővel van felszerelve (13. ábra). Vegye figyelembe a megfelelő a karbantartási jelzéseket és az írásos karbantartási utasításokat.
A kezelésre vonatkozó leírást és további információkat a karbantartás-jelzőhöz mellékelt, különálló kezelési útmutatóban talál.
Az üzemeltetés megkezdése elötti teendők
■ Ellenőrizze az olajszintet, szükség esetén töltse fel.
■ Ellenőrizze a csavarkötéseket, szükség esetén húzza meg acsavarokat.
■ Ellenőrizze a biztonsági berendezéseket.
A tengelykapcsoló kapcsolódását ellenőrizze:
(csak a kerékmeghajtásos készülékeknél)
- Járó motornál, kikapcsolt kerék-meghajtásnál a készüléknek nem szabad haladó mozgást végeznie.
- Járó motornál és bekapcsolt kerékmeghajtásnál a készüléknek előre kell haladnia.
■ Szükség esetén állítsa be a kapcsolási pontot a kerékmeghajtó karon lévő recézett kerékkel/állítóanyával (kiviteltől függően a kapcsolókonzol alsó részén) vagy a bowden-kábelen.
Az első 2–5 üzemóra után
■ Olajat cserélni, lásd a motor kézikönyvét.
Minden fünyírás után vagy nyolchetenként
(csak az elektromos inditóval szerelt készülékeknél)
■ Az akkumulátort 10 óra múlva utántölteni.
Szezononként egyszer
■ Olajat cserélni, lásd a motor kezelői útmutatóját.
■ A kidobólemez csuklópontjait és forgó részeit megolajozni.
■ A szezon végén a készüléket szakmühelyben vizsgáltassa át és végeztesse el a karbantartást.
A készülék tisztítása
Figyelem
Tisztítsa meg a készüléket minden használat után. A tisztítatlan készülék anyaga és működése károsodik. Ne használjon nagynyomású tisztítót.
A fügyűjtő tisztítása
(csak fü-felfogóval rendelkező készülékeknél)
Legegyszerübb közvetlenül a fünyírás után tisztítani.
■ A fügyüjtöt vegye le és ürítse ki.
■ A fügyüjtő erős vízsugárral (kerti csap) kitisztítható.
■ A fügyüjtőt a következő használat előtt alaposan meg kell száritani.
A vágómű tisztítása
⚠️ Veszély
A vágóművel történő munkavégzés során megsérülhet. Használjon védőkesztyűt.
Figyelem
A készüléket mindig csak úgy döntse meg, hogy a gyújtógyertya felfelé mutasson; így megelőzhetők a motornak az üzemanyag vagy az olaj kifolyása miatti károsodásai. Ne fröcskölje le a gépet vízzel, mivel így az elektromos alkatrészek megrongálódhatnak.
Tisztítsa meg a készüléket, lehetőleg mindig közvetlenül a használat után.
Gépek fedélmosó rendszer nélkül:
■ A vágóművet és a kidobólemezt tisztítsa kefével, kissöprűvel vagy törlőruhával.
- Állítsa a készüléket a kerekeire, és a látható fúmaradványokat és szennyeződéseket távolítsa el.
Gépek fedélmosó rendszerrel:
14. ábra
Fedélmosó rendszerrel ellátott fünyí- rók vízcsatlakozóval vannak felsze- relve. Segítségével leöblíthetők a fümaradványok a fünyíró aljáról, és megakadályozható a korrozív hatású vegyszerek lerakódása.
A fünyírást követően a következők szerint járjon el:
- Állítsa a gépet sík, kavicsoktól, kövektől stb. mentes területre.
i Megjegyzés
A kidobócsövet ne fordítsa házak, garázsok és hasonlók felé.
■ Szereljen egy kereskedelmi forgalomban kapható tömlőadaptert (opcionálisan a szállított csomagban) egy víztömlőre, és csatlakoztassa a fúnyíró vizcsatlakozójára.
■ Nyissa meg a vizet.
■ Indítsa be a motort, és járassa néhány percig.
- Állítsa le a motort, és válassza le a víztömlőt a gépról.
A tisztítási folyamat befejezése után:
- Indítsa be a motort, és járassa néhány percig, hogy a nyírófedél alsó része megszáradhasson.
■ Motor leállítása.
A gép leállítása hosszabb időre
⚠️ Veszély
Robbanás- és tüzveszély.
Ha a készülék tartályában üzemanyag (benzín) van, akkor a készüléket sohse tárolja olyan helyiségben, ahol az üzemanyag gözei nyílt láng vagy szikra hatásának lehetnek kitéve.
Figyelem
Anyagkárosodások a készülékben.
A készüléket (miután lehült a motor) kizárólag tiszta és száraz helyen tárolja. Hosszabb tárolás estén, pl. télen, óvja a készüléket a rozsdásodástól.
Szezon végén, vagy ha a készüléket egy hónapnál hosszabb ideig nem használja:
- Az üzemanyagot megfelelő edénybe leengedni, a motort tárolni, ahogy az a motor kezelői útmutatójában olvasható.
Figyelem
Az üzemanyagot csak szabadban engedje le.
■ A készüléket és a fügyűjtőt tisztítsa meg.
■ Rozsdásodás ellen minden fémalkatrészt olajos (gyantamentos olaj) törlőruhával át kell törölni vagy olajpermettel kell bepermetezni.
■ Töltse fel az akkumulátort (ha rendelkezésre áll).
Garancia
Minden országban érvényesek az általunk vagy a forgalmazónk által kiadott szavatossági feltételek. Minden készülék üzemzavarait térítésmentesen, a szavatosság keretein belül elhárítjuk, amennyiben azok anyag- vagy gyártási hibák miatt keletkeztek. Reklamáció esetén kérjük, forduljon az eladóhoz, vagy a legközelebbi képviselethez.
Információ a motorról
A motorgyártó felel minden, a motorral kapcsolatos problémáért a teljesítmény, teljesítménymérés, műszaki adatok, szavatosság és a szerviz vonatkozásában.
Közelebbi információkat a motorgyártó külön mellékelt üzembentartói/ kezelési kézikönyvében talál.
Üzemzavarok felismerése és javítása
A fünyíró üzemzavarainak gyakran egészen egyszerű okai vannak, amelyek felismerhetők és egyes esetekben Ön által is elhárithatók. Minden más esetben a forgalmazó szívesen segít Önnek.
Probléma Lehetséges ok(ok) Hibaelhárítás
| Az indító nem húzható ki. A biztonsági kengyel nemműködik. | A biztonsági kengyelt a felső rúd felényomni. |
| A kés megakadt. A gyújtógyertya csatlakozóját levenni,és az elakadást megszüntetni. | |
| A motor hibás. A szakműhelyt felkeresni. | |
| A motor nem ugrik be. A gázkar állása nem megfelelő. A gázkart állásba tenni vagy CHOKE(hideg motornál). | |
| Probléma | Lehetséges ok(ok) | Hibaelhárítás |
| A motor nem ugrik be. Gyújtógyertya csatlakozó nincs | a gyújtógyertyára csatlakoztatva. | A gyújtógyertya csatlakozóját visszatenni. |
| Az üzemanyag régi vagy szennyezett. | Az üzemanyagot frissre cserélni. | |
| Levegőszűrő piszkos. A légszűrőt megtisztitani. | ||
| Szívató nem működik. Működtesse a szívatót. | ||
| Az indító befecskendezőszivattyú nem működik hidegindításkor. | Működtesse az előadagoló gombot. | |
| - Elektromos indítású gépeknél: Akkumulátor lemerült. Az akkumulátort a készülékkel együtt szállított töltőkészülékkel feltölteni. | ||
| Szokatlan zörejek (csörömpölés, zörgés, zakatolás). | Csavarok, anyák vagy egyéb rögzítőelemek lazák. | Az alkatrészeket rögzíteni. Ha a zörejek megmaradnak: Keresse fel a szakmühelyt. |
| Rázkódás, vibráció. A kések lazák A késeket rögzítő csavarokat szak- | ||
| A vágás nem tiszta vagy esik a fordulat- szám. | A fű túl magas. Nagyobb vágásmagasságot állítson be, szükség szerint másodszor is nyírja le a füvet. | |
| Fű marad a talajon, vagy a fügyüjtő nem telik meg. | A fű túl nedves. Hagyja a pázsítot megszáradni. | |
| A kidobó eltömődött. | Állítsa le a motort, az eltömődést szüntesse meg. | |
| A kés életlen. A késeket szakmühelyben cseréltesse ki vagy éleztesse meg. | ||
| A motorteljesítmény nem elegendő. | Gyakrabban nyirja a füvet, nagyobb vágásmagasságot állítson be. | |
| A fügyüjtő megtelt. | A motort állítsa le, a fügyüjtőt üritse ki. | |
| A fügyüjtő elszennyeződött. | Állítsa le a motort, a fügyüjtő szellőző- réseit tisztítsa meg. | |
| Nem működik a kerékmeghajtó. | Az ékszij elszakadt vagy a meghajtó hibás. | A hibás alkatrészeket szakmühelyben kicseréltetni. |
| Berántókötél/bowdenkábel szakadt. | A hibás alkatrészeket szakmühelyben kicseréltetni. | |
