KORISNIČKI PRIRUČNIK KI52FSDF0 SIEMENS

Savjeti za popravak - Hladnjak

i O ovom dokumentu.... 23

1.1 Važne informacije....23

1.1.1 Svrha 23

1.2 Objasnjenje oznaka 23

1.2.1 Stupnjevi opasnosti.... 23

1.2.2 Oznake opasnosti 23

1.2.3 Struktura upozorenja.... 24

2.1 Opće sigurnosne upute.... 25

2.1.1 Svi kućanski uređaji 25

Alat i pomagala....26

Popravak 27

4.1 Zamjena brtve vrata....27

4.1.1 Uklanjanje brtve vrata.... 27

4.1.2 Postavljanje brtve vrata 27

4.2 Zamjena ravnog zgloba....30

4.2.1 Uklanjanje ravnog zgloba 30

4.2.2 Postavljanje ravnog zgloba.... 31

4.3 Zamjena posude za vrata.... 32

4.3.1 Uklanjanje posude za vrata.... 32

4.3.2 Postavljanje posude za vrata 32

4.4 Zamjena police.... 33

4.4.1 Uklanjanje police.... 33

4.4.2 Postavljanje police 33

4.5 Zamjena izvlačne police.... 34

4.5.1 Uklanjanje izvlačne police 34

4.5.2 Postavljanje izvlačne police 34

4.6 Zamjena spremnika za voće i povrće.... 35

4.10 Zamjena LED usmjerenog svjetla.... 40

4.10.1 Uklanjanje LED usmjerenog svjetla.... 40

4.10.2 Postavljanje LED usmjerenog svjetla 41

i O ovom dokumentu

1.1 Važne informacije

1.1.1 Svrha

Ove upute za popravak služe kao podrška korisnicima prilikom samostalnog popravljanja uređaja u skladu s primjenjivom Direktivom o ekološkom dizajnu (od ožujka 2021.). One sadrže informacije o zamjeni određenih rezervnih dijelova, kao i napomene o upozorenjima i opasnostima.

Ako imate dodatna pitanja, obratite se našoj službi za korisnike. Mi snosimo odgovornost za oštećenja samo u slučaju pridržavanja uputa za popravak.

1.2 Objasnjenje oznaka

1.2.1 Stupnjevi opasnosti

Stupnjevi upozorenja sastoje se od oznake i signalne riječi. Signalna riječ ukazuje na ozbiljnost opasnosti.

Stupanj upozorenja Značenje
	OPASNOST	Nepridržavanje poruke upozorenja rezultirat će smrtnim ili teškim ozljedama.
	UPOZORENJE	Nepridržavanje poruke upozorenja možerezultirati smrtnim ili teškim ozljedama.
	OPREZ	Nepridržavanje poruke upozorenja možerezultirati lakšim ozljedama.
POZOR!		Nepridržavanje poruke upozorenja možerezultirati oštećenjem imovine.

Tablica 1: Stupnjevi opasnosti

1.2.2 Oznake opasnosti

Oznake opasnosti simbolička su reprezentacija s oznakom vrste opasnosti.

U ovom dokumentu koriste se sljedeće oznake opasnosti:

Vrsta i izvor opasnosti!

Moguće posljedice zanemarivanja opasnosti/upozorenja.

Mjere i zabrane za sprječavanje opasnosti.

Sljedeći primjer pokazuje upozorenje na strujni udar od dijelova koji provode struju.

Spominje se mjera za izbjegavanje opasnosti.

Opasnost od strujnog udara zbog dijelova koji provode struju!

Smrt od strujnog udara

- Isključite uređaj iz električnog napajanja najmanje 60 sekundi prije izvođenja popravaka.

1.2.4 Opće oznake

U ovom dokumentu koriste se sljedeće opće oznake:

2.1 Opće sigurnosne upute

2.1.1 Svi kućanski uređaji

Opasnost od strujnog udara zbog dijelova koji provode struju!

• Pogreške izazvane popravcima električnih sastavnih dijelova mogu dovesti do strujnog udara!
• Isključite uređaj iz struje na najmanje 60 sekundi prije početka radova.
• Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.

Opasnost od ozljeda zbog oštrih rubova!

■ Nosite zaštitne rukavice.

Opasnost od prignječenja tijekom izvođenja radova na popravcima, održavanju, rješavanju problema i servisiranju teških i pokretnih sastavnih dijelova

■ Nosite zaštitnu obuću.
■ Osigurajte teške sastavne dijelove od pada.
■ Nemojte umetati dijelove tijela u pokretne sastavne dijelove.

Opasnost od oštećenja elektrostaticki osjetljivih sastavnih dijelova (ESD)!

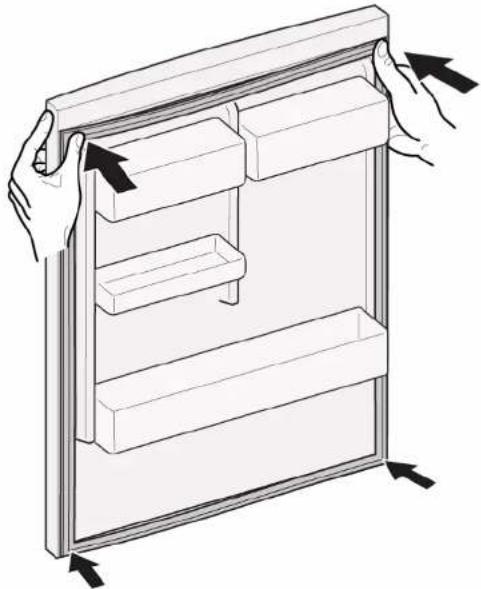

1. Otpustite brtvu vrata iz utora u desnom i lijevom kutu.

1. Izvucite brtvu vrata iz utora.

1. Provjerite ima li oštećenja na utoru za brtvu.

Blago odstupanje brtve vrata normalno je i ne utječe na funkciju. Preporučuje se izravnati brtvu vrata prije umetanja u uređaj.

Zagrijte brtvu vrata sušilom za kosu ili vrućom vodom i ručno je oblikujte.

1. Gurnite kutove brtve na vrh i dno utora.

1. Utisnite cijelu brtvu korak po korak u utor.

Postavite obratnim redoslijedom.

Popravak

4.3 Zamjena posude za vrata

Zahtjev:

Vrata su otvorena.

1. 1. Podignite poklopac spremnika za voće i povrće.

2. Povucite poklopac spremnika za voće i povrće prema naprijed i okrenite ga bočno.

4.8 Zamjena spremnika za održavanje svježine

Zahtjev:

Vrata su otvorena.

4.8.1 Uklanjanje spremnika za održavanje svježine

Postavite obratnim redoslijedom.

Popravak

4.9 Zamjena LED svjetlosne šipke

Specijalni alati:

Usisna čašica ∅50 mm [00342224]

Uredaj ima svjetlo LED koje ne zahtijeva održavanje. Ta svjetla smije popravljati samo osoblje iz službe za korisnike ili ovlašteni tehničari!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju! U slučaju nepravilnog popravka može doći do opasnosti za život od strujnog udara

- Električne dijelove mora popraviti kvalificirani električar. - Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju! Smrt od strujnog udara

- Isključite uređaj iz električnog napajanja najmanje 60 sekundi prije izvođenja popravaka.

OPREZ

Oštri rubovi! Porezotine ▶ Nosite zaštitne rukavice.

Zahtjev:

Uređaj je isključen iz napajanja.
Vrata su otvorena.
Police odjeljka hladnjaka su uklonjene.

4.9.1 Uklanjanje LED svjetlosne šipke

1. Postavite usisnu čašicu na gornju trećinu LED svjetlosne šipke.

1. Povucite usisnu čašicu prema naprijed sa LED svjetlosnom šipkom jednim okretom.

1. Odvojite električni priključak od LED svjetlosne šipke. LED svjetlosna šipka je uklonjena.

4.9.2 Postavljanje LED svjetlosne šipke

1. Priključite električni priključak LED svjetlosne šipke.
2. Pričvrstite LED svjetlosnu šipku na mjesto na stijenci odjeljka (kuke će se uklopiti).

LED svjetlosna šipka je postavljena.

Popravak

4.10 Zamjena LED usmjerenog svjetla

Specijalni alati:

Specijalni alat [00342180]
Odvijač s utorom Nož 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]

Uređaj ima svjetlo LED koje ne zahtijeva održavanje.

Ta svjetla smije popravljati samo osoblje iz službe za korisnike ili ovlašteni tehničari!

Opasnost od strujnog udara zbog dijelova koji provode struju!

U slučaju nepravilnog popravka može doći do opasnosti za život od struj-nog udara

Električne dijelove mora popraviti kvalificirani električar.
- Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.

Opasnost od strujnog udara zbog dijelova koji provode strujul Smrt od strujnog udara

- Isključite uređaj iz električnog napajanja najmanje 60 sekundi prije izvođenja popravaka.

Oštri rubovi!

Porezotine

▶ Nosite zaštitne rukavice.

Zahtjev:

Uređaj je isključen iz napajanja.
Vrata su otvorena.
Police odjeljka hladnjaka su uklonjene.

4.10.1 Uklanjanje LED usmjerenog svjetla

1. Otpustite poklopac LED usmjerenog svjetla

0 W/RS/B

1. Povucite poklopac LED usmjerenog svjetla prema unutra i istodobno ga gurnite prema naprijed.

1. Odvojite modul LED usmjerenog svjetla.

1. Odvojite električni priključak LED usmjerenog svjetla.

4.10.2 Postavljanje LED usmjerenog svjetla

▶ Postavite obratnim redoslijedom.
