KORISNIČKI PRIRUČNIK KI86FHDD0 SIEMENS

Savjeti za popravak - Hladnjak i zamrzivač

i O ovom dokumentu....23

1.1 Važne informacije 23

1.1.1 Svrha 23

1.2 Objasnjenje oznaka 23

1.2.1 Stupnjevi opasnosti.... 23

1.2.2 Oznake opasnosti 23

1.2.3 Struktura upozorenja.... 24

2.1 Opće sigurnosne upute 25

2.1.1 Svi kućanski uređaji 25

Alat i pomagala.... 26

Popravak 27

4.1 Zamjena brtve vrata.... 27

4.2 Zamjena ravnog zgloba.... 28

4.2.1 Uklanjanje ravnog zgloba 28

4.2.2 Postavljanje ravnog zgloba.... 30

4.3 Zamjena posude za vrata.... 31

4.3.1 Uklanjanje posude za vrata.... 31

4.3.2 Postavljanje posude za vrata 3

4.4 Zamjena police 32

4.4.1 Uklanjanje police.... 32

4.4.2 Postavljanje police 32

4.5 Zamjena izvlačne police 33

4.5.1 Uklanjanje izvlačne police.... 33

4.5.2 Postavljanje izvlačne police 33

4.6 Zamjena spremnika za zamrznute namirnice.... 34

4.6.1 Uklanjanje spremnika za zamrznute namirnice 34

4.6.2 Postavljanje spremnika za zamrznute namirnice 34

4.7 Zamjena spremnika za voće i povrće 35

4.10.2 Postavljanje LED svjetlosne šipke 39

4.11 Zamjena LED usmjerenog svjetla.... 40

4.11.1 Uklanjanje LED usmjerenog svjetla.... 40

4.11.2 Postavljanje LED usmjerenog svjetla 41

i O ovom dokumentu

1.1 Važne informacije

1.1.1 Svrha

Ove upute za popravak služe kao podrška korisnicima prilikom samostalnog popravljanja uređaja u skladu s primjenjivom Direktivom o ekološkom dizajnu (od ožujka 2021.). One sadrže informacije o zamjeni određenih rezervnih dijelova, kao i napomene o upozorenjima i opasnostima.

Ako imate dodatna pitanja, obratite se našoj službi za korisnike. Mi snosimo odgovornost za oštećenja samo u slučaju pridržavanja uputa za popravak.

1.2 Objasnjenje oznaka

1.2.1 Stupnjevi opasnosti

Stupnjevi upozorenja sastoje se od oznake i signalne riječi. Signalna riječ ukazuje na ozbiljnost opasnosti.

Stupanj upozorenja Značenje
⚠ OPASNOST	Nepridržavanje poruke upozorenja rezultirat će smrtnim ili teškim ozljedama.
⚠ UPOZORENJE	Nepridržavanje poruke upozorenja može rezultirati smrtnim ili teškim ozljedama.
⚠ OPREZ	Nepridržavanje poruke upozorenja može rezultirati lakšim ozljedama.
POZOR!	Nepridržavanje poruke upozorenja može rezultirati oštećenjem imovine.

Tablica 1: Stupnjevi opasnosti

1.2.2 Oznake opasnosti

Oznake opasnosti simbolička su reprezentacija s oznakom vrste opasnosti.

U ovom dokumentu koriste se sljedeće oznake opasnosti:

Sljedeći primjer pokazuje upozorenje na strujni udar od dijelova koji provode struju. Spominje se mjera za izbjegavanje opasnosti.

1.2.4 Opće oznake

U ovom dokumentu koriste se sljedeće opće oznake:

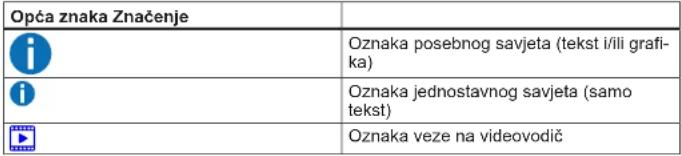

Opća znaka Značenje
	Oznaka potrebnog alata
	Oznaka potrebnih preduvjeta
	Oznaka uvjeta (ako ..., tad ...)
	Oznaka rezultata
Početak Oznaka tipke ili gumba
[00123456] Oznaka broja materijala
Status Oznaka prikazanog teksta / prozor (na zaslonu uređaja)

Tablica 3: Opće oznake

Sigurnost

2.1 Opće sigurnosne upute

2.1.1 Svi kućanski uređaji

Opasnost od strujnog udara zbog dijelova koji provode struju!

• Pogreške izazvane popravcima električnih sastavnih dijelova mogu dovesti do strujnog udara!
• Isključite uređaj iz struje na najmanje 60 sekundi prije početka radova.
• Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.

Opasnost od ozljeda zbog oštrih rubova!

■ Nosite zaštitne rukavice.

Opasnost od prignječenja tijekom izvođenja radova na popravcima, održavanju, rješavanju problema i servisiranju teških i pokretnih sastavnih dijelova

■ Nosite zaštitnu obuću.
■ Osigurajte teške sastavne dijelove od pada.
■ Nemojte umetati dijelove tijela u pokretne sastavne dijelove.

Opasnost od oštećenja elektrostaticki osjetljivih sastavnih dijelova (ESD)!

Otvorite područje zgloba!

Prignječenje/zaglavljivanje prstiju

▶ Nemojte posezati rukama u područje zgloba.
▶ Nosite zaštitne rukavice.

Opasnost od padanja dijelova zbog otpuštenih vijaka!

Ozljeda od dijelova koji padaju.

• Osigurajte sastavne dijelove od pada.

Opasnost od padanja dijelova zbog otpuštenih vijaka!

Oštećenje drugih dijelova uredaja ili objekta klijenta, npr. poda.

- Osigurajte sastavne dijelove od pada.

Zahtjev:

Uređaj je isključen iz napajanja.
Vrata namještaja su uklonjena. Pogledajte upute za postavljanje.
Vrata su otvorena.

4.2.1 Uklanjanje ravnog zgloba


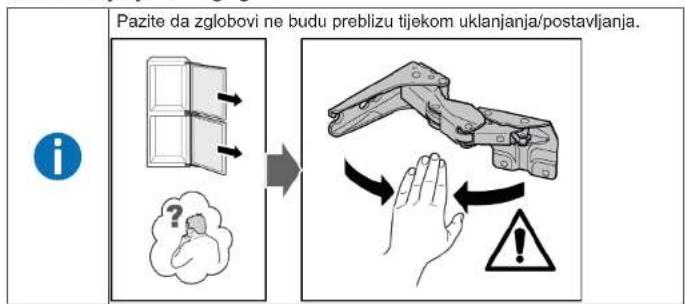

    A["Pazite da zglobovi ne budu preblizu tijekom uklanjanja/postavljanja."] --> B["Hand-Organize: Preblizu (box), Prebluzu (box), Prebluzu (box), Prebluzu (box), Prebluzu (box)"]
    B --> C["Hand-Organize: Hand-Organize (pin), Hand-Organize (pin), Hand-Organize (pin), Hand-Organize (pin), Hand-Organize (pin), Hand-Organize (pin), Hand-Organize (pin), Hand-Organize (pin)"]

1. Uklonite četiri poklopca zgloba.


4.3 Zamjena posude za vrata

Zahtjev:

Vrata su otvorena.

Postavite obratnim redoslijedom.

Popravak

4.5 Zamjena izvlačne police

Zahtjev:

Vrata su otvorena.

4.5.1 Uklanjanje izvlačne police

1. 1. Podignite poklopac spremnika za voće i povrće.

2. Povucite poklopac spremnika za voće i povrće prema naprijed i okrenite ga bočno.

4.9 Zamjena spremnika za održavanje svježine

Zahtjev:

Vrata su otvorena.

4.9.1 Uklanjanje spremnika za održavanje svježine

Postavite obratnim redoslijedom.

Popravak

4.10 Zamjena LED svjetlosne šipke

Specijalni alati:

Usisna čašica ∅50 mm [00342224]

Uredaj ima svjetlo LED koje ne zahtijeva održavanje.

Ta svjetla smije popravljati samo osoblje iz službe za korisnike ili ovlašteni tehničari!

Opasnost od strujnog udara zbog dijelova koji provode struju!

U slučaju nepravilnog popravka može doći do opasnosti za život od struj-nog udara

- Električne dijelove mora popraviti kvalificirani električar

- Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.

Opasnost od strujnog udara zbog dijelova koji provode struju! Smrt od strujnog udara

- Isključite uređaj iz električnog napajanja najmanje 60 sekundi prije izvođenja popravaka.

Oštri rubovi!

Porezotine

- Nosite zaštitne rukavice.

Zahtjev:

Uređaj je isključen iz napajanja.
Vrata su otvorena.
Police odjeljka hladnjaka su uklonjene.

4.10.1 Uklanjanje LED svjetlosne šipke

1. Postavite usisnu čašicu na gornju trećinu LED svjetlosne šipke.

1. Povucite usisnu čašicu prema naprijed sa LED svjetlosnom šipkom jednim okre- tom.

1. Odvojite električni priključak od LED svjetlosne šipke. LED svjetlosna šipka je uklonjena.

4.10.2 Postavljanje LED svjetlosne šipke

1. Priključite električni priključak LED svjetlosne šipke.
2. Pričvrstite LED svjetlosnu šipku na mjesto na stijenci odjeljka (kuke će se uklopiti).
   LED svjetlosna šipka je postavljena.

Popravak

4.11 Zamjena LED usmjerenog svjetla

Specijalni alati:

Specijalni alat [00342180]
Odvijač s utorom Nož 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]

Uređaj ima svjetlo LED koje ne zahtijeva održavanje.

Ta svjetla smije popravljati samo osoblje iz službe za korisnike ili ovlašteni tehničari!

Opasnost od strujnog udara zbog dijelova koji provode struju!

U slučaju nepravilnog popravka može doći do opasnosti za život od struj-nog udara

Električne dijelove mora popraviti kvalificirani električar.
- Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.

Opasnost od strujnog udara zbog dijelova koji provode struju! Smrt od strujnog udara

- Isključite uređaj iz električnog napajanja najmanje 60 sekundi prije izvođenja popravaka.

Oštri rubovil

Porezotine

▶ Nosite zaštitne rukavice.

Zahtjev:

Uređaj je isključen iz napajanja.
Vrata su otvorena.
Police odjeljka hladnjaka su uklonjene.

4.11.1 Uklanjanje LED usmjerenog svjetla

1. Otpustite poklopac LED usmjerenog svjetla.

0 N/A/58

1. Povucite poklopac LED usmjerenog svjella prema unutra i istodobno ga gurnite prema naprijed.

1. Odvojite modul LED usmjerenog svjetla.

1. Odvojite električni priključak LED usmjerenog svjetla.

4.11.2 Postavljanje LED usmjerenog svjetla

▶ Postavite obratnim redoslijedom.
