KORISNIČKI PRIRUČNIK RFD2000 ZEBRA

Riječ ZEBRA i stilizirani prikaz glave zebre zaštitni su znakovi tvrtke Zebra Technologies Corporation, registrirani u mnogim državama diljem svijeta. Svi ostali zaštitni znakovi pripadaju odgovarajućim vlasnicima. ©2019 Zebra Technologies Corporation i/ili njezine podružnice. Sva prava pridržana.

AUTORSKA PRAVA I ZAŠTITNI ZNAKOVI: Potpune informacije o autorskim pravima i zaštitnim znakovima potražite na web-stranici www.zebra.com/copyright.

JAMSTVO: Potpune informacije o jamstvu potražite na web-stranici www.zebra.com/warranty.

LICENCNI UGOVOR ZA KRAJNJEG KORISNIKA: Potpune informacije o licencnom ugovoru za krajnjeg korisnika potražite na web-stranici www.zebra.com/eula.

Samo za Australiju

Samo za Australiju. Ovo jamstvo daje tvrtka Zebra Technologies Asia Pacific Pte. Ltd., 71 Robinson Road, #05-02/03, Singapore 068895, Singapur. Naša roba isporučuje se s jamstvima koja se ne smiju izostaviti, sukladno zakonu o zaštiti potrošača u Australiji. Imate pravo na zamjenski proizvod ili povrat novca u slučaju velikog kvara te nadoknadu štete za bilo koji drugi razumno predvidivi gubitak ili štetu. Osim toga, imate pravo i na popravak ili zamjenu robe ako njezina kvaliteta nije prihvatljiva, a kvar se ne smatra velikim.

Navedeno ograničeno jamstvo tvrtke Zebra Technologies Corporation za Australiju predstavlja dodatak svim pravima i pravnim lijekovima koje imate sukladno zakonu o zaštiti potrošača u Australiji. Ako imate pitanja, nazovite tvrtku Zebra Technologies Corporation na broj [phone]. Možete i posjetiti naše web-mjesto: www.zebra.com gdje ćete pronaći najnovije odredbe jamstva.

Odredbe upotrebe

- Izjava o vlasništvu

Ovaj priručnik sadrži informacije u vlasništvu tvrtke Zebra Technologies Corporation i njezinih podružnica ("Zebra Technologies"). Namijenjen je, za informiranje i upotrebu, isključivo stranama koje rukuju ovdje opisanom opremom i održavaju je. Te vlasničke informacije ne smije upotrebljavati niti reproducirati nijedna druga strana te joj se one ne smiju otkrivati u bilo koju drugu svrhu bez izričitog, pisanog dopuštenja tvrtke Zebra Technologies.

• Poboljšanja proizvoda

Kontinuirano poboljšanje proizvoda pravilo je tvrtke Zebra Technologies. Svi tehnički podaci i dizajn podložni su promjeni bez najave.

• Odricanje odgovornosti

Zebra Technologies poduzima mjere da njezini objavljeni inženjerski tehnički podaci i priručnici budu točni; međutim, pogreške se događaju. Zebra Technologies zadržava pravo ispravljanja takvih pogrešaka te se odriče odgovornosti za ono što zbog njih može nastati.

• Ograničenje odgovornosti

Ni u jednom slučaju tvrtka Zebra Technologies niti itko drugi tko sudjeluje u stvaranju, proizvodnji ili isporuci dodatnog proizvoda (uključujući hardver i softver) neće biti odgovoran za bilo kakve štete (uključujući, ali ne ograničavajući se na, posljedičnu štetu, što obuhvaća gubitak profita, prekid poslovanja ili gubitak poslovnih informacija) koje nastaju upotrebom, posljedicama upotrebe ili nemogućnošću upotrebe takvog proizvoda, čak i ako je tvrtka Zebra Technologies bila upoznata s mogućnošću takvih šteta. U nekim nadležnostima izuzeće ili ograničenje povezanih ili posljedičnih šteta nije dopušteno pa se navedena ograničenja ili izuzeća možda ne odnose na vas.

Povijest prerađenih izdanja

Promjene originalnog priručnika navedene su u nastavku:

Promjena Datum Opis
-01 Prerađeno izdanje A	12. 2017.	Početno izdanje
-02 prerađeno izdanje A	5. 2018.	Ažuriranje softvera u prerađenom izdanju B:– Naziv poglavlja "Uvezi RFID Manager u StageNow" promijenjen u "Programski dodatak za StageNow za RFID Maganer".– Ažuriranja u poglavlju "Programski dodatak za StageNow za RFID Maganer".
-03 prerađeno izdanje A	11. 2018.	Dodane tehničke specifikacije.
-04 prerađeno izdanje A	11. 2019.	Ažurirana izjava o autorskom pravu.– Uklonjeno poglavlje Mobilna aplikacija Zebra RFID za Android.– Dodana referenca u novi vodič za mobilnu aplikaciju 123RFID.– Izbrisano poglavlje Skeniranje-pisanje RFID.

Sadržaj

Autorska prava 2

Samo za Australiju 2

Odredbe upotrebe 2

Povijest prerađenih izdanja 3

Servisne informacije 9

Početak upotrebe

Uvod 10

Raspakiranje 10

Značajke RFID dodatka s kliznim priključnim mehanizmom 11

Definicije LED indikatora 12

Definicije LED indikatora na RFD2000 tijekom punjenja 12

Definicije LED indikatora na RFD2000 kada se ne puni 12

LED prikazi 13

Zamjena baterije u RFID dodatku s kliznim priključnim mehanizmom 14

Vađenje baterije 14

Umetanje baterije 15

Postavljanje/uklanjanje mobilnog računalnog uređaja na RFID dodatak

s kliznim priključnim mehanizmom 16

Postavljanje mobilnog računalnog uređaja na RFID dodatak s kliznim priključnim mehanizmom 16

Uklanjanje mobilnog računalnog uređaja s RFID dodatka s kliznim priključnim mehanizmom 17

Obavijest o niskoj razini baterije 18

Optimizacija baterije 19

Mobilni uređaj 19

Sadržaj

Mobilna aplikacija Zebra RFID za Android

RFID Manager

Uvod 21

Postavljanje uređaja RFD2000 22

Instalacija aplikacije RFID Manager za Android 22

Zahtjevi 22

Instalacija 22

Upotreba aplikacije RFID Manager za Android 22

Status veze 23

Regulatorne postavke za RFID 25

Postavke 26

Ažuriranje programskih datoteka 28

Način rada za oporavak 30

Dnevnik aplikacije RFID Manager 31

Primjena ažuriranja programskih datoteka i regulatornih ažuriranja u jednom profilu 47

Održavanje i tehničke specifikacije

Uvod 48

Čišćenje 48

Odobreni aktivni sastojci sredstva za čišćenje 48

Štetni sastojci 48

Upute za čišćenje 48

Posebne napomene vezane uz čišćenje 49

Potreban materijal 49

Čišćenje priključaka postolja 49

Učestalost čišćenja 49

Održavanje 50

RFD2000 50

Baterija 50

Tehničke specifikacije 51

Sadržaj

Rješavanje problema

Rješavanje problema 53

Rješavanje problema s RFID dodatkom s kliznim priključnim mehanizmom RFD2000 u načinu rada LED indikatora 2 .... 56

Podatkovni rječnik

Uvod 58

Atributi za RFD2000 58

Definicije atributa 58

Konfiguracije naredbi za inventar 59

Konfiguracije odabira oznake 62

Konfiguracija upita za oznake 66

Konfiguracija za pristup oznaci 67

Regionalne konfiguracije 69

Konfiguracije periferije 72

Konfiguracije okidača 72

Konfiguracije ASCII 73

Konfiguracija kriterija za pristup oznaci 75

Konfiguracije za lociranje oznaka 77

Konfiguracije dinamičkog napajanja 77

Konfiguracije radnog ciklusa 77

Konfiguracije načina rada napajanja 78

Konfiguracije izvješća za jedinstvenu oznaku 79

Druge konfiguracije za RFID 79

Konfiguracije sustava 80

Vrijednosti radnje 81

Kazalo

O OVOM KORISNIČKOM PRIRUČNIKU

Uvod

Korisnički priručnik za RFID dodatak s kliznim priključnim mehanizmom RFD2000 sadrži opće upute za upotrebu RFID dodatka s kliznim priključnim mehanizmom.

Konfiguracije

Tablica 1 Konfiguracije uređaja RFD2000

Konfiguracija Opis
RFD2000-1000100-US	RFID dodatak s kliznim priključnim mehanizmom; Sjedinjene Američke Države
RFD2000-1000100-EU	RFID dodatak s kliznim priključnim mehanizmom; Europa
RFD2000-1000100-JP	RFID dodatak s kliznim priključnim mehanizmom; Japan
RFD2000-1000100-IN	RFID dodatak s kliznim priključnim mehanizmom; Indija
RFD2000-1000100-KR	RFID dodatak s kliznim priključnim mehanizmom; Koreja
RFD2000-1000200-US	RFID dodatak s kliznim priključnim mehanizmom; Inditex; Sjedinjene Američke Države
RFD2000-1000200-EU	RFID dodatak s kliznim priključnim mehanizmom; Inditex; Europa
RFD2000-1000200-IN	RFID dodatak s kliznim priključnim mehanizmom; Inditex; Indija
RFD2000-1000200JP RFID dodatak s kliznim priključnim mehanizmom; Inditex; Japan

Tablica 2 Dodatna oprema za RFD2000

Konfiguracija Opis
CRD1S-RFD2000-1R Postolje za punjenje	s jednim ležištem
CRD5S-RFD2000-1R Postolje za punjenje	s pet ležišta
BTRY-RF20GAB0E-00 Rezervna baterija
BTRY-RF20GAB0E-00K Rezervna baterija; Indija i Koreja

Opisi poglavlja

U ovom priručniku obrađene su sljedeće teme:

- Početak upotrebe čine informacije o dijelovima, ugradnji baterije, priključku za mobilni uređaj, LED indikatorima i punjenju RFID dodatka s kliznim priključnim mehanizmom RFD2000.

- "RFID dodatak s kliznim priključnim mehanizmom" odnosi se na RFID dodatak s kliznim priključnim mehanizmom RFD2000.

- Podebljani tekst koristi se za isticanje sljedećih sadržaja:

• Dijaloški okvir, prozor i nazivi zaslona
- Padajući popis i nazivi okvira popisa
- Potvrdni okvir i nazivi izbornih gumba
- Ikone na zaslonu
- Tipke na tipkovnici
- Nazivi gumba na zaslonu.

• Točke (•) naznačuju:

• Radnje
• Popise alternativa
• Popise potrebnih koraka koji nisu nužno pravilnog redoslijeda

• Slijedni popisi (npr. oni koji opisuju postupke u koracima) prikazuju se kao popisi s brojevima.

Povezani dokumenti i softver

Više informacija o čitaču možete pronaći u sljedećim dokumentima i softveru

• Osnovne upute za RFD2000, p/n MN-003129-xx
• Regulatorni priručnik za postolje CRD1S-RFD2000 i SHARECRADLE-MC, p/n MN-003127-xx
• Vodič za razvojne inženjere za RFD2000, p/n MN-003158-xx
• Zebra RFID SDK za Vodič za razvojne inženjere za Android, p/n MN-003158-xx
- Osnovne upute za TC20, p/n MN-003018-xx
- Korisnički priručnik za TC20, p/n MN-003020-xx
- Korisnički priručnik za mobilnu aplikaciju za 123RFID, p/n MN-003765-xx.
• developer.zebra.com/community/android/stagenow
• techdocs.zebra.com/stagenow/2-10/about/

Najnoviju verziju ovog vodiča i svih vodiča potražite na: www.zebra.com/support.

Servisne informacije

Ako vaš problem ne može riješiti služba podrške tvrtke Zebra, možda ćete morati vratiti opremu radi servisiranja pa ćete tada dobiti specifične upute. Tvrtka Zebra nije odgovorna za bilo kakva oštećenja koja nastanu tijekom isporuke ako se ne koristi odobreni spremnik za transport. Neispravan transport uređaja može dovesti do poništenja jamstva.

Ako ste svoj poslovni proizvod kupili od poslovnog partnera tvrtke Zebra, podršku zatražite od poslovnog partnera.

Početak upotrebe

Uvod

U ovom poglavlju informacije su o dijelovima, ugradnji baterije, priključku za mobilni uređaj, LED indikatorima i punjenju RFID dodatka s kliznim priključnim mehanizmom RFD2000.

Raspakiranje

Pažljivo uklonite sav zaštitni materijal s RFID dodatka s kliznim priključnim mehanizmom RFD2000, a kutiju u kojoj je isporučen ostavite za naknadno spremanje i otpremanje. Provjerite nalaze li se u paketu sljedeće stavke:

• RFD2000
- Baterija
- Vezica
- Osnovne upute

Provjerite svu opremu kako biste utvrdili je li oštećena. Ako oprema nedostaje ili je oštećena, odmah kontaktirajte centar za korisničku podršku tvrtke Zebra. Kontaktne podatke potražite u odjeljku Servisne informacije na str. 9.

Značajke RFID dodatka s kliznim priključnim mehanizmom

Tablica 3 Dijelovi uređaja RFD2000

Broj Stavka
1 LED indikator (2)
2	A	n	t	e	n	a
3 Odjeljak za bateriju
4 Zasun odjeljka za bateriju
5 Vijak odjeljka za bateriju
6 Kukica za vezicu
7	O	k	i	d	a	č
8 Jezičac za fiksiranje (2)
9 Priključak za TC20

Definicije LED indikatora

Definicije LED indikatora na RFD2000 tijekom punjenja

Status RFID dodatka s kliznim priključnim mehanizmom RFD2000 prikazuje se dvobojnim LED indikatorom.

Tablica 4 Definicije LED indikatora na RFD2000 tijekom punjenja

Stanje LED indikator napajanja uređaja RFD2000
Prije punjenja Žuta (brzo, brzo, sporo)
Punjenje Žuta (bljeska)
Potpuno napunjeno Zelena (svijetli)
Pogreška u punjenju Žuta (brzo bljeska)

Definicije LED indikatora na RFD2000 kada se ne puni

Tablica 5 Definicije LED indikatora na RFD2000 kada se ne puni

Način rada Stanje		LED indikator napajanja uređaja RFD2000	TC20
Način rada LED indikatora 0 – isključene su sve povratne informacije LED indikatora	Isključen je prikaz očitanja oznaka i stanja baterije	Isključeno Kada je stanje napunjenosti baterije (State of Charge, SOC) ispod 10 %, oglašavaju se četiri kratka zvučna signala
Način rada LED indikatora 1 – omogućeno prikazivanje očitanja oznake	Omogućeno je prikazivanje očitanja oznake (zadano)	Treperi zeleni LED indikator Kada je stanje napunjenosti baterije (State of Charge, SOC) ispod 10 %, oglašavaju se četiri kratka zvučna signala
Način rada LED indikatora 2 – omogućeno prikazivanje stanja baterije	Status napunjenosti baterije ^1	Zelena kada je preostala razina napunjenosti 99 % – 51 %Žuta kada je preostala razina napunjenosti 21 % – 50 %Crvena kada je preostala razina napunjenosti 0 % – 20 %
	Niska razina napunjenosti baterije ^1	Crvena kada je preostala razina napunjenosti 0 % – 10 %	Kada je stanje napunjenosti baterije (State of Charge, SOC) ispod 10 %, oglašavaju se četiri kratka zvučna signala
Način rada LED indikatora 3 – omogućeno prikazivanje niske razine napunjenosti baterije	Za stanje normalne napunjenosti nema prikaza LED indikatora	Ako je napunjenost veća od 10 %, nema prikaza LED indikatora
	Niska razina napunjenosti baterije ^1	Crvena kada je preostala razina napunjenosti 0 % – 10 %	Kada je stanje napunjenosti baterije (State of Charge, SOC) ispod 10 %, oglašavaju se četiri kratka zvučna signala
^1 LED indikator statusa napunjenosti baterije ostaje svijetliti četiri sekunde nakon što se RFID dodatak s kliznim priključnim mehanizmom RFD2000 odvoji od postolja za punjenje.

LED prikazi

Pokretanje

Za uključivanje isključenog RFID dodatka s kliznim priključnim mehanizmom RFD2000 pritisnite okidač na 1,3 sekunde. Kada se RFID dodatak s kliznim priključnim mehanizmom RFD2000 počne uključivati, LED indikator jednom zatreperi žuto.

Način rada za oporavak

Za postavljanje RFID dodatka s kliznim priključnim mehanizmom RFD2000 u način rada za oporavak, držite okidač pritisnutim 20 sekundi dok je uređaj isključen. LED indikator ostaje trajno crven i pokazuje kako je RFID dodatak s kliznim priključnim mehanizmom RFD2000 u načinu rada za oporavak.

Ažuriranje programskih datoteka

Dok je u tijeku ažuriranje programskih datoteka RFID dodatka s kliznim priključnim mehanizmom RFD2000, LED indikator treperi zeleno.

Pogreška baterije

Kada je u RFID dodatku s kliznim priključnim mehanizmom RFD2000 neodgovarajuća baterija, LED indikator treperi crveno. Obavezno upotrebljavajte samo bateriju proizvedenu za uređaj RFD2000.

Kraj vijeka trajanja baterije

Prikaz kraja vijeka trajanja baterije onemogućen je u zadanim postavkama. Kada ga omogućite, LED prikaz postotka zdravlja baterije jest sljedeći:

• Naizmjenično zeleno/crveno treperenje kada je postotak do kraja vijeka trajanja baterije 99 % – 51 %
• Naizmjenično žuto/crveno treperenje kada je postotak do kraja vijeka trajanja baterije 21 % – 50 %
• Crveno treperenje kada je preostali postotak do kraja vijeka trajanja baterije 0 % – 20 %.

Ako postotak zdravlja baterije padne ispod konfigurabilnog praga (zadani je 60 %), prikaz trajanja baterije od isteka vijeka trajanja zamjenjuje stanje napunjenosti baterije.

Zamjena baterije u RFID dodatku s kliznim priključnim mehanizmom

Vađenje baterije

Postavljanje/uklanjanje mobilnog računalnog uređaja na RFID dodatak s kliznim priključnim mehanizmom

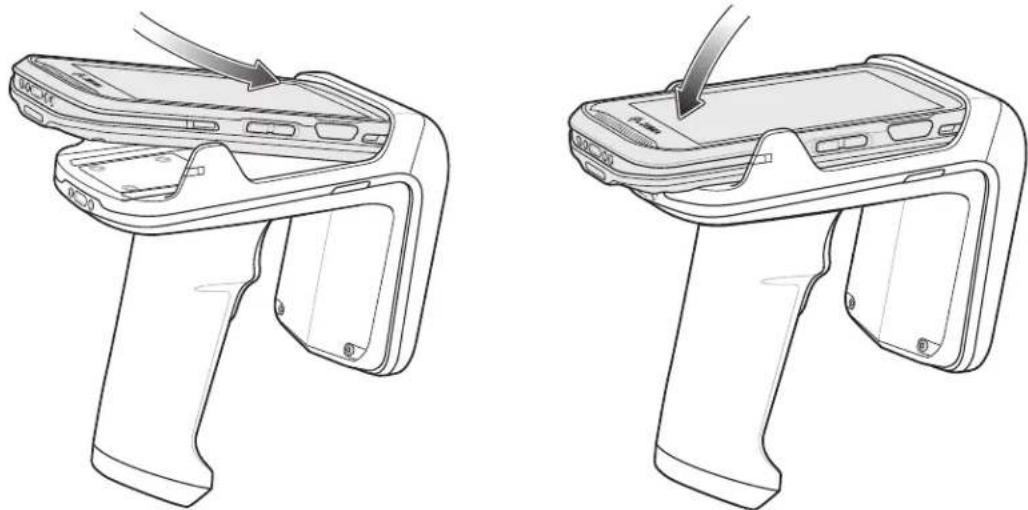

Postavljanje mobilnog računalnog uređaja na RFID dodatak s kliznim priključnim mehanizmom

Kako biste mobilni računalni uređaj TC20 pričvrstili za RFID dodatak s kliznim priključnim mehanizmom RFD2000, postavite TC20 na bazu dodatka s kliznim priključnim mehanizmom i pritisnite TC20 dolje među jezičke za fiksiranje.

Slika 4 Postavljanje mobilnog računalnog uređaja na RFID dodatak s kliznim priključnim mehanizmom

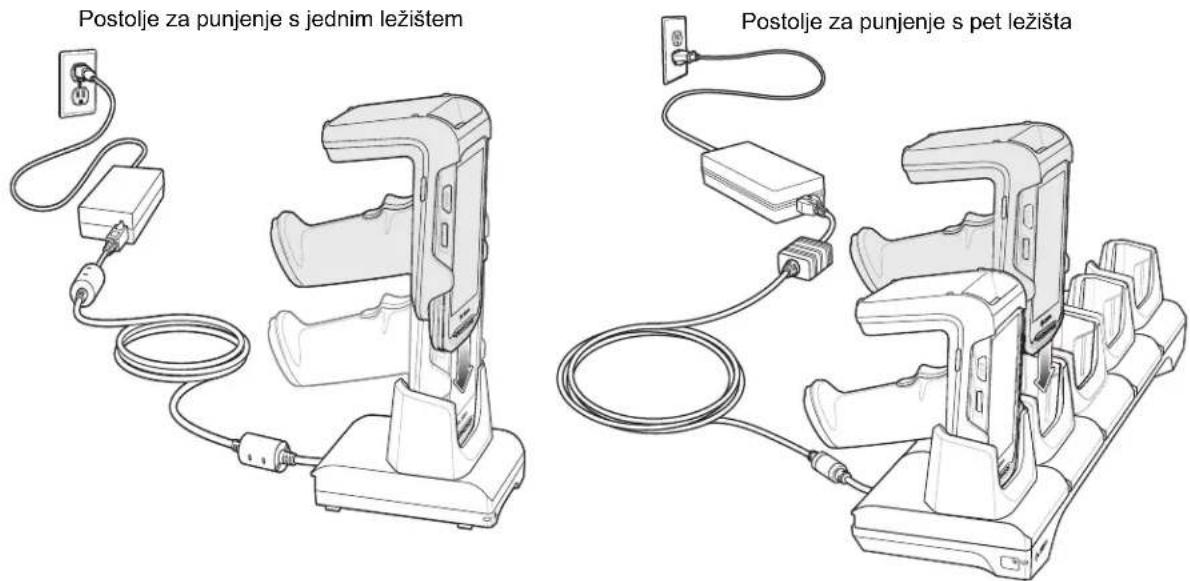

Slika 7 Postolja za punjenje

Postolje za punjenje s jednim ležištem Postolje za punjenje s pet ležišta

Upravljanje baterijom

Za provjeru stanja napunjenosti glavne baterije pokrenite aplikaciju 123RFID Mobile i odaberite Postavke > Baterija. Za provjeru stanja baterija na LED indikatorima uklonite RFID dodatak s kliznim priključnim mehanizmom RFD2000 iz postolja. Stanje napunjenosti baterije prikazuje se na 4 sekunde.

U mobilnoj aplikaciji 123RFID stanje baterije prikazuje puni li se baterija ili prazni, a razina baterije prikazuje stanje napunjenosti (kao postotak potpune napunjenosti). Ako se upotrebljava partnerska aplikacija. Pogledajte dokumentaciju partnerske aplikacije.

Obavijest o niskoj razini baterije

Prema zadanim postavkama LED prikaz stanja napunjenosti baterije traje 4 sekunde nakon uklanjanja RFID dodatka s kliznim priključnim mehanizmom RFD2000 iz postolja. Prikaz je žut kada je stanje napunjenosti baterije u rasponu 21 – 50 %. Prikaz je crven kada je stanje napunjenosti baterije u rasponu 0 – 20 %.

Mobilni uređaj TC20 oglašava se sa četiri kratka zvučna signala kada je napunjenost baterije ispod 10 %.

Početak upotrebe

Optimizacija baterije

RFD2000 podržava pametne performanse i optimizacije baterije za potrebe primjene. Za omogućenje ove postavke dostupna je funkcija API. Više informacija potražite u Vodiču za razvojne RFID inženjere za RFD2000 (p/n MN-003158-xx).

Mobilni uređaj

Detaljne informacije o mobilnom računalnom uređaju TC20 potražite u Korisničkom priručniku za TC20, p/n MN-003020-xx, na: www.zebra.com/support.

Mobilna aplikacija Zebra RFID za Android

Ažurirana mobilna aplikacija Zebra RFID sada se zove Mobilna aplikacija 123RFID. Detaljne informacije o ovoj aplikaciji potražite u Korisničkom priručniku za mobilnu aplikaciju 123RFID, p/n MN-003765-xx. U priručniku opisana je aplikacija za Android te su prikazane mogućnosti uređaja i funkcije rada s oznakama.

Priručnik je dostupan na: zebra.com/support.

RFID Manager

Uvod

Aplikacija RFID Manager tvrtke Zebra podržava upravljanje mobilnim Android uređajem TC20 koji se primjenjuje s RFD2000. Daje mogućnost navigiranja kroz sve zaslone, neovisno o tome je li uređaj povezan s čitačem RFD2000. Na zaslonu Postavke prikazuju se zadane postavke aplikacije kada nije povezana s čitačem.

NAPOMENA: Neki zasloni prikazani u ovom vodiču mogu se razlikovati od stvarnih zaslona u aplikaciji. Zasloni su podložni promjenama u budućim izdanjima.

Postavljanje uređaja RFD2000

Prva upotreba uređaja RFD2000 s TC20:

• Provjerite je li umetnuta baterija
- Napunite RFD2000
• Uključite RFD2000
• Postavite RFD2000 na TC20
- Postavite regiju i razinu napajanja (pomoću aplikacije RFID Manager, RFID Demo ili partnerske aplikacije).

Instalacija aplikacije RFID Manager za Android

Zahtjevi

• Mobilni računalni uređaj TC20
- Preporučena verzija sustava Android na mobilnom računalnom uređaju je verzija Nougat 7.1.x.

Instalacija

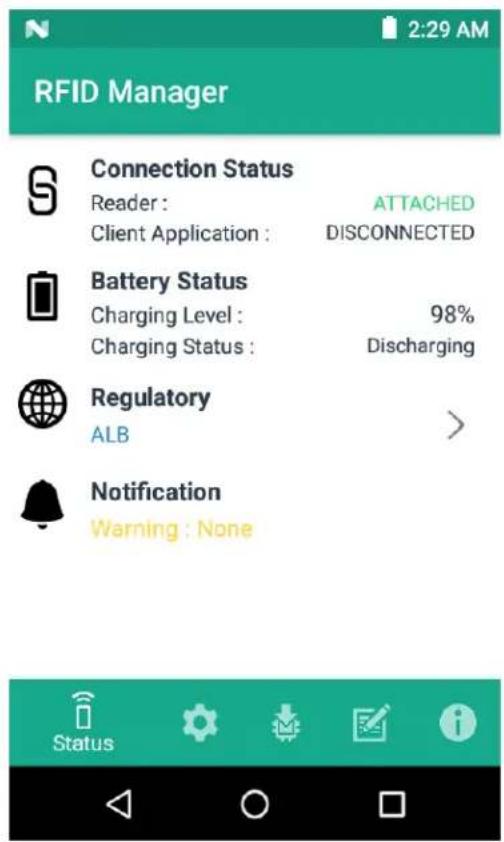

Status klijentske aplikacije

Slika 9 Zasloni statusa klijentske aplikacije

RFID Manager Connection Status Reader : ATTACHED Client Application : DISCONNECTED Battery Status Charging Level : 98% Charging Status : Discharging Regulatory ALB > Notification Warning : None Status

Status baterije obuhvaća postotak Razine napunjenosti i Status punjenja (punjenje ili pražnjenje). Kada je Klijentska aplikacija povezana, polje Status baterije prazno je.

Kada je Klijentska aplikacija povezana, polje Regulatorno prazno je.

Regulatorne postavke za RFID

Za postavljanje regije odaberite gumb sa strelicom Regulatorno kako biste otvorili zaslon Regulatorno. Odaberite postavke Regija i Odabir kanala i dodirnite gumb Primijeni. Na padajućem izborniku Regija prikazuje se trenutačna regija na koju je uređaj postavljen. Prije upotrebe uređaja odaberite ispravnu regiju.

NAPOMENA: Regiju i Odabir kanala treba postaviti samo prije prve upotrebe. Međutim, ako se na RFID dodatku s kliznim priključnim mehanizmom RFD2000 provede radnja Ponovno postavljanje na tvorničke postavke, ona uklanja konfiguraciju Regije i Kanala i treba ih ponovno postaviti.

NAPOMENA: Odaberite isključivo državu u kojoj upotrebljavate uređaj.

• Odabir kanala dopušten je samo u regijama koje dopuštaju postavljanje kanala.
• RFD2000 prijavljuju se u podržanim regijama.
• Ako u RFD2000 nije konfigurirana regija, pod Regulatorno prikazuje se status ND.
  • U korisničkoj aplikaciji također je moguće pragmatično postaviti regiju i konfiguraciju.

Slika 10 Zasloni Regulatorno

Za uređivanje funkcija za uređivanje obavijesti i ponovnog postavljanja čitača odaberite upravljački gumb Postavke. Opcije postavljanja su sljedeće:

• Obavijest o bateriji – ako je omogućena, uz prikaz razine napunjenosti baterije prikazuje se i obavijest o niskoj razini baterije.
• Zvučna obavijest o bateriji – ako je omogućena, mobilni računalni uređaj oglašava se zvučnom obavijesti o niskog razini bateriji.
• Obavijest o temperaturi – ako je omogućena, prikazuje se obavijest o visokoj i kritičnoj temperaturi s prikazima razine temperature.
• Obavijest o priključenju / odspajanju čitača – ako su omogućene, obavijesti se stvaraju pri priključenju i povezivanju čitača, odnosno pri njegovom odspajanju.
• Automatsko ažuriranje programskih datoteka – ako je omogućeno, i kada je uređaj priključen na mobilni računalni uređaj, ažuriranje programskih datoteka započinje automatski uz programske datoteke spremljene u predmemoriji aplikacije, ako postoji nepodudaranje verzija.

Slika 11 Zaslon Postavke

- Ponovno postavljanje na tvorničke postavke – odaberite Ponovno postavljanje na tvorničke postavke kako biste sve konfigurabilne i regionalne postavke ponovno postavili na tvornički zadane postavke. Kada je odabrano, čitač se ponovno pokreće, na nakon uspješne radnje prikazuje se prozor s porukom. Potvrda statusa čitača nalazi se pod Početna stranica > Status.

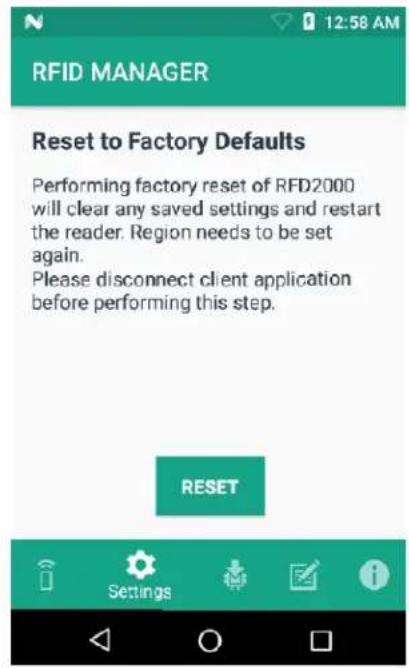

Slika 12 Zaslon Ponovno postavljanje na tvorničke postavke

Dnevnik aplikacije RFID Manager

Za snimanje dnevnika čitača moguće je omogućiti sljedeće opcije.

• Dnevnici u stvarnom vremenu – snima dnevniike u stvarnom vremenu za RFD2000.
• Vraćanje dnevnika iz međuspremnika – snima dnevnike iz međuspremnika s RFD2000.
• Dnevnici ispravljanja pogrešaka – snima dnevnike ispravljanja pogrešaka u RFID Manager.

NAPOMENA: Moguće je omogućiti sva tri dnevnika. Ako su sva tri dnevnika onemogućeni, snimaju se zadani dnevnici iz aplikacije koji ne obuhvaćaju dnevnike za RFD2000.

Slika 18 Zaslon za prijavu u RFID Manager

Standardnom aplikacijom RX Logger također je moguće preuzeti aktivnosti RFIDAPI3 i RFIDSERVICE.

NAPOMENA: Ako je klijent povezan, aplikacija RFID Manager dopušta samo izvoz dnevnika o ispravljanju pogrešaka. Dnevnike sigurnosnih kopija nije moguće preuzeti.

Zvučni indikatori

Aplikacija RFID Manager zvučnim signalima na TC20 oglašava sljedeće:

• Upozorenje "Baterija slaba"
• Prikaz početka punjenja.

O softveru

Na zaslonu O softveru prikazuje se Verzija aplikacije, modul čitača i Verzija radija za RFID Manager sukladno prijavi uređaja RFD2000.

Slika 19 Zaslon O softveru

RFID Manager

Information

Application Version 1.0.7.19

Reader

Module Version PAADXS00-001-N16

Radio Version 2.0.17.0

Copyright (C) 2017

Information

StageNow

Rješenje za pripremu StageNow

StageNow tvrtke Zebra Technologies omogućuje organizaciji bilo koje veličine jednostavnu pripremu nekolicine ili tisuća Android uređaja brzim skeniranjem crtičnog koda ili dodirom NFC oznake. StageNow odlikuje se jednostavnim alatom utemeljenim na čarobnjaku koji omogućuje jednostavno stvaranje čak i složenih profila za pripremu.

Vodič za instalaciju rješenja StageNow daje upute za instalaciju, deinstalaciju i ažuriranje rješenja za pripremu StageNow, a obuhvaća informacije o verzijama, kompatibilnosti te sistemske preduvjete. Vodič za instalaciju rješenja StageNow i ugrađeni softver potražite pod: www.zebra.com/support.

Programski dodatak za StageNow za RFID Maganer

Uvod

U ovom su poglavlju koraci neophodni za konfiguriranje aplikacije StageNow za ažuriranje programskih datoteka i konfiguracije uređaja RFD2000. Također obuhvaća korake za uvoz programskog dodatka CSP za RFID u aplikaciju StageNow te stvaranje različitih profila za ažuriranje programskih datoteka i konfiguracija čitača.

Zahtjevi

NAPOMENA: Programski dodatak testiran je u verzijama aplikacije StageNow 2.9.1.1279 i 2.9.1.1328.

• Programski dodatak za StageNow za RFD2000: RFD2000-StageNow-Plugin-v1.1.zip
• StageNow v2.9
• Programske datoteke RFD2000 u formatu DAT (SAADXS00-001-R04D0.DAT) ili formatu RFD (RFD2000-SAADXS00-001-R04.RFD). Ove datoteke moguće je preuzeti na stranici za podršku za RFD2000 tvrtke Zebra na: www.zebra.com/us/en/support-downloads/software/firmware/rfd2000-firmware.html
• Pripremni poslužitelj konfiguriran sa StageNow
  • TC20 s verzijom aplikacije RFID Manager 1.0.7.22 za RFD2000

VAŽNO: Prije primjene aplikacije StageNow podesite TC20 za pripremu uređaja RFD2000 najmanje jednim izvođenjem aplikacije RFID Manager tako da pravilno registrira programski dodatak CSP.

Uvoz programskog dodatka CSP za RFID Manager

Uvoz programskog dodatka CSP za RFID Manager u aplikaciju StageNow:

1. Otvorite aplikaciju StageNow.
2. Odaberite biblioteku CSP.

Slika 20 Uvoz aplikacije RFID Manager – odabir biblioteke CSP

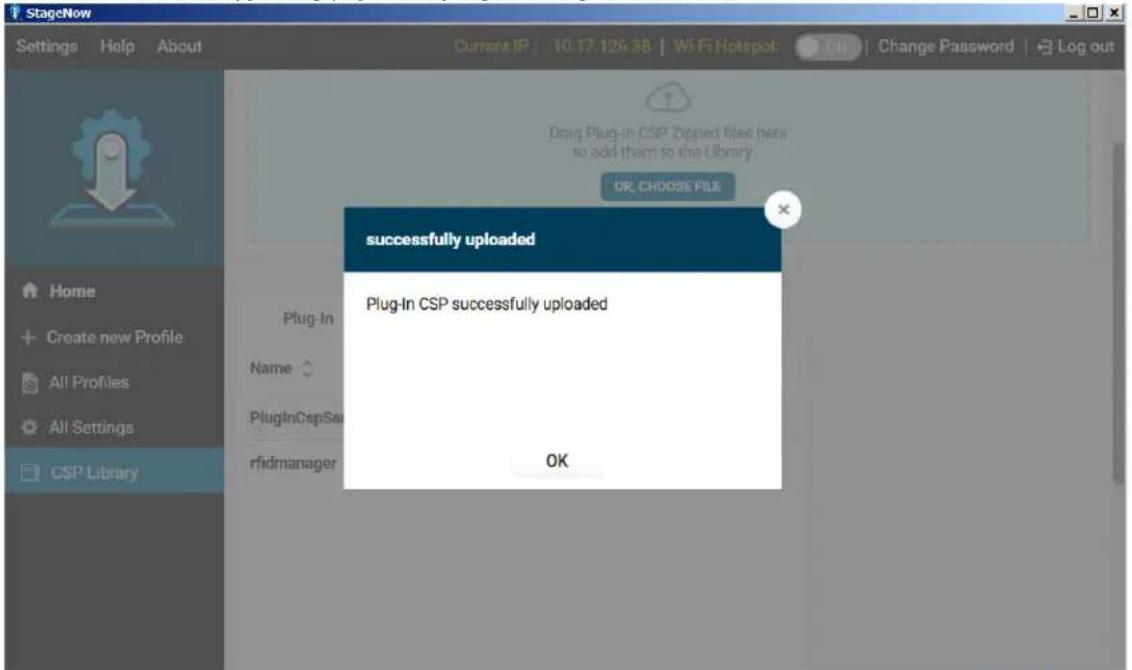

Slika 21 Prozor uspješnog prijenosa programskog dodatka CSP

1. Po uspješnom dovršetku prijenosa .zip datoteke unos u RFID Manager prikazuje (Slika 22).

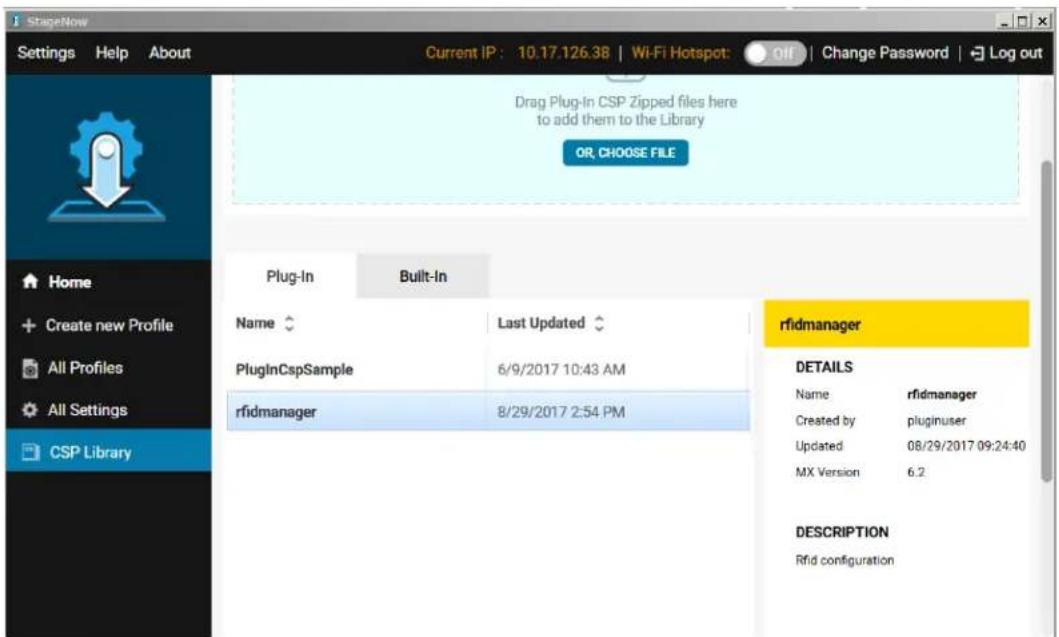

Slika 22 Posljednji ažurirani unos u RFID Manager

U ovom su odjeljku koraci za stvaranje novog profila za programske datoteke. Primjerom u nastavku stvara se profil za kopiranje datoteke SAADXS00-001-N10D0.DAT s pripremnog poslužitelja na uređaj, a zatim za ažuriranje programske datoteke.

Stvaranje novog profila za programske datoteke:

1. Provjerite jesu li uređaj za pripremu i pripremni poslužitelj povezani i pristupačni na mreži.
2. Odaberi Stvori novi profil u bočnom izbomiku.

Slika 23 Stvaranje ažuriranja programskih datoteka – zaslon biblioteke s CSP

Slika 24 Odabir prozora čarobnjaka

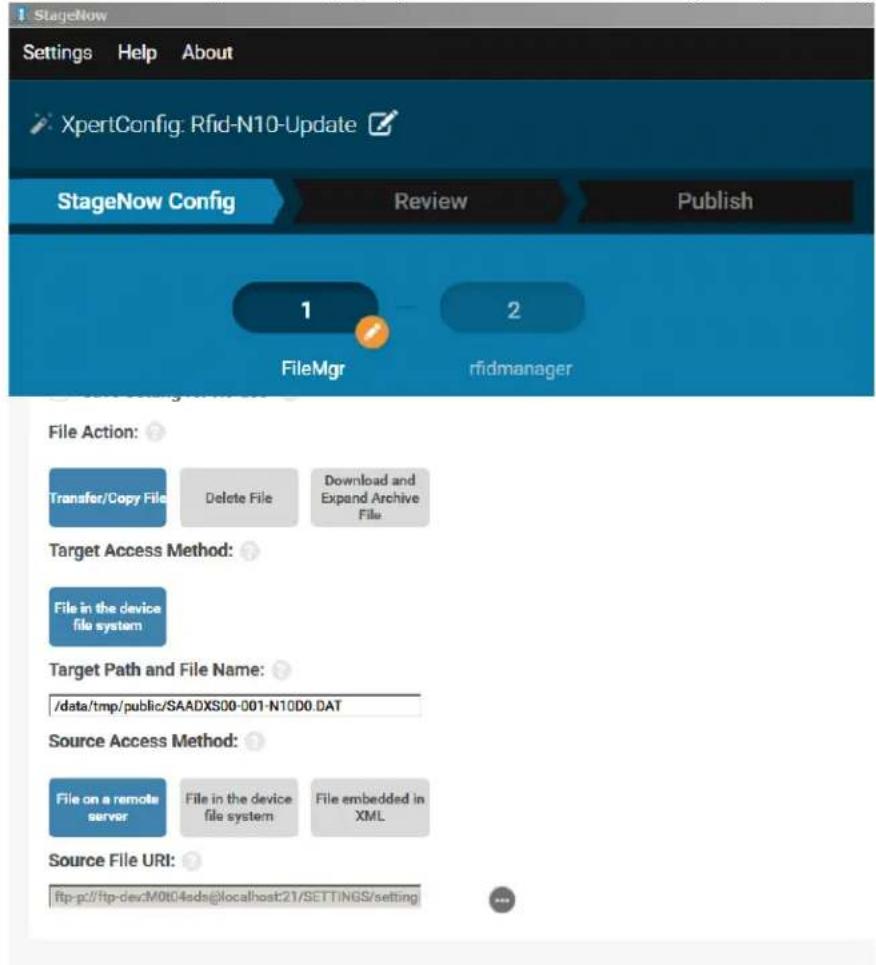

1. Unesite Ciljni put i naziv datoteke (npr. ciljni put u uređaju) i URI izvorne datoteke (npr. ciljni put u pripremnom poslužitelju) kako je prikazano u Slika 27. Odaberite Nastavi.

Slika 27 Stvaranje ažuriranja programskih datoteka – Konfiguriranje FileMgr

U ovom su odjeljku koraci za stvaranje ponovnog postavljanja radija i ponovno postavljanja na tvorničke postavke sa StageNow.

Stvaranje profila za ponovno postavljanje radija i ponovno postavljanje na tvorničke postavke:

1. Provjerite jesu li uređaj koji se priprema i pripremni poslužitelj povezani i pristupačni na mreži.
2. Odaberite Stvori novi profil i zatim odaberite XpertMode (pogledajte Slika 23 i Slika 24 na str. 37).
3. Odaberite + uz rfidmanager, a zatim odaberite Dodaj.

Slika 36 Dodavanje konfiguracije za RFID

a. Profile je moguće neovisno stvoriti za sve elemente (ponovno postavljanje radija, ponovno postavljanje radija na tvorničke postavke).
b. Po odabiru Ponovno postavi radio treperi svjetlo baterije uređaja i postavka se primjenjuje.
c. Po odabiru Ponovno postavi radio na tvorničke postavke sve se vrijednosti u aplikaciji za upravljanje i demonstracijskoj aplikaciji ponovno se postavljaju.

1. Odaberite Nastavi >, pregledajte unose, odaberite Dovrši profil.

2. Odaberite potvrdni okvir za potrebnu Vrstu crtičnog koda. Odaberite Testiraj.

Slika 38 Stvaranje ažuriranja za ponovno postavljanje – odabir crtičnog koda

Primjena ažuriranja programskih datoteka i regulatornih ažuriranja u jednom profilu

Ažuriranja programskih datoteka i regulatorna ažuriranja moguće je primijeniti u jednom profilu. Prvo se ažuriraju programske datoteke čitača, a zatim se primjenjuje regulatorna konfiguracija.

Slika 40 Programske datoteke i konfiguracija u jednom profilu

OPREZ: Uvijek nosite zaštitu za oči.

Prije upotrebe obavezno pročitajte upozorenje na proizvodu s komprimiranim zrakom i alkoholom.

Ako iz medicinskih razloga morate upotrebljavati neku drugu otopinu, više informacija zatražite od tvrtke Zebra.

UPOZORENJE: Izbjegavajte izlaganje proizvoda vrućem ulju ili nekoj drugoj zapaljivoj tekućini. Ako dođe do takvog izlaganja, iskopčajte uređaj i odmah ga očistite sukladno ovim smjernicama.

Odobreni aktivni sastojci sredstva za čišćenje

100 % aktivnih sastojaka bilo kojeg sredstva za čišćenje mora sačinjavati jedan od sljedećih sastojaka ili neka kombinacija sljedećih sastojaka: izopropilni alkohol, natrijev hipoklorit (sredstvo za izbjeljivanje), hidrogen peroksid ili blago sredstvo za pranje posuđa.

Štetni sastojci

Sljedeće kemikalije dokazano oštećuju plastiku na uređaju RFD2000 i mobilnom računalnom uređaju i ne smiju doći u doticaj s uređajem: otopine amonijaka, spojevi amina ili amonijaka; aceton; ketoni; eteri; aromatični i klorirani ugljikovodici; vodene otopine ili alkoholne lužnate otopine; etanolamin; toluen; trikloroetilen; benzen; karbolna kiselina i TB-lizoform.

Upute za čišćenje

Nemojte nanositi tekućinu izravno na RFD2000 i mobilni računalni uređaj. Navlažite meku krpu ili koristite vlažne maramice. Nemojte zamatati uređaj u krpu ili maramicu nego ga nježno njome obrišite. Pazite da se tekućina ne razlijeva po zaslonu ili drugim dijelovima. Prije upotrebe ostavite uređaj da se osuši.

Čišćenje priključaka postolja

Čišćenje priključaka na postolju:

1. Iskopčajte kabel napajanja istosmjernom strujom iz postolja.
2. Pamučni dio štapića uronite u izopropilni alkohol.
3. Pamučnim dijelom štapića protrljajte iglice priključka. Polako pomičite štapić naprijed i natrag s jedne strane priključka na drugu. Pazite da na priključku ne ostane komadića pamuka.
4. Pamučnim dijelom štapića istrljajte sve bočne strane priključka.
5. Komprimirani zrak raspršite na područje priključka tako da cijev/mlaznicu usmjerite oko ½ inča od površine.

OPREZ: Mlaznicu nemojte usmjeravati prema sebi ili drugima, pazite da mlaznica i cjevčica budu usmjereni dalje od vašeg lica.

1. Pazite da pamučni štapić ne ostavi niti pamuka te uklonite niti ako ih pronađete.
2. Ako i na drugim područjima postolja ima masnoće i prljavštine, uklonite ih pomoću krpe bez dlačica i alkohola.
3. Pričekajte barem 10 do 30 minuta (ovisno o ambijentalnoj temperaturi i vlazi) da alkohol ishlapi prije priključivanja postolja na napajanje.

Ako je temperatura niska, a razina vlage visoka, potrebno je duže sušenje. Viša temperatura i niska razina vlage zahtijevaju kraće sušenje.

Učestalost čišćenja

Učestalost čišćenja prepušta se korisniku zbog različitih okruženja u kojima se mobilni uređaji koriste. Uređaji se mogu čistiti onoliko često koliko je to potrebno. Ako se uređaj koristi u prljavom okruženju, preporučuje se povremeno čišćenje izlaznog prozorčića skenera kako bi se osigurale optimalne radne značajke skeniranja.

Održavanje

Kako biste osigurali rad bez poteškoća, pri upotrebi uređaja pratite sljedeće savjete.

RFD2000

- Premda je uređaj otporan na vodu i prašinu, nemojte ga duže izlagati kiši ili vlazi. Općenito, uređaj trebate upotrebliavati kao džepni kalkulator ili drugi mali elektronički instrument.

• Nemojte dopustiti da se otopina nakupi u lokve bilo gdje na zaslonu ili uređaju.

• Nemojte upotrebljavati veliku količinu otopine kako uređaj ne bi ostao vlažan.

Baterija

UPOZORENJE: Uređaj nemojte spremati s umetnutom baterijom. To dugoročno može nepovratno oštetiti bateriju. Bateriju uvijek spremite izvan uređaja. Ako je baterija umetnuta tijekom dugotrajnog skladištenja, može se isprazniti do stanja iz kojeg se ne može oporaviti.

Čak i kad se skladišti odvojeno od uređaja, važno je poštivati standardne industrijske smjernice. Kada se baterije skladište dulje od godine, proizvođači baterijskih ćelija izvještavaju o mogućem nepovratnom padu ukupne kvalitete baterije. Kako biste gubitke smanjili na minimum, preporučuju skladištenje napola napunjenih baterija na suhom, hladnom mjestu i temperaturama između 41° i 77°F (5° i 25°C), što hladnije, to bolje. Napunite baterije na pola kapaciteta barem jednom godišnje. Za punjenje baterije do pola kapaciteta potpuno ispražnjenu bateriju punite dva sata. Ako uočite ispuštanje elektrolita, izbjegavajte kontakt sa zahvaćenim područjem i pravilno odložite bateriju u otpad.

Tehničke specifikacije

Tablica 6 Tehničke specifikacije uređaja RFD2000

Stavka Opis
Fizička svojstva
Dimenzije Visina: 14,9 cm (5,9")	Širina: 7,9 cm (3,1")Duljina: 13,3 cm (5,2")
Masa ~ 10,9 oz./~ 310 grama (dodatak s kliznim priključnim mehanizmom sbaterijom)
Napajanje Baterija PowerPrecision+ Li-lon od 3160 mAh
Frekvencijski raspon/izlazneradijske frekvencije	SAD: 902 – 928 MHz; 0 – 30 dBm (EIRP)EU: 865 – 868 MHz; 0 – 30 dBm (EIRP)Japan: 916 – 921 MHz (s LBT); 0 – 30 dBm (EIRP)
Radno okruženje
Radna temperatura 0 °C – 40 °C (32 °F – 104 °F)
Temperatura za spremanje -40 °C – 70 °C (-40 °F – 158 °F)
Temperatura za punjenje 0 °C – 40 °C (32 °F – 104 °F)
Relativna vlažnost U radu: 5 – 85 % bez kondenzacije
Brtvljenje IP52
Specifikacije u slučaju padauređaja	4' na beton
Specifikacije u slučajuprevrtanja uređaja	Ciklusi prevrtanja od 500 1/2 metara (1000 padova) pri 20 °C
Elektrostaticko pražnjenje (ESD)	Zračno pražnjenje od ± 15 kV istosmjerne struje, izravno pražnjenje od ± 8 kV, neizravno pražnjenje od ± 8 kV

Tablica 7 Tehničke specifikacije postolja s jednim ležištem

Stavka Opis
Dimenzije Visina: 9,0 cm (3,54")	Širina: 9,8 cm (3,86")Duljina: 13,3 cm (5,24")
Masa 0,205 kg / 0,45 lbs
Ulazni napon 12 V istosmjerne struje
Potrošnja energije do 15 vata
Radna temperatura 0 °C – 40 °C (32 °F – 104 °F)
Temperatura za spremanje -40 °C – 70 °C (-40 °F – 158 °F)
Temperatura za punjenje 0 °C – 40 °C (32 °F – 104 °F)
Relativna vlažnost U radu: 5 – 85	% bez kondenzacije
Specifikacije u slučaju pada uređaja	Pad od 76,2 cm (30") na na beton prekriven vinilnom podnom oblogom pri 20 °C
Elektrostaticko pražnjenje (ESD)	Zračno pražnjenje od ± 15 kV istosmjerne struje, izravno pražnjenje od ± 8 kV, neizravno pražnjenje od ± 8 kV

Tablica 8 Tehničke specifikacije postolja s pet ležišta

Stavka Opis
Dimenzije Visina: 10,9 cm (4,29")	Širina: 48,9 cm (19,25")Duljina: 13,3 cm (5,24")
Masa 1,884 kg / 4,15 lbs
Ulazni napon 12 V istosmjerne struje s 9 A
Potrošnja energije	Maks. povlačenje od 75 W kada pune sva ležišta
Radna temperatura 0 °C – 40 °C (32 °F – 104 °F)
Temperatura za spremanje -40 °C – 70 °C (-40 °F – 158 °F)
Temperatura za punjenje 0 °C – 40 °C (32 °F – 104 °F)
Relativna vlažnost U radu: 5 – 85	% bez kondenzacije
Specifikacije u slučaju pada uređaja	Pad od 76,2 cm (30") na na beton prekriven vinilnom podnom oblogom pri 20 °C
Elektrostaticko pražnjenje (ESD)	Zračno pražnjenje od ± 15 kV istosmjerne struje, izravno pražnjenje od ± 8 kV, neizravno pražnjenje od ± 8 kV

Rješavanje problema

Rješavanje problema

NAPOMENA: Informacije za rješavanje problema koje sadrži Tablica 9 primjenjive su za zadanu konfiguraciju LED indikatora RFID dodatka s kliznim priključnim mehanizmom RFD2000.

Tablica 9 Rješavanje problema na RFID dodatku s kliznim priključnim mehanizmom RFD2000 sa zadanim LED indikatorima

Simptom Vjerojatni uzrok Akcija
Aplikacija za RFID ne izvodi se na mobilnom uređaju TC20.	APK za RFID Manager za RFD2000 nije instalirana.	Prije instaliranja aplikacije za RFID na mobilni uređaj TC20 prvo instalirajte APK za RFID Manager.Ako se provede tvorničko ponovno postavljanje terminala TC20, APK za RFID Manager nužno je ponovno instalirati.
RFID dodatak s kliznim priključnim mehanizmom ne očitava oznake.	Konfiguracija za radijsku frekvenciju nije postavljena.	Prateći upute u aplikaciji RFID Manager postavite regulatornu regiju ili državu rada.

Rješavanje problema

Tablica 9 Rješavanje problema na RFID dodatku s kliznim priključnim mehanizmom RFD2000 sa zadanim LED indikatorima (Nastavak)

Simptom Vjerojatni uzrok Akcija
RFID dodatak s kliznim priključnim mehanizmom priključen je na mobilni uređaj TC20 i ne odgovara na primjenu RFID, čak i po pritiskanju okidača.	Razina baterije preniska je za napajanje RFID dodatka s kliznim priključnim mehanizmom.	Na nekoliko sekundi pritisnite okidač kako biste uključili RFID dodatak s kliznim priključnim mehanizmom. Kada je RFID dodatak s kliznim priključnim mehanizmom uključen, LED indikator treperi.(Prema zadanim postavkama pritiskanjem okidača RFID dodatak s kliznim priključnim mehanizmom uključuje se ako je u isključenom načinu rada. Međutim, RFID dodatak s kliznim priključnim mehanizmom moguće je onemogućiti, a tada je ovaj korak nepotreban).RFID dodatak s kliznim priključnim mehanizmom postavite u postolje za punjenje. LED indikatori RFID dodatka s kliznim priključnim mehanizmom trepere žuto kako bi pokazale da je punjenje započelo. Pogledajte LED prikazi na str. 13.
	Mobilni računalni uređaj TC20 tvrtke Zebra nije pravilno umetnuto u RFID dodatak s kliznim priključnim mehanizmom.	Uklonite mobilni uređaj tvrtke Zebra i pravilno ga ponovno umetnite u RFID dodatak s kliznim priključnim mehanizmom. Pogledajte Postavljanje mobilnog računalnog uređaja na RFID dodatak s kliznim priključnim mehanizmom na str. 16.
	Oštećena baterija.	Ako LED indikator RFID dodatka s kliznim priključnim mehanizmom RFD2000 ne treperi žuto nakon što je neko vrijeme postavljen na postolje za punjenje, u servisu zatražite zamjenu baterije. Pogledajte Servisne informacije na str. 9.
RFID dodatak s kliznim priključnim mehanizmom ne odgovara na primjenu, a LED indikator na RFID dodatku s kliznim priključnim mehanizmom RFD2000 uključen je ili treperi.	Omogućen je način rada za oporavak.	Ako je način rada za oporavak pokrenut nenamjerno, pričekajte približno 1,5 minuta na samostalan izlazak RFID dodatka s kliznim priključnim mehanizmom iz načina rada za oporavak. Pogledajte Način rada za oporavak na str. 13.
RFID dodatak s kliznim priključnim mehanizmom odgovara, ali ne očitava oznake.	Razina napunjenosti baterije kritično je niska.	RFID dodatak s kliznim priključnim mehanizmom postavite u postolje za punjenje. LED indikator RFID dodatka s kliznim priključnim mehanizmom treperi žuto. RFID dodatak s kliznim priključnim mehanizmom može se upotrebljavati kada LED indikator odmah po uklanjanju iz postolja za punjenje požuti ili pozeleni.
LED indikator RFID dodatka s kliznim priključnim mehanizmom RFD2000 brzo treperi žuto kada je u postolju.	Pogreška u punjenju.	Ponovno pokrenite punjenje uklanjanjem RFID dodatka s kliznim priključnim mehanizmom iz postolja te ponovnim vraćanjem u postolje. Ako se problem nastavi pojavljivati, u servisu zatražite zamjenu baterije. Pogledajte Servisne informacije na str. 9.

Rješavanje problema

Tablica 9 Rješavanje problema na RFID dodatku s kliznim priključnim mehanizmom RFD2000 sa zadanim LED indikatorima (Nastavak)

Simptom Vjerojatni uzrok Akcija
Crveni LED indikator RFID dodatka s kliznim priključnim mehanizmom uključuje se odmah po uklanjanju RFID dodatka s kliznim priključnim mehanizmom iz postolja.	To pokazuje kako je RFID dodatak s kliznim priključnim mehanizmom prerano uklonjen s postolja te da je razina napunjenosti baterije još uvijek niska.	Postavite RFID dodatak s kliznim priključnim mehanizmom natrag u punjač i pričekajte na dovoljno punjenje baterije.
LED indikator RFID dodatka s kliznim priključnim mehanizmom treperi crveno ili se tijekom rada LED indikator izmjenjuje sa zelenim ili crvenim (ne tijekom punjenja).	Baterija je pri kraju vijeka trajanja.	U servisu zatražite zamjenu baterije. Pogledajte Servisne informacije na str. 9.
Baterija mobilnog računalnog uređaja TC20 tvrtke Zebra ne puni se.	Postolje za punjenje odspojeno je od izmjeničnog napajanja.	Provjerite napaja li se postolje za punjenje.
	Mobilni računalni uređaj TC20 tvrtke Zebra nije u potpunosti postavljen na postolje.	Uklonite mobilni računalni uređaj TC20 tvrtke Zebra s postolja i ponovno ga postavite, pazeći da ga čvrsto umetnete u postolje za punjenje.

Rješavanje problema

Rješavanje problema s RFID dodatkom s kliznim priključnim mehanizmom RFD2000 u načinu rada LED indikatora 2

NAPOMENA: Uz informacije za rješavanje problema koje sadrži Tablica 9, Tablica 10 primjenjuje se kada je RFID dodatak s kliznim priključnim mehanizmom RFD2000 konfiguriran za prikaz stanja napunjenosti baterije po pritisku okidača. To je način rada LED indikatora 2 koji opisuje Tablica 5 na str. 12.

Tablica 10 Rješavanje problema s RFID dodatkom s kliznim priključnim mehanizmom RFD2000 u načinu rada LED indikatora 2

Simptom Vjerojatni uzrok Akcija
LED indikator RFID dodatka s kliznim priključnim mehanizmom ne treperi po pritisku okidača.	Razina baterije preniska je za napajanje RFID dodatka s kliznim priključnim mehanizmom.	Na nekoliko sekundi pritisnite okidač kako biste uključili RFID dodatak s kliznim priključnim mehanizmom. Kada je RFID dodatak s kliznim priključnim mehanizmom uključen, LED indikator treperi.(Prema zadanim postavkama pritiskanjem okidača RFID dodatak s kliznim priključnim mehanizmom uključuje se ako je u isključenom načinu rada. Međutim, RFID dodatak s kliznim priključnim mehanizmom moguće je onemogućiti, a tada je ovaj korak nepotreban).RFID dodatak s kliznim priključnim mehanizmom postavite u postolje za punjenje. LED indikatori RFID dodatka s kliznim priključnim mehanizmom trepere žuto kako bi pokazale da je punjenje započelo. Pogledajte LED prikazi na str. 13
	Oštećena baterija.	Ako LED indikator RFID dodatka s kliznim priključnim mehanizmom RFD2000 ne treperi žuto nakon što je neko vrijeme postavljen na postolje za punjenje, u servisu zatražite zamjenu baterije. Pogledajte Servisne informacije na str. 9.

Rješavanje problema

Tablica 10 Rješavanje problema s RFID dodatkom s kliznim priključnim mehanizmom RFD2000 u načinu rada LED indikatora 2 (Nastavak)

Simptom Vjerojatni uzrok Akcija
RFID dodatak s kliznim priključnim mehanizmom priključen je na mobilni uređaj TC20 i ne odgovara na primjenu RFID, čak i po pritiskanju okidača.	Razina baterije preniska je za napajanje RFID dodatka s kliznim priključnim mehanizmom.	Na nekoliko sekundi pritisnite okidač kako biste uključili RFID dodatak s kliznim priključnim mehanizmom. Kada je RFID dodatak s kliznim priključnim mehanizmom uključen, LED indikator treperi.(Prema zadanim postavkama pritiskanjem okidača RFID dodatak s kliznim priključnim mehanizmom uključuje se ako je u isključenom načinu rada. Međutim, RFID dodatak s kliznim priključnim mehanizmom moguće je onemogućiti, a tada je ovaj korak nepotreban).RFID dodatak s kliznim priključnim mehanizmom postavite u postolje za punjenje. LED indikatori RFID dodatka s kliznim priključnim mehanizmom trepere žuto kako bi pokazale da je punjenje započelo. Pogledajte LED prikazi na str. 13.
	Oštećena baterija.	Ako LED indikator RFID dodatka s kliznim priključnim mehanizmom RFD2000 ne treperi žuto nakon što je neko vrijeme postavljen na postolje za punjenje, u servisu zatražite zamjenu baterije. Pogledajte Servisne informacije na str. 9.
	Mobilni računalni uređaj TC20 tvrtke Zebra nije pravilno umetnuto u RFID dodatak s kliznim priključnim mehanizmom.	Uklonite mobilni uređaj tvrtke Zebra i pravilno ga ponovno umetnite u RFID dodatak s kliznim priključnim mehanizmom. Pogledajte Postavljanje mobilnog računalnog uređaja na RFID dodatak s kliznim priključnim mehanizmom na str. 16.
	Mobilni računalni uređaj TC20 ne može se povezati s RFID dodatkom s kliznim priključnim mehanizmom.	Ako se po pritiskanju okidača RFID dodatka s kliznim priključnim mehanizmom LED indikator uključuje u zelenoj ili žutoj boji, dodatak s kliznim priključnim mehanizmom radi. Pokušajte primijeniti drugi mobilni računalni uređaj TC20 s istim RFID dodatkom s kliznim priključnim mehanizmom ili ponovno pokrenite mobilni računalni uređaj TC20 i pokušajte ga povezati s RFID dodatkom s kliznim priključnim mehanizmom.
RFID dodatak s kliznim priključnim mehanizmom odgovara, ali ne očitava oznake.	Razina napunjenosti baterije kritično je niska.	Ako se po pritiskanju okidača RFID dodatka s kliznim priključnim mehanizmom uključi crveni LED indikator, postavite RFID dodatak s kliznim priključnim mehanizmom u postolje za punjenje. LED indikator RFID dodatka s kliznim priključnim mehanizmom treperi žuto. RFID dodatak s kliznim priključnim mehanizmom može se upotrebljavati kada LED indikator odmah po uklanjanju iz postolja za punjenje požuti ili pozeleni.

Podatkovni rječnik

Uvod

Ovo poglavlje obuhvaća brojeve atributa (parametre konfiguracije, nadzirane podatke i informacije prirođene uređaju) te upravljanje različitim domenama atributa. Ove su informacije primjenjive na skenere crtičnog koda i module originalnih proizvođača.

Atributi za RFD2000

Definicije atributa

• Broj atributa – sadrži broj atributa. Svi brojevi atributa jedinstveni su.
• Naziv atributa – definira naziv atributa.
• Opisi – sadrže opis atributa.
  • Vrsta – definirana u Tablica 11.

Tablica 11 Vrste atributa

Vrsta Definicija
B Bajt – znak bez predznaka
C Znak – jedan bajt
F Zastavice bitova
W WORD – kratki cijeli broj bez predznaka (16 bita)
I SWORD – kratki cijeli broj s predznakom (16 bita)
D DWORD – dugi cijeli broj bez predznaka (32 bita)
L SDWORD – dugi cijeli broj s predznakom (32 bita)
A Polje
S Niz
X Akcija
N Prikaz posljednjeg parametra

• Veličina – daje veličinu atributa.
• Vrijednosti – valjani raspon prijavljenih/prihvaćenih vrijednosti.
• Pristup u načinu rada za korisnika – definira je li atribut samo za čitanje ili čitanje/pisanje.

Konfiguracije naredbi za inventar

Tablica 12 Konfiguracije naredbi za inventar

Broj atributa	Naziv atributa Opis Vrsta		Vellčina (bajti)	Vrijednosti	Zadana vrijednost	Pristup u načinu rada za korisnika
PARAM. BAJTA
1501 ATT RFID_TAGREPORT_FIRST_SEEN_TIME		Omogući iliOnemogući prvo prikazano polje s vremenskom oznakom za u inventar postavljene oznake prijavljene putem sučelja ZETI	"B" 1.0 – 1 (	0: Onemogući1: Omogući)	1. RW
1502 ATT RFID_TAGREPORT_LAST_SEEN_TIME		Omogući iliOnemogući posljednje prikazano polje s vremenskom oznakom za u inventar postavljene oznake prijavljene putem sučelja ZETI	"B" 1.0 – 1 (	0: Onemogući1: Omogući)	0	RW
1503 ATT RFID_TAGREPORT_CPC		Omogući iliOnemogući polje Upravljanje protokolom za u inventar postavljene oznake prijavljene putem sučelja ZETI	"B" 1.0 – 1 (	0: Onemogući1: Omogući)	0	RW
1504 ATT RFID_TAGREPORT_RSSI		Omogući iliOnemogući polje RSSI za u inventar postavljene oznake prijavljene putem sučelja ZETI	"B" 1.0 – 1 (	0: Onemogući1: Omogući)	1. RW
1505 ATT RFID_TAGREPORT_PHASE		Omogući iliOnemogući polje za razliku u fazi za u inventar postavljene oznake prijavljene putem sučelja ZETI	"B" 1.0 – 1 (	0: Onemogući1: Omogući)	0	RW
1506 ATT RFID_TAGREPORT_CHANNEL_INDEX		Omogući iliOnemogući polje za indeksiranje kanala za u inventar postavljene oznake prijavljene putem sučelja ZETI	"B" 1.0 – 1 (	0: Onemogući1: Omogući)	0	RW
1507 ATT RFID_TAGREPORT_TAG_SEEN_COUNT		Omogući iliOnemogući polje brojanja pregledanih oznaka za u inventar postavljene oznake prijavljene putem sučelja ZETI	"B" 1.0 – 1 (	0: Onemogući1: Omogući)	1. RW

Tablica 12 Konfiguracije naredbi za inventar (Nastavak)

Broj atributa	Naziv atributa Opis Vrsta		Veličina (bajti)	Vrijednosti	Zadana vrijednost	Pristup u načinu rada za korisnika
1509 (Samo SAD)	ATT_RFID_ANT_IP_INDEX	Indeks profila radijske veze koji treba primjenjivati	"B" 1.		0 – 35 (0: Omjer dijeljenja: 8, BDR: 60.000, M: M4, FLM: PR_ASK, PIE: 1500, MinTari: 25.000, MaxTari: 25.000, StepTari: 0,1: Omjer dijeljenja: 8, BDR: 640.000, M: FMO, FLM: PR_ASK, PIE: 1500, MinTari: 6250, MaxTari: 6250, StepTari: 0,2: Omjer dijeljenja: 8, BDR: 640.000, M: FMO, FLM: PR_ASK, PIE: 2000, MinTari: 6250, MaxTari: 6250, StepTari: 0,3: Omjer dijeljenja: 8, BDR: 120.000, M: M2, FLM: PR_ASK, PIE: 1500, MinTari: 25.000, MaxTari: 25.000, StepTari: 0,4: Omjer dijeljenja: 8, BDR: 120.000, M: M2, FLM: PR_ASK, PIE: 1500, MinTari: 12.500, MaxTari: 23.000, StepTari: 2100,5: Omjer dijeljenja: 8, BDR: 120.000, M: M2, FLM: PR_ASK, PIE: 2000, MinTari: 25.000, MaxTari: 25.000, StepTari: 0,6: Omjer dijeljenja: 8, BDR: 120.000, M: M2, FLM: PR_ASK, PIE: 2000, MinTari: 12.500, MaxTari: 23.000, StepTari: 2100,7: Omjer dijeljenja: 8, BDR: 128.000, M: M2, FLM: PR_ASK, PIE: 1500, MinTari: 25.000, MaxTari: 25.000, StepTari: 0,8: Omjer dijeljenja: 8, BDR: 128.000, M: M2, FLM: PR_ASK, PIE: 1500, MinTari: 12.500, MaxTari: 23.000, StepTari: 2100,9: Omjer dijeljenja: 8, BDR: 128.000, M: M2, FLM: PR_ASK, PIE: 2000, MinTari: 25.000, MaxTari: 25.000, StepTari: 0,10: Omjer dijeljenja: 8, BDR: 128.000, M: M2, FLM: PR_ASK, PIE: 2000, MinTari: 12.500, MaxTari: 23.000, StepTari: 2100,11: Omjer dijeljenja: 8, BDR: 160.000, M: M2, FLM: PR_ASK, PIE: 1500, MinTari: 12.500, MaxTari: 18.800, StepTari: 2100,12: Omjer dijeljenja: 8, BDR: 160.000, M: M2, FLM: PR_ASK, PIE: 2000, MinTari: 12.500, MaxTari: 18.800, StepTari: 2100,13: Omjer dijeljenja: 8, BDR: 60.000, M: M4, FLM: PR_ASK, PIE: 1500, MinTari: 25.000, MaxTari: 25.000, StepTari: 0,14: Omjer dijeljenja: 8, BDR: 60.000, M: M4, FLM: PR_ASK, PIE: 1500, MinTari: 12.500, MaxTari: 23.000, StepTari: 2100,15: Omjer dijeljenja: 8, BDR: 60.000, M: M4, FLM: PR_ASK, PIE: 2000, MinTari: 25.000, MaxTari: 25.000, StepTari: 0,16: Omjer dijeljenja: 8, BDR: 60.000, M: M4, FLM: PR_ASK, PIE: 2000, MinTari: 12.500, MaxTari: 23.000, StepTari: 2100,	0	RW

Tablica 12 Konfiguracije naredbi za inventar (Nastavak)

Broj atributa	Naziv atributa Opis Vrsta		Veličina (bajti)	Vrijednosti	Zadana vrijednost	Pristup u načinu rada za korisnika
1509 (nastavak)	ATT_RFID_ANT_IP_INDEX	Indeks profila radijske veze koji treba primjenjivati	"B" 1.		17: Omjer dijeljenja: 8, BDR: 64.000, M: M4, FLM: PR_ASK, PIE: 1500, MinTari: 25.000, MaxTari: 25.000, StepTari: 0,18: Omjer dijeljenja: 8, BDR: 64.000, M: M4, FLM: PR_ASK, PIE: 1500, MinTari: 12.500, MaxTari: 23.000, StepTari: 2100,19: Omjer dijeljenja: 8, BDR: 64.000, M: M4, FLM: PR_ASK, PIE: 2000, MinTari: 25.000, MaxTari: 25.000, StepTari: 0,20: Omjer dijeljenja: 8, BDR: 64.000, M: M4, FLM: PR_ASK, PIE: 2000, MinTari: 12.500, MaxTari: 23.000, StepTari: 2100,21: Omjer dijeljenja: 8, BDR: 80.000, M: M4, FLM: PR_ASK, PIE: 1500, MinTari: 12.500, MaxTari: 18.800, StepTari: 2100,22: Omjer dijeljenja: 8, BDR: 80.000, M: M4, FLM: PR_ASK, PIE: 2000, MinTari: 12.500, MaxTari: 18.800, StepTari: 2100,23: Automatski profil,24: Omjer dijeljenja: 8, BDR: 320.000, M: FM0, FLM: PR_ASK, PIE: 1500, MinTari: 12.500, MaxTari: 18.800, StepTari: 210025: Omjer dijeljenja: 8, BDR: 320.000, M: FM0, FLM: PR_ASK, PIE: 2000, MinTari: 12.500, MaxTari: 18.800, StepTari: 2100,26: Omjer dijeljenja: 8, BDR: 30.000, M: M8, FLM: PR_ASK, PIE: 1500, MinTari: 25.000, MaxTari: 25.000, StepTari: 0,27: Omjer dijeljenja: 8, BDR: 30.000, M: M8, FLM: PR_ASK, PIE: 1500, MinTari: 12.500, MaxTari: 23.000, StepTari: 2100,28: Omjer dijeljenja: 8, BDR: 30.000, M: M8, FLM: PR_ASK, PIE: 2000, MinTari: 25.000, MaxTari: 25.000, StepTari: 0,29: Omjer dijeljenja: 8, BDR: 30.000, M: M8, FLM: PR_ASK, PIE: 2000, MinTari: 12.500, MaxTari: 23.000, StepTari: 2100,30: Omjer dijeljenja: 8, BDR: 32.000, M: M8, FLM: PR_ASK, PIE: 1500, MinTari: 25.000, MaxTari: 25.000, StepTari: 0,31: Omjer dijeljenja: 8, BDR: 32.000, M: M8, FLM: PR_ASK, PIE: 1500, MinTari: 12.500, MaxTari: 23.000, StepTari: 2100,32: Omjer dijeljenja: 8, BDR: 32.000, M: M8, FLM: PR_ASK, PIE: 2000, MinTari: 25.000, MaxTari: 25.000, StepTari: 0,33: Omjer dijeljenja: 8, BDR: 32.000, M: M8, FLM: PR_ASK, PIE: 2000, MinTari: 12.500, MaxTari: 23.000, StepTari: 2100,	0	RW

Tablica 12 Konfiguracije naredbi za inventar (Nastavak)

Broj atributa	Naziv atributa Opis Vrsta		Veličina (bajti)	Vrijednosti	Zadana vrijednost	Pristup u načinu rada za korisnika
1509 (nastavak)	ATT_RFID_ANT_IP_INDEX	Indeks profila radijske veze koji treba primjenjivati	"B" 1.		34: Omjer dijeljenja: 8, BDR: 40.000, M: M8, FLM: PR_ASK, PIE: 1500, MinTari: 12.500, MaxTari: 18.800, StepTari: 2100, 35: Omjer dijeljenja: 8, BDR: 40.000, M: M8, FLM: PR_ASK, PIE: 2000, MinTari: 12.500, MaxTari: 18.800, StepTari: 2100,)	0	RW
1510 ATT_RFID_ANT_SELECT		Omogući ili Onemogući odabir oznaka na razini sučelja Air Interface (predfilter)	"B" 1.0 - 1 (	0: Onemogući1: Omogući)	0	RW
PARAM. ZA WORD
1623 ATT_RFID_ANTEN NA_POWER		Razina napajanja za prijenos radijske frekvencije u 10 s u dBm	"W" 2.0 - 300 270 dBm RW
PARAM. ZA DWORD
1643 ATT_RFID_ANTEN NA_TARI		Vrijednost referentnog signala vrste A, Tari, u nanosekundama	"D" 4.0 - 4.294.967	295 (jedna od sljedećih vrijednosti: 625012.50014.60016.70018.80020.90023.00025.000)	0	RW

Konfiguracije odabira oznake

Tablica 13 Konfiguracije odabira oznake

Broj atributa	Naziv atributa Opis Vrsta		Veličina (bajti)	Vrijednosti	Zadana vrijednost	Pristup u načinu rada za korisnika
PARAM. BAJTA
1511 ATT_RFID_TAG_SELECT_1_ENABLE	Omogući ili onemogući odabir filtra 1	"B"	1.	0 – 1 (0: Onemogući1: Omogući)	0	RW
1512 ATT_RFID_TAG_SELECT_1_TARGET	Cilj za odabir filtra 1	"B"	1.	0 – 4 (0: Sesija S01: Sesija S12: Sesija S23: Sesija S34: Odabir zastavice)	2.	RW
1513 ATT_RFID_TAG_SELECT_1_ACTION	Radnja za odabir filtra 1	"B"	1.	0 – 7 (pogledajte odjeljak s vrijednosti za radnju,Tablica 14)	0	RW
1514 ATT_RFID_TAG_SELECT_1_MEMBANK	Memorijska grupa za odabir filtra 1	"B"	1.	0 – 3 (0: rezervirano1: EPC2: TID3: KORISNIK)	1.	RW

Tablica 13 Konfiguracije odabira oznake (Nastavak)

Broj atributa	Naziv atributa Opis Vrsta		Veličina (bajti)	Vrijednosti	Zadana vrijednost	Pristup u načinu rada za korisnika
1515 ATT RFID_TAG_SELECT_1_TRUNCATE	Omogući ili onemogući skraćeni odgovor za odabir filtra 1	"B" 1.0	-1 (	0: Onemogući1: Omogući)	0	RW
1516 ATT RFID_TAG_SELECT_1_LENGTH	Broj bitova od početka obrasca podudaranja koji se primjenjuje za odabir maske za odabir filtra 1	"B" 1.0	-255 16 RW
1517 ATT RFID_TAG_SELECT_2_ENABLE	Omogući ili onemogući odabir filtra 2	"B" 1.0	-1 (	0: Onemogući1: Omogući)	0	RW
1518 ATT RFID_TAG_SELECT_2_TARGET	Cilj za odabir filtra 2	"B" 1.0	-4 (	0: Sesija S01: Sesija S12: Sesija S23: Sesija S34: Odabir zastavice)	2. RW
1519 ATT RFID_TAG_SELECT_2_ACTION	Radnja za odabir filtra 2	"B" 1.0	-7 (pogledajte odjeljak Vrijednost za radnju, Tablica 16)	0	RW
1536 ATT RFID_TAG_SELECT_2_MEMBANK	Memorijska grupa za odabir filtra 2	"B" 1.0	-3 (	0: rezervirano1: EPC2: TID3: KORISNIK)	1. RW
1537 ATT RFID_TAG_SELECT_2_TRUNCATE	Omogući ili onemogući skraćeni odgovor za odabir filtra 2	"B" 1.0	-1 (	0: Onemogući1: Omogući)	0	RW
1538 ATT RFID_TAG_SELECT_2_LENGTH	Broj bitova od početka obrasca podudaranja koji se primjenjuje za odabir maske za odabir filtra 2	"B" 1.0	-255 16 RW
1539 ATT RFID_TAG_SELECT_3_ENABLE	Omogući ili onemogući odabir filtra 3	"B" 1.0	-1 (	0: Onemogući1: Omogući)	0	RW
1540 ATT RFID_TAG_SELECT_3_TARGET	Cilj za odabir filtra 3	"B" 1.0	-4 (	0: Sesija S01: Sesija S12: Sesija S23: Sesija S34: Odabir zastavice)	2. RW
1541 ATT RFID_TAG_SELECT_3_ACTION	Radnja za odabir filtra 3	"B" 1.0	-7 (pogledajte odjeljak Vrijednost za radnju, Tablica 16)	0	RW
1542 ATT RFID_TAG_SELECT_3_MEMBANK	Memorijska grupa za odabir filtra 3	"B" 1.0	-3 (	0: rezervirano1: EPC2: TID3: KORISNIK)	1. RW

Tablica 13 Konfiguracije odabira oznake (Nastavak)

Broj atributa	Naziv atributa Opis	Vrsta		Veličina (bajti)	Vrijednosti	Zadana vrijednost	Pristup u načinu rada za korisnika
1543 ATT_RFID_TAG_SELECT_3_TRUNCATE		Omogući ili onemogući skraćeni odgovor za odabir filtra 3	"B" 1.0	-1 (	0: Onemogući1: Omogući)	0	RW
1544 ATT_RFID_TAG_SELECT_3_LENGTH		Broj bitova od početka obrasca podudaranja koji se primjenjuje za odabir maske za odabir filtra 3	"B" 1.0	-255 16 RW
1545 ATT_RFID_TAG_SELECT_4_ENABLE		Omogući ili onemogući odabir filtra 4	"B" 1.0	-1 (	0: Onemogući1: Omogući)	0	RW
1546 ATT_RFID_TAG_SELECT_4_TARGET		Cilj za odabir filtra 4	"B" 1.0	-4 (	0: Sesija S01: Sesija S12: Sesija S23: Sesija S34: Odabir zastavice)	2. RW
1547 ATT_RFID_TAG_SELECT_4_ACTION		Radnja za odabir filtra 4	"B" 1.0	-7 (pogleđajte odjeljak Vrijednost za radnju, Tablica 16)		0	RW
1548 ATT_RFID_TAG_SELECT_4_MEMBANK		Memorijska grupa za odabir filtra 4	"B" 1.0	-3 (	0: rezervirano1: EPC2: TID3: KORISNIK)	0	RW
1549 ATT_RFID_TAG_SELECT_4_TRUNCATE		Omogući ili onemogući skraćeni odgovor za odabir filtra 4	"B" 1.0	-1 (	0: Onemogući1: Omogući)	0	RW
1550 ATT_RFID_TAG_SELECT_4_LENGTH		Broj bitova od početka obrasca podudaranja koji se primjenjuje za odabir maske za odabir filtra 4	"B" 1.0	-255 16 RW
PARAM. ZA WORD
1624 ATT_RFID_TAG_SELECT_1_POINTER		Početni položaj u bitovima od početka memorijske grupe odakle treba provesti podudaranje.	"W" 2.0	-512 16 RW
1625 ATT_RFID_TAG_SELECT_2_POINTER		Početni položaj u bitovima od početka memorijske grupe odakle treba provesti podudaranje.	"W" 2.0	-512 16 RW
1626 ATT_RFID_TAG_SELECT_3_POINTER		Početni položaj u bitovima od početka memorijske grupe odakle treba provesti podudaranje.	"W" 2.0	-512 16 RW

Tablica 13 Konfiguracije odabira oznake (Nastavak)

Broj atributa	Naziv atributa Opis	Vrsta		Veličina (bajti)	Vrijednosti	Zadana vrijednost	Pristup u načinu rada za korisnika
1627 ATT_RFID_TAG_SELECT_4_POINTER		Početni položaju bitovima od početka memorijske grupe odakle treba provesti podudaranje.	"W" 2.0 - 512 16 RW
PARAM. NIZA
1650 ATT_RFID_TAG_SEL_1_MASK		Maska za odabir filtra 1	"S" 34 Promjenjiva		(slijed bajta. Maksimalno 34 bajta)	NIZ BEZ VRIJEDNOSTI (0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00)	RW
1651 ATT_RFID_TAG_SEL_2_MASK		Maska za odabir filtra 2	"S" 34 Promjenjiva		(slijed bajta. Maksimalno 34 bajta)	NIZ BEZ VRIJEDNOSTI (0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x01)	RW
1652 ATT_RFID_TAG_SEL_3_MASK		Maska za odabir filtra 3	"S" 34 Promjenjiva		(slijed bajta. Maksimalno 34 bajta)	NIZ BEZ VRIJEDNOSTI (0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x02,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00)	RW

Konfiguracija upita za oznake

Tablica 14 Konfiguracija upita za oznake

Broj atributa	Naziv atributa Opis Vrsta		Veličina (bajti)	Vrijednosti	Zadana vrijednost	Pristup u načinu rada za korisnika
PARAM. BAJTA
1551 ATT	RFID_TAG_QUERY_SELECT	Stanje zastavice SL oznake za filtriranje oznaka na koje je primjenjiv upit	"B" 1.0 – 3 (	0: Upit se promjenjuje na sve oznake1:2: Upit se primjenjuje na oznaku s ponovnom potvrdom SL3: Upit se primjenjuje na oznaku s potvrdom SL)	0	RW
1552 ATT	RFID_TAG_QUERY_SESSION	Sesija na koju je primjenjiv upit	"B" 1.10 – 3 (0:	Sesija S01: Sesija S12: Sesija S23: Sesija S3)	1. RW
1553 ATT	RFID_TAG_QUERY_TARGET	Stanje zastavice inventara cilja oznake. Ako je cilj postavljen na okretanje AB, nakon kruga inventara s ciljem A ponavlja se krug inventara s ciljem B.	"B" 1.0 – 2 (0: Ciljna	zastavica inventara A1: Ciljna zastavica inventara B2: Okretanje AB)	0	RW
PARAM. ZA DWORD
1644 ATT	RFID_TAG_POPULATION	Zadana očekivana popunjenost oznake u polju tijekom primjene čitača	"D" 4.0 –	4.294.967.295	30 RW

Konfiguracija za pristup oznaci

Tablica 15 Konfiguracija za pristup oznaci

Broj atributa	Naziv atributa Opis Vrsta		Veličina (bajti)	Vrijednosti Zadana vrijednost		Pristup u načinu rada za korisnika
PARAM. BAJTA
1554 ATT	RFID_TAG_ACCESS_CRITERIA_IDX	Indeks za popisivanje pristupnih kriterija za odabir kriterija koji se primjenjuju tijekom radnje pristupanja	"B" 1. 0 – 1 (	0: Onemogući1: Omogući)	0	RW
1555 ATT	RFID_TAG_ACCESS_CMD	Zadani identifikator pristupne naredbe	"B" 1. 0 – 255 (	7: Čitanje8: Pisanje9: Zaključavanje10: Zaustavljanje11: Brisanje bloka12: Trajno zaključavanje bloka)	7. RW
1556 ATT	RFID_TAG_READ_MEMBANK	Memorijska grupa za očitavanje.Primjenjivo za pristupnu radnju za očitavanje.	"B" 1. 0 – 3 (	0: rezervirano1: EPC2: TID3: KORISNIK)	3. RW
1557 ATT	RFID_TAG_READ_LENGTH	Broj riječi za očitavanje. 0 označava sve podatke u grupi.	"B" 1. 0 – 64 0 RW
1558 ATT	RFID_TAG_WRITE_MEMBANK	Memorijska grupa za pisanje. Primjenjivo za pristupnu radnju za pisanje.	"B" 1. 0 – 3 (	0: rezervirano1: EPC2: TID3: KORISNIK)	3. RW
1559 ATT	RFID_TAG_WRITE_DOBLOCK_WRITE	Provedba radnje pisanja u blok pri provedbi pristupne radnje za pisanje.	"B" 1. 0 – 1 (	0: Ne provodi Pisanje bloka za radnju Pisanje1: Provodi Pisanje bloka za radnju Pisanje)	0	RW
1560 ATT	RFID_TAG_BLOCK_ERASE_MEM BANK	Memorijska grupa za Brisanje bloka.Primjenjivo za pristupnu radnju za Brisanje bloka	"B" 1. 0 – 3 (	0: rezervirano1: EPC2: TID3: KORISNIK)	3. RW
1561 ATT	RFID_TAG_BLOCK_ERASE_LENGTH	Broj riječi za brisanje "B" 1. 1-1	"B" 1. 0 – 1 (	0: Očitaj trenutačni status trajnog zaključavanja1: Provedi Trajno zaključavanje bloka	0	RW
1562 ATT	RFID_TAG_BLOCK_PERMA_DOL OCK	Provedi Trajno zaključavanje bloka ili Očitaj trenutačni status trajnog zaključavanja	"B" 1. 0 – 1 (	0: Očitaj trenutačni status trajnog zaključavanja1: Provedi Trajno zaključavanje bloka	0	RW

Tablica 15 Konfiguracija za pristup oznaci (Nastavak)

Broj atributa	Naziv atributa Opis Vrsta		Veličina (bajti)	Vrijednosti Zadana vrijednost	Pristup u načinu rada za korisnika
1563 ATT	RFID_TAG_BLOCK_PERMA_MEMBANK	Grupa memorije na kojoj treba provesti radnju Trajno zakljućavanje bloka	"B" 1. 0 – 3 (	0: rezervirano1: EPC2: TID3: KORISNIK)	3. RW
1565 ATT	RFID_TAG_BLOCK_PERMA_LOCK_BLKRANGE	Raspon maske za Trajno blokiranje bloka u jedinicama od 16 blokova	"B" 1. 0 – 255 1. RW
PARAM. ZA WORD
1564 ATT	RFID_TAG_BLOCK_PERMA_LOCK_BLKPTR	Početna adresa maske za blokiranje u jedinicama od 16 blokova	"W" 2. 0 – 65.535 0 RW
1628 ATT	RFID_TAG_READ_OFFSET	Broj riječi pomaknutih od početka podatkovne grupe, odakle treba provesti radnju očitavanja.	"W" 2. 0 – 65.535 0 RW
1629 ATT	RFID_TAG_WRITE_OFFSET	Broj riječi pomaknutih od početka podatkovne grupe, odakle treba provesti radnju pisanja.	"W" 2. 0 – 65.535 0 RW
1630 ATT	RFID_TAG_BLOCK_ERASE_OFFSET	Broj riječi pomaknutih od početka podatkovne grupe, odakle treba provesti radnju brisanja bloka.	"W" 2. 0 – 65.535 0 RW
PARAM. NIZA
1654 ATT	RFID_TAG_WRITE_DATA_BUF	Podaci koje treba zapisati za pristupnu radnju za pisanje oznake	"S" 34 Promjenjiva	(slijed bajta.Maksimalno 34 bajta)	NIZ BEZ VRIJEDNOSTI(0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00)0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00
1684 ATT	RFID_TAG_BLOCK_PERMA_LOCK_BLKMASK		"S" 32 Promjenjiva	(slijed bajta.Maksimalno 32 bajta)	NIZ BEZ VRIJEDNOSTI(0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00),RW

Podatkovni rječnik

Tablica 15 Konfiguracija za pristup oznaci (Nastavak)

Broj atributa	Naziv atributa Opis Vrsta			Veličina (bajti)	Vrijednosti Zadana vrijednost		Pristup u načinu rada za korisnika
1655 ATT	RFID_TAG_LOCK	Vrijednost maske za radnju zaključavanja oznake	"S" 5.	Promjenjiva	(slijed bajta.Maksimalno 5 bajta)	0x07,0x07,0x07,0x07,0x07	RW
PARAM. ZA DWORD
1645 ATT	RFID_TAG_ACCESS_PWD	Lozinka za pristupne radnje	"D" 0	-	4.294.967.295	0	RW

Regionalne konfiguracije

Tablica 16 Regionalne konfiguracije

Broj atributa	Naziv atributa Opis Vrsta		Veličina (bajti)	Vrijednosti	Zadana vrijednost	Pristup u načinu rada za korisnika
PARAM. BAJTA
1581 ATT_RFID_REGION_SKU	Regulatorni identifikator RFID	"B" 1.0	-255 1. RW
1582 ATT_RFID_REGION_DEV_NAME		"B" 1.0	-255	RW

Tablica 16 Regionalne konfiguracije (Nastavak)

Broj atributa	Naziv atributa Opis Vrsta		Veličina (bajti)	Vrijednosti	Zadana vrijednost	Pristup u načinu rada za korisnika
1583 ATT_RFID_REGION_CODE	Država u kojoj se jedinica upotrebljava. Regulatorne postavke ovise o ovom odjeljku.	"B" 1.		0 - 255 {0: NO_REGION_SET1: ALBANIJA2: ANDORA3: ARGENTINA4: AUSTRALIJA5: BANGLADEŠ6: BUTAN7: BOLIVIJA8: BOSNA I HERCEGOVINA9: BRAZIL10: KANADA11: KAMBODŽA12: CILE13: KINA14: KOLUMBIJA15: DOMINIKANSKA_REPUBLIKA16: EKVADOR17: SALVADOR18: VELIKA_BRITANIJA,19: EUROPSKA_UNIJA20: GVATEMALA21: GUAM22: HONG_KONG23: INDIJA24: INDONEZIJA25: JAPAN_1W_LBT26: JAPAN_250MW27: LAOS_EU28: LAOS_FCC29: MAKAO30: MAKEDONIJA31: MALEZIJA32: MEKSIKO33: MONAKO34: CRNA_GORA35: NOVI_ZELAND_FCC36: NOVI_ZELAND_EU37: PAKISTAN38: PANAMA39: PARAGVAJ40: PERU41: FILIPINI42: PORTORIKO43: RUSIJA44: SAUDIJSKA_ARABIJA45: SINGAPUR46: JUŽNA_AFRIKA47: JUŽNA_KOREJA48: SRI_LANKA49: TAJVAN50: TAJLAND51: TURSKA52: UJEDINJENI_ARAPSKI_EMIRATI53: SJEDINJENE_DRŽAVE54: URUGVAJ55: VENEZUELA56: VIJETNAM57: DJEVIĆANSKI_OTOCI58: ETSI59: FCC60: IZRAEL61: ALGERIJA62: ARMENIJA63: AUSTRIJA64: AZERBAJDŽAN65: BAHREIN66: BELGIJA67: BUGARSKA68: KOSTARIKA69: HRVATSKA70: CIPAR71: ČESKA_REPUBLIKA72: DANSKA

Tablica 16 Regionalne konfiguracije (Nastavak)

Broj atributa	Naziv atributa Opis Vrsta		Veličina (bajti)	Vrijednosti	Zadana vrijednost	Pristup u načinu rada za korisnika
				73: EGIPAT74: ESTONIJA75: FINSKA76: FRANCUSKA77: GRUZIJA78: NJEMAČKA79: GRČKA80: MADARSKA81: ISLAND82: IRSKA83: ITALIJA84: JORDAN85: KAZAKSTAN86: KUVAJT87: LATVIJA88: LITVA89: LUKSEMBURG90: MALTA91: NIZOZEMSKA92: NORVESKA93: OMAN94: POLJSKA95: PORTUGAL96: KATAR97: RUMUNJSKA98: SRBIJA99: SLOVAČKA100: ŠLOVENIJA101: ŠPANJOLSKA102: ŠVEDSKA103: ŠVICARSKA104: TUNIS105: UKRAJINA}	0	RW
1584 ATT_RFID_HOPPING_ENABLED	Omogući preskakanje kanala. Primjenjivo samo ako regulacija dopušta konfiguriranje.	"B" 1. 0	- 1 (0: Onemogući1: Omogući)		1. RW
PARAM. ZA DWORD
1647 ATT_RFID_REG_CHN L_LOWER_MASK	Maska bitova za omogućene kanale. Najmanje značajan bit predstavlja najniži kanal.	"D" 4. 0	- 4.294.967.2	95 0x000f RW
1648 1648	ATT RFID_REG CHN L_UPPER_MASK		"D" 4. 0	- 4.294.967.2	95 0x0000 RW

Konfiguracije periferije

Tablica 17 Konfiguracije periferije

Broj atributa	Naziv atributa Opis Vrsta		Vellčina (bajti)	Vrijednosti	Zadana vrijednost	Pristup u načinu rada za korisnika
PARAM. BAJTA
1607 ATT_RFID_UUID_CONFIG_ORDER	Za utvrđivanje redoslijeda univerzalnog jedinstvenog identifikatora UUID	"B" 1.0 – 1 (0: Prvo	konfiguriraj SPP UUID 1: Prvo konfiguriraj PRILAGODENI UUID)	1. RW

Konfiguracije okidača

Tablica 18 Konfiguracije okidača

Broj atributa	Naziv atributa Opis Vrsta		Veličina (bajti)	Vrijednosti	Zadana vrijednost	Pristup u načinu rada za korisnika
PARAM. BAJTA
1593 ATT_RFID_START_ON_TRIGGER	Pokretanje kontrolne radnje RFID utemeljeno na vanjskom ručnom okidaču	"B" 1.0	-1 (0: Onemogući1: Omogući)	0	RW
1594 ATT_RFID_START_TRIGGER_TYPE	Početak kontrolne radnje utemeljen na pritisku ili otpuštanju okidača	"B" 1.0	-1 (0: Pokretanje popritisku okidača1: Pokretanje po otpuštanju okidača)	0	RW
1595 ATT_RFID_REPEA T_START	Treba li radnju ponoviti nadzorom uvjeta okidača pokretanja nakon ispunjavanja uvjeta za zaustavljanje okidačem	"B" 1.0	-1 (0: Ponavljanjenadzora za okidačpokretanja1: Bez ponavljanja okidačapokretanja)	0	RW
1596 ATT_RFID_STOP_ON_TRIGGER	Zaustavljanje kontrolne radnje RFID utemeljeno na vanjskom ručnom okidaču	"B" 1.0	-1 (0: Onemogući1: Omogući)	0	RW
1597 ATT_RFID_STOP_TRIGGER_TYPE	Zaustavljanje kontrolne radnje utemeljen na pritisku ili otpuštanju okidača	"B" 1.0	-1 (0: Zaustavljanje popovlačenju okidača1: Zaustavljanje po otpuštanju okidača)	0	RW
1598 ATT_RFID_STOP_ON_TAG_COUNT	Zaustavljanje kontrolne radnje RFID utemeljeno na broju pregledanih oznaka	"B" 1.0	-1 (0: Bez zaustavljanjapri broju pregledanih oznaka1: Zaustavljanje pri brojupregledanih oznaka)	0	RW

Tablica 18 Konfiguracije okidača (Nastavak)

Broj atributa	Naziv atributa Opis Vrsta		Veličina (bajti)	Vrijednosti	Zadana vrijednost	Pristup u načinu rada za korisnika
1599 ATT_RFID_STOP_ON_TIMEOUT	Zaustavljanje kontrolne radnje RFID utemeljeno na isteku vremena	"B" 1.0	-1 (0: Bez zaustavljanja po isteku vremena1: Zaustavljanje po isteku vremena)	0	RW
1600 ATT_RFID_STOP_ON_INV_COUNT	Zaustavljanje kontrolne radnje RFID utemeljeno na dovršetku određenog broja krugova inventara	"B" 1.0	-1 (0: Bez zaustavljanja pri krugu inventara1: Zaustavljanje pri krugu inventara)	0	RW
PARAM. ZA WORD
1635 ATT_RFID_TRIGG ER_START_DELAY	Odgoda od pokretanja okidača i inicijalizacije radnje u milisekundama. 0 znači bez odgode.	"W" 2.0	-65.5350 RW
1636 ATT_RFID_STOP_TAG_COUNT	Broj oznaka koje se nadziru prije zaustavljanja.	"W" 2.0	-65.5350 RW
1637 ATT_RFID_STOP_INV_COUNT	Broj krugova inventara	"W" 2.0	-65.5350 RW
PARAM. ZA DWORD
1649 ATT_RFID_TRIGG ER_STOP_TIMEOUT	Vrijeme isteka vremena za okidač zaustavljanja	"D" 4.0	-4.294.967	.2950 RW

Konfiguracije ASCII

Tablica 19 Konfiguracije ASCII

Broj atributa	Naziv atributa Opis Vrsta		Veličina (bajti)	Vrijednosti	Zadana vrijednost	Pristup u načinu rada za korisnika
PARAM. BAJTA
1601 ATT_RFID_ASCII_EC O_OFF_ON	Upravljanje odjekom unosa računala natrag do računala u komunikaciji ZETI. Praktično s računalima utemeljenima na terminalima radi pregleda unosa i prijenosa na čitač.	"B" 1. 0	- 1 (0: Omogući odjek pri ZETI1: Isključi odjek pri ZETI)	1. RW
1602 ATT_RFID_ASCII_CRC_ON_OFF	Upravljanje s uključenosti polja CRC u komunikaciji ZETI. Ako je omogućeno, polje CRC dodaje se svakom retku odziva čitača.	"B"	1.	0 – 1 (0: Isključi CRC pri ZETI1: Omogući CRC pri ZETI)	0	RW
1603 ATT_RFID_ASCII_DEBUG_INTERFACE		"B" 1. 0	- 255 0	RW

Tablica 19 Konfiguracije ASCII (Nastavak)

Broj atributa	Naziv atributa Opis Vrsta		Veličina (bajti)	Vrijednosti	Zadana vrijednost	Pristup u načinu rada za korisnika
1604 ATT_RFID_ASCII_DEBUG_ON_OFF		"B" 1.0 – 255 0 RW
1605 ATT_RFID_ASCII_DEBUG_LEVEL		"B" 1.0 – 255 3. RW
1606 ATT_RFID_ASCII_OPERAND_NOTIFY_ON_OFF	Za radnje RFID Omogući ili onemogući poruke s obavijesti o završetku radnje s čitača putem sučelja ZETI	"B" 1.0 – 1 (0: lsključi obavijest o završetku radnje1: Omogući obavijest o završetku radnje)	0	RW
1608 ATT_RFID_ASCII_START_OPR_NOTIFY_ON_OFF	Omogući ili onemogući poruke s obavijestima s čitača putem sučelja ZETI nakon svakog početka radnje	"B" 1.0 – 1 (0: lsključi obavijest o početku radnje1: Omogući obavijest o početku radnje)	0	RW
1609 ATT_RFID_ASCII_STOP_OPR_NOTIFY_ON_OFF	Omogući ili onemogući poruke s obavijestima s čitača putem sučelja ZETI nakon svakog zaustavljanja radnje	"B" 1.0 – 1 (0: lsključi obavijest o zaustavljanju radnje1: Omogući obavijest o zaustavljanju radnje)	0	RW
1668 ATT_RFID_ASCII_TRIGGER_NOTIFY_ON_OFF		"B" 1.0 – 1 (0: lsključi obavijesti1: Uključi obavijesti)	1. RW
1669 ATT_RFID_ASCII_BATTERY_NOTIFY_ON_OFF		"B" 1.0 – 1 (0: lsključi obavijesti1: Uključi obavijesti)	1. RW
1670 ATT_RFID_ASCII_TEMPERATURE_NOTIFY_ON_OFF		"B" 1.0 – 1 (0: lsključi obavijesti1: Uključi obavijesti)	1. RW
1671 ATT_RFID_ASCII_POWER_NOTIFY_ON_OFF		"B" 1.0 – 1 (0: lsključi obavijesti1: Uključi obavijesti)	0	RW
1680 ATT_RFID_ASCII_TABLE_NOTIFY_ON_OFF		"B" 1.0 – 1 (0: lsključi obavijesti1: Uključi obavijesti)	0	RW
1681 ATT_RFID_ASCII_RADIO_ERR_NOTIFY_ON_OFF		"B" 1.0 – 1 (0: lsključi obavijesti1: Uključi obavijesti)	0	RW
1685 ATT_RFID_ASCII_BATCH_MODE_NOTIFY_ON_OFF		"B" 1.0 – 1 (0: lsključi obavijesti1: Uključi obavijesti)	1. RW

Konfiguracija kriterija za pristup oznaci

Tablica 20 Konfiguracija kriterija za pristup oznaci

Broj atributa	Naziv atributa Opis Vrsta		Veličina (bajti)	Vrijednosti Zadana vrijednost		Pristup u načlnu rada za korisnika
PARAM. BAJTA
1610 ATT_RFID_ACCESS 1_ENABLE	Omogući ili Onemogući pristupni filtar radnjama RFID	"B" 1.0	-1 (0:	Onemogući pristupni filtar 1: Omogući pristupni filtar)
1611 ATT_RFID_ACCESS 1_FILTER1_MEMBA NK	Memorijska grupa za prvi filtar	"B" 1.0	-3 (0:	rezervirano 1: EPC 2: TID 3: KORISNIK)	3. RW
1612 ATT_RFID_ACCESS 1_FILTER1_DOMAT CH	Treba li radnju provesti na oznakama koje odgovaraju filtru ili onima koje ne odgovaraju filtru	"B" 1.0	-1 (0:	Onemogući pristupni filtar 1: Omogući podudaranje filtrom)	0	RW
1613 ATT_RFID_ACCESS 1_FILTER2_MEMBA NK	Memorijska grupa za drugi filtar	"B" 1.0	-3 (0:	rezervirano 1: EPC 2: TID 3: KORISNIK)	3. RW
1614 ATT_RFID_ACCESS 1_FILTER2_DOMAT CH	Treba li radnju provesti na oznakama koje odgovaraju filtru ili onima koje ne odgovaraju filtru	"B" 1.0	-1 (0:	Onemogući pristupni filtar 1: Omogući podudaranje filtrom)	0	RW
PARAM. ZA WORD
1638 ATT_RFID_ACCESS 1_FILTER1_START_POS	Početni položaj u bitovima od početka memorijske grupe odakle treba provesti podudaranje.	"W" 2.0	-65.535 0	RW
1639 ATT_RFID_ACCESS 1_FILTER1_MATCH_LENGTH	Broj bitova od početnog položaja koji se primjenjuju za uspoređivanje.	"W" 2.0	-65.535 1	6 RW
1640 ATT_RFID_ACCESS 1_FILTER2_START_POS	Početni položaj u bitovima od početka memorijske grupe odakle treba provesti podudaranje.	"W" 2.0	-65.535 0	RW
1641 ATT_RFID_ACCESS 1_FILTER2_MATCH_LENGTH	Broj bitova od početnog položaja koji se primjenjuju za uspoređivanje.	"W" 2.0	-65.535 1	6 RW

Tablica 20 Konfiguracija kriterija za pristup oznaci (Nastavak)

Broj atributa	Naziv atributa Opis Vrsta		Veličina (bajti)	Vrijednosti Zadana vrijednost		Pristup u načinu rada za korisnika
PARAM. NIZA
1659 ATT_RFID_ACCESS1_FILTER1_DATA		"S" 34	Promjenjiva	(slijed bajta.Maksimalno 34 bajta)	NIZ BEZVRIJEDNOSTI(0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00)	RW
1660 ATT_RFID_ACCESS1_FILTER1_MASK		"S" 34	Promjenjiva	(slijed bajta.Maksimalno 34 bajta)	NIZ BEZVRIJEDNOSTI(0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00)	RW
1661 ATT_RFID_ACCESS1_FILTER2_DATA		"S" 34	Promjenjiva	(slijed bajta.Maksimalno 34 bajta)	NIZ BEZVRIJEDNOSTI(0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x1,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00)	RW
1662 ATT_RFID_ACCESS1_FILTER2_MASK		"S" 34	Promjenjiva	(slijed bajta.Maksimalno 34 bajta)	NIZ BEZVRIJEDNOSTI(0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x1)	RW

Konfiguracije za lociranje oznaka

Tablica 21 Konfiguracije za lociranje oznaka

Broj atributa	Naziv atributa Opis Vrsta		Veličina (bajti)	Vrijednosti Zadana vrijednost		Pristup u načinu rada za korisnika
PARAM. NIZA
1663 ATT_RFID_LOCATE_EPCID		"S" 66 Promjenjiva		(slijed bajta.Maksimalno 66 bajta)	NIZ BEZ VRIJEDNOSTI(0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0	RW

Konfiguracije dinamičkog napajanja

Tablica 22 Konfiguracije dinamičkog napajanja

Broj atributa	Naziv atributa Opis Vrsta			Veličina (bajti)	Vrijednosti	Zadana vrijednost	Pristup u načinu rada za korisnika
PARAM. BAJTA
1676 ATT_	GENX_DYN_PW R_OPTIMIZATION	Omogući ili Onemogući optimiranje dinamičkog napajanja tijekom radnji RFID	"B" 1.0	- 1 (0: Onemogući 1: Omogući)		1. RW

Konfiguracije radnog ciklusa

Tablica 23 Konfiguracije radnog ciklusa

Broj atributa	Naziv atributa Opis Vrsta		Veličina (bajti)	Vrijedno sti	Zadana vrijednost	Pristup u načinu rada za korisnika
PARAM. BAJTA
1677 ATT_GENX_DUTY_C YCLE_PERCENT	Nazivni postotak vremeną UKLJUCENOSTI radijskih frekvencija tijekom radnji čitača	"B" 1.	0 – 100	100 %	RW

Konfiguracije načina rada napajanja

Tablica 24 Konfiguracije načina rada napajanja

Broj atributa	Naziv atributa Opis Vrsta		Veličina (bajti)	Vrijednosti	Zadana vrijednost	Pristup u načinu rada za korisnika
PARAM. BAJTA
1765 ATT_BATT_DISCONNECT_EN	Istek vremena praznog hoda u načinu niskog napajanja nakon kojeg se automatski isključuje napajanje uređaja	"B" 2.0	-onemoguć,	26 – 10 minuta,27 – 15 minuta,28 – 20 minuta,29 – 30 minuta,30 – 45 sekundi,33 – 1 sat,34 – 2 sata,36 – 4 sata napomena: na prethodni istek vremena dodaje se dodatnih 5 minuta (na primjer, ako je odabrano 10 minuta, potrebno je 15 minuta za prelazak u isključeni način).	35 min RW
1785 ATT_RFID_LED_MODE	(Pogledajte odjeljak Načini rada za LED indikator, Tablica 17)	"B" 2.0	-3 1. RW
1786 ATT_RFID_LED_MODE	Po pritiskanju okidača LED indikator gotovo odmah "treperi UKLJUČENO – bljesak" za prikaz stanja napunjenosti baterije. LED indikator zadaņo ostaje UKLJUČEN 0,3 sekundi. Vremenski prozor moguće je konfigurirati od 0,1 s do 3 s.	"B" 2.1	-30 0,3 s		(jedinice u desetinama sekunde)	RW
1788 ATT_BATTERY_STATUS_LED_DURATION	Neovisno o načinu LED indikatora, po uklanjanju dodatka s kliznim priključnim mehanizmom s postolja za punjenje prikazuje se stanje napunjenosti baterije	"B" 2.0	-50 s 4 s RW
PARAM. ZA WORD
1632 ATT_RFID_LOW_POWER_MODE_TIMEOUT	Istek vremena praznog hoda nakon kojeg jedinica prelazi u način rada uz smanjenu potrošnju energije	"W" 2.5	-65.535 5 min RW
1633 ATT_RFID_OFF_MODE_TIMEOUT	Istek vremena praznog hoda u načinu niskog napajanja nakon kojeg se automatski isključuje napajanje uređaja	"W" 2.5	-65.535 300 s RW

Konfiguracije izvješća za jedinstvenu oznaku

Tablica 25 Konfiguracije izvješća za jedinstvenu oznaku

Broj atributa	Naziv atributa Opis Vrsta		Veličina (bajti)	Vrijednosti	Zadana vrijednost	Pristup u načinu rada za korisnika
PARAM. BAJTA
1580 ATT_RFID_UNIQUE_TAG_REPORT	Omogući ili onemogući izvješćivanje samo za jedinstvene oznake	"B" 1.0	-1 (0: Onemogući 1: Omogući)	0	RW

Druge konfiguracije za RFID

Tablica 26 Druge konfiguracije za RFID

Broj atributa	Naziv atributa Opis Vrsta			Veličina (bajti)	Vrijednosti	Zadana vrijednost	Pristup u načinu rada za korisnika
PARAM. BAJTA
1615 ATT_RFID_BUFFER_SIZE "B" 1. 6 – 50 10. RW
1616 ATT_RFID_INV_CYCLES "B" 1. 0 – 255 4.			RW
1617 ATT_RFID_KTX		"B" 1.	0 – 255 4.		RW
1618 ATT_RFID_KS		"B" 1.	0 – 255 5.		RW

Konfiguracije sustava

Tablica 27 Konfiguracije sustava

Broj atributa	Naziv atributa Opis Vrsta			Veličina (bajti)	Vrijednosti	Zadana vrijednost	Pristup u načinu rada za korisnika
PARAM. BITOVA
1664 ATT_GENX_MODE_SELECT	Način rada za RFID		"F" 1 bit	0	(0: RFID)	0	RW
56 ATT_DEC_BEEP Zvučni signal	po uspješnoj radnji RFID		"F" 1 bit	0 - 1 1. RW
PARAM. NIZA
533 ATT_MODEL_NUMBER broj modela "S" 19 Promjenjiva					(slijed bajta. Maksimalno 19 bajta)	"R", "F", "D", "2", "0", "0", "0", "-" "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", “X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y", "Y"	RO
534 534	ATT_SERIAL_NUMBER	serijski broj	"S" 17	Promjenjiva	(slijed bajta. Maksimalno 17 bajta)	"X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "X", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M", "M"	RO
535 ATT_DATE_OF_MANUFACTURE	Datum proizvodnje		"S" 8.	Promjenjiva	(slijed bajta. Maksimalno 8 bajta)	"D", "D", "M", "M", "M", "M", "Y", "Y"
536 ATT_DATE_OF_SERVICE Datum	posljednjeg servisa		"S" 8.	Promjenjiva	(slijed bajta. Maksimalno 8 bajta)	"D", "D", "M", "M", "M", "M", "Y", "Y"
614 ATT_DATE_FIRST_PROGRAM	Datum prvog programiranja		"S" 8.	Promjenjiva	(slijed bajta. Maksimalno 8 bajta)	"D", "D", "M", "M", "M", "Y", "Y"	RW
616 ATT_CONFIG_FILE Identificira konfiguraciju proizvoda			"S" 17	Promjenjiva	(slijed bajta. Maksimalno 17 bajta)	"F", "a", "c", "t", "o", "r", "y", "", "D", "e", "f", "a", "u", "l", "t", "0x03"	RW
20004	ATT_FIRM_VERSION	Niz s verzijom programskih datoteka	"S"				RO
PARAM. RADNJE
6001 ATT_SET_DEFAULTS Inicijalizira naredbu za zadane parametre			"X" 1.			WO
6004 ATT_REBOOT Naredba za daljinsko ponovno pokretanje			"X" 1.			WO

Vrijednosti radnje

Tablica 28 Vrijednosti radnje koje je moguće odabrati

informacije, servisne 9

K

konfiguracije

rfid dodatka s kliznim priključnim mehanizmom ... 7

O

održavanje 50

P

podatkovni rječnik 58

pravila označavanja

standardna 8

R

raspakiranje 10

rfid dodatak s kliznim priključnim mehanizmom

čišćenje 48, 53

održavanje 50

servisne informacije 9

softver 9

stagenow 33

U

upravljanje

baterijom 18

V

vezica 11, 17

Z

značajka 19
