KORISNIČKI PRIRUČNIK BTT-8040 Yamazen

ベッドテーブル

BTT-8040 組み立て説明書

型番

お買い上げ頂き誠にありがとうございます。

■当製品に関しまして部品不足等、不都合な点がございましたら、お手数ですが下記までご連絡ください。

(お客様相談窓口)

株式会社 山善 〒550-8660 大阪市西区立売堀2-3-16

0120-069-060(通話無料のフリーダイヤル)

●受付時間／月曜日～金曜日午前9:00～午後5:30（土・日曜日・祝日はお休みさせていただきます。）

【お願い】

• 組み立て説明書をお手元にご用意の上、お電話ください。専門スタッフが迅速に応対いたします。
  ・お問い合わせの際、迅速に応対させていただく為、組み立て説明書に明記しております商品名および商品型番をお知らせください。
  ・外装箱(ダンボール)は組み立てが終わるまで保管して頂きますようお願いいたします。
• 地球環境保護のため、不法投棄はしないでください。

※故障及びお問い合わせは、お買い求めになられました販売店までお申し付けください。

※商品の仕様は予告なく変更される事があります。

【組み立て上のご注意】

① 組立前に、部材・部品が描っているか確認し、必要工具等の準備をしてください。
② 組立は床に布やカーペットのある場所で行い、商品や床・壁・既存の家具等に傷が入らないようご注意ください。
③ 必ず平らな場所で組み立ててください。ねじれ・傾きの原因となります。
④ 組立に接着剤を使用する場合は、換気に充分注意し火気のない所で行ってください。
⑤ 大型商品は必ず2人以上で組み立ててください。

【設置・点検について】

① 完成後、各部のネジ・金具等の締め付けが確実にされているか、再度確認してください。また、設置後も定期的にネジ等の縦み
を点検してください。
② 設置場所・商品仕様によっては、床へ傷がつく場合がございますので、板・布等で、床材を保護するようにしてください。
③ 設置後の移動は、物を収納したまま、載せたままでは行わないでください。

完成图

組み立て上のご注意

Line drawing of a simple table with wheels and a curved top frame (no text or symbols)

プラスドライバーをご用意ください。

換気注意!!

間相した際、製造時に使用する塗料・接着剤等の臭いがこもっている場合がございますので、組立時、設置直後は邸屋の換気を充分にして、取り除くようにしてください。

【品質表示】

品質表示

● 外形寸法：幅110.0～150.0×奥行50.0×高さ68.0～94.5(cm)
● 構造部材：スチール（粉体塗装）
甲板の表面材：合成樹脂化粧纖雑板（塩化ビニール樹脂）

BTT-8040

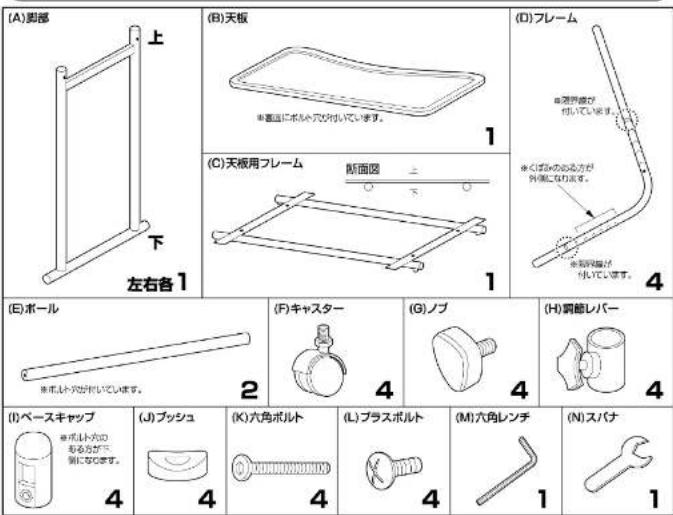

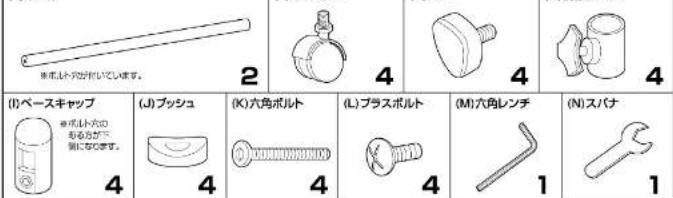

部品明細

組み立て方法

(A) 脚部に (I) ベースキャップを取り付けてから、(F) キャスターを図のように取り付けます。※キャスターの取付には (N) スパナをお使いください。

■各組め付け書示は仮止めし、組み立て完成後各個所をしっかり肩め直してください。

■電動ドライバーはご使用にならないでください。

同じ要領で2セット 組み立ててください

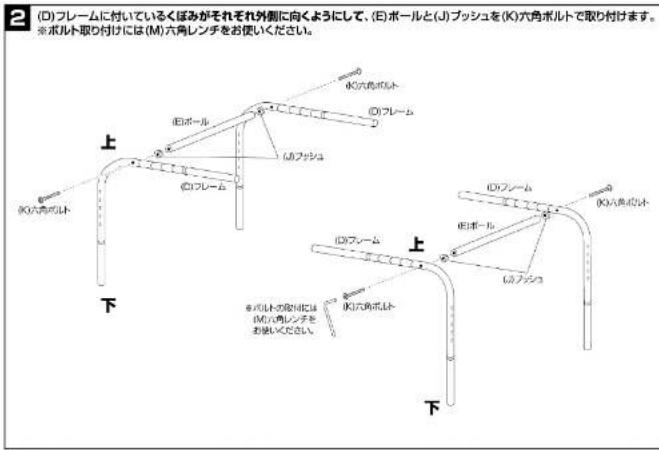

(D)フレームに付いているくぼみがそれぞれ外側に向くようにして、(E)ボールと(J)ブッシュを(K)六角ボルトで取り付けます。 ※ボルト取り付けには(M)六角レンチをお使いください。

BTT-8040

(C)天板用フレームに③で組み立てた脚部を差し込み、(G)ノブで取り付けます。 ※天板用フレームの幅を調節する際は、脚部フレームと(G)ノブのネジ穴を合わせて、しっかりと固定してください。 (4)天板用フレーム (4)ノブ (5)ノブ (6)ノブ (7)ノブ (8)ノブ (9)ノブ (10)ノブ (11)ノブ (12)ノブ (13)ノブ (14)ノブ (15)ノブ (16)ノブ (17)ノブ (18)ノブ (19)ノブ (20)ノブ (21)ノブ (22)ノブ (23)ノブ (24)ノブ (25)ノブ (26)ノブ (27)ノブ (28)ノブ (29)ノブ (30)ノブ

3 1 で組み立てたベース部に 2 で組み立てたフレーム部を差し込み、(H)廁筋レバーで取り付けます。 差し込む 2 で組み立てたフレーム部 差し込む ※フレーム部の高さを調節する際は、ベース部と(H)調節レバーのネジ穴を合わせて、しっかりと固定してください。 1 で組み立てたベース部 フレーム部 2 で組み立てたフレーム部 差し込む 2 で組み立てたフレーム部 差し込む 1 で組み立てたベース部

5 飲み立てた本体に(B)天板を(L)プラスボルトで図のように取り付けます。 最後に各部にゆるみが無い事を確認して完成です。 (2)天板 (1)プラスボルト (2)プラスボルト (3)プラスボルト ※プラスネジの取り付けには 可用したプラスドライバー をお使いください。

取扱説明書(デスク・テーブル)保存用

BTT-8040

この度は当製品をお買い上げいただき誠にありがとうございます。ご使用前に、この取扱説明書をよくお読みのうえ正しくお使いください。この取扱説明書は、大切に保管し、必要なときにお読みください。

1、ご使用にあたって

警告

換気注意!開頭した際、製造時に使用する塗料・接着剤等の臭いがこもっている場合があります。化学物質に敏感な方は、まれにアレルギー症状をおこす場合もございますので、組立時、設置直後は部屋の換気を充分にして、取り除くようにしてください。本体に乗ったり、読み台がわりと使用しないでください。転倒すると危険です。水平を促る場所に設置し、ご使用ください。転倒や大ケガをする恐れがあります。お子様が乗ったり、押たり、遊んだりないように注意してください。ケガや破損の恐れがあります。熱した鍋、やかん等熱いものをデスク・テーブル端部に置かないでください。ひっくり返してやけどする恐れがあります。折りたた式テープルの場合は熱した鍋・やかん等は誰かないでください。デスク・テーブル面の隅に物をのせたり、大きな力をかけたりしないでください。転倒し、ケガや破損の恐れがあります。上根部がある場合、上段に問い物、重たい物を置かないでください。また片寄った荷重をかけないでください。落下する危険があります。物をのせたまま移動させないでください。本体の上の物が落ち着ると危険です。各部の組立がきっちりなされていることを確かめてご使用ください。また折りたたみ式のものはロックがきっちりされていることを確認してご使用ください。不十分な組立・ロックで、使用中製品が破損・転倒し、ケガや周りの物の破損の恐れがあります。コンセント付きの商品の場合、使用する家電製品の消費電力のワット(W)数合計が、コンセント上に表示されている消費電力のワット(W)数以下であることを確認してください。コンセントの使用限度を超えた状態でご使用になると、火災・加熱の原因になります。ガラス付商品の場合、ガラス面に乗ったり、衝撃を加えないでください。ガラスが割れてケガをする恐れがあります。熱い物や水に濡れた物、底のザラグラした物を天板面に直接置かないでください。変色やキズ、カビ、サビ等の原因になります。ときどき脚(キャスターを含む)やネジ、金具類のゆるみやグラツキを点検してください。ケガや破損の恐れがあります。折りたたみ式商品の場合、折りたたむ眼に手・指をはさまないように注意してください。金属部は防サビ加工をしていますが、屋外・多道の吊で使用すると錬びる恐れがあります。ガスコロコ等調理器具を本体の上において使用する場合、転倒等で使用のないよう十分注意してください。使用中、放熱により、商品の変色・変形の可能性のある場合はすでに使用中止してください。また、折りたたみ式商品ではガスコロコ等調理器具の使用はお止めください。天板上に水気の物をこぼしたらすばやく拭き取ってください。変形や変色の原因になります。キャスター付商品の場合、昼やフローリング等が場つく場合がありますので、敵物等でキズが付かない様に床面を保護してください。設置の時、ロック付キャスターのものは必ずロックし、移動時は解除して使用してください。

注意

2、家具の置き方

警告	ストーブなどの火気の近くに設置ないでください。本体や収納物の加給、火災の原因になります。床面の平なな場所に水平になるように設置してください。軽倒や商品の変形の原因になります。
注意	直射日光が当たる場所や高温多湿の場所などでは、使用しないでください。商品の変形、変色、カビ等の原因になります。床面がフローリングや昼などの場合はカーペット類を使用して床面の保護を行ってください。

3、保守·点検

注意	ポルト・ネジ類は、その取付が確実かどうか、時々点検してください。
	本体のお手入れは、乾いた柔らかい布で拭いてください。著しい汚れを落とす場合は、薄めた中性洗剤を使用してください。アルコールや磨き粉等は使用しないでください。
	天災等の不可抵抗力やお客様のお良いの不注意、不当な修理・改造による故障、破損等は保証致しかねます。
	廃棄にあたっては住居地域の処理法に基づいてください。

DESK·TABLE

① 無断複製・転載禁止 04'07

本商品をお買い上げのお客様へ

この度は本商品をお買い上げいただきまして、ありがとうございます。以下の点にご注意の上、お組み立てください。

調節レバー本体

付属のナット

付属のノブ

本商品の調節レバーは調節レバー本体、付属のナット、付属のノブの3点からなります。 お組み立ての際は、ナットの反対側からノブを差し込んでください。

調節レバー付属のノブはナットの反対側から差し込んでください。

付属のナット

付属のノブ

※商品によってはレバーの形状が異なる場合がございます。

※商品によっては「調整ノブ」「ストッパー」「中央ジョイント」「高さ調節レバー」など部品名称が異なる場合がございます。

本商品をお買い上げのお客様へ

この度は本商品をお買い上げいただきまして、ありがとうございます。以下の点にご注意の上、お組み立てください。

組立途中において、部品・部材を紛失されるケースがございます。そのため本商品におきましては、組立を始める前に必ず部品・部材の点数を確認してください。

Technical line drawing of a mechanical component with threaded shaft and flange (no text or symbols)

キャスター

Line drawing of a wrench (no text or symbols)

キャスター用スパナ

特にキャスター用スパナは、キャスターと同封されていますのでご注意ください。

※商品によっては形状が上記のイラストとは異なる場合がございます。
