KORISNIČKI PRIRUČNIK WS049U1 HAIER

5 规格、装箱单、装瓶图

技术数据

型号	气瓶类型	防爆技术保护类型	总容量(t)	额定功率(W)	额定频率(HPa)	最大功率(W)	进压阀(℃)	实耗量	输出功率(kW·h)	电抗损耗(kW·h)	电流损耗(kW·h)	电压范围(R/24h)	电流损耗(R/24h)	重量(kg)	外形尺寸(宽×30)(mm)
WS048U1	SN NST	I	118	220	50	110	5-20	49	36	153	0.38	21	Y	37	497/585/820
WS033A	NST	I	118	220	50	100	>20	53	37	153	0.38	21	Y	33	497/585/820
X-118A(BD)	NST	I	118	220	50	100	5-20	53	37	153	0.38	21	Y	35	497/585/820
WS048U1	SN NST	I	198	220	50	135	>20	84	36	157	0.39	29	Y	51.5	497/585/1270
WS086A	NST	I	198	220	50	120	5-20	86	37	173	0.43	29	Y	47.5	497/585/1270
X-198A(BD)	NST	I	198	220	50	120	5-20	86	37	173	0.43	29	Y	47.5	497/585/1270

注：根据国家标准规定，气候类型为SNNST时，酒柜使用环境温度10-38℃；气候类型为NST时，酒柜使用环境温度为16-38℃。警告：如果器具在额定气候类型（环境温度范围）以外运行，则器具可能不能维持满意的间室温度。
- 技术数据中所标注的“噪声（声功率级）”是在国家标准GB/T8059规定的消声室内，环境温度为23℃，将面腔空散、关门后至少运行16h。在测柜达到规定的温度且运行稳定后进行测试。按照标准规定，按模拟检定角度量，在距离测柜前、左、右、上四个表面1米处的矩形六面体中设定六个噪声刻点，测量至少三个开停周期。在使用过程中，由于受速相装载通类数量、环境噪声、开关门、压缩机中开始等影响，实际噪声与标注值有差异是正常的。
技术数据中所标注的年耗电量是按照国家标准GB/T 8059要求的方法分别在32℃和16℃环境温度下，模拟用户使用时进行测试。所得一年电能消耗量（其中32℃环境下的耗电量按照173天、16℃环境下的耗电量按照192天计算）。
技术数据中所标注的标准耗电量是根据国家标准GB/T 8059要求的方法，分别在32℃和16℃环境温度下进行测试。酒精温度控制在12℃情况下，不开门、稳定运行24小时所测量的耗电量。
产品能耗等级及能耗标准请参照产品能耗标贴。在实际使用过程中，当环境温度过高、开关门频繁、以及一次性放入酒品过多时，会增加酒柜的热负荷，实际耗电量会高于标注值，是正常现象。
该系列产品执行企业标准：Q/0212BGC007
（注：本公司注重科技更新，参数更改后，恕不另行通知）

装箱单

盘号	铁网功率	小时钟	入站数	轮速	检修率	机械种类	产能
WS049U1	1	1	4	2	1	1	2
WS053A	1		3			1
JC-118A(BD)	1		3			1
WS084U1	1	1	6	2	1	1	2
WS086A	1		5			1
JC-198A(BD)	1		5			1

因不断研究改进，本公司保留冷柜各部件的变更权利，恕不另行通知，敬请谅解。

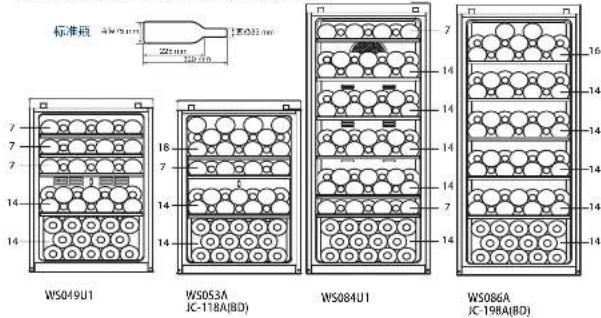

装瓶示意图及标准瓶图示

6 保修政策

海尔酒柜保修说明

感谢您使用海尔牌酒柜，我公司将按照《中华人民共和国消费者权益保护法》和国家技术监督局、财政局关于《部分商品修理更换退货责任规定》的有关规定。凭此保修证及发票为您提供下列服务：

1.整机免费包修一年

1. 主要零部件（包括压缩机、蒸发器、电磁阀、主控板、柜体、冷凝器、门体、温控器、过滤器、毛细管、风扇电机、化霜加热丝、制冰机总成、定时器）免买包修三年。

3.下列情况，不同免费服务范围，但可实行收费修复，终身服务：

[A] 不能出示保修证及发票

[B] 发票涂改

[C]意外因素和使用不当造成损坏：

[C] 空间因素和使用不当造成损坏；
[D] 未经我公司许可，自行整理达成的损坏；

[5] 超过三包在款期，价格每只可继续使用

[3]通过三包有效期，经修复仍可连续使用。

4.三包有效期自开发票之日起计算，扣除因修理占用和无零配件待修的时间。三包有效期内消费者凭发票及三包凭证办理修理、换货、退货。

5.产品自售出之日起7日内，发生性能故障，消费者可以选择退货、换货或修理。

6.产品自售出之日起15日内，发生性能故障，消费者可以选择换货或者修理。

1. “性能故障”，是指产品不符合安全、卫生需求、存在危机人身、财产安全的不合理危险；或者不具备产品应当具备的使用性能；或者不符合明示的质量状况。

用户须知

对于超过包修期的产品，海尔服务人员上门提供有偿服务，有偿费用（超包收费）包括修理人工费和零部件费。用户所有的费用以维修人员出示的海尔统一收费标准收费，并由服务人员开展发票，否则可拒绝交费。

有害物质含量表

产品中有害物质的名称及含量表

部件名称	有害物质						*上述说明书中的部件为不同型号产品的包含的未发部件的汇总。本产品是否包含该部件以产品的实际结构为准。*明症作未列明的其它部件或材料均不含有害物质。
	铅(Pb)	汞(Hg)	镍(Cd)	六价铬(Cr/VI)	多溴酸苯(PBB)	多溴二苯醚(PBDE)
铅壳、门扇、内胆门杆、门材	○	○	○	○	○	○
电极板、显示板、主控板	○	○	○	○	○	○
压缩机及组件	×	○	○	○	○	○
送变器、开关	×	○	×	○	○	○
照明开关、拾字灯	○	○	○	○	○	○
保温材料	○	○	○	○	○	○
制冷剂	○	○	○	○	○	○
制冷管件	○	○	○	○	○	○
风机	○	○	○	○	○	○
电磁线	×	○	○	○	○	○

Haier

酒柜

使用说明书

·使用前请仔细阅读本说明书

·本公司保留说明书解释权

准为物实以请观外品产

- 阅后请与发票一并妥善保存

·如遇产品技术或软件升级，恕不另行通知

·本产品只适合在中国大陆销售和使用

Black double-wire refrigerator with shelves of wine bottles and red wine spots (no visible text or labels)

WS049U1

WS053A

JC-118A(BD)

WS084U1

WS086A

JC-198A(BD)

合格证

Certificate of Quality

本产品按照相关标准生产，经检验合格，准予出厂。

青岛海尔特种电冰柜有限公司
地址：青岛经济技术开发区海尔工业园
网址：http://www.haier.com
服务电话：4006999999

版次:2020年第8版

专用号:0070515270

厂家代码:V54260

尊敬的海尔用户
奥谢您选择和使用海尔产品，我们承诺：您任何海尔产品需要安装或维修服务时，我们
将提供“1+5”或服务：
1. 服务一次收开。 5. 五项安全净值财务
(1) 安全调出服务：服务前为用户安全调出并报解生鉴别仪
(2) 违解辅导服务：向用户讲矿产品使用、保养常识，指导用户正确使用；
(3) 一品通检服务：不仅服务好本产品，对用户按其他海尔产品进行通检；
(4) 全程无机服务：向用户提供上门设计、送货、安装、零电清洗、送保、回收、以旧换
(5) 174
(3) 运动清理服务，服务允许的服务须清理干净。体应向尔直径、重心的服务，海尔友情感谢您！
产品的主要服务，因用户的交通环境、个性需求不同，如薪酬加材料费有特殊服务项目支付材料费，具体付给请参预服务工程所示的《业务收费指导价格标准手册》，请给予说明。如服务工作均不按行政法规或服务规范进行不到位，待修订由尔全国客运电话：
4006 999 999威登莱海尔自助服务专区评价，提请
海尔，期待的参与
如果您的产品有服务需求，欢迎体验海尔自助服务专区。
(1) 淘尔服务网址：http://service.haler.com；
(2) 海尔省旅游厅、扫名机器上的三主网、手机客户端下载APP (3) 经核公众号：华宝服务
如果您需要说明更多产品，请登录海尔网上商城：www.ehaier.com。

1 安全警告（使用前请先阅读）

凡带有该标志的内容，是必须禁止的行为，否则可能会造成产品的损坏或危及使用者的人身安全。

凡带有该标志的内容，是关系到产品的安全使用和使用者的人身安全，必须严格按要求操作，否则可能会造成产品的损坏。

凡带有该标志的内容，是使用者必须引起重视的部分，否则会因操作不当引起产品损伤或造成其它损失。

切勿损坏电源线

- 切勿以拉扯电源线的方法拔出酒柜的插头。

一定要握住插头，然后从插座中拔出。

- 切勿让箱体压住电源线或人为踩踏电源

线。

·搬运酒柜时。请小心谨慎，将电彩线捆扎

起来，切勿滚压电源线。

当电源线损坏时

·当电源线损坏或插头出现磨损时，切勿使

用。必须到厂家指定的维修点或由具有专

业资格的人员来更换

·如果电源线需要加长，加长线的截面面积

不得小于0.75mm

注意通风保护制冷设备

信息同用或在嵌入式结构中无阻碍物，保持

通讯通话。

除了制造商推荐的方式外，不得使用手机协议

备或其他方式加速除草过程

不得损坏制冷回路

除了制造商推荐使用的类型外，不得在备具

的食品贮藏室使用电器。

当有煤气等易燃气体泄漏时

请先关闭气体泄漏的阀门，然后打开门窗。

通风排气：切勿插拔通柜电源插头

小心冻伤

酒柜开始运行后，切勿用手触摸内胆表面，

尤其是手湿的时候，否则，皮肤可能会粘在

内胆表面上，造成

酒柜废弃不用时

请使酒柜远离火泡，以助意外。并且请将酒

柜门卸掉，以免儿童进入玩耍而发生意外。

并将酒柜送到指定处理地点进行处理。

本机使用交流220V/50Hz电源

如果电压波动范围较大（超过187V\~242V）。

有可能造成酒柜无法启动、温控器或压缩机

损毁，或者有异常噪声。这时候，需要加装

1000M以上的自动稳压器

使用三眼插座（接地）

- 在任何情况下，请保证所使用的插座连接

了接地线，并且切勿改造电源线和插头。

·电源线插头应保持与插座牢固接触，否则

可能导致火灾。

·道框安装就位后，指头应在容易报够到的

地方，以保证发生意外时可以及时拔下酒

柜插头。

在酒柜附近，切勿存放或使用汽油以及其它易燃物品，以免引起火灾。

酒柜内严禁放入易燃、易爆的危险品以及强腐蚀性的酸、碱等。切勿在酒柜储藏室内使用电器。

请注意看护儿童

·防止儿童进入酒柜内部玩耍。

防止儿童将手、脚等伸入酒柜机仓，后背等金属防护部件的各种冲孔、边缝处，以免对身体造成意外伤害。

注意防水

切勿用水喷淋、冲洗酒柜，也不要清酒柜放置在潮湿、容易掀到水的地方，更不能向酒柜内充水，以免影响酒柜的电气绝缘性能，甚至可能会导致触电、火灾等意外

严禁私自改造酒柜

严禁私自拆卸、改造酒柜，禁止人为损坏制冷管路。

·维像酒柜必须由具有专业资格的人员来进行。

以下情况请拔下电源插头

清洁及维修酒柜前，或者当酒柜出现故障或停电时，请拔下酒柜的电源指头，至少保持间隔5分钟，才能再次接通电源，以防因连续启动而损坏压缩机。

本器具用于家用和类似用途,如：

·商店、办公室或其它工作场合的厨房区域； ·农场以及宾馆、汽车饭店和非住业环境的旅客； ·家庭旅馆型环境； ·餐饮业和类似的非零售业应用。

本产品按照国家标准的规定，只适用于储藏葡萄酒，不能用于其它用途，如储存活物、鲜花、药品、疫苗、化学试剂、血液制品和生物制品等。

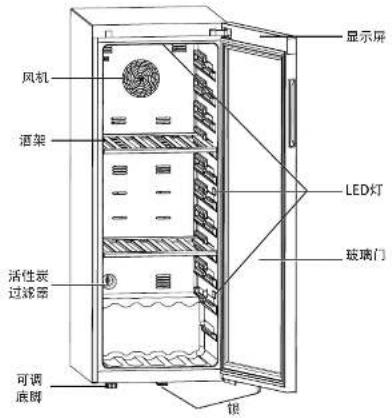

各部件说明

酒柜各部分构件名称

显示屏 风机 酒架 LED灯 玻璃门 活性炭 过滤器 可调 底脚 锁

图示以WS084U1为例

调控运行

产品外形尺寸示意图：（单位：mm）

型号	abc
WS049U1	630	1047	1033	495
WS053A	630	1047	1033	495
JC-118A(BD)	630	1047	1033	495
WS084U1	630	1047	1033	495
WS086A	630	1047	1033	495
JC-198A(BD)	630	1047	1033	495

注：各系列型号产品的尺寸见技术数据。

深 宽 框 d c a a

因使用状态和环境不同，您所使用的酒柜柜内温度可能与以上数据不完全相符。
- 设定温度值控制箱内平均温度，因此显示温度与箱内实际温度有一定误差是正常的。

温馨提示：

酒柜中使用的Wi-Fi设备包含型号核准代码（分别）为：CMIIT ID：2014DJ0563、2015DP6120(M)、2017DP5606、2017DP3299、2018DP7102的无线电发射模块。

主要功能介绍

酒柜显示板温度显示范围为 5^ 20^ ；酒柜默认储藏温度设置值为 12^ ，为更好地使用产品，请在初次使用时自行设定储藏温度。

a.温度调节：在锁屏状态下，长按“”按键3秒，显示屏解锁，在解锁状态下，按“+”或“-”按键，显示屏温度数字闪烁，继续按“+”或“-”进行温度设置，设置完成后，温度数值闪烁3次后，显示屏默认当前设置档位，并退出闪烁状态。

b. 模式调节：在解银状态下，按 ~ 按钮进行模式调节，起泡酒范围5-8℃，默认8℃，白葡萄酒范围9-12℃，默认12℃；红葡萄酒范围13-20℃，默认16℃；

c.照明按键：酒柜箱内设有LED灯，按下“Q”按键，开启照明灯。再按一下“Q”按键，关闭照明灯。(LED灯参数:12VDC，用户不得自行更换LED灯板部件。如果照明灯不亮，请联系售后服务中心，请专业人员更换)

d. ^ F/ ^ C转换功能：显示屏解锁状态下，按“6”按键，进行华氏度/摄氏度温度显示调节。（长按“8”按键3秒，显示数字为酒柜箱内湿度，湿度显示功能仅适用于WS049U1和WS084U1）

e.锁屏

锁屏状态下“”键图标亮，长按35后，显示屏解锁，“”熄灭。

f.温度断电记忆功能：酒柜在断电情况下，之前设置的温度会被记忆，重新通电后仍按断电前的设定温度工作。

g.电源按键：长按“①”键5秒钟，整机电源关闭；在关闭状态下，长按此按键5秒钟，整机电源开启，显示屏处于锁屏状态。此时超过30s不进行按键操作，显示屏变为屏保模式。在屏保模式下，点击显示屏任何按键，显示屏点亮，点亮状态为锁屏状态。

h.Wi-Fi配置（适用于WS084U1/WS049U1）

初次上电后或者其他状态下长按“○”3S，Wi-Fi开始自动配置模式。配置好后，后期断电再上电，Wi-Fi自动连接网络。

APP下载及安装：在APP市场搜索“海尔智家”，下载APP并安装（目前U+APP适配安卓4.0及以上、IOS8.0及以上系统）。安装后，请先注册，如果在户籍软件并海尔官网、卡萨帝官网或其它海尔产品中注册，请直接使用该手机号码和密码登录。登录后，按照指引进行绑定操作；若绑定失败，可返回重新进行绑定。

注意：因软件迭代，部分功能名称或页面会发生变化，请以实际下载版本为准。本产品因不断研究改进，保留说明书中内容变更权利，具体更改内容以网站和手机端为准。

报警及故障

当酒柜出现故障报警时，请及时联系售后服务部门。如短时间内不能排除报警或故障，请及时将酒柜内储载的物品另行存放，以免您的贵重物品发生损坏。

放置

请将电源插头插在220V单相三级交流电电源插座上。通电源后进行试运行，若一个小时有明显降温感觉，表示工作正常，然后将酒类装入柜内储藏。

酒柜需放置于平坦坚固的地面，如需垫高，亦需选择平稳、坚硬、不可燃的垫块，切勿将包装泡沫垫块用来垫高酒柜。

不要放在潮湿或易溅水的地方，溅得水及污物应及时用软布擦干净，以防止生锈及影响电气绝缘性能。

不要放置在太冷能够结冰的环境中，也不要放在雨中使用。

放置酒柜应该远离热源并避免太阳光直射，以免影响酒柜的工作性能。

箱体外侧发热，为正常现象。 应放置于通风良好的地方，酒柜周围包括后背应留有10cm以上的空间。

开机

1 清洁酒柜

使用前先对酒柜内部进行清洁，并检查排水管是否畅通。（详细说明请参阅[3.清洁与保养]、[清洁时]、[化霜时]）。

2 平稳放置30分钟

调节底部平衡底脚，使酒柜平稳放置、清洁完毕后，先不要接通电源，让酒柜静置30分钟以上再接通电源，以确保冷柜正常运转。

3 关闭酒柜门，插上电源线

接通电源后，酒柜开始工作。
如果酒柜长时间未工作，请检查电源插座和家中的电路是否正常。
若半小时后打开酒柜门，内部有明显降温感觉，表示酒柜工作正常。

为了更好的使用本产品，在产品初次使用时应首先进行系统设置。

酒类贮存指导

贮存酒类时，应在酒瓶之间保留一定的空隙，有利于冷气循环。
酒类放入酒柜前应密封起来，既可防止水分散失，又防止串味。
包装食品时只能采用适于冷藏的包装材料。材料必须无毒、无味、不透气、不透水。
在贮存酒类时，一定要追照生产厂家所注明的储存期限。（可在包装袋上注明储藏的日期，以免过期。）
带Wi-Fi功能的酒柜，用户在使用手机客户端调节酒柜运行状态时，调整前请仔细阅读提示信息，避免误操作导致酒柜内错痕的物品损伤。

3 清洁与保养

清洁时

清洁前请务必将电源插头拔掉。

清洁时请用软布或海绵，需清水或肥皂液（无腐蚀性的中性清洗剂均可）

请勿使用有机溶剂、碱性洗涤剂、沸水、洗衣粉或酸等清洁酒柜，请泡架为实木材质，遇水易受潮发霉。日常清洁时，请用干抹布擦拭，切勿用湿抹布擦拭；日常清洁时，请用干抹布擦拭，切勿用湿抹布擦拭；

清洁时严禁用水冲洗酒柜压缩机仓。清洁后用干布擦拭，以防生锈。

以下物品会

损伤酒柜表面

停止使用时

停电时

由于断电或其他故障引起酒柜内温度回升，会缩短酒类的贮存期限及降低其饮用品质。

长期停止使用

如果酒柜需要长期停止使用，应拔下电源插头，切断电源，按上述方法进行清洁，并晾干后封存。

一般情况下不要停用酒柜，以免影响酒柜使用寿命。拔下电源后，至少保持隔五分钟，才能再次接通电源。

搬运酒柜

拔下电源插头，切断电源。

取出酒柜内所有酒类及

其它物品。

豫运酒柜时，最大倾

斜角度不能超过45°

(与垂直方向之间

的夹角），以免造

成制冷系统故障，影响正常使用。

5 左右换门步骤

(仅适用于WS084U1和WS049U1)

Technical diagram showing exploded views of a mechanical assembly with numbered components and labeled parts

请准备好工具及说明书袋中附件，拔掉电源；建议两人以上进行操作；

1. 打开门，取下箱体前饰条，对应饰条上小盖由右侧取下安放到左侧缺口；

2. 拆开门体信号线，拆卸上铰链螺钉，数量2件（备用），取下门体；

3.取下门体后饰条，拆下上铰链罩、门体信号线；铰链装到另外一侧；

4.从门体处取下上铰链，将上铰链轴拧下，装至铰链另一侧；

5.箱体倾斜，小于45°，卸下底部下铰链(三个螺钉)和底脚，备用；

1. 下铰链固定凸轮、铰链轴卸下，将轴装在下铰链右侧圆孔上，从说明书保护袋取出凸轮，安装在下铰链轴上；

2. 将下铰链、底脚分别安装在箱体对应位置处；

3. 将门体安装在下铰链轴上，注意凸轮上涂抹润滑脂；取上铰链，插入门体，用螺钉固定到位；从将信号线固定在上铰链槽中间，说明书保护中取上铰链罩，扣在上铰链上

4. 将门体后饰条安装门体到位；将门体信号线对插好，磁控开关移至上梁线盒右侧安装槽内，扣好箱体前饰条。开关门确认，换门结束。

4 疑问解答

常见问题

噪声过大?	请调节底部平衡底时,保持酒柜平稳,放置不平稳运行时会产生噪声。请确认酒柜没有接触其他物体或墙壁。
酒柜内发出液体流动的声音?	这是制冷剂在制冷系统循环管路内流动的声音,属于正常现象,不必处理。
酒柜不工作?	确保酒柜插头与电源插座连接正常。电源插座通电。家中保险丝良好。压缩机有保护模式,运行间隔时间为5分钟。
箱壳、内胆角部为什么有轻微的条状凸起?	这是因为箱体内的系统管路与箱壳(内胆)紧密贴合,热胀冷缩现象导致,目的是保证散热、制冷效果好,酒柜工作效率高。
门体关不严、冷气泄漏?	产品使用一段时间后,因柜内温度较低,容易造成门封条变硬、变形,处理方法:1、用吹风机热风烘烤变形处或用热毛巾捂在变形处。2、门封条变软后关门压紧。
压缩机长时间保持运转?	如果在夏季环境温度较高,压缩机工作时间较长置于正常现象。如果酒柜内不够冷,请检查:酒柜门如果没关严或开门次数过多,请将门关严或减少开门次数。一次性放入饮品量不宜过多,同时食品之间也保留一定空隙。如果酒柜内温度达到冷冻所需温度,请检查温度设置,可设置在较大数字的档位。
酒柜运转时,发出“啪啪”的声音?	这是因为酒柜开始、停止使用的过程中,酒柜内的温度突然变化,各种材料由于热胀冷缩的不一致,而产生相互细微的移动引起的。酒柜开始、停止使用的过程中,启动缝电器、热保护器等电器部件动作引起的。
酒柜不能很好的制冷?	请调节档位。酒柜受到阳光直射或者附近有热源。酒柜内有热的饮品。酒柜内饮品播放过于拥挤,不利于冷气循环。酒柜门频繁地打开或者没有关好。
酒柜内有异味?	新买的酒柜内有发泡剂或塑料的气味,这是正常现象,后续会慢慢挥发。请及时检查柜内有无变质的饮品。有气味的饮品应用塑料袋严密包住。酒柜需定时清清。
酒柜门体上有凝露?	门是否开启太频繁或打开时间较长。柜内温度设定值是否调节的很低。外界环境温度高湿度大的季节易出现此现象,请用于抹布擦干即可。
灯不亮?	电源是否接通灯是否损坏产品是否处于休眠模式
