KORISNIČKI PRIRUČNIK HSU-18VFRA03T HAIER

Haier

เครื่องปรับอากาศแบบ วิตฒนั่ง

คุ่มือสำหรับผู้ใช้

สำหรับรุ่น

HSU-10/13/18/24VFRA03T

สารบัญ

การติดตั้งเครื่องปรับอากาศ ____ 1-4

ชิ้นส่วนและหนาทีการใช้งาน 5

การทำงาน 6-8

ข้อควรระวัง 9-10

การบำลุงรักษา 11-12

ข้อมลจำเพาะ ____ ปกหลัง

ก่อนใช้งานเครื่องปรับอากาศ กรุณาอ่าน และปฏิบัติตามคำแนะนำในคู่มือฉบับนี้

เครื่องปรับอากาศนี้ใช้น้ำยา才能够มเย็น R32

กรุณาเก็บดูมือฉบับนี้ไว้ในตําแหน่งที่สามารถค้นห้าได้ง่ายเมื่อต้องการใช้งาน

คำเตือน :

■ อย่าใช้วิธีการที่จะเร่งกระบวนการละลายน้ำแข็งหรือการทำความสะอาดอื่น นอกเหนือจากที่แนะน่าโดยผู้ผลิต
■ เครื่องปรับอากาศต้องติดตั้งไว้ในห้องโดยต้องไม่อยู่ใกล้กับแหล่งกำหนดไฟฟ้า (เช่นเตาแก้ส, เครื่องทำความร้อน)
■ ห้ามเจาะหรือทำให้เกิดประกายไฟ
■ โปรดทราบว่าสารทำความเย็นของเครื่องปรับอากาศเป็นสารที่ไม่มกล่น
■เครื่องปรับอากาศจะต้องติดตั้งไว้ในห้องที่มีพื้นที่อย่างน้อยขนาด 3 ตารางเมตร
■ หากสายไฟได้รับความเสียหายจะต้องถูกช่อมแซมโดยผู้ผลิต หรือตัวแทน หรือช่างผู้ชํานาญการเพื่อหลักเลี่ยงอันตราย
■ เครื่องปรับอากาศนี้สามารถใช้งานไต้โดยเด็กที่มีอายุตั้งแต่ 8 ปีชึ้นไปและบุคคลที่บกพร่องทางด้านร่างกายหรือจิตใจหรือขาดประสบการณ์และความรู้ ยกเว้นว่าพวกเข้าได้รับการแนะนําและสอนการใช้เครื่องปรับอากาศเพื่อความปลอดภัยและเข้าใจถึงอันตรายที่เกี่ยวข้อง
■ วิธีการเดินสายไฟต้องได้มาตรฐานและต้องมีการต่อการเดิน
■ การเชื่อมต่อสายไฟไม่ควรใช้สายขนาดน้อยกว่า 3 มิลลิเมตร
■ ตรวจสอบจนมั่นใจว่าสายไฟและปลักไม่ชํารุด ถ้าหากชํารุดให้เปลี่ยนใหม่โดยช่างไฟ
■เสียบสายดินแยกต่างหากสำหรับการจ่ายไฟซึ่งทำให้ง่ายในการเข้าถึงหลังจากการติดตั้ง เครื่องปรับอากาศจะต้องต่อสายดิน
■ ต้องติดตั้งเบรกเกอร์เพื่อบ้องกันไฟฟ้าลัดวงจร
อย่าใช้สารทำความเย็นอื่นนอกเหนือจาก Billion cubic feet (R32) เท่านั้นเมื่อติดตั้งย้าย หรือช่อมแซม การใช้สารทำความเย็นอื่น ๆ ที่อาจก่อให้เกิดปัญหาหรือความเสียหายต่อระบบทำความเย็นเครื่องปรับอากาศ

การติดตั้งเครื่องปรับอากาศ

• กรุณาอ่านรายละเอียดคูมือการติดตั้ง กอนการติดตั้งเครื่องปรับอากาศ
• หากมีขอสงสัยกรุณาติดต่อศูนย์บริการหลังการขาย

เครื่องมือที่ใช้ติดตั้ง

1. ไขดวงแบบแลก
2. เล็อย
3. สถานไฟฟ้า,ดอกเจาะ
4. ประแจ (ขนาด 17,19,26 mm)

5.ประแจทอร์ก(ขนาด 17, 19,26 mm)
6.เครื่องตัดท่อ
7.เครื่องแพลร์ปากท่อ
8. มีด

1. เกจแมนิโพลน์
2. เครื่องเช็คแก่สร่ว
3. เทปวัด

12.ส่วน

แผนผังการติดตั้งเครื่องปรับอากาศภายในและภายนอกอาคาร

อุปกรณ์ที่บรรจุมา

No.	อุปกรณ์ที่บรรจุมา	จํานวน
1	รีโมท คอนโทรล	1
2		2
3		1
4		4

ชิ้นส่วนอุปกรณ์เสริมสำหรับท่อ (ต้องจัดหาเอง)

จุดที่	ชื่อของชิ้นส่วน
A	เทปพันท่อน้ํายา
C	ข้อรัตยีตห่อ
D	สายไฟเซ็อมต่อ
E	ท่อน้ําทิ้ง
F	จนวนกันความร้อน
G	ปลอกสvmห่อ

แนวทางการต่อทอ ต้านชายหลัง ต้านชายหลัง ต้านชาย ด้านลาง

- เมื่อตองการตอบอน้ํายาที่ยาวกว่า 7.5 m จะต้องเพิ่มน้ํายาแอร์ 20 g/m ตามรายละเอียดด้านลาง

รายละเอียด	สำหรับ รุน 10K 13K
ความยาวทอ	7.5m	10m	15m
น้ํายาแอร์ที่เพิ่ม	No need	50g	150g

รายละเอียด	สำหรับ รุ่น 18K 24K
ความยาวทอ	7.5m	10m	25m
น้ํายาแอร์ที่เพิ่ม	No need	50g	350g

G 10 cm 20 cm 15 cm 60 cm 80 cm 200 cm

※ จากจุดⒶถึง © จะมีชื่อตามตารางด้านบน

※ ระยะห่างของเครื่องภายในและพื้นห้องต้องไม่น้อยกว่า 2 m

L1 L2 25 mm

L3 L4 L5

ระยะการติดการติดตั้ง หน่วยภายนอก (mm)

	L1	L2	L3	L4	L5
HSU-10/13VFRA03T	780	540	500	245	256
HSU-18VFRA03T	800	553	510	275	313
HSU-24VFRA03T	890	697	628	358	369

ขนาดหนาตัดทอ

• ในการติดตั้งทอแกสและท่อของเหลว ควรจะติดตั้งขณะที่อุณหภูมิของทอด่าอยู่
• ควรเปลี่ยนอุปกรณ์หรือท่อให้ใกล้เคียง กับอุปกรณ์หรือทอีติดตั้งอยู่เติม

รายละเอียด	HSU-10/13VFRA03T	HSU-18/24VFRA03T
ทอของเหลว( )	6.35mm(1/4")	6.35mm(1/4")
ทอแกส ( )	9.52mm(3/8")	12.7mm(1/2")

การติดตั้งเครื่องภายใน

1. การติดตั้งแผ่นติดตั้งและเจาะรูที่ผนังห้อง

เริ่มจากการติดตั้งแผ่นติดตั้ง

1. หาตําแหน่งที่จะติดตั้งแผ่นติดตั้งให้แข็งแรง วัดระดับที่จะติดตั้งที่ผนังแลวย์ศสกรุนนั่งตําแหน่ง
   2.วัดแผ่นติดตั้งให้ไดระดับแล้วขันสกรุทุกตัวให้แน่น
   3.วัดและหาตําแหน่งการเจาะรูเขamenังโดยอ่างอิงระยะจากรูปดานลาง

B=Φ60mm A=108mm 30mm 1ISU-24VFRA03T

B=Φ60mm 34mm 130mm

HSU-10/13VFRA03T

HSU-18VFRA03T B=Φ60mm A=127mm 30mm

1

Technical diagram of an electronic component with labeled parts and two circular insets showing internal structure.

2.เจาะรูเข้าผนังและใส่ปลอกหุ้มท่อเข้าไป

• เจะาะรูเข้าผนังให้มีขนาดเส้นผ่านศุนย์กลาง 60mmโดยให้เจาะดานนอกต่ำกราดานใน หองเล็กน้อย
• ใส่ปลอกสvmท่อและยึดให้เรียบร้อย

ต้านใน รู้เข้าผนัง 60mm ด้านนอก ความหนาของผนัง

(แสดงหน้าตัดการเจาะรูเข่าผนัง) © ปลอกสvmท่อ

การติดตั้งและการเดินสายไฟ

ต่อสายไฟเข้าเครื่องภายในและเครองภายนอก

ถอดฝากรอบสายไฟออก

- ถอด事先ครอบสายไฟออกจากเครื่องภายใน โดยใช้ไขดวงแลกขันสกรูออก

ต่อสายไฟหลังจากการติดตั้งเครื่องภายใน

1. ต่อสายไฟจากภายนอกหองเข้าทอผ่านรูเขาผนั้งเข้ามาภายน์ในหอง
2. ดังสายไฟเข้ามาต่อกับเครื่องภาย ในตามจุดที่ติดตั้งไว

ก่อนการต่อสายเข้าเครื่องต้องให้นำใจว่า

• สายไฟที่ร้อยสายด้านหลังไม่ยืนออกมาดานหน้า
• สกรุทียดับนสะพานไฟต้องไม่ยืนออกมากด้านนอก
• ต้องแน่วาสายไดต่อเขาในทอไหรียบร้อย
  หลังจากต่อสายไฟแล้วให้ปิดฝากรอบสายไฟให้นแน่น

Note เมื่อต่อสายไฟตองแน่ใจว่าตัวเลขบนสะพานไฟของเครื่องภายในและเครื่องภายนอกต้องตรงกัน ไมเซนนั้น เครื่องจะไม่สามารถทำงานได้ และอาจเกิดความเสียหายกับเครื่องได้

1. หากสายไฟได้รับความเสียหาย ต้องเปลี่ยนโดยศูนย์บริการหรือช่างที่มีความรู้ความสามารถเท่านั่น โดยชนิดของสายไฟที่ใช้คือ H05RN-F หรือ H07RN-F ขนาดไม่ต่ำกว่า 1.5 mm²
2. ถ้าฟิวส์ที่แผวงจรขาด ให้เปลี่ยนโดยใช้ฟิวส์ขนาด T 3.15A/250V
3. ควรเลือกใชสายไฟฟ้าไดมาตรฐาน
   4.หลังจากติดตั้งควรเลือกทำแน่งติดปลักไฟไหง่ายต่อการใช้งาน
4. ควรเลือกใช้สะพานตัดไฟให้เหมาะสมกับกำลังไฟฟ้าที่ให้ และขนาดของสายไฟไม่นอยกว่า 3 mm
   6.ต้องติดตั้งเครื่อไม่ซตามกฎหมายการเดินสายของการไฟฟ้า
   7.ควรต่อสายไฟเข้ากับเบรคเกอร์
   8.ควรติดตั้งเครื่องภายใน สง 2.5 เมตร

Power cable -mod 10: ≥3G1.0mm² -mod 13-18: ≥3G1.5mm² -mod 24: ≥3G2.5mm² -mod 10: ≥4G1.0mm² -mod 13-18: ≥4G1.5mm² -mod 24: ≥4G2.5mm² Indoor unit Outdoor unit

HSU-10/13/18/24VFRA03T

การติดตั้งเครื่องภายนอก

5 การทำสูญญาภาศ

Step 1

ตอดฝ่าครอบวลว์ 2 ทางและวลว์ 3 ทาง หลังจากนั้นเชื่อมต่อสายดานแรงต้นต่ําของเทจแมนโพลด์เข้าวลว์ 3 ทาง เปิดวางว์และเชื่อมต่อสายกลางของเทจแมนโพลด์

กับเครื่องทำสูญญาภาศ

วิธี 2 ทาง ทุกซ์มูลค วิธี 3 ทาง ทุกซ์มูลค หะแม่นิฟล์ (ลําหรับ R32) เครื่องทําสูญญาภาศ (ลําหรับ R32) อับเกจแม่นิฟล์ (ลําหรับ R32)

Step 2

เปิดวาล์ความต้นたี่ที่เจ Cameroonไฟลด์และเปิดเครื่องทำสูญญาภาศ

Step 3

ทำสูญญาศาสประมาณ 15 นาที่ เล้วอานเกจให้มีความต้นประมาณ -0.1 MPA (-76 Cm Hg) ทั้งไว้ 1-2 นาที่และเช็คค่าอีกครั้ง หากค่าเปลี่ยนให้ได้ออากาศออก

และทำตามข้อ 3 อิกครั้ง

Step 4

เปิดวาล์ว 2 ทาง โดยหมุนออก 90 องศา นาน 6 วินาที่แล้วปิดวาล์ว 2 ทาง

Step 5

ตรวจสอบรอยร่วมีรอยรัวหรือไม่

ในกรณีที่มีแก้สร่วงให้ตรวจสอบข้อต่อต่างๆแล้วขันให้แน่นหากรอยร่วงหาย

forecasts Step 6

ถ้าไม่สามารถแก้ไขรอยร่วงได้ ให้ตูดสารทำความเย็นกลับและตรวจสอบขอต่อ และทำสัญญาภาศและทำตามขั้นตอนเดิมซีกครั้ง

Step 6

เปิดวาล์ว 2 ทางและ 3 ทางจนสุด

Step 7

เพื่อป้องกันสารทำความเย็นรั่วควรปิด事先ครอบวาล์ไว้สนิทและข้นด้วยประเจทอร์ก

อีกครั้ง

Step 8

หลังจากติดตั้งแล้วตรวจสอบการร่วงของสารทำความเย็นอีกครั้ง

ขอควรระวัง

• ถ้าสารทำความเย็นร่วงจะต้องดูดสารทำความเย็นออกให้หมดแล้วทำ สุญญาภาศอีกครั้งหลังจากนั้นให้เติมสารทำความเย็นตามปริมาณที่ระบุไ ที่เครื่องปรับอากาศ
• โปรดใชเครื่องมือสำหรับสารทำความเย็น R32 เพาะความต้นของสารทำความเย็นจะสูงกว่าทั่วไป ทำให้อาจได้รับอันตรายใด

การติดตั้งเครื่องภายนอก

1การติดตั้งแหล่งจ่ายไฟ

• แหล่งจ่ายไฟจะต้องใช้เฉพาะเครื่องปรับกาศเท่านั้น (มากกว่า 10 A)
• ในกรณีที่ติดตั้งบริเวณที่มีความชั้นจะต้องต่อสายดินที่สะพานไฟด้วย
• ในการติดตั้งควรติดตั้งสะพานไฟทุกครั้ง

2 การติดและแต่งปลายท่อ

• ในการตัดทอจะต้องใช้เครื่องมือสำหรับตัดปลายทอเท่านั้น
• หลังจากตัดแล้ว instabแต่งปลายทอที่ตัดและบานปลายทอตามขนาดหนาตัดทอ

เรื่องมีขนาดที่ R32		เรื่องมีขนาดที่ต่อไป
		แบบกําดมู	แบบกําดมู
A	0~0.5mm	1.0~1.5mm	1.5~2.0mm

2. แต่งปลายท่อห่ตัด 4. ลายปลายท่อ

ถูกต้อง	ไม่ถูกต้อง
	เสียง ชอบเสียหาย ชอบเป็นชอบ ชอบไม่เต็ม ชอบกินออกมา

3การต่อท่อน้ำทิ้ง

• ติดตั้งทอน้ำทิ่งไหลาดเอียงลงและติดผนัง
• ไมควรติดตั้งทอนำทิ่งตามรูปดานลาง

ทอธีสูง

ปลายทอถูกปิด

ท่อเป็นคลื่น

ระยะหางปลายทอ กับพื้นน้อยไป

ต่อของกรุง ระบายน้ำทิ่ง

• ทดลองเทนําลงภาดน้ำทั้งที่เครื่องภายใน เพื่อยืนยันว่าสามารถระบายน้ำทั้งได้ดี
• ในกรณีที่ติดตั้งトンำทิ่งภายในหอง จะตองหุมทอดวยวัสดุกันความรอน

■ตรวจสอบการติดตั้งและทดลองการทำงาน

โปรดอธิบายการทำงานที่ลูกต้องแก่ผู้ใช้งาน

ตรวจสอบการทำงาน

เช็ค √ ในช่อง□ต่อไปนี้

มีรอยรั่วตามรอยต่อหรือไม่
□ ท่อน้ำยากันความร้อนได้หรือไม่
ต่อสายไฟเข้าสะพานไฟที่เครื่องภายนอกและเครื่องภายในหรือไม่
สายไฟต่อจากสะพานไฟระหว่างเครื่องภายนอกกับเครื่องภายในหรือไม่
ท่อน้ำทิ้งระบายน้ำดีหรือไม่
เครื่องภายในติดตั้งปลอดภัยหรือไม่
□ แรงดันไฟฟ้าที่จ่ายให้กับเครื่องถูกต้องหรือไม่
□ เมื่อเครื่องทำงาน มีเสียงดังหรือไม่
เครื่องทำความเย็นหรือทำความร้อนได้หรือไม่
□ เมื่อเครื่องทำงานอุณหภูมิของห้องเป็นไปตามค่าที่ตั้งไว้หรือไม่

ชิ้นส่วนและหน้าที่การใช้งาน

เครื่องภายใน

แผ่นกรองอากาศด้านใน ผาปิด ทางลมเข้า หัวต บานสวิงแนวนอน (ใช้โมตคอนโทรล ปรับทิศทางลมขินหรือลง) หน้าจอแสดงผล บานสวิงแนวนตั้ง ทางลมออก (สำหรับปรับทิศทางลม ป่าทางช้ายขวา) สวิทช์อุกเฉิน

หน้าจอแสดงผล

① สัญญาณรับตอบสนอง

② หน้าจอแสดงอุณหภูมิ

① ② 88 ③

③ไฟแสดงใหมดการทำงาน

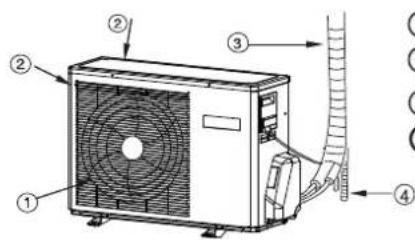

เครื่องภายนอก

Technical diagram of an air conditioning unit with numbered components and labeled parts

①ทางอากาศออก
②ทางอากาศเขา
③ ท่อและสายไฟฟ้า
④ทอระบายำทิง

การใช้งานฟังก์ชั่น Self -cleaning

-คําอธิบายฟังก์ชั่น : พังก์ชั่นนี้ออกแบบมาเพื่อทำความสะอาด Evaporator -การเข้า-ออกฟังก์ชั่น : กตปุ่ม Self-cleaning ที่รีโมงทคอนโทรล จะแสดง CL ที่หน้าจอแสดงผล ระบบจะทำงาน20-30นาที เมื่อ Self-cleaning พังก์ชั่นทํางานเสร็จสิ้น ตัวเครื่องจะมีเสียง สัญญาณตัง 2 ครั้ง จากนั้นระบบจะออกจากฟังก์ชั่น Self-cleaning โดยอัตโนมัติ และกลับสู่พังก์ชั่นปกติ ขณะ Self-cleaning ทํางาน หากตกปุ่ม Self-cleaning ทําจะไม่มีผลใดฯ และจะไม่อออกจากฟังก์ชั่น หากด้องการออกจากฟังก์ชั่นขณะ Self-cleaning ทํางานอยู่ ให้กดปุ่มปิดเครื่องหรือกดปุ่มเปลี่ยน ไปเป็นฟังก์ชั่นอื่น

ข้อควรทราบ

1.ฟังก์ชั้น HOME/Timer/Sleepไม่สามารถใช้งานได้ขณะ Self -cleaning
2.เมื่อเข้าสู่ Self-cleaning แรงสมของ Indoor จะเบาลงหรือไม่เป่าลม อาจจะมีสมเย็นเป่าออกมา
3. ก่อน-หลังและขณะ Self-cleaning จะมีเสียงของการขยายและหดตัว เป็นเสียงการทำงานปกติ
4.เวลาแสดง CLของรีโมทและตัวเครื่องอาจไม่ตรงกัน
5.เมื่ออุผเหภูมิภายในอกต่ํากว่า 0 องศา หน้าจอแสดงผลจะขึ้น F25 เพื่อบ้องกันระบบ ให้ปิดเครื่องแล้วรอบประมาณ 10 วินาที่จึงค่อยเปิดเครื่องใหม่

1. เงื่อนไขที่เหมาะสมาหรับการเลือกใช้ฟังก์ชั่น Self-cleaning คือ อุณหภูมิภายใน 15-27 องศาเซลเซียส ความชั้น 35-60% อุณหภูมิภายในอก 30-40 องศาเซลเซียส (Cooling season) อุณหภูมิภายในอก <10 องศาเซลเซียส (Heating season)
2. อากาศแห้งเกินไป(ความชั้น <20%) และอากาศความชั้น >70 % เป็นช่วงที่ไม่เหมาะสมที่จะใช้ฟังก์ชั่น Self-cleaning

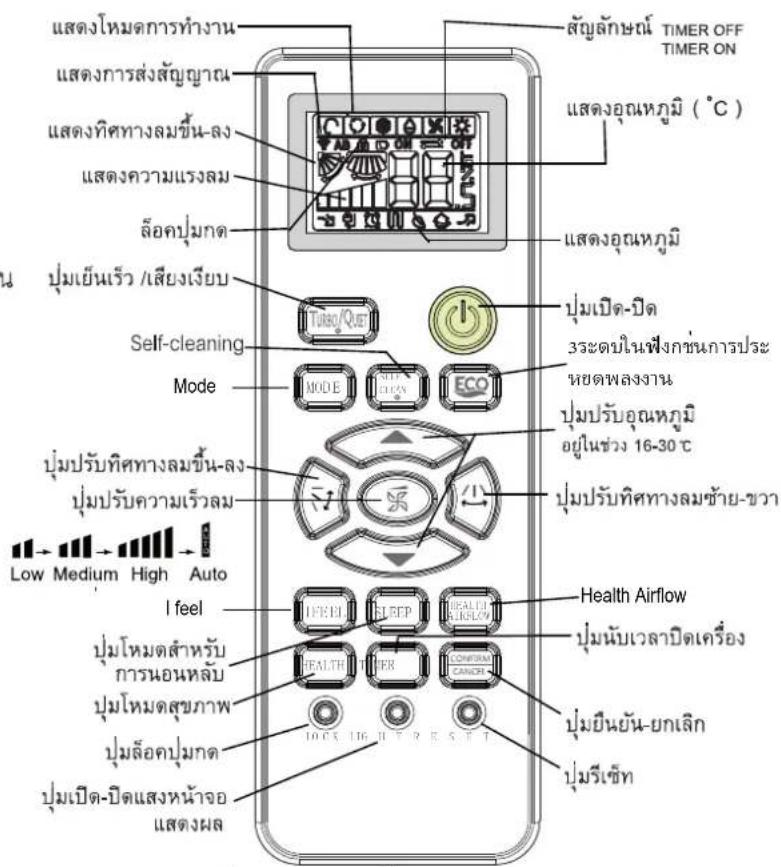

รีโมทคอนโทรล

แสดงโหมดการทํางาน แสดงการส่งสัญญาณ แสดงทิศทางลมขึ้น-ลง แสดงความแรงลม ล้อคปุ่มกต ปุ่มเย็นเร็ว /เสียงเจียบ Self-cleaning Mode PUBO/OUT MODE ECO PUBMปรับทิศทางลมขึ้น-ลง PUBMปรับความเร็วลม Low Medium High Auto I feel ปุ่มโหมดสําหรับการนอนหลับ ปุ่มโหมดสุขภาพ ปุ่มล้อคปุ่มกต ปุ่มเปิด-ปิดแสงหน้าจอ แสดงผล สัญลักษณ์ TIMER OFF TIMER ON แสดงอุณหภูมิ (°C) ปุ่มเปิด-ปิด ระดดบในฟังกช่นการประ หยดพลางาน ปุ่มปรับอุณหภูมิ อยู่ในช่วง 16-30 °C ปุ่มปรับทิศทางลมช้าย-ขวา Health Airflow ปุ่มนับเวลาบิดเครื่อง BEATH THER CONFORMA CANCER 10°C LIG II E S E T ปุ่มยืนยัน-ยกเลิก ปุ่มรีเข็ท

การใส่แบตเตอรี่

Diagram of a battery pack with labeled components and directional arrows indicating movement or force

1 ถอดฝ่าครอบแบตเตอรี่ออก
2เปลี่ยนแบตเตอร์ใช้แนบตเตอร์R-03 2 กอนใสแบตเตอร์ใหญกตองตาม ชั่ว +/-
3 ใส่ผาครอบกลับที่เติม

หมายเหตุ:

ระยะหางของรีโมทและช่องรับสัญญาณควรหางกันไมเกิน 7 เมตร โดยไม่มีสิ่งก็ดขวาง หากติดตั้งหลอดไฟฟลูออเรสเซนต์ หรือ โทรศัพท์ไรสายอาจมีผลต่อการรับ-ส่งสัญญาณจึงต้องลดระยะห่างระหว่างรีโมทกับเครื่องปรับอากาศ เมื่อหน้าจอแสดงผลไม่ชัดเจนแสดงว่าแบตเตอร์อ่อน ควรเปลี่ยนแบตเตอรี่ ถ้ารีโมทไม่ทำงาน ให้ทอดแบตเตอร์ออกทั้งไว้สักครูแล้วใส่ไหม่อีกรคั้ง

ขอสังเกต:

เมื่อไม่ได้ใช้งานเป็นเวลานานให้ถอดแบตเตอรี่ออกเพื่อให้อายุการใช้งานนานชิ้นเมื่อใช้งานอีกครั้งให้ตั้งโปรแกรมใหม่หารกีโมท ทำงานผิดปกติให้ชูปกรณ์ปลายแหลมกดบุ่ม RESET

เปิด/ปิดเครื่อง

1.โท มดการทำงาน

โหมดการ ห่างน	รีโมท คอลโทรล	หน้าจอ แสดงผล	หมายเหตุ.
AUTO	(0234)	(1948)	เมื่อเค ร้องปรับอากาศทางานโหมด AUTO ซึ่งจะ ปรับอุณหภูมิจัดโนมัติและปรับแรงลมจัดโนมัติ
COOL		(7943)	ปรับอุณหภูมิตามที่ได้ตั้งค่าไว้
DRY	(7694)	(7740)	เมื่อทํางานโหมด DRY เครื่องจะปรับอุณหภูมิต่ํากา ตําที่ตั้งไว้ 2^ เครื่องจะทํางานเป็นด้วยแรงลมต่ํา
FAN	(7W44)		ในการทํางานโหมดFANแต่ รองจะไม่ทําความเย็น ไม่สามารถตั้งอุณหภูมิ และไม่สามารถใช้งานโหมด ตั้งเวลา นอนฟลับได้

2. ฟังกชั้น FAN

การกด FAN SPEED แต่ละครั้งค่าจะเปลี่ยนตั้งนี้

รีโมท คอลโทรล :

3. ตั้งอุณหภูมิ

กตบุ่ม ▲/▼ ▲ะเพิ่มอุณหภูมิครั้งละ 1 °C หากกดค้างจะเพิ่มอุณหภูมิ ▼จะลดอุณหภูมิครั้งละ 1 °C หากกดค้างจะลดอุณหภูมิ แบบเร็ว

การปรับทิศทางลม

ปรับทิศทางลมขึ้นและลง

COOL/DRY: → ↗ → ↘ → ↘ → ↗ → ↗

AUTO: → ↗→ ↘→ ↘→ ↗→ ↗

ปรับทิศทางช้ายและขวา (มีเฉพาะในรุ่น18,000 และ 24,000 ปีที่ยู)

คำเตือน :

• เมื่ออากาศมีความชั้นสูงอาจเกิดหยดน้ําที่บ้านสวิงถ้าปรับบานสวิงไปในทิศทางเดี่ยวกันทั้งหมด
• ไม่ควรปรับบานสวิงแนวราบให้ตําลง เพราะเมื่อทำงานเป็นเวลานานอาจเกิดหยดน้ำขึ้นได้
• ในโหมด COOL ลมเย็นที่ปรับทิศทางอยู่ตลอดเวลาจะทำให้ออากาศไหลเวียนได้ดื่ย่งชั้น

ระบบฉุกเฉินและการตรวจสอบ

ระบบฉกเฉิน :

• ใช้ระบบนี้เมื่อรี่โมทคอลโทรลเสียหรือสูญหาย
• เมื่อกดสวิทซ์จะได้ยินเสียง “ปีบ” 1 ครั้ง เครื่องจะเริ่มทำงาน
• ระบบเลือกโหมดการทำงานอัตโนมัติให้เหมาะสม กับอุณหภูมิสหง

อุณหภูมิทั้ง	รูปแบบการทํางาน	อุณหภูมิทั้งไว้	รูปแบบตั้งเวลา	ความเร็วพัตดม
สูงกว่า 23°C	COOLING	26°C	ไม่มี	อัดไนมัติ

(ทํางานสมเอ็นเท่าน้ํา)ออมหูภมิห้องตํากว่า 23 °C	รูปแบบการทํางาน	ออมหภมิหังไว้ทั่งไว้	รูปแบบตั้งเวลา	ความเร็วทั้ดอม
	FAN	26°C	[IMAGE]	อัตโนเมตี

- เครื่องจะไม่สามารถทำงานในโหมด DRY ได้

ระบบตรวจสอบ

ระบบตรวจสอบจะใช้วิทซ์เดียวกับสวิทซุกเฉิน

• ใช้การตรวจสอบเมื่ออุณหภูมิต่ำกว่า 16 °C เพื่อตรวจสอบว่าระบบทำงานปกติหรือไม่
• กดสวิทชดางไว้ 5 วินาที จะมีเสียง “ปืบ” 2 ครั้ง ปล่อยนิวออก ระบบทำความเย็นและ ความเร็วลมจะตั้งไว้ที่ สูงสุด
• หลังจากทำงาน 30 นาที่ เครื่องจะยกเลิก การทำงานอัตโนมัติ(เฉพาะรุ่น 24K)

การทำงานของระบบ Health airflow

1 กดปุ่ม Ⓧ เพื่อเริ่มทำงาน

การกำหนดการทำงานที่มอบความรู้สึกสบาย

2 ตั้งค่าฟังก์ชัน การไหลเวียนของอากาศ

กดปุ่มเลือก “Healthy Airflow” รีโมทคอนโทรลเลอร์ จะเปลี่ยนไปตามตัวอย่างด้านล่าง

ข้อสังเกต: ห้ามปรับบานพับด้วยมือโดยตรง

มิฉะนั้นตัวตะแกรงจะทำงานไม่ลูกต้อง

ถ้าหากตะเกรงทำงานไม่ลูกต้อง ให้หยุดรอสักครู่ หลังจากน้ำ เริ่มปรับอีกครั้งด้วยรีโมทคอนโทรล

ข้อควรทราบ:

1 หลังจากตั้งค่าฟังก์ชันการไหลเวียนของอากาศแล้ว ในส่วนตําแหน่งของตะแกรงจะลูกกำหนดเอาไร้ทันที่

2 ในการทำความเย็น, จะด็กว่าหากเลือกโหมด

ในการทำความเย็นและการดูดความชั้นโดยใช้เครื่องปรับอากาศเป็นระยะเวลานานภายใต้ความชี้ในอากาศสูงตัวไอน้ำคอนเดนเสทอาจจะเกิดขึ้นที่ตัวตะแกรง

ฟังก์ชั่นนอนหลับ (Sleep Mode)

กดปุ่ม SLEEP วีโมตคอนโทรล เพื่อใช้งานพังก์ชั่นนอนหลับ กดอีกครั้งเพื่อยกลเลิกพังก์ชั่น

Person sleeping in bed with soft lighting (no visible text or symbols)

การทำงาน

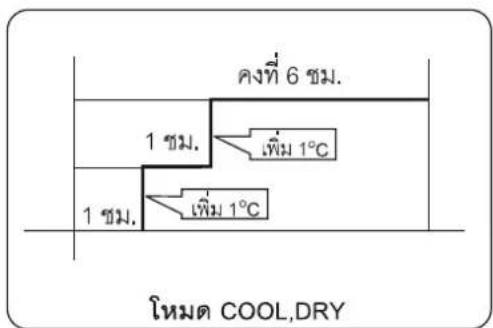

1. โหมด COOL,DRY

เมื่อทำงานได้ 1 ชั่วโมงอุณหภูมิห้องจะเพิ่มขึ้นจากที่ตั้งไว้ 1 °C หลังจากนั้นอีก1 ชั่วโมง อุณหภูมิจะเพิ่มขึ้นอีก 1 °C หลังจากนั้น อุณหภูมิจะคงที่ตลอด 6 ชั่วโมงและจะหยุดการทำงาน ภายใต้ การทำงานของระบบตั้งเวลาการนอนหลับอุณหภูมิจะสูงกว่าอุณหภูมิ ที่ตั้งไว้ทำใหญ่อากาศภายในหองไม่ต่ําเกินไป

คงที่ 6 ซม. 1 ซม. เฟิ่ม 1°C 1 ซม. เฟิ่ม 1°C โหมด COOL,DRY

2.โหมด AUTO

เครื่องปรับอากาศจะเลือกอุณหภูมิให้เหมาะสมโดยอัตโนมัติ

3. โหมด FAN

ไม่สามารถใช้งานในฟังก์ซึ่น SLEEP ได้

1. เมื่อการทำงานการตั้งเวลานอนหลับทำงานเกิน 8 ชั่วโมง จะไม่สามารถปรับเปลี่ยนค่าได้ หากต้องการตั้ง TIMER ให้ตั้งหลังการตั้งฟังก์ชั่นนอนหลับสบาย ไม่สามารถตั้งก่อนฟังก์ชั่นนอนหลับสบายได้ และถ้าคุณยกเลิกฟังก์ชั่นTIMER พังก์ชั่นนอนหลับสบายจะถูกยกเลิกอัตโนมัติ

ข้อแน Zenนําเมื่อไฟฟ้าชัดข้อง

กดปุ่ม Sleep 10 ครั้งภายใน 5 วินาที และเข้าพังก์ชั่นนี้หลังจาก ไตยืนเสียงตั้งชั้น 4 ครั้ง และกดปุ่ม Sleep 10 ครั้งภายใน 5 วินาที และเข้าพังก์ชั่นนี้หลังจากไตยืนเสียงตั้งชั้น 2 ครั้ง เพื่ออกจากพังก์ชั่น การทำงานนี้

พังก์ชั่นการทำงานเมื่อไฟฟ้าชัดข้องและติดอีกครั้ง

เมื่อเครื่องปรับอากาศทํางานในครั้งแรก คอมเพราะเซอร์จะทํางานหลังจากเวลาผ่านไปแล้วอย่างน้อย 3 นาทีหากไฟฟ้าชัดช้อง เมื่อไฟฟ้ากลับมาปกติ คอมเพราะเซอร์จะเร็มทํางานหลังจากเวลาผ่านไปแล้วประมาณ 3 นาที

ฟังก์ชั่น TURBO / QUIET

(1)พังก์ชั่น TURBO เมื่อคุณต้องการความเย็นอย่างรวดเร็วคุณสามารถใช้พังก์ชั่นนี้ เมื่อคุณอยู่ในโหมด COOL เครื่องจะปรับทิศทางลมสูงสุดอัตโนมติ

(2)ฟังก์ชั่น QUIET

เมื่อคุณต้องการความเงียบคุณสามารถใช้ฟังก์ชั่นนี้ ในโหมด COOL เครื่องปรับอากาศจะปรับความเร็วลมต่ำสุด กดปุ่ม TURBO หรือ QUIET อีกครั้งเพื่อยกลิท

ระบบ HEALTH

เมื่อกตปุ่ม HEALTH บนรีโมทคอนโทรลจะแสดงไอคุอน และพังก์ชัน HEALTH จะเริ่มทํางาน กดปุ่ม HEALTH อีกครั้งและเพื่อยกลึกพังก์ชันนี้

ฟังก์ชั่นการมาเชื้อ ตัวยวังสีUV โดยใช้รังสีแบบ UVC รังส้อลตราไวโอเลตที่มี ประสิทธิภาพสูงสุดในการมาเชื้อโรค เพื่อกําจัดสิ่งมีชีวิตขนาดเล็กที่เป็นอันตรายเซ่นแบคที่เรียในอากาศซึ่งมีผลกระทบต่อสภาพ อากาศที่ดี

เครื่องกำหนดไออนประจุลบในเครื่องปรับอากาศสามารถสร้างประจุลบจำนวนมากได้อย่างมีประสิทธิภาพ เพื่อปรับสมดุลของปริมาณประจุลบในอากาศและยัง Sp่าเชื้อแบคที่เรียและเร่งให้ผ่านตกตะกอนผู้นในห้องและทำให้ออากาศในห้องสะอาดขึ้น

หมายเหตุ

1. แนะนําให้เปิดฟังก์ชันการฆ่าเชื้อรังสัญวีเป็นเวลา 2 ชั่วโมงขึ้นไปในหน่วงวัน เวลการใช้ที่น่านขึ้น จะส่งผลต่ออายุการใช้งานของหลอด UV
2. อย่ามองใบที่หลอด UV โดยตรงหรือสัมผัสด้วยมือของคุณเมื่อเปิดฟังก์ชัน Sp่าเชื้อ กรุณาปิดฟังก์ชัน Sp่าเชื้อก่อนเปิดแพง
3. แสงสีฟ้าอาจปรากฏชั้นใกล้กับช่องของเครื่องปรับอากาศเมื่อเปิดฟังก์ชันผ่าเชื้อ
4. หลอด UV ถึงจะสว่างขึ้นเมื่อพัดลมภายในเริ่มทำงานและเปิดฟังก์ชัน Health เท่านั้น

ระบบการทำงานของ I FEEL

1. เฉพาะทำความเย็นเท่า วนั้น/ การทำงานในโหมด Auto (โหมดอื่นๆ ไม่ สามารถดำเนินการได้)
2. วางรีโมทคอนโทรศัลให้ พอดีกับตัวเครี องปรับอากาศ แล้ว วเมื่อ lactุฟุ่ม "I FEEL"
   บนหน้าจอของรีโมทคอนโทรลจะแสดงรู้ปโอดอน "I FEEL"
   เครื่องปรับอากาศก็จะตั้งอุณหภูมิและความเร็วลมโดยอัตโนมัติ และทำการส่ง ต่อไปยังแผวงจรรทุกๆ 3 นาที่และเครื่องปรับอากาศก็จะทำงานตามข้อมูลนี้
3. ออกจากโหมด "I FEEL" เมื่อป์ตเครื่อง หรือกดปุ่ม "I FEEL" อีกครั้ง หรือเปลี่ยนไปใช้ งานในโหมดอื่นๆ

คู่มือการใช้งาน 3 ระดับในฟังก์ชันการประหยัดพลังงาน ECO

1.โหมดการปรับทั้ง 3 ระดับเป็นฟังก็ชันการประหยัดพลังงาน เซื้อเข้าสู่โหมดนี้รีโมทควบคุมจะแสดงสัญลักษณ์ประหยัดพลังงาน
2. เมื่อกดปุ่มเป็น เด็ซึ่งจะเข้าสูโหมด Cool และอุณหภูมิจะแสดงผลที่รีโมท “L1” หลังจากนั้น 5 วินาที่
จะแสดงผลตามค่าอุณหภูมิที่ตั้งไว้ในขณะที่เครื่องทํางาน เมื่อกดปุ่ม “ECO” 1 ครั้ง จะแสดงผลที่ไม่ท “L1” หลังจากนั้น 5 วินาที่จะแสดงผลตามค่าอุณหภูมิที่ตั้งไว้ในขณะที่เครื่องทํางานจะสามารถประหยัดไฟได้ 20%
เมื่อแสดงผล "L1" หลังจากนั้นเกตปุ่ม "ECO" 1 ครั้งจะแสดงผลที่ไม่ท "L2" หลังจากนั้น 5 วินาที
จะแสดงผลตามค่าอุณหภูมิที่ตั้งไว้ในขณะที่เครื่องทำงานจะสามารถประหยัดไฟได้ 40%
เมื่อแสดงผล “L2” หลังจากนั้นกดปุ่ม “ECO” 1 ครั้ง จะแสดงผลที่ไม่ท “L3” หลังจากนั้น 5 วินาที
จะแสดงผลตามค่าอุณหภูมิที่ตั้งไว้ในขณะที่เครื่องทำงานจะสามารถประหยัดไฟได้ 60% และเมื่อกดปุ่ม “ECO” อีก 1 ครั้งจะเป็นการยกเลิกโพมด “ECO”
3.เมื่อแสดงผลอุณหภูมิที่ตั้งไว้ กดปุ่ม “ECO” 1 ครั้ง จะแสดงผลการทำงานของระดับตั้งไว้ก่อนหน้านนี้
4.โหมด "FAN" จะไม่มีผลกับฟังก็ชัน "ECO" เมื่อกดปุ่ม TURBO, FAN และปุ่ม Power สามารถยกเลิกโหมดประหยัดพลังงานได้
5.เมื่อตั้ง Holmes ECO ระดับ L3 นั้น จะสามารถประหยัดไฟได้อิง 60% จึงทำให้มี่ผลกระทบต่อการทำความเย็นหรือความร้อน แนะนําให้ผู้ใช้งานปรับตามสภาพความเป็นจริงตั้งค่าอยู่ที่ระดับ L2 หรือ L1
ทั้งนี้จะทำให้ได้รู้สึกผ่อนคลายสบายและประหยัดพลังงานไปพร้อมๆ กัน

เพื่อประสิทธิภาพสูงสุดของเครื่องปรับอากาศ

	ไม่วงสิ่งของขวางทางลมเช้า-ออก
ปิดประดูและหน้าต่างเมื่อเริ่มใช้เครื่องติดผ่าม่านหรือมลเพื่อบ้องกันแสงแตตสอง	ปิดสวัทซ์เมื่อไม่ใช้เครื่องเป็นระยะเวลานานฯ
ปรับบานพับเครื่องอย่างถูกวิธี	ตั้งเวลาเกิด-ปิดเครื่อง

การทําความสะอาดรี่โมทตอนโทรลใช้ผ้าแห้งทําความสะอาด ไม่ใช้ผ้าชุบน้ําหรือสารเคมี

การทําความสะอาดตัวเครื่องใช้ผ้าแห้งทําความสะอาด ไม่ใช้ผ้าชุบน้ําหรือสารเคมี

น้ํามันภาค น้ํามันเบนซินเทินเนอร์ น้ําชาชักล้าง ซึ่งจะทำให้ผนังเครื่องปัธิ้นอากาศหลตลอดได้

ทํามใช้นำร้อนเกิน 40 ℃ เพาะจะทำให้ เครื่องปรับอากาศสีเปลี่ยนและเปลี่ยนรูปได้

การทำความสะอาดแผนกรอง

1.เปิดฝากรอบ ดึงแล้วผลลักษีน
2. นําผ้ากรองออก จับตรงกลางแล้วดึงลงจนหลุดจากตัวยืด
3. ทำความสะอาดโดยใช้ลมเป่า หรือล้างน้ำ แล้วเป่าให้แห้ง

1. ใส่แผ่นกรองกลับโดยใส่เอาต้านหน้าออก ให้แน่ใจว่า ติดกับตัวยืดเรียบร้อยแล้ว

2. ปิดฝากรอบ

การทําความสะอาดรี่โมทตอนโทรลใช้ผ้าแห้งทําความสะอาด ไม่ใช้ผ้าชุบน้ําหรือสารเคมี

การทําความสะอาดตัวเครื่องใช้ผ้าแห้งทําความสะอาด ไม่ใช้ผ้าชุบน้ําหรือสารเคมี

ขอควรระวัง

▲ คำเตือน

กรุณาติดต่อช่างผู้เชี่ยวชาญ จากตัวแทนจำนวน่ายหรือศูนย์บริการเพื่อทำการติดตั้งเครื่องปรับอากาศ หากดิตตั้งด้วยตนเองเพราะอาจเกตอนตรายจากไฟฟ้าล้วงจร ไฟดุด หรือน้ําร่วมเช้าเครื่องได้

⚠️ คำเตือน

เมื่อพบสิ่งผิดปกติภายในเครื่องปรับอากาศ เช่น รอยไหมหรือรู้วัฒน์ให้ปิดสวิทช์หยุดการทํางานทันที่แล้วรีบติดต่อศูนย์บริการปิด ปุ Totalอย่างครัด		ตรวจสอบให้นไจว่ามีกระแสไฟเพียงพอและมีอุปกรณ์ตัดกระแสไฟ		ติดตั้งท่อระบายนาอย่างถูกวิธีปุภูบัติตามอย่างเคร่งครัด
เสียบปลักเครื่องปรับอากาศให้แน่น ปุภูบัติตามอย่างเคร่งครัด	ใช้กระแสไฟฟ้าที่เหมาะสม ปุภูบัติตามอย่างเคร่งครัด		1.ห้ามใช้สายไฟที่มีการต่อสาย2.ห้ามติดตั้งในบริเวณที่อาจเกตการริ่วซมัชชื่องวดถุไวไฟ3.ห้ามติดตั้งในบริเวณที่สัมผัสกับหมอกควันหรือสารระเหยขอห้าม
ห้ามใช้สายไฟที่รัดสายไฟอยู่ ขอห้าม	ห้ามใช้สายไฟที่ชํารุด ข้อห้าม		ห้ามใช้สิ่งของแหย์หรือเสียบเข้าไปในแผงทำความเย็น ข้อห้าม
ห้ามเปิดหรือปิดเครื่องปรับอากาศโดยถอดปลักไฟโดยตรง ข้อห้าม	ห้ามปรับพิศทางลมของเครื่องปรับอากาศใบทางที่มีเด็กทารกน์รื้อผู้ส่งอายุ ขอห้าม		ห้ามติดตั้งหรือซ่อมแซมเครื่องปรับอากาศด้วยตนเอง	ต้องต่อสายดินเพื่อความปลอดภัย

⚠️คำเตือน

ห้ามใช้เครื่องปรับอากาศเพื่อวัตถุประสงค์อนๆเช่นการอนอมอาหาร งานศิลปะ การเพาะปลูกหรือการกกไข่ข้อทาม	เปิดหน้าต่างเมื่อต้องการถ่ายเทothาศาสเซนี่ทําอาหารด้วยเตาปฏิบัติตามอย่างเครงครัต	ห้ามใช้มื้อที่เปียกดสวิทช์เครื่องปรับอากาศข้อทาม
ห้ามติษั้งเครื่องปรับอากาศไกลสัญปกรณ์ทำอาหารอุปกรณ์ทำความร้อนข้อทาม	หมั่นตรวจสอบสภาพของที่ตั้ง คอยล์ร้อนข้อทาม	ห้ามทำความสะอาดโดยการเทน้ำลงในฉagiเจ้าอนหรือเครื่องปรับอากาศข้อทาม
ห้ามวางต้นไม้ไว้ในตําแหน่งที่ลมจากเครื่องปรับอากาศพัดผ่านข้อทาม	ห้ามปืน หรือวางสิ่งของใดๆไว้บนคอยล์ร้อนข้อทาม	ห้ามวางแจกันดอกไม้หรือขวดน้ำไว้บนเครื่องปรับอากาศข้อทาม

การบํารุงรักษา

การติดตั้งี่ และหาความสะอาด

1. เปิดช่องลมตานหน้า ผาปิดช่องลมตานหนามีชุด top plate คอยค๊อยู่ทางดานขวา

1. ถอดแผนกรองอากาศ ต้นแผนกรองอากาศให้หลุดจากล้อค แล้วดึงลงทางต้าน saline

เปลี่ยนแผ่นกรองอากาศ

1. ใส่ชั้นกําจัดแบคที่เรีย ใส่ชั้น VC หรือชั้นกําจัดแบคที่เรียที่แผ่นกรอง กด bottom frame ของชั้น AIP และกดมือจับในครั้ง เดี่ยวักัน และลอดชั้น AIP โดยการหมนุออก

1. ติด ตั้งชั้นกําจัดแบคที่เรีย

Diagram of a device with arrows indicating motion or force, showing hand positioning and movement (no text or symbols)

1. ปิดช่องลมตานหนา วางชุด top plate และปิดช่องลมตานหน้าลง

หมายเหตุ :

• เพื่อการรักษาแผนกรองแบตที่เรีย อย่างมีประสิทธิภาพสูง ควร ทำความสะอาดเครื่องไปตาม formattingแวดล้อมในการใช้งาน แปรงทำความสะอาดแผนกรองแบคที่เรียและทำความสะอาด ดวยน้ำ หลังจากทำความสะอาดแผนกรองแบคที่เรีย หวางลงใน ที่แห่งและรอบจนแพงแห่งหั้งหมดเมื่อแน่ใจว่าแผนกรองแบคที่เรีย แห่งดื่แล้วไท่ไสกลับไปยังตําแหน่งเติมในการใช้งานควร graft้ว่าควร ทำความสะอาดแผนกรองบ่อยฯ
• ตองเก็บไว้ในที่รัมอากาศเย็นและสถานที่แห่ง
• oxyatakไวโคนแสงแตกเป็นเวลานานมิจะนั้นประสิทธิภาพ การกรองเชื้อแบคทีเรียจะต่ําลง

ระบบลูกเฉินและการตรวจสอบ

เหตุการณ์ตั้งต่อไปนี้อาจเกิดขึ้นได้ระหว่างการใช้งาน

1. ระบบการป้องกันของเครื่องปรับอากาศ การป้องกันคอมเสริ่มเซอร์

2. คอมเสริมเซอร์ไม่สามารถเริ่มทํางานได้ทันที่หลังจากหยุด จะสามารถทํางาน ได้อีครั้งหลังจาก 3 นาที

3. มีหมอกสีขาวออกจากเครื่องแฟนคอยล

4. อาจมีหมอกสีขาว เนื่องจากความแตกต่างของอุณหภูมิระหว่างช่องลมเช้าและช่องลมออกในรูปแบบระบบทำความเย็นในสภาวะแวดล้อมภายในบ้านที่มความชั้นมัพท์ธ์ส่ง

5. เลียงฟู่เบา จาจากเครื่องปรับอากาศ

6. ท่านอาจได้ยินเสียงฟู เมื่อคอมเพราะเซอร์ทํางานหรือเพิ่งหยุดการทํางาน เสียงนี้เป็นเสียงการไหลของน้ํายาทำความเย็นระหว่างคอมเพราะเซอร์เดิน หรือหยุด

7. ท่านสามารถได้ยินเสียงพลาสติกลั่น เมื่อคอมเพราะเซอร์ทํางานหรือเพิ่งหยุด การทํางาน ซึ่งเป็นสาเหตุจากการขยายตัวของปริมาณความร้อนและ การทดสอบของระบบความเย็นของอุปกรณ์ที่เป็นพลาสติกในตัวเครื่องเมื่อ อุณหภูมิเปลี่ยนไปอาจได้ยินเสียงตั้งจากบานปรับทิศทางลม ถามีการติดตั้ง บานปรับทิศทางลมเข้าไปตําแหน่งเดิมและเปิดเครื่องใหม่อีกครั้ง

8. มีผ่านออกจากเครื่องแฟนคอยล

9. เป็นสภาวะปกติของเครื่องเมื่อไม่ใช้เครื่องปรับอากาศเป็นระยะเวลาขนหรือ ในการใช้งานครั้งแรก

10. มีกลิ่นแปลกฯออกจากตัวเครื่องแฟนคอยล

- สิ่งนี้อาจเกิดจากตัวเครื่องแฟนคอยล์ ดูดกลิ่นที่ซ์มอบู่ในวัสดุก่อสร้างจากเฟอร์นิเจอร์ หรือคว้น ผ่านตัวเครื่อง

1. การหยดของน้ำที่ผิวภายนอกเศร่องแฟนคอยล์ อาจเกิดชั้นไต้ม่อมีการทำความเย็นในพื้นที่ที่มีความชั้นมังพัทธ์สูง (ความชั้นมังพัทธ์สูงกว่า 80 %) ให้ปรับบานปรับทิศทางลมแนวทางนอน เป็นตําแหน่งช่องลมออกมากที่สตและเลือกความแรงลมที่ตําแหน่งสูตสุดเพื่อ อลดการหยดของนํา

2. ฟังก์ชีการรีสตาร์ทเครื่องใหม่โดยอัตโนมัติ (Auto-restart)

3. ขอผิดพลาดในระบบแหล่งจ่ายพลังงานในระหว่างการใช้งาน จะทำให้เครื่องหยุดการท่างานทั้งหมด เมื่อไฟฟ้าเป็นปกติเครื่องจะรีสตาร์โดยอัตโนมัติพร้อมกับเก็บรักษารูปแบบที่ตั้งไวก่อนหนานี้ด้วยฟังก์ชั่นหน่วยความจำ

4. การเกิดฟ้าแลบ หรือการทำงานของโทรศัพที่เร่สายภายในรถยนต์ใกล้กับเครื่องอาจเป็นสาเหตุท่าให้เครื่องทำงานผิดปกติให้ปัดสวิตช์เบรกเกอร์ และเปิดใหม่ อีกครั้ง กดปุ่ม ON/OFF บนรีโมทคอลโทรล เพื่อเริ่มการใช้งานเครื่องปรับอากาศ

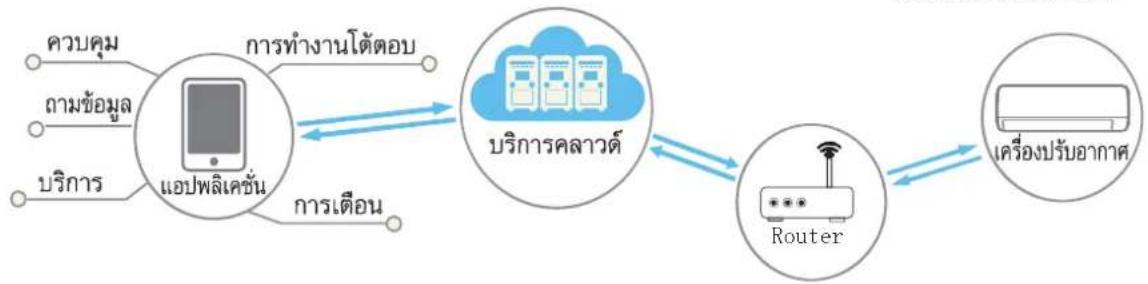

คำอธิบายการทำงานของฟังก็ชั่น Wi-Fi

แผนภาพโครงสร้างการทำงานของระบบ

ฟังก์ชันนี้ปี นฟังก์ชันทางเลือกmap ปรึกษากับทางตัวแทนจำหน่ายเกี่ยวก บรายละเอียดเพิ่มเติม

สภาวะแวดล้อมการทำงานของแอปพลิเคชั่น

ต้องใช้งานร่วมกับโทรศัพท์สมาร์ทโพน และ Wireless Router ซึ่ง Wireless Router จะต้องสามารถเชื่อมต่อกับระบบอินเตอร์เน็ต

โทรศัพท์สมาร์ทโพนที่ใช้ต้องเป็นระบบปฏิบัติการ iOS หรือ Android:

สำหรับระบบปฏิบัติการ iOS ต้องการระบบ iOS9.0 หรือสูงกว่า

สำหรับระบบปฏิบัติการ Android ต้องการระบบ Android 5.0 หรือสูงกว่า

วิธีการตั้งค่าระบบ

สแกน QR code ต้านล่างนี้เพื่อทำการดาวน์โหลดแอปพลิเคชั่น “Haier Smart”

นอกจากนี้ยังสามารถไปที่แอปพลิเคชั่นสไตร์บนอินเตอร์เน็ต เช่น App Store (iOS) หรือ GooglePlay (Android) และค้นหาแอปพลิเคชั่น “Haier Smart” เพื่อทำการดาวน์โหลด

หลังจากดาวน์โหลดแอปพลิเคชั่น ผู้ใช้ต้องลงทะเบียนและเชื่อมต่อแอปพลิเคชั่นกับ เครื่องปรับอากาศ จากนั้นจึงจะสามารถใช้งาน เครื่องปรับอากาศใต้

คำประกาศความสอดคล้องของสหรัพยุโรป

บริษัท Qingdao Haier Technology Co., Ltd. ขอประกาศว่า อุปกรณ์สัญญาณวิทยุประเภท Wi-Fi Module ชนิดนี้ มีความสอดคล้องตามข้อกำหนดของ Directive 2014/53/EU ไม่มีข้อจำกัดของการใช้งาน

CE

มาตรฐานการรับรอง:	IEEE 802.11b, IEEE 802.11g, IEEE 802.11n
ช่วงความดื่อ:	2400 MHz ถึง 2483.5 MHz
กําลังส่งสัญญาณ (EIRP) สูงสุด:	ไม่เกิน 20 dBm

QR code with a blue central logo, likely linking to a digital resource or website.

สแกน QR Code เพื่อดาวน์โหลดแอปพลิเคชั่น

ข้อมูลจำเพาะ

เครื่องปรับอากาศ			HSU-10VFRA03	HSU-13VFRA03T	HSU-18VFRA03T HSU-24VFRA03T
ความสามารถทําความเยนี้		kW	2.7	3.6 5.27 7.03
พกิตักษะแสงไฟฟ้า		A	3.5	4.8	7.3 10.3
พกิตกว่าลังไฟฟ้า		W	740	1050 1550 2200
เครื่องปรับอากาศภายใน	สูง	II (mm)	301 301 327 337
	กว้าง	W (mm)	856	856	999
	ลึก	D (mm)	196	196 223
	น้ําหนักสุทธิ	kg	11	11	13
เครื่องภายนอก	สูง	H (mm)	544	544	550 697
	กว้าง	W (mm)	700	700	800 890
	ลึก	D (mm)	245	245 280
	น้ําหนักสุทธิ	kg	23	24.2	29.5
