KORISNIČKI PRIRUČNIK D'Elight (2016) YAMAHA

Dobro došli u Yamahin svijet motociklizma!

Kao vlasnik skutera XC115S uživate u pogodnostima ogromnog iskustva Yamahe i najnovijih tehnologija s područja dizajna i proizvodnje visokokvalitetnih proizvoda koji su Yamahu učinili poznatom po pouzdanosti.

Molimo vas da temeljito proučite ovaj priručnik, da biste u potpunosti mogli uživati u svim prednostima vašeg skutera XC115S. Ovaj korisnički priručnik ne samo što vam pruža upute o načinu rukovanja, provjere i održavanju vašeg skutera, već i načine na koji možete zaštiti sebe i druge osobe od problema i ozljeda.

Dodatno, velik broj savjeta prisutnih u ovom priručniku pomoći će vam u održavanju vašeg skutera u najboljem mogućem stanju. Ako imate bilo kakva dodatna pitanja, ne oklijevajte kontaktirati vašeg Yamaha prodavača.

Tim Yamaha želi vam brojne, sigurne i ugodne vožnje. Ne zaboravite da sigurnost dolazi na prvom mjestu!

Yamaha neprekidno istražuje poboljšanja u dizajnu i kvaliteti svojih proizvoda. Iz tog bi razloga, iako ovaj priručnik sadrži posljednje raspoložive podatke o proizvodu u trenutku svog izdavanja, mogle postojati manje razlike između vašeg skutera i ovog priručnika. Ako imate bilo kakva pitanja u vezi ovog priručnika, molimo vas da kontaktirate Yamaha prodavača.

UPOZORENJE

Ovaj priručnik pročitajte pažljivo i u cijelosti, prije samog rukovanja ovim skuterom.

VAŽNI PODACI U PRIRUČNIKU

Posebno važni podaci u ovom priručniku naglašeni su na sljedeći način:

	Ovo je oznaka sigurnosnog upozorenja. Koristi se za upozorenje na potencijal-nu opasnost od ozljeda. Poštujte sve sigurnosne poruke koje slijede ovaj znak, kako biste izbjegli moguće ozljede ili smrt.
	UPOZORENJE označava rizičnu okolnost koja, ako se ne izbjegne, može rezulti-rati ozbiljnim ozljedama ili smrću.
NAPOMENA	NAPOMENA naznačuje potrebu poduzimanja posebnih mjera u svrhu izbjegava-nja oštećivanja vozila ili druge imovine.
SAVJET	SAVJET pruža ključne informacije koje olakšavaju ili pojašnjavaju određeni postupak.

* Materijali i specifikacije podložne su izmjenama bez prethodne obavijesti.

VAŽNI PODACI U PRIRUČNIKU

XC115S

KORISNIČKI PRIRUČNIK

©2013 Thai Yamaha Motor Co., Ltd.

1. izdanje, ožujka 2013.

Sva prava pridržana.

Izričito je zabranjeno daljnje

tiskanje ili neovlaštena upotreba

bez pismenog odobrenja tvrtke Thai

Yamaha Motor Co., Ltd.

izričito je zabranjeno.

Dodatni savjeti za sigurnu vožnju ...1-5

OPIS 2-1

Pogled s lijeve strane .....2-1

Pogled s desne strane 2-2

Kontrole i instrumenti ......2-3

INSTRUMENTI | KONTROLNE

FUNKCIJE 3-1

Kontaktna brava /

Brava upravljača 3-1

Poklopac brave

Svjetla pokazivača i svjetlo

upozorenja 3-2

Jedinica brzinomjera

Prekidači na rukohvatu ....3-3

Poluga prednje kočnice ....3-4

Poluga stražnje kočnice....3-4

Poklopac spremnika goriva ....3-5

Gorivo 3-5

Katalizator 3-6

Sjedalo 3-7

Držači kacige 3-8

Odjeljci za spremanje ....3-9

Savjeti za smanjivanje potrošnje

goriva 5-3

Razrađivanje agregata 5-3

3-2 Parkiranje 5-4

PERIODIČKO ODRŽAVANJE

\$BRILAGODAVANJE 6-1

Korisnički komplet alata ......6-2

Tablica periodičkog održavanja za

sustav kontrole emisija 6-3

Provjera svjećice....6-8

Ulje za agregat i cjedilo ulja .....6-10

Ulje završnog prijenosa ......6-12

Elementi filtra za zrak i filtra za

zrak kućišta V-remena 6-13

Prilagođavanje slobodnog hoda

rukohvata gasa 6-15

Zračnost ventila 6-15

Gume 6-15

Lijevani naplatci 6-17

Provjera slobodnog hoda poluge

prednje kočnice....6-17

Prilagođavanje slobodnog hoda

poluge stražnje kočnice ....6-18

Provjera kočnih pločica prednje

kočnice i kočnih papuča stražnje

kočnice....6-18

Provjera razine tekućine za

kočnice....6-19

Provjera i podmazivanje opletene

užadi 6-20

Provjera i podmazivanje ručice

i opletene užadi gasa 6-20

Provjeravanje i podmazivanje

Provjera upravljanja 6-23

Provjera ležajeva kotača......6-23

Akumulator 6-23

Zamjena osigurača 6-25

Zamjena žarulje stražnjeg/kočnog

svjetla ili žarulje stražnjeg

pokazivača smjera 6-27

pokazivača smjera 6-28

Uklanjanje problema 6-28

Tablice za uklanjanje problema .....6-30

SADRŽAJ

NJEGA I SKLADIŠTENJE

SKUTERA 7-1

Pažnja prema mat bojama .....7-1

Njega 7-1

Skladištenje 7-4

SPECIFIKACIJE 8-1

PODACI O KORISNIKU 9-1

Identifi kacijski brojevi 9-1

SIGURNOSNE INFORMACIJE

Budite savjestan vlasnik

Kao vlasnik vozila, odgovorni ste za sigurnost i pravilnu upotrebnu vašeg skutera.

Skuteri su vozila jednostrukog traga. Sigurna upotreba i rukovanje ovise o primjeni odgovarajućih tehnika vožnje kao i o stručnosti vozača. Svaki vozač prije vožnje ovim skuterom mora biti upoznati sa sljedećim zahtjevima. Potrebno je da on ili ona:

• Primi temeljite instrukcije iz kompetentnog izvora o svim aspektima funkcioniranja skutera.
• Slijedi upozorenja i zahtjeve održavanja opisane u korisničkom priručniku.

- Primi ovlaštenu obuku o sigurnim i pravilnim tehnikama vožnje.

- Primi profesionalne tehničke usluge naznačene u korisničkom priručniku i/ili u skladu s uvjetima mehaničkih potreba.

- Nikad ne upotrebljavajte skuter ako niste primili pravilnu obuku i upute. Obavite tečaj obuke. Početnici bi morali primiti obuku od ovlaštenih instruktora. Kontaktirajte ovlaštenog prodavača skutera radi informacija o tečajevima obuke u vašoj blizini.

Sigurna vožnja

Provjere prije upotrebe izvedite prije svakog korištenja vozila kako biste provjerili je li u ispravnom stanju. Neizvođenje provjere ili nepravilno održavanje vozila povećavaju mogućnost događanja nezgoda ili oštećivanja opreme. Za popis provjera prije upotrebe pogledajte stranicu 4-1.

- Ovaj je skuter dizajniran za prijevoz vozača i putnika.

- Nemogućnost vozača da primijete i prepoznaju skuter u prometu je glavni uzrok nezgoda automobila i skutera. Velik broj nezgoda prouzrokovali su vozači automobila koji nisu primijetili skuter.

Postizanje primijećenosti pokazalo se jako učinkovitim u smanjivanju vjerojatnosti događanja ove vrste prometne nezgode.

Iz tog razloga:

- Obucite jarko obojenu jaknu.

- Obratite dodatnu pažnju u prilasku i tijekom prolaska kroz raskršća, jer se u njima događa najveći broj nezgoda.

- Vozite područjem u kojem vas vozači ostalih motornih vozila mogu primijetiti. Izbjegavajte vožnju u mrtvom kutu vozača drugog motornog vozila.

- Nikad ne izvodite radove održavanja bez odgovarajućeg znanja. Kontaktirajte ovlaštenog prodavača skutera radi informacija o osnovnom održavanju skutera. Određene radove održavanja smije izvoditi samo certifi cirano osoblje.

SIGURNOSNE INFORMACIJE

- U velikom broju nezgoda uključeni su neiskusni vozači. Ustvari, velik broj vozača koji su bili sudionicima nezgoda, uopće nemaju valjanu vozačku dozvolu.

• Svakako osigurajte svoju osposobljenost, te osposobljenost osobe kojoj posuđujete skuter.
• Budite svjesni svoje vještine i ograničenja svojih mogućnosti. Zadržavanja unutar granica vlastitih mogućnosti pomaže u izbjegavanju nezgoda.
• Preporučujemo da vožnju skuterom uvježbate na mjestima gdje nema prometa, sve dok se temeljito ne upoznate s skuterom i svim njegovim kontrolama.

- Velik broj nezgoda prouzrokovan je pogrešnim rukovanjem skuterom od strane vozača. Tipična pogreška vozača je izlijetanje iz zavoja uslijed prevelike brzine ili nedovoljnog kuta nagiba za trenutnu brzinu.

- Uvijek poštujte ograničenja brzine i nikad ne prekoračujte ograničenja uvjetovana stanjem na cesti i u prometu.

• Uvijek signalizirajte svjetlosnim pokazivačima prije promjene

smjera ili voznog traka. Pouzdano provjerite da vas vozači ostalih motornih vozila mogu primijetiti.

- Držanje vozača i putnika važno je za pravilan nadzor nad vozilom.

- Vozač bi tijekom vožnje morao držati obje ruke na upravljaču i obje noge na vozačevim osloncima za noge, radi održavanja nadzora nad skuterom.

- Putnik bi se uvijek morao objema rukama pridržavati za vozača, traku sjedala ili rukohvat, ovisno o opremi, te obje noge držati na putničkim osloncima za noge. Nikad ne putujte s putnikom ako on ili ona nije u mogućnosti obje noge čvrsto držati na putničkim osloncima za noge.

- Nikad ne vozite pod utjecajem alkohola ili opojnih droga.

- Ovaj je skuter dizajniran isključivo za cestovnu upotrebu. Nije pogodan za terensku upotrebu.

Zaštitna odjeća

Najveći broj smrtnih slučajeva kod nezgoda sa skuterima posljedica je ozljeda glave.

Upotreba sigurnosne kacige je najvažniji od svih čimbenika pri sprečavanju ili smanjenju ozljeda glave.

• Uvijek nosite odobrenu zaštitnu kacigu.
• Nosite zaštitu za lice ili zaštitne naočale. Strujanje zraka preko nezaštićenih očiju može pridonijeti smanjenju preglednosti i usporiti reagiranje na opasnosti.
• Upotreba jakne, čvrstih cipela, hlača, rukavica itd., učinkoviti je način sprečavanja ili smanjenja ogrebotina ili posjekotina.
• Nikad ne nosite labavu odjeću, jer bi se ona mogla zaplesti za upravljačke poluge ili kotače i prouzrokovati ozljedu ili nezgodu.
• Uvijek nosite zaštitnu odjeću koja pokriva vaše noge, gležnjeve i stopala. Agregat ili ispušni sustav jako se ugriju tijekom ili nakon rada i mogu izazvati opekline.
• Putnik bi se također morao pridržavati gore navedenih mjera opreza.

SIGURNOSNE INFORMACIJE

Izbjegnite trovanja ugljičnim monoksidom

Ispušni plinovi agregata sadrže smrtonosni plin ugljični monoksid. Udisanje ugljičnog monoksida može izazvati glavobolje, vrtoglavicu, pospanost, mučninu, zbunjenost i smrt. Ugljični monoksid je plin bez boje, okusa i mirisa koji može biti prisutan čak i ako ne primijetite miris ispušnih plinova. Smrtonosne razine ugljičnog monoksida mogu se brzo nakupiti, te vas može brzo svladati i onemogućiti vam da se spasite. Također, opasne razine ugljičnog monoksida mogu se zadržati satima ili danima u zatvorenom ili slabo prozračenom prostoru. Ako osjetite bilo koje simptome trovanja ugljičnim monoksidom, smjesta napustite opasno područje, izadite na svjež zrak i ZATRAŽITE LIJEČNIČKU POMOĆ.

- Agregat ne pokrećite u zatvorenim prostorima. Čak i ako pokušate prozračivati ventilatorima ili otvaranjem prozora i vrata, ugljični monoksid može brzo dostignuti opasne razine.

- Agregat ne pokrećite u slabo prozračivanim ili djelomično zatvorenim područjima kao što su štale, garaže ili radionice.

- Kad ste na otvorenom, agregat ne

pokrećite na mjestima gdje bi ispusi mogli biti uvučeni u zgradu kroz otvore kao što su prozori ili vrata.

Teret

Dodavanje opreme ili tereta na vaš skuter može znatno utjecati na stabilnost i upravljivost u slučaju da je raspored težine skutera izmijenjen. Da biste izbjegli mogućnost nezgoda, budite izuzetno pažljivi prilikom dodavanja tereta ili dodatne opreme na vaš skuter. Budite posebno pažljivi tijekom vožnje skuterom na kojem je dodan teret ili dodatna oprema. Ovdje su navedene neke opće smjernice koje je potrebno slijediti u slučaju dodavanja tereta na skuter, kao i informacije o dodatnoj opremi: Ukupna težina vozača, putnika, dodatne opreme i tereta ne smije biti veća od najveće dopuštene nosivosti. Upotreba preopterećenog vozila može izazvati nezgodu.

Najveća nosivost:

156 kg

Prilikom postavljanja tereta unutar raspona ovog ograničenja, obratite pažnju na sljedeće:

od tla i što bliže tijelu skutera, u okviru mogućnosti. Najteže predmete postavite i osigurajte što bliže težištu vozila, a težinu ravnomjerno rasporedite na obje strane skutera kako biste smanjili neuravnoteženost ili nestabilnost.

- Tereti koji se pomiču mogu izazvati nagle poremećaje ravnoteže. Prije vožnje provjerite da su dodatna oprema i teret sigurno pričvršćeni na skuter. Redovito provjeravajte nosače dodatne opreme i držače tereta.

- Pravilno prilagodite ovjes vašeg tereta (samo na modelima s prilagodljivim ovjesom) i provjerite stanje i tlak u gumama. - Nikad ne postavljajte ikakve velike ili teške predmete na upravljač, prednju vilicu ili prednji blatobran. Takvi predmeti mogu stvoriti nestabilnosti pri upravljanju ili spori odziv pri upravljanju.

- Ovo vozilo nije dizajnirano za vuču prikolice ili priključivanje poluprikolice.

SIGURNOSNE INFORMACIJE

Originalna Yamaha dodatna oprema

Odabir dodatne opreme za vaše vozilo je važna odluka. Originalna Yamaha dodatna oprema, koja je dostupna samo kod Yamaha prodavača, projektirana je, ispitana i odobrena od tvrtke Yamaha za upotrebu na vašem vozilu.

Velik broj tvrtki koje nisu povezane s tvrtkom Yamaha proizvode dijelove i dodatnu opremu ili nude druga modifi ciranja Yamaha vozila. Tvrtka Yamaha nije u mogućnosti ispitati proizvode u slobodnoj prodaji iz ponude ostalih tvrtki. Iz tog razloga, tvrtka Yamaha ne ohrabruje i ne preporučuje korištenje dodatne opreme koju ne prodaje tvrtka Yamaha ili modifi kacija koje ne preporučuje izričito tvrtka Yamaha, čak i ako ih proda i ugradi Yamaha prodavač.

Dodatni dijelovi iz slobodne prodaje, dodatna oprema i modifi kacije

lako biste u slobodnoj prodaji mogli pronaći dodatne dijelove koji dizajnom i kvalitetom nalikuju na originalnu Yamaha dodatnu opremu, potrebno je uočiti da neki takvi dodatni dijelovi ili modifi kacije nisu pogodni zbog potencijalne opasnosti za vašu i sigurnost drugih osoba.

Ugradnja dodatnih dijelova iz slobodne prodaje ili izvođenje drugih modifikacija na vašem vozilu koja mijenjaju njegov

dizajn ili radne karakteristike mogu vas i druge osobe izložiti povećanom riziku od ozbiljnih ozljeda ili smrti. Vi ste odgovorni za ozljede nastale uslijed izmjena na vozilu.

Pri ugradnji dodatne opreme uvijek imajte na umu sljedeće smjernice, kao i one opisane u poglavlju "Teret".

- Nikad ne postavljajte dodatnu opremu ili terete koji bi mogli negativno utjecati na performanse vašeg skutera. Pažljivo pregledajte dodatnu opremu prije njezine upotrebe, kako biste provjerili da ni na koji način ne smanjuje udaljenost od tla tijekom vožnje po ravnome tlu ili kroz zavoj, da ni na koji način ne ograničava hod ovjesa, upravljača ili kontrola, kao i da ne zaklanjaju svjetla ili zrcala.

• Dodatna oprema postavljena na upravljač ili na prednju vilicu mogu izazvati nestabilnost zbog nepravilnog rasporeda težine ili izmijenjene aerodinamike. U slučaju postavljanja dodatne opreme na upravljač ili na prednju vilicu, potrebno je da imaju što manju težinu i volumen.
• Kabasta ili velika dodatna oprema može ozbiljno utjecati na stabilnost skutera zbog

aerodinamičkih učinaka. Zračno strujanje može izazvati podizanje skutera ili skuter može postati nestabilan u slučaju poprečnog vjetra. Ova dodatna oprema također može prouzrokovati nestabilnost dok pretječete veća vozila ili ona pretječu vas.

• Određena dodatna oprema može prisiliti vozača da se pomakne iz svog uobičajenog položaja za vožnju. Ovaj nepravilan položaj ograničava slobodu kretanja vozača i može ograničiti mogućnosti nadzora, pa iz tog razloga takva dodatna oprema ne preporučuje.
• Budite pažljivi u slučaju dodavanja električne dodatne opreme. Ako električna dodatna oprema nadmaši mogućnosti električnog sustava skutera, može doći do električnog kvara koji može prouzrokovati opasan prestanak rada svjetala ili agregata.

SIGURNOSNE INFORMACIJE

Gume i naplatci u slobodnoj prodaji

Gume i naplatci isporučeni uz vaš skuter dizajnirani su kako bi odgovarali njegovim performansama i pružili najbolju kombinaciju upravljivosti, kočenja i udobnosti. Druge gume, naplatci, veličine i kombinacije možda nisu pogodne. Za specifi kacije o gumama i dodatne informacije o zamjeni guma pogledajte stranicu 6-15.

Transportiranje skutera

Obavezno se pridržavajte sljedećih uputa prije transportiranja skutera u drugom vozilu.

• Uklonite sve labave predmete sa skutera.
• Prednji kotač usmjerite prema naprijed na prikolici ili kamionu i uglavite ga u tračnici kako biste spriječili kretanje.
• Skuter osigurajte osiguravajućim trakama ili odgovarajućim remenjem koja su pričvršćena za čvrste dijelove skutera, kao što su okvir ili gornja trostruka čeljust prednje vilice (a ne, primjerice, za gumene rukohvate ili pokazivače smjera ili dijelove koji se mogu polomiti). Pažljivo odaberite položaj remenja kako se ono tijekom transporta ne bi trljalo po obojenim površinama.

- Ako je moguće, ovjes mora biti donekle stisnut pomoću osiguravajućih traka, kako skuter ne bi pretjerano poskakivao tijekom transporta.

Dodatni savjeti u vezi sigurne vožnje

• Tijekom skretanja obavezno pružite jasnu signalizaciju.
• Kočenje na vlažnom kolniku može biti izuzetno otežano. Izbjegavajte snažna kočenja jer skuter može prokliziti. Tijekom kočenje na vlažnom kolniku blago primjenjujte kočnice.
• Usporite prije zaokreta u raskršću ili zavoja. Nakon dovršetka zaokreta polagano ubrzavajte.
• Budite pažljivi tijekom mimoilaženja parkiranih vozila. Vozač vas možda nije uočio i mogao bi iznenadno otvoriti vrata i prepriječiti vam put.
• Ako su vlažni, željeznički prijelazi, tramvajske tračnice, čelične ploče na gradilištima i poklopci šahtova postaju izuzetno skliski. Usporite i pažljivo ih prelazite. Skuter održite u uspravnom položaju jer bi u protivnom mogao otklizati pod vama.
• Kočne pločice mogle bi postati mokre tijekom pranja skutera. Nakon pranja skutera, a prije vožnje, provjerite kočnice.

⚠ SIGURNOSNE INFORMACIJE

• Uvijek nosite zaštitnu kacigu, rukavice, hlače (sužene u nogavicama i oko zgloba kako ne bi lepršale) i jarko obojenu jaknu.
• Na skuteru ne nosite previše prtljage. Previše opterećen skuter nije stabilan u vožnji. Za učvršćivanje bilo kakve prtljage na nosač (ako je ugrađen) upotrijebite čvrsto uže. Labavi teret utjecat će na stabilnost skutera i može vam skrenuti pažnju s ceste. (Pogledajte stranicu 1-3.)

OPIS

Pogled s lijeve strane

2

1 2 3 4 5 6 7 8

1. Kuka za prtljagu (stranica 3-10)
2. Prednji odjeljak za spremanje (stranica 3-9)
3. Stražnji odjeljak za spremanje (stranica 3-9)
4. Sjedalo (stranica 3-7)
5. Stražnji pokazivač smjera (stranica 6-27)
6. Stražnje/kočno svjetlo (stranica 6-27)
7. Element fi ltra za zrak (stranica 6-13)
8. Element filtra zraka kućišta V-remena (stranica 6-13)

Pogled s desne strane

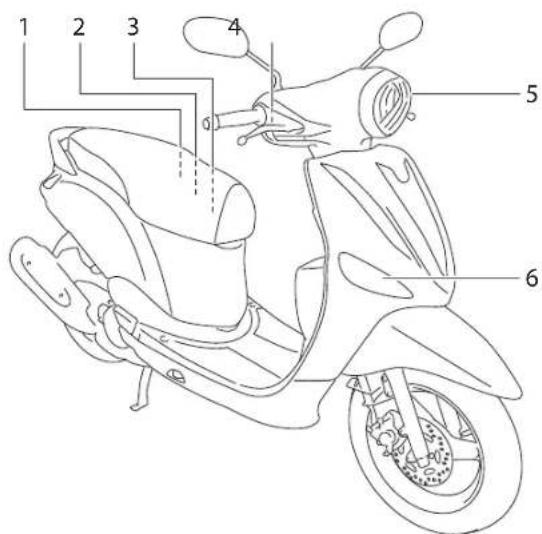

1 2 3 4 5 6

1. Komplet korisničkog alata (stranica 6-2)
2. Akumulator (stranica 6-23)
3. Glavni osigurač (stranica 6-25)
4. Prednji spremnik tekućine za kočnice (stranica 6-19)
5. Glavno svjetlo (stranica 6-26)
6. Prednji pokazivač smjera (stranica 6-28)

OPIS

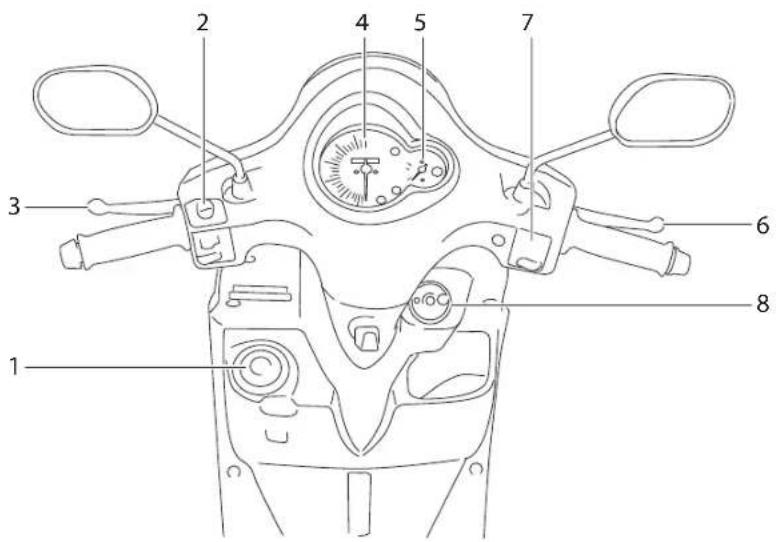

Kontrole i instrumenti

2

ZAUU0679
Kontaktna brava / brava upravljača upravlja sustavima paljenja i osvjetljenja i koristi se za zaključavanje upravljača, otvaranje sjedala i otvaranje poklopca spremnika goriva. Dolje su opisani različiti položaji glavnog prekidača.

SAVJET

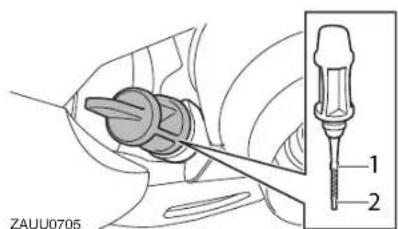

Kontaktna brava opremljena je poklopcem brave. (Za postupke otvaranja i zatvaranja poklopcem brave pogledajte stranicu 3-2.)

"ON (UKLJUČENO)"

Svi električni sustavi primaju napajanje, uključuju se glavno svjetlo, osvjetljenje instrumenata, stražnje i pomoćno svjetlo i agregat je moguće pokrenuti. Ključ nije moguće izvaditi.

"OFF (ISKLJUČENO)"

Svi električni sustavi su isključeni. Ključ se može izvaditi.

UPOZORENJE

Kontaktni ključ ne okrećite u položaj "OFF (ISKLJUČENO)" III "LOCK (ZAKLJUČANO)" dok je vozilo u pokretu. Ovime ćete isključiti električni sustav i možete prouzrokovati gubitak upravljivosti III nezgodu.

"LOCK (ZAKLJUČANO)"

Upravljač je zaključan i svi električni sustavi su isključeni. Ključ se može izvaditi.

Zaključavanje upravljača

OFF ON SEAT SEAT ON SEAT IGNITION

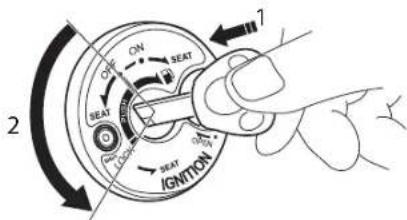

1. Pritisnite.
2. Okrenite.
3. Upravljač okrenite krajnje ulijevo.
4. Pritisnite ključ prema unutra dok je okrenut u položaj "OFF (ISKLJUČENO)", a potom ga pritisnutog okrenite u položaj "LOCK (ZAKLJUČANO)".
5. Izvadite ključ.

Otključavanje upravljača

Pritisnite ključ i držeći ga pritisnutim okrenite u položaj "OFF (ISKLJUČENO)".

UPOZORENJE

- Nikad ne okrećite ključ u položaj "OFF (ISKLJUČENO)" III "LOCK (ZAKLJUČANO)" dok je vozilo u pokretu, jer biste mogli

FUNKCIJE INSTRUMENTA I KONTROLA

3

isključiti električni sustav, što za posljedicu može imati gubitak upravljivosti i nezgodu.

- Ako se vozilo prevrne, nakon vraćanja u uspravan položaj provjerite da nema curenja goriva. Ako je prisutno curenje goriva, zatražite Yamaha prodavača da provjeri vozilo.

Poklopac brave

ON SEAT OFF SEAT ON SEAT IGNITION 1 2 3

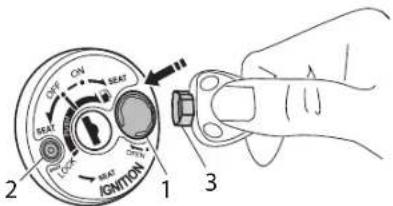

1. Ležište poklopca brave
2. Tipka "SHUT (ZATVORI)"
3. Drška ključa

Otvaranje poklopca brave

Glavu ključa umetnite u ležište poklopca brave kako je prikazano na ilustraciji, a zatim ključ okrenite u položaj "OPEN (OTVORENO)" kako biste otvorili poklopac.

Zatvaranje poklopca brave

Pritisnite tipku "SHUT (ZATVORI)" da biste zatvorili poklopac prave.

Svjetla pokazivača i svjetlo upozorenja

1 2 3 70 80 60 50 40 30 20 10 0

1. Svjetlo upozorenja problema s agregatom "
2. Pokazivač dugog snopa glavnog svjetla "
3. Pokazivač svjetla za skretanje "⇐→"

Pokazivač svjetla za skretanje

$$ " \Longleftrightarrow \Longrightarrow " $$

Ovo svjetlo pokazivača treptat će nakon pritiska na prekidač za signaliziranje skretanja ulijevo ili udesno.

Pokazivač dugog snopa glavnog svjetla "

Ovaj pokazivač svijetli kad je uključen dugi snop glavnog svjetla.

FUNKCIJE INSTRUMENTA I KONTROLA

Svjetlo upozorenja problema s agregatom "

Ovo se svjetlo upozorenja uključuje ako se otkrije problem u nekom od električnih krugova koji nadziru rad agregata. U tom slučaju zatražite Yamaha prodavača da smjesta provjeri sustav za samoprovjeru. Električni krug svjetla upozorenja moguće je provjeriti okretanjem ključa u položaj "ON (UKLJUČENO)". Svjetlo upozorenja trebalo bi se uključiti na nekoliko sekundi, a potom se isključiti. Ako se svjetlo upozorenja ne uključi nakon okretanja kontaktnog ključa u položaj "ON (UKLJUČENO)" ili ako se svjetlo upozorenja ne gasi, zatražite Yamaha prodavača da provjeri električni krug.

Jedinica brzinomjera

1 2 3 70 60 50 40 30 20 10 0

1. Brzinomjer
2. Brojač ukupnog prijeđenog puta
3. Pokazivač goriva

Jedinica brzinomjera sadrži brzinomjer, brojač prijeđenog puta i pokazivač goriva. Brzinomjer prikazuje brzinu vožnje. Brojač prijeđenog puta prikazuje ukupnu prijeđenu udaljenost. Pokazivač goriva prikazuje količinu u goriva spremniku za gorivo.

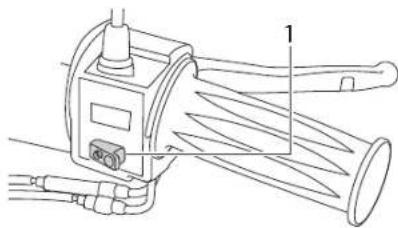

Prekidači na rukohvatu

Lijevo

3 2 1

ZAUU0684

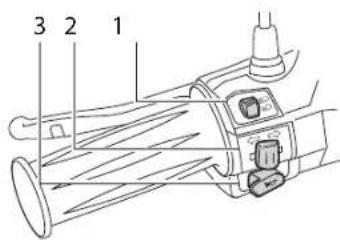

1. Prekidač glavnog svjetla "EIO EIO
2. Prekidač pokazivača smjera "⇔/⇒"
3. Prekidač sirene "▶"

Desno

Prekidač glavnog svjetla "70"

Prekidač postavite u položaj "Za dugi snop, a u položaj "Za kratki snop glavnog svjetla.

Prekidač pokazivača smjera "⇔/⇔" Za signaliziranje skretanja udesno prekidač pritisnite u smjeru "⇔". Za signaliziranje skretanja ulijevo prekidač pritisnite u smjeru "⇔". Nakon otpuštanja prekidač se vraća u središnji položaj. Da biste isključili pokazivač smjera, nakon povratka prekidača u središnji položaj pritisnite ga prema unutra.

Prekidač sirene "

Pritisnite ovaj prekidač da biste dali zvučni signal.

Prekidač za pokretanje "④

Pritisnite ovaj prekidač uz istovremeno primjenjivanje prednje ili stražnje kočnice kako biste elektropokretačem pokrenuli agregat. Detaljne upute o postupku pokretanja agregata potražite na stranici 5-1.

1. Lijevak za punjenje goriva
2. Najviša razina goriva
3. Odmah obrišite bilo kakvo proliveno gorivo. NAPOMENA: Proliveno gorivo smjesta obrišite čistom, suhom i mekanom krpom, jer gorivo može ošetiti obojene površine ili plastične dijelove.
4. Provjerite je li poklopac spremnika zatvoren.

UPOZORENJE

Gorivo je otrovno i može uzrokovati ozljede ili smrt. Pažljivo rukujte gorivom. Gorivo nikad ne pretačite ustima. U slučaju gutanja goriva, udisanja velike količinu gorivih Isparavanja III ulaska goriva u oči, smjesta potražite liječničku pomoć. U slučaju prolijevanja goriva po vašoj koži, smjesta isperite sapunom

FUNKCIJE INSTRUMENTA I KONTROLA

i vodom. Ako se gorivo izlije po vašoj odjeći, smjesta se preobucite.

Preporučeno gorivo:

Običní bezolovni benzin (alkoholno gorivo (E10) je prihvatljivo)

Zapremina spremnika goriva:

4,4 litara

NAPOMENA

Upotrebljavajte isključivo bezolovno gorivo. Upotreba goriva s olovom prouzrokovat će ozbiljna oštećenja internih dijelova agregata, poput prstena klipova, kao i ispušnog sustava.

Vaš Yamaha agregat dizajniran je za korištenje samo običnog bezolovnog goriva s minimalnim brojem oktana u razredu RON 95 ili višem. U slučaju preuranjenih detonacija u komori klipa, upotrijebite gorivo drugog proizvođača ili bezolovno gorivo više kvalitete. Upotreba bezolovnog goriva produljit će životni vijek svjećica i smanjiti troškove održavanja.

Alkoholno gorivo

Postoje dvije vrste alkoholnog goriva: alkoholno gorivo s etanolom i gorivo s metanolom. Alkoholno gorivo s etanolom može se koristiti ako sadržaj etanola nije veći od 10% (E10). Yamaha ne preporučuje alkoholno gorivo koje sadrži metanol jer on može izazvati oštećivanje sustava goriva ili probleme s performansama vozila.

Katalizator

Nakon rada, ispušni sustav je vruć. Da biste spriječili opasnost od vatre ili opeklina:

• Vozilo nikad ne parkirajte u blizini potencijalnih opasnosti od vatre, poput suhe trave ili drugih lakozapaljivih materijala.
• Vozilo parkirajte na mjestu gdje nije vjerojatno da bi pješaci ili djeca mogli dodirnuti vruće dijelove ispušnog sustava.
• Prije započinjanja bilo kakvih radova održavanja svakako provjerite je li se ispušni sustav ohladio.
• Nemojte dopustiti da agregat radi u praznom hodu dulje od nekoliko minuta. Produljeni rad u praznom hodu može izazvati pregrijavanje.

FUNKCIJE INSTRUMENTA I KONTROLA

NAPOMENA

Upotrebljavajte isključivo bezolovno gorivo. Upotreba goriva s udjelom olova prouzrokovat će neuklonjiva oštećenja katalizatora.

Sjedalo

Otvaranje sjedala

1. Motocikl postavite na središnji nogar.
2. Ključ okrenite u položaj "SEAT (SJEDALO)".

SAVJET

Tijekom okretanja ključa ne pritišćite prema unutra.

Otvaranje sjedala iz položaja "OFF (ISKLJUČENO)"

1 OFF ON SEAT SEAT SHUT LOCK SEAT IGNITION OPEN

ZAUU0690
1. Sjedala otvoreno (u položaju "OFF (ISKLJUČENO)")

Iz položaja "OFF (ISKLJUČENO)", ključ okrenite u smjeru suprotnom od kazaljki na satu u položaj "SEAT (SJEDALO)".

Otvaranje sjedala iz položaja "LOCK (ZAKLJUČANO)"

OFF ON SEAT SHUT LOCK SEAT IGNITION OPEN 1

ZAUU0691
1. Sjedala otvoreno (u položaju "LOCK (ZAKLJUČANO)")

Iz položaja "LOCK (ZAKLJUČANO)", ključ okrenite u smjeru suprotnom od kazaljki na satu u položaj "SEAT (SJEDALO)".

Otvaranje sjedala iz položaja "ON (UKLJUČENO)"

FUNKCIJE INSTRUMENTA I KONTROLA

3

OFF ON SEAT SHUT LOCK SEAT IGNITION OPEN 1

ZAUU0692
1. Sjedala otvoreno (u položaju "ON (UKLJUČENO)")
Iz položaja "ON (UKLJUČENO)", ključ okrenite u smjeru kazaljki na satu u položaj "SEAT (SJEDALO)".
3. Sjedalo preklopite prema gore.

Zatvaranje sjedala

1. Sjedalo preklopite unatrag i pritisnite na dolje da biste ga zaključali.
2. Ako vozilo ostavljate bez nadzora, ključ izvadite iz kontaktne brave.

SAVJET

Prije vožnje provjerite je li sjedalo pravilno učvršćeno.

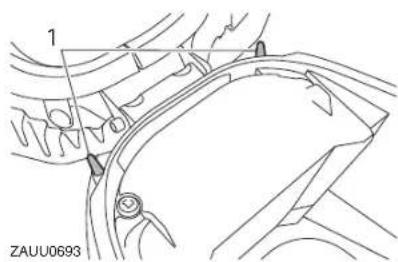

Držači kacige

Držači kacige smješteni su ispod sjedala.

Pričvršćivanje kacige na držač kacige

1. Otvorite sjedalo. (Pogledajte stranicu 3-7.)
2. Kacigu pričvrstite na držač kacige i potom pravilno zatvorite sjedalo. UPOZORENJE! Nikad ne vozite ako je kaciga pričvršćena na držač kacige, jer kaciga može udariti u predmete i na taj način prouzrokovati gubitak upravljivosti i mogućnost nezgode.

Otvorite sjedalo, uklonite kacigu s držača kacige i potom pravilno zatvorite sjedalo.

FUNKCIJE INSTRUMENTA I KONTROLA

Odjeljci za spremanje

Prednji odjeljak za spremanje Prednji odjeljak za spremanje nalazi se u prednjem dijelu vozila. Ovaj odjeljak koristite za male predmete.

Stražnji odjeljak za spremanje Ispod sjedala nalazi se stražnji odjeljak za spremanje. Ovaj odjeljak koristite za velike predmete. (Pogledajte stranicu 3-7.)

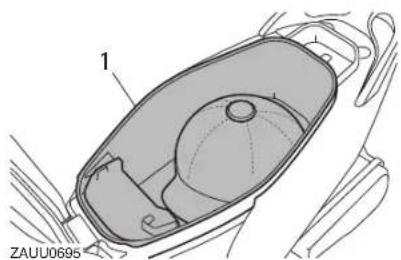

1. Stražnji odjeljak za spremanje

UPOZORENJE

• Ne premašujte ograničenje težine tereta stražnjeg odjeljka za spremanje, koje iznosi 5 kg.
• Ne premašujte ograničenje ukupne težine tereta za vozilo, koje iznosi 156 kg.

NAPOMENA

Tijekom upotrebe odjeljka za odlaganje Imajte na umu sljedeće stavke.

- Obzirom da odjeljak za odlaganje prikuplja toplinu dok je izložen sunčevom svjetlu i/lll toplini agregata, u odjeljku ne

odlažite nikakve predmete koji su podložni toplini, te potrošne ili zapaljive predmete.

• Da biste izbjegli širenje vlage unutar odjeljka za spremanje, vlažne predmete čvrsto umotajte u plastičnu vrećicu prije nego ih odložite u odjeljak.
• Obzirom da tijekom pranja skutera u odjeljak za spremanje može prodrijeti voda, sve predmete čvrsto umotajte u plastičnu vrećicu.
• U odjeljak za spremanje ne odlazite vrijedne ili lomljive predmete.

SAVJET

Skuter ne ostavljajte bez nadzora dok je sjedište otvoreno.

FUNKCIJE INSTRUMENTA I KONTROLA

Kuka za prtljagu

UPOZORENJE

• Ne premašujte ograničenje težine tereta kuke za prtljagu, koje iznosi 1,0 kg.
• Ne premašujte ograničenje ukupne težine tereta za vozilo, koje iznosi 156 kg.

Bočni nogar nalazi se s lijeve strane okvira vozila. Dok je vozilo u uspravnom položaju, stopalom podignite ili spustite bočni nogar.

SAVJET

Ugrađeni mikroprekidač bočnog nogara sastavni je dio sustava prekida kruga paljenja koji u određenim okolnostima prekida paljenje. (Za pojašnjenje o sustavu prekida kruga paljenja pogledajte sjedeće poglavlje.)

UPOZORENJE

Vozilo se ne smije voziti sa spuštenim bočnim nogarom ili s bočnim nogarom koji se ne može pravilno podignutli ili zadržati u gornjem položaju jer bi u tom slučaju nogar mogao doći u dodir s tlom i omesti vozača, te prouzrokovati gubitak upravljivosti. Yamahin sustav prekida kruga paljenja dizajniran je s namjenom pomaganja vozača u ispunjavanju njegove obaveze podizanja bočnog nogara prije pokretanja vozila. Iz tog razloga redovno provjeravajte sustav, a u slučaju njegovog nepravilnog rada zatražite Yamaha prodavača da ga provjeri.

FUNKCIJE INSTRUMENTA I KONTROLA

Sustav prekida kruga paljenja

Funkcioniranje mikroprekidača bočnog nogara provjerite sukladno sljedećem postupku:

FUNKCIJE INSTRUMENTA I KONTROLA

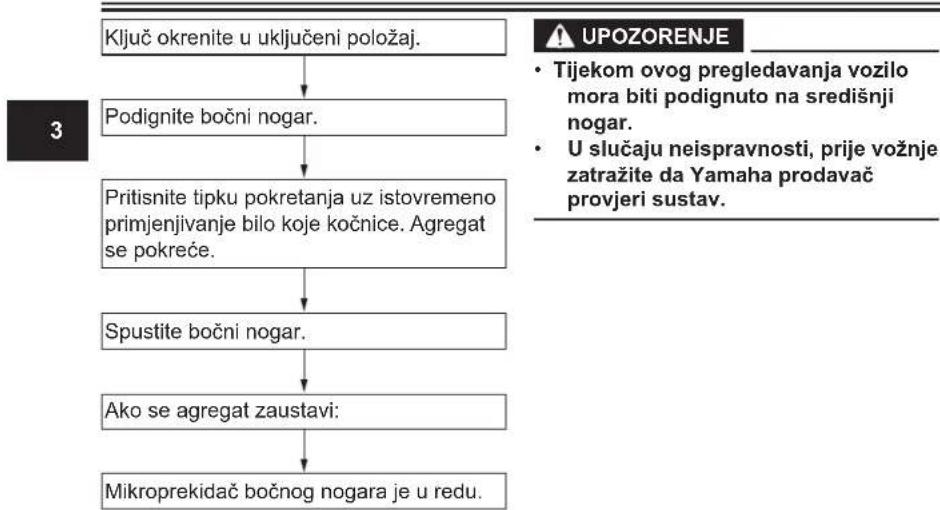


ZA VAŠU SIGURNOST - PROVJERE PRIJE UPOTREBE

Svoje vozilo pregledajte prije upotrebe kako biste provjerili je li u ispravnom stanju. Uvijek slijedite postupke i planove pregleda i održavanja opisane u ovom Korisničkom priručniku.

UPOZORENJE

Neizvođenje provjere ili nepravilno održavanje vozila povećavaju mogućnost događanja nezgoda ili oštećivanja opreme. Ne koristite vozilo ako ustanovite bilo kakav problem. Ako problem nije moguće otkloniti izvođenjem postupaka opisanim u ovom priručniku, neka vozilo pregleda Yamaha prodavač.

Prije korištenja vozila provjerite sljedeće:

STAVKA PROVJERE STRANICA
Gorivo • Provjerite razinu goriva u spremniku.• Prema potrebi dopunite.• Provjerite razvođa goriva radi mogućih curenja.		3-5
Ulje za agregat • Provjerite razinu ulja u agregatu.• Prema potrebi dolijte preporučenog ulja do specificirane razine.• Provjerite vozilo radi curenja ulja.		6-10
Ulje završnog prijenosa • Provjerite vozilo radi curenja ulja. 6-12
Prednja kočnica • Provjerite	funkcioniranje.• Ako je funkcioniranje mekano ili "diše", zatražite Yamaha prodavača da odzrači hidraulični sustav.• Provjerite istrošenost kočnih pločica.• Prema potrebi zamijenite.• Provjerite razinu tekućine u spremniku.• Prema potrebi dolijte preporučene tekućine za kočnice do specificirane razine.• Provjerite hidraulički sustav radi mogućih curenja.	6-18, 6-19
Stražnja kočnica • Provjerite	funkcioniranje.• Prema potrebi podmažite opleteno uže.• Provjerite slobodan hod poluge.• Prema potrebi prilagodite.	6-18, 6-19

ZA VAŠU SIGURNOST - PROVJERE PRIJE UPOTREBE

STAVKA PROVJERE STRANICA
Ručka gasa	Provjerite da funkcionira bez poteškoća.Provjerite slobodan hod ručke gasa.Ako je potrebno, zatražite Yamaha prodavača da prilagodi slobodan hod ručke gasa i podmaže opleteno uže i kućište ručke.	6-15, 6-20
Upravljačka opletena užad	Provjerite da funkcionira bez poteškoća.Prema potrebi podmažite.	6-20
Kotači i gume	Provjerite zbog mogućih oštećenja.Provjerite stanje guma i dubinu profi la.Provjerite tlak zraka.Prema potrebi prilagodite.	6-15, 6-17
Poluge kočnica	Provjerite da funkcionira bez poteškoća.Prema potrebi podmažite osovine poluga.	6-21
Središnji i bočni nogari	Provjerite da funkcionira bez poteškoća.Prema potrebi podmažite osovine.	6-21
Spojne točke na okviru	Provjerite jesu li svi vijci, zavrtnji i matice pravilno pritegnuti.Prema potrebi pritegnite.	—
Instrumenti, svjetla, pokazivači i prekidači	Provjerite funkcioniranje.Prema potrebi prilagodite.	—
Mikroprekidač bočnog nogara	Provjerite funkcioniranje sustava prekida kruga paljenja.Ako sustav ne funkcionira ispravno, zatražite Yamaha prodavača da smjesta provjeri vozilo.	3-10

RUKOVANJE I DETALJI VAŽNI ZA VOŽNJU

Pažljivo pročitajte ovaj Korisnički priručnik kako biste se upoznali sa svim kontrolama. Ako postoji kontrola ili funkcija koju ne razumijete, kontaktirajte vašeg Yamaha prodavača.

UPOZORENJE

Ako se ne upoznate s kontrolama, moglo biste izgubiti nadzor nad vozilom, što može prouzrokovati nezgodu ili ozljedu.

SAVJET

Ovaj model vozila opremljen je senzorom kuta naginjanja koji zaustavlja rad agregata u slučaju prevrtanja vozila. Da biste agregat pokrenuli nakon prevrtanja, kontaktnu bravu okrenite u položaj "OFF (ISKLJUČENO)", a zatim u vratite u položaj "ON (UKLJUČENO)". U protivnom se agregat neće pokrenuti iako će elektropokretač raditi nakon pritiska tipke za pokretanje.

Pokretanje agregata

NAPOMENA

Prije prve upotrebe vozila proučite upute o razrađivanju agregata na stranici 5-3.

Da bi sustav prekida kruga paljenja omogućio pokretanje agregata, bočni nogar mora biti podignut. Za dodatne informacije pogledajte stranicu 3-11.

1. Ključ okrenite u položaj "ON (UKLJUČENO)".
2. U potpunosti oduzmite gas.
3. Pokrenite agregat pritiskom na prekidač za pokretanje uz istovremeno primjenjivanje prednje ili stražnje kočnice. U slučaju da se agregat ne pokrene, otpustite prekidač, pričekajte nekoliko sekundi i pokušajte ponovno. Svako pokretanje treba biti što kraćim, radi očuvanja napunjenosti akumulatora. Ne pokrećite agregat dulje od 10 sekundi tijekom bilo kojeg pokušaja paljenja. Ako se agregat ne pokrene, pokušajte s gasom otvorenim za 1/8.

RUKOVANJE I DETALJI VAŽNI ZA VOŽNJU

NAPOMENA

Radi očuvanja životnog vijeka agregata, nikad ne ubrzavajte dok je agregat hladan!

Započinjanje vožnje

1. Dok lijevom rukom primjenjujete stražnju kočnicu, a desnom držite rukohvat, skuter guranjem spustite sa središnjeg nogara.
2. Sjednite na sredinu sjedala i prilagodite zrcala.
3. Uključite svjetlosne pokazivače smjera.
4. Provjerite nadolazeći promet i potom polako zakrenite ručicu gasa (desni rukohvat) kako biste krenuli s mjesta.
5. Isključite svjetlosne pokazivače smjera.

Ubrzavanje i usporavanje

• Izbjegavajte snažna ili nagla kočenja (pogotovo dok ste nagnuti u stranu) jer bi skuter mogao prokliziti ili izvesti prejako skretanje.
• Ako su vlažni, željeznički prijelazi, tramvajske tračnice, čellčne ploče na gradilištima i poklopci šahtova postaju izuzetno skliski. Iz tog razloga tiljekom prilaska takvim područjima usporite i pažljivo ih prelazite.
• Imajte na umu kako je kočenje na vlažnom kolniku znatno otežano.
• Na nizbrdici vozite polagano jer kočenje na takvim dionica može biti znatno otežano.

Savjeti za smanjivanje potrošnje goriva

Potrošnja goriva velikim dijelom ovisi o vašem stilu vožnje. Da biste smanjili potrošnju goriva, razmotrite sljedeće savjete:

• Tijekom ubrzavanja izbjegavajte velike brojeve okretaja agregata.
• Izbjegavajte velike brojeve okretaja agregata u praznom hodu.
• Isključite agregat umjesto da ga ostavljate u praznom hodu tijekom duljeg vremenskog razdoblja (npr. u prometnim zastojima, na semaforima ili željezničkim prijelazima).

Razrađivanje agregata

Najvažnije razdoblje u životu vašeg agregata je između 0 i 1000 km ukupne prijeđene udaljenosti. Iz tog razloga morate pažljivo pročitati sljedeće upute. S obzirom da je agregat potpuno nov, ne izlažite ga prevelikom opterećenju tijekom prvih 1.000 km. Različiti dijelovi agregata prilagođavaju se habanjem i poliraju svoje površine radi postizanja ispravnih radnih tolerancija. Tijekom ovog razdoblja potrebno je izbjegavati produljenu upotrebu pod punim gasom ili bilo koje stanje koje može rezultirati pregrijavanjem agregata.

0 - 150 km

Izbjegavajte produljeni rad iznad 1/3 gasa. Nakon svakog sata rada zaustavite agregat i dopustite mu da se hladi 5-10 minuta.

S vremena na vrijeme mijenjajte broj okretaja agregata. Ne održavajte isti broj okretaja agregata.

1. U potpunosti oduzmite gas.
2. Postepenim jačanjem pritiska istovremeno primjenjujte prednju i stražnju kočnicu.

RUKOVANJE I DETALJI VAŽNI ZA VOŽNJU

150 - 500 km

Izbjegavajte produljeni rad iznad 1/2 gasa.

Agregat slobodno turirajte između stupnjeva prijenosa, ali ni u kojem trenutku ne primjenjujte puni gas. 500 - 1.000 km

Izbjegavajte produljeni rad iznad 3/4 gasa. 1.000 km i više

Izbjegavajte produljeni rad s punim gasom.

Povremeno varirajte broj okretaja agregata.

NAPOMENA:Nakon 1.000 km potrebno je zamijeniti ulje za agregat, element filtra ulja lili filter, kao i očistiti cjedilo ulja. U slučaju pojave bilo kakvog problema s agregatom tijekom razdoblja njegove razrade, smjesta zatražite Yamaha prodavača da pregleda vozilo.

Parkiranje

Nakon parkiranja isključite agregat i potom izvadite ključ iz kontaktne brave.

! UPOZORENJE

• Obzirom da agregat i ispušni sustav mogu postati jako vrući, parkirajte na mjestu gdje nije vjerojatno da bi pješaci ili djeca mogli dodirnuti takve vruće dijelove I opeći se.
• Ne parkirajte na mekanom ili nagnutom tlu jer bi moglo doći do pada vozila u stranu i povećanja rizika od izlijevanja goriva i vatre.
• Ne parkirajte u blizini trave ili drugih zapaljivih materijala koji mogu uhvatiti plamen.

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

Periodički pregledi, prilagođavanja i podmazivanja održat će vaše vozilo u najsigurnijem i najučinkovitijem mogućem stanju. Vlasnik/rukovatelj vozila odgovoran je za sigurnost. Na sljedećim su stranicama objašnjene najvažnije točke pregleda, prilagođavanja i podmazivanja vozila.

Razdoblja navedena u tablici periodičkog održavanja i podmazivanja potrebno je smatrati kao opće smjernice za normalne uvjete upotrebe. Pa ipak, ovisno o meteorološkim uvjetima, zemljištu, geografskoj lokaciji i individualnoj upotrebi, razdoblja održavanja moglo bi biti potrebno skratiti.

UPOZORENJE

Nepravilno održavanje vozila ili nepravilno izvođenje održavanja može povećati rizik ozljede ili smrti tijekom servisiranja ili upotrebe vozila. Ako niste upoznati sa servisiranje vozila, neka servisiranje izvede Yamaha prodavač.

! UPOZORENJE

Tijekom izvođenja održavanja isključite agregat, osim ako je drugačije određeno.

• Unutar pokrenutog agregata nalaze se pokretni dijelovi koji mogu zahvatiti dijelove tijela ili odjeće, kao i električni dijelovi koji mogu izazvati električni udar ili vatru.
• Pokrenuti agregat tijekom održavanja može izazvati ozljede očiju, opekline, vatru ili trovanje ugljičnim monoksidom - i vjerojatno izazvati smrt. Za dodatne informacije o ugljičnom monoksidu pogledajte stranicu 1-3.

UPOZORENJE

Diskovi kočnica, čeljusti, bubnjevi i laminati mogu postati jako vrući tijekom korištenja. Da biste izbjegli moguće opekline, pustite da se komponente kočnica ohlade prije nego ih dodirujete.

Kontrola emisija ne samo što osigurava čist zrak, već je i od životne važnosti za pravilan rad agregata i najbolje performanse. Servisiranja vezana uz kontrolu emisije posebno su grupirana u sljedećim tablicama periodičkog održavanja. Ta servisiranja zahtijevaju specijalizirane podatke, znanje i opremu. Održavanje, zamjenu ili popravak uređaja i sustava za kontrolu emisija može izvesti bilo koja certifi cirana ustanova ili pojedinac (ako je primjenljivo). Yamaha prodavači su izučeni i opremljeni za izvođenje tih servisiranja.

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

Korisnički komplet alata

6

1 ZAUU0697

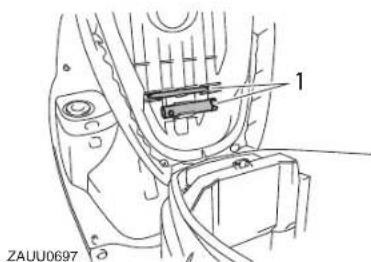

1. Korisnički komplet alata

Komplet korisničkog alata smješten je ispod sjedala. (Pogledajte stranicu 3-7.) Servisni podaci u ovom priručniku i alati u kompletu korisničkog alata imaju svrhu da vam pomognu u prilagođavanju performansi, kao i u radovima održavanja i manjim popravcima. Pa ipak, dodatni alati poput moment-ključa mogli bi biti potrebni za pravilno izvođenje nekih radova održavanja.

SAVJET

Ako nemate alate ili iskustvo koje je potrebno za određeni zahvat, neka ih umjesto vas izvede Yamaha prodavač.

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

SAVJET

• Godišnje provjere potrebno je izvesti svake godine, osim u slučaju ako se umjesto nje izvodi provjera na osnovu prijeđenih kilometara.
• Nakon prijeđenih 30.000 km, ponavljajte razdoblja održavanja koja započinju pri 6.000 km.
• Stavke označene zvjezdicom trebao bi izvesti Yamaha prodavač jer one potražuju upotrebu posebnih alata, podataka i tehničkih vještina.

Tablica periodičkog održavanja za sustav kontrole emisija

BR. STAVKA		PROVJERA ILI RADOVI ODRŽAVANJA 1.000 km	BROJAČ UKUPNOG PRIJEĐENOG PUTA					GODIŠNJA PROVJERA
			1.000 km	6.000 km	12.000 km	18.000 km	24.000 km
1 *	Cjevovod goriva	Provjerite cjevovode goriva zbog mogućih pukotina ili oštećenja.		√	√	√	√
2	*	Filtar goriva	Provjerite stanje.		√		√
3	Svjecica	Provjerite stanje.Očistite i prilagodite zazor elektroda.		√	√	√	√
		Zamijenite.	Svakih 10.000 km
4 *	Ventili	Provjerite zračnost ventila.Prema potrebi prilagodite.			√		√
5 *		Ubrizgavanje goriva	Provjerite broj okretaja agregata u slobodnom hodu.	√	√	√	√
6 *	Ispušni sustav	Provjerite zbog mogućih curenja.Prema potrebi pritegnite.Zamijenite brtve ako je potrebno.		√	√	√	√

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

Tablica općeg održavanja i podmazivanja

BR. STAVKA		PROVJERA ILI RADOVI ODRŽAVANJA1.000 km	BROJAČ UKUPNOG PRIJEĐENOG PUTA					GODIŠNJA PROVJERA
			1.000 km	6.000 km	12.000km	18.000km	24.000km
1		Element fi ltra za zrak	Zamijenite. Svakih 16.000 km
2		Crijevo za provjeru fi ltra za zrak	Očistite. √ √ √ √	√
3 *		Element fi ltra zraka kućišta V-remena	Očistite.		√	√	√	√
			Prema potrebi zamijenite.
4 *	Akumulator		Provjerite napon akumulatora.	√	√	√	√	√
			Prema potrebi zamijenite akumulator.
5 *	Prednja kočnica		Provjerite funkcioniranje, razinu tekućine i moguća curenja.	√	√	√	√	√
			Zamijenite istrošene pločice.	Čim se istroše do ograničenja
6 *	Stražnja kočnica		Provjerite funkcioniranje i prilagodite slobodan hod poluge kočnice.	√	√	√	√	√
			Zamijenite papuče kočnica.	Čim se istroše do ograničenja
7 *	Cjevovod kočnice		Provjerite zbog mogućih pukotina ili oštećenja. Provjerite pravilnost postavljanja i pritezanja.		√	√	√	√
			Zamijenite. Svake 4 godine Svake 4 godine
8 *		Tekućine za kočnice	Zamijenite.	Svake 2 godine
9	*	Kotači	Provjerite usmjerenost i moguća oštećenja.		√	√	√	√
10 *	Gume		Provjerite dubinu profila i moguća oštećenja. Prema potrebi zamijenite. Provjerite tlak zraka. Prema potrebi prilagodite.		√	√	√	√

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

BR.		STAVKA	PROVJERA ILI RADOVI ODRŽAVANJA BROJAČ UKUPNOG PRIJEĐENOG PUTA						GODIŠNJA PROVJERA
			1.000 km 1.000 km 6.000 km			12.000 km	18.000 km	24.000 km
11	*	Ležajevi kotača	Provjerite labavost i moguća oštećenja.		√	√	√	√
12	*	Ležajevi upravljača	Provjerite prazan hod ležajeva i grubost upravljača.	√	√	√	√	√
			Podmažite s mašću na bazi litij-sapuna. Svakih 12.000 km
13	*	Spojne točke na okviru	Provjerite jesu li svi vijci, zavrtnji i matice pravilno pritegnuti.		√	√	√	√
14		Bočni nogar, središnji nogar	Provjerite funkcioniranje.Podmažite s mašću na bazi litij-sapuna.		√	√	√	√
15	*	Mikroprekidač bočnog nogara	Provjerite funkcioniranje.√√	√	√	√		√
16	*	Prednja vilica	Provjerite funkcioniranje i moguća curenja ulja.		√	√	√	√
			Promijenite ulje prednje vilice. Svakih 20.000 km
17	*	Sklop amortizera	Provjerite funkcioniranje i moguća curenja ulja iz amortizera.		√	√	√	√
18	Ulje za agregat	• Promijenite. (Pogledajte stranicu 6-10.)Provjerite razinu ulja i provjerite vozilo radi mogućih curenja.	√
19	*	Cjedilo filtra ulja za agregat	Očistite.	√					√
20		Ulje završnog prijenosa	Provjerite vozilo radi curenja ulja.	√	√	Svakih 8.000 km
			Zamijenite.	√	Svakih 12.000 km
21	*	V-remen	Provjerite radi oštećenja i trošenja.			√	√	√	√
			Zamijenite.	Svakih 25.000 km

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

BR. ST		AVKA	PROVJERA ILI RADOVI ODRŽAVANJA1.000 km	BROJAČ UKUPNOG PRIJEĐENOG PUTA					GODIŠNJA PROVJERA
				1.000 km	6.000 km	12.000km	18.000km	24.000km
22 *		Sekundarni kolu V-remena	Podmažite. Svakih 12.000 km
23 *		Mikroprekidači prednje i stražnje kočnice	Provjerite funkcioniranje.
24		Pokretni dijelovi i opletena užad	Podmažite.
25 *	Ručka gasa		Provjerite funkcioniranje.Provjerite slobodan hod opletenog užeta gasa i po potrebi prilagodite.Podmažite opleteno uže i kućište ručke.
26 *		Svjetla, pokazivači i prekidači	Provjerite funkcioniranje.Prilagodite snop glavnog svjetla.

SAVJET

• Filtar zraka i fi Itar V-remena

• Filtar za zrak ovog modela motocikla opremljen je potrošnim elementom od nauljenog papira, koji se ne smije čistiti zrakom pod pritiskom, radi izbjegavanja oštećivanja.
• Element filtra zraka potrebno je češće mijenjati i element filtra V-remena češće servisirati prilikom vožnje u neuobičajeno mokrim ili prašnjavim područjima.

• Servisiranje hidrauličke kočnice

• Nakon rastavljanja glavnih cilindara i čeljusti kočnica, uvijek promijenite tekućinu. Redovno provjeravajte razinu tekućine za kočnice i po potrebi dopunite spremnik.
• Svake dvije godine zamijenite unutarnje komponente glavnog cilindra i čeljusti kočnice, te zamijenite tekućinu za kočnice.
• Svake četiri godine zamijenite crijevo kočionog razvoda, te u slučaju napuknuća ili oštećenja.

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

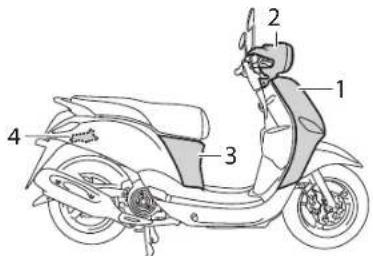

Uklanjanje i postavljanje oplate i ploča

Prikazanu oplatu i ploče potrebno je ukloniti zbog izvođenja nekih radova održavanja koji su opisani u ovom poglavlju. Pregledajte ovaj odjeljak svaki put kad se ukaže potreba za uklanjanjem ili postavljanjem oplate ili ploča.

1. Oplata A
2. Povucite oplatu A, kako je prikazano.

SAVJET

Kada uklanjate oplatu A, vucite za prikazana područja od vrha prema dnu.

Postavljanje oplate

1. Poravnajte ispupčenja na oplati A s utorima na unutarnjoj oplati, a zatim pritisnite oplatu A u izvorni položaj.
2. Oplatu A postavite učvršćivanjem vijaka.

SAVJET

Kada postavljate oplatu A, pritišćite na prikazanim područjima od dna prema vrhu.

Ploča A

Uklanjanje ploče

1. Uklonite oplatu A. (Pogledajte stranicu 6-7.)
2. Uklonite vijke, a potom uklonite ploču.

1. Otvorite sjedalo. (Pogledajte stranicu 3-7.)

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

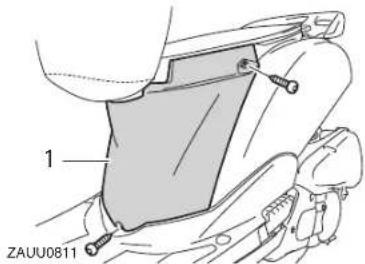

1. Uklonite vijke, a potom na prikazani način skinite ploču.

1 ZAUU0811

1. Ploča B

Postavljanje ploče

1. Ploču postavite u izvorni položaj i potom postavite vijke.
2. Zatvorite sjedalo.

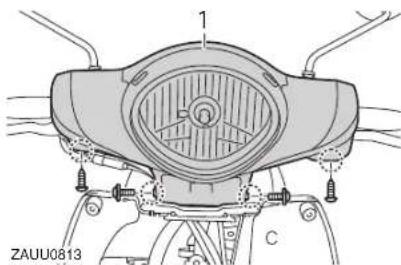

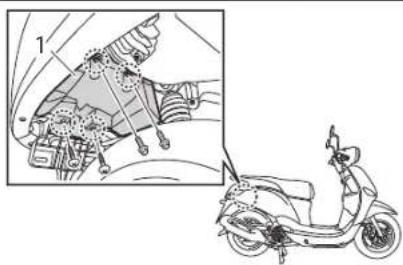

Ploča C

Uklanjanje ploče

Uklonite zavrtnje i vijke, a potom na prikazani način uklonite ploču.

Svjećica je važna komponenta agregata i njezino provjeravanje nije teško.

S obzirom da vrućina i taloženje prouzrokuju sporo erodiranje svjećice, potrebno ju je izvaditi i provjeravati u skladu s tablicom periodičkih održavanja i podmazivanja. Dodatno je na osnovu stanja svjećice moguće donijeti zaključak o stanju agregata.

Uklanjanje svjećice

1. Vozilo postavite na središnji nogar.
2. Uklonite ploču B. (Pogledajte stranicu 6-7.)
3. Uklonite priključnicu svjećice.

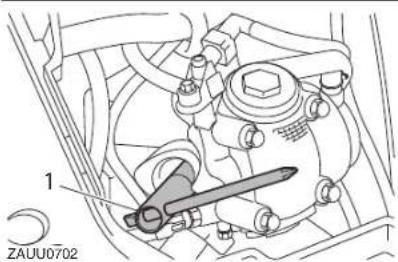

4. Svjećicu uklonite na prikazani način upotrebom ključa za svjećice iz korisničkog kompleta alata.

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

1 ZAUU0702

1. Ključ za svjećice

Provjera svjećice

1. Provjerite je li keramički izolator oko središnje elektrode svjećice srednje do svijetle nijanse žućkaste boje (idealna boja pri normalnoj upotrebi vozila).

SAVJET

Ako svjećica ima znatnu drukčiju boju, postoji vjerojatnost da agregat nepravilno funkcionira. Ne pokušavajte sami ustanoviti uzrok takvog problema. Umjesto toga zatražite od vašeg Yamaha prodavača da smjesta provjeri vozilo.

1. Provjerite postoje li na svjećici naznake erozije elektroda ili pretjeranog taloženja čađi i ostalih tvari i po potrebi je zamijenite.

Specificirane svjećice: NGK/CR6HSA

1. Izmjeriti zazor elektroda pomoću mjernih pločica i po potrebi prilagoditi ga specifi kacijama.

1. Očistite površinu brtve svjećice i dosjednu površinu, a potom obrišite bilo kakve nečistoće s navoja svjećice.
2. Pomoću ključa za svjećice postavite svjećicu i potom je zategnite uz specifi cirani zatezni moment.

Zatezni moment:

Ako nemate na raspolaganju moment-ključ, dobra procjena pravilne zategnutosti je zakretanje za 1/4 do 1/2 okreta nakon uvrtanja prstima. Ipak je potrebno da se prvom prilikom svjećice pritegnu uz specifi cirani zatezni moment.

1. Postavite priključnicu svjećice.
2. Postavite ploču.

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

Ulje za agregat i cjedilo ulja

Razinu ulja za agregat trebalo bi provjeravati prije svake vožnje. Dodatno, ulje je potrebno promijeniti i cjedilo ulja očistiti u razdobljima koja su specificirana u tablici periodičkih održavanja i podmazivanja.

Provjera razine ulja agregata

1. Vozilo postavite na središnji nogar. Maleni nagib u stranu može prouzrokovati pogrešno očitanje.
2. Pokrenite agregat, zagrijavajte ga nekoliko minuta i potom isključite.
3. Pričekajte nekoliko minuta da se ulje slegne, uklonite poklopac za punjenje ulja i obrišite šipku za ulje. Vratite ju u otvor (ne zavrćite ju) i potom je ponovno izvucite da biste provjerili razinu ulja.

UPOZORENJE

Prigušnik i štitnik prigušnika postanu izuzetno vrući tljekom upotrebe. Da biste izbjegli moguće opekline, pustite da se prigušnik i štitnik ohlade prije uklanjanja čepa za punjenje ulja.

SAVJET

Razina ulja za agregat trebala bi biti između oznaka najniže i najviše razine.

1. Poklopac otvora za punjenje ulja

ZAUU0705 1 2

1. Oznaka najviše razine

2. Oznaka najniže razine

3. Ako je razina ulja za agregat pri oznaci najmanje razine ili niže, dopunite uljem preporučene vrste dok ne postignete ispravnu razinu.

4. Vratite mjernu šipku u otvor za punjenje ulja, a potom zategnite poklopac za punjenje ulja.

1. Pokrenite agregat, zagrijavajte ga nekoliko minuta i potom isključite.
2. Ispod agregata postavite tavu za otpadno ulje.
3. Skinite poklopac otvora za punjenje ulja i čep za drenažu, kako biste ispustili cjelokupne ulje iz kućišta koljenastog vratila. NAPOMENA: Tijekom uklanjanja čepa za drenažu ulja iz otvora će ispasti O-brtva, opruga i cjedilo ulja. Pazite da ne izgubite te dijelove.

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

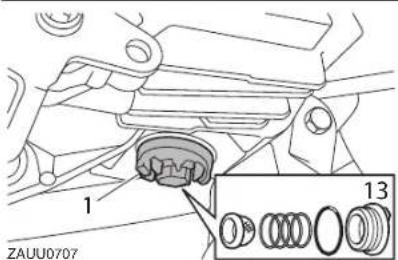

1 ZAUU0707 13

1. Čep za drenažu ulja agregata B
2. O-prsten
3. Opruga
4. Cjedilo ulja

SAVJET

Kada mijenjate samo motorno ulje, uklonite čep za drenažu ulja A. Kada mijenjate motorno ulje i čistite cjedilo motornog ulja, uklonite i čep za drenažu B.

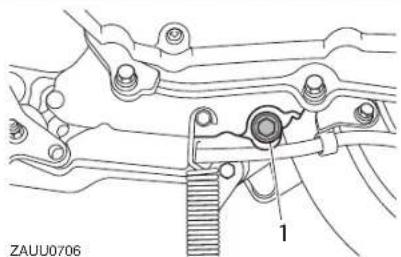

ZAUU0706 1

1. Čep za drenažu ulja agregata A
2. Cjedilo motornog ulja očistite otapalom i provjerite ga zbog mogućih oštećenja i po potrebi ga zamijenite.
3. Provjerite O-brtvu zbog mogućih oštećenja i po potrebi je zamijenite.
4. Postavite cjedilo motornog ulja, oprugu, O-brtvu i čep za drenažu ulja agregata, a čep za drenažu potom zategnite uz specifi cirani zatezni moment.

SAVJET

Provjerite je li O-prsten pravilno namješten u svojem ležištu.

Zatezni moment:

Čep za drenažu ulja agregata A:

20 Nm (2,0 m·kg)

Čep za drenažu ulja agregata B:

20 Nm (2,0 m·kg)

1. Dolijete specificiranu količinu preporučenog ulja za agregat, a zatim postavite i pritegnite poklopac za punjenje ulja.

Preporučeno ulje za agregate:

Svakako obrišite bilo koje izliveno ulje nakon što se agregat i ispušni sustav ohlade.

NAPOMENA

- Da biste izbjegli proklizivanje spojke (ulje agregata također podmazuje i spojku) ne dolljevajte nikakve kemijske aditive. Ne upotrebljavajte ulja s dizelskom specifi kacijom "CD" ili ulja više kvalitete od one koja je specifi cirana. Dodatno, ne upotrebljavajte ulja s oznakom "ENERGY CONSERVING II (OČUVANJE SNAGE II)" ili višom.

- Pobrinite se da u kućište koljenastog vratila ne dospiju nečistoće.

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

1. Pokrenite agregat, pustite da nekoliko minuta radi u praznom hodu i zatim provjerite moguća curenja ulja. U slučaju curenja smjesta isključite agregat i potražite uzrok.
2. Isključite agregat i provjerite razinu ulja, te po potrebi dolijte.

Ulje završnog prijenosa

Kućište završnog prijenosa potrebno je provjeriti prije svake vožnje, radi mogućeg prisustva curenja. U slučaju bilo kakvog curenja, neka Yamaha prodavač provjeri i popravi skuter. Dodatno, ulje završnog prijenosa potrebno je promijeniti u razdobljima koja su specifi cirana u tablici periodičkih održavanja i podmazivanja.

1. Pokrenite agregat, vožnjom skuterom tijekom nekoliko minuta zagrijte ulje završnog prijenosa i potom isključite agregat.
2. Skuter postavite na središnji nogar.
3. Ispod spremnika ulja završnog prijenosa postavite tavu za otpadno ulje.
4. S kućišta završnog prijenosa uklonite čep za punjenje ulja i njegovu O-brtvu.

2 1 ZAUU0708

1. Poklopac otvora za punjenje ulja završnog prijenosa
2. Čep za drenažu ulja završnog prijenosa
3. Uklonite čep za drenažu ulja i njegovu brtvu kako biste iz kućišta završnog prijenosa ispustili cjelokupno ulje.
4. Postavite čep za drenažu ulja završnog prijenosa i njegovu novu brtvu, a zatim čep pritegnite uz specifi cirani zatezni moment.

Zatezni moment:

Čep za drenažu ulja završnog prijenosa:

13 Nm (1,3 m·kg)

1. Dolijte specificiranu količinu preporučenog ulja za završni prijenos. UPOZORENJE! Pobrinite se da u kućište završnog prijenosa ne dospiju nečistoće. Pobrinite se da ulje ne dospije na gume ili kotače.

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

Preporučena ulja za završni prijenos:

Čep za punjenje ulja završnog prijenosa:

20 Nm (2,0 m·kg)

1. Provjerite kućište završnog prijenosa radi prisustva mogućih curenja. U slučaju curenja provjerite uzrok.

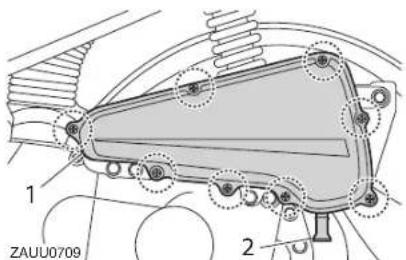

Element fi ltra za zrak potrebno je promijeniti svakih 16.000 km i element fi ltra za zrak kućišta V-remena očistiti u razdobljima koja su specifi cirana u tablici periodičkih održavanja i podmazivanja. Elemente zračnih filtara potrebno je ćešće servisirati ako vozite u neuobičajeno mokrim ili prašnjavim područjima.

Provjera i zamjena elementa fi ltra za zrak

1. Vozilo postavite na središnji nogar.
2. Uklonite vijke i skinite poklopac kućišta fi ltra za zrak.

1 ZAUU0709 2

1. Poklopac kućišta filtra za zrak

2. Crijevo za drenažu kućišta fi ltra za zrak

3. Element fi ltra za zrak uklonite izvlačenjem prema van.

ulje preporučene vrste, a zatim iscijedite višak ulja. UPOZORENJE! Upotrebljavajte isključivo namjenske razrjeđivače za čišćenje dijelova. Kako bi ste izbjegli rizik od požara ili eksplozije, ne upotrebljavajte goriva ili razrjeđivače s niskim iskrištem. NAPOMENA: Pažljivo rukujte elementom fi ltra za zrak i ne uvijajte ga kako biste izbjegli njegovo oštećivanje.

SAVJET

Element mora biti vlažan, ali iz njega se ne smije cijediti ulje.

Preporučeno ulje:

Yamaha ulje za pjenaste fi ltre za zrak ili drugo kvalitetno ulje za pjenaste fi ltre za zrak

1. Element ugradite u kućište fi ltra.
2. Pokrov fi ltra zraka postavite u njegov izvorni položaj, a zatim postavite njegove zavrtnje. NAPOMENA: Provjerite je li svaki element fi ltra za zrak pravilno namješten u svom kućištu. Agregat se nikad ne bi smjelo upotrebljavati bez ugrađenih elemenata fi ltra za

zrak. U protivnom može doći do pretjeranog habanja klipova i/ili cilindara.

Čišćenje poklopaca elementa filtra zraka i crijeva za provjeru

1. Provjerite svaki poklopac na dnu kućišta fi ltra zraka i crijevo na dnu kućišta V-remena zbog nakupljene nečistoće ili vode.
2. Ako je vidljiva nečistoća ili voda, uklonite crijevo ili poklopce iz njihovih obujmica.
3. Nečistoću ili vodu ocijedite u odgovarajući spremnik.
4. Crijevo za provjeru ili poklopce elementa fi ltra zraka vratite u njihove izvorne položaje.

SAVJET

Crijevo za provjeru ili poklopce elementa fi ltra zraka treba češće provjeravati nakon vožnje po kiši, pranja vozila ili u slučaju prevrtanja. Ako su crijevo za provjeru ili poklopci začepljeni, neka Yamaha prodavač servisira vozilo.

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

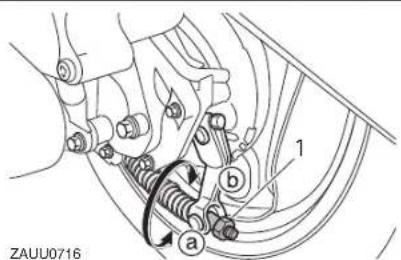

Prilagođavanje slobodnog hoda ručke gasa

(a) (b) 1

1. Slobodan hod ručke gasa

Slobodan hod ručke gasa mora biti 1,5-3,5 mm, kako je prikazano na ilustraciji. Periodički provjeravajte slobodan hod ručke gasa i po potrebi prilagodite na sljedeći način:

1. Olabavite protumaticu.
2. Da biste povećali slobodan hod ručke gasa, maticu za prilagođavanje okrenite u smjeru (a). Da biste smanjili slobodan hod ručke gasa, maticu za prilagođavanje okrenite u smjeru (b).
3. Pritegnite protumaticu.

Zračnost ventila

Tolerancija ventila mijenja se tijekom upotrebe, što rezultira nepravilnom smjesom goriva i zraka ili bukom agregata. Da biste to spriječili, toleranciju ventila mora prilagođavati Yamaha prodavač u razdobljima koja su specifi cirana u tablici periodičkih održavanja i podmazivanja.

Gume

Gume predstavljaju jedini kontakt između vozila i kolnika. Sigurnost u svim uvjetima vožnje ovisi o relativno maloj površini kontakta s kolnikom. Iz tog razloga od ključne je važnosti gume u svakom trenutku održavati u dobrom stanju i zamijeniti ih u odgovarajućem trenutku sa specifi ciranim gumama.

Tlak zraka u gumama

Tlak zraka u gumama potrebno je provjeravati prije svake vožnje i po potrebi prilagoditi.

UPOZORENJE

Upotreba ovog vozila uz nepravilan tlak u gumama može izazvati ozbiljne ozljede ili smrt uslijed gubitka nadzora nad vozilom.

• Tlak zraka u gumama mora se provjeravati dok su gume hladne, odnosno kad je temperatura gume jednaka okolišnoj temperaturi.
• Tlak zraka u gumama mora biti prilagođen u skladu s brzinom vožnje i ukupnom težinom vozača, putnika, tereta i dodatne opreme, odobrene za ovaj model.

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

Tlak zraka u gumama (mjeren na hladnim gumama):
0 - 90 kg:
Naprijed:
	175 kPa (1,75 kgf/cm
Straga:
	200 kPa (2,00 kgf/cm
90 - 156 kg:
Naprijed:
	175 kPa (1,75 kgf/cm
Straga:
	200 kPa (2,00 kgf/cm
Najveća nosivost*:
156 kg
* Ukupna težina vozača, putnika, tereta i dodatne opreme

UPOZORENJE

1. Bok gume
2. Dubina profi la guma
   Gume je potrebno provjeriti prije svake vožnje. Ako dubina središnjeg profi la dostigne specificirano ograničenje, ako je u gumi čavao ili komadići stakla ili ako su bokovi napukli, smjesta zatražite Yamaha prodavača da promijeni gumu.

Najmanja dubina profi la gume (prednja i stražnja): 1,6 mm

SAVJET

Najmanja dubina profi la gume može se razlikovati od zemlje do zemlje. Uvijek poštujte vaše lokalne propise.

Podaci o gumi

Ovo je vozilo opremljeno lijevanim naplatcima i gumama bez zračnica. Gume zastarijevaju, čak i ako se ne koriste ili se koriste samo povremeno. Pukotine na gaznoj ili bočnoj površini, ponekad praćeno defomiranjem oblika, su dokaz starenja. Stare gume mora provjeriti stručnjak za gume kako bi ocijenio njihovu pogodnost za daljnju upotrebu. Nakon dugotrajnih ispitivanja, tvrtka Yamaha Motor Co., Ltd. za ovaj je model odobrila samo gume s priloženog popisa.

Prednja guma:

Veličina:

90/90-12 44J

Proizvođač / Model:

MAXXIS/M6219

Stražnja guma:

Veličina:

90/90-12 54J

Proizvođač / Model:

MAXXIS/M6220

UPOZORENJE

- Neka Yamaha prodavač promijeni pretjerano istrošene gume. Oslm što nije u skladu sa zakonom, rukovanje vozilom koje ima pretjerano istrošene gume smanjuje

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

stabilnost tijekom vožnje i može prouzrokovati gubitak nadzora.

• Zamjenu svih dijelova vezanih uz kotače i kočnice, uključujući i gume, trebalo bi prepustiti Yamaha prodavaču koji raspolaže potrebnim profesionalnim znanjem i iskustvom.
• Nakon promjene gume vozite umjerenim brzinama jer se površina gume mora razraditi da bi postigla svoje optimalne karakteristike.

[NO TEXT]

[Non-Text]

[Non-Text]

Lijevani naplatci

Da biste povećali performanse, izdržljivost i sigurnu upotrebu vašeg vozila, obratite pažnju na sljedeće točke, a koje se odnose na specificirane kotače:

Naplatke je prije svake vožnje potrebno provjeriti zbog mogućnosti napuklina, iskrivljenosti, izvitoperenosti ili oštećenja. U slučaju bilo kakvih oštećenja, neka Yamaha prodavač zamijeni kotač. Ne pokušavajte izvoditi ni najmanje popravke kotača. Deformirani ili napukli kotač potrebno je zamijeniti.
- Kotač je potrebno balansirati svaki put nakon zamijeni gume ili naplatka. Kotač koji nije balansiran može prouzrokovati slabe performanse, loše karakteristike upravljivosti i skratiti životni vijek gume.

Provjera slobodnog hoda poluge prednje kočnice

Na završetku poluge kočnice ne smije biti slobodnog hoda. Ako postoji bilo kakav slobodan hod, neka Yamaha prodavač provjeri kočni sustav.

Ako je funkcioniranje mekano ili "diše", postoji mogućnost prisutnosti zraka u hidrauličkom sustavu. Ako u hidrauličkom sustavu postoji zrak, zatražite Yamaha prodavača da odzrači hidraulični sustav prije vašeg rukovanja vozilom. Zrak u hidrauličkom sustavu negativno će utjecati na karakterlstike kočenja i prouzrokovati gubitak upravljivosti i nezgode.

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

Prilagođavanje slobodnog hoda poluge stražnje kočnice

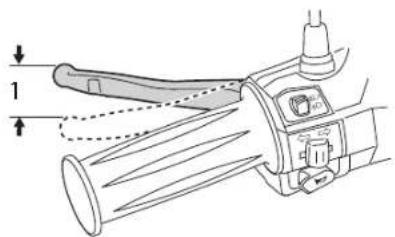

1

1. Slobodan hod poluge stražnje kočnice

Slobodan hod poluge kočnice mora biti 10,00 - 20,00 mm, kako je prikazano na ilustraciji. Periodički provjeravajte slobodan hod poluge kočnice i po potrebi prilagodite na sljedeći način: Da biste povećali slobodan hod poluge kočnice, maticu za prilagođavanje na papuči kočnice zakrenite u smjeru (a). Da biste povećali slobodan hod poluge kočnice, maticu za zakrenite u smjeru (b).

1 ZAUU0716

ZAUU0716
1. Matica za prilagođavanje slobodnoga hoda poluge stražnje kočnice

UPOZORENJE

Ako pravilno prilagođavanje nije moguće postići prethodno opisanim postupkom, zatražite od Yamaha prodavača da izvede ova prilagođavanja.

Provjera kočnih pločica prednje kočnice i kočnih papuča stražnje kočnice

Istrošenost pločica prednje kočnice i papuča stražnje kočnice potrebno je provjeravati u razdobljima koja su specifi cirana u tablici periodičkih održavanja i podmazivanja.

1. Utor pokazivača istrošenosti kočnih pločica

Svaka kočna pločica ima utore pokazivača istrošenosti koji vam omogućuju provjeravanje istrošenosti pločica bez potrebe za rastavljanjem kočnice. Da biste provjerili istrošenosti kočnih pločica, pregledajte utore pokazivača istrošenosti. Ako je kočna pločica istrošena toliko da su utori pokazivača istrošenosti gotovo nevidljivi, zatražite Yamaha prodavača da kočne pločice zamijeni kao komplet.

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

Stražnja kočnica opremljena je pokazivačem istrošenosti koji omogućuje provjeravanje istrošenosti papuče bez potrebe za rastavljanjem kočnice. Da biste provjerili istrošenost kočne papuče, provjerite položaj pokazivača istrošenosti dok je kočnica stisnuta. Ako je kočna papuča istrošene toliko da pokazivača istrošenosti doseže liniju ograničenja, zatražite od Yamaha prodavača da kočne ploče zamijeni kao komplet.

Provjera razine tekućine za kočnice

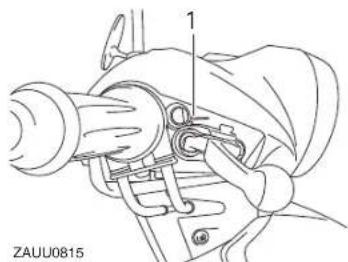

1 ZAUU0815

1. Oznaka najniže razine

Nedovoljna količina tekućine za kočnice može omogućiti ulazak zraka u kočni sustav i prouzrokovati neučinkovitost kočnice. Prije vožnje provjerite je li razina tekućine za kočnice iznad oznake najniže razine i po potrebi dopunite. Niska razina tekućine za kočnice može biti pokazatelj istrošenih kočnih pločica i/ili curenja u kočnom sustavu. Ako je razina tekućine za kočnice niska, svakako provjerite istrošenost kočnih pločica i moguća curenja iz kočnog sustava.

Pridržavajte se ovih mjera opreza:

- Tijekom provjeravanja razine tekućine, osigurajte da je gornji dio glavnog cilindra u ravnini s rukohvatima upravljača.

- Upotrebljavajte isključivo tekućine za kočnice koje su preporučene kvalitete. U protivnom bi moglo doći do oštećivanja gumenih brtvila, što može prouzrokovati curenje i loše performanse kočenja.

Preporučena tekućina za kočnice: YAMAHA ORIGINALNO ULJE ZA KOČNICE ili ekvivaletno DOT3 ili DOT4

• Dopunjavajte isključivo istom vrstom tekućine za kočnice. Miješanje različitih vrsta tekućina može rezultirati štetnim kemijskim reakcijama i izazvati loše performanse kočenja.
• Pazite da tijekom dopunjavanja u glavni cilindar ne dospije voda. Voda će znatno spustiti temperaturu vrelišta tekućine i može stvoriti "džepove" pare.
• Tekućina za kočnice može oštetiti obojene površine ili plastične dijelove. Prolivenu tekućinu smjesta očistite.
• Kako se kočnice troše, tako je normalno da se razina tekućine za kočnice s vremenom ravnomjerno smanjuje. Međutim, ako razina tekućine za kočnice naglo opadne, zatražite Yamaha prodavača da ustanovi uzrok.

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

Izmjena tekućine za kočnice

Neka Yamaha prodavač izmijeni tekućinu za kočnice u razdobljima specifi ciranim u tablici periodičkih održavanja i podmazivanja. Dodatno, uljne brtve glavnog cilindra kočnice i čeljusti, te cjevovod kočnica zamijenite u dolje navedenim razdobljima ili u slučaju oštećenja ili curenja.

• Uljne brtve: Zamijeniti svake dvije godine.
• Crijevo kočnice: Zamijeniti svake četiri godine.

Čišćenje i podmazivanje opletene užadi

Funkcioniranje i stanje sve upravljačke opletene užadi trebalo bi provjeravati prije svake vožnje, a opleten užad i njezine završetke trebalo bi po potrebi podmazati. U slučaju oštećenja opletenog užeta ili njegovog otežanog kretanja, zatražite Yamaha prodavača da pregleda ili promijeni opleteno uže. UPOZORENJE! Oštećenje vanjskog omotača opletenog užeta može rezultirati unutarnjim hrđanjem i izazvati smetnje kretanju opletenog užeta. Oštećeno opleteno uže zamljenite što je prije moguće kako biste spriječili nesigurne uvjete vožnje.

Preporučeno mazivo:

Provjera i podmazivanje ručice i opletenog užeta gasa

Funkcioniranje ručice gasa trebalo bi provjeravati prije svake vožnje. Dodatno, Yamaha prodavač mora podmazati opleteno uže u razdobljima koja su specifi cirana u tablici periodičkih održavanja i podmazivanja. Opleteno uže gasa opremljeno je gumenim pokrovom. Pobrinite se da je pokrov čvrsto namješten. Čak i kad je navlaka pravilno namještena, ona ne štiti opleteno uže u potpunosti od prodiranja vode. Iz tog razloga kod pranja vozila pazite da ne polijevate vodu izravno na pokrov ili opleteno uže. Ako se opleteno uže ili pokrov zaprljaju, obrišite navlaženom krpom.

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

Podmazivanje poluga prednje i stražnje kočnice

Osovine poluga prednje i stražnje kočnice potrebno je podmazivati u razdobljima koja su specifi cirana u tablici periodičkih održavanja i podmazivanja.

Provjeravanje i podmazivanje bočnog i središnjeg nogara

Funkcioniranje središnjeg i bočnog nogara trebalo bi provjeravati prije svake vožnje, a osovine nogara, kao i metalne površine koje ostvaruju dodir s drugim metalima, pođedalo bi po potrebi podmazati.

UPOZORENJE

U slučaju otežanog spuštanja ili podlizanja središnjeg ili bočnog nogara, zatražite Yamaha prodavača da ga pregleda ili popravi. U protivnom bi središnji ili bočni nogar mogao bi doći u dodir s tlom i omesti vozača, te prouzrokovati gubitak nadzora nad vozilom.

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

Preporučeno mazivo:

Provjera prednje vilice

Stanje i funkcioniranje prednje vilice potrebno je provjeriti na dolje opisani način, u razdobljima koja su specificirana u tablici periodičkih održavanja i podmazivanja.

Provjera stanja

Provjerite unutarnje cjevovode zbog mogućih ogrebotina, oštećenja i pretjeranog curenja ulja.

Provjera funkcioniranja

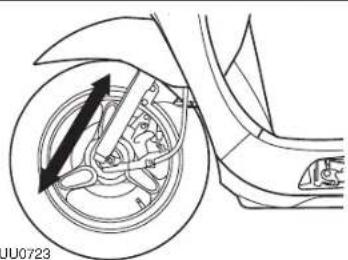

1. Vozilo smjestite na ravnu površinu i postavite u uspravan položaj. UPOZORENJE! Da biste izbjegli ozljede, vozilo čvrsto postavite kako biste spriječili njegovo padanje u stranu.
2. Uz stisnutu prednju kočnicu nekoliko puta snažno pritisnite na upravljač kako biste provjerili neometano komprimiranje i povrat prednje vilice.

Istrošeni ili labavi ležajevi upravljača mogu biti opasni. Iz tog razlog, funkcioniranje upravljača potrebno je provjeriti na dolje opisani način, u razdobljima koja su specifi cirana u tablici periodičkih održavanja i podmazivanja.

1. Vozilo postavite na središnji nogar. UPOZORENJEI Da biste izbjegli ozljede, vozilo čvrsto postavite kako biste spriječili njegovo padanje u stranu.

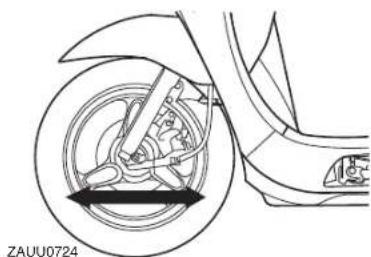

2. Uhvatite donje krajeve prednje vilice i pokušajte je pomicati prema naprijed i natrag. Ako primijetiti bilo kakav prazan hod, zatražite Yamaha prodavača da provjeri i popravi upravljač.

Provjera ležajeva kotača

Ležajeve prednjeg i stražnjeg kotača potrebno je provjeriti u razdobljima koja su specifi cirana u tablici periodičkih održavanja i podmazivanja. Ako postoji prazan hod ili se kotač otežano okreće, zatražite Yamaha prodavača da provjeri ležajeve kotača.

Akumulator

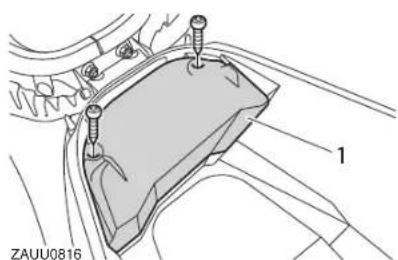

ZAUU0816 1

1. Poklopac akumulatora

Ovaj model opremljen je akumulator vrste VRLA (Valve Regulated Lead Acid - Olovni akumulator s odzračnim ventilom). Nema potrebe za provjeravanjem elektrolita ili dodavanjem destilirane vode. Ipak, potrebno je provjeravati spojeve vodiča akumulatora i po potrebi ih pritegnuti.

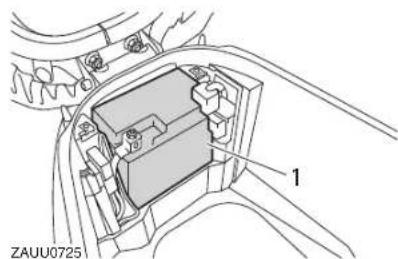

ZAUU07251 1

1. Akumulator

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

! UPOZORENJE

- Elektrolit je otrovan i opasan jer sadrži sumpornu kiselinu koja izazlva ozbiljne opekotine. Pri radu s akumulatorom izbjegavajte bilo kakav dodir s kožom, očima ili odjećom i uvijek zaštitite oči. U slučaju dodira, primijenite sljedeći oblik PRVE POMOĆI.

• VANJSKA: Isperite velikom količinom vode.
- UNUTARNJA: Popijte velike količine vode lll mlijeka i smjesta potražite liječničku pomoć.
- OČI: Ispirite vodom najmanje 15 minuta i smjesta potražite liječničku pomoć.

- Akumulatori proizvode eksplozivna vodlkova isparenja. Iz tog razloga iskre, otvoreni plamen, cigarette i slično, držlte podalje od akumulatora i tijekom punjenja unutar zatvorenih prostorija omogućite zadovoljavajuće prozračivanje.

• OVAJ I SVE OSTALE AKUMULATORE DRŽITE IZVAN DOSEGA DJECE.

NAPOMENA

Ne pokušavajte ukloniti brtvljenje ćelija akumulatora jer ćete na taj način trajno oštetiti akumulator.

Punjenje akumulatora

U slučaju da akumulator izgleda ispražnjeno, što prije zatražite Yamaha prodavača da dopuni akumulator. Imajte na umu da se akumulator može brže isprazniti ako je vozilo opremljeno dodatnom električnom opremom.

NAPOMENA

Skladištenje akumulatora

1. Ako se vozilo ne upotrebljava dulje od jednog mjeseca, uklonite akumulator, potpuno ga dopunite i spremite na hladno i suho mjesto. NAPOMENA: Tijekom uklanjanja akumulatora provjerlte je li kontaktni ključ u položaju "OFF (ISKLJUČENO)", zatim prvo odvojite negativan vodič,

a tek potom i pozitivan vodič.

1. Ako je akumulator uskladišten dulje od dva mjeseca, najmanje jednom mjesečno provjerite njegovo stanje i po potrebi ga dopunite.
2. Prije ugradnje u potpunosti dopunite akumulator. NAPOMENA: Tijekom postavljanja akumulatora pobrinite se da je kontaktni ključ u položaju "OFF (ISKLJUČENO)", zatim prvo povežite pozitivan vodič, a tek potom i negativan vodič.
3. Nakon ugradnje provjerite jesu li vodiči akumulatora pravilno povezani na priključke akumulatora.

NAPOMENA

Akumulator uvijek održavajte napunjenim. Skladištenje ispražnjenog akumulatora može prouzrokovati trajna oštećenja akumulatora.

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

NAPOMENA

Nemojte koristiti vozilo ako je akumulator odspojen ili slabo napunjen. Ovo će prouzrokovati teško pokretanje motora, skraćeni vijek trajnosti glavnog svjetla i pokazivači smjera možda neće pravilno raditi.

Zamjena osigurača

ZAUU0726 1

1. Osigurač

Držač osigurača smješten je ispod sjedala. (Pogledajte stranicu 3-7.) U slučaju pregorijevanja osigurača, zamijenite ga na sljedeći način:

1. Ključ okrenite u položaj „OFF (ISKLJUČENO)" i isključite sve električne krugove.
2. Uklonite pregorjeli osigurač i potom stavite novi osigurač specifi cirane jačine. UPOZORENJE! Ne upotrebljavajte osigurače koji su jači od preporučenih specifikacija, radi izbjegavanja oštećenja električnog sustava i mogućnostl požara.

Specificirani osigurač: 15,0 A

1. Ključ okrenite u položaj "ON (UKLJUČENO)" i uključite električne krugove, kako biste provjerili funkcioniranje uređaja.
2. U slučaju da osigurač istog trenutka ponovno pregori, zatražite da vaš Yamaha prodavač provjeri električni sustav.

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

Zamjena žarulje glavnog svjetla

Ovaj model opremljen je halogenom žaruljom glavnog svjetla. U slučaju pregorijevanja žarulje, zamijenite je na sljedeći način:

NAPOMENA

- Žarulja glavnog svjetla Ne dodirujte stakleni dio žarulje da biste spriječili doticaj s uljima. U protivnom će providnost stakla, svjetlina žarulje I njezin životni vijek biti ozbiljno zakinuti. Pomoću krpe namočene alkoholom ili razrjeđivačem temeljito očistite bilo kakvu nečistoću ili otiske prstiju sa žarulje glavnog svjetla.

- Leća glavnog svjetla Na leća glavnog svjetla ne postavljajte nikakve obojene presvlake ili naljepnice. Ne upotrebljavajte žarulje glavnog svjetla koje imaju veću snagu od specifi cirane.

1. Poklopac glavnog svjetla

2. Grlo žarulje glavnog svjetla

3. Odvojite držač žarulje glavnog svjetla, a potom izvadite pregorjelu žarulju.

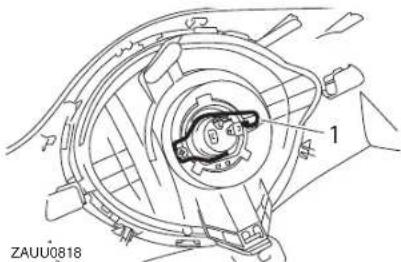

1 ZAUU0818

1. Držač žarulje glavnog svjetla
2. Namjestite novu žarulju glavnog svjetla i potom je učvrstite pomoću držača žarulje.
3. Postavite poklopac glavnog svjetla, a potom spojite priključnicu žarulje.
4. Postavite ploču.
5. Ako je potrebno, neka Yamaha prodavač prilagodi smjer snopa glavnog svjetla.

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

Zamjena žarulje stražnjeg/kočnog svjetla ili žarulje stražnjeg pokazivača smjera

Ako pregori žarulja stražnjeg/kočnog svjetla ili žarulja stražnjeg pokazivača smjera, zamijenite je na sljedeći način.

Žarulja stražnjeg/kočnog svjetla

1. Uklonite ploču C. (Pogledajte stranicu 6-7).
2. Okretanjem u smjeru suprotnom od kazaljki na satu uklonite grlo, zajedno sa žaruljom.

1 9

ZAUU0819
1. Grlo žarulje stražnjeg/kočnog svjetla
3. Pregorjelu žarulju uklonite tako što ćete je pritisnuti prema unutra, a potom je zakrenuti u smjeru suprotnom od kazaljki na satu.
4. Novu žarulju stavite u grlo, pritisnite prema unutra i potom do kraja

zakrenite u smjeru kazaljki na satu.

NAPOMENA

Ako se koristi žarulja stražnjeg svjetla čija se snaga razlikuje od preporučene, to može uzrokovati pražnjenje akumulatora ili utjecati na osvjetljenje stražnjeg svjetla.

1. Okretanjem u smjeru kazaljki na satu postavite grlo, zajedno sa žaruljom.
2. Postavite ploču.

Žarulja stražnjeg pokazivača smjera

1. Uklonite ploču C. (Pogledajte stranicu 6-7).
2. Okretanjem u smjeru suprotnom od kazaljki na satu uklonite grlo, zajedno sa žaruljom.

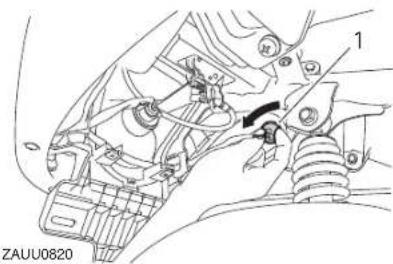

1 ZAUU0820

1. Grlo žarulje pokazivača smjera

2. Pregorjelu žarulju uklonite izvlačenjem prema van.

3. Novu žarulju ugurajte u utičnicu.

NAPOMENA

Ako se koristi žarulja pokazivača smjera čija se snaga razlikuje od preporučene, to može utjecati na treptanja pokazivača smjera.

1. Okretanjem u smjeru kazaljki na satu postavite grlo, zajedno sa žaruljom.
2. Postavite ploču.

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

Zamjena žarulje prednjeg pokazivača smjera

1. Postavite oplatu.

NAPOMENA

Preporučuje se da ove radnje izvede Yamaha prodavač.

1. Skuter postavite na središnji nogar.
2. Uklonite oplatu A. (Pogledajte stranicu 6-7.)
3. Okretanjem u smjeru suprotnom od kazaljki na satu uklonite grlo žarulje pokazivača smjera, zajedno sa žaruljom.

1 1 ZAUU0821

1. Grlo žarulje pokazivača smjera

2. Pregorjelu žarulju uklonite izvlačenjem prema van.

3. Novu žarulju ugurajte u utičnicu.
4. Okretanjem u smjeru kazaljki na satu postavite grlo, zajedno sa žaruljom.

Rješavanje problema

lako su Yamaha skuteri temeljito ispitani prije isporuke iz tvornice, tijekom njihove upotrebe moglo bi doći do problema. Primjerice, bilo kakvi problemi s gorivom, kompresijom ili sustavom paljenja mogu prouzrokovati loše pokretanje i gubitak snage. Sljedeća tablica za uklanjanje problema predstavljaju brze i jednostavne postupke za samostalno provjeravanje ovih važnih sustava. Ali, ako se za vaš skuter zahtijeva bilo kakav popravak, odvezite ga Yamaha prodavaču. Njihovi obučeni tehničari imaju potrebne alate, kao i znanje i iskustvo potrebno za ispravno servisiranje skutera. Upotrebljavajte samo izvorne Yamaha zamjenske dijelove. Kopije mogu izgledati kao da su Yamahini dijelovi, ali oni su često niže kvalitete, imaju kraći životni vijek i mogu prouzrokovati visoke troškove naknadnih popravaka.

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

UPOZORENJE

Tijekom provjere sustava goriva ne pušite i pobrinite se da u području vašeg rada nema otvorenog plamena ili iskrenja, uključujući žiške grijača vode ili pećnice. Gorivo ili isparenja goriva mogu se zapaliti i eksplodirati te izazvati ozbiljne ozljede ili imovinsku štetu.

PERIODIČKO ODRŽAVANJE I PRILAGOĐAVANJE

Tablica za uklanjanje problema

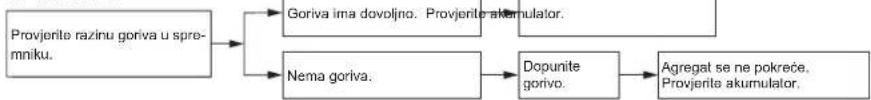

1. Gorivo


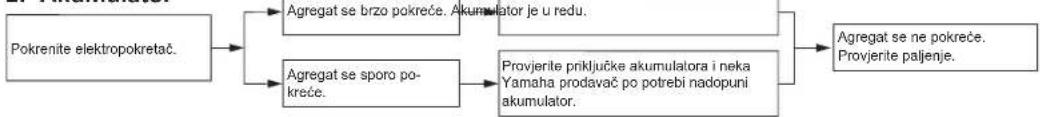

2. Akumulator

3. Pokretanje

4. Kompresija

NJEGA I SKLADIŠTENJE SKUTERA

Pažnja prema mat bojama

NAPOMENA

Neki modell isporučeni su s metalnim dijelovima obojenim mat bojom. Prije čišćenja vozila svakako konzultirajte Yamaha prodavača i zatražite savjete o proizvodima koje je potrebno upotrebljavati. Upotreba četki, jakih kemikalija ili smjesa za čišćenje na tim dijelovima može izgrepsti ili oštetiti njihovu površinu. Na mat obojene dijelove ne smije se primjenjivati vosak za poliranje.

Njega

lako otvorena konstrukcija skutera otkriva privlačnost njegove tehnologije, ona ga ujedno čini i ranjivim. Hrđa i korozija mogu nastati čak i u slučaju primjene visokokvalitetnih komponenti. Zahrdala ispušta cijev može neprimjećeno proći na automobilu, ali na skuteru privlači pažnju. Česta i pravilna njega ne samo da je u skladu s uvjetima jamstva, već će održati i dobar izgled vašeg skutera, produljiti mu životni vijek i optimizirati njegove performanse.

1. Nakon što se agregat ohladi, ispuh prigušnika prekrijte plastičnom vrećicom.
2. Provjerite jesu li svi poklopci i pokrovi, sve električne priključnice i kontakti, uključujući i priključnicu svjećice, čvrsto postavljeni.
3. Otpornije nakupine nečistoće, poput spaljenog ulja na kućištu koljenastog vratila, uklonite pomoću sredstva za odmašćivanje i četke, ali takve proizvode nikad ne nanosite na brtve, podloške i osovine kotača. Nečistoću i sredstvo za odmašćivanje uvijek isperite vodom.

Čišćenje

NAPOMENA

- Izbjegavajte upotrebu sredstava koja nagrizaju, pogotovo na žičanim naplatcima. Ako se takva sredstva upotrebljavaju za uklanjanje tvrdokorne nečistoće, takvo sredstvo ne ostavljajte na primijenjenoj površini dulje od propisanog vremena. Također, to područje temeljito isperite vodom, smjesta osušite i primijenite sprej protiv hrđanja.

- Nepravilno čišćenje može oštetiti plastične dijelove (kao što su oplate, ploče, vjetrobranska stakla, leća glavnog svjetla, leća pokazlvača itd.) i prigušnike. Za čišćenje plastike upotrijebite samo mekanu i čistu krpu i vodu. Ako plastične dijelove nije moguće temeljito očistiti vodom, možete upotrijebiti blagi deterdžent razrljeđen vodom. Ostatke deterdženta obavezno isperite obilnim količinama vode jer su oni štetni za plastične dijelove.

NJEGA I SKLADIŠTENJE SKUTERA

- Na plastičnim dijelovima ne primjenjujte nikakve jake kemikalije. Svakako izbjegavajte upotrebu krpa ili spužvi koje su bile u dodiru s jakim ili abrazivnim sredstvima za čišćenje, razrjeđivačima, gorivom, sredstvima za uklanjanje rđe ili inhibitorima, tekućinom za kočnice, antifrizom ili elektrolitom.

- Ne koristite visokotlačne perače ili perače s parom u mlazu jer oni prouzrokuju prodiranje vode i trošenje sljedećih dijelova: brtve (ležajeva kotača i oscilirajuće vilice, vilice i kočnica), električne komponente (utičnice, priključnice, Instrumenti, prekidači i svjetla), odzračna crijeva i odzračni ventili.

- Za skutere opremljene vjetrobranskim staklom: Ne upotrebljavajte jaka sredstva za čišćenje ili čvrste spužve jer mogu izazvati zamućenja ili ogrebotine. Neke smjese za čišćenje plastike mogu stvoriti ogrebotine na vjetrobranu. Da biste se uvjerili kako sredstvo ne ostavlja nikakve tragove, Isprobajte ga na manjem,

prikrivenom dijelu vjetrobrana. Ako je vjetrobransko staklo izgrebeno, nakon pranja upotrijebite visokokvalitetne smjese za poliranje plastike.

Nakon normalne upotrebe

Nečistoće uklonite pomoću tople vode, blagog deterdženta i mekane, čiste spužve, a potom temeljito isperite čistom vodom. Na teško dostupnim mjestima upotrijebite četkicu za zube ili četku za pranje čaša. Tvrdokorna nečistoća i insekti lakše se uklanjaju ako područje prije čišćenja prekrijete mokrom krpom na nekoliko minuta.

Nakon vožnje po kiši, u blizini mora ili na solju prekrivenim cestama

S obzirom da su morska sol ili ceste koje su zimi prekrivene solju izuzetno korozivne u kombinaciji s vodom, nakon svake vožnje po kiši, u blizini mora ili na solju prekrivenim cestama.

SAVJET

Sol kojom su ceste prekrivene tijekom zime može se zadržati i dugo u proljeće.

1. Nakon što se agregat ohladio, skuter očistite hladnom vodom i blagim deterdžentom. NAPOMENA:

Ne koristite toplu voda jer ona pojačava korozivno djelovanje soli.

1. Na sve metalne, kromirane i poniklane površine nanesite antikorozivni sprej radi sprečavanja hrđanja.

Čišćenje vjetrobrana

Izbjegavajte korištenje bilo kakvog alkalnog ili snažnog kiselog sredstva za čišćenje, goriva, kočne tekućine ili bilo kakvog otapala. Vjetrobran očistite krpom ili spužvom navlaženom u blagom deterdžentu, a zatim temeljito isperite vodom. Za dodatno čišćenje upotrijebite Yamaha Windshield Cleaner ili drugo sredstvo za čišćenje visoke kvalitete. Neke smjese za čišćenje plastike mogu stvoriti ogrebotine na vjetrobranu. Prije korištenje takvih sredstava za čišćenje, isprobajte ih na području vjetrobrana koje ne utječe na vidljivost i nije lako uočljivo.

NJEGA I SKLADIŠTENJE SKUTERA

Nakon čišćenja

1. Skuter osušite antilopom ili upijajućom tkaninom.
2. Za dotjerivanje kromiranih, aluminijskih i nehrđajućih dijelova i ispušnog sustava upotrijebite sredstvo za poliranje kromiranih dijelova. (Čak se i promjene u boji, a koje su izazvane visokim temperaturama, na dijelovima ispušnog sustava koji su od nehrđajućeg čelika, mogu ukloniti poliranjem.)
3. Radi sprečavanja hrđanja, preporučuje se da na sve metalne, kromirane i poniklane površine nanesete antikorozivni sprej.
4. Za uklanjanje preostale nečistoće upotrijebite ulje u spreju.
5. Popravite manja oštećenja boje prouzrokovana kamenjem i sl.
6. Voskom ispolirajte sve obojene površine.
7. Neka se skuter u potpunosti osuši prije nego ga stavite u zatvoreni prostor ili prekrijete.

vosak. Ako je potrebno, diskove i laminate kočnica očistite običnim sredstvom za čišćenje kočnica ili acetonom, a gume operite toplom vodom i blagim deterdžentom.

• Ulje u spreju i vosak nanosite u malim količinama i obavezno uklonite svaki višak.
• Ulje u spreju i vosak nikad ne nanosite na bilo koje dijelove od gume ili plastike. Te dijelove obradite odgovarajućim sredstvima za njegu.
• Izbjegavajte upotrebu abrazivnih smjesa za poliranje jer one mogu skinuti boju.

SAVJET

• Konzultirajte Yamaha prodavača i zatražite savjete o proizvodima koje možete upotrebljavati.
• Pranje, kiša ili vlažni klimatski uvjeti mogu prouzrokovati zamagljivanje leće. Uključivanje svjetla na kraće vrijeme pomoći će uklanjanju vlage s leće.

UPOZORENJE

Onečišćenja na kočnicama ili gumama mogu prouzrokovati gubitak nadzora nad vozilom.

- Provjerite da na kočnice ili gume nije dospjelo ulje ili

NJEGA I SKLADIŠTENJE SKUTERA

Skladištenje

Kratkotrajno

Vaš skuter uvijek skladištite na hladno i suho mjesto i po potrebi ga zaštitite od prašine, pomoću poroznog pokrova. Prije pokrivanja skutera provjerite jesu li se agregat i ispušni sustav ohladili.

NAPOMENA

• Skladištenje skutera u slabo prozračenim prostorijama ili njegovo prekrivanje ceradom dok je još mokar, omogućlt će prodiranje vode i vlage, te prouzrokovati koroziju.
• Da biste spriječili koroziju izbjegavajte vlažne podrume, štale (zbog prisutnosti amonijaka) i područja u kojima su pohranjene snažne kemikalije.

Dugotrajno

Prije nego svoj skuter uskladištite na nekoliko mjeseci:

1. Provedite sve dijelove uputa iz odjeljka "Njega" u ovom poglavlju.
2. Dopunite spremnik goriva i dodajte stabilizator goriva (ako je na raspolaganju) da biste spriječili

a. Uklonite priključnicu svjećice i svjećicu.
b. U otvor za svjećicu ulijte žlicu ulja za agregat.
c. Postavite priključnicu svjećice na svjećicu i nakon toga svjećicu postavite na glavu cilindra, tako da su elektrode uzemljene. (To će umanjiti iskrenje u sljedećem koraku.)
d. Pomoću elektropokretača nekoliko puta zavrtite agregat. (To će prekriti stjenku cilindra s uljem.)
e. Uklonite priključnicu svjećice sa svjećice, a potom postavite svjećicu i nakon toga i priključnicu svjećice. UPOZORENJE! Da biste spriječili oštećenja ili ozljede uslijed Iskrenja, tiljekom okretanja agregata uzemljite elektrode svjećica.

1. Podmažite svu upravljačku opletenu užad i osovine svih poluga i pedala, kao i bočnog nogara.
2. Provjerite i po potrebi prilagodite tlak zraka u gumama, a potom odignite skuter, na način da se obje gume odvojene od tla. U protivnom, svakog mjeseca malo zaokrenite kotače da

biste spriječili opadanje kvalitete gume u jednoj točki.

1. Ispuh prigušnika prekrijte plastičnom vrećicom kako biste spriječili prodiranje vlage.
2. Uklonite akumulator i u potpunosti ga dopunite. Pohranite ga na hladnom i suhome mjestu, te dopunite jedanput mjesečno. Akumulator ne čuvajte na jako hladnim ili toplim mjestima, s temperaturama manjim od 0 °C ili višim od 30 °C. Dodatne podatke o skladištenju akumulatora potražite na stranici 6-23.

SAVJET

Prije skladištenja skutera izvedite sve potrebne popravke.

SPECIFIKACIJE

Dimenzije:

Ukupna duljina:

1.835 mm

Ukupna širina:

685 mm

Ukupna visina:

1.080 mm

Visina sjedala

755 mm

Osovinski razmak:

1.250 mm

Udaljenost od tla:

115 mm

4-taktni, hlađen zrakom, SOHC

Raspored cilindra:

Jedan cilidar

Zapremina:

114 ^3 cm

Promjer x hod:

50,0 × 57,9 mm

Odnos kompresije:

9.30 : 1

Sustav pokretanja:

Elektropokretač

Sustav podmazivanja:

Uljna kupka

Ulje za agregat:

Vrsta:

SAE 10W-40

Preporučena klasa ulja za agregat:

API servisno SG vrste ili viša, JASO

standard MB

Količina ulja za agregat:

Periodička izmjena ulja:

0,90 litara

Ulje završnog prijenosa:

Vrsta:

SAE 10W-30 motorno ulje tipa SE

Količina:

0,10 litara

Filtar za zrak:

Tijelo ventila gasa:

ID oznaka:

52B1 01

Svjećice:

Proizvođač / Model:

NGK/CR6HSA

Kut upravljačkog sklopa:

26,50°

Iskorak:

91 mm

Prednja guma:

Vrsta:

Bez zračnice

Veličina:

90/90-12 44J

Proizvođač / Model:

MAXXIS/M6219

Stražnja guma:

Vrsta:

Bez zračnice

Veličina:

90/90-12 54J

Proizvođač / Model:

MAXXIS/M6220

SPECIFIKACIJE

Teret:

Najveća nosivost:

156 kg

(Ukupna težina vozača, putnika, tereta

i dodatne opreme)

Tlak zraka u gumama (mjeren na

hladnim gumama):

Uvjet opterećenja:

0–90 kg:

Naprijed:

175 kPa (1,75 ^2 ) kgf/cm

Straga:

200 kPa (2,00 ^2 ) kgf/cm

Uvjet opterećenja:

90 - 156 kg:

Naprijed:

175 kPa (1,75 ^2 ) kgf/cm

Straga:

200 kPa (2,00 ^2 ) kgf/cm

Prednji kotač:

Vrsta naplatka:

Lijevani naplatak

Veličina naplatka:

12 x 2.15

Stražnji kotač:

Vrsta naplatka:

Lijevani naplatak

Veličina naplatka:

12 x 2.15

Prednja kočnica:

Vrsta:

Jednostruka disk kočnica

Upravljanje:

Desni rukohvat

Specificirana tekućina za kočnice:

DOT 3 ili 4

Stražnja kočnica:

Vrsta:

o čnica s bubnjem

Upravljanje:

Upravljanje lijevom rukom

Prednji ovjes:

Vrsta:

eleskopska vilica

Vrsta opruge/amortizera:

Opružni/uljni amortizer

Hod kotača:

85,0 mm

Stražnji ovjes:

Vrsta:

akretanje

Vrsta opruge/amortizera:

Opružni/uljni amortizer

Hod kotača:

70,0 mm

Električni sustav:

Sustav paljenja:

TCI

Sustav punjenja:

Izmjenično-magnetski

Akumulator:

Model:

YTZ6V

Napon, kapacitet:

12 V, 5.0 Ah

Glavno svjetlo:

Vrsta žarulje:

alogena žarulja

Napon žarulje, jačina × količina:

Glavno svjetlo:

Stražnje/kočno svjetlo:

Stražnji pokazivač smjera:

12 V, 10.0 W × 2

Pomoćno svjetlo:

12 V, 5.0 W × 1

Osvjetljenje registracijske oznake:

12 V, 5.0 W × 1

Osvjetljenje instrumenata:

12 V, 1.7 W × 3

Pokazivač dugog snopa glavnog svjetla:

12 V, 1.7 W × 1

Pokazivač svjetla smjera:

14 V, 3.0 W × 1

Svjetlo upozorenja problema s agregatom:

14 V, 3.0 W × 1

Osigurač:

Osigurač:

15,0 A

PODACI O KORISNIKU

Identifi kacijski brojevi

U priloženi prostor unesite identifi kacijski broj vozila i podatke s oznake modela, radi olakšavanja naručivanja zamjenskih dijelova od Yamaha prodavača ili kao referenca u slučaju krađe vozila.

IDENTIFIKACIJSKI BROJ VOZILA:

PODACI S OZNAKE MODELA:

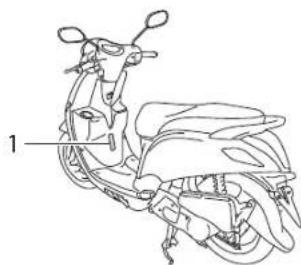

Identifi kacijski broj vozila

1. Identifi kacijski broj vozila

Identifi kacijski broj vozila otisnut je na okviru.

SAVJET

Identifi kacijski broj vozila upotrebljava se za identifi kaciju vašeg skutera i može se upotrijebiti za registriranje skutera kod nadležne ustanove u vašem području.

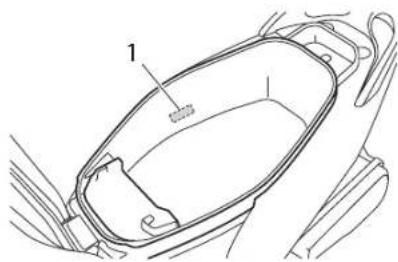

Oznaka modela

Gas, prilagođavanje slobodnog hoda ručke gasa 6.15 Gas, provjera i podmazivanje ručke i opletenog užeta 6.20

Glavno svjetlo, prekidač 3.4

Gorivo, savjeti za smanjivanje

potrošnje 5.3

Gume

|

Identifi kacijski broj vozila 9.1

Identifi kacijski brojevi 9.1

J

Jedinica brzinomjera

K

Katalizator

Kočenje 5.3

Komplet alata

Kontaktna brava / Brava upravljača ..... 3.1

Kotači 6.17

Kotači, provjera ležaja 6.23

Kuka za prtljagu 3.10

M

6.2at boja, njega 7.1

Model, oznaka

N

Njega

2.1

Odjeljci za spremanje 3.9

Održavanje i podmazivanje,

periodičko....6.4

Održavanje, sustav kontrole emisija ..... 6.3

Oplata i ploče, uklanjanje

i postavljanje 6.7

Opletena užad, provjera

i podmazivanje 6.20

Osigurač, zamjena 6.25

P

Parkiranje

Pločice i papuče kočnica, provjera.....6.18

Pokazivač smjera (prednji), zamjena

žarulje 6.28

Poklopac brave

6.15 Poluga kočnice, prednja ....

Poluga kočnice, stražnja 3.4

Poluga prednje kočnice, provjera

slobodnog hoda 6.17

Poluga stražnje kočnice, provjera

sląbodnog hoda 6.18

Põluge kočnica, podmazivanje 6.21

Prednja vilica, provjera 6.22

3.6 Prekidač pokretanja 3.4

Prekidači na rukohvatu 3.3

6.2

Savjeti za sigurnu vožnju 1.5

Sigurnosne informacije 1.1

Sirena, prekidač 3.4

Sjedalo 3.7

Skladištenje 7-4

Specifi kacije 8.1

Spgemnik goriva, poklopac 3.5

Središnji i bočni nogar, provjera

7 1 i podmazivanje 6.21

Šustav prekida kruga paljenja 3.11

Svjećica, provjera 6.8

Svjetla pokazivača i svjetlo

upozorenja 3.2

Svjetla smjera, pokazivač 3.2

Svjetla smjera, prekidač....3.4

T

Tablice za uklanjanje problema ...... 6.30

Tekućine za kočnice, provjera razine ... 6.19

U

54 Ubrzavanje i usporavanje 5.2

Uklanjanje problema 6.28

Ulje za agregat i cjedilo ulja 6.10

Ulje završnog prijenosa 6.12

Upravljač, provjera 6.23

Ventili, zračnost......6.15

Z

Žarulja stražnjeg/kočnog svjetla ili

žarulja stražnjeg pokazivača smjera,

zamjena 6.27

YAMAHA

TISKANO NA RECIKLIRANOM PAPIRU TISKANO U HRVATSKOJ

2012.07-0.3×1 CR

(E)
