KORISNIČKI PRIRUČNIK CDX-GT800D SONY

Zahvaljujemo na kupnji ovog Sonyjevog auto radio CD uređaja. Na ovom uređaju možete uživati u sljedećim funkcijama:

Možete koristiti FM postaje sa sustavom podataka RDS.

Možete podesiti različite slike za prikaz na pokazivaču.

- Space Producer: stvara na pokazivaču animirane uzorke koji prate glazbu.

- Dodatni pribor za upravljanje

Također možete upravljati dodatnim CD/MD izmjenjivačima i dodatnim Sonyjevim prijenosnim uređajem.

Nakon gašenja automobila svakako pritisnite i zadržite OFF na uređaju za isključenje pokazivača.

- suprotnom se pokazivač neće isključiti te će uzrokovati potrošnju energije akumulatora.

Zbrinjavanje starih električnih i elektroničkih uređaja (primjenjuje se u Europskoj uniji i ostalim europskim zemljama s posebnim sistemima zbrinjavanja)

Ova oznaka na proizvodu ili na ambalaži označava da se ovaj proizvod ne smije zbrinjavati kao kućni otpad. On treba biti zbrinut na za tu namjenu predviđenom mjestu za reciklažu električke ili elektroničke opreme. Pravilnim zbrinjavanjem starog proizvoda čuvate okoliš i brinete za zdravlje svojih bližnjih. Nepravilnim odlaganjem proizvoda ugrožava se okoliš i zdravlje ljudi. Reciklažom materijala pomažete u očuvanju prirodnih izvora. Za detaljne informacije o reciklaži ovog proizvoda, molimo kontaktirajte vašu lokalnu upravu, odlagalište otpada ili trgovinu gdje ste kupili proizvod.

BBE®MP DIGITAL

Proizvedeno uz dopuštenje tvrtke BBE Sound. Funkcija BBE MP poboljšava digitalni

komprimirani zvuk, poput MP3 formata, obnavljanjem i naglašavanjem viših harmonika (alikvotnih tonova) izgubljenih tijekom kompresije. Funkcija BBE MP generira parne harmonike iz izvornog materijala, učinkovito obnavljajući toplinu, detalje i nijanse zvuka.

SonicStage i oznaka su zaštitni znakovi tvrtke Sony Corporation.

ATRAC, ATRAC3, ATRAC3plus i njihove oznake su zaštitni znakovi tvrtke Sony Corporation.

Microsoft, Windows media i logotip Windows su zaštićeni ili registrirani znakovi Microsoft Corporation u SAD-u

i/ili drugim zemljama.

Početak

slučajnim redoslijedom....8

Radijski prijemnik

Pohrana i prijem postaja.... 8

Automatska pohrana postaja — BTM...... 8

Ručna pohrana postaja.... 8

Prijem pohranjenih postaja 8

Automatsko ugađanje 9

Prijem postaje putem liste — LIST ...... 9

RDS....9

Pregled 9

Podešavanje AF (alternativnih frekvencija) i

TA (prometnih obavijesti)/TP (prometnog programa).... 10

Odabir vrste programa (PTY).... 10

Prikaz/poruke grešaka.... 24

Konverzijska tablica.... 25

Početak

Resetiranje uređaja

Prije prvog korištenja uređaja, ili nakon zamjene ili prespajanja kontakata akumulatora, potrebno je resetirati uređaj.

- klonite prednju ploču i pritisnite tipku RESET šiljatim predmetom, npr. kemijskom olovkom.

Tipka RESET

Napomena

4 Zakrenite kotačić SEEK kako biste podesili sat i minutu.

Za pomicanje digitalnog indikatora pritisnite ENTER.

5 Nakon podešavanja minute pritisnite ENTER.

Sat se aktivira.

Na daljinskom upravljaču

U koracima od 2 do 4: pritisnite ↑ ili ↓ umjesto zakretanja kotačića SEEK. U koraku 4 pritisnite ← ili → umjesto tipke ENTER.

Savjet

Točno vrijeme je moguće podesiti automatski pomoću funkcije RDS (str. 11).

Odvajanje prednje ploče

Možete odvojiti prednju ploču uređaja kako biste spriječili krađu.

Alarm

Ako zakrenete ključ u položaj OFF bez skidanja prednje ploče, alarm će se oglasiti na nekoliko sekundi. Alarm će se oglasiti samo ako koristite ugrađeno pojačalo.

1 Pritisnite OFF.

3 Pomaknite prednju ploču ulijevo i zatim je lagano izvucite prema sebi.

OFF ① ②

Napomene

• Nemojte jako pritiskati ploču ni pokazivač.
- Ne izlažite prednju ploču vrućini/visokim temperaturama ili vlazi. Izbjegavajte ostavljanje ploče u parkiranom automobilu na prednjoj/stražnjoj ploči.

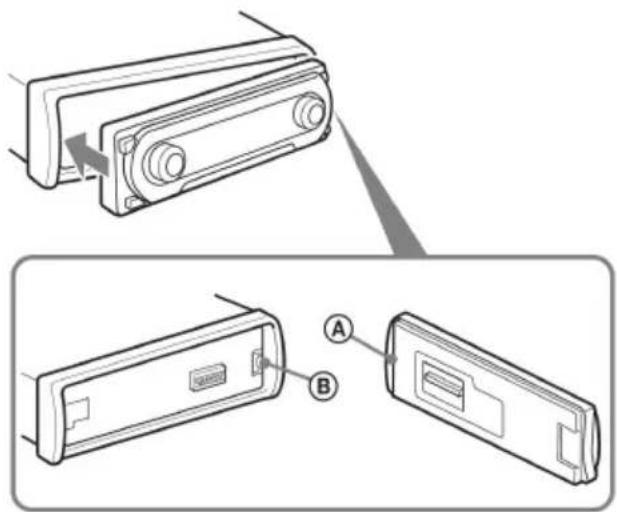

Postavljanje prednje ploče

Prislonite otvor Ⓐ prednje ploče na dio Ⓑ na uređaju, zatim lagano utisnite lijevu stranu. Pritisnite SOURCE na uređaju (ili umetnite disk) za uključenje uređaja.

Za odabir valnog područja (FM/MW/LW)/odabir uređaja* ^1 .

② Tipka OFF

Isključenje uređaja, zaustavljanje reprodukcije izvora.

③ Regulator glasnoće (VOL)/tipka SOUND 16

Za ugađanje glasnoće (zakrenite); odabir opcija za podešavanje (pritisnite).

4 Pokazivač

5 Uložnica diska 5

Ovdje uložite disk.

6 Kotačić SEEK/tipka ENTER

Za odabir opcija (zakrenite); za dovršetak podešavanja (pritisnite).

CD:

Za preskakanje zapisa ili albuma/grupa: pritisnite ENTER više puta za odabir

|◀◀/▶▶ ili "ALBM/GRO●P", zatim zakrenite kotačić SEEK dok se ne pojavi željeni zapis ili album/grupa.

Radio:

Za ugađanje postaja: pritisnite ENTER više puta za odabir "SEEK", "MAN●AL" ili "PRESET", zatim zakrenite kotačić SEEK dok se ne pojavi željena postaja.

7 Tipka MENU

Za ulaz u izbornik.

⑧ Tipka ▲ (izbacivanje diska)/ANGLE 5 Za izbacivanje diska/spuštanje prednje ploče (pritisnite); podešavanje kuta prednje ploče u 3 položaja (pritisnite i zadržite).
9 Tipka ⬆ (otpuštanje prednje ploče) 4
10 Tipka SOURCE Za uključenje/promjenu izvora (radio/CD/MD*²/A●X).
11 Brojčane tipke Radio: Pritisnite za prijem pohranjenih postaja; pritisnite i zadržite za pohranu radijskih postaja. CD/MD*²: ①: REP 8, 18 ②: SHUF 8, 18 ⑥: PAUSE*³ Za pauzu reprodukcije. Za nastavak pritisnite ponovo.
12 Tipka RESET 4 13 Tipka AF (alternativne frekvencije)/TA (prometne obavijesti) 10 Za podešavanje alternativnih frekvencija i prometnih obavijesti/programa u RDS-u.
14 Prijemnik daljinskog upravljača Za prijem signala s bežičnog daljinskog upravljača.
15 Tipka IMAGE 2 Za odabir željenog načina prikaza. Movie 1-3 → Spectrum analyser 1-5 → Space Producer → Wall paper 1-3 → normalna reprodukcija/prijem

Sljedeće tipke na daljinskom upravljaču također imaju različit izgled/funkcije od tipaka na uređaju.

16 Tipka ENTER Za dovršetak podešavanja.
17 Tipke ←/→ (SEEK -/+ )

CD:

Pritisnite za preskakanje zapisa; pritisnite i ponovno pritisnite u roku 1 sekunde i zadržite za kontinuirano preskakanje zapisa; pritisnite i zadržite za pretraživanje zapisa prema naprijed/natrag.

Radio:

Pritisnite za automatsko ugađanje postaja; pritisnite i zadržite za traženje radijskih postaja.

18 Tipka DSPL (pokazivač)/PTY (vrsta programa) 8, 10 Za promjenu prikaza na pokazivaču; za odabir vrste programa kod RDS prijema.

19 Tipka VOL (glasnoća) +/- Za ugađanje glasnoće.

20 Tipka ATT Za isključenje zvuka. Za uključenje, pritisnite ponovo.

21 Tipka SOUND Za odabir parametara zvuka.

22 Tipka LIST 9, 18 Za listanje.

23 Tipke ↑/↓ (+/-) Pritisnite za odabir pohranjenih postaja/preskakanje grupa; pritisnite i zadržite za kontinuirano preskakanje grupa.

24 Tipka SCRL (scroll) 8 Za pomicanje stavki po pokazivaču.

*1 Kad je spojen CD/MD izmjenjivač.
*2 Kad je spojen MD izmjenjivač.
*3 Kod reprodukcije na ovom uređaju.

Napomena

Ako je uređaj isključen i nestane prikaz na pokazivaču, ne možete njime upravljati daljinskim upravljačem, osim ako najprije ne pritisnete SOURCE na uređaju ili ne umetnete disk za uključenje uređaja.

Savjet

1 Tijekom reprodukcije više puta pritisnite ① (REP) ili ② (SHUF) dok se ne pojavi željena postavka.

Odaberite Za reprodukciju

Repeat Track	zapisa više puta.
Repeat Album^*1	albuma više puta.
Repeat Group^*2	grupe više puta.
Shuffle Album^*1	albuma slučajnim redoslijedom
Shuffle Group^*2	grupe slučajnim redoslijedom.
Shuffle Disc	diska slučajnim redoslijedom.

*1 Tijekom reprodukcije MP3/WMA CD-a.
*2 Tijekom reprodukcije ATRAC CD-a.

Za povratak na uobičajenu reprodukciju odaberite "Repeat off" ili "Shuffle off".

Radijski prijemnik

Pohrana i prijem postaja

Oprez

Kod ugađanja postaja za vrijeme vožnje, koristite funkciju "Best Tuning Memory" (BTM) kako bi spriječili eventualne prometne nezgode.

Automatska pohrana postaja — BTM

1 Pritisnite SOURCE više puta dok se ne pojavi "TUNER".
Za promjenu valnog područja pritisnite MODE više puta. Možete birati između FM1, FM2, FM3, MW ili LW.
2 Pritisnite MENU.
3 Zakrenite kotačić SEEK dok se ne pojavi "RECEIVE MODE" i pritisnite ENTER.
4 Zakrenite kotačić SEEK dok se pojavi "BTM" i pritisnite ENTER.

- redaj pohranjuje postaje slijedom njihovih frekvencija. Kad je postaja pohranjena, začuje se zvučni signal.

Na daljinskom upravljaču

U koracima 3 i 4: pritisnite ↑ ili ↓ umjesto kotačića SEEK.

1 Odaberite valno područje, zatim pritisnite brojčanu tipku (od ① do ⑥).

Savjet

Drugi način za prijem pohranjenih postaja je da pritisnete tipku ENTER dok se ne pojavi "PRESET" i zakrenete kotačić SEEK dok se ne pojavi željeni broj postaje.

Automatsko ugađanje

1 Odaberite valno područje zatim više puta pritisnite ENTER dok se ne pojavi "Seek" te zakrenite kotačić SEEK za traženje postaje.

Pretraživanje se zaustavlja kad uređaj ostvari prijem postaje. Ponovite opisani postupak dok se ne ostvari prijem željene postaje.

Savjet

Znate li frekvenciju postaje koju želite slušati, više puta pritisnite ENTER dok se ne pojavi "MANUAL" te zakrenite kotačić SEEK dok se ne pojavi željena frekvencija.

Prijem postaje putem liste — LIST

Odaberite valno područje, zatim pritisnite LIST. Više puta pritisnite ↑ ili ↓ dok se ne pojavi željena postaja. Pritisnite ENTER za prijem postaje.

RDS

Pregled

"Radio Data System" (RDS) je sustav emitiranja koji FM postajama omogućuje slanje dodatne digitalne informacije zajedno s radijskim signalom.

*1 Kad je podešeno "All" za informacije: - Svijetli "TP" tijekom prijema prometnog programa. - Svijetli "TA"/"AF" dok je uključeno "TA"/"AF". Kod prijema prometnih obavijesti trepće "TA" u D.

*2 Tijekom prijema RDS postaje, lijevo od oznake frekvencije se prikazuje "RDS".

RDS usluge

RDS vam nudi i druge pogodnosti poput:

AF (alternativne frekvencije)

Odabir i ugađanje postaje najjačeg signala. Pomoću ove funkcije možete stalno slušati isti program tijekom dugotrajnih putovanja bez potrebe ručnog ugađanja iste postaje.

TA (prometne obavijesti)/TP (prometni program) Pruža trenutne informacije o prometu u vidu obavijesti ili programa. ● slučaju prijema bilo kakve prometne obavijesti/programa, trenutno odabran izvor se prekida.

PTY (vrste programa)

Prikazuje trenutno odabranu vrstu programa. Također traži odabranu vrstu programa.

CT (točno vrijeme)

Podaci o točnom vremenu dobiveni RDS prijemom podešavaju sat.

Napomene

• Ovisno o zemlji ili području, neke RDS funkcije neće biti dostupne.
• RDS funkcija možda neće raditi ispravno ako je signal slab ili postaja ne emitira RDS podatke.

nastavlja se na sljedećoj stranici →

Podešavanje AF (alternativnih fre-kvencija) i TA (prometnih obavijesti)/TP (prometnog programa)

1 Više puta pritisnite AF/TA dok se ne pojavi željena postavka.

Odaberite Za
AF on	uključenje AF i isključenje TA.
TA on	uključenje TA i isključenje AF.
AF/TA on	uključenje AF i TA.
AF/TA off	isključenje AF i TA.

Pohrana RDS postaja s funkcijama AF i TA

RDS postaje možete pohraniti tako da istovremeno pohranite i funkcije AF/TA. Ako koristite funkciju BTM, samo RDS postaje se pohranjuju s istim AF/TA podešenjima.

Kod ručnog pohranjivanja možete pohraniti RDS postaje i one koje to nisu s funkcijama AF/TA za svaku.

1 Podesite funkciju AF/TA, zatim pohranite postaju pomoću BTM ili ručno.

Ugađanje glasnoće prometnih obavijesti

Možete podesiti razinu glasnoće prometnih obavijesti tako da ih ne propustite.

1 Zakrenite regulator glasnoće za ugađanje.
2 Pritisnite i zadržite AF/TA dok se ne pojavi "TA Vol".

Prijem hitnih obavijesti

Ako je uključena funkcija AF ili TA, uređaj se automatski prebacuje na prijem hitnih prometnih obavijesti i prekida trenutno odabran izvor.

Slušanje lokalnog programa — Regional

Kad je uključena funkcija AF: tvornička podešenja ovog uređaja ograničavaju prijem na određeno područje, stoga nije moguć prijelaz na drugu lokalnu postaju s jačom frekvencijom.

Ako napustite područje prijema toga lokalnog programa, podesite opciju "Regional off" (str. 17).

Napomena

Ova funkcija ne radi u Velikoj Britaniji i nekim drugim područjima.

Odabir vrste programa (PTY)

1 Tijekom FM prijema pritisnite MENU.
2 Zakrenite kotačić SEEK dok se ne pojavi "PTY", zatim pritisnite ENTER.

U koracima 1 i 2: pritisnite (PTY) umjesto (MENU); u koraku 3: pritisnite ↑ ili ↓ umjesto zakretanja kotačića SEEK.

Vrste programa

News (novosti), Current Affairs (vijesti), Information (informacije), Sport (sport), Education (obrazovni program), Drama (dramski program), Cultures (kultura), Science (znanost), Varied Speech (razno), Pop Music (popularna glazba), Rock Music (rock glazba), Easy Listening (lagana glazba), Light Classics M (lagana klasična glazba), Serious Classics (klasična glazba), Other Music (druge vrste glazbe), Weather & Metr (vremenska prognoza), Finance (financije), Children's Progs (dječji programi), Social Affairs (društvene teme), Religion (vjerski program), Phone In (telefonska javljanja), Travel & Touring (putovanja), Leisure & Hobby (zabava), Jazz Music (jazz glazba), Country Music (country glazba), National Music (narodna glazba), Oldies Music (evergrini), Folk Music (folklorna glazba), Documentary (dokumentarni program)

Napomena

Ovu funkciju ne možete koristiti u nekim zemljama u kojima PTY (vrsta programa) podaci nisu dostupni.

Neovisan četverokanalni ekvilizator s 13 frekvencijskih područja omogućuje vam da prilagodite zvuk prema vlastitom ukusu.

Podešenje Efekt
Xplod	Naglašava ukupnu dinamiku zvuka.
Refined Vocal	Obogaćuje i naglašava vokale sprijeda.
Over Drive	Stvara svijetao i živahan zvuk.
Virtual Sub	Stvara duboki zvuk s izraženim basovima.
Natural Cruise	Naglašava zvukove potisnute prometnom bukom.
Rear Drive	Naglašava zvuk stražnjeg zvučnika.
Flat	Bez efekta.

Savjet

Pogledajte "HDEQ ugađanje" (str. 13) za preciznije podešavanje.

nastavlja se na sljedećoj stranici →

DSO 3D

DSO 3D je tehnologija virtualnog 3D zvuka koja ublažava probleme sa slabijim zvučnicima. Ona stvara virtualni zvuk s 3 dimenzije (podizanje, širinu i dubinu) između zvučnika i slušatelja.

Podešenje Efekt
STD	Zvučnik iz prednjih vrata čuje se u razini ušiju. 1
Wide	Omogućuje šire zvučno polje nego STD. 2
Deep	Zvuk kao da dolazi sprijeda u STD. 3

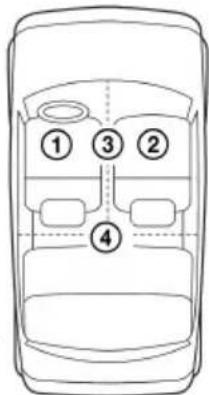

Slika virtualnog zvučnika

Možete podesiti lokalizaciju zvuka kako bi najbolje odgovarao vašem položaju pri slušanju. Izračunavanjem udaljenosti između sjedala i zvučnika, uređaj može promijeniti lokalizaciju odgodom izlaza zvuka iz svakog zvučnika. ●ređaj može simulirati prirodan zvučni ugođaj i pružiti vam dojam da ste u središtu bez obzira na to gdje u vozilu sjedite.

Podešenje	Efekt
Front-L	Naprijed lijevo 1
Front-R	Naprijed desno 2
Front	Između prednjih sjedala 3
All	• sredini vozila 4

① ③ ② ④

Savjet

Pogledajte "I-TA ugađanje" (str. 14) za precizno podešavanje za vaše vozilo. Udaljenost između zvučnika i položaja za slušanje možete podešavati u koracima po 2 cm.

BBE MP

BBE MP poboljšava kvalitetu digitalno komprimiranog zvuka svih izvora (str. 2, 14).

Oznaka Objasnjenje
ON	●ključuje BBE MP
OFF	Isključuje BBE MP

Odabir po želji — SOUND

Zvuk možete podesiti na različite načine, odabirom postavki za HDEQ, DSO 3D i I-TA.

1 Pritisnite SOUND više puta za odabir željene opcije tijekom reprodukcije.

Stavke se izmjenjuju kako slijedi:

- porabom izbornika SO●ND možete precizno podesiti efekte HDEQ, DSO 3D i I-TA po želji i u skladu s unutrašnjošću vašeg vozila. Pogledajte također "Precizno podešavanje zvuka" (str. 15). Također je moguće podesiti BBE MP. Postupci u izborniku su jednaki za svaki efekt. Naučite sljedeći postupak, zatim ga primijenite na pojedinačne efekte.

1 Pritisnite MENU tijekom reprodukcije.
2 Zakrenite kotačić SEEK dok se ne pojavi "SOUND".
3 Pritisnite ENTER.
4 Zakrenite kotačić SEEK za odabir opcije, zatim pritisnite ENTER.
5 Ponovite korak 4 za podešavanje parametara.
6 Pritisnite MENU.

Podešavanje je dovršeno.

Na daljinskom upravljaču

U koraku 2 i 4: podesite odabranu opciju pritiskom na

↑ ili ↓.

HDEQ ugađanje

Moguće je precizno podesiti frekvenciju i razinu glasnoće krivulje ekvilizatora. ●gađanje se izvodi za 4 kanala: prednji lijevi/desni, stražnji lijevi/desni.

BTM HDEQ DS03D

1 Odaberite "SOUND" → "HDEQ" u izborniku.
2 Odaberite "Custom1," "Custom2" ili "Custom3" za pohranu.
3 Odaberite krivulju ekvilizatora koju želite ugoditi.

- odabranom Custom podešenju možete ugoditi krivulju ekvilizatora, nakon čega će se pojaviti ikona olovke kao “Custom1” → “Custom1 ...”

4 Odaberite zvučnik koji želite podesiti.
5 Podesite krivulju ekvilizatora po želji.

① Pritisnite ENTER za odabir frekvencije koju želite podesiti (podesivo od 63 Hz do 16 kHz u 13 frekvencijskih područja).
2 Zakrenite kotačić SEEK kako biste podesili razinu odabrane frekvencije (koracima po 1 dB od -6 dB do +6 dB).
③ Ponovite korake ① i ② kako biste podesili druga frekvencijska područja krivulje ekvilizatora.

6 Potvrdite podešenje uporabom potvrdnog prikaza i pohranite vrijednost.
7 Ponovite korake 3 – 6 dok ne podesite sve zvučnike.

Napomena

Ikona olovke pojavljuje se samo nakon odabira postojećeg podešenja u koraku 3. Međutim, podešenje se neće primijeniti sve dok ga ne pohranite u koraku 6.

Savjet

Odaberite "Reset" u koraku 4 kako biste vratili tvorničko podešenje (bez efekta).

Na daljinskom upravljaču

U postupku ① koraka 5: pritisnite ← ili → za podešavanje frekvencije; u koraku ②: pritisnite ↑ ili ↓ za podešavanje razine.

nastavlja se na sljedećoj stranici →

DSO 3D ugađanje

Odaberite "Reset" u koraku 4 kako biste vratili tvorničko podešenje (isključeno).

I-TA ugađanje

I-TA ugađanjem podešava se precizno odgoda zvuka iz pojedinih zvučnika vozila. Postoje dva moda: Smart mod i Pro mod.

Smart mod

Smart mod omogućuje odabir jednog od 4 postojeća položaja koje zatim možete jednostavno precizno ugoditi.

I-TA Smart Mode

1 • izborniku odaberite "SO•ND" → "I-TA" → "Smart Mode".
2 Odaberite mod koji želite podesiti.
3 Precizno ugodite položaj.
4 Pritisnite ENTER za dovršetak.

Pro mod

• Odaberite "Initialize" u koraku 3 za povratak na tvorničke vrijednosti.
• Pogledajte tablicu za preračunavanje između centimetara i inča (str. 25).

BBE MP

- ovom odjeljku je objašnjeno kako stvoriti idealan zvučni ugodaj u vozilu, primjenom I-TA Pro moda i funkcije HDEQ.

    B --> F["1 Podesite ekvilizator na Flat. Druga podešenja zvuka će se isključiti."]
    B --> G["2 Izmjerite udaljenost između položaja za slušanje i svakog pojedinog zvučnika."]

    C --> H["1 •nesite udaljenosti uporabom I-TA Pro moda."]
    C --> I["2 Podesite FADER potpuno na F, zatim podesite udaljenost prednjih zvučnika. [Front L-R podešenje"]]
    C --> J["3 Podesite FADER potpuno na R, zatim podesite udaljenost stražnjih zvučnika. [Rear L-R podešenje"]]
    C --> K["4 Vratite podešenje za FADER u sredinu, zatim podesite balans između prednjih i stražnjih kanala podešavanjem udaljenosti stražnjih zvučnika. [Front - Rear podešenje"]]
    C --> L["1 Podesite FADER potpuno na F, zatim podesite prednji lijevi i desni zvučnik na temelju podešene kri-vulje ekvilizatora (Refined Vocal)."]
    C --> M["2 Podesite FADER potpuno na R, zatim podesite stražnji lijevi i desni zvučnik na temelju podešene kri-vulje ekvilizatora (Refined Vocal)."]
    C --> N["3 Vratite podešenje FADER u sredinu."]

    B --> O["Unesite izmjerenu udaljenost prema uputama za I-TA Pro mod, zatim pohranite."]
    B --> P["Korak 1: Podesite udaljenost nasuprotnog zvučnika, ostavivši udaljenost najbližeg zvučnika kako jest.<br>Korak 2: Povećanjem udaljenosti zvučnika pomiće se lokalizacija zvuka bliže zvučniku. Primjerice, za slušanje zvuka na prednjem lijevom sjedalu, podesite udaljenost zvučnika koji vam je dalje (ovdje desni zvučnik). Za pomak lokalizacije zvuka udesno, povećajte vrijednost za desni zvučnik, i obratno."]
    C --> Q["Na isti način, podesite balans prednjeg zvučnika i stražnjeg zvučnika. Lokalizacija zvuka se pomaknula prema prednjem sjedalu pa trebate podesiti udaljenost stražnjeg zvučnika. Za pomak lokalizacije prema naprijed, smanjite udaljenost stražnjih zvučnika, i obratno."]
    D --> R["Savjet: Podesite po želji, slušajući odabranu glazbu. Primjerice, za naglašavanje vokala, podesite razinu zvuka frekvencija 500 Hz – 2,5 kHz (tipičan raspon glasa)."]

* Lokalizacija zvuka je stvaranje dojma da zvuk dolazi s određenih mjesta u prostoru u kojem slušate zvuk.

Ostale funkcije

Promjena zvučnih postavki

Podešavanje zvučnih značajki — Balance/Fader/Sub Woofer

Možete podesiti balans između lijevog i desnog te između stražnjih i prednjih zvučnika (fader) i glasnoću subwoofera.

1 Odaberite izvor i pritisnite SOUND više puta za odabir željene opcije.

Postavka se mijenja na sljedeći način:

Na pokazivač se vraća prikaz uobičajene reprodukcije/prijema.

Napomena

Prikazane opcije će se razlikovati ovisno o izvoru i postavci.

Na daljinskom upravljaču

U koracima 2 i 3: pritisnite ↑ ili ↓ umjesto kotačića SEEK; u koracima 2, 3 i 4: pritisnite ← ili → umjesto ENTER.

Možete podesiti sljedeće stavke (pogledajte odgovarajuću stranicu za detaljnije informacije):

"●" označava tvorničku postavku.

SETUP

Clock Adjust (str. 4)

CT (točno vrijeme)

Za podešavanje "on" ili "off" (●) (str. 9, 11).

Beep

Za odabir "on" (●) ili "off".

RM (zakretni daljinski upravljač)

Za promjenu radnog smjera kontrola zakretnog daljinskog upravljača.

- "NORM" (●): za uporabu daljinskog upravljača u tvornički podešenom položaju.

- "REV": pri postavljanju daljinskog upravljača na desnu stranu volana.

AUX-Audio ^*1

Za uključenje indikatora A●X izvora "on" (●) ili "off" (str. 18).

DISPLAY

Auto Image

Automatski prikazuje sve slike po 10 sekundi.

- "off": isključenje automatske izmjene slika.

- "SA": za ponavljanje prikaza slika Spectrum analyzera.

- "Movie": za ponavljanje prikaza slika iz Movie moda.

- "All" (●): za ponavljanje prikaza slika u svim modovima.

Information (prikaz informacija)

Za prikaz opcija (ovisno o izvoru, itd.) na dnu pokazivača dok je prikazana slika.

- "Simple" (●): za isključenje prikaza.

- "All": za prikaz svih opcija.

- "Clear": za automatsko nestajanje opcija (s izuzetkom digitalnih oznaka).

Demo ^*1 (prikaz mogućnosti)

Za odabir "off" ili "on" (●).

Dimmer (svjetlina pokazivača)

• "Auto" (●): za automatsko zatamnjenje pokazivača nakon uključenja svjetla.
• "on": zatamnjenje pokazivača.
• "off": uobičajena svjetlina pokazivača.

Auto Scroll

Za automatsko pomicanje dugih naziva nakon promjene diska/grupe/zapisa/albuma.

• "off" (●): za isključenje pomicanja.
• "on": za pomicanje.

RECEIVE MODE

- "off" (●): za isključenje pojačanja.

AUX Level

Možete ugoditi postaju odabirom željene vrste programa.

*1 Kad je uređaj isključen.
*2 Kod FM prijema.

Uporaba dodatne opreme

CD/MD izmjenjivač

Odabir izmjenjivača

1 Pritisnite SOURCE više puta dok se ne pojavi "CD" ili "MD".
2 Pritisnite MODE više puta dok se ne pojavi željeni izmjenjivač.

1 Tijekom reprodukcije pritisnite ENTER dok se ne pojavi "DISC".
2 Zakrenite kotačić SEEK dok se ne pojavi željeni disk.

Preskakanje albuma i diskova uporabom daljinskog upravljača

1 Tijekom reprodukcije pritisnite ↑ ili ↓.

Za preskakanje Pritisnite ↑ ili ↓.

albuma i otpustite (zadržite na trenutak).

albuma u roku 2 sekunde od prvog neprestano otpuštanja.

diskova više puta.

diskova zatim, ponovno pritisnite u neprestano roku 2 sekunde i zadržite.

Ponavljanje reprodukcije i reprodukcija slučajnim redoslijedom

1 Tijekom reprodukcije više puta pritisnite ① (REP) ili ② (SH●F) dok se ne pojavi željena postavka.

Odaberite Za reprodukciju
Repeat Disc^*1	diska više puta.
Shuffle Changer^*1	zapisa u izmjenjivaču slučajnim redoslijedom.
Shuffle All^*2	zapisa u svim uređajima slučajnim redoslijedom.

*1 Kad je priključen jedan ili više CD/MD izmjenjivača.
*2 Kad je priključen jedan ili više CD izmjenjivača ili dva ili više MD izmjenjivača.

Za povratak na uobičajenu reprodukciju odaberite "Repeat off" ili "Shuffle off".

Savjet

"Shuffle All" neće reproducirati zapise slučajnim redoslijedom između CD uređaja i MD izmjenjivača.

Pridjeljivanje naziva disku — LIST

Kad je priključen CD izmjenjivač s mogućnošću CD TEXT reprodukcije ili MD izmjenjivač, možete odabrati željeni disk s liste.

Ako dodijelite naziv disku, on se pojavi na listi.

1 Tijekom reprodukcije pritisnite MENU.
2 Zakrenite kotačić SEEK dok se ne pojavi "LIST", zatim pritisnite ENTER. Pojavi se broj ili naziv diska.
3 Zakrenite kotačić SEEK dok se ne pojavi željeni disk.
4 Pritisnite ENTER za reprodukciju diska. Prikaz se vrati na mod normalne reprodukcije.

Na daljinskom upravljaču

Tijekom reprodukcije pritisnite LIST. Pritisnite ↑ ili ↓ više puta dok se ne pojavi željeni disk, zatim pritisnite ENTER.

Dodatna audio oprema

Na priključnicu B●S A●DIO IN/A●X IN ovog uređaja možete spojiti dodatni prijenosni audio uređaj. Ako na priključnicu nije spojen izmjenjivač ili drugi uređaj, moći ćete slušati reprodukciju s prijenosnog uređaja putem zvučnika vozila.

Napomena

Kod spajanja prijenosnog uređaja pazite da ne bude spojen BUS CONTROL IN. Ako je na BUS CONTROL IN spojen neki uređaj, tipkom SOURCE nije moguće odabrati "AUX".

Savjet

Kad spojite i prijenosni uređaj i izmjenjivač, koristite preklopku AUX-IN.

Odabir dodatnog uređaja

1 Više puta pritisnite SOURCE dok se ne pojavi "A●X".
Koristite kontrole na prijenosnom uređaju.

Ugađanje glasnoće

Prije reprodukcije svakako ugodite glasnoću svakog spojenog audio uređaja.

1 Smanjite glasnoću auto radija.
2 Više puta pritisnite SOURCE dok se ne pojavi "A●X".
3 Pokrenite reprodukciju spojenog audio uređaja uz umjerenu glasnoću.
4 Podesite uobičajenu razinu glasnoće na auto radiju.
5 Podesite razinu glasnoće prema uputama "Podešavanje opcija izbornika — MEN●" (str. 16). ●laznu razinu možete podesiti od -6 dB do +6 dB.

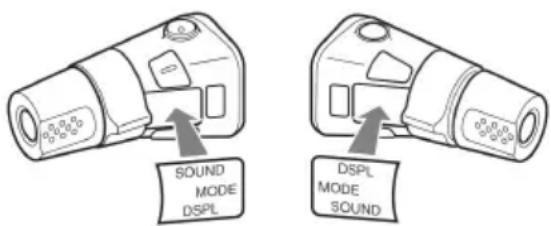

Stavljanje naljepnice

Stavite naljepnicu ovisno o načinu postavljanja upravljača.

SOUND MODE DSPL DSPL MODE SOUND

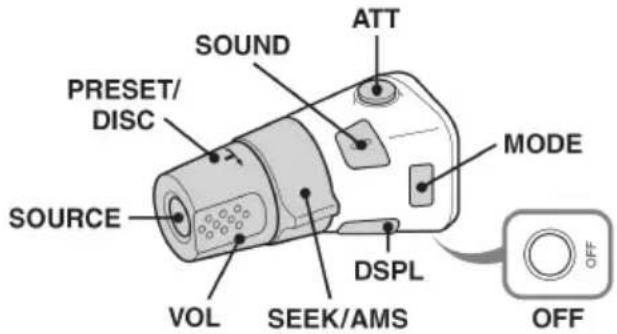

Položaj kontrola

Odgovarajuće tipke na zakretnom upravljaču upravljaju istim funkcijama kao one na uređaju.

Promjena smjera upravljanja

Smjer upravljanja kontrola je tvornički podešen na način prikazan na slici.

Za povećavanje

anje Za sman

Za smanjivanje

Ako zakretni upravljač morate postaviti na desnoj strani volana, možete obrnuti smjer upravljanja.

1 Dok držite pritisnutom kontrolu VOL pritisnite i zadržite SOUND.

• Uvijek držite disk za rubove i nemojte dodirivati njegovu površinu.
• Držite diskove u kutijama kad nisu u uporabi.
• Ne izlažite diskove izravnom suncu ili izvorima topline. Ne ostavljajte ih na prednjoj ili stražnjoj ploči u vozilu parkiranom na suncu.
• Ne lijepite naljepnice ili ljepljivu vrpcu na disk, jer može doći do zaustavljanja rotacije te do kvara uređaja ili oštećenja diska.

• Ne koristite diskove s naljepnicama ili etiketama. Uslijed uporabe takvih diskova može doći do sljedećih nepravilnosti u radu:
  – Nemogućnost izbacivanja diska (zbog odlijepljene naljepnice koja može zapeti u mehanizmu za izbacivanje diska).
• Nemogućnost ispravnog čitanja audio podataka (primjerice, preskakanje zvuka ili nemogućnost reprodukcije) uslijed skupljanja naljepnice izložene toplini i savijanja diska.
• Diskovi nestandardnih oblika (oblik srca, kvadrata, zvijezde) ne mogu se reproducirati na ovom uređaju jer bi moglo doći do kvara. Ne koristite takve diskove.
• Nije moguća reprodukcija CD-a promjera 8 cm.

nastavlja se na sljedećoj stranici →

- Prije uporabe obrišite diskove krpom za čišćenje. Brišite ih ravnim potezima od središta prema rubu. Nemojte koristiti otapala poput benzina, razrjeđivača, komercijalnih sredstava za čišćenje ili anti-statički raspršivač namijenjen čišćenju vinilnih ploča.

Glazbeni diskovi sa zaštitom od kopiranja

Ovaj uređaj može reproducirati diskove koji podliježu CD standardu. U posljednje vrijeme pojedine tvrtke proizvode diskove sa zaštitom od kopiranja. Neki od tih diskova možda se neće moći reproducirati u ovom uređaju jer ne podliježu CD standardu.

Napomena o DualDisc diskovima

DualDisc je dvostrani disk kod kojeg su na jednoj strani snimljeni DVD podaci, a na drugoj audio podaci. Imajte na umu da se audio podaci možda neće reproducirati na ovom uređaju zato jer ne odgovaraju CD standardu.

O MP3/WMA datotekama

MP3 je skraćenica od MPEG-1 Audio Layer 3, a radi se o formatu kompresije koji audio podatke sažima na približno 1/10 izvorne veličine.

WMA je skraćenica od Windows Media Audio, a to je još jedan format kompresije audio podataka koji audio podatke sažima na približno 1/22* izvorne veličine.

* Samo uz brzinu od 64 kbps
- Uređaj je kompatibilan s formatima ISO 9660 level 1/level 2, Joliet/Romeo ekspanzijskim formatima i Multi Session.
• Maksimalan broj:
– direktorija (albuma): 150 (uključujući korijenski i prazne direktorije).
- MP3/WMA datoteka (zapisa) i direktorija na disku: 300 (ako naziv direktorija/zapisa sadrži mnogo znakova, broj može biti i manji od 300).
– prikazanih znakova po nazivu direktorija/ zapisa je 32 (Joliet) ili 64 (Romeo).
– ID3 podaci verzije 1.0, 1.1, 2.2, 2.3 i 2.4 odnose se samo na MP3. ID3 podaci mogu sadržavati 15/30 (1.0 i 1.1) ili 63/126 znakova (2.2, 2.3 i 2.4). WMA oznaka može sadržavati 63 znaka.

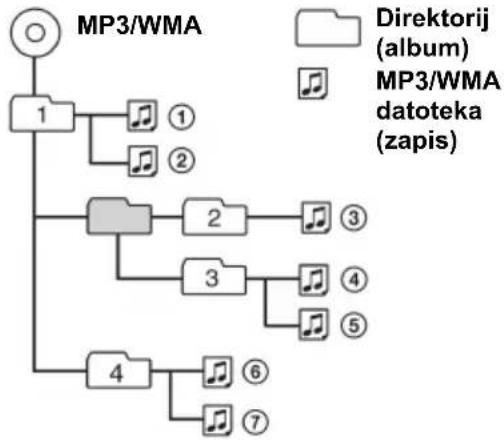

Slijed reprodukcije MP3/WMA zapisa

Napomene

• Kod pridjeljivanja naziva ne zaboravite dodati ekstenziju ".mp3"/".wma".
• Tijekom reprodukcije MP3 datoteke VBR (promjenjive brzine bita) ili ubrzane reprodukcije prema naprijed ili natrag, proteklo vrijeme reprodukcije se možda neće ispravno prikazati.
• Ako je disk snimljen u Multi Session formatu prepoznaje se i reproducira samo prvi zapis prve sesije (svaki drugi format se preskače). Prioritet formata je CD-DA, ATRAC CD i MP3/WMA.
• Kad je prvi zapis CD-DA, reproducira se samo CD-DA na prvoj sesiji.
• Kad prvi zapis nije CD/DA, reproducira se ATRAC CD ili MP3/WMA sesija. Ako disk nema podataka ovih formata, prikazuje se poruka "NO Music".

Napomene o MP3 datotekama

• Prije uporabe diska u uređaju obavezno ga finalizirajte.
• Ako reproducirate MP3 disk velike brzine bita, primjerice 320 kbps, zvuk može biti isprekidan.

Napomene o WMA datotekama

• Datoteke snimljene uz "lossless" kompresiju ne mogu se reproducirati.
• Datoteke zaštićene autorskim pravima ne mogu se reproducirati.

O ATRAC CD-u

Format ATRAC3plus

ATRAC3 (Adaptive Transform Acoustic Coding3) je technologija komprimiranja audio podataka koja audio CD podatke sažima na približno 1/10 izvorne veličine. ATRAC3plus je prošireni format ATRAC3 i može komprimirati audio CD podatke na otprilike 1/20 izvorne veličine. Ovaj uređaj podržava ATRAC3 i ATRAC3plus format.

ATRAC CD

ATRAC CD je snimljeni audio podatkovni disk komprimiran na ATRAC3 ili ATRAC3plus format pomoću ovlaštenog softvera, primjerice SonicStage 2.0 ili noviji ili SonicStage Simple Burner.

• Maksimalan broj:
– direktorija (grupa): 255
- datoteka (zapisa): 999
- Prikazuju se znakovi u nazivu direktorija/ datoteka i tekstualni podaci SonicStagea.

Za detalje o ATRAC CD-u, pogledajte upute za uporabu SonicStage ili SonicStage Simple Burnera.

Napomena

ATRAC CD snimite pomoću autoriziranog softvera, primjerice SonicStage 2.0 ili kasniji ili SonicStage Simple Burner 1.0 ili 1.1 isporučeni sa Sony Network proizvodima.

Ako imate bilo kakvih pitanja ili problema u vezi uređaja i nakon čitanja uputa, posavjetujte se sa Sonyjevim prodavateljem.

Održavanje

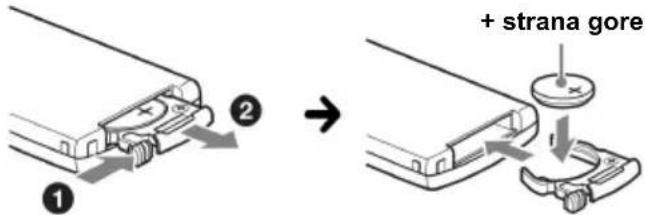

- normalnim uvjetima baterija će trajati oko godinu dana. (Trajanje može biti i kraće, ovisno o uvjetima rada.) Kad baterija oslabi, domet daljinskog upravljača će se smanjiti. Zamijenite bateriju novom CR2025 litijskom baterijom. Korištenje druge baterije može dovesti do požara ili do eksplozije.

+ strana gore

Kod promjene osigurača koristite osigurače iste vrijednosti. Ako osigurač pregori, provjerite priključak napajanja, te zamijenite osigurač. Ako osigurač ponovo pregori, možda je riječ o kvaru na uređaju. ● tom slučaju se obratite najbližem Sonyjevom dobavljaču.

Čišćenje priključaka

- ređaj možda neće dobro raditi ako spojevi između uređaja i prednje ploče nisu čisti. Da ne bi došlo do toga, skinite prednju ploču (str. 4) te očistite spojeve vatiranim štapićem natopljenim alkoholom. Ne primjenjujte prejak pritisak, jer bi moglo doći do oštećenja priključaka.

Glavni uredaj Stražnja strana prednje ploče

Napomene

• Iz sigurnosnih razloga prije čišćenja ugasite vozilo i izvadite ključ iz kontakt-brave.
• Nikad ne dodirujte priključke prstima ili metalnim predmetima.

Vađenje uređaja

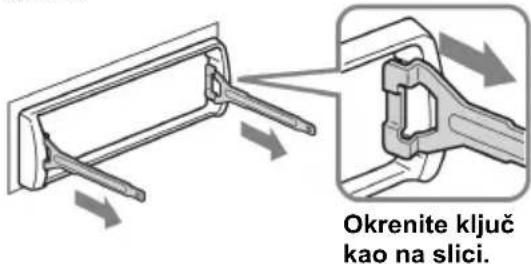

1 Skinite zaštitni okvir.

① Odvojite prednju ploču (str. 4).
② Zakvačite ključeve za vađenje na zaštitni okvir.

Okrenite ključ kao na slici.

③ Pomoću ključeva za vađenje izvucite zaštitni okvir.

② Povucite ključeve za vađenje kako biste oslobodili uređaj.

Omjer signal/šum: 120 dB

Priključak antene: Vanjski antenski priključak

Međufrekvencija: 10,7 MHz/450 kHz

Iskoristiva osjetljivost: 9 dBf

Selektivnost: 75 dB na 400 kHz

Omjer signal/šum: 67 dB (stereo), 69 dB (mono)

Harmonično izobličenje na 1 kHz: 0,5 % (stereo) 0,3 % (mono)

Odvajanje: 35 dB na 1 kHz

Priključak antene: Vanjski antenski priključak

Medufrekvencija: 10,7 MHz/450 kHz

Osjetljivost: MW: 30 μV, LW: 40 μV

Pojačalo

Izlazi: Zvučnički izlazi (sigurni zapečaćeni spojevi)

Impedancija: 4 – 8 ohma

Maksimalna izlazna snaga: 52 W × 4 (na 4 ohma)

Općenito

Izlazi:

Audio izlazi (prednji/stražnji)

Izlaz za subwoofer (mono)

Kontrolni izlaz releja za automatsko izvlačenje antene

Kontrolni priključak za svjetlo

B●S kontrolni ulazni priključak

B●S audio ulaz/A●X IN priključak

- lazni priključak daljinskog upravljača

Antenski ulaz

Tonske kontrole:

± 8 dB na 100 Hz

0 dB na 10 kHz

Napajanje:

12 V DC akumulator (negativni pol na uzemljenje)

Dimenzije: Približno 178 × 50 × 188 mm (š/v/d)

Dimenzije za ugradnju:

Približno 182 × 53 × 162 mm (š/v/d)

Dijelovi za instalaciju i spajanje (1 komplet)

Dodatna oprema:

Zakretni upravljač: RM-X4S

3●S kabel (isporučen s RCA priključkom):

Dizajn i tehničke značajke uređaja su podložni promjenama bez prethodne obavijesti.

Proizvođač ne preuzima odgovornost za eventualne tiskarske pogreške.

• Bezolovni lem se koristi za lemljenje određenih dijelova (više od 80%).
• Halogenirani usporivači vatre nisu korišteni u određenim otisnutim programskim pločama.
• Halogenirani usporivači vatre nisu korišteni u kućištima.
• Za ispis na ambalaži je korištena tinta na bazi biljnog ulja bez štetnih organskih spojeva.
• Pakirni jastučići nisu izrađeni od polistirenske pjene.

U slučaju problema

Sljedeća tablica će vam pomoći u rješavanju problema koji se mogu pojaviti u radu s uređajem. Prije pregleda donje tablice, provjerite spojeve uređaja i postupke korištenja.

Općenito

• Provjerite spojeve. Ako je sve u redu, provjerite osigurač.
• Ako je uređaj isključen i nestane prikaz pokazivača, ne možete njime upravljati daljinskim upravljačem.
  → ●ključite uređaj.

Pohranjene postaje i prikaz točnog vremena su obrisani.

Indikatori nestaju/ne pojavljuju se na pokazivaču.

• Zatamnjivač je podešen na "Dimmer on" (str. 17).
• Neodgovarajući kut prednje ploče.
  → Podesite kut prednje ploče pritiskom i zadržavanjem tipke ANGLE (str. 7).
• Oznake nestanu pritisnete li i zadržite tipku OFF.
  → Ponovno pritisnite i zadržite pritisnutom tipku OFF dok se prikaz ponovno ne uključi.
• Priključci su prljavi (str. 21).

Slike se izmjenjuju automatski.

• Auto Image modu nije moguć prikaz odabrane slike.
  → Za prikaz samo odabrane slike, podesite "Auto Image off" (str. 16).

Na pokazivaču nisu prikazane opcije.

→ Podesite "Information All" (str. 16).

Reprodukcija CD/MD diska

Nije moguća reprodukcija MP3/WMA datoteka.

Disk nije kompatibilan s MP3/WMA formatom i verzijom (str. 20).

Za početak reprodukcije MP3/WMA zapisa treba duže vrijeme nego za ostale diskove.

Nije moguća reprodukcija ATRAC CD-a.

• Disk nije snimljen ovlaštenim softverom, primjerice SonicStage ili SonicStage Simple Burnerom.
• Zapisi koji nisu sadržani u grupi se ne mogu reproducirati.

Prikazani podaci se ne pomiču pokazivačem.

• Problem je moguć kod diskova s mnogo znakova.
• Funkcija "Auto Scroll" je podešena na "off". → Podesite "Auto Scroll on" (str. 17) ili pritisnite (SCRL) na daljinskom upravljaču.

nastavlja se na sljedećoj stranici →

Zvuk preskače.

• Niste dobro ugradili uređaj.
  → ●redaj ugradite pod kutom manjim od 45° u stabilan dio automobila.
• Neispravan ili zaprljan disk.

Ne rade tipke.

Disk se ne izbacuje.

- Pritisnite tipku RESET (str. 4).

"MS" ili "MD" se ne pojavljuje na pokazivaču izvora kad su spojeni dodatni MGS-X1 i MD uređaji.

• ređaj prepoznaje MGS-X1 kao MD uređaj.
  → Pritisnite tipku SOURCE dok se ne pojave oznake "MS" ili "MD", a zatim nekoliko puta tipku MODE.

Prijem radijskih postaja

- Pohranite točnu frekvenciju u memoriju.

- Signal s odašiljača je preslab.

Nije moguće automatsko ugađanje.

• ključena je funkcija traženja lokalnih postaja.
  → Podesite "Local off" (str. 17).
• Emitirani signal je preslab.
  → Izvršite ručno ugađanje.

Tijekom FM prijema trepće indikator "ST".

• godite točnu frekvenciju.
- Signal odašiljača je preslab.
→ Podesite na "Mono on" (str. 17).

Prikaz/poruke grešaka

Blank\*1

Na MD nisu snimljeni zapisi*2.
→ Reproducirajte MD sa snimljenim zapisima.

Error ^*1

Izmjenjivač učitava disk.
→ Pričekajte dok ne završi.

Local Seek -/+

- ključena je funkcija traženja lokalnih postaja tijekom automatskog ugađanja.

NO AF

Odabrana postaja nema alternativnu frekvenciju.
→ Zakrenite kotačić SEEK dok trepće naziv postaje.
- ređaj počinje tražiti drugu frekvenciju istih podataka o programu PI (pojavljuje se "PI Seek").

No Album Name

Disk nema glazbenih datoteka. → ●ložite glazbeni disk u uređaj ili izmjenjivač koji podržava MP3.

NO TP

→ Provjerite spojeve. Ako poruka greške ostane prikazana, obratite se ovlaštenom Sonyjevom servisu.

Read

Disk je tijekom pretraživanja naprijed/natrag došao do početka ili do kraja i nije moguće daljnje pretraživanje.

" "

Oznaka se ne može prikazati kod ovog uređaja.

*1 Ukoliko dođe do greške tijekom reprodukcije CD-a ili MD-a, broj CD ili MD-diska se ne pojavljuje na pokazivaču.
*2 Broj diska koji uzrokuje smetnje se prikazuje na pokazivaču.

Ako ovi postupci ne pomognu otkloniti problem, obratite se ovlaštenom Sonyjevom servisu.

Ako auto radio odnosite na popravak zbog CD uređaja, molimo ponesite i disk koji ste koristili kad ste uočili problem.

Konverzijska tablica

centimetri	inči centi	metri inči centimetri	inči centimetri	inči
10 3,9	110 43,3	210 82,7 310	122
20 7,9	120 47,2	220 86,6 320	126
30 11,8	130 51,2	230 90,6 330	129,9
40 15,7	140 55,1	240 94,5 340	133,9
50 19,7	150 59,1	250 98,4 350	137,8
60 23,6	160 63 2	60 102,4 360	141,7
70 27,6	170 66,9	270 106,3 370	145,7
80 31,5	180 70,9	280 110,2 380	149,6
90 35,4	190 74,8	290 114,2 390	153,5
100 39,4	200 78,7	300 118,1 400	157,5
