KÄYTTÖOHJE TRE530 HAGER

Liiketunnistin 220° valokenno

Käyttöohje

KNX TP RF 230V Bus 80V 4 TBS 4 TBS 5 SETS tebis quicklink

TUNNISTIMET 220°

TRE510 Valkoinen

TRE511 Antrasiitti

TRE530 Valkoinen

TRE531 Antrasiitti

LISÄTARVIKKEET
KULMA-ASENNUKSEEN

EE855 Valkoinen

EE856 Antrasiitti

52125 Valkoinen

52126 Antrasiitti

Kuvaus

Asennuslevy seinäkiinnitykseen Pystysuunnan säätö + 90°/- 30° Säätöpotentiometrit +/-80° Suunnattava tunnistuspää

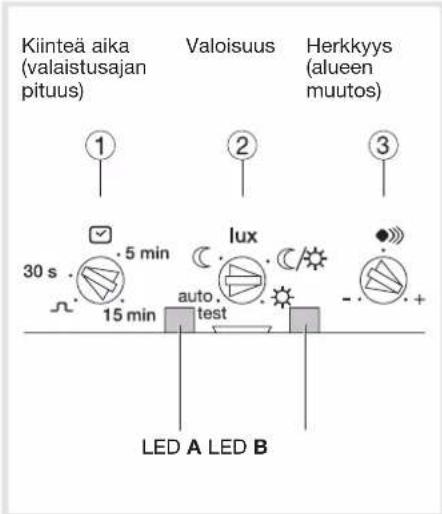

Asettelu

Kiinteä aika (valaistusajan pituus) Valoisuus Herkkyys (alueen muutos) ① ② ③ 30 s 5 min lux 15 min auto. test LED A LED B

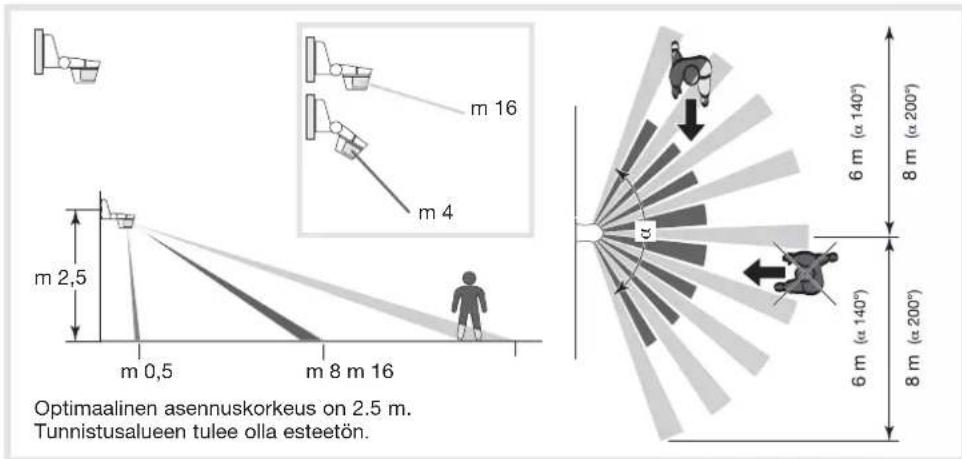

Tunnistusalue

Optimaalinen asennuskorkeus on 2.5 m. Tunnistusalueen tulee olla esteetön.

Maskit

Lisätarvikkeet kulma-asennukseen

Tämä laite tulee olla sähköalan ammattihenkilön asentama voimassa olevien sähköturvallisuusmääräysten mukaisesti.

Tuote-esittely ja toimintaperiaat- teet

Tämä tunnistin mahdollistaa yhden tai useamman vastaanottimen etäohjauksen asetun ajan, kun liikettä tunnistetaan tunnistusalueella. Tätä tuotetta voidaan käyttää kahdentyyppisissä kokoonpanoissa: yksi tunnistin ohjaa yhtä/useaa vastaanotinta; useat lähettimet ohjaavat vastaanottimia.

Toiminta

Vastaanottimia ohjataan heti kun potentiometrillä ② asetettu valaistustaso alitetaan ja liiketta tunnistetaan.

Tunnistettaessa liikettä viive nollataan kuormaa sammuttamatta.

Jos LED A vilkkuu nopeasti opetuksen aikana, potentiometrin ① asento ei ole yhteensopiva valitun toiminnon kanssa.

Palautus tehdasasetuksiin suositellaan tehtäväksi ennen uuden opetuksen tekoa.

Palautus tehdasasetuksiin

Pidä painike cfg painettuna kunnes LED cfg vilkkuu (>10s), ja vapauta sen jälkeen. LED cfg sammutetaan kun palautus tehdasa-setuksiin on tehty.

Tämä toiminto poistaa kaikki eri ohjelmointitilo- jen asettelut tuotteelta.

Tehdasasetusten palautuksen jälkeen, odota 15s ennen opetuksen aloitusta.

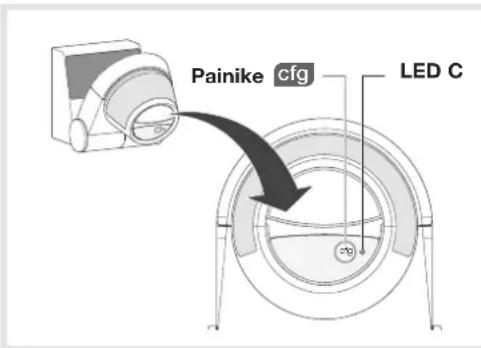

cfg -painike

Painike cfg LED C

Opetus (painike cfg)

Nämä tunnistimet voidana ottaa käyttöön 3:lla eri tavalla:

• quicklink: opetus ilman ohjelmointityökalua (käyttämällä tuotteen painikkeita ja LEDiä), katso tuotteen mukana toimitettu käyttöohje 6T7952.
• TX100/B V2.5.0 tai uudempi : tuotetoimintojen kuvaus saatavilla valmistajalta.
• ETS3 tai TR131 kautta : tietokanta ja sovellusohje saatavissa valmistajalta.

Opetus TX100:llä tai ETS:llä

Aseta tuote opetustilaan painamalla cfg-painiketta kerran TX100:n opetusvaiheen aikana tai ryhmäo-soitteiden määrityksen aikana TR131:n kanssa ETS:llä.

Tuote tulee palauttaa tehdasasetuksiin mikäli opetustapaa halutaan vaihtaa.

Tunistusalueen testaus ja määritys

Aseta potentiometri ② "test"-tilaan. "test"-tila on käytettävissä 3 minuutin ajan eikä ota valaistustasoa huomioon. Jokainen tunnistettu liike sytyttää LEDin A 2 sekunniksi. Yhdistettyä vastaanotinta ohjataan. Tuote palautuu takaisin "auto"-tilaan mikäli tunnistusta ei tehdä 3 minuutin kuluessa.

Tunnistusalueen rajoitus :

Tunnistusaluetta voidaan rajoittaa mukana toimitetuilla maskeilla tai suuntaamalla tunnistuspäätä.

Testitila on käytettävissä vain kerran tuotteen opetuksen jälkeen.

Asennus

Pinta- tai kattoasennus :

• kiinnittä seinäkiinnityslevy mukana toimitetuilla ruuveilla,
• paina tunnistinosa kiinnityslevyä vasten,
• sulje kiinnitysruuvilla.
  Kulma-asennuksessa, seinäkiinnityslevy kiinnitetään lisätarvikeen ja tunnistimen väliin.

Huomioitavaa käytettäessä

Optimi tunnistusolosuhteiden säilyttämiseksi, on suositeltavaa seurata seuraavia neuvoja :

- suojaa tunnistin huonolta säältä, joka voi vaikuttaa tunnistimeen.

- säilytä 1m etäisyys valonlähteen ja tunnistimen välillä sekä pidä tunnistin pois valonlähteen valokeilasta.

Toiminto Asettelut Potentiometri
KäytäAuto-asettelua(tehdas)valaistuksenkytkemiseksi päälleautomaattisestiannetuksi ajaksi.Käytettävissäainoastaan kuntunnistimenkytkentäviive onasetettu.	Auto - asettelutLaita Lux-potentiometri “auto test” tilaan.Asettelut ovat esiaseteltu :Lux = ,(käyttö vain yöllä)aika = 3 min,herkkyys = maks.
Valon kytkentäautomaattisestimäärätyksi ajaksi.Käytettävissäainoastaan kuntunnistimenkytkentäviive onasetettu.	Asentajan asettelut
Testaa ja määritätunnistusalue.	TestitilaLiikuta potentiometri 2 asentoon “auto test”.
Säädä herkkyys. Mah	dollistaa tunnistusalueen säädön häiriöidenvälttämiseksi.

Tämän tuotteen oikea käsittely (Jäte sähköinen ja elektroniset laitteistot). (Sovellettavissa Euroopanunionissa ja muissa Euroopan maissa erillisillä keräysjärjestelmillä.)

Tämä tuotteessa tai sen dokumenteissa näytetty merkintä kertoo, että tuotetta ei tulisi hävittää muun kotitalousjätteen kanssa laitteen käyttöiän päätyttyä. Mahdollisen ympäristölle tai ihmisille aiheutuvan haitan estämiseksi, erottele tämä muuntyyppisistä jätteistä ja kierrätä se vastuullisesti

edistääksesi materiaalivarantojen jatkuvaa uudelleenkäyttöä.

Kotitalouskäyttäjien tulisi ottaa yhteyttä joko laitteen myyneeseen jälleenmyyjään tai paikallisiin viranomaisiin, saadakseen lisätietoja siitä minne ja miten tämä tuote voidaan toimittaa kierratettäväksi ympäristöystävällisesti.

Ammattikäyttäjien tulisi ottaa yhteyttä heidän toimittajaan ja tarkistaa ostosopimukseen littyvät säännöt ja ehdot. Tätä tuotetta ei pitäisi sekoittaa muiden talousjätteiden kanssa hävitettäessä.

Voidaan käyttää EU-maissa € ja Sveitsissä

Hager Controls vakuuttaa, että TRE51., TRE53. on direktiivin 2014/53/EU mukainen.

EU-vaatlmustenmukaisuusvakuutuksen täysimittainen teksti on saatavilla seuraavassa internetosoitteess : www.hagergroup.com

Pakkauksen kuvaus TRE700 / 720

Tunnistin ja vastaanotin tulee asetella, jotta ne voivat toimia yhdessä.

Käyttäjän tarvitsee asettaa ainoastaan poiskytkentäviive, valaistustaso ja tunnistusalue. (kts. tunnistimen käyttöohje).

Muita laitteita voidaan yhdistää pakkaukseen.

Valittavissa on useita asetteluvaihtoehtoja

Kun tunnistin on linkitetty vastaanottimen kanssa, käytettävissä on vain 2 toimintoa, riippuen potentiometrin asennosta:

• on off (punainen/vihreä LED) tai viive 8 (punainen vilkkuva LED) tapauksen mukaan
  -Poista (xD pois päältä)
  Vastaanotin tarjoaa vain toimintoa joka on valittu potentiometrillä.

	Jos tuote on palautettu tehdasasetuksiin, esiasettelut on poistettu. Tämän jälkeen tuotteet pitää asetella uudelleen.		Tunnistimen viiveen asettelu Vastaanottimen viiveen asettelu
		Pakkaus TRE700/720	Esiaseteltu(PÄÄLLE/POIS-kytkentätoiminto)		1. Poista aikaisempi esiaseteltu toiminto jos käytetään pakkausta TRE700/720(katso linkitysohje)2. Aseta potentiometri asentoon .3. Asettele "viive" loiminto(katso linkitysohje)
		1 tunnistin TRE5..+1 vastaanotin	Suositeltavat asettelut:1. Aseta potentiometri arvoon joka on muu kuin .2. Määritä PÄÄLLE/POIS-kytkentätoiminto(katso linkitysohje)
		Pakkaus TRE700/720+1 tai useita muita vastaanottimia	Jotta kaikille vastaanottimille olisi sama viive :1. Aseta potentiometri arvoon joka on muu kuin .2.MääritäPÄÄLLE/POIS-kytkentätoiminto(katso linkitysohje) jokaiselle vastaanottimelle		Jotta jokaisella vastaanottimella olisi eri viive :1. Poista aikaisempi esiaseteltu toiminto jos käytetty pakkausta TRE700/720 (katso linkitysohje)2. Aseta potentiometri asentoon .3. Asettele "viive" loiminto(katso linkitysohje)
		1 tunnistin TRE5..+useita vastaanottimia	1. Aseta potentiometri arvoon joka on muu kuin .2. Määritä PÄÄLLE/POIS-kytkentätoiminto(katso linkitysohje) jokaiselle vastaanottimelle
		Useita tunnistimia TRE7.. - TRE5..+1 tai useitavastaanottimia	Ei suositella (ristiriita viiveiden kanssa)		1. Poista aikaisempi esiaseteltu toiminto jos käytetty pakkausta TRE700/720 (katso linkitysohje)2. Aseta potentiometri asentoon molemmillatunnistimilla3. Aseta "viive" toiminto jokaisellavastaanottimella
		Pakkaus TRE700/720 tai1 tunnistin TRE5..+1 tai useita lähettimiämuita kuin tunnistimia+1 tai useitavastaanottimia	Viivetoimintoa ei käytetä muilla lähettimillä :1. Aseta potentiometri arvoon joka on muu kuin .2. Määritä muut lähettimet (katso linkitysohje) muulle toiminnolle kuin viive		Viivetoiminto käytössä muilla lähettimillä:1. Poista aikaisempi esiaseteltu toiminto jos käytetty pakkausta TRE700/720 (katso linkitysohje)2. Aseta potentiometri asentoon .3.Aseta"viive" loiminto(katso linkitysohje) jokaiselle vastaanottimellejokaiselle linkitettävälle lähettimelle

Huomio: Tunnistimen linkityksen aikana, linkitysohjeen vaihe 2 jätetään huomioimatta.

MITÄ TEET KUN...
ONGELMA SYY RATKAISU
Valo kytkeytyy tahtomatta päälle.	- Pysyvä lämmönlähde on aktiivinen tunnistusalueella (puu, pensaat heiluvat tuulessa tai koirat, kissat tunnistusalueella).-Tunnistin on asennettu suoraan poistoilmasuuttimen yläpuolelle.	- Rajoita tunnistusaluetta säätämällä kallistusta tai linssin maskeilla tai alentamalla herkkyyttä käyttämällä säädintä.- Siirrä tunnistin toiseen paikkaan.
Tunnistimen tunnistusalue on liian kapea.	- Tunistimen asennuskorkeus ei ole sopiva (liian korkea tai liian matala).- Epätasainen maanpinta.	- Muuta asennuskorkeusta (2.5m on opitimi).- Säädä tunnistimen suuntausta.
Liikkuvaa ajoneuvoa tai henkilöä ei tunnisteta.	- Ajoneuvon moottori ei ole vielä riittävän kuuma (lämpösäteily on liian heikkoa).- Henkilö liikkuu kohtisuoraan tunnistimen edessä.- Tunnistimen jännitesyöttö on liian alhainen.	- Asenna tunnistin siten että kohteet liikkuvat poikittain tunnistusa-lueeseen nähden.- Vaihda paristot lähettimeen.- Sijoita tunnistin sopivaan paikkaan valokenno aurinkoon päin suun-nattuna.

Tekniset tiedot

Sähköiset ominaisuudet

Syöttöjännite :

- TRE51., TRE53.

Valokenno

Toiminnalliset ominaisuudet

Mitat (P x L x S) : 153 x 91 x 130 mm

Valaistustaso: 5 -> 1000 Lux

Aikaviive : 30 s -> 15 min

Herkkyys:min. 20%, maks. 100%

Tunnistusalueen rajoitus : Säädettävät maskit mukana Lähetystaajuus: 868-868.6 MHz

Suurin mahdollinen lähetysteho : 25mW

Vastaanotinluokka:ll

Kantama : 100 m avoimessa tilassa

Kiinnitystarvikkeet: kulmakannake (tilattava erikseen)

EE855/52125, EE856/52126

Ympäristö

Käyttölämpötila:-20 °C -> +55 °C

Varastointilämpötila: -20 °C -> +60 °C

IK:04

Tiiveysluokka: IP55

Tulen kesto : 750°C
