KÄYTTÖOHJE HW-J6510 SAMSUNG

Kiitos, kun ostit Samsungin tuotteen. Saat lisäpalveluita rekisteröimällä tuotteesi osoitteessa

www.samsung.com/register

OMINAISUUDET

Musiikin suoratoistopalvelut

Curved Soundbarin Wi-Fi-toimintojen ansiosta voit kuunnella suosikkimusiikkiasi nopeammin kuin aiemmin. Sinun tarvitsee vain avata Samsung Multiroom -sovellus, niin voit nauttia internetin parhaista musiikin suoratoistopalveluista.

Surround Sound Expansion -ominaisuus lisää syvyyden ja tilavuuden tunnun kuuntelukokemukseen.

TV SoundConnect

TV:n ja Soundbarin yhdistäminen Bluetooth-yhteydellä on helppoa TV SoundConnectin avulla. Koska Soundbarin ja TV:n välillä ei kulje johtoja, voit esitellä molempien laitteiden ohutta ja tyylikästä ulkoasua pitämällä käyttöympäristön siistinä. Hallitse Soundbaria ja TV:tä helposti yhdellä TV-kaukosäätimellä.

Musiikkilähteen jakaminen (= Multiroom Play)

Multiroom Link tekee helpoksi musiikkilähteiden hallitsemisen ja jakamisen useissa äänilaitteissa eri sijainneissa. Mobiilisovelluksella hallitset etäyhteydellä järjestelmäsi eri laitteiden, kuten TV:n, Soundbarin, kodin viihdejärjestelmän ja Blu-ray-soittimen, äänenvoimakkuutta ja musiikkia. Nauti haluamastasi äänestä missä vain.

HDMI

HDMI välittää video- ja äänisignaalit samanaikaisesti, ja sen kuva on normaalia selkeämpi. Laite on varustettu myös ARC -toiminnolla, jonka avulla voit kuunnella television ääntä HDMI-kaapelin kautta Soundbar-laitteesta. Tämä ominaisuus on käytettävissä vain, jos kytket yksikön ARC-yhteensopivaan televisioon.

USB-liitännän tuki

Voit kytkeä soittimeen ulkoisia USB-muistilaitteita kuten MP3-soittimia, USB-muisteja jne. Käyttäen Soundbar -järjestelmän USB HOST -toimintoa.

Bluetooth-ominaisuus

Yhdistämällä Bluetooth-laitteen Soundbar-laitteeseen voit nauttia musiikista korkealaatuisella stereoäänellä ilman johtoja!

LISENSSILLÄ

DOLBY. DIGITAL

Valmistettu Dolby Laboratoriesin Iuvalla. Dolby ja kaksois-D-symboli ovat Dolby Laboratoriesin tavaramerkkejä.

dts® 2.0 Channel

Saat lisätietoja DTS-patenteista osoitteesta http://patents.dts.com. Valmistettu DTS Licensing Limitedin lisenssillä. DTS, sen symboli ja DTS sekä sen symboli yhdessä ovat rekisteröityjä tavaramerkkejä. DTS 2.0 Channel on DTS, Inc.:n tavaramerkki © DTS, Inc. Kaikki oikeudet pidätetään.

HDMI

Termit HDMI, High-Definition Multimedia Interface ja HDMI-logo ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa.

TURVALLISUUSOHJEET

TURVAOHJEITA

SÄHKÖISKUVAARAN VÄHENTÄMISEKSI ÄLÄ IRROTA TAKAKANTTA.

EI SISÄLLÄ OSIA, JOITA KÄYTTÄJÄ VOISI KORJATA. JÄTÄ HUOLTO- JA KORJAUSTYÖT VALTUUTETUN HUOLTOLIIKKEEN TEHTÄVIKSI.

				Tämä merkki varoittaa laitteen sisällä olevasta vaarallisesta jännitteestä, joka voi aiheuttaa sähköiskun.
				Tämä merkki huomauttaa laitetta koskevista tärkeistä käyttö- ja huolto-ohjeista.

VAROITUS : Tulipalon ja sähköiskun vaaran vähentämiseksi älä altista laitetta sateelle tai kosteudelle.

MUISTUTUS : SÄHKÖISKUN VÄLTTÄMISEKSI LAITA PISTOKKEEN LEVEÄ PISTOTULPPA LEVEÄN KOLOON, TYÖNNÄ PISTOKE POHJAAN.

• Tämän laitteen saa kytkeä vain maadoitettuun pistorasiaan.
• Jos laite täytyy saada irti sähköverkosta, pistoke täytyy irrottaa pistorasiasta, joten pistokkeen tulisi olla paikassa, jossa siihen pääsee helposti käsiksi.

MUISTUTUS

• Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle. Älä aseta vedellä täytettyjä esineitä, kuten maljakkoja, laitteen päälle.
• Laitteen virta kytketään täysin pois päältä irrottamalla virtajohto seinän pistorasiasta. Tämän vuoksi virtajohdon on oltava aina helposti saatavilla.

TURVAOHJEET

Varmista, että käytettävän verkkovirran arvot vastaavat laitteen takana olevassa tarrassa ilmoitettuja arvoja. Aseta laite soveltuvalle alustalle (kaluste) vaakatasoon siten, että sen ympärille jää riittävästi tilaa ilmanvaihdolle 7 - 10 cm. Varmista, että ilmanvaihtoaukkoja ei ole peitetty tai tukittu. Älä aseta laitetta kaiuttimien tai muiden mahdollisesti kuumenevien laitteiden päälle. Tämä laite on suunniteltu jatkuvaaan käyttöön. Voit kytkeä virran täysin pois yksiköstä kytkemällä virtajohdon irti pistorasiasta. Kytke virta pois täysin, jos jätät yksikön käyttämättömään tilaan pitkäksi aikaa.

Irrota virtajohto pistorasiasta ukkosella. Salamaniskun aikaansaama jännitepiikki voi vahingoittaa laitetta.

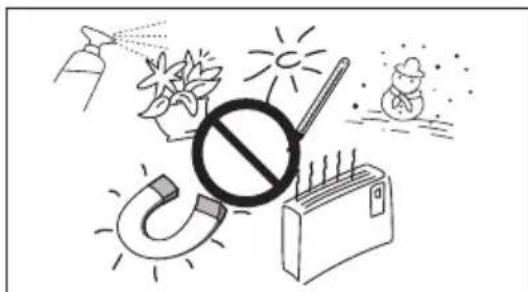

Älä altista laitetta kosteudelle (esim. maljakot), kuumuudelle (esim. takka) tai voimakkaita sähkö- tai magneettikenttiä aiheuttaville laitteille. Irrota virtajohto pistorasiasta, jos laitteeseen tulee toimintahäiriö. Tätä laitetta ei ole tarkoitettu teollisuuskäyttöön. Laite on tarkoitettu vain henkilökohtaiseen käyttöön.

Laitteeseen voi tiivistyä kosteutta, jos laitetta tai levyä on säilytetty kylmässä. Jos siirrät laitteen paikasta toiseen talviaikaan, odota ennen käyttöä, että laite lämpenee huoneenlämpöiseksi noin 2 tunnissa.

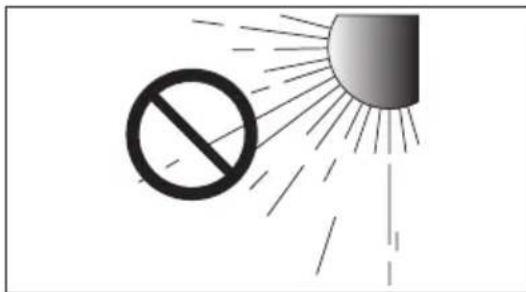

Älä jätä laitetta suoraan auringonvaloon tai muiden lämmönlähteiden lähelle. Tämä voi johtaa laitteen ylikuumentumiseen ja toimintahäiriöön.

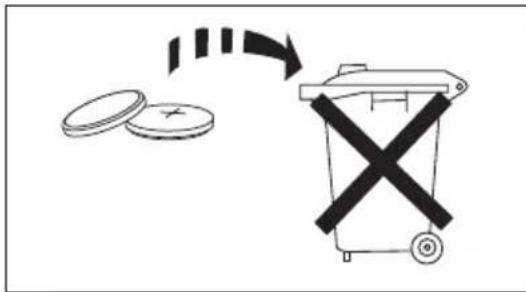

Tässä laitteessa käytetään paristoja, joiden sisältämät kemikaalit ovat vahingollisia luonnolle. Paristoja ei tule hävittää tavallisen kotitalousjätteen mukana.

Akkuja ja paristoja ei saa heittää tuleen. Älä aiheuta oikosulkua tai ylikuumenemista paristoihin tai pura niitä. Jos akku tai paristo vaihdetaan väärin, on olemassa räjähdyksen vaara. Vaihda akut ja paristot vain samanlaisiin tai vastaavantyyppisiin akkuihin ja paristoihin.

VAROITUS. PARISTOA EI SAA NIELLÄ. KEMIKAALISEN PALOVAMMAN VAARA.

[Kaukosäädin toimitetaan tuotteen mukana] Tämä tuote sisältää nappikennopariston.

Jos nappikennoparisto niellään, se voi aiheuttaa vakavia sisäisiä palovammoja vain 2 tunnin sisällä ja voi johtaa kuolemaan. Pidä uudet ja käytetyt paristot poissa lasten ulottuvilta. Jos paristolokero ei

sulkeudu kunnolla, lopeta tuotteen käyttö ja pidä se poissa lasten ulottuvilta. Jos uskot, että paristo tai paristoja on voitu niellä tai ne ovat kulkeutuneet mihin tahansa ruumiinosaan, hakeudu välittömästi lääkäriin.

SISÄLTÖ

2 ENNEN ALOITUSTA

2 Ominaisuudet

3 Turvallisuusohjeet

6 Sisältö

7 KUVAUS

7 Ylä- / Etupaneeli

8 Taka- / Pohjapaneeli

9 Kaukosäädin

11 ASENNUS

11 Soundbarin asentaminen

11 Seinä telineen asentaminen

14 Soundbarin kiinnittäminen TV:n jalustaan

14 Soundbarin asentaminen ilman jalustaa

15 LIITÄNNÄT

15 Bassokaiuttimen kytkeminen

17 Kytkentä televisioon

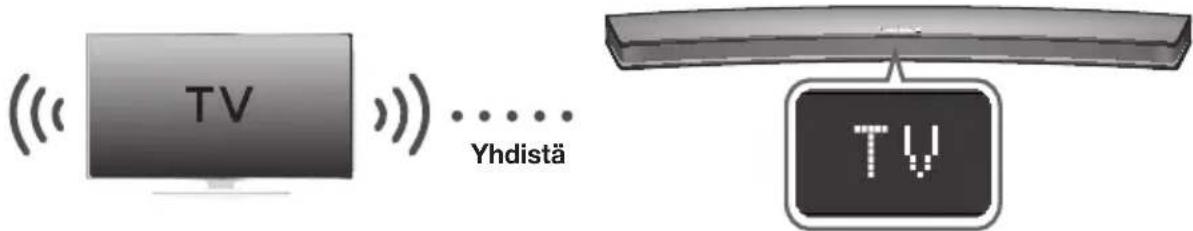

17 TV SoundConnect

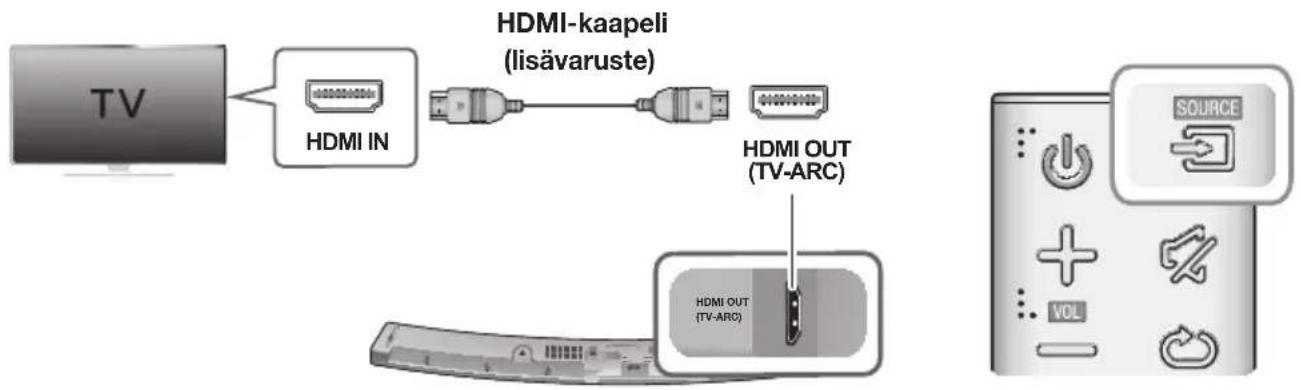

18 Kytkentä TV:hen käyttämällä HDMI-kaapelia (Digitaalinen)

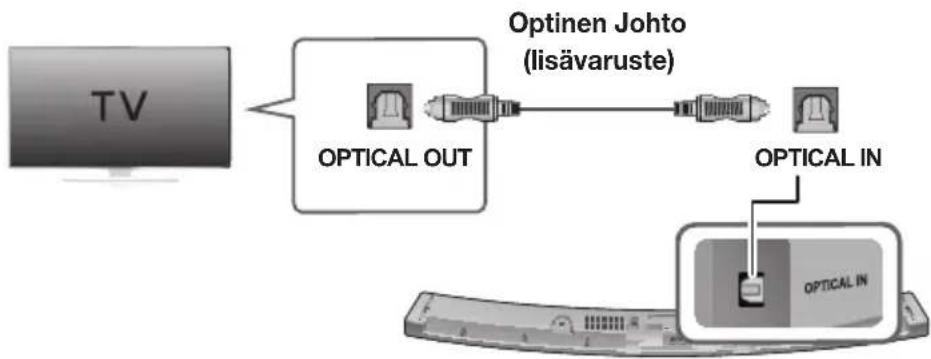

19 Kytkentä TV:hen käyttämällä Optista (Digitaalista) kaapelia

20 Kytkentä ulkoiseen laitteeseen

20 HDMI-kaapeli

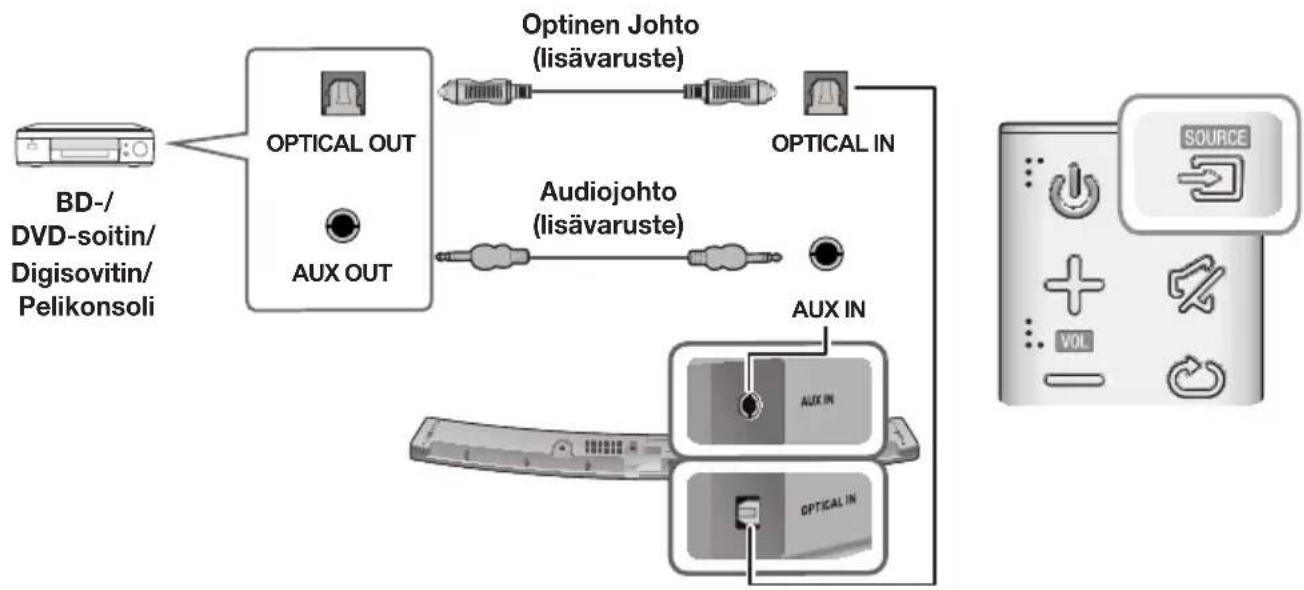

20 Optinen tai AUX-kaapeli

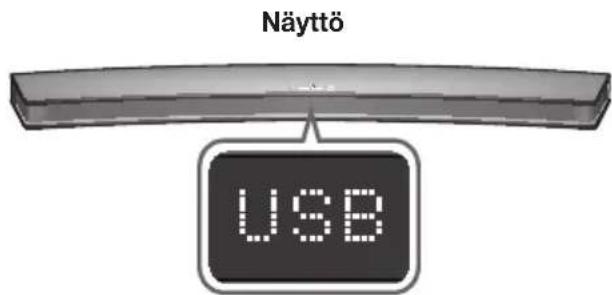

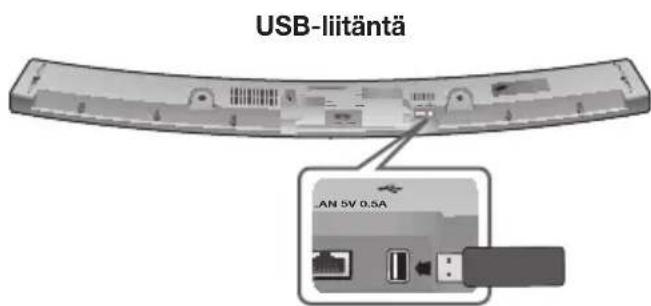

21 USB

23 TOIMINNOT

23 Tulotila

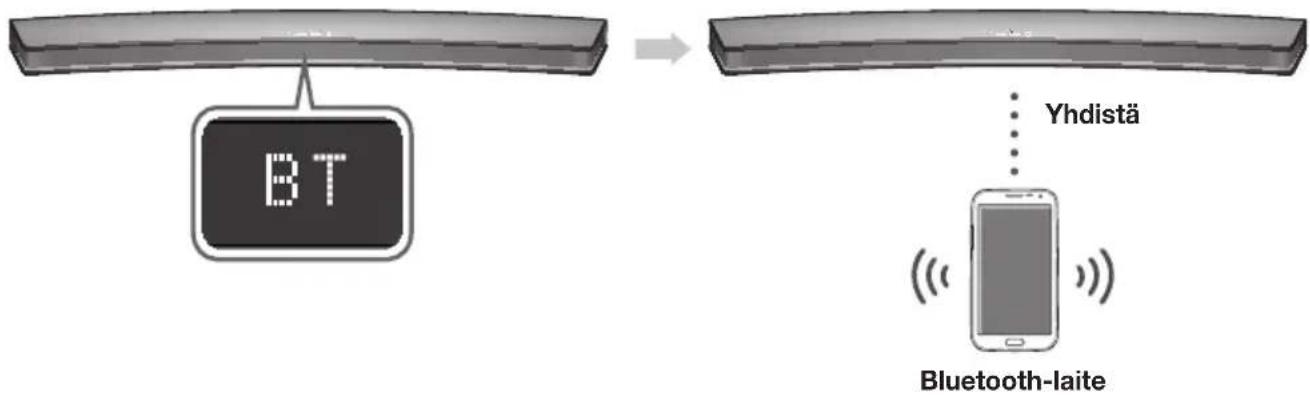

24 Bluetooth

26 Network Standby On -Toiminnon käyttö

26 Multiroom Link -sovelluksen käyttö

28 Ohjelmiston päivitys

30 VIANMÄÄRITYS

30 Vianmääritys

31 LIITE

31 Tiedot

- Tämän käyttöoppaan kuvitus on vain viitteeksi, ja se saattaa erota varsinaisen tuotteen ulkonäöstä.

• Käsittelykulut voidaan periä, jos

(a) teknikko kutsutaan kotiisi pyynnöstäsi, ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).

(b) tuot laitteen korjauskeskukseen ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).

- Kerromme sinulle käsittelykulun summan ennen kuin teemme kotikäynnin tai aloitamme työt.

SISÄLTÖ

ENNEN KÄYTTÖOPPAAN LUKEMISTA

Huomioi seuraavat kohdat ennen käyttöoppaan lukemista.

▶ Oppaassa käytetyt kuvakkeet

Kuvake Termi Määritelmä
	Muistutus	Tämä koskee tilannetta, jossa toiminto ei toimi tai asetukset voivat peruuntua.
	Huomautus	Sivulla olevia vinkkejä tai ohjeita, jotka auttavat toiminnon käytössä.

Tarkista, että pakkauksesta löytyvät seuraavat tarvikkeet.

Kaukosäädin / Litiumparisto (3V : CR2032)

Virtajohto : 2 kpl DC-sovitin USB-kaapeli

Kiinnitysruuvi : 2 kpl Seinäkiinnike : 2 kpl Seinälle Asentamisen Opas

• Lisävarusteiden ulkonäkö voi erota hieman alla olevista kuvista.
• Yhdistä ulkoiset USB-laitteet yksikköön käyttämällä erillistä USB-kaapelia.

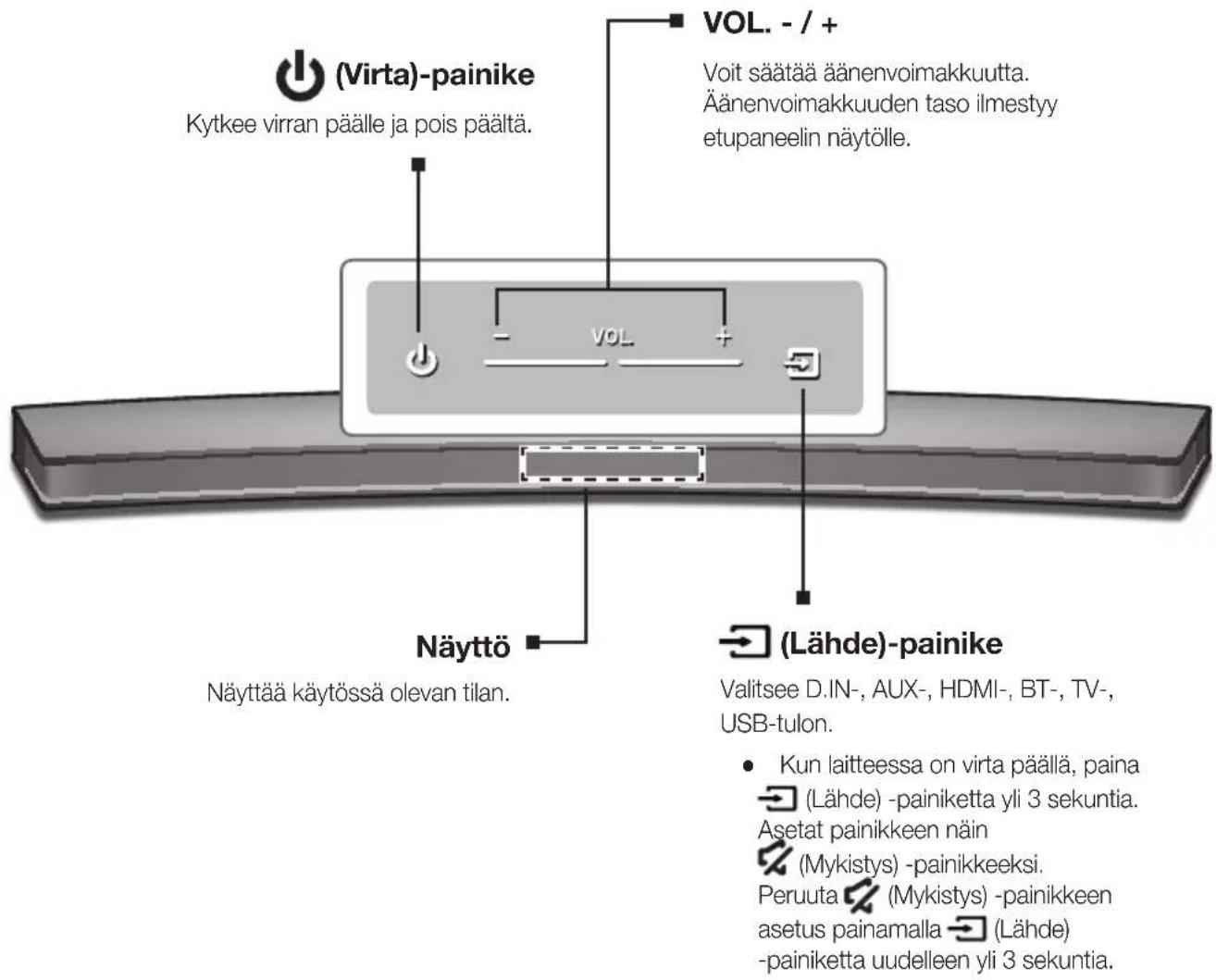

YLÄ- / ETUPANEELI

(Virta)-painike Kytkee virran päälle ja pois päältä. VOL. - / + Voit säätää äänenvoimakkuutta. Äänenvoimakkuuden taso ilmestyy etupaneelin näytölle. Näyttö Näyttää käytössä olevan tilan. → (Lähde)-painike Valitsee D.IN-, AUX-, HDMI-, BT-, TV- USB-tulon. • Kun laitteessa on virta päällä, paina → (Lähde) -painiketta yli 3 sekuntia. Asetat painikkeen näin → (Mykistys) -painikkeeksi. Peruuta → (Mykistys) -painikkeen asetus painamalla → (Lähde) -painiketta uudelleen yli 3 sekuntia.

• Virtanäppäin toimii 4–6 sekunnin kuluttua virtajohdon kytkemisestä.
• Kun kytket laitteen virran päälle, laite on valmis äänentoistoon n. 4 - 5 sekunnin kuluttua.
• Jos haluat kuunnella ääntä vain Soundbarista, sinun on kytkettävä TV:n kaiuttimet pois päältä TV:si Ääniasetukset -valikosta. Katso ohjeita television käyttöoppaasta.

TAKA- / POHJAPANEELI

AUX IN Kytke tähän ulkoisen laitteen analoginen lähtöliitäntä. HDMI IN Vastaanottaa digitaalista video- ja äänisignaalia samanaikaisesti HDMI-kaapelilla. Käytä, kun kytket tuetun ulkoisen laitteen. OPTICAL IN (D.IN) Kytke ulkoisen laitteen digitaaliseen (optiseen) lähtöliitäntään. HDMI OUT (TV-ARC) Lähettää digitaalista video- ja äänisignaalia samanaikaisesti HDMI-kaapelilla. MERKKITARRA DC 14V Wi-Fi SETUP SPK ADD Wi-Fi Setup SPK ADD LAN SV 0.5A DC 14V (Verkkovirtatulo) Wi-Fi SETUP Yhdistä Soundbar verkkosoi Wi-Fi-asetusmenetelmällä painamalla tätä painiketta. (lisävaruste) (USB-Liitäntä) Yhdistä USB-laite tähän laitteen tiedostojen toistamiseksi. Kytke tasavirtasovitin virtälähteeseen ja kytke sitten verkkovirtasovittimen johto pistorasiaan.

Liittimen avulla voit muodostaa verkkoyhteyden LAN-kaapelilla.

• Kun irrotat virtajohdon tai verkkovirtasovittimen pistorasiasta, pidä kiinni pistokkeesta. Älä vedä johdosta.
• Älä kytke tätä laitetta tai muita komponentteja pistorasiaan, ennen kuin kaikki laitteiden väliset kytkennät on tehty.

KAUKOSÄÄDIN

SOURCE VOL SOUND EFFECT (●) SOUND SOUND CONTROL STREAMING MUSIC WOOFER Paynet SAMSUNG

SOURCE

Valitse Soundbariin kytketty lähde painamalla tätä.

Mykistys

Voit asettaa äänenvoimakkuudeksi 0 yhdellä painikkeen painalluksella. Voit palauttaa äänet painamalla painiketta uudelleen.

Toistuva toisto

Voit asettaa Toistuva toisto-toiminnon musiikin toiston aikana USB-laitteelta.

OFF - REPEAT : Toistuvan toiston peruutus.

TRACK - REPEAT : Toista raita toistuvasti.

ALL - REPEAT : Toista kaikki raidat toistuvasti.

RANDOM - REPEAT : Toista raidat satunnaisessa järjestyksessä. (Jo toistettu raita voidaan toistaa uudelleen.)

Ohittaa Eteenpäin

Jos käytettävällä laitteella on useampi kuin yksi tiedosto ja painat ►I-painiketta, seuraava tiedosto valitaan.

SOUND CONTROL (*Säädä äänenvoimakkuutta painikkeilla I◀◀, ►◀I.)

Valitse TREBLE, BASS tai AUDIO SYNC. Säädä Diskantti- tai Bassoäänenvoimakkuutta välillä -3 – +3 painikkeilla I◀◀, ▶▶I.

Pidä SOUND CONTROL -painike painettuna noin 5 sekuntia säätääksesi jokaisen taajuusalueen äänen. Valittavissa olevat taajuusalueet: 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz ja 10 KHz. Jokaisen arvo voidaan asettaa välillä -6 - +6.

Jos Soundbar on kytketty digitaaliseen TV:hen ja videokuva ei ole synkronoitu äänen kanssa, paina SOUND CONTROL -painikkeita synkronoidaksesi äänen ja videoon. Voit säätää äänen viiveaikaa välillä 0–300 ms käyttämällä painikkeita I«,»I. Äänen synkr. -toiminto ei välttämättä toimi USB-, TV- tai BT-tilassa.

Anynet+

Ota Anynet+ -toiminto käyttöön tai poista se käytöstä Anynet+ -painikkeella. (Oletusasetus: Auto Power Link OFF, ON - ANYNET+ / OFF - POWER LINK tai OFF - ANYNET+ / ON - POWER LINK). Voit hallita Soundbar-laitetta Anynet+ -toiminnolla Anynet+ -yhteensopivan Samsung TV:n kaukosäätimellä. Soundbar tulee yhdistää TV:hen HDMI-kaapelilla.

* Auto Power Link (Autom. virtalinkki)

Synkronoi Soundbar-laitteen yhdistettyyn optiseen lähteeseen optisen liitännän kautta, jolloin se käynnistyy automaattisesti käynnistäessäsi TV:n. (Katso sivu 19)

Voit aktivoida Wi-Fi SETUP-toiminnon myös pitämällä kaukosäätimen

Anynet+-painiketta painettuna yli 7 sekuntia.

• Soundbar on Samsungin omistama nimi.
• TV:n käyttö TV:n kaukosäätimellä.

Virta

Kytkee virran päälle ja pois päältä.

Äänenvoimakkuus

Säätää laitteen äänenvoimakkuutta.

Toisto / Tauko

Voit keskeyttää tiedoston toiston väliaikaisesti painamalla ▶II -painiketta.

Toista valittu tiedosto painamalla ▶II -painiketta uudelleen.

Siirry Edelliseen

Jos käytettävällä laitteella on useampi kuin yksi tiedosto ja painat ◀◀-painiketta, edellinen tiedosto valitaan.

SOUND EFFECT

Voit valita äänitilat – STANDARD (Alkuperäinen Ääni), MUSIC, CLEAR VOICE, SPORTS, MOVIE ja NIGHT MODE – riippuen äänilähteestä, jota haluat kuunnella.

Jos haluat kuunnella alkuperäistä ääntä, valitse STANDARD -tila.

(10) SOUND

Surround-ääni lisää syvyyden ja tilavuuden tunnun ääneen.

((●)) SOUND-painikkeen painaminen toistuvasti vaihtaa Surround-ääniasetusten välillä: ON - SURROUND SOUND, OFF - SURROUND SOUND

STREAMING MUSIC

Kuuntele internet-radioasemaa painamalla STREAMING MUSIC-painiketta. Aina kun painat tätä painiketta, Soundbar vaihtaa seuraavaan oletusasemaan, vaihtaen kolmen oletusaseman välillä.

Soundbarin on oltava yhdistettynä verkkoon, jotta voit käyttää STREAMING MUSIC-toimintoa. (Katso sivu 26)

DRC (Dynamic Range Control) \*

Voit asettaa dynaamisen alueen hallinnan Dolby Digital.

Pidä painettuna STREAMING MUSIC-painiketta painettuna, DRC (Dynaamisen alueen hallinta) -toiminnon tilaksi vaihdetaan ON tai OFF.

WOOFER (* Säädä bassokaiuttimen äänenvoimakkuutta painikkeilla I◀◀, ▶▶▶.)

Paina WOOFER-painiketta. Säädä sitten bassokaiuttimen äänenvoimakkuuden tasoa painikkeilla I◀, ▶▶I: -12, -6 – +6.

Voit aktivoida Soundbarin SPK ADD-toiminnon myös pitämällä kaukosäätimen

WOOFER-painiketta painettuna yli 5 sekuntia.

SOURCE VOL SOUND EFFECT (●) SOUND SOUND CONTROL STREAMING MUSIC WOOFER Airbus SAMSUNG

PARISTOJEN ASETTAMINEN KAUKOSÄÄTIMEEN

1. Käännä kaukosäätimen paristosuojusta sopivalla kolikolla vastapäivään poistaaksesi sen kuvan näyttämällä tavalla.

2. Aseta 3V-litiumparisto. Pidä positiivinen napa (+) ylöspäin, kun asetat pariston. Aseta paristosuojus paikalleen ja kohdista '•' -merkit vierekkäin kuvan näyttämällä tavalla.

3. Käännä kaukosäätimen paristosuojusta sopivalla kolikolla myötäpäivään, kunnes se on kunnolla kiinni.

SOUNDBARIN ASENTAMINEN

SEINÄ TELINEEN ASENTAMINEN

▶ Asennuksen Varotoimenpiteet

• Asenna vain pystysuuntaiselle seinälle.
• Älä suorita asennusta paikassa, jossa on korkea lämpötila tai kosteutta, sillä seinä ei kestä järjestelmän painoa.
• Tarkista seinän vahvuus. Jos seinä ei ole riittävän vahva tukemaan laitetta, vahvista seinä tai asenna laite seinälle, joka pystvy tukemaan laitteen painon.
• Hanki seinään sopivat kiinnitysruuvit tai kiinnikkeet (kipsilevy, raudoitettu levy, puu jne.). Aseta tukiruuvit seinäkiinnikkeisiin, jos mahdollista.
• Osta Soundbarin seinälle asennusta varten ruuvit, jotka vastaavat seinän tyyppiä ja paksuutta.

-Läpimitta : M5

-Pituus: Suosittelemme vähintään 35 mm:n pituutta.

• Kytke kaapelit yksiköstä ulkoisiin laitteisiin ennen kuin asennat yksikön seinälle.
• Pidä huoli, että sammutat virran laitteesta ja kytket pistokkeen irti ennen asennusta. Muussa tapauksessa on olemassa sähköiskun vaara.

5 cm tai enemmän

1. Aseta asennusopas vasten seinän pintaa.

2. Aseta asennusopas suorassa linjassa seinälle.

3. Jos TV on asennettu seinälle, asenna Soundbar vähintään 5 cm:n päähän TV:n alle.

1. Merkitse seinään kynällä piste, johon ruuvit kiinnitetään ja poista sitten asennusopas. Poraa sitten reiät ruuveille käyttämällä sopivankokoista poranterää.

1. Kiinnitä Seinäkiinnike (2 kpl) ja ruuvit merkittyihin paikkoihin.

1. Nosta tuotetta, kun olet kiinnittänyt Seinäkiinnike näytetyllä tavalla.

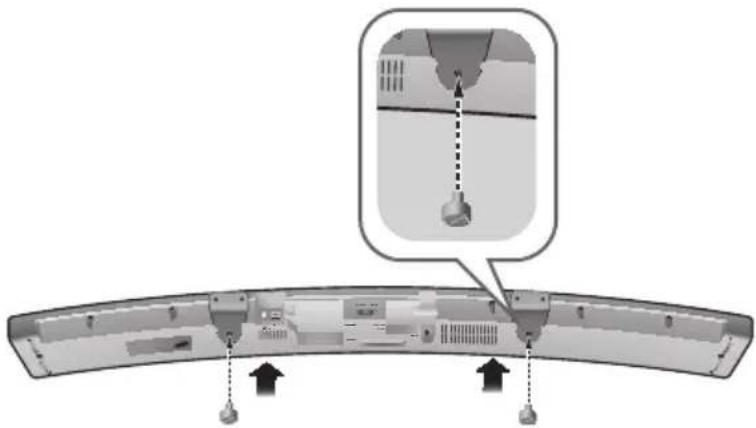

1. Aseta ja kiinnitä Kiinnitysruuvi jokaiseen reikään tuotteen alareunassa. Tuote on kiinnitetty Seinäkiinnike.

• Älä roiku kiinni asennettussa laitteessa, ja vältä iskujen kohdistumista laitteeseen.
• Kiinnitä laite seinään tiiviisti, jotta se ei pääse putoamaan. Laite voi pudotessaan vaurioitua tai aiheuttaa vammoja.
• Jos laite on asennettu seinälle, varmista, että lapset eivät pääse kiskomaan liitäntäjohtoja, jotta laite ei putoa.
• Jos TV asennetaan seinälle, kaiutinjärjestelmä tulee pitää vähintään 5 cm TV:n alla, jotta asennus onnistuu parhaalla mahdollisella tavalla.
• Jos et asenna laitetta seinälle, asenna se turvalliselle ja tasaiselle pinnalle.

SOUNDBARIN KIINNITTÄMINEN TV:N JALUSTAAN

Voit kiinnittää Soundbarin TV:n jalustaan, jos Samsung TV:ssäsi on Soundbarin kanssa yhteensopiva jalusta.

• Tämä Soundbar on yhteensopiva seuraavien mallien kanssa: JU6700, JU6500 ja JU7500 (48, 55 ja 65 tuumaa), JU6610 (48 ja 55 tuumaa) sekä vuoden 2015 Samsungin kaarevat TV:t. Saat yksityiskohtaisen luettelon yhteensopivista malleista Samsung Electronicsin etusivulta (www.Samsung.com).
• Tätä Soundbaria ei voi asentaa ei-yhteensopivaan TV:hen TV-kiinnikkeenä tai TV-jalustana.

1. Kohdista Soundbarin keskiosa TV:n pohjan keskiosan kanssa ja työnnä varovasti jalustaan mahdollisimman pitkälle kuvan osoittamalla tavalla. Pidä TV liikkumatta.

SOUNDBARIN ASENTAMINEN ILMAN JALUSTAA

1. Varmista, että Soundbar on keskellä tasaista aluetta TV:n edessä.

• Älä kytke tätä laitetta tai TV:tä pistorasiaan, ennen kuin kaikki laitteiden väliset kytkennät on tehty.
• Laitteen virta täytyy katkaista ja sen virtajohto irrottaa ennen laitteen asennusta tai siirtoa.

BASSOKAIUTTIMEN KYTKEMINEN

KYTKEMINEN BASSOKAIUTTIMEEN AUTOMAATTISESTI

Päälaitteen ja bassokaiuttimen tulisi linkittyä (yhdistyä langattomasti) heti, kun päälaite ja bassokaiutin kytketään päälle.

- Jos yhteys on muodostettu, bassokaiuttimen sininen LED-valo lopettaa vilkkumisen.

KYTKEMINEN BASSOKAIUTTIMEEN MANUAALISESTI

Bassokaiuttimen linkkitunnus on asetettu tehtaalla, ja päälaitteen ja bassokaiuttimen tulisi linkittyä (yhdistyä langattomasti) heti, kun päälaite ja bassokaiutin kytketään päälle. Jos Link -ilmaisin ei kytkeydy päälle, kun päälaitteeseen ja bassokaiuttimeen kytketään virta, aseta tunnus seuraavien ohjeiden mukaan.

ID SET

LINK STANDBY

1. Kytke päälaitteen ja bassokaiuttimen virtajohdot pistorasiaan.
2. Paina bassokaiuttimen takana olevaa ID SET -painiketta pienellä terävällä esineellä 5 sekunnin ajan.
3. VALMIUSTILA-ilmaisimen valo sammuu ja LINKKI-ilmaisin (sininen LED-valo) vilkkuu nopeasti.

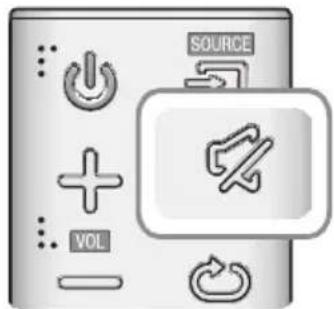

4. Kun päälaite on pois päältä (STANDBY (VALMIUSTILA)), paina kaukosäätimen (Mykistys) -painiketta 5 sekunnin ajan.
5. ID SET -viesti tulee näkyviin Soundbarin näytölle.

6. Viimeistele linkitys kytkemällä pääyksikön virta päälle, kun bassokaiuttimen sininen LED-valo vilkkuu.

7. Päälaite ja bassokaiutin on nyt linkitetty (yhdistetty).
   • Bassokaiuttimen Linkki-ilmaisin (sininen LED-valo) tulisi palaa.

8. Jos LINKKI-ilmaisin ei ole sininen, linkitys epäonnistui. Kytke päälaite pois päältä ja aloita uudelleen Vaiheesta 2.
9. Saat parhaan äänenlaadun langattomasta bassokaiuttimestasi valitsemalla sopivan äänitehosteen. (Katso sivu 10)

• Laitteen virta täytyy katkaista ja sen virtajohto irrottaa ennen laitteen asennusta tai siirtoa.
• Jos päälaitteen virta on katkaistu, langaton bassokaiutin on valmiustilassa, ja etuosassa oleva VALMIUSTILA-LED-valo syttyy, kun Linkki-ilmaisin (sininen LED-valo) vilkkuu 30 sekuntia.
• Jos käytät Soundbarin lähellä laitetta, joka käyttää samaa taajuutta (2,4 GHz) kuin Soundbar, äänessä voi esiintyä häiriöitä.
• Radioaallon lähetysetäisyys on noin 10 metriä, mutta etäisyys voi vaihdella käyttöympäristön mukaan. Jos pääyksikön ja langattoman vastaanotinyksikön välissä on teräsbetoniseinä tai metallinen seinä, järjestelmä ei välttämättä toimi ollenkaan, koska radioaalto ei kykene läpäisemään metallia.
• Jos päälaitteen langaton yhteys ei toimi, muodosta järjestelmän päälaitteen ja langattoman bassokaiuttimen välinen yhteys uudelleen edellisen sivun kohtien 1–5 mukaan.

• Langattomassa bassokaiuttimessa on sisäinen vastaanottoantenni. Älä altista yksikköä vedelle tai kosteudelle.
• Jotta kuuntelukokemus olisi paras mahdollinen, varmista, että langattoman bassokaiuttimen ympärillä ei ole esteitä.

KYTKENTÄ TELEVISION

TV SOUNDCONNECT

Voit kuunnella TV-ääniä Soundbarin kautta, joka on kytketty TV SoundConnect -toimintoa tukevaan Samsung TV:hen.

TV Yhdistä TV

1. Kytke TV ja Soundbar päälle.

2. Avaa TV:n valikko.

3. Siirry "Ääni"-välilehden kaiutinasetuksiin.

4. Aseta "Lisää uusi laite" -valikon tilaksi "Käytössä".

5. Valitse TV-tila päälaitteen yläpaneelin → (Lähde) -painikkeella tai kaukosäätimen SOURCE -painikkeella.

6. Näet TV-ruudulla viestin, jossa sinulta kysytään, haluatko ottaa TV SoundConnect -toiminnon käyttöön.
7. Valitse suorittaaksesi loppuun TV:n ja Soundbarin yhdistämisen TV:n kaukosäätimellä.

• Jos vaihdat Soundbarin tilan TV-tilasta muuhun tilaan, TV SoundConnect -yhteys katkeaa automaattisesti.
• Jotta voit yhdistää Soundbarin toiseen TV:hen, olemassa oleva yhteys on katkaistava.
• Katkaise yhteys olemassa olevaan TV:hen ja paina kaukosäätimen-painiketta 5 sekuntia muodostaaksesi yhteyden toiseen TV:hen.

• TV SoundConnect (SoundShare) -toiminto on tuettu joissakin Samsung TV:issä, jotka on julkaistu vuodesta 2012 alkaen. Tarkista, tukeeko TV:si TV SoundConnect (SoundShare) -toimintoa, ennen kuin aloitat. (Saat lisätietoja TV:n käyttöoppaasta.)
• Jos Samsung TV:si on julkaistu ennen vuotta 2014, katso SoundShare-asetusvalikko.
• Jos TV:n ja Soundbarin välinen etäisyys ylittää 10 metriä, yhteys ei välttämättä ole vakaa, ja ääni voi pätkiä. Jos näin tapahtuu, sijoita TV tai Soundbar uudelleen niin, että ne ovat toimintasäteen sisällä ja muodosta TV SoundConnect -yhteys uudelleen.

• TV SoundConnect -käyttöalue:

-Suositeltu yhdistämisetäisyys: 2 m

-Suositeltu toimintaetäisyys: 10 m

- Soundbarin tai Soundbarin kaukosäätimen Toista-/Keskeytä-, Seuraava- tai Edellinen-painikkeilla ei voi ohjata TV:tä.

KYTKENTÄ TV:HEN KÄYTTÄMÄLLÄ HDMI-KAAPELIA (DIGITAALINEN)

1. Kytke HDMI-kaapeli (lisävaruste) tuotteen takana olevaan HDMI OUT (TV-ARC)-liitäntään ja TV HDMI IN -liitäntään.
2. Valitse D.IN-tila päälaitteen yläpaneelin → (Lähde) -painikkeella tai kaukosäätimen SOURCE -painikkeella.

• HDMI-liitäntä mahdollistaa digitaalisen video- ja äänidatan siirtämisen yhden liittimen kautta.
• Jos TV:ssä on ARC-liitäntä, yhdistä HDMI-kaapeli HDMI IN (ARC)-liitäntään.
• Suosittelemme käyttämään HDMI-kaapelia, jossa ei ole ydintä, jos mahdollista. Jos käytät ytimellä varustettua HDMI-kaapelia, käytä sellaista jonka halkaisija on alle 14 mm.

• Anynet+ täytyy olla käytössä.

- Tämä toiminto ei ole käytettävissä, jos HDMI-kaapeli ei tue ARC:tä.

KYTKENTÄ TV:HEN KÄYTTÄMÄLLÄ OPTISTA (DIGITAALISTA) KAAPELIA

1. Kytke Soundbarin OPTICAL IN (Audio) TV:n OPTICAL OUT -liitäntään.

2. Valitse D.IN-tila päälaitteen yläpaneelin → (Lähde) -painikkeella tai kaukosäätimen SOURCE -painikkeella.

▶ Auto Power Link

Jos olet kytkenyt päälaitteen TV:hen optisella digitaalikaapelilla ja asetat Autom. virta -toiminnon KÄYTÖSSÄ -tilaan, Soundbar käynnistyy automaattisesti, kun kytket TV:n päälle.

AUTO POWER LINK Nayttö
KÄYTÖSSÄ	OFF - ANYNET+ / ON - POWER LINK
EI KÄYTÖSSÄ	ON - ANYNET+ / OFF - POWER LINK

1. Kytke Soundbar ja TV optisella kaapelilla (lisävaruste).
2. Valitse D.IN-tila päälaitteen yläpaneelin → (Lähde) -painikkeella tai kaukosäätimen SOURCE -painikkeella.
3. Kytke Autom. virtalinkki -toiminto päälle tai pois päältä kaukosäätimen Anynet+ -painikkeella.

- Auto Power Link ei välttämättä toimi yhdistetystä laitteesta riippuen.

KYTKENTÄ ULKOISEEN LAITTEESEEN

HDMI-KAAPELI

HDMI on digitaalinen liitäntä, joka mahdollistaa laitteiden, kuten TV:n, projektorin, DVD-soittimen, Blu-ray-soittimen, digisovittimen, sekä muiden laitteiden kytkennän.

Koska HDMI lähettää digitaalisen signaalin korkeimmalla laadulla, voit nauttia videokuvasta ja äänestä niin kuin se on alun perin luotu alkuperäisessä digitaalisessa lähteessä.

1. Kytke HDMI-kaapeli (lisävaruste) tuotteen takana olevaan HDMI IN -liitäntään ja digitaalisten laitteiden HDMI OUT -liitäntään.

2. Valitse HDMI-tila päälaitteen yläpaneelin → (Lähde) -painikkeella tai kaukosäätimen SOURCE -painikkeella.

OPTINEN TAI AUX-KAAPELI

Laitteessa on yksi optinen digitaalinen tuloliitäntä ja yksi analoginen audiotuloliitäntä ulkoisen laitteen kytkemistä varten.

▶ AUX-kaapeli

1. Kytke päälaitteen AUX IN (Audio) lähdelaitteen AUDIO OUT-liitäntään.

2. Valitse AUX-tila päälaitteen yläpaneelin → (Lähde) -painikkeella tai kaukosäätimen SOURCE -painikkeella.

▶Optinen Johto

1. Kytke päälaitteen OPTICAL IN (Audio) ulkoisen laitteen OPTICAL OUT-liitäntään.
2. Valitse D.IN-tila päälaitteen yläpaneelin → (Lähde) -painikkeella tai kaukosäätimen SOURCE -painikkeella.

USB

Voit toistaa USB-laitteiden musiikkitiedostoja Soundbarin kautta.

USB-liitäntä AN 5V 0.5A

Näyttö USB

1. Kytke USB-laitetuotteen USB-liitäntään.
2. Valitse USB-tila päälaitteen yläpaneelin → (Lähde) -painikkeella tai kaukosäätimen SOURCE -painikkeella.
3. USB näkyy ruudulla.

• Soundbarin ja USB-laitteen yhteys on muodostettu.
- Se kytkeytyy automaattisesti pois päältä (Auto Power Off), jos USB-laitetta ei ole yhdistetty yli 15 minuuttiin.

▶ Ennen kuin yhdistät USB-laitteen

Huomioi seuraavat asiat:

• Jos USB-laitteen tiedoston tiedostonimi ylittää 10 merkkiä, sitä ei näytetä Soundbar-näytöllä.
• Tämä tuote ei ole välttämättä yhteensopiva joidenkin USB-tallennusvälineiden kanssa.
  • FAT16- ja FAT32-tiedostojärjestelmiä tuetaan.

-NTFS-tiedostojärjestelmä ei ole tuettu.

• Yhdistä USB-laite suoraan tuotteen USB-liitäntään. Muussa tapauksessa USB-yhteensopivuudessa voi esiintyä ongelmia.
• Älä kytke useita tallennuslaitteita tuotteeseen usean kortin lukijan kautta. Tuote ei ehkä toimi normaalisti.

LIITÄNNÄT

• Digitaalikameroiden PTP-protokollaa ei tueta.
• Älä kytke USB-laitetta irti, kun se siirtää tietostoja.

• Kaupallisen verkkosivuston DRM-suojattuja musiikkitiedostoja (MP3, WMA) ei toisteta.

• Ulkoisia kiintolevyjä ei tueta.
  • Matkapuhelinlaitteita ei tueta.
  • Yhteensopivuusluettelo:

Tiedostotunniste	Koodekki Näytteenottotaajuus Bittinopeus
*.mp3	MPEG 1 Layer1 32/44,1/48 32 ~ 448 kbps
	MPEG 1 Layer2 32/44,1/48 32 ~ 384 kbps
	MPEG 1 Layer3 32/44,1/48 32 ~ 320 kbps
	MPEG 2 Layer3 16/22,05/24/32/44,1/48 8 ~ 160 kbps
	MPEG 2,5 Layer3 8/11,025/12/16/22,05/24/32/44,1/48 8 ~ 160 kbps
*.wma	Wave_Format_MSAudio1 - -
	Wave_Format_MSAudio2 - -
	WMA Professional Ei tuettu -
*.wav	- 8 KHz ~ 192 KHz	~ 8,8 Mbps
*.ogg	- 8 KHz ~ 48 KHz	-
*.flac	- 8 KHz ~ 192 KHz	~ 5,6 Mbps
*.m4a	Alac(Apple lossless Audo codec)	8 KHz ~ 192 KHz
*.aif	Audio Interchange File Format -tiedostomuoto	8 KHz ~ 192 KHz

- Jos USB-asemalla on tallennettuna liian monta kansiota ja tiedostoa, lukeminen voi kestää jonkin aikaa.

TULOTILA

Valitse haluamasi tila päälaitteen yläpaneelin → (Lähde) -painikkeella tai kaukosäätimen SOURCE -painikkeella.

Tulotila Näyttö
Digitaalinen optinen tulotilaARC (HDMI OUT) -tulo	D.IN
AUX-tulo	AUX
HDMI-tulotila	HDMI
BLUETOOTH-tila	BT
TV SoundConnect	TV
USB-tila	USB

AUTO POWER DOWN -TOIMINTO

Yksikkö kytkeytyy pois päältä seuraavissa tapauksissa:

• D.IN / HDMI / BT / TV / USB / ARC-Tila

-Jos äänisignaalia ei tule 15 minuuttiin.

- AUX-Tila

-Jos AUX-kaapeli ei ole kytkettynä 15 minuutin ajan.

- Jos näppäimiä ei käytetä 8 tuntiin, kun AUX-kaapeli on kytkettynä. (Auto Power Down -toiminto voidaan poistaa käytöstä vain siinä tapauksessa.)

Poista Auto Power Down -toiminto käytöstä AUX-tilassa pitämällä ▶II-painiketta painettuna 5 sekuntia.

ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN näkyy ruudulla.

BLUETOOTH

Yhdistämällä Bluetooth-laitteen Soundbar-laitteeseen voit nauttia musiikista korkealaatuisella stereoäänellä ilman johtoja!

SOUNDBAR -JÄRJESTELMÄN YHDISTÄMINEN BLUETOOTH-LAITTEESEEN

Tarkista tukeeko Bluetooth-laite Bluetooth-yhteensopivaa stereokuuloketoimintoa.

BT Yhdistä Bluetooth-laite

1. Valitse BT-tila päälaitteen yläpaneelin → (Lähde) -painikkeella tai kaukosäätimen SOURCE -painikkeella.

- Näet BT READY -tekstin Soundbarin etunäytöllä.

1. Valitse kytkettävän Bluetooth-laitteen Bluetooth-valikko. (lisätietoja on Bluetooth-laitteen käyttöoppaassa)

2. Valitse luettelosta "[Samsung] HW-Jxxxx".

- Kun Soundbar on yhdistetty Bluetooth-laitteeseen, se näyttää [Bluetooth-laitteen nimi] → BT-viestin etunävtöllä.

- Laitteen nimi näkyv vain englanniksi. Nimeen lisätään alaviiva " ", jos nimi ei ole englanniksi.

- Jos Bluetooth-laitteen yhdistäminen Soundbar -järjestelmään on epäonnistunut, poista edellinen Bluetoothlaitteen löytämä "[Samsung] HW-Jxxxx" ja hae Soundbar -järjestelmää uudelleen.

1. Toista musiikkia yhdistetyllä laitteella.

- Voit kuunnella yhdistetyn Bluetooth-laitteen musiikkia Soundbar -järjestelmän kautta.

- Toista / Keskeytä / Seuraava / Edellinen-toiminnot eivät ole käytettävissä BT-tilassa. Nämä toiminnot ovat kuitenkin käytettävissä AVRCP:tä tukevissa laitteissa.

- Jos sinulta kysytään PIN-koodia, kun yhdistät Bluetooth-laitetta, svötä <0000>.

• Vain vksi Bluetooth-laite voidaan yhdistää kerrallaan.

- Bluetooth-yhteys katkaistaan, kun Soundbar kytketään pois päältä.

- Soundbar ei välttämättä voi suorittaa Bluetooth-hakua tai -yhteyttä oikein seuraavissa olosuhteissa:

• Jos Soundbar -järiestelmän läheisvydessä on voimakas sähkökenttä.
• Jos Soundbar -järiestelmän kanssa vhdistetään samanaikaisesti useita Bluetooth-laitteita.
• Jos Bluetooth-laite ei ole kytketty pois päältä, se ei ole paikallaan tai siinä on toimintavika.
• Huomioi, että laitteet, kuten mikroaaltouunit, langattomat LAN-sovittimet, loisteputkivalot ja kaasuhellat käyttävät samaa taajuusaluetta kuin Bluetooth-laite. Tämä voi aiheuttaa sähköistä häiriötä.

• Soundbar tukee SBC-tietoa (44,1 kHz, 48 kHz).
- Muodosta yhteys vain Bluetooth-laitteeseen, joka tukee A2DP (AV) -toimintoa.
- Et voi yhdistää Soundbaria Bluetooth-laitteeseen, joka tukee vain HF (Hands Free) -toimintoa.
- Kun olet yhdistänyt Soundbarin Bluetooth-laitteeseen, voit vaihtaa Soundbarin automaattisesti BT-tilaan valitsemalla "[Samsung] HW-Jxxxx" laiteen haettujen laitteiden luettelosta.
- Käytettävissä vain, jos Soundbar on lueteltu Bluetooth-laitteen yhdistettyjen laitteiden listalla. (Bluetooth-laitteen ja Soundbarin on oltava yhdistetty vähintään kerran.)
- Soundbar näkyy Bluetooth-laitteen haettujen laitteiden luettelossa vain, jos Soundbar näyttää viestin BT READY.
- TV SoundConnect -tilassa Soundbaria ei voi yhdistää toiseen Bluetooth-laitteeseen.

BLUETOOTH-LAITTEEN JA SOUNDBAR -JÄRJESTELMÄN YHTEYDEN KATKAISEMINEN

Voit katkaista Bluetooth-laitteen ja Soundbar -järjestelmän yhteyden. Lisätietoja on Bluetooth-laitteen käyttöoppaassa.

• Soundbar -järjestelmän yhteys katkaistaan.
- Kun Soundbar -järjestelmän ja Bluetooth-laitteen yhteys katkaistaan Soundbar -järjestelmä näyttää viestin BT DISCONNECTED etuosan näytöllä.

SOUNDBAR -JÄRJESTELMÄN JA BLUETOOTH-LAITTEEN YHTEYDEN KATKAISEMINEN

Vaihda BT-tilasta toiseen tilaan tai sammuta Soundbar kaukosäätimen SOURCE -painikkeella tai tuotteen yläpaneelin (Lähde) -painikkeella.

- Yhdistetty Bluetooth-laite odottaa Soundbar -järjestelmän vastausta tietyn ajan ennen yhteyden katkaisemista. (Yhteyden katkaisun odotusaika voi vaihdella Bluetooth-laitteen mukaan)

• Bluetooth-yhteys katkeaa Bluetooth-yhteystilassa, jos Soundbar -järjestelmän ja Bluetooth-laitteen välinen etäisyys ylittää 10 metriä.
• Soundbar -järjestelmä kytkeytyy automaattisesti pois päältä 15 minuutin kuluttua Valmis -tilassa.

▶ Lisätietoja Bluetoothista

Bluetooth-tekniikan avulla Bluetooth-yhteensopivat laitteet voivat olla helposti yhteydessä toisiinsa lyhyen kantaman langattoman yhteyden kautta.

- Bluetooth-laite voi aiheuttaa häiriöitä tai toimintavian käytöstä riippuen:

• Ruumiinosa koskettaa Bluetooth-laitteen tai Soundbar -järjestelmän lähetin- ja vastaanotinjärjestelmää.
• Sähköinen vaihtelu, joka aiheutuu seinän, kulman tai sermin aiheuttamasta häiriöstä.
• Sähköhäiriö samaa taajuuskaistaa käyttävistä laitteista, kuten lääketieteellisistä laitteista, mikroaaltouunista tai langattomasta lähiverkosta.

- Yhdistä Soundbar Bluetooth-laitteeseen pitäen laitteet lähellä toisiaan.

- Mitä pidempi matka Soundbar -järjestelmän ja Bluetooth-laitteen välillä on, sitä huonompi yhteys on. Jos etäisyys ylittää Bluetoothin toimintasäteen, yhteys katkeaa.

- Alueilla, joissa yhteyden laatu on heikko, Bluetooth-yhteys ei välttämättä toimi kunnolla.

- Bluetooth-yhteys toimii vain lähellä laitetta. Yhteys katkeaa automaattisesti, jos välimatka kasvaa tätä suuremmaksi. Tälläkin etäisyydellä äänenlaatu voi heikentyä, jos laitteiden välissä on seiniä tai ovia.

- Langaton laite voi aiheuttaa sähköistä häiriötä, kun se on toiminnassa.

NETWORK STANDBY ON -TOIMINNON KÄYTTÖ

Network Standby On -toiminto on käytettävissä, jos langaton yhteys on muodostettu onnistuneesti älylaitteen ja Soundbarin välillä. Tämä toiminto kytkee Soundbarin päälle automaattisesti, kun älylaite yrittää muodostaa yhteyden Soundbariin Bluetooth- tai Wi-Fi-yhteydellä. Jos Soundbar on käynnistetty Bluetooth-yhteyden kautta, laitteen tilaksi asetetaan automaattisesti BT. Soundbarin käynnistäminen Wi-Fi-yhteydellä on suoritettavissa vain sovellusta käyttämällä. Lisätietoja on verkkokäyttöoppaassa.

1. Yhdistä älylaite Soundbar-laitteeseesi.
2. Ota Network Standby On -toiminto käyttöön painamalla Soundbar-kaukosäätimen ▶▶I -painiketta yli 5 sekuntia. Voit poistaa toiminnon käytöstä painamalla ▶▶I -painiketta uudelleen yli 5 sekuntia.

• Käytettävissä vain, jos Soundbar löytyy älylaitteen yhdistettyjen laitteiden luettelosta. (Älylaitteen ja Soundbarin välinen yhteys on oltava muodostettu vähintään kerran aiemmin.)
• Soundbar näkyy älylaitteen haettujen laitteiden luettelossa vain, jos Soundbar näyttää viestin [BT READY] tai [WiFi READY].
• Soundbar ei voi yhdistää toiseen älylaitteeseen TV SoundConnect -tilassa.

- Jos Network Standby On -toiminto ei toimi -Network Standby On on asetettu Ei käytössä -tilaan.

- Wi-Fi yhteys Soundbariin katkaistaan, jos laitteen virtajohto irrotetaan tai virta katkaistaan. Kytke Soundbar päälle ja yhdistä uudelleen.

MULTIROOM LINK -SOVELLUKSEN KÄYTTÖ

Kun Soundbar on yhdistetty älylaitteeseen Multiroom -sovelluksella, voit yhdistää useita Samsung Multiroom -laitteita langattomasti.

ENNEN KUIN ALOITAT

▶Tiedonsiirron Perusteet

1. Vaatimukset: langaton reititin, älylaite
2. Langaton reititin on yhdistettävä internetiin.
3. Älylaite on yhdistettävä reitittimeen Wi-Fi-yhteydellä.

SAMSUNG MULTIROOM -SOVELLUKSEN ASENTAMINEN

Jotta voit käyttää Soundbaria, sinun on ladattava ja asennettava Samsung Multiroom -sovellus käyttämällä sovellusta Google Playn tai App Storen kautta. Kun Samsung Multiroom -sovellus on asennettu, voit toistaa musiikkia älylaitteeltasi, yhdistetyiltä laitteilta sekä muilta sisällöntarjoajilta ja internet-radioasemilta.

▶Android tai iOS

Lataa Samsung Multiroom -sovellus Google Playsta tai älylaitteesi sovelluskaupasta.

* Market-haku : Samsung Multiroom

tai

▶Samsung Multiroom -sovelluksen käyttö

Käytä Samsung Multiroom -sovellusta painamalla älylaitteesi Multiroom-sovelluskuvaketta.

SOUNDBARIN YHDISTÄMINEN VERKKOON

Valitse älylaitteellasi Samsung Multiroom -sovellus.

Toimi älylaitteen ruudulla näkyvien ohjeiden mukaan.

- Käytä kytkennässä Cat 7 (*STP) -kaapelia.

* Shielded Twist Pair (suojattu, kierretty parikaapeli)

OHJELMISTON PÄIVITYS

LAN 5V 0.5A

USB-PÄIVITYS

Samsung saattaa tarjota Soundbar-järjestelmän laiteohjelmiston päivityksiä.

Jos päivitys tarjotaan, voit päivittää laiteohjelmiston yhdistämällä laiteohjelmiston sisältävän USB-laitteen Soundbar-laitteen USB-liitäntään.

Huomioi, että jos päivitystiedostoja on monta, sinun on ladattava ne USB-laitteelle yksitellen ja käyttää niitä laiteohjelmiston päivittämiseen tiedosto kerrallaan.

Saat lisätietoja päivitystiedostojen lataamisesta vierailemalla osoitteessa Samsung.com tai ottamalla yhteyttä Samsungin asiakaspalveluun.

1. Kytke laiteohjelmistopäivityksen sisältävä USB-tallennusväline Soundbarin USB-porttiin, kun Soundbarin virta on pois päältä.
2. Kytke virtajohto irti, kytke se takaisin päälle ja käynnistä laite.
3. Kytke Soundbar päälle, jolloin UPDATE näkyy ruudulla. Päivitys käynnistyy 3 minuutin sisällä.
4. Kun päivitys on suoritettu, Soundbar sammuu ja käynnistyy automaattisesti.

▶Jos UPDATE-viesti ei näy ruudulla

1. Kytke Soundbar pois päältä ja kytke päivitystiedostot sisältävä USB-tallennuslaite Soundbarin USB-porttiin.

2. Kytke virtajohto irti, kytke se takaisin päälle ja käynnistä laite.

• Aseta laiteohjelmistopäivityksen sisältävä USB-laite päälaitteen USB-porttiin.
• Laiteohjelmistopäivitys ei välttämättä toimi oikein, jos Soundbarin tukemat äänitiedostot on tallennettu USB-tallennusvälineelle.

• Älä kytke virtaa pois päältä tai kytke USB-laitetta irti päivityksen aikana. Päälaitteen virta kytkeytyy pois päältä automaattisesti, kun laiteohjelmistopäivitys on suoritettu.

• Päivityksen jälkeen kaikki asetukset palautetaan tehtaan oletusasetuksiin. Suosittelemme, että kirjoitat käyttämäsi asetukset muistiin, jotta voit ottaa ne uudestaan käyttöön päivityksen jälkeen.
  Huomaa, että laiteohjelmiston päivittäminen nollaa myös bassokaiuttimen yhteyden. Jos yhteyttä bassokaiuttimeen ei muodosteta automaattisesti päivityksen jälkeen, katso ohjeet sivulta 15. Jos päivitys epäonnistuu, suosittelemme, että alustat USB-laitteen FAT16-muotoon, ja yrität uudestaan.

• Älä alusta USB-asemaa NTFS-muotoon. Soundbar ei tue NTFS-tiedostojärjestelmää.
• Valmistajasta riippuen voi olla, että joitain USB-muistikortinlukijoita ei tueta.

AUTOMAATTINEN PÄIVITYS

Soundbar tarkistaa ja päivittää automaattisesti uusimmat ohjelmistopäivitykset myös Soundbarin ollessa pois päältä, jos laitteella on aktiivinen internetyhteys.

• Soundbar on määritetty suorittamaan automaattinen päivitys oletuksena.
• Soundbarin täytyy olla yhteydessä internetiin, jotta voit käyttää automaattista päivitystoimintoa.
• Wi-Fi yhteys Soundbariin katkaistaan, jos laitteen virtajohto irrotetaan tai virta katkaistaan. Kytke Soundbar päälle ja yhdistä uudelleen.

VIANMÄÄRITYS

Ennen huoltoon hakeutumista, tarkista seuraavat:

Laitteeseen ei tule virtaa.
• Onko virtajohto kytketty pistorasiaan?	→ Kytke virtajohto pistorasiaan.

Toiminto ei toimi painiketta painettaessa.
• Onko ilmassa staattista sähköä?	→ Irrota virtajohto ja kytke se sitten uudelleen.

Ääntä ei kuulu.
• Onko mykistystoiminto käytössä?	→ Peruuta mykistystoiminto painamalla (Mykistys) -painiketta.
• Onko äänenvoimakkuus nollassa?	→ Lisää äänenvoimakkuutta.

Kaukosäädin ei toimi.
Ovatko paristot tyhjät?Onko kaukosäädin liian kaukana laitteesta?	→ Vaihda tilalle uudet paristot.→ Siirrä lähemmäksi laitetta.

TV SoundConnect (TV-yhteys) epäonnistui.
Tukeeko TV:si TV SoundConnectia?Onko TV:si laiteohjelmiston versio uusin?Tapahtuuko virhe yhdistettäessä?Nolla TV-tila ja yhdistä uudelleen.	→Jotkin vuoden 2012 jälkeen julkaistut Samsung TV tukevat TV SoundConnectia. Tarkista, tukeeko TV:si TV SoundConnectia.→Päivitä TV:si uusimmalla laiteohjelmalla.→Ota yhteyttä Samsungin asiakaspalveluun.→Päipainiketta painettuna 5 sekuntia nollataksesi TV SoundConnect -yhteyden.

Bassokaiuttimen punainen LED-merkkivalo vilkkuu ja bassokaiuttimesta ei lähde ääntä.
• Bassokaiuttimesi ei ole välttämättä yhdistetty tuotteen pääosaan.	→ Yritä muodostaa bassokaiuttimen yhteys uudelleen. (Katso sivu 15)

Bassokaiutin surisee ja värisee huomattavasti.
Kokeile säätää bassokaiuttimen värinää.	→ Säädä arvoa kaukosäätimen WOOFER -painikkeella (asteikko: -12, -6 – +6).

TIEDOT

Mallin nimi

HW-J6510 / HW-J6511 / HW-J6512

YLEISET	USB		5V / 0,5A
	Paino	Pääyksikkö	2,7 kg
		Bassokaiutin (PS-WJ6510 / PS-WJ6511 / PS-WJ6512)	6,8 kg
	Mitat (leveys x korkeus x syvyys)	Pääyksikkö	1078,0 x 47,5 x 129,0 mm
		Bassokaiutin (PS-WJ6510 / PS-WJ6511 / PS-WJ6512)	452,0 x 335,0 x 154,0 mm
	Käyttölämpötila		+5 °C - +35 °C
	Käyttökosteusprosentti		10 % - 75 %
VAHVISTIN	Lähtöteho	Pääyksikkö	22W/CH x 6, 4 OHM, THD=10%, 1 KHz
		Bassokaiutin (PS-WJ6510 / PS-WJ6511 / PS-WJ6512)	168W, 3 OHM, THD=10%, 100 Hz
	Signaalikohinasuhde (analoginen tulo)		65 dB
	Erotus (1 kHz)		65 dB

* Suunnittelua, teknisiä ominaisuuksia ja sovellusruutua voidaan muuttaa ilman ennakkoilmoitusta.
* Signaalikohinasuhde, häiriöt, erotus ja käytettävä herkkyys perustuvat mittauksiin, joissa on käytetty AES (Audio Engineering Society):n ohjeita.
* Nimellisarvo

Samsung Electronics Co., Ltd pidättää oikeuden muuttaa teknisiä ominaisuuksia ilman ennakkoilmoitusta. -Paino ja mitat ovat likimääräisiä.

- Katso tietoja virtalähteestä ja virrankulutuksesta tuotteeseen kiinnitetystä merkintätarrasta.

※ Turvaohje : Tuote käynnistyy uudelleen automaattisesti, jos kytket Wi-Fi-/Ethernet-yhteyden päälle tai pois päältä.

Kokonaisvirrankulutus valmiustilassa (W)(Kaikki verkkoportit ovat "ON"-tilassa)		7,4W
Wi-Fi/Ethernet Portin deaktivointitapa		Kytke Wi-Fi/Ethernet On- tai Off -tilaan painamalla tuotteenWi-Fi SETUP-painiketta 30 sekuntia.
Bluetooth Portin deaktivointitapa		Kytke Bluetooth On- tai Off -tilaan painamalla tuotteenSPK ADD -painiketta 30 sekuntia.

※ Avoimen lähdekielen lisenssi-ilmoitus

- Voit lähettää kysymyksesi ja pyyntösi avoimen lähdekielen projekteihin liittyen ottamalla yhteyttä Samsungiin sähköpostitse: ([e-mail]).

Spotify\* Lisenssi

• Spotify-ohjelma on seuraavasta osoitteesta löytyvien kolmansien osapuolten lisenssien alainen : www.spotify.com/connect/third-party-licenses.
• Saat lisätietoja Spotify Connectista osoitteesta www.spotify.com/connect

CE!

Samsung Electronics ilmoittaa täten, että tämä laitteisto on yhteensopiva EU:n direktiivin 1999/5/EC olennaisten vaatimusten ja muiden olennaisten säännösten kanssa.

Alkuperäinen vaatimuksenmukaisuusvakuutus löytyy osoitteesta http://www.samsung.com. Siirry kohtaan Tuki >Hae tuotetukea, ja anna mallin nimi.

Tätä laitteistoa voidaan käyttää kaikissa EU-maissa.

Tätä laitteistoa voidaan käyttää vain sisätiloissa.

SAMSUNG

Ota yhteyttä Samsungiin

Jos sinulla on kysymyksiä tai kommentteja koskien Samsung tuotteita voitte ottaa yhtyettä Samsung tukeen.

Area Contact Centre		Web Site
■ Europe
U.K 0330 SAMSUNG (7267864) www.samsung.com/uk/support
EIRE 0818 717100 www.samsung.com/ie/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*(0,20 €/Anruf aus dem dt. Festnetz, ausdem Mobilfunk max. 0,60 €/Anruf)	www.samsung.com/de/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
SPAIN 0034902172678 www.samsung.com/es/support
PORTUGAL 808 20 7267 www.samsung.com/pt/support
LUXEMBURG 261 03 710 www.samsung.com/support
NETHER-LANDS	0900-SAMSUNG (0900-7267864) (€ 0,10/Min)	www.samsung.com/nl/support
BELGIUM 02-201-24-18		www.samsung.com/be/support(Dutch)www.samsung.com/be_fr/support(French)
NORWAY	815 56480	www.samsung.com/no/support
DENMARK	70 70 19 70	www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
SWEDEN	0771 726 7864 (0771-SAMSUNG) www.samsung.com/se/support
POLAND	801-172-678* lub [phone] ** (koszt połączenia według taryfy operatora)	www.samsung.com/pl/support
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	www.samsung.com/hu/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for Premium HA] 0800-366661[Only for Dealers] 0810-112233	www.samsung.com/at/support

Area Contact Centre		Web Site
SWITZER-LAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support (French)
CZECH	800 - SAMSUNG (800-726786)	www.samsung.com/cz/support
	Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 - Praha 4
CROATIA	072 726 786 www.samsung.com/hr/support
BOSNIA	055 233 999 www.samsung.com/support
MONTENEGRO	020 405 888 www.samsung.com/support
SLOVENIA	080 697 267 (brezplačna številka)090 726 786 (0,39 EUR/min)klicni center vam je na voljo od ponedeljkado petka od 9. do 18. ure.	www.samsung.com/si
SERBIA	011 321 6899	www.samsung.com/rs/support
BULGARIA	800 111 31 , Безплатна телефонна линия	www.samsung.com/bg/support
ROMANIA	08008 726 78 64 (08008 SAMSUNG )Apel GRATUIT	www.samsung.com/ro/support
CYPRUS 8009	4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) onlyfrom land line([phone] from mobile and landline
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support

[Tuotteen paristojen oikea hävittäminen]

(Jätteiden lajittelua käyttävät maat)

Tämä merkintä paristossa, käyttöoppaassa tai pakkauksessa tarkoittaa, että tämän tuotteen sisältämiä paristoja ei saa hävittää muun kotitalousjätteen seassa, kun niiden käyttöikä on päättynyt. Kemiallinen symboli Hg, Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä yli EU-direktiivin 2006/66 salliman määrän. Jos paristoja ei hävitetä oikein, nämä aineet voivat vahingoittaa ihmisten terveyttä tai ympäristöä.

Suojaa luonnonvaroja ja edistä materiaalien uusiokäyttöä erottelemalla paristot muusta jätteestä ja toimittamalla ne kierrätettäväksi paikalliseen maksuttornaan paristojen palautusjärjestelmään.

Tuotteen turvallinen hävittäminen

(elektroniikka ja sähkölaitteet)

(Jätteiden lajittelua käyttävät maat)

Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim. laturia, kuulokkeita tai USB kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päätyttyä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen välttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten.

Kotikäyttäjät saavat lisätietoja tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen.

Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa.

Brukerhåndbok

Curved Soundbar
