Important!

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Katkaisu- ja jiirisaha (liu'ulla)

ART.NO.: 18-3027 MODEL: J1x-JF2-210/20-UK

30-9012 J1x-JF2-210/20

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Muista

• Puun työstäminen voi olla vaarallista jos turvallisuusohjeita ei noudateta.
• Jos käytät sahaa huolellisesti ja varovaisesti, pienenee loukkaantumisvaara huomattavasti.
• Turvallisuusvälineet, kuten suojat, työntimet, puristimet, suojalasit, hengityssuojat ja kuulosuojaimet eivät korvaa huonoa arviointikykyä, välinpitämättömyyttä tai huolimattomuutta.
• Muista: Käyttäjä vastaa itse omasta turvallisuudestaan. Saha on tarkoitettu tiettyihin työtehtäviin. Suosittelemme, että sahaa ei muuteta, ja että sitä ei käytetä muihin käyttötarkoituksiin, kuin mihin se on suunniteltu.
• ÄLÄ KÄYTÄ SAHAA, mikäli et ole varma, soveltuuko se suunnittelemaasi työtehtävään!

Poista aina pistoke pistorasiasta ennen koneen huoltoa ja säätöä.

Yleisiä turvallisuusohjeita turvallisuuden takaamiseksi

Varoitus! Vältä tulipalot, sähköiskut ja loukkaantumiset ja noudata aina seuraavia ohjeita, kun käytät sähkökäyttöisiä käsityökaluja.

1. Pidä työtilat siisteinä.

Täynnä tavaraa olevat työtasot ovat avoin kutsu onnettomuudelle.

1. Älä käytä konetta vaarallisessa ympäristössä.

Sähkökäyttöisiä koneita ei saa käyttää kosteissa ja märissä tiloissa eikä sateella. Huolehdi työpisteen riittävästä valaistuksesta. Huolehdi myös pölynpoistosta. Älä käytä sähkökäyttöisiä työkaluja paikoissa, joissa on tulipalon tai räjähdyksen vaara!

1. Vältä sähköiskuja.

Vältä kontaktia maadoitettuihin esineisiin, kuten vesijohtoihin, lämpöpattereihin, lieteen ym. työskennellessäsi sähkötyökalulla.

1. Pidä lapset ja vierailijat loitolla.

Heidän tulee olla riittävän kaukana työpisteestä.

1. Säilytä laite poissa lasten ulottuvilta.

2. Älä pakota konetta.

Anna koneen työskennellä puolestasi oikealla nopeudella.

1. Käytä oikeita työkaluja.

Älä pakota konetta tai lisälaitetta työtehtävään, johon laite ei sovellu.

1. Käytä sopivia vaatteita.

Älä käytä löysiä vaatteita, käsineitä, kaulaketjuja, sormuksia, rannerengasta tai muita koruja, jotka voivat tarttua liikkuviin osiin. Liukuestekengät lisäävät turvallisuutta. Pitkät hiukset tulee suojata hiusverkolla tai vastaavalla.

1. Käytä aina suojalaseja.

Käytä aina suojalaseja, tavalliset silmälasit eivät anna riittävää suojaa! Käytä myös hengityssuojainta ja suojanaamaria, jos pölyä on paljon.

1. Käytä pölynpoistoa.

Käytä pölynpoistoa pölyn ja lastujen imemiseen, mikäli laitteessa on tämä toiminto. Käytä välineitä oikealla tavalla ja tyhjennä ne säännöllisesti.

1. Käsittele sähköjohtoa varoen.

Älä kanna konetta johdosta. Kun irrotat pistokkeen, vedä pistokkeesta, älä johdosta. Johtoa ei saa altistaa kuumuudelle, öljylle tai teräville esineille.

1. Kiinnitä työstettävä materiaali kunnolla.

Käytä esim. ruuvipuristinta, mikäli mahdollista. Näin kätesi jäävät vapaaksi, ja voit työskennellä molemmin käsin. Tämä on turvallisempaa kuin työkappaleesta kiinni pitäminen.

1. Älä kurota liian kauas.

Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa.

14. Pidä työvälineet kunnossa.

Varmista työvälineiden puhtaus ja terien terävyys. Näin työskentely on turvallisempaa ja tehokkaampaa ja lopputulos parempi. Noudata voiteluohjeita ja varusteiden vaihtamisesta annettuja ohjeita. Tarkista virtajohto säännöllisesti. Anna sähkömiehen vaihtaa vioittunut virtajohto. Tarkista johdot säännöllisesti ja varmista että ne ovat kunnossa. Varmista, että työkalun kahvat, säätimet ym. ovat puhtaita, ja että niissä ei ole öljyä ym.

15. Katkaise virta.

Irrota pistoke ja paina hätäkatkaisinta ennen huoltoa ja laitteiden vaihtoa, esim. höylän terät, poranterät, hiomanauhat ja terät.

16. Poista kaikki avaimet ja työkalut.

Ota tavaksesi poistaa ne koneesta ennen virran kytkemistä.

17. Vältä tahatonta käynnistystä.

Konetta kannettaessa sormi ei saa olla virtakytkimellä/liipaisimella johdon ollessa seinässä. Kun pistoke liitetään pistorasiaan, tulee virtakytkimen olla OFF-asennossa.

18. Käytä oikeita jatkojohtoja.

Käytä ulkona ainoastaan ulkokäyttöön tarkoitettuja jatkojohtoja. Jatkojohdon johtimen pinta-alan tulee olla riittävä. Kierrä koko johto auki.

19. Käytä tervettä järkeä ja ole varovainen.

Suunnittele työvaiheet etukäteen, niin työ sujuu turvallisemmin! Älä käytä laitetta väsyneenä, lääkkeiden vaikutuksen alaisena jne.

20. Varmista, että kaikki osat ovat kunnossa.

Varmista ennen koneen käynnistämistä, että kaikki suojat ja muut osat ovat kunnossa ja toimivat moitteettomasti. Huolehdi siitä, että liikkuvat osat liikkuvat vapaasti ja että ne on suunnattu oikein, eivätkä jää kiinni. Tarkista myös, ettei koneessa ole muita vikoja tai työskentelyyn vaikuttavia seikkoja. Ainoastaan ammattilainen saa vaihtaa tai korjata vioittuneet suojat ja muut osat, kuten johdot ja virtakytkimet. Älä käytä työkalua, mikäli et voi käynnistää ja sammuttaa sitä turvallisesti.

21. Käytä suositeltuja lisälaitteita.

Muiden kuin suositeltujen lisälaitteiden käyttö saattaa johtaa onnettomuuksiin tai henkilövahinkoihin.

22. Korjauksen saa suorittaa ainoastaan ammattihenkilö.

Laite on voimassa olevien turvallisuusvaatimusten mukainen. Laitteen korjaus tulee jättää ammattihenkilölle. Korjauksessa tulee turvallisuussyistä käyttää ainoastaan alkuperäisosia.

Katkaisu- ja jiirisahan erityisiä turvallisuusohjeita

Huomio! Irrota pistoke seinästä ennen huoltoa tai terän vaihtoa.

Varmista, että kaikki osat toimivat moitteettomasti ja että kaikki turvalaitteet ja suojat ovat kunnossa ennen sahan käynnistämistä!

1. Huomio! Käytä ainoastaan katkaisuteriä. Varmista, että kovametalliterissä on negatiivinen hammastus. Älä käytä teriä, joiden hampaiden välit ovat syviä, sillä ne saattavat taipua ja joutua kosketuksiin teräsuojuksen kanssa. Viallinen terä tulee vaihtaa välittömästi!
2. Älä käytä sahaa ennen kuin se on täysin koottu käyttöohjeiden mukaisesti. Varmista moottorin ja terän pyörimissuunta (katso teräsuojuksen pyörimissuunnan osoittavaa nuolta). Varmista, ettei terä kosketa pyörimispöytää missään asennossa. Irrota pistoke ja kallista terää manuaalisesti 45 ja 90 asteen kulmiin. Säädä teräosaa tarvittaessa.
3. Kysy neuvoa joltain osaavalta henkilöltä, jos olet epävarma sahan käytöstä.
4. Älä sahaa vapaalla kädellä. Kiinnitä sahattava materiaali kunnolla ennen sahauksen aloittamista! Jos sahattava materiaali vaatii, että kätesi on oltava lähempänä materiaalia kuin 10 cm, tulee materiaali kiinnittää puristimilla tms. ennen sahausta.
5. Huomio! Älä laita käsiä terän lähelle. Älä sahaa pieniä paloja. Käytä työnnintä!
6. Varmista, että terä on keskitetty oikein, että se on terävä ja että se pyörii vapaasti ilman tärinää.
7. Anna moottorin kiihtyä täysille kierroksille ennen sahauksen aloittamista.
8. Pidä laitteen tuuletusaukot puhtaina ja varmista ettei niissä ole purua.
9. Varmista että kaikki puristimet ovat kunnolla kiinni, ennen kuin aloitat sahauksen.
10. Varmista, että terä ja laipat ovat puhtaat ja että akselin mutteri on kiristetty. Käytä ainoastaan juuri sinun sahaasi sopivia laippoja.
11. Käytä ainoastaan teriä, joiden halkaisija on 210 mm ja joissa on oikea nopeusluokitus (vähintään 6000 kierrosta minuutissa).
12. Käytä lisätukea kun sahaat pitkää materiaalia.
13. Varmista ennen sahausta, että terä ei ole murtunut tai vahingoittunut. Vahingoittunut terä tulee vaihtaa välittömästi.
14. Älä käytä sahaa jos siitä puuttuu osia, tai jos ne ovat vioittuneita tai muuten viallisia. Irrota pistoke, mikäli sahasta kuuluu outoja ääniä tai mikäli se alkaa tärisemään. Puuttuvan tai viallisen komponentin vaihtaminen tulee jättää ammattimiehelle.
15. Älä käytä sahaa, mikäli suojat eivät ole paikoillaan tai mikäli ne eivät toimi moitteettomasti!

16. Älä koskaan kurotu terän yli tai taakse sen pyöriessä. Seiso tukevasti ja tasapainoisesti.

17. Varmista, että terä pääsee pyörimään vapaasti (erityisesti kuljetuksen ja/tai terän vaihdon jälkeen) ennen pistokkeen liittämistä pistorasiaan ja sahan käynnistämistä.

18. Älä lukitse virtakytkintä ON-asentoon.
19. Tärkeää! Kun olet leikannut materiaalin kokonaan: Päästä virtakytkin ja odota että terä on lakannut pyörimästä ennen kuin nostat teräosaa.
20. Päästä virtakytkin ja odota että terä on pysähtynyt ennen kuin siirrät materiaalia tai muutat säätöjä.
21. Älä poista jumittuneita tai sahautuneita paloja ennen kuin terä on pysähtynyt.
22. Älä sahaa rautapitoisia metalleja, tiiliä tai laastia.
23. Älä käytä sahaa jos läheisyydessä on helposti syttyviä kaasuja tai nesteitä.
24. Älä puhdista muoviosia liuotinaineilla. Liuotinaineet voivat syövyttää muovia tai vahingoittaa materiaalia muilla tavoin. Käytä puhdistamiseen ainoastaan pehmeää, kostutettua liinaa.
25. Irrota pistoke ja puhdista saha käytön jälkeen. Huolehdi, että työtaso on siivottu kun lopetat työt.
26. Säästä tämä käyttöohje. Lueskele sitä usein ja neuvo myös muita. Huolehdi siitä, että kaikki sahan käyttäjät ovat lukeneet nämä käyttöohjeet.
27. Älä altista sahaa sateelle äläkä käytä sitä kosteassa ympäristössä.
28. Huolehdi työtilojen riittävästä valaistuksesta.
29. Käytä asianmukaisia työvaatteita. Löysät vaatteet tai korut saattavat juuttua liikkuviin osiin.
30. Käyttäjän tulee olla täyttänyt 18 vuotta. 16 vuotta täyttäneiden tulee käyttää sahaa valvojan opastuksella. Älä päästä lapsia sahan läheisyyteen sen ollessa liitettynä pistorasiaan.
31. Pidä työtilat siisteinä ja poista turhat sahauskappaleet ja roskat. Poista sahauskappaleet terän läheisyydestä, jotta ne eivät sinkoudu terään osuessaan.
32. Älä häiritse sahan käyttäjää.
33. Älä pysäytä liikkuvaa terää painamalla sitä millään esineellä sahan sammuttamisen jälkeen.
34. Käytä ainoastaan tässä käyttöohjeessa ilmoitettuja sahanteriä.
35. Muista varmistaa, että terää suojaavat suojukset toimivat moitteettomasti.
36. Älä lukitse suojusta auki-tilaan äläkä pura koneen suojuksia tai muuta niiden toimintoja. Älä käytä viallisia tai puutteellisia suojalaitteita, vaan vaihda ne välittömästi!
37. Pidä käsiäsi niin, että ne eivät osu terään, mikäli menetät tasapainosi. Älä sahaa puukappaleita, mikäli ne ovat niin pieniä, ettei niitä pysty kiinnittämään turvallisesti.

38. Käytä pöytää, rullatukea tms. kun työskentelet pitkän puutavaran kanssa, muuten vaarana on sahan kaatuminen.

39. Kiinnitä pyöreät puukappaleet sopivilla puristimilla jotta ne eivät lähde pyörimään.

40. Sahattavassa puutavarassa ei saa olla nauloja tai muita vieraita esineitä.
41. Seiso aina terän sivulla sahatessasi, jotta terä ei osu sinuun, mikäli se hajoaa.
42. Paina sahattava puukappale kiinni pöytään ja suojukseen, jotta se ei pääse liikkumaan sahauksen aikana.
43. Älä sahaa useita kappaleita samanaikaisesti.
44. Älä yritä poistaa puruja, lastuja tai muita juuttuneita kappaleita terän pyöriessä. Sammuta saha ja irrota pistoke aina ennen koneen säätämistä ja juuttuneiden osien poistamista.
45. Sammuta saha ja irrota pistoke aina ennen koneen säätämistä, puhdistamista tai työkappaleen mittausta.
46. Sammuta moottori ja irrota pistoke ennen kun poistut sahan luota.
47. Sähköasennukset, korjaukset ja huolto tulee jättää ammattilaiselle.
48. Kaikki suojat ja turvalaitteet tulee kiinnittää takaisin välittömästi korjauksen tai huollon jälkeen.
49. Valmistajan turvallisuus-, käyttö- ja huolto-ohjeita tulee noudattaa. Noudata myös teknisissä tiedoissa mainittuja sahauskappaleiden suurimpia mittoja.
50. Viranomaisten sääntöjen ja muiden yleisten turvallisuussääntöjen noudattaminen on erittäin tärkeää.
51. Käytä suljetussa huoneessa alipaineen välttämiseksi aina pölynpoistoa, mikäli huoneessa on poistoilmaliitäntä.
52. Liitä saha 230V:n pistorasiaan, sulakkeen tulee olla vähintään 10 A.
53. Viallisten turvalaitteiden ja osien korjaaminen tulee jättää valtuutetulle huoltoliikkeelle.
54. Tämä saha on kaikkien olennaisten turvamääräysten mukainen. Laite tulee korjata valtuutetussa huoltoliikkeessä. Sahan saa korjata vain ammattilainen ja korjauksessa tulee käyttää alkuperäisosia. Näiden ohjeiden noudattamatta jättäminen saattaa johtaa onnettomuuksiin ja aiheuttaa vaaraa käyttäjälle.

Tuotteen merkinnät ja turvallisuussymbolit

1. Lyväyttöohje!

Lue, joö köyttöohje ja varmista, että olet ymmärtänyt koneen toimintatavan.

2. Käytä kuulosuojaimia!

Kuuriovaara. Käytä aina kuulosuojaimia, kun työskentelet koneella.

3. Käytä suojalaseja!

Suojalismät lentäviltä palasilta, käytä visiiriä tai suojalaseja.

4. Käytä turvakenkiä!

Kivtäu, rvakenkiä, joissa on teräsvahvistettu kärki. Ne suojaavat putoavilta esineiltä.

5. Älä päästä muita koneen läheisyyteen!

Ääästä lapsia, eläimiä tai muita henkilöitä 5 metriä lähemmäs laitetta!

6. Huomio! Älä laita käsiä terän lähelle.

Pybriva terä voi aiheuttaa vahinkoa myös alhaisilla kierrosluvuilla!

7. Äla anna muiden auttaa sinua, ellei se ole välttämätöntä!

Koneen turva-alueella ei saa oleskella kukaan muu kuin koneen käyttäjä.

8. Sammuta laite ja irrota virtajohdon pistoke pistorasiasta ennen puhdistusta ja huoltoa!

Lue tämä käyttöohje huolellisesti ja ajatuksen kanssa. Tutustu sahaan, sen käyttöön ja turvallisuusohjeisiin käyttöohjeen kanssa.

Vaikka sahaa käytettäisiin täysin ohjeiden mukaisesti, ei kaikkia vaaroja voida välttää täysin. Sahan rakenne ja käyttö saattaa aiheuttaa seuraavanlaisia vaaratilanteita:

• Kosketus terään silloin, kun suojat eivät peitä täysin.
• Kosketus pyörivään terään (leikkuuhaava).
• Puukappale tai sen osa lentää taaksepäin käyttäjää kohti (takapotku).
  • Murtuva sahanterä.
• Irtoava ja lentävä kovametalliterä.
• Kuulovaurio riittämättömän kuulonsuojauksen johdosta.
• Altistuminen vaaralliselle pölylle huonosti tuuletetuissa tiloissa.

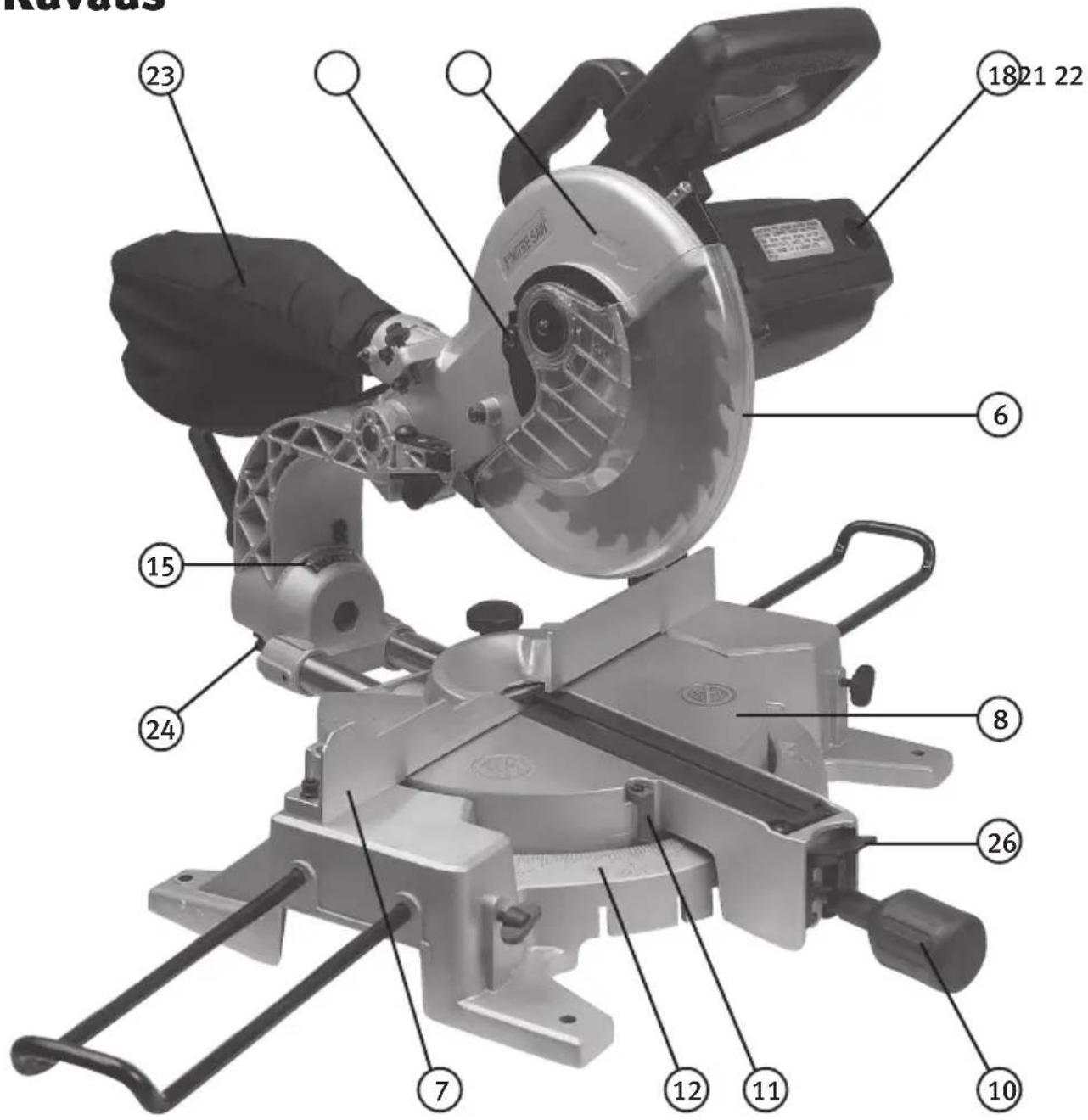

Kuvaus

1. Vapautuskahva
2. Kahva
3. Virtakytkin
4. Sahausosa
5. Sahanterä
6. Teräsuojus, liikkuva

7. Suoja

8. Kulmasahauspöytä

9. Jalusta
10. Lukitusnuppi
11. Osoitinmerkki
12. Asteikko
13. Lukituskahva
14. Liu'un lukitusnuppi

1. Asteikko
2. Lukitus
3. Karan lukko
4. Hiiliharjojen kansi
5. Puristin

6. Tuki

7. Ruuvi

8. Pyörimissuunta
9. Purupussi
10. Säätöruuvi 0°
11. Säätöruuvi 45°
12. Lukitus

Tekniset tiedot

Moottori: 230 VAC, 50 Hz

Teho: 1800 W

Kuormittamaton kierrosluku: 4800 k/min

Sahanterä, jonka hampaat kovametallia: ∅ 210 x ∅ 30 x 2,6 mm

Hampaiden määrä: 24T

Sahanterän kallistuksen säätö: 0° - 45° vasemmalle

Säädettävä jiirisahaus: - 45° / 0° / + 45°

Pöytä: 420 x 120 mm

Sahattavan puun suurimmat mitat 90°:ssa: 200 x 60 mm

Sahattavan puun suurimmat mitat 45°:ssa: 140 x 60 mm

Sahattavan puun suurimmat mitat 2 x 45° 140x 37 mm (kaksinkertainen jiirisahaus: kallistus ja jiirisahaus samassa)

Pakkauksen sisältö

• Puristin
• Avain
• Purupussi
• Tuki (x2)
• Käyttöohje

Ennen laitteen käyttöönottoa

• Sijoita saha tasaiselle alustalle, esim. työtasolle tai telineelle.
• Kaikkien suojusten ja turvalaitteiden tulee olla asennettuina ennen sahan käynnistämistä.
• Sahanterän tulee voida pyöriä vapaasti kaikissa säätöasennoissa.
• Kun sahaat aikaisemmin työstettyä puuta, tulee kiinnittää erityistä huomiota vieraisiin esineisiin, kuten nauloihin ja ruuveihin.
• Varmista ennen sahan käynnistämistä, että terä on oikein asennettu ja että kaikki osat liikkuvat vapaasti.
• Varmista ennen sahan liittämistä sähköpistorasiaan, että pistorasiassa on oikea jännite.

Sahaus

Sahaus kulman ollessa o°

Sahan vetotoimintoa ei tarvita puukappaleen ollessa alle 120 mm leveä ja saha voi olla lukittuna taka-asentoon lukitusnupilla (14). Kun sahaat yli 120 mm:n levyisiä puukappaleita, tulee varmistaa, että lukitusnuppi (14) on vapautettu ja että teräosa (4) liikkuu ennen sahauksen aloittamista.

1. Päästä teräosa (4) yläasentoon vetämällä lukitus (16) ulos.
2. Vie teräosa (4) taaksepäin kahvan (2) avulla ja kiinnitä se tähän asentoon tarvittaessa (riippuen puukappaleen leveydestä).
3. Sijoita sahattava puukappale sahauspöydän (8) suojaa (7) vasten.
4. Kiinnitä se puristimella (19) pohjalevyyn estääksesi puukappaleen irtoamisen sahattaessa.
5. Käynnistä moottori virtakytkimellä (3), paina vapautuskahvaa (1) ja paina kahva (2) tasaisesti ja rauhallisesti ja anna sahan sahata puukappale.
6. Kun olet valmis: Päästä virtakytkin (3) ja vie teräosa (4) yläasentoon moottorin pysähdyttyä.

Huomio! Sahan tasapainotusjousi painaa teräosan ylös sahauksen jälkeen. Tämän vuoksi kahvaa (2) ei saa päästää sahauksen päätyttyä, vaan kahvasta tulee pitää kiinni ja jarruttaa hieman teräosan noustessa ylös.

Sahaus kulman ollessa o° - 45°

Sahauskulma on säädettävissä 0°- 45°.

1. Irrota lukituskahvaa (13), jolloin terää voidaan kallistaa haluttuun kulmaan asteikon (15) avulla.

2. Kiristä lukituskahvaa (13) lukitaksesi terän.

3. Sahaa yllä olevien ohjeiden mukaisesti.

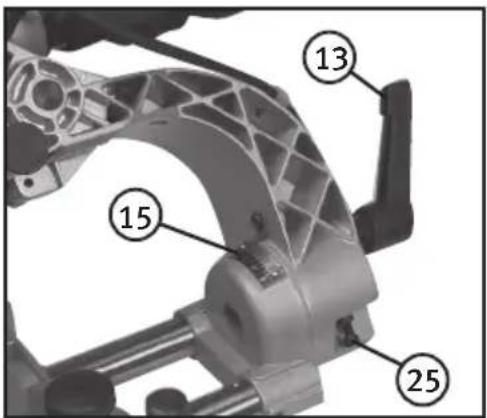

Kulmien o° ja 45° hienosäätö

1. Irrota lukituskahvaa (13) ja kallista terä päätyasentoon 0°.

2. Varmista terän ja sahauspöydän välinen kulma 90°:n kulmamitalla.

3. Säädä asentoa tarvittaessa säätöruuvilla (24) avaamalla mutteria ja säätämällä ruuvia. Kiinnitä ruuvi säädön jälkeen kiristämällä mutteri uudelleen.

4. Tee 45°:een säätö samalla tavalla, mutta säädä säätöruuvilla (25) ja käytä 45°:een kulmamittaa.

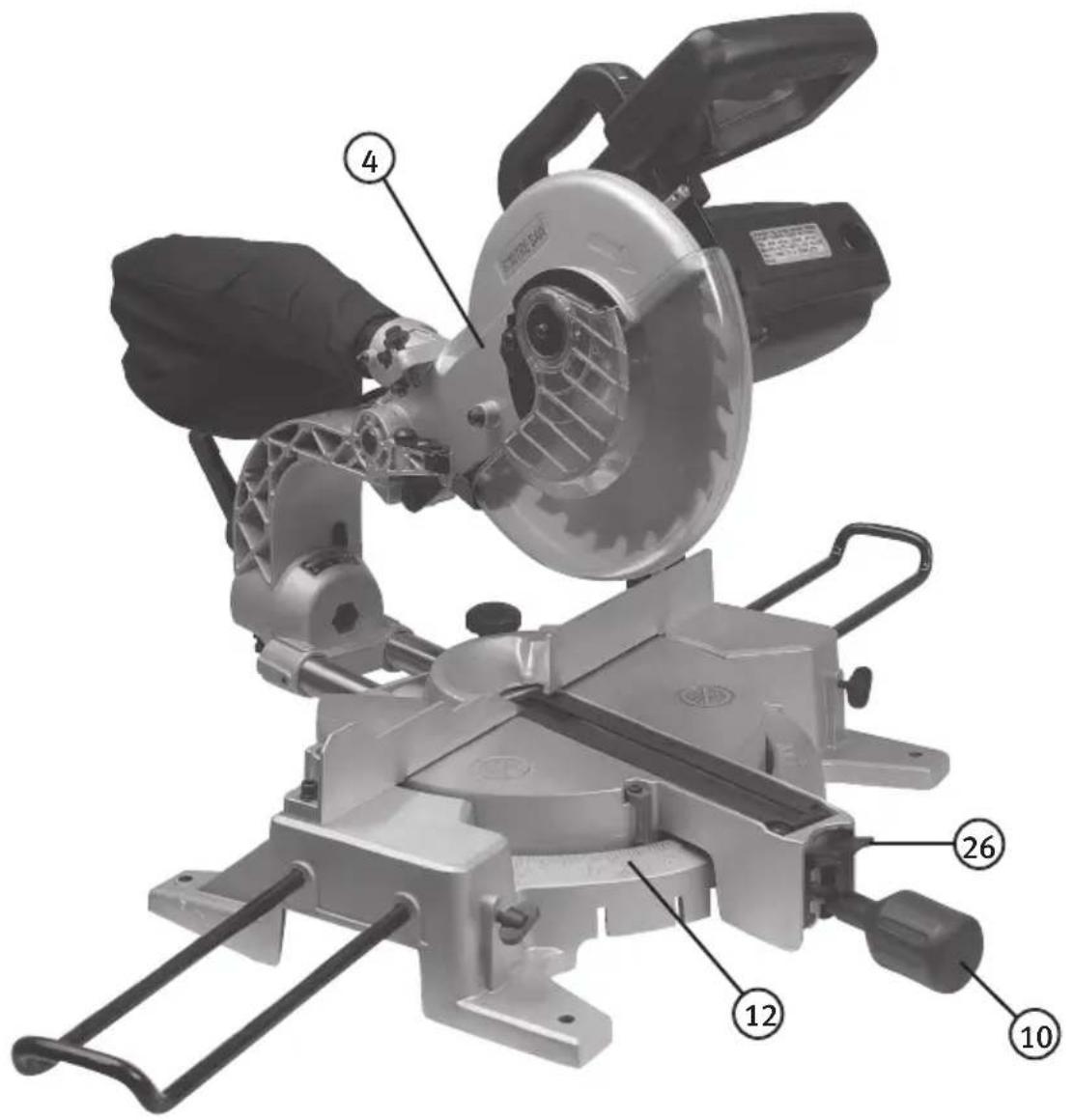

Jiirisahaus - 45° / 0° / + 45°

Sahalla voidaan jiirsahata kulmissa -45° / 0° / +45°.

1. Päästä teräosa (4) yläasentoon vetämällä lukitus (16) ulos.
2. Irrota lukitusnuppia (10).
3. Paina lukitus (26) alas ja säädä haluttu jiirikulma asteikolla (12).
4. Kiristä lukitusnuppia (10) ja sahaa yllä olevien ohjeiden mukaisesti.

Kaarevien kappaleiden sahaus

Litteää puutavaraa sahattaessa tulee tarkastaa, onko puu taipunut. Käännä se kuvan 36 osoittamalla tavalla. Muuten puu tarttuu terään sahauksen lopussa.

Sahassa on purupussi (23). Purupussi tyhjennetään avaamalla pohjan vetoketju. Pölynpoistoliitäntä voidaan liittää myös pölynpoistoon.

Sahanterän vaihtaminen

1. Irrota pistoke verkkovirrasta.

2. Irrota lukitus (16) ja päästä teräosa varovaisesti.

1. Irrota pultti (21) ja taita teränsuojus (6) pois tieltä.

1. Paina karan lukkoa (17) toisella kädellä ja käännä terää toisella kädellä kunnes terä lukittuu, pidä karan lukkoa painettuna ja avaa teräpultti avaimella (käännä myötäpäivään).

2. Irrota teräpultti ja ulompi terälaippa kokonaan.

3. Irrota terä sisemmästä terälaipasta ja poista terä.

4. Asenna uusi terä käänteisessä järjestyksessä.

5. Puhdista terälaippa ja kiinnityspultti huolellisesti ennen asentamista. Terän pyörimissuunnan tulee vastata teräosassa olevaa nuolta.

6. Asenna liikkuva teräsuojus (6) käänteisessä järjestyksessä.

7. Varmista, että karan lukko on vapautettu.

8. Varmista, että kaikki suojat on asennettu oikein ja toimivat kunnolla ennen sahan käynnistämistä.

Huom! Karan halkaisija on 16 mm ja siihen on asennettu sisusrengas alku-peräisterän (sisähalkaisija 30 mm) kanssa. Sahaan sopivat myös terät, joiden sisähalkaisija on 16 tai 30 mm.

Huomio! Varmista aina terän vaihtamisen jälkeen, että terä pyörii esteettä jokaisessa säätöasennossa!

Huomio! Poista avaimet ja työkalut ja vapauta karan lukko ennen koneen käynnistämistä!

Hiiliharjojen tarkastaminen ja vaihtaminen

Huomio!

Irrota pistoke ennen hiiliharjojen tarkastamista.

Hiiliharjojen ikä riippuu moottorin kuormittamisesta. Tarkasta harjat 50 tunnin käytön jälkeen tai jos saha on uusi tai siinä on uudet harjat. Ensimmäisen tarkastuskerran jälkeen harjat tulee tarkastaa 10 käyttötunnin välein kunnes on aika vaihtaa uudet harjat.

Harjat tarkastetaan seuraavasti:

1. Poista kumpikin kansi (18), (yksi moottorin molemmin puolin).
2. Hiiliharjat ovat kannen sisäpuolella, irrota hiiliharjat.
3. Tarkista hiiliharjojen pituus (vähintään 6 mm)
4. Vaihda kumpikin hiiliharja samanaikaisesti, vaikka vain toinen hiiliharjoista olisi alle 6 mm, tai mikäli jokin jousista tai ohituslangoista on palanut tai vioittunut.

Moottoriongelmien vianhaku

1. Vältä moottorin ylikuumenemista puhaltamalla tai imuroimalla moottori puhtaaksi säännöllisin väliajoin. Tällä tavoin estetään pölyn ja purujen aiheuttama jäähdytyksen heikkeneminen.
2. Liitä saha maadoitettuun pistorasiaan, jossa on vähintään 10 A:n hidas sulake.
3. Päästä liipaisin/virtakytkin välittömästi, mikäli saha ei käynnisty heti. Irrota pistoke, varmista terän esteetön pyöriminen ja käynnistä saha uudelleen, mikäli terä pyöri esteettä.
4. Mikäli saha pysähtyy sahauksen aikana: Päästä välittömästi liipaisin/virtakytkin ja irrota pistoke. Irrota terä puukappaleesta ja yritä käynnistää saha uudelleen.
5. Tarkista liitännät, ylikuormitus (useita laitteita samalla sulakkeella, esim. valonheitin ym.), johdinala (1,5 mm² 0 - 7 metrin johdot, 2 mm² 7 - 15 metrin johdot), ja kaapelin pituus (ei yli 15 m).

Varasosien tilaaminen

Ilmoita seuraavat tiedot tilatessasi varaosia:

• Laitteen tyyppi
  • Laitteen tyyppinumero
  • Laitteen tuotenumero

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi jäteneuvontaan, mikäli olet epävarma.

Sähköposti: [e-mail]

INTERNET www.clasohlson.fi

OSOITE Clas Ohlson Oy, Yrjönkatu

23 A, 00100 HELSINKI

UNITED KINGDOM
