KÄYTTÖOHJE LX835 LANDXCAPE

1. Tuoteturvallisuus

1.1 Yleiset ohjeet ja turvaohjeet

VAROITUS Lue kaikki turvavaroitukset ja ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan vammaan.

Lue ohjeet huolellisesti koneen käyttämiseksi turvallisesti.

Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käytettäväksi, joilla on rajoittunut fyysinen, aistillinen tai henkinen kapasiteetti tai jolla ei ole kokemusta ja tietoa, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo tai opasta heitä laitteen käytössä.
• Lapsia on valvottava, jotta varmistetaan, etteivät he leiki laitteella.
• Tämän laitteen akun saa vaihtaa vain ammattita-itoinen henkilökunta.

VAROITUS: Käytä akun lataamiseen vain laitteen mukana toimitettua irrotettavaa virtalähdettä.

TÄRKEÄÄ

LUE HUOLELLISESTI ENNEN KÄYTTÖÄ SÄILYTÄ MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Turvalliset käyttökäytännöt Harjoittelu

a) Lue nämä ohjeet huolellisesti. Varmista, että ymmärrät ohjeet, tunnet ohjaimet ja osaat käyttää laitetta oikein.
b) Älä koskaan anna näitä ohjeita tuntemattomien henkilöiden tai lasten käyttää tätä laitetta. Paikalliset säädökset voivat rajoittaa laitteen käyttäjän ikää.
c) Käyttäjä on vastuussa ihmisille tai omaisuudelle koituvista onnettomuuksista tai vaaroista.

Valmistelu

a) Varmista, että kehäjohdon asennus on ohjeiden mukainen.
b) Tarkista säännöllisesti, että alueella, jolla laitetta käytetään, ei ole kiviä, keppejä, johtoja, luita tai muita vieraita esineitä.
c) Tarkista säännöllisesti silmämääräisesti, etteivät

terät, terän pultit ja leikkauskokoonpano ole kuluneet tai vahingoittuneet. Vaihda kuluneet tai vahingoittuneet terät ja pultit sarjoina tasapainon säilyttämiseksi.

d) Ole varovainen käyttäessäsi monikaraisia laitteita, sillä yhden terän pyöriminen voi aiheuttaa muiden terien pyörimisen.
e) VAROITUS! Ruohonleikkuria ei saa käyttää, jos suojus ei ole paikallaan.

Käyttö

1. Yleistä

a) Älä koskaan käytä laitetta, jos sen suojukset ovat viallisia tai jos turvalaitteet, kuten ohjaimet, eivät ole paikoillaan.
b) Älä vie käsiä tai jalkoja lähelle pyöriviä osia tai niiden alle. Pidä aina poistoaukot esteettöminä.
c) Älä koskaan nosta tai kanna laitetta moottorin ollessa käynnissä.
d) Ota käytön estolaite käyttöön laitteesta
- ennen esteen poistamista,
- ennen laitteen tarkistusta, puhdistusta tai korjaamista.
e) Robottiruohonleikkurin alkuperäisen toiminnallisuuden mukauttaminen on kiellettyä. Kaikki mukautukset ovat omalla vastuullasi.
f) Käynnistä robottiruohonleikkuri ohjeiden mukaisesti. Kun virta on kytketty päälle, varmista, että pidät kätesi ja jalkasi loitolla pyörivistä teristä. Älä koskaan vie käsiä tai jalkoja ruohonleikkurin alle.
g) Älä koskaan nosta robottiruohonleikkuria tai kanna sitä, kun virta on kytketty päälle.
h) Älä anna henkilöiden, jotka eivät tiedä kuinka robottiruohonleikkuri toimii ja käyttäytyy, käyttää sitä.
i) Älä aseta mitään robottiruohonleikkurin tai sen latausaseman päälle.
j) Älä käytä robottiruohonleikkuria, jos sen terät tai runko on vioittunut. Laitetta ei saa käyttää, jos sen terät, ruuvit, mutterit tai kaapelit ovat vahingoittuneet.
k) Sammuta robottiruohonleikkuri aina, kun sitä ei käytetä. Robottiruohonleikkurin voi käynnistää vain, kun virta on kytketty päälle ja oikea PIN-koodi on annettu.
I) Pidä kätesi ja jalkasi kaukana pyörivistä teristä. Älä

koskaan laita käsiäsi tai jalkojasi lähelle runkoa tai sen alle, kun robottiruohonleikkuri on toiminnassa.

m) Vältä laitteen ja sen oheislaitteiden käyttämistä huonoissa sääolosuhteissa, ja erityisesti, kun on salamoinnin riski.
n) Älä koske liikkuviiin, vaarallisiin osiin ennen kuin ne ovat täysin pysähtyneet.
o) Julkisilla alueilla käytettäville koneille varoitusmerkit on sijoitettava koneen työskentelyalueen ympärille. Niissä on oltava seuraavan tekstin sisältö:

Varoitus! Automaattinenruohonleikkuri! Pysy pois koneenlähettyviltä! Valvolapsia!

2. Lisäksi, kun laitetta käytetään automaattisesti

a) Älä jätä konetta käymään ilman valvontaa, jos lähistöllä on lemmikkieläimiä, lapsia tai muita henkilöitä.

Kunnossapito ja säilytys

VAROITUS! Kun ruohonleikkuri on ylösalaisin, sen tulee aina olla sammutettuna. Virran tulee aina olla sammutettuna, kun ruohonleikkurille suoritetaan huoltotoimia altapäin, kuten puhdistus tai terien vaihto.

a) Pidä kaikki mutterit, pultit ja ruuvit tiukalla varmistaaksesi, että laite on turvallisessa käyttökunnossa.
b) Tarkista robottiruohonleikkuri joka viikko ja vaihda kuluneet tai vahingoittuneet osat turvallisuuden varmistamiseksi.
c) Tarkista erityisesti, etteivät terät ja terälevyt ole vahingoittuneet. Vaihda kaikki terät ja ruuvit tarpeen mukaan samanaikaisesti, jotta pyörivät osat pysyvät tasapainossa.
d) Varmista, että käytät vain oikean tyyppisiä vaihtoteriä.
e) Varmista, että akut on ladattu käyttämällä oikeaa valmistajan suosittelemaa laturia. Väärä käyttö voi johtaa sähköiskuun, ylikuumenemiseen tai syövyttävän hapon vuotamiseen akusta.
f) Jos joudut kosketuksiin elektrolyyttivuodon kanssa, huuhtele kohta vedellä/neutralointiaineella ja hakeudu lääkärille, jos sitä joutuu silmiin jne.
g) Laitteen huolto tulee tehdä valmistajan ohjeiden mukaisesti.

Suositus

Liitä laite ja/tai sen oheislaitteet vain vikavirtasuojattuun virtapiiriin, jonka laukaisuvirta on korkeintaan 30 mA.

Muut riskit

Vaihtaessasi teriä käytä suojakäsineitä loukkaantumisen välttämiseksi.

Kuljetus

Kun robottiruohonleikkuria kuljetetaan pitkiä matkoja, tulee käyttää alkuperäistä pakkausta.

Ruohonleikkurin turvallinen siirtäminen työskentelyalueella:

a) Paina STOP (PYSÄYTÄ) painiketta pysäyttääksesi leikkurin.
4-numeroinen PIN-koodi valitaan, kun leikkuri käynnistetään ensimmäisen kerran.
b) Sammuta ruohonleikkuri aina, kun aiot siirtää ruohonleikkuria.
c) Kuljeta ruohonleikkuria sen takana edessä olevasta kahvasta. Kanna ruohonleikkuria terälevy poispäin kehostasi.

RF-altistumisvaatimukset

RF-altistumisvaatimusten täyttämiseksi tämän laitteen ja henkilöiden välillä on pidettävä vähintään 200mm tai suurempi etäisyys laitteen käytön aikana. Tämän noudattamisen varmistamiseksi, mitään toimintoja tämän lähempänä ei suositella. Tämän lähettimen antenna ei saa sijoittaa yhteen muiden antennien tai lähettimen kanssa.

Turvallisuusvaroitukset koskien välineen sisällä olevaa akkupakkausta

a) Älä pura, avaa tai revi kennoja tai akkua.

b) Älä aiheuta akkuun oikosulkuja. Älä säilytä akkuja sattumanvaraisesti laatikossa tai kaapissa, jossa ne voivat joutua oikosulkuun toistensa tai muiden metalliesineiden kanssa. Kun akku ei ole käytössä, pidä se kaukana muista metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat muodostaa yhteyden napojen välille. Oikosulku akkujen napojen välillä voi aiheuttaa palovammoja tai tulipalon.

c) Älä altista akkua kuumuudelle tai tulelle. Älä säilytä sitä suorassa auringonvalossa.

d) Älä kohdista akkuun mekaanisia iskuja
e) Jos akku vuotaa, älä päästä nestettä kosketuksiin ihon tai silmien kanssa. Jos näin käy, huuhtele kosketusalue runsaalla vedellä ja hakeudu lääkärin hoitoon
f) Jos kenno tai akku tulee niellyksi, hakeudu välittömästi lääkärin vastaanotolle.
g) Pidä akku puhtaana ja kuivana.
h) Lataa vain Landxcape™ in määrittämällä laturilla. Älä käytä mitään muuta kuin laitteen toimitukseen kuuluvaa laturia.
i) Älä käytä mitään akkua, jota ei ole suunniteltu käytettäväksi kyseisessä laitteistossa.
j) Pidä akku lasten ulottumattomissa.
K) Säilytä tuotteen alkuperäiset asiakirjat tulevaa käyttöä varten.
I) Hävitä käytetty akku oikein.
m) Älä sekoita laitteeseen eri valmistuksen, kapasiteetin, koon tai tyypin paristoja.

1.2. Tietoja Landxcape™:stä

VAROITUS – Robottiruohonleikkuri voi olla väärin käytettynä vaarallinen.

Lue käyttöopas huolellisesti läpi ja varmista, että ymmärrät sisällön, ennen kuin käytät robottiruohonleikkuriasi.

VAROITUS - Säilytä turvallinen etäisyys koneesta työskennellessäsi sillä.

VAROITUS – Kytke laite pois päältä, ennen kuin korjaat tai nostat sitä.

VAROITUS – Älä yritä istua laitteen päällä.

Älä hävitä tulessa.

Jos akkua ei käsitellä oikein, akku voi siirtyä vesisykliin, mikä voi vahingoittaa ekosysteemiä. Älä hävitä käytettyjä paristoja lajittelemattomina yhdyskuntajätteinä.

Litiumioniakku Tämä tuote on merkitty symbolilla, joka liittyy kaikkien akkujen ja akkujen "erilliseen keräämiseen". Sitten se kierrätetään tai poistetaan ympäristövaikutusten vähentämiseksi. Akku saattaa olla haitallista ympäristölle ja ihmisten terveydelle, koska se sisältää haitallisia aineita

Älä pese konetta korkeapainepesurilla.

Luokan III laite

Elektroniikkaromua ei saa hävittää kotitalousjätteen mukana. Toimita elektroniikkaromu asianmukaisiin keräyspisteisiin. Kysy kierrätysohjeita paikallisilta viranomaisilta tai jälleenmyyjältä.

Lue käyttöohje

Irrotettava syöttöyksikkö

2. Osaluettelo

1. LATAUSNAUHA
2. PYSÄYTYSPAINIKE
3. CUTTING HEIGHT ADJUSTMENT HANDLE
4. SADEANTURI
5. TAKAOHJAUSPYÖRÄ
6. LEIKKAUSTERÄ
7. ETUPYÖRÄ
8. USB-PORTTI
9. AKKU *
10. PYÖRIVÄ TERÄLEVY
11. KAHVA
12. ON/OFF-NÄPPÄIN
13. KOTINÄPPÄIN
14. KNOB
15. ALOITUS NÄPPÄIN
16. NÄYTTÖ
17. CHARGING PILE
18. LATAUSALUSTA
19. KONTAKTINASTAT
20. VERKKOLAITE
21. JOHDON KIINNIKKEET
22. KEHÄJOHTO
23. LATAUSALUSTAN KIINNITYSNAULAT
24. KEHÄJOHDON ETÄISYYYSMITTA
25. KUUSIOKULMA-AVAIN
26. LIITIN

*Käyttöohjeissa kuvatut lisätarvikkeet eivät välttämättä sisälly toimitukseen.

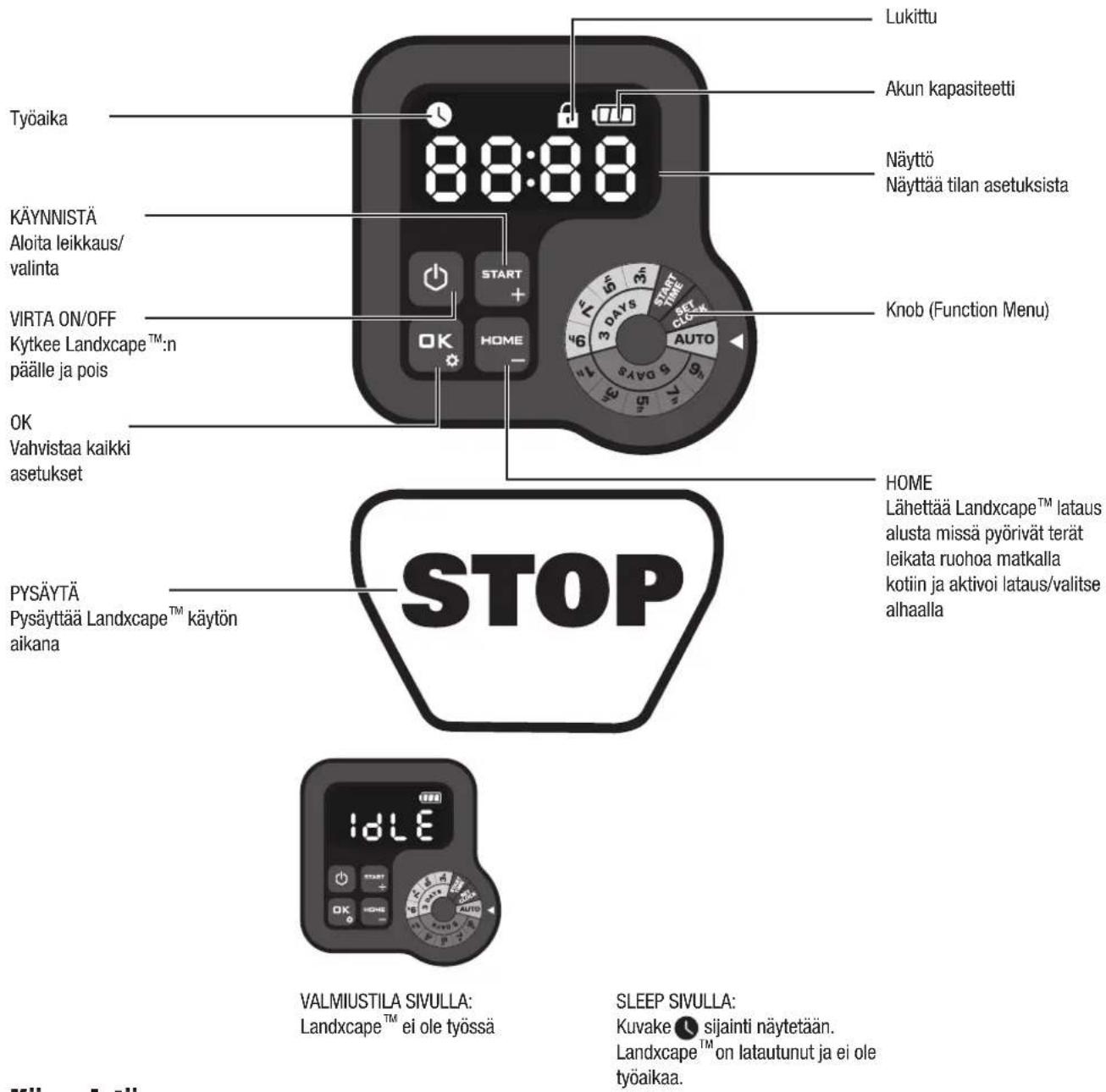

3. Ohjauspaneeli

Lukittu Akun kapasiteetti Näyttö Näyttää tilan asetuksista Työaika 88:88 KÄYNNISTÄ Aloïta leikkaus/ valinta VIRTA ON/OFF Kytkee Landxcape™: n päälle ja pois OK Vahvistaa kaikki asetukset KNob (Function Menu) HOME Lähettää Landxcape™ lataus alusta missä pyörivät terät leikata ruohoa matkalla kotiin ja aktivoi lataus/valitse alhaalla PYSÄYTÄ Pysäyttää Landxcape™ käytön aikana STOP IDLE VALMIUSTILA SIVULLA: Landxcape™ ei ole työssä SLEEP SIVULLA: Kuvake 📣 sijainti näytetään. Landxcape™ on latautunut ja ei ole työaikaa.

Käynnistä

1) Kun kehäjohto on asennettu, voit alkaa käyttää Landxcape ^TM -robottia (katso kehäjohdon asennusohjeet asennusoppaasta).
2) Paina 📄, kunnes Landxcape™ käynnistyy. Syötä oletus PIN-koodi 0000 painamalla 📋numeroa 0 neljä kertaa, kun numero 0 vilkkuu. (PIN-koodia voidaan muuttaa, katso "4.3 Asetukset")
HUOMIOI: Landxcape™ kytkeytyy pois päältä, jos sille ei saa käskyä 30 sekunnin kuluessa sen käynnistämisestä. Jos syötät väärän PIN-koodin kolme kertaa, Landxcape™ hälyttää äännellä "di-di" ja sammuu sitten.
3) Paina START + , paina sitten OK oittaaksesi ruohonleikkuun.
4) Painaa sitten indä sen Landxcape ™ pääsi lataus alusta missä pyörivät terät leikata ruohoa matkalla kotiin. Landxcape ™ toimii jatkuvasti, kunnes akku on vähissä ja silloin se palaa latausalustalle. Kun lataus on valmis, Landxcape ™ jatkaa automaattisesti ruohonleikkuuta tai pysyy latausalustalla leikkuuaikataulun mukaisesti.

HUOMIOI: Kun Landxcape™ käynnistyy, kaikki näytön valot syttyvät ja sammuvat sitten. Tarkista, onko jokin valoista vaurioitunut. On suositeltavaa suojata näyttö kädellä, kun ulkona on kirkasta.

4. Landxcape™-ruohonleikkuriin tutustuminen

Onnittelut uuden Landxcape™-ruohonleikkurin ostamisesta ja siirtymisestä huolettomaan, automaattiseen ruohonleikkuun maailmaan. Seuraavassa haluamme auttaa sinua ymmärtämään, kuinka Landxcape™-ruohonleikkuri toimii.

4.1 Kuinka Landxcape™ tietää, missä leikata nurmikkoa?

Landxcape™ valitsee suunnan satunnaisesti. Se varmistaa, että koko nurmikko tulee leikatuksi tasaisesti jättämättä mihinkään epäsiistiä jälkeä (Katso Kuva A).

4.2 Kuinka Landxcape™ tietää, minne mennä?

Landxcape™ pystyy tekemään asioita itsenäisesti. Landxcape™ tietää, milloin sen on palattava latausalustalle lataamista varten, se havaitsee milloin sataa, se osaa pysähtyä ongelmatilanteissa ja tietää milloin pysähtyä, peruuttaa ja kääntyä ympäri, jos se törmää johonkin, joka tukkii sen polun, tai muuhun esteeseen. Landxcape™ myös pysäyttää automaattisesti teränkääntölevyn pyörimisen onnettomuuksien ehkäisemiseksi, jos laite nostetaan ylös maanpinnasta.

A. Latausalustan löytäminen

Kun Landxcape™ tarvitsee ladata uudelleen, se lopettaa ruohonleikkaamisen ja seuraa kehäjohtoa päinvastaiseen suuntaan takaisin latausasemaan.

B. Sadeanturit

Landycana™_ruohonleikkurissa on sadeanturi, ioka tunnistaa cadenicarat

etuosassa sijaitsevaa anturia tunnistamaan. (Ka

D. Käynnistyminen ja pysähtyminen nurmil (Katso Kuva D, E1, E2)

Aloita leikkaaminen painamalla virtakytkintä ja sy Paina START ja paina sitten OK los haluat komentaa lopettamaan nurmikon leikkaamisen, paina kone pysäytyspainiketta.

Jos Landxcape™ tuntee, että jokin on vialla, se nä näytöllä. Katso tiedot virheviesteistä koh 9. dasta Landxcape™ kytkeytyy pois päältä, jos se ei saa s min sisällä.

Jatkaminen:

• Paina START ja paina sitten OK

• Nyt Landxcape ™ alkaa leikata nurmikkoa!

4.3 Asetukset

Ennen kuin aloitat Landxcape™ laitteen ensimr leikattava ruoho tavallisella ruohonleikkurilla tai 6 cm: n korkeuteen ja asetettava Landxcape™

enimmäisasetukseen (6 cm) ensimmäistä leikkausta varten. Ja asettaa ohjelman manuaalisesti kiertämällä nuppia.

HUOMIOI: Kun ohjelmaa säädetään manuaalisesti, Jos Landxca ei saa käyttäjältä mitään syötettä muutamassa sekunnissa, se s valmiustilaan.

8:8:88 START + HOME - AUTO

Viitteeksi

Kuten yllä olevassa kuvassa näkyy, voit kääntää nuppia myötä- vastapäivään.

Huomaa nupin oikealla puolella oleva nuoli, joka osoittaa valitur toiminnon.

(1) Vaihda PIN-koodi

los halvat muuttas DIM-koodia, paina molemnia painikkeita

päälle / pois päältä näppäintä. Kun virrankäynnistys on suoritettu, voit käyttää laitetta uudelleen.

koodin laitteeseen (tassa esimerkissa u36b). Sitten "Pinu36b vilkkuu näytössä. PIN-koodisi on muutettu onnistuneesti.

C. Kehäjohdon tunnistaminen

Landxcape™ tottelee aina kehäjohdon asettamaa rajaa ja käyttää

IdLE P In 0-- Vitteeksi

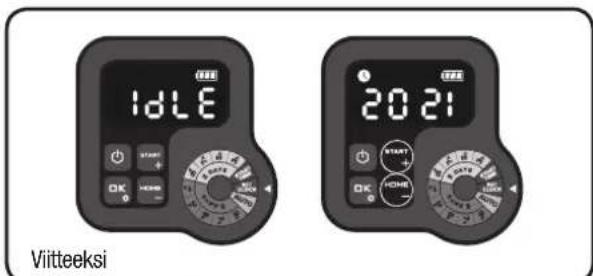

(2) Aseta vuosi, päivämäärä ja kellonaika

Vuosi, päivämäärä ja kellonaika ovat pakollisia asetuksia. Jos et aseta näitä kohteita, se vaikuttaa aikatauluihin seuraavissa asetuksissa. Nämä kohteet on asetettava järjestyksessä vuosi, päivämäärä ja kellonaika. Aseta vuosi kääntämällä nuppia asentoon . Kuvake numero näytössä vilkkuvat, esimerkiksi 20 21. Käytä ruudun vuotta valitse haluamasi vuosi. Vahvista painamalla pettaaksesi vuosiasetuksen.

IDLE 2021 Viitteeksi

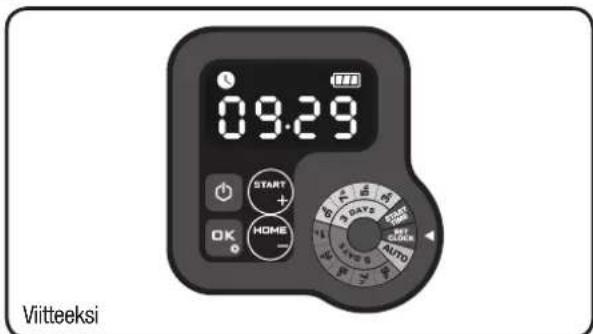

Sen jälkeen kuvake 📊 vilkkuu uudelleen ja näyttöön tulee numero, joka ilmoittaa päivämäärän, esimerkiksi 09.29, eli 29. syyskuuta. Kun 09 vilkkuu, valitse 📊 tai valitse 📊 numero ja vahvista valinta painamalla . Sitten 📊 vilkkuu. Valitse samallamenetelmällä kun aiemmin kun haluat valita numeron, ja lopeta päivämäärääsetus painamalla -painiketta

09:29 START + HOME - Viitteeksi

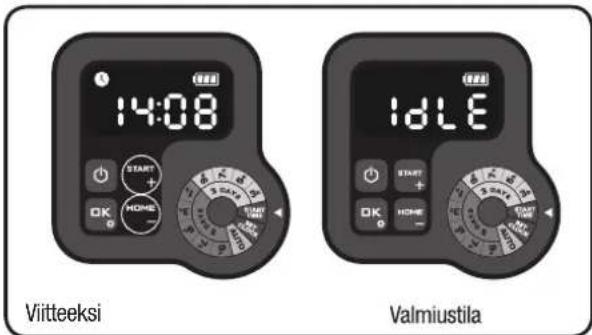

Sen jälkeen aika kuvake 📊 vilkkuu ja kellonaika näkyy esimerkiksi 1408. Kun!Vilkkuu, valitse 📊 painamalla - tai -näppäintä ja vahvista valinta painamalla OK. Sitten 📊Vikkuu, valitse samalla menetelmällävalitse numero ja vahvista painamalla OK. Nyt aika-asetus on valmis ja Landscape™ siirtyy valmiustilaan.

14:08 Viitteeksi 1dLE Valmiustila

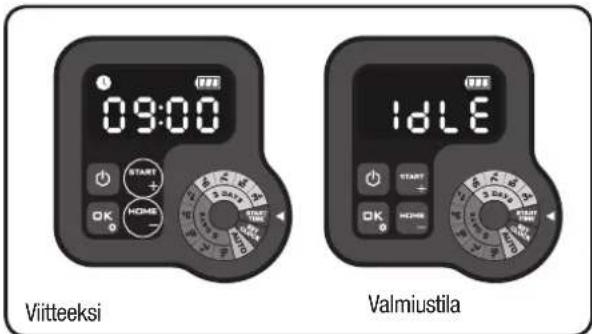

(3) Aseta aloitusaika

Ruohonleikkurin oletusarvoinen aloitusaika on 09:00, jota voidaan muuttaa milloin tahansa kääntämällä nuppia asentoon START TIME. Kun olet valinnut aloitusajan, näytössä näkyy oletusaloitusaika (09:00). kuvake ja numero vilkkuvat näytössä. Kun 09 vilkkuu, valitse numero painamalla tai vahvista painamalla. Oken 00 vilkkuu, valitse numero samalla tavalla ja vahvista painamalla. Nyt kun alkamisaika on asetettu, Landxcape™ siirtyy valmiustilaan. Esimerkiksi käyttämällä yllä olevaa menetelmää asettamaan aloitusajaksi 10:30 Landxcape™ aloittaa trimmauksen klo 10.30.

09:00 Viitteeksi 1dLE Valmiustila

(4) Kehitä työaikataulu

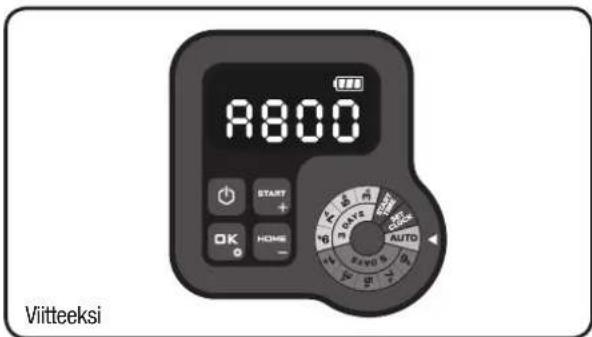

Vaihtoehto 1. AUTO (Suositeltu työaikataulu alueellisten asetusten perusteella)

Käännä nuppi asentoon AUTO. Esimerkiksi RNumero vilkkuu. Käytä tai ilitaksesi haluamasi nurmialue ja vahvista sitten painamalla.

A800 START + OK HOME - Vitteeksi

Seuraavassa taulukossa Iuetellaan Landxcape™ oletustyöajat:

Ajoittaa
Alue (m2)	Sunnuntai	Maanantai	Tiistai	Keskivilikko	Torstai	Perjantai	Lauantai
50 / /			tehdä työtä*	/	/	tehdä työtä*	/
100 /		tehdä työtä*	/	tehdä työtä	/	tehdä työtä*	/
150 /		tehdä työtä*	/	tehdä työtä	/	tehdä työtä*	/
200 ~ 800**	/	tehdä työtä*	tehdä työtä	tehdä työtä	tehdä työtä	tehdä työtä*	/

* Lankaleikkaus tehdään päivän ensimmäisen leikkauksen yhteydessä.

** Tässä tapauksessa työajat poikkeavat maanantaista perjantaihin. Se riippuu asettamastasi alueesta

Vaihtoehto 2. Aseta työaikataulu manuaalisesti

Voit säätää työaikaa helposti kääntämällä nuppia. Valitse haluamasi työaika kiertämällä nuppia. Esimerkiksi "3d3h", mikä tarkoittaa, että Landxcape™ toimii 3 päivää (maanantai, keskiviikko ja perjantai), kestää 3 tuntia päivässä.

Huomaa: Pidä nuppiin asettamasi työaika, niin Landxcape™ toimii syklisesti sen perusteella.

Esimerkiksi, jos aloitusajaksi on asetettu 10 am ja työajaksi on asetettu 3d3h, Landxcape™ leikkaa syklisesti kello 10-13 maanantaina, keskiviikkona ja perjantaina. Jos aloitat Landxcape™-ohjelman tiistaina klo 14.00, Landxcape™-laite leikataan vain kerran.

Seuraavat kaksi taulukkoa ovat yksityiskohtaisia tietoja:

TAULUKKO 1

3 Päivän aikataulu
Aika / vuorokausi	Sunnuntai	Maanantai	Tiistai	Keskiviikko	Torstai	Perjantai Lauantai
3 h /		tehdä työtä *	/	tehdä työtä	/	tehdä työtä *	/
5 h /		tehdä työtä *	/	tehdä työtä	/	tehdä työtä *	/
7 h /		tehdä työtä *	/	tehdä työtä	/	tehdä työtä *	/
9 h /		tehdä työtä *	/	tehdä työtä	/	tehdä työtä *	/

5 päivän aikataulu
Aika / vuorokausi	Sunnuntai	Maanantai	Tiistai	Keskiviikko	Torstai	Perjantai	Lauantai
1 h /		tehdä työtä *	tehdä työtä	tehdä työtä	tehdä työtä	tehdä työtä *	/
3 h /		tehdä työtä *	tehdä työtä	tehdä työtä	tehdä työtä	tehdä työtä *	/
5 h /		tehdä työtä *	tehdä työtä	tehdä työtä	tehdä työtä	tehdä työtä *	/
7 h /		tehdä työtä *	tehdä työtä	tehdä työtä	tehdä työtä	tehdä työtä *	/
9 h /		tehdä työtä *	tehdä työtä	tehdä työtä	tehdä työtä	tehdä työtä *	/

5 päivän aikataulu
* Lankaleikkaus tehdään päivän ensimmäisen leikkauksen yhteydessä.

5d3h START + OK HOME - Duty 12% 0.4% 1% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17% 17 24.0 24.0 24.0 24.0 24.0 24.0 24.0 24.0 24.0 24.0 24.0 24.0 24.0 24.0 24.0 24.0 24.0 24.0 24.0 24.0 24.6 24.6 24.6 24.6 24.6 24.6 24.6 24.6 24.6 24.6 24.6 24.6 24.6 24.6 24.6 24.6 24.6 24.6 24.6 24.6 24.8 24.8 24.8 24.8 24.8 24.8 24.8 24.8 24.8 24.8 24.8 24.8 24.8 24.8 24.8 24.8 24.8 24.8 24.8 24.8 24.9 24.9 24.9 24.9 24.9 24.9 24.9 24.9 24.9 24.9 24.9 24.9 24.9 24.9 24.9 25.0

Viitteeksi

Huomaa: Työskennellessäsi työaikataulun mukaisesti paina ja pakottaaksesi Landxcape™ lopettamaan päivän työ.

4.4 Kuinka tehokkaasti Landxcape™ leikkaa nurmikkoa?

Leikkausajat vaihtelevat kunkin nurmikon mukaan riippuen yllä mainituista tekijöistä. Muuta vähitellen päivittäistä aikaa, jolloin Landxcape™ leikkaa nurmikkoa, kunnes asetus on kohdallaan.

Landxcape™ pystyy leikkaamaan pinta-alaltaan noin erikokoisia alueita, joskin todellinen ala riippuu seuraavista tekijöistä:

• Nurmikon ruoholajike ja sen kasvunopeus
  • Leikkausterien terävyys
• Kosteus
• Lämpötila
• Esteiden määrä nurmikolla

Toisin kuin useimmat muut ruohonleikkurit, Landxcape™ käyttää sivulatausjärjestelmää, joka pystyy leikkaamaan mahdollisimman paljon ympäröivää ruohoa. Lisäksi latausalustan pohjassa olevien reikien ansiosta ruoho voi kasvaa läpi, mikä luo tyylikkään vaikutelman.

Landxcapen™ leikkauskorkeutta voi säätää. Ennen kuin käytät Landxcape™ ensimmäisen kerran, leikkaa nurmikko enintään 6 cm: n +korkeudelle manuaalisella ruohonleikkurilla. Sitten määritä Landxcape™ leikkuukorkeus sen enimmäisasetukseksi (6 cm) ensimmäiselle leikkauskerralle. (Katso Kuva F)

Landxcape™ leikkaa parhaiten kuivalla säällä. Niin kauan kuin nurmikko on tukeva, Landxcape™ voi toimia sateisinä päivinä. Tarkista ja puhdista ruohonleikkuri säännöllisesti.

Landxcape™-ruohonleikkuri pelkää ukonilmaa. Suojaa

Landxcape™ ukonilmalla irrottamalla latausalusta, irrottamalla kehäjohto ja varmistamalla, ettei Landxcape™ pysty latautumaan.

Landxcape™-laitteesi rakastaa ruohon leikkausta ja tarvitsee hyväkuntoiset leikkuuterät saadakseen aikaan parhaan mahdollisen leikkausjäljen. Landxcape™ pystyy tekemään useimmat asiat itse, mutta se tarvitsee joskus apuasi, jottei se vahingoita itseään.

• Älä anna Landxcape ™-ruohonleikkurin koskaan liikkua sorapinnalla.
• Poista tai suojaa kohteet, joiden päälle Landxcape ^TM voi vahingossa nousta niin, että terälevy vahingoittuu.
• Poista nurmikolta kaikki roskat ja vieraat esineet.

5. Kehäjohdon käytön perusteet

5.1. Kehäjohdon kiinnittäminen

Käytä kehäjohdon etäisyysmittaa oikean etäisyyden asettamiseen nurmikon reunasta (yli 26 cm). Tämä on suositeltava etäisyys. Käytä toimitukseen kuuluvaa mittaa varmistamaan oikea asennus. Jos myös naapurisi käyttää Landxcape™:a, kehäjohtojen välisen etäisyyden on oltava vähintään 1 metriä.

Kehäjohdon on ympäröitävä tarkoitettu nurmikon leikkausalue

kokonaan. Landxcape™ ei toimi oikein, jos johdossa on ylimääräisiä mutkia tai silmukoïta, jotka eivät kuulu sen leikkausalueeseen (Katso Kuva G). Jos kehäjohto on pidempi kuin leikkausalueen raja, leikkaa ylimääräinen johto pois ja säilytä sitä erikseen mahdollista tulevaa käyttöä varten. Johdon on kuitenkin oltava riittävän pitkä latausalustan liitoskohdassa, jotta sen voi liittää maahan kaivettuna.

5.2 Kehäjohdon kaivaminen maahan

Jos suunnittelet kehäjohdon kaivamista maahan, on suositeltavaa kiinnittää kehäjohto kiinnikkeillä nurmikkoon, jolloin on helppoa tehdä säätöjä tarpeen mukaan. Kun olet asentanut kehäjohdon kokonaan, suosittelemme, että pyydät Landxcape™-robottia seuraamaan kehäjohtoa painamalla

. Tämä mahdollistaa Landxcape™:n säätämisen uuteen ympäristöön ja varmistaa.

Samalla kun varmistat, että Landxcape™ löytää latausaseman, voit tehdä muutoksia kehäjohdon reittiin, jotta Landxcape™ pystyy seuraamaan kehäjohtoa ongelmitta etsiessään latausasemaa. Varmistaa, että sen toiminta latausalustalla onnistuu ennen kuin kehäjohto kaivetaan maahan.

5.3 Rajoituskaapelin liittäminen

Käytä liitintä, jos rajoituskaapelia on pidennettävä ja liitettävä(vain tietyt mallit, katso tekniset tiedot ja vaatimustenmukaisuusvakuutus).. Se on vedenkestävä ja varmistaa luotettavan sähkökytkennän.

Syötä molemmat kaapelin päät kahteen kolmesta liittimen reiästä. Varmista, että kaapelit on täysin syötetty sisään liittimeen, siten että molemmat päät näkyvät liittimen toisella puolella olevalla läpinäkyvällä alueella. (Katso Kuva H) Käytä pihtejä painaaksesi painikkeen kokonaan alas liittimen päästä (Katso Kuva I1, I2).

VAROITUS! Emme suosittele liittämään rajoituskaapelia vain eristysnauhalla tai käyttämään ruuviriviliitintä liittämiseen.

Maaperän kosteus voi hapettaa kaapelin ja tuloksena on rikkoutunut piiri jonkin ajan kuluttua.

6. Ohjelmistopäivitys

Landxcape™ -ohjelmisto voidaan päivittää, kun uusia versioita tulee saataville. Uusin ohjelmistoversio voidaan ladata verkkosivuiltamme www.landxcape-robotics.com.

Päivitä USB:n kautta. Katso lataus- ja asennusohjeet alta:

(1) Etsi uusin ohjelmistoversio osoitteesta: www.landxcape-robotics.com. Tallenna tiedosto tyhjälle FAT32-alustetulle USB-muistitikulle. Poista muistitikulta kaikki muut tiedostot ja varmista sen alustus. Jos muistitikku ei ole FAT32-alustettu, alusta se uudelleen. HUOMIO: ohjelmistopäivitys ladataan zip-pakatussa tiedostossa. Ennen jatkamista sinun tulee purkaa sen sisältämät tiedostot.
(2) Aseta Landxcape ^TM vakaalle ja tasaiselle alustalle. Sulje Landxcape ^TM painamalla
(3) Aseta USB-laite porttiin. (Katso Kuva J1)
(4) Käännä Landxcape™ päälle. Päivitysalkaaautomaattisesti. Odota, kunnes näytössä näkyy "USB" (katso kuva J2, J3), poista sitten USB-asema ja sulje suojakansi tiukasti. Kun näytössä näkyy "O - - -", päävitys on valmis ja Landxcape™ näyttää PIN-sivun.

Laatikossa oleva käyttöohje perustuu massatuotannossa olevaan oletusohjelmistoon. Joitakin uuden version uusia ominaisuuksia tai toimintoja ei välttämättä ole oletusversioon perustuvassa käyttöohjeessa. Jos löydät asetuksia, joita ei ole käyttöohjeessa, lataa uusin käyttöohje osoitteesta www.landxcape-robotics.com.

7. Kunnossapito

Landxcape™-ruohonleikkurin kunto on tarkistettava säännöllisesti. Landxcape™ tekee kovaa työtä ja se on ajoittain puhdistettava hyvin, ja sen osia joutuu vaihtamaan sitä mukaa, kun ne kuluvat. Älä koskaan käytä Landxcape™ viallisen On/off-kytkimen kanssa.

Kytke kone pois päältä ennen huolto- tai kunnossapitotöiden tekemistä. Seuraavassa on ohjeita, miten huolehdit parhaiten Landxcape™-ruohonleikkurista.

7.1 Pidä terävänä

VAROITUS: Sammuta Landxcape™ ennen terien puhdistusta, säätöä tai vaihtoa. Käytä suojakäsineitä.

VAROITUS: Kun vaihdat uudet terät, vaihda KAIKKI terät. Käytä aina uusia ruuvia, kun kiinnität teriä. On tärkeää

varmistaa, että terät pysyvät kiinni ja tasapainottaa terien kääntölevyt. Uusien ruuvien käyttämättä jättäminen voi aiheuttaa vakavan loukkaantumisen.

Landxcape™ ei leikkaa ruohon samalla tavalla kuin muut leikkurit. Sen leikkuuterät ovat veitsenterävät kaikilta 2 reunalta ja ne pyörivät molempiin suuntiin maksimaalisen leikkauskapasiteetin varmistamiseksi (Katso Kuva K). Jokaisessa Landxcape™-terässä on 2 leikkaavaa reunaa. Terän kääntölevy pyörii eteen- ja taaksepäin satunnaisesti käyttääkseen molempia leikkaavia reunoja. Tämä auttaa minimoimaan leikkausterien vaihtotiheyden. Jokainen leikkuuterä kestää noin 2 kuukautta, jos laite on ohjelmoitu leikkaamaan joka päivä. Tarkista aina, että terät ovat kolhiintuneet tai vahingoittuneet ja vaihda ne, jos ne ovat. Kun leikkuuterät ovat tylsät ja kuluneet, ne tulee vaihtaa Landxcape™:n mukana toimitettuihin teriin. Varateriä on myös saatavissa lähimmältä Landxcape™ -jälleenmyyjältä.

A. Terien vaihto

Jonkin ajan kuluttua, tavallisesti joka kauden jälkeen, Landxcape™ in terät täytyy vaihtaa. Kun vaihdat teriä, muista vaihtaa ne kaikki samanaikaisesti. Voit vaihtaa yhteen Landxcape™:n mukana toimitetusta varateräsarjasta ja lisäruuvista.

Ennen kuin yrität vaihtaa Landxcape™ in teriä, sammuta virta ja laita käsiisi suojakäsineet. Toimi sitten seuraavien ohjeiden mukaan:

1. Käännä Landxcape ™ varovaisesti ympäri.

2. Irrota akkukansi ja poista akku.

3. Irrota ruuvit teristä ruuvimeisselillä. (Katso Kuva L)

4. ruuvaa uudet terät paikalleen huolellisesti.
5. Laita akku ja akkukansi paikoilleen.
   TÄRKEÄÄ: Kun olet kiinnittänyt terän terälevyyn, varmista, että terä pystyy pyörimään vapaasti.

7.2 Pidä puhtaana

VAROITUS: Ennen kuin puhdistat Landxcape™:n, sammuta se. Laita käsiisi suojakäsineet ennen kuin puhdistat teränkääntölevyn äläkä käytä juoksevaa vettä.

A. Rungon puhdistaminen

Landxcape™ toimii paremmin ja kestää pidempään, jos se puhdistetaan säännöllisesti. Koska Landxcape™ on sähkölaite, sinun täytyy olla huolellinen pestessäsi sitä. ÄLÄ käytä letkua, korkeapainepesuria tai muutoin juoksevaa vettä Landxcape™:Ile. On parasta käyttää vedellä täytettyä suihkepulloa. Kun puhdistat koneen runkoa, käytä pehmeää harjaa tai puhdasta liinaa ja vältä liuottimien ja kiillotusaineiden käyttöä (Katso Kuva M). Varmista lopuksi, että poistat kaiken kerääntyneen ruohojätteen ja lian.

B. Puhdistaminen alta

On tärkeää muistaa sammuttaa Landxcape™ ON/Off-painikkeesta ja käyttää suojakäsineitä ennen teränkääntölevyyn koskemista.

Käännä ensin Landxcape™ ylösalaisin ennen alaosan paljastamista. Pohjassa näet terälevyn, alustan sekä etupyörän ja ohjaavan pyörän. Puhdista kaikki huolellisesti pehmeällä harjalla tai kostealla liinalla.

VAROITUS:ÄLÄ KOSKAAN puhdista Landscape™-robotin alapuolta huuhtelemalla vedellä. Osia voi vaurioitua. (Katso Kuva N1, N2)

Käännä terälevyä ja varmista, että se kääntyy vapaasti. Tarkista, että terät pyörivät vapaasti kiinnitysruuvien ympärillä. Poista kaikki esteet.

TÄRKEÄÄ: Poista juuttuneet jäänteet tai vieraat esineet, jotta ne eivät aiheuta halkeamaa terälevyyn. Pieninkin halkeama voi vähentää Landxcape™ in leikkuutehoa.

C. Kontaktinastojen ja latausnauhojen puhdistus

Puhdista liinalla latausalustassa sijaitsevat kontaktinastat ja Landxcape™:ssä sijaitseva latausnauha. Poista kerääntynyt ruoho ja lika kontaktinastojen ja -nauhojen ympäriitä säännöllisesti, jotta varmistat, että Landxcape™:n lataus onnistuu joka kerta.

7.3 Akkukesto

Landxcape™-ruohonleikkurin sydän on sen 20 voltin litium-ioniakku. Varastoi akku asianmukaisesti niin, että se on täysin ladattu ja pidetty viileässä ja kuivassa paikassa.

HUOMAA: Landxcape™-robotin suositeltu käyttölämpötila on välillä 0–55°C.

Landxcape™ in akkukesto riippuu useista tekijöistä, kuten:

• Kasvukauden pituus alueellasi.
• Kuinka monta tuntia Landxcape ™ leikkaa nurmikkoa päivittäin.
• Akun ylläpito varastoinnin aikana.

Landxcape™ voidaan ladata manuaalisesti ilman kehäjohtoa.

1. Liitä latausalusta sopivaan virtalähteeseen. Latausalustan vihreä valo syttyy.
2. Telakoi Landxcape™ manuaalisesti latausalustaan Landxcape™ kytkettynä pois päältä. (Katso Kuva 0)
3. Vihreä valo välkkyy latausasemassa, Landxcape ™ alkaa latautua.

7.4 Säilytys talvella

Landxcape™ kestää pitempään ja pysyy toimintakuntoisena, jos se säilytetään asianmukaisesti talven ajan. Vaikka laite onkin vankka, suosittelemme, että laitat Landxcape™-ruohonleikkurin talvisäilöön autotalliin tai vajaan.

Ennen kuin laitat Landxcape™-ruohonleikkurin talvisäilöön, varmista että:

• puhdistat Landxcape ^TM :n perusteellisesti,
• lataat akun täyteen,
• kytket ruohonleikkurin Off (Pois) -asentoon.

Akkukeston maksimoimiseksi on suositeltavaa ladata akku täyteen ennen sen varastointia talven ajaksi.

VAROITUS: Suojaa Landxcape™-robotin alapuoli vedeltä. ÄLÄ KOSKAAN varastoi Landxcape™-robottia ylösalaisin ulkona.

Kehäjohdon voi jättää maahan, mutta sen päät tulee suojata esim. rasvaa sisältävällä peltitölkillä. Jos latausalusta jätetään talveksi ulos, jätä se liittämättä virtalähteeseen.

HUOM: Kun Landxcape™ otetaan uudelleen käyttöön talven jälkeen, varmista, että latausliuskat ja kontaktinastat ovat puhtaita. Puhdistukseen kannattaa käyttää hienoa hiomakangasta.

7.5 Akun vaihto

VAROITUS: Paina ON/OFF (Päälle/Pois) -näppäin OFF (Pois) -asentoon, ennen kuin aloitat mitään säätöä, vaihtoa tai korjausta.

Sammuta Landxcape™ ennen terien vaihtoa. Käytä suojakäsineitä.

Jos akku pitää vaihtaa, toimi seuraavasti:

1. Käännä Landxcape™ varovasti ylösalaisin.
2. Poista akkukannen ruuvia. Irrota akun kansi. (Katso Kuva P1)
3. Nosta vanha akku ulos varovaisesti. Paina salpaa ja vapauta liittimet. (Katso Kuva P2)
   HUOM: Älä vedä kaapeleista. Pidä kiinni liittimistä ja vapauta salpa.
4. Kytke uusi alkuperäinen akku kiinnittämällä liittimet yhteen, kunnes se lukkiutuu paikalleen. (Katso Kuva P3, P4)
5. Asenna akku kuvassa näytetyllä tavalla. (Katso Kuva P5) Aseta kansi takaisin paikalleen ja kiinnitä tiukasti ruuveilla.

8. Toimintoviestit

Näyttö Viesti Toiminta
-F I-	Sade viivästys aktivoitu. Toimenpiteitä ei tarvita.

9. Virheviestit

Näyttö Syy Toimnta
-ε1-	LandxcapeTM on sen toiminta-alueen ulkopuolella.	1. Jos LandxcapeTM on todella alueensa ulkopuolella: Kytke virta pois kytkemällä, vie LandxcapeTM alueen sisäpuolelle. Kytke virta päälle kytkemällä. Paina paina sitten .2. Jos LandxcapeTM on alueensa sisäpuolella, tarkista, että LED latausasemassa on vihreä. Jos näin ei ole, tarkista, että latausalusta on liitetty laturiin oikein ja että laturi on liitetty sopivaan pistorasiaan. Jos näin on, se tarkoittaa, että kehäjohdon päät on kiinnitetty väärin ja sinun tarvitsee vaihtaa ne.3. Latausaseman punainen valo syttyy, että kehäjohto on kiinnitetty oikein latausalustan kiinnikkeisiin. Jos ongelma ei poistu, tarkista, ettei kehäjohto ole leikkautunut poikki.
-ε2-	Pyörän moottori jumissa	1. Kytke virta pois kytkemällä; vie LandxcapeTM alueelle.2. Kytke virta päälle kytkemällä. Paina ja paina sitten3. Jos virheviesti näkyy edelleen, sammuta laite. Käännä LandxcapeTM ylösalaisin ja tarkista estääkö jokin pyöriä pyörimästä.4. Poista mahdolliset tukokset, käännä LandxcapeTM oikein päin ja kytke virta päälle. Paina ja paina sitten
-ε3-	Terälevy jumissa	1. Kytke virta pois kytkemällä.2. Käännä LandxcapeTM ylösalaisin ja tarkista, onko laitteen alla jotakin, joka estää terälevyä pyörimästä.3. Poista mahdollinen tukos.4. Käännä LandxcapeTM oikein päin ja vie alueelle, jossa ruoho on lyhyttä tai säädä leikkauskorkeutta;5. Kytke virta päälle kytkemällä. Paina ja paina sitten
-ε4-	LandxcapeTM on jumissa.	1. Kytke virta pois kytkemällä;2. Vie LandxcapeTM alueelle, jossa ei ole esteitä.3. Kytke virta päälle kytkemällä. Paina ja paina sitten4. Jos virheviesti näkyy edelleen; sammuta laite; käännä LandxcapeTM ylösalaisin. Tarkista estääkö jokin pyörien pyörimisen.5. Poista mahdolliset tukokset, käännä LandxcapeTM oikein päin ja kytke virta päälle. Paina ja paina sitten
-ε5-	LandxcapeTM on nostettu ylös.	1. Kytke virta pois kytkemällä.2. Siirrä LandxcapeTM alueelle, jolla ei ole esteitä, kytke virta päälle kytkemällä. Paina paina sitten .3. Jos virheviesti näkyy edelleen, sammuta laite, Käännä LandxcapeTM ylösalaisin ja tarkista estääköjokinetupyörienpyörimisen.4. Poista mahdolliset vieraat esineet, käännä LandxcapeTM oikein päin ja kytke virta päälle. Paina ja paina sitten
-ε6-	LandxcapeTM on ylösalaisin. Kaännä Landxcape TM oikein päin. Paina paina sitten .
-ε7-	AkkuvirheLandxcapeTM Ila kestää liian kauan aikaa palata lataus paikkaan.	1 Tarkistaakunlämpötila Jos lämpötila on liian korkea, odota kunnes se on jäähtnyt. Paina ja paina sitten2 Akunvaihto Uudelleenkäynnistä LandxcapeTM. Paina paina sitten .3 Jos virhe toistuu jatkuvasti, yritä muuttaa työaikataulua.Aseta LandxcapeTM käsin latausalustaan lataukseen. Kun LandxcapeTM on täyteen ladattu, paina 📄 ja paina sitten OKKatso asennusohje.
	Tuntematonvirhe.	Uudelleenkäynnistä LandxcapeTM. Paina 📄 paina sitten . 📄 virheilmoitus näkyy edelleen, ota yhteyttä huoltoon.

HUOMAUTUKSIA

• Ennen kuin kytket virran päälle, tarkista, että Landxcape ^TM on alueen sisäpuolella. Jollei ole, viesti "-"tulee näkyviin. Tämä viesti tulee myös näkyviin, kun Landxcape ^TM on käynnistettäessä kehäjohdon päällä.
• Jos jostain syystä, esim. juhlien tai lasten leikkien vuoksi, haluat pysäköidä Landxcape™-ruohonleikkurin latausalustalle: Paina paina sitten OK. Landxcape™ siirtyy latauspaikalleen ja pysyy siellä. Tai sulje Landxcape™ painamalla dainiketta.
• Jos virhe toistuu usein samalla nurmikon alueella, ongelman syy voi olla kehäjohdossa. Katso aiemmat asennusohjeet ja tarkista asennuksesi sen avulla.
• Jos nurmikkosi on jaettu kahteen erilliseen alueeseen, joita yhdistää alle 1 metrin levyinen käytävä, latausasema ei kata niistä toista. Kun Landxcape™:stä loppuu virta, vie se käsin latausasemaan, jolloin lataus alkaa.
• Jos Landxcape ^TM toimii epätavallisesti, kokeile käynnistää se uudelleen. Jos ongelmaa ei saada ratkaistua, kokeile auttaako akun irrotus ja takaisinasennus. Jos ongelma ei ratkea, ota yhteyttä Landxcape ^TM -huoltoon tai -jälleenmyyjään apua varten.
• Älä pese konetta korkeapainepesurilla. Se voi vahingoittaa akkua tai konetta.

10. Vikaoireita

Jos Landxcape™ ei toimi oikein, toimi seuraavan vianetsintäoppaan ohjeiden mukaisesti. Jos vika ei korjaudu, ota yhteys jälleenmyyjään.

Oire Syy Toimenpide
Latausaseman LED-valo ei syty. Latausasema ei saa virtaa.		Tarkista, että virtajohto on liitetty laturiin oikein ja että laturi on liitetty sopivaan pistorasiaan.
Latausaseman punainen valo syttyy. Kehäjohtoa ei ole liitetty.		Tarkista, että kehäjohto on liitetty latausalustaan oikein. Tarkista, että kehäjohdossa ei ole katkoja tai murtumia.
LandxcapeTMkäynnistyy, mutta terälevy ei liiku.	LandxcapeTM etsii latausalustaa (Ellet paina ja paina sitten opolloin se siirtyy latausasemaan).	Tämä on normaalia, LandxcapeTM on latauksen tarpeessa. Terälevy ei pyöri, kun ruohonleikkuri etsii latausasemaa automaattisesti.
LandxcapeTM tärisee	Terät voivat olla vahingoittuneet. Tarkista terälevyn kunto.	Tarkista terät ja vaihda ne tarvittaessa. Puhdista lika ja vieraat esineet teristä ja terälevystä.
Ruoho leikkautuu epätasaisesti	LandxcapeTM ei työskentele päivittäin riittävästi.	Lisää tunteja leikkausaikaan.
	Leikattava alue on liian suuri.	Kokeile leikattavan alueen koon pienentämistä tai lisää leikkausaikaan tunteja.
	Terät ovat tylsiä	Vaihda kaikki terät ja ruuvit pitääksesi terälevyn tasapainossa.
	Leikkauskorkeus on asetettu liian matalaksi ruohon korkeuteen nähden.	Nosta leikkauskorkeutta ja vähennä sitä sen jälkeen vähitellen.
	Ruohoa tai muuta on kietoutunut terälevyn ympärille.	Tarkista terälevy ja poista ruoho tai muut esineet.
	Ruohoa on kertynyt terälevylle tai moottorirunkolaatikkoon.	Varmista, että terälevy pyörii helposti. Jos on tarpeen, voit irrottaa terälevyn ja poistaa roskat.
LandxcapeTM on alueensa sisäpuolella, mutta näytössä lukee “- ε : -” ja LED on vihreä.	Kehäjohdon päät on kiinnitetty virheellisesti. Käähnä kehäjohdon päät.
	Rajoituskaapeli on rikki. Korjaavaurioitunutrajoituskaapeliliittimillä.
Latausaika on paljon enemmän kuin nimellinen latausaika.	Latausnauhan likaantumisesta johtuva huono kontakti.	Puhdista liinalla latausalustan kontaktinavat ja ruohonleikkurin latausnauha.
	Lataamisen suojausohjelma on aktivoitunut korkean lämpötilan johdosta.	Aseta latausalusta varjoon ja odota, kunnes lämpötila on jäähtynyt.
Ruohonleikkuri ei lataudu.	Latausasema ei saa virtaa.	Tarkista, että virtajohto on liitetty laturiin oikein ja että laturi on liitetty sopivaan pistorasiaan.
	Ei toimi oikein manuaalisen latauksen aikana.	Katso käyttöohjeen manuaalinen lataus kohdassa 7.3.
LandxcapeTM in käyttöajat ovat alkaneet lyhentyä latausten välillä.	Jotakin on juuttunut terälevyyn.	Irrota terälevy ja puhdista se.Ruoho on liian korkeaa ja liian paksua.
	LandxcapeTM tärisee voimakkaasti.	Tarkista terälevy ja terät, poista ruoho tai muut esineet.
	Akku voi olla lopussa tai vanha. Vaihda uusi akku.
LandxcapeTM ei käy oikeaan aikaan.	Kelloa ei ole asetettu oikeaan aikaan. Aseta kelo oikeaan aikaan, katso kappale 4.3.
	Ohjelmoidut leikkausajat LandxcapeTM:Ile eivät ole oikein.	Muuta nurmikon leikkauksen alkamis- ja loppumisajat.
	LandxcapeTM on kiinnitetty latausalustaan manuaalisesti.	Paina ja paina sitten
	Akku ei lataudu, kun sen lämpötila nousee yli 55°C kuumalla säällä.	Odota, kunnes akku on jäähtynyt.
LandxcapeTM ei pysty telakoitumaan oikein latausalustaan	Ympäristövaikutuksia. Käynnistä Landxcape	TM uudelleen.
	Roskien aiheuttama huono yhteys latausnauhassa.	Puhdista liinalla latausalustassa sijaitsevat latausnavat ja LandxcapeTM:ssä sijaitseva latausnauha.
Latausaseman vihreä valo syttyy, ennen kuin lataus on valmis.	Latausasema on ylikuumentunut.	Aseta latausalusta varjoon ja odota, kunnes lämpötila on jäähtynyt.
LandxcapeTM toimii kehäjohdon ulkopuolella.	Rajalankaan on asennettu teräviä kulmia. Varmsta, että rajalangan kulmat ovat tasaisia.
LandxcapeTM ei leikkaa aluetta kehäjohtovyöhykkeen sisäpuolella.	Leikkausalue on suurempi kuin LandxcapeTM:n suurin sallittu leikkausalue.	Pienennä leikkausaluetta tai käytä LandxcapeTM suuremmalla sallitulla leikkausalueella.
LandxcapeTM peruuttaa tai pyörii epäsäännöllisesti lähellä kehäjohtoa.	Toisen LandxcapeTM:n kehäjohto tai toisen merkkinen robottinurmikonleikkuri on sijoitettu liian lähelle.	Varmista, että LandxcapeTM:n kehäjohto on vähintään 1 metrin päässä naapurin kehäjohdosta.
	Märissä olosuhteissa kehäjohdon sähkösignaali saattaa vuotaa, jos johto on liitetty tai korjattu.	Tarkista kehäjohdon liitokset. Eristä, jotta liitäntä on täysin vedenkestävä.
	Kehäjohdon sähkösignaali vuotaa rikkinäisen erityksen vuoksi.	Korjaa vaurioitunut kehäjohdon eristys eristysteipillä.
LandxcapeTM:n pyörät liukuvat tai vahingoittavat nurmikkoa.	LandxcapeTM:n alle voi olla juuttunut vieraita esineitä, kuten oksia ja risuja.	Poista vieraat esineet LandxcapeTM:n alta.
	Nurmikko on liian märkä. Odota, kunnes nurmikko on kuivunut.
LandxcapeTM ohittaa kehäjohdon nopeuden takia alamäkeen mennessään.	Kehäjohto on asetettu rinteeseen, joka on jyrkempi kuin 17 % (10°).	Aseta kehäjohto mualle kuin rinteeseen, joka on jyrkempi kuin 17 % (10°). Katso lisätietoja asennusoppaasta.
Erro	Ohjelmiston päivitys epäonnistui.	Yritä uudelleen kohdan "Ohjelmiston päivitys" mukaisesti.
LandxcapeTM pyörii ympyrää, kääntyy oikealle tai vasemmalle, vaikka sen edessä ei ole mitään esteitä.	Toisen LandxcapenTM tai toisen robottiruohonleikkurin kehäjohto on sijoitettu liian lähelle.	että LandxcapeTM-leikkurisi kehäjohto on vähintään 1 metrin päässä naapurin kehäjohdosta. Jos ongelmaa ei voi ratkaista, ota yhteyttä LandxcapeTM-huoltoon avun saamiseksi.
Ruohonleikkurin näppämistö ei toimi.	Näppämistö on vahingoittunut.	Käynnistä LandxcapeTM uudelleen. Jos ongelma ei ratkea, paina On/Off-näppäintä 10 sekuntia ja käynnistä sitten LandxcapeTM uudelleen. Jos ongelmaa ei voi ratkaista, ota yhteyttä LandxcapeTM-huoltoon avun saamiseksi.
	Huono yhteys ohjauspaneelin ja emolevyn välisessä kaapelissa tai kaapeli on vahingoittunut.
	Näppämistö täytyy nollata.
Leikkuri ei väistä esteitä.	Toisen LandxcapenTM tai toisen robottiruohonleikkurin kehäjohto on sijoitettu liian lähelle.	että LandxcapeTM-leikkurisi kehäjohto on vähintään 1 metrin päässä naapurin kehäjohdosta. Jos ongelmaa ei voi ratkaista, ota yhteyttä LandxapeTM-huoltoon avun saamiseksi.
	Este on matalampi kuin 10 cm.	Tämä on normaalia.

Ympäristön suojelu

Romutettuja sähkölaitteita ei saa heittää pois talousjätteen mukana. Toimita ne kierrätyspisteeseen. Lisätietoja kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä.

Tekniset tiedot

Type LX835 (8 - koneen määritykset, esimerkki Nurmikon leikkausrobotti)

	LX835
Nimellisjännite 20V	--- Max.*
Nopeus kuormittamattomana (/min)	2800
Leikkuuala (m2) 800
Leikkaushalkaisija (cm) 18
Leikkauskorkeus (mm) 30-60
Leikkauskorkeusasennot 4
Maks. rinne 35% (20°)
Akkutyyppi Lithium-ion
Akkumalli LA0002
Latausaika noin (hr) 2
Laturimalli LA8001 / LA8002
Laturiluokitus	Syöttö: 100-240V~50/60Hz, 38W, Anto: 20V --- , 1.5A
Koneen paino (kg) 8.3
Sadetunnistin Y
Suojausaste	III
Induktiivisen silmukkajärjestelmän taajuuskaista	77 Hz
Suurin induktiivisen silmukkajärjestelmän RF-teho	82 dBμA/m

*Jännite mitattu ilman työkuormaa. Ensimmäinen akkujännite saavuttaa maksimissaan 20 volttia. Nimellisjännite on 18 volttia.

Melupäästöt

Painotettu äänenpaine	L_pA = 40.6 dB (A) K_pA = 3.0 dB(A)
Painotettu ääniteho	L_wA = 60.6 dB (A) K_wA = 3.0 dB(A)

Käytä kuulosuojaimia, kun äänenpaine on yli

80dB(A)

Tiettyä määrää melua laitteesta ei voi välttää. Jatkuvaa kovaäänistä työskentelyä tulee rajoittaa. Pidä lepotaukoja, ja työtunnit tulee rajoittaa minimiin. Käytä kuulosuojaimia ja lähellä työskentelevien henkilöiden tulee myös tarpeen mukaan käyttää kuulosuojaimia.

Lisävarusteet

	LK835
Ruuvia	9
Latausalusta	1
Latausalustan kiinnitysnaulaa	8
Kehäjohtoa	180m
Johdon kiinnikettä	250
Kuusiokulma-avain	1
Kehäjohdon etäisyysmitta	2
Terää	9
Liitin	2
Akkuyksikkö (LA0002)	1
Laturi (LA8001 / LA8002)	1

On suositeltavaa hankkia yllä luetellut alkuperäiset lisävarusteet samasta liikkeestä kuin itse laite. Katso lisätietoja lisävarusteen pakkauksesta. Saat neuvoja liikkeen henkilökunnalta.

VAATIMUSTENMUKAISUUSVAKUUTUS

Me,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Ilmoita Positecin puolesta, että tuote,

Kuvaus Nurmikon leikkausrobotti

Tyyppi LX835 (8 - koneen määritykset, esimerkki Nurmikon leikkausrobotti) (Sarjanumero on sijoitettu takasivulle) akkulaturin LA8001 / LA8002 ja latauspisteen LA3001

Tehtävä Ruohon leikkaaminen

On seuraavien direktiivien mukainen,

2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU&(EU)2015/863, 2000/14/EC ja sen lisäys 2005/88/EC, 2014/53/EU

2000/14/EC ja sen lisäys 2005/88/EC

- Yhdenmukaisuuden arviointi liitteen V mukaisesti

- Mitattu äänenvoimakkuuden taso 60.6 dB (A)

- Ilmoitettu taattu äänenvoimakkuuden taso 63 dB (A)

Asiaankuuluva viranomainen

Nimi: ISET Srl Unipersonale

Osoite: Via Donatori del Sangue,9 46024-Moglia(MN), Italy 0865

Sertifiointinumero: ISETC.001920201117

Yhdenmukaisuusstandardit,

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019,

EN 50636-2-107:2015+A1:2018+A2:2020, EN 62233:2008

EN 60335-2-29:2004+A2:2010+A11:2018

EN 62233:2008

EN ISO 3744: 2010, ISO 11094: 1991,

EN 55014-1:2017,

EN 55014-2:2015,

EN 61000-3-2:2014

EN 61000-3-3:2013+A1:2019,

EN 61558-1:2005+A1:2009,

EN 61558-2-16:2009+A1:2013,

EN 303 447 V1.1.1

Henkilö, joka on valtuutettu laatimaan teknisen tiedoston,

Nimi Marcel Filz

Address Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

M A

2020/12/31

Allen Ding

Apulais Pääinsinööri, testaus ja sertifiointi

Positec Technology (China) Co., Ltd.
