WAC1810G - Ilmastointilaite Wood's - Ilmainen käyttöohje ja opas

Tuotetyyppi	Siirrettävä ilmastointilaite (kannettava)
Merkki	Wood's
Malli	WAC1810G (Palermo 18K)
Jäähdytysteho	5,3 kW
Kuivatuskapasiteetti	90 L/24 h
Säädettävä lämpötila-alue	17 – 30 °C
Käyttölämpötila-alue	16 – 31 °C
Energialuokka	A
EER	2,6
Kylmäaine	R290 (Propaani), 264 g
Melutaso	65 dB
Mitat (L × S × K)	540 × 695 × 1140 mm
Nettopaino	51 kg
Sähkönsyöttö	220-240 V, 50 Hz
Suositeltu sulake	3,15 A, 250 V~
Puhallinnopeudet	Alhainen, Keskitaso, Korkea, Auto
Ajastin	24 h (ohjelmoitava päälle/pois)
Lepotila	Kyllä
Siipien heilunta	Kyllä
Pienin asennuspinta-ala	13 m²
Ilmansuodatin	Suositellaan puhdistettavaksi 2 viikon välein
Takuu	2 vuotta (kuluttaja)

Usein kysytyt kysymykset - WAC1810G Wood's

Kuinka käynnistää Wood's WAC1810G -ilmastointilaite?

Varmista, että poistoletku on asennettu oikein ja ikkuna on säädetty. Kytke laite 220-240 V pistorasiaan. Paina POWER-painiketta käynnistääksesi laitteen. Käytä FUNC-painiketta valitaksesi tila (Jäähdytys, Kuivatus tai Tuuletus).

Mitä tehdä, jos laite ei jäähdytä kunnolla?

Tarkista, että asetettu lämpötila on alempi kuin huoneen lämpötila. Varmista, että ovet ja ikkunat ovat kiinni, ilmansuodatin ei ole tukossa ja ilmanotto/poisto on esteetön. Vältä suoraa auringonvaloa. Jos ongelma jatkuu, puhdista suodatin tai poista lämmönlähteet.

Mitä tarkoittaa näytöllä näkyvä virhekoodi E4?

Virhekoodi E4 tarkoittaa, että sisäinen vesisäiliö on täynnä tai pistorasiassa on huono kontakti. Poista ongelma irrottamalla laitteen alaosassa oleva kumitulppa veden tyhjentämiseksi. Tarkista myös, että pistoke on kunnolla kiinni. Koodi katoaa tyhjennyksen jälkeen.

Kuinka puhdistaa ilmansuodatin?

Irrota laite pistorasiasta. Avaa ilmanottosäleikkö ja poista suodatin. Puhdista se neutraalilla pesuaineella enintään 40 °C:ssa ja kuivaa varjossa. Aseta suodatin takaisin säleikköön. Suodatin on suositeltavaa puhdistaa kahden viikon välein.

Voinko käyttää jatkojohtoa ilmastointilaitteen kanssa?

Ei, jatkojalan tai jatkojohdon käyttö on ehdottomasti kielletty. Laite tarvitsee suoran liitännän maadoitettuun pistorasiaan. Jatkojohdon käyttö voi aiheuttaa sähköisen ylikuormituksen ja vahingoittaa laitetta.

Millaista kylmäainetta käytetään ja onko se vaarallista?

Kylmäaine on R290 (propaani), syttyvä kaasu. Se on suljetussa piirissä. Vuodon sattuessa tuuleta huone, vältä avotulta ja ota yhteys ammattilaiseen. Laitetta ei saa asentaa alle 13 m²:n huoneeseen.

Kuinka tyhjentää vesisäiliön vesi?

Kun täyden säiliön merkkivalo syttyy (koodi E4), irrota laitteen alaosassa oleva kumitulppa veden poistamiseksi. Voit myös käyttää alempaa tyhjennysletkua jatkuvaa virtausta varten. Tyhjennyksen jälkeen koodi häviää ja laite voidaan käynnistää uudelleen.

Kuinka ajastin (Timer) asetetaan?

Paina TIMER-painiketta. Automaattista käynnistystä varten (Timer ON) paina kerran (laite pois päältä) ja aseta tuntimäärä +/- -painikkeilla. Automaattista sammutusta varten (Timer OFF) paina käytön aikana ja aseta kesto. Ajan kuluttua laite käynnistyy tai sammuu automaattisesti.

Kaukosäädin ei toimi, mitä tehdä?

Tarkista, että paristot (2× AAA 1,5 V) on asetettu oikein ja niissä on riittävästi virtaa. Lähesty ilmastointilaitetta (alle 8 m) ja suuntaa kaukosäädin signaalivastaanottimeen. Vaihda paristot tarvittaessa. Vältä suoraa auringonvaloa kaukosäätimessä.

Mikä on suurin ympäristön lämpötila ilmastointilaitteen käytölle?

Jäähdytyksen käyttölämpötila on välillä 16 °C - 31 °C. Yli 35 °C:n lämpötilassa laite ei välttämättä toimi oikein. Älä käytä alle 8 °C:n lämpötilassa. Noudata näitä rajoja kompressorin vahingoittumisen välttämiseksi.

KÄYTTÖOHJE WAC1810G Wood's

Wood's-tuotemerkin perusti Woodsin perhe yli 65 vuotta sitten Kanadassa, Guelphin kaupungissa Ontariossa. Wood's alkoi kehittää ja valmistaa kosteudenpoistajia vuonna 1950. Wood's on vuosikymmenten ajan auttanut useita satoja tuhansia kotitalouksia estämään kosteus- ja homevaurioita ja puhdistamaan sisäilmaa. Siirrettävät ilmastointilaitteet soveltuvat käytettäväksi useimmissa ilmastoissa, ja toimintakyky on hyvä eri lämpötiloissa ja kosteusoloissa. Laitteita käytetään hyvin tuloksin tiloissa, joita halutaan viilentää, kuten olohuoneissa, toimistoissa ja makuuhuoneissa. Ilmastointilaitteen poistaman kuuman ilman määrä riippuu lämpötilasta, kosteustasosta ja laitteen sijainnista. Myös ulkoiset sääolosuhteet saattavat vaikuttaa ilmastointilaitteen toimintaan.

Wood'sin ilmastointilaitteita voidaan käyttää turvallisesti ja jatkuvasti useiden vuosien ajan.

MITEN ILMASTOINTILAITE TOIMII?

Matala paine tuottaa viileää ilmaa. Ilmastointilaitteen tärkeä osa on jäähdytysneste, joka muuntuu matalassa paineessa kaasuksi. Prosessi "tuottaa kylmää", joka välitetään sisäänpäin, ja samalla lämmin ilma pidetään ulkona. Nestemäinen kylmäaine kulkee paisuntaventtiilin läpi ja putkeen, jossa on matala paine.

Kylmäaine haihtuu ja muuttuu kaasuksi. Prosessi imee lämpöä ympäristöstä ja jäähdyttää putkiston.

Puhallin puhaltaa viileää ilmaa huoneeseen.

Kaasu kulkee kompressorin läpi, mikä nostaa painetta ja muuntaa kaasun nesteeksi.

Prosessissa vapautuu lämpöä, joka johdetaan putkiin vastakkaisella puolella ja puhalletaan ulos.

Termostaatti sammuttaa laitteen, kun sisäilma on riittävän viileä.

1. TURVALLISUUSVAROITUKSET

Tulenarkaa materiaalia. Laite sisältää R290-propaania, joka on helposti syttyvä kylmäaine.

Katso turvallisuustiedot tästä käsikirjasta.

Lue tekninen käsikirja

Lue käyttäjän käsikirja.

TURVALLISUUSTIEDOT

Lue mukana toimitetut ohjeet huolellisesti ennen laitteen asentamista ja käyttöä. Valmistaja ei ole vastuussa, jos virheellinen asennus ja käyttö aiheuttavat vammoja ja vahinkoja. Säilytä ohjeet aina laitteen kanssa myöhempää käyttöä varten.

Lasten ja toimintakyvyltään heikkojen ihmisten turvallisuus

VAROITUS

Vamman tai psyykkisen vamman riski. Vähintään 8-vuotiaat lapset sekä henkilöt, joilla on heikentynyt fyysinen, psyykkinen tai henkinen toimintakyky tai vähän kokemusta tai osaamista, voivat käyttää laitetta, jos heille on annettu ohjeet laitteen turvallisesta käytöstä ja he ymmärtävät käytön riskit. Älä anna lasten leikkiä laitteella.

Alle 3-vuotiaat lapset on pidettävä poissa laitteesta, ellei heitä valvota jatkuvasti.

Säilytä kaikki pakkausmateriaalit poissa lasten ulottuvilta.

Lapset eivät saa puhdistaa laitetta tai tehdä ylläpitotoimia ilman valvontaa.

Yleinen turvallisuus

Tämä laite on tarkoitettu kotitalouksiin ja muihin vastaaviin tiloihin, kuten: olohuoneet, oleskelutilat, henkilökunnan keittiötilat myymälöissä, toimistoissa ja muissa työtiloissa. Arvokilpi sijaitsee ilmastointilaitteen takana tai sivulla.

Älä peitä tuuletusaukkoja.

Älä nopeuta sulatusprosessia käyttämällä mekaanisia laitteita tai muita keinoja, paitsi valmistajan suosittelemia.

Laitetta ei saa säilyttää huoneessa, jossa on toimivia sytytyslähteitä, esim. avotuli tai käynnissä oleva kaasulaite tai sähkölämmitin. Ei saa puhkaista tai polttaa.

Huomaa, että kylmäaineissa ei välttämättä ole tuoksua. Älä puhdista laitetta vesisuihkulla tai -höyryllä. Puhdista laite kostealla pehmeällä liinalla. Käytä vain neutraaleja pesuaineita. Älä käytä hankaavia tuotteita, hankaavia puhdistustyynyjä, liuottimia tai metalliesineitä.

Jos virtajohto vahingoittuu, valmistajan, sen valtuuttaman huollon tai vastaavan pätevän henkilön on vaihdettava johto vaaran välttämiseksi.

TURVALLISUUSOHJEET

Asennus VAARA

Laitteen saa asentaa vain pätevä henkilö.

Poista kaikki pakkausmateriaalit. Älä asenna tai käytä vahingoittunutta laitetta. Laitteen asennus-, käyttö- ja varastointitilan pinta-alan on oltava suurempi kuin 13 m² (AC Palermo 18K) / 25 m² (AC Palermo 22K). Noudata laitteen mukana toimitettuja asennusohjeita.

Ole varovainen, kun siirrät laitetta, koska se on raskas. Käytä aina suojakäsineitä. Huomaa, että kylmäaineissa ei välttämättä ole tuoksua.

Varmista, että ilma voi vaihtua laitteen ympärillä.

Odota vähintään 4 tuntia, ennen kuin kytket laitteen virtalähteeseen. Odotusaikana öljy virtaa takaisin kompressoriin.

Älä asenna laitetta lämpöpattereiden tai muiden lämmönlähteiden lähelle.

Älä asenna laitetta suoraan auringonvaloon.

Sähköliitäntä

Tulipalon ja sähköiskun vaara. Laite on kytkettävä maadoitettuun pistorasiaan.

Varmista, että virtalähde vastaa arvokilven sähkötietoja. Jos ei, ota yhteyttä sähköasentajaan.

Käytä aina oikein asennettua iskunkestävää pistorasiaa.

Älä käytä monen pistorasian jakajia tai jatkojohtoja.

Varmista, ettei mikään aiheuta vaurioita sähkökomponenteille (esim. verkkovirtapistoke, verkkovirtajohto).

Ota yhteyttä valtuutettuun huoltoon tai sähköasentajaan, jos sähkökomponentteihin on tarpeen tehdä muutoksia.

Virtajohdon tulee olla alempana kuin pistoke.

Kytke verkkovirtapistoke pistorasiaan vasta asennuksen jälkeen.

Varmista, että pistokkeelle on vapaa pääsy asennuksen jälkeen. Älä irrota virtajohtoa johdosta vetämällä. Vedä aina pistokkeesta. Laitteen kompressorin toiminta edellyttää vähintään 25 A:n sähkövirtaa. Jotta kotitalouden sähköt eivät katkea, älä käytä tähän laitteeseen jatkojohtoa.

Käyttö

Vamman, palovamman, sähköiskun ja tulipalon vaara.

Älä muuta laitteen teknisiä määrityksiä.

Varo vahingoittamasta kylmäainepiiriä. Se sisältää propaania (R290), luonnollista kylmäainetta, jonka ympäristövaikutukset ovat vähäiset. Kaasu on helposti syttyvää.

Jos kylmäainepiiri vahingoittuu, varmista, että tilassa ei ole avotulta tai sytytyslähteitä. Tuuleta tila.

Älä laita tulenarkoja tuotteita tai helposti syttyvällä tuotteella kostutettuja esineitä laitteen lähelle tai päälle.

Käytä laitetta korkeintaan 35 asteen lämmössä.

Puhdista ilmansuodatin säännöllisesti, niin jäähdytysteho säilyy hyvänä.

Kun sammutat laitteen, odota vähintään 3,5 minuuttia, ennen kuin käynnistät sen uudelleen, jotta kompressori ei vaurioidu. Kun käynnistät laitteen, puhallin toimii, mutta kompressori käynnistyy sen jälkeen, kun jäähdytyksen hälytyksen merkkivalo on vilkkunut kolme minuuttia.

Ilmastointilaite voidaan liittää vain syöttövirtaan, jonka järjestelmäimpedanssi on enintään 0,219 Ω. Ota tarvittaessa yhteyttä sähköntoimittajaasi ja kysy järjestelmän impedanssitietoja.

Hävittäminen

Vamman vaara.

Irrota laite verkkovirrasta.

Katkaise virtajohto ja hävitä se.

Laitteen kylmäainepiiri ei vahingoita otsonikerrosta.

Kysy kunnan viranomaisilta ohjeet laitteen asianmukaisesta hävittämisestä.

Älä vahingoita lämmönvaihtimen lähellä olevaa jäähdytysyksikön osaa.

ILMASTOINTILAITTEEN VALMISTELU ASENNUSTA VARTEN

Laitteen kuljetus, merkinnät ja varastointi

1. Syttyvää kylmäainetta sisältävien laitteiden kuljetus Kuljetusmääräysten mukaisesti
2. Laitteiden merkinnät Paikallisten säännösten mukaisesti
3. Syttyvää kylmäainetta sisältävien laitteiden hävittäminen Kansallisten säännösten mukaisesti
4. Laitteiden varastointi Laitteen varastoinnissa tulee noudattaa valmistajan ohjeita.
5. Pakattujen (myytävien) laitteiden varastointi

Säilytyspakkauksen on suojattava niin, että pakatun laitteen mekaaninen vaurio ei aiheuta kylmäainevuotoa. Samaan tilaan varastoitavien laitteiden enimmäismäärä määräytyy paikallisten säännösten mukaan.

1. Laitetta on säilytettävä niin, että estetään mekaanisten vaurioiden syntyminen.
2. Yleinen toiminta-alue Kaikille huoltohenkilöön kuuluville ja muille alueella työskenteleville on annettava ohjeet suoritettavan työn luonteesta. Käyttöä ahtaissa tiloissa on vältettävä. Käyttöalueen on oltava rajattu. Varmista turvalliset olosuhteet huolehtimalla syttyvien materiaalien turvallisuudesta.

2. Asennus

Tärkeää

1. Ilmastointilaitetta on kätevä siirtää sisätiloissa pystyasennossa. Ilmastointilaite on sijoitettava tasaiselle alustalle. Älä asenna ilmastointilaitetta kylpyhuoneeseen tai muihin märkätiloihin. Ilmastointilaitetta on helppo siirtää pyörien ansiosta. Kun on liian kuumaa, voit helposti viedä siirrettävän ilmastointilaitteen tilaan ja saada sen nopeasti viileämmäksi. Ilmastointilaite toimii parhaiten suljetussa tilassa. Sulje kaikki ovet, ikkunat ja muut ulkotilaan vievät aukot. Ilmastointilaitteen tehokkuus riippuu lämpötilasta ja kosteustasosta.
2. Sijoita ilmastointilaite paikkaan, jossa ilma voi virrata vapaasti laitteen etupuolella.
3. Kun ilmastointilaitetta käytetään huoneessa, se ei juurikaan vaikuta tilassa oleviin suljettuihin säilytystiloihin, esim. komeroihin, ellei kyseisessä tilassa ole riittävää ilmanvaihtoa sisään ja ulos. Siirrettävä ilmastointilaite poistaa kuuman ilman ikkunasta vietävän letkun tai poistoilmaventtiilin kautta.

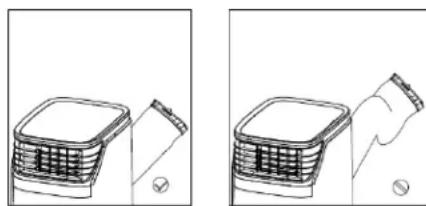

4. Jatka poistoletkua enintään 400 mm:n pituuteen. Poistoletku on pidettävä suorana, eikä sitä saa taivuttaa ylös- tai alaspäin.
5. Ilmastointilaite on sijoitettava vähintään 50 cm:n päähän lähimmästä kohteesta. Katso kuva.
6. Kun laite alkaa sulattaa, laitteessa näkyy kirjaimet DF.

TUOTTEEN KUVAUS

3. Tuotteen kuvaus

A

1. Poistoletku
2. Ikkunaliitäntä
3. Ikkunasarja
4. Ikkunan insertti
5. Paristot
6. Kaukosädin
7. Kylmän ilman poistoaukon liitin (lisävaruste)

F

1. VIRTAPAINIKE
2. TOIMINTO
3. LÄMPÖTILAN SÄÄTÖPAINIKE (YLÖS)
4. LÄMPÖTILAN SÄÄTÖPAINIKE (ALAS)
5. LED-NÄYTTÖ
6. NOPEUS
7. OHJELMOITAVA AJASTIN
8. LEPOTILAN OHJAUS
9. KÄÄNTÖTOIMINTO
10. HÄLYTYS

J

K

L

M

N

0

1. Kaukosäätimen paristojen vaihto. Käytä vain 2xAAA 1,5 V -paristoja.
2. Kiinnitä poistoputken molemmat päät putkiliittimeen.
3. Poistoputken asentaminen
4. Ikkunan liukusarjan asentaminen
5. Ikkunasarjan insertti
6. Kuva vedenpoistoaukosta

B

1. Tuotekuvat

C

1. Kylmän ilman poistoaukko
2. Ohjauspaneeli
3. Pyöreä sovitin (pää)
4. Poistoletku
5. Oikean puolen kahva
6. Kuuman ilman poistoaukko
7. Yläpuolen tyhjennysaukko
8. Viileän ilman tuloaukko
9. Vasemman puolen kahva
10. Kuuman ilman tuloaukko
11. Alapuolen tyhjennysaukko

D

1. Tuotekuvat takaa

E

1. Tuotekuva ylhäältä

G

1. Kuva suodattimen poistamisesta

1. Kaavakuva suodatinritilän puhdistamisesta

1. POWER – Virtakytkin
2. FUNC – Toimintatilan valitsin
3. TIMER – Tuntiajastus
4. AUTO – Automaattinen puhaltimen nopeus
5. HI – Puhaltimen suuri nopeus
6. MID – Puhaltimen keskinopeus
7. LOW – Puhaltimen pieni nopeus
8. SLEEP – Lepotilan valitsin
9. TEMP. – Lämpötilan valitsin
10. SWING – Käyntitoiminto

TOIMINTATILOJEN JA ASENNUKSEN KUVAUS

A. Lisävarusteet

Tarkista purkamisen jälkeen, että edellä mainitut lisävarusteet ovat mukana. Katso niiden käyttötarkoitukset oppaan asennusohjeista. Kylmän ilman poistoaukon liitin on lisävaruste.

B. Siirrettävä ilmastointilaite

J. Kaukosäätimen painikkeet ja toiminnot Huomautus: - Älä pudota kaukosäädintä. - Älä altista kaukosäädintä suoralle auringonvalolle.

M. Laitteen käyttö

Ennen käytön aloittamista:

1) Sijoita laite paikkaan, jossa on lähellä pistorasia. 2) Asenna poistoputki ja varmista, että laite on sopivassa asennossa ikkunaan nähden. 3) Kiinnitä vedenpoistoletku kunnolla (vain lämmittävässä mallissa). 4) Kytke virtajohto maadoitettuun AC220-240V/50Hz-pistorasiaan. 5) Kytke virtapainikkeesta virta ilmastointilaitteeseen.

K&L. Poistoputken asentaminen A) Väliaikainen asennus

1. Kierrä poistoputki letkuliittimeen ja ilmastointilaitteen takana olevaan aukkoon. 2. Laita poistoputken toinen pää lähellä olevalle ikkunalaudalle.

N. Ikkunan liukusarjan asentaminen Ikkunan liukusarja asennetaan vaaka- tai pystysuoraan. Katso kuvista 5 ja 5a ikkunan vähimmäis- ja enimmäiskoko ennen asennusta.

1. Asenna ikkunasarja ikkunaan;
2. Säädä ikkunan liukusarja ikkunan leveyden tai korkeuden mukaan, ja kiinnitä se tulpalla.
3. Työnnä ikkunaliitäntäletku ikkunasarjassa olevaan reikään.

O. Vesisäiliö täynnä -hälytys

Ilmastointilaitteen sisällä olevassa vesisäiliössä on turvakytkin, joka valvoo veden pinnan tasoa. Kun veden taso

saavuttaa tietyn korkeuden, täyden vesisäiliön merkkivalo syttyy. (Kun vesisäiliö on täynnä, irrota kumitulppa laitteen pohjasta, jolloin vesi valuu ulos.) H. Kunnossapito-ohjeet:

1) Muista irrottaa johto pistorasiasta ennen puhdistusta. 2) Älä käytä bensiiniä tai muita kemikaaleja laitteen puhdistamiseen. 3) Älä pese laitetta vesihanan alla. 4) Jos ilmastointilaite on rikki, ota yhteyttä jälleenmyyjään tai huoltoliikkeeseen.

Suodattimen säännöllinen vaihtaminen on erittäin tärkeää. Muutoin ilmastointilaitteen teho laskee ja laite voi vahingoittua vakavasti.

1. Ilmansuodatin

-Jos ilmansuodatin tukkeutuu pölystä/liasta, suodatin on puhdistettava kahden viikon välein.

-Irrotus

Avaa ilmanottoritilä ja irrota ilmansuodatin.

-Puhdistus

Puhdista ilmansuodatin neutraalilla pesuaineella ja haalealla (40 °C) vedellä, ja anna sen kuivua varjossa.

-Asennus

Laita ilmansuodatin takaisin ilmanottoritilän taakse samaan paikkaan.

2. Ilmastointilaitteen pinnan puhdistaminen

Pyyhi pinta ensin neutraalilla pesuaineella ja kostealla liinalla ja sen jälkeen kuivalla liinalla.

E. Ennen käyttöä

Tarkista, että poistoputki on asennettu oikein.

Ota huomioon viilennyksessä ja kosteudenpoistossa:

Kun käytät viilennyksen tai kosteudenpoiston toimintoja, pidä vähintään 3 minuutin tauko käynnistysten välillä.

-Virtalähteen on oltava vaatimusten

mukainen.

-Pistoke on tarkoitettu kytkettäväksi verkkovirtaan. -Älä käytä samassa pistorasiassa muita laitteita. -Virtalähde on AC220-240 V, 50 Hz

Pistorasiasta irrotettuna: Kaikki painikkeet ja merkkivalot eivät ole näkyvissä.

Pistorasiaan kytkettynä: Virtapainikkeen ja ajastuspainikkeen merkkivalot ovat puoliksi päällä.

1. VIRTAPAINIKE

Painaminen kytkee laitteen päälle (ON) tai pois päältä (OFF).

2. TOIMINTO

Toimintopainikkeesta valitaan jäähdytys, kosteudenpoisto tai puhallin.

3. LÄMPÖTILAN SÄÄTÖPAINIKE (YLÖS)

Jäähdytyksen aikana: Tästä painikkeesta voi nostaa esiasetettua lämpötilaa 1°C:n välein. Yläraja on 30°C.

Ajastustoiminnon aikana: Ajastusajan pidentäminen. Tästä painikkeesta voi pidentää aikaa yhden tunnin kerrallaan.

4. LÄMPÖTILAN SÄÄTÖPAINIKE (ALAS)

Jäähdytyksen aikana: Tästä painikkeesta voi laskea esiasetettua lämpötilaa 1 °C:n välein. Alaraja on 17 °C.

Ajastustoiminnon aikana: Ajastusajan lyhentäminen. Tästä painikkeesta voi lyhentää aikaa yhden tunnin kerrallaan.

5. LED-NÄYTTÖ

Näytössä näkyy nykyinen asetuslämpötila tai ajastinasetus. Kun asetettua lämpötilaa tai ajastinta säädetään, uusi asetus tulee näkyviin, minkä jälkeen näyttö palaa nykyisen asetuslämpötilan.

Näyttöä käytetään myös virhekoodien näyttämiseen. Vian ilmetessä, katso Virhekoodit.

6. SPEED

Viilennys: Valitse painamalla puhaltimen nopeudeksi LOW, MEDIUM, HIGH tai AUTO. Jos valitaan AUTO, laite valitsee

TOIMINTATILOJEN JA ASENNUKSEN KUVAUS

automaattisesti HIGH, MEDIUM tai LOW asetuslämpötilan ja ympäristön lämpötilan välisen eron mukaan. Ympäristön lämpötila - asetuslämpötila > 4 °C: Kone on suurella puhallinnopeudella. 2 °C ≤ Ympäristön lämpötila - asetuslämpötila ≤ 4 °C: Kone on normaalilla puhallinnopeudella. 0 °C ≤ Ympäristön lämpötila - asetuslämpötila ≤ 2 °C: Kone on hitaalla puhallinnopeudella.

Puhallin: Valitse painamalla puhaltimen nopeudeksi LOW, MEDIUM, HIGH tai AUTO.

Huom.: kosteudenpoistotoiminnossa tämä painike ei ole käytettävissä, koska laite on määritelty käyttämään LOW-nopeutta kosteudenpoistotilassa.

7. OHJELMOITAVA AJASTIN

Ohjelmoitava ajastettu käynnistys/sammutus

AJASTETTU KÄYNNISTYS: Kun ajastettu käynnistys on päällä, laite käynnistyy automaattisesti päälle, kun asetettu aika on kulunut.

1) Aseta haluamasi aika painamalla TIMER-painiketta valmiustilassa. 2) Kun asetettu aika on kulunut, laite käynnistyy automaattisesti. 3) Jos painat ennen ajan loppuun kulumista virtapainiketta, ajastettu aika nollautuu ja laite käynnistyy. 4) Voit asettaa toiminnon ja puhaltimen nopeuden ajastimen asettamisen aikana.

AJASTETTU SAMMUTUS: Kun ajastettu sammutus on käytössä, laite käynnistyy automaattisesti pois päältä, kun asetettu aika on kulunut.

1) Aseta haluamasi aika painamalla TIMER-painiketta käyttötilassa. 2) Kun asetettu aika on kulunut, laite sammuu automaattisesti. 3) Jos painat ennen ajan loppuun kulumista virtapainiketta, ajastettu aika nollautuu ja laite sammuu.

8. LEPOTILAN OHJAUS

1) Kun laite on jäähdytystilassa, voit asettaa lämpötilan painamalla SLEEP-painiketta. Se nousee 1°C tunnin kuluttua ja enintään 2°C kahden tunnin kuluttua. 2) Voit peruuttaa asetuksen painamalla SLEEP-painiketta uudelleen.

9. SWING

Painikkeen painaminen käynnistää siivekkeen kääntymisen ilmanpoistoaukossa ja pysäyttää sen, kun painiketta painetaan uudelleen.

10. HÄLYTYS

Kun vesisäiliö on täynnä, näytössä näkyy virhekoodi E4. Irrota poistoletkun kumitulppa ja tyhjennä vesi, minkä jälkeen voit jatkaa käyttöä. E4-koodi sammuu tyhjennyksen jälkeen, ja voit käynnistää laitteen uudelleen painamalla virtapainiketta.

Kunnossapito

Puhdista laite pehmeällä kostealla liinalla. Älä käytä liuottimia tai voimakkaita puhdistusaineita, sillä ne saattavat vaurioittaa laitteen pintaa. Huolto

Jos ilmastointilaite on huollettava, ota ensin yhteyttä paikalliseen jälleenmyyjään.

Kaikki takuuvaatimukset edellyttävät ostotodistusta.

Säilytysohjeet

Varastointi käyttökauden lopussa

1) Kierrä vedenpoistoaukon suojus irti, irrota tulppa ja anna kondenssiveden tyhjentyä kokonaan. 2) Pidä yksikkö käynnissä puhallustilassa puoli päivää, jolloin laite kuivuu sisältä eikä homehdu säilytyksen aikana. 3) Sammuta laite, irrota pistoke ja kääri virtajohto kiinnikkeen ympärille. Työnnä pistoke yleismalliseen pistokkeen

suojukseen laitteen takapaneelissa.

Asenna tulppa ja vedenpoistoaukon suojus.

4) Irrota lämmön poistoputkikokoonpano, puhdista se ja säilytä asianmukaisesti. 5) Pakkaa ilmastointilaite pehmeään muovipussiin ja säilytä sitä kuivassa paikassa, joka on riittävästi suojattu pölyltä. Säilytä laitetta poissa lasten ulottuvilta. 6) Ota paristot pois kaukosäätimestä ja säilytä sitä asianmukaisesti. Huomaa:

Varmista, että laitteen varastotila on kuiva. Kaikki laitteen lisävarusteet tulee säilyttää samassa paikassa asianmukaisesti suojattuina.

Virtajohdon pidike ja yleismallinen pistokkeen suojus suojaavat virtajohtoa.

Älykäs, ympäristöystävällinen ja energiaa säästävä malli ja haihduttava jäähdytysjärjestelmä.

24 tunnin ajastintoiminto, ainutlaatuinen päälle/pois laittamisesta muistuttava äänimerkki.

Kolmen ja puolen minuutin viive uudelleen käynnistettäessä suojaa kompressoria, myös muita suojaustoimintoja.

ONGELMA SYRATKAISU
Laite ei käynnisty, kun painetaan virtapainiketta	Tädyden vesisällön merkkivalo vilkkuu ja vesisällö on täynnä. Tyhjennä vesisällö.
	Huonelämpötila on korkeampi kuin asetuslämpötila (sähköllammitystila).	Muuta lmpötilaa
	Huonelämpötila on matalampi kuin asetuslämpötila. (vilennystila)	Muuta lmpötilaa
Laite ei vilennä tarpeeksı	Ovet tai ikkunat eivät ole suljettuina. Varmista, etta kaikki ikkunat ja ovet ovat kiinni.
	Huoneessa on lammönlähteitä. Poista lammönlähteet, jos mahdollista
	Poistoilmaputki on irti tai sukossa. Kytke tai puhdista poistuputki.
	Lämpötila-asetus on liian korkea. Muuta lmpötilaa
	Ilmanottoaukkö on sukossa. Puhdista ilmanottoaukkö.
Korkea melutasoso	Alusta ei ole suora tai tarpeeksı tasainen	Aseta laite tasaiselle, suoralle alustalle, jos mahdollista
	Ääni johtuu kylmäaineen virtaamisesta ilmastointilaitteen sisällä Se on normalia.
Jos laitteen kanssa on ongelmia, katso alla oleva vianetsintäaulukko. Jos mlkäään alla olevista ratkalsuiista ei toimi, ola yhteylä jälleenmyylääin ilmastointilaiteen huoltoa varten.

Virhekoodit SYY RATKALSU
E1-koodi	Oikosulku lämpötila-anturissa ja piirilevssä. Ota yhteyttä sähköasentajaan korjausta varten.
E2-koodi Oikosulku lämpötila-anturin kupariputkessa ja piirilevyn kytkennöissä	Ota yhteyttä sähköasentajaan korjausta varten.
E4-koodi	Vesisäiliö on täynnä tai virtapistoke on huonosti kiinni.	Vesi tyhjennetään irrottamalla laitteen pohjassa oleva kumitulppa.Tarkista, onko pistoke kunnolla kiinni.

Takuu

Kuluttajan takuu on kaksi vuotta tuotantovikojen osalta. Huomaathan, että takuu on voimassa kuittia vastaan. Takuu on voimassa vain, jos tuotetta käytetään tässä käyttöohjeessa olevien ohjeiden ja turvallisuusvaroitusten mukaisesti. Takuu ei kata vahinkoja, jotka johtuvat tuotteen virheellisestä käsittelystä.

HUOMAA: Kahden vuoden takuu koskee vain kuluttajia, ei laitteen kaupallista käyttöä.

HUOM!

Rekisteröidy osoitteessa www.warranty-woods.com. ja lue, miten saat laajennetun takuun. Katso lisätietoja osoitteesta www.woods.se.

Suositeltavat käyttöolosuhteet

Paras käyttöympäristön lämpötila jäähdytystä varten on 17-35°C, Sulakkeen tiedot: 5ET tai SMT, 3,15 A, 250 Vac.

TEKNISET TIEDOT	Palermo 18K Palermo 22K
Jäähdytsteho 5,3 KW 6,5 KW
Virrankulutus 2,030 KW 2,500 KW
Ilmavirtaus: 850 m³/h 900 m³/h
Energialuokka A A
Kosteudenpoisto 90 l/vrk 120 l/vrk
Lampötilan asetusalue 17-30 °C 17-30 °C
Käytöllampötila 16-31 °C 16-31 °C
EER 2,6	2,6
Kylmäinekaasu R290/264g	R290/369g
Melutasodesibeleinä	65dB	65dB
Paino	51 kg/57 kg	52 kg/58 kg
Mitat mm, L x S x K	540x695x1140	540x695x1140

*Oikeus teknisiin muutoksiin ja parannuksiin pidätetään. Kaikki arvot ovat likimääräisiä ja voivat vaihdella ulkoisten olosuhteiden, kuten lämpötilan, ilmanvaihdon ja kosteuden mukaisesti.

Käytettyjä paristoja ei saa hävittää kotitalousjätteiden mukana, sillä ne saattavat sisältää myrkyllisiä elementtejä ja raskasmetalleja, jotka voivat olla haitallisia ympäristölle ja ihmisten terveydelle. Palauta tyhjät paristot asianmukaiseen kierrätyslaitokseen.

*Merkinnän mukaisesti tuotetta ei saa hävittää talousjätteen mukana EU:n alueella. Kierrä tuote vastuullisesti ja edistä materiaalien kestävää käyttöä. Samalla ehkäiset valvomattoman jätteiden hävittämisen aiheuttamia riskejä ympäristölle ja ihmisten terveydelle. Jos haluat palauttaa laitteen, käytä palautus- ja keräysjärjestelmiä tai ota yhteyttä siihen jälleenmyyjään, jolta tuote on ostettu. He voivat kierrättää tuotteen ympäristöystävällisesti.

WOOD'S - SVARIAM IR SVEIKAM ORUI PATALPOSE

*Käytettyjä paristoja ei saa hävittää kotitalousjätteiden mukana, sillä ne saattavat sisältää myrkyllisiä elementtejä ja raskasmetalleja, jotka voivat olla haitallisia ympäristölle ja ihmisten terveydelle. Palauta tyhjät paristot asianmukaiseen kierrätyslaitokseen.

Lasten ja haavoittuvien henkilöiden turvallisuus

VAROITUS

Ennen tämän osion toimintojen aloittamista:

Paina tätä painiketta valitaksesi lämmityksen, ilmankostuttimen tai tuulettimen.

1
