KÄYTTÖOHJE MDK26 Wood's

Tulenarkaa materiaalia. Laite sisältää R290-propaania, joka on helposti syttyvä kylmäaine. R290-kylmäainekaasu on Euroopan ympäristödirektiivien mukaista. Laite sisältää noin 70g/ 75g R290-kylmäainekaasua. Ei saa puhkaista tai polttaa. Huolto ja korjaukset, jotka edellyttävät muun pätevän henkilöstön apua, on suoritettava herkästi syttyvien kylmäaineiden käytön asiantuntijoiden valvonnassa.

Katso käyttäjän käsikirja.

Lue tekninen käsikirja

Lue käyttäjän käsikirja.

TURVALLISUUSTIEDOT

Lue mukana toimitetut ohjeet huolellisesti ennen laitteen asentamista ja käyttöä. Valmistaja ei ole vastuussa, jos virheellinen asennus ja käyttö aiheuttavat vammoja ja vahinkoja. Säilytä ohjeet aina laitteen kanssa myöhempää käyttöä varten.

Lasten ja toimintakyvyltään heikkojen ihmisten turvallisuus

VAARA

Vamman tai pysyvän vamman riski. Vähintään 8-vuotiaat lapset sekä henkilöt, joilla on heikentynyt

fyysinen, psyykkinen tai henkinen toimintakyky tai vähän kokemusta tai osaamista, voivat käyttää laitetta, jos heille on annettu ohjeet laitteen turvallisesta käytöstä ja he ymmärtävät käytön riskit.

Älä anna lasten leikkiä laitteella.

Alle 3-vuotiaat lapset on pidettävä loitolla laitteesta, ellei heitä valvota jatkuvasti. Säilytä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Lapset eivät saa puhdistaa laitetta tai tehdä ylläpitotoimia ilman valvontaa.

Yleinen turvallisuus

Laite on tarkoitettu käytettäväksi kotitalouksissa ja vastaavissa käyttökohteissa, kuten kellareissa, myymälöiden henkilökunnan keittiötiloissa, toimistoissa ja muissa työympäristöissä. Arvokilpi sijaitsee kosteudenpoistajan vesisäiliön takana. Älä peitä tuuletusaukkoja.

Älä nopeuta sulatusprosessia käyttämällä mekaanisia laitteita tai muita keinoja, paitsi valmistajan suosittelemia. Laitetta ei saa säilyttää huoneessa, jossa on jatkuvasti toimivia sytytyslähteitä, esim. avotuli tai käynnissä oleva kaasulaite tai sähkölämmitin. Ei saa puhkaista tai polttaa. Huomaa, että kylmääineissa ei välttämättä ole tuoksua. Älä puhdista laitetta vesisuihkulla tai -höyryllä. Puhdista laite kostealla pehmeällä liinalla. Käytä vain neutraaleja pesuaineita. Älä käytä hankaavia tuotteita, hankaavia puhdistus tyynyjä, liuottimia tai metalliesineitä.

Jos virtajohto vahingoittuu, valmistajan, sen valtuuttaman huollon tai vastaavan pätevän henkilön on vaihdettava johto vaaran välttämiseksi.

TURVALLISUUSOHJEET

Asennus VAARA

Laitteen saa asentaa vain pätevä henkilö. Poista kaikki pakkausmateriaalit. Älä asenna tai käytä vahingoittunutta laitetta. Laiteen asennus-, käyttö- ja varastointitilan pinta-alan on oltava suurempi kuin 4 m². Noudata laitteen mukana toimitettuja asennusohjeita. Ole varovainen, kun siirrät laitetta koska se on raskas. Käytä aina suojakäsineitä.

Varmista, että ilma voi vaihtua laitteen ympärillä. Odota vähintään 4 tuntia, ennen kuin kytket laitteen virtalähteeseen. Odotusaikana öljy virtaa takaisin kompressoriin. Älä asenna laitetta lämpöpattereiden tai muiden lämmönlähteiden lähelle. Älä asenna laitetta suoraan auringonvaloon. Laite on tarkoitettu vain sisäkäyttöön. Varmista, että laite on sijoitettu vakaalle ja tasaiselle pinnalle. Jos pinta ei ole vakaa, laite saattaa olla epävakaa, mikä aiheuttaa liiallista tärinää ja vesivuotoja.

Sähköliitäntä

VAARA

Tulipalon ja sähköiskun vaara.

Laite on kytkettävä maadoitettuun pistorasiaan.

Varmista, että virtalähde vastaa arvokilven sähkötietoja. Jos ei, ota yhteyttä sähköasentajaan.

Käytä aina oikein asennettua iskunkestävää pistorasiaa.

Älä käytä monen pistorasian jakajia tai jatkojohtoja.

Varmista, ettei mikään aiheuta vaurioita sähkökomponenteille (esim. verkkovirtapistoke, verkkovirtajohto).

Ota yhteyttä valtuutettuun huoltoon tai sähköasentajaan, jos sähkökomponentteihin on tarpeen tehdä muutoksia.

Virtajohdon tulee olla alempana kuin pistoke.

Kytke verkkovirtapistoke pistorasiaan vasta asennuksen jälkeen.

Varmista, että pistokkeelle on vapaa pääsy asennuksen jälkeen. Älä irrota virtajohtoa johdosta vetämällä. Vedä aina pistokkeesta.

Käyttö

VAARA

Vamman, palovamman, sähköiskun ja tulipalon vaara.

Älä muuta laitteen teknisiä määrityksiä.

Varo vahingoittamasta kylmäainepiiriä. Se sisältää propaania (R290), luonnollista kylmäainetta, jonka ympäristövaikutukset ovat vähäiset. Kaasu on helposti syttyvää.

Jos kylmäainepiiri vahingoittuu, varmista, että tilassa ei ole avotulta tai sytytyslähteitä.

Tuuleta tila.

Älä laita tulenarkoja tuotteita tai helposti syttyvällä tuotteella kostutettuja esineitä laitteen lähelle tai päälle.

Hävittäminen

VAARA

Vamman vaara.

Irrota laite verkkovirrasta.

Katkaise virtajohto ja hävitä se.

Laitteen kylmäainepiiri ei vahingoita otsonikerrosta.

Kysy kunnan viranomaisilta ohjeet laitteen asianmukaisesta hävittämisestä.

Älä vahingoita lämmönvaihtimen lähellä olevaa jäähdytysyksikön osaa. Pidä laite aina puhtaana.

Älä peitä laitetta.

TEKNISET TIEDOT

	MDK21 MDK26
Toiminta-alue enintään 70 m	^2	120 m^2
Ilman läpivirtaus, vaihe 1 132 m3/h 134 m3/h
Ilman läpivirtaus, vaihe 2 170 m3/h 174 m3/h
Kuivauskapasiteetti 30 °C ja 80 % r.h. 20l / 24 h	25 l / 24 h
Teho 30 °C ja 80 % r.h. 275 W 320 W
Säiliön tilavuus 4 litraa 4 litraa
Kylmäaine R290 (70 g) R290 (75g)
Jännite 230 V 230 V
Taajuus	50 Hz	50 Hz
Virta	1,25 A 1,20 A
IP-koodi	IPX1	IPX1
Mitat mm, P x S x K	346x242x596	346x242x596

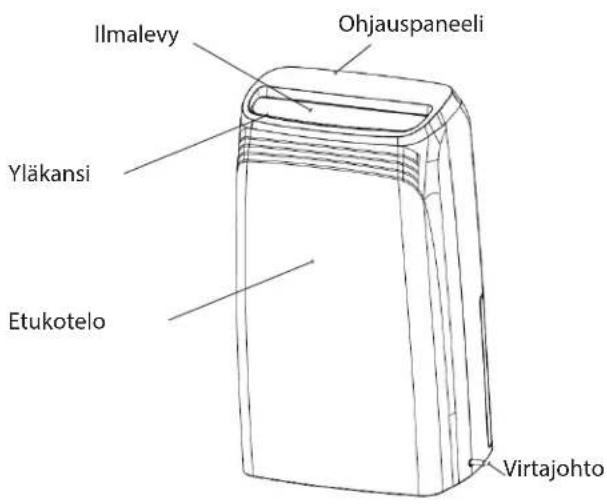

Ilmalevy Ohjauspaneeli Yläkansi Etukotelo Virtajohto

*Oikeus teknisiin muutoksia ja parannuksiin pidätetään. Kaikki arvot ovat likimääräisiä ja voivat vaihdella ulkoisten olosuhteiden, kuten lämpötilan, ilmanvaihdon ja kosteuden mukaisesti.

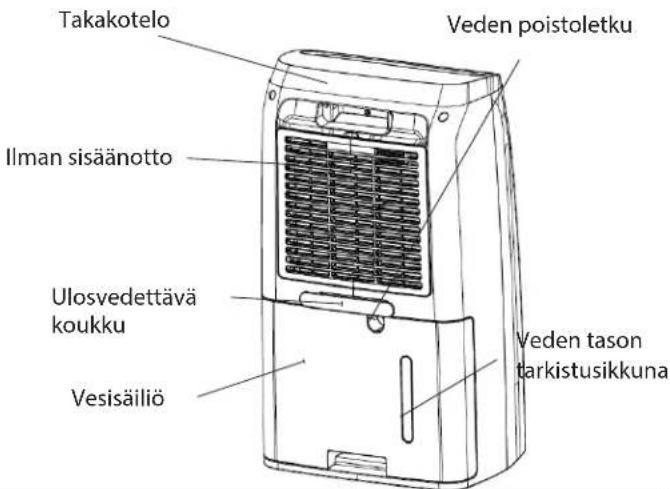

Takakotelo Veden poistoletku Ilman sisäänotto Ulosvedettävä koukku Vesisäiliö Veden tason tarkistusikkuna

ONGELMA	SYY	RATKAISU
Kosteudenpoistaja ei käynnisty	Virta ei ole kytketynä	- Tarkista, että kosteudenpoistaja on kytketty virtalähteeseen ja että sulake ei ole palanut.- Tarkista, että vesisäliö on tyhjä ja oikein asetettu kosteudenpoistajaan.
El kuivaa	- Vesisäliö on täynnä.- Vesisäliötä ei ole vaihdettu oikein.- Ilmansuodatin on tukossa.Lämpötila tai suhteellinen kosteus huoneessa, jossa laitetta käytetään, on liian matala.	- Poista vesi säiliöstä.- Aseta vesisäliö oikeaan asentoon.- Puhdista ilmansuodatin- Tarkista, että ilma pääsee virtaamaan vapaasti kosteudenpoistajan läpi. Eturitilän ja ilmansuodattimen pitää olla puhdas ja laitteen tulee olla 20–30 cm seinästä.- Tarkista, että jäähdytysputkiin ei ole muodostunut paksua jääkerrosta.
Kosteudenpoistaja toimii, mutta ei poista riittävästi kosteutta.	- Tila on liian suuri.- Liian monta kosteuden lähdetä.- Ilmanvaihto on liian voimakas.	- Suosittelemme, kapasiteetiltaan tehokkaamman kosteudenpoistajan käyttämistä.- Suosittelemme, kapasiteetiltaan tehokkaamman kosteudenpoistajan käyttämistä.- Vähennä ilmanvaihtoa (esim. sulje ikkunat ja ovet.)

Jos edellä esitetyt toimet eivät auta, pyydä lähintä jälleenmyyjää tarkistamaan ja mahdollisesti huoltamaan kosteudenpoistaja

WOOD'S, MAAILMAN JOHTAVA KOSTEUDENPOISTAJIEN VALMISTAJA

Wood'sin kosteudenpoistotuotteet on tunnettu markkinajohtajina jo vuosien ajan. Nämä kosteudenpoistajat sopivat käytettäviksi haastavimmissakin ilmastoissa, koska niiden kosteudenpoistokyky on hyvä jopa alhaisissa lämpötiloissa ja kosteustasoissa. Niitä käytetään hyvin tuloksin kosteissa tiloissa, kuten kellareissa, autotalleissa tai kesämökeissä. Ne sopivat myös erinomaisesti vaatteiden, ullakoiden, uima-allastilojen ja pyykinpesutilojen kuivatukseen, sillä ne ovat tehokkaita ja kuluttavat vain vähän energiaa. Ei kuluta vaatteita.

Koneen poistaman kosteuden määrä riippuu lämpötilasta, kosteustasosta ja koneen sijainnista. Myös ulkoiset sääolosuhteet saattavat vaikuttaa kosteudenpoistajan toimintaan. Kylmällä sällä absoluuttinen kosteus vähenee ja kosteudenpoistajan ilmasta poistaman kosteuden määrä vähenee vastaavasti. (Suhteellinen kosteus saattaa silti olla korkealla tasolla.) Kosteudenpoistaja sopii käytettäväksi lämpötila-alueella +5 °C ... +35 °C.

Wood'sin kosteudenpoistajia voidaan käyttää turvallisesti ja jatkuvasti useiden vuosien ajan.

LIIALLINEN ILMAN KOSTEUS MUODOSTAA VAARAN

Tiivistymistä tapahtuu, kun ilmassa oleva vesihöyry joutuu kosketuksiin kylmän pinnan, kuten kylmän ikkunan tai seinän, kanssa. Kun vesihöyry jäähtyy, tapahtuu tiivistyminen ja muodostuu vesipisaroita. Kun ilmankosteus on korkea, ilmasta voi tulla ummehtunutta ja voi muodostua hometta, mikä aiheuttaa vahinkoa talolle ja kalusteille. Tällainen ympäristö voi jopa sairastuttaa asukkaita. Lisäksi punkit ja hämähäkit viihtyvät kosteassa ympäristössä. Tehokas kosteudenpoistaja pitää kosteustason hyvällä ja terveellisellä tasolla. Paras hyöty saadaan, kun kuivattavan tilan ovet ja ikkunat pidetään kiinni. Poistaa hajuja, kuivattaa puuta ja poistaa kosteutta urheilu- ja ulkoiluvarusteista. Kosteudenpoistajaa voidaan käyttää kellareissa, pesuhuoneissa, autotalleissa, ryömintätiloissa, matkailuvaunuissa, kesämökeissä ja veneissä. Jos kosteudenpoistajaa pidetään viileämmässä tilassa, kannattaa lukea vinkit käyttöohjeen lopussa.

KOSTEUDENPOISTAJAN SIJOITTAMINEN

Wood'sin kosteudenpoistajaa on helppo siirtää. Tarvitset vain 220/240V:n virtalähteet. Muista kuitenkin seuraavat seikat:

• Kosteudenpoistajaa ei saa sijoittaa lämpöpatterin tai muun lämmönlähteen lähelle tai altistaa suoralle auringonvalolle, koska se vähentää suorituskykyä.
• On hyödyllistä pitää lämpötila yli +5 °C:ssa lämpöpatterilla tai lämpöpuhaltimella.
• Kosteudenpoistajan on oltava vähintään 20–30 cm:n päässä seinästä tai muusta esteestä mahdollisimman hyvän ilmavirtauksen saamiseksi.
• Ihanteellinen paikka on keskellä huonetta/alueetta.

HUOMAA: Jos kosteudenpoistaja sijoitetaan suihku- tai kylpytilaan, se on kiinnitettävä paikalleen. Ennen käyttöä on tarkistettava paikalliset kosteiden tilojen sähkömääräykset ja noudatettava niitä.

KOSTEUDENPOISTAJAN KÄYTTÖ

Jos kosteudenpoistajaa kuljetetaan vaakasuorassa, öljy voi valua pois kompressorista suljettuun putkistoon. Tässä tapauksessa kosteudenpoistajan on annettava seistä pystyssä muutaman tunnin ennen käyttöä. On erittäin tärkeää, että öljy valuu takaisin kompressoriin, muuten laitteeseen voi tulla vakava vika.

1. Tarkasta, että vesisäiliö on oikein paikallaan.
2. Liitä kosteudenpoistaja maadoitettuun virtalähteeseen.
3. Valitse tuulettimen nopeus.
4. Aseta haluttu kosteustaso kosteussäätimellä. Katso kosteuden

säätöä koskeva kappale.

HUOMAA: Kun kosteudenpoistaja laitetaan pois päältä, se voidaan käynnistää uudelleen viisi minuutin kuluttua. Tänä aikana sisäänrakennetut automaattiset toiminnot deaktivoituvat.

SÄILIÖ TÄYNNÄ

Kun uimuri saavuttaa tietyn korkeuden, kosteudenpoistaja reagoi siihen ja sammuu automaattisesti, jotta säiliö ei tulvi yli.

Kun vesisäiliö on tyhjennetty ja haluat asettaa sen takaisin kosteudenpoistajaan, toimi seuraavasti:

- Työnnä vesisäiliötä laitteen sisään, kunnes se on paikallaan.

KOSTEUDEN SÄÄTÖ

Wood'sin kosteudenpoistajassa on sisäänrakennettu kosteudensäädin, joka asetetaan halutulle kosteustasolle. Säädin rekisteröi nykyisen kosteustason ja varmistaa, että ilmankuivaaja kytkeytyy päälle ja pois päältä automaattisesti.

HUOMAA: Ympäristön suhteellinen steus on yksinkertaisinta mitata pod'sin kosteusmittarilla, ja sopivin e on 50–60 %.

AUTOMAATTINEN SAMMUTUS

Kun vesisäiliö on täynnä, kosteudenpoistaja sammuu automaattisesti. Kosteudenpoistajan etuosassa oleva merkkivalo vaihtuu punaiseksi osoittamaan, että vesisäiliö on tyhjennettävä.

1. Irrota kosteudenpoistaja virtalähteestä.
2. Tyhjennä vesisäiliö.
3. Laita tyhjä vesisäiliö takaisin.
4. Liitä kosteudenpoistaja virtalähteeseen.

ILMANSUODATIN

Kosteudenpoistajan takaosassa oleva ilmansuodatin varmistaa, että jäähdytysputkiin ei kerry pölyä. Suodatin on tärkeää pitää puhtaana, jotta ilma pääsee virtaamaan vapaasti kosteudenpoistajan läpi. Suodatin on siksi vaihdettava tarvittaessa.

AUTOMAATTINEN SULATUS

Wood'sin kosteudenpoistajissa on säätölaite, joka varmistaa, että jäähdytysputket sulatetaan automaattisesti tarvittaessa. Säätölaite sammuttaa kompressorin, jolloin putkiston jäähdytys pysähtyy. Tuuletin ottaa edelleen huoneenlämpöistä ilmaa kosteudenpoistajaan, jolloin jää sulaa ja vesi valuu säiliöön. Sulatusjärjestelmän ansiosta kosteudenpoistaja toimii jopa niin viileässä kuin +5 °C.

TUULETIN

Puhallin varmistaa, että ilma virtaa kosteudenpoistajan läpi. Kosteaa ilmaa imetään sisään laitteen takaosasta, josta se kulkee jäähdytysputkiston ja haihduttimen kautta ulos kuivana ja lämpimänä kosteudenpoistajan yläosasta. Wood'sin kosteudenpoistajissa on kaksi tuulettimen nopeutta.

• Asento II – voimakas ilmavirta ja maksimaalinen ilmankuivaus.
• Asento I – vaimeampi ilmavirta, jolloin laite on hiljaisempi ja ilmankuivaus ei ole korkein mahdollinen.

PUHDISTUS JA KUNNOSSAPITO

Wood'sin kosteudenpoistajien paras kosteudenpoistokapasiteetti edellyttää, että suodatinta puhdistetaan.

-- Jäähdytysputket on paras puhdistaa liinalla ja lämpimällä vedellä varovaisuutta noudattaen
- Puhaltimen moottori on pysyvästi voideltu eikä vaadi ylläpitoa.

HUOMAA: Irrota johto aina ennen uhdistusta.

VINKKEJÄ:

• Joskus saattaa olla hyödyllistä käyttää pakkassuojaa tai lämpõtuuletinta varmistamaan, että lämpötila ei putoa alle +5 °C:n.
• Paras kuivaustehon saavutetaan, kun ilman tulo tilaan ulkopuolelta ja vierekkäisistä huoneista on minimoitu – sulje ovet ja tuuletusluukut.
• Aseta laite keskelle huonetta
• Lämpötilan nostaminen nopeuttaa kuivumista
  (lämmin ilma kuljettaa enemmän vettä.)
• Käytä pakkassuojaa, jos lämpötila alittaa +5 °C
• Kosteudenpoisto on tehokkaampaa syksyllä/kesällä, koska ulkoilma on lämmin ja kostea. (Absoluuttinen kosteus on normaalisti suurempi.)

KUN KOSTEUDENPOISTAJA VAATII HUOLTOA

Jos kosteudenpoistaja on huollettava,

ota ensin yhteyttä jälleenmyyjään. Kaikki takuuvaatimukset edellyttävät ostotodistusta.

TAKUU

Kahden (2) vuoden valmistusvirheitä koskeva takuu. Huomaa, että takuu edellyttää kuittien säilyttämistä.

HUOMI: Hanki 3 vuoden takuu! Rekisteröidy osoitteessa warranty-woods.com. Katso lisätietoja osoitteesta woods.se.

Suositeltavat käyttöolosuhteet

Lämpötila MDK +5 °C +35 °C Suhteellinen kosteus: 30–90 % Suositeltava kosteustaso: noin 50 % RH

TÄRKEÄÄ! - Wood'sin kosteudenpoistajat on kytkettävä maadoitettuun virtalähteeseen. Virtalähteen on oltava 220V-240V 50Hz

1 On/Off: Virta päälle/pois
2 Nopeus: Aseta painikkeesta ilman nopeus.
3 Vaatteiden kuivatus: Aseta painikkeesta vaatteiden kuivatustila.
4. Kosteusasetus: Aseta painikkeesta kosteusalue.
5 Ajastin: ajastimen asetus, ajastimen sammutus
6 Heiluri :Heiluritoiminnon asettaminen päälle/pois.
7 Yötila, lapsilukko: Painike asettaa laitteen yötilaan. Jos painat 3 sekunnin ajan, ohjauspaneelin painikkeet lukittuvat/vapautuvat.

PAINIKKEIDEN KÄYTTÖ

1. Kun käyttäjä liittää laitteen pistorasiaan, laite on valmiustilassa. Päälle: Kytke On/Off-painike päälle, kaikkiin painikkeisiin syttyy valo. Ilmalevy aukeaa. Pois: Kytke laite pois päältä painamalla uudestaan ON/OFF- painiketta.
   2 Nopeus Painamalla painiketta valitset tuulettimen nopeudeksi High (nopea) tai Low (hidas).
   3 Vaatteiden kuivatus Laite toimii suurimmalla nopeudella, jotta vaatteet kuivuisivat nopeammin. Kosteusasetus ei ole käytettävissä tässä tilassa. Huomautus: Kun laite havaitsee ≤40% RH: n, laite pysäyttää kompressorin automaattisesti, mutta puhallin toimii suurimmalla nopeudella. Kun laite havaitsee ≥45% RH,

kompressori palaa toimintaan

4 Kosteusasetus Koneen kosteusasetukset ovat: 50% -55% -60% -65% -70% -Co-40% -45%, VAIN kosteudenpoistotilassa voi säätää kosteutta. Huomautus: Kun kosteus saavuttaa tavoiteasetuksen, sekä kompressori että puhallin lakkaavat toimimasta tunnin ajan. Tunnin kuluttua puhallin toimii 3 minuuttia ilmankiertoa varten. Jos ympäristön kosteus on suurempi kuin tavoiteasetus, yksikkö alkaa kuivua. Jos ympäristön kosteus on pienempi kuin tavoiteasetus, kompressori ja tuuletin pysäyttävät toisen tunnin.

5 Ajastin Kun laite on päällä, aseta toiminta-ajaksi 1h/2h/4h/8h, ajastinsymboli näkyy LCD-näytöllä.

6 Heiluri :Heiluritoiminnon asettaminen päälle/pois.

7 Yötila (lapsilukko) Painike asettaa laitteen yötilaan. Jos painat 3 sekunnin ajan, ohjauspaneelin painikkeet lukittuvat/vapautuvat.

VESISÄILIÖ TÄYNNÄ

Kun säiliö on täynnä, laite sammu automaattisesti ja merkkiääni hälyttää 10 kertaa. Samalla syttyy "vesisäiliö täynnä" -merkkivalo.

Huomautus: Kompressori käynnistyy 5 minuutin kuluttua. (Katso kompressorin suojaustoiminto)

AUTOMAATTINEN SULATUS

Kun konetta käytetään matalissa lämpötiloissa, haihdutin voi jäätyä. Jäähdytysjärjestelmän suojaamiseksi laitteessa on automaattinen sulatustoiminto.

KOMPRESSORIN SUOJAUSTOIMINTO

Laite on varustettu kompressorin suojaustoiminnolla, toisin sanoen kompressorilla on viisi minuuttia aikaa käynnistyksen aloittamisen ja sammuttamisen välillä.

KOMPRESSORIN SUOJATOIMINTO

Laite on varustettu kompressorin suojatoiminnolla, eli kompressori käynnistyy vasta 5 minuutin kuluttua (SAMMUTAMisen ja uudelleen käynnistämisen jälkeen.)

MUISTA TOIMINTO

Yksikkö tallentaa edellisen asetuksen, kun virtajohto on kytketty. Laite toimii oletusasetuksena, kun laite on sammutettu ja pistoke on irrotettu.

AUTOMAATTINEN

UUDELLEENKÄYNNISTYS VIRRAN KATKEAMISEN JÄLKEEN

Laite kytkeytyy automaattisesti päälle ja toimii viimeisimmässä asetuksessa virran palautuksen jälkeen

VEDEN POISTOLETKU

Laitteen mukana on 15 mm:n poistoletku. Liitä poistoletku poistoaukkoon ja vie letkun pää soveltuvaan paikkaan. Vesisäiliöön ei kerry vettä. Kone voi toimia jatkuvasti eikä toiminta keskeydy vesisäiliön täyttymisen takia. Jatkuvassa tyhjennyksessä letkun on oltava alaspäin. Letku ei saa olla mutkalla tai kääntyä ylöspäin missään kohdassa, muuten vesi ei poistu sujuvasti.
