KÄYTTÖOHJE ADE 604 B Arçelik

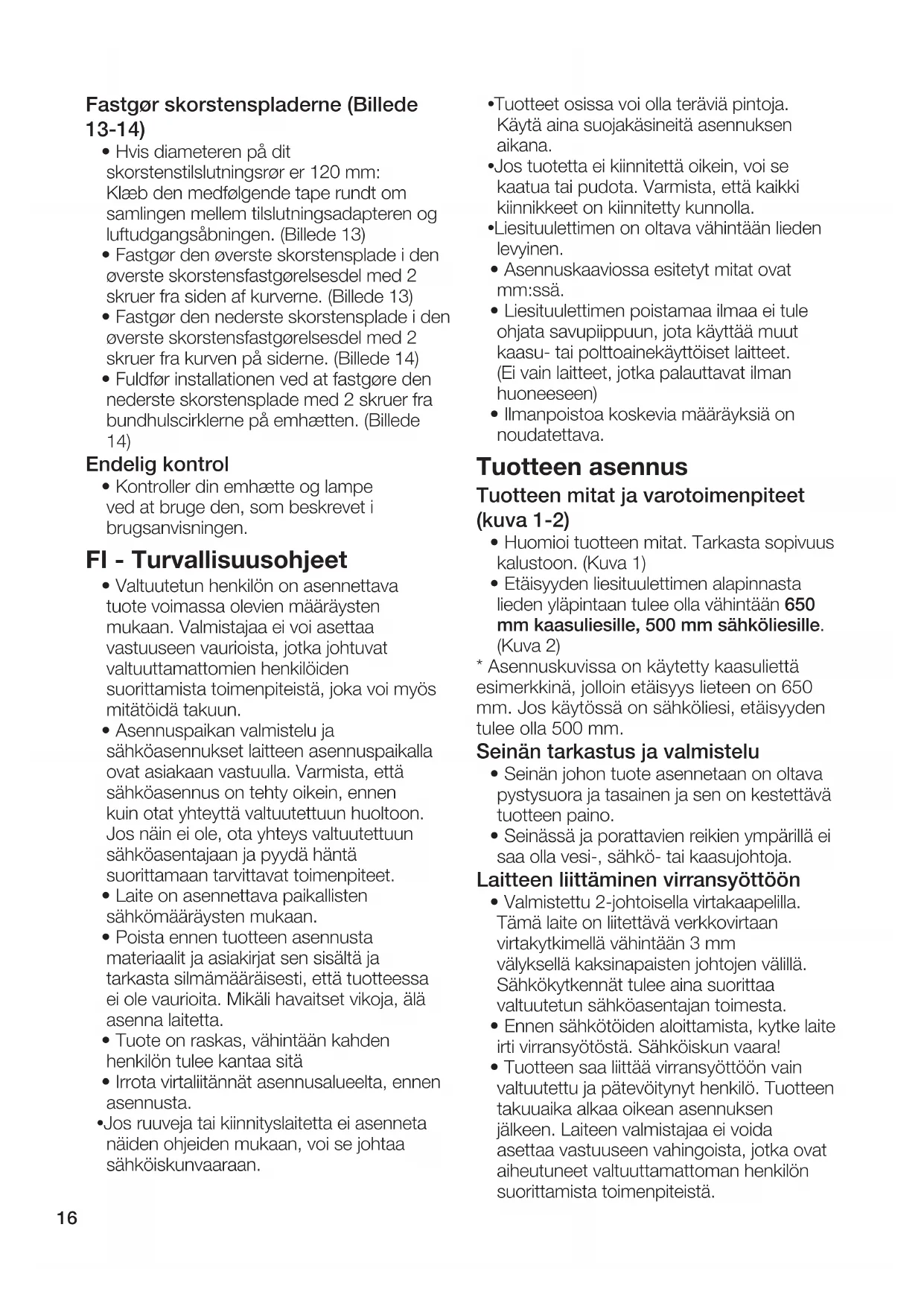

FI - Turvallisuusohjeet

• Valtuutetun henkilön on asennettava tuote voimassa olevien maäräysten mukaan. Valmistajaa ei voi asettaa vastuuseen vauroista, jotka johtuvat valtuuttamattomien henkilöiden suorittamista toimenpiteista, joka voi myös mitätöidä takuu.
• Asennuspaikan valmistelu ja sähköasennukset laitteen asennuspaikalla ovat asiakaan vastuulla. Varmista,itta sähköasennus on tehty oikein, ennen kuin otat yhteyttä valtuutettuun huoltoon. Jos nain ei ole, ota yhteys valtuutettuun sähköasentajaan ja pyydä hantä suorittamaan tarvittavat toimenpiteet.
• Laite on asennettava paikallisten sahkömaäräysten mukaan.
• Poista ennen tuotteen asennusta materiaalit ja asiakirjat sen sisälta ja tarkasta silmämäräisesti, etta tuotteessa ei ole vaurioita. Mikäli havaitset vikoja, alä asenna laitetta.
• Tuote on raskas, vähintään kahden henkilön tulee kantaa sitä
• Irrota virtaliitännät asennusalueelta, ennen asennusta.

• Jos ruuveja tai kiinnityslaitetta ei asenneta näiden ohjeiden mukaan, voi se johtaa sahköiskunvaaraan.

• Tuotteet osissa voi olla teräviä pintoja.
  Käytä aina suojakäsineitä asennuksen aikana.

• Jos tuotetta ei kiinnitetta oikein, voi se kaatua tai pudota. Varmista, etta kaikki kiinnikkeet on kiinnitetty kunnolla.
• Liesituulettimen on oltava vahintaan lieden levyinen.
• Asennuskaaviossa esitetyt mitat ovata mm:ssä.
• Liesituulettimen poistamaa ilmaa ei tule ohjata savupiippuun, jota kayttäa mutut kaasu-tai polittoainekaytöiset laitteet. (Ei vain laitteet, jotka palauttavat ilman huoneeseen)
• Ilmanpoistoa koskevia märäryksiä on noudatettava.

Tuotteen asennus

Tuotteen mitat ja varotoimenpiteet (kuva 1-2)

• Huomioi tuotteen mitat. Tarkasta sopivuus kalustoon. (Kuva 1)

• Etaisyyden liesituulettimen alapinnasta lieden ylapintaan tulee olla vahintaan 650 mm kaasuliesille, 500 mm sahkoliesille. (Kuva 2)

• Asennuskuvissa on käytetty kaasuliettä esimerkkinä, jolloin etäisyys lieteen on 650 mm. Jos käytössä on sahköliesi, etäisyydentulee olla 500 mm.

Seinän tarkastus ja valmistelu

• Sein'an johon tuote asennetaan on oltava pystysuora ja tasainen ja sen on kestettävä tuotteen paino.
• Seinässä ja porattavien reikien ympärillä ei saa olla vesi-, sähkö- tai kaasujohtoja.

Laitteen liittäminen virransyöttöön

• Valmistettu 2-johtoisella virtakaapelilla.
  Tämä laite on liitettävä verkkovirtaan virtakytkimellä vähintään 3 mm
  välyksellä kaksinapaisten johtoen valillä
  Sahkökytkennät tulee aina suorittaa
  valtuutetun sahköasentajan toimesta.
• Ennen sahkötöiden aloittamista, kytke laite irti virransyötosta. Sahköiskun vaara!

• Tuotteen saa liittäa virransyöttöön vain valtuutettu ja patevöitynyt henkilö. Tuotteen takuuaika alkaa oikean asennuksen jälkeen. Laiteen valmistajaa ei voida asettaa vastuuseen vahingoista, jotka ovat aiheutuneet valtuuttamattoman henkilön suorittamista toimenpiteistä.

• Asenna laite niin, etta virtaliitantaaan (pistoke, pistorasia) on helppo paasy asennuksen jälkeen.

• Jos tuote on varustetu pistokkeella, äå katkaise pistoketta liittäaksesi verkkovirtaan asennuksen aikana. Tämätä mitatöi takuun ja voi olla vaarallista käytäjille.

Asennusmitat ja -tiedot (kuva 3-4)

• Mitat joilla tuote voidaan asentaa kaksoissavupiippuun on esitetty kuvassa 3b.
• Jos se asennetaan kaksoissavupiipulla, tulee etaisyyden lieden ylacosasta kalusteeseen olla valillä 910-1138 mm. (kuva 4b)
• Jos se asennetaan yhdellä savupiipulla, tulee etäisyyden lieden ylaosasta kalusteeseen olla 748 mm. (kuva 3a-4a) Käytä asennuksessa yhdellä savupiipulla ylempaän savupiippuin tuuletusaukolla.

Tuotteen kiinnitsosien asennus (kuva 5-6-7)

Tuote on kuvattu kaksoissavupiipun levyasennuksella.

• Keskitä liesi ja piirrä pystyakselin viiva seinaan.
• Piirra vaakaviiva 650 mm etäisydelle lieden ylaosasta. (Kuva 5)
• Keskitä tuotteen mukana toimitetu malli piirrettyyn viitepisteeseen, kiinnitä se seinään ja merkitse reiät malissa kynälla. (Kuva 6)
• Merkitse reiāt savupilipun kiinnitsosille kuvan 6 mittojen mukaan kalusteen ylaosasta tai katosta.
• Kiinntä liesituulettimen kiinnitysosa ja savupiipun kiinnitysosat seinään kuvassa 7 esitetylla tavalla.

Liesituulettimen ripustus, kohdistus ja kiinnitys (kuva 8-9-10-11)

• Ripusta liesituuletin sen kiinnitsysoaan, joka on kiinnitety seinaa. (Kuva 8)
  Kohdista liesi keskelle tyontamalla liesituuletinta vasemmalle tai oikealle kiinnitysosilla. (Kuva 9)
• Avaa liesituulettimen lasikansi ja poista alumiinisuodatin, kuten esitetty kuvassa 10.
• Kiinnitta liesituuletin sen kiinnityssosiin, kuten esitetty kuvassa 11 lasikansi auki.
• Sulje lasikansi asentamalla alumiinisuodattimen paikalleen.

Savupipun poistoputken asennus (kuva 12)

• Aseta kansi joka estaa känteisen ilmavirtauksen savupiipun poistoon, kuten esitetty kuvassa 12.
• Jos savupiipun liitantaputken halkaisija on 150 mm, aseta se kanteen
• Jos savupiipun liitäntäputken halkaisija on 120 mm, aseta se kun liitäntäsovitin on asennettu kanteen.
• Erista liitantapisteet kunnolla.

Savupiipun levyjen kiinnitys (kuva 13-14)

• Jos savupiipun liitäntäputken halkaisija on 120 mm, liita mukana toimitetty teppi liitäntäsovittimen ja ilmanpoistoaukon liitannyn ympärille. (Kuva 13)
  Kiinnitā savupiipun ylälevy sen kiinnityssoin 2 ruuvilla kaarreosien laidoitla. (Kuva 13)
• Kiinnitä savupiipun alalevy sen kiinnitsosiiin 2 ruuvilla kaarreosien laidoitla. (Kuva 14)
• Paatä asennus kiinnittamällä savupipun alalevy 2 ruuvilla liesituulettimen pohjan reikiin. (Kuva 14)

Lopullinen tarkistus

• Tarkasta liesituuletin ja valo käyttoohjeessa kuvatulla tavalla.

NO - Sikkerhetsinstruktjon

• Produktet på installereres av en kvalifisert person i samsvar med gjeldende forskritter. Produsenten skal ikke holdes ansvarlig for skader som oppstår fra prosedyrer som utføres av uautoriserte.personer, som øgsåkan uygldiggjare garantien.
• Klargjöring av plassering og elektrisk installasjon for produktet er kundens ansvar. För du ringer det autoriserte serviceverkstedet, på du kontrollere at den elektriske installasjonen er egnet. Hvis ikke, ring en kvalifisert elektriker forå gjore de nødvendige ordningene.
• Produktet må installereres i samsvar med alle lokale elektriske forskritter.
  För du installerer produit, mä du fjerne alle materialene og dokumentene det inneholder og kontrollere visuelt om produit har noen feil. Hvis det er tilfelle skal du ikke instalere den.
• Produktet er tungt, baerproduktet med minst to personer
• Koble fra elektriske tilkoblinger i området som skal installereres før installationsjonen.
