Tuotetyyppi	Korkeapainepesuri
Merkki	Kärcher
Malli	HD 615 M Cage
Käyttöpaine	15 MPa (150 bar)
Vesivirta	9,3 l/min
Liitäntäteho	3,1 kW
Verkkojännite	230 V / 50 Hz
Suojausluokka	IPX5
Käyttöpaino	33 kg
Mitat (P × L × K)	460 × 420 × 970 mm
Syöttöveden maksimilämpötila	60 °C
Syöttöveden maksimipaine	1 MPa
Öljymäärä	0,25 L (tyyppi 15W40)
Liitäntäjärjestelmä	EASY!Lock
Korkeapainepistooli	EASY!Force turvalukolla
Automaattinen pysäytystoiminto	painekytkin (moottori pysähtyy, kun pistooli suljetaan)
Äänenpainetaso	74 dB(A)
Käsiin kohdistuva tärinä	2,4 m/s² (epävarmuus K = 0,7 m/s²)
Käyttötarkoitus	Koneiden, ajoneuvojen, muurausten, työkalujen puhdistus
Mukana tulevat varusteet	Korkeapainelanssi, 15 m letku, suutin

Usein kysytyt kysymykset - HD 615 M Cage Kärcher

Millaista öljyä Kärcher HD 615 M Cage -korkeapainepesuriin tulee käyttää?

Käytä moottoriöljyä 15W40 HD 615 M Cage -malliin. Tarvittava määrä on 0,25 L.

Kuinka ilma poistetaan vesipiiristä ennen ensimmäistä käyttöä?

Irrota suutin lanssista, avaa vedentulo ja anna laitteen käydä, kunnes ilmakuplia ei enää näy. Toimenpide voidaan toistaa avaamalla ja sulkemalla pistooli useita kertoja.

Mitä tehdä, jos korkeapainepesuri ei käynnisty?

Tarkista virtajohto, verkkojännite ja sulake. Jos laite ylikuumenee, anna sen jäähtyä 15 minuuttia ennen uudelleenkäynnistystä. Jos ongelma jatkuu, ota yhteys huoltopalveluun.

Kuinka pesuainetta käytetään tämän mallin kanssa?

Käytä valinnaista vaahtosuutinta. Asenna se pistooliin, täytä säiliö hyväksytyllä Kärcher-pesuaineella, säädä annostus sulkurenkaiden avulla. Levitä pesuaine kuivalle pinnalle, anna vaikuttaa, huuhtele korkeapainesuihkulla.

Mikä on sallittu enimmäispaine vesiliitännälle?

Syöttöveden enimmäispaine on 1 MPa (10 baaria). Korkeampi paine voi vaurioittaa laitetta.

Kuinka vesiliitännän suodatinta huolletaan?

Irrota liitosmutteri, poista letku suodattimineen, puhdista se puhtaalla vedellä ja asenna takaisin. Suorita tämä toimenpide vähintään kerran viikossa.

Voinko käyttää sadevettä tai kierrätysvettä?

Kyllä, edellyttäen, että vesi täyttää seuraavat rajat: pH 6,5-9,5, johtavuus enintään 2000 µS/cm, ei hankaavia aineita. Kierrätysvesi on suodatettava.

Kuinka laite suojataan jäätymiseltä?

Säilytä laite jäätymättömässä tilassa. Jos se ei ole mahdollista, tyhjennä vesi kokonaan ja pumppaa glykolipohjainen jäänestoaine piiriin käyttämällä laitetta 1 minuutin ajan.

Mikä on korkeapainepistoolin takaiskutaso?

Takaiskuvoima on noin 28,6 N HD 615 M Cage -mallilla. Pidä pistoolia tukevasti käytön aikana.

Mistä löydän varaosat ja tarvikkeet?

Käytä aina alkuperäisiä Kärcher-osiä. Voit tilata ne jälleenmyyjältäsi tai verkkosivulta www.kaercher.com.

KÄYTTÖOHJE HD 615 M Cage Kärcher

Määräystenmukainen käyttö 68

Ympäristönsuojelu.... 68

Turvaohjeet 68

Käyttöelementit 68

Värimerkintä 68

Purkaminen pakkauksesta 69

Varusteiden asentaminen.... 69

Käyttöönotto 69

Käyttö 69

Käytön keskeyttäminen 70

Käytön lopettaminen 70

Laitteen säilytys.... 70

Pakkassuoja 70

Kuljetus 70

Varastointi 70

Hoito ja huolto 70

Ohjeita häiriöissä.... 71

Lisävarusteet ja varaosat 71

Takuu.... 71

Tekniset tiedot 71

EU-vaatimustenmukaisuusvakuutus 73

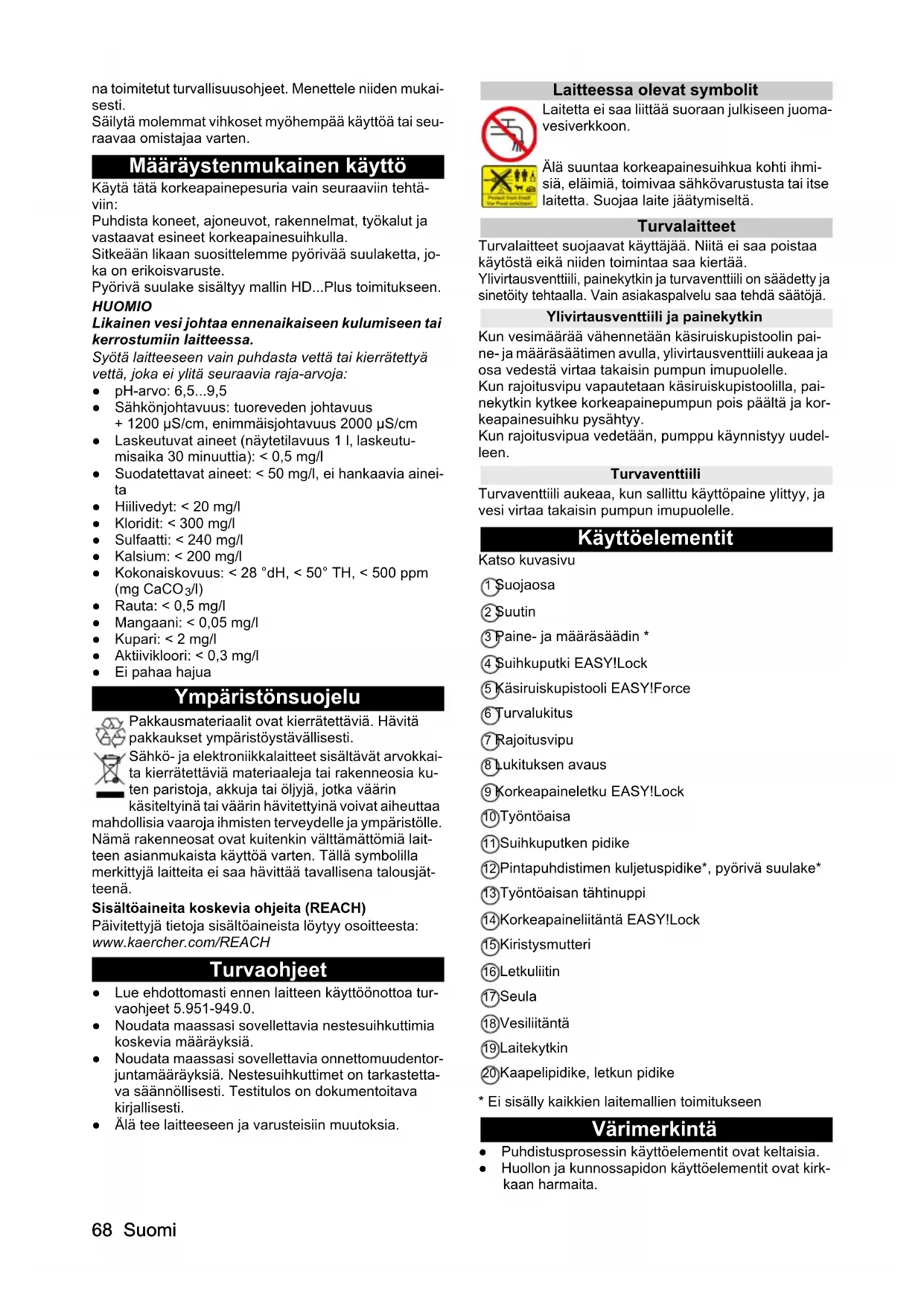

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä tämä alkuperäinen käyttöohje ja muka-

na toimitetut turvallisuusohjeet. Menettele niiden mukaisesti.

Säilytä molemmat vihkoset myöhempää käyttöä tai seuraavaa omistajaa varten.

Määräystenmukainen käyttö

Käytä tätä korkeapainepesuria vain seuraaviin tehtäviin:

Puhdista koneet, ajoneuvot, rakennelmat, työkalut ja vastaavat esineet korkeapainesuihkulla.

Sitkeään likaan suosittelemme pyörivää suulaketta, jo- ka on erikoisvaruste.

Pyörivä suulake sisältyy mallin HD...Plus toimitukseen.

HUOMIO

Likainen vesi johtaa ennenaikaiseen kulumiseen tai kerrostumiin laitteessa.

Syötä laitteeseen vain puhdasta vettä tai kierrätettyä vettä, joka ei ylitä seuraavia raja-arvoja:

• pH-arvo: 6,5...9,5
- Sähkönjohtavuus: tuoreveden johtavuus + 1200 μS/cm, enimmäisjohtavuus 2000 μS/cm
- Laskeutuvat aineet (näytetilavuus 1 l, laskeutumisaika 30 minuuttia): < 0,5 mg/l
- Suodatettavat aineet: < 50 mg/l, ei hankaavia ainei-ta
• Hiilivedyt: < 20 mg/l
• Kloridit: < 300 mg/l
• Sulfaatti: < 240 mg/l
• Kalsium: < 200 mg/l
- Kokonaiskovuus: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
• Rauta: < 0,5 mg/l
• Mangaani: < 0,05 mg/l
• Kupari: < 2 mg/l
• Aktiivikloori: < 0,3 mg/l
- Ei pahaa hajua

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierratettäviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.com/REACH

Turvaohjeet

• Lue ehdottomasti ennen laitteen käyttöönottoa turvaohjeet 5.951-949.0.
• Noudata maassasi sovellettavia nestesuihkuttimia koskevia määräyksiä.
• Noudata maassasi sovellettavia onnettomuudentorjuntamääräyksiä. Nestesuihkuttimet on tarkastettava säännöllisesti. Testitulos on dokumentoitava kirjallisesti.
• Älä tee laitteeseen ja varusteisiin muutoksia.

Laitteessa olevat symbolit

Laitetta ei saa liittää suoraan julkiseen juomavesiverkkoon.

Älä suuntaa korkeapainesuihkua kohti ihmi- siä, eläimiä, toimivaa sähkövarustusta tai itse laitetta. Suojaa laite jäätymiseltä.

Turvalaitteet

Turvalaitteet suojaavat käyttäjää. Niitä ei saa poistaa käytöstä eikä niiden toimintaa saa kiertää.

Ylivirtausventtiili, painekytkin ja turvaventtiili on säädetty ja sinetöity tehtaalla. Vain asiakaspalvelu saa tehdä säätöjä.

Ylivirtausventtiili ja painekytkin

Kun vesimäärää vähennetään käsiruiskupistoolin pai- ne- ja määräsäätimen avulla, ylivirtausventtiili aukeaa ja osa vedestä virtaa takaisin pumpun imupuolelle.

Kun rajoitusvipu vapautetaan käsiruiskupistoolilla, pai- nekytkin kytkee korkeapainepumpun pois päältä ja kor- keapainesuihku pysähtyy.

Kun rajoitusvipua vedetään, pumppu käynnistyy uudelleen.

Turvaventtiili

Turvaventtiili aukeaa, kun sallittu käyttöpaine ylittyy, ja vesi virtaa takaisin pumpun imupuolelle.

Käyttöelementit

Katso kuvasivu

① Suojaosa
② Suutin
③ Paine- ja määräsäädin *
④ Suihkuputki EASY!Lock
⑤ Käsiruiskupistooli EASY!Force
⑥ Turvalukitus
⑦ Rajoitusvipu
⑧ Lukituksen avaus
⑨ Korkeapaineletku EASY!Lock
⑩Työntöaisa
⑪ Suihkuputken pidike
13 Työntöaisan tähtinuppi
⑭Korkeapaineliitäntä EASY!Lock
15 Kiristysmutteri
16Letkuliitin
⑰Seula
18 Vesiliitäntä
19 Laitekytkin
20 Kaapelipidike, letkun pidike

⑫Pintapuhdistimen kuljetuspidike*, pyörivä suulake*

* Ei sisälly kaikkien laitemallien toimitukseen

Värimerkintä

• Puhdistusprosessin käyttöelementit ovat keltaisia.
• Huollon ja kunnossapidon käyttöelementit ovat kirkkaan harmaita.

Purkaminen pakkauksesta

1. Tarkasta pakkauksen sisältö purkaessasi pakkauksen.
2. Ilmoita kuljetusvahingoista heti myyjälle.

Varusteiden asentaminen

Huomautus

EASY!Lock-järjestelmä yhdistää komponentit pikakier-teellä vain yhdellä kierolla nopeasti ja turvallisesti.

1. Aseta korkeapainesuutin suihkuputkeen.
2. Asenna kiristysmutteri ja kiristä käsin (EASY!Lock).
3. Yhdistä suihkuputki käsiruiskupistooliin ja kiristä käsin (EASY!Lock).

Kuva A

1. Asenna työntöaisa.

Kuva B

Korkeapaineletkun liittäminen

1. Yhdistä korkeapaineletku käsiruiskupistooliin, yhdistä laitteen korkeapaineliitäntä ja kiristä käsin (EASY!Lock).

Käyttöönotto

Sähköliitäntä

⚠VAARA

Sähköiskun aiheuttama loukkaantumisvaara

Yhdistä laite pistokkeella sähköverkkoon. Ei-irrotetta-vissa oleva liitäntä sähköverkkoon on kielletty. Pistoketta käytetään irrottamiseen verkosta.

Katso liitäntäarvot tyyppikilvestä tai teknisistä tiedoista.

1. Kelaa verkkokaapeli auki ja aseta lattialle.
2. Yhdistä verkkopistoke pistorasiaan.

Vesiliitäntä

Liitäntä vesijohtoon

△VAROITUS

Likaisen veden paluuvirtauksen juomavesiverk- koon aiheuttama terveydellinen vaara.

Noudata vesiyhtiön määräyksiä.

Sovellettavien määräysten mukaisesti laitetta ei saa koskaan käyttää ilman järjestelmäerotinta juomavesiverkossa. Käytä KÄRCHERin järjestelmäerotinta tai vaihtoehtoisesti standardin EN 12729 tyyppi BA mukaista järjestelmäerotinta. Järjestelmäerottimen kautta virrannut vesi ei enää ole juornakelpoista. Liitä järjestelmäerotin aina vedensyöttöön, ei koskaan suoraan laitteen vesiliitäntään.

1. Tarkasta vedensyötön tulopaine, tulolämpötila ja tulomäärä. Vaatimukset, katso kappale Tekniset tiedot.
2. Yhdistä järjestelmäerotin ja laitteen vesiliitäntä letkulla (vähimmäispituus 7,5 m, vähimmäishalkaisija 1").

Tuloletku ei sisälly toimitukseen.

1. Avaa veden tulo.

Veden imeminen säiliöstä

1. Kiinnitä imuletku (tilausnumero 4.440-207.0) ja suodatin (tilausnumero 4.730-012.0) vesiliitäntään.
2. Ilmaa laite.

Laitteen ilmanpoisto

1. Irrota suutin suihkuputkesta.
2. Anna laitteen käydä, kunnes ulos tulevassa vedessä ei ole kuplia.

3. Jos ilmanpoistossa on ongelmia, anna laitteen käydä 10 sekuntia ja kytke se sitten pois päältä. Toista menettely useita kertoja.

4. Kytke laite pois päältä.

5. Kiinnitä jälleen suutin.

Käyttö

⚠VAARA

Korkeapaineisen vesisuihkun aiheuttama loukkaantumisvaara

Älä koskaan kiinnitä rajoitusvipua ja varmistusvipua pai- nettuun asentoon.

Älä käytä käsiruiskupistoolia, jos varmistusvipu on pai- nettuna.

Työnnä käsiruiskupistoolin turvalukitus eteen ennen kaikkia laitteella tehtäviä töitä.

Käsiruiskupistoolin avaaminen/sulkeminen

1. Käsiruiskupistoolin avaaminen: Paina varmistusvipua ja rajoitusvipua.
2. Käsiruiskupistoolin sulkeminen: Vapauta varmistus-vipu ja rajoitusvipu.

Käyttö korkeapaineen kanssa

Laitetta voi käyttää pystyssä tai poikittain.

Huomautus

Laitteessa on painekytkin. Moottori käynnistyy vain, jos käsiruiskupistooli on avattu.

1. Kytke laitekytkin asentoon "I".
2. Vapauta käsiruiskupistoolin lukitus työntämällä käsiruiskupistoolin turvalukitus kokonaan taakse.
3. Avaa käsiruiskupistooli.
4. Jos laitteessa on paine- ja määräsäädin: säädä työ-paine kääntämällä paine- ja määräsäädintä.

Käyttö puhdistusaineiden kanssa

Huomautus

Käyttöön puhdistusaineen kanssa vaaditaan säiliöllinen vaahtoputki (lisävaruste).

△VAROITUS

Puhdistusaineiden väärän käsittelyn aiheuttama terveydellinen vaara

Noudata puhdistusaineen turvaohjeita.

HUOMIO

Soveltumattomat puhdistusaineet voivat vaurioittaa laitetta ja puhdistettavaa kohdetta.

Käytä vain KÄRCHERin hyväksymää puhdistusainetta. Noudata puhdistusaineen annostelusuosituksia ja ohjeita.

Käytä puhdistusaineita säästeliäästi ympäristön suojellemiseksi.

KÄRCHER-puhdistusaineet takaavat häiriöttömän työskentelyn. Pyydä meiltä lisää ohjeita tai tilaa meiltä luettelo tai puhdistusaineiden esittelylehtiset.

Kuva C

① Vaahtosuutin
2 Säiliö
③ Läppäsarja

Puhdistusaineen sekoitus: 3=suuri, 2=keskitaso, 1=vähäinen

④ Imuletku
⑤ Käsiruiskupistooli EASY!Force

1. Irrota säiliö.
2. Aseta haluamasi läppä imuletkuun.
3. Täytä puhdistusainetta säiliöön.
4. Kiinnitä säiliö vaahtosuuttimeen.

5. Irrota suihkuputki käsiruiskupistoolista.

6. Kiinnitä vaahtosuutin käsiruiskupistooliin ja kiristä käsin.

7. Ota korkeapainepesuri käyttöön.

Suositellut puhdistusmenetelmät

1. Suihkuta puhdistusainetta hieman kuivalle pinnalle ja anna vaikuttaa (ei kuivua).
2. Huuhtele lika pois korkeapainesuihkulla.

Vaahtoputken huuhteleminen

Vaahtoputki on huuhdeltava käytön jälkeen puhdistusainekerrostumien välttämiseksi.

1. Irrota säiliö.
2. Kaada puhdistusaine takaisin pakkaukseensa.
3. Täytä säiliö puhtaalla vedellä.
4. Kiinnitä säiliö vaahtosuuttimeen.
5. Käytä vaahtosuutinta n. 1 minuutin ajan huuhdellaksesi puhdistusainejäämät pois.
6. Tyhjennä säiliö.

Käytön keskeyttäminen

1. Sulje käsiruiskupistooli, laite kytkeytyy pois päältä.
2. Varmista käsiruiskupistooli työntämällä turvalukitus eteen.

Huomautus

Kun laite kytketään pois päältä, vedenpaine laskee n.

70 %. Tällöin käsiruiskupistoolin käyttövoima pienenee ja laitteen käyttöikä pitenee.

Käytön jatkaminen

1. Vapauta käsiruiskupistoolin lukitus työntämällä turvalukitus kokonaan taakse.
2. Avaa käsiruiskupistooli ja laite käynnistyy uudelleen.

Käytön lopettaminen

1. Sulje veden tulo.
2. Avaa käsiruiskupistooli.
3. Käännä laitekytkin asentoon "I" ja anna laitteen käydä 5–10 sekuntia.
4. Sulje käsiruiskupistooli.
5. Käännä laitekytkin asentoon "0/OFF".
6. Irrota verkkopistoke vain kuivin käsin pistorasiasta.
7. Irrota veden tulo.
8. Avaa käsiruiskupistooli, kunnes laite on paineeton.
9. Varmista käsiruiskupistooli työntämällä turvalukitus eteen.

Laitteen säilytys

1. Aseta suihkuputki ja käsiruiskupistooli suihkuputken pidikkeeseen.
2. Kelaa verkkokaapeli kaapelipidikkeen / letkun pidikkeen ympärille.
3. Keri korkeapaineletku ja ripusta se kaapelipidikkee-seen / letkun pidikkeeseen.

Pakkassuoja

HUOMIO

Jäätyminen rikkoo laitteen, jos vettä ei ole poistettu kokonaan.

Säilytä laite paikassa, jossa se ei pääse jäätymään.

Jos jäätymiseltä suojattu säilytys ei ole mahdollista:

1. Laske vesi pois.
2. Pumppaa laitteen läpi tavallista pakkassuoja-ainetta.
3. Anna laitteen käydä enintään 1 minuutti, kunnes pumppu ja letkut ovat tyhjiä.

Huomautus

Käytä tavanomaista ajoneuvoille tarkoitettua pakkassuoja-ainetta, jossa on glykolia. Noudata pakkassuoja-aineen valmistajan antamia käsittelyohjeita.

Kuljetus

△VARO

Loukkaantumisvaara, vaurioitumisvaara

Ota kuljetettaessa huomioon laitteen paino.

HUOMIO

Vaurioitumisvaara

Suojaa käsiruiskupistoolin rajoitusvipu vaurioilta.

1. Kuljetettaessa pitkiä matkoja vedä laitteen työntöai-sa sen taakse.
2. Noustaessa portaita vedä laitetta porras portaalta.
3. Ajoneuvossa kuljetettaessa varmista laite sovellettavien määräysten mukaisesti liukumisen ja kaatumisen estämiseksi.

Pintapuhdistimen tai pyörivän suulakkeen kuljetuspidike

1. Aseta pintapuhdistimen tai pyörivän suulakkeen välikappale putkikehikon kuljetuspidikkeeseen.
2. Kierrä kiristysmutteria noin 1 kierros.

Varastointi

△VARO

Loukkaantumisvaara, vaurioitumisvaara.

Huomioi varastoitaessa laitteen paino.

1. Säilytä laite vain sisätiloissa.

Hoito ja huolto

⚠VAARA

Odottamatta käynnistyvä laite ja sähköisku aiheuttavat loukkaantumisvaaran.

Kytke laite pois päältä ennen kaikkia laitteella tehtäviä töitä ja irrota verkkopistoke.

Turvatarkastus/huoltosopimus

Voit sopia jälleenmyyjän kanssa säännöllisestä turvatarkastuksesta tai tehdä huoltosopimuksen. Kysy ohjei-ta.

Aina ennen käyttöä

1. Tarkasta, onko liitäntäkaapelissa vaurioita. Vaihdata vaurioitunut kaapeli välittömästi valtuutetulla asia-kaspalvelulla tai sähköalan ammattilaisella.
2. Tarkasta, onko korkeapaineletkussa vaurioita. Vaihda vaurioitunut korkeapaineletku välittömästi.
3. Tarkasta laitteen tiiviys. 3 pisaraa vettä minuutissa on sallittu. Jos vuoto on merkittävä, ota yhteyttä asiakaspalveluun.

Viikoittain

1. Puhdista vesiliitännän siivilä.

Vesiliitännän siivilän puhdistaminen

1. Irrota kiristysmutteri.
2. Irrota letkuliitin ja siivilä.
3. Puhdista siivilä ulkoisesti ja huuhtele se. Ohje: Kohdista letkuliittimen kuusio laitteen liitäntään.
4. Aseta letkuliitin ja siivilä.
5. Kiristä kiristysmutteri.

500 käyttötunnin välein, vähintään vuosittain

1. Huollata laite asiakaspalvelulla.
2. Vaihda öljy.

Öljyn vaihtaminen

Huomautus

Öljymäärä ja -laji, katso kappale Tekniset tiedot

1. Irrota 4 ruuvia.
2. Poista laitesuoja. Kuva D
3. Käännä öljynpoistoletku alas ja pidä sitä öljynkeräyssäiliön päällä.
4. Irrota tulppa öljynpoistoletkusta.
5. Irrota kansi.
6. Poista vaahtomuovi öljysäiliöstä.
7. Odota, kunnes öljy on valunut kokonaan pois. Kuva E
8. Aseta tulppa öljynpoistoletkuun.
9. Käännä öljynpoistoletku ylös ja lukitse se.
10. Täytä määritetty öljymäärä.
11. Aseta vaahtomuovi öljysäiliöön.
12. Laita kansi ja paina se tiukasti kiinni. Kuva F

Ohjeita häiriöissä

⚠VAARA

Odottamatta käynnistyvä laite ja sähköisku aiheuttavat loukkaantumisvaaran.

Kytke laite pois päältä ennen kaikkia laitteella tehtäviä töitä ja irrota verkkopistoke.

Anna vain valtuutetun asiakaspalvelun tarkastaa ja korjata sähköosat.

Ota yhteyttä valtuutettuun asiakaspalveluun sellaisten häiriöiden tapauksessa, joita ei ole mainittu tässä kappaleessa, epäselvyyksien tapauksessa ja jos niin on nimenomaan ohjeistettu.

Laite ei käynnisty

• Tarkasta, onko liitäntäkaapelissa vaurioita.
• Tarkasta verkkojännite.
• Jos laite on ylikuumentunut: a Aseta laitekytkin asentoon "0". b Anna laitteen jäähtyä vähintään 15 minuuttia. c Aseta laitekytkin asentoon "1".
• Sähkövian tapauksessa ota yhteyttä asiakaspalveluun.

Laitteeseen ei muodostu painetta

• Tarkista suuttimen koko. Vaaditut koot, katso kappa-le Tekniset tiedot.
• Ilmaa laite, katso kappale Laitteen ilmanpoisto.
• Puhdista vesiliitännän siivilä.
• Tarkista veden tulomäärä. Vaaditut määrät, katso kappale Tekniset tiedot.
• Puhdista suutin.
• Ota tarvittaessa yhteyttä asiakaspalveluun.

Pumppu vuotaa

Enintään 3 pisaraa vettä minuutissa on sallittu.

- Jos laite vuotaa tätä enemmän, anna asiakaspalvelun tarkastaa se.

Pumppu nakuttaa

• Tarkasta vesijohdon tiiviys.
• Ilmaa laite, katso kappale Laitteen ilmanpoisto.
• Ota tarvittaessa yhteyttä asiakaspalveluun.

Puhdistusainetta liian vähän

• Täytä vaahtosuuttimen säiliö.
• Aseta suurempi läppä imuletkuun.
• Tarkista, onko imuletkussa ja vaahtosuuttimessa puhdistusainekerrostumia. Poista kerrostumat haalealla vedellä.

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön.

Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun.

(Osoite, katso takasivu)

Tekniset tiedot

				HD 6/15 M Cage	HD 6/15 M Cage	HD 6/16-4 M Cage	HD 7/12-4 M Cage
Maaversio
M	a	a	E	U	C	H	E
Sähköliitäntä
Verkkojännite V 230 230 230 230-240
Vaihe			~	1	1	1	1
Taajuus			Hz	50	50	50	50
Liitäntäteho			kW	3,1	2,3	3,3	3,1
Kotelointiluokka				IPX5	IPX5	IPX5	IPX5
Verkkosulake (hidas)			A	16	10	16	13
Jatkojohto 30 m			mm2	2,5	2,5	2,5	2,5
Vesiliitäntä
Tulopaine (enint.)			MPa	1	1	1	1
Tulolämpötila (enint.)			°C	60	60	60	60
Tulomäärä (väh.)			l/min	13	13	13	13
Imunostokorkeus (enint.)			m	0,5	0,5	0,5	0,5

		HD 6/15 M Cage	HD 6/15 M Cage	HD 6/16-4 M Cage	HD 7/12-4 M Cage
Laitteen tehotiedot
Vakiosuuttimen suutinkoko 033 038 034 045
Käyttöpaine MPa 15 12 16 12
Käyttöpaine (enint.) MPa 22,5 18 24 18
Pumppausmäärä, vesi l/min 9,3 9,6 9,9 11,7
Käsiruiskupistoolin rekyylivoima N 28,6 28,6 30,0 29,5
Mitat ja painot
Tyypillinen käyttöpaino	kg	33 33 42	43
Pituus	mm	460 460 460 460
Leveys	mm	420 420 420 420
Korkeus	mm	970 970 970 970
Öljymäärä	l	0,25 0,25 0,35 0,35
Öljylaatu	Tyyppi	15W40	0W40	0W40	0W40
Määritetyt arvot EN 60335-2-79 mukaan
Käsi-käsivarsi-tärinäarvo	m/s^2	2,4 2,4 2,8	2,8
Epävarmuus K	m/s^2	0,7 0,7 0,9	0,9
Äänenpainetaso	dB(A)	74	74	74	72
Epävarmuus K_pA	dB(A)	3	3	3	3
Äänen tehotaso L_WA + epävarmuus K_WA	dB(A)	90	90	89	88
		HD 7/14-4 M Cage	HD 7/16-4 M Cage	HD 7/17 M Cage	HD 8/18-4 M Cage
Maaversio
Maa		EU	EU	EU	EU
Sähköliitäntä
Verkkojännite	V	230 400 400 400
Vaihe	~	1	3	3	3
Taajuus	Hz	50	50 50 50
Liitäntäteho	kW	3,4 4,2 4,2 4,6
Kotelointiluokka		IPX5 IPX5 IPX5		IPX5
Verkkosulake (hidas)	A	16 16 16 16
Jatkojohto 30 m	mm^2	2,5 2,5 2,5	2,5
Vesiliitäntä
Tulopaine (enint.)	MPa	1	1	1	1
Tulolämpötila (enint.)	°C	60 60 60 60
Tulomäärä (väh.)	l/min 15 15 15 16
Imunostokorkeus (enint.)	m	0,5 0,5 0,5 0,5
Laitteen tehotiedot
Vakiosuuttimen suutinkoko 043 042 040 042
Käyttöpaine MPa 14 16 17 18
Käyttöpaine (enint.) MPa 21	24	25,5 27
Pumppausmäärä, vesi	l/min	11,5	11,6	11,6	12,5
Käsiruiskupistoolin rekyylivoima N 32,3 34,5 35,5 41,8
Mitat ja painot
Tyypillinen käyttöpaino	kg	42	43 36 45
Pituus	mm	460 460 460 460
Leveys	mm	420 420 420 420
Korkeus	mm	970 970 970 970

HD 7/14-4 M Cage

HD 7/16-4 M Cage

HD 7/17 M Cage

HD 8/18-4 M Cage

Öljymäärä I 0,35 0,35 0,20 0,35

Öljylaatu Tyyppi 0W40 SAE 90 SAE 90 SAE 90

Määritetyt arvot EN 60335-2-79 mukaan

Käsi-käsivarsi-tärinäarvo m/s		^2	2,7 2,4 3,0 2,3
Epävarmuus K m/s		^2	0,8 0,7 0,8 0,7
Äänenpainetaso dB(A) 68	70	79	75
Epävarmuus K_pA		dB(A)	3	3	3	3
Äänen tehotaso L_WA + epävarmuus K_WA		dB(A)	84	86	95	92

Oikeus teknisiin muutoksiin pidätetään.

EU- vaatimustenmukaisuusvakuutus

Täten vakuutamme, että jäljempänä kuvattu kone vastaa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voimassaolo raukeaa.

Tuote: Painepesuri

Tyyppi: 1.150-xxx

Tyyppi: 1.151-xxx

Tyyppi: 1.524-xxx

Sovellettu asetus (sovelletut asetukset)

(EU) 2009/1781

Sovelletut yhdenmukaistetut standardit

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

HD 6/15, HD 6/16, HD 7/16, HD 7/17, HD 8/18

EN 61000-3-3: 2013

HD 7/14

EN 61000-3-11: 2000

Sovellettu vaatimustenmukaisuuden arviointime- nettely

2000/14/EY: liite V

Äänen tehotaso dB(A)

HD 6/15 M

Mitattu: 87

Taattu: 90

HD 6/16-4 M

Mitattu: 87

Taattu: 89

HD 7/12 M Cage

Mitattu: 85

Taattu: 88

HD 7/17 M

Mitattu: 92

Taattu: 95

HD 7/14-4 M

Mitattu: 81

Taattu: 84

HD 7/16-4 M

Mitattu: 83

Taattu: 86

HD 8/18-4 M

Mitattu: 88

Taattu: 91

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Lisavarustus ja varuosad 154

Garantii.... 154

Tehnilised andmed 154

Vigastusoht, kahjustusoht.

Lisavarustus ja varuosad

Irenginio nepavyksta paleisti
