Tuotetyyppi	Kannettava ilmankuivaaja
Malli	WCD8HGH Pro
Merkki	Wood's
Sopii huoneisiin, joiden koko on enintään	20 m²
Ilmankuivauskapasiteetti	8 l/vrk (30 °C / 80 % suht. kosteus)
Vesisäiliön tilavuus	2,5 l
Jatkuva vedenpoisto	Kyllä, mukana tulevalla letkulla
Tehonkulutus	180 W
Virtalähde	220–240 V, 50 Hz
Mitat (K × L × S)	48 × 30 × 25 cm
Paino	9 kg
Melutaso	Noin 38 dB
Kylmäaine	R290 (ympäristöystävällinen)
Ohjaus	Digitaalinäyttö ja kosteusasetukset
Kosteusalue	30–90 % suht. kosteus
Toiminnot	Pyykinkuivaus, automaattinen sulatus, ajastin, unitila
Turvallisuusominaisuudet	Automaattinen sammutus säiliön täyttyessä, lämpösuojaus
Huolto	Puhdista ilmansuodatin kuukausittain, tyhjennä ja puhdista säiliö säännöllisesti, pyyhkäise patterit
Varaosat saatavilla	Ilmansuodatin, vesisäiliö, poistoletku, puhallinmoottori
Korjattavuus	Modulaarinen rakenne ja helposti saatavilla olevat osat
Mukana toimitettavat varusteet	Käyttöohje, jatkuvan vedenpoiston letku, ilmansuodatin

Usein kysytyt kysymykset - WCD8HGH Pro Wood's

Kuinka usein ilmansuodatin tulee puhdistaa?

Parhaan suorituskyvyn varmistamiseksi puhdista ilmansuodatin kuukausittain. Jos laite toimii pölyisissä olosuhteissa, tarkista se useammin. Tukkeutunut suodatin heikentää ilmavirtaa ja voi saada ilmankuivaajan työskentelemään kovemmin.

Voiko ilmankuivaajaa käyttää jatkuvasti?

Kyllä, WCD8HGH Pro on suunniteltu jatkuvaan käyttöön jatkuvan vedenpoiston ominaisuutta käytettäessä. Säiliö voidaan ohittaa poistoletkun avulla, ja laite käy, kunnes asetettu kosteustaso saavutetaan.

Mikä on ihanteellinen kosteustaso kotiini?

Miellyttävä sisäilman suhteellinen kosteus on 30–50 %. Ilmankuivaajan avulla voit asettaa tavoitekosteuden välille 30–90 % suht. kosteus. Terveyden ja mukavuuden kannalta tavoittele noin 40–50 %.

Miksi ilmankuivaaja ei kerää vettä?

Jos laite käy, mutta vettä ei keräänny, ympäristön kosteus voi olla asetettua tasoa alhaisempi. Tarkista kosteusasetukset ja laske niitä tarvittaessa. Varmista myös, että ilmansuodatin on puhdas ja huonelämpötila on yli 5 °C.

Voinko käyttää jatkuvan vedenpoiston ominaisuutta?

Kyllä, liitä mukana oleva poistoletku laitteen takana olevaan ulostuloon ja vie se sopivaan viemäriin. Tämä mahdollistaa valvomattoman käytön ilman vesisäiliön tyhjentämistä.

Kuinka sulatan laitteen?

WCD8HGH Pro:ssa on automaattinen sulatus -toiminto. Kun jäätä muodostuu patteriin, laite lopettaa hetkellisesti kuivaamisen ja käynnistää sulatusjakson. Tämä on normaalia, eikä vaadi sinulta toimenpiteitä.

Onko turvallista jättää ilmankuivaaja ilman valvontaa?

Kyllä, laitteessa on automaattinen sammutus säiliön täyttyessä, mikä estää ylivuodon. Jos käytät jatkuvaa vedenpoistoa, voit turvallisesti jättää sen käymään. Vältä aina altistamasta laitetta vesiroiskeille ja pidä se poissa lämmönlähteiden läheltä.

Kuinka vähentää melua?

Melutaso on noin 38 dB. Vähentääksesi sitä edelleen, aseta laite pehmeälle matolle tai tasaiselle alustalle vaimentaaksesi tärinää ja pidä tulo- ja poistoaukot vapaina. Käytä unitilaa hiljaisempaan yökäyttöön.

Mitä teen, jos säiliö ylivuotaa?

Jos säiliö ylivuotaa, kellukekytkimen pitäisi laukaista automaattisesti ja pysäyttää ilmankuivaaja. Jos vettä vuotaa, tyhjennä säiliö ja kuivaa alue. Tarkista poistojärjestelmän mahdolliset tukokset ja varmista, että säiliö on kunnolla paikallaan.

Kuinka säilytän ilmankuivaajaa, kun se ei ole käytössä?

Tyhjennä vesisäiliö, kuivaa se ja sisäpatterit, ja puhdista ilmansuodatin. Kiedo virtajohto siististi ja säilytä laite kuivassa paikassa. Säilytyksen aikana vältä alle 5 °C lämpötiloja vaurioiden estämiseksi.

KÄYTTÖOHJE WCD8HGH Pro Wood's

Kuivain ammattikäyttöön

TÄRKEÄÄ: Lue tämä käyttöohje ennen laitteen kytkemistä ja käyttöä. Tallenna käyttöohje tulevaa käyttöä varten. 17

SE

Allmän säkerhet

Yleinen turvallisuus

Laite sisältää R290-propaania.

Katso käyttöohjeet.

Lue käyttöohjeet.

Lue mukana toimitetut käyttöohjeet huolellisesti ennen laitteen asentamista ja käyttöä.

Valmistaja ei ole vastuussa, jos virheellinen asennus ja käyttö aiheuttavat vammoja ja vahinkoja. Säilytä käyttöohjeet aina laitteen kanssa myöhempää käyttöä varten.

Laitteen saa asentaa vain pätevä henkilö. Poista kaikki pakkausmateriaalit. Älä asenna tai käytä vahingoittunutta laitetta. Laiteen asennus-, käyttö- ja varastointitilan pinta-alan on oltava suurempi kuin 9 m². Noudata laitteen mukana toimitettuja asennusohjeita. Laitetta ei saa säilyttää huoneessa, jossa on jatkuvasti toimivia sytytyslähteitä, esim. avotuli tai käynnissä oleva kaasulaite tai IR-sähkölämmitin. Ei saa puhkaista tai polttaa.

Käyttö

Vähintään 8-vuotiaat lapset sekä henkilöt, joilla on heikentynyt fyysinen, psyykkinen tai henkinen toimintakyky tai vähän kokemusta tai osaamista, voivat käyttää laitetta, jos heille on annettu ohjeet laitteen turvallisesta käytöstä ja he ymmärtävät käytön riskit. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa laitetta tai tehdä ylläpitotoimia ilman valvontaa.

3–8-vuotiaat lapset saavat kytkeä laitteen päälle ja pois päältä vain sillä edellytyksellä, että se on sijoitettu tai asennettu normaaliin käyttöasentoon ja lasta on neuvottu tai valvotaan laitteen käytössä turvallisesti ja hän ymmärtää siihen liittyvät vaarat. 3–8-vuotiaat lapset eivät saa kytkeä laitetta pistorasiaan, säätää tai puhdistaa laitetta tai suorittaa huoltotoimenpiteitä.

Kosteudenpoistaja on siirrettävissä, ja se on suunniteltu eri tilojen kuivaamiseen. Kosteudenpoistaja on hyväksytty käyttöön kosteissa ja märkätiloissa, ja se soveltuu käyttöön esimerkiksi rakennustyömailla, teollisuustiloissa, varastoissa ja kotona.

WCD8HGH-kosteudenpoistajassa on integroitu lämmitin. Kosteudenpoistajalla on CE-merkintä. Kotelointiluokka: IPX4 (roiskeenkestävä). WCD8HG - WCD8HGH-kosteudenpoistajia voi pinota kaksi päällekkäin lattialla varastointia varten.

Hävittäminen

Irrota laite verkkovirrasta. Katkaise virtajohto ja hävitä se.

Laitteen kylmäainepiiri on helposti syttyvä. Kysy paikallisilta viranomaisilta ohjeet laitteen asianmukaisesta hävittämisestä. Älä vahingoita jäähdytyspiiriä.

Ennen käyttöönottoa

WCD8HG ja WCD8HGHtoimitetaan konsoli irrallaan. Se on asennettava ennen käyttöönottoa. Katso asennusohjeet liitteestä 1.

Turvallisuus

• Sijoita kosteudenpoistaja tukevalle ja tasaiselle pinnalle niin, että seei kaadu.
• Kosteudenpoistajan ilmanotto- ja poistoaukkoja ei saa peittää käytön aikana, koska se voi aiheuttaa ylikuumenemisen ja palovaaran (katso kuva A)
• WCD8HG:n eri malleja voi pinota kaksi päällekkäin lattialla varastointia varten.
• Kosteudenpoistajia ei saa kuljettaa tai kärrätä pinottuna.

WCD8HG:n käyttö ja toiminta

Sijoittaminen ja kondenssiveden poisto

Käyttöympäristön lämpötila: +3 - +35 °C

Käyttöympäristön kosteus: 40–100 % RH

Jos kosteudenpoistajaa on säilytetty käyttöympäristön lämpötilaa kylmemmässä paikassa, sen on annettava lämmetä käyttöympäristön lämpötilaan ennen käynnistämistä. Kun laite sammutetaan, sen saa käynnistää uudelleen aikaisintaan 10 minuutin kuluttua.

1. Sijoita kosteudenpoistaja tilan keskelle, vettä kestävälle pinnalle.
2. Sulje ovet, ikkunat, tuuletusaukot jne., jotta tila olisi mahdollisimman tiivis. Pidä yllä mahdollisimman korkeaa lämpötilaa, jotta kosteudenpoistoolisi mahdollisimman tehokasta.
3. Kondenssivesisäiliössä on sisäänrakennettu tasokytkin, joka pysäyttää kuivausprosessin, kun säiliö on täynnä. Täyden säiliön merkiksi merkkivalo vaihtuu vihreästä punaiseksi. Kondenssivesi voidaan poistaa myös letkulla suóraan viemäriin. Putkeen kiinnitetään ½":n letku, jossa on letkupidike säiliön yläpuolella (ks. kuva B).
4. Kun keräyssäiliö on irrotettu, kosteudenpoistaja käynnistyy uudelleen. Tyhjennä säiliö ja laita se takaisin mahdollisimman nopeasti.

Sähköliitännät

Kytke verkkokaapeli maadoitettuun 230VAC-pistorasiaan. Tarvittava sulake: Katso tekniset tiedot. Käynnistä WCD8HG kosteudenpoistaja laittamalla kytkin asentoon I (katso Kuva C). Sähköinen ohjausjärjestelmä käynnistää laitteen noin 5 sekunnin viiveellä.

WCD8HGH-kosteudenpoistajassa on sähkölämmitin ja kaksiasentoinen kytkin (katso Kuva D).

Asento I → Kosteudenpoisto

Asento II →Kosteudenpoisto ja lämmitys

Sähkölämmitin kytkeytyy pois päältä, kun esiasetettu huoneen lämpötila saavutetaan (tehdasasetus on 22 °C). Pätevä asentaja voi säätää arvoa säätää piirilevyllä välillä 10–26 °C (katso Kuva E).

Jos ympäristön lämpötila on alle 3 °C tai yli 30 °C, kosteudenpoistaja pysähtyy (merkkivalo, katso alla). Laite käynnistyy uudelleen automaattisesti, kun lämpötila nousee/laskee 2–3 °C. Jos haihduttimen pinta jäätyy, kosteudenpoistaja sulatetaan automaattisesti kerran tunnissa.

Merkkivalot

Vihreä valo palaa

→ Kosteudenpoistaja on käynnissä.

Punainen valo palaa

→ Keräyssäiliö on täynnä ja se on tyhjennettävä.

Vihreä valo vilkkuu

→ Ympäristön lämpötila on liian matala (katso edellä).

Punainen valo vilkkuu

→ Ympäristön lämpötila on liian korkea

Puhdistus

Ennen kuin puhdistat laitteen, irrota virtajohto. Puhdista kosteudenpoistaja säännöllisesti, koska pöly ja lika laskevat kapasiteettia ja voivat aiheuttaa ylikuumenemista ja palovaaran. Irrota suodatin ja puhdista se juoksevalla vedellä.

Puhalla jäähdytyspiiri puhtaaksi paineilmalla.

Seuraavat puhdistustoimet saa suorittaa vain pätevä asentaja:

Irrota yläkansi tarvittaessa, jotta pääset imuroimaan pohjalevyn, johon kompressori on asennettu. Tarkista ennen yläkannen kiinnitystä, että tiiviste on ehjä, muuten vedenpitävyys voi heikentyä ja vesi voi päästä kosketuksiin jännitteisten osien kanssa. Asenna yläkansi.

Paineen rajoitin

Seuraavan saa suorittaa vain pätevä asentaja:

Kosteudenpoistajassa on paineen rajoitin, jossa on manuaalinen nollaus jäähdytyspiirin korkeapainepuolella. Se pysäyttää kompressorin, jos kondenssipaine nousee jostain syystä liian korkeaksi. Avaa yläkansi ja korjaa vika.

Nolläa kumisuojuksen takana oleva paineen rajoitin, katso Kuva F, ja vaihda kumisuojus. Tärkista ennen yläkannen kiinnitystä, että tiiviste on ehjä, muuten vedenpitävyys voi heikentyä ja vesi voi päästä kosketuksiin jännitteisten osien kanssa. Asenna yläkansi.

E-mallien lämpötilan rajoitin

Seuraavat työt saa suorittaa vain pätevä asentaja:

Kosteudenpoistajassa on sisäänrakennettu sähkölämmitin, jossa on kaksi lämpötilan rajoitinta (joista toinen on manuaalinen nollaus), jotka on suunniteltu katkaisemaan virta lämmittimelle, jos laite ylikuumenee. Jos manuaalinen lämpötilan rajoitin on lauennut, irrota lämmittimen virtalähde ja anna lämmittimen jäähtyä. Poista yläkansi, korjaa vika ja nollaa lämpötilan rajoitin.

Tarkista ennen yläkannen kiinnitystä, että tiiviste on ehjä, muuten vedenpitävyys voi heikentyä ja vesi voi päästä kosketuksiin jännitteisten osien kanssa. Asenna yläkansi.

Kuljettaminen

Ennen kuin kosteudenpoistajaa kuljetetaan tai siirretään, haihduttimessa olevan veden tai jään pitää antaa valua pois ja keräyssäiliö on tyhjennettävä. Kosteudenpoistaja on kiinnitettävä tukevasti kuljetusta varten. Jos laitetta kuljetetaan vaaka-asennossa, aseta laite kuvassa G osoitetulla tavalla. Kosteudenpoistajaa ei saa kuljettaa missään muussa asennossa. Vaaka-asennossa kuljettamisen jälkeen kosteudenpoistajan on annettava olla pystyasennossa vähintään 30 minuuttia, ennen kuin se käynnistetään.

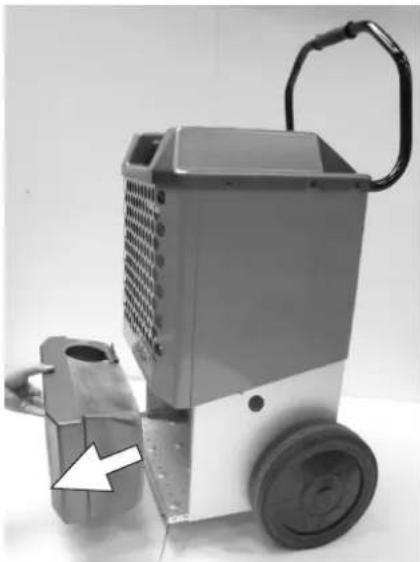

Huomaa! Ennen kuin kosteudenpoistajaa nostetaan nosturilla, keräyssäiliö on irrotettava (kuva H), muuten se voi pudota. Älä kävele riippuvan laitteen alitse. Kiinnitä hihna kiinnikkeen muovi kahvan ympärille (Kuva I). Nosta ja laske kosteudenpoistaja varovasti.

Kuva H Kuva I
Tekniset tiedot

Tyyppi WCD8HG WCD8HGH
Käyttökosteus Alue	% RH	40-100	40-100
Käyttölämpötila Alue	°C	+3 - +35	+3 - +35
Virtalähde V 230V~	230V~
Sulake A 10 10
Virrankulutus enintään	W 650	2150
Virrankulutus W, 20 °C / 70 % RH	W 440	440*
Lisälämmitys	W	-	1500
Kostcudenpoisto, 20 °C, 70 % RH	l/24 h	27	27
Kostcudenpoisto, 30 °C, 80 % RH	l/24 h	49	49
Virrankulutus, 20 °C, 70 % RH	kW/l	0,4	0,4*
Kylmäaine		R290	R290
Ilman virtausnopeus	m3/h	300	300
Keräyssäiliön tilavuus	l	9	9
Kotelointiluokka		IPX4	IPX4
Paino	kg	35	36
Pituus	mm	440	440
Leveys	mm	540	540
Korkeus	mm	980	980
Pinottava		X	X

Bilaga 1, Appendix1, Beilage 1, Liite 1 WCD8HG, WCD8HGH
