KÄYTTÖOHJE MODBUS 40 Nibe

"Lisävaruste sopii seuraaviin NIBE tuotteisiin:"

HUOM!

Tämä symboli merkitsee ihmistä tai konetta • FTT55 SIMO 40 uhkaavaa vaaraa.

F750F1145

• •F1245 VVM 310

•• VVM 225F1255

•• VVM 320F1345

• •F1355 VVM 325

•• VVM 500F370

MUISTA!

Tämä symboli osoittaa tärkeän tiedon, joka pi- tää ottaa huomioon laitteistoa asennettaessa F470 tai huollettaessa.

F730

VIHJE!

Tämä symboli osoittaa vinkin, joka helpottaa tuotteen käsittelyä.

SISÄLTÖ

Kojerasia1 kpl

Seinäteline1 kpl

Yleistä

KOMPONENTTIEN SIJAINTI MODBUS 40

MODBUS 40:n avulla NIBE-lämmitysjärjestelmää voidaan ohjata ja valvoa varustuksella, jossa on ulkoinen Modbus-.

MUISTA!

Lämmitysjärjestelmän ohjelmiston on oltava uusin suositeltu versio tai uudempi kuin 3000. Ellei näin ole, lataa uusin suositeltu ohjelmistoversio USB-muistille osoitteesta www.nibeuplink.com ja asenna se.

VIHJE!

Hallinnoidaksesi Modbus:a Microsoft Windows:lla lataa ja asenna ModbusManager osoitteesta www.nibe.eu/modbus.

SÄHKÖKOMPONENTIT

LisävarustekorttiAA9

Liitinrima, tiedonsiirtoAA9-X1

AA9-X2 Liitin, MODBUS-isäntä

Asennus

F1145, F1155

Liitin X1 SMS-kortissa (AA9) MODBUS 40:ssa kytketaan

liittimeen X4:9-12 tulokortissa (AA3) lämpöpumpussa.

MODBUS 40 voidaan asettaa tasaiselle alustalle tal se voidaan ripustaa seinälle. Jos MODBUS 40 ripustetaan seinälle, pitää käyttää mukana toimitettua seinätelinettä.

HUOM!

Seinälle asennettaessa antennikaapelin aukon pitää olla alaspäin, jotta vettä ei pääse va MODBUS 40:iin.

F1245, F1255

Liitin X1 SMS-kortissa (AA9) MODBUS 40:ssa kytketään liittimeen X4:9-12 tulokortissa (AA3) lämpöpumpussa.

Sähköasennukset

HUOM!

Sähköasennukset saa tehdä vain valtuutettu sähköasentaja.

Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti.

Lämmitysjärjestelmän pitää olla jännitteetön MODBUS 40:n asennuksen aikana.

F1345:n sähköliitännät riippuvat lämpöpumpun valmis- tusajankohdasta. Nähdäksesi oman F1345-lämpöpump- pusi liitännät tarkasta onko liittimien yläpuolella 516 puolella kuvan mukainen merkintä "2.0".

51345 ILMAN 2.0

Liitin X1 MODBUS 40:n SMS-kortissa (AA9) kytketään lämpöpumpun liittimeen X6:4-7.

Kytkentäkaavio on tämän asennusohjeen lopussa.

TIEDONSIIRRON KYTKENTÄ

Käytä seuraavissa kytkennöissä kaapelia LiYY, EKKX tai vastaavaa.

F1345 JA 2.0, F1355

Liitin X1 MODBUS 40:n SMS-kortissa (AA9) lämpöpumpun liittimeen AA101-X10:7-10.

SMO 40

kytkëtänX1 SMS-kortissa (AA9) MODBUS 40:ssa kytketään liittimeen X4:9-12 tulokortissa (AA3) ohjausyksikössä.

Liitin X1 SMS-kortissa (AA9) MODBUS 40:ssa liittimeen X4:9-12 tulokortissa (AA3) lämpöpum

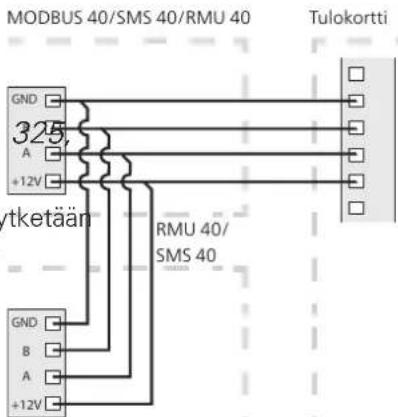

MODBUS 40 JA SMS 40 TAI RMU 40

Jos MODBUS 40 ja SMS 40/RMU 40, yhdistetään, MODBUS 40:n täytyy olla ensimmäinen lämmitysjärjestelmän liitinrimaan kytketty yksikkö.

MODBUS 40:n kytkennät tehdään liittimeen AA9:X1. Lämmitysjärjestelmään voi liittää enintään kaksi yksikköä.

VVM 225, VVM 310, VVM 320, VVM VVM 500

Liitin X1 SMS-kortissa (AA9) MODBUS 40:ssa kytketäär liittimeen X4:9-12 tulokortissa (AA3) sisäyksikössä.

KYTKENTÄ MODBUS-ISÄNTÄÄN

Ulkoinen Modbus-isäntä kytketään liittimeen X2 kortissa (AA9).

HUOM!

MODBUS 40 käyttää tiedonsiirtostandardia RS485.

Kytke isäntä RS485-suositusten mukaisella kaapelilla.

Asennus

ASETUKSET

MODBUS-ISÄNTÄ

	RTUMenetelmä
	9600 baudSiirtonopeus
	8 bittiäSanapituus
	Ei olePariteetti
	1Pysäytysbitit
Osoite	Kiinteä 0x01 saakka.Modbus 40 v.7.Valittava 1 - 247 alkaenModbus 40 v.10.

MUISTA!

MODBUS 40:n ohjelmistoversio v.10 vaadi valittavien osoitteiden käsittelyyn. Tarkasta ohjelmaversio lämmitysjärjestelmän valikosta 3.1 Huoltotiedot.

Lämmitysjärjestelmän ohjelmistoversion pitää olla 5539 (4150R7 NIBEF1345:lla) tai uuo jotta se toimisi yhdessä v.10:n kanssa I BUS 40:ssa. Ellei näin ole, ohjelmisto p päivittää. Lataa päivitystiedosto osoitteesta www.nibeuplink.com.

LÄMMITYSJÄRJESTELMÄ

Modbus Käynnistä lämmitysjärjestelmä ja valitse MOD-

BUS 40 valikossa 5.2 "Järjestelmäasetukset" (valikko 5.2.4 NIBE F1345, F1355, SMO 40, VVM 225, VVM 310, VVM 320, VVM 325 ja VVM 500).

1. Aseta MODBUS 40:n osoite valikossa 5.3.11. (Tämä valikko näkyy vain, jos MODBUS 40:ssa on ohjelmis toversio v.10 tai uudempi)
2. Valikossa 5.3.11 voit myös tehdä "word swap" ase tukset. (Tämä valikko näkyy vain, jos MOD-BUS 40:ssa on ohjelmistoversio 11 tai uudempi). Tehdasasetus: Big Endian

Tiedonsiirto

VIHJE!

ModbusManager voidaan ladata www.nibe.eu/modbus kautta.

MODBUS-TIETOKANNAN PÄIVITTÄMINEN

ModbusManager-ohjelmaan sisältyy tietokanta, joka sisältää kaikki parametrit, jotka voidaan kirjata/asettaa eri tuotteissa. Päivitä ModbusManager-tietokanta varmistaaksesi, että pääset käsiksi kaikkiin valittaviin parametreihin ja tuotteisiin. Tämä tehdään Modbus Updater:lla, joka sisältyy ModbusManager-ohjelmaan. Modbus Updater asennetaan samaan kansioon kuin ModbusManager. Kun olet avannut Modbus Updaterin, käynnistä tie tokannan päivitys napsauttamalla Update database.

ARVOJEN LUKU

Arvot voidaan lukea lämmitysjärjestelmästä kahdella ta- valla: automaattisesti tai käsin.

• Automaattinen luku: voi noutaa samanaikaisesti jopa 20 esimääritettyä parametria.
• Manuaalinen luku: vie kauemmin ja kerralla voidaan noutaa vain yksi arvo.

AUTOMAATTINEN LUKU

Pienemmät järjestelmät, joissa noudettavia parametreja on 20 tai vähemmän, kannattaa yhdistää LOG.SET-tiedostolla. Näissä tapauksissa kaikki parametrit päivitetään empi kaksi kertaa sekunnissa.

MOD-

Suuremmissa järjestelmissä kannattaa käyttää taa LOG.SET-tiedostoa 20 tärkeimmille parametreille. Tämä edellyttää, että timeout-aika asetetaan 2,1 sekuntiin. LOG.SET-tiedoston parametrit haetaan kaksi kertaa se- kunnissa, muut parametrit 2,1 sekunnissa per parametri.

VIHJE!

Sijoita tärkeimmät parametrit LOG.SET-tiedostoon, esim. hälytys ja tietyt lämpötilat. Älä ta LOG.SET-tiedostoon ulkolämpötilaa, lämpökäyriä ja muita harvoin muutettavia arvoja.

Lisätietoa LOG.SET-tiedostosta on osoitteessa www.nibe.eu/modbus.

1. Luo LOG.SET-tiedosto, joka sisältää luettavat esimä ritetyt arvot. Tiedosto luodaan ModbusManager:ssa Katso ohjeet luvusta "Luo kirjausasetustiedosto ModbusManager:ssa".
2. Tallenna LOG.SET USB--muistille.
3. Kytke USB-muisti lämmitysjärjestelmän näyttöyksik- köön.
5. Mene valikkoon USB..
6. Mene valikkoon kirjaus.
7. Merkitse "aktivoitu".
8. Odota 15 sekuntia ja irrota USB-muisti.

Hae arvot Modbus-isäntä komennolla "Read holding registers" ja halutuilla parametriosoitteilla. Katso arvo parametriosoitteet ModbusManager-ohjelmalla, avaamalla LOG.SET-tiedosto tekstieditorissa tai katsomalla e merkkilista sivulla 30.

Katso kohta Modbus-komento sivulla 30, jossa on tietoa eri komennoista.

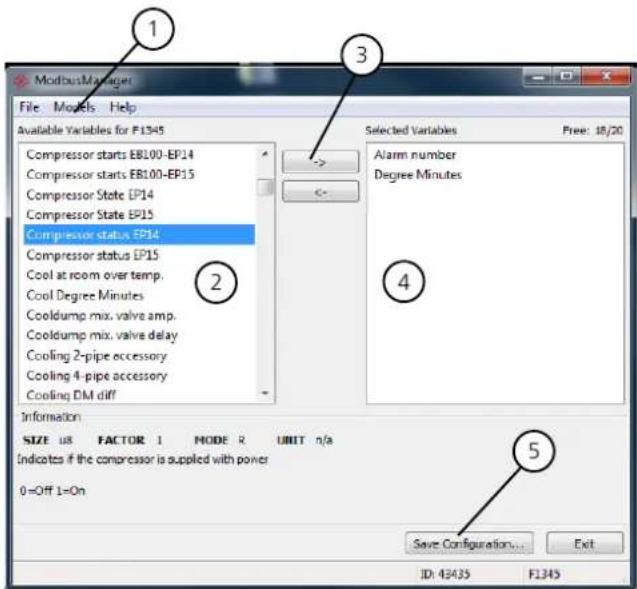

Luo kirjausasetustiedosto ModbusManager:ssa

Asenna ensin ModbusManager tietokoneeseen. O misto se voidaan ladata osoitteesta www.nibe.eu/modbus.

1. Valitse ensin lämmitysjärjestelmä valikossa "Models".
2. Vasemmassa sarakkeessa voit selata parametreja, jotka ovat käytettävissä valitussa järjestelmässä.

Luettelon alla olevassa ruudussa näkyy tietoa valitus-ta parametrista.

Voit suodattaa parametrilistaa hakusanoilla valitse-malta "File" - "Apply Filter".

Ole tarkkana, että laitat listan loogiseen järjestykseen. Esimerkki:

EB 100 EP14 BT10 Liuos sisään 40015

EB 100 EP14 BT11 Liuos sisään 40016

Ea 100 EP15 BT10 Liuos sisään 40100

'EB 100 EP15 BT11 Liuos sisään 40085

Tarkasta huolella mitä arvoja luet listaa käytettäessä.

1. Merkitse parametri ja siirrä se oikeaan sarakkeeseen sik- napsauttamalla nuolta oikealle.
2. Oikeassa sarakkeessa näkyvät kirjattavat parametrit.

Siirrä kaikki parametrit, jotka haluat kirjata. Voit peruuttaa valinnan vasemmalla nuolella.

1. Kun olet tyytyväinen listaan, napsauta Save con guration....

Näyttöön tulee valintaruutu, jossa kysytään haluatko varmasti tallentaa kirjausasetustiedoston.

Tallenna tiedosto kiintolevylle tai suoraan USB-muistille.

Valitse "Export to le" valikossa "File", jos haluat ta lentaa lämpöpumpun kaikki parametrit asiakirjaan, jönka voi avata halutussa taulukkolaskentaohjelmas- sa.

MUISTA!

Tiedoston nimen pitää olla LOG.SET, jotta lämmitysjärjestelmä lukee tiedoston.

Lisätietoa LOG.SET-tiedostosta on osoitteessa www.nibe.eu/modbus.

MANUAALINEN LUKU

MUISTA!

Manuaalinen luku on aikaa vievää ja vain yksi arvo voidaan lukea kerralla, maks. aikakatkaisu 2,1 s. Parametria ei kuitenkaan tarvitse olla LOG.SET-tiedostossa.

Hae arvo Modbus-masteriin komennolla "Read holding registers" ja halutuilla parametriosoitteilla. Katso arvojen parametriosoitteet ModbusManager-ohjelmalla. Katso lisätietoa kohdasta Modbus-komento sivulla 30.

ARVOJEN KIRJOITTAMINEN

MUISTA!

Kerralla voidaan kirjoittaa vain yksi arvo. metrin ei tarvitse olla LOG.SET-tiedostossa

Arvo voidaan päivittää komennolla "Write multiple ters" ja halutulla parametriosoitteella, jos lämpöpu pu/sisäyksikkö sallii sen. Päivitettävät arvot näkyv ModbusManagerissa. Katso lisätietoa kohdasta Mod komento sivulla 30.

ESIMERKKEJÄ PARAMETRIOSOITTEISTA

	RekisteriosoiteParametri
Para-	40004Ulkolämpötila (BT1)
	40008Menolämpötila (BT2)
	40012Paluulämpötila (BT3)
regis-	40013Käyttövesi, yläosa (BT
mp-	40014Käyttövesi, keskiosa (E
ät	40015Lämmönkeruuliuos sisä
dbus-	40016Lämmönkeruuliuos ulos
	40033Huonelämpötila (BT50)
	43005Asteminuutit

MODBUS-KOMENTO

nus		RekisteriosoiteKuvausToimintotun-	Rekisterienlukumäärä	Maks. aika-katkaisu
				0,5 s[1-20][40001-65534
				2,1 s[1-2]*[40001-65534
				2,1 s[1-2]*[40001-65534
				0,5 0x2B/WAN/ARead dev

* 32-bittisten parametrien noutamiseen käytetään kahta Modbus--rekisteriä.
** Palauttaa merkin (esim. 'NIBE'), tuotekoodin (esim. 'F1245') ja ohjelmistoversion (esim. 5539).

Vianetsintä

TILAMERKKIVALOT

MODBUS 40:n lisävarustekortissa (AA9) on kahdeksan tila-LEDiä helppoa valvontaa ja vianetsintää varten

		SelvitysLED-tilaMerkintä
		Jännite päällä MODBUS 40LED-valo palaa yhtäjaksois
		Ei toimintoa-SYNK
	LED-valo vilkkuuCOM2	Aktiivinen tiedonsiirto MODBUS 40:n ja ulkoisen oh välillä
		Ei toimintoa-LEV
		Ei toimintoa--
		Aktiivinen tiedonsiirto MODBUS 40:n ja lämpöpumpu
		Ei toimintoa-RUN
		Ei toimintoa-BATT

estiVCC
<sen
välilläLE[

MODBUS 40 EI SAA YHTEYTTÄ

LÄMMITYSJÄRJESTELMÄÄN (EI VASTAA)

MODBUS 40:N UUDELLEENKÄYNNISTYS

Käynnistä yksikkö uudelleen painamalla kuvassa näkyvää

reset-painiketta. Uudelleenkäynnistäminen ei vaikuta

Hn/sisayk- lammitysjärjestelmän asetuksiin eikä Modbus-isännän
F135b 'asetuksin.
VM 325:ssa

- MODBUS 40:n ja lämpöpumpun/sisäyksikön väliset

kaapelit kytketty väärin. Tuo tiedonsiirtohälytyksen

lämpöpumpun/sisäyksikön näyttöön.

- Virheellinen ohjelmisto lämpöpumpussa. Lämpöpum-

pun ohjelmistoversion pitää olla uudempi kuin 3000.

Katso luku "Yleistä" sivulla 25.

- Modbus 40 kytketty virheellisesti Modbus-isäntään.

Tarkasta, että A on kytketty plussaan + ja B miinuk-

seen -.

HUOM!

Lisätietoa MODBUS 40:sta löydät osoitteesta

www.nibe.eu/modbus.

Tekniset tiedot

TEKNISET TIEDOT

CE

MODBUS 40
	12 VDC 45-80 mANimellisjännite
	154 x 108 x 40 mmMtat
	067 144Tuotenumero

WIRING DIAGRAM
