KÄYTTÖOHJE Ultra ARGO

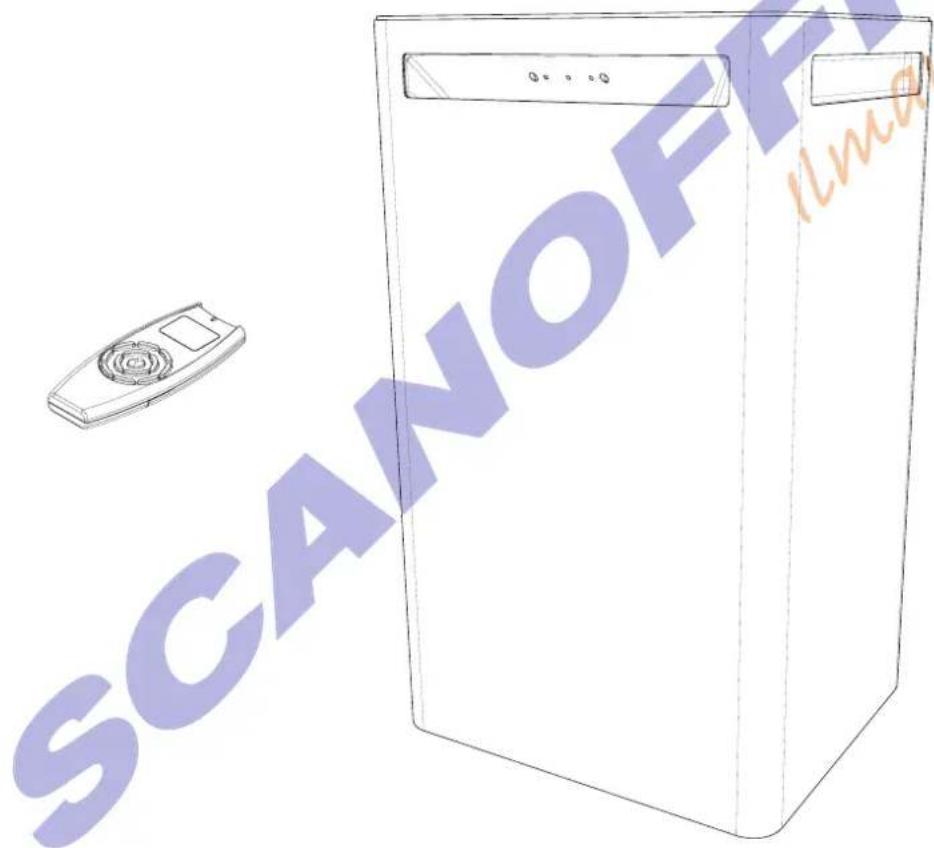

Siirrettävä ilmastointilaite Argo Ultra

KÄYTTÖOHJE

Tämä käyttöohje on tekijänoikeuslain perusteella Scanoffice Oy:n omaisuutta ja sen kopioiminen ja/tai käyttäminen miltään osin ilman tekijän lupaa on ehdottomasti kielletty.

SISÄLTÖ

LAITTEEN OSIEN NIMET 2

MERKKIVALOT 3

ENNEN LAITTEEN KÄYTTÖÄ 3

LAITTEEN TOIMINTA 4

- Ohjaus kaukosäätimellä 4

KAUKOSÄÄDIN 5

AJAN ASETUS 6

JÄÄHDYTYS 6

KOSTEUDENPOISTO 6

PELKKÄ TUULETIN 6

TUULETTIMEN NOPEUS 6

YÖTOIMINTO 6

AJASTUKSEN ASETUS 7

1 H AJASTUKSEN ASETUS 7

KONDENSSIVEDEN TYHJENNYS 7

KÄYTTÖ ILMAN KAUKOSÄÄDINTÄ 8

VINKKEJÄ ENERGIANSÄÄSTÖÖN 8

VIANHAKU 8

LÄPIVIENTI KITTI....9

HOITO JA PUHDISTUS 9

Laitteessa on oheinen merkki, joka ilmoittaa, että tämä tuote täyttää seuraavien EEC-direktiivien määräykset:

- Matalajännite no. 2006/95/CE.

- Radiohäiriösujoaus no. 89/336 EEC, 92/31 EEC ja 93/68 EEC.

Tämä vakuutus ei ole voimassa, jos laitetta käytetään väärin ja/tai valmistajan asennus- ja/tai käyttöohjetta ei ole noudatettu joltain osin tai kokonaan.

TUOTTEEN HÄVITTÄMINEN EUROOPANDIREKTIIVIN 2002/96/EC/MUKAAN

Laitteessa on oheinen merkki, joka ilmoittaa, että ilmastointilaitteen hävittämistä koskevat erityismääräykset (2002/96/EC), eikä sitä saa sekoittaa normaalin yhdyskuntajätteen joukkoon. Älä yritä purkaa laitetta itse, koska siitä voi aiheutua terveydellistä vaaraa ja ympäristöhaittoja. Ilmastointilaitteen saa purkaa ainoastaan valtuutettu asentaja, joka vastaa kylmäaineen, öljyn ja muiden osien asianmukaisesta käsittelystä.

Ota yhteys valtuutettuun asennusliikkeeseen, laitteen myyjään tai paikallisiin jälleenkäsittelystä vastaaviin viranomaisiin, jos haluat lisätietoa.

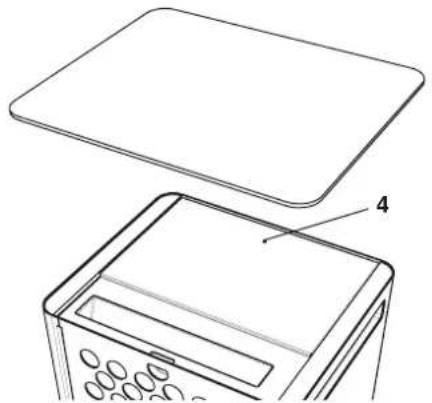

LAITTEEN OSIEN NIMET

1 2 3 11 12 10 6

1. Langaton kaukosäädin
   2.Merkkivalot
2. Ilman puhallus
3. Ilma sisään
4. Ilmansuodatin
   6.Etupaneeli
5. Kondenssiveden tyhjennysyhde (jäähdytys)

8.Virtajohto
9.Pyörät
10.Kahvat
11.Poistoilmaletku
12.Suutinkappale
13. Kondenssiveden tyhjennysyhde (kosteudenpoisto)

4 5 13 8 7 9

KÄYTTÖRAJOITUKSET

Huoneilman lämpötila:

Jäähdytys: MIN: 16 °C D.B. / 12 °C W.B.

MAX: 32 °C D.B. / 24 °C W.B.

Kosteudenpoisto: MIN: 10 °C D.B / 80 % suht. kosteus MAX: 32 °C D.B / 80 % suht. kosteus

D.B. = kuivalämpötila / W.B. = märkälämpötila

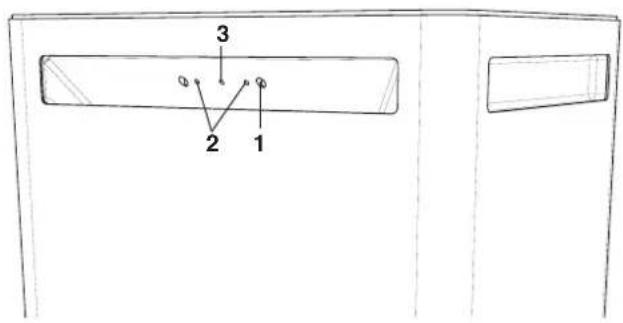

3 2 1

1. Vastaanotin: ottaa vastaan signaalit, jotka lähetetään kaukosäätimeltä.
2. Toiminta merkkivalot: tämä lamppu palaa laitteen ollessa toiminnassa. Se vilkahtaa kerran ilmoittaen, että signaali kaukosäätimeltä on saapunut ja otettu vastaan. Se vilkkuu jatkuvasti kun suojaustoiminto on päällä (sulatus tms.).
3. Seisontamerkkivalo: Tämä valo syttyy kun ilmanjäähdyttimeen on kytketty virta ja laite on valmis ottamaan käskyjä kaukosäätimeltä.

HUOMIO

Vesitason ilmoitus: Kun kondenssivesäiliö on täynnä, laite pysähtyy automaattisesti ja merkkivalo ryhtyy vilkkumaaan.

1. Käyttökytkin (ilman kaukosäädintä): Paina kytkintä käyttäen ohutta esinettä kuten kynän kärkeä ohjataksesi laitteen jäähdytys tai seisontatilaan.

VAROITUS

POIS-asento ei kytke virtaa pois laitteelta. Irrota pistoke pistorasiasta kun haluat katkaista virransyötön laitteelle kokonaan.

HUOMIO

TOIMINTA MERKKIVALON ja SEINONTAMERKKIVALOJEN vilkkuminen (A *) osoittaa, että toiminnon valinta laitteella ei ole mahdollinen. Jos tällainen toiminto on valittu ilmanjäähdytin ei toimi ennen kuin oikea toiminto on valittu.

ENNEN LAITTEEN KÄYTTÖÄ

• Tarkista, että sähköverkko, johon laite liitetään, vastaa laitteen vaatimuksia eli 220–240 V, 50 Hz, 1-vaihe.
- Varmistu, että virtapiiri johon laite liitetään, on riittävä kestämään ilmastointilaitteen kuormituksen, mukaan lukien mahdolliset muut laitteet. Tarkista ilmastointlaitteen vaatmaksimivirta lai eenttakana olevasta konekilvestä.

- Laite kytketään sähköverkkoon noudattaen Suomen sähköturvallisuusmääräyksiä.

- Varmistu, että virtakytkimet, sulakkeet jne. kestävät 20 A:n käynnistysvirran (yleensä alle yhden sekunnin ajan).

- Älä asenna laitetta tilaan, jossa se voi joutua alttiiksi vesiroiskeille (esim. pesulat).

- Varmistu, että käyttökytkin chjauspaneelissa on OFF-asennossa.

- Ennen kuin asetat pistokkeen pistorasiaan varmistu, että pistorasia on suojamaadoitettu.

- Älä koskaan kä tä äistotulppaa lai tteen käynnistämiseen tai pysäyttämiseen; käytä aina köyttkintä.

- Älä siirrä ilmastointilaitetta sen ollessa käynnissä. Pysäytä laite ensin köyttkimestä ja irrota pistotulppa pistorasiasta. Tarkista kondenssivesisäiliö ja tyhjennä se tarvittaessa laitteen takana sijaitsevasta tyhjennysletkusta.

• VAROITUS! Älä työnnä mitään esinettä tai vastaavaa ilmastointilaitteilman ulostulori lään. Tämä on erittäin vaarallista, koska puhallin pyörii suurella nopeudella.

• VAROITUS! Ilmastointilaite on varustettu aikareleellä, joka estää kompressorin käynnistämisen 3 minuuti aikana edellisestä pysäytyksestä.

- Varmistu, ettei laitteen ympärillä ole ilmankiertoa haittaavia esteitä. Älä peitä laitteen ilman ulostuloritilää tai imuilman säleikköä verhoilla tai vastaavilla. Älä laita mitään esineitä laitteen päälle. Varmistu, elään ttee takaosa on vähintään 10 cm:n päästä seinästä.

- Valmistaja ei vastaa mistään vahingoista, jotka aiheutuvat tämän käyttöohjeen tai Suomen sähkö-turvallisuusmääräysten noudattamataisästä tai rikkomisesta.

VAROITUS!

1. Irrota aina verkkojohdon pistotulppa rasiasta, ennen kuin siirrät laitetta tai puhdistat sitä.
2. Jos verkkojohto on vioittunut, se täytyy vaihtaa ammattilaisen toimesta. Ota tällöin yhteyttä laitteen myyjään tai maahantuojaan.
3. Älä anna lasten käyttää laitetta.

LAITTEEN TOIMINTA

JÄÄHDYTYS

• Sijoita ilmastointilaite mahdollisimman lähelle ikkunaa. Yhdistä lauhdutusilmaletku laitteen taakse. Venytä joustavaa lauhdutusilmaletkua siten, että se juuri ylettyy ulos ikkunanraosta.
• Jos ikkunanlauta on huoneen sisälle päin, saattaa olla parempi käyttää lauhdutusilmaletkun mukana tullutta suukappaletta. Kiinnitä suukappale lauhdutusilmaletkun vapaaseen päähän.
• Varo, ettei lauhdutusilmaletkussa ole jyrkkiä mutkia.
• Lauhdutusilmaletkun ikkunan läpiviennissä tarvitaan halkaisijaltaan 135 mm:n kokoinen reikä.

Käytettäessä laitetta kosteudenpoistotoiminnolla se ei jäähdytä. Tällöin ei myöskään tarvita lauhdutusilmaletkua. Parhaan kosteudenpoistotehon saavuttamiseksi jätä laitteen takaosan puhallus puhaltamaan vapaasti huonetilaan.

- Irrota taipuisa lauhdutusilmaletku tarttumalla letkun tyveen (koneen päässä) ja käännä ja vedä letkua samanaikaisesti jolloin se irtoaa lukitusmekanismistaan.

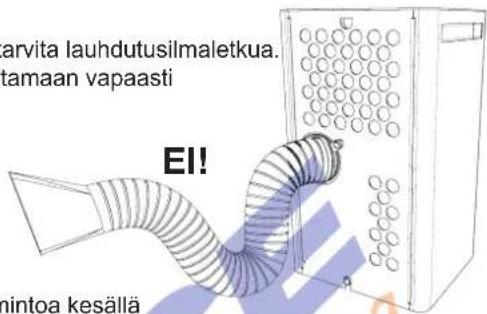

HUOMIO

• Tämän toiminnon käyttämistä suositellaan syksyllä ja talvella. Mikäli käytät tätä toimintoa kesällä tulee taipuisaa lauhdutuilmaletkua käyttää.
• Käytettäessä kosteudenpoistotoimintoa on suositeltavaa ottaa jatkuva kondenssiveden poisto käyttöön (katso kohta: "KONDENSSIVEDEN POISTO").

arvita lauhdutusilmaletkua. tamaan vapaasti EI! nintoa kesällä

KAUKOSÄÄTIMEN KÄYTTÖ

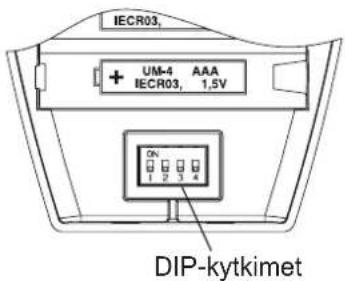

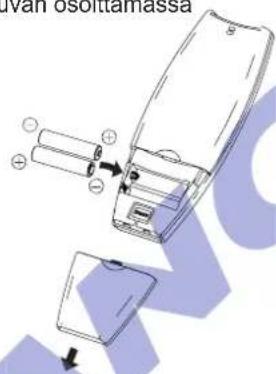

PARISTOJEN ASENNUS

Poista kaukosäätimen takaosan paristokotelon kansi ja tarkista, että DIP-kytkimet ovat kuvan osoittamassa kohdissa.

IECR03, + UM-4 AAA IECR03, 1.5V ON 1 2 3 4 DIP-Kytkimet

Ivan osontamassa

Aseta kaksi 1,5 V:n AAA alkalipaliparistoa paikoilleen. Varmista, että paristojen suuntaom paristotilan merkintöjen mukainen. Naytöllä vilkkuu kellonaika. Paina SEL TYPE-parainiketta.

Paristot kestävät noin kuusi kuukautta riippuen kaukosäätimen käytö m määrästä. Poista kaukosäätimen paristot, jos et käytä kaukosäädintä yli kuukauteen. Vaihda uudet paristot, kun kaukosäätimen LCD näyttö himmenee, tai kun kaukosäädin ei enää vaihda ilmastointilaitte n asetuksia.

Kaukosäätimen paristot ovat ongelmajätettä ja niitä on käsiteltävä jätemääräysten mukaisesti.

LÄMPÖTILA-ANTURIN VALINTA

Normaalisti huoneilman lämpötilaa mittaa ja ohjaa kaukosäätimen lämpötila-anturi (I FEEL –merkki on näytöllä). Paina kaukosäätimen I FEEL-painiketta, kun haluat aktivoida kaukosäätimen lämpötila-anturin mittaamaan huoneilman lämpötilaa. Tällä toiminnolla ohjataan ilmastointilaitetta huonetilan määrätyn kohdan lämpötilan mukaan eli sieltä, missä kaukosäädin sijaitsee. Kun käytät tätä toimintoa, varmistu ettei kaukosäätimen ja laitteen vastaanottimen välissä ole tiedonsiirtoa haittaavia esteitä.

Voit estää kaukosäätimen lämpötila-anturin toimimisen painamalla I FEEL -painiketta, kunnes sen merkki kaukosäätimen näytöllä sammuu. Kun kaukosäätimen lämpötila-ntun on pois päältä tapahtuu lämpötilan mit: us laitteessa olevasta lämpötila-anturista.

HUOMIO

Kaukosäädin lähettää lämpötilasignaalin sisäyksikölle aina, kun mitä tahansa painiketta painetaan ja automaattisesti viiden minuutin välein. Jos lämpötilaviesti ei välitysisäyksikölle viiteen minuuttiin jonkin häiriön takia, laite siirtyy automaattisesti mittaaman lämpötilaa sisäyksikön anturilta. Näissä tilanteissa kaukosäätimen ja laitteen mittaamat lämpötilat saattavat erota toisistaan.

KAUKOSÄÄTIMEN KÄYTTÖ

Kaukosäädintä käytettäessä osoita lähetinpää kohti sisäyksikön vastaanotinta.

VASTAANOTIN
LÄHETINPÄÄ

KAUKOSÄÄDIN

NÄYTTÖ
Tiedot näkyvät ruudussa, kun kaukosäädin on kytketty päälle. Jos kaukosäädin ei ole päällä, vain toiminto, huoneilman lämpötila ja kellonaika ovat näytöllä.

"I FEEL"- toiminto on päällä. Näkyy tiedonsiirron aikana Ajastintoiminnot Kellonaika Huonelämpötila Asetuslämpötila Puhaltimen nopeus Yöasetus Automaaattinen Keskinopeus Suuri nopeus Pieni nopeus

ANTURI

Kaukosäätimen sisällä oleva lämpötila- anturi mittaa huoneilman lämpötilaa

LÄMPÖTILA-ANTURIN VALINTA

Painamalla IFEEL -painiketta saadaan kaukosäätimen lämpötilan ohjaus toimintaan. (kaukosäätimestä ilmastointilaittee- seen ja päinvastoin).

LÄMPÖTILAN ASETUSPAINIKKEET

— (viileämpää)

Paina tätä painiketta, kun haluat laskea asetuslämpötilaa + (lämpimämpää)

PAINIKE EI OLE KÄYTÖSSÄ

ON/OFF KÄYTTÖPAINIKE

Tämä painike käynnistää ja pysäyttää ilmastointilaitleen.

"SEL TYPE -PAINIKE

Paina painiketta, kun haluat:

Asettaa kellonajan

Asettaa käynnistys- tai pysäytys- ajastimen

PUHALTIMEN NOPEUDEN VALINTA

Mikroprosessori valitsee automaattisesti puhaltimen nopeuden

Suuri nopeus Keskinopeus Pieni nopeus

AJASTIMEN JA KELLONAJAN ASETUSPAINIKKEET

Painamalla + tai — -painikkeita asetetaan kellonaika ja ajastimen ajat. Yksityiskohdat löytyvät kohdista "KELLONAJAN ASETTAMINEN" ja "AJASTIMEN ASETUS".

LÄHETIN

Näytössä näkyy merkki, kun tiedot välittyvät ilmastointilaitteen vastaanottimelle painettaessa jota kaukosätimen painiketta.

YÖASETUS PAINIKE

Katso yksityiskohdat "Yöasetus - toiminto" kohdasta.

Merkki ilmestyy näytölle ja mikroprosessori muuttaa aseluslämpöti- laa energian säästämiseksi, kun laite on jähdytys- tai kosteudenpoistotoiminnolla.

PAINIKE EI OLE KÄYTÖSSÄ

AJATIMEN ASETUSPAINIKE

Paina tätä painiketta, kun haluat asettaa ajastintoiminnon ks. kohta "AJASTIMEN ASETUS".

Painikkeesta muutetaan ilmastointi- laitteen toimintoja

(A) (automaattinen*)

Kun automatiikka on valittu, laite vertai-lee asetuslämpötilan ja huoneilman lämpötilaeroa ja valitsee automaattisesti joko jäähdytyksen tai lämmityksen.

(lämmitys)*

llmastointilaite lämmittää huonetilaa (kosteudenpoisto=kuivatus)

Ilmastointilaite laskee huoneilman kosteutta

(jäähdytys)

llmastointilaite jäähdyttää huoneilmaa

(tuuletus)

llmastointilaite kierrättää huoneilmaa

KELLONAJAN ASETTAMINEN

1. Paina SEL TYPE -painiketta kolmen kertaa. Kellonaika vilkkuu näytöllä.
2. Paina SET H- painiketta, kunnes tuntia osoittava aika on oikein näytöllä. Paina SET M -painiketta, kunnes minuuttia osoittava aika on oikein näytöllä. Näyttö lopettaa automaattisesti vilkkumisen.

JÄÄHDYTYS

HUOMAUTUS

Tarkista, että virta on kytketty laitteeseen ja sisäyksikön VALMIUSTILA-valo palaa.

1. Aseta MODE-painikkeesta JÄÄHDYTYS (COOL).
2. Käynnistä ilmastointilaite kaukosäätimen ON/OFF -painikkeesta.
3. Valitse TEMP-painikkeista haluamasi lämpötila. (Väliltä maksimi 32 °C ja minimi 16 °C)

NÄYTÖLLE ILMESTYY

VALITTU LÄMPÖTILA.

VIIDEN SEKUNNIN KULUTTUA

ASETUSLÄMPÖTILAN ASETTAMISESTA.

NÄYTÖLLE ILMESTYY UUDESTAAN

HUONELÄMPÖTILA

1. Valitse FAN SPEED-painikkeesta haluamasi puhaltimen nopeus.

KOSTEUDENPOISTO (DRY)

1. Aseta MODE-painikkeesta KOSTEUDENPOISTO (DRY)
2. Käynnistä ilmastointilaite kaukosäätimen ON/OFF-painikkeesta.
3. Valitse TEMP-painikkeista lämpötila, joka on 1-2 °C korkeampi, kuin huoneilman sen hetkinen lämpötila. (Välilitä maksimi 32 °C ja minimi 16 °C).

NÄYTÖLLE ILMESTYY

VALITTU LÄMPÖTILA.

VIIDEN SEKUNNIN KULUTTUA

ASETUSLÄMPÖTILAN ASETTAMISESTA,

NÄYTÖLLE ILMESTYY UUDESTAAN

HUONELÄMPÖTILA

HUOMAUTUS!

• Käytä kosteudenpoistoa, kun haluat alentaa ilman kosteutta.
• Kun asetettu lämpötila on saavutettu, laite toistaa samaa sykliä eli pysähtyy ja käynnistyy automaattiseti.
• Kosteudenpoistossa puhaltimen nopeus on joko pieni tai automaattinen, mikä estää ylijäähdytyksen.
• Kosteudenpoisto ei toimi alle 15°C huonelämpötilassa.

TUULETUS

Jos haluat pelkästään kierrättää huoneilmaa etkä jäähdyttää, toimi seuraavasti:

1. Käynnistä laite ON/OFF käyttöpainikkeesta.

2. Valitse toiminnon valintapainikkeesta tuuletus, jonka merkki ilmestyy näytölle.

PUHALTIMEN NOPEUS

Automaattinen

Valitse FAN SPEED painikkeesta "AUTO"-asento. Kun "AUTO" on valittu, laitteen mikroprosessori ohjaa automaattisesti puhaltimen nopeutta. Kun ilmastointilaite on käynnistetty, mikroprosessori laskee asetusarvon ja huoneen lämpötilan välistä eroa ja valitsee automaattisesti sopivimman puhallintehon.

Kun asetuslämpötilan PUHALLIN-ja huonelämpötilan ero: NOPEUS
Jäähdytys ja 2 °C tai sen yli Suuri kosteudenpoisto
2 - 1 °C Keski
Alle 1 °C Pieni

HUOMAUTUS!

Yllä esitetyt arvot perustuvat kaukosäätimen lämpötilamittaukseen. Jos käytössä on sisäyksikön lämpötila-anturi, toiminta saattaa hieman erota edellä esitetystä. Automaattinen puhaltimen nopeus ei le käytettävissä tuuletustoiminnossa.

KÄSIVALINTAINEN

Puhaltimen nopeutta voi muuttaa käytön aikana käsivalintaisesti valitsemalla FAN SPEED -painikkeesta haluttu puhaltimen nopeus.

YÖASETUS TOIMINTO

- Yöasetus-toiminto mahdollistaa energiansäästön.

1. Valitse MODE-painikkeesta jäähdytys tai kosteudenpoisto
2. Paina NIGHT -painiketta.
3. merkki ilmestyy näyttöön. Kun haluat lopettaa yöasetus-toiminnon, paina uudelleen SLEEP -painiketta.

Mitä yöasetus-toiminto tarkoittaa?

Tässä toiminnossa, ilmastointilaite poistaa kosteutta tai jäähdyttää huoneen haluttuun lämpötilaan. Kun asetuslämpötila on saavutettu, termostaatti pysäyttää laitteen. Noin yhden tunnin kuluttua yöasetus-toiminnon valinnasta, laite muuttaa lämpötila-asetusta automaattisesti alla olevan taulukon mukaan.

TOIMINTO ASETUSLÄMPÖTILANMUUTOS

Jäähdytys ja kosteudenpoisto Nostaa 1 °C

Kun huoneilman uusi asetuslämpötila on saavutettu, laite pysähtyy.

Noin 1 tunnin kuluttua laite nostaa jälleen automaattisesti lämpötila-asetusta 1 °C jäähdytyksellä ja vastaavasti laskee 1 °C lämmityksellä. Toiminto mahdollistaa energian säästön mukavuudesta tinkimättä.

Jäähdytys ja kuivatus

Asetuslämpötila Huoneämpötila 1°C 1 hour 1 hour TIME

AJASTIMEN ASETUS

A) KÄYNNISTYSAJAN ASETUS

1. Paina kerran SEL TYPE -painiketta. ON ja ajastinsymboli vilkkuvat.
2. Paina SET H -painiketta, kunnes haluttu tuntiaika ilmestyy näytölle. Paina SET M -painiketta, kunnes haluttu minuuttiaika ilmestyy näytölle
3. Paina On/OFF -painiketta käynnistääksesi ilmastointilaitteen.
4. Paina TIMER SEL -painiketta, jolloin ajastimen käynnistysaika aktivoituu.

B) PYSÄYTYSAJAN ASETUS

1. Paina kaksi kertaa SEL TYPE -painiketta. OFF ja ajastinsymboli vilkkuvat.
2. Paina SET H -painiketta, kunnes haluttu tuntiaika ilmestyy näytölle. Paina SET M -painiketta, kunnes haluttu minuuttiaika ilmestyy näytölle
3. Paina On/OFF -painiketta käynnistääksesi ilmastointilaitteen.
4. Paina TIMER SEL -painiketta, jolloin ajastimen pysäytysaika aktivoituu.

C) VUOROKAUSIOHJELMAN ASETUS (joko alla olevan mukaan tai päinvastoin)

1. Aseta Käynnistys/pysäytysajastin kuten kohdissa A ja B ohjeistetaan.
2. Paina On/OFF -painiketta käynnistääksesi ilmastointilaitteen.
3. Paina TIMER SELECT -painiketta kolme kertaa, jolloin vuorokausiajastin aktivoituu.

KONDENSSIVEDEN POISTO

Jos ilmastointilaitetta käytetään jäähdytystoiminnolla, ei ole välttämätöntä asentaa jatkuvaa kondenssiveden tyhjennysputkea, muutoin kuin erikoisissa ilmasto-olosuhteissa (korkea kosteuspitoisuus).

Tyhjennysputken kytkeminen jatkuvaa kondenssiveden poistoa varten kun ilmastointilaitetta käytetään JÄÄHDYTYS-TOIMINNOLLA, sammuta laite ja irrota pistotulppa pistorasiasta. Poista kumitulppa veden tyhjennysaukosta (A) alhaalta laitteen takaosasta ja kytke tyhjennysputki (sisähalkaisija 20 mm). Laita tyhjennysputken toinen pää tavalliseen viemäriin. Varmista, ettei tyhjennysputki ole mutkalla tai solmussa. Tyhjennysputken täytyy mennä laitteesta alaspäin koko matkaltaan.

Jos ilmastointilaitetta käytetään pelkästään kosteudenpoistoon, on sitä vastoin suositeltavaa kytkeä jatkuva kondenssiveden tyhjennysputki, jotta saavutettaisiin mahdollisimman suuri kosteudenpoisto teho.

Tyhjennysputken kytkeminen jatkuvaa kondenssiveden poistoa varten kun ilmastointilaitetta käytetään KOSTEUDEN-POISTOTOIMINNOLLA, sammuta laite ja irrota pistotulppa pistorasiasta. Poista muovi rengas ja kumitulppa veden tyhjennysaukosta (B) laitteen takaosasta ja kytke tyhjennysputki (sisähalkaisija 25 mm). Laita tyhjennysputken toinen pää tavalliseen viemäriin. Varmista, ettei tyhjennysputki ole mutkalla tai solmussa. Tyhjennysputken täytyy mennä laitteesta alaspäin koko matkaltaan. Laitteen keräilysäiliönt tyhjennys: Aika ajoin on välttämätöntä tyhjentää laitteen sisäinen keräilysäiliö. Kun keräilysäiliö on täynnä, ohjauspaneelin STANDBY valo vilkkuu. Aina kun siirrät laitteen toiseen tilaan tai varastoit sen, tyhjennä kondenssivedenkeräilysäiliö tyhjennysaukosta (A). Tyhjennä keräilysäiliö seuraavasti: Laita vesiastia laitteen takaosan veden tyhjennysaukon alle, poista kumitulppa ja anna veden valua. Laita kumitulppa takaisin tyhjennysaukkoon, kun tyhjennys on valmis.

TUNTIAJASTIMEN ASETUS

Tämä toiminto mahdollistaa sen, että ilmastointilaite toimii tunnin ajan asetetuin asetuksin riippumatta siitä onko laite käynnissä tai pysähtynyt

Ajastimen asetus

Paina TIMER SEL -painiketta neljä kertaa. Näytölle ilmestyy 1 HOUR TIMER -merkki

Ajastimen peruutus

Paina ON/OFF -painiketta pysäyttääksesi ilmastointilaitteen.

Odota kunnes sisäyksikkö pysähtyy.

Paina ON/OFF -painiketta uudestaan käynnistääksesi ilmastointilaitteen.

JATKUVA KONDENSSIVEDEN POISTO KOSTEUDENPOISTO- TOIMINNOLLA

B

JATKUVA KONDENSSIVEDEN POISTO JÄÄHDYTYS- TOIMINNOLLA

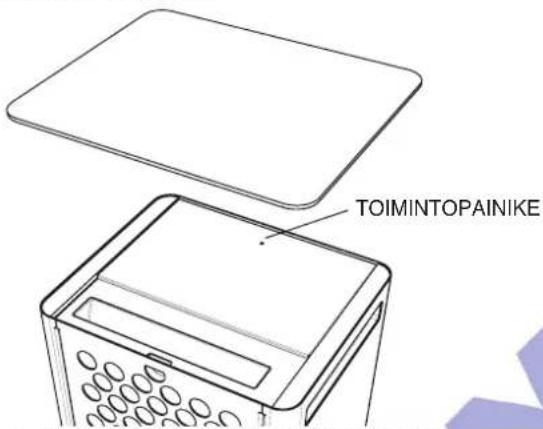

Jos olet kadottanut kaukosäätimen tai siinä on toimintahäiriö, toimi alla olevien ohjeiden mukaan.

1. JOS ILMASTOINTILAITE EI OLE KÄYNNISSÄ

Halutessasi käynnistää ilmastointilaitteen paina toiminto-painiketta, käytä ohutta apuvälinettä, esimerkiksi paperiliittimen päätä.

HUOMIO

Ilmastointilaite käynnistyy tuulettimen nopeudella KORKEA. Lämpötila-asetus on 25°C.

2. JOS ILMASTOINTILAITE ON KÄYNNISSÄ

Halutessasi sammuttaa ilmastointilaitteen paina toiminto-painiketta, käytä ohutta apuvälinettä esimerkiksi paperiliittimen päätä. Paina painiketta kunnes KÄYNTITILA-lamppu on sammunut.

HUOMIO

Sähkönsyötön katkeaminen laitteen käydessä.

Mikäli sähkönsyöttö katkeaa, laite pysähtyy. Sähkönsyötön palattua laite käynnistyy itse automaattisesti 3 minuutin kuluttua virran palaamisesta.

• Tuki ilmanvaihtolaitteen ilman tulo- ja poistoaukkoja. Mikäli aukot on peitetty, laite ei toimi hyvin ja se saattaa vaurioitua.
• Päästä suoraa auringonvaloa huoneeseen. Käytä kaihtimia tai verhoja.

HUOLEHDI:

• Pidä aina ilmasuodattimet puhtaina. Tukkiutunut suodatin heikentää laitteen tehoa.
• Estä jäähdytetyn ilman karkaaminen, pitämällä ovet, ikkunat ja muut tuuletusaukot suljettuina.
• Lauhdutusilmaletku on oikein paikoillaan eikä siinä ole jyrkkiä mutkia.
• Huonelämpötila on 16 °C yläpuolella jäähdytys ja kosteudenpoisto toiminnoilla.

EPÄILLESSÄSI TOIMINTAHÄIRIÖTÄ

VAROITUS

Matkapuhelinten käyttöä ilmastointilaitteen välittömässä läheisyydessä tulee välttää, sillä se voi aiheuttaa häiriötä laitteen normaaliin toimintaan. Mikäli havaitset laitteessa epätavallista toimintaa (OPR käyntitila huomautusvalot (2) palavat, mutta laite ei käy) palauta laite normaaliin tilaan katkaisemalla laitteen virta käyttökytkimestä tai irrottamalla pistotulppa pistorasiasta vähintään 60 sekunnin ajaksi. Tämän jälkeen käynnistä laite uudelleen.

• STANDBY huomautusvalon (3) vilkkuminen yhdessä pysähtyvän laitteen kanssa tarkoittaa, että laitteen keräilysäiliö on täynnä.
• Jos ilmastointilaitteesi ei toimi tyydyttävästi, tarkista seuraavat kohdat, ennen kuin otat yhteyttä huoltoon. Mikäli laite ei tämän jälkeenkään toimi tyydyttävästi, ota yhteyttä laiteen myyneeseen liikkeeseen.

Ongelma: ilmastointilaite ei käynnisty ollenkaan

Mahdollinen syy:

1. Sähkön syöttö häiriö
2. Vuotokytkin lauennut
3. Sähkösyötön jännite on liian alhainen
4. Käyttökytkin OFF-asennossa
5. Kaukosäätimen paristot ovat loppuun kuluneet

Korjaustoimenpiteet:

1. Palauta sähkövirran saanti
2. Ota yhteys huoltoon/laitteen myyneeseen liikkeeseen.
3. Ota yhteys sähköasennusliikkeeseen tai sähköntoimittajaasi
4. Paina kytkintä uudelleen
5. Vaihda paristot uusiin

Ongelma: Ilmastointilaite ei toimi, KÄYNTITILA huomiovalot (2) vilkkuvat ja STANDBY huomiovalo (3) ei pala.

Mahdollinen syy:

1. Viallinen kennoanturi

Korjaustoimenpide:

1. Ota yhteys huoltoon/laitteen myyneeseen liikkeeseen.

Ongelma: Ilmastointilaite ei toimi, KÄYNTITILA huomiovalot (2) vilkkuvat ja STNDBY huomiovalo (3) palaa.

Mahdollinen syy:

1. Viallinen huoneanturi
2. Ota yhteys huoltoon/laitteen myyneeseen liikkeeseen.

Korjaustoimenpide:

Ongelma: Kompressori käynnistyy, mutta pysähtyy hetken kuluttua.

Mahdollinen syy:

1. Ilmantuloaukot on tukittu.

Korjaustoimenpide:

1. Poista esteet ilmantuloaukkojen edestä.

Ongelma: Heikko jäähdytystoiminto

Mahdollinen syy:

1. Likaiset tai tukkeutuneet ilmansuodattimet
2. Ylimääräinen lämmönlähde tai liikaa ihmisiä huonetilassa
3. Ovet ja/tai ikkunat ovat avoinna.
4. Esteitä ilman tulo tai ilman poisto kohdissa.
5. Kaukosäätimen lämpötila on asetettu liian korkeaksi

Korjaustoimenpiteet:

1. Puhdista ilmansuodattimet
2. Poista ylimääräinen lämmönlähde, mikäli mahdollista
3. Sulje ovet ja ikkunat
4. Poista esteet
5. Aseta kaukosäätimeen oikea lämpötila

Ongelma: Ilmastointilaitteesta kuuluu napsahtelua

Mahdollinen syy:

1. Käytön aikana mikä tahansa muovi osa voi laajeta tai kutistua nopeiden lämpötila muutosten vuoksi. Tällaisissa tilanteissa napsahtavaa ääntä saattaa kuulua.

Korjaustoimenpiteet:

1. Tämä on normaalia toimintaa ja ääni lakkaa kun laite on asettunut tasaiseen lämpötilaan.

3 2 1

HUOMIO

Käyntitila ja STANDBY huomiovalojen yhtäaikainen vilkkuminen ilmoittaa, ettei valittu toimintamalli

(Ⓐ) ole tälle laitteelle mahdollinen.

Tässä tapauksessa ilmastointilaite toimii oikein vasta kun sopiva toimintamalli on valittu.

Lasi ikkunassa

Ulko-oven puisessa alaosassa

Seinässä: on suositeltavaa eristää läpivientikohta.

ASENNUS

• Tee reikä ikkunalasiin.
• Aseta läpivienti ilman tulppaa reikään.
• Aseta läpivienti siten, että tulppa tulee sisäpuolelle.
• Aseta lauhdutusletku paikoilleen laitteeseen.
• Tuo ilmastointilaite ikkunan lähelle ja aseta letku läpivientiin.

Jos haluat käyttää ilmastointilaitetta useissa huoneissa, läpivientejä on saatavissa myös erillisinä.

HUOLTO JA PUHDISTUS

VAROITUS!

Turvallisuutesi takia varmistu, että laite on pysäytetty käynnistykytkimestä ja myös verkkojohdon pistotulppa on irrotettu pistorasiasta, ennenkuin aloitat laitteen puhdistamisen.

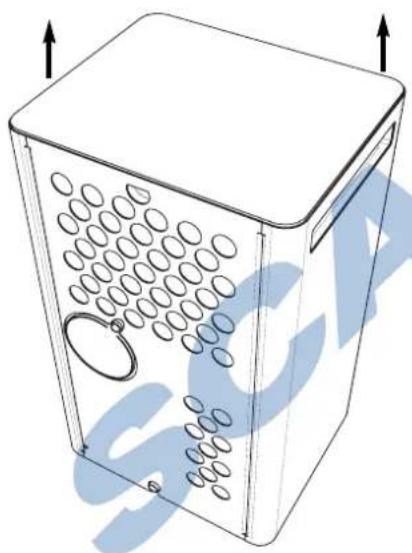

1. Suodattimen puhdistus

Ilmansuodatin on syytä tarkistaa vähintäin kahden käyttöviikon välein. Likainen suodatin laskee laitteen jäähdytystehoa ja voi jopa vaurioittaa laitetta. Suodatin voidaan irrottaa laitteen yläosan kautta poista-malla ensin kansi ja vetämällä suodatinta ylöspäin.

Kevyt pöly poistetaan pölynimurilla. Jos suodatin on kovin likainen, se voidaan pestä astianpesuaineella. Huuhtele suodatin sen jälkeen kylmällä vedellä ja anna kuivua ennen paikoilleen asettamista.

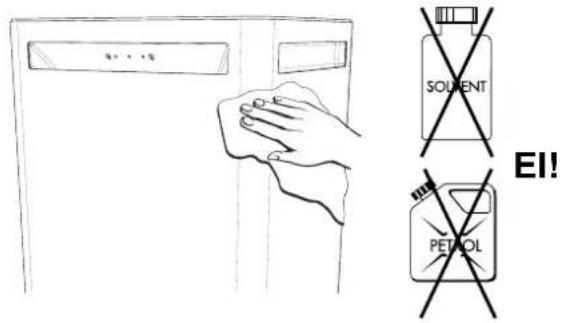

2. Kotelon puhdistus

Puhdista laite hieman kostealla, pehmeällä kangaspyyhkeellä. Tahrat voi poistaa miedolla pesuaineella (saippua tai astianpesuaine). Älä koskaan käytä liuottimia tai kemikaaleja eikä kovin kuumaa vettä. Älä koskaan kaada tai ruiskuta vettä laitteen päälle, koska se vahingoittaa laitteen sisäosia ja voi aiheuttaa sähköiskun vaaran.

3. Varastointi

Jos laitetta ei käytetä pitkään aikaan, puhdista suodatin ja tyhjennä kondenssiveden säiliö ennen varastointia. Varastoi laite aina pystysuorassa asennossa. Älä laita mitään painavia esineitä laitteen päälle ja suojaa se kangas- tai muovipussilla.

4. Kuljetus tai siirto

Pidä laite pystyssä, mikäli se on suinkin mahdollista, siirtämisen ja kuljetuksen aikana. Jos tämä ei ole mahdollista. pane laite kyljelleen. Kun laite nostetaan jälleen pystyyn, on syytä odottaa vähintään 4 tuntia, ennenkuin laite käynnistetään.

1. Turvallisuutesi takia tarkista aika ajoin, että laitteen verkkojohto on moitteetomassa kunnossa. Jos huomaat johdon vioittuneen, käänny lähimmän huoltoliikkeen puoleen ja korjauta verkkojohto.

EI! SOLVENT PETROL

EI!

EI!

KÄYTTÖVIHJEITÄ

Jos ilmastointilaitteesi ei toimi tyydyttävästi, tarkista seuraavat kohdat, ennenkuin otat yhteyttä huoltoon.

• Verkkojohdon pistotulppa on paikoillaan pistorasiassa.
• Sulake on ehjä.
  • Ilmansuodatin on puhdas.
• Lauhdutusilmaletku on paikoillaan eikä siinä ole jyrkkiä mutkia.
• Huoneilman lämpötilan ja asetuslämpötilan välinen ero on yli 1°C.
• Olet noudattanut tämän käyttöohjeen ohjeita ja määräyksiä.

HUOMIO

- Jos STANDBY merkkivalo (3) vilkkuu ja ilmastointilaite on pysähdyksissä, on kondenssiveden säiliö täynnä.
