KÄYTTÖOHJE Electra 6120F-105 Oras
Oras Electra 6120F Suunnittelu- ja työohje
Oras Electra 6120F Oras Electra 199275

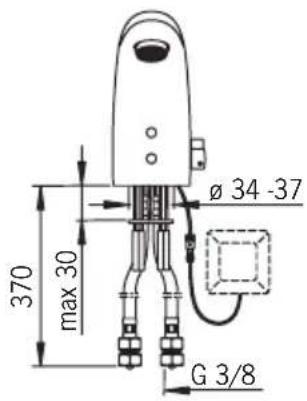

Ominaisuudet
Vesikaluste
- kosketusvapaa
- varustettu lämmönsäädöllä
- pesuallaskiinnitys
- 12 VDC
- maksimivirtaama 6 l/min
Tekniset tiedot
Vesikaluste
Käyttöpaine 100 - 1000 kPa
Virtaama 300 kPa (virtauksenrajoittimin) 0.1 l/s
Painehäviö virtaamalla (0.1 l/s) 200 kPa
Käyttöveden lämpötila max. 70°C
Ääniluokka I (ISO 3822)
Suojausluokka IP 67
Sähköliitäntä 12 VDC
Nimellinen virrankulutus 0.2 A
Min.virrankulutus 0 A
Sallittu syöttöjännitteen rippeli (aaltoilu) <100 mVpp
Kaapelin pituus 0.5 m
Max. virtausaika 2 min
Tunnistusalue optimaalisesti
asetettu
Älykäs jälkivirtaama-aika 3 s ± 2 s
Vaatimukset virtalähteelle: Virtalähteen ulostulon tulee olla oikosulkusuojattu
(EMC 89/336/EEC)

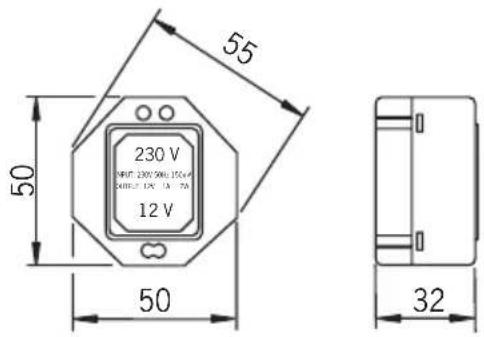

Ominaisuudet
Muuntaja
- Lähtöjännite 12 VDC ±5%
- Lähtövirta 1 A
- Sähköliitäntä 230 VAC / 35 W
Tekniset tiedot
Muuntaja
Sähköliitäntä 230 VAC / 35 W
Lähtöjännite 12 VDC ±5%
Virransyöttökyky 1 A
Suojausluokka IP 00
Kaapelin yhteispituus
virtalähteen ja laitteiden välillä
Kytkettävien laitteiden määrä
Matalajännite kaapeli
max. 100 m
max. 5 kpl
(kts. ko hanan tai
huuhtelulaitteen
asennus- ja
huolto-ohjeesta,
määrä voi olla
rajoitettu
pienemmäksi)
2 × ≥ 0.5 ~mm^2
Huom!
Käytettäessä muun valmistajan muuntajaa.
Kytkettävien laitteiden määrä 1 - 15 kpl
Virransyöttökyky 15 kpl ≥3 A
(kts. esimerkkiasennus 2)

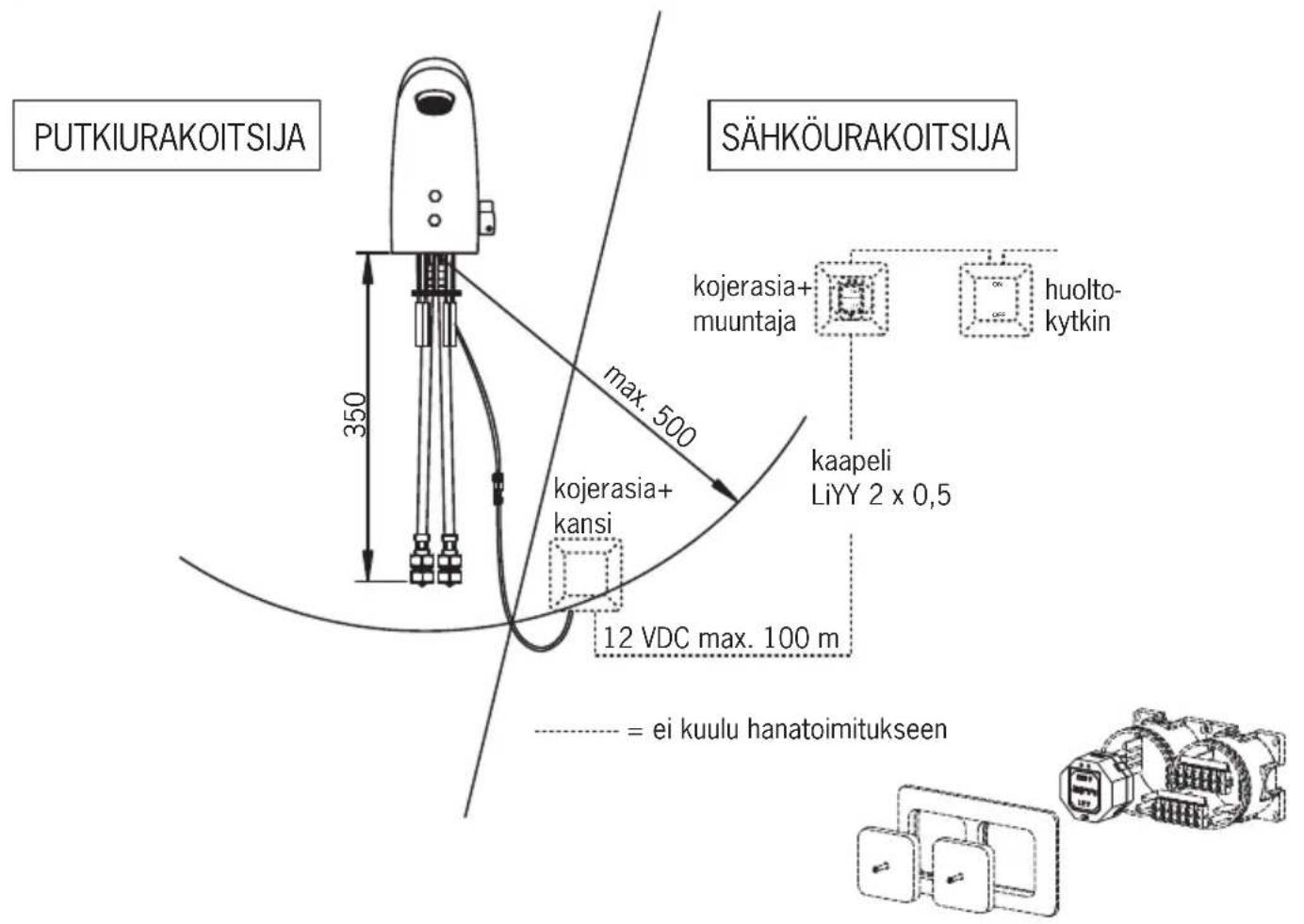

Suunnitteluohjeet
LVI-suunnittelija
- merkitsee suunnitelmiinsa johdotettavien vesikalusteidenpaikat (sekä tyypit)
- käy yhdessä sähkösuunnittelijan kanssa läpi tarvittavat kaapeloinnit sekä huoltokytkin- ja muuntajahankinnat
Sähkösuunnittelija
- merkitsee suunnitelmiinsa huoltokytkimen ja muuntajan tyypin sekä paikan ja näille kojerasiat
- merkitsee suunnitelmiinsa vesikalusteille kojerasiat
- asennuspaikan mukaan (IP luokitus)
- merkitsee suunnitelmiinsa johdotuksen ryhmäkeskukselta huoltokytkimelle ja muuntajalle
- merkitsee suunnitelmiinsa muuntajan ja kalusteiden välisen johdotuksen (LiYY 2x0.5)
Työohjeet
Vaihe 1 Sähköurakoitsija hankkii ja asentaa
- kojerasiat vesikalusteille, muuntajalle ja mahdolliselle huoltokytkimelle
- muuntajan (kts. ominaisuudet) esim. Oras 199275 sekä mahdollisen huoltokytkimen muuntajalle
- putkittaa ja/tai kaapeloi mahdollisen huoltokytkimen sekä muuntajan
- putkittaa ja/tai kaapeloi rasiat muuntajalta vesikalusteille (LiYY 2x0.5)
Vaihe 2 Putkiurakoitsija hankkii ja asentaa
- vesikalusteen sekä tarvittavat liittimet kalusteen liittämiseksi putkistoon
Vaihe 3 Sähköurakoitsija
- kytkee vesikalusteen kytkentäjohdon kojerasiassa
Vaihe 4 Putkiurakoitsija
- suorittaa vesikalusteen koekäytön

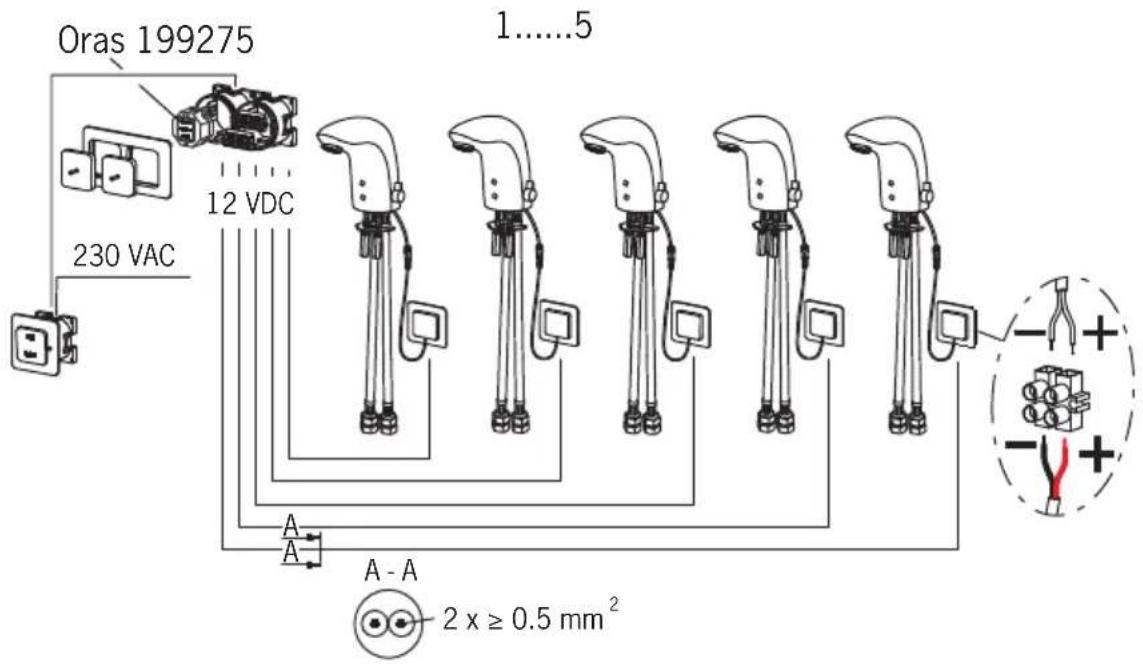

Asennusesimerkki 1
1-5 hanaa, Oras -muuntaja 199275

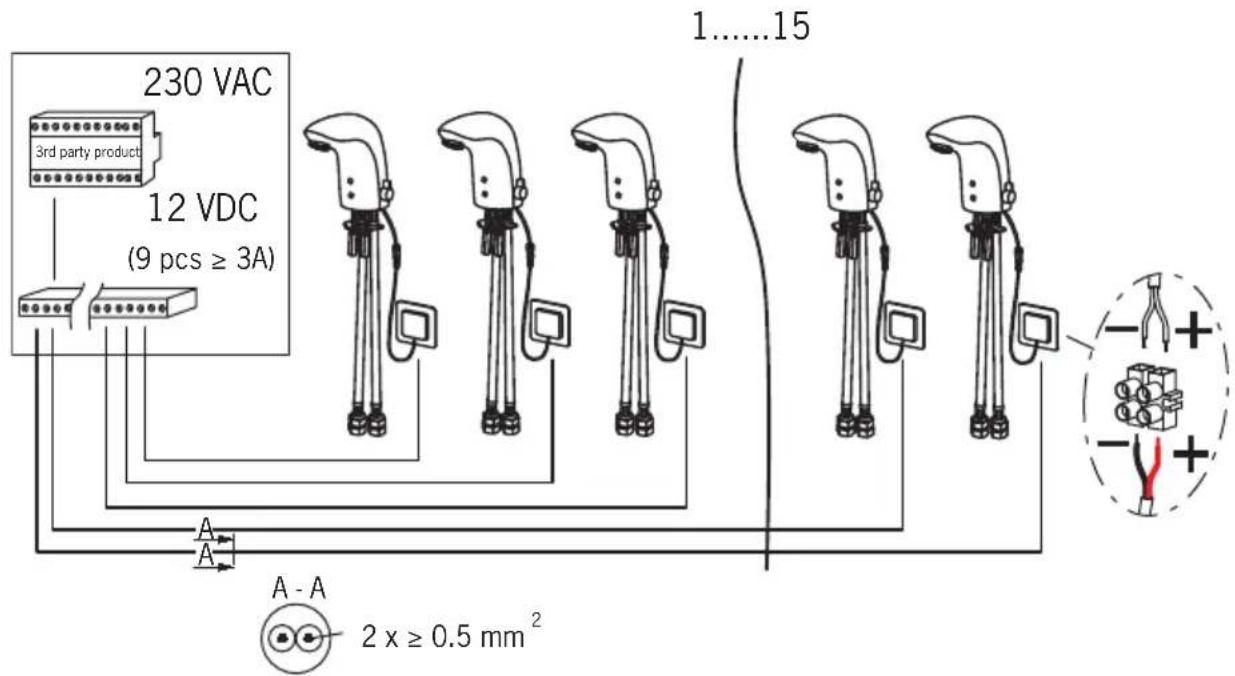

Asennusesimerkki 2
1-15 hanaa, muun valmistajan muuntaja
Vinkkejä onnistuneeseen asennukseen:
- huoltokytkimen asennus suositeltavaa
- jos useita huoltokytkimiä, selvä merkintä kytkennöistä jokaiseen
(esim. huone1, miesten WC 2kpl +naisten WC 2 kpl) - vakiokojerasiat esim. Ensto AU3.2, Strömfors JR00
- vakioliitäntäkansi esim. Ensto AK4, Strömfors RLK2
