KÄYTTÖOHJE C-4206-S Savo

Lue tämä käyttöohje ennen liesikuvun asennusta ja käyttöä. Näin vältytään mahdollisilta vahingoilta tai laitteen rikkoutumiselta.

Tärkeää!

Liesikuvun asennuskorkeudeksi suositellaan 50-60cm liedestä mitattuna.

(Asennuskorkeus min. 65cm kaasulieden yhteydessä)

Liesikupua ei saa yhdistää savukaasuja poistavaan hormiin (puuliesi, takka yms.) Mikäli liesikupu yhdistetään poistohormiin, on asennuksessa noudatettava paikallisen paloviranomaisen määräyksiä. Seinärakenteen läpi kulkeva hormi tulee olla tähän tarkoitukseen suunniteltu.

Huoneeseen on varmistettava riittävä korvausilman saanti mikäli liesikupu ja esimerkiksi leivinuuni tai takka ovat samanaikaisesti käytössä. Jos huoneeseen tulee liian suuri alipaine, saattaa savukaasut ohjautua takaisin huoneilmaan. Tämä estetään riittävällä ilmanvaihdolla, esim. avaamalla ikkuna.

Liesikuvun suojausluokka 2.

Tarkista, että verkon jännite vastaa tyyppikilvessä ilmoitettua arvoa.

Kiinteään asennukseen sisällytettävä erotuslaite!

Kytke liesikupu aina irti sähköverkosta ennen puhdistusta tai huoltotoimia.

KÄYTTÖTURVALLISUUS

Vältä syttymisherkkien aineiden käyttöä liesikuvun välittömässä läheisyydessä, älä myöskään liekitä liesikuvun alla. Noudata aina erityistä varovaisuutta upporasvassa paistettaessa. Varaa astian kansi lähettyville mahdollisten liekkien sammuttamiseksi. Useaan kertaan käytetty rasva on erittäin syttymisherkkää. Älä käytä avonaista grilliä liesikuvun alla.

ON PALOVAARAN RISKI, JOS LAITETTA EI PUHDISTETA KÄYTTÖOHJEEN MUKAISESTI!

LIESIKUVUN HOITO

Noudattamalla annettuja ohjeita, vältytään turhilta huoltokustannuksilta sekä varmistetaan liesikuvun pitkä käyttöikä.

Rasvasuodattimen puhdistus: Liesikuvun hoidossa on tärkeää huolehtia rasvasuodattimien puhtaudesta. Rasvasuodattimet on puhdistettava 30 käyttötunnin, tai vähintään kahden kuukauden välein.

Rasvasuodattimien irrotus: Paina suodattimessa olevaa lukitusta ja irrota suodatin.

Pese rasvasuodatin käsin tai astianpesukoneessa. Käsin pesussa käytä harjaa sekä emäksistä pesuainetta, jolloin rasva irtoaa parhaiten. Asenna rasvasuodattimet takaisin paikalleen.

Muiden pintojen puhdistus: Liesikupu on pidettävä puhtaana. Rasvaroiskeet tulee puhdistaa säännöllisesti. Älä käytä puhdistuksessa hankaavia tai syövyttäviä aineita.

Käytä metallipintoihin soveltuvia puhdistusaineita. Noudata aina pesuainepakkauksen ohjeita!

ILMANPOISTO

Liesikuvun voi liittää hormiin tai se voi toimia huonetilaan palauttavana, suodattavana tuulettimena.

Huonetilaan palauttava: Liesikuvun läpi kulkeva ilma ja höyry suodatetaan aktiivihiilisuodattimen avulla. Suodatettu ilma palautuu huonetilaan liesikuvun poistoritilän kautta. HUOM: Suodattavassa liesikuvussa on aina käytettävä sekä aktiivihiilisuodatinta että ilmanohjainta

Hormiin liitetty liesikupu: Liesikuvun läpi kulkeva ilma ja höyry ohjautuu ulos hormin kautta. Liesikupu ei tarvitse aktiivihiilisuodatinta

Kerrostaloissa tms. keskusilmanvaihdolla varustetuissa huoneistoissa liesikuvun yhdistäminen ilmanvaihtoventtiiliin on kielletty!

ASENNUS

Ennen asennusta:

• erotuslaite tulee olla luokse päästävissä
• varaa 150/125mm poistoputki valmiiksi (ei sisälly toimitukseen)

Irrota rasvasuodatin painamalla suodattemissa olevaa lukitusta C sisäänpäin.

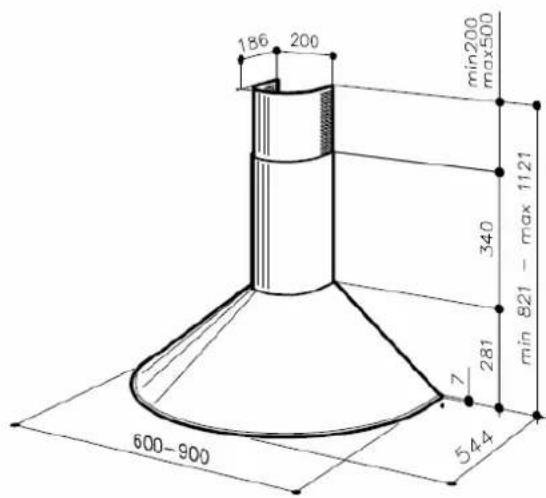

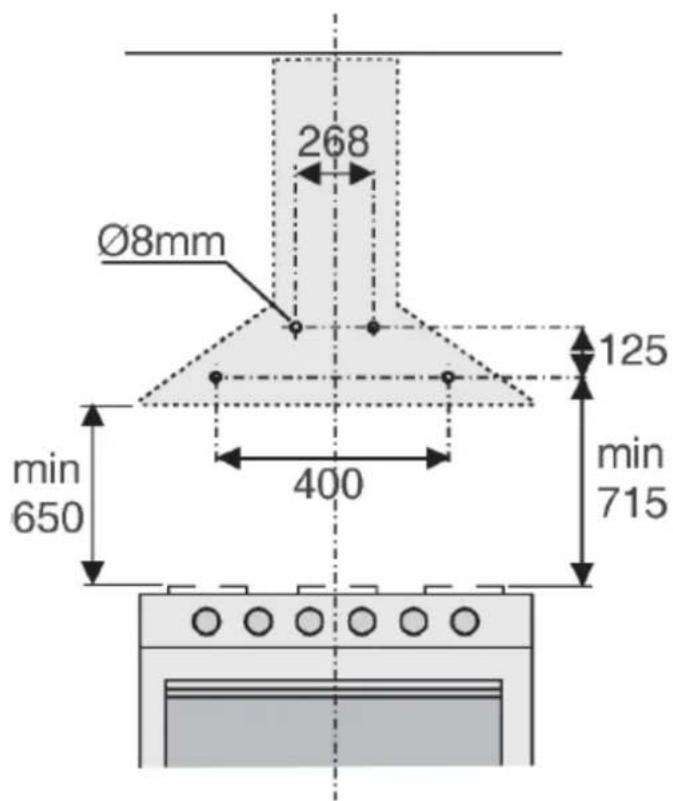

Kiinnitys seinään: katso mitoitus alla olevasta kuvasta ja poraa reiät (8mm) kuvan mukaisesti. Huom! Minimi 650mm kaasulieden yhteydessä.

Tulppaa reiät, nosta kupu paikalleen ja kiinnitä ruuveilla.

Kiinnitystarvikkeet toimitetaan liesikuvun mukana.

Säädä peiteputken kiinnitysraudan W leveys ruuvien A avulla.

Asenna kiinnitysrauta W seinään tai kattoon mukana toimitettujen ruuvien avulla.

Varmista että putket ovat linjassa liesikuvun kanssa.

HORMIIN LIITETTY LIESIKUPU

Käytä liesikuvun puoleisessa päässä läppäventtiiliä L, joka estää kylmän ilman virtaamisen sisään kun laite ei ole toiminnassa.

Yhdistä liesikuvun poistoaukko hormiin 150mm poistoputkella täyden tehon hyödyntämiseksi. Poistoilmaputken (ei kuulu toimitukseen) tulee olla mahdollisemman suora ja lyhyt.

Mikäli poistoputki on halkaisijaltaan 125mm, käytä supistajarengasta S.

Takuu ei ole voimassa jos käytetään alle 125mm poistoputkea.

(Lilian suuri vastapaine voi vahingoittaa laitetta)

Varmista samalla poistohormin riittävä eristys.

Kytke liesikupu sähköverkkoon. Asenna suojaputket, nosta yläosa sisäkattoon ja kiinnitä kahdella ruuvilla G kiinnitysrautaan W.

Kiinnitä rasvasuodatin takaisin paikalleen.

s

L

Aktiivihilisuodatin on tilattava erikseen

Tärkeää!

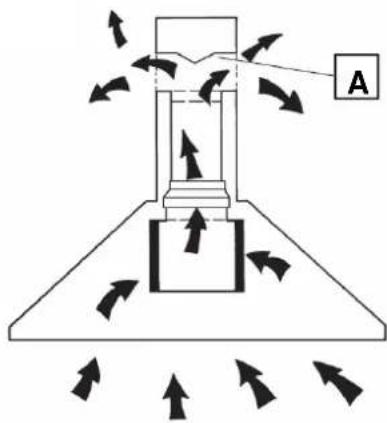

Kiinnitä ilmanhajottaja A suojaputken yläosaan (ilmanpoistoaukot) neljällä ruuvilla, jotka ovat mukana pak- kauksessa.

Asenna 125mm poistoilmaputki ilmanhajottajaan. Aseta supistajarengas liesikuvun ilmapoistoaukon päälle.

Kytke liesikupu sähköverkkoon.

Asenna suojaputket, ja nosta ylempi osa sisäkattoon ja kiinnitä kahdella ruuvilla G kiinnitysrautaan W.

Asenna aktiivihilisuodattimet ja kiinnitä rasvasuodatin paikalleen.

Kytkin A	Valokytkin
Kytkin B	Kytkee moottorin päälle ja pois. Valitsee moottorin nopeuden.
Merkkivalo C	Merkkivalo on päällä kun liesikupuun on kytketty virta.

LIESIKUVUN HUOLTO

Rasvasuodattimen puhdistus: (30 käyttötuntia / 2 kuukautta)

Irrota rasvasuodatin painamalla lukitusta C sisäänpäin.

Pese rasvasuodatin käsin tai astianpesukoneessa.

Aktiivihilisuodattimien vaihto: (120 käyttötuntia)

Irrota rasvasuodatin. Kierrä hiilisuodattimet irti ja asenna uudet paikalleen.

Puhdista samalla rasvasuodatin.

Lampun vaihto:

Avaa rasvasuodatin ja irrota lampun suojalasi. Vaihda polttimo vastaavaan uuteen ja kiinnitä suojalasi ja rasvasuodatin paikalleen.

Art No 90227 Aktiivihilisuodatin HS-12
