KÄYTTÖOHJE BQ2D7G144 SAMSUNG

ajattele mahdollisuuksia

Kiitos, että ostit tämän Samsung-tuotteen. Jos haluat lisää palveluita, rekisteröi tuotteesi osoitteessa:

www.samsung.com/register

CE

SAMSUNG

Oppaan käyttö

Kiitos, että valitsit SAMSUNGin kalusteuunin.

Tässä käyttöoppaassa on tärkeitä turvallisuus- ja käyttöohjeita, jotka auttavat uuden kodinkoneesi käytössä ja hoidossa.

Lue käyttöopas huolellisesti ennen uunin käyttöönottoa ja säilytä se tulevaa tarvetta varten.

Käyttöoppaan kuvasymbolit.

Varoitus tai Vaara Tärkeää Huom.

Turvallisuusohjeet

Tämän uunin saa asentaa vain valtuutettu sähköasentaja. Asentaja vastaa siitä, että laite kytketään sähköverkkoon voimassaolevien turvallisuusmääräysten ja -suositusten mukaisesti.

SähköturvalliSuuS

Uunia ei saa asentaa, jos se on vaurioitunut kuljetuksen aikana.

- Tämän laitteen saa kytkeä sähköverkkoon vain valtuutettu sähköasennusliike.

- Älä yritä käynnistää tai käyttää viallista tai vahingoittunutta laitetta.

- Korjauksia laitteeseen saa tehdä vain valtuutettu asentaja. Asiantuntematon korjaus voi vaarantaa käyttäjän ja muiden turvallisuuden. Ota yhteys SAMSUNG-huoltoon tai jälleenmyyjään, jos uunisi kaipaa korjausta.

- Hanki uudet verkkojohdot ja -liittimet viallisten tilalle valtuutetusta huoltoliikkeestä tai laitteen valmistajalta.

- Sähköjohdot tai -kaapelit eivät saa olla kosketuksissa uuniin.

- Uuni kytketään sähköverkkoon käyttäen hyväksyttyä suojakatkaisinta tai sulaketta. Älä milloinkaan käytä jakorasioita tai jatkojohtoja.

- Arvokilpi sijaitsee uuninluukun oikealla puolella.

- Laite on irrotettava sähköverkosta korjaamisen tai puhdistamisen ajaksi.

- Noudata varovaisuutta, kun käytät uunin lähellä sijaitsevia sähköpistokkeita.

- Tämä laite ei ole tarkoitettu fyysisesti tai psyykkisesti rajoittuneiden eikä kokemattomien henkilöiden (mukaan lukien lapset) käytettäväksi, ellei heidän turvallisuudestaan vastaava henkilö ole läsnä tai opastanut heitä käyttämään laitetta oikein.

VAROITUS: Laitteen näkyvillä olevat osat voivat kuumeta käytön aikana.

Palovammojen välttämiseksi pienet lapset on pidettävä turvallisella etäisyydellä uunista.

VAROITUS: Irrota laite sähköverkosta vaihtaessasi uunin lamppua välttääksesi sähköiskun vaaran. Uunin ollessa käynnissä sen sisäpinnat tulevat hyvin kuumiksi.

2\_ Oppaan käyttö

turvalliSuuS käytön aikana

• Tämä uuni on tarkoitettu vain kotitalouden ruuanvalmistukseen.
• Uunia käytettäessä sen sisäpinnat tulevat polttavan kuumiksi. Älä koske uunin sisäpintoja tai lämpövastuksia ennen kuin ne ovat jäähtyneet kunnolla.
• Älä säilytä palavia materiaaleja uunissa.
• Uunin pinnat kuumenevat, kun se kuumennetaan korkeaan lämpötilaan pidemmäksi aikaa.
• Avatessasi uunin luukkua varo uunista purkautuvaa kuumaa ilmaa ja höyryä.
• Kun valmistat alkoholia sisältäviä ruokia voi alkoholi höyrystyä korkeassa lämpötilassa ja höyry voi syttyä palamaan tullessaan kosketuksiin uunin kuuman kohdan kanssa.
• Turvallisuussyistä laitetta ei tule koskaan puhdistaa höyry- tai painepesurilla.
• Pidä lapset turvallisella etäisyydellä uunista sen ollessa käytössä.
• Pakasteruuat, kuten pizzat, tulee paistaa grilliritilän päällä. Uunipelti voisi vääntyä suuren lämpöeron vuoksi.
• Älä kaada vettä kuuman uunin pohjalle. Se voi vahingoittaa emalipintaa.
• Uunia käytettäessä sen luukun tulee olla kiinni.
• Varo avatessasi uunin luukkua ennen höyrypuhdistuksen loppua, sillä vesi uunin pohjalla on kuumaa.
• Älä vuoraa uunin pohjaa alumiinifoliolla äläkä peitä sitä uunipellillä, paistoalustalla tai vuoalla. Alumiinifolio estää uunin kuumenemisen, mikä voi vahingoittaa emalipintoja ja estää ruuan kunnollisen kypsymisen.
• Hedelmämehuista jää tahroja, jotka voivat jäädä lähtemättömästi uunin emalipinnoille. Kun paistat kosteita kakkuja, käytä uunipannua.
• Älä pane astioita uunin luukun päälle.
• Tätä laitetta ei ole tarkoitettu pienten lasten tai rajoitteisten henkilöiden käyttöön ilman vastuullisen aikuisen riittävää valvontaa.
• Pienten lasten ei saa antaa leikkiä laitteella.
• Irtoava lika ja kaikki astiat tulee poistaa uunista automaattisen kuumapuhdistuksen ajaksi.
• Automaattipuhdistuksen aikana pinnat tulevat tavallista kuumemmiksi, joten lapset tulee pitää turvallisella etäisyydellä.

Hävitysohjeet

PakkauSmateriaalin hävityS

• Laitteen pakkausmateriaalit ovat kierrätettäviä.
• Hävitä pakkausmateriaalit viemällä ne paikkakuntasi asianmukaisiin jätepisteisiin.

vanhojen laitteiDen hävittäminen

VAROITUS: Ennen kuin hävität vanhat laitteet, tee ne toimimattomiksi, jotteivät ne aiheuttaisi vaaraa kenellekään.

Voit tehdä laitteen toimimattomaksi kytkemällä sen irti verkkovirrasta ja irrottamalla sen sähköjohdon.

Vanhat laitteet on hävitettävä asianmukaisesti, jottei niistä synny ympäristöhaittoja.

• Laitetta ei saa hävittää talousjätteen mukana.
• Tietoja ongelmajätteiden keräysajoista ja vastaanottopisteistä saat paikallisilta jätehuoltoviranomaisilta.

Turvallisuusohjeet _3

Sisältö

UUnIn ASenTAmInen

5

OSAT jA OmInAISUUdeT

8

AIKUVAImISTelUT

13

UUnIn KäyTTö

15

PUHdISTUS jA HUOITO

40

TAKUU jA HUOITO

49

TeKnlSeT TledOT

51

5 Asentajan turvallisuusohjeet
5 Asennus tason alle
6 Asennus kaapistoon
7 Sähköverkkoon liittäminen

8 Uuni
9 Kytkimet
9 Varusteet

11 Varusteiden käyttö
12 Erikoisominaisuudet
13 Kellonajan asetus
14 Ensipuhdistus

15 Jakotoiminnon asetus
18 Lämpötilan asetus

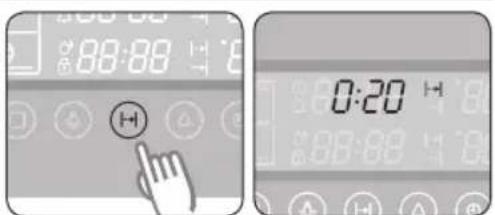

19 Toiminta-aika
20 Virran katkaisminen
21 Munakello
21 Valokatkaisin
22 Lapsiturvatoiminto

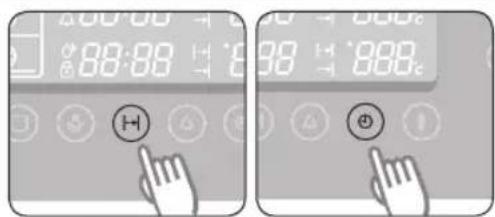

22 Äänimerkin mykistäminen
23 Uunin toiminnot
31 Koekeittiössä testatut ruuat
32 Automaattinen ruuanvalmistus
40 Höyrypuhdistus
42 Nopea kuivaus
42 Ulkopinnat
42 Uunin sisäosat
42 Varusteet

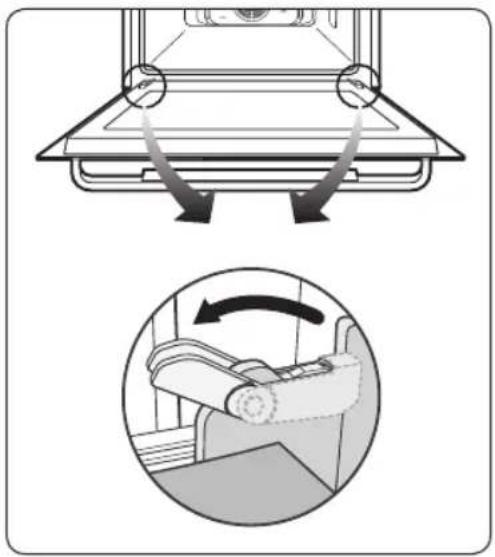

43 Uuninluukun puhdistus

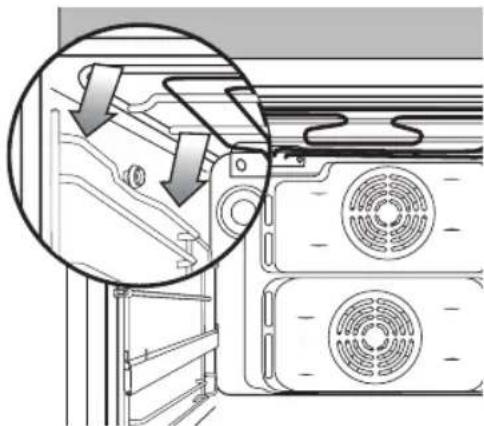

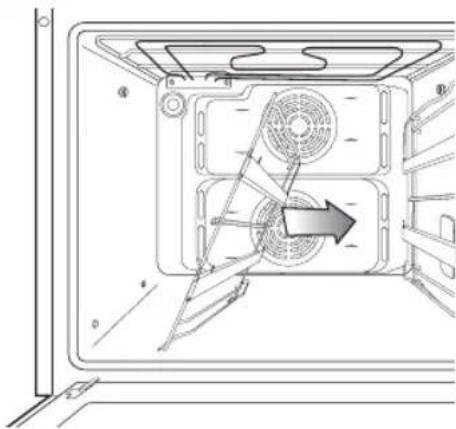

46 Sivuohjaimet

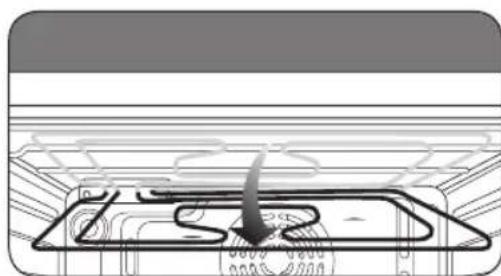

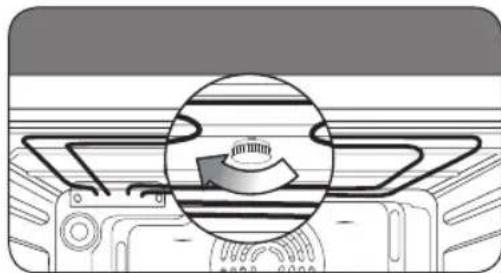

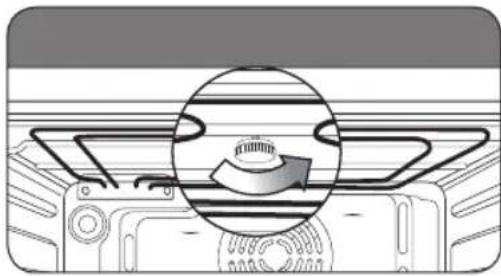

47 Ylävastuksen puhdistaminen (lisävaruste)
48 Lampun vaihto
49 Usein kysytyt kysymykset ja vianetsintä

51 Tekniset tiedot

4_Sisältö

Uunin asentaminen

Tämän laitteen sähköasennuksen saa suorittaa vain valtuutettu sähköasentaja. Asennuksessa on noudatettava laitteen mukana tulevia asennusohjeita. Poista suojamuovi uunin luukusta asennuksen jälkeen. Poista suojateipit uunin sisäpinnoista asennuksen jälkeen.

aSentajan turvalliSuuSohjeet

• Asennuksen on taattava suojaus altistumiselle sähkövarauksellisille osille.
• Kalusteen, johon laite asennetaan, tulee täyttää standardin DIN 68930 vakausvaatimukset.

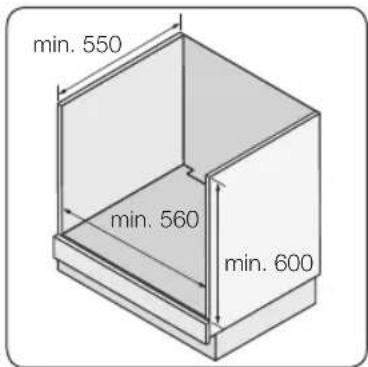

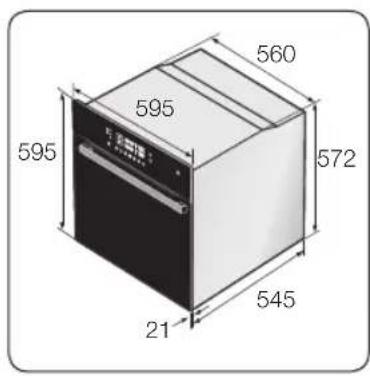

aSennuS taSon alle

- Noudata vaatimuksia vähimmäisetäisyyksistä.

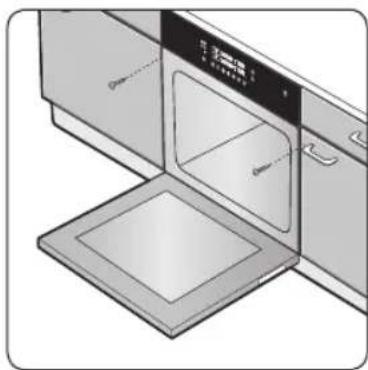

- Kiinnitä uuni paikoilleen ruuveilla molemmilta puolilta.

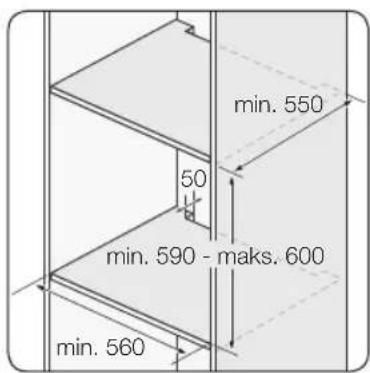

- Noudata vaatimuksia vähimmäisetäisyyksistä.

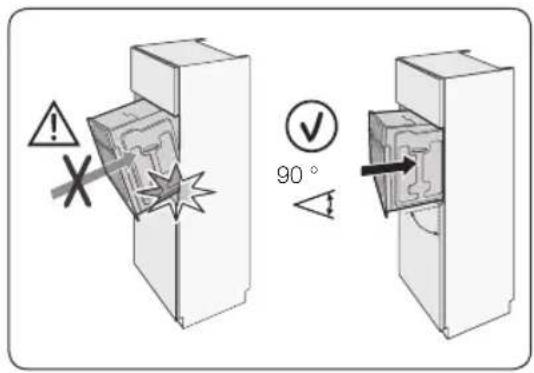

- Uuni työnnetään paikoilleen oikeassa kohdistuskulmassa.

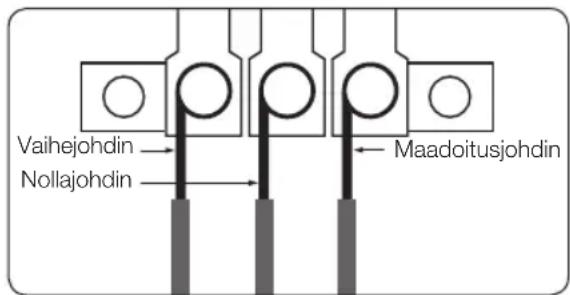

Sähköverkkoon liittäminen

Sähköliitännät tulee tehdä laitteen takana olevan liitoslaatan mukaisesti sähköasentajan toimesta, jonka tulee varmistaa, että laite on liitetty sähköverkkoon asennusohjeita ja paikallisia säädöksiä noudattaen. Jos verkkoliitäntää ei tehdä pistokytkinliitännällä, on kytkennän tulopuolelle asennettava turvallisuussyistä moninapainen irtikytkentälaite (kosketinväli v

Kun laitteeseen kytketään virta, sen elektroniikka käynnistyy, jolloin sen valaistus neutraloidaan hetkeksi. Sähköjohdon (H05 RR-F tai H05 VV-F, min. 1,5 m, 1,5-2,5 mm²) on oltava niin pitkä, että se voidaan kiinnittää uuniin, joka seisoo lattialla sijoituskalusteensa edessä.

Avaa uunin taustalevy) ja avaa kytkentäruuvi kokonaan ja poista kaapelin vedonpoistin. Asenna vasta sitten johtimet niille tarkoitettuihin liittimiin.

Maadoitusjohdin tulee kiinnittää uunin ( 12 )-liittimeen.

Jos uuni liitetään verkkovirtaan pistokytkinliitännällä, tulee pistokkeeseen päästä helposti käsiksi uunin asentamisen jälkeenkin.

Emme vastaa vahingoista tai onnettomuuksista, jotka johtuvat puuttuvasta tai viallisesta maadoituksesta.

Uunin asentaminen _7

Osat ja ominaisuudet

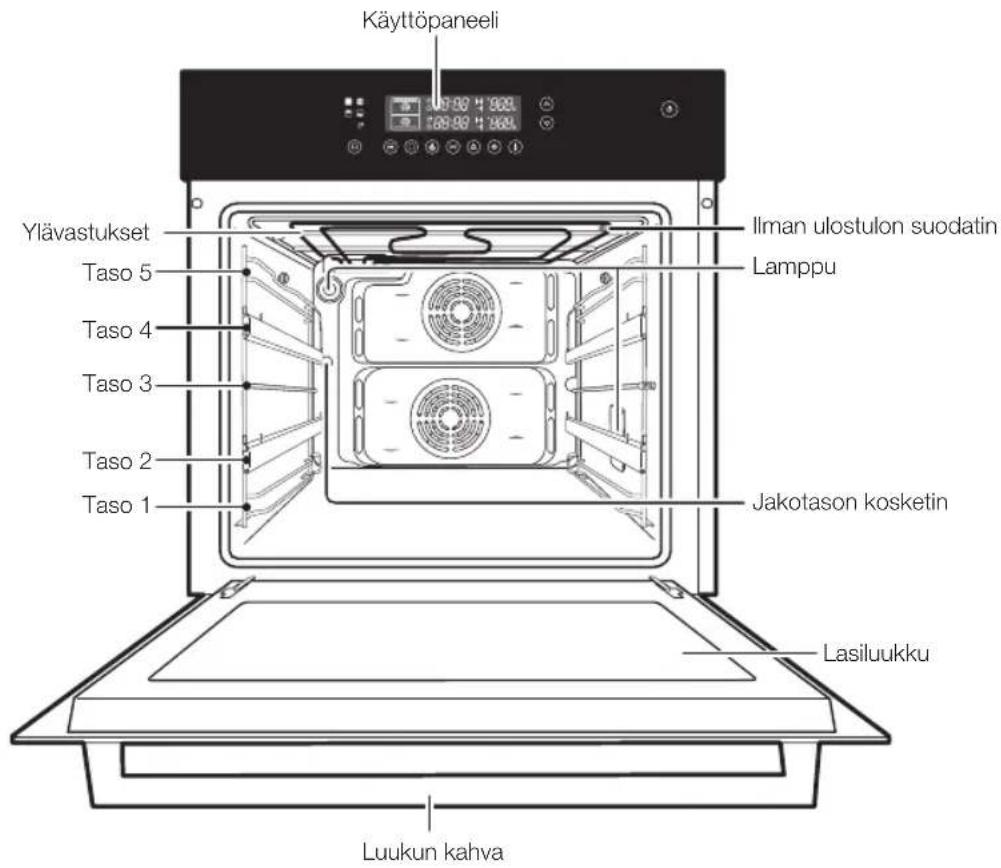

uuni

Uunitasot on numeroitu alhaalta alkaen.

Tasoja 4 ja 5 käytetään pääosin grillitoiminnossa.

Tietoja oikeiden uunitasojen valinnasta on tämän oppaan ruuanvalmistusohjeissa.

8\_ Osat ja ominaisuudet

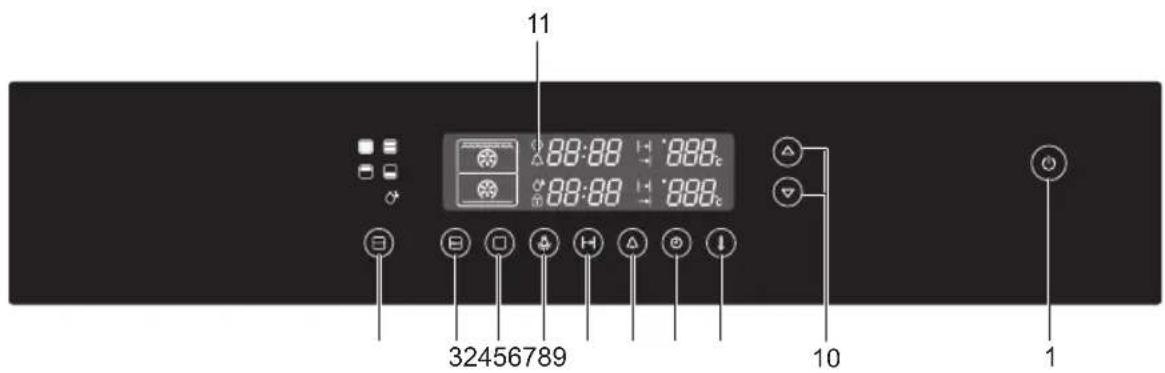

KYTKIMET

1. Käynnistys- ja sammutuspainike
2. Ylä- ja alauunin valintapainike
3. Automaattisen valmistustoiminnon valintapainike
4. Valmistustilan valintapainike
5. Valokatkaisin

6. Toiminta-aikapainike

7. Munakellopainike

8. Kellopainike
9. Lämpötilavalitsin
10. Ajan ja lämpötilan säätöpainikkeet
11. Näyttö

Käynnistys- ja sammutuspainike

Uuni käynnistetään ja sammutetaan tällä painikkeella.

Kun painat käynnistys- ja sammutuspainiketta, painikkeiden valot ja näyttö sammuvat.

Tällöin kaikki muut painikkeet paitsi käynnistys- ja sammutuspainike otetaan pois käytöstä.

Kun painat käynnistys- ja sammutuspainiketta uudelleen, painikkeiden valot ja näyttö syttyvät. Samalla kaikki painikkeet otetaan takaisin käyttöön.

VARUSTEET

Seuraavat varusteet kuuluvat uuteen uuniisi:

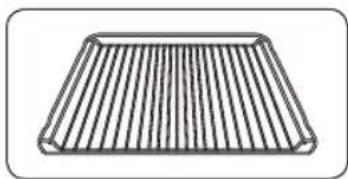

1. Grilliritilä, jolle asetat kypsennysastiat, kakkuvuoat jne.
2. Paahtoritilä paahtamiseen.
3. Uunipelti kakuille ja pikkuleiville.

Osat ja ominaisuudet _9

1. Uunipannu paistamiseen, lihanesteiden tai -tippumisjätteiden keräämiseen.

1. Jakotaso, jolla jaat uunin kahteen osaan. Jakotasoa käytetään 3. peltitasolla. Uunin takaseinässä on jakotason tunnistinkosketin. Työnnä jakotaso aivan kiinni takaseinään.

1. Paistinvarras (lisävaruste), 2 piikkiä, irrotettava kahva ja kehikko, joka asetetaan alhaalta lukien kolmannelle uunitasolle. Sovita varras uunin takaseinässä olevaan reikään. Aseta uunipannu tasolle 1, kun paistat vartaalla.

1. Paistin- ja saslik-vartaat. (lisävaruste)

Uunin takaseinään asennettu rasvasuodatin suojaa tuuletinta, pyöreää lämmitintä ja uunin sisätiloja lialta, erityisesti rasvaroiskeilta. Suosittelemme käyttämään rasvasuodatinta liharuokia valmistettaessa. Muista poistaa suodatin aina, kun paistat leivonnaisia! Jos suodatin on paikoillaan leivonnaisia paistettaessa, lopputulos ei välttämättä ole kovin hyvä.

Käyttö:

• Pane uunipannu tasoon 1 (ilman paistotelinettä) keräämään lihanesteet, tai uunin pohjalle, jos kypsennettävä liha on muutoin liian iso.
• Kiinnitä yksi haarukoista vartaaseen ja pane paistettava liha vartaaseen;
• Varraspaistossa voit kypsentää uunipannun reunoilla samalla myös esikypsytettyjä perunoita ja vihanneksia.
• Työnnä kehikko keskitasoon "v"-kulma edellä.
• Voit kiinnittää kahvan vartaan tylppään pähän, jolloin sitä on helpompi käsitellä.
• Pane varras kehikolle terävä pää uunin takaseinää kohti ja työnnä vartaan pää varovasti takaseinässä olevan pyöritysmekanismin sisään. Vartaan tylpän pään tulee asettua kehikon "v"-kohtaan. (Vartaassa on kaksi korvaketta, joiden tulee olla lähinnä uunin luukkua estämässä vartaan liikkumista; ne toimivat myös kahvan tukena.)
• Irrota vartaan kahva ennen paistoa. Kiinnitä kahva uudelleen paiston jälkeen, jotta saat poistettua vartaan kehikosta.

VAROITUS: Kaikki varusteet ja tarpeettomat tarvikkeet tulee poistaa automaattisen kuumapuhdistuksen ajaksi.

10\_ Osat ja ominaisuudet

VARUSTEIDEN KÄYTTÖ

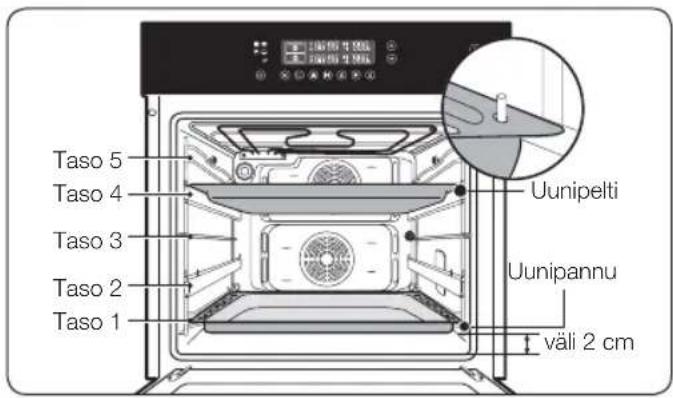

Uunipelti, uunipannu ja grilliritilä tulee asettaa huolellisesti pellinkannattimiin.

Varo kuumia uunin pintoja ja astioita, kun otat ruuat uunista.

Esimerkki: Taso 1: Uunipannu Taso 4: Uunipelti

Kun käytät uunipannua tai uunipeltiä kypsennettävien ruokien roiskeiden keräämiseen, varmista, että pannu tai pelti on kunnolla kiinni pidikkeissään. Älä anna peltien joutua kosketuksiin uunin pohjapinnan kanssa, jottei emalipinta vaurioidu. Tasoon 1 asetettavien peltien ja astioiden tulee olla vähintään 2 cm uunin pohjaa ylempänä.

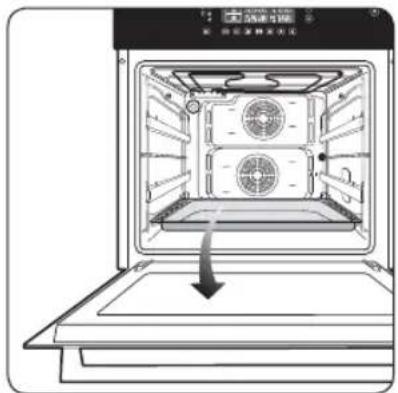

Jakotaso, grilliritilä, uunipelti ja uunipannu.

Jakotason paikka

Sijoita jakotaso tasoon 3.

Grilliritilän paikka

Voit sijoittaa grilliritilän mille tasolle tahansa.

Uunipellin ja uunipannun paikka

Voit sijoittaa uunipellin ja/tai uunipannun mille tasolle tahansa.

VAROITUS: Jakotaso on pakollinen, jos haluat käyttää erikseen ala- tai yläuunia tai kaksoistoimintoa.

Osat ja ominaisuudet _11

ERIKOISOMINAISUUDET

Uunissa on seuraavat erikoisominaisuudet.

Uunin kahtiajako

Kun uuniin asennetaan jakotaso, uunin kahta eri osaa voi käyttää toisistaan riippumatta. Tämä säästää energiaa ja lisää käyttömukavuutta.

Höyrypuhdistus

Uunin automaattipuhdistuksessa höyry puhdistaa rasvan ja pinttyneen lian turvallisesti uunin sisäpinnoilta.

Turvakatkaisu

Jollet valitse toiminta-aikaa, turvakatkaisin sammuttaa uunin automaattisesti tietyn ajan kuluttua.

Automaattinen sammutus eri lämpötiloissa

Alle 105 °C 16 tuntia
105-240 °C 8 tuntia
245-300 °C 4 tuntia

Tämän uunin virtapiirissä on automaattinen, lämpötilan perusteella toimiva sammutusjärjestelmä. Jos uunin lämpötila nousee poikkeavan korkeaksi, järjestelmä katkaisee sähkövirran vastuksiin tietyksi ajaksi.

Tuuletin

On normaalia, että käytön aikana venttiili purkaa kuumaa ilmaa uunin etuosasta. Tuuletin myös jatkaa toimintaansa vielä uunin sammuttamisen jälkeen. Se pysähtyy kun uunin sisälämpötila on pudonnut 60 °C:een tai 25 minuutin kuluttua.

Akuvalmistelut

kellonajan aSetuS

Kun kytket laitteen päälle ensimmäistä kertaa, käytä laitetta vasta kellonajan asettamisen jälkeen.

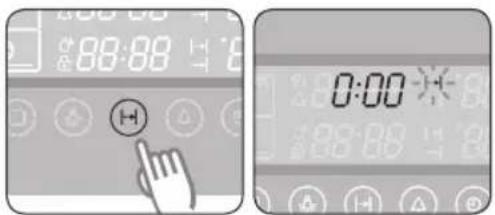

1 Paina kellopainiketta. " ⏻ " ja "12: " alkavat vilkkua.

2 Valitse tunti ajan ja lämpötilan säätöpainikkeella. Esimerkki: Jos haluat asettaa ajan 1:30, odota noin 10 sekuntia. Kello lopettaa vilkkumisen ja näyttää oikean tunnin.

3 Paina Kello -näppäintä. " +- ja " :00" alkavat välkkyä.

4 Valitse minuutit ajan ja lämpötilan säätöpainikkeella. " 🔊 " alkaa vilkkua.

5 Paina Kello-näppäintä aika-asetuksen lopettamiseksi, tai odota 10 sekuntia. "④" katoaa näytöstä eikä "30" enää välky. Näytössä on oikea aika. Nyt laite on käyttövalmis.

Alkuvalmistelut _13

ENSIPUHDISTUS

Puhdista uuni hyvin ennen käyttöönottoa.

Älä käytä teräviä tai hankaavia välineitä tai aineita. Ne voivat vahingoittaa pintaa. Käytä edustan emalipinnoille yleisesti kaupan olevia puhdistusaineita.

Uunin puhdistus

1. Avaa uunin luukku. Valo syttyy.
2. Puhdista kaikki pellit, varusteet ja pellinkannattimet lämpimällä vedellä ja astianpesunesteellä ja kuivaa puhtaalla, pehmeällä liinalla.
3. Puhdista samoin uunin sisus.
4. Pyyhi laitteen etupinnat kostealla liinalla.

Tarkista, että kellonaika on oikein. Poista varusteet ja käytä uunia kiertoilma-asetuksella 200 °C:ssa yhden tunnin ajan. Tästä esikuumennuksesta syntyy tavanmukaisesti erityinen haju, joten varmista keittiösi hyvä tuuletus.

14\_ Alkuvalmistelut

Uunin käyttö

Jos haluat käyttää ylä- tai alauuni- tai kaksoistoimintoa, aseta jakotaso paikoilleen. Poista jakotaso yksiosaisessa tilassa. Paina sen jälkeen ylä- ja alauunin valintapainiketta ja valitse haluamasi tila. Lisätietoja alla olevassa taulukossa.

1. Valitse ylä- tai alauuni painamalla ylä- ja alauunin valintapainiketta.

1. Paina valmistustilan valintapainiketta. (Ohita tämä vaihe yksiosaisessa tilassa.)

1. Valitse haluamasi uunitoiminto painamalla ajan ja lämpötilan säätöpainiketta. Jos on kulunut 3 sekuntia etkä tee lisää säätöjä, uuni käynnistyy automaattisesti valitsemassasi toiminnossa.

Uunin kahtiajako

Jakotoiminto Merkintä Uunitoiminto			Asetajakotaso	Käyttötiedot
Yläuuni		1. Kiertoilma2. Ylälämpö + kiertoilma3. Iso grilli	Kyllä	Toiminto säästää energiaa ja aikaa, kun valmistat pieniä ruokamääriä.
Kaksoistoiminto		Sekä ylä- että alauuni Jakotoiminto	Kyllä	Voit kypsentää samanaikaisesti kaksi ruokaa kahdessa eri lämpötilassa.
Alauuni		1. Kiertoilma2. Alalämpö + kiertoilma	Kyllä	Toiminto säästää energiaa ja aikaa, kun valmistat pieniä ruokamääriä.

Uunin käyttö _15

Jakotoiminto Merkintä Uunitoiminto			Asetajakotaso	Käyttötiedot
Yksiosainen tila		1. Kiertoilma2. Ylälämpö + kiertoilma3. Tavallinen uuni4. Iso grilli5. Pieni Grilli6. Alalämpö + kiertoilma	Ei
Höyrypuhdistustila			Ei

Yläuuni

Vain ylävastus toiminnassa. Käytä jakotasoa.

Kiertoilma Ylälämpö + kiertoilma Iso grilli

Alauuni

Vain alavastus toiminnassa. Käytä jakotasoa.

Kiertoilma Alalämpö + kiertoilma

16_ Uunin käyttö

Kaksoistoiminto

Ylä- ja alauuni toiminnassa samanaikaisesti. Voit valita kumpi käynnistyy ensin. Kun yksi kaksoistoiminnolla valmistettavista ruuista on valmis ja haluat muuttaa toisen uuniosan toiminta-aikaa tai lämpötilaa, paina ylä- ja alauunin valintapainiketta ja valitse, kummalla toiminnolla (ylä- vai alauunilla) haluat jatkaa. Käytä jakotasoa.

Kaksoistoiminto 1:

Yläuuni käynnistyy ensin. Jos painat valmistustilan valintapainiketta tai jos yläuunin asetuksesta kuluu 15 sekuntia ilman muita asetuksia, uuni käynnistyy alauunitoiminnossa.

Kiertoilma Ylälämpö + kiertoilma Iso grilli

Kaksoistoiminto 2:

Jos yläuunitoiminnolla aloitettaessa painat valmistustilan valintapainiketta tai 15 sekuntia kuluu ilman muita asetuksia, uuni siirtyy käyttämään alauunitoimintoa. Ylä- ja alauuni toiminnassa samanaikaisesti.

Kiertoilma Alalämpö + kiertoilma

Ylijännitesuojatila

• Tämä toiminto suojaa laitetta virtapiikeiltä.
• Suuri virtapiikki aiheuttaa hälytyksen ja viesti "-UP-" ilmestyy näkyviin. Lämmitin, valo, kiertoilmamoottori ja varras otetaan pois käytöstä.
• Ylijännitesuoja (OVP) saattaa keskeyttää paistamisen.
• Kun jännite palaa normaalille tasolle, ylijännitesuojatila otetaan automaattisesti pois käytöstä ja uuni toimii taas normaalisti.

Uunin käyttö _17

Yksiosainen tila

Kiertoilma Ylälämpö + kiertoilma Tavallinen uuni

Iso grilli Pieni Grilli Alalämpö + kiertoilma

LÄMPÖTILAN ASETUS

Yläuuni-, alauuni- ja ei-jakoa -toiminnoissa

1. Paina lämpötilanvalitsinta.

2. Paina ajan ja lämpötilan säätöpainiketta ja valitse lämpötila 5 °C:n välein.

Yksiosainen tila(iso ja pieni grilli)	40-250 °C(40-270 °C)
Yläuuni 40-250 °C
Alauuni 40-250 °C

Voit säätää lämpötilaa paistamisen aikana.

Uunitoiminnoissa ylä- ja alavastukset toimivat jaksoittain lämpötilan ylläpitämiseksi ja säätelemiseksi.

18\_ Uunin käyttö

Kaksoistoiminnossa

1. Paina lämpötilavalitsinta (yläuuni). Paina lämpötilavalitsinta kahdesti (alauuni).

1. Paina ajan ja lämpötilan säätöpainiketta ja valitse lämpötila 5 °C:n välein.

Yläuuni (iso grilli) 170-250 °C(200-250 °C)

Alauuni 170-250 °C

Voit säätää lämpötilaa paistamisen aikana.

TOIMINTA-AIKA

Voit säätää toiminta-aikaa kypsennyksen aikana.

Yläuuni-, alauuni- ja ei-jakoa -toiminnoissa

1. Paina toiminta-aikapainiketta. " |→ " alkaa vilkkua.

1. Aseta haluamasi valmistusaika painamalla ajan ja lämpötilan säätöpainiketta.

1. Paina Toiminta-aika -näppäintä. Uuni toimii valitsemasi ajan, ellet paina uudelleen Toiminta-aika -näppäintä 5 sekunnin kuluessa.

Voit tarvittaessa säätää toiminta-aikaa uudelleen kypsennyksen aikana ajan ja lämpötilan säätöpainikkeella.

Uunin käyttö _19

Kaksoistoiminnossa

Ylä- ja alauunien toiminta-ajat valitaan toiminta-aikapainikkeella ja ajan ja lämpötilan säätöpainikkeella.

1. Paina toiminta-aikapainiketta kaksi kertaa. (alauuni) " |→ alkaa vilkkua.

1. Aseta haluamasi valmistusaika painamalla ajan ja lämpötilan säätöpainiketta.

1. Paina Toiminta-aika -näppäintä. Uuni toimii valitsemasi ajan, ellet paina uudelleen Toiminta-aika -näppäintä 5 sekunnin kuluessa.

Voit tarvittaessa säätää toiminta-aikaa uudelleen kypsennyksen aikana ajan ja lämpötilan säätöpainikkeella.

VIRRAN KATKAISEMINEN

Sammuta uuni painamalla käynnistys- ja sammutuspainiketta.

1. Paina Munakello -näppäintä. " -kuvake syttyy.

1. Aseta aika ajan ja lämpötilan säätöpainikkeella. Esimerkki: 5 minuuttia

1. Paina Munakello -näppäintä, jolloin kello käynnistyy. Merkkiääni ilmoittaa, kun valitsemasi aika on kulunut.

Peru ajastus painamalla munakellopainiketta 2 sekunnin ajan.

valokatkaiSin

Paina valokatkaisinta.

Kerran Ylä- ja alauuni

Kaksi kertaa Yläuuni

Kolme kertaa Alauuni

Neljä kertaa Sammuu

Valo syttyy ja sammuu ilmoitetussa järjestyksessä toiminnoista riippumatta. Valo sammuu automaattisesti 2 minuutin jälkeen.

Uunin käyttö _21

laPSiturvatoiminto

1. Paina toiminta-aika- ja munakellopainikkeita samanaikaisesti 3 sekunnin ajan. " 🔒" ilmestyy näyttöön.

1. Poista lukitus painamalla toiminta-aikaja munakellopainikkeita uudelleen samanaikaisesti 3 sekunnin ajan.

Vain käynnistys- ja sammutuspainike toimii lukituksen aikana. Lukitus on käytettävissä riippumatta siitä onko uuni päällä.

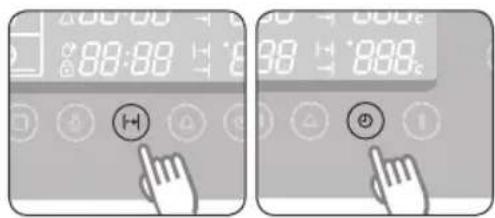

äänimerkin mykiStäminen

1. Mykistä äänimerkki painamalla toiminta-aika- ja kellopainikkeita samanaikaisesti 3 sekunnin ajan.

1. Aktivoi äänimerkki painamalla toiminta-aika- ja kellopainikkeita uudelleen samanaikaisesti 3 sekunnin ajan.

Uunissa on seuraavat toiminnot

Uunin tilat

Seuraavassa taulukossa on esitetty uunin eri tilat ja asetukset. Käytä seuraavien sivujen valmistusohjetaulukoita näiden tilojen käytössä ruuan laitossa ohjeellisina.

	Tavallinen uuniRuoka lämmitetään ylä- ja alavastuksia käyttäen. Tätä asetusta suositellaan leipomiseen ja paahtamiseen.
	Ylälämpö + kiertoilmaTätä tilaa suositellaan lihan paahtamiseen. Ylävastus on toiminnassa ja tuulettimet kierrättävät ylhäältä ja takaseinämän vastuksista tulevaa kuumaa ilmaa.
	KiertoilmaTakavastuksista tuleva kuuma ja kahden tuulettimen kierrättämä ilma kuumentaa ruuan. Tämä asetus tuottaa tasaisen lämmön ja se on ihanteellinen pakastetulle ruualle sekä kakulle ja voisarville.Tämä tila on sopiva kahdella tasolla leipomiseen.
	Iso grilliRuoka lämmitetään ylävastuksia käyttäen. Tämä tila on suositeltava pihvin ja makkaran grillaukseen sekä juustopaahtoleiville.
	Pieni GrilliTämä tila on ihanteellinen pienten ruokamäärien grillaukseen, esimerkiksi patongeille, juustolle tai kalafileille.Aseta ruoka grilliritilän keskelle, koska ainoastaan pieni keskellä sijaitseva vastus on toiminnassa.
	Alalämpö + kiertoilmaAla- ja takavastuksista tuleva kuuma ja tuulettimien kierrättämä ilma kuumentaa ruuan. Tämä tila on ihanteellinen ruuan paistamiseen, esimerkiksi piiraat, pizza, leipä ja juustokakut.

1. tavallinen uuni

Suosituslämpö: 200 °C

Tavallinen uuni -toiminto on ihanteellinen paistamiseen yhdellä tasolla. Sekä yläettä alavastukset ovat toiminnassa, jotta uunin lämpötila voitaisiin pitää tasaisena. Suosittelemme uunin esilämmittämistä Tavallinen uuni -toimintoa käytettäessä.

Ruokalaji Uunitaso Varusteet		Lämpötila (°C)	Aika (minuuttia)
Pakastettu lasagne (500-1000 g) 3	Grilliritilä 180-200 40-50
Kokonainen kala (esim. Dorade) (300-1000 g) 3-4 leikattu molemmin puolin TIPPA ÖLJYÄ	3 Paahtoritilä + uunipannu	240 15-20
Kalafileet (500-1000 g) 3-4 leikattu molemmin puolin TIPPA ÖLJYÄ	3 Uunipelti 200 13-20
Lihaleikkeet (350-1000 g) pakaste kinkku-, juusto- tai sienitäytteellä TIPPA ÖLJYÄ	3 Uunipelti 200 25-35
Pakastepihvit jauhelihasta, porkkanasta, punajuuresta tai perunasta (350-1000 g) TIPPA ÖLJYÄ	3 Uunipelti 200 20-30
Porsaankyljykset (500-1000 g) TIPPA ÖLJYÄ, SUOLAA & PIPPURIA	3/2 Paahtoritilä / uunipannu	200 40-50
Uuniperuna (puolikas) (500-1000 g)	3 Uunipelti 180-200 30-45
Pakastettu lihamureke/-kääryle sienitäytteellä (500-1000 g) TIPPA ÖLJYÄ	3 Uunipelti 180-200 40-50
Sokerikakku (250-500 g)	2 Grilliritilä 160-180 20-30
Marmorikakku (500-1000 g)	2 Grilliritilä 170-190 40-50
Hiivalla nostatettu kakku hedelmä- ja hilekuorrutuksella (1000-1500 g)	2 Uunipelti 160-180 25-35
Muffinssit (500-800 g)	2 Grilliritilä 190-200 25-30

24\_ Uunin käyttö

2. Ylälämpö + kiertoilma

Suosituslämpö: 190 °C

Ylävastus ja tuuletin ovat toiminnassa koko ajan, ja kuuma ilma kiertää tasaisesti. Suosittelemme uunin esilämmittämistä Ylälämpö + kiertoilma -toimintoa käytettäessä.

Ruokalaji Uunitaso Varusteet			Lämpötila (°C)	Aika (minuuttia)
Porsaankyljykset (1000 g)SIVELE ÖLJYLLÄ JAMAUSTEILLA	3 Paahtoritilä + uunipannu		180-200 50-65
Porsaanlapa foliossa (1000-1500 g)MARINOI	2 Uunipelti 180-230 80-120
Kokonainen kana (800-1300 g)SIVELE ÖLJYLLÄ JAMAUSTEILLA	2 Paahtoritilä + uunipannu		190-200 45-65
Liha- tai kalapihvit (400-800 g)TIPPA ÖLJYÄ, SUOLAA & PIPPURIA	3 Paahtoritilä + uunipannu		180-200 15-35
Kananpalat (500-1000 g)SIVELE ÖLJYLLÄ JAMAUSTEILLA	4 Paahtoritilä + uunipannu		200-220 25-35
Kalapaisti (500-1000 g) käytä uuninkestävää astiaa SIVELE ÖLJYLLÄ	2 Grilliritilä 180-200 30-40
Naudanpaisti (800-1200 g)SIVELE ÖLJYLLÄ JAMAUSTEILLA	2 Paahtoritilä + uunipannu Lisää 1 kupillinen vettä		200-220 45-60
Ankanrinta (300-500 g) 4	Paahtoritilä + uunipannu Lisää 1 kupillinen vettä		180-200 25-35

Uunin käyttö _25

3. kiertoilma

Suosituslämpö: 170 °C

Tämä toiminto kypsentää ruuat jopa kolmella tasolla ja sopii myös paistamiseen ja paahtamiseen. Kypsennyksen hoitaa uunin takaseinän vastus ja tuuletin kierrättää lämmön tasaisesti.

Suosittelemme uunin esilämmittämistä Kiertoilma-toimintoa käytettäessä.

Ruokalaji Uunitaso	Varusteet		Lämpötila (°C)	Aika (minuuttia)
Lampaan kyljysrivi (350-700 g)SIVELE ÖLJYLLÄ JAMAUSTEILLA	3 Paahtoritilä + uunipannu		190-200 40	-50
Uunibanaanit (3-5 kpl), leikkaa kärki veitsellä, lisää 10-15 g suklaata, 5-10 g paloiteltua pähkinää, hieman sokerivettä, kääri alumiinifolioon.	3 Grillirtilä 220-240 15-25
Uuniomenat 5-8 kpl x 150-200 gPoista karat, lisää rusinoita ja hilloa.Käytä uuninkestävää astiaa.	3 Grillirtilä 200-220 15-25
Lihaleikkeet (300-600 g)TIPPA ÖLJYÄ	3 Uunipelti 190-200 18-25
Täytetty jauheliharulla venäläisittäin (500-1000 g)SIVELE ÖLJYLLÄ	3 Uunipelti 180-200 50-65
Pakastetut kroketit (500-1000 g)	2 Uunipelti 180-200 25-35
Pakastetut uuniperunat (300-700 g)	2 Uunipelti 180-200 20-30
Pakastettu pizza (300-1000 g)	2 Grillirtilä 200-220 15-25
Omena- ja mantelikakku (500-1000 g)	2 Grillirtilä 170-190 35-45
Tuore voisarvi (200-400 g)(valmistaikinasta)	3 Uunipelti 180-200 15-25

4. Iso grilli

Suosituslämpö: 240 °C

Iso grilli grillaa suuriakin määriä muodoltaan litteitä ruokia, esim. pihvejä, leikkeitä tai kalaa. Sopii myös paahtamiseen. Toiminnosta löytyvät sekä ylävastus että grilli. Suosittelemme uunin esilämmittämistä Iso grilli -toimintoa käytettäessä.

Ruokalaji Uunitaso	Varusteet		Lämpötila (°C)	Aika (minuuttia)
Makkarat (ohuet) 5-10 kpl 4	Paahtoritilä +	uunipannu	220 5-8	käännä 5-8
Makkarat (ohuet) 8-12 kpl 4	Paahtoritilä +	uunipannu	220 4-6	käännä 4-6
Paahtoleivät 5-10 kpl 5 Grillintilä 240 1-2 käännä 1-2
Juustopaahtoleivät 4-6 kpl 4	Paahtoritilä +	uunipelti	200 4-8
Pakastetut täytetyt ohukaiset venäläisittäin (200-500 g)	3 Uunipelti 200 20-30
Naudanpihvit (400-800 g) 4	Paahtoritilä +	uunipannu	240 8-10	käännä 5-7

Uunin käyttö _27

5. Pieni Grilli

Suosituslämpö: 240 °C

Tämä toiminto sopii pienempien määrien grillaamiseen matalille ruuille kuten leikkeille, kalalle, leiville, asetettuna pellin keskelle. Vain ylävastus on toiminnassa. Suosittelemme uunin esilämmittämistä Pieni grilli -toimintoa käytettäessä. Aseta ruoka astian keskelle.

Ruokalaji Uunitaso Varusteet		Lämpötila (°C)	Aika (minuuttia)
Pakastettu uuni-camembert(2-4, 75 g/kpl)KYLMÄÄN UUNIIN(ennen esilämmitystä)	3 Grillirtilä 200 10-12
Pakastetut patongit kuorrutuksella(tomaatti-mozzarella tai kinkku-juusto)	3 Paahtoritilä + uunipelti	200 15-20
Pakastetut kalapuikot(300-700 g)KYLMÄÄN UUNIIN(ennen esilämmitystä)TIPPA ÖLJYÄ	3 Paahtoritilä + uunipelti	200 15-25
Pakastettu kalapurilainen(300-600 g)KYLMÄÄN UUNIIN, TIPPA ÖLJYÄ	3 Uunipelti 180-200 20-35
Pakastettu pizza (300-500 g)KYLMÄÄN UUNIIN(ennen esilämmitystä)	3 Paahtoritilä + uunipelti	180-200 23-30

6. Alalämpö + kiertoilma

Suosituslämpö: 190 °C

Alalämpö + kiertoilma -toiminto on tarkoitettu paistoksille, joiden pohja on rapea ja pinta kostea, kuten pizzat, quiche lorrainet, saksalaiset hedelmäkakut ja juustokakut.

Suosittelemme uunin esilämmittämistä Alalämpö + kiertoilma -toimintoa käytettäessä.

Ruokalaji Uunitaso Varusteet		Lämpötila (°C)	Aika (minuuttia)
Hiivataikinapiiras omenoilla, pakaste (350-700 g)	3 Grillirtilä 180-200	15-20
Pienet voitaikinapiiraat täytteellä, pakaste (300-600 g)SIVELE VALKUAISELLA,KYLMÄÄN UUNIIN (ennen esilämmitystä)	3 Uunipelti 180-200	20-25
Lihapyörykät kastikkeessa (250-500 g) käytä uuninkestävää astiaa	3 Grillirtilä 180-200	25-35
Voitaikinaviinerit (500-1000 g)SIVELE VALKUAISELLA	3 Uunipelti 180 15-23
Canneloni-pasta kastikkeessa (250-500 g) käytä uuninkestävää astiaa	3 Grillirtilä 180 22-30
Hiivataikinapiiraat täytteellä (600-1000 g)SIVELE VALKUAISELLA	3 Uunipelti 180-200	20-30
Kotitekoinen pizza (500-1000 g) 2 Uunipelti 200-220 15-25
Kotitekoinen leipä (700-900 g) 2 Grillirtilä 170-180 45-55

7. Kaksoistoiminto

Kaksoistoimintoa käyttämällä voit valmistaa uunissa kaksi eri ruokaa. Kun laitat ruokaa uunin ylä- ja alaosassa, voit käyttää eri lämpötiloja, toimintoja ja keittoaikoja. Voit esimerkiksi grillata pihvejä ja paistaa gratiinia samanaikaisesti. Jakotasoa käyttämällä voit valmistaa gratiinia uunin alaosassa ja pihvejä uunin yläosassa.

Aseta jakotaso aina paistotasolle 3 ennen ruoanvalmistuksen aloittamista.

Ehdotus 1: Ruoanvalmistus eri lämpötiloissa

Uunin osa	Ruokalaji Uunitaso	Valmistus-tila	Lämpö-tila (°C)	Varusteet	Aika (min.)
YLÄUUNI	Pakaste-pizza(300-400 g)	4 Kiertoilma 200-220	Grilliritilä	15-25
ALAUUNI	Tiikeri-kakku(500-700 g)	1 Kiertoilma 170-180	Uunipelti	50-60

Aseta ruoka kylmään uuniin

Ehdotus 2: Ruoanvalmistus eri toiminnoilla

Uunin osa	Ruokalaji	Uuni- taso	Valmistus- tila	Lämpö- tila (°C)	Varusteet Aika (min.)
YLÄUUNI	Paloiteltu kana (400-600 g)	4	Ylälämpö + kiertoilma	200-220	Paahtoritilä + uunipannu	25-35
ALAUUNI	Perunagratiini (500-1000 g)	1	Kiertoilma 170-180	Grilliritilä	30-40

Aseta ruoka kylmään uuniin

Suositukset perustuvat esilämmitetyn uunin käyttöön.

Ruoka-tyyppi	Astia & huomautukset	Uunitaso	Valmistus-tila	Lämpö (°C)	Valmistus-aika (min.)
Pienet kakut	Uunipelti 3 Tavallinen		uuni	160-180	15-25
	Uunipannu + uunipelti	1+4 Kiertoilma	150-170	20-30
Rasvaton sokerikakku	Kakkuvuoka grilliritilällä (tummapintainen, ø 26 cm)	2 Tavallinen	uuni	160-180	20-30
Omena-piirakka	Grilliritilä + uunipelti + 2 irtopohjavuokaa (tummia, ø 20 cm)	1+3 Kiertoilma	170-190	80-100
	Grilliritilä + 2 irtopohjavuokaa (tummia, ø 20 cm)	1 diagonaalisesti	Tavallinen uuni	170-190	70-80

2. Grillaus

Esilämmitä tyhjää uunia 5 minuuttia Iso grilli -toiminnolla. Käytä tätä toimintoa enintään 300 °C:n lämmöllä.

Ruokatyyppi	Astia & huomautukset	Uunitaso	Valmistus-tila	Lämpö (°C)	Valmistu-saika (min.)
Vehnäpaahtoleipä	Grilliritilä 5 Iso grilli 300 1				· 1-2 2· 1-112
Hampurilaiset Paahtoritilä + uunipannu(nesteen keräämiseen)		4 Iso	grilli 300 1		· 7-10 2· 6-9

Uunin käyttö _31

automaattinen ruuanvalmiStuS

Automaattisessa ruuanlaittotilassa voit valita 40 automaattiohjelmaa paistamiseen, paahtamiseen ja leipomiseen.

Jos haluat käyttää ylä- tai alauuni- tai kaksoistoimintoa, aseta jakotaso paikoilleen.

1. Paina automaattisen valmistustoiminnon valintapainiketta.

1. Valitse haluamasi toiminto painamalla valmistustilan valintapainiketta. (Ohita tämä vaihe yksiosaisessa tilassa.)

1. Valitse reseptille sopivat asetukset ajan ja lämpötilan säätöpainikkeilla. Odota 5 sekuntia.

1. Valitse haluamasi paino ajan ja lämpötilan säätöpainikkeilla.

32_ Uunin käyttö

Yksiosaisen uunin automaattiohjelmat

Seuraavassa taulukossa on 25 automaattiohjelmaa paistamiseen, paahtamiseen ja leivontaan.

Niitä voi käyttää uunin yksiosaisessa tilassa. Poista aina jakotaso.

Se sisältää niihin liittyvät määrät, painorajat ja asianmukaiset suositukset.

Esiohjelmoidut toiminnot ja ajat lisäävät käyttömukavuutta.

Käytä näitä ohjeita ruoanvalmistuksessa. Aseta ruoka aina kylmään uuniin.

Ei	RuokalajiPaino/kg	VarusteetUunitaso	Suositus
1	Pakastepizza 0,3-0,6	0,7-1,0	Grilliritilä 2	Aseta jäinen	pizza grilliritilän keskelle.
2	Pakastetut uuniperunat	0,3-0,5 (ohut)0,6-0,8 (paksu)	Uunipelti 2	Levitä paka	stetut uuniperunat tasaisesti paistopellille. Ensimmäistä asetusta suositellaan ohuille ranskanperunoille, toista asetusta paksuille uuniperunoille.
3	Pakastetut uunikroketit	0,3-0,50,6-0,8	Uunipelti 2	Aseta paka	stetut perunakroketit pellille.
4	Kotitekoinen lasagne	0,3-0,50,8-1,0	Grilliritilä 3	Valmista tuorelasagne tai käytä esivalmistettua tuotetta ja laita se sopivan kokoiseen uuninkestävään astiaan. Aseta astia uunin keskelle.
5	Naudanpihvit 0,3-0,6	0,6-0,8	Uunipannu ja paahtoritilä	4 Aseta	marinoidut pihvit vierekkäin paahtoritilälle. Käännä liha heti kun uuni on antanut äänimerkin. Ensimmäinen asetus on tarkoitettu ohuille, toinen asetus paksuille naudanpihveille.
6	Naudanpaisti 0,6-0,8	0,9-1,1	Uunipannu ja paahtoritilä	2 Aseta	marinoitu naudanpaisti paahtoritilälle. Käännä liha heti kun uuni on antanut äänimerkin.
7	Porsaanpaisti 0,6-0,8	0,9-1,1	Uunipannu ja paahtoritilä	2 Aseta	marinoitu porsaanpaisti paahtoritilälle. Käännä liha heti kun uuni on antanut äänimerkin.
8	Lampaankyljykset	0,3-0,40,5-0,6	Uunipannu ja paahtoritilä	4 Marinoi	lampaankyljykset. Aseta lampaankyljykset paahtoritilälle. Käännä liha heti kun uuni on antanut äänimerkin. Ensimmäinen asetus on tarkoitettu ohuille, toinen asetus paksuille kylyksille.

Uunin käyttö _33

Ei	RuokalajiPaino/kg	VarusteetUunitaso	Suositus
9	Paloiteltu kana 0,5-0,7	1,0-1,2	Uunipannuja paahtoritilä	4 Sivele	ke kananpalat öljyllä ja mausteilla.Aseta kananpalat vierekkäin paahtoritilälle.
10	Kokonainen kana 1,0-1,1	1,2-1,3	Uunipannuja paahtoritilä	2 Sivele	ke kana öljyllä ja mausteilla.Aseta kana paahtoritilälle.Käännä liha heti kun uuni on antanut äänimerkin.
11	Ankanrintaa 0,3-0,5	0,6-0,8	Uunipannuja paahtoritilä	4 Valmistele	ankanrinta ja aseta se paahtoritilälle rasvapuoli ylöspäin. Ensimmäinen asetus on yhdelle ankanrinnalle, toinen asetus on 2 paksulle ankanrinnalle.
12	Kalkkunarulla 0,6-0,8	0,9-1,1	Uunipannuja paahtoritilä	4 Aseta	kalkkunarulla paahtoritilälle.Käännä liha heti kun uuni on antanut äänimerkin.
13	Höyrytetty kala 0,5-0,7	0,8-1,0	Grilliritilä 2	Huuhtele ja	puhdista kalat, esimerkiksi kokonainen taimen, hauki tai meribrassi. Aseta kala pitkittäin ellipsin muotoiseen uuninkestävään lasivuokaan.Lisää 2-3 ruokalusikallinen sitruunamehua. Peitä kannella.
14	Paistettu kala 0,5-0,7	0,8-1,0	Uunipannuja paahtoritilä	4 Aseta	kalat pää edellä paahtoritilälle.Ensimmäinen asetus on tarkoitettu 2 kalalle, toinen asetus 4 kalalle. Tämä ohjelma soveltuu käytettäväksi kokonaisen kalan kanssa, esimerkiksi taimen tai hauki.
15	Lohimedaljongit	0,3-0,40,7-0,8	Uunipannuja paahtoritilä	4 Asettele	lohipihvit paahtoritilälle.Käännä liha heti kun uuni on antanut äänimerkin.
16	Uuniperunat 0,4-0,5	0,8-1,0	Uunipelti	2 Huuntele perunat, leikkaa perunat puoliksi.Sivele oliiviöljyllä, yrteillä ja mausteilla.Asettele tasaisesti pellille.Ensimmäinen asetus on pienille perunoille (kukin 100 g), toinen asetus on suurille uuniperunoille (kukin 200 g).

34\_ Uunin käyttö

Ei	RuokalajiPaino/kgVarusteetUunitasoSuositus
17	Paahdetut kasvikset	0,4-0,50,8-1,0	Uunipannu	4 Aseta kasvikset, kuten viipaloitu kesäkurpitsa, viipaloitu paprika, viipaloitu munakoiso, herkkusieniä ja kirsikkatomaatteja syvään astiaan. Sivele oliiviöljyn, yrttien ja mausteiden seoksella.
18	Vihannesgratiini 0,4-0,6	0,8-1,0	Grilliritilä 2	Valmista vihannesgratiini uuninkestävässä pyöreässä astiassa. Aseta astia uunin keskelle.
19	Tiikerikakku 0,5-0,6	0,7-0,80,9-1,0	Grilliritilä 2	Aseta taikina sopivan kokoiseen voideltuun kakkuvuokaan.
20	Hedelmätortun pohja	0,3-0,4 (suuri)0,2-0,3 (tortut)	Grilliritilä 2	Aseta taikina voideltuunkakkupohjavuokaan.Ensimmäinen asetus on yhdelle hedelmätortun pohjalle, toinen 5-6 pienelle tortulle.
21	Sokerikakku	0,4-0,5 (keskikokoinen)0,2-0,3 (pieni)	Grilliritilä	2 Kaada taikina pyöreään, mustaan, metalliseen kakkuvuokaan.Ensimmäinen asetus on ∅ 26 cm ja toinen asetus on ∅ 18 cm kakkuvuokaan.
22	Muffinssit	0,5-0,60,7-0,8	Grilliritilä	2 Aseta taikina mustaan metalliseen 12 muffinssin leivontavuokaan. Ensimmäinen asetus on tarkoitettu pienille muffinsseille, toinen asetus suurille muffinsseille.
23	Leipä	0,7-0,8 (valkoinen)0,8-0,9 (kokovilja)	Grilliritilä	2 Tee taikina valmistajan ohjeiden mukaisesti ja kaada se mustaan, metalliseen suorakulmaiseen vuokaan (pituus 25 cm). Ensimmäinen asetus on vaalealle leivälle (0,7-0,8 kg) ja toinen asetus (0,8-0,9 kg) kokoviljaleivälle.
24	Kotitekoinen pizza	1,0-1,21,3-1,5	Uunipelti 2	Aseta pizza	pellille. Painoalueissa on otettu huomioon myös täytteet, kuten kastike, kasvikset, kinkku ja juusto. Asetus 1 (1,0-1,2 kg) ohuelle pizzalle ja asetus 2 (1,3-1,5 kg) pizzalle, jossa on runsaasti täytettä.

Uunin käyttö _35

Ei	RuokalajiPaino/kg	VarusteetUunitaso	Suositus
25	Hiivataikinankohotus	0,3-0,50,6-0,8	Grilliritilä 2	Ensimmäistä	asetustasuositellaan pizzan hiivataikinankohotukseen. Toinen asetus ontarkoitettu kakkujen ja leipienhiivataikinan kohotukseen.Kaada taikina isoon, kuumuuttakestävään pyöreään astiaan japeitä muovikelmulla.

yläuunin automaattiohjelmat

Seuraavassa taulukossa on 5 automaattiohjelmaa paistamiseen, paahtamiseen ja leivontaan.

Se sisältää niihin liittyvät määrät, painorajat ja asianmukaiset suositukset.

Esiohjelmoidut toiminnot ja ajat lisäävät käyttömukavuutta.

Käytä näitä ohjeita ruoanvalmistuksessa. Aseta ruoka aina kylmään uuniin.

EiRuokalajiPaino/kgVarusteetUunitasoSuositus
1	Pakastetut sämpylät 0,2	-0,30,4-0,5	Grilliritilä	4	Asettele sämpylät tasaisesti grilliritilälle.
2	Pakastepizza	0,1-0,20,3-0,4	Grilliritilä	5	Aseta pakastettu pizza grilliritilän keskelle.
3	Pakastepizzapalaset	0,2-0,30,4-0,5	Grilliritilä	5	Asettele pizzanpalaset vierekkäin grilliritilälle.
4	Pakastetut kalapuikot	0,2-0,30,4-0,5	Uunipelti	5	Asettele kalapuikot tasaisesti uunipellille.Suosittelemme 0,2-0,3 kg:n painoasetusta 10 kappaleelle ja 0,4-0,5 kg:n painoasetusta 15 kappaleelle. Käännä puikot toisin päin äänimerkin jälkeen.
5	Pakastetut uuniperunat	0,4-0,50,6-0,7	Uunipelti	5	Levitä pakastetut uuniperunat tasaisesti uunipellille.Ensimmäistä asetusta suositellaan ohuille ranskanperunoille,toista asetusta paksuille uuniperunoille. Käytä leivinpaperia.Käännä äänimerkin kuuluessa.

Alauunin automaattiohjelmat

Seuraavassa taulukossa on 5 automaattiohjelmaa paistamiseen, paahtamiseen ja leivontaan.

Se sisältää niihin liittyvät määrät, painorajat ja asianmukaiset suositukset.

Esiohjelmoidut toiminnot ja ajat lisäävät käyttömukavuutta.

Käytä näitä ohjeita ruoanvalmistuksessa.

Aseta ruoka kylmään uuniin, jollei ohjeessa kehoteta esilämmittämään uunia.

EiRuokalajiPaino/kgVarusteetUunitasoSuositus
1 Pakastetut lohipasteijat	0,2-0,3 0,5-0,6	Uunipelti 1	Käytä leivinpaperia.Aseta uunipellille 2 kpl lehtitaikinapasteijoita (0,2-0,3 kg) vierekkäin tai 4 kpl (0,5-0,6 kg) kahteen riviin.
2 Itse tehty quiche 0,5-0,6	(pieni) 0,9-1,0 (suuri)	Grilliritilä 1	Suosittelemme esilämmittämään alauunin 210 asteeseen alalämpö + kiertoilma -tilassa. Odota äänimerkkiä. Käytä mustaa, metallista uunivuokaa.Aseta ruoka esilämmityksen jälkeen grilliritilän keskelle.Käytä ensimmäiselle asetukselle halkaisijaltaan 18 cm:n suuruista vuokaa ja toiselle halkaisijaltaan 26 cm:n suuruista vuokaa.
3 Kotitekoinen pizza 0,2-0,6	0,8-1,2	Uunipelti 1	Käytä leivinpaperia. Käytä 0,2-0,6 kg:lle pyöreää pizzavuokaa ja 0,8-1,2 kg:lle neliskanttista uunipeltiä.
4 Muffinssit 0,5-0,6	0,7-0,8	Grilliritilä 1	Aseta taikina mustaan metalliseen 12 muffinssin leivontavuokaan.
5 Hedelmäiset lehtitaikinaleivokset	0,2-0,3 0,4-0,5	Uunipelti 1	Asettele 4 lehtitaikinaleivosta kahteen riviin leivinpaperilla suojatulle uunipellille. Käytä ensimmäistä asetusta 4 pienelle leivokselle (0,2-0,3 kg) ja toista asetusta 4 suurelle leivokselle (0,4-0,5 kg).

Uunin käyttö _37

Kaksiosaisen uunin automaattiohjelmat

Aseta jakotaso uuniin, ennen kuin käytät kaksiosaisen uunin automaattista valmistustilaa.

Seuraavassa taulukossa on 5 kaksiosaisen uunin automaattiohjelmaa paistamiseen, paahtamiseen ja leivontaan.

Näiden ohjelmien avulla voit valmistaa pääruoan ja lisukkeet tai pääruoan ja jälkiruoan samanaikaisesti. Taulukossa annetaan tarvittavat määrä-, painoraja- ja muut suositukset.

Esiohjelmoidut toiminnot ja ajat lisäävät käyttömukavuutta. Käytä näitä ohjeita ruoanvalmistukseen. Aseta ruoka aina kylmään uuniin.

Ei	Uunin osa	Ruokalaji Paino/kg Varusteet Uunitaso Suositus
1	Yläuuni Pal	oiteltu kana	0,3-0,5 0,8-1,0	Uunipannu ja paahtoritilä	4 Sivele kananpalat öljyllä ja mausteilla. Asettele palat paahtoritilälle nahkapuoli ylöspäin.
	Alauuni	Perunagratini 0,4-0,6 0,8-1,0	Grilliritilä 1	Käytä uuninkestävää valmistusastiaa. Aseta ruoka grilliritilän keskelle.
2	Yläuuni Pa	ahdetut kasvikset	0,4-0,5 0,7-0,8	Uunipannu 4	Asettele viibaloidut kasvikset, esim. kesäkurpitsat, paprika, sipuli, herkkusienet, fenkoli, munakoisot ja tomaatti uunipannuun. Sivele oliiviöljyllä ja mausteilla.
	Alauuni	Pizzaleipä 0,1-0,2	0,3-0,4	Uunipelti 1	Aseta pizzaleipä leivinpaperilla suojatulle pellille.
3	Yläuuni Paistettu kala 0,3-	0,50,6-0,8	Uunipannuja paahtoritilä	4 Puhdista ja valmistakokonaiset kalat,esim. taimen,lahna, kuha tai kultaotsa-ahven,lisää sitruunamehua,yrttejä ja mausteita.Sivele nahkaan oliiviöljä ja mausteita. Asetapaahtoritilälle.
	Alauuni Lohkoperunat 0,	3-0,40,5-0,6	Uunipelti 1	Huuhtele ja pese perunat.Lohko ne, tai josne ovat pieniä,halkaise ne kahtia.Sivele oliiviöljällä ja mausteilla.
4	Yläuuni Paahdettu ankanrinta	0,3-0,5(1-2,ohutta)0,6-0,8(2 paksua)	Uunipannuja paahtoritilä	4 Aseta marinoidut ankanrinnat paahtoritilällerasvapuoli ylöspäin.Ensimmäinen asetus on normaalikokoisille ankanrinnoille (0,3 kg) ja toinen kahdelle ankanrinnalle (0,4 kg/kpl)
	Alauuni Uuniomenat 0,4-	0,50,9-1,0	Grilliritilä 1	Pese omenat, poista niiden kodat ja täytä ne marsipaanilla tai rusinoilla. Asettele ne pyöreään,uuninkestävään astiaan.
5	Yläuuni Muffinssit 0,5-	0,60,7-0,8	Grilliritilä 4	Aseta taikina	mustaan metalliseen 12 muffinssin leivontavuokaan.
	Alauuni Kotitekoinen pizza	0,2-0,60,8-1,2	Uunipelti 1	Käytä 0,2-0	6 g:lle pyöreää, metallista pizzavuokaa ja 0,8-1,2 kg:lle uunipeltiä. Käytä leivinpaperia.

Uunin käyttö _39

Puhdistus ja huolto

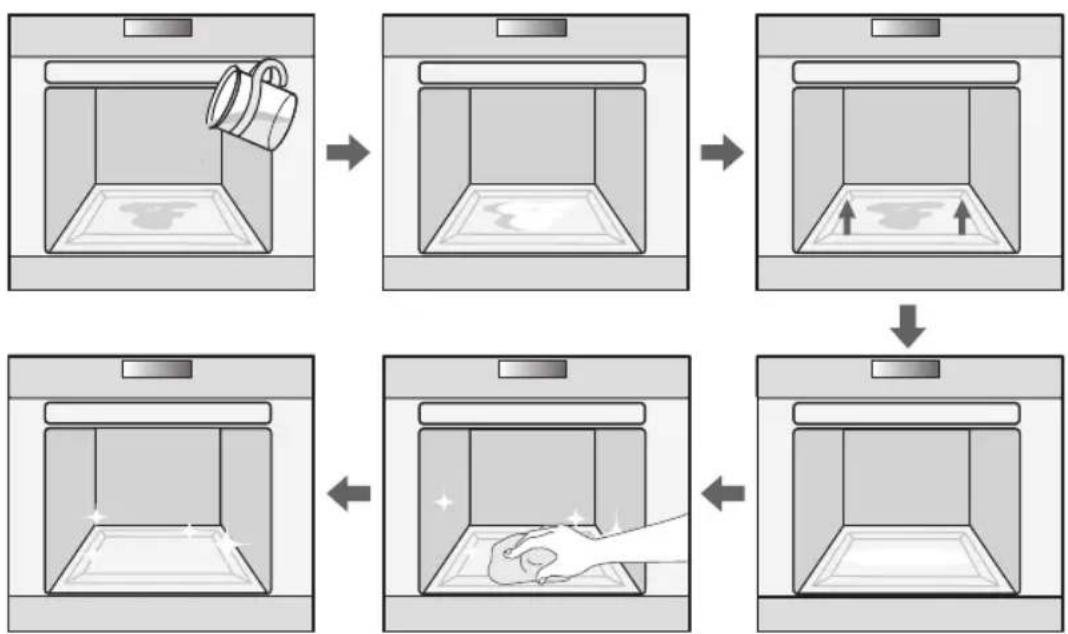

höyryPuhDiStuS

1. Poista kaikki varusteet uunin sisältä.
2. Kaada tyhjän uunin pohjalle noin 400 ml vettä. Käytä vain tavallista hanavettä, ei tislattua vettä.
3. Sulje uunin luukku.

Vaara: Höyrypuhdistusta voi käyttää vain huoneenlämpöiseksi viilenneessä uunissa. Anna uunin viiletä täysin, jos puhdistus ei käynnisty.

1. Valitse höyrypuhdistustoiminto painamalla ylä- ja alauunin valintapainiketta ja odota 5 sekuntia.

" ^+ " alkaa vilkkua.

1. Hetken kuluttua lämmitin lopettaa toimintansa ja sen lamppu palaa edelleen.

1. Kun puhdistus on valmis, näyttö vilkkuu ja kuulet äänimerkin.

1. Lopeta toiminto ja puhdista sisätila painamalla käynnistys- ja sammutuspainiketta.

40_ Puhdistus ja huolto

Höyrypuhdistuksen jälkeen

• Varo avatessasi uunin luukkua ennen höyrypuhdistuksen loppua, sillä vesi uunin pohjalla on kuumaa.
• Älä milloinkaan jätä jäännösvettä uuniin pidemmäksi aikaa (esim. yöksi).
• Avaa uunin luukku ja kuivaa vesi sienellä.
• Pyyhi uunin sisäpinnat pesuaineveteen kostutetulla sienellä, pehmeällä harjalla tai pesimellä. Itsepäisen lian voit poistaa nailonpesimellä.
• Kalkkikerrostumat voit poistaa etikalla kostutetulla liinalla.
• Huuhdo puhtaalla vedellä ja kuivaa pehmeällä liinalla (muista pyyhkiä uuninluukun tiivisteet).
• Voit toistaa puhdistuksen, jos uuni on edelleen hyvin likainen.
• Jos uuni rasvoittuu pahasti esim. grillauksessa, suosittelemme pesuaineen levittämistä itsepäisiin tahroihin ennen puhdistustoiminnon käynnistystä.
• Jätä uunin luukku raolleen noin 15 ° puhdistuksen jälkeen, jotta emalipinnat kuivuvat perusteellisesti.

NOPEA KUIVAUS

1. Jätä uunin luukku raolleen noin 30°.
2. Valitse yksiosainen tila painamalla ylä- ja alauunin valintapainiketta.
3. Paina valmistustilan valintapainiketta.
4. Valitse kiertoilma painamalla ajan ja lämpötilan säätöpainiketta.
5. Valitse toiminta-ajaksi noin 5 minuuttia ja lämpötilaksi 50 °C.
6. Sammuta uuni, kun valittu aika on kulunut.

VAROITUS: Älä käytä uunin puhdistamiseen höyrysuihku- tai painepesulaitteita.

ULKOPINNAT

VAROITUS: Varmista ennen puhdistusta, että uuni on kylmä.

• Käytä puhdistusliinaa ja mietoa pesuainetta tai lämmintä saippuavettä uunin sisä- ja ulkopintojen puhdistukseen.
• Kuivaa pinnat talouspaperilla tai kuivalla liinalla.
• Älä käytä hiovia, syövyttäviä tai hankaavia puhdistusaineita.

Teräksiset etupinnat

- Älä käytä teräsvillaa, hankaustyynyjä tai hioma-aineita. Ne voivat vaurioittaa pintaa.

Alumiiniset etupinnat

- Pyyhi pinta hellävaroen pehmeällä kangas- tai mikrokuituliinalla ja miedolla ikkunanpesuaineella.

UUNIN SISÄOSAT

• Älä puhdista käsin luukun tiivistettä.
• Älä käytä karkeita hankaustyynyjä tai sieniä.
• Käytä tavanomaisia kaupan uuninpuhdistusaineita, jotta et vahingoita emalipintoja.
• Käytä uuninpuhdistuksen erikoistuotteita vaikeaan likaan.

VARUSTEET

Pese varusteet ja astiat aina käytön jälkeen ja kuivaa keittiöpyyhkeellä.

Noin 30 minuutin liotus saippuavedessä helpottaa puhdistusta.

42_ Puhdistus ja huolto

UUNINLUUKUN PUHDISTUS

Uuninluukkua ei tule irrottaa normaalikäytössä, mutta jos se on välttämätöntä esim. puhdistuksen vuoksi, noudata näitä ohjeita. Uuninluukku on painava.

Uuninluukun irrottaminen

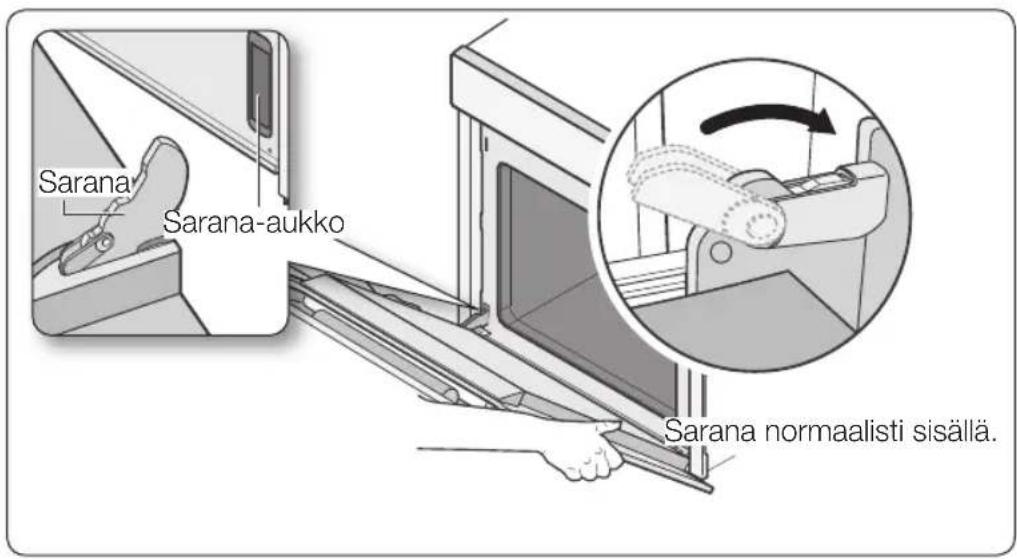

1. Käännä auki molempien saranoiden vivut.

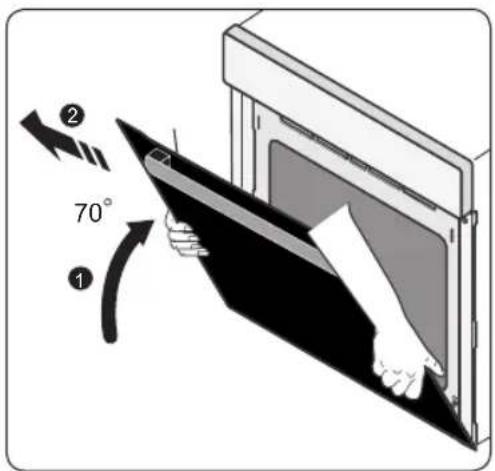

1. Ota tukeva ote luukun reunojen keskikohdilta molemmin käsin.
2. Käännä luukkua noin 70°, kunnes saranat voi irrottaa kokonaan sarana-aukoista.

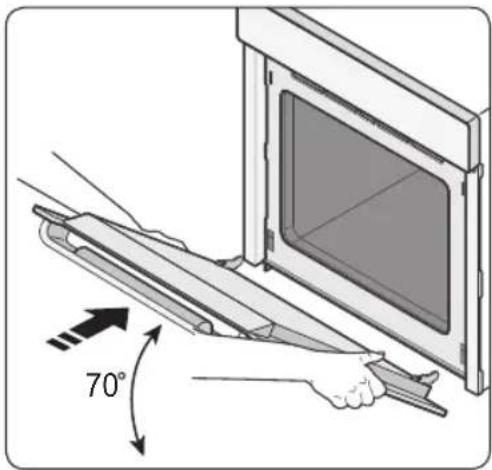

Uuninluukun kiinnittäminen

1. Varmista, että saranavivut ovat auki ja kohdista saranat aukkoihinsa.

1. Käännä luukkua vaakatasoon ja sulje saranavivut.

44_ Puhdistus ja huolto

Luukun lasit

Uuninluukussa on kolme päällekkäistä lasilevyä. Sisimmäinen ja keskimmäinen lasi voidaan irrottaa puhdistusta varten.

VAROITUS

• Aina luukun ollessa irti uunista, saranavipujen tulee olla auki.
• Uuninluukkua ei saa puhdistaa voimakkailla aineilla tai metallilastoilla; ne voivat naarmuttaa lasipintoja, mikä voi johtaa lasin rikkoontumiseen.
• Älä irrota uuninluukun osia (laseja tai muita osia) luukun ollessa paikoilleen kiinnitettynä; se voi olla vaarallista.

Lasi voi särkyä, jos käytät liikaa voimaa erityisesti etummaisen lasin reunoja käsitellessäsi.

Luukun lasien irrotus

Uuninluukussa on kolme päällekkäistä lasilevyä. Nämä lasit voidaan irrottaa puhdistusta varten.

1. Avaa luukun vasemmalla ja oikealla puolella olevat kaksi ruuvia.

1. Nosta lasi 2 ja poista levyn yläreunan kaksi pidikettä. Poista lasi 3. Puhdista lasit lämpimällä vedellä tai astianpesunesteellä ja kuivaa puhtaalla, pehmeällä liinalla.

Kiinnittäminen: Toista vaiheet 1, 2 ja 3 päinvastaisessa järjestyksessä. Luukun lasi on erilainen malleissa 2 EA - 4 EA. Kun kokoat lasia 1, aseta kirjoitus alareunaan.

SIVUOHJAIMET

Uunin sisusta voidaan puhdistaa poistamalla molemmat sivuohjaimet.

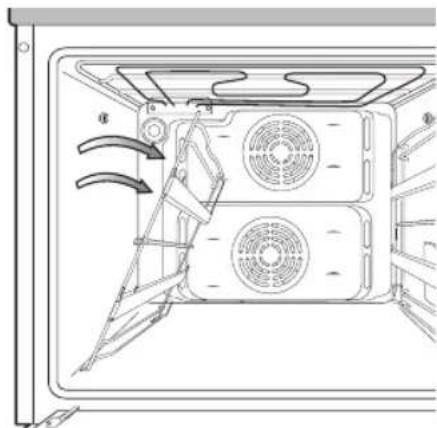

Sivuohjainten irrottaminen

1. Paina sivuohjaimen yläreunaa keskeltä.

1. Käännä sivuohjainta noin 45 astetta.

1. Vedä sivuohjainta ja irrota se kahdesta alareiästä.

Kiinnittäminen: Toista vaiheet 1, 2 ja 3 päinvastaisessa järjestyksessä.

46_Puhdistus ja huolto

ylävaStukSen PuhDiStaminen (liSävaruSte)

1. Irrota ylhäältä kiinnitysmutteri kääntämällä sitä vastapäivään pitäen samalla kiinni vastuksesta.

Ylävastuksen etureuna laskeutuu alas.

1. Kun puhdistus on tehty, nosta ylävastus takaisin alkuperäiseen asentoonsa ja käännä kiinnitysmutteria myötäpäivään.

KllnnITTämlnen: Toista vaiheet 1 ja 2 päinvastaisessa järjestyksessä.

lamPun vaihto

Sähköiskun vaara!

Toimi seuraavasti ennen lampun vaihtamista:

• Katkaise uunista virta;
- Irrota laite verkkovirrasta; ja
- Suojaa sähkölamppua ja sen lasikupua panemalla kangasta pehmusteeksi uunin pohjalle.

Voit ostaa uuden lampun SAMSUNG-huollosta.

Uunin takalampun vaihto ja lasikuvun puhdistus

1. Irrota lasikupu vastapäivään kääntämällä.
2. Irrota metallirenkaat ja puhdista lasikupu.
3. Korvaa vanha lamppu tarvittaessa uudella, 25 W, 230 V, 300 °C kuumuutta kestävällä halogeeniuunilampulla.
   Käsittele halogeenilamppua aina kankaan sisällä, jottei sormistasi jäisi rasvaa lampun pintaan.

1. Aseta metallirenkaat lasikupuun.

2. Asenna lasikupu paikoilleen.

Uunin sivulampun vaihto ja suojuslasin puhdistus

1. Irrota lampun suojuslasi pitämällä yhdellä kädellä kiinni alaosasta ja työntämällä lasi irti kehyksestään varovasti esim. veitsellä.
2. Korvaa vanha lamppu tarvittaessa uudella, 25-40 W, 230 V, 300 °C kuumuutta kestävällä halogeeni-uunilampulla.

Käsittele halogeenilamppua aina kankaan sisällä, jottei sormistasi jäisi rasvaa lampun pintaan.

1. Asenna suojuslasi paikoilleen.

Takuu ja huolto

uSein kySytyt kySymykSet ja vianetSintä

Mitä teen, jos uuni ei kuumene?

Mahdollisia ratkaisuja:

• Uunia ei ole kytketty päälle. Käynnistä uunin toiminta.
• Kelloa ei ole asetettu aikaan. Aseta kellonaika (ks. "Kellonajan asetus").
• Tarkista, että kaikki tarvittavat asetukset on tehty.
• Huoneistosta on palanut sulake tai suojakatkaisin on lauennut. Vaihda sulake tai vapauta suojakatkaisin. Jos tilanne toistuu, kutsu valtuutettu sähköasentaja.

Mitä teen, kun uuni ei kuumene, vaikka olen tehnyt oikeat toiminto- ja lämpötila-asetukset?

Ongelma saattaa olla laitteen sisäisissä sähkökytkennöissä. Ota yhteys paikalliseen huoltokeskukseen.

Mitä teen, jos näyttöön ilmestyy virhekuvake eikä uuni kuumene?

Laitteen sisäisissä sähkökytkennöissä on ongelma. Ota yhteys paikalliseen huoltokeskukseen.

Mitä teen, jos ajannäyttö vilkkuu?

On tapahtunut sähkökatkos. Aseta kellonaika (ks. "Kellonajan asetus").

Mitä teen, jos uunin valo ei syty?

Lamppu on viallinen. Vaihda uusi lamppu (ks. "Lampun vaihto").

Mitä teen, jos uunin tuuletin toimii itsekseen, vaikkei sitä ole asetettu toimimaan?

Uunin käytön jälkeen tuuletin on käynnissä, kunnes uuni on viilennyt. Ota yhteys huoltoliikkeeseen, jos tuuletin toimii vaikka uuni on jo kylmä.

virhe- ja turvakooDit

Ylijännitesuoja Yleiset toiminnot Toimintaohje
E-2*1)	virhe lämPöanturiSSa Ota yhteys SAMSUNG-huoltoon.
S-01	turvakatkaiSuUuni on ollut toiminnassapitkään asetetussalämmössä.	Sammuta ja tyhjennä uuni.Anna uunin jäähtyä ennenseuraavaa käyttöä.
-SE-E-0*1)	Virheet voivat haitata uunintoimintaa ja aiheuttaavaaratilanteita. Lopeta hetiuunin käyttö.	Ota yhteys SAMSUNG-huoltoon
-dE-	jakotaSo PuuttuuJakotaso ei ole käytössäoikein.Ks. "Jakotoiminnon asetus"(s. 16).	Jakotasoa on käytettäväala- ja yläuuni sekäkaksoistoiminnoissa.Jakotasoa ei käytetä eijakoa -toiminnossa.
-UP-	ylijänniteSuoja (ovP)Tämä toiminto suojaa laitettavirtapiikeiltä.Suuri virtapiikki aiheuttaahälytyksen, viesti "-UP-"ilmestyy näkyviin ja lämmitin,valo, kiertoilmamoottori javarras otetaan pois käytöstä.	Kun jännite putoaatakaisin normaalille tasolle,ylijännitesuoja otetaanautomaattisesti poiskäytöstä ja uuni toimii taasnormaalisti.Ylijännitesuoja (OVP)saattaa keskeyttääpaistamisen.

1) ** viittaa mihin tahansa numeroon.

Tekniset tiedot

tekniSet tieDot

Virtalähde 230 V - 50 Hz
Käyttötilavuus 65 l
Lähtöteho MAX 3650 W
Paino Netto n. 38 kg
		Kuljetuspaino n. 43 kg

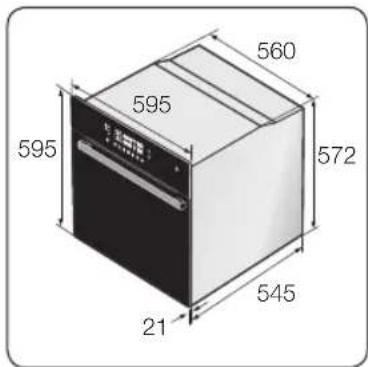

Mitat (L x K x S)	Ulkomitat 595 x	595 x 566 mm
	Sisämitat 440 x	365 x 405 mm

laitteen turvallinen hävittäminen (Sähkö- ja elektroniikkalaiteromu)

(Voimassa Euroopan unionissa ja muissa sellaisissa Euroopan maissa, joissa jätteitä lajitellaan)

Jos laitteessa, sen lisätarvikkeissa tai ohjeissa on tämä merkki, se tarkoittaa, että laitetta ja sen elektronisia lisätarvikkeita (esim. laturia, kuulokkeita tai USB-kaapelia) ei saa hävittää kotitalousjätteen mukana, kun laitteet tulevat elinkaarensa päähän. Älä hävitä näitä osia muiden jätteiden mukana, sillä tämä voi saastuttaa luontoa ja aiheuttaa terveysriskejä. Kierrätä nämä osat edistääksesi raaka-aineiden uusiokäyttöä.

Kotitalouskäyttäjien tulisi ottaa yhteyttä joko tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen. He antavat lisätietoja siitä, missä ja miten nämä laitteet voi kierrättää.

Yritysasiakkaiden tulisi ottaa yhteyttä myyntiedustajaan ja tarkistaa ostosopimuksen ehdot. Tätä laitetta ja sen elektronisia lisätarvikkeita ei saa hävittää muun yritysjätteen seassa.

SAMSUNG

KYSYMYKSIA TAI KOMMENTTEJA

MAA	SOITA	TAI KAY VERKKOSIVUILLAMME
AUSTRIA	0810 - SAMSUNG (7267864, € 0.07/min)	www.samsung.com
BELGIUM	02-201-24-18	www.samsung.com/be (Dutch)www.samsung.com/be_fr (French)
DENMARK 70 70 19 70		www.samsung.com
FINLAND 030 - 6227 515
FRANCE 01 48 63 00 00
GERMANY 01805 - SAMSUNG (726-7864 € 0,14/Min)
ITALIA	800-SAMSUNG(726-7864)
GREECE	IT and Mobile : 80111-SAMSUNG(80111 7267864) from land line, local charge / from mobile, 210 6897691Cameras, Camcorders, Televisions and Household AppliancesFrom mobile and fixed 2106293100
LUXEMBURG 261 03 710
NETHERLANDS 0900-SAMSUNG (0900-7267864) (€ 0,10/Min)
NORWAY 815-56 480
PORTUGAL 80820-SAMSUNG (726-7864)
SPAIN 902 - 1 - SAMSUNG (902 172 678)
SWEDEN 0771 726 7864 (SAMSUNG)
SWITZERLAND 0848 - SAMSUNG (7267864,CHF 0.08/min)	www.samsung.com/chwww.samsung.com/ch_fr/(French)
U.K 0330 SAMSUNG (7267864)	www.samsung.com
EIRE 0818 717100
