KÄYTTÖOHJE XW113A Woodtec

Käyttöohje Alkuperäinen käyttöohje

Tel. [phone] • [e-mail] • www.ikh.fi

Onnittelumme tämän laadukkaan WOODTEC-tuotteen valinnasta! Toivomme ostamasi laitteen olevan suureksi avuksi työssäsi. Muista lukea käyttöohje ennen laitteen käyttöönottoa varmistaksesi turvallisen käytön. Epäselvissä tilanteissa tai ongelmien ilmetessä ota yhteys jälleenmyyjään tai maahantuojaan. Toivotamme Sinulle turvallista ja miellyttävää työskentelyä laitteen kanssa!

TURVAOHJEET

LUE NÄMÄ OHJEET HUOLELLISESTI LÄPI JA HUOMIOI TURVAOHJEET JA VAROITUKSET. KÄYTÄ LAITETTA OIKEIN JA HUOLELLISESTI SILLE SUUNNITELTUUN KÄYTTÖTARKOITUKSEEN. OHJEIDEN NOUDATTAMATTA JÄTTÄMINEN VOI JOHTAA VAKAVIIN HENKILÖ- JA/TAI OMAISUUSVAHINKOIHIN. PIDÄ NÄMÄ OHJEET TALLELLA MYÖHEMPÄÄ TARVETTA VARTEN.

Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja sellaiset henkilöt, joiden fyysiset, aistinvaraiset tai henkiset ominaisuudet ovat alentuneet tai joilla ei ole kokemusta ja tietoa, jos heitä valvotaan tai heitä on opastettu käyttämään laitetta turvallisesti ja jos he ymmärtävät laitteen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa laitetta eivätkä he saa tehdä laitteen hoitotoimenpiteitä ilman valvontaa.

AINOASTAAN VALTUUTETTU SÄHKÖASENTAJA SAA TEHDÄ SÄHKÖASENNUKSET LAITTEELLE.

PIDÄ TYÖSKENTELYTILA SIISTINÄ.

Sekaiset työtilat saattavat aiheuttaa vaaratilanteita.

ÄLÄ TYÖSKENTELE VAARALLISESSA YMPÄRISTÖSSÄ.

Suojaa sähkölaitteet sateelta. Älä käytä sähkölaitteita kosteissa tai märissä tiloissa. Huolehdi kunnollisesta työvalaistuksesta. Älä käytä sähkölaitteita, mikäli lähistöllä on tulenarkoja nesteitä, kaasuja, jauheita tai pölyä.

SUOJAUDU SÄHKÖISKUILTA.

Varmista aina, että käytettävän verkkovirran jännite ja taajuus vastaavat laitteen tyyppikilvessä ilmoitettuja arvoja. Vältä kosketusta maadoitettuihin pintoihin kuten esimerkiksi putkiin, lämpöpattereihin, liesiin tai jääkaappeihin.

ÄLÄ PÄÄSTÄ LAPSIA LAITTEEN LÄHELLE.

Huolehdi, että muutkin ulkopuoliset pysyttelevät riittävän etäällä laitteesta ja sen sähköjohdosta.

SÄILYTÄ KÄYTTÄMÄTTÖMÄNÄ OLEVIA SÄHKÖLAITTEITA OIKEIN.

Kun laite ei ole käytössä, varastoi se kuivaan ja korkealla sijaitsevaan tai lukittavaan säilytyspaikkaan – pois lasten ulottuvilta.

ÄLÄ YLIKUORMITA LAITETTA.

Se suoriutuu parhaiten ja turvallisimmin tehtävästä sille tarkoitetulla nopeudella.

KÄYTÄ OIKEANLAISTA LAITETTA.

Älä yritä väkisin tehdä liian pienellä koneella sellaista työtä, johon sitä ei ole tarkoitettu ja johon tarvittaisiin tehokkaampaa konetta.

KÄYTÄ ASIANMUKAISTA VAATETUSTA.

Älä käytä liian väljiä vaatteita tai koruja, jotka saattavat tarttua laitteen liikkuviin osiin. Ulkona työskenneltaessä on suositeltavaa käyttää kumikäsineitä ja luistamattomia jalkineita. Suojaa pitkät hiukset esim, hiusverkolla.

KÄYTÄ AINA SUOJALASEJA JA KUULOSUOJAIMIA.

Myös hengityssuojainta tulee käyttää, mikäli työssä syntyy pölyä.

PIDÄ SUOJUKSET PAIKOILLAAN JA HYVÄSSÄ KÄYTTÖKUNNOSSA.

Mikäli laitteessa on suojuksia tai turvalaitteita, älä käytä laitetta ilman niitä.

Jos laite on mahdollista kytkeä pölynpoisto- ja pölynkeräyslaitteistoon, varmista että kytkennät ovat sopivat ja käyttö asianmukaista.

KÄYTÄ JOHTOA VAIN SIIHEN, MIHIN SE ON TARKOITETTU.

Älä kanna laitetta johdosta äläkä kytke laitetta irti verkkovirrasta johdosta kiskaisemalla. Suojaa johtoa kuumuudelta, öljyltä ja teräviltä reunoilta.

JATKOJOHDON KÄYTTÖÄ TULISI VÄLTTÄÄ.

Mikäli sen käyttö kuitenkin on välttämätöntä, varmista että jatkojohto ja sen pistoke ovat tyypiltään, kooltaan, muodoltaan sekä kaikilta muilta ominaisuuksiltaan laitteen johtoa ja pistoketta vastaavia, sekä että jatkojohto on oikein johdotettu ja hyväkuntoinen. Älä käytä jatkojohtoa, jonka halkaisija on alle 2,5 mm² tai pituus yli 20 m, muuten laitteen moottori saattaa vaurioitua.

ÄLÄ KURKOTTELE.

Seiso aina mahdollisimman hyvin tasapainossa.

HUOLLA TYÖKALUT JA LAITTEET KUNNOLLA.

Työkalut kannattaa pitää aina teroitettuina ja puhtaina, jolloin työskentely sujuu paremmin ja turvallisemmin. Huolla ja vaihda osat ohjeiden mukaan. Tarkista sähköjohto säännöllisesti ja korjauta tai vaihdata vioittunut johto valtuutetussa huoltoliikkeessä. Tarkista myös jatko- johto säännöllisesti ja vaihda tarvittaessa. Pidä laitteen kahvat kuivina ja puhtaina ja huolehdi, etteivät ne ole öljyisiä tai rasvaisia.

IRROTA JOHTO PISTORASIASTA ASENNUS-, HUOLTO- JA SÄÄTÖTOIMENPITEIDEN, LAITTEEN SIIRTÄMISEN JA OSIEN VAIHDON AJAKSI SEKÄ AINA KUN LAITETTA EI KÄYTETÄ.

ÄLÄ JÄTÄ LAITTEESEEN AVAIMIA.

Tarkista aina ennen laitteen käynnistämistä, että kaikki avaimet ja säätötyökalut on varmasti poistettu.

HUOLEHDI, ETTEI LAITE KÄYNNISTY VAHINGOSSA.

Älä pidä sormea katkaisimella kuljettaessasi sähköverkoon kytkettyä laitetta. Varmista, että laitteen virtakytkin on pois päältä, kun työnnät pistokkeen pistorasiaan.

LAITETTA KÄYTETTÄESSÄ ULKONA ON KÄYTETTÄVÄ MYÖS ULKOKÄYTTÖÖN TARKOITETTUJA JATKOJOHTOJA, JOISTA LÖYTYY ASIANMUKAISET MERKINNÄT.

OLE AINA TARKKANA JA KESKITY TYÖHÖN.

Laitetta käytettäessä on noudatettava aina erityistä huolellisuutta ja varovaisuutta. Laitetta ei saa koskaan käyttää väsyneenä, sairaana tai alkoholin, lääkkeiden, huumeiden tai muiden havainto- ja reaktiokykyyn vaikuttavien aineiden vaikutuksen alaisena.

TARKISTA LAITTEEN OSAT VAURIOIDEN VARALTA.

Mikäli huomaat laitteessa, sen suojuksissa tai muissa osissa vaurioita, älä käytä sitä ennen kuin olet tarkastuttanut sen valtuutetussa huoltoliikkeessä. Tarkista, että liikkuvat osat toimivat virheettömästi ja liikkuvat esteettä sekä ovat muutenkin kunnossa. Tarkista kaikkien osien kiinnitys ja kaikki muu mikä saattaa vaikuttaa laitteen toimintaan. Vaurioituneet osat on korjautettava tai vaihdatettava asianmukaisesti valtuutetussa huoltoliikkeessä, ellei tässä ohjekirjassa ole neuvottu toisin. Vialliset kytkimet tulee vaihdattaa valtuutetussa huoltoliikkeessä. Laitetta ei saa käyttää, mikäli virtakytkin ei toimi.

KÄYTÄ AINOASTAAN ALKUPERÄISVARAOSIA JA -LISÄVARUSTEITA.

Muunlaisten osien käyttö saattaa aiheuttaa vaaratilanteen.

KORJAUKSIA SAA SUORITTAA AINOASTAAN VALTUUTETTU HUOLTOLIIKE ALKUPERÄISVARAOSIA KÄYTTÄEN, MUUTOIN LAITTEEN KÄYTTÄJÄ ON LOUKKAANTUMISVAARASSA.

LAITTEESSA OLEVAT SYMBOLIT JA NIIDEN SELITYKSET

• Lue käyttöohje ennen laitteen käyttöä.
• Käytä kuulosuojaimia ja suojalaseja.
• Käytä hengityssuojainta.

TEKNISET TIEDOT

Moottori	2000 W / 230 V~50 Hz / S6 25%
Terä	250 × 30 × 2,8 mm
Pöytä	563 x 583 x 28 mm
Sahauskapasiteetti	90°: 85 mm / 45°: 65 mm
Korkeudensäätö	0–85 mm
Sahanterän kallistus	0–45°
Imuliitäntä	35 mm
Paino	19 kg

Tämä tuote täyttää laatuluokan HA 2807 vaatimukset.

Meluarvot (mitattu standardin EN 62841 mukaisesti):

Äänenpainetaso LpA: 94 dB(A), mittausepävarmuus KpA 3 dB Äänitehotaso LwA: 107 dB(A), mittausepävarmuus KwA 3 dB

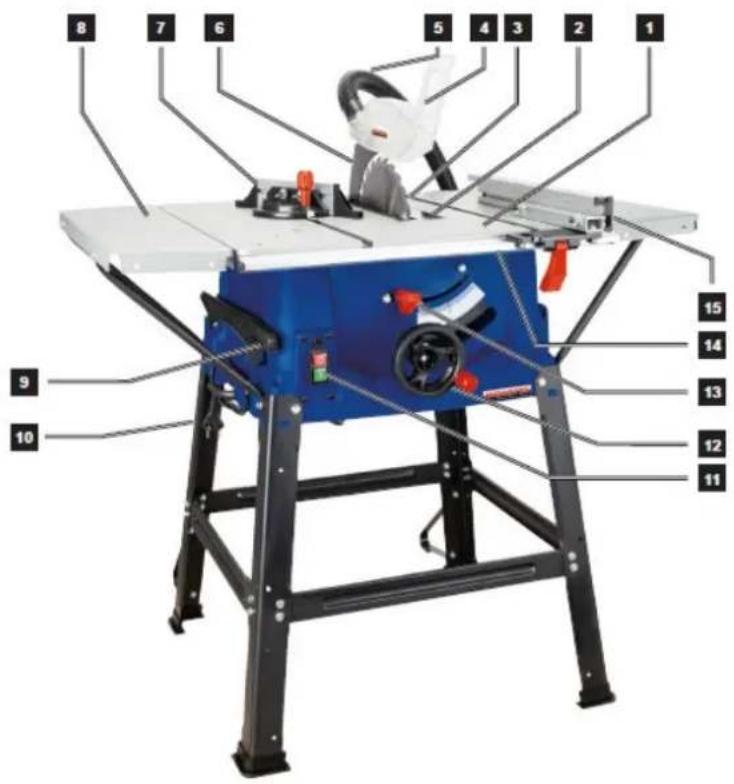

Osat

1. Sahauspöytä
2. Pöydän irtopala
3. Terä
4. Teränsuojus
5. Pölynpoistoletku
6. Halkaisukiila
7. Poikittaisvaste
8. Pöydän jatkokappale
9. Työntökapula
10. Jalusta
11. Virtakytkin
12. Käsipyörä
13. Lukitusvipu
14. Ohjainkisko
15. Pitkittäisvaste

Käyttökohteet

Pöytäsirkkeli on suunniteltu kaiken tyyppisen laitteen koolle sopivan puutavaran pitkittäis- sahaukseen ja katkaisuun (ainoastaan poikittaisvasteen kanssa). Laitetta ei saa käyttää pyöreän puutavaran työstöön.

Laitetta saa käyttää ainoastaan sille suunniteltuun käyttötarkoitukseen. Kaikki muu kuin tässä käyttöohjeessa kuvattu käyttö katsotaan väärinkäytöksi. Valmistaja ei vastaa väärinkäytön seurauksena aiheutuneista vahingoista ja vaurioista. Laite on tarkoitettu vain yksityiseen kotitalouskäyttöön eikä sitä saa käyttää kaupallisiin tai teollisiin tarkoituksiin.

KÄYTTÖÖNOTTO

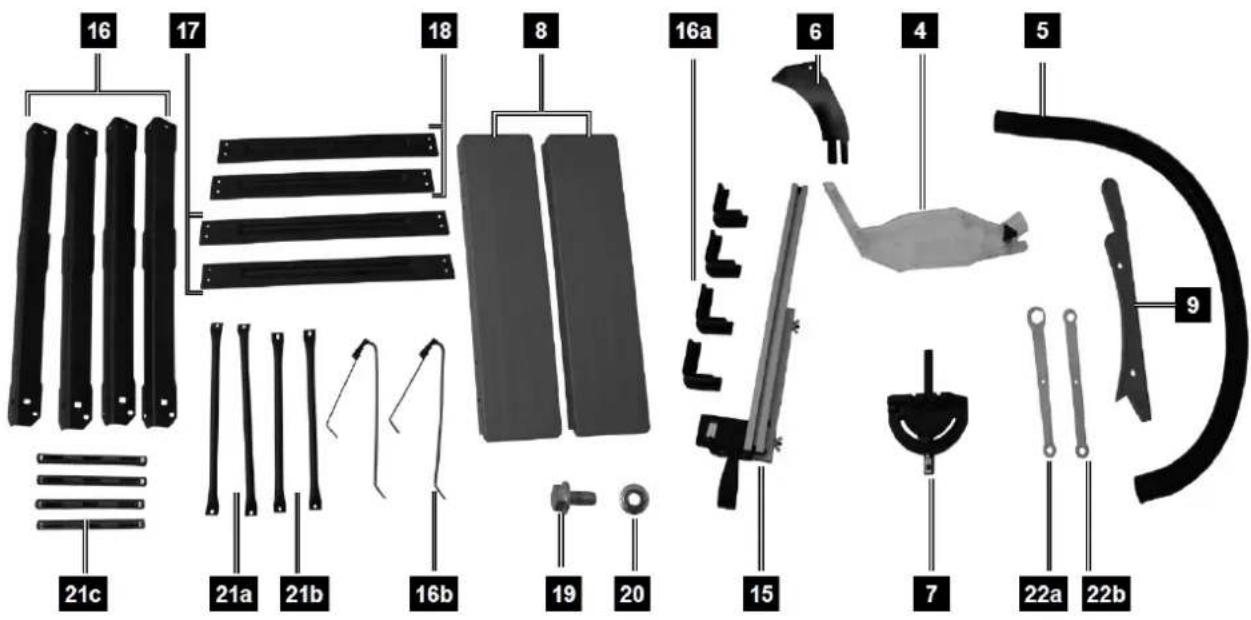

Pura laite pakkauksesta ja tarkista, että kaikki osat ovat tallella. Mikäli jokin osa puuttuu tai on vaurioitunut, ota välittömästi yhteys jälleenmyyjään. Hävitä pakkausmateriaali paikallisten määräysten mukaisesti.

Laitteen kokoonpano (katso kuvat alta)

Valmistele laitteen asennuspaikka. Varmista, että tilaa on riittävästi, jotta laitteen turvallinen ja häiriötön käyttö varmistetaan. Laite on tarkoitettu käytettäväksi sisätiloissa. Laite tulee asettaa tasaiselle ja vakaalle alustalle.

1. Ota sirkkeli pakkauksesta ja aseta se tasaiselle alustalle pöytälevy alaspäin. Aseta alle pahvi suojaamaan pöydän pintaa.

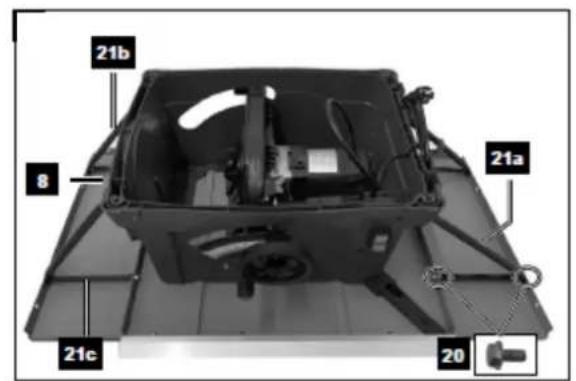

2. Asenna pöydän jatkokappaleet (8) pöytälevyn (1) molemmille puolille kuusiopulteilla (19) ja tuilla (21c).
3. Asenna pöytävahvikkeet (21a ja 21b) pöytälevyn jatkokappaleisiin (8) kuusiopulteilla (19) ja tuilla (21c).

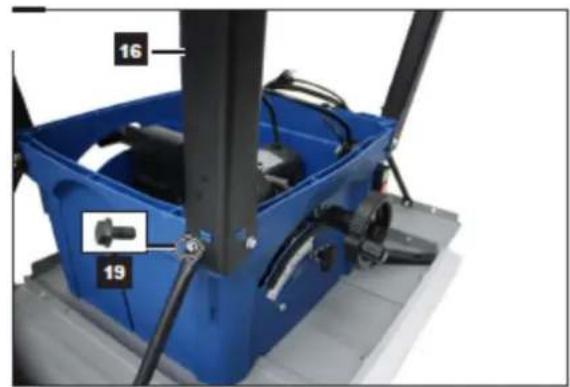

4. Kiinnitä pöytävahvikkeet jalkoihin kuusiopulteilla (19).
5. Asenna jalkatulpat (16a) jalkoihin (16).
6. Kiinnitä tuet (17 ja 18) jalkoihin (16) kuusiopulteilla ja -muttereilla (19 ja 20). Varmista, että samanlaiset tuet tulevat laitteen vastakkaisille puolille.
7. Kiinnitä takajalkoihin tuet (16b) kahdella kuusiopultilla (19) ja -mutterilla (20).
8. Kiristä kaikki ruuvit.
9. Nosta sirkkeli pystyasentoon jalkojen varaan tasaiselle alustalle.
10. Säädä terä maksimisahaussyvyyteen ja 0°-asentoon sekä lukitse se.
11. Löysää pöydän irtopalan (2) pulttia (23) ja irrota pöydän irtopala.
12. Sahanterän (3) ja halkaisukiilan (6) välisen etäisyyden on oltava max. 5 mm. Löysää pulttia (24) ja siirrä halkaisukiilaa (6), kunnes etäisyys on oikea.
13. Kiristä ruuvi (24) ja kiinnitä irtopala (2) paikalleen.
14. Kiinnitä teränsuojus (4) pultilla (25) halkaisukiilan päälle niin, että pultti asettuu tiiviisti halkaisukiilan (6) uraan. Älä kirstä pulttia liikaa, sillä teränsuojuksen pitää päästä liikkumaan vapaasti.
15. Kiinnitä pölynpoistoletku teränsuojukseen ja poistoadapteriin (26). Kiinnitä poistoadapteriin sopiva lastunkerääjä.

• Laitteessa saa käyttää ainoastaan oikeanlaisia puuntyöstöön tarkoitettuja sahanteriä. Erityyppisten katkaisulaikkaterien tai metallintyöstöön tarkoitettujen terien käyttö on kielletty.
• Laitteen asianmukainen käyttö edellyttää tässä ohjeessa olevien turva-, asennus- ja käyttöohjeiden noudattamista. Kaikkien laitetta käyttävien tai sitä huoltavien henkilöiden on tutustuttava tähän käyttöohjeeseen ja heitä on tiedotettava laitteen mahdollisista vaaroista. Myös paikallisten voimassaolevien sääntöjen noudattaminen onnettomuuksien ehkäisystä on välttämätöntä, kuten myös työsuojelun yleissääntöjen noudattaminen.
• Valmistaja ei ole vastuussa laitteelle tehdyistä muutoksista tai sellaisista vahingoista, jotka ovat aiheutuneet tällaisista muutoksista.

• Vaikka laitetta käytettäisiinkin ohjeiden mukaisesti, on silti mahdotonta sulkea pois kaikki mahdolliset vaaratekijät. Seuraavat vaaratilanteet saattavat syntyä laitteen rakenteesta ja kokoonpanosta johtuen:

• Kosketus sahanterään sellaisesta kohdasta, jota ei ole suojattu.

• Kurkottelu pyörivään sahanterään (leikkuuhgavat).
• Työstettävän kappaleen tai sen osien sinkoutuminen ilmaan takaiskun voimasta.
• Sahanterän rikkoutuminen.
• Vääränlaisen tai viallisen sahanterän paloien tai osien sinkoutuminen ilmaan.
• Kuulovauriot, mikäli kuulosuojaimia ei kävtetä.

• Haitallinen altistuminen puupölylle, mikäli laitetta kävtetään sulietuissa tiloissa.

• Huomioi moottorin ja sahanterän pyörimissuunta. Käytä ainoastaan sahanteriä, joiden sallittu maksiminopeus on sama tai suurempi kuin työstettävän materiaalin ja laitteen max. karganopeus.

• Sammutettuasi moottorin, älä koskaan yritä pysäyttää tai hidastaa sahanterää kohdistamalla siihen sivuttaista painetta.
• Käytä ainoastaan hyvin teroitettuja teriä, joissa ei ole halkeamia tai vääntymiä.
• Käytä ainoastaan laitteen valmistajan suosittelemia teriä, jotka ovat yhdenmukaisia standardin EN 847-1 kanssa ja jotka on varustettu varoitustarralla. Varmista terää vaihtaessasi, ettei sahausleveys ole kapeampi ja sahanterälevy suurempi kuin halkaisuveitsen paksuus.
• Vialliset sahanterät on vajhdettava välittömästi.
• Älä koskaan käytä sahanteriä, jotka eivät ole tässä käyttöohjeessa ilmoitettujen tietojen mukaisia.
• Älä koskaan kijilag sahanterän suojiusta avoimeen asentoon.
• Älä koskaan pura, irrota tai ota koneen turvalaitteita pois kävtöstä.

• Käytä halkaisukiilaa oikein ja säädä se oikeaan asentoon. Halkaisukiila on tärkeä turvalaite. Se ei pelkästään ohjaa työkappaletta, vaan estää myös sahausuraa sulkeutumasta terän takana, jolloin työkappale ei lennähdä takapotkun voimasta.

• Sahanterän suojus on laskettava työkappaleen ylle jokaisella sahauskerralla.

• Käytä työntökapulaa kapeita (alle 120 mm leveitä) työkappaleita halkaistessasi. Säilytä työntökapulaa aina laitteen yhteydessä, kun sitä ei käytetä.
• Älä koskaan katkaise työkappaleita, jotka ovat liian pieniä turvallisesti käsin pideltäviksi.
• Tärkeää! Laitetta ei saa käyttää upotussahaukseen.
• Älä koskaan kuormita laitetta niin paljon, että se leikkaa kiinni.
• Paina työkappaletta aina tukevasti sahauspöytää vasten.
• Varmista, etteivät irti sahatut jätepalat tartu kiinni sahanterään ja sinkoudu ilmaan.
• Älä koskaan poista puulastuja, muuta työstöjätettä tai jumittuneita puukappaleita sahanterän vielä pyöriessä.
• Sammuta laite ja irrota laitteen pistoke pistorasiasta aina ennen korjaustoimenpiteiden aloittamista tai jumittuneen työkappaleen irrottamista.
• Mikäli pöydän upote on kulunut, irrota laitteen pistoke pistorasiasta ja vaihda upote uuteen.
• Muutoksia, säätöjä, mittauksia ja puhdistustoimenpiteitä saa suorittaa ainoastaan laitteen ollessa sammutettuna ja pistokkeen ollessa irti kytkettynä.
• Ennen kuin käynnistät laitteen, tarkista että kaikki avaimet ja säätötyökalut on poistettu.
• Sammuta laite ja irrota laitteen pistoke pistorasiasta aina ennen työalueelta poistumista.
• Kaikki suojukset ja turvalaitteet on asennettava takaisin paikoilleen välittömästi niiden korjaus- tai huoltotöiden jälkeen.
• Kaikkien turva-, käyttö- ja huolto-ohjeiden sekä teknisissä tiedoissa ilmoitettujen mittojen noudattaminen on äärimmäisen tärkeää.
• Kytke pölynpoistojärjestelmä päälle aina kun käytät laitetta. Sirkkelit on kytkettävä pölynpoistolaitteeseen aina puuta sahattaessa. Käyttäjää on tiedotettava olosuhteista, jotka vaikuttavat pölyn syntyyn, esim. työstettävä materiaalityppi (pölyn lähde ja keräys), paikallisten lajittelutoimenpiteiden tärkeys sekä oikeat suojusten, suojalevyjen ja ohjainten säädöt.
• Laite on kytkettävä maadoitettuun 230V pistorasiaan, jossa on vähintään 10A sulake.
• Älä koskaan käytä kevyeen työstöön suunniteltua laitetta raskaisiin töihin.
• Vaurioituneet turvalaitteet ja muut osat on korjautettava tai vaihdatettava asianmukaisesti valtuutetussa huoltoliikkeessä, ellei tässä ohjekirjassa ole neuvottu toisin.
• Vialliset katkaisijat tulee vaihdattaa valtuutetussa huoltoliikkeessä.
• Käytä suojakäsineitä aina sahanteriä ja karkeita materiaaleja käsitellessäsi. Sahanteriä on kuljetettava pakkauksessaan aina kun se on mahdollista.
• Käyttäjää on tiedotettava olosuhteista, jotka vaikuttavat melun syntyn (esim. terät, jotka on suunniteltu alentamaan melupäästöä, terien ja laitteiden huolto).
• Siirrä laitetta ainoastaan kuljetuslaitteiden avulla. Älä koskaan käsittele, siirrä tai nosta laitetta sen suojuksista.
• Kuljetuksen aikana sahanterän yläosa tulee olla peitettynä esim. suojuksella.
• Älä sahaa huulloksia tai uria ilman asianmukaista suojusta sahauspöydän yläpuolella, esim. tunnelityppinen suojus.
• Sirkkeliä ei saa käyttää uritukseen.

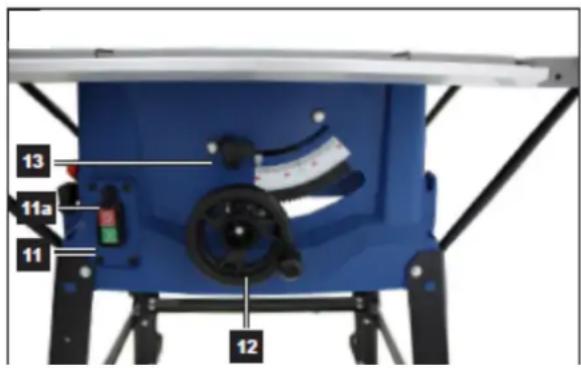

Laitteen käynnistäminen ja sammuttaminen

Paina vihreää painiketta käynnistääksesi laitteen. Paina punaista painiketta sammuttaaksesi laitteen.

Sahaussyvyyden säätäminen

Aseta haluttu sahaussyvyys kääntämällä korkeuden säätökampea (12).

• Kääntäminen vastapäivään vähentää sahaussyvyyttä.
• Kääntäminen myötäpäivään lisää sahaussyvyyttä.

Sahanterän kulman säätäminen

• Vapauta sahanterän lukitus (13) ja käännä käsipyörää (12) kunnes osoitin osoittaa oikeaan kulmaan asteikossa.
• Lukitse säätämisen jälkeen.

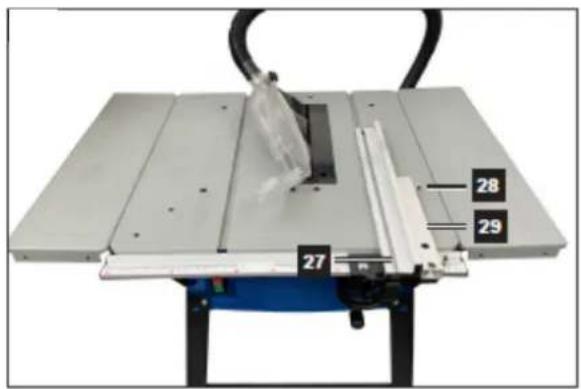

Pysäytyskiskon korkeuden säätö

• Pysäytyskiskossa (27) on kaksi eri käyttökorkeutta. Käytä matalampaa asentoa alle 25 mm paksuisille työkappaleille ja korkeampaa asentoa yli 25 mm paksuisille työkappaleille.
• Pysäytyskiskon kääntäminen: Löysää siipimuttereita (28). Irrota pysäytyskisko (27) ja aseta se haluamaasi asentoon. Kiristä siipimutterit (28)
• Pysäytyskisko (27) voidaan asentaa ohjauskiskon (29) vasemmalle tai oikealle puolelle.

Pitkittäisvasteen käyttö

• Käytä pitkittäisvastetta, kun sahaat työkappaleita pituussuunnassa. Asenna pitkittäisvaste sahanterän oikealle puolelle. Pitkittäisvasteen tulee aina olla säädetty sahanterän suuntaisesti. Tarkista myös kiinnitys säännöllisesti ja aina, kun sahaa ei ole käytetty useaan päivään.
• Asteikkoja (14) on kaksi, riippuen siitä kummassa asennossa pysäytyskisko on. Liikuta vaste sahanterää vasten ja mittaa asteikon avulla. Siirrä vastetta poispäin terästä. Mittojen välinen etäisyys on yhtä kuin leikkausleveys. Jotta mitta olisi mahdollisimman tarkka, on tarpeen suorittaa testisahaus, mitata työstettävä kappale ja säätää vaste uudelleen.
• Vapauta lukitusvipu (30) ja siirrä vaste haluttuan asentoon.
• Lukitse lukitusvipu.

Poikittaisvasteen käyttö

• Työnnä poikittaisvaste (7) pöydän uraan (31a/31b).
• Löysää poikittaisvasteen ruuvia (32).

• Käännä katkaisuohjainta haluamaasi kulmaan.

• Kiristä ruuvi (32) uudelleen.

• Siirrä pysäytintä (34) poikittaisvasteella löysäämällä molemmat muoviruuvit (33), siirrä pysäytin haluamaasi asentoon ja kiristä ruuvit.
• HUOM! Älä työnnä pysäytintä liikaa kohti sahanterää. Pysäyttimen ja sahanterän etäisyyden tulisi olla noin 2 cm.

• Varoitus: Katkaise virta ja irrota laite virtalähteestä ennen minkäänlaisten säätöjen tai huoltotoimenpiteiden suorittamista tai sahanterän vaihtamista. Käytä hanskoja, kun kä-sittelet sahanterijä.
• Käännä korkeudensäätökampeq, kunnes sahanterä on korkeimmassa asennossaan.
• Poista sahanterän suojus (4).
• Irrota pöydän irtopalq (2).

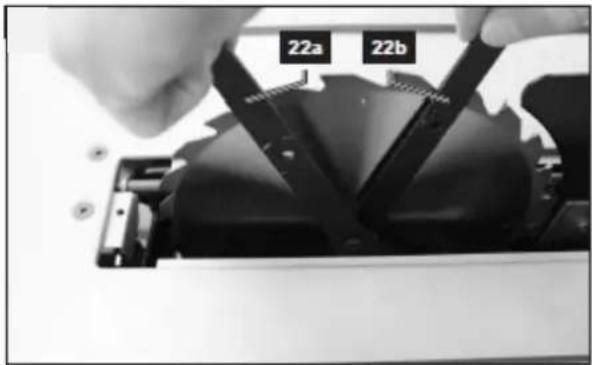

• Käytä sahanterääavainta (22a) ruuvin avaamiseksi. Pidä karasta kiinni toisella avaimella (22b). Kierrä mutteria terän pyörimissuuntaan.
• Poista ulkopuolinen laippa ja irrota sahanterä.
• Puhdista molemmat laipat huolellisesti ennen kuin asennat uuden terän.
• Asenna ja kiinnitä sahanterä paikalleen päinvastaisessa järjestyksessä.
• Varoitus: Huomaa sahanterän pyörimissuunta. Hampaiden leikkauspinnan tulee osoittaa pyörimissuuntaan eli eteenpäin (katso sahanterässä olevaa nuolta).
• Asenna pöydän irtopala ja sahanterän suojus paikalleen.
• Ennen kuin kävtät sahaa, varmista, että kajikki turvalaitteet toimivat oikein.
• Tärkeää: asentamisen jälkeen tarkista pyörittämällä sahanterää käsin, että se pääsee pyörimään yapgasti.
• Kytke saha virtalähteeseen ja anna sen käydä hetki kuormittamattomana ennen sahaamisen aloittamista.

Sirkkelin käyttö

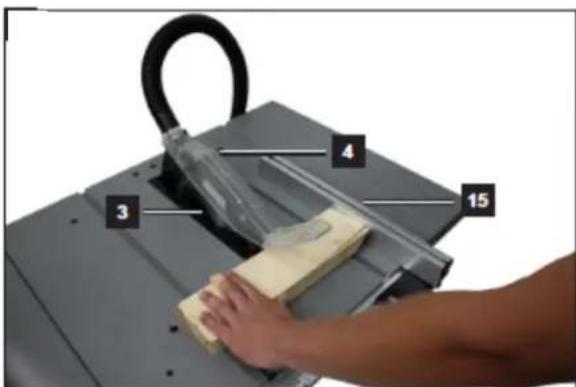

Katkaisu

Säädä pitkittäisvaste (15) niin, että se vastaa työkappaleen leveyttä. Käynnistä laite ja anna sen kiihtyä maksiminopeuteen. Pidä kättä työkappaleen päällä tukevasti. Paina kappaletta pitkittäisvastetta vasten ja terää kohti. Ohjaa kappaletta vasemmalla tai oikealla kädelläsi sivusta teränsuojuksen etureunaan saakka. Työnnä kappale aina halkaisukiilan taakse saakka. Tue pitkät kappaleet asianmukaisesti, kun katkaiset niitä.

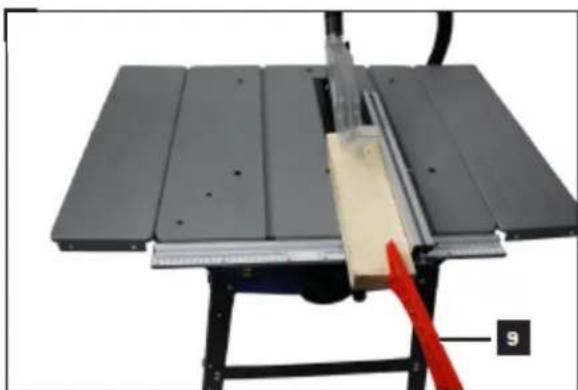

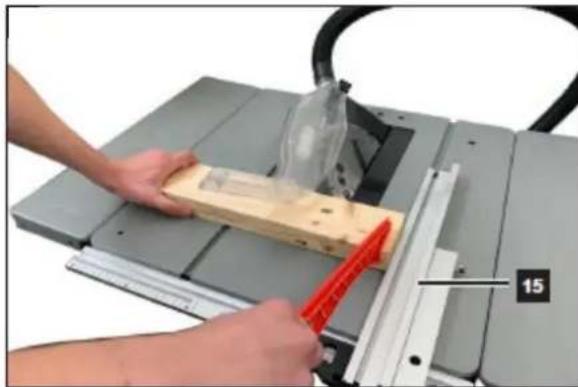

Kapeiden työkappaleiden sahaaminen (Työkappaleen leveys alle 120 mm)

Käytä työntökapulaa sahatessasi kapeita kappaleita, lyhyiden kappaleiden kohdalla heti sahaamisen alusta lähtien. Säädä pitkittäisvaste niin, että se vastaa haluamaasi kappaleen leveyttä. Työnnä työkappaletta molemmin käsin eteenpäin, käytä työntökapulaa sahanterän kohdalla ja työnnä työkappale halkaisukiilan taakse saakka.

Säädä terä sopivaan kulmaan. Säädä pitkittäisvaste sopivaan asentoon. Työnnä työkappa- letta työntökapulan avulla eteenpäin, aina halkaisukiilan taakse saakka.

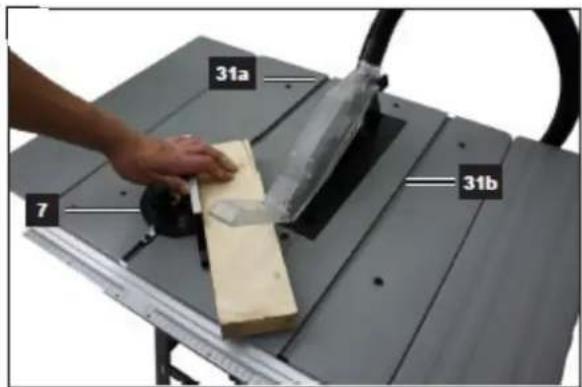

Liu'uta poikittaisvaste (7) sopivaan uraan (31a/31b) työpöydässä ja säädä kulma sopivaksi. Jos haluat lisäksi kallistaa terää, käytä uraa 31a, jolloin kätesi ja poikittaisvaste eivät osu teränsuojukseen. Paina työkappaletta poikittaisvastetta (7) vasten. Kytke laite päälle. Työn- nä poikittaisvastetta ja työkappaletta terää kohti. Sahaa kappale kokonaan. Kytke laite pois päältä. Kun terä on täysin pysähtynyt, poista irti sahattu osa.

HUOM! Pidä kiinni työkappaleen vastetta vasten olevasta osasta, älä koskaan irti sahattavasta osasta.

KULJETUS

1. Kytke laitteesta virta ja irrota virtajohto virtualähteestä ennen laitteen siirtämistä tai kuljetusta.
2. Siirrä laitetta vähintään kahden henkilön voimin, älä nosta pöydän iatkokappaleista.
3. Älä altista laitetta törmäyksille, iskuille tai tärinälle.
4. Kiinnitä laite huolellisesti kaatumisen tai liikkumisen estämiseksi.
5. Älä koskaan kävtä turvalaitteita laitteen käsittelyvn tai kulietukseen.

Varoitus: Katkaise virta ja irrota sirkkeli virtualähteestä ennen minkäänlaisten säätöjen tai huoltotoimenpiteiden suorittamista.

• Pidä saha puhtaana. Käytä suojalaseja puhdistaessasi sahaa.
• Varoitus: Älä puhdista pöydän muoviosia voimakkailla puhdistusaineilla. Suosittelemme puhdistukseen mietoa astianpesuainetta. Saha ei saa joutua kosketuksiin veden kanssa.
• Tarkasta sahanterä säännöllisesti. Käytä vain hyvin teroitettuja, ehjiä ja muodoltaan ehjiä sahanteriä. Käytä vain teriä, jotka vastaavat standardia EN 847-1.
• Vaihda kulunut tai vioittunut pöydän irtopala välittömästi.
• Poista pihka pöydän pinnalta.
• Poista puu- ja lastujäännökset säännöllisesti koneen sisäalueelta.
• Poista mahdollisesti sahanpurutukkeumat.
• Jos laite kipinöi voimakkaasti, tarkistuta hiiliharjat sähköasentajalla. Vain valtuutettu sähköasentaja saa vaihtaa hiiliharjat.

Ylivirtasuoja

Laite on varustettu ylivirtasuojalla. Mikäli ylivirtasujoja on katkaissut virransyötön, menettele seuraavasti:

• Irrota laitteen virtajohto pistorasiasta.
• Anna laitteen jäähtyä.
• Tarkista laite huolellisesti mahdollisten vaurioiden varalta.
• Korjauta vauriot ennen kuin käynnistät laitteen uudelleen.
• Kytke laitteen virtajohto pistorasiaan.
• Paina reset-painiketta.

VARASTOINTI

Varastoi laite toimituspakkauksessaan pimeässä, kuivassa ja pakkasettomassa tilassa (ihannelämpötila 5-30 °C) lasten ulottumattomissa. Peitä laite varastoinnin ajaksi suojataksesi sitä pölyltä ja kosteudelta.

VIANETSINTÄ

Ongelma	Syy	Ratkaisu
Moottori ei käynnisty.	a) Ei virtaab) Kytkin, kondensaattori viallinenc) Viallinen sähköjohto	a) Tarkasta verkkosulake.b) Anna sähköalan ammattilaisentarkastaa laite.c) Irrota verkkosulake, tarkasta,vaihda tarvittaessa.
Sahanterä liikkuu nor-maalista poikkeavasti.	a) Ohjain väärin säädettyb) Vääränlainen sahanterä	a) Säädä sahanterän ohjain.b) Tarkista sahanterä ja vaihda tar-vittaessa.
Puuhun jää polttojälkiä.	a) Tylsä sahanteräb) Vääränlainen sahanterä	a) Vaihda sahanterä.b) Tarkista sahanterä ja vaihda tar-vittaessa.
Sahanterä jumiutuu.	a) Tylsä sahanteräb) Sahanterä likaantunutc) Ohjain väärin säädetty	a) Vaihda sahanterä.b) Puhdista sahanterä.c) Säädä sahanterän ohjain.

Sähkö- ja elektroniikkalaitteita ei saa hävittää tavallisen kotitalousjätteen mukana, vaan ne on toimitettava asianmukaiseen keräyspisteeseen. Saadaksesi lisätietoja ota yhteys paikallisiin viranomaisiin tai liikkeeseen josta laitteen ostit.

Copyright © 2020 Isojoen Konehalli Oy. Kaikki oikeudet pidätetään. Tämän asiakirjan sisällön jäljentäminen, jakeleminen tai tallentaminen kokonaan tai osittain on kielletty ilman Isojoen Konehalli Oy:n myöntämää kirjallista lupaa. Tämän asiakirjan sisältö tarjotaan "sellaisenaan" eikä sen tarkkuudesta, luotettavuudesta tai sisällöstä anneta mitään suoria tai epäsuoia takuita elkä nimenomaisesti taata sen markkinoitavuutta tai sopivuutta tiettyyn tarkoitukseen, ellei pakottavalla lainsäädännöllä ole toisin määrätty. Asiakirjassa olevat kuvat ovat viitteellisiä ja saattavat poiketa toimitetusta tuotteesta. Isojoen Konehalli Oy kehittää tuotteitaan jatkuvasti ja varaa itselleen oikeuden tehdä muutoksia ja parannuksia tuotteeseen ja tähän asiakirjaan milloin tahansa ilman ennakkoilmoitusta. Mikäli tuotteen teknisiä ominaisuuksia tai käyttöminaisuuksia muutetaan ilman valmistajan suostumusta, EU-vaatimustenmukaisuusvakuutus lakkaa olemasta voimassa ja takuu raukeaa. Isojoen Konehalli Oy ei vastaa laitteen käytöstä aiheutuvista vällittömistä tai välillisistä vahingoista. Copyright © 2020 Isojoen Konehalli Oy. Alla rättigheter förbehållna. Reproduktion, överföring, distribution eller lagring av delar av eller hela innehåillet i detta dokument i vilken som helst form, utan skriftlig tillåtelse från Isojoen Konehalli Oy, är förbjuden. Innehålet i detta dokument gäller aktuella förhållanden. Förutom det som stadgas i tillämplig tvingande lagstiftning, ges inga direkta eller indirekta garantier av något slag, inklusive garantier gällande marknadsförbarhet och lämplighet för ett särskilt ändamål, vad gäller riktighet, tillförlighet eller innehålet av detta dokument. Bilderna i detta dokument är riktgivande och inte nödvändigtvis motsvarar den levererade produkten. Isojoen Konehalli Oy utvecklar ständigt sina produkter och förbehåller sig rätten att göra ändringar och förbättringar i produkten och detta dokument utan föregående meddelande. EU-försäkran om överensstämmelse och garantin upphör att gälla om produktens tekniska eller andra egenskaper ändras utan tillverkarens tillständ. Isojoen Konehalli Oy är inte ansvarig för direkta eller indirekta skador som uppstått pga användning av produkten.

EU-vaatimustenmukaisuusvakuutus (Alkuperäinen EU-vaatimustenmukaisuusvakuutus)

Me

Isojoen Konehalli Oy

Keskustie 26

61850 Kauhajoki As

Puh. [phone]

[e-mail]

vakuutamme yksinomaan omalla vastuulla, että seuraava tuote

Laite: Pöytäsirkkeli

Tuotemerkki: Woodtec

Malli/typpi: XW113A (M1H-ZP5-250-1)

täyttää

konedirektiivin (MD) 2006/42/EY,

sähkömagneettista yhteensopivuutta koskevan EMC-direktiivin 2014/30/EU

vaarallisten aineiden käytön rajoittamista koskevan RoHS-direktiivin 2011/65/EU + (EU) 2015/863

vaatimukset sekä on seuraavien harmonisoitujen standardien sekä teknisten eritelmien mukainen:

EN 62841-1:2015, EN 62841-3-1:2014/A11:2017, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-11:2000

Ilmoitettu laitos

0123 TÜV SÜD Product Service GmbH, Ridlerstraße 65, D-80339 München, Germany

Kauhajoki 14.1.2020

Valmistaja: Isojoen Konehalli Oy

Harri Altis, ostopäällikkö (valtuutettu kokoamaan teknisen tiedoston)

Isojoen Konehalli Oy

Keskustie 26

61850 Kauhajoki As

Tel. [phone]

[e-mail]
