KÄYTTÖOHJE XW069 Woodtec

KONELEHTISAHA Käyttöohje

Alkuperäisten ohjeiden käännös

KONTURSÅG Bruksanvisning

Isojoen Konehalli Oy, Keskustie 26, 61850 Kauhajoki As, Finland Tel. [phone] · Fax [phone] · [e-mail] · www.ikh.fi

Onnittelumme tämän laadukkaan WOODTEC-tuotteen valinnasta! Toivomme ostamasi laitteen olevan suureksi avuksi työssäsi. Muista lukea käyttöohje ennen laitteen käyttöönottoa varmistaksesi turvallisen käytön. Epäselvissä tilanteissa tai ongelmien ilmetessä ota yhteys jälleenmyyjään tai maahantuojaan. Toivotamme Sinulle turvallista ja miellyttävää työskentelyä laitteen kanssa!

TURVAOHJEET

LUE NÄMÄ OHJEET HUOLELLISESTI LÄPI JA HUOMIOI TURVAOHJEET JA VAROITUKSET. KÄYTÄ LAITETTA OIKEIN JA HUOLELLISESTI SILLE SUUNNITELTUUN KÄYTTÖTARKOITUKSEEN. OHJEIDEN NOUDATTAMATTA JÄTTÄMINEN VOI JOHTAA VAKAVIIN HENKILÖ- JA/TAI OMAISUUSVAHINKOIHIN. PIDÄ NÄMÄ OHJEET TALLELLA MYÖHEMPÄÄ TARVETTA VARTEN.

Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja sellaiset henkilöt, joiden fyysiset, aistinvaraiset tai henkiset ominaisuudet ovat alentuneet tai joilla ei ole kokemusta ja tietoa, jos heitä valvotaan tai heitä on opastettu käyttämään laitetta turvallisesti ja jos he ymmärtävät laitteen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa laitetta eivätkä he saa tehdä laitteen hoitotoimenpiteitä ilman valvontaa.

AINOASTAAN VALTUUTETTU SÄHKÖASENTAJA SAA TEHDÄ SÄHKÖASENNUKSET LAITTEELLE.

PIDÄ TYÖSKENTELYTILA SIISTINÄ.

Sekaiset työtilat saattavat aiheuttaa vaaratilanteita.

ÄLÄ TYÖSKENTELE VAARALLISESSA YMPÄRISTÖSSÄ.

Suojaa sähkölaitteet sateelta. Älä käytä sähkölaitteita kosteissa tai märissä tiloissa. Huolehdi kunnollisesta työvalaistuksesta. Älä käytä sähkölaitteita, mikäli lähistöllä on tulenarkoja nesteitä, kaasuja, jauheita tai pölyä.

SUOJAUDU SÄHKÖISKUILTA.

Varmista aina, että käytettävän verkkovirran jännite ja taajuus vastaavat laitteen tyyppikilvessä ilmoitettuja arvoja. Vältä kosketusta maadoitettuihin pintoihin kuten esimerkiksi putkiin, lämpöpattereihin, liesiin tai jääkaappeihin.

ÄLÄ PÄÄSTÄ LAPSIA LAITTEEN LÄHELLE.

Huolehdi, että muutkin ulkopuoliset pysyttelevät riittävän etäällä laitteesta ja sen sähköjohdosta.

SÄILYTÄ KÄYTTÄMÄTTÖMÄNÄ OLEVIA SÄHKÖLAITTEITA OIKEIN.

Kun laite ei ole käytössä, varastoi se kuivaan ja korkealla sijaitsevaan tai lukittavaan säilytyspaikkaan – pois lasten ulottuvilta.

ÄLÄ YLIKUORMITA LAITETTA.

Se suoriutuu parhaiten ja turvallisimmin tehtävästä sille tarkoitetulla nopeudella.

KÄYTÄ OIKEANLAISTA LAITETTA.

Älä yritä väkisin tehdä liian pienellä koneella sellaista työtä, johon sitä ei ole tarkoitettu ja johon tarvittaisiin tehokkaampaa konetta.

KÄYTÄ ASIANMUKAISTA VAATETUSTA.

Älä käytä liian väljiä vaatteita tai koruja, jotka saattavat tarttua laitteen liikkuviin osiin. Ulkona työskenneltäessä on suositeltavaa käyttää kumikäsineitä ja luistamattomia jalkineita. Suojaa pitkät hiukset esim. hiusverkolla.

KÄYTÄ AINA SUOJALASEJA JA KUULOSUOJAIMIA.

Myös hengityssuojainta tulee käyttää, mikäli työssä syntyy pölyä.

PIDÄ SUOJUKSET PAIKOILLAAN JA HYVÄSSÄ KÄYTTÖKUNNOSSA.

Mikäli laitteessa on suojuksia tai turvalaitteita, älä käytä laitetta ilman niitä.

Jos laite on mahdollista kytkeä pölynpoisto- ja pölynkeräyslaitteistoon, varmista että kytkennät ovat sopivat ja käyttö asianmukaista.

KÄYTÄ JOHTOA VAIN SIIHEN, MIHIN SE ON TARKOITETTU.

Älä kanna laitetta johdosta äläkä kytke laitetta irti verkkovirrasta johdosta kiskaisemalla. Suojaa johtoa kuumuudelta, öljyltä ja teräviltä reunoilta.

JATKOJOHDON KÄYTTÖÄ TULISI VÄLTTÄÄ.

Mikäli sen käyttö kuitenkin on välttämätöntä, varmista että jatkojohto ja sen pistoke ovat tyypiltään, kooltaan, muodoltaan sekä kaikilta muita ominaisuuksiltaan laitteen johtoa ja pistoketta vastaavia, sekä että jatkojohto on oikein johdotettu ja hyväkuntoinen. Älä käytä jatkojohtoa, jonka halkaisija on alle 2,5 mm² tai pituus yli 20 m, muuten laitteen moottori saattaa vaurioitua.

ÄLÄ KURKOTTELE.

Seiso aina mahdollisimman hyvin tasapainossa. Vältä epätavallisia käsien asentoja, jotka voivat aiheuttaa yhden tai molempien käsien lipeämisen ja kosketuksen terään.

HUOLLA TYÖKALUT JA LAITTEET KUNNOLLA.

Työkalut kannattaa pitää aina teroitettuina ja puhtaina, jolloin työskentely sujuu paremmin ja turvallisemmin. Huolla ja vaihda osat ohjeiden mukaan. Tarkista sähköjohto säännöllisesti ja korjauta tai vaihdata vioittunut johto valtuutetussa huoltoliikkeessä. Tarkista myös jatko- johto säännöllisesti ja vaihda tarvittaessa. Pidä laitteen kahvat kuivina ja puhtaina ja huolehdi, etteivät ne ole öljyisiä tai rasvaisia.

IRROTA JOHTO PISTORASIASTA ASENNUS-, PUHDISTUS-, HUOLTO- JA SÄÄTÖTOIMENPITEIDEN, LAITTEEN SIIRTÄMISEN JA OSIEN VAIHDON AJAKSI SEKÄ AINA KUN LAITETTA EI KÄYTETÄ.

ÄLÄ JÄTÄ LAITTEESEEN AVAIMIA.

Tarkista aina ennen laitteen käynnistämistä, että kaikki avaimet ja säätötyökalut on varmasti poistettu.

HUOLEHDI, ETTEI LAITE KÄYNNISTY VAHINGOSSA.

Älä pidä sormea katkaisimella kuljettaessasi sähköverkkoon kytkettyä laitetta. Varmista, että laitteen virtakytkin on pois päältä kun työnnät pistokkeen pistorasiaan.

LAITETTA KÄYTETTÄESSÄ ULKONA ON KÄYTETTÄVÄ MYÖS ULKOKÄYTTÖÖN TARKOITETTUJA JATKOJOHTOJA, JOISTA LÖYTYY ASIANMUKAISET MERKINNÄT.

OLE AINA TARKKANA JA KESKITY TYÖHÖN.

Laitetta käytettäessä on noudatettava aina erityistä huolellisuutta ja varovaisuutta. Laitetta ei saa koskaan käyttää väsyneenä, sairaana tai alkoholin, lääkkeiden, huumeiden tai muiden havainto- ja reaktiokykyyn vaikuttavien aineiden vaikutuksen alaisena.

TARKISTA LAITTEEN OSAT VAURIOIDEN VARALTA.

Mikäli huomaat laitteessa, sen suojuksissa tai muissa osissa vaurioita, älä käytä sitä ennen kuin olet tarkastuttanut sen valtuutetussa huoltoliikkeessä. Tarkista, että liikkuvat osat toimivat virheettömästi ja liikkuvat esteettä sekä ovat muutenkin kunnossa. Tarkista kaikkien osien kiinnitys ja kaikki muu mikä saattaa vaikuttaa laitteen toimintaan. Vaurioituneet osat on korjautettava tai vaihdatettava asianmukaisesti valtuutetussa huoltoliikkeessä, ellei tässä ohjekirjassa ole neuvottu toisin. Vialliset kytkimet tulee vaihdattaa valtuutetussa huoltoliikkeessä. Laitetta ei saa käyttää, mikäli virtakytkin ei toimi.

KÄYTÄ AINOASTAAN ALKUPERÄISVARAOSIA JA -LISÄVARUSTEITA.

Muunlaisten osien käyttö saattaa aiheuttaa vaaratilanteen.

KORJAUKSIA SAA SUORITTAA AINOASTAAN VALTUUTETTU HUOLTOLIIKE ALKUPERÄISVARAOSIA KÄYTTÄEN, MUUTOIN LAITTEEN KÄYTTÄJÄ ON

LOUKKAANTUMISVAARASSA.

KÄYTTÖÖN LIITTYVÄT VAROITUKSET

- Laite on tarkoitettu käytettäväksi kuivissa olosuhteissa ja ainoastaan sisätiloissa.

- Älä työstä laitteella kappaleita, jotka ovat liian pieniä käsin pideltäviksi teränsuojuksen ulkopuolella.

- Vältä epätavallisia käsien asentoja, joista voi seurata yllättävä kosketus terään.

-Käytä aina teränsuojusta, jotta vältät mahdollisen terän rikkoutumisesta aiheutuvan vamman.

- Älä koskaan jätä laitetta työskentelyalueelle ilman valvontaa virtakytkin ON-asennossa tai jos terä vielä liikkuu.

-Älä asettele työkappaletta pöydälle tai säädä laitetta sen ollessa päällä.

- Älä koskaan kytke laitetta päälle ennen kuin olet puhdistanut pöydän työkaluista, puulastuista jne. Pöydällä saa olla ainoastaan työkappale ja työstötapaan sopiva syöttö- tai tuki-laite.

JÄÄNNÖSRISKIT

Kone on valmistettu uusimman tekniikan ja hyväksyttyjen turvallisuusteknisten sääntöjen mukaisesti. Siitä huolimatta työskenneltäessä voi ilmetä yksittäisiä jäännösriskejä:

- Liikkuva työkalu aiheuttaa työkappaletta epäasianmukaisesti ohjattaessa sormien ja käsien loukkaantumisvaaran.

- Sinkoutuvien työkappaleiden aiheuttama loukkaantumisvaara epäasianmukaisen kiinnittämisen tai ohjaamisen (esim. työskentely ilman vastetta) johdosta.

- Puupöly tai -lastut voivat vaarantaa terveyden. Käytä ehdottomasti henkilökohtaisia suojavarusteita, kuten suojalaseja. Asenna pölynpoistojärjestelmä!

- Viallisten terien aiheuttamat vammat. Tarkista terän eheys säännöllisesti.

- Sormien ja käsien loukkaantumisvaara terää vaihdettaessa. Käytä sopivia suojakäsineitä.

• Konetta käynnistettäessä käynnistyvä terä voi aiheuttaa loukkaantumisvaaran.
  -Sähkövirta voi aiheuttaa vaaran, jos käytetään epäasianmukaisia sähkökytkentöjä.
• Pitkät hiukset ja väljät vaatteet saattavat tarttua liikkuvaan työkaluun ja vaarantaa terveyden. Käytä henkilökohtaisia suojavarusteita, kuten hiusverkkoa ja vartalonmyötäisiä työvaatteita.

Lisäksi kaikista tehdyistä varotoimenpiteistä huolimatta ei voida sulkea pois jäännösriskejä. Jäännösriskit voidaan minimoida toimimalla turvaohjeiden, tarkoituksenmukaisen käytön sekä käyttöohjeiden mukaisesti.

TEKNISET TIEDOT

Moottori	120 W / 230 V-50 Hz
Iskunopeus	500–1700
Pöytä 255 x 415 mm
Pöydän kallistus 0-45 °
Kitasyvyys	406
Leikkauskorkeus	50 mm
Imuletkuliitäntä ∅ 35 mm
Paino	12,7

Tämä tuote täyttää laatuluokan HA 2807 vaatimukset.

LAITTEEN ESITTELY

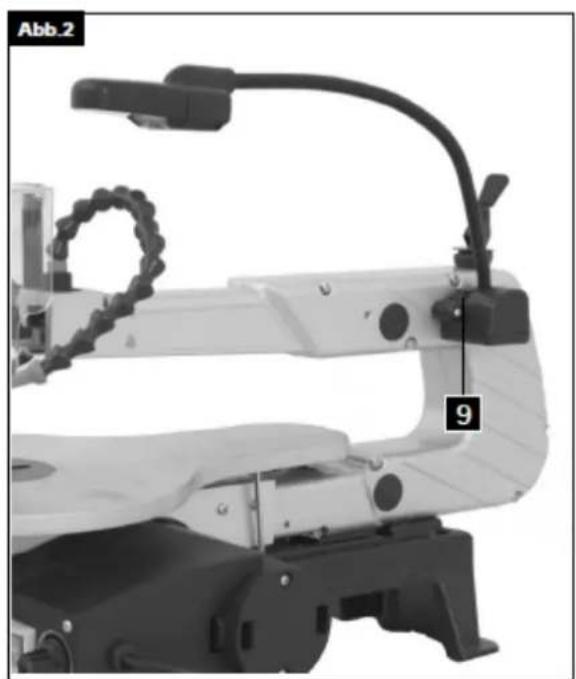

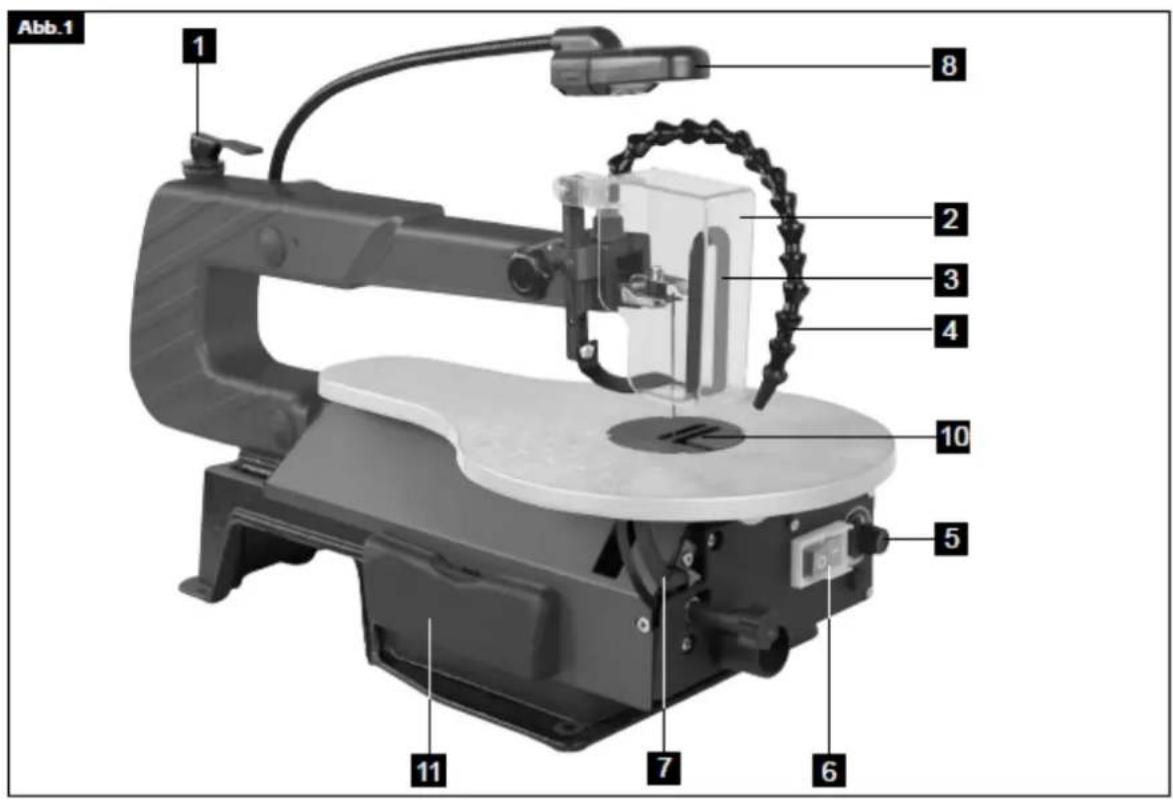

Osat (Kuvat 1 ja 2)

1. Puristusvipu: sahanterän irrottamiseen
2. Teränsuojus: suojaa käsiä vammoilta
3. Työkappalepidike
4. Lastupuhallin: pitää työalueen puhtaana pölystä
5. Elektroninen nopeuskytkin
6. ON/OFF-kytkin
7. Kulma-asteikko: pöydän kulman määrittämiseen
8. Valo
9. Valon ON/OFF-kytkin
10. Pöydänupote
11. Työkalukotelo

KÄYTTÖÖNOTTO

Pura laite pakkauksesta ja tarkista, että kaikki osat ovat tallella. Mikäli jokin osa puuttuu tai on vaurioitunut, ota välittömästi yhteys jälleenmyyjään. Hävitä pakkausmateriaali paikallisten määräysten mukaisesti. Lapset eivät saa leikkiä pakkausmateriaaleilla.

Laitteen sijoittaminen

Valmistele koneen sijoituspaikka etukäteen. Varaa riittävästi tilaa, jotta turvallinen ja häiriötön työskentely on mahdollista. Kone on suunniteltu sisätiloissa työskentelyyn ja se on sijoitettava tukevasti tasaiselle, lujalle alustalle.

Kulma-asteikon säätäminen

- Vapauta tähtipainike ja käännä sahapöytä (Kuva 3, A) oikeaan kulmaan (Kuva 3, B) sa-hanterään nähden.

• Käytä suorakulmaa apuna, kun mittaat sopivaa terän ja pöydän välistä kulmaa.
• Sulje tähtipainike, kun terän ja 90° kulman etäisyys on minimissä. Tällöin pöydän pitäisi olla 90° kulmassa terään nähden.
• Vapauta lukkoruuvi (Kuva 3, C) ja aseta osoitin nolla-asentoon. Kiinnitä ruuvi.

HUOM! kulma-asteikko on hyödyllinen lisävaruste, mutta sitä ei pidä käyttää tarkkuustyöskentelyssä. Suorita testisahaus jätepuulla ja säädä pöytää tarpeen mukaan.

HUOM! Pöytä ei saa olla moottorin päällä, koska siitä aiheutuu epämiellyttävää melua.

Horisontaalinen pöytä ja diagonaalisahaus (Kuvat 3 + 4)

Pöytä voidaan säätää 45 ° diagonaalikulmaan tai jättää horisontaaliseen asentoon. Voit määrittää likimääräisen kulman pöydän alla olevan kulma-asteikon avulla. Suorita tarkempi säätö testaamalla kulmaa jätepuulla ja säädä pöytää tarvittaessa.

Teränsuojuksen kokoonpano ja puristin (Kuvat 5 + 6)

Kiinnitä työkappaleen pidin (Kuva 5, A) puristimeen (Kuva 5, B) kuvan mukaisesti. Se kiinnitetään laitteeseen siipiruuvilla (Kuva 5, C). Kiinnitä teränsuojus ruuvilla ja mutterilla.

Pölynpuhaltimen asennus (Kuva 7)

Ruuvaa joustava letku liitäntään ja kiristä käsin.

Laitteen kiinnittäminen työtasoon

• Massiivipuusta valmistettu työtaso on parempi alusta kuin lastulevystä valmistettu, koska se vaimentaa paremmin tärinää ja melua kuin lastulevy.
• Poraa reiät alustaan ja kiinnitä laite ruuveilla.
• Laitteen mukana ei toimiteta kumialustaa, joka vaimentaa melua, mutta suosittelemme sellaisen asentamista, koska se vähentää tärinää ja melua. Ihanteellinen koko on 400 x 240 mm.

Sahanterän vaihtaminen

Varoitus: Kytke laite pois päältä ja irrota pistoke virtalähteestä ennen sahanterien vaihtamista välttääksesi onnettomuudet laitteen tahattoman käynnistymisen seurauksena.

Sahanterän irrottaminen (Kuvat 9-9.4)

• Liu'uta pöydänupote ylös ja löysää sitten ruuvia (1).
• Irrota sahanterä painamalla kevyesti ylävartta (M) alaspäin.

Sahanterän kiinnittäminen (Kuvat 9-9.4)

• Sahanterän hammastuksen tulee aina osoittaa alaspäin.
• Kiinnitä terä ensin alempaan puristimeen ja sen jälkeen terän toinen pää yläpuristimeen.
• Paina laitteen ylävartta kevyesti alaspäin ennen sen kiinnittämistä terään.
• Kiristä terä kirstysruuvilla (1) kiertämällä myötäpäivään. Tarkista terän kireys. Mikäli ki-reys ei ole riittävä, käännä myötäpäivään.

Sähkökytkennät

• Koneen sähkömoottori on valmiiksi kytketty ja käyttövalmis. Kytkentä on asiaankuuluvien VDE- ja DIN-säännösten mukainen. Työkohteen verkkovirran ja käytettävän jatkojohdon tulee myös olla näiden säännösten mukaisia.

• Eristysvaurioita ilmenee sähköjohdoissa usein. Syitä niihin ovat:

• paineelle altistuvat kohdat, jos sähköjohdot johdetaan ikkuna- tai oviaukon läpi

• taipumiskohdat, jotka aiheutuvat sähköjohdon virheellisestä kiinnityksestä tai reitis-tä
• murtuminen, joka johtuu sähköjohdon päältä ajamisesta
• eristysvauriot, jotka aiheutuvat johdon irrottamisesta pistorasiasta johdosta vetämällä
• halkeamat, jotka aiheutuvat eristyksen käyttöiästä

- Viallisia sähköjohtoja ei saa käyttää ja ne ovat hengenvaarallisia.

Tarkasta sähköjohdot säännöllisesti vaurioiden varalta. Varmista, että johto ei ole kytketty- nä verkkovirtaan tarkastuksen aikana. Sähköjohtojen tulee olla asiaankuuluvien VDE- ja DIN-säännösten mukaisia. Käytä ainoastaan johtoja, joissa on merkintä H 07 RN. Kaapelissa tulee ehdottomasti olla tyyppimerkki painettuna.

KÄYTTÖ

• Konelehtisaha on tarkoitettu pääasiassa kaarisahaukseen, mutta sillä voidaan sahata myös suoraan ja kulmittain. Tutustu seuraaviin tärkeisiin asioihin, ennen kuin otat sahan käyttöön.
• Saha ei sahaa puuta automaattisesti, vaan työkappaletta on syötettävä sahanterää vasten manualisesti.
• Laite sahaa ainoastaan silloin, kun terä liikkuu alaspäin.
• Syötä puuta hitaasti sahanterää vasten, koska sahanterät ovat pieniä ja sahaavat vain liikkuessaan alaspäin.
• Kaikkien sahalla työskentelevien henkilöiden pitää tutustua laitteen käyttöön. Sahanterä saattaa rikkoutua helposti käyttöä opeteltaessa.
• Laite soveltuu parhaiten alle 2,5 cm paksujen puulevyjen sahaamiseen.
• Jos sahaat 2,5 cm paksumpia puulevyjä, syötä puuta erittäin hitaasti terää vasten ja vältä äkkinäisiä käännöksiä, ettei sahanterä rikkoudu.
• Sahanterät tylsyvät ajan kuluessa, jolloin ne on vaihdettava.
• Varmista, että terä kulkee puunsyiden mukaisesti, jotta sahaustulos on mahdollisimman siisti.
• Laitteen nopeus on laskettava minimiin, kun käsitellään jalometalleja ja ei-rautapitoisia metalleja.

Sahaaminen työkappaleen keskellä

• Tämä saha soveltuu myös sahauskuvioihin, jotka eivät ala työkappaleen reunasta. Toimi seuraavasti:
• Poraa työkappaleeseen 6 mm reikä.
• Löysää terä.
• Aseta reikä työpöydän sahanteräuraan.
• Asenna terä takaisin paikalleen reiän läpi ja kiinnitä terä pidikkeisiin.
• Kun olet saanut sahauksen valmiiksi, irrota sahanterä ja työkappale pöydältä.

SIIRTO JA KULJETUS

Kytke laite pois päältä ennen kuljetusta ja irrota se virtalähteestä. Laitteen nostamiseen vaaditaan vähintään kaksi henkilöä. Laitetta ei saa koskaan nostaa suojalaitteista, säätökahvoista tai sahapöydästä. Suojaa laitetta iskuilta ja tärinältä kuljetuksen aikana. Kiinnitä laite kuljetuksen ajaksi siten, ettei se pääse kaatumaan tai liikkumaan. Käytä aina asianmukaisia suojavarusteita laitetta käsitellessäsi ja kuljettaessasi.

HUOLTO

Tee säädöt, mittaukset ja puhdistus vain silloin, kun moottori on sammutettu. Irrota pistoke ja odota kunnes pyörivä työkalu pysähtyy. Kaikki suoja- ja turvalaitteet täytyy asentaa takaisin heti, kun korjaus- ja huoltotyö on valmis.

Säännöllinen huolto

Pyyhi lastut ja pöly pois laitteesta säännöllisesti kankaan avulla.

Työpöydälle voi levittää vahaa, jotta työkappale liukuu sillä helpommin. Laitteen sisällä ei ole sellaisia osia, jotka vaativat lisähuoltoa.

Moottori

Virtajohto on vaihdettava välittömästi, jos se irtoaa, katkeaa tai vaurioituu muulla tavalla. Älä voitele moottorin laakereita tai sisäosia!

Sahapään laakerit

Voitele sahapään laakerit 50 käyttötunnin välein. Suorita voitelu seuraavasti (Kuva 14):

• Käännä laite kyljelleen.
• Lisää reilusti SAE 20 -öljyä akselin päähän ja laakereihin.
• Anna voiteluaineen vaikuttaa yön yli.
• Toista menettely seuraavana päivänä laitteen toiselle puolelle.

Varastointi

Varastoi laitetta ja sen lisävarusteita valolta, kosteudelta ja pakkaselta suojatussa tilassa lasten ulottumattomissa. Ihanteellinen varastointilämpötila on 5–30 °C. Varastoi laite alkuperäispakkauksessa.

Ongelma	Syy	Ratkaisu
Moottori ei käynnisty.	- Ei virtaa- Kytkin- tai kondensaattorivi-ka- Sähköjohto- tai jatkojohto on viallinen.	- Tarkista virtalähde.- Vie laite sähköasentajan tarkis- tettavaksi.- Irrota pistoke pistorasiasta, tar- kista se ja vaihda uuteen, jos tarpeen.
Terä ei kulje suorassa.	- Teräpidikkeet on väärin kohdistettu	- Säädä teräpidikkeet ohjeiden mukaan.
Tärinä	- Laite on väärin asennettu.- Vääränlainen työtaso- Alustaa ei ole kiinnitetty tai terä on moottorin päällä- Moottori on irti	- Tarkista laitteen asennus- Mitä painavampi alusta, sen tasaisempi käynti.- Kiristä lukitusvipu.- Tarkista moottorin kiinnitys.
Terä rikkoutuu	- Työkappaletta ei syötetä suoraan- Vääränlainen terä- Liiallinen kuormitus- Väärä terän kireys	- Älä altista terää sivuttaispai- neelle.- Vaihda sopiva terä.- Syötä työkappaletta hitaam- min.- Säädä kireyttä ohjeiden mu- kaan.

Sähkö- ja elektroniikkalaitteita ei saa hävittää tavallisen kotitalousjätteen mukana, vaan ne on toimitettava asianmukaiseen keräyspisteeseen. Saadaksesi lisätietoja ota yhteys paikallisiin viranomalsiin tai llikkeeseen josta laitteen ostit.

Copyright © 2017 Isojoen Konehalli Oy. Kaikki oikeudet pidätetään. Tämän asiakirjan sisällön jäljentäminen, jakeleminen tai tallentaminen kokonaan tai osittain on kielletty ilman Isojoen Konehalli Oy:n myöntämää kirjallista lupaa. Tämän asiakirjan sisältö tarjotaan "sellaisenaan" eikä sen tarkkuudesta, luotettavuudesta tai sisällöstä anneta mitään suoria tai epäsuoria takuita eikä nimenomaisesti taata sen markkinoitavuutta tai sopivuutta tiettyn tarkoitukseen, ellei pakottavalla lainsäädännöllä ole toisin mäörätty. Asiakirjassa olevat kuvat ovat viitteellisiä ja saattavat poiketa toimitetusta tuotteesta. Isojoen Konehalli Oy kehittää tuotteitaan jatkuvasti ja varaa itselleen oikeuden tehdä muutoksia ja parannuksia tuotteeseen ja tähän asiakirajan milloin tahansa ilman ennakkoilmoitusta. Mikäli tuotteen teknisiä ominaisuuksia tai käyttööminaisuuksia muutetaan ilman valmistajan suostumusta, EU-vaatimustenmukaisuusvakuutus lakkaa olemasta voimassa ja takuu raukeaa. Isojoen Konehalli Oy ei vastaa laitteen käytöstä aiheutuvista välittömistä tai välillisistä vahingoista.

EU-vaatimustenmukaisuusvakuutus (Alkuperäinen EU-vaatimustenmukaisuusvakuutus)

Me

Isojoen Konehalli Oy

Keskustie 26

61850 Kauhajoki As

Puh. [phone]

[e-mail]

vakuutamme yksinomaan omalla vastuulla, että seuraava tuote

Laite: Konelehtisaha

Tuotemerkki: Woodtec

Malli/typpi: XW069 (JFS1601)

täyttää

konedirektiivin (MD) 2006/42/EY, pienjännitedirektiivin (LVD) 2006/95/EY, sähkömagneettista yhteensopivuutta koskevan EMC-direktiivin 2014/30/EU, vaarallisten aineiden käytön rajoittamista koskevan RoHS-direktiivin 2011/65/EU

vaatimukset sekä on seuraavien harmonisoitujen standardien sekä teknisten eritelmien mukainen: EN 61029-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

CE-merkinnän kiinnittämisvuoden kaksi viimeistä numeroa: 15

Kauhajoki 13.6.2017

Valmistaja: Isojoen Konehalli Oy

Harri Altis, ostopäällikkö (valtuutettu kokoamaan teknisen tiedoston)
