KÄYTTÖOHJE XW067 Woodtec

VANNESAHA Käyttöohje

Alkuperäisten ohjeiden käännös

BANDSÅG Bruksanvisning

Onnittelumme tämän laadukkaan WOODTEC-tuotteen valinnasta! Toivomme ostamasi laitteen olevan suureksi avuksi työssäsi. Muista lukea käyttöohje ennen laitteen käyttöönottoa varmistaksesi turvallisen käytön. Epäselvissä tilanteissa tai ongelmien ilmetessä ota yhteys jälleenmyyjään tai maahantuojaan. Toivotamme Sinulle turvallista ja miellyttävää työskentelyä laitteen kanssa!

TURVAOHJEET

LUE NÄMÄ OHJEET HUOLELLISESTI LÄPI JA HUOMIOI TURVAOHJEET JA VAROITUKSET. KÄYTÄ LAITETTA OIKEIN JA HUOLELLISESTI SILLE SUUNNITELTUUN KÄYTTÖTARKOITUKSEEN. OHJEIDEN NOUDATTAMATTA JÄTTÄMINEN VOI JOHTAA VAKAVIIN HENKILÖ- JA/TAI OMAISUUSVAHINKOIHIN. PIDÄ NÄMÄ OHJEET TALLELLA MYÖHEMPÄÄ TARVETTA VARTEN.

Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja sellaiset henkilöt, joiden fyysiset, aistinvaraiset tai henkiset ominaisuudet ovat alentuneet tai joilla ei ole kokemusta ja tietoa, jos heitä valvotaan tai heitä on opastettu käyttämään laitetta turvallisesti ja jos he ymmärtävät laitteen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa laitetta eivätkä he saa tehdä laitteen hoitotoimenpiteitä ilman valvontaa.

AINOASTAAN VALTUUTETTU SÄHKÖASENTAJA SAA TEHDÄ SÄHKÖASENNUKSET LAITTEELLE.

PIDÄ TYÖSKENTELYTILA SIISTINÄ.

Sekaiset työtilat saattavat aiheuttaa vaaratilanteita.

ÄLÄ TYÖSKENTELE VAARALLISESSA YMPÄRISTÖSSÄ.

Suojaa sähkölaitteet sateelta. Älä käytä sähkölaitteita kosteissa tai märissä tiloissa. Huolehdi kunnollisesta työvalaistuksesta. Älä käytä sähkölaitteita, mikäli lähistöllä on tulenarkoja nesteitä, kaasuja, jauheita tai pölyä.

SUOJAUDU SÄHKÖISKUILTA.

Varmista aina, että käytettävän verkkovirran jännite ja taajuus vastaavat laitteen tyyppikilvessä ilmoitettuja arvoja. Vältä kosketusta maadoitettuihin pintoihin kuten esimerkiksi putkiin, lämpöpattereihin, liesiin tai jääkaappeihin.

ÄLÄ PÄÄSTÄ LAPSIA LAITTEEN LÄHELLE.

Huolehdi, että muutkin ulkopuoliset pysyttelevät riittävän etäällä laitteesta ja sen sähköjohdosta.

SÄILYTÄ KÄYTTÄMÄTTÖMÄNÄ OLEVIA SÄHKÖLAITTEITA OIKEIN.

Kun laite ei ole käytössä, varastoi se kuivaan ja korkealla sijaitsevaan tai lukittavaan säilytyspaikkaan – pois lasten ulottuvilta.

ÄLÄ YLIKUORMITA LAITETTA.

Se suoriutuu parhaiten ja turvallisimmin tehtävästä sille tarkoitetulla nopeudella.

KÄYTÄ OIKEANLAISTA LAITETTA.

Älä yritä väkisin tehdä liian pienellä koneella sellaista työtä, johon sitä ei ole tarkoitettu ja johon tarvittaisiin tehokkaampaa konetta.

KÄYTÄ ASIANMUKAISTA VAATETUSTA.

Älä käytä liian väljiä vaatteita tai koruja, jotka saattavat tarttua laitteen liikkuviin osiin. Ulkona työskenneltäessä on suositeltavaa käyttää kumikäsineitä ja luistamattomia jalkineita. Suojaa pitkät hiukset esim. hiusverkolla.

KÄYTÄ AINA SUOJALASEJA JA KUULOSUOJAIMIA.

Myös hengityssuojainta tulee käyttää, mikäli työssä syntyy pölyä.

PIDÄ SUOJUKSET PAIKOILLAAN JA HYVÄSSÄ KÄYTTÖKUNNOSSA.

Mikäli laitteessa on suojuksia tai turvalaitteita, älä käytä laitetta ilman niitä.

Jos laite on mahdollista kytkeä pölynpoisto- ja pölynkeräyslaitteistoon, varmista että kytkennät ovat sopivat ja käyttö asianmukaista.

KÄYTÄ JOHTOA VAIN SIIHEN, MIHIN SE ON TARKOITETTU.

Älä kanna laitetta johdosta äläkä kytke laitetta irti verkkovirrasta johdosta kiskaisemalla. Suojaa johtoa kuumuudelta, öljyltä ja teräviltä reunoilta.

JATKOJOHDON KÄYTTÖÄ TULISI VÄLTTÄÄ.

Mikäli sen käyttö kuitenkin on välttämätöntä, varmista että jatkojohto ja sen pistoke ovat tyypiltään, kooltaan, muodoltaan sekä kaikilta muita ominaisuuksiltaan laitteen johtoa ja pistoketta vastaavia, sekä että jatkojohto on oikein johdotettu ja hyväkuntoinen. Älä käytä jatkojohtoa, jonka halkaisija on alle 2,5 mm² tai pituus yli 20 m, muuten laitteen moottori saattaa vaurioitua.

ÄLÄ KURKOTTELE.

Seiso aina mahdollisimman hyvin tasapainossa. Vältä epätavallisia käsien asentoja, jotka voivat aiheuttaa yhden tai molempien käsien lipeämisen ja kosketuksen terään.

HUOLLA TYÖKALUT JA LAITTEET KUNNOLLA.

Työkalut kannattaa pitää aina teroitettuina ja puhtaina, jolloin työskentely sujuu paremmin ja turvallisemmin. Huolla ja vaihda osat ohjeiden mukaan. Tarkista sähköjohto säännöllisesti ja korjauta tai vaihdata vioittunut johto valtuutetussa huoltoliikkeessä. Tarkista myös jatko-johto säännöllisesti ja vaihda tarvittaessa. Pidä laitteen kahvat kuivina ja puhtaina ja huolehdi, etteivät ne ole öljyisiä tai rasvaisia.

IRROTA JOHTO PISTORASIASTA ASENNUS-, PUHDISTUS-, HUOLTO- JA SÄÄTÖTOIMENPITEIDEN, LAITTEEN SIIRTÄMISEN JA OSIEN VAIHDON AJAKSI SEKÄ AINA KUN LAITETTA EI KÄYTETÄ.

ÄLÄ JÄTÄ LAITTEESEEN AVAIMIA.

Tarkista aina ennen laitteen käynnistämistä, että kaikki avaimet ja säätötyökalut on varmasti poistettu.

HUOLEHDI, ETTEI LAITE KÄYNNISTY VAHINGOSSA.

Älä pidä sormea katkaisimella kuljettaessasi sähköverkkoon kytkettyä laitetta. Varmista, että laitteen virtakytkin on pois päältä kun työnnät pistokkeen pistorasiaan.

LAITETTA KÄYTETTÄESSÄ ULKONA ON KÄYTETTÄVÄ MYÖS ULKOKÄYTTÖÖN TARKOITETTUJA JATKOJOHTOJA, JOISTA LÖYTYY ASIANMUKAISET MERKINNÄT.

OLE AINA TARKKANA JA KESKITY TYÖHÖN.

Laitetta käytettäessä on noudatettava aina erityistä huolellisuutta ja varovaisuutta. Laitetta ei saa koskaan käyttää väsyneenä, sairaana tai alkoholin, lääkkeiden, huumeiden tai muiden havainto- ja reaktiokykyyn vaikuttavien aineiden vaikutuksen alaisena.

TARKISTA LAITTEEN OSAT VAURIOIDEN VARALTA.

Mikäli huomaat laitteessa, sen suojuksissa tai muissa osissa vaurioita, älä käytä sitä ennen kuin olet tarkastuttanut sen valtuutetussa huoltoliikkeessä. Tarkista, että liikkuvat osat toimivat virheettömästi ja liikkuvat esteettä sekä ovat muutenkin kunnossa. Tarkista kaikkien osien kiinnitys ja kaikki muu mikä saattaa vaikuttaa laitteen toimintaan. Vaurioituneet osat on korjautettava tai vaihdatettava asianmukaisesti valtuutetussa huoltoliikkeessä, ellei tässä ohjekirjassa ole neuvottu toisin. Vialliset kytkimet tulee vaihdattaa valtuutetussa huoltoliikkeessä. Laitetta ei saa käyttää, mikäli virtakytkin ei toimi.

KÄYTÄ AINOASTAAN ALKUPERÄISVARAOSIA JA -LISÄVARUSTEITA.

Muunlaisten osien käyttö saattaa aiheuttaa vaaratilanteen.

KORJAUKSIA SAA SUORITTAA AINOASTAAN VALTUUTETTU HUOLTOLIIKE ALKUPERÄISVARAOSIA KÄYTTÄEN, MUUTOIN LAITTEEN KÄYTTÄJÄ ON LOUKKAANTUMISVAARASSA.

KÄYTTÖÖN LIITTYVÄT VAROITUKSET

• Toimita turvallisuus- ja käyttöohjeet kaikille laitteen kanssa työskenteleville.
• Laitteella työskentelevien henkilöiden tulee perehtyä käyttöohjeisiin ja etenkin turvalli-suutta koskeviin ohjeisiin ennen laitteen käyttöä.
• Käyttämisen jo alettua ohjeiden lukeminen on myöhäistä. Tämä koskee erityisesti laitteella saturnnaisesti työskenteleviä henkilöitä, kuten asennus- ja huoltohenkilöstöä.
• Noudata kaikkia laitteen turvallisuusohjeita ja varoituksia.
• Varmista, että kaikki laitteeseen kiinnitetyt turvallisuusohjeet ja varoitukset ovat ehjiä ja täysin luettavissa.
• Tarkista kaikki sähkönsyöttöön liittyvät osat. Älä käytä viallisia johtoja.
• Varmista, että laite on sijoitettu tukevasti vakaalle alustalle.
• Varmista, että työskentelyalueen ja laitteen ympäristön valaistus on riittävä.
• Varoitus laitetta käytettäessä: Liikkuva työkalu aiheuttaa sormi- ja käsivamman vaaran.
• Käytön aikana kaikkien suojalaitteiden ja suojusten pitää olla asennettuina ja sahanterää suojaavan luukun tulee olla suljettu.
• Varmista, että laite on lasten ulottumattomissa kun sitä ei käytetä.
• Laitteella työskenteleviä henkilöitä ei saa häiritä.
• Työskentelyalueen on oltava puhdas ja roskaton.
• Käytä ainoastaan vartalonmyötäisiä vaatteita. Riisu sormukset, rannekorut ja muut korut.
• Käytä kuulosuojaimia, suojalaseja sekä hengityssuojainta laitteella työskennellessäsi.

• Käytä aina suojalaseja.

• Sido pitkät hiukset kiinni tai käytä lakkia.

• Älä käytä laitetta käyttäessäsi hanskoja, paitsi karkeita materiaaleja käsitellessäsi.
• Huomioi laitteen oikea pyörimisnopeus.
• Laitteen turvallisuusmekanismia ei saa poistaa käytöstä tai kiertää.
• Laitetta saa huoltaa, kalibroida ja säätää ainoastaan silloin, kun moottori on kytketty pois päältä. Irrota virtajohto virtalähteestä ja odota, että laite pysähtyy kokonaan.
• Ainoastaan valtuutettu sähköasentaja saa suorittaa laitteen sähkökytkennät ja - korjaukset.
• Kaikki suojukset ja turvalaitteet on laitettava takaisin korjauksen ja huollon jälkeen.
• Kytke laite pois päältä ja irrota pistoke virtalähteestä korjaustoimien ajaksi.
• Käytä imuyksikköä pölyn ja lastujen poistamiseen. Imuliitännän nopeus on 20 m/s.
• Tarkista vanneohjain ja vanteen kireys ennen työskentelyn aloittamista.
• Älä käytä kolhiintunutta tai epämuodostunutta terää.
• Vaihda kuluneet pöydänupotteet.
• Jos sahaat pyöreää puuta, käytä asianmukaista tukea, jotta työkappale ei pääse pyöri-mään.
• Kun sahaat painavia tai hankalan muotoisia kappaleita, käytä sopivia työskentelytukia.
• Aseta ylempi vanneohjain niin lähelle työkappaletta kuin mahdollista.
• Älä riko terää käyttämällä siihen sivuvoimaa laitteen sammuttamisen jälkeen.
• Poista jumittuneet työkappaleet vain silloin kun laite on kytketty pois päältä ja terä on kokonaan pysähtynyt.
• Kytke laite irti virtalähteestä vaikka siirtäisit laitetta vain lyhyen matkan paikasta toiseen.
• Kytke laite asianmukaisesti virtalähteeseen ennen kuin aloitat taas laitteen käytön.
• Kun poistut laitteen luota, kytke laite pois päältä.
• Kytke lisäksi laite irti virtalähteestä.
• Laitteeseen on asennettava kaikki suojukset ja turvalaitteet ennen työskentelyn aloittamista.
• Laite on tarkoitettu yhden henkilön käyttöön. Laitteen käyttäjä on vastuussa kaikista työskentelyalueella olevista henkilöistä.
• Noudata kaikkia laitteen turvallisuusohjeita ja varoituksia.
• Varmista, että kaikki laitteeseen kiinnitetyt turvallisuusohjeet ja varoitukset ovat ehjiä ja täysin luettavissa.
• Laite ja sen lisävarusteet on tarkoitettu yksinomaan puun tai sen kaltaisten materiaalien sekä ei-rautapitoisten materiaalien ja teräksen sahaamiseen.
• Työkappaleen koko ei saa ylittää pöydän kokoa. Max. leveys: 305 mm, max. korkeus: 175 mm.
• Suurempien työkappaleiden käsittelyssä, jossa pöytää kallistetaan, tarvitaan jatkopöytää tai muuta tukialustaa.
• Laitetta voidaan käyttää myös metallin sahaamiseen asianmukaisten lisävarusteiden kanssa ja sopivalla sahausnopeudella. Yli 80 % magnesiumia sisältäviä seosmetalleja ei saa käsitellä laitteella tulipalovaaran vuoksi.
• Kun laitetta käytetään suljetussa tilassa, se on kytkettävä pölynpoistoyksikköön. Käytä pölynpoistolaitetta puulastujen ja puupölyn poistamiseen. Imutuoton on oltava 20 m/s ja paineen 860 Pa.
• Pölynpoistoyksikkö käynnistyy automaattisesti 2-3 sekunnin viiveellä laitteen käynnistämisestä. Tällä tavoin vältetään sulakkeen ylikuormittuminen.

• Kun laite kytketään pois päältä, pölynpoistoyksikkö käy vielä 2-3 sekuntia ja kytkeytyy sitten automaattisesti pois päältä. Pölynpoistoyksikkö vaikuttaa myönteisesti sähkönkulutukseen ja alentaa melutasoa, koska laite on käynnissä ainoastaan laitteen käytön aikana.

• Älä kytke pölynpoistoyksikköä pois päältä tai irrota sitä laitteen käydessä.

• Laitetta saa käyttää ainoastaan teknisesti moitteettomissa olosuhteissa sille määriteltyyn käyttötarkoitukseen ja käyttöohjeiden mukaisesti. Käyttäjien on oltava täysin tietoisia laitteen käyttöön liittyvistä riskeistä. Kaikki toimintaan liittyvät häiriöt ja etenkin laitteen turvallisuuteen liittyvät häiriöt on korjattava välittömästi.
• Valmistajan turvallisuutta, käyttöä ja huoltoa koskevia ohjeita sekä teknisiä tietoja on noudatettava.
• Onnettomuuksien torjuntaa ja muita yleisesti noudatettavia turvallisuutta koskevia ja teknisiä sääntöjä on noudatettava.
• Laitetta saavat käyttää, huoltaa ja säätää ainoastaan sellaiset henkilöt, jotka tuntevat laitteen toiminnan ja käyttötavat. Laitteelle tehdyt muutokset vapauttavat valmistajan kaikista vahinkoihin liittyvistä vastuista.
• Koneessa saa käyttää vain valmistajan alkuperäisiä lisävarusteita ja varaosia.
• Valmistaja ei ole vastuussa laitteen väärinkäytön aiheuttamista vahingoista vaan vahingot ovat yksinomaan käyttäjän vastuulla.

JÄÄNNÖSRISKIT

Kone on valmistettu uusimman tekniikan ja hyväksyttyjen turvallisuusteknisten sääntöjen mukaisesti. Siitä huolimatta työskenneltäessä voi ilmetä yksittäisiä jäännösriskejä:

• Liikkuva työkalu aiheuttaa työkappaletta epäasianmukaisesti ohjattaessa sormien ja käsien loukkaantumisvaaran.
• Sinkoutuvien työkappaleiden aiheuttama loukkaantumisvaara epäasianmukaisen kiinnittämisen tai ohjaamisen (esim. työskentely ilman vastetta) johdosta.
• Puupöly tai -lastut voivat vaarantaa terveyden. Käytä ehdottomasti henkilökohtaisia suojavarusteita, kuten suojalaseja. Asenna pölynpoistojärjestelmä!
• Viallisten terien aiheuttamat vammat. Tarkista terän eheys säännöllisesti.
• Sormien ja käsien loukkaantumisvaara terää vaihdettaessa. Käytä sopivia suojakäsineitä.
• Konetta käynnistettäessä käynnistyvä terä voi aiheuttaa loukkaantumisvaaran.
• Sähkövirta voi aiheuttaa vaaran, jos käytetään epääasianmukaisia sähkökytkentöjä.
• Pitkät hiukset ja väljät vaatteet saattavat tarttua liikkuvaan työkaluun ja vaarantaa terveyden. Käytä henkilökohtaisia suojavarusteita, kuten hiusverkkoa ja vartalonmyötäisiä työvaatteita.

Lisäksi kaikista tehdyistä varotoimenpiteistä huolimatta ei voida sulkea pois jäännösriskejä. Jäännösriskit voidaan minimoida toimimalla turvaohjeiden, tarkoituksenmukaisen käytön sekä käyttöohjeiden mukaisesti.

TEKNISET TIEDOT

Moottori	750 W / 230 V~50 Hz
Sahausnopeus	720/360
Terän pituus 2240 mm
Pöytä 500 x 400 mm
Pöydän kallistus 0-45 °
Vauhtipyörä	∅
Max. sahausetäisyyss 305 mm
Max. sahauskorkeus 175 mm
Paino	66,2

Meluarvot

LWA = 90,4 dB (A)

LPA = 77,4 dB (A)

LAITTEEN ESITTELY

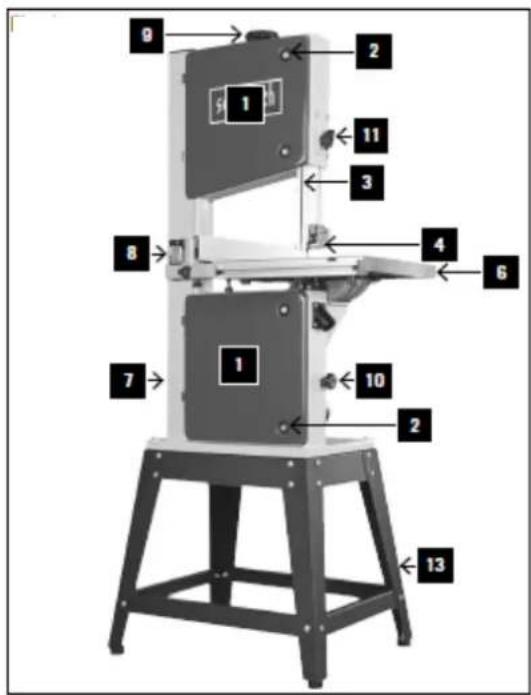

Osat

1. Kotelon luukku
2. Luukun lukitus
3. Sahanterän suojus
4. Sahanterän ohjain
5. Pitkittäisvaste (ei näy kuvassa)
6. Pöytä
7. Kehys
8. ON/OFF-kytkin
9. Sahanterän kiristyskahva
10. Hihnan kiristysvipu
11. Sahanterän suojuksen säätökahva
12. Jalusta

KÄYTTÖÖNOTTO

Pura laite pakkauksesta ja tarkista, että kaikki osat ovat tallella. Mikäli jokin osa puuttuu tai on vaurioitunut, ota välittömästi yhteys jälleenmyyjään. Hävitä pakkausmateriaali paikallisten määräysten mukaisesti. Lapset eivät saa leikkiä pakkausmateriaaleilla.

Laitteen kokoonpano

Valmistele koneen sijoituspaikka etukäteen. Varaa riittävästi tilaa, jotta turvallinen ja häiriötön työskentely on mahdollista. Kone on suunniteltu sisätiloissa työskentelyyn ja se on sijoitettava tukevasti tasaiselle, lujalle alustalle. Kone suositellaan kiinnittämään alustaan neljäl- lä ruuvilla. Laitetta ei ole pakkausteknisistä syistä koottu kokonaan.

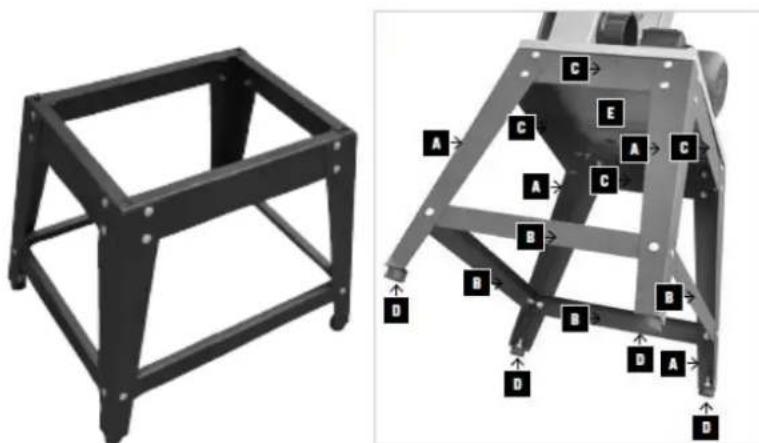

Jalustan kokoonpano

- 4 jalkaa (A) - alatuet (B): 2 x pitkä ja 2 x lyhyt

- ylätuet (C): 2 x pitkä ja 2 x lyhyt

- 4 x kumisuojus (D), 4 x aluslevy 8, 4 x mutteri M8

- Kiinnitystarvikkeet (24 M8 x 16 pulttia, 4 M8 x 45 kuusioruuvia, 32 aluslevyä, 28 M8 mutteria)

1. Kiristä kaikki ruuvit käsin kevyesti.

2. Aseta neljä kumisuojusta jalkoihin.

3. Kiinnitä alatuki (B) kahdella M8 x 16 ruuvilla, kahdella aluslevyllä ja kahdella mutterilla jalustan jalkaan (A).

4. Asenna tuet (C) neljällä M8 x 16 pultilla, neljällä aluslevyllä ja neljällä mutterilla jalustan jalkaan (A) kuvan mukaisesti.

5. Aseta suojapahvi laitteen taakse ja kallista laitetta varovasti taaksepäin, kunnes laite on kotelossaan.

6. Aseta jalusta laitteen aluslevyn (E) alapuolelle. Kiinnitä se neljällä M8 x 45 kuusiopultilla, kahdeksalla aluslevyllä, neljällä lukkorenkaalla ja neljällä kuusiomutterilla.

7. Aseta laite tasaiselle alustalle ja kiristä kaikki ruuvit ja mutterit huolellisesti.

Pöydän asentaminen

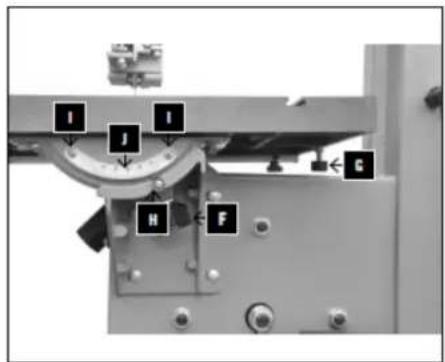

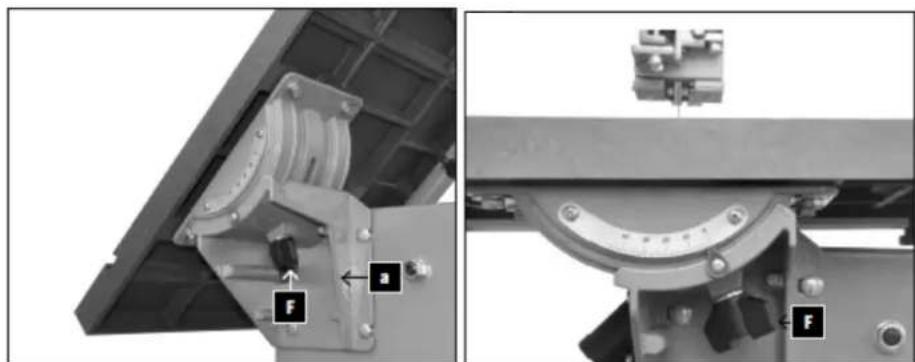

Aseta terä laitteen pöydässä olevan uran läpi. Aseta pöytä pöydän ohjaimeen siten, että kiinnitysruuvi sopii paikalleen kehykseen (a). Kiinnitä pöytä siipimutterilla (F). Tarkista, että terä pääsee liikkumaan vapaasti eikä kosketa pöytää. Käännä pöytä 0 ° kulmaan ja kiristä siipimutteri (F).

Säädä pöytä oikeaan kulmaan säätöruuvin (G) avulla. Käytä suorakulmaa apuna. Kiristä ruuvi (G) siipimutterilla (F). Aseta osoitin (C) 0-asentoon.

Säädä kulma-asteikkoa (J): Löysää ruuveja (I) ja siirrä kulma-asteikkoa (J) kunnes osoitin (H) on kohdassa 0. Kiristä ruuvit.

Pituusrajoittimen asennus

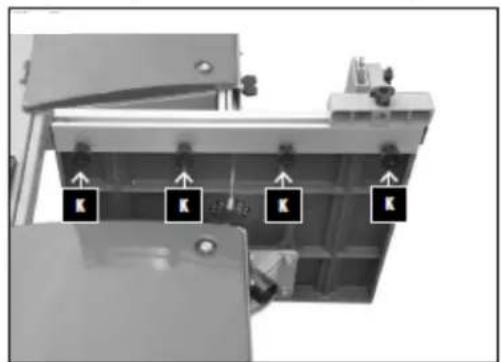

Kierrä neljää Allen-ruuvia (K), joissa on aluslevyt noin 5 mm pöytäpintaan. Aseta ohjausputki siten, että se koskettaa pöytää ja kiristä Allen-ruuvit (K). Aseta sitten pituusrajoitin ohjausputkeen terän vasemmalle puolelle ja kiinnitä se tiukasti. Rajoitinputken tulisi olla samansuuntainen pöydän uran kanssa.

Terän vaihtaminen

Avaa jatkokisko ja käännä se auki. Avaa ylempi ja alempi sahanterän suojus. Vapauta terä kiristyskahvan (9) avulla ja irrota terä. Aseta uusi terä paikalleen. Käännä vannepyörää käsin sahaussuuntaan ja säädä kireyttä kiristyskahvasta (9). Kiristysaste riippuu sahanterän leveydestä. Leveitä teriä on kiristettävä enemmän kuin kapeita. HUOM! Liika kireys aiheuttaa ennenaikaista kulumista. Vapauta kiristys aina kiristyskahvasta, kun lopetat laitteen käytön.

Sivuttaissäädöt

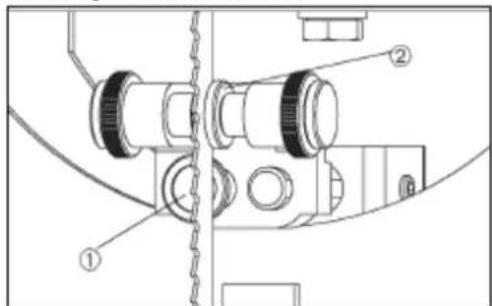

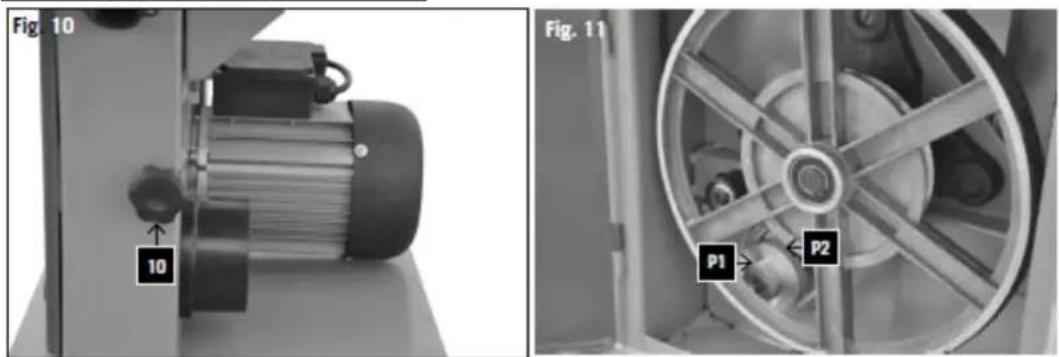

Terän tulee kulkea vannepyörien keskellä. Käännä ylempää vannepyörää käsin sahaussuuntaan ja säädä kahvan (L) avulla sen sijaintia. Kun säätö on suoritettu, kiristä lukkomutteri (N). Sulje suojus.

Kierrosmäärän säätäminen

Irrota pistoke pistorasiasta. Avaa alempi suojus. Vapauta hihna kiristysvivun (10) avulla. Aseta hihna haluttuun asentoon (P1 tai P2). Kiristä hihna uudelleen kiristysvivun (10) avulla. Sulje alempi suojus.

Rpm-alue 1 360 m/min: alumiinille, messingille, kuparille, Duro-tai kovamuoville Rpm-alue 2 720 m/min: puulle

Terän säätäminen

Sahanterää säädetään säätökahvalla (11). Ylempi säätö voidaan tehdä välillä 0–175 mm. Mahdollisimman pieni välys työkappaleeseen takaa optimaalisen terän ohjauksen ja turvallisen työskentelyn.

Vastapainelaakerit

Vastapainelaakerit (1) ottavat vastaan työkappaleesta aiheutuvan paineen. Aseta ylempi ja alempi vastapainelaakeri siten, että se on hieman kosketuksissa terän takaosan kanssa.

Ylemmät ohjainrullat

Säädä ylemmät ohjainrullat (2) sahanterän leveydelle. Ohjainrullien etureunat eivät saa ylittää sahanterän hammastusta. Kun ohjainrullat koskettavat hieman terää, kiristä rulla ruuvilla.

Alemmat ohjainkappaleet

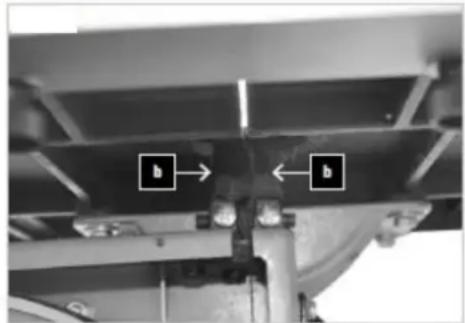

Säädä alemmat ohjainkappaleet (b) sahanterän leveydelle. Ohjainkappaleiden etureunat eivät saa ylittää sahanterän hammastusta. Kun ohjainkappaleet koskettavat hieman sahanterää, kiristä ruuvit.

Sähkökytkennät

• Koneen sähkömoottori on valmiiksi kytketty ja käyttövalmis. Kytkentä on asiaankuuluvien VDE- ja DIN-säännösten mukainen. Työkohteen verkkovirran ja käytettävän jatkojohdon tulee myös olla näiden säännösten mukaisia.

• Eristysvaurioita ilmenee sähköjohdoissa usein. Syitä niihin ovat:

• paineelle altistuvat kohdat, jos sähköjohdot johdetaan ikkuna- tai oviaukon läpi

• taipumiskohdat, jotka aiheutuvat sähköjohdon virheellisestä kiinnityksestä tai reitis-tä
• murtuminen, joka johtuu sähköjohdon päältä ajamisesta
• eristysvauriot, jotka aiheutuvat johdon irrottamisesta pistorasiasta johdosta vetämällä
• halkeamat, jotka aiheutuvat eristyksen käyttöiästä

- Viallisia sähköjohtoja ei saa käyttää ja ne ovat hengenvaarallisia.

Tarkasta sähköjohdot säännöllisesti vaurioiden varalta. Varmista, että johto ei ole kytketty- nä verkkovirtaan tarkastuksen aikana. Sähköjohtojen tulee olla asiaankuuluvien VDE- ja DIN-säännösten mukaisia. Käytä ainoastaan johtoja, joissa on merkintä H 07 RN. Kaapelissa tulee ehdottomasti olla tyyppimerkki painettuna.

KÄYTTÖ

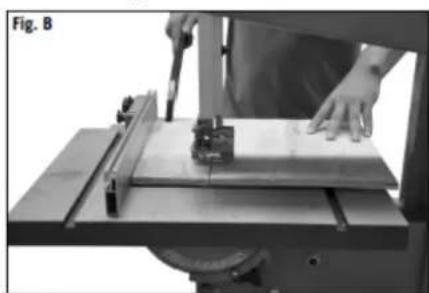

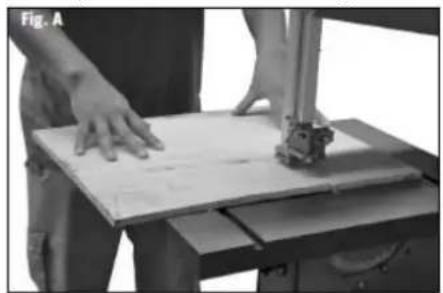

Kuvissa A–L on esimerkkejä laitteen turvallisesta käytöstä. Seuraavia turvallisia työskentelytapoja voidaan pitää apuvälineinä turvalliselle käytölle. Niitä ei voi soveltaa täysin jokaisella käyttökerralla. Ne eivät käsitä kaikkia vaarallisia olosuhteita ja ne vaativat huolellista tulkin-taa.

• Kytke laite imuyksikköön, kun työskentelet suljetussa tilassa.
• Löysää terää aina, kun et käytä laitetta. Jätä laitteeseen muistutus sahanterän kirstämisestä seuraavaa käyttäjää varten.
• Säilytä käytettyjä teriä turvallisessa ja kuivassa paikassa. Tarkista sahanterän vauriot (hammastus, halkeamat) ennen käyttöä. Älä käytä viallisia teriä!

• Käytä asianmukaisia käsineitä, kun käsittelet teriä.

• Laitteeseen on asennettava kaikki suojukset ja turvalaitteet ennen työskentelyn aloittamista.

• Älä koskaan puhdista terää tai ohjainta harjalla tai kaavinterällä, kun terä on käynnissä. Pihkaiset terät heikentävät työskentelyturvallisuutta ja siksi terät onkin puhdistettava säännöllisesti.
• Oman turvallisuutesi takia käytä suojalaseja ja kuulosuojaimia. Käytä hiusverkkoa tai sido hiukset kiinni. Kääri löysät hihat ylös kyynärtaipeisiin.
• Aseta teräohjain aina niin lähelle työkappaletta kuin mahdollista.
• Varmista, että työskentelyvalueen ja laitteen ympäristön valaistus on riittävä.
• Käytä aina suorassa katkaisussa kiskoa, jotta työkappale ei pääse putoamaan tai liikku-maan.
• Kun työstät kapeita kappaleita ja syötät niitä käsin, käytä työntökapulaa.
• Vinosahauksessa aseta sahapöytä sopivaan asentoon ja ohjaa työkappaletta kiskon avul- la.
• Varmista turvallinen tvökappaleen ohiaus.
• Kaarevissa ja epätavallisen muotoisissa sahauksissa työnnä työkappaletta tasaisesti molempia käsiä käyttäen ja sormet yhdessä. Pidä tvökappaleesta kiinni käsin turva-alueella.
• Käytä mallia, kun sahaat useita kagrevia tai epätavallisen muotoisia kappaleita.
• Varmista, että työkappale ei pääse pyörimään, kun sahaat pyöreitä kappaleita.
• Kävtä halkaisussa erityislisävarustetta, jotta halkaisu on turvallista.

Person using a sewing machine to press or adjust fabric on a wooden table (no visible text or symbols)

Kytke laite pois päältä ennen kuljetusta ja irrota se virtalähteestä. Laitteen nostamiseen vaaditaan vähintään kaksi henkilöä. Laitetta ei saa koskaan nostaa suojalaitteista, säätökahvoista tai sahapöydästä. Suojaa laitetta iskuilta ja tärinältä kuljetuksen aikana. Kiinnitä laite kuljetuksen ajaksi siten, ettei se pääse kaatumaan tai liikkumaan. Käytä aina asianmukaisia suojavarusteita laitetta käsitellessäsi ja kuljettaessasi.

HUOLTO

Tee säädöt, mittaukset ja puhdistus vain silloin, kun moottori on sammutettu. Irrota pistoke ja odota kunnes pyörivä työkalu pysähtyy. Kaikki suoja- ja turvalaitteet täytyy asentaa takaisin heti, kun korjaus- ja huoltotyö on valmis.

1. Sisäänrakennetut kuulalaakerit eivät vaadi huoltoa.
2. Voitele pöydän liikkuvat osat ja kiristyslaite kevyesti.
3. Puhdista vanne säännöllisesti. Puusta jää laitteeseen pihkaa. Suosittelemme poistamaan pihkan tarkoitukseen sopivalla aineella.
4. Tarkista ohjainrullat ja vastapainolaakerit säännöllisesti. Säädä tai pura ne tarvittaessa. Purkamisen jälkeen voitele ne ja vaihda tarvittavat osat.
5. Vaihda kuluneet pöydänupotteet uusiin.
6. Varmista, ettei pöydällä ole pihkaa.

Ongelma	Syy	Ratkaisu
Moottori ei käynnisty.	- Ei virtaa- Kytkin- tai kondensaattorivi-ka- Sähköjohto- tai jatkojohto on viallinen.	- Tarkista virtalähde.- Vie laite sähköasentajan tarkis- tettavaksi.- Irrota pistoke pistorasiasta, tar- kista se ja vaihda uuteen, jos tarpeen.
Terä ei kulje suorassa.	- Ohjain on väärin säädetty- Vääränlainen terä	- Säädä ohjain ohjeiden mukaan.- Valitse sopiva terä.
Sahauksessa puuhun il- mestyy palojälkiä.	- Sahanterä on tylsä tai vää- ränlainen	- Vaihda sopiva terä
Terä jumiutuu - Tylsä terä	- Likainen terä- Ohjain on väärin säädetty	- Vaihda sopiva terä.- Puhdista terä.- Säädä ohjain ohjeiden mukaan.

Sähkö- ja elektroniikkalaitteita ei saa hävittää tavallisen kotitalousjätteen mukana, vaan ne on toimitettava asianmukaiseen keräyspisteseen. Saadaksesi lisätietoja ota yhteys paikallisiin viranomaislin tai llikkeeseen josta laitteen ostit.

Copyright © 2015 Isojoen Konehalli Oy. Kaikki oikeudet pidätetään. Tämän asiakirjan sisällön jäljentäminen, jakeleminen tai tallentaminen kokonaan tai osittain on kielletty ilman Isojoen Konehalli Oyen myöntämää kirjallista lupaa. Tämän asiakirjan sisältö tarjotaan "sellaisenaan" eikä sen tarkkuudesta, luotettavuudesta tai sisällöstä anneta mitään suoria tai epäsuoria takuita eikä nimenomaisesti taata sen markkinoitavuutta tai sopivuutta tiettyyn tarkoitukseen, ellei pakottavalla lainssädännöllä ole toisin määrätty. Asiakirjassa olevat kuvat ovat viitteellisiä ja saattav poiketa toimitetusta tuotteesta. Isojoen Konehalli Oy kehittää tuotteitaan jatkuvasti ja varaa itselleen oikeuden tehdä muutoksia ja parannuksia tuotteeseen ja tähän asiakirjaan milloatt tahansa ilman ennakkoilmoitusta. Mikäli tuotteen teknisiä ominaisuuksia tai käyttöominaisuusksia muutetaan ilman valmistajan suostumusta, EU-vaatimustenmukaisuusvakuutus lakkaa olemasta voimassa ja takuu raukeaa. Isojoen Konehalli Oy ei vastaa laitteen käytöstä aiheutuvista välittömistä tai välillistä vahingoista.

EU-vaatimustenmukaisuusvakuutus (Alkuperäinen EU-vaatimustenmukaisuusvakuutus)

Me

Isojoen Konehalli Oy

Keskustie 26

61850 Kauhajoki As

Puh. [phone]

[e-mail]

vakuutamme yksinomaan omalla vastuulla, että seuraava tuote

Laite: Vannesaha

Tuotemerkki: Woodtec

Malli/typpi: XW067 (JFB12)

täyttää

konedirektiivin (MD) 2006/42/EY, pienjännitedirektiivin (LVD) 2015/35/EY, sähkömagneettista yhteensopivuutta koskevan EMC-direktiivin 2014/30/EY, vaarallisten aineiden käytön rajoittamista koskevan RoHS-direktiivin 2011/65/EU vaatimukset sekä on seuraavien harmonisoitujen standardien sekä teknisten eritelmien mukainen: EN 61029-1/A11:2010, EN 61029-2-5:2011, EN 55014-1/A2:2011, EN 55014-2/A2:2008, EN 61000-3-2/A2:2009, EN 61000-3-3:2008, EN 60204-1

CE-merkinnän kiinnittämisvuoden kaksi viimeistä numeroa: 15

Kauhajoki 20.11.2015

Valmistaja: Isojoen Konehalli Oy

Harri Altis, ostopäällikkö (valtuutettu kokoamaan teknisen tiedoston)

Isojoen Konehalli Oy

Keskustie 26

61850 Kauhajoki As

Tel. [phone]

[e-mail]
